Abstract

메틸메타크릴레이트를 주성분으로 하는 (공)중합체로 이루어지는 코어를 갖는 의료기기용 플라스틱 광섬유로서, 클래드가 불소 조성 중량률이 60~74%인 공중합체로 이루어지고, 이론 개구수(NA)가 NA=0.48~0.65인 것을 특징으로 하는 의료기기 조명용 플라스틱 광섬유에 의해, 개구수가 높고, 또한 투광성, 굴곡 내성이 우수한 의료기기 조명용 플라스틱 광섬유를 제공하고, 또한, 그것에 의해 렌즈 비용의 저감이나 조명 장치의 설계의 간략화를 도모한다.

Description

의료기기 조명용 플라스틱 광섬유 및 그것을 사용한 의료기기 조명
본 발명은 의료기기 조명용 플라스틱 광섬유 및 그것을 사용한 의료기기 조명에 관한 것이다.
의료기기에 사용되는 조명으로서, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 조합한 것이 있다. 라이트 가이드에는, 광섬유를 단선 또는 전송광량을 크게 하기 위해서 복수개를 묶어서 제작되는 것이 있다.
최근, CCD로 대표되는 촬상 소자의 소형화에 의해, 내시경의 관찰용 프로브의 세경화가 가능해져서, 상기 프로브 내에 배치되는 라이트 가이드도 세경화가 요망되고 있으며, 가는 직경이어도 전송광량이 큰 광섬유가 요망되고 있다. 또한, 내시경의 관찰용 프로브의 세경화가 가능해짐으로써, 지금까지의 상기 프로브가 들어가지 않았던 예를 들면 담관이나 췌관과 같은 좁은 관내를 직접 관찰할 수 있게 된다. 담관이나 췌관은 5㎜∼10㎜로 매우 좁은 관강이기 때문에 이들 관강에 삽입하는 내시경은 3㎜∼4㎜의 외경으로 제한된다. 또한, 담관이나 췌관에 삽입하는 내시경의 관찰용 프로브는, 통상, 측시형의 십이지장 내시경의 관찰용 프로브의 측면에 형성된 개구부를 통해서, 십이지장의 유두에 삽입된 후 담관이나 췌관에 삽입되지만, 십이지장 내시경의 개구부에 있어서 측면의 90도를 향하는 방향으로 안내되기 때문에 굴곡된 경우에도 광량이 저하되지 않는 광섬유가 바람직하다.
광섬유에는 크게 유리 광섬유와 플라스틱 광섬유(Plastic Optical Fiber. 이하, POF로 약기한다)가 있지만, 의료기기에 사용되는 광원으로서 발열량이 커지기 쉬운 할로겐 광원이 적합하게 사용되고 있기 때문에, 내열성이 높은 유리 광섬유가 사용되고 있다.
그러나, POF는 유리계 광섬유에 비하여, 동일한 광섬유 지름이라도 광을 전송하는 부분의 코어 지름이 크고, 개구수도 크기 때문에 보다 많은 전송광량을 얻을 수 있음과 아울러, 개구수가 커짐에 따라 광섬유 내에서의 허용 반사 각도가 커지기 때문에 굴곡된 경우의 광량 저하를 작게 할 수 있다. 또한, 구부려도 꺾이기 어려운 특징을 가진다. 이와 같이, 보다 고개구수의 플라스틱 광섬유가 의료기기 조명용 플라스틱 광섬유로서 요망되고 있다.
또한, 이론 개구수는 다음 식과 같이 코어, 클래드의 굴절률차로 나타내어진다.
개구수=((코어의 굴절률)2-(클래드의 굴절률)2)1/2
POF는 통상 코어와 클래드의 2층으로 구성되어 있고, 코어에는 폴리메틸메타크릴레이트(이하, PMMA로 약기한다)로 대표되는 바와 같이, 투광성이 우수한 중합체가 일반적으로 사용된다. 한편, 클래드에는 코어 내부에 광을 가두어 두기 위해서, 코어보다 저굴절률인 것이 필요하여 불소 함유 중합체가 널리 사용되고 있다.
이 클래드용의 불소 함유 중합체로서는 일반적으로 하기 3종이 사용되고 있지만, 어느 것이나 개구수로서는 0.47 전후 또는 0.50 전후이다.
(1) 불화비닐리덴/테트라플루오로에틸렌 공중합체, 불화비닐리덴/헥사플루오로아세톤 공중합체 등의 불화비닐리덴계 공중합체.
(2) 플루오로알킬메타크릴레이트와 메틸메타크릴레이트의 공중합체를 클래드로 사용한 POF.
(3) 장쇄 플루오로알킬메타크릴레이트와 메틸메타크릴레이트의 공중합체를 클래드로 사용한 POF.
이들 개구수로도 유리계 광섬유와 비교하면 조명용으로서는 충분한 효과가 얻어지지만, 보다 개구수가 큰 편이 조명하는 범위가 확대되기 때문에, 수술에서의 시인성이 더 향상되어 바람직하다. 보다 개구수가 높은 POF로 하기 위해서는, 굴절률이 낮은 불소 함유율이 높은 모노머를 더 공중합할 필요가 있다. 그 하나로서, 불화비닐리덴과 테트라플루오로에틸렌에 제 3 성분으로서 헥사플루오로프로필렌을 공중합한 중합체(Dyneon사의 상품명 "THV200")를 클래드로 사용한 POF가 제안되어 있다(예를 들면, 특허문헌 1 참조). 이것은 개구수가 0.60으로 높지만, 클래드재가 유연해서 권취시에 점착되는 등의 문제가 있는 등 실용화가 곤란했다.
그 개량으로서, "THV200"을 클래드재로 사용해서 상기 (1)에서 나타낸 불화비닐리덴계 공중합체 또는 불화비닐리덴 호모폴리머, 나일론 12 등을 더 씌워서 보호층으로서 보호하고, 2층 클래드 구조로 한 POF가 제안되어 있다(예를 들면, 특허문헌 2∼3 참조). 그러나, 2층 클래드는 특수한 구금을 필요로 하기 때문에 1층 클래드에 비해서 생산 능력이 낮고 고비용으로 되거나, 박층의 클래드를 2분할하게 되므로 밀착성이 떨어지거나 기계 특성이 떨어지거나 하기 때문에 굴곡 내성에 문제가 있었다.
한편, Dyneon사의 상품으로, 동일 공중합 성분을 갖는 조성물로 조성비를 바꾼 삼원 공중합체로서, 불화비닐리덴 조성이 적은 "THV400" "THV500" 등이 있다. 그러나, 이들 폴리머는 "THV200"과 같은 점착성의 문제는 없지만, 투광성이 떨어져서 광섬유 용도로는 적합하지 않았다.
보다 개구수가 높은 POF로서, 불화비닐리덴과 테트라플루오로에틸렌과 헥사플루오로프로필렌에 제 4 성분으로서 퍼플루오로알킬비닐에테르류를 공중합한 중합체를 클래드로 사용한 POF가 제안되어 있다(예를 들면, 특허문헌 4 참조).
또한, 의료기기의 조명용으로 유리계 광섬유를 사용했을 경우, 라이트 가이드 끝면으로부터 출사되는 광이 평행광에 가깝기 때문에, 라이트 가이드 끝면측의 조명 렌즈를 오목면으로 해서 광을 확산시키는 구조를 제안하고 있다(예를 들면, 특허문헌 5 참조).
일본 특허 제 2857411호 일본 특허공개 평 11-95044호 공보 일본 특허공개 평 10-274716호 공보 일본 특허 제 4310899호 국제공개 제 2015/015996호
그러나, 특허문헌 5에 기재된 바와 같은 유리계 광섬유를 사용한 의료기기 조명에서는, 조명용 렌즈를 오목면으로 함으로써 렌즈의 두께를 두껍게 할 필요가 생겨서 그만큼 광투과율이 저하되는 것이나, 설계가 어려워지는 문제가 있었다.
발명자들은 메틸메타크릴레이트를 주성분으로 하는 (공)중합체로 이루어지는 코어와, 불소 조성 중량률이 60∼74%인 불소 함유 (공)중합체로 이루어지는 클래드로 이루어지고, 이론 개구수가 NA=0.48∼0.65인 POF가, 단선에서의 전송광량이 크고, 굴곡된 경우에서도 꺾이지 않고 광량이 저하되지 않기 때문에, 의료기기 조명용 플라스틱 광섬유로서 최적인 것을 찾아냈다.
본 발명의 주목적은, 개구수가 높고, 또, 투광성, 굴곡 내성이 우수한 의료기기 조명용 플라스틱 광섬유를 제공하는 것에 있다. 또한, 그것에 의해 렌즈 비용을 저감하는 것이나, 조명 장치의 설계를 간략화하는 것에 있다.
상기 과제를 해결하기 위해서 본 발명은 주로 다음의 구성을 갖는다. 즉, 본 발명은, 「메틸메타크릴레이트를 주성분으로 하는 (공)중합체로 이루어지는 코어를 갖는 의료기기용 플라스틱 광섬유로서, 클래드가 불소 조성 중량률이 60∼74%인 공중합체로 이루어지고, 이론 개구수(NA)가 NA=0.48∼0.65인 것을 특징으로 하는 의료기기 조명용 플라스틱 광섬유」이다.
본 발명에 의하면, 의료기기 조명용, 특히, 담관이나 췌관에 삽입할 수 있는 내시경 용도로서 적합한, 개구수가 높으며, 또한, 투광성과 굴곡 내성이 우수한 POF를 제공할 수 있다. 또한, 렌즈 비용을 저감하는 것이나 조명 장치의 설계를 간략화할 수 있다.
도 1은 조명용 렌즈의 오목부 렌즈 두께를 나타내는 모식도이다.
도 2는 조명용 렌즈의 오목부 렌즈 두께를 나타내는 모식도이다.
도 3은 조명용 렌즈의 렌즈폭을 나타내는 모식도이다.
본 발명의 의료기기 조명용 플라스틱 광섬유(의료기기 조명용 POF)에 있어서, 코어를 이루는 메틸메타크릴레이트를 주성분으로 하는 (공)중합체로서는, PMMA, 메틸메타크릴레이트 주체의 공중합체(예를 들면 (메타)아크릴산 에스테르, (메타)아크릴산, 치환 스티렌, N-치환 말레이미드 등을 공중합), 또는 그것들을 고분자 반응한 글루타르산 무수물, 글루타르이미드 등의 변성 중합체 등을 들 수 있다. 또, (메타)아크릴산 에스테르로서는 메틸아크릴레이트, 에틸메타크릴레이트, 부틸메타크릴레이트, t-부틸메타크릴레이트, 시클로헥실메타크릴레이트, 벤질메타크릴레이트, 페닐메타크릴레이트, 보닐메타크릴레이트, 아다만틸메타크릴레이트 등이, 치환 스티렌으로서는 스티렌, 메틸스티렌, α-메틸스티렌 등이, N-치환 말레이미드로서는 N-이소프로필말레이미드, N-시클로헥실말레이미드, N-메틸말레이미드, N-에틸말레이미드, N-o-메틸페닐말레이미드 등을 들 수 있다. 이들 공중합 성분은, 복수로 사용해도 좋고, 이들 이외의 성분을 소량 사용해도 좋다. 또한, 내산화 방지제 등의 안정제가 투광성에 악영향 끼치지 않는 양만큼 포함되어 있어도 개의치 않는다. 이들 중합체 중에서 실질적으로 PMMA인 것이, 생산성, 투광성, 내환경성 등의 점으로부터 가장 바람직하다.
이론 개구수(NA)는 NA=0.48∼0.65이다. 이론 개구수가 0.48 미만이면, 조명 범위를 유지하기 위해서는 조명용 렌즈의 곡률을 크게 할 필요가 생겨 렌즈폭을 작게 할 수 없다. 렌즈가 두꺼워지는 만큼 광량이 감쇠하는 문제가 생긴다. 또한, 플라스틱 광섬유의 굽힘 손실이 커지고 광량이 감소한다. 이론 개구수가 0.65보다 클 경우에는, 그와 같은 고개구수를 달성하기 위하여 클래드재로서 사용하는 불소 폴리머의 제조 자체가 어려워진다.
본 발명의 의료기기 조명용 플라스틱 광섬유에 있어서, 클래드의 불소 조성 중량률은 60∼74%이다. 불소 조성 중량률이 60%보다 작을 경우, 클래드의 폴리머 조성물로는, 아크릴레이트나 메타크릴레이트계의 불소 함유율이 낮은 모노머를 사용하게 되기 때문에 내굴곡성이 약해진다. 불소 조성 함유율이 74%보다 큰 것은 불소 폴리머의 제조 자체가 어려워진다.
클래드의 굽힙 탄성률은 20∼200MPa인 것이 바람직하다. 일반적으로, 의료용도로 사용되는 플라스틱 광섬유는, 체내의 세부까지 선단을 정밀하게 구동시키면서 나아가기 때문에, 반복 굴곡에 대한 내구성을 갖는 것이 바람직하다. 최내층의 클래드의 굽힘 탄성률이 20∼200MPa의 범위에 있음으로써 이 특성을 만족할 수 있다.
본 발명의 의료기기 조명용 플라스틱 광섬유에 있어서, 클래드는,
헥사플루오로프로필렌 10∼30중량%
테트라플루오로에틸렌 45∼75중량%
불화비닐리덴 10∼35중량%
퍼플루오로알킬비닐에테르류 1∼10중량%
로 이루어지는 공중합체로 이루어지고, 또한 불소 조성 중량률이 70∼74%인 것이 바람직하다. 이 범위 내의 조성에서는 저굴절률화, 저결정화(무색 투명화)가 달성되기 쉽다. 또한, 코어의 메틸메타크릴레이트 주체의 (공)중합체에의 밀착성 이 우수하다. 또한, 내굴곡성 등의 기계 특성, 점착성, 및 내열성에도 우수하다. 그 결과, 고개구수를 유지하고 밸런스 좋은 POF 특성으로 하기 위해서는, 이론 개구수는 NA=0.60∼0.65인 것이 바람직하다.
또한,
헥사플루오로프로필렌 14∼25중량%
테트라플루오로에틸렌 49∼70중량%
불화비닐리덴 14∼30중량%
퍼플루오로알킬비닐에테르류 2∼7중량%
로 이루어지는 공중합체인 것이 바람직하고, 또 클래드의 불소 조성 중량률이 71∼74%이며, 플라스틱 광섬유의 이론 개구수가 NA=0.61∼0.65인 것이 바람직하다.
다른 공중합 가능한 성분으로서 고개구수를 유지하기 위해서는, 퍼플루오로알킬비닐에테르류를 사용한다.
클래드를 구성하는 공중합체의 바람직한 물성으로서는, 쇼어 D 경도(ASTM D2240)는 35∼55의 범위에 있고, 용융 흐름 지수(265℃/5㎏)가 5∼80g/10분의 범위이다.
또한, 클래드의 두께는 2∼20㎛인 것이 바람직하고, 3∼16㎛인 것이 보다 바람직하며, 4∼12㎛인 것이 더욱 바람직하고, 4∼10㎛인 것이 한층 더 바람직하다.
클래드의 외측에 1층 이상의 클래드를 더 갖고, 최표층의 클래드가
에틸렌 10∼35중량%,
테트라플루오로에틸렌 45∼69중량%,
헥사플루오로프로필렌 20∼45중량%, 및, 식 (1)
CH2=CX1(CF2)nX2 (1)
(식 중, X1은 불소 원자 또는 수소 원자를 나타내고, X2은 불소 원자, 수소 원자 또는 탄소 원자를 나타내고, n은 1∼10의 정수이다.)
로 나타내어지는 플루오로비닐 화합물 0.01∼10중량%를 함유하는 공중합체로 이루어지는 것이 바람직하다.
또한, 보호층으로서, 불화비닐리덴/테트라플루오로에틸렌 공중합체, 불화비닐리덴/헥사플루오로아세톤 공중합체, 불화비닐리덴 호모폴리머 등의 불화비닐리덴계 (공)중합체, 에틸렌/테트라플루오로에틸렌/헥사플루오로프로필렌계 (공)중합체, 또는 코어와 같은 메틸메타크릴레이트 주체의 (공)중합체, 나일론 12 등의 중합체를 2∼100㎛ 정도 더 씌운 구조로 해도 개의치 않는다. 이 보호층은 예를 들면 카본블랙 등의 안료를 넣어서 착색하는 것도 가능하다.
본 발명의 의료기기 조명용 POF는, 일반적인 제조법과 마찬가지로 해서 제조할 수 있다. 예를 들면, 코어재와 클래드재를 가열 용융 상태 하에서, 동심원 형상 복합용의 복합 구금으로부터 토출해서 코어/클래드의 2층 심초 구조를 형성시키는 복합 방사법이 바람직하게 이용된다. 계속해서, 기계 특성을 향상시키는 목적으로 1.2∼3배 정도의 연신 처리가 일반적으로 행해져서 POF가 된다. 코어재의 투명성을 향상시키는 목적으로부터, 모노머 정제, 중합, 클래드재와의 용융 복합, 연신 처리의 일련의 공정을 밀폐계에서 행하는 연속 용융 복합 방지법이 보다 바람직하게 이용된다. 또한, 보호층에 형성할 경우에도 공지의 방법에 의해 제조할 수 있지만, 3층 동시의 복합 방사법이 바람직하게 이용된다.
이 POF의 외경은 통상 0.1∼3.0㎜ 정도이며, 목적에 따라서 적당하게 선택하면 좋지만, 내시경의 관찰용 프로브에의 수납성과 취급성의 점으로부터, 0.1∼2.0㎜가 바람직하고, 0.1∼1.5㎜가 보다 바람직하다. 또한, 담관이나 췌관에 삽입할 수 있는 내시경의 관찰용 프로브에 관해서는, 촬상 소자 및 처치용 겸자와 함께 POF를 수납할 필요성이나, 담관이나 췌관에 삽입할 때에 관찰용 프로브를 90도 굴곡시킬 필요성을 고려하면, 관찰용 프로브의 지름은 7㎜ 이하인 것이 바람직하고, 4㎜ 이하인 것이 보다 바람직하다. 또한, POF의 외경은 0.1∼1.0㎜가 보다 바람직하다.
본 발명의 의료기기 조명용 POF에는, 또한, 폴리에틸렌, 폴리프로필렌 또는 그것들의 공중합체, 블렌드품, 유기 실란기를 함유하는 올레핀계 폴리머, 에틸렌-아세트산 비닐, 폴리염화비닐, 폴리불화비닐리덴, 나일론 12 등의 폴리아미드 수지, 폴리에스테르 수지, 나일론 엘라스토머, 폴리에스테르 엘라스토머 또는 우레탄 수지, 불소 수지와 같은 수지를 피복하여 코드로 할 수 있다. 피복층은 1층이어도 다층이어도 좋고, 다층인 경우에는 사이에 케블라 등의 텐션 멤버를 넣어도 좋다. 이들 피복재에는 난연제 외, 내산화 방지제, 내노화제, UV 안정제 등의 안정제 등을 포함해도 좋다. 또, 피복층은 크로스헤드 다이를 사용한 용융 압출 성형법 등의 공지의 방법에 의해 형성할 수 있다.
의료기기에 사용되는 조명으로서, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 조합한 것이 있고, 라이트 가이드는 본 발명의 POF에 의해 구성된다. 1개의 POF로 라이트 가이드를 구성해도, 2개 이상의 POF를 다발 형상으로 해서 라이트 가이드를 구성해도 좋다. 라이트 가이드에 의해, 광원으로부터 조사된 조명광을 선단부까지 도광할 수 있다. 선단부에는 조명용 렌즈가 설치되어 있는 것이 바람직하다. 라이트 가이드에 의해 도광된 광은, 삽입부의 선단에 설치된 조명용 렌즈로부터 피검체 내에 조사된다. 조명 광학계를 구성하는 라이트 가이드는 1개라도 2개 이상을 조합하여 구성해도 좋다. 또한, 관찰용 프로브의 지름을 작게 하기 위해서는, 라이트 가이드에 삽입하는 POF의 개수를 10개 이하로 하는 것이 바람직하다.
광원으로서는, 일반의 백열전구보다 밝은 할로겐 램프나, 고휘도이고 자연광에 가까운 크세논 램프, 고휘도의 광원으로서 LED 등의 기존의 광원을 사용할 수 있다. 고휘도이며, 점등에 따르는 열의 발생이 작은 점으로부터 LED를 광원으로 하는 것이 바람직하다.
본 발명의 실시형태에 따른 의료기기 조명의 일형태로서는, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 구비하고, 조명용 렌즈측의 라이트 가이드 끝면의 장축 지름(FLL)과 단축 지름(FLS)이 0.9≤FLS/FLL≤1의 관계인 것이 바람직하다. FLS/FLL가 0.9 이상임으로써 플라스틱 광섬유의 끝면과 렌즈의 위치를 조정하는 공정이 용이해지고, 라이트 가이드 내에 섬유를 시공하는 설계가 용이해진다.
본 발명의 실시형태에 따른 의료기기 조명의 일형태로서는, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 구비하고, 라이트 가이드측의 조명 렌즈의 끝면이 오목면이며, 렌즈의 단축의 곡률 반경(RS)과 라이트 가이드의 렌즈측 끝면의 단축 지름(FLS)이, RS/FLS>0.7의 관계인 것이 바람직하다. RS/FLS>0.7임으로써 라이트 가이드의 렌즈측 끝면의 단축 지름당의 조명용 렌즈의 최소 두께가 작아져서 렌즈를 얇게 할 수 있다. 그것에 의해, 렌즈 비용을 저감하는 것이나, 조명 장치의 설계를 간략화할 수 있다. 보다 바람직하게는 RS/FLS≥0.9이다.
조명용 렌즈는 구면 렌즈여도 비구면 렌즈여도 좋다. 비구면 렌즈의 경우, 구면으로 간주한 형상으로 곡률 반경을 결정한다. 렌즈의 형상은 레이저 간섭계에 의해 측정한다. 구면 렌즈로는 일률의 곡률을 구할 수 있다. 비구면 렌즈로는 비구면 이론식으로부터의 곡률을 얻을 수 있다.
또한, 조명용 렌즈의 오목부 렌즈 두께는, 라이트 가이드의 단축 지름의 0.25배 이하인 것이 바람직하다. 보다 바람직하게는 0.16배 이하이다.
도 1은 조명용 렌즈의 오목부 렌즈 두께를 나타내는 모식도이다. 라이트 가이드(1)의 선단에 평오목 형상의 조명용 렌즈(2)가 구비되어 있다. 오목부 렌즈 두께(3)는 조명용 렌즈의 오목면측의, 오목부의 깊이에 상당하는 두께이다. 도 1(a)는 조명용 렌즈(2)의 단축폭을 라이트 가이드(1)의 단축폭과 일치시킨 조건 하에서, RS/FLS=0.6인 경우이며, 오목부 렌즈 두께(3)가 크다. 도 1(b), 도 1(c)는 도 1(a)와 동일 조건 하에서, 각각 RS/FLS=0.8, 1.0인 경우이며, 그 값이 클수록 오목부 렌즈 두께(3)가 작아진다. 도 1(a)∼도 1(c)와 같이, 조명용 렌즈(2)의 단축폭을 라이트 가이드(1)의 단축폭과 일치시켰을 경우 오목부 렌즈 두께(3)의 값은, 도 1(a)∼도 1(c)에 있어서, 각각, FLS×0.27, FLS×0.18, FLS×0.13이 된다.
도 2는 조명용 렌즈가 다른 형상인 경우의 오목부 렌즈 두께를 나타내는 모식도이다. 도 2(a)∼도 2(b)에서는 조명용 렌즈가, 각각, 오목-볼록 형상, 오목-오목 형상이다. 이들 경우에는, 그 오목부 렌즈 두께는, 라이트 가이드 끝면 쪽의 오목 형상에 있어서의 오목부의 깊이에 상당하는 두께이다.
또, 조명용 렌즈가 오목부도 볼록부도 갖지 않은 평면 렌즈일 경우에는, 그 렌즈 두께는 렌즈 전체의 두께이다.
또한, 조명용 렌즈의 렌즈폭은, 라이트 가이드의 단축 지름과 동등 정도인 것이 바람직하다. 보다 구체적으로는, 라이트 가이드의 단축 지름의 0.9배 이상 1.5배 이하인 것이 바람직하다. 이 범위이면, 렌즈를 필요 이상으로 크게 하지 않고, 라이트 가이드의 끝면의 가장 끝으로부터 출사광도 렌즈 내로 포착할 수 있다. 보다 바람직하게는, 0.95배 이상 1.3배 이하이다. 또, 여기에서 말하는 렌즈폭은 렌즈의 단축 지름이다. 즉, 라이트 가이드의 단축에 맞춰서 설치되는 렌즈의 단축 방향의 렌즈폭이다.
도 3은 조명용 렌즈의 렌즈폭을 나타내는 모식도이다. 라이트 가이드(1)의 선단에 평오목 형상의 조명용 렌즈(2)가 구비되어 있다. 도 3(a)는 조명용 렌즈(2)의 오목부 렌즈 두께(3)를 라이트 가이드(1)의 단축폭의 반분의 길이와 일치시킨 조건 하에서, RS/FLS=0.6인 경우이며 렌즈폭(4)이 작다. 도 3(b), 도 3(c)는, 도 3(a)와 동일 조건 하에서, 각각 RS/FLS=0.8, 1.0인 경우이며, 그 값이 클수록 렌즈폭(4)이 커진다. 도 3(a)∼도 3(c)와 같이, 조명용 렌즈(2)의 오목부 렌즈 두께(3)가 일정한 값 FLS×0.27이 되는 경우를 생각하면, 렌즈폭(4)의 값은 도 3(a)∼도 3(c)에 있어서, 각각, FLS×1.2, FLS×1.5, FLS×1.7이 된다.
조명용 렌즈의 재질은 유리여도 플라스틱이어도 좋다. 광학계에 사용되는 유리 재료는 광학 유리나, 기판 유리, 렌즈용 유리가 있고, 광학 유리로서는 BK7이나 합성 석영 등이, 기판 유리로서는 판유리의 재료로서 사용되고 있는 "파이렉스" (등록상표)나, 백판, 청판이라고 불리는 유리가, 또한, 렌즈용 유리로서는 크라운계 유리나 플린트계 유리가 있지만, 이것들에 한정되지 않는다. 또한, 광학 플라스틱으로서는 아크릴계나, 스티렌계, 폴리카보네이트계, 폴리올레핀계 등이 이것들에 한정되지 않는다. 굴절률은 1.3∼1.9가 바람직하다. 보다 바람직하게는 1.45∼1.85이다.
또한, 라이트 가이드의 끝면과 렌즈 사이에 공간이어도 좋고, 라이트 가이드에 삽입되는 플라스틱 광섬유의 끝면의 형상과, 조명 렌즈의 형상을 일치시켜서 공간이 없는 상태로 해도 좋다. 또한, 최소 렌즈 두께의 분만큼 공간이 있는 경우에는, 공기로 충전되어 있어도, 투명한 액체나 고체, 투명한 수지로 충전되어 있어도 좋다.
본 발명의 실시형태에 따른 의료기기 조명의 일형태로서는, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 구비하고, 조명용 렌즈에 있어서의 플라스틱 광섬유측의 면이 평면인 것이 바람직하다. 상기 면이 평면임으로써 곡률 반경분의 최소 렌즈 두께를 감안하지 않고, 소망의 유리 두께를 검토할 수 있기 때문에 비용을 저렴하게 억제할 수 있으며, 또한, 라이트 가이드와의 중심 위치 맞춤 조정도 간단해진다.
본 발명의 실시형태에 따른 의료기기 조명의 일형태로서는, 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 구비하고 있지만, 선단부에 조명용 렌즈를 구비하지 않는 것이라도 좋다. 즉, 경우에 따라서는, 조명 렌즈리스로 하는 것도 가능하다.
상기와 같은 의료기기 조명을 적용할 수 있는 의료기기로서는, 내시경, 특히 바람직하게는, 그 관찰 프로브를 담관 또는 췌관에 삽입할 수 있는 내시경을 들 수 있다.
(실시예)
이하, 본 발명을 실시예에 의해 더욱 상세하게 설명한다. 또한, 제작한 POF의 평가는 이하의 방법으로 행했다.
불소 함유율: 원소 분석으로 구했다.
굴절률: 측정 장치로서 아베 굴절률계를 사용하고, 실온 25℃ 분위기에서 측정했다.
투광성: 할로겐 평행광(파장 650㎚)을 사용하여 30/2m 컷백법에 의해 측정했다.
연속 굴곡 파단 횟수: 코드의 일단에 200g의 하중을 가하여, 직경 30㎜φ의 맨드릴로 지지하고, 그 지지점을 중심으로 섬유의 타단을 각도 90°로 연속적으로 굴곡시켜서, 섬유가 절단될 때까지의 횟수를 측정했다(n=5의 평균값).
조명용 렌즈의 곡률 반경: 레이저 간섭계로 측정했다.
조명용 렌즈의 오목부 렌즈 두께: 도 1에 입각하여, 조명용 렌즈(2)의 단축폭을 라이트 가이드(1)의 단축폭과 일치시켰을 경우의 오목부 렌즈 두께(3)를 구했다.
조명용 렌즈의 렌즈폭: 도 3에 입각하여, 오목부 렌즈 두께(3)가 라이트 가이드의 단축 지름(FLS)의 반분일 경우의 렌즈폭(4)을 구했다.
[실시예 1]

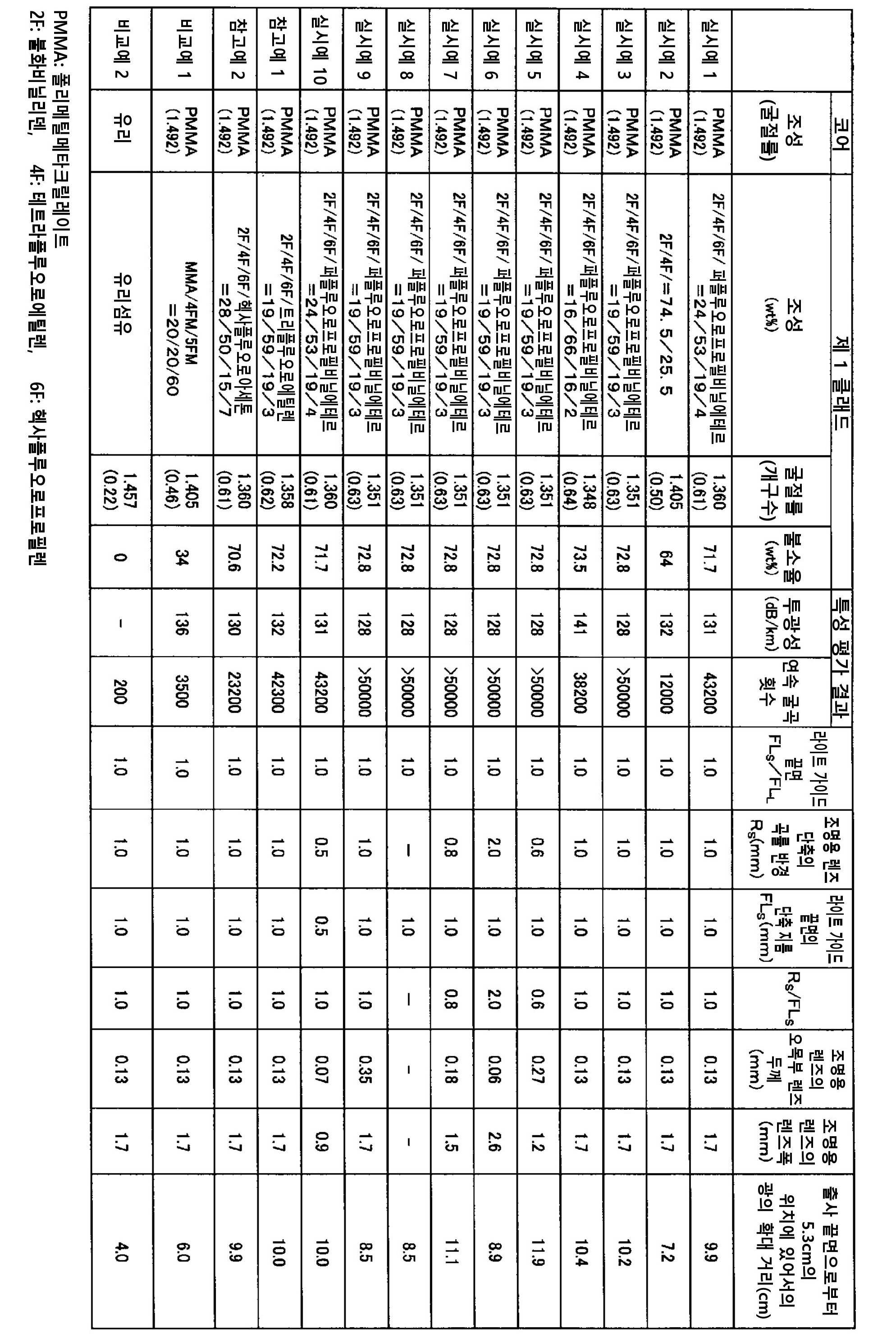

클래드재로서 표 1의 공중합비의 불화비닐리덴(2F)/테트라플루오로에틸렌(4F)/헥사플루오로프로필렌(6F)/퍼플루오로프로필비닐에테르 공중합체(굴절률 1.360, 불소 함유율 71.7%)를 복합 방사기에 공급했다. 또한, 연속 괴상 중합에 의해 제조한 PMMA(굴절률 1.492)를 코어재로서 복합 방사기에 공급하고, 235℃에서 코어, 클래드를 심초 복합 용융 방사하여, 섬유 지름 500㎛(코어 지름 486㎛, 클래드 두께 7.0㎛)의 베어섬유(bare fiber)를 얻었다. 또한, 의료기기 조명의 라이트 가이드의 역할로서, 광섬유에 폴리에틸렌을 피복해서 외경 1.0㎜의 코드로 했다. 즉, 라이트 가이드 끝면의 단축 지름은 1.0㎜이다.
이렇게 해서 얻어진 POF를 상기 투광성 및 연속 굴곡 파단 횟수에 관한 평가 방법에 의해 평가하여 그 결과를 표 1에 나타냈다. 표 1로부터 알 수 있는 바와 같이, 이 POF는 고개구수이며, 투광성, 반복 굴곡성이 양호해서, 의료기기 조명용 플라스틱 광섬유로서 적합한 것이었다.
이어서, 라이트 가이드로부터의 산란광을 측정했다. 방법으로서는, 폴리에틸렌을 피복한 코드를 30m 준비하고, 그 섬유의 양 끝면을 핫플레이트 처리한 후, 한쪽의 끝면에, 오목부 렌즈 두께 0.13㎜, 렌즈폭 1.7㎜, RS/FLS=1.0으로 되는 평오목 형상의 조명용 렌즈(시그마코키제 구면 평오목 렌즈, 재질 BK7, 굴절률 1.517)를, 그 오목면측이 코드의 선단과 접하도록 부착했다. 다른 한쪽의 끝면으로부터 50W의 할로겐 램프 광원(우시오라이팅제)을 이용하여 광을 입사시키고, 조명용 렌즈로부터 출사되는 광의 거리마다 설치한 종이에 비춰지는 광확대의 직경을 암실에서 측정했다. 그 결과, 조명 렌즈로부터 5.3㎝의 위치의 확대 반경은 9.9㎝였다.
[실시예 2]
클래드재로서 표 1의 공중합비의 불화비닐리덴(2F)/테트라플루오로에틸렌(4F) 공중합체(굴절률 1.405, 불소 함유율 64%)를 복합 방사기에 공급했다. 또한, 연속 괴상 중합에 의해 제조한 PMMA(굴절률 1.492)를 코어재로서 복합 방사기에 공급하고, 235℃에서 코어, 클래드를 심초 복합 용융 방사하여, 섬유 지름 500㎛(코어 지름 486㎛, 클래드 두께 7.0㎛)의 베어섬유를 얻었다. 또한, 폴리에틸렌을 피복해서 외경 1.0㎜의 코드로 했다.
이렇게 해서 얻어진 POF를 상기 투광성 및 연속 굴곡 파단 횟수에 관한 평가 방법에 의해 평가하고, 그 결과를 표 1에 나타냈다. 표 1로부터 알 수 있는 바와 같이, 실시예 1과 비교하여 이 POF는 저개구수였지만, 투광성, 반복 굴곡성이 양호해서, 의료기기 조명용 플라스틱 광섬유로서 적합한 것이었다.
이어서, 상기 코드의 선단에, 오목부 렌즈 두께 0.13㎜, 렌즈폭 1.7㎜, RS/FLS=1.0으로 되는 평오목 형상의 조명용 렌즈를, 그 오목면측이 코드의 선단과 접하도록 부착했다. 조명 렌즈측의 반대의 끝면으로부터 광을 조사한 결과, 조명용 렌즈로부터 5.3㎝의 위치의 광의 확대 반경은 7.2㎝였다.
[실시예 3∼10, 참고예 1∼2 및 비교예 1∼2]
코어재 또는 클래드재를 표 1과 같이 변경한 이외는 실시예 1과 마찬가지로 해서 POF 또는 유리섬유를 얻었다. 이들 섬유를 사용해서 실시예 1과 동일한 평가를 행했다.
또한, 실시예 3∼7, 9∼10, 참고예 1∼2 및 비교예 1∼2에서는, 각 코드의 선단에, 오목부 렌즈 두께, 렌즈폭, RS/FLS가 표 1에 기재된 값으로 되는 평오목 형상의 조명용 렌즈를, 그 오목면측이 코드의 선단과 접하도록 부착했다. 실시예 8에서는 조명용 렌즈를 사용하지 않았다. 실시예 9에서는 평면 형상의 조명용 렌즈를 사용했다. 실시예 10에서는, 라이트 가이드의 설계를 표 1에 기재된 바와 같이 변경했다.
각 실시예, 참고예 및 비교예에 있어서, 실시예 1과 마찬가지로 해서 조명용 렌즈로부터 5.3㎝ 위치의 광의 확대를 측정했다. 각 평가 결과 등을 표 1에 나타냈다.
본 발명의 실시예 3∼10은 투광성, 반복 굴곡성이 모두 우수하고, 의료기기 조명용 플라스틱 광섬유로서 적합한 것이었다.
실시예 3, 실시예 4는, 오목부 렌즈 두께가 0.13㎜인 렌즈를 사용하여, 조명용 렌즈로부터 5.3㎝ 위치의 광의 확대가, 각각 10.2㎝, 10.4㎝라는 적합한 결과였다.
실시예 5에서는, 실시예 3과 동일한 조성의 섬유를 사용한 코드에 대하여 오목부 렌즈 두께 0.27㎜, 렌즈폭 1.2㎜, RS/FLS=0.6으로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 조명용 렌즈로부터 5.3㎝ 위치의 광의 확대는 11.9㎝로 넓었지만, 그 때문에 오목부 렌즈 두께를 0.27㎜로 두껍게 하지 않으면 안되는 것이었다.
실시예 6에서는, 실시예 3과 동일한 조성의 섬유를 사용한 코드에 대하여 오목부 렌즈 두께 0.06㎜, 렌즈폭 2.6㎜, RS/FLS=2.0으로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 렌즈 두께가 0.06㎜로 얇음에도 불구하고, 조명용 렌즈로부터 5.3㎝ 위치의 광의 확대는 8.9㎝로 적합했다.
실시예 7에서는, 실시예 3과 동일한 조성의 섬유를 사용한 코드에 대하여 오목부 렌즈 두께 0.18㎜, 렌즈폭 1.5㎜, RS/FLS=0.8로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 조명용 렌즈로부터 5.3㎝ 위치의 광의 확대는 11.1㎝로 넓었지만, 그 때문에 오목부 렌즈 두께를 0.18㎜로 약간 두껍게 하지 않으면 안되는 것이었다.
실시예 8에서는, 실시예 3과 동일한 조성의 섬유를 사용한 코드에 대하여 조명용 렌즈를 부착하지 않고, 그대로 의료기기 조명용 플라스틱 광섬유로서 평가했다. 코드 단부로부터 5.3㎝의 위치의 광의 확대는 8.5㎝로 적합했다.
실시예 9에서는, 실시예 3과 동일한 조성의 섬유를 사용한 코드에 대하여 평면 형상의 조명용 렌즈를 사용했다. 조명용 렌즈가 평면이므로, 렌즈 두께를 고려할 필요가 없었다. 조명용 렌즈로부터 5.3㎝의 위치의 광의 확대는 8.5㎝로 적합했다.
실시예 10에서는, 실시예 3과 동일한 조성의 섬유이고, 섬유 지름 0.25㎜, 코드 지름 0.5㎜가 되도록 설계를 변경했다. 그 코드에 대하여 오목부 렌즈 두께 0.07㎜, 렌즈폭 0.9㎜, RS/FLS=1.0으로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 조명용 렌즈로부터 5.3㎝의 위치의 광의 확대는 10.0㎝로 적합했다.
비교예 1에서는, 투광성, 반복 굴곡성이 모두 실시예와 비교해서 뒤떨어져 있었다. 또한, 코드의 끝면에 RS/FLS=1.0으로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 조명용 렌즈로부터 5.3㎝의 위치의 광의 확대는 6.0㎝이며, 의료기기 조명용 광섬유로서는 광의 확대가 불충분했다.
비교예 2에서는, 직경 0.5㎜의 유리섬유 다발에 폴리에틸렌으로 피복한 1.0㎜의 코드를 사용했지만, 반복 굴곡성이 실시예와 비교해서 뒤떨어져 있었다. 또한, 코드에 대하여 RS/FLS=1.0로 되는 평오목 형상의 조명용 렌즈를 사용한 결과, 조명용 렌즈로부터 5.3㎝의 위치의 광의 확대는 4.0㎝로, 의료기기 조명용 광섬유로서는 광의 확대가 불충분했다.
Figure pct00001
1 : 라이트 가이드
2 : 조명용 렌즈
3 : 오목부 렌즈 두께
4 : 렌즈폭

Claims (17)

  1. 메틸메타크릴레이트를 주성분으로 하는 (공)중합체로 이루어지는 코어를 갖는 의료기기용 플라스틱 광섬유로서,
    클래드가 불소 조성 중량률이 60∼74%인 공중합체로 이루어지고, 이론 개구수(NA)가 NA=0.48∼0.65인 것을 특징으로 하는 의료기기 조명용 플라스틱 광섬유.
  2. 제 1 항에 있어서,
    상기 클래드의 굽힘 탄성률이 20∼200Mpa인 의료기기 조명용 플라스틱 광섬유.
  3. 제 1 항 또는 제 2 항에 있어서,
    상기 클래드가,
    헥사플루오로프로필렌 10∼30중량%
    테트라플루오로에틸렌 45∼75중량%
    불화비닐리덴 10∼35중량%
    퍼플루오로알킬비닐에테르류 1∼10중량%
    를 공중합 성분으로 하고, 불소 조성 중량률이 70∼74%인 공중합체로 이루어지며, 상기 이론 개구수가 NA=0.60∼0.65인 의료기기 조명용 플라스틱 광섬유.
  4. 제 1 항 내지 제 3 항 중 어느 한 항에 있어서,
    상기 클래드가,
    헥사플루오로프로필렌 14∼25중량%,
    테트라플루오로에틸렌 49∼70중량%,
    불화비닐리덴 14∼30중량%, 및
    퍼플루오로알킬비닐에테르류 2∼7중량%
    를 공중합 성분으로 하는 공중합체로 이루어지는 의료기기 조명용 플라스틱 광섬유.
  5. 제 1 항 내지 제 4 항 중 어느 한 항에 있어서,
    상기 클래드의 두께가 2∼20㎛인 의료기기 조명용 플라스틱 광섬유.
  6. 제 1 항 내지 제 5 항 중 어느 한 항에 있어서,
    상기 클래드의 외측에 1층 이상의 클래드를 더 갖고, 최표층의 클래드가,
    에틸렌 10∼35중량%,
    테트라플루오로에틸렌 45∼69중량%,
    헥사플루오로프로필렌 20∼45중량%, 및, 식 (1)
    CH2=CX1(CF2)nX2 (1)
    (식 중, X1은 불소 원자 또는 수소 원자를 나타내고, X2은 불소 원자, 수소 원자 또는 탄소 원자를 나타내고, n은 1∼10의 정수이다.)
    로 나타내어지는 플루오로비닐 화합물 0.01∼10중량%를 함유하는 공중합체로 이루어지는 의료기기 조명용 플라스틱 광섬유.
  7. 광원과, 광원으로부터 선단부에 광을 전송해서 피조사물에 광조사시키는 라이트 가이드를 구비한 의료기기 조명으로서, 상기 라이트 가이드가 제 1 항 내지 제 6 항 중 어느 한 항에 기재된 플라스틱 광섬유에 의해 구성되는 의료기기 조명.
  8. 제 7 항에 있어서,
    상기 플라스틱 광섬유가 10개 이하인 의료기기 조명.
  9. 제 7 항 또는 제 8 항에 있어서,
    상기 플라스틱 광섬유가 1개인 의료기기 조명.
  10. 제 7 항 내지 제 9 항 중 어느 한 항에 있어서,
    상기 플라스틱 광섬유의 외경이 0.1㎜ 이상 2.0㎜ 이하인 의료기기 조명.
  11. 제 7 항 내지 제 10 항 중 어느 한 항에 있어서,
    상기 의료기기의 관찰용 프로브의 외경이 7㎜ 이하인 의료기기 조명.
  12. 제 7 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 선단부에 설치된 조명용 렌즈를 더 구비하고, 상기 조명용 렌즈측의 라이트 가이드 끝면의 장축 지름(FLL)과 단축 지름(FLS)이, 0.9≤FLS/FLL≤1의 관계인 의료기기 조명.
  13. 제 7 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 선단부에 설치된 조명용 렌즈를 더 구비하고, 상기 조명용 렌즈에 있어서의 상기 라이트 가이드측의 면이 오목면이며, 상기 렌즈의 단축의 곡률 반경(RS)과 상기 라이트 가이드의 렌즈측 끝면의 단축 지름(FLS)이, RS/FLS>0.7의 관계인 의료기기 조명.
  14. 제 7 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 선단부에 설치된 조명용 렌즈를 더 구비하고, 상기 조명용 렌즈에 있어서의 상기 플라스틱 광섬유측의 면이 평면인 의료기기 조명.
  15. 제 7 항 내지 제 11 항 중 어느 한 항에 있어서,
    상기 선단부에 조명용 렌즈를 구비하지 않는 의료기기 조명.
  16. 제 7 항 내지 제 15 항 중 어느 한 항에 있어서,
    상기 의료기기가 내시경인 의료기기 조명.
  17. 제 16 항에 있어서,
    상기 내시경이 그 관찰 프로브를 담관 또는 췌관에 삽입할 수 있는 내시경인 의료기기 조명.
KR1020207007188A 2017-09-22 2018-09-18 의료기기 조명용 플라스틱 광섬유 및 그것을 사용한 의료기기 조명 Active KR102595472B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2017182045 2017-09-22
JPJP-P-2017-182045 2017-09-22
PCT/JP2018/034392 WO2019059160A1 (ja) 2017-09-22 2018-09-18 医療機器照明用プラスチック光ファイバおよびそれを用いた医療機器照明

Publications (2)

Publication Number Publication Date
KR20200060362A true KR20200060362A (ko) 2020-05-29
KR102595472B1 KR102595472B1 (ko) 2023-10-30

Family

ID=65810768

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207007188A Active KR102595472B1 (ko) 2017-09-22 2018-09-18 의료기기 조명용 플라스틱 광섬유 및 그것을 사용한 의료기기 조명

Country Status (7)

Country Link
US (1) US11454756B2 (ko)
EP (1) EP3685733A4 (ko)
JP (1) JP7139949B2 (ko)
KR (1) KR102595472B1 (ko)
CN (1) CN111132598B (ko)
TW (1) TW201930370A (ko)
WO (1) WO2019059160A1 (ko)

Families Citing this family (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7290106B2 (ja) * 2018-03-05 2023-06-13 東レ株式会社 プラスチック光ファイバおよびプラスチック光ファイバコード
DE102018107523A1 (de) 2018-03-29 2019-10-02 Schott Ag Licht- oder Bildleitkomponenten für Einweg-Endoskope
JP2020190717A (ja) * 2019-05-17 2020-11-26 東レ株式会社 プラスチック光ファイバおよびその製造方法
DK3797323T3 (da) * 2019-08-14 2022-06-20 Synergia Medical Polymer optisk fiber til aktive implanterbare medicinske anordninger
DE102019133042A1 (de) 2019-12-04 2021-06-10 Schott Ag Endoskop, Einweg-Endoskopsystem und Lichtquelle für Endoskop
DE102020106915A1 (de) * 2020-03-13 2021-09-16 Schott Ag Endoskop und Einweg-Endoskopsystem
EP4160282A4 (en) * 2020-07-09 2024-07-24 Toray Industries, Inc. PLASTIC FIBER OPTICS, MEDICAL LIGHTING DEVICE, MEDICAL SENSOR DEVICE, MEDICAL LIGHT THERAPY DEVICE AND PLASTIC FIBER OPTICS CABLE
US20220354350A1 (en) * 2021-05-06 2022-11-10 Karl Storz Endovision, Inc. Endoscope Heads With Light-Permeable Housing and Method of Manufacturing Endoscope Heads
EP4565908A1 (en) * 2022-08-03 2025-06-11 Zeus Company LLC Polymer optical fiber
US20240115319A1 (en) * 2022-10-06 2024-04-11 Cyclone Biosciences, Llc Laser resection device

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0360245B2 (ko) * 1986-06-09 1991-09-13 Matsushita Electric Ind Co Ltd
JPH10274716A (ja) 1997-03-31 1998-10-13 Toray Ind Inc 高開口数プラスチック光ファイバ
JPH1195044A (ja) 1997-09-19 1999-04-09 Asahi Chem Ind Co Ltd 高ｎａプラスチック光ファイバ素線及びケーブル
JP2002078672A (ja) * 2000-09-07 2002-03-19 Asahi Optical Co Ltd 内視鏡の照明装置
KR20120005434A (ko) * 2009-03-31 2012-01-16 도레이 카부시키가이샤 플라스틱 광파이버 및 플라스틱 광파이버 코드
WO2015015996A1 (ja) 2013-07-30 2015-02-05 オリンパスメディカルシステムズ株式会社 内視鏡用照明光学系

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
IT1117550B (it) * 1977-08-01 1986-02-17 Righini Giancarlo Sistema di trasporto e di focalizzazione della radiazione laser con fibra ottica particolarmente per applicazioni mediche chirurgiche e biologiche
CA1292461C (en) * 1987-02-12 1991-11-26 Hiromu Terada Endoscope
DE3814296A1 (de) 1988-04-28 1989-11-09 Hoechst Ag Lichtwellenleiter
GB2302183B (en) * 1992-09-30 1997-10-22 Asahi Chemical Ind A multicore hollow optical fiber and a method for preparation thereof
JPH0843678A (ja) * 1994-07-27 1996-02-16 Kyocera Corp 光ファイバレンズおよびその製造方法
JPH08194171A (ja) * 1995-01-17 1996-07-30 Terumo Corp 内視鏡、内視鏡用ファイバ組立体およびそれらの製造方法
DE60024059T2 (de) 1999-01-26 2006-07-20 Newton Laboratories, Inc., Woburn Vorrichtung zur autofluoreszensbildgebung für ein endoskop
CN1250988C (zh) * 1999-12-27 2006-04-12 三菱丽阳株式会社 塑料光纤维、塑料光导纤维光缆和带插头的光导纤维光缆
JP4310899B2 (ja) * 2000-07-19 2009-08-12 東レ株式会社 高開口数プラスチック光ファイバ
JP4556365B2 (ja) * 2000-08-30 2010-10-06 東レ株式会社 プラスチック光ファイバおよびプラスチック光ファイバコード
JP2002098864A (ja) * 2000-09-21 2002-04-05 Asahi Kasei Corp 光ファイバケーブル及びそれを用いた信号伝送方法
DE102004001856B4 (de) 2003-01-14 2019-05-23 J. Morita Mfg. Corp. Bilderstellungsgerät für Diagnosezwecke
JP2009175683A (ja) * 2007-12-25 2009-08-06 Toray Ind Inc プラスチック光ファイバ、およびプラスチック光ファイバコード
JP5304704B2 (ja) * 2010-03-30 2013-10-02 東レ株式会社 プラスチック光ファイバコード
CN103814319B (zh) * 2011-09-14 2017-07-14 三菱化学株式会社 塑料光缆
WO2015133119A1 (ja) * 2014-03-04 2015-09-11 学校法人久留米大学 先端加工された光照射用光ファイバー及びこれを用いた体内照灯装置
JP6184642B2 (ja) * 2015-09-09 2017-08-23 オリンパス株式会社 内視鏡照明光学系

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH0360245B2 (ko) * 1986-06-09 1991-09-13 Matsushita Electric Ind Co Ltd
JPH10274716A (ja) 1997-03-31 1998-10-13 Toray Ind Inc 高開口数プラスチック光ファイバ
JPH1195044A (ja) 1997-09-19 1999-04-09 Asahi Chem Ind Co Ltd 高ｎａプラスチック光ファイバ素線及びケーブル
JP2002078672A (ja) * 2000-09-07 2002-03-19 Asahi Optical Co Ltd 内視鏡の照明装置
KR20120005434A (ko) * 2009-03-31 2012-01-16 도레이 카부시키가이샤 플라스틱 광파이버 및 플라스틱 광파이버 코드
WO2015015996A1 (ja) 2013-07-30 2015-02-05 オリンパスメディカルシステムズ株式会社 内視鏡用照明光学系

Also Published As

Publication number Publication date
WO2019059160A1 (ja) 2019-03-28
EP3685733A1 (en) 2020-07-29
JP7139949B2 (ja) 2022-09-21
TW201930370A (zh) 2019-08-01
US20200301064A1 (en) 2020-09-24
CN111132598A (zh) 2020-05-08
JPWO2019059160A1 (ja) 2020-09-03
US11454756B2 (en) 2022-09-27
KR102595472B1 (ko) 2023-10-30
EP3685733A4 (en) 2021-06-23
CN111132598B (zh) 2023-07-25

Similar Documents

Publication Publication Date Title
KR102595472B1 (ko) 의료기기 조명용 플라스틱 광섬유 및 그것을 사용한 의료기기 조명
JP7290106B2 (ja) プラスチック光ファイバおよびプラスチック光ファイバコード
JP2021119413A (ja) プラスチック光ファイバ、プラスチック光ファイバケーブル、コネクタ付プラスチック光ファイバケーブル、光通信システム、及びプラスチック光ファイバセンサ
US12449587B2 (en) Plastic optical fiber, medical lighting device, medical sensor device, medical phototherapy device, and plastic optical fiber cord
JP2021086057A (ja) 照光プラスチック光ファイバとその製造方法、照光プラスチック光ファイババンドル、光ファイバ照光装置、光ファイバセンサー、光ファイバシート、光ファイバ織物、光ファイバ編物、プラスチック光ファイバコードおよび医療用機器
JP2020190717A (ja) プラスチック光ファイバおよびその製造方法
JP2021036312A (ja) プラスチック光ファイバおよびそれを用いたプラスチック光ファイバコード
JP7812176B2 (ja) プラスチック光ファイバ
JP4556365B2 (ja) プラスチック光ファイバおよびプラスチック光ファイバコード
JP4310899B2 (ja) 高開口数プラスチック光ファイバ
JP7468302B2 (ja) 照光プラスチック光ファイバおよび照光プラスチック光ファイバコード
JP2022113969A (ja) プラスチック光ファイバ
CN119523398A (zh) 多段塑料光纤及电子内窥镜照明系统和电子内窥镜
JP5713218B2 (ja) 光ファイバケーブル
JP2022037400A (ja) 光ファイバ
JP2022139459A (ja) プラスチック光ファイバを用いた照明装置
JP2024051832A (ja) プラスチック光ファイバ及びプラスチック光ファイバケーブル
JP2023110245A (ja) プラスチック光ファイバ並びにこれを用いた生体内照明用機器、眼科手術照明用プローブおよび血管用カテーテル。
JP2022160046A (ja) プラスチック光ファイバ並びにこれを用いた生体内照明用機器、眼科手術照明用プローブおよび血管用カテーテル。
JP2010079273A (ja) プラスチック光ファイバコード
JP2003287629A (ja) プラスチック光ファイバ
JP2021120941A (ja) 周面発光型導光棒
JPS63271218A (ja) 血管内視鏡

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200311

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210915

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230519

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20231016

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231025

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231026

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
