KR20200063076A - 신규한 화합물 및 이를 포함하는 유기발광 소자 - Google Patents

신규한 화합물 및 이를 포함하는 유기발광 소자 Download PDF

Info

Publication number
KR20200063076A
KR20200063076A KR1020190153522A KR20190153522A KR20200063076A KR 20200063076 A KR20200063076 A KR 20200063076A KR 1020190153522 A KR1020190153522 A KR 1020190153522A KR 20190153522 A KR20190153522 A KR 20190153522A KR 20200063076 A KR20200063076 A KR 20200063076A
Authority
KR
South Korea
Prior art keywords
compound
mmol
layer
group
added
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020190153522A
Other languages
English (en)
Other versions
KR102341767B1 (ko
Inventor
정민우
이동훈
장분재
홍완표
서상덕
이정하
한수진
박슬찬
황성현
Original Assignee
주식회사 엘지화학
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 주식회사 엘지화학 filed Critical 주식회사 엘지화학
Priority to EP19889605.2A priority Critical patent/EP3842428A4/en
Priority to US17/278,757 priority patent/US12022730B2/en
Priority to CN201980059738.6A priority patent/CN112703189B/zh
Priority to PCT/KR2019/016488 priority patent/WO2020111780A1/ko
Priority to JP2021513906A priority patent/JP7172001B2/ja
Priority to TW108143153A priority patent/TWI707943B/zh
Publication of KR20200063076A publication Critical patent/KR20200063076A/ko
Application granted granted Critical
Publication of KR102341767B1 publication Critical patent/KR102341767B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D403/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00
    • C07D403/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, not provided for by group C07D401/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/02—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains two hetero rings
    • C07D487/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D401/00—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom
    • C07D401/14—Heterocyclic compounds containing two or more hetero rings, having nitrogen atoms as the only ring hetero atoms, at least one ring being a six-membered ring with only one nitrogen atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D405/00—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom
    • C07D405/14—Heterocyclic compounds containing both one or more hetero rings having oxygen atoms as the only ring hetero atoms, and one or more rings having nitrogen as the only ring hetero atom containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D407/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00
    • C07D407/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having oxygen atoms as the only ring hetero atoms, not provided for by group C07D405/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D409/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms
    • C07D409/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having sulfur atoms as the only ring hetero atoms containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D413/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms
    • C07D413/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and oxygen atoms as the only ring hetero atoms containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D417/00—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for by group C07D415/00
    • C07D417/14—Heterocyclic compounds containing two or more hetero rings, at least one ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for by group C07D415/00 containing three or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D487/00—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00
    • C07D487/12—Heterocyclic compounds containing nitrogen atoms as the only ring hetero atoms in the condensed system, not provided for by groups C07D451/00 - C07D477/00 in which the condensed system contains three hetero rings
    • C07D487/14—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D491/00—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00
    • C07D491/02—Heterocyclic compounds containing in the condensed ring system both one or more rings having oxygen atoms as the only ring hetero atoms and one or more rings having nitrogen atoms as the only ring hetero atoms, not provided for by groups C07D451/00 - C07D459/00, C07D463/00, C07D477/00 or C07D489/00 in which the condensed system contains two hetero rings
    • C07D491/04—Ortho-condensed systems
    • C07D491/044—Ortho-condensed systems with only one oxygen atom as ring hetero atom in the oxygen-containing ring
    • C07D491/048—Ortho-condensed systems with only one oxygen atom as ring hetero atom in the oxygen-containing ring the oxygen-containing ring being five-membered
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/02—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains two hetero rings
    • C07D493/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D493/00—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system
    • C07D493/22—Heterocyclic compounds containing oxygen atoms as the only ring hetero atoms in the condensed system in which the condensed system contains four or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D495/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D495/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms
    • C07D495/22—Heterocyclic compounds containing in the condensed system at least one hetero ring having sulfur atoms as the only ring hetero atoms in which the condensed system contains four or more hetero rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D498/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having nitrogen and oxygen atoms as the only ring hetero atoms
    • C07D498/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having nitrogen and oxygen atoms as the only ring hetero atoms in which the condensed system contains two hetero rings
    • C07D498/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D513/00—Heterocyclic compounds containing in the condensed system at least one hetero ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for in groups C07D463/00, C07D477/00 or C07D499/00 - C07D507/00
    • C07D513/02—Heterocyclic compounds containing in the condensed system at least one hetero ring having nitrogen and sulfur atoms as the only ring hetero atoms, not provided for in groups C07D463/00, C07D477/00 or C07D499/00 - C07D507/00 in which the condensed system contains two hetero rings
    • C07D513/04—Ortho-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D519/00—Heterocyclic compounds containing more than one system of two or more relevant hetero rings condensed among themselves or condensed with a common carbocyclic ring system not provided for in groups C07D453/00 or C07D455/00
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H01L51/0072—
    • H01L51/5012—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/622—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing four rings, e.g. pyrene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/615—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene
    • H10K85/626—Polycyclic condensed aromatic hydrocarbons, e.g. anthracene containing more than one polycyclic condensed aromatic rings, e.g. bis-anthracene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/654—Aromatic compounds comprising a hetero atom comprising only nitrogen as heteroatom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/656—Aromatic compounds comprising a hetero atom comprising two or more different heteroatoms per ring
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6572—Polycyclic condensed heteroaromatic hydrocarbons comprising only nitrogen in the heteroaromatic polycondensed ring system, e.g. phenanthroline or carbazole
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6574—Polycyclic condensed heteroaromatic hydrocarbons comprising only oxygen in the heteroaromatic polycondensed ring system, e.g. cumarine dyes
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • H10K85/6576—Polycyclic condensed heteroaromatic hydrocarbons comprising only sulfur in the heteroaromatic polycondensed ring system, e.g. benzothiophene
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/40—Interrelation of parameters between multiple constituent active layers or sublayers, e.g. HOMO values in adjacent layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/90—Multiple hosts in the emissive layer
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/341—Transition metal complexes, e.g. Ru(II)polypyridine complexes
    • H10K85/342—Transition metal complexes, e.g. Ru(II)polypyridine complexes comprising iridium

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Electroluminescent Light Sources (AREA)
  • Plural Heterocyclic Compounds (AREA)
  • Led Devices (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Oxygen Or Sulfur (AREA)

Abstract

본 발명은 신규한 화합물 및 이를 이용한 유기 발광 소자를 제공한다.

Description

신규한 화합물 및 이를 포함하는 유기발광 소자{Novel compound and organic light emitting device comprising the same}
본 발명은 신규한 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 넓은 시야각, 우수한 콘트라스트, 빠른 응답 시간을 가지며, 휘도, 구동 전압 및 응답 속도 특성이 우수하여 많은 연구가 진행되고 있다.
유기 발광 소자는 일반적으로 양극과 음극 및 상기 양극과 음극 사이에 유기물 층을 포함하는 구조를 가진다. 상기 유기물 층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등으로 이루어질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자에 사용되는 유기물에 대하여 새로운 재료의 개발이 지속적으로 요구되고 있다.
한국특허 공개번호 제10-2000-0051826호
본 발명은 신규한 유기발광 재료 및 이를 포함하는 유기 발광 소자에 관한 것이다.
본 발명은 하기 화학식 1로 표시되는 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 1에서,
X1 내지 X6는 각각 독립적으로, CH 또는 N이고, 단 X1 내지 X6 중 적어도 하나는 N이고,
Ar1 내지 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴이고, 단 Ar1 내지 Ar4 중 적어도 하나는 중수소를 치환기로 포함하는 C6-60 아릴이고,
R1은 수소; 중수소; 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
n은 0 내지 8의 정수이다.
또한, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는, 유기 발광 소자를 제공한다.
상술한 화학식 1로 표시되는 화합물은 유기 발광 소자의 유기물 층의 재료로서 사용될 수 있으며, 유기 발광 소자에서 효율의 향상, 낮은 구동전압 및/또는 수명 특성을 향상시킬 수 있다. 특히, 상술한 화학식 1로 표시되는 화합물은 정공주입, 정공수송, 정공주입 및 수송, 발광, 전자수송, 또는 전자주입 재료로 사용될 수 있다.
도 1은 기판(1), 양극(2), 발광층(3) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 전자저지층(7), 발광층(3), 전자수송층(8), 전자주입층(9) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
이하, 본 발명의 이해를 돕기 위하여 보다 상세히 설명한다.
본 발명은 상기 화학식 1로 표시되는 화합물을 제공한다.
본 명세서에서,
Figure pat00002
또는
Figure pat00003
는 다른 치환기에 연결되는 결합을 의미한다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 사이클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 또는 N, O 및 S 원자 중 1개 이상을 포함하는 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 비페닐기일 수 있다. 즉, 비페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다.
본 명세서에서 카보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 40인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00004

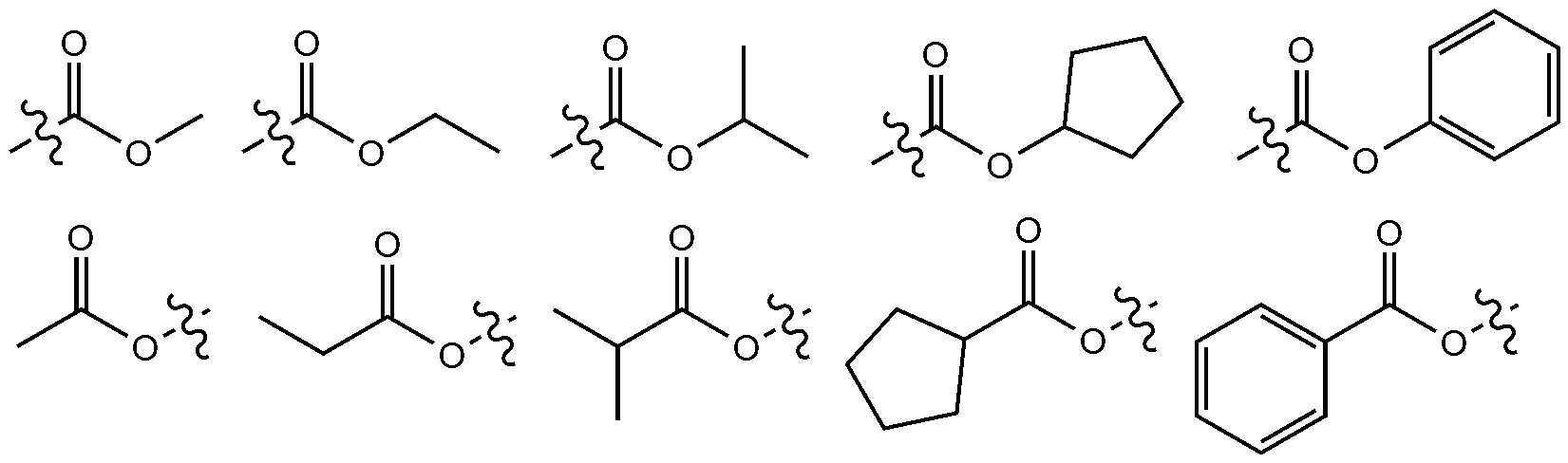

본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 25의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00005
본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 25인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00006
본 명세서에 있어서, 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 붕소기는 구체적으로 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 페닐붕소기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 6이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 사이클로펜틸메틸,사이클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 상기 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 6이다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나 이들에 한정되지 않는다.
본 명세서에 있어서, 사이클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 60인 것이 바람직하며, 일 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 30이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 6이다. 구체적으로 사이클로프로필, 사이클로부틸, 사이클로펜틸, 3-메틸사이클로펜틸, 2,3-디메틸사이클로펜틸, 사이클로헥실, 3-메틸사이클로헥실, 4-메틸사이클로헥실, 2,3-디메틸사이클로헥실, 3,4,5-트리메틸사이클로헥실, 4-tert-부틸사이클로헥실, 사이클로헵틸, 사이클로옥틸 등이 있으나, 이에 한정되지 않는다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나 탄소수 6 내지 60인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 30이다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 20이다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.

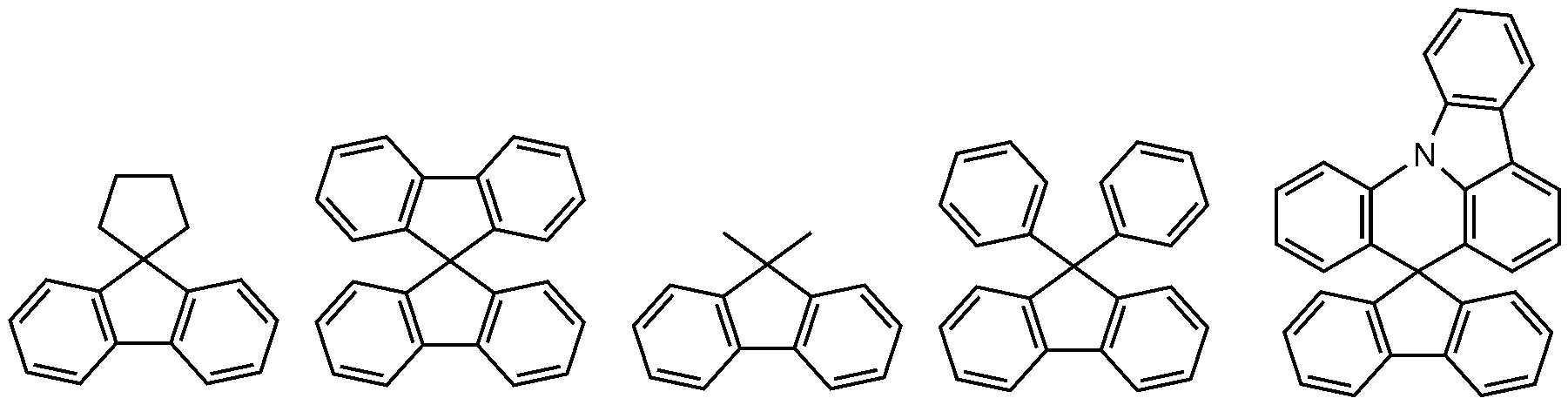

본 명세서에 있어서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수 있다. 상기 플루오레닐기가 치환되는 경우,
Figure pat00007
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로고리기는 이종 원소로 O, N, Si 및 S 중 1개 이상을 포함하는 헤테로고리기로서, 탄소수는 특별히 한정되지 않으나, 탄소수 2 내지 60인 것이 바람직하다. 헤테로고리기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 아르알킬기, 아르알케닐기, 알킬아릴기, 아릴아민기 중의 아릴기는 전술한 아릴기의 예시와 같다. 본 명세서에 있어서, 아르알킬기, 알킬아릴기, 알킬아민기 중 알킬기는 전술한 알킬기의 예시와 같다. 본 명세서에 있어서, 헤테로아릴아민 중 헤테로아릴은 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 아르알케닐기 중 알케닐기는 전술한 알케닐기의 예시와 같다. 본 명세서에 있어서, 아릴렌은 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로아릴렌은 2가기인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 탄화수소 고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 아릴기 또는 사이클로알킬기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
바람직하게는, X1 내지 X6는 각각 독립적으로, CH 또는 N이고, 단 X1 내지 X3 중 적어도 하나는 N이고, X4 내지 X6 중 적어도 하나는 N일 수 있다.
바람직하게는, X4 내지 X6는 각각 N일 수 있고,
보다 바람직하게는, X1 내지 X3는 각각 독립적으로, CH 또는 N이고, 단 X1 내지 X3 중 적어도 하나는 N이고, X4 내지 X6는 각각 N일 수 있다.
바람직하게는, Ar1 내지 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-20 아릴이고, 단 Ar1 내지 Ar4 중 적어도 하나는 중수소를 치환기로 포함하는 C6-20 아릴일 수 있고,
보다 바람직하게는, Ar1 내지 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-20 아릴이고, 단 Ar1 내지 Ar4 중 적어도 하나는 5 개의 중수소로 치환된 페닐일 수 있고,
가장 바람직하게는, Ar1 내지 Ar4는 각각 독립적으로, 페닐, 비페닐릴, 또는 5 개의 중수소로 치환된 페닐이고, 단 Ar1 내지 Ar4 중 적어도 하나는 5 개의 중수소로 치환된 페닐일 수 있다.
바람직하게는, R1은 수소; 중수소; 치환 또는 비치환된 C6-20 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-20 헤테로아릴이고,
보다 바람직하게는, R1은 수소 또는 페닐일 수 있다.
바람직하게는, n은 0 내지 2의 정수일 수 있다.
바람직하게는, 상기 화학식 1은 하기 화학식 1-1 내지 1-7 중 어느 하나로 표시될 수 있다:
[화학식 1-1]
Figure pat00008
[화학식 1-2]
Figure pat00009
[화학식 1-3]
Figure pat00010
[화학식 1-4]
Figure pat00011
[화학식 1-5]
Figure pat00012
[화학식 1-6]
Figure pat00013
[화학식 1-7]
Figure pat00014
상기 화학식 1-1 내지 화학식 1-7에서,
X1 내지 X6, Ar1 내지 Ar4 및 R1에 대한 설명은 상기 화학식 1에서 정의한 바와 같다.
상기 화학식 1로 표시되는 화합물의 대표적인 예는 다음과 같다:

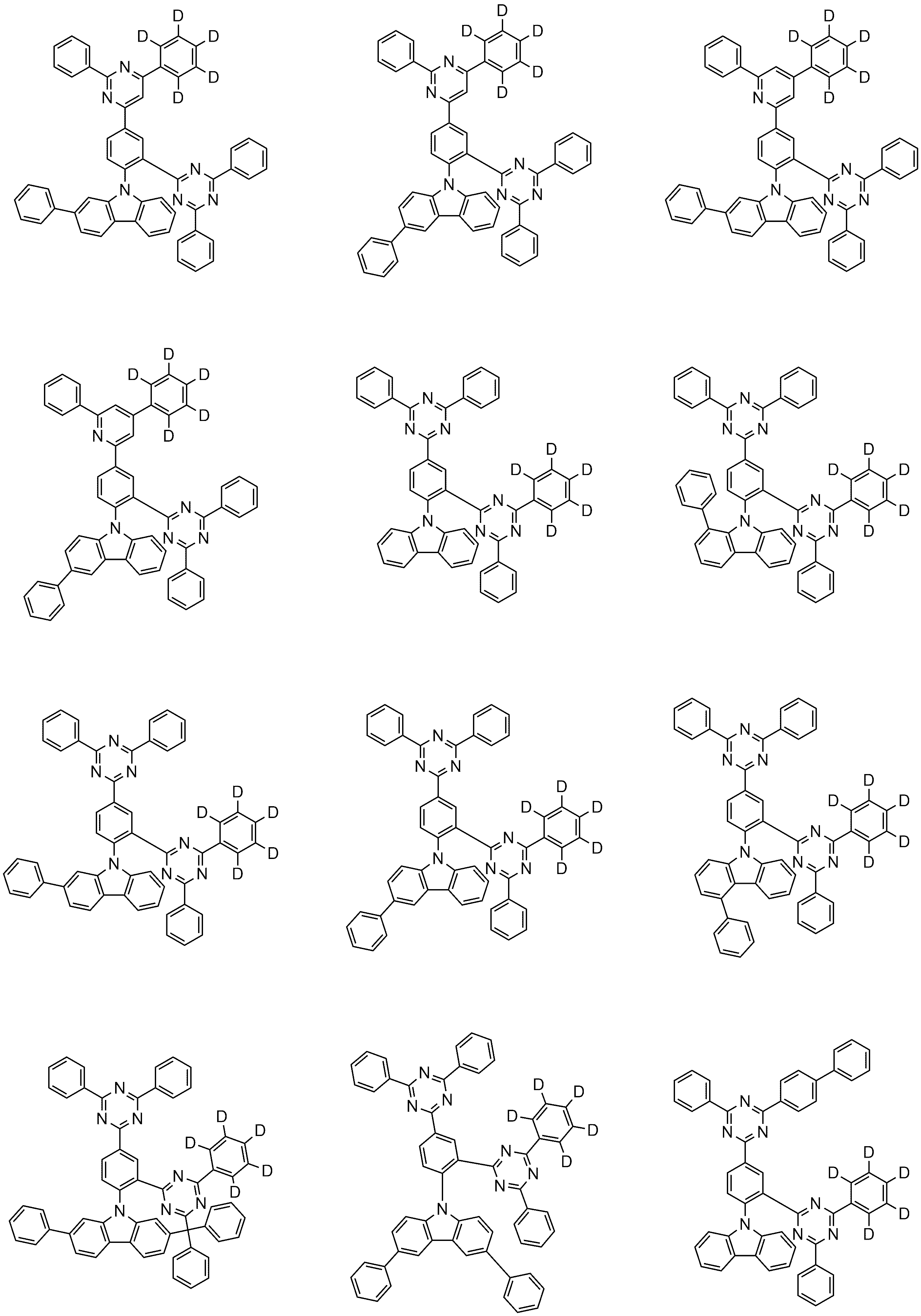

Figure pat00015
Figure pat00016

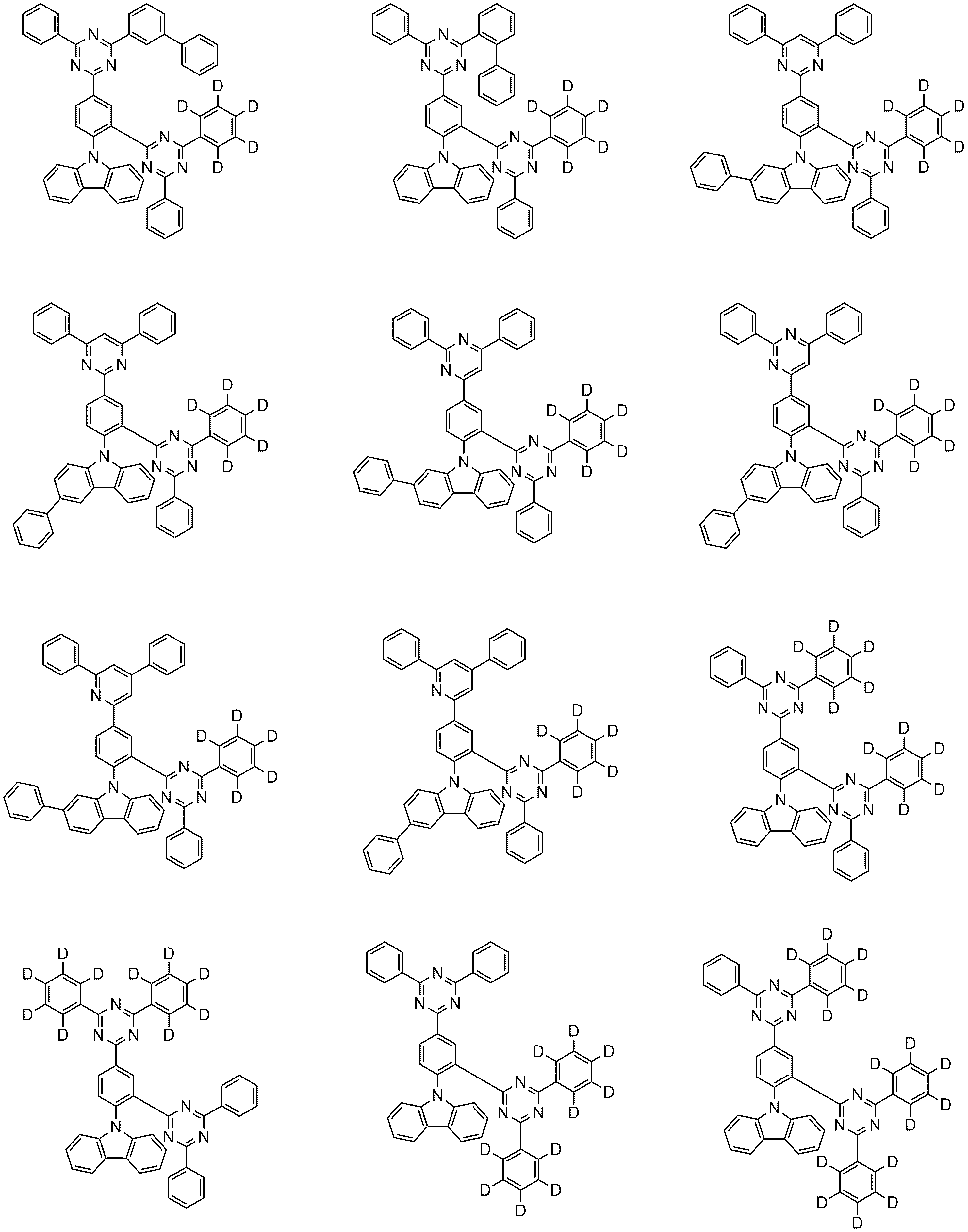

Figure pat00017

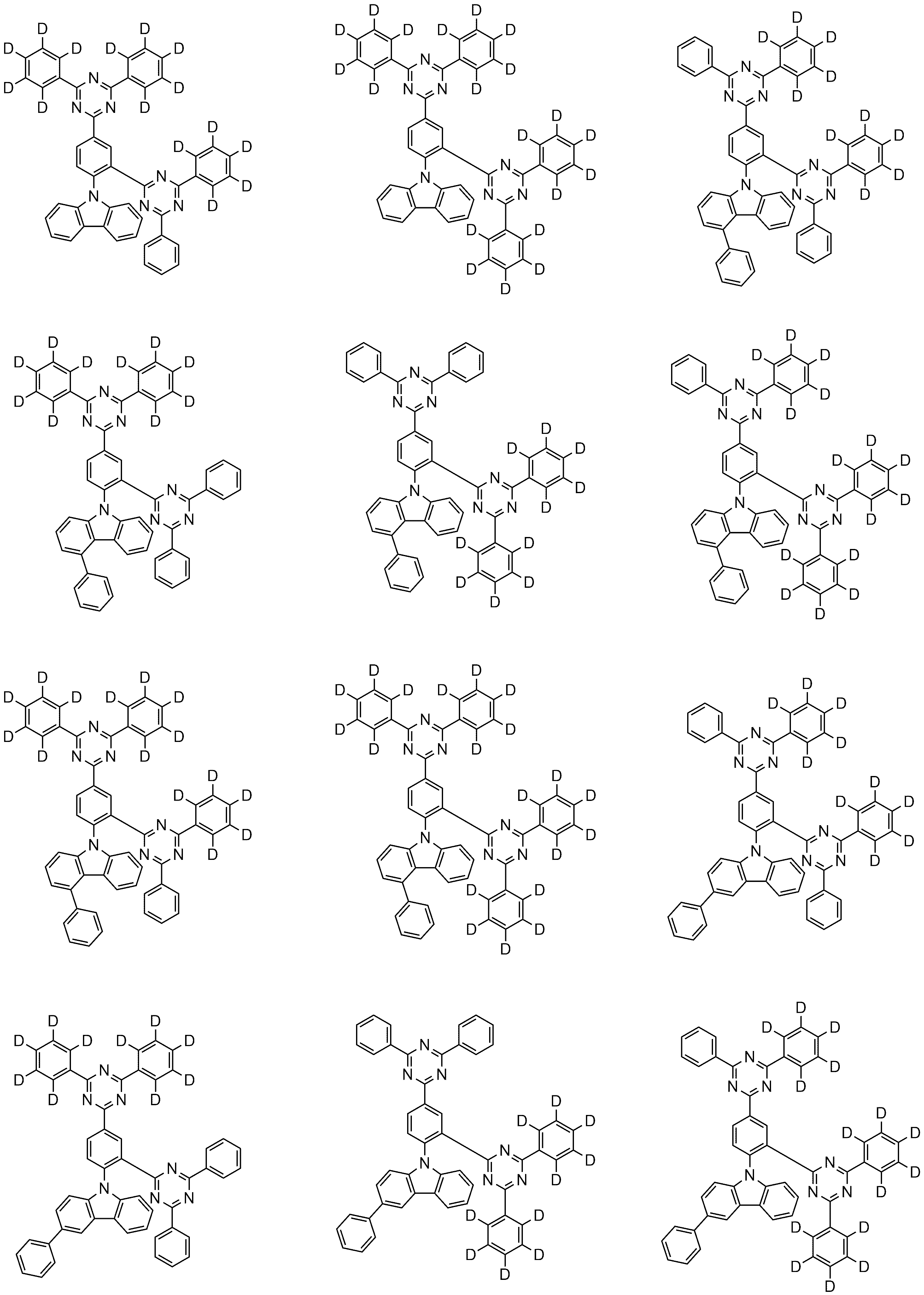

Figure pat00018
Figure pat00019
.
상기 화학식 1로 표시되는 화합물은, 일례로 하기 반응식 1 또는 반응식 2와 같은 제조 방법으로 제조할 수 있으며, 그 외 나머지 화합물도 유사하게 제조할 수 있다.
[반응식 1]
Figure pat00020
[반응식 2]
Figure pat00021
상기 반응식 1 및 2에서, X1 내지 X6, Ar1 내지 Ar4, R1 및 n은 상기 화학식 1에서 정의한 바와 같으며, Y1 및 Y2는 각각 독립적으로 할로겐이고, 바람직하게는 Y1 및 Y2는 각각 독립적으로 클로로 또는 브로모이다.
상기 반응식 1은 아민 치환 반응으로서, 팔라듐 촉매와 염기 존재 하에 수행하는 것이 바람직하며, 아민 치환 반응을 위한 반응기는 당업계에 알려진 바에 따라 변경이 가능하다. 또한, 상기 반응식 2는 스즈키 커플링 반응으로서, 팔라듐 촉매와 염기 존재 하에 수행하는 것이 바람직하며, 스즈키 커플링 반응을 위한 반응기는 당업계에 알려진 바에 따라 변경이 가능하다. 상기 제조 방법은 후술할 제조예에서 보다 구체화될 수 있다.
또한, 본 발명은 상기 화학식 1로 표시되는 화합물을 포함하는 유기 발광 소자를 제공한다. 일례로, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물 층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는, 유기 발광 소자를 제공한다.
본 발명의 유기 발광 소자의 유기물 층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물 층으로서 정공주입층, 정공수송층, 전자저지층, 발광층, 전자수송층, 전자주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기물층을 포함할 수 있다.
또한, 상기 유기물 층은 발광층을 포함할 수 있고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다. 특히, 본 발명에 따른 화합물은 발광층의 호스트로 사용될 수 있다.
또한, 상기 유기물 층은 정공수송층, 정공주입층, 또는 정공수송 및 정공주입을 동시에 하는 층을 포함할 수 있고, 상기 정공수송층, 정공주입층, 또는 정공수송 및 정공주입을 동시에 하는 층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
또한, 상기 유기물 층은 전자수송층, 전자주입층, 또는 전자수송 및 전자주입을 동시에 하는 층을 포함할 수 있고, 상기 전자수송층, 전자주입층, 또는 전자수송 및 전자주입을 동시에 하는 층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
또한, 상기 유기물 층은 발광층 및 정공수송층을 포함할 수 있고, 상기 발광층 또는 정공수송층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
또한, 본 발명에 따른 유기 발광 소자는, 기판 상에 양극, 1층 이상의 유기물 층 및 음극이 순차적으로 적층된 구조(normal type)의 유기 발광 소자일 수 있다. 또한, 본 발명에 따른 유기 발광 소자는 기판 상에 음극, 1층 이상의 유기물 층 및 양극이 순차적으로 적층된 역방향 구조(inverted type)의 유기 발광 소자일 수 있다. 예컨대, 본 발명의 일실시예에 따른 유기 발광 소자의 구조는 도 1 및 2에 예시되어 있다.
도 1은 기판(1), 양극(2), 발광층(3) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 발광층에 포함될 수 있다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 전자저지층(7), 발광층(3), 전자수송층(8), 전자주입층(9) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 정공주입층, 정공수송층, 전자저지층, 발광층, 전자수송층 및 전자주입층 중 1층 이상에 포함될 수 있다.
본 발명에 따른 유기 발광 소자는, 상기 유기물 층 중 1층 이상이 상기 화학식 1로 표시되는 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다. 또한, 상기 유기 발광 소자가 복수개의 유기물층을 포함하는 경우, 상기 유기물층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
예컨대, 본 발명에 따른 유기 발광 소자는 기판 상에 제1 전극, 유기물층 및 제2 전극을 순차적으로 적층시켜 제조할 수 있다. 이때, 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 PVD(physical Vapor Deposition)방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공주입층, 정공수송층, 발광층 및 전자수송층을 포함하는 유기물 층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시켜 제조할 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물 층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯 프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 제조할 수 있다(WO 2003/012890). 다만, 제조 방법이 이에 한정되는 것은 아니다.
일례로, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이거나, 또는 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물 층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 상기 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SnO2:Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 상기 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공주입층은 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물 층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공수송층은 정공주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로 양극이나 정공주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 전자저지층은 음극에서 주입된 전자가 발광층에서 재결합되지 않고 정공수송층으로 넘어가는 것을 방지하기 위해 정공수송층과 발광층의 사이에 두는 층으로는 층으로, 전자차단층으로 불리기도 한다. 전자저지층에는 전자수송층보다 전자 친화력이 작은 물질이 바람직하다.
상기 발광 물질로는 정공수송층과 전자수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로 8-히드록시-퀴놀린 알루미늄 착물(Alq3); 카르바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤족사졸, 벤즈티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료는 축합 방향족환 유도체 또는 헤테로환 함유 화합물 등이 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로환 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다. 바람직하게는, 상기 화학식 1로 표시되는 화합물을 호스트 재료로 포함할 수 있다.
도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아미노기를 갖는 축합 방향족환 유도체로서, 아릴아미노기를 갖는 피렌, 안트라센, 크리센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 사이클로알킬기 및 아릴아미노기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자수송층은 전자주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al 착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄 층 또는 실버층이 뒤따른다.
상기 전자주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자 주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 질소 함유 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
본 발명에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
이하, 본 발명의 이해를 돕기 위하여 보다 상세히 설명한다. 단, 하기의 실시예는 본 발명을 예시하는 것일 뿐, 본 발명의 내용이 하기의 실시예에 의하여 한정되는 것은 아니다.
[제조예]
제조예 1: 중간체 화합물 T-1 내지 T-4의 제조
1) 중간체 화합물 T-1의 제조
Figure pat00022
질소 분위기에서 Cyanuric chloride(50 g, 273.3 mmol)와 (phenyl-d5)boronic acid(34.7 g, 273.3 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(113.3 g, 820 mmol)를 물 113 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(9.5 g, 8.2 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1515 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 T-1(42.4 g, 수율: 56 %, MS: [M+H]+ = 278.1)을 제조하였다.
2) 중간체 화합물 T-2의 제조
Figure pat00023
질소 분위기에서 2,4-dichloro-6-phenyl-1,3,5-triazine(50 g, 222.2 mmol)와 (phenyl-d5)boronic acid(28.2 g, 222.2 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(92.1 g, 666.7 mmol)를 물 92 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(7.7 g, 6.7 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1209 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 T-2(44.1 g, 수율: 73 %, MS: [M+H]+ = 273.1)을 제조하였다.
3) 중간체 화합물 T-3의 제조
Figure pat00024
질소 분위기에서 2-([1,1'-biphenyl]-4-yl)-4,6-dichloro-1,3,5-triazine(50 g, 166.1 mmol)과 (phenyl-d5)boronic acid(21.1 g, 166.1 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(68.9 g, 498.3 mmol)를 물 69 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(5.8 g, 5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1156 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 T-3(43.4 g, 수율: 75 %, MS: [M+H]+ = 349.1)을 제조하였다.
4) 중간체 화합물 T-4의 제조
Figure pat00025
질소 분위기에서 2-([1,1'-biphenyl]-3-yl)-4,6-dichloro-1,3,5-triazine(50 g, 166.1 mmol)와 (phenyl-d5)boronic acid(21.1 g, 166.1 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(68.9 g, 498.3 mmol)를 물 69 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(5.8 g, 5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1156 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 T-4(44.5 g, 수율: 77 %, MS: [M+H]+ = 349.1)을 제조하였다.
제조예 2: 중간체 화합물 sub 1의 제조
Figure pat00026
질소 분위기에서 2-chloro-4,6-diphenyl-1,3,5-triazine(30 g, 112.3 mmol)와 (3-chloro-4-fluorophenyl)boronic acid(19.5 g, 112.3 mmol)를 테트라하이드로퓨란 600 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(46.6 g, 337 mmol)를 물 47 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(3.9 g, 3.4 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 811 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 1-1(26.4 g, 수율: 65 %, MS: [M+H]+ = 362.1)을 제조하였다.
Figure pat00027
질소 분위기에서 화합물 1-1(20 g, 55.4 mmol)과 비스(피나콜라토)디보론(28.2 g, 110.8 mmol)을 Diox 400 ml에 넣고 교반 및 환류하였다. 이 후 포타슘아세테이트(16 g, 166.2 mmol)를 투입하고 충분히 교반한 후 팔라듐디벤질리덴아세톤팔라듐(1 g, 1.7 mmol) 및 트리시클로헥실포스핀(0.9 g, 3.3 mmol)을 투입하였다. 7 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 251 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에탄올재결정을 통해 흰색의 고체 화합물 1-2(22.3 g, 수율: 89 %, MS: [M+H]+ = 454.2)을 제조하였다.
Figure pat00028
질소 분위기에서 화합물 1-2(30 g, 66.2 mmol)와 화합물 T-2(18 g, 66.2 mmol)를 테트라하이드로퓨란 600 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(27.4 g, 198.6 mmol)를 물 27 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(2.3 g, 2 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 746 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 sub 1(20.5 g, 수율: 55 %, MS: [M+H]+ = 564.2)을 제조하였다.
제조예 3: 중간체 화합물 sub 2의 제조
Figure pat00029
질소 분위기에서 2-chloro-4,6-diphenyl-1,3,5-triazine(30 g, 112.3 mmol)와 (5-chloro-2-fluorophenyl)boronic acid(19.5 g, 112.3 mmol)를 테트라하이드로퓨란 600 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(46.6 g, 337 mmol)를 물 47 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(3.9 g, 3.4 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 811 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 2-1(30.8 g, 수율: 76 %, MS: [M+H]+ = 362.1)을 제조하였다.
Figure pat00030
질소 분위기에서 화합물 2-1(20 g, 55.4 mmol)과 9H-카바졸(9.3 g, 55.4 mmol)를 자일렌 400 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드 (16 g, 166.2 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.8 g, 1.7 mmol)을 투입하였다. 5 시간 반응 후 상온으로 식힌 후 생성된 고체를 여과하였다. 고체를 클로로포름 844 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 2-2(20.8 g, 수율: 74 %, MS: [M+H]+ = 509.2)을 제조하였다.
Figure pat00031
질소 분위기에서 2-2(20 g, 39.4 mmol)와 비스(피나콜라토)디보론(20 g, 78.7 mmol)를 Diox 400 ml에 넣고 교반 및 환류하였다. 이 후 포타슘아세테이트(11.3 g, 118.1 mmol)를 투입하고 충분히 교반한 후 팔라듐디벤질리덴아세톤팔라듐(0.7 g, 1.2 mmol) 및 트리시클로헥실포스핀 (0.7 g, 2.4 mmol)을 투입하였다. 7 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 178 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에탄올재결정을 통해 흰색의 고체 화합물 sub 2(14.4 g, 수율: 81 %, MS: [M+H]+ = 454.2)을 제조하였다.
제조예 4: 중간체 화합물 sub 3의 제조
Figure pat00032
질소 분위기에서 2,4-dibromo-1-fluorobenzene(50 g, 98.4 mmol)와 비스(피나콜라토)디보론(50 g, 196.8 mmol)를 Diox 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘아세테이트(28.4 g, 295.2 mmol)를 투입하고 충분히 교반한 후 팔라듐디벤질리덴아세톤팔라듐(1.7 g, 3 mmol) 및 트리시클로헥실포스핀 (1.7 g, 5.9 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 343 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에탄올재결정을 통해 흰색의 고체 화합물 3-1(30.2 g, 수율: 88 %, MS: [M+H]+ = 349.2)을 제조하였다.
Figure pat00033
질소 분위기에서 화합물 3-1(30 g, 86.2 mmol)와 화합물 T-1(23.9 g, 86.2 mmol)를 테트라하이드로퓨란 600 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(35.7 g, 258.5 mmol)를 물 36 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(3 g, 2.6 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 997 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 sub 3(34.4 g, 수율: 69 %, MS: [M+H]+ = 579.3)을 제조하였다.
제조예 5: 중간체 화합물 sub 4의 제조
Figure pat00034
질소 분위기에서 화합물 T-2(50 g, 183.8 mmol)와 (5-chloro-2-fluorophenyl)boronic acid(32 g, 183.8 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(76.2 g, 551.3 mmol)를 물 76 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(6.4 g, 5.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1346 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 4-1(41.7 g, 수율: 62 %, MS: [M+H]+ = 367.1)을 제조하였다.
Figure pat00035
질소 분위기에서 화합물 4-1(20 g, 54.6 mmol)와 2-phenyl-9H-carbazole(20.0 g, 54.6 mmol)를 자일렌 400 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(15.8 g, 163.9 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.8 g, 1.6 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 생성된 고체를 여과하였다. 고체를 클로로포름 966 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 4-2(21.9 g, 수율: 68 %, MS: [M+H]+ = 590.2)을 제조하였다.
Figure pat00036
질소 분위기에서 화합물 4-2(20 g, 33.9 mmol)와 비스(피나콜라토)디보론(17.3 g, 67.9 mmol)을 Diox 400 ml에 넣고 교반 및 환류하였다. 이 후 포타슘아세테이트(9.8 g, 101.8 mmol)를 투입하고 충분히 교반한 후 팔라듐디벤질리덴아세톤팔라듐(0.6 g, 1 mmol) 및 트리시클로헥실포스핀(0.6 g, 2 mmol)을 투입하였다. 7 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 231 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에탄올재결정을 통해 흰색의 고체 화합물 Sub 4(12.3 g, 수율: 53 %, MS: [M+H]+ = 682.4)을 제조하였다.
제조예 6: 중간체 화합물 sub 5의 제조
Figure pat00037
질소 분위기에서 화합물 T-1(50 g, 180.4 mmol)와 (5-chloro-2-fluorophenyl)boronic acid(31.4 g, 180.4 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(74.8 g, 541.3 mmol)를 물 75 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(6.3 g, 5.4 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1339 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 5-1(39.5 g, 수율: 59 %, MS: [M+H]+ = 372.1)을 제조하였다.
Figure pat00038
질소 분위기에서 화합물 5-1(30 g, 80.8 mmol)와 4-phenyl-9H-carbazole(30 g, 80.8 mmol)를 자일렌 600 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(23.3 g, 242.5 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(1.2 g, 2.4 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 생성된 고체를 여과하였다. 고체를 클로로포름 1441 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 5-2(31.2 g, 수율: 65 %, MS: [M+H]+ = 595.2)을 제조하였다.
Figure pat00039
질소 분위기에서 화합물 5-2(20 g, 33.7 mmol)와 비스(피나콜라토)디보론(17.1 g, 67.3 mmol)를 Diox 400 ml에 넣고 교반 및 환류하였다. 이 후 포타슘아세테이트(9.7 g, 101 mmol)를 투입하고 충분히 교반한 후 팔라듐디벤질리덴아세톤팔라듐(0.6 g, 1 mmol) 및 트리시클로헥실포스핀(0.6 g, 2 mmol)을 투입하였다. 5 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 231 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에탄올재결정을 통해 흰색의 고체 화합물 Sub 5(13.4 g, 수율: 58 %, MS: [M+H]+ = 687.4)을 제조하였다.
제조예 7: 화합물 1의 제조
Figure pat00040
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)와 9H-카바졸(3 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 6 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 126 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 1(7.2 g, 수율: 57 %, MS: [M+H]+ = 711.3)을 제조하였다.
제조예 8: 화합물 2의 제조
Figure pat00041
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 1-페닐-9H-카바졸(4.3 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 7 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 140 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 2(7.7 g, 수율: 55 %, MS: [M+H]+ = 787.3)을 제조하였다.
제조예 9: 화합물 3의 제조
Figure pat00042
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 2-페닐-9H-카바졸(8.9 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 4 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 140 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 3(10.9 g, 수율: 78 %, MS: [M+H]+ = 787.3)을 제조하였다.
제조예 10: 화합물 4의 제조
Figure pat00043
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 3-페닐-9H-카바졸(10.7 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드 (11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 6 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 140 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 4(8 g, 수율: 57 %, MS: [M+H]+ = 787.3)을 제조하였다.
제조예 11: 화합물 5의 제조
Figure pat00044
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 4-페닐-9H-카바졸(12.4 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드 (11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 5 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 160 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 5(11.5 g, 수율: 72 %, MS: [M+H]+ = 901)을 제조하였다.
제조예 12: 화합물 6의 제조
Figure pat00045
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 2,7-diphenyl-9H-carbazole(5.7 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 153 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 6(11.6 g, 수율: 76 %, MS: [M+H]+ = 863.4)을 제조하였다.
제조예 13: 화합물 7의 제조
Figure pat00046
질소 분위기에서 화합물 sub 1(10 g, 17.8 mmol)과 3,6-diphenyl-9H-carbazole(5.7 g, 17.8 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11.3 g, 53.3 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 153 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 7(10.9 g, 수율: 71 %, MS: [M+H]+ = 863.4)을 제조하였다.
제조예 14: 화합물 8의 제조
Figure pat00047

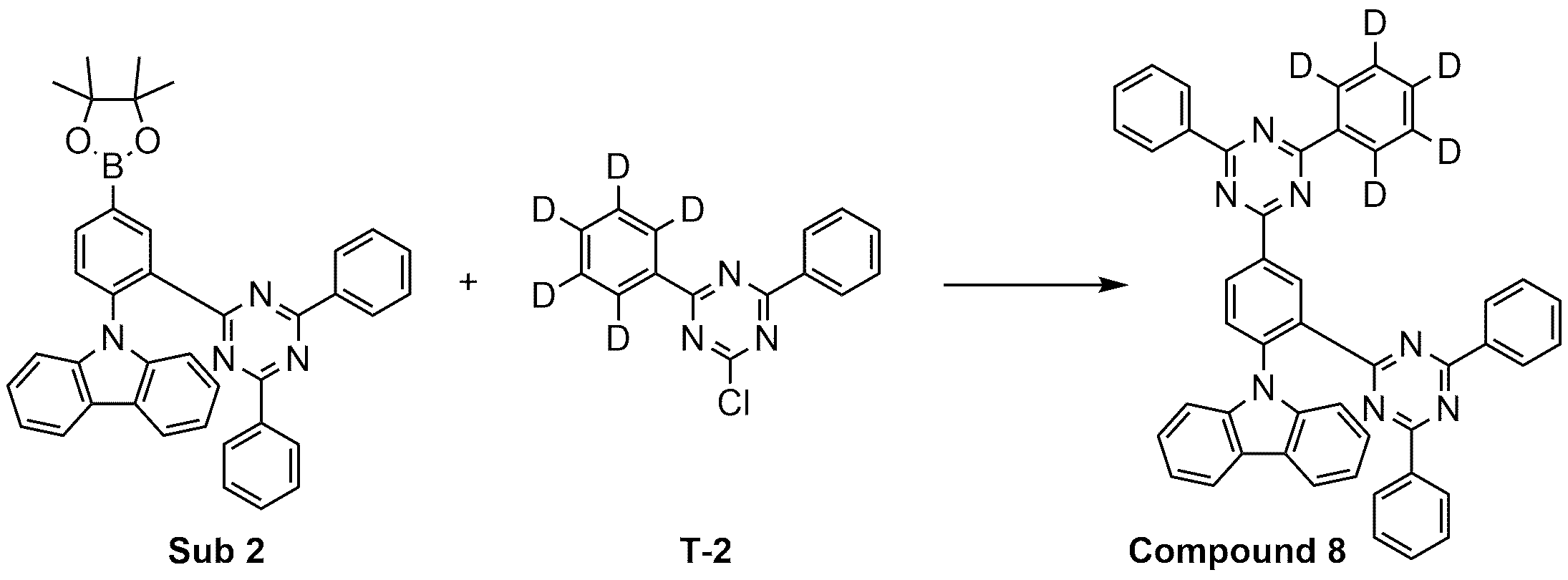

질소 분위기에서 화합물 sub 2(50 g, 83.3 mmol)와 화합물 T-2(22.7 g, 83.3 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(34.5 g, 249.9 mmol)를 물 35 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(2.9 g, 2.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1183 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 8(39.6 g, 수율: 67 %, MS: [M+H]+ = 711.3)을 제조하였다.
제조예 15: 화합물 9의 제조
Figure pat00048
질소 분위기에서 화합물 sub 2(50 g, 83.3 mmol)와 화합물 T-3(29 g, 83.3 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(34.5 g, 249.9 mmol)를 물 35 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(2.9 g, 2.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1310 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 9(43.2 g, 수율: 66 %, MS: [M+H]+ = 787.3)을 제조하였다.
제조예 16: 화합물 10의 제조
Figure pat00049
질소 분위기에서 화합물 sub 2(50 g, 83.3 mmol)와 화합물 T-4(29 g, 83.3 mmol)를 테트라하이드로퓨란 1000 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(34.5 g, 249.9 mmol)를 물 35 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(2.9 g, 2.5 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 1310 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 흰색의 고체 화합물 10(51.7 g, 수율: 79 %, MS: [M+H]+ = 787.3)을 제조하였다.
제조예 17: 화합물 11의 제조
Figure pat00050
질소 분위기에서 화합물 sub 3(10 g, 17.3 mmol)와 9H-카바졸(2.9 g, 17.3 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11 g, 51.9 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 6 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 149 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 11(7.6 g, 수율: 51 %, MS: [M+H]+ = 863.4)을 제조하였다.
제조예 18: 화합물 12의 제조
Figure pat00051
질소 분위기에서 화합물 sub 3(10 g, 17.3 mmol)와 2-페닐-9H-카바졸(4.2 g, 17.3 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11 g, 51.9 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 5 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 139 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 12(7.8 g, 수율: 56 %, MS: [M+H]+ = 802.4)을 제조하였다.
제조예 19: 화합물 13의 제조
Figure pat00052

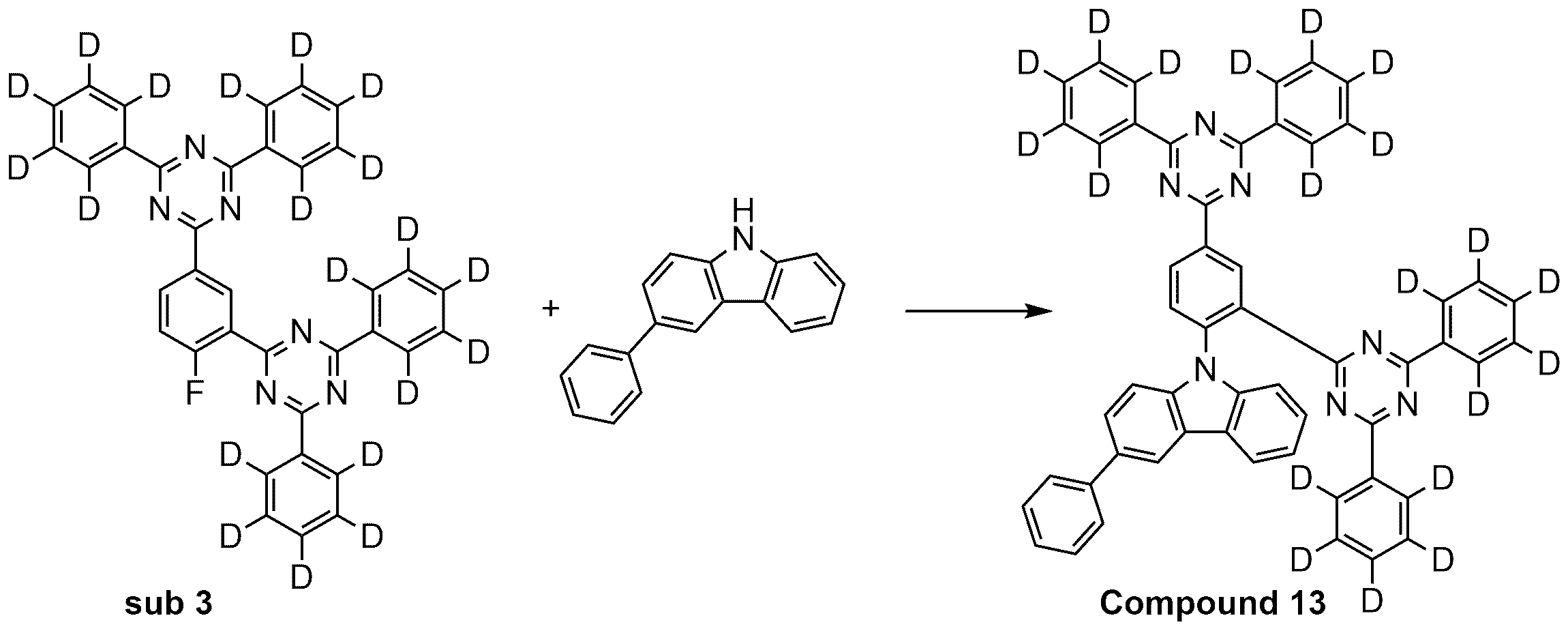

질소 분위기에서 화합물 sub 3(10 g, 17.3 mmol)와 3-페닐-9H-카바졸(4.2 g, 17.3 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11 g, 51.9 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 7 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 139 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 13(10.4 g, 수율: 75 %, MS: [M+H]+ = 802.4)을 제조하였다.
제조예 20: 화합물 14의 제조
Figure pat00053
질소 분위기에서 sub 3(10 g, 17.3 mmol)와 4-페닐-9H-카바졸(4.2 g, 17.3 mmol)을 다이메틸포름아마이드 200 ml에 넣고 교반 및 환류하였다. 이 후 나트륨 터셔리-부톡사이드(11 g, 51.9 mmol)를 투입하고 충분히 교반한 후 비스(트리 터셔리-부틸포스핀)팔라듐(0.3 g, 0.5 mmol)을 투입하였다. 6 시간 반응 후 상온으로 식힌 후 유기층을 필터처리하여 염을 제거 한 후 걸러진 유기층을 증류하였다. 이를 다시 클로로포름 139 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트를 이용하여 실리카 컬럼을 통해 정제하여 노랑의 고체 화합물 14(10.3 g, 수율: 74 %, MS: [M+H]+ = 802.4)을 제조하였다.
제조예 21: 화합물 15의 제조
Figure pat00054
질소 분위기에서 화합물 sub 4(10 g, 14.7 mmol)와 2-bromo-4,6-diphenylpyridine(4.5 g, 14.7 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6.1 g, 44 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 2 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 230 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 15(8.9 g, 수율: 77 %, MS: [M+H]+ = 785.3)을 제조하였다.
제조예 22: 화합물 16의 제조
Figure pat00055
질소 분위기에서 화합물 sub 4(10 g, 14.7 mmol)와 2-chloro-4,6-diphenylpyrimidine(3.9 g, 14.7 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6.1 g, 44 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 230 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 16(8.5 g, 수율: 74 %, MS: [M+H]+ = 786.3)을 제조하였다.
제조예 23: 화합물 17의 제조
Figure pat00056
질소 분위기에서 화합물 sub 4(10 g, 14.7 mmol)와 2-chloro-2,4-diphenylpyrimidine(3.9 g, 14.7 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6.1 g, 44 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 230 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 17(9 g, 수율: 78 %, MS: [M+H]+ = 786.3)을 제조하였다.
제조예 24: 화합물 18의 제조
Figure pat00057
질소 분위기에서 sub 5(10 g, 14.6 mmol)와 2-chloro-4,6-diphenyl-1,3,5-triazine(3.9 g, 14.6 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6 g, 43.7 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 3 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 231 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 18(8.5 g, 수율: 74 %, MS: [M+H]+ = 792.4)을 제조하였다.
제조예 25: 화합물 19의 제조
Figure pat00058

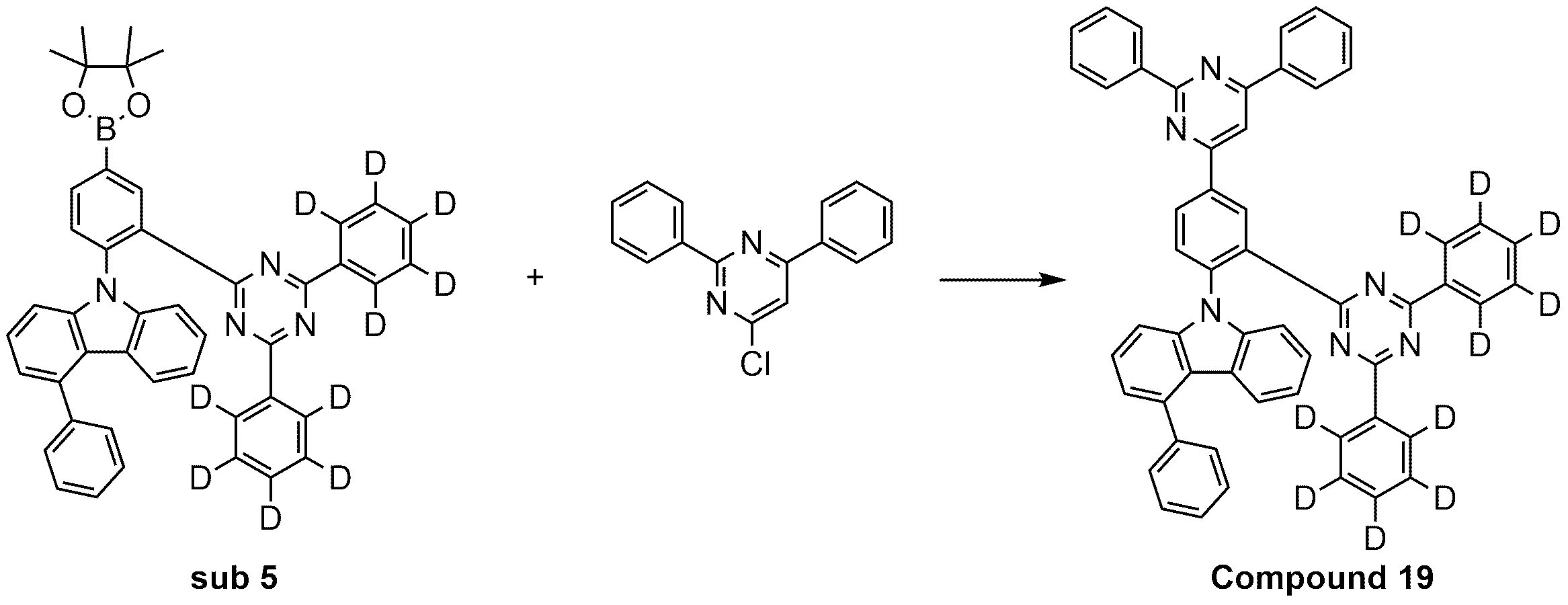

질소 분위기에서 sub 5(10 g, 14.6 mmol)와 4-chloro-2,6-diphenylpyrimidine(3.9 g, 14.6 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6 g, 43.7 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 2 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 230 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 19(8.6 g, 수율: 75 %, MS: [M+H]+ = 791.4)을 제조하였다.
제조예 26: 화합물 20의 제조
Figure pat00059
질소 분위기에서 화합물 sub 5(10 g, 14.6 mmol)와 2-chloro-4,6-diphenylpyrimidine(3.9 g, 14.6 mmol)를 테트라하이드로퓨란 200 ml에 넣고 교반 및 환류하였다. 이 후 포타슘카보네이트(6 g, 43.7 mmol)를 물 6 ml에 녹여 투입하고 충분히 교반한 후 테트라키스트리페닐-포스피노팔라듐(0.5 g, 0.4 mmol)을 투입하였다. 1 시간 반응 후 상온으로 식힌 후 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름 230 ml에 투입하여 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 클로로포름과 에틸아세테이트재결정을 통해 노랑의 고체 화합물 20(9.2 g, 수율: 80 %, MS: [M+H]+ = 791.4)을 제조하였다.
[실시예]
실시예 1
ITO(indium tin oxide)가 1,300 Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀리포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30 분간 세척한 후 증류수로 2 회 반복하여 초음파 세척을 10 분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5 분간 세정한 후 진공 증착기로 기판을 수송시켰다.
상기와 같이 준비된 ITO 투명 전극 위에 하기 화합물 HI-1을 50 Å의 두께로 열 진공 증착하여 정공주입층을 형성하였다. 상기 정공주입층 위에 하기 화합물 HT-1을 250 Å의 두께로 열 진공 증착하여 정공수송층을 형성하고, HT-1 증착막 위에 하기 화합물 HT-2를 50 Å 두께로 진공 증착하여 전자저지층을 형성하였다. 상기 HT-2 증착막 위에 앞서 제조예 7에서 제조한 화합물 1, 하기 화합물 YGH-1 및 인광도펀트 YGD-1을 44:44:12의 중량비로 공증착하여 400 Å 두께의 발광층을 형성하였다. 상기 발광층 위에 하기 화합물 ET-1을 250 Å의 두께로 진공 증착하여 전자수송층을 형성하고, 상기 전자수송층 위에 하기 화합물 ET-2 및 Li를 98:2의 중량비로 진공 증착하여 100 Å 두께의 전자주입층을 형성하였다. 상기 전자주입층 위에 1000 Å 두께로 알루미늄을 증착하여 음극을 형성하였다.
Figure pat00060
상기의 과정에서 유기물의 증착속도는 0.4 ~ 0.7 Å/sec를 유지하였고, 알루미늄은 2 Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 1 × 10-7 ~ 5 × 10-8 torr를 유지하였다.
실시예 2 내지 실시예 20
상기 실시예 1에서 제조예 7의 화합물 1 대신 하기 표 1에 기재된 화합물을 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법으로 유기 발광 소자를 제조하였다.
비교예 1 및 비교예 2
상기 실시예 1에서 제조예 7의 화합물 1 대신 하기 표 1에 기재된 화합물을 사용하는 것을 제외하고는, 상기 실시예 1과 동일한 방법으로 유기 발광 소자를 제조하였다. 하기 표 1의 화합물 CE1 및 CE2는 아래와 같다.
Figure pat00061
[실험예]
상기 실시예 및 비교예에서 유기 발광 소자를 10 mA/cm2의 전류 밀도에서 전압과 효율을 측정하였고, 50 mA/cm2의 전류 밀도에서 수명을 측정하여 그 결과를 하기 표 1에 나타내었다. 이때, LT95는 초기 휘도 대비 95 %가 되는 시간을 의미한다.
화합물 전압(V)
(@10 mA/cm2)		 효율(Cd/A)
(@10 mA/cm2)		 색좌표
(x,y)		 수명(hr)
(LT95
@50 mA/cm2)
실시예 1 화합물 1 4.4 85 0.44, 0.51 165
실시예 2 화합물 2 4.4 87 0.46, 0.53 183
실시예 3 화합물 3 4.4 88 0.46, 0.54 189
실시예 4 화합물 4 4.4 89 0.46, 0.54 199
실시예 5 화합물 5 4.4 86 0.46, 0.53 225
실시예 6 화합물 6 4.3 85 0.46, 0.53 189
실시예 7 화합물 7 4.4 89 0.46, 0.54 219
실시예 8 화합물 8 4.5 85 0.46, 0.54 160
실시예 9 화합물 9 4.4 86 0.44, 0.51 173
실시예 10 화합물 10 4.4 87 0.44, 0.51 180
실시예 11 화합물 11 4.4 85 0.46, 0.53 181
실시예 12 화합물 12 4.4 88 0.46, 0.54 220
실시예 13 화합물 13 4.4 89 0.46, 0.54 235
실시예 14 화합물 14 4.4 86 0.46, 0.53 261
실시예 15 화합물 15 4.4 82 0.46, 0.53 129
실시예 16 화합물 16 4.4 84 0.46, 0.54 145
실시예 17 화합물 17 4.3 88 0.46, 0.54 100
실시예 18 화합물 18 4.5 87 0.46, 0.54 250
실시예 19 화합물 19 4.5 84 0.46, 0.54 160
실시예 20 화합물 20 4.5 88 0.46, 0.54 115
비교예 1 CE1 4.6 74 0.46, 0.54 45
비교예 2 CE2 4.4 82 0.46, 0.55 92
상기 표 1에서 나타난 바와 같이, 본 발명의 화합물을 발광층 물질로 사용할 경우, 비교예에 비하여 효율 및 수명이 우수한 특성을 나타내는 것을 확인할 수 있었다. 이는 해당 유도체들에 중수소가 추가적으로 치환되면서 분자 내 전자 수송영역 오비탈의 안정성이 증가되었기 때문으로 보인다.
한편, 실시예 1 내지 4와 실시예 5, 또는 실시예 11 내지 13과 실시예 14를 비교하면, 카바졸 모체의 4번 위치에 치환기를 갖는 화합물을 호스트로 포함하는 유기 발광 소자의 경우 수명 특성이 현저히 증가하는 것을 확인할 수 있다. 이로부터 카바졸의 4번 위치가 치환되면 오비탈 안정성의 증가가 두드러지게 되어 수명 특성이 증가함을 유추할 수 있다.
1: 기판 2: 양극
3: 발광층 4: 음극
5: 정공주입층 6: 정공수송층
7: 전자저지층 8: 전자수송층
9: 전자주입층

Claims (10)

  1. 하기 화학식 1로 표시되는 화합물:
    [화학식 1]
    Figure pat00062

    상기 화학식 1에서,
    X1 내지 X6는 각각 독립적으로, CH 또는 N이고, 단 X1 내지 X6 중 적어도 하나는 N이고,
    Ar1 내지 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴이고, 단 Ar1 내지 Ar4 중 적어도 하나는 중수소를 치환기로 포함하는 C6-60 아릴이고,
    R1은 수소; 중수소; 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
    n은 0 내지 8의 정수이다.
  2. 제1항에 있어서,
    X1 내지 X6는 각각 독립적으로, CH 또는 N이고, 단 X1 내지 X3 중 적어도 하나는 N이고, X4 내지 X6 중 적어도 하나는 N인,
    화합물.
  3. 제1항에 있어서,
    X4 내지 X6는 각각 N인,
    화합물.
  4. 제1항에 있어서,
    Ar1 내지 Ar4 중 적어도 하나는 5 개의 중수소로 치환된 페닐인,
    화합물.
  5. 제1항에 있어서,
    Ar1 내지 Ar4는 각각 독립적으로, 페닐, 비페닐릴, 또는 5 개의 중수소로 치환된 페닐이고, 단 Ar1 내지 Ar4 중 적어도 하나는 5 개의 중수소로 치환된 페닐인,
    화합물.
  6. 제1항에 있어서,
    R1은 수소 또는 페닐인,
    화합물.
  7. 제1항에 있어서,
    n은 0 내지 2의 정수인,
    화합물.
  8. 제1항에 있어서,
    상기 화학식 1은 하기 화학식 1-1 내지 화학식 1-7 중 어느 하나로 표시되는,
    화합물:
    [화학식 1-1]
    Figure pat00063

    [화학식 1-2]
    Figure pat00064

    [화학식 1-3]
    Figure pat00065

    [화학식 1-4]
    Figure pat00066

    [화학식 1-5]
    Figure pat00067

    [화학식 1-6]
    Figure pat00068

    [화학식 1-7]
    Figure pat00069

    상기 화학식 1-1 내지 화학식 1-7에서,
    X1 내지 X6, Ar1 내지 Ar4 및 R1에 대한 설명은 제1항에서 정의한 바와 같다.
  9. 제1항에 있어서,
    상기 화학식 1로 표시되는 화합물은 하기로 구성되는 군으로부터 선택되는 어느 하나인,
    화합물:

    Figure pat00070

    Figure pat00071

    Figure pat00072

    Figure pat00073

    Figure pat00074
    .
  10. 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 제1항 내지 제9항 중 어느 하나의 항에 따른 화합물을 포함하는,
    유기 발광 소자.
KR1020190153522A 2018-11-27 2019-11-26 신규한 화합물 및 이를 포함하는 유기발광 소자 Active KR102341767B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
EP19889605.2A EP3842428A4 (en) 2018-11-27 2019-11-27 NOVEL COMPOUND AND ORGANIC LIGHT EMITTING DEVICE USING THEREOF
US17/278,757 US12022730B2 (en) 2018-11-27 2019-11-27 Compound and organic light emitting device comprising the same
CN201980059738.6A CN112703189B (zh) 2018-11-27 2019-11-27 新的化合物和包含其的有机发光器件
PCT/KR2019/016488 WO2020111780A1 (ko) 2018-11-27 2019-11-27 신규한 화합물 및 이를 포함하는 유기발광 소자
JP2021513906A JP7172001B2 (ja) 2018-11-27 2019-11-27 新規な化合物およびこれを含む有機発光素子
TW108143153A TWI707943B (zh) 2018-11-27 2019-11-27 新式的化合物以及包含此化合物的有機發光裝置

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR20180148563 2018-11-27
KR1020180148563 2018-11-27

Publications (2)

Publication Number Publication Date
KR20200063076A true KR20200063076A (ko) 2020-06-04
KR102341767B1 KR102341767B1 (ko) 2021-12-22

Family

ID=71080723

Family Applications (8)

Application Number Title Priority Date Filing Date
KR1020190140736A Active KR102331904B1 (ko) 2018-11-27 2019-11-06 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190142729A Active KR102311642B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190142730A Active KR102341766B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190142728A Active KR102341765B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190145261A Active KR102265929B1 (ko) 2018-11-27 2019-11-13 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190145978A Active KR102352825B1 (ko) 2018-11-27 2019-11-14 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190150702A Active KR102340254B1 (ko) 2018-11-27 2019-11-21 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190153522A Active KR102341767B1 (ko) 2018-11-27 2019-11-26 신규한 화합물 및 이를 포함하는 유기발광 소자

Family Applications Before (7)

Application Number Title Priority Date Filing Date
KR1020190140736A Active KR102331904B1 (ko) 2018-11-27 2019-11-06 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190142729A Active KR102311642B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190142730A Active KR102341766B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190142728A Active KR102341765B1 (ko) 2018-11-27 2019-11-08 신규한 화합물 및 이를 이용한 유기 발광 소자
KR1020190145261A Active KR102265929B1 (ko) 2018-11-27 2019-11-13 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190145978A Active KR102352825B1 (ko) 2018-11-27 2019-11-14 신규한 화합물 및 이를 포함하는 유기발광 소자
KR1020190150702A Active KR102340254B1 (ko) 2018-11-27 2019-11-21 신규한 화합물 및 이를 이용한 유기 발광 소자

Country Status (6)

Country Link
US (3) US12275736B2 (ko)
EP (2) EP3854792A4 (ko)
JP (1) JP7088446B2 (ko)
KR (8) KR102331904B1 (ko)
CN (8) CN112789273B (ko)
TW (2) TWI706948B (ko)

Families Citing this family (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP7172001B2 (ja) 2018-11-27 2022-11-16 エルジー・ケム・リミテッド 新規な化合物およびこれを含む有機発光素子
US11746117B2 (en) 2018-11-27 2023-09-05 Lg Chem, Ltd. Heterocyclic compound and organic light emitting device comprising same
KR102331904B1 (ko) * 2018-11-27 2021-11-26 주식회사 엘지화학 신규한 화합물 및 이를 포함하는 유기발광 소자
CN112724125B (zh) * 2019-10-28 2023-03-24 广州华睿光电材料有限公司 含氮有机化合物及其应用
TW202124389A (zh) 2019-12-27 2021-07-01 日商日鐵化學材料股份有限公司 有機電場發光元件用材料及有機電場發光元件
CN114868270A (zh) * 2019-12-27 2022-08-05 日铁化学材料株式会社 有机电场发光元件
KR102860003B1 (ko) * 2020-11-06 2025-09-12 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
CN114105992B (zh) * 2021-06-18 2023-11-14 陕西莱特迈思光电材料有限公司 含氮化合物及包含其的有机电致发光器件和电子装置
WO2023277645A1 (en) * 2021-07-01 2023-01-05 Samsung Display Co., Ltd. Organic molecules for optoelectronic devices
US20240208991A1 (en) * 2021-08-04 2024-06-27 Lg Chem, Ltd. Novel compound and organic light emitting device comprising the same
CN115703759B (zh) * 2021-08-10 2024-06-07 江苏三月科技股份有限公司 一种含三嗪和嘧啶基团的化合物及包含其的有机电致发光器件
CN115894457A (zh) * 2021-08-16 2023-04-04 北京鼎材科技有限公司 一种有机化合物及其应用
JP7792679B2 (ja) * 2021-08-27 2025-12-26 株式会社Kyulux 化合物、発光材料および有機発光素子
US20230122972A1 (en) * 2021-09-08 2023-04-20 Samsung Sdi Co., Ltd. Compound for organic optoelectronic device, composition for organic optoelectronic device, organic optoelectronic device, and display device
CN113735793B (zh) * 2021-09-24 2022-12-13 长春海谱润斯科技股份有限公司 一种包含苯并五元杂环的化合物及其有机电致发光器件
KR102822389B1 (ko) * 2021-09-24 2025-06-20 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
KR102828716B1 (ko) * 2021-12-03 2025-07-03 엘티소재주식회사 헤테로 고리 화합물 및 이를 포함하는 유기 발광 소자
US20250169271A1 (en) * 2022-02-02 2025-05-22 Samsung Display Co., Ltd. Organic molecules for optoelectronic devices
WO2024101869A1 (ko) * 2022-11-09 2024-05-16 주식회사 엘지화학 신규한 화합물 및 이를 포함하는 유기발광 소자
US20250255093A1 (en) * 2022-11-09 2025-08-07 Lg Chem, Ltd. Compound and organic light-emitting element comprising same
KR20240094080A (ko) * 2022-11-23 2024-06-25 주식회사 엘지화학 신규한 화합물 및 이를 포함한 유기 발광 소자
KR102848530B1 (ko) * 2022-12-14 2025-08-22 엘티소재주식회사 헤테로고리 화합물, 이를 포함하는 유기 발광 소자 및 유기물층용 조성물
CN117756786B (zh) * 2023-01-11 2026-01-02 陕西莱特光电材料股份有限公司 有机化合物、组合物、有机电致发光器件及电子装置
CN117603192B (zh) * 2023-01-11 2024-08-06 陕西莱特光电材料股份有限公司 有机化合物、组合物、有机电致发光器件及电子装置
WO2024196207A1 (ko) * 2023-03-17 2024-09-26 주식회사 엘지화학 신규한 화합물 및 이를 포함하는 유기발광 소자
TW202506663A (zh) * 2023-03-27 2025-02-16 日商九州有機光材股份有限公司 有機發光元件
CN116925038A (zh) * 2023-07-13 2023-10-24 吉林省元合电子材料有限公司 一种具有电子传输特性的材料及其应用
KR20250070650A (ko) * 2023-11-13 2025-05-21 엘티소재주식회사 화합물, 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
WO2025135764A1 (ko) * 2023-12-18 2025-06-26 솔루스첨단소재 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000051826A (ko) 1999-01-27 2000-08-16 성재갑 신규한 착물 및 그의 제조 방법과 이를 이용한 유기 발광 소자
US20160329502A1 (en) * 2015-05-07 2016-11-10 Universal Display Corporation Organic Electroluminescent Materials and Devices
KR20200047418A (ko) * 2018-10-26 2020-05-07 주식회사 엘지화학 중수소 함유 화합물 및 이를 포함하는 유기 발광 소자

Family Cites Families (68)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5233631Y2 (ko) 1971-04-22 1977-08-01
DE10135513B4 (de) 2001-07-20 2005-02-24 Novaled Gmbh Lichtemittierendes Bauelement mit organischen Schichten
CN100366703C (zh) 2002-03-22 2008-02-06 出光兴产株式会社 用于有机电致发光器件的材料以及使用该材料的有机电致发光器件
WO2006067976A1 (ja) 2004-12-24 2006-06-29 Pioneer Corporation 有機化合物、電荷輸送材料および有機電界発光素子
DE102007024850A1 (de) * 2007-05-29 2008-12-04 Merck Patent Gmbh Neue Materialien für organische Elektrolumineszenzvorrichtungen
JP5317471B2 (ja) 2007-12-27 2013-10-16 出光興産株式会社 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
JP5317470B2 (ja) 2007-12-27 2013-10-16 出光興産株式会社 有機エレクトロルミネッセンス素子用材料及びそれを用いた有機エレクトロルミネッセンス素子
JP5371312B2 (ja) 2008-07-28 2013-12-18 ケミプロ化成株式会社 新規なジカルバゾリルフェニル誘導体、それを用いたホスト材料および有機エレクトロルミネッセンス素子
US8759818B2 (en) 2009-02-27 2014-06-24 E I Du Pont De Nemours And Company Deuterated compounds for electronic applications
KR101801048B1 (ko) * 2009-06-08 2017-11-28 에스에프씨 주식회사 인돌로카바졸 유도체 및 이를 이용한 유기전계발광소자
WO2011013830A1 (ja) * 2009-07-31 2011-02-03 富士フイルム株式会社 有機電界発光素子
JP4474493B1 (ja) 2009-07-31 2010-06-02 富士フイルム株式会社 有機電界発光素子
JP4590020B1 (ja) 2009-07-31 2010-12-01 富士フイルム株式会社 電荷輸送材料及び有機電界発光素子
KR101823400B1 (ko) 2009-10-23 2018-02-01 신닛테츠 수미킨 가가쿠 가부시키가이샤 유기 전계 발광 소자
JP4729642B1 (ja) 2010-07-09 2011-07-20 富士フイルム株式会社 有機電界発光素子
JP4751955B1 (ja) 2010-07-09 2011-08-17 富士フイルム株式会社 有機電界発光素子
KR101256205B1 (ko) 2010-09-30 2013-04-19 (주)씨에스엘쏠라 유기발광화합물 및 이를 구비한 유기발광소자
WO2012069121A1 (de) * 2010-11-24 2012-05-31 Merck Patent Gmbh Materialien für organische elektrolumineszenzvorrichtungen
KR20120109744A (ko) 2011-03-25 2012-10-09 롬엔드하스전자재료코리아유한회사 신규한 유기 전자재료용 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101396171B1 (ko) 2011-05-03 2014-05-27 롬엔드하스전자재료코리아유한회사 신규한 유기 발광 화합물 및 이를 채용하는 유기 전계 발광 소자
KR20130020398A (ko) 2011-08-19 2013-02-27 제일모직주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR101401639B1 (ko) 2012-07-27 2014-06-02 (주)피엔에이치테크 새로운 유기전계발광소자용 화합물 및 그를 포함하는 유기전계발광소자
TWI599570B (zh) 2012-09-28 2017-09-21 新日鐵住金化學股份有限公司 Compounds for organic electroluminescent devices and organic electroluminescent devices
JP6249150B2 (ja) 2013-01-23 2017-12-20 株式会社Ｋｙｕｌｕｘ 発光材料およびそれを用いた有機発光素子
KR101627748B1 (ko) 2013-05-27 2016-06-07 제일모직 주식회사 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR20150061174A (ko) 2013-11-26 2015-06-04 주식회사 두산 유기 화합물 및 이를 포함하는 유기 전계 발광 소자
KR101773936B1 (ko) 2014-03-05 2017-09-01 주식회사 스킨앤스킨 신규한 유기발광화합물 및 이를 포함하는 유기전계발광소자
WO2015133501A1 (ja) 2014-03-07 2015-09-11 国立大学法人九州大学 発光材料、有機発光素子および化合物
KR101754715B1 (ko) 2014-04-08 2017-07-10 롬엔드하스전자재료코리아유한회사 복수종의 호스트 재료와 이를 포함하는 유기 전계 발광 소자
KR101729660B1 (ko) * 2014-05-09 2017-04-26 (주)씨엠디엘 신규한 유기 전계 발광 소자용 화합물, 이를 포함하는 유기 전계 발광 소자 및 전자 기기
US10461260B2 (en) 2014-06-03 2019-10-29 Universal Display Corporation Organic electroluminescent materials and devices
KR102273047B1 (ko) 2014-06-30 2021-07-06 삼성디스플레이 주식회사 유기 발광 소자
KR101820932B1 (ko) 2014-10-08 2018-01-22 주식회사 알파켐 신규한 발광용 호스트 물질 및 이를 이용한 유기 발광 소자
KR102154878B1 (ko) 2014-12-02 2020-09-10 두산솔루스 주식회사 유기 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
US11758808B2 (en) 2015-03-27 2023-09-12 Samsung Display Co., Ltd. Ortho-substituted thermally activated delayed fluorescence material and organic light-emitting device comprising same
KR102388726B1 (ko) 2015-04-29 2022-04-21 삼성디스플레이 주식회사 유기 발광 소자
CN107531628A (zh) 2015-05-08 2018-01-02 柯尼卡美能达株式会社 π共轭类化合物、有机电致发光元件材料、发光材料、发光性薄膜、有机电致发光元件、显示装置及照明装置
JP6813876B2 (ja) 2015-10-27 2021-01-13 国立大学法人山形大学 ピリミジン誘導体、それよりなる発光材料及びそれを用いた有機ｅｌ素子
KR102430017B1 (ko) 2015-10-28 2022-08-08 엘티소재주식회사 헤테로고리 화합물 및 이를 이용한 유기 발광 소자
KR20170060836A (ko) * 2015-11-25 2017-06-02 에스케이케미칼주식회사 유기전계발광소자용 화합물 및 그를 포함하는 유기전계발광소자
KR102510282B1 (ko) * 2015-12-24 2023-03-16 솔루스첨단소재 주식회사 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
CN105399696B (zh) * 2015-12-25 2019-12-24 上海天马有机发光显示技术有限公司 有机电致发光化合物及其有机光电装置
KR102577041B1 (ko) 2015-12-30 2023-09-08 엘지디스플레이 주식회사 유기 화합물과 이를 포함하는 유기발광다이오드 및 유기발광다이오드 표시장치
KR20170097820A (ko) 2016-02-18 2017-08-29 삼성디스플레이 주식회사 유기 발광 소자
KR101956425B1 (ko) 2016-03-25 2019-03-11 단국대학교 산학협력단 열활성 지연 형광 재료 및 이를 포함하는 유기발광소자
KR101850245B1 (ko) 2016-04-12 2018-04-19 주식회사 엘지화학 화합물 및 이를 포함하는 유기 전자 소자
CN109071501B (zh) 2016-05-04 2021-07-09 辛诺拉有限公司 特别用于有机光电器件的有机分子
DE102016112377B4 (de) 2016-07-06 2020-06-04 Cynora Gmbh Organische Moleküle, insbesondere zur Verwendung in organischen optoelektronischen Vorrichtungen
CN107880028B (zh) 2016-09-30 2021-03-02 中节能万润股份有限公司 一种以氮杂苯为核心的化合物及有机电致发光器件
KR101970863B1 (ko) * 2016-10-31 2019-04-19 성균관대학교산학협력단 지연형광 재료 및 이를 포함하는 유기 발광장치
US10833276B2 (en) 2016-11-21 2020-11-10 Universal Display Corporation Organic electroluminescent materials and devices
KR20180063708A (ko) 2016-12-02 2018-06-12 (주)피엔에이치테크 유기발광 화합물 및 이를 포함하는 유기전계발광소자
KR102055973B1 (ko) 2016-12-07 2019-12-13 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
KR102533792B1 (ko) 2016-12-09 2023-05-19 롬엔드하스전자재료코리아유한회사 유기 전계 발광 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102729197B1 (ko) 2017-02-08 2024-11-12 솔루스첨단소재 주식회사 유기 화합물 및 이를 이용한 유기 전계 발광 소자
KR102852285B1 (ko) 2017-02-27 2025-08-28 삼성전자주식회사 축합환 화합물 및 이를 포함한 유기 발광 소자
KR102038767B1 (ko) 2017-03-27 2019-10-30 주식회사 엘지화학 벤조카바졸계 화합물 및 이를 포함하는 유기 발광 소자
KR102366506B1 (ko) 2017-04-06 2022-02-23 덕산네오룩스 주식회사 유기전기소자용 화합물, 이를 이용한 유기전기소자 및 그 전자 장치
US11584739B2 (en) 2017-06-23 2023-02-21 Kyulux, Inc. Composition of matter for use in organic light-emitting diodes
EP3530659B1 (en) 2017-07-14 2023-04-19 Samsung Display Co., Ltd. Organic molecules, in particular for use in optoelectronic devices
EP3697865B1 (en) 2017-10-18 2022-12-28 Samsung Display Co., Ltd. Organic molecules, in particular for use in optoelectronic devices
EP3476915A1 (en) 2017-10-30 2019-05-01 Cynora Gmbh Organic molecules, in particular for use in optoelectronic devices
CN107954922A (zh) 2017-11-28 2018-04-24 上海道亦化工科技有限公司 一种联苯基二咔唑衍生物及其用途和有机电致发光器件
CN107935914A (zh) * 2017-11-28 2018-04-20 上海道亦化工科技有限公司 一种二咔唑苯衍生物及其用途和有机电致发光器件
CN107987009A (zh) * 2017-11-28 2018-05-04 上海道亦化工科技有限公司 一种咔唑衍生物及其用途和有机电致发光器件
WO2019121112A1 (en) 2017-12-21 2019-06-27 Cynora Gmbh Organic molecules for use in optoelectronic devices
KR101926771B1 (ko) 2018-03-02 2018-12-07 주식회사 진웅산업 열활성지연형광 특성을 갖는 인광 그린호스트 물질을 포함하는 유기발광소자
KR102331904B1 (ko) 2018-11-27 2021-11-26 주식회사 엘지화학 신규한 화합물 및 이를 포함하는 유기발광 소자

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20000051826A (ko) 1999-01-27 2000-08-16 성재갑 신규한 착물 및 그의 제조 방법과 이를 이용한 유기 발광 소자
US20160329502A1 (en) * 2015-05-07 2016-11-10 Universal Display Corporation Organic Electroluminescent Materials and Devices
KR20200047418A (ko) * 2018-10-26 2020-05-07 주식회사 엘지화학 중수소 함유 화합물 및 이를 포함하는 유기 발광 소자

Also Published As

Publication number Publication date
CN112673004B (zh) 2023-12-15
CN112839939B (zh) 2024-01-19
US20210355128A1 (en) 2021-11-18
EP3842428A4 (en) 2021-11-03
US20210399232A1 (en) 2021-12-23
KR20200063053A (ko) 2020-06-04
JP7088446B2 (ja) 2022-06-21
KR102352825B1 (ko) 2022-01-18
KR102331904B1 (ko) 2021-11-26
EP3854792A4 (en) 2021-11-10
CN112673005B (zh) 2023-10-10
KR20200063060A (ko) 2020-06-04
CN112771033B (zh) 2024-01-23
KR20200063048A (ko) 2020-06-04
TWI707943B (zh) 2020-10-21
US12037337B2 (en) 2024-07-16
CN112673005A (zh) 2021-04-16
CN112714763A (zh) 2021-04-27
JP2022500481A (ja) 2022-01-04
KR102311642B1 (ko) 2021-10-12
CN112739693A (zh) 2021-04-30
US20210363132A1 (en) 2021-11-25
TW202026291A (zh) 2020-07-16
KR20200063052A (ko) 2020-06-04
KR102265929B1 (ko) 2021-06-16
CN112739693B (zh) 2023-09-19
CN112789273B (zh) 2023-12-29
KR20200063049A (ko) 2020-06-04
CN112771033A (zh) 2021-05-07
TW202026401A (zh) 2020-07-16
KR102341766B1 (ko) 2021-12-22
KR102341765B1 (ko) 2021-12-22
EP3842428A1 (en) 2021-06-30
CN112703189B (zh) 2023-10-31
CN112789273A (zh) 2021-05-11
KR102340254B1 (ko) 2021-12-17
TWI706948B (zh) 2020-10-11
KR20200063050A (ko) 2020-06-04
KR102341767B1 (ko) 2021-12-22
US12275736B2 (en) 2025-04-15
US12098156B2 (en) 2024-09-24
CN112703189A (zh) 2021-04-23
CN112673004A (zh) 2021-04-16
CN112839939A (zh) 2021-05-25
KR20200063046A (ko) 2020-06-04
EP3854792A1 (en) 2021-07-28

Similar Documents

Publication Publication Date Title
KR102341767B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102456677B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102566290B1 (ko) 신규한 화합물 및 이를 포함한 유기 발광 소자
KR102313379B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20210001936A (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR20210019949A (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR20210034528A (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102336599B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102321311B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102236281B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR20240094080A (ko) 신규한 화합물 및 이를 포함한 유기 발광 소자
KR20210027172A (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
KR102465732B1 (ko) 신규한 화합물 및 이를 포함하는 유기 발광 소자
KR102600009B1 (ko) 유기 발광 소자
KR20200086233A (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102591468B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102098918B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102235477B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
KR102264792B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102246975B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR20200066210A (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102591470B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20230047925A (ko) 신규한 화합물 및 이를 포함한 유기 발광 소자
KR102222368B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102034196B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20191126

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20191126

Comment text: Request for Examination of Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20210624

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20211122

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20211216

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20211216

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
