KR20200066671A - 수성 결합제 조성물 - Google Patents

수성 결합제 조성물 Download PDF

Info

Publication number
KR20200066671A
KR20200066671A KR1020207012846A KR20207012846A KR20200066671A KR 20200066671 A KR20200066671 A KR 20200066671A KR 1020207012846 A KR1020207012846 A KR 1020207012846A KR 20207012846 A KR20207012846 A KR 20207012846A KR 20200066671 A KR20200066671 A KR 20200066671A
Authority
KR
South Korea
Prior art keywords
binder composition
aqueous binder
product
weight
short chain
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020207012846A
Other languages
English (en)
Other versions
KR102594229B1 (ko
Inventor
슈주안 장
거트 뮐러
켄델 스미스
Original Assignee
오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Family has litigation
First worldwide family litigation filed litigation Critical https://patents.darts-ip.com/?family=65993812&utm_source=google_patent&utm_medium=platform_link&utm_campaign=public_patent_search&patent=KR20200066671(A) "Global patent litigation dataset” by Darts-ip is licensed under a Creative Commons Attribution 4.0 International License.
Application filed by 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨 filed Critical 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨
Publication of KR20200066671A publication Critical patent/KR20200066671A/ko
Application granted granted Critical
Publication of KR102594229B1 publication Critical patent/KR102594229B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C25/00—Surface treatment of fibres or filaments made from glass, minerals or slags
    • C03C25/10—Coating
    • C03C25/24—Coatings containing organic materials
    • C03C25/26—Macromolecular compounds or prepolymers
    • C03C25/28—Macromolecular compounds or prepolymers obtained by reactions involving only carbon-to-carbon unsaturated bonds
    • C03C25/285—Acrylic resins
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/05—Alcohols; Metal alcoholates
    • C08K5/053—Polyhydroxylic alcohols
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/09—Carboxylic acids; Metal salts thereof; Anhydrides thereof
    • C08K5/092—Polycarboxylic acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/15—Heterocyclic compounds having oxygen in the ring
    • C08K5/151—Heterocyclic compounds having oxygen in the ring having one oxygen atom in the ring
    • C08K5/1545—Six-membered rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/16—Nitrogen-containing compounds
    • C08K5/17—Amines; Quaternary ammonium compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L29/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an alcohol, ether, aldehydo, ketonic, acetal or ketal radical; Compositions of hydrolysed polymers of esters of unsaturated alcohols with saturated carboxylic acids; Compositions of derivatives of such polymers
    • C08L29/02—Homopolymers or copolymers of unsaturated alcohols
    • C08L29/04—Polyvinyl alcohol; Partially hydrolysed homopolymers or copolymers of esters of unsaturated alcohols with saturated carboxylic acids
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L31/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an acyloxy radical of a saturated carboxylic acid, of carbonic acid or of a haloformic acid; Compositions of derivatives of such polymers
    • C08L31/02—Homopolymers or copolymers of esters of monocarboxylic acids
    • C08L31/04—Homopolymers or copolymers of vinyl acetate
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L33/00—Compositions of homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical, or of salts, anhydrides, esters, amides, imides or nitriles thereof; Compositions of derivatives of such polymers
    • C08L33/02—Homopolymers or copolymers of acids; Metal or ammonium salts thereof
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H1/00—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres
    • D04H1/40—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties
    • D04H1/42—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties characterised by the use of certain kinds of fibres insofar as this use has no preponderant influence on the consolidation of the fleece
    • D04H1/4209—Inorganic fibres
    • D04H1/4218—Glass fibres
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H1/00—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres
    • D04H1/40—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties
    • D04H1/58—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties by applying, incorporating or activating chemical or thermoplastic bonding agents, e.g. adhesives
    • D04H1/587—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties by applying, incorporating or activating chemical or thermoplastic bonding agents, e.g. adhesives characterised by the bonding agents used
    • D—TEXTILES; PAPER
    • D04—BRAIDING; LACE-MAKING; KNITTING; TRIMMINGS; NON-WOVEN FABRICS
    • D04H—MAKING TEXTILE FABRICS, e.g. FROM FIBRES OR FILAMENTARY MATERIAL; FABRICS MADE BY SUCH PROCESSES OR APPARATUS, e.g. FELTS, NON-WOVEN FABRICS; COTTON-WOOL; WADDING ; NON-WOVEN FABRICS FROM STAPLE FIBRES, FILAMENTS OR YARNS, BONDED WITH AT LEAST ONE WEB-LIKE MATERIAL DURING THEIR CONSOLIDATION
    • D04H1/00—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres
    • D04H1/40—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties
    • D04H1/58—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties by applying, incorporating or activating chemical or thermoplastic bonding agents, e.g. adhesives
    • D04H1/64—Non-woven fabrics formed wholly or mainly of staple fibres or like relatively short fibres from fleeces or layers composed of fibres without existing or potential cohesive properties by applying, incorporating or activating chemical or thermoplastic bonding agents, e.g. adhesives the bonding agent being applied in wet state, e.g. chemical agents in dispersions or solutions

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Engineering & Computer Science (AREA)
  • Textile Engineering (AREA)
  • General Chemical & Material Sciences (AREA)
  • Dispersion Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • General Life Sciences & Earth Sciences (AREA)
  • Materials Engineering (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Treatments For Attaching Organic Compounds To Fibrous Goods (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Adhesives Or Adhesive Processes (AREA)
  • Paints Or Removers (AREA)
  • Polyurethanes Or Polyureas (AREA)

Abstract

적어도 2 개의 히드록실 기 및 적어도 2,000 달톤의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올; 적어도 2 개의 카르복실산 기를 포함하는 1 차 가교제; 및 적어도 2 개의 히드록실 기 및 2,000 달톤 미만의 수 평균 분자량을 갖는 단쇄 폴리올을 포함하는 2 차 가교제를 포함하는 수성 결합제 조성물이 기재되어 있다.

Description

수성 결합제 조성물
관련 출원
본 출원은 2017년 10월 9일자로 출원된 미국 가특허 출원번호 62/569,778 의 우선권 및 그 이익을 주장하며, 그 내용은 본 명세서에 참조로 전부 통합된다.
수성 결합제 조성물은 전통적으로 절연 제품, 복합재 제품, 목재 섬유 보드 등과 같은 직포 및 부직포 섬유 제품의 형성에 이용된다. 절연 제품, 예를 들어, 유리섬유 및 미네랄 울 절연 제품은 일반적으로 중합체, 유리 또는 다른 미네랄의 용융된 조성물을 섬유화하고 회전 스피너와 같은 섬유화 장치로부터 미세 섬유를 방사함으로써 제조된다. 절연 제품을 형성하기 위해, 회전 스피너에 의해 생성된 섬유는 블로어에 의해 스피너로부터 컨베이어를 향해 아래로 끌어 당겨진다. 섬유가 아래로 이동함에 따라, 결합제 물질이 섬유 상에 분무되고 섬유는 컨베이어의 높은 로프트, 연속 블랭킷 내로 수집된다. 결합제 물질은 포장 후 회수를 위해 절연 제품에 복원력을 제공하고 강성과 취급성을 제공하여 절연 제품이 건물의 절연 공동에 필요에 따라 취급 및 적용될 수 있도록 한다. 결합제 조성물은 또한 섬유간 마모로부터 섬유를 보호하고 개별 섬유 사이의 상용성을 촉진시킨다. 결합제-코팅 섬유를 함유하는 블랭킷은 이후 경화 오븐을 통과하고 결합제는 블랭킷을 원하는 두께로 설정하도록 경화된다.
결합제가 경화된 후, 섬유 절연은 길이로 절단되어 개별 절연 제품을 형성할 수 있고, 절연 제품은 고객 위치로 운송하기 위해 포장될 수 있다.
이러한 방식으로 제조된 유리섬유 절연 제품은 다른 용도로 사용하기 위해 배트, 블랭킷 및 보드 (가열 및 압축 배트) 를 포함하여 다양한 형태로 제공될 수 있다. 결합제-코팅 섬유의 배트가 성형 챔버로부터 출현하기 때문에, 이것은 유리 섬유의 탄성의 결과로 팽창하는 경향이 있을 것이다. 팽창된 배트는 이후 전형적으로 경화 오븐으로 전달되고 여기서 가열된 공기가 절연 제품을 통과하여 결합제를 경화시킨다. 결합제의 경화 이외에, 경화 오븐 내에서, 절연 제품은 플라이트 또는 롤러로 압축되어 산출되는 블랭킷, 배트 또는 보드 제품에 원하는 치수와 표면 마감을 생성할 수 있다.
페놀-포름알데히드 (PF) 결합제 조성물 및 우레아로 연장된 PF 수지 (PUF 수지) 는 전통적으로 유리섬유 절연 제품의 제조에 사용되어 왔다. 천장 보드, 덕트 랩, 덕트 라이너 등과 같은 "고밀도" 제품으로도 알려진 절연 보드는 저렴하고 허용가능한 물리적 및 기계적 특성을 갖는 고밀도 제품의 생산을 위해 페놀-포름알데히드 결합제 기술을 사용했다. 그러나, 포름알데히드 결합제는 유리섬유 절연의 제조 동안 바람직하지 않은 방출을 방출한다.　
포름알데히드계 결합제에 대한 대안으로서, 특정 포름알데히드-무함유 제형은 유리섬유 절연 제품에서 결합제로 사용하기 위해 개발되었다. 그러나, 적절한 대안을 개발하기 위한 도전 중 하나는 변색과 같은 바람직하지 않은 특성을 피하면서 필적하는 기계적 및 물리적 특성을 갖는 제형을 확인하는 것이다. 이러한 특성 도전에는 고온/습윤 성능, 강성, 접착 강도, 가공성 (점도, 절단, 샌딩, 엣지 페인팅), 및 황변 없이 밝은 색상을 얻는 것이 포함된다.
따라서, 물리적 및 기계적 특성의 손실을 경험하지 않으면서 절연 제품의 제조에 사용하기 위한 환경 친화적인, 포름알데히드-무함유 결합제 조성물이 필요하다.
본 발명의 개념의 다양한 예시적인 양상은 적어도 2 개의 히드록실 기 및 적어도 2,000 의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올; 적어도 2 개의 카르복실산 기를 포함하는 가교제; 및 적어도 2 개의 히드록실 기 및 2,000 미만의 수 평균 분자량을 갖는 단쇄 폴리올을 포함하며, 카르복실산 기 대 히드록실 기의 몰 당량의 비가 약 1/0.05 내지 약 1.0/5.0 이고, 장쇄 폴리올 대 단쇄 폴리올의 비가 약 0.1/0.9 내지 약 0.9/0.1 인 수성 결합제 조성물에 관한 것이다.
일부 예시적인 구현예에서, 가교제는 중합체성 폴리카르복실산, 예컨대 아크릴산의 공중합체의 단독중합체이다. 가교제는 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 50 중량% 내지 약 85 중량% 의 양으로 결합제 조성물에 존재할 수 있다. 일부 예시적인 구현예에서, 가교제는 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 65 중량% 내지 약 80 중량% 의 양으로 결합제 조성물에 존재한다.
일부 예시적인 구현예에서, 장쇄 폴리올은 부분적으로 또는 완전히 가수분해된 폴리비닐 알코올 및 폴리비닐 아세테이트로 이루어진 군으로부터 선택된다. 장쇄 폴리올은 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 5 중량% 내지 약 30 중량% 의 양으로 결합제 조성물에 존재할 수 있다. 다양한 예시적인 구현예에서, 단쇄 폴리올은 당 알코올, 2,2-비스(메틸올)프로피온산, 트리(메틸올)프로판 및 단쇄 알칸올아민 중 하나 이상을 포함한다. 단쇄 폴리올이 당 알코올을 포함하는 경우, 당 알코올은 글리세롤, 에리트리톨, 아라비톨, 자일리톨, 소르비톨, 말티톨, 만니톨, 이디톨, 이소말티톨, 락티톨, 셀로비톨, 팔라티니톨, 말토트리톨, 이들의 시럽 및 이들의 혼합물로 이루어진 군으로부터 선택될 수 있다.
다양한 예시적인 구현예에서, 단쇄 폴리올은 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 3 중량% 내지 약 30 중량% 의 양으로 결합제 조성물에 존재한다.
다양한 예시적인 구현예에서, 결합제 조성물은 경화 후 6.0 중량% 이하의 수용성 물질 함량을 갖는다.
본 발명의 개념의 다른 예시적인 양상은 복수의 랜덤하게 배향된 섬유 및 섬유를 적어도 부분적으로 코팅하는 수성 결합제 조성물을 포함하는 절연 제품에 관한 것이다. 결합제 조성물은 적어도 2 개의 히드록실 기 및 적어도 2,000 달톤의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올; 적어도 2 개의 카르복실산 기를 포함하는 가교제; 및 적어도 2 개의 히드록실 기 및 2,000 달톤 미만의 수 평균 분자량을 갖는 단쇄 폴리올을 포함할 수 있다. 일부 예시적인 구현예에서, 카르복실산 기 대 히드록실 기의 몰 당량의 비는 약 1/0.05 내지 약 1.0/5.0 이고, 장쇄 폴리올 대 단쇄 폴리올의 비는 약 0.1/0.9 내지 약 0.9/0.1 이다.
절연 제품의 섬유는 미네랄 섬유, 천연 섬유 및 합성 섬유 중 하나 이상을 포함할 수 있고, 일부 구현예에서, 섬유는 유리 섬유를 포함한다.
일반적인 본 발명의 개념의 다수의 다른 양상, 장점 및/또는 특징은 이하의 예시적인 구현예의 상세한 설명 및 함께 제출되는 첨부된 도면으로부터 보다 용이하게 명백해질 것이다.
예시적인 구현예 및 이의 장점 뿐만 아니라 일반적인 본 발명의 개념은 하기와 같은 도면을 참조하여, 예를 들어 아래에서 보다 상세하게 설명된다:
도 1 은 다양한 몰 당량 비의 카르복실산 기/히드록실 기 및 장쇄 폴리올/단쇄 폴리올을 갖는 예시적인 경화된 결합제 조성물로 제조된 유리섬유 절연에 대한 굽힘 스트레스/중량/LOI 를 그래프로 도시한다.
도 2 는 1/0.1 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 결합제 조성물로 제조된 유리섬유에 대한 인장력/LOI 를 그래프로 도시한다.
도 3 은 1/0.1 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 결합제 조성물에 대한 경화-후 수용성 물질% 를 그래프로 도시한다.
도 4 는 1/1.5 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 경화된 결합제 조성물에 대한 인장력/LOI 를 그래프로 도시한다.
도 5 는 1/1.5 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 결합제 조성물에 대한 경화-후 수용성 물질% 를 그래프로 도시한다.
도 6 은 1/0.5 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 경화된 결합제 조성물에 대한 인장력/LOI 를 그래프로 도시한다.
도 7 은 1/0.5 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 결합제 조성물에 대한 경화-후 수용성 물질% 를 그래프로 도시한다.
도 8 은 1/0.1 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 경화된 결합제 조성물에 대한 인장력/LOI 를 그래프로 도시한다.
도 9 는 1/1 의 카르복실산 기/히드록실 기의 몰 당량 비 및 다양한 장쇄 폴리올/단쇄 폴리올 비를 갖는 예시적인 결합제 조성물에 대한 경화-후 수용성 물질% 를 그래프로 도시한다.
도 10 은 다양한 몰 당량 비의 카르복실산 기/히드록실 기를 갖는 예시적인 경화된 결합제 조성물에 대한 인장력/LOI 를 그래프로 도시한다.
도 11 는 종래의 전분-하이브리드 결합제 조성물 및 페놀 우레아 포름알데히드계 결합제 조성물과 비교하여, 본 출원에 따른 다양한 결합제 조성물을 사용하여 형성된 공장 시험 보드에 대한 굴곡 탄성률을 그래프로 도시한다.
도 12 는 고온/습윤 조건 하에서 종래의 전분-하이브리드 결합제 조성물 및 페놀 우레아 포름알데히드계 결합제 조성물과 비교하여, 본 출원에 따른 다양한 결합제 조성물을 사용하여 형성된 4' x 4' 유리섬유 절연 천장 보드 타일에 대한 처짐 (sag) 을 그래프로 도시한다.
도 13 은 종래의 전분-하이브리드 결합제 조성물 및 페놀 우레아 포름알데히드계 결합제 조성물과 비교하여, 본 출원에 따른 다양한 결합제 조성물을 사용하여 형성된, 공장 시험 보드 제품의 압축 강도를 그래프로 도시한다.
도 14 는 종래의 전분-하이브리드 결합제 조성물 및 페놀 우레아 포름알데히드계 결합제 조성물과 비교하여, 본 출원에 따른 다양한 결합제 조성물을 사용하여 형성된 공장 시험 보드 제품의 파단시 결합 강도를 그래프로 도시한다.
상세한 설명
다르게 정의되지 않으면, 본원에서 사용되는 모든 기술적 및 과학적 용어는 이들 예시적인 구현예가 속하는 기술 분야의 통상의 기술자에 의해 통상 이해되는 바와 동일한 의미를 갖는다. 본원에서 사용되는 용어는 예시적인 구현예를 설명하기 위한 것일 뿐이고 예시적인 구현예를 제한하려는 것이 아니다. 이에 따라서, 일반적인 본원의 개념들은 본원에 예시된 특정 실시형태들에 한정되는 것으로 의도되지 않는다. 본 명세서에서 기재된 것과 유사한 또는 동등한 다른 방법 및 물질이 본 발명의 실시 또는 시험에서 사용될 수 있지만, 바람직한 방법 및 물질이 본 명세서에 기재되어 있다.
상세한 설명 및 첨부된 청구범위에 사용되는 바와 같이, 단수형 지시대상은 문맥에서 명백하게 다르게 나타내지 않는 한 복수형 지시대상을 포함하도록 의도된다.
달리 지시되지 않는 한, 상세한 설명 및 청구범위에 사용된 성분의 양, 화학적 및 분자적 특성, 반응 조건 등을 나타내는 모든 숫자는 모든 경우에 용어 "약" 에 의해 수식되는 것으로 이해되어야 한다. 따라서, 반대로 지시되지 않는 한, 상세한 설명 및 첨부된 청구범위에 제시된 수치 파라미터는 본 발명의 예시적 구현예에 의해 획득하고자 하는 원하는 특성에 따라 변할 수 있는 근사치이다. 최소한 각 수치 파라미터는 유효 자릿수와 일반적인 반올림 접근법을 고려하여 해석해야 한다.
예시적인 구현예의 광범위한 범위를 설정하는 수치 범위 및 매개변수들은 근사치들임에도 불구하고, 특정 실시예들에 설정된 수치값들은 가능한 정확하게 보고된다. 하지만, 임의의 수치값들은 본질적으로 각 시험 측정마다 발견되는 표준 편차로 인한 특정한 오류를 필연적으로 포함한다. 본 상세한 설명 및 청구범위 전반에 걸쳐 주어진 모든 수치 범위는, 보다 좁은 수치 범위가 모두 본 명세서에 명백하게 쓰여진 것처럼, 보다 넓은 수치 범위 내에 속하는 모든 더 좁은 수치 범위를 포함할 것이다.
본 발명은 전통적인 포름알데히드계 결합제 조성물로 제조된 제품과 비교하여, 필적만하거나 개선된 기계적 및 물리적 성능을 갖는 절연 제품의 제조에 사용하기 위한 포름알데히드-무함유 수성 결합제 조성물에 관한 것이다. 포름알데히드-무함유 결합제 조성물은 경화된 포름알데히드-무함유 결합제로 제조된, 섬유 절연 제품 및 관련 제품, 예컨대 얇은 섬유-강화 매트 (모두 이하 본원에서 일반적으로 섬유 강화 제품으로 지칭됨) 및 유리 섬유 또는 미네랄 울 제품, 특히 유리섬유 또는 미네랄 울 절연 제품의 제조에 사용될 수 있다.　 다른 제품에는 복합재 제품, 목재 섬유 보드 제품, 금속 건물 절연, 파이프 절연, 천장 보드, 천장 타일, "고밀도" 제품, 예컨대 천장 보드, 덕트 랩, 덕트 라이너 및 또한 "광밀도" 제품이 포함될 수 있다.
일부 예시적인 구현예에서, 포름알데히드-무함유 수성 결합제 조성물은 적어도 하나의 장쇄 폴리올, 및 적어도 하나의 1 차 가교제, 및 적어도 하나의 단쇄 폴리올을 포함하는 적어도 하나의 2 차 가교제를 포함한다.
1 차 가교제는 폴리올을 가교시키기에 적합한 임의의 화합물일 수 있다. 예시적인 구현예에서, 1 차 가교제는 90 달톤 초과, 약 90 달톤 내지 약 10,000 달톤, 또는 약 190 달톤 내지 약 5,000 달톤의 수 평균 분자량을 갖는다. 일부 예시적인 구현예에서, 가교제는 약 2,000 달톤 내지 5,000 달톤, 또는 약 4,000 달톤의 수 평균 분자량을 갖는다. 적합한 가교제의 비-제한적 예는 하나 이상의 카르복실산 기 (-COOH) 를 갖는 물질, 예컨대 폴리카르복실산 (및 이의 염), 무수물, 무수물과의 단량체성 및 중합체성 폴리카르복실산 (즉, 혼합된 무수물), 및 폴리 아크릴산 (및 이의 염) 과 같은 아크릴산의 단독중합체 또는 공중합체 및 폴리아크릴산계 수지, 예컨대 QR-1629S 및 Acumer 9932 (둘다 The Dow Chemical Company 로부터 시판됨) 를 포함한다. Acumer 9932 는 분자량이 약 4000 이고 소듐 하이포포스파이트 함량이 6 내지 7 중량% 인 폴리아크릴산/소듐 하이포포스파이트 수지이다. QR-1629S 는 폴리아크릴산/글리세린 혼합물이다.
1 차 가교제는 일부 예에서, 중화제로 사전-중화될 수 있다. 이러한 중화제는 유기 및/또는 무기 염기, 예컨대 소듐 히드록시드, 암모늄 히드록시드 및 디에틸아민 및 임의의 종류의 1 차, 2 차 또는 3 차 아민 (알칸올 아민 포함) 을 포함할 수 있다. 다양한 예시적인 구현예에서, 중화제는 소듐 히드록시드 및 트리에탄올아민 중 적어도 하나를 포함할 수 있다.
일부 예시적인 구현예에서, 1 차 가교제는 수성 결합제 조성물에, 수성 결합제 조성물의 총 고체 함량을 기준으로 적어도 50 중량%, 제한 없이, 적어도 55 중량%, 적어도 60 중량%, 적어도 63 중량%, 적어도 65 중량%, 적어도 70 중량%, 적어도 73 중량%, 적어도 75 중량%, 적어도 78 중량%, 및 적어도 80 중량% 로 존재한다. 일부 예시적인 구현예에서, 1 차 가교제는 수성 결합제 조성물에, 수성 결합제 조성물의 총 고체 함량을 기준으로 50 중량% 내지 85 중량%, 제한 없이 60 중량% 내지 80 중량%, 62 중량% 내지 78 중량%, 및 65 중량% 내지 75 중량% 로 존재한다.
일부 예시적인 구현예에서, 장쇄 폴리올은 적어도 2,000 달톤의 수 평균 분자량, 예컨대 3,000 달톤 내지 4,000 달톤의 분자량을 갖는 적어도 2 개의 히드록실 기를 갖는 폴리올을 포함한다. 일부 예시적인 구현예에서, 장쇄 폴리올은 폴리비닐 알코올, 폴리비닐 아세테이트 (부분적으로 또는 완전히 가수분해될 수 있음) 와 같은 하나 이상의 중합체성 폴리히드록시 화합물 또는 이들의 혼합물을 포함한다. 예시적으로, 부분 가수분해된 폴리비닐 아세테이트가 폴리히드록시 성분으로서 작용할 때, 예를 들어 Poval® 385 (Kuraray America, Inc.) 및 Sevol™ 502 (Sekisui Specialty Chemicals America, LLC) 와 같은 80%-89% 가수분해된 폴리비닐 아세테이트가 사용될 수 있고, 이들 둘은 약 85% (Poval® 385) 및 88% (Selvol™ 502) 가수분해된다.
장쇄 폴리올은 수성 결합제 조성물에, 약 30 중량% 이하 총 고체, 제한 없이, 약 28 중량%, 25 중량%, 20 중량%, 18 중량%, 15 중량% 및 13 중량% 이하 총 고체의 양으로 존재할 수 있다. 일부 예시적인 구현예에서, 장쇄 폴리올은 수성 결합제 조성물에, 5.0 중량% 내지 30 중량% 총 고체, 제한 없이, 7 중량% 내지 25 중량%, 8 중량% 내지 20 중량%, 9 중량% 내지 18 중량%, 및 10 중량% 내지 16 중량% 총 고체의 양으로 존재한다.
임의로, 수성 결합제 조성물은 2 차 가교제, 예컨대 단쇄 폴리올을 포함한다. 단쇄 폴리올은 2,000 달톤 미만, 750 달톤 미만, 500 달톤 미만의 분자량을 갖고 복수의 히드록실 (-OH) 기를 갖는 수용성 화합물을 포함할 수 있다. 적합한 단쇄 폴리올 성분은 당 알코올, 2,2-비스(메틸올)프로피온산 (bis-MPA), 트리(메틸올)프로판 (TMP) 및 단쇄 알칸올아민, 예컨대 트리에탄올아민을 포함한다. 일부 예시적인 구현예에서, 단쇄 폴리올은 점도 감소제로서 작용하며, 이는 장쇄 폴리올 분자 (예, 폴리비닐 알코올) 사이의 분자내 및 분자간 수소 결합을 파괴하여 조성물의 점도를 낮춘다. 그러나, 이들 소쇄 폴리올 분자는 장쇄 폴리올과 유사한 구조를 가지므로, 이들은 가교제와 유사하게 반응할 수 있고, 따라서 결합제 및 제품 성능에 부정적인 영향을 미치지 않는다.
당 알코올은 당의 알도 또는 케토 기가 상응하는 히드록시 기로 (예, 수소화에 의해) 환원될 때 수득되는 화합물을 의미하는 것으로 이해된다. 출발 당은 단당류, 올리고당류 및 다당류, 및 이들 생성물의 혼합물, 예컨대 시럽, 당밀 및 전분 가수분해물로부터 선택될 수 있다. 출발 당은 또한 당의 탈수된 형태일 수 있다. 당 알코올이 상응하는 출발 당과 매우 유사하지만, 이들은 당은 아니다. 따라서, 예를 들어, 당 알코올은 환원 능력이 없으며, 환원 당의 전형적인 메일라드 (Maillard) 반응에 참여할 수 없다. 일부 예시적인 구현예에서, 당 알코올은 글리세롤, 에리트리톨, 아라비톨, 자일리톨, 소르비톨, 말티톨, 만니톨, 이디톨, 이소말티톨, 락티톨, 셀로비톨, 팔라티니톨, 말토트리톨, 이들의 시럽 및 이들의 혼합물을 포함한다. 다양한 예시적인 구현예에서, 당 알코올은 글리세롤, 소르비톨, 자일리톨 및 이들의 혼합물로부터 선택된다. 일부 예시적인 구현예에서, 2 차 가교제는 당 알코올의 이량체 또는 올리고머 축합 생성물이다. 다양한 예시적인 구현예에서, 당 알코올의 축합 생성물은 이소소르비드이다. 일부 예시적인 구현예에서, 당 알코올은 디올 또는 글리콜이다.
일부 예시적인 구현예에서, 단쇄 폴리올은 수성 결합제 조성물에, 약 30 중량% 이하 총 고체, 제한 없이, 약 25 중량%, 20 중량%, 18 중량%, 15 중량%, 13 중량%, 11 중량% 및 10 중량% 이하 총 고체의 양으로 존재한다. 일부 예시적인 구현예에서, 단쇄 폴리올은 수성 결합제 조성물에, 0 중량% 내지 30 중량% 총 고체, 제한 없이, 2 중량% 내지 30 중량%, 3 중량% 내지 25 중량%, 5 중량% 내지 20 중량%, 8 중량% 내지 18 중량% 및 9 중량% 내지 15 중량% 총 고체의 양으로 존재한다.
다양한 예시적인 구현예에서, 장쇄 폴리올, 가교제 및 소쇄 폴리올은 카르복실산 기, 무수물 기 또는 이들의 염의 몰 당량의 수 대 히드록실 기의 몰 당량의 수의 비가 약 1/0.05 내지 약 1/5, 예컨대 약 1/0.08 내지 약 1/2.0, 약 1/0.1 내지 약 1/1.5, 및 약 1/0.3 내지 약 1/0.66 인 양으로 존재한다. 놀랍게도 그러나, 이 비 내에서, 장쇄 폴리올 대 단쇄 폴리올의 비는 경화 후 결합제의 인장 강도 및 수용성과 같은 결합제 조성물의 성능에 영향을 준다는 것으로 밝혀졌다. 예를 들어, 약 0.1/0.9 내지 약 0.9/0.1, 예컨대 약 0.3/0.7 내지 0.7/0.3, 또는 약 0.4/0.6 내지 0.6/0.4 의 장쇄 폴리올 대 단쇄 폴리올의 비가 바람직한 기계적 및 물리적 특성의 균형을 제공하는 것으로 밝혀졌다. 다양한 예시적인 구현예에서, 장쇄 폴리올 대 단쇄 폴리올의 비는 대략 0.5/0.5 이다. 장쇄 폴리올 대 단쇄 폴리올의 비는 최종 적용의 요구에 따라, 특정 특성이 최적화되도록 최적화될 수 있다. 예를 들어, 장쇄 폴리올 농도를 낮추면 결합제 조성물로 형성된 제품의 인장 강도가 또한 감소될 수 있다. 그러나, 장쇄 폴리올을 낮추는 것은 물리적 특성과 같은 다른 특성에 영향을 줄 수 있다. 따라서, 다양한 특성들 사이의 균형이 본 명세서에 개시된 비 내에서 예상외로 발생하였다.
임의로, 수성 결합제 조성물은 경화 촉진제로도 알려진 에스테르화 촉매를 포함할 수 있다. 촉매는 무기 염, 루이스 산 (즉, 알루미늄 클로라이드 또는 보론 트리플루오라이드), 브뢴스테드 산 (즉, 황산, p-톨루엔설폰산 및 붕산) 유기금속 착물 (즉, 리튬 카르복실레이트, 소듐 카르복실레이트) 및/또는 루이스 염기 (즉, 폴리에틸렌이민, 디에틸아민 또는 트리에틸아민) 을 포함할 수 있다. 부가적으로, 촉매는 인-함유 유기산의 알칼리 금속 염; 특히, 인산, 하이포인산 또는 폴리인산의 알칼리 금속 염을 포함할 수 있다. 이러한 인 촉매의 예는 제한 없이, 소듐 하이포포스파이트, 소듐 포스페이트, 포타슘 포스페이트, 디소듐 파이로포스페이트, 테트라소듐 파이로포스페이트, 소듐 트리폴리포스페이트, 소듐 헥사메타포스페이트, 포타슘 포스페이트, 포타슘 트리폴리포스페이트, 소듐 트리메타포스페이트, 소듐 테트라메타포스페이트 및 이들의 혼합물을 포함한다. 또한, 촉매 또는 경화 촉진제는 플루오로보레이트 화합물, 예컨대 플루오로붕산, 소듐 테트라플루오로보레이트, 포타슘 테트라플루오로보레이트, 칼슘 테트라플루오로보레이트, 마그네슘 테트라플루오로보레이트, 아연 테트라플루오로보레이트, 암모늄 테트라플루오로보레이트 및 이들의 혼합물일 수 있다. 또한, 촉매는 인 및 플루오로보레이트 화합물의 혼합물일 수 있다. 기타 소듐 염, 예컨대 소듐 설페이트, 소듐 니트레이트, 소듐 카보네이트가 또한 또는 대안적으로 촉매로서 사용될 수 있다.
촉매는 수성 결합제 조성물에, 결합제 조성물 중의 총 고체의 약 0 중량% 내지 약 10 중량% 의 양, 제한 없이, 약 1 중량% 내지 약 5 중량%, 또는 약 2 중량% 내지 약 4.5 중량%, 또는 약 2.8 중량% 내지 약 4.0 중량%, 또는 약 3.0 중량% 내지 약 3.8 중량% 의 양으로 존재할 수 있다.
임의로, 수성 결합제 조성물은 적어도 하나의 커플링제를 함유할 수 있다. 적어도 하나의 예시적인 구현예에서, 커플링제는 실란 커플링제이다. 커플링제(들) 은 결합제 조성물에, 결합제 조성물 중의 총 고체의 약 0.01 중량% 내지 약 5 중량%, 약 0.01 중량% 내지 약 2.5 중량%, 또는 약 0.05 중량% 내지 약 1.5 중량%, 또는 약 0.1 중량% 내지 약 1.0 중량% 의 양으로 존재할 수 있다.
결합제 조성물에 사용될 수 있는 실란 커플링제의 비-제한적인 예는 작용기 알킬, 아릴, 아미노, 에폭시, 비닐, 메타크릴옥시, 우레이도, 이소시아네이토 및 머캅토를 특징으로 할 수 있다. 예시적인 구현예에서, 실란 커플링제(들) 은 아민 (1 차, 2 차, 3 차 및 4 차), 아미노, 이미노, 아미도, 이미도, 우레이도, 또는 이소시아네이토와 같은 하나 이상의 작용기를 갖는 하나 이상의 질소 원자를 함유하는 실란을 포함한다. 적합한 실란 커플링제의 구체적인, 비-제한적 예는 제한 없이, 아미노실란 (예, 트리에톡시아미노프로필실란; 3-아미노프로필-트리에톡시실란 및 3-아미노프로필-트리히드록시실란), 에폭시 트리알콕시실란 (예, 3-글리시독시프로필트리메톡시실란 및 3-글리시독시프로필트리에톡시실란), 메타크릴 트리알콕시실란 (예, 3-메타크릴옥시프로필트리메톡시실란 및 3-메타크릴옥시프로필트리에톡시실란), 탄화수소 트리알콕시실란, 아미노 트리히드록시실란, 에폭시 트리히드록시실란, 메타크릴 트리히드록시 실란 및/또는 탄화수소 트리히드록시실란을 포함한다. 하나 이상의 예시적인 구현예에서, 실란은 아미노실란, 예컨대 γ-아미노프로필트리에톡시실란이다.
임의로, 수성 결합제 조성물은 가공 보조제를 포함할 수 있다. 가공 보조제는 가공 보조제가 섬유 형성 및 배향의 프로세싱을 용이하게 하도록 기능하는 한, 특별히 제한되지 않는다. 가공 보조제는 결합제 적용 분포 균일성을 개선하고, 결합제 점도를 감소시키고, 성형 후 램프 높이를 증가시키고, 수직 중량 분포 균일성을 개선하고/하거나 성형 및 오븐 경화 프로세스에서 결합제 탈수를 가속화하기 위해 사용될 수 있다. 가공 보조제는 결합제 조성물에, 결합제 조성물 중의 총 고체 함량을 기준으로 0 중량% 내지 약 10 중량%, 약 0.1 중량% 내지 약 5.0 중량%, 또는 약 0.3 중량% 내지 약 2.0 중량%, 또는 약 0.5 중량% 내지 1.0 중량% 의 양으로 존재할 수 있다. 일부 예시적인 구현예에서, 수성 결합제 조성물에는 임의의 가공 보조제가 실질적으로 또는 완전히 없다.
가공 보조제의 예는 소포제, 예컨대 미네랄, 파라핀 또는 식물성 오일의 에멀젼 및/또는 분산액; 폴리디메틸실록산 (PDMS) 유체의 분산액, 및 폴리디메틸실록산 또는 다른 물질로 소수성화된 실리카를 포함한다. 추가의 가공 보조제는 에틸렌비스-스테아라미드 (EBS) 또는 소수성화된 실리카와 같은 아미드 왁스로 만들어진 입자를 포함할 수 있다. 결합제 조성물에 사용될 수 있는 추가 가공 보조제는 계면활성제이다. 결합제 원자화, 습윤 및 계면 접착을 돕기 위해 하나 이상의 계면활성제가 결합제 조성물에 포함될 수 있다.
계면활성제는 특별히 제한되지 않으며, 계면활성제, 예컨대 제한 없이, 이온성 계면활성제 (예, 설페이트, 설포네이트, 포스페이트 및 카르복실레이트); 설페이트 (예, 알킬 설페이트, 암모늄 라우릴 설페이트, 소듐 라우릴 설페이트 (SDS), 알킬 에테르 설페이트, 소듐 라우레스 설페이트 및 소듐 미레스 설페이트); 양쪽성 계면활성제 (예, 알킬베타인, 예컨대 라우릴-베타인); 설포네이트 (예, 디옥틸 소듐 설포석시네이트, 퍼플루오로옥탄설포네이트, 퍼플루오로부탄설포네이트 및 알킬 벤젠 설포네이트); 포스페이트 (예, 알킬 아릴 에테르 포스페이트 및 알킬 에테르 포스페이트); 카르복실레이트 (예, 알킬 카르복실레이트, 지방산 염 (비누), 소듐 스테아레이트, 소듐 라우로일 사르코시네이트, 카르복실레이트 플루오로계면활성제, 퍼플루오로나노에이트 및 퍼플루오로옥타노에이트); 양이온성 (예, 알킬아민 염, 예컨대 라우릴아민 아세테이트); pH 의존성 계면활성제 (1 차, 2 차 또는 3 차 아민); 영구적으로 하전된 4 차 암모늄 양이온 (예, 알킬트리메틸암모늄 염, 세틸 트리메틸암모늄 브로마이드, 세틸 트리메틸암모늄 클로라이드, 세틸피리디늄 클로라이드 및 벤제토늄 클로라이드); 및 쯔비터성 계면활성제, 4 차 암모늄 염 (예, 라우릴 트리메틸 암모늄 클로라이드 및 알킬 벤질 디메틸암모늄 클로라이드), 및 폴리옥시에틸렌알킬아민을 포함한다.
결합제 조성물과 함께 사용될 수 있는 적합한 비이온성 계면활성제에는 폴리에테르 (예, 에틸렌 옥시드 및 프로필렌 옥시드 축합물, 이는 직쇄 및 분지쇄 알킬 및 알카릴 폴리에틸렌 글리콜 및 폴리프로필렌 글리콜 에테르 및 티오에테르를 포함함); 약 7 내지 약 18 개의 탄소 원자를 함유하는 알킬 기를 갖고 약 4 내지 약 240 개의 에틸렌옥시 단위를 갖는 알킬페녹시폴리(에틸렌옥시)에탄올 (예, 헵틸페녹시폴리(에틸렌옥시) 에탄올 및 노닐페녹시폴리(에틸렌옥시) 에탄올); 소르비탄, 소르비드, 만니탄 및 만니드를 포함하는 헥시톨의 폴리옥시알킬렌 유도체; 부분 장쇄 지방산 에스테르 (예, 소르비탄 모노라우레이트, 소르비탄 모노팔미테이트, 소르비탄 모노스테아레이트, 소르비탄 트리스테아레이트, 소르비탄 모노올레에이트 및 소르비탄 트리올레에이트의 폴리옥시알킬렌 유도체); 에틸렌 옥시드와 소수성 염기의 축합물, 염기는 프로필렌 옥시드를 프로필렌 글리콜과 축합하여 형성됨; 황 함유 축합물 (예, 에틸렌 옥시드를 고급 알킬 머캅탄, 예컨대 노닐, 도데실 또는 테트라데실 머캅탄과, 또는 알킬기가 약 6 내지 약 15 개의 탄소 원자를 함유하는 알킬티오페놀과 축합하여 제조된 축합물); 장쇄 카르복실산 (예, 라우르산, 미리스트산, 팔미트산 및 올레산, 예컨대 톨유 지방산) 의 에틸렌 옥시드 유도체; 장쇄 알코올 (예, 옥틸, 데실, 라우릴 또는 세틸 알코올) 의 에틸렌 옥시드 유도체; 및 에틸렌 옥시드/프로필렌 옥시드 공중합체가 포함된다.
적어도 하나의 예시적인 구현예에서, 계면활성제는 Dynol 607 (이것은 2,5,8,11-테트라메틸-6-도데신-5,8-디올임), SURFONYL® 420, SURFONYL® 440, 및 SURFONYL® 465 (이들은 에톡시화 2,4,7,9-테트라메틸-5-데신-4,7-디올 계면활성제임 (Evonik Corporation (Allentown, Pa.) 에서 시판됨)), Stanfax (소듐 라우릴 설페이트), Surfynol 465 (에톡시화 2,4,7,9-테트라메틸-5-데신-4,7-디올), Triton™ GR-PG70 (1,4-비스(2-에틸헥실) 소듐 설포석시네이트) 및 Triton™ CF-10 (폴리(옥시-1,2-에탄디일), 알파-(페닐메틸)-오메가-(1,1,3,3-테트라메틸부틸)페녹시) 중 하나 이상을 포함한다. 결합제 조성물은 또한 pH 를 원하는 수준으로 조정하기에 충분한 양으로 pH 조정제로서 유기 및/또는 무기 산 및 염기를 포함할 수 있다. 의도된 적용에 따라, 결합제 조성물의 성분의 상용성을 용이하게 하거나, 다양한 유형의 섬유와 기능하도록 pH 를 조정할 수 있다. 일부 예시적인 구현예에서, pH 조절제는 결합제 조성물의 pH 를 산성 pH 로 조절하는데 이용된다. 적합한 산성 pH 조절제의 예는 무기산, 예컨대 제한 없이 황산, 인산 및 붕산 및 또한 유기산, 예컨대 p-톨루엔설폰산, 모노- 또는 폴리카르복실산, 예컨대 제한 없이, 시트르산, 아세트산 및 이들의 무수물, 아디프산, 옥살산 및 이들의 상응하는 염을 포함한다. 또한, 무기 염은 산 전구체일 수 있다. 산은 pH 를 조정하고, 일부 경우에 상기 논의된 바와 같이 가교제로서 작용한다. 다른 예시적인 구현예에서, 결합제 조성물의 pH 를 증가시키기 위해 유기 및/또는 무기 염기가 포함될 수 있다. 일부 예시적인 구현예에서, 염기는 휘발성 또는 비-휘발성 염기일 수 있다. 예시적인 휘발성 염기는 예를 들어 암모니아 및 알킬-치환 아민, 예컨대 메틸 아민, 에틸 아민 또는 1-아미노프로판, 디메틸 아민 및 에틸 메틸 아민을 포함한다. 예시적인 비-휘발성 염기는 예를 들어 소듐 히드록시드, 포타슘 히드록시드, 소듐 카보네이트 및 t-부틸암모늄 히드록시드를 포함한다.　
미경화된 상태에서, 결합제 조성물의 pH 는 사이의 모든 양 및 범위를 포함하여 약 2 내지 약 5 의 범위일 수 있다. 일부 예시적인 구현예에서, 미경화된 상태에서 결합제 조성물의 pH 는 약 2.2-4.0, 약 2.5-3.8 및 약 2.6-3.5 이다. 경화 후, 결합제 조성물의 pH 는 적어도 6.0, 약 6.5 내지 7.2, 또는 약 6.8 내지 7.2 의 수준으로 상승할 수 있다.
임의로, 결합제는 먼지 억제제를 함유하여 절연 물질의 후속 제작 및 설치에 악영향을 미칠 수 있는 무기 및/또는 유기 입자의 존재를 감소 또는 제거할 수 있다. 먼지 억제제는 임의의 통상적인 미네랄 오일, 미네랄 오일 에멀젼, 천연 또는 합성 오일, 바이오계 오일 또는 윤활제, 예컨대 제한 없이, 실리콘 및 실리콘 에멀젼, 폴리에틸렌 글리콜 및 오븐 내부의 오일 증발을 최소화하기 위해 인화점이 높은 임의의 석유 또는 비-석유 오일일 수 있다.
일부 예시적인 구현예에서, 수성 결합제 조성물은 약 10 중량% 이하, 약 8 중량% 이하, 또는 약 6 중량% 이하의 분진 억제제를 포함한다. 다양한 예시적인 구현예에서, 수성 결합제 조성물은 0 중량% 내지 10 중량%, 약 1.0 중량% 내지 약 7.0 중량%, 또는 약 1.5 중량% 내지 약 6.5 중량% 또는 약 2.0 중량% 내지 약 6.0 중량%, 또는 약 2.5 중량% 내지 5.8 중량% 의 분진 억제제를 포함한다.
결합제는 강화 섬유에 적용하기 위해 활성 고체를 용해시키거나 분산시키기 위해 물을 추가로 포함한다. 물은 강화 섬유에의 적용에 적합한 점도로 수성 결합제 조성물을 희석시키고 섬유에 원하는 고체 함량을 달성하기에 충분한 양으로 첨가될 수 있다. 본 결합제 조성물은 전통적인 페놀-우레아 포름알데히드 또는 탄수화물계 결합제 조성물보다 더 낮은 고체 함량을 함유할 수 있는 것으로 밝혀졌다. 특히, 결합제 조성물은 5 중량% 내지 35 중량% 의 결합제 고체, 제한 없이 10 중량% 내지 30 중량%, 12 중량% 내지 20 중량%, 및 15 중량% 내지 19 중량% 의 결합제 고체를 포함할 수 있다. 이 수준의 고체는 본 결합제 조성물이 전통적인 결합제 조성물보다 많은 물을 포함할 수 있음을 나타낸다. 그러나, 결합제 조성물의 높은 경화 속도로 인해, 결합제는 높은 램프 수분 수준 (약 8% -10%) 으로 가공될 수 있고, 결합제 조성물은 전통적인 결합제 조성물보다 수분 제거가 덜 필요하다. 결합제 함량은 점화 손실 (LOI) 로서 측정될 수 있다. 특정 구현예에서, LOI 는 5% 내지 20%, 제한 없이 10% 내지 17%, 12% 내지 15% 및 13% 내지 14.5% 이다.
일부 예시적인 구현예에서, 결합제 조성물은 LOI 가 낮은 전통적인 페놀 또는 전분-하이브리드 결합제 조성물과 유사하거나 더 높은 성능을 달성할 수 있다.
일부 예시적인 구현예에서, 수성 결합제 조성물은 또한 하나 이상의 첨가제, 예컨대 커플링제, 증량제, 가교 밀도 증강제, 탈취제, 산화방지제, 먼지 억제제, 살생물제, 내습제, 또는 이들의 조합을 포함할 수 있다. 임의로, 결합제는 제한 없이, 염료, 안료, 추가 충전제, 착색제, UV 안정화제, 열 안정화제, 소포제, 유화제, 보존제 (예, 소듐 벤조에이트), 부식 억제제 및 이들의 혼합물을 포함할 수 있다. 프로세스 및 제품 성능의 개선을 위해 다른 첨가제가 결합제 조성물에 첨가될 수 있다. 이러한 첨가제는 윤활제, 습윤제, 대전방지제 및/또는 발수제를 포함한다. 첨가제는 결합제 조성물에, 결합제 조성물의 총 고체 함량을 기준으로 미량 (예컨대, 결합제 조성물의 약 0.1 중량% 미만) 내지 약 10 중량% 이하까지 존재할 수 있다.
일부 예시적인 구현예에서, 수성 결합제 조성물에는 단량체성 카르복실산 성분이 실질적으로 없다. 예시적인 단량체성 폴리카르복실산 성분은 아코니트산, 아디프산, 아젤라산, 부탄 테트라 카르복실산 이수화물, 부탄 트리카르복실산, 클로렌드산 무수물, 시트라콘산, 시트르산, 디시클로펜타디엔-말레산 부가물, 디에틸렌트리아민 펜트아세트산 펜타소듐 염, 디펜텐 및 말레산 무수물의 부가물, 엔도메틸렌헥사클로로프탈산 무수물, 에틸렌디아민 테트라아세트산 (EDTA), 완전 말레이트화 로진, 말레이트화 톨유 지방산, 푸마르산, 글루타르산, 이소프탈산, 이타콘산, 말레이트화 로진-알코올에 이어서 카르복실산으로의 포타슘 퍼옥시드로의 산화 불포화, 말산, 말레산 무수물, 메사콘산, 옥살산, 프탈산 무수물, 폴리락트산, 세바스산, 숙신산, 타르타르산, 테레프탈산, 테트라브로모프탈산 무수물, 테트라클로로프탈산 무수물, 테트라히드로프탈산 무수물, 트리멜리트산 무수물 및 트리메스산을 포함한다.
다양한 예시적인 구현예에서, 수성 결합제 조성물은 장쇄 폴리올 (예, 완전 또는 부분 가수분해된 폴리비닐 알코올), 1 차 가교제 (예, 중합체성 폴리카르복실산), 및 2 차 가교제 (예, 당 알코올) 를 포함한다. 특정한 예시적인 구현예에 따른 본 발명의 결합제 조성물에 사용되는 성분의 범위는 표 1 에 언급된다.
표 1
Figure pct00001

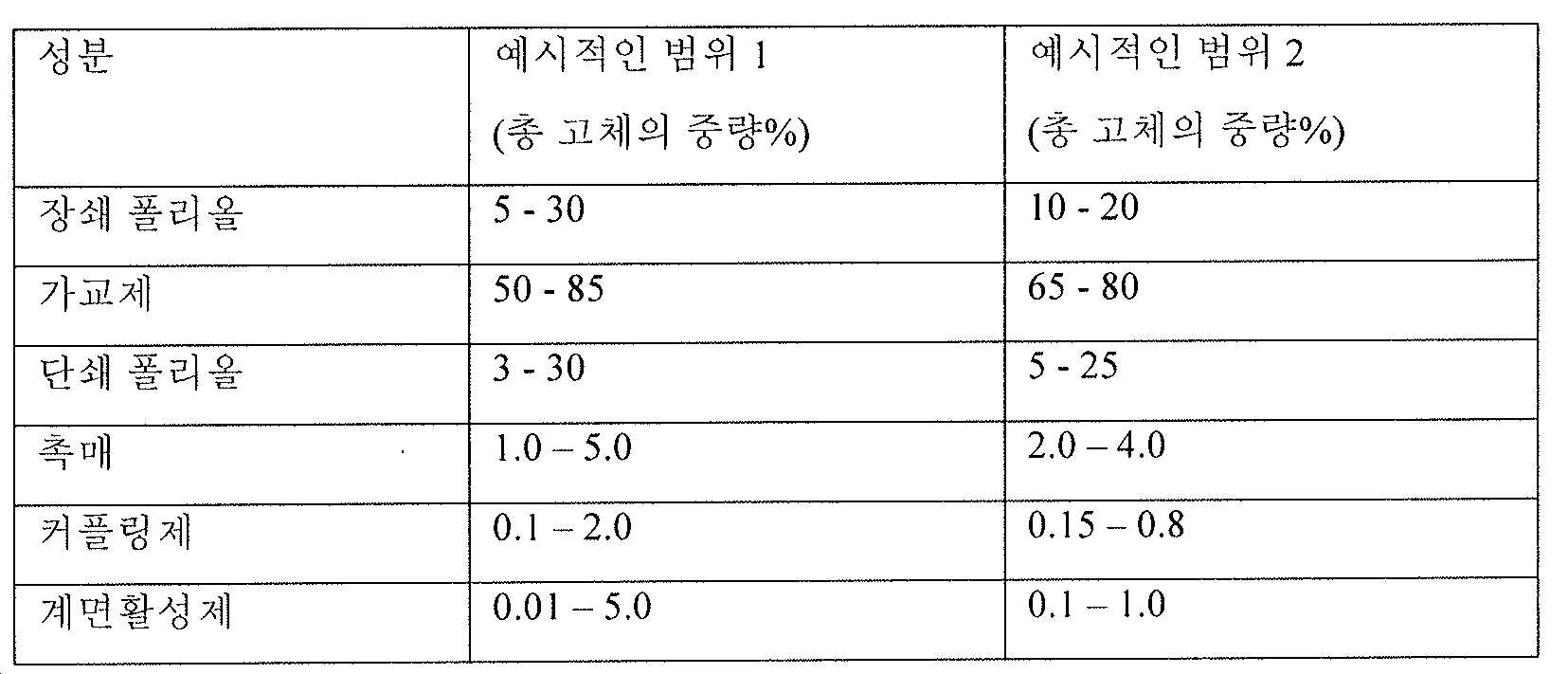

본 발명의 다양한 예시적인 구현예에 따른 수성 결합제 조성물은 표 2 에 제시되어 있는 촉매/촉진제 (예, 소듐 하이포포스파이트), 계면활성제 및/또는 커플링제 (예, 실란) 를 추가로 포함할 수 있다.
표 2
Figure pct00002
일부 예시적인 구현예에서, 결합제 조성물은 결합제 약 1 g 당 약 1000 g 의 탈이온수를 사용하여 실온에서 2 시간 동안 탈이온수로 수용성 물질을 추출함으로써 결정된 바와 같이 감소된 수준의 경화-후 수용성 물질을 갖도록 제형화된다. 경화 후 수용성 물질의 수준이 높을수록 물 및/또는 고온/습윤 환경에 노출될 때/된 경우 경화된 물질이 침출될 가능성이 더 높다. 일부 예시적인 구현예에서, 결합제 조성물은 6 중량% 이하의 경화 후 수용성 물질을 갖는다. 일부 예시적인 구현예에서, 결합제 조성물은 5.0 중량% 미만, 4.0 중량% 미만, 3.0 중량% 미만, 2.5 중량% 미만, 2.0 중량% 미만, 1.5 중량% 미만, 또는 1.0 중량% 미만을 포함하여 5.0 중량% 미만의 경화 후 수용성 물질을 갖는다. 경화 후 수용성 물질의 수준을 6.0 중량% 이하로 감소시키는 것은 6.0 중량% 초과의 경화 후 수용성 물질을 갖는 다른 유사한 결합제 조성물과 비교하여, 결합제 조성물의 인장 강도를 개선시킬 것이라는 것이 발견되었다.
경화 후 결합제 조성물에 남아 있는 수용성 물질의 양은 결합제 중의 카르복실산 기의 양에 의해 적어도 부분적으로 결정될 수 있다. 특히, 과량의 산 기는 수용성 함량을 증가시켜 경화 후 수용성 물질을 증가시킨다. 표 3 에 나타낸 바와 같이, 하기, 비교예 1 및 2 는 고도로 산성인 COOH/OH 비를 가지므로, 허용할 수 없게 높은 백분율의 경화 후 수용성 물질을 초래한다. 대조적으로, 경화 후 남아있는 수용성 물질의 백분율은 1/0.1 이하의 COOH/OH 비에서 실질적으로 감소한다.
표 3
Figure pct00003
또한, 허용가능하게 낮은 수준 (예, 6 중량% 이하) 의 경화 후 수용성 물질을 갖는 결합제 조성물을 생성하도록 총 폴리올 함량이 적어도 10 중량% 의 하나 이상의 단쇄 폴리올을 함유해야 한다는 것이 추가로 발견되었다. 이는 일반적으로 소르비톨과 같은 단쇄 폴리올이 높은 수 용해도를 갖기 때문에 특히 놀랍다. 따라서, 소르비톨의 수준을 증가시키는 것은 결합제 조성물 중의 수용성 물질의 양을 증가시킬 것으로 예상된다.
일부 예시적인 구현예에서, 결합제 조성물은 30% 고체 이하에서 약 400 cP 미만, 30% 고체 이하에서 약 300 cP 미만, 30% 고체 이하에서 약 200 cP 미만의 점도를 갖는다. 다양한 예시적인 구현예에서, 결합제 조성물의 점도는 30% 고체 이하에서 250 cP 이하이다.
본 발명의 섬유 제품은 복수의 랜덤하게 배향된 섬유를 포함한다. 특정한 예시적인 구현예에서, 복수의 랜덤하게 배향된 섬유는 제한 없이, 유리 섬유, 유리 울 섬유, 미네랄 울 섬유, 슬래그 울 섬유, 스톤 울 섬유, 세라믹 섬유, 금속 섬유 및 이들의 조합을 포함하는 미네랄 섬유이다.
임의로, 탄소, 폴리에스테르, 폴리에틸렌, 폴리에틸렌 테레프탈레이트, 폴리프로필렌, 폴리아미드, 아라미드 및/또는 폴리아라미드 섬유와 같은 천연 섬유 및/또는 합성 섬유와 같은 다른 강화 섬유가 부직포 섬유 매트에 사용될 수 있다. 본원에 사용된 용어 "천연 섬유" 는 제한 없이, 줄기, 종자, 잎, 뿌리 또는 체관부를 포함하는 식물의 임의의 부분으로부터 추출된 식물 섬유를 지칭한다. 강화 섬유 재료로서 사용하기에 적합한 천연 섬유의 예는 목재 섬유, 셀룰로오스 섬유, 짚, 나무 토막, 목재 스트랜드, 면, 황마, 대나무, 라미, 사탕수수, 대마, 야자 껍질, 린넨, 케나프, 사이잘, 아마, 헤네킨 및 이들의 조합을 포함한다. 부직포 제품은 전적으로 하나의 유형의 섬유로 형성될 수 있거나, 또는 이들은 섬유 유형의 조합으로 형성될 수 있다. 예를 들어, 절연 제품은 원하는 용도에 따라 다양한 유형의 유리 섬유의 조합 또는 상이한 무기 섬유 및/또는 천연 섬유의 다양한 조합으로 형성될 수 있다. 특정한 예시적인 구현예에서, 절연 제품은 전체적으로 유리 섬유로 형성된다.
본 발명을 일반적으로 설명하였지만, 단지 예시의 목적으로 본원에 제공되며 달리 명시되지 않는 한 모두 배제되거나 제한적으로 의도되지 않는 특정한 특정 실시예를 참조하여 추가로 이해될 수 있다.
실시예 1

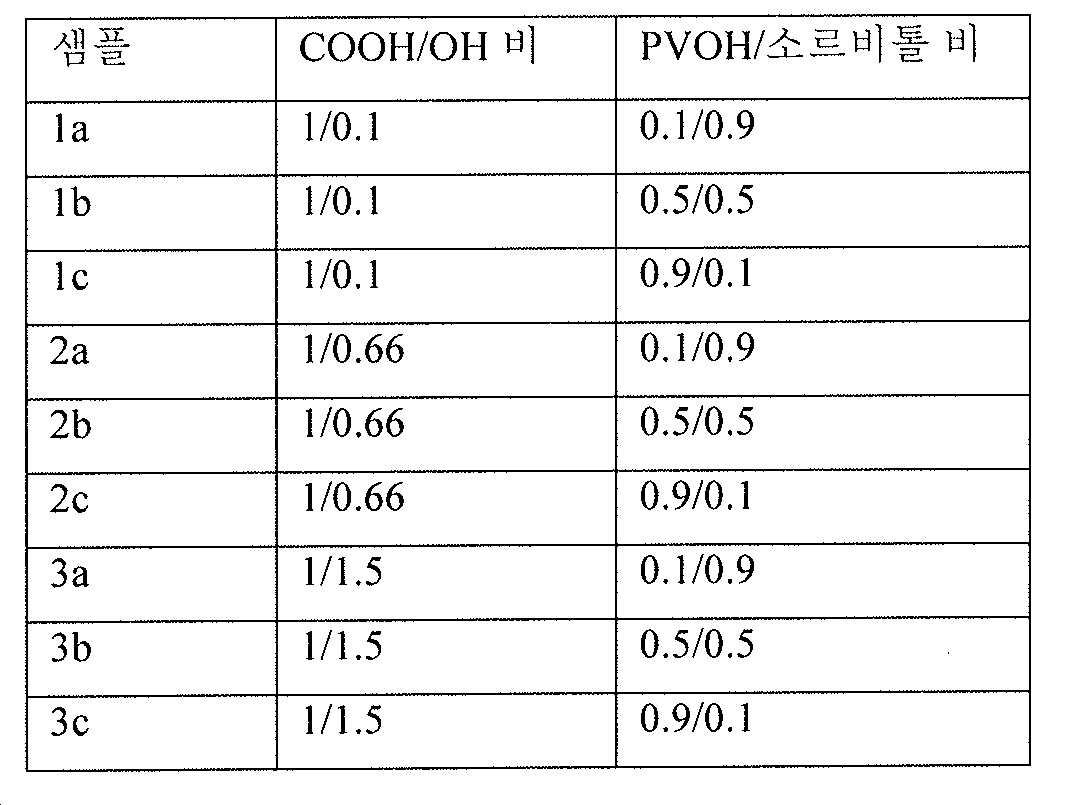

카르복실산/히드록실 비를 다양하게 하고 폴리비닐 알코올/소르비톨 비를 다양하게 한 결합제 제형을 사용하여 스트립으로 절단된 박판 보드 (425 °F 경화 온도 및 0.125 인치 두께) 를 형성하였다. 이들 비는 표 5 에서 하기에 명시된다. 각 보드 스트립은 3 점 굽힘 시험을 거쳤으며, 여기서 각 스트립의 중간에 하중을 가하고 파단 전에 보드 스트립이 견딜 수 있는 하중의 양을 측정하였다. 결과는 도 1 에 명시된다.
표 4
Figure pct00004
도 1 에 도시된 바와 같이, 각각의 카르복실산/히드록실 기 비 내에서, 굴곡 스트레스/중량/LOI 는 폴리비닐 알코올/소르비톨 비에 따라 증가 또는 감소하였다. 굴곡 스트레스는 1/8" 두께를 갖는 2" x 6" 보드를 사용하는 3 점 굽힘 시험 (즉, 파단될 때까지의 힘) 이다. 카르복실산/히드록실 기 비가 1/0.66 일 때 전체적으로 가장 높은 굴곡 스트레스/LOI 가 달성되었다. 또한, 이 비 내에서, 폴리비닐 알코올/소르비톨 비가 0.5/0.5 일 때 굴곡 스트레스/LOI 가 추가로 증가되었다. 실제로, 약 0.5/0.5 의 폴리비닐 알코올/소르비톨 비는 각 세트의 카르복실산/히드록실 기 비 내에서 가장 높은 굴곡 스트레스를 나타냈다.
실시예 2
COOH/OH 및 장쇄 폴리올/단쇄 폴리올 비를 다양하게 한 결합제 조성물을 사용하여 폭 9.5 mm, 두께 0.5 mm 및 길이 97 mm 를 갖는 부직포 유리섬유 결합제 함침 필터 (BIF) 시트를 형성하였다. 부직포 유리섬유 BIF 시트를 425 ℉ 에서 3 분 30 초 동안 경화시켰다. 각 샘플에 대한 인장 강도, 점화 손실 (LOI) 및 LOI 로 나눈 인장 강도 (인장 강도/LOI) 를 주위 조건 및 증기 ("고온/습윤") 조건 하에서 측정하였다. 인장 강도는 Instron (2 인치/분의 인장 속도) 을 사용하여 측정되었다. 강화 섬유의 LOI 는 섬유로부터 결합제 조성물을 연소시키거나 열분해하기에 충분한 온도로 섬유를 가열한 후 섬유가 경험하는 중량의 감소이다. LOI 는 TAPPI T-1013 OM06, Loss on Ignition of Fiberglass Mats (2006) 에 기술된 절차에 따라 측정되었다. 고온/습윤 환경을 조성하기 위해, 필터 시트를 60 분 동안 400 내지 500 psi 의 압력에서 240 ℉ 의 오토클레이브에 넣었다.
도 2 에 도시된 바와 같이, 인장/LOI 는 일반적으로 조성물 중 단쇄 폴리올의 비가 증가할 때 (COOH/OH 비가 1/0.1 이내) 주위 및 고온/습윤 조건 모두에서 증가하는 것으로 나타났다. 이 관계는 경화 후 조성물에 남아 있는 수용성 수준과 일치하는 것으로 보인다 (도 3). 도 3 은 단쇄 폴리올의 비가 증가함에 따라, 경화 후 조성물 중의 수용성 물질의 백분율이 감소한다는 것을 나타낸다.
COOH/OH 비가 도 4 및 5 에 표시된 대로 1/1.5 로 조정되면 이러한 관계가 계속된다. 그러나, 특히, 경화 후 조성물에 남아 있는 수용성 물질의 백분율은 이 COOH/OH 범위에서 실질적으로 더 낮다. 예를 들어, 임의의 단쇄 폴리올이 결여된 조성물에서도, 수용성 물질의 백분율은 8.0% 미만이고 일부 단쇄 폴리올이 첨가된 후, 백분율은 5.0% 미만으로 떨어진다.
COOH/OH 비가 1/0.5, 1/0.1 및 1/1 로 조정되면, 그러나 수용성 물질 백분율이 단쇄 폴리올의 비가 증가함에 따라 비슷하게 감소하지만, 주위 및 고온/습윤 인장 강도는 장쇄/단쇄 폴리올 비에 관계 없이 비교적 일정하게 유지되었다. 도 6 내지 9 를 참조한다. 그러나, COOH/OH 비가 1/0.5 일 때, 최고 주위 인장 강도/LOI 는 0.5/0.5 및 0.3/0.7 의 장쇄/단쇄 폴리올 비에서 입증되었음 (각각, 약 44 및 45 의 인장 강도/LOI) 을 주지해야만 한다.
도 10 은 1/0.1 내지 1/10 의 다양한 COOH/OH 비를 갖는 결합제 조성물로 함침된 필터 시트에 대한 인장/LOI 의 이동을 도시한다. 예시된 바와 같이, COOH/OH 비가 너무 낮거나 너무 높지 않을 때 주위 및 고온/습윤 조건 모두에서 최적의 인장/LOI 를 볼 수 있다. COOH/OH 비가 너무 높거나 너무 낮으면, 고온/습윤 인장/LOI 가 발생하여, 강도 특성이 불충분하다.
실시예 3
다양한 비율의 결합제 조성물을 사용하여 유리섬유 절연 보드 (예, 천장 타일) 을 형성하였다. 본 출원에 따른 결합제 조성물 (다양한 비의 폴리아크릴산/소르비톨/폴리비닐 알코올로 PAA/S/PVOH 로 표지됨) 로 형성된 절연 보드를 종래의 탄수화물계 결합제 조성물 ("전분-하이브리드 결합제 보드") 및 페놀 우레아 포름알데히드 결합제 조성물 ("PUF 보드") 둘 다를 사용하여 형성된 보드와 비교하였다. 각 샘플에 대한 탄성률, 압축 강도 (델타 b) 및 처짐 (인치) 을 주위 조건 하에서 측정하였다.
도 11 에 도시된 바와 같이, 각각의 PAA/S/PVOH 절연 보드 샘플은 종래의 탄수화물계 결합제 조성물 및 페놀 우레아 포름알데히드계 결합제 조성물 둘 다와 비교하여, 개선된 굴곡 탄성률을 나타냈다. PAA/S/PVOH 50:20:30 및 PAA/S/PVOH 60:10:30 은 각각, 약 70 psi 및 68 psi 의 굽힘 탄성률 수준으로, 가장 큰 향상을 보였다. 반대로, PUF 보드는 약 46 psi 의 굴곡 탄성률을 보였고, 전분-하이브리드 결합제 보드는 약 31 psi 의 탄성률을 보였다. 일부 예시적인 구현예에서, 본 발명의 개념에 따른 약 1 인치의 두께 및 약 6 lbs/ft3 의 밀도를 갖는 절연 보드는 적어도 40 psi, 적어도 45 psi, 적어도 50 psi 및 적어도 55 psi 의 탄성률을 달성한다.
도 12 는 90 F/90% rH (상대 습도) 의 고온/습윤 환경에서 정해진 일 수 후에 다양한 4'x 4' 절연 보드 패널에 의해 관찰되는 처짐을 보여준다.
도 12 에 도시된 바와 같이, 보다 낮은 수준의 PVOH 를 갖는 PAA/S/PVOH 결합제 조성물 (즉, PAA/S/PVOH 60:20:15 및 PAA/S/PVOH 75:10:15) 은 PUF 보드 및 전분-하이브리드 결합제 보드 둘 다보다 고온/습윤 조건 하에서 처짐이 적은 것을 보여주었다. 이는 결합제 조성물 중의 장쇄 폴리올을 낮추는 것이 매우 높은 표준의 고온 및 습윤 성능을 필요로 하는 적용에서 고온/습윤 성능을 개선시키는 데 도움이 될 수 있음을 나타낸다.
도 13 은 상이한 결합제 및 LOI% 의 유리섬유 보드 제품의 10% 변형에서의 압축 강도를 도시한다. 시험은 ASTM 방법 C-165 에 따라, 두께가 약 1" 이고 밀도가 약 6 lb/ft2 인, 6" x 6" 절연 보드에서 수행하였다. 도 13 에 도시된 바와 같이, PAA/S/PVOH 결합제로 형성된 절연 보드의 압축 강도는 약 260 lbs/ft2 에서 500 lbs/ft2 를 넘는 압축 강도를 나타내서, 전분-하이브리드 결합제 및 PUF 결합제 둘 다로 형성된 절연 보드의 압축 강도를 초과하였다. 일부 예시적인 구현예에서, 본 발명의 개념에 따른 두께가 약 1 인치인 6 "x 6" 절연 보드는 적어도 200 lbs/ft2, 적어도 300 lbs/ft2, 적어도 400 lbs/ft2, 및 적어도 500 lbs/ft2 의 압축 강도를 달성한다.
도 14 는 상이한 결합제 및 LOI% 의 유리섬유 보드 제품의 파손 시 결합 강도를 도시한다. 이 시험은 두께가 약 1" 이고 밀도가 약 6 lb/ft2 인 6"x 6" 절연 보드의 Z 방향 강도를 측정한다. 도 14 에 도시된 바와 같이, PAA/S/PVOH 결합제로 형성된 절연 보드의 결합 강도는 전분-하이브리드 결합제로 형성된 절연 보드의 결합 강도를 초과하였다. 또한, PAA/S/PVOH 결합제로 형성된 절연 보드는 약 10 lbs/ft2 에서 15 lbs/ft2 가 넘는 결합 강도를 나타내, PUF 결합제로 형성된 절연 보드에 필적하는 결합 강도를 보였다. 일부 예시적인 구현예에서, 본 발명의 개념에 따른 두께가 약 1 인치인 6" x 6" 절연 보드는 적어도 7.5 lbs/ft2/LOI, 적어도 10 lbs/ft2/LOI, 적어도 12.5 lbs/ft2/LOI, 및 적어도 15 lbs/ft2/LOI 의 결합 강도를 달성한다.
예시된 제품 및 프로세스의 많은 보다 상세한 양상은 당 업계에 공지되어 있으며, 이러한 양상은 일반적인 발명의 개념을 간결하게 제시하기 위해 생략되었다는 것을 이해할 것이다. 본 발명은 특정 수단, 물질 및 구현예를 참조하여 설명되었지만, 당업자는 본 발명의 본질적인 특성을 쉽게 확인할 수 있고 상기 기재되고 첨부된 청구범위에 언급된 본 발명의 취지 및 범주를 벗어나지 않는 다양한 용도 및 특성에 맞게 다양한 변경 및 수정이 이루어질 수 있다.

Claims (21)

  1. 하기를 포함하는 수성 결합제 조성물:
    적어도 2 개의 히드록실 기 및 적어도 2,000 달톤의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올;
    적어도 2 개의 카르복실산 기를 포함하는 가교제; 및
    적어도 2 개의 히드록실 기 및 2,000 달톤 미만의 수 평균 분자량을 갖는 단쇄 폴리올, 카르복실산 기 대 히드록실 기의 몰 당량의 비는 약 1/0.05 내지 약 1.0/5.0 이고, 장쇄 폴리올 대 단쇄 폴리올의 비는 약 0.1/0.9 내지 약 0.9/0.1 임.
  2. 제 1 항에 있어서, 상기 가교제가 중합체성 폴리카르복실산인 수성 결합제 조성물.
  3. 제 1 항에 있어서, 상기 가교제가 아크릴산의 공중합체의 단독중합체를 포함하는 수성 결합제 조성물.
  4. 제 1 항에 있어서, 상기 가교제가 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 50 중량% 내지 약 85 중량% 의 양으로 결합제 조성물에 존재하는 수성 결합제 조성물.
  5. 제 4 항에 있어서, 상기 가교제가 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 65 중량% 내지 약 80 중량% 의 양으로 결합제 조성물에 존재하는 수성 결합제 조성물.
  6. 제 1 항에 있어서, 상기 장쇄 폴리올이 폴리비닐 알코올 및 폴리비닐 아세테이트로 이루어진 군으로부터 선택되는 수성 결합제 조성물.
  7. 제 1 항에 있어서, 상기 장쇄 폴리올이 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 5 중량% 내지 약 30 중량% 의 양으로 결합제 조성물에 존재하는 수성 결합제 조성물.
  8. 제 1 항에 있어서, 상기 단쇄 폴리올이 당 알코올, 2,2-비스(메틸올)프로피온산, 트리(메틸올)프로판 및 단쇄 알칸올아민 중 하나 이상을 포함하는 수성 결합제 조성물.
  9. 제 8 항에 있어서, 상기 단쇄 폴리올이 글리세롤, 에리트리톨, 아라비톨, 자일리톨, 소르비톨, 말티톨, 만니톨, 이디톨, 이소말티톨, 락티톨, 셀로비톨, 팔라티니톨, 말토트리톨, 이들의 시럽 및 이들의 혼합물로 이루어진 군으로부터 선택되는 당 알코올을 포함하는 수성 결합제 조성물.
  10. 제 1 항에 있어서, 상기 단쇄 폴리올이 수성 결합제 조성물의 총 고체 함량을 기준으로, 약 3 중량% 내지 약 30 중량% 의 양으로 결합제 조성물에 존재하는 수성 결합제 조성물.
  11. 제 1 항에 있어서, 장쇄 폴리올 대 단쇄 폴리올의 비가 약 0.3/0.7 내지 0.7/0.3 인 수성 결합제 조성물.
  12. 제 1 항에 있어서, 결합제 조성물이 6.0 중량% 이하의 경화 후 수용성 물질 함량을 갖는 수성 결합제 조성물.
  13. 하기를 포함하는 절연 제품:
    복수의 랜덤하게 배향된 섬유; 및
    상기 섬유를 적어도 부분적으로 코팅하는 수성 결합제 조성물, 상기 결합제 조성물은 하기를 포함함:
    적어도 2 개의 히드록실 기 및 적어도 2,000 달톤의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올;
    적어도 2 개의 카르복실산 기를 포함하는 가교제; 및
    적어도 2 개의 히드록실 기 및 2,000 달톤 미만의 수 평균 분자량을 갖는 단쇄 폴리올, 장쇄 폴리올 대 단쇄 폴리올의 비는 약 0.1/0.9 내지 약 0.9/0.1 임.
  14. 제 13 항에 있어서, 섬유가 미네랄 섬유, 천연 섬유 및 합성 섬유 중 하나 이상을 포함하는 절연 제품.
  15. 제 13 항에 있어서, 섬유가 유리 섬유를 포함하는 절연 제품.
  16. 제 13 항에 있어서, 상기 제품의 두께가 약 1 인치이고 밀도가 약 6 lbs/ft3 인 경우, 상기 제품이 적어도 40 psi 의 굴곡 탄성률을 갖는 절연 제품.
  17. 제 13 항에 있어서, 상기 제품의 두께가 약 1 인치이고 밀도가 약 6 lbs/ft3 인 경우, 상기 제품이 적어도 200 lbs/ft2 의 10% 변형시 압축 강도를 갖는 절연 제품.
  18. 제 13 항에 있어서, 상기 제품의 두께가 약 1 인치이고 밀도가 약 6 lbs/ft3 인 경우, 상기 제품이 적어도 7.5 lbs/ft2/LOI 의 파단시 결합 강도를 갖는 절연 제품.
  19. 제 13 항에 있어서, 결합제 조성물 중의 카르복실산 기 대 히드록실 기의 몰 당량의 비가 약 1/0.05 내지 약 1.0/5.0 인 절연 제품.
  20. 하기를 포함하는 절연 제품:
    수성 결합제 조성물로 적어도 부분적으로 코팅된 복수의 랜덤하게 배향된 섬유, 상기 결합제 조성물은 하기를 포함함:
    적어도 2 개의 히드록실 기 및 적어도 2,000 달톤의 수 평균 분자량을 갖는 적어도 하나의 장쇄 폴리올 및 적어도 2 개의 히드록실 기 및 2,000 달톤 미만의 수 평균 분자량을 갖는 적어도 하나의 단쇄 폴리올, 장쇄 폴리올 대 단쇄 폴리올의 비는 약 0.1/0.9 내지 약 0.9/0.1 이고, 상기 제품의 두께가 약 1 인치이고 밀도가 약 6 lbs/ft3 인 경우, 상기 제품은 적어도 200 lbs/ft2 의 10% 변형시 압축 강도를 가짐.
  21. 제 20 항에 있어서, 결합제 조성물 중의 카르복실산 기 대 히드록실 기의 몰 당량의 비가 약 1/0.05 내지 약 1.0/5.0 인 절연 제품.
KR1020207012846A 2017-10-09 2018-10-09 수성 결합제 조성물 Active KR102594229B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201762569778P 2017-10-09 2017-10-09
US62/569,778 2017-10-09
PCT/US2018/054910 WO2019074867A1 (en) 2017-10-09 2018-10-09 AQUEOUS BINDING COMPOSITIONS

Publications (2)

Publication Number Publication Date
KR20200066671A true KR20200066671A (ko) 2020-06-10
KR102594229B1 KR102594229B1 (ko) 2023-10-25

Family

ID=65993812

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207012846A Active KR102594229B1 (ko) 2017-10-09 2018-10-09 수성 결합제 조성물

Country Status (13)

Country Link
US (3) US11136451B2 (ko)
EP (2) EP4306699A3 (ko)
JP (1) JP7219271B2 (ko)
KR (1) KR102594229B1 (ko)
CN (1) CN111201275B (ko)
AU (2) AU2018348020B2 (ko)
CA (1) CA3075644A1 (ko)
ES (1) ES2972660T3 (ko)
HU (1) HUE066157T2 (ko)
MX (3) MX2020003062A (ko)
PL (1) PL3694918T3 (ko)
RU (1) RU2020112202A (ko)
WO (1) WO2019074867A1 (ko)

Families Citing this family (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CA3075644A1 (en) 2017-10-09 2019-04-18 Owens Corning Intellectual Capital, Llc Aqueous binder compositions
AU2020270841A1 (en) * 2019-04-09 2021-12-02 Owens Corning Intellectual Capital, Llc Aqueous binder compositions
WO2020210191A1 (en) * 2019-04-09 2020-10-15 Owens Corning Intellectual Capital, Llc Insulation products formed with aqueous binder compositions
KR20220115583A (ko) * 2019-12-09 2022-08-17 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨 유리섬유 절연 제품
BR112022010567A2 (pt) * 2019-12-09 2022-08-23 Owens Corning Intellectual Capital Llc Produto de isolamento de fibra de vidro
CN114787261B (zh) * 2019-12-09 2024-06-14 欧文斯科宁知识产权资产有限公司 玻璃纤维绝缘产品
US11813833B2 (en) 2019-12-09 2023-11-14 Owens Corning Intellectual Capital, Llc Fiberglass insulation product
US20220064408A1 (en) * 2020-09-01 2022-03-03 Owens Corning Intellectual Capital, Llc Aqueous binder compositions for mineral wool products
US20220106492A1 (en) * 2020-10-01 2022-04-07 Owens Corning Intellectual Capital, Llc Additives for binder compositions in fibrous insulation products
KR20230082034A (ko) 2020-10-01 2023-06-08 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨 B-스테이지 가능한 수성 결합제 조성물
EP4001376A1 (en) 2020-11-13 2022-05-25 Wilsonart LLC Multi-part lignin-based resin system for decorative laminates
CA3221723A1 (en) * 2021-06-04 2022-12-08 Owens Corning Intellectual Capital, Llc Fine fiber insulation product
AU2022284877A1 (en) 2021-06-04 2023-11-02 Owens Corning Intellectual Capital, Llc Fine fiber insulation products with improved thermal properties
MX2025013171A (es) 2023-05-05 2025-12-01 Cargill Inc Sistemas aglutinantes de base biologica
WO2025137029A1 (en) * 2023-12-22 2025-06-26 Owens Corning Intellectual Capital, Llc Coated non-woven fibrous mat
WO2025151395A1 (en) 2024-01-12 2025-07-17 Cargill, Incorporated Bio-based binder systems and dedust compositions
WO2026010693A1 (en) * 2024-07-02 2026-01-08 Basf Se Improved aqueous binders

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7067579B2 (en) * 1998-10-02 2006-06-27 Johns Manville Polycarboxy/polyol fiberglass binder
JP2008542451A (ja) * 2005-05-06 2008-11-27 ディネア オイ ホルムアルデヒドを含まないポリビニルアルコール系硬化性水性組成物

Family Cites Families (243)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE2152596C2 (de) 1971-10-22 1982-09-30 Uhde Gmbh, 4600 Dortmund Verfahren zur Herstellung eines durch chemische Mittel gebundenen nicht gewebten Faserflächengebildes mit hoher Wasserdampfaufnahmefähigkeit und guten Wärmeisolationseigenschaften
US4613627A (en) 1982-12-13 1986-09-23 Usg Acoustical Products Company Process for the manufacture of shaped fibrous products and the resultant product
FR2539000A1 (fr) 1983-01-07 1984-07-13 Challet Heraut Creations Substrat de culture pour les cellules, tissus, organes vegetaux et plantes entieres
US5644880A (en) 1984-02-27 1997-07-08 Georgia-Pacific Corporation Gypsum board and systems containing same
SE8500998D0 (sv) 1985-03-01 1985-03-01 Miden Building System Kommandi Fergborttagningsforfarande
US4777763A (en) 1986-06-17 1988-10-18 Owens-Corning Fiberglas Corporation Plant growing medium
JPH0448689Y2 (ko) 1987-03-31 1992-11-17
US4879173A (en) 1988-01-06 1989-11-07 Georgia-Pacific Corporation Glass mat with reinforcing binder
FR2658030B1 (fr) 1990-02-14 1992-05-29 Saint Gobain Isover Technique de culture hors-sol utilisant des materiaux issus de substrats usages.
DK228390D0 (da) 1990-09-21 1990-09-21 Grodania As Plantedyrkningsmedium af mineralfibre og indeholdende et bindemiddel og et tensid
DE4035249A1 (de) 1990-11-06 1992-05-07 Gruenzweig & Hartmann Formteil aus gebundener mineralwolle zur kultivierunng von pflanzen
US5244695A (en) 1992-03-17 1993-09-14 Air Products And Chemicals, Inc. Aqueous binder saturants used in a process for making nonwoven filters
DE4208733A1 (de) 1992-03-18 1993-09-23 Gruenzweig & Hartmann Aufwuchsmedium fuer pflanzen sowie verfahren zu dessen herstellung
DE4216536A1 (de) 1992-05-19 1993-11-25 Bayer Ag Wasserverdünnbare Polyesterpolyole und ihre Verwendung
US5661213A (en) * 1992-08-06 1997-08-26 Rohm And Haas Company Curable aqueous composition and use as fiberglass nonwoven binder
US5810961A (en) 1993-11-19 1998-09-22 E. Khashoggi Industries, Llc Methods for manufacturing molded sheets having a high starch content
US5679145A (en) 1992-08-11 1997-10-21 E. Khashoggi Industries Starch-based compositions having uniformly dispersed fibers used to manufacture high strength articles having a fiber-reinforced, starch-bound cellular matrix
US5660900A (en) 1992-08-11 1997-08-26 E. Khashoggi Industries Inorganically filled, starch-bound compositions for manufacturing containers and other articles having a thermodynamically controlled cellular matrix
US5300192A (en) 1992-08-17 1994-04-05 Weyerhaeuser Company Wet laid fiber sheet manufacturing with reactivatable binders for binding particles to fibers
US5867937A (en) 1993-03-24 1999-02-09 Smithers-Oasis Company Method for decreasing hydrophobicity of peat, bark and rockwool in soilless mixes used for plant growth, promoting easier, faster and more even watering of such mixes without plant injury and providing activity for future watering
US5318990A (en) 1993-06-21 1994-06-07 Owens-Corning Fiberglas Technology Inc. Fibrous glass binders
FR2727826B1 (fr) 1994-12-09 1997-01-31 Orgel Substrat pour lutte biologique
DE19606393A1 (de) 1996-02-21 1997-08-28 Basf Ag Formaldehydfreie Bindemittel für Formkörper
DE19606394A1 (de) 1996-02-21 1997-08-28 Basf Ag Formaldehydfreie, wäßrige Bindemittel
DE19606392A1 (de) 1996-02-21 1997-08-28 Basf Ag Formaldehydfreie Beschichtungsmittel für Formkörper
US5948833A (en) 1996-06-04 1999-09-07 Rohm And Haas Company Method of reducing yellowing of water-borne road marking paints and composition used therein
DE19735959A1 (de) 1997-08-19 1999-02-25 Basf Ag Verwendung thermisch härtbarer, wässriger Zusammensetzungen als Bindemittel für Formkörper
WO1999016984A1 (en) 1997-09-26 1999-04-08 Ibiden Co., Ltd. Composite refractory building material, method of manufacturing the same, gypsum board, and resin composition
US6197404B1 (en) 1997-10-31 2001-03-06 Kimberly-Clark Worldwide, Inc. Creped nonwoven materials
CA2255556A1 (en) 1997-12-24 1999-06-24 Arcoplast, Inc. Closed edge fiberglass panels
US6123172A (en) 1999-07-22 2000-09-26 Lydall, Inc. Thermal and acoustical insulating shield
AU4190299A (en) 1998-05-28 1999-12-13 Owens Corning Corrosion inhibiting composition for polyacrylic acid based binders
DE19827475A1 (de) 1998-06-19 1999-12-23 Wacker Chemie Gmbh Faserbindepulver-Zusammensetzung zur Verwendung für die Verfestigung von Fasermaterialien
US6774071B2 (en) 1998-09-08 2004-08-10 Building Materials Investment Corporation Foamed facer and insulation boards made therefrom
US6331350B1 (en) 1998-10-02 2001-12-18 Johns Manville International, Inc. Polycarboxy/polyol fiberglass binder of low pH
PT1038433E (pt) 1999-03-19 2008-09-11 Saint Gobain Cultilene B V Substrato de cultura fora-solo
DE19930060A1 (de) 1999-06-30 2001-01-11 Basf Coatings Ag Elektrotauchlackbad mit wasserlöslichem Polyvinylalkohol(co)polymeren
US6412154B1 (en) 1999-07-30 2002-07-02 Johns Manville International, Inc. Hydrodynamically bounded carrier webs and use thereof
US6780356B1 (en) 1999-10-01 2004-08-24 Awi Licensing Company Method for producing an inorganic foam structure for use as a durable acoustical panel
US6305495B1 (en) 1999-11-02 2001-10-23 Capaul Corporation Surfacing panels for acoustical ceiling systems
EP1143064B1 (en) 2000-04-07 2007-09-05 Johns Manville Europe GmbH Strippable glass fiber wall covering
US7377084B2 (en) 2000-04-24 2008-05-27 Hunter Douglas Inc. Compressible structural panel
EP1164163A1 (en) 2000-06-16 2001-12-19 Rockwool International A/S Binder for mineral wool products
FR2812012B1 (fr) 2000-07-18 2003-06-13 Lafarge Platres Plaque de platre a resistance au feu amelioree et sa reparation
US6443256B1 (en) 2000-12-27 2002-09-03 Usg Interiors, Inc. Dual layer acoustical ceiling tile having an improved sound absorption value
US6933349B2 (en) 2001-03-21 2005-08-23 Owens Corning Fiberglas Technology, Inc. Low odor insulation binder from phosphite terminated polyacrylic acid
US6838163B2 (en) 2001-04-12 2005-01-04 Milliken & Company Composite facer for wallboards
US7157524B2 (en) 2001-05-31 2007-01-02 Owens Corning Fiberglas Technology, Inc. Surfactant-containing insulation binder
US8017531B2 (en) 2001-09-18 2011-09-13 Elkcorp Composite material
US20030060113A1 (en) 2001-09-20 2003-03-27 Christie Peter A. Thermo formable acoustical panel
US7141284B2 (en) 2002-03-20 2006-11-28 Saint-Gobain Technical Fabrics Canada, Ltd. Drywall tape and joint
US6759116B2 (en) 2002-05-01 2004-07-06 Per Edlund Volumetric effect glass fiber wallcoverings
DE60326582D1 (de) 2002-06-18 2009-04-23 Georgia Pacific Chemicals Llc Formaldehydfreies isolierungsbindemittel vom polyestertyp
US6818694B2 (en) 2002-10-10 2004-11-16 Johns Manville International, Inc. Filler extended fiberglass binder
US6734237B1 (en) 2002-10-28 2004-05-11 Johns Manville International,, Inc. Imidazoline containing fiberglass binder
US6699945B1 (en) 2002-12-03 2004-03-02 Owens Corning Fiberglas Technology, Inc. Polycarboxylic acid based co-binder
US7026390B2 (en) 2002-12-19 2006-04-11 Owens Corning Fiberglas Technology, Inc. Extended binder compositions
US7049251B2 (en) 2003-01-21 2006-05-23 Saint-Gobain Technical Fabrics Canada Ltd Facing material with controlled porosity for construction boards
US6803439B2 (en) 2003-02-20 2004-10-12 Johns Nanville International, Inc. Fatty acid containing fiberglass binder
US6884838B2 (en) 2003-02-20 2005-04-26 Johns Manville International, Inc. Water repellant fiberglass binder
US6884849B2 (en) * 2003-02-21 2005-04-26 Owens-Corning Fiberglas Technology, Inc. Poly alcohol-based binder composition
CA2421961C (en) 2003-03-11 2007-05-01 Michael J. Straumietis A volume-specific, chronologically sequential hydroponic plant nutrient kit and method of use
FR2853903B1 (fr) 2003-04-16 2005-05-27 Saint Gobain Isover Composition d'encollage de fibres minerales renfermant un polyacide carboxylique et une polyamine, procede de preparation, et produits resultants
US20040209074A1 (en) 2003-04-17 2004-10-21 Georgia-Pacific Gypsum Corporation Mat faced gypsum board
US20040219847A1 (en) 2003-04-30 2004-11-04 Miller Wayne P. Method for flexibilizing glass fiber nonwoven bound with cured urea formaldehyde resin
WO2004098270A1 (en) 2003-05-01 2004-11-18 Bki Holding Corporation Improved hydroponic growth medium
AU2004201002B2 (en) 2003-08-26 2009-08-06 Rohm And Haas Company Curable aqueous composition and use as heat-resistant nonwoven binder
US20050059770A1 (en) 2003-09-15 2005-03-17 Georgia-Pacific Resins Corporation Formaldehyde free insulation binder
US7989370B2 (en) 2003-10-17 2011-08-02 Georgia-Pacific Gypsum Llc Interior wallboard and method of making same
US8283266B2 (en) 2003-11-20 2012-10-09 Johns Manville Method of making tough, flexible mats and tough, flexible mats
US20050112374A1 (en) 2003-11-20 2005-05-26 Alan Michael Jaffee Method of making fibrous mats and fibrous mats
US7842382B2 (en) 2004-03-11 2010-11-30 Knauf Insulation Gmbh Binder compositions and associated methods
US20050215153A1 (en) 2004-03-23 2005-09-29 Cossement Marc R Dextrin binder composition for heat resistant non-wovens
US7338702B2 (en) 2004-04-27 2008-03-04 Johns Manville Non-woven glass mat with dissolvable binder system for fiber-reinforced gypsum board
DE102004024380A1 (de) 2004-05-17 2005-12-15 Saint-Gobain Isover G+H Ag Verwendung von Glycerin als Zusatz für formaldehydfreie, wässrige Bindemittel
US20050284065A1 (en) 2004-06-02 2005-12-29 Shaffer Roy E Faced fibrous insulation
US20050288424A1 (en) 2004-06-23 2005-12-29 Fisler Diana K Ethoxysilane containing fiberglass binder
US20060036014A1 (en) 2004-08-13 2006-02-16 Hogan Charles R Wallcovering coating
US7803727B2 (en) 2004-08-16 2010-09-28 Johns Manville Vinyl floor covering system with woven or non-woven glass fiber mat segmented reinforcement
US20060078719A1 (en) 2004-10-07 2006-04-13 Miele Philip F Water repellant fiberglass binder comprising a fluorinated polymer
EP1814927A1 (en) 2004-10-13 2007-08-08 Knauf Insulation GmbH Polyester binding compositions
US20060101796A1 (en) 2004-11-12 2006-05-18 Kern Charles F Air filtration media
JP4916888B2 (ja) 2004-12-03 2012-04-18 三菱製紙株式会社 石膏ボード用不織布及びその製造方法
US20060137799A1 (en) 2004-12-29 2006-06-29 Enamul Haque Thermoplastic composites with improved sound absorbing capabilities
US7824762B2 (en) 2005-03-08 2010-11-02 Johns Manville Nonwoven fibrous mat laminate
US20060217471A1 (en) 2005-03-22 2006-09-28 Shooshtari Kiarash A Fiberglass binder comprising maleinized polyenes
US20060216489A1 (en) 2005-03-22 2006-09-28 Shooshtari Kiarash A Fiberglass binder comprising maleinated polyols
US7635657B2 (en) 2005-04-25 2009-12-22 Georgia-Pacific Gypsum Llc Interior wallboard and method of making same
US20100016143A1 (en) 2005-05-11 2010-01-21 Kiarash Alavi Shooshtari Fiberglass binder comprising epoxidized oil and multifunctional carboxylic acids or anhydrides
WO2006136389A1 (de) 2005-06-21 2006-12-28 Deutsche Rockwool Mineralwoll Gmbh & Co. Ohg Verfahren zur herstellung eines dämmstoffelementes aus mineralfasern und wärmedämmverbundsystem aus mehreren dämmstoffelementen
DE602006004507D1 (de) 2005-07-08 2009-02-12 Rohm & Haas Härtbare Zusammensetzungen, die reaktive Beta-Hydroxylamide aus Lactonen enthalten
US20070009688A1 (en) 2005-07-11 2007-01-11 Enamul Haque Glass/polymer reinforcement backing for siding and compression packaging of siding backed with glass/polymer
US20070014995A1 (en) 2005-07-12 2007-01-18 Jacob Chacko Thin rotary-fiberized glass insulation and process for producing same
KR101410624B1 (ko) 2005-07-26 2014-06-20 크나우프 인설레이션 게엠베하 접착제 및 이들로 만들어진 물질
US8211974B2 (en) 2005-10-07 2012-07-03 Johns Manville Curable fiberglass binder comprising a polyacetal or polyketal
DE102005056791B4 (de) 2005-11-28 2014-04-30 Saint-Gobain Isover G+H Ag Zusammensetzung, Bindemittel für Mineralwolle enthaltend diese Zusammensetzung sowie Verwendung dieser Zusammensetzung
US20070125011A1 (en) 2005-12-06 2007-06-07 Weir Charles R Acoustic partition for removable panel finishing system
US8007886B2 (en) 2005-12-21 2011-08-30 Johns Manville Performance enhancing underlayment, underlayment assembly, and method
US20070141931A1 (en) 2005-12-21 2007-06-21 Malay Nandi Faced board material having a smooth aesthetically pleasing outer surface and good adhesion of facer to core
WO2007129202A1 (en) 2006-05-05 2007-11-15 Dynea Oy Hydrophilic binder for agricultural plant growth substrate
US8173219B2 (en) 2006-06-09 2012-05-08 Georgia-Pacific Chemicals Llc Porous fiberglass materials having reduced formaldehyde emissions
US9217065B2 (en) 2006-06-16 2015-12-22 Georgia-Pacific Chemicals Llc Binder compositions for making fiberglass products
US9922634B2 (en) 2006-06-30 2018-03-20 3M Innovative Properties Company Sound insulation constructions and methods of using the same
EP1880597A1 (en) 2006-07-20 2008-01-23 Rockwool International A/S Growth substrates, their production and their use
EP1880596A1 (en) 2006-07-20 2008-01-23 Rockwool International A/S Growth substrates, their production and their use
EP1880600A1 (en) 2006-07-20 2008-01-23 Rockwool International A/S Growth substrates, their production and their use
EP1892485A1 (en) 2006-08-23 2008-02-27 Rockwool International A/S Solar collector
EP1897433A1 (en) 2006-09-06 2008-03-12 Rockwool International A/S Aqueous binder composition for mineral fibres
PL2077977T5 (pl) 2006-11-03 2018-08-31 Prefere Resins Holding Gmbh Środek wiążący dla włóknin na bazie materiałów odnawialnych
US20080176050A1 (en) 2006-12-01 2008-07-24 Lydall, Inc. Gypsum wallboard facings
US8604122B2 (en) 2006-12-20 2013-12-10 Rohm And Haas Company Curable aqueous compositions
US8299153B2 (en) 2006-12-22 2012-10-30 Rohm And Haas Company Curable aqueous compositions
EP1942141A1 (en) 2006-12-22 2008-07-09 Rohm and Haas France SAS Curable composition
EP1942119A1 (en) 2006-12-22 2008-07-09 Rohm and Haas France SAS Curable aqueous composition
US20080160857A1 (en) * 2006-12-27 2008-07-03 Chacko Jacob T Blended insulation blanket
US7662258B2 (en) 2006-12-28 2010-02-16 Johns Manville Roofing mat using urea-formaldehyde binder of particular viscosity and surface tension
US20100058661A1 (en) 2007-01-25 2010-03-11 Roger Jackson Hydroponics growing medium
EP2137223B1 (en) 2007-04-13 2019-02-27 Knauf Insulation GmbH Composite maillard-resole binders
US8357746B2 (en) 2007-05-03 2013-01-22 Johns Manville Binding of fibrous material utilizing a water soluble Michael adduct crosslinking agent and polycarboxylic acid
US20080274292A1 (en) 2007-05-03 2008-11-06 Kiarash Alavi Shooshtari Binding of fibrous material utilizing a crosslinked polyamic acid
BRPI0814014A2 (pt) 2007-07-05 2015-02-03 Knauf Insulation Gmbh Material colante de maillard de base ácido hidróxi-monocarboxílico
GB0715100D0 (en) 2007-08-03 2007-09-12 Knauf Insulation Ltd Binders
DE102007042554B4 (de) 2007-09-07 2017-05-11 Carl Freudenberg Kg Vliesstoff mit Partikelfüllung
US7833638B2 (en) 2007-09-13 2010-11-16 Johns Manville Glass mat with inorganic coating
GB0718857D0 (en) 2007-09-27 2007-11-07 Dynea Austria Gmbh Water dilutable resin composition
FR2924719B1 (fr) 2007-12-05 2010-09-10 Saint Gobain Isover Composition d'encollage pour laine minerale comprenant un monosaccharide et/ou un polysaccharide et un acide organique polycarboxylique, et produits isolants obtenus.
CA2642965C (en) * 2007-12-12 2012-01-03 Rohm And Haas Company Binder composition of a polycarboxy emulsion and polyol
EP2072480A1 (en) 2007-12-21 2009-06-24 Rockwool International A/S Method of treating mineral wool
EP2222721A1 (en) 2007-12-21 2010-09-01 Akzo Nobel N.V. Thermosetting polymers
US7829488B2 (en) 2008-01-22 2010-11-09 Johns Manville Non-woven glass fiber mat faced gypsum board and process of manufacture
US20090208714A1 (en) 2008-02-18 2009-08-20 Georgia-Pacific Gypsum Llc Pre-coated non-woven mat-faced gypsum panel
EP2093266A1 (en) 2008-02-25 2009-08-26 Rockwool International A/S Aqueous binder composition
EP2111746A1 (en) 2008-04-22 2009-10-28 Rockwool International A/S Method of growing plants
US20090275699A1 (en) 2008-05-05 2009-11-05 Mingfu Zhang Starch containing formaldehyde-free thermoset binders for fiber products
EP2143321A1 (en) 2008-07-10 2010-01-13 Rockwool International A/S Method of growing plants
US20100040832A1 (en) 2008-08-13 2010-02-18 Saint-Gobain Technical Fabrics America, Inc. Formaldehyde free woven and non-woven fabrics having improved hot wet tensile strength and binder formulations for same
US8486516B2 (en) 2008-08-29 2013-07-16 Certainteed Gypsum, Inc. Plastic coated composite building boards and method of making same
FR2935707B1 (fr) 2008-09-11 2012-07-20 Saint Gobain Isover Composition d'encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus
US20100064618A1 (en) 2008-09-15 2010-03-18 Certainteed Corporation Ceiling tile and edge suspension system
US8084379B2 (en) 2008-09-15 2011-12-27 Johns Manville Wall panel system
US20100154300A1 (en) 2008-12-22 2010-06-24 Wiersma John C Hydroponics plant growing assembly
US20110003522A1 (en) 2009-05-15 2011-01-06 Liang Chen Bio-based aqueous binder for fiberglass insulation materials and non-woven mats
US8403108B2 (en) 2009-06-12 2013-03-26 Precision Fabrics Group, Inc. Acoustically tunable sound absorption articles and methods of making same
US20110223364A1 (en) 2009-10-09 2011-09-15 Hawkins Christopher M Insulative products having bio-based binders
EP3578528A1 (en) 2009-10-09 2019-12-11 Owens Corning Intellectual Capital, LLC Bio-based binders for insulation and non-woven mats
CA2725896C (en) 2009-12-30 2013-11-19 Rohm And Haas Company Carboxylated lignin based binders
US8865816B2 (en) 2010-01-06 2014-10-21 Johns Manville Formaldehyde-free binder compositions containing metal-ion crosslinkers and products made there from
US7984594B1 (en) 2010-01-20 2011-07-26 Propst Family Limited Partnership, Llc Composite building and panel systems
JP5541939B2 (ja) 2010-02-01 2014-07-09 日東電工株式会社 アクリル系粘着剤樹脂組成物およびそれを用いた粘着シート又は粘着テープ
USPP27475P2 (en) 2010-03-13 2016-12-20 Kubby Patent And Licenses, Limited Liability Company Cannabis plant named ‘Ecuadorian Sativa’
US20130059075A1 (en) 2010-05-07 2013-03-07 Knauf Insulation Carbohydrate polyamine binders and materials made therewith
US8409391B2 (en) 2010-06-07 2013-04-02 Certainteed Gypsum, Inc. Method for constructing composite building boards using dissolvable films
FR2964012B1 (fr) 2010-08-31 2017-07-21 Rockwool Int Culture de plantes dans un substrat a base de laine minerale comprenant un liant
US20120076983A1 (en) 2010-09-29 2012-03-29 Usg Interiors, Inc. Panels for the interior surfaces of buildings
FR2966822B1 (fr) 2010-11-02 2017-12-22 Saint-Gobain Technical Fabrics Europe Liant pour mat de fibres, notamment minerales, et produits obtenus
US20120168054A1 (en) 2011-01-04 2012-07-05 Owens Corning Intellectual Capital, Llc Use of silicones to improve fiberglass insulation products
US9238749B2 (en) 2011-02-14 2016-01-19 Basf Se Aqueous binder for granular and/or fibrous substrates
US8980998B2 (en) 2011-03-23 2015-03-17 Basf Se Aqueous binders for granular and/or fibrous substrates
WO2012138723A1 (en) 2011-04-07 2012-10-11 Cargill, Incorporated Bio-based binders including carbohydrates and a pre-reacted product of an alcohol or polyol and a monomeric or polymeric polycarboxylic acid
US20140186635A1 (en) 2011-05-07 2014-07-03 Knauf Insulation Liquid high solids binder composition
FR2975689B1 (fr) 2011-05-25 2014-02-28 Saint Gobain Isover Composition d'encollage exempte de formaldehyde pour fibres, notamment minerales, et produits resultants.
US20140083328A1 (en) 2011-05-27 2014-03-27 Owens Corning Intellectual Capital, Llc Bio-based binder systems
US20120311744A1 (en) 2011-06-06 2012-12-06 Erich E. Sirkowski Marked Cannabis For Indicating Medical Marijuana
US8815382B2 (en) 2011-07-07 2014-08-26 U.S. Harves Postal Protection Services Corporation Method and use of organic and mineral admixtures for EMI and radioactive isotope shielding of building materials such as glass fiber wall coverings, gypsum wallboard and electrically conductive or resistive, high performance, high strength concrete
US9561172B2 (en) 2011-07-11 2017-02-07 Nof Corporation Cosmetic composition having both transparent appearance and structural recoverability
US9957409B2 (en) 2011-07-21 2018-05-01 Owens Corning Intellectual Capital, Llc Binder compositions with polyvalent phosphorus crosslinking agents
FR2978446B1 (fr) 2011-07-27 2015-06-05 Saint Gobain Isover Composition d'encollage pour laine minerale a base de maltitol et produits isolants obtenus
FR2978768B1 (fr) 2011-08-05 2014-11-28 Saint Gobain Isover Composition d'encollage pour laine minerale a base de saccharide reducteur et de saccharide hydrogene, et produits isolants obtenus
BR112014002837A2 (pt) 2011-08-05 2017-03-07 Celanese Emulsions Gmbh dispersão aquosa com baixo teor de formaldeído de um copolímero de vinil éster/etileno preparado por meio de copolimerização de emulsão de uma mistura de monômero; composição de adesivo; produto de cigarro; e uso da composição de adesivo
NO2755498T3 (ko) 2011-09-15 2018-07-07
AU2012315361A1 (en) 2011-09-30 2014-04-17 Owens Corning Intellectual Capital, Llc Method of forming a web from fibrous materails
US20140350142A1 (en) 2011-12-02 2014-11-27 Rockwool International A/S Aqueous binder composition
DE102011121589A1 (de) 2011-12-20 2013-06-20 Johns Manville Europe Gmbh Binderverfestigtes, textiles Flächengebilde, Verfahren zu dessen Herstellung und dessen Verwendung
US20150027052A1 (en) 2011-12-22 2015-01-29 Rockwool International A/S Plant growth substrates
EP2623310A1 (en) 2012-02-03 2013-08-07 Ahlstrom Corporation Gypsum board suitable for wet or humid areas
GB201206193D0 (en) 2012-04-05 2012-05-23 Knauf Insulation Ltd Binders and associated products
US8791198B2 (en) 2012-04-30 2014-07-29 H.B. Fuller Company Curable aqueous composition
IN2014MN02399A (ko) 2012-06-01 2015-08-21 Stm Technologies S R L
FR2991358B1 (fr) 2012-06-04 2014-06-13 Saint Gobain Adfors Toile de verre autoadhesive et activable par l’eau
US20130334726A1 (en) 2012-06-13 2013-12-19 Owens Corning Intellectual Capital, Llc Use of Surfactants To Improve Aged Properties of Fiberglass Insulation Products
US8980774B2 (en) 2012-06-15 2015-03-17 Hexion Inc. Compositions and methods for making polyesters and articles therefrom
US9267238B2 (en) 2012-07-25 2016-02-23 Johns Manville Glass fiber reinforced facer mat
PL2953447T3 (pl) 2013-02-08 2025-06-02 Rockwool A/S System do uprawy roślin
ES2745751T3 (es) 2013-03-14 2020-03-03 Georgia Pacific Chemicals Llc Composiciones de aglutinante y métodos de preparación y uso de las mismas
WO2015001083A1 (en) 2013-07-05 2015-01-08 Rockwool International A/S Plant growth system
JP5462973B1 (ja) 2013-08-26 2014-04-02 ユニチカ株式会社 透明不燃性シート
PL2843129T5 (pl) 2013-08-30 2023-09-18 Saint-Gobain Placo Wzmocniona płyta gipsowa o poprawionej ognioodporności
US9144955B2 (en) 2013-09-04 2015-09-29 Johns Manville Blended thermoplastic and thermoset materials and methods
FI125943B (en) 2013-09-26 2016-04-15 Teknologian Tutkimuskeskus Vtt Oy Plant substrate structures based on white moss and their method of production
DK201400055U3 (da) 2014-03-28 2015-07-10 Plantui Oy Anordning til hydroponisk dyrkning
ES2612561T3 (es) 2014-03-28 2017-05-17 Ursa Insulation, S.A. Dispersión de resina exenta de formaldehído, endurecible y mejorada con viscosidad reducida y productos de lana mineral producidos con ella
PL2923561T3 (pl) 2014-03-28 2018-04-30 Plantui Oy Hydroponiczny sposób uprawy ogrodniczej w pomieszczeniach
US9376810B2 (en) 2014-04-25 2016-06-28 Usg Interiors, Llc Multi-layer ceiling tile
FR3021651A1 (fr) 2014-05-28 2015-12-04 Saint Gobain Isover Composition de liant pour laine minerale
US20180139911A1 (en) 2014-05-29 2018-05-24 Rockwool International A/S Growth substrate product
GB201412706D0 (en) 2014-07-17 2014-09-03 Knauf Insulation And Knauf Insulation Ltd Improved binder compositions and uses thereof
GB201412709D0 (en) 2014-07-17 2014-09-03 Knauf Insulation And Knauf Insulation Ltd Improved binder compositions and uses thereof
AU2015306073A1 (en) 2014-08-19 2017-03-30 Bfre Pty Ltd Insulated and prefinished wall panel and wall cladding assembly
US12108711B2 (en) 2014-09-23 2024-10-08 Hologenix Llc Active polymer materials for growing more vigorous, larger and healthier plants
US20160088809A1 (en) 2014-09-30 2016-03-31 MJAR Holdings, LLC Methods of cannabis cultivation using a capillary mat
WO2016055128A1 (en) 2014-10-06 2016-04-14 Siniat International Improved mat and related gypsum boards suitable for wet or humid areas
US9751289B2 (en) 2014-11-10 2017-09-05 Knauf Insulation, Inc. Insulation articles including corrosion inhibitors and methods of producing the same
US10888054B2 (en) 2014-11-19 2021-01-12 University Of Wyoming Vertical hydroponic tower array fixture system
US10060058B2 (en) 2014-11-21 2018-08-28 Georgia-Pacific Gypsum Llc Hybrid nonwoven mats and methods
EP3034555B1 (en) 2014-12-15 2017-04-19 URSA Insulation, S.A. Curable formaldehyde-free resin dispersion and improved mineral wool products produced therewith
US9683143B2 (en) 2014-12-24 2017-06-20 United States Gypsum Company Joint finishing adhesive
EP3250376A1 (en) 2015-01-27 2017-12-06 Silcart S.p.A. Backing layer of a thermal insulation panel for building having increased adhesion properties to an insulating layer
MX390490B (es) 2015-02-03 2025-03-20 Georgia Pacific Gypsum Llc Paneles de yeso, sistemas y metodos.
FR3033022B1 (fr) 2015-02-19 2017-10-06 Saint Gobain Isover Iberica S L Panneau pour conduits externes de climatisation et produits similaires
US10155692B2 (en) 2015-03-13 2018-12-18 United States Gypsum Company Hydrophobic finish compositions with extended flow time retention and building products made thereof
MX2018002127A (es) 2015-08-31 2019-01-14 Cta Acoustics Inc Compuesto de atenuacion de sonido de densidad de gradiente y proceso de fabricacion.
US9896807B2 (en) 2015-09-25 2018-02-20 Usg Interiors, Llc Acoustical ceiling tile
US9777472B2 (en) 2015-10-28 2017-10-03 Awi Licensing Llc Scrim attachment system
JP6641020B2 (ja) 2015-10-30 2020-02-05 ローム アンド ハース カンパニーＲｏｈｍ Ａｎｄ Ｈａａｓ Ｃｏｍｐａｎｙ 改善された湿潤引張強度を有する硬化性水性組成物及びそれらの使用
DE102015222585A1 (de) 2015-11-16 2017-05-18 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Verfahren zur Herstellung von thermisch stabilen schmelzspinnbaren PAN-Copolymeren, PAN-Copolymere, hieraus gebildete Formkörper sowie Verfahren zur Herstellung dieser Formkörper
JP5997827B1 (ja) 2015-12-09 2016-09-28 旭ファイバーグラス株式会社 無機繊維断熱吸音材用水性バインダー及び無機繊維断熱吸音材
US10737460B2 (en) 2016-01-10 2020-08-11 Georgia-Pacific Gypsum Llc Fibrous mats and panels having a gypsum-based coating and methods for the manufacture thereof
US9909310B2 (en) 2016-01-14 2018-03-06 Usg Interiors, Llc Mineral fiber based ceiling tile
JP6219994B2 (ja) 2016-02-24 2017-10-25 旭ファイバーグラス株式会社 熱硬化性水性バインダーの製造方法
DE102016009147A1 (de) 2016-03-17 2017-09-21 Armstrong Building Products Gmbh Wand- und/oder Deckenplatte und Verfahren zu dessen Herstellung
US9822042B2 (en) 2016-04-01 2017-11-21 Florikan E.S.A. LLC Method of hydroponically growing of plants
JP7020634B2 (ja) 2016-05-02 2022-02-16 ナチュラル エクストラクション システムズ、 エルエルシー 植物材料から油を抽出する方法
WO2017214083A1 (en) 2016-06-06 2017-12-14 Owens Corning Intellectual Capital, Llc Binder system
NL2016897B1 (en) 2016-06-06 2017-12-13 Euramax Coated Products B V Composite sheet material useful as vehicle roof panel, and method of its manufacture
CN106192547A (zh) 2016-07-13 2016-12-07 中材金晶玻纤有限公司 石膏板专用化纤玻纤薄毡及其制备方法
FR3062131B1 (fr) 2017-01-23 2020-06-26 Saint-Gobain Isover Composition d'encollage pour laine minerale a base de sucre hydrogene et produits isolants obtenus.
US20190382536A1 (en) 2017-01-24 2019-12-19 Cargill, Incorporated Binder comprising reaction products of polyglycerol and acid
JP7152409B2 (ja) 2017-03-01 2022-10-12 ストラ エンソ オーワイジェイ ミクロフィブリル化セルロースを含む培地
US10694683B2 (en) 2017-05-20 2020-06-30 Insectergy, Llc Cannabis farming systems and methods
CA3069289A1 (en) 2017-06-29 2019-01-03 Dow Global Technologies Llc Moisture-cured wire and cable constructions
US10368502B2 (en) 2017-09-25 2019-08-06 Multiple Energy Technologies Llc Bioceramic and carbon-based hydroponic systems, methods and devices
US11111372B2 (en) 2017-10-09 2021-09-07 Owens Corning Intellectual Capital, Llc Aqueous binder compositions
CA3075644A1 (en) * 2017-10-09 2019-04-18 Owens Corning Intellectual Capital, Llc Aqueous binder compositions
US20190259108A1 (en) 2018-02-20 2019-08-22 Osram Gmbh Controlled Agricultural Systems and Methods of Managing Agricultural Systems
US10988643B2 (en) 2018-06-19 2021-04-27 Johns Manville Starch and carboxylic acid binder compositions and articles made therewith
CA3114097A1 (en) 2018-09-24 2020-04-02 Owens Corning Intellectual Capital, Llc Ceiling board and tile with reduced discoloration
FR3091702B1 (fr) 2019-01-11 2021-01-01 Saint Gobain Isover Procédé de fabrication d’un produit d’isolation à base de laine minérale
WO2020210191A1 (en) * 2019-04-09 2020-10-15 Owens Corning Intellectual Capital, Llc Insulation products formed with aqueous binder compositions
AU2020270841A1 (en) * 2019-04-09 2021-12-02 Owens Corning Intellectual Capital, Llc Aqueous binder compositions
KR20220115583A (ko) 2019-12-09 2022-08-17 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨 유리섬유 절연 제품
US20220064408A1 (en) 2020-09-01 2022-03-03 Owens Corning Intellectual Capital, Llc Aqueous binder compositions for mineral wool products
KR20230082034A (ko) 2020-10-01 2023-06-08 오웬스 코닝 인텔렉츄얼 캐피탈 엘엘씨 B-스테이지 가능한 수성 결합제 조성물
US20220106492A1 (en) 2020-10-01 2022-04-07 Owens Corning Intellectual Capital, Llc Additives for binder compositions in fibrous insulation products

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7067579B2 (en) * 1998-10-02 2006-06-27 Johns Manville Polycarboxy/polyol fiberglass binder
JP2008542451A (ja) * 2005-05-06 2008-11-27 ディネア オイ ホルムアルデヒドを含まないポリビニルアルコール系硬化性水性組成物

Also Published As

Publication number Publication date
EP3694918A1 (en) 2020-08-19
US20190106564A1 (en) 2019-04-11
US20250002703A1 (en) 2025-01-02
ES2972660T3 (es) 2024-06-13
AU2018348020B2 (en) 2024-08-15
RU2020112202A (ru) 2021-11-12
AU2024219537A1 (en) 2024-10-03
HUE066157T2 (hu) 2024-07-28
MX2025004377A (es) 2025-05-02
US12139599B2 (en) 2024-11-12
MX2025004378A (es) 2025-05-02
EP3694918B1 (en) 2023-12-06
EP4306699A2 (en) 2024-01-17
CN111201275A (zh) 2020-05-26
PL3694918T3 (pl) 2024-05-06
EP4306699A3 (en) 2024-04-03
JP2020537055A (ja) 2020-12-17
JP7219271B2 (ja) 2023-02-07
EP3694918C0 (en) 2023-12-06
US11136451B2 (en) 2021-10-05
KR102594229B1 (ko) 2023-10-25
EP3694918A4 (en) 2021-06-30
CN111201275B (zh) 2022-07-01
US20210395508A1 (en) 2021-12-23
WO2019074867A1 (en) 2019-04-18
CA3075644A1 (en) 2019-04-18
MX2020003062A (es) 2020-10-12
AU2018348020A1 (en) 2020-04-09
RU2020112202A3 (ko) 2022-04-29

Similar Documents

Publication Publication Date Title
US12139599B2 (en) Aqueous binder compositions
KR102488412B1 (ko) 수성 결합제 조성물
US12565568B2 (en) Aqueous binder compositions
KR102824176B1 (ko) 수성 결합제 조성물로 형성된 절연체 제품들
EP4208425A1 (en) Aqueous binder compositions for mineral wool products

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200504

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
A201 Request for examination
PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20210928

Comment text: Request for Examination of Application

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230210

Patent event code: PE09021S01D

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

Patent event code: PE07011S01D

Comment text: Decision to Grant Registration

Patent event date: 20230801

GRNT Written decision to grant
PR0701 Registration of establishment

Comment text: Registration of Establishment

Patent event date: 20231023

Patent event code: PR07011E01D

PR1002 Payment of registration fee

Payment date: 20231023

End annual number: 3

Start annual number: 1

PG1601 Publication of registration
