Abstract

특정 실시예들에 따르면, 무선 디바이스는 명령어들을 저장하도록 동작가능한 메모리 및 명령어들을 실행하도록 동작가능한 처리 회로를 포함하고, 그에 의해 무선 디바이스는 기지국으로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하도록 동작가능하다. 무선 디바이스는 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 기지국으로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하도록 추가로 동작가능하다. 제2 정보는 제1 정보와 상이하다.

Description

시간 영역 리소스 할당 표들의 선택
본 개시내용의 특정 실시예들은 일반적으로 무선 통신에 관한 것으로, 더 구체적으로는, 시간 영역 리소스 할당 표들의 선택에 관한 것이다.
NR(New Radio)은 표 내의 사전 구성된 엔트리들로부터 물리 업링크 공유 채널(PUSCH) 및 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당을 선택하기 위해 다운링크 제어 정보(DCI)에서의 비트필드를 지원할 것이다. 표 내의 각각의 엔트리는 할당의 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 및 길이를 특정한다. 시작 OFDM 심벌은 스케줄링 물리 다운링크 제어 채널(PDCCH/제어 채널 리소스 세트(CORESET) 심벌(들)에 대해 또는 슬롯 또는 서브프레임 내의 절대 OFDM 심벌 번호로 표현될 수 있다는 점에 유의한다.
현재 특정 도전적 과제(들)가 존재한다. 비록 NR은 매우 유연하지만 - 예를 들어, NR이 시스템 정보를 어떻게 분배할지에 대한 상이한 방식들을 지원하고 슬롯 기반 송신들 및 비-슬롯 기반 송신들을 지원한다는 점에서 -, 단일 시간 영역 리소스 할당 표를 사용하는 것은 매우 제한적이고 많은 경우들에서 스케줄링을 제한할 수 있다. 하나의 가능한 솔루션은 리소스 할당 표 크기를 증가시키고 그에 의해 더 많은 시간 영역 리소스 할당을 가능하게 하는 것일 것이다. 그러나, 적절한 리소스 할당을 선택하기 위해 더 많은 비트들이 필요하기 때문에, 해당 솔루션의 단점은 증가된 다운링크 제어 정보(DCI) 크기일 것이다.
본 개시내용의 특정 양태들 및 그들의 실시예들은 이들 또는 다른 도전적 과제들에 대한 솔루션들을 제공할 수 있다. 특정 실시예들에 따르면, 무선 디바이스(예를 들어, 사용자 장비, UE)는 다수의 시간 영역 리소스 할당 표를 갖도록 구성된다. 어느 표를 사용할지는 네트워크 노드(예를 들어, gNB) 및 무선 디바이스 둘 다에서 이용가능한 다른 정보로부터 암시적으로 도출된다. 이 다른 정보의 예들은 무선 네트워크 임시 식별자(Radio Network Temporary Identifier, RNTI), DCI에 포함된 정보, 어느 DCI 포맷이 스케줄링을 위해 사용되었는지, 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지, 송신이 슬롯 기반인지 비-슬롯 기반인지, 반송파 집성 관련 정보, 대역폭 부분 관련 정보, 슬롯 포맷, 및/또는 뉴머롤로지를 지시하는 정보(예를 들어, 순환 프리픽스, OFDM 부반송파 간격 등)일 수 있다. 특정 실시예들에 따르면, 시스템 정보(예를 들어, 나머지 최소 시스템 정보(RMSI)))의 스케줄링에서 시간 영역 리소스 할당이 사용된다면, 시스템 정보가 분배되는 방식(비-슬롯 기반 송신 대 슬롯 기반 송신)이 어느 표를 사용할지를 결정한다. 특정 실시예들에 따르면, 다수의 시간 영역 리소스 할당 표를 갖도록 구성된 무선 디바이스는 무선 디바이스에서 이용가능한 정보로부터 어느 표를 사용할지를 도출하고 시간 영역 리소스 할당 필드라고 지칭될 수 있는 DCI 내의 명시적 비트 필드에 기초하여 해당 표로부터 엔트리를 선택한다.
특정 실시예들에 따르면, 무선 디바이스는 메모리 및 처리 회로를 포함한다. 메모리는 명령어들을 저장하도록 동작가능하고, 처리 회로는 명령어들을 실행하도록 동작가능하고, 그에 의해 무선 디바이스는 네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하도록 동작가능하다. 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 네트워크 노드로부터 수신된 제2 정보에 기초하여, 무선 디바이스는 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하도록 동작가능하다. 제2 정보는 제1 정보와 상이하다.
특정 실시예들에 따르면, 무선 디바이스에 의해 수행되는 방법은 네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 단계를 포함한다. 이 방법은 복수의 시간 영역 리소스 할당 표들 중 결정된 하나 및 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하는 단계를 추가로 포함한다. 제2 정보는 제1 정보와 상이하다.
특정 실시예들에 따르면, 컴퓨터 프로그램은, 무선 디바이스의 적어도 하나의 프로세서에 의해 실행될 때, 무선 디바이스로 하여금 네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하고 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하게 하는 명령어들을 포함한다. 제2 정보는 제1 정보와 상이하다. 일부 실시예들에서, 컴퓨터 프로그램을 포함하는 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나이다.
특정 실시예들에 따르면 무선 디바이스는 네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하도록 동작가능하다. 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 네트워크 노드로부터 수신된 제2 정보에 기초하여, 무선 디바이스는 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하도록 동작가능하다. 제2 정보는 제1 정보와 상이하다.
전술한 무선 디바이스, 무선 디바이스에 의해 수행되는 방법, 및/또는 컴퓨터 프로그램은 각각 하나 이상의 추가적인 특징, 예컨대 다음의 특징들 중 임의의 하나 이상을 포함할 수 있다:
일부 실시예들에서, 제2 정보는 DCI에서 수신된 시간 영역 리소스 할당 필드를 포함한다.
일부 실시예들에서, 제1 정보에 기초하여 결정된 복수의 시간 영역 리소스 할당 표 중 하나는 복수의 엔트리를 포함하고, 제2 정보는 무선 디바이스에 할당된 시간 영역 리소스를 결정하기 위해 복수의 엔트리 중 어느 것을 사용할지를 지시한다.
일부 실시예들에서, 시간 영역 리소스 할당 표들은 시간 영역 리소스 할당에 대한 OFDM 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함한다.
일부 실시예들에서, 복수의 시간 영역 리소스 할당 표는 PUSCH에 대한 또는 PDSCH에 대한 시간 영역 리소스 할당에 관한 것이다.
일부 실시예들에서, 복수의 시간 영역 리소스 할당 표는 시간 영역 리소스 할당 및 RRC 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함한다. 즉, 복수의 시간 영역 리소스 할당 표는 시간 영역 리소스 할당 및/또는 RRC 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들을 포함한다.
일부 실시예들에서, 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함한다.
일부 실시예들에서, 제1 정보는 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함한다.
일부 실시예들에서, 제1 정보는 무선 신호를 스케줄링하기 위해 사용되는 CORESET와 관련된 정보를 포함한다.
일부 실시예들에서, 제1 정보는 대역폭 부분과 관련된 정보를 포함한다.
일부 실시예들에서, 제1 정보는 슬롯 포맷을 지시하는 정보를 포함한다.
일부 실시예들에서, 제1 정보는 순환 프리픽스, OFDM 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함한다.
일부 실시예들에서, 무선 신호는 결정된 시간 영역 리소스를 이용하여 송신 또는 수신된다.
특정 실시예들에 따르면, 네트워크 노드는 메모리 및 처리 회로를 포함한다. 메모리는 명령어들을 저장하도록 동작가능하고, 처리 회로는 명령어들을 실행하도록 동작가능하고, 그에 의해 네트워크 노드는 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하도록 동작가능하다. 네트워크 노드는 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 시간 영역 리소스를 결정하는 제2 정보를 무선 디바이스로 송신하도록 추가로 동작가능하다. 제2 정보는 제1 정보와 상이하다.
특정 실시예들에 따르면, 네트워크 노드에 의해 수행되는 방법은 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하는 단계를 포함한다. 이 방법은 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 시간 영역 리소스를 결정하는 제2 정보를 무선 디바이스로 송신하는 단계를 추가로 포함한다. 제2 정보는 제1 정보와 상이하다.
특정 실시예들에 따르면, 컴퓨터 프로그램은, 네트워크 노드의 적어도 하나의 프로세서에 의해 실행될 때, 네트워크 노드로 하여금 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하게 하는 명령어들을 포함한다. 이 명령어들은 추가로 네트워크 노드로 하여금 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 시간 영역 리소스를 결정하는 제2 정보를 무선 디바이스로 송신하게 한다. 제2 정보는 제1 정보와 상이하다. 일부 실시예들에서, 컴퓨터 프로그램을 포함하는 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나이다.
특정 실시예들에 따르면, 네트워크 노드는 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하도록 동작가능하다. 네트워크 노드는 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 시간 영역 리소스를 결정하는 제2 정보를 무선 디바이스로 송신하도록 추가로 동작가능하다. 제2 정보는 제1 정보와 상이하다.
전술한 네트워크 노드, 네트워크 노드에 의해 수행되는 방법, 및/또는 컴퓨터 프로그램은 각각 하나 이상의 추가적인 특징, 예컨대 다음의 특징들 중 임의의 하나 이상을 포함할 수 있다:
일부 실시예들에서, 제2 정보는 DCI에서 송신된 시간 영역 리소스 할당 필드를 포함한다.
일부 실시예들에서, 복수의 시간 영역 리소스 할당 표 중 하나는 복수의 엔트리를 포함한다. 제2 정보는 무선 디바이스가 시간 영역 리소스를 결정하기 위해 복수의 엔트리 중 어느 것을 사용해야 하는지를 지시한다.
일부 실시예들에서, 시간 영역 리소스 할당 표들은 시간 영역 리소스 할당에 대한 OFDM 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함한다.
일부 실시예들에서, 복수의 시간 영역 리소스 할당 표는 PUSCH에 대한 또는 PDSCH에 대한 시간 영역 리소스 할당에 관한 것이다.
일부 실시예들에서, 복수의 시간 영역 리소스 할당 표는 시간 영역 리소스 할당 및/또는 RRC 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들을 포함한다.
일부 실시예들에서, 제1 정보는 RNTI를 포함한다.
일부 실시예들에서, 제1 정보는 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함한다.
일부 실시예들에서, 제1 정보는 무선 신호를 스케줄링하기 위해 사용되는 CORESET와 관련된 정보를 포함한다.
일부 실시예들에서, 제1 정보는 대역폭 부분과 관련된 정보를 포함한다.
일부 실시예들에서, 제1 정보는 슬롯 포맷을 지시하는 정보를 포함한다.
일부 실시예들에서, 제1 정보는 순환 프리픽스, OFDM 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함한다.
일부 실시예들에서, 할당된 시간 영역 리소스는 무선 신호를 송신 또는 수신하기 위해 사용된다.
본 명세서에 개시된 문제들 중 하나 이상을 다루는 다양한 실시예들이 본 명세서에서 제안된다. 특정 실시예들은 다음의 기술적 이점(들) 중 하나 이상을 제공할 수 있다. 특정 실시예들은 DCI 비트들의 수를 증가시키지 않고 시간 영역 리소스들의 더 유연한 스케줄링을 허용한다.
도 1은 특정 실시예들에 따른, 다수의 시간 영역 리소스 할당 표들의 예를 예시한다.
도 2는 특정 실시예들에 따른, 무선 디바이스에서 사용하기 위한 방법의 예를 예시한다.
도 3은 특정 실시예들에 따른, 무선 디바이스에서 사용하기 위한 방법의 예를 예시한다.
도 4는 특정 실시예들에 따른, 네트워크 노드에서 사용하기 위한 방법의 예를 예시한다.
도 5는 특정 실시예들에 따른, 무선 네트워크 내의 장치의 개략 블록도를 예시한다.
도 6은 일부 실시예들에 따른, 무선 네트워크의 예를 예시한다.
도 7은 일부 실시예들에 따른, 사용자 장비의 예를 예시한다.
도 8은 일부 실시예들에 따른, 가상화 환경의 예를 예시한다.
도 9는 일부 실시예들에 따른, 중간 네트워크를 통해 호스트 컴퓨터에 접속된 전기통신 네트워크의 예를 예시한다.
도 10은 일부 실시예들에 따른, 부분적 무선 접속을 통해 기지국을 통해 사용자 장비와 통신하는 호스트 컴퓨터의 예를 예시한다.
도 11은 일부 실시예들에 따른, 호스트 컴퓨터, 기지국 및 사용자 장비를 포함하는 통신 시스템에서 구현되는 방법들의 예를 예시한다.
도 12는 일부 실시예들에 따른, 호스트 컴퓨터, 기지국 및 사용자 장비를 포함하는 통신 시스템에서 구현되는 방법들의 예를 예시한다.
도 13은 일부 실시예들에 따른, 호스트 컴퓨터, 기지국 및 사용자 장비를 포함하는 통신 시스템에서 구현되는 방법들의 예를 예시한다.
도 14는 일부 실시예들에 따른, 호스트 컴퓨터, 기지국 및 사용자 장비를 포함하는 통신 시스템에서 구현되는 방법들의 예를 예시한다.
일반적으로, 본 명세서에서 사용되는 모든 용어들은, 상이한 의미가 명확하게 주어지고/주어지거나 그것이 사용되는 컨텍스트로부터 암시되지 않는 한, 관련 기술 분야에서 그들의 통상적인 의미에 따라 해석되어야 한다. 요소, 장치, 컴포넌트, 수단, 단계 등에 대한 모든 언급들은, 달리 명시적으로 표명되지 않는 한, 요소, 장치, 컴포넌트, 수단, 단계 등의 적어도 하나의 인스턴스를 언급하는 것으로서 개방적으로 해석되어야 한다. 단계가 다른 단계에 후속하거나 선행하는 것으로 명시적으로 기술되지 않는 한 그리고/또는 단계가 다른 단계에 후속하거나 선행해야 하는 것으로 암시되는 경우, 본 명세서에 개시된 임의의 방법들의 단계들은 개시된 정확한 순서로 수행될 필요는 없다. 본 명세서에 개시된 실시예들 중 임의의 실시예의 임의의 특징은 적절하다면 어디에서든 임의의 다른 실시예에 적용될 수 있다. 마찬가지로, 실시예들 중 임의의 실시예의 임의의 이점이 임의의 다른 실시예들에 적용될 수 있고, 그 반대도 가능하다. 다음의 설명으로부터 첨부된 실시예들의 다른 목적들, 특징들 및 이점들이 명백할 것이다.
이제 본 명세서에서 고려되는 실시예들 중 일부가 첨부 도면들을 참조하여 더 완전히 설명될 것이다. 그러나, 다른 실시예들은 본 명세서에 개시된 주제의 범위 내에 포함되고, 개시된 주제는 본 명세서에 제시된 실시예들로만 제한되는 것으로서 해석되어서는 안 된다; 오히려, 이들 실시예는 본 기술분야의 통상의 기술자에게 본 주제의 범위를 전달하기 위해 예로서 제공된다. 추가적인 정보가 또한 부록 A 및 부록 B에서 발견될 수 있다.
도 1은 다수의(예에서, 2개의) 시간 영역 리소스 할당 표를 갖도록 구성된 무선 디바이스를 보여준다. 시간 영역 리소스 할당 표들의 예들은 시간 영역 리소스 할당에 대한 디폴트 값들을 갖는 사전 정의된 표들, RRC 시그널링을 이용하여 구성된 표들, 및 사전 정의된 및 RRC 구성된 표들의 조합을 포함한다. 시간 영역 리소스 할당 표는 무선 신호의 송신 또는 수신을 위한, PUSCH 또는 PDSCH의 시간 영역 리소스와 같은 시간 영역 리소스들의 할당을 지시한다. 일부 실시예들에서, 시간 영역 리소스 할당 표는 OFDM 심벌들을 참조하여 시간 영역 리소스의 할당을 지시한다. 예를 들어, 도 1은 시간 영역 리소스 할당 표들이 시간 영역 리소스 할당에 대한 OFDM 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는 것을 보여준다. 알 수 있는 바와 같이, 시간 영역 리소스 할당 표들은 다수의 엔트리를 포함하고, 상이한 표 엔트리들은 OFDM 시작 심벌 및/또는 OFDM 심벌들에서의 스케줄링된 시간 지속기간 중 적어도 하나에서 상이할 수 있다. OFDM 심벌들은 시작 심벌, 중지 심벌, 및 심벌들에서의 지속기간(예를 들어, 시작 심벌 및 중지 심벌, 시작 심벌 및 지속기간, 또는 중지 심벌 및 지속기간)으로부터 선택된 임의의 2개의 파라미터를 이용하여 지시될 수 있다. 시작 심벌은 슬롯 경계에 관하여, 또는 스케줄링 DCI/CORESET에 대해 절대적일 수 있다. 상이한 표들은 또한 시작(또는 종료) OFDM 심벌에 관하여 상이한 정의들을 가질 수 있다. 예를 들어, 일부 표들은 슬롯의 절대 OFDM 심벌 번호에서 시작(또는 종료) OFDM 심벌을 표현할 수 있는 반면 다른 표들은 PDSCH/PUSCH를 스케줄링하기 위해 사용되는 PDCCH/CORESET 심벌(들)에 대해 시작(또는 종료) 심벌을 표현할 것이다. 절대적 넘버링은 슬롯 기반 또는 유형 A 송신에 유용할 수 있는 반면 상대적 넘버링은 비-슬롯 기반 또는 유형 B 송신에 의해 선호될 수 있다. 원칙적으로, 상이한 표들은 상이한 수의 엔트리들을 가질 수 있다; 그러나, 도 1에 도시된 예들에서, 각각의 표에서 동일한 수의 엔트리가 가정된다.
무선 디바이스는 기지국과 같은 네트워크 노드로부터 수신된 제1 정보에 기초하여 어느 시간 영역 리소스 할당 표를 사용할지를 결정한다. 무선 디바이스는 제1 정보로부터 결정된 시간 영역 리소스 할당 표에 기초하여 그리고 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 디바이스에 할당된 시간 영역 리소스 리소스를 결정한다. 제2 정보는 제1 정보와 상이하다. 일부 실시예들에서, 제2 정보는 무선 디바이스에 할당된 시간 영역 리소스를 결정하기 위해 결정된 표의 어느 엔트리를 사용할지를 지시한다. 예를 들어, 제2 정보는 DCI에서 수신된, 비트 필드와 같은, 시간 영역 리소스 할당 필드를 포함할 수 있다. 도 1에 예시된 예에 관하여, 각각의 표는 4개의 엔트리를 포함하고, 따라서 2 비트 폭의 비트 필드를 포함하는 시간 영역 리소스 할당 필드가 표 내의 4개의 엔트리 중 하나를 선택하기 위해 사용될 수 있다(예를 들어, 제1 엔트리를 선택하기 위해 "00", 제2 엔트리를 선택하기 위해 "01", 제3 엔트리를 선택하기 위해 "10", 및 제4 엔트리를 선택하기 위해 "11").
위에서 설명된 바와 같이, 무선 디바이스는 제1 정보에 기초하여 표를 결정한다. 제1 정보는 DCI에서 수신된 시간 영역 리소스 할당 필드와 다른 정보를 포함한다. 이 다른 정보의 예들은, 아래 더 설명되는 바와 같이, 무선 네트워크 임시 식별자(RNTI), DCI에 포함된 정보, 어느 DCI 포맷이 스케줄링을 위해 사용되었는지, 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지, 송신이 슬롯 기반인지 비-슬롯 기반인지, 반송파 집성 관련 정보, 대역폭 부분 관련 정보, 슬롯 포맷, 및/또는 뉴머롤로지를 지시하는 정보(예를 들어, 순환 프리픽스, OFDM 부반송파 간격 등)일 수 있다.
일부 실시예들에서, 제1 정보는 다른 목적을 위해 이미 시그널링되고 있는 DCI 내의 다른 필드(즉, 시간 영역 리소스 할당 필드와 다른 필드)일 수 있다. 예를 들어, DCI가 유형 A 스케줄링 및 유형 B 스케줄링을 구별하기 위한 비트를 포함한다면, 이 비트는 도 1에서의 2개의 표 중 하나를 선택하기 위해 사용될 수 있다. 다른 예는 슬롯 기반 송신 및 비-슬롯 기반 송신을 구별하는 비트일 수 있다. 슬롯 B 스케줄링, 비-슬롯 기반 송신들, 및 미니-슬롯들은 그 지속기간이 전형적으로 짧은 송신들이다. 슬롯 기반 송신들은 전형적으로 대략 슬롯의 송신 길이들을 갖는다. 따라서, 유형 A/유형 B 또는 비-슬롯 기반 송신/슬롯 기반 송신 구분자 비트에 기초하여 2개의 상이한 시간 영역 리소스 할당 표를 사용하는 것이 일리가 있다.
다중 슬롯 스케줄링이 다중 슬롯 지시자 비트를 이용하여 DCI에서 동적으로 지시된다면, 이 비트가 단일 슬롯 및 다중 슬롯(슬롯 집성) 송신을 위해 사용될 시간 영역 리소스 할당 표를 구별하기 위한 제1 정보로서 사용될 수 있다. 이들 2 가지 경우에서 리소스 할당들은 명백히 상이하다. 다중 슬롯 시간 영역 리소스 할당은 - 심벌 정보에 더하여 - 슬롯 정보를 또한 포함할 수 있다. 여기서 DCI에서 수신된 시간 영역 리소스 할당 필드는 다중 슬롯 지시자 비트가 더 많은 시간 영역 리소스 할당을 가능하게 하도록 설정된다면 더 큰 비트 필드일 수 있다. DCI에서 그러나 임의의 다른 방식으로 다중 슬롯 지시자 비트를 통해 다중 슬롯 스케줄링이 지시되지 않는다면 동일한 원리가 적용된다.
본 개시내용의 특정 실시예들은 시간 영역 리소스 할당 표를 선택하기 위한 제1 정보로서 DCI 포맷(예를 들어, 정규 DCI(regular DCI) 또는 폴백 DCI(fallback DCI))을 사용한다. 예를 들어, NR에 대해, 2개의 상이한 DCI 변형을 사용하는 것이 3GPP에서 논의되었다. 제1 변형은 필요한 모든 종류의 시그널링 또는 구성을 위해 사용될 수 있는 정규 DCI이다. 이 정규 DCI는, LTE DCI 포맷들과 다소 유사하게, 그것의 사용에 따라(즉, 실제 RRC 구성에 따라) 크기 및 포맷이 변화한다. 제2 변형은 고정 및 사전 정의된 크기를 갖는 폴백 DCI이다. 고정 크기 폴백 DCI는 RRC 재구성들 동안, 구성 불확실성의 기간이 존재하는 경우에 전형적으로 필요한데 그 기간 동안에는, 무선 통신에 대한 구성 불확실성의 영향을 제한하기 위해, 네트워크 및 UE 둘 다에게 알려진 고정 크기의 DCI를 갖는 것이 가치있다. 구성 불확실성의 문제는 네트워크가 UE가 RRC 재구성을 적용하는 때를 알지 못할 때 발생한다. 예를 들어, UE는 정보를 리스팅해야 할 수 있거나, RRC 커맨드가 UE에 도달하기 전에 필요한 다수의 재송신이 있을 수 있다. 따라서, UE가 새로운 구성을 적용했을 수 있지만, 네트워크는 그것을 알지 못하는 기간이 있거나, 그 반대도 가능하다. 따라서, 이 기간 동안, 양측에 의해 "항상" 알려지는 통신하는 방식이 필요하고, 이 필요는 구성가능하지 않은 폴백 DCI를 사용함으로써 충족된다.
무선 디바이스는 다수의 제어 채널 리소스 세트들(CORESET들)을 갖도록 구성될 수 있고 각각의 CORESET는 하나 이상의 검색 공간을 포함할 수 있다. 송신을 스케줄링하기 위해 사용된 CORESET 및/또는 검색 공간이 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다.
DCI는 송신이 DL인지 또는 UL인지을 지시하는 다운링크/업링크(DL/UL) 지시자 비트를 포함한다. DL 할당 수신 → DL 데이터 수신과 UL 승인 수신 → UL 데이터 송신 사이의 상이한 처리 시간들 및 프레임 구조의 차이로 인해, DL 및 UL은 상이한 시간 영역 리소스 할당들을 요구할 가능성이 있다. 따라서, DL/UL 지시자 비트가 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다.
반송파 집성의 경우에, 무선 디바이스는 다수의 반송파를 갖도록 구성된다. 상이한 반송파들은 상이한 뉴머롤로지들, LTE(long term evolution)과 공존하는 상이한 필요를 가질 수 있고, 상이한 DL/UL 구성들로 설정된다. 그러면 상이한 반송파들에 대한 상이한 시간 영역 리소스 할당들을 지원하는 것이 일리가 있다. 따라서, 스케줄링된 반송파에 따라, 시간 영역 리소스 할당 표가 선택된다(즉, 스케줄링된 반송파가 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다). 크로스-반송파 스케줄링이 적용되지 않는다면(즉, PDCCH가 PDSCH와 동일한 반송파 상에서 또는 PUSCH 반송파와 연관된 반송파 상에서 송신됨), 스케줄링 DCI가 송신되는 반송파는 시간 영역 리소스 할당 표를 결정한다. 크로스 반송파 스케줄링이 사용된다면(즉, PDCCH가 PDSCH와 동일한 반송파 상에서 또는 PUSCH 반송파와 연관된 반송파 상에서 송신됨), DCI 내의 정보 또는 DCI가 어떻게 송신되는지가 PDSCH/PUSCH 반송파를 지시한다. 예를 들어, 반송파 지시자 필드(Carrier Indicator Field, CIF)가 PDSCH/PUSCH 반송파를 가리키는 DCI에 포함될 수 있다. 검색 공간이 CORESET에서 어떻게 위치하는지에 관하여 상이한 오프셋들이 또한 PDSCH/PUSCH 반송파를 지시하기 위해 사용될 수 있다. 식별된 반송파에 기초하여, 시간 영역 리소스 할당 표가 선택된다.
LTE 및 NR에서, 송신들은 상이한 무선 네트워크 임시 식별자들(RNTI)을 이용하여 스케줄링될 수 있다. 명칭이 암시하는 바와 같이, RNTI는 특정 무선 채널 및 때때로 또한 특정 UE를 식별하기 위해 사용되는 일종의 식별 번호이다. 일부 예들은 다음과 같다:
- C-RNTI: 셀 레벨에서의 스케줄링을 위해 사용됨. C-RNTI는 RRC 접속의 식별자로서 그리고 스케줄링을 위해 사용되는 고유 UE id이다.
- 랜덤 액세스 절차 동안 사용되는 RA-RNTI.
- SI-RNTI: 다운링크에서의 시스템 정보의 식별.
- P-RNTI: 다운링크에서의 페이징 및 시스템 정보 변경 통지의 식별.
예를 들어, 슬롯 기반 송신 및 비-슬롯 기반 송신을 스케줄링하기 위해 상이한 RNTI들이 사용될 수 있다는 것이 생각될 수 있다. 따라서, 상이한 RNTI들이 상이한 시간 영역 리소스 할당에 매핑될 수 있고 무선 디바이스는 - 그것이 어느 RNTI를 검출하는지에 따라 - 시간 영역 리소스 할당 표를 선택한다. 따라서, RNTI가 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다.
NR은 상이한 뉴머롤로지들, 예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스를 지원한다. 상이한 뉴머롤로지들(순환 프리픽스를 포함함)이 레이턴시에 관하여 송신들을 최적화하거나 단말의 현재 무선 조건들에 뉴머롤로지를 개별적으로 적용하기 위해 사용될 수 있다. 상이한 뉴머롤로지들이 상이한 시간 영역 리소스 할당에 매핑될 수 있고 무선 디바이스는, 송신의 뉴머롤로지에 기초하여, 정확한 시간 영역 리소스 할당 표를 선택한다. NR에서는, 상이한 뉴머롤로지들에 대해 상이한 대역폭 부분들(BWP)이 사용될 것이다. 따라서 상이한 BWP가 상이한 시간 영역 리소스 할당 표를 사용할 수 있다. 예를 들어, DCI가 BWP 지시자 필드를 포함한다면 이는 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다.
또 다른 가능성은 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 슬롯 포맷을 사용하는 것이다. 예를 들어, 무선 디바이스는 무선 디바이스에 의해 결정된 슬롯 포맷에 기초하여 어느 표를 사용할지를 결정할 수 있다. 슬롯 포맷은 PDSCH가 수신되는(또는 PUSCH가 송신되는) 슬롯에 기초하여 결정될 수 있다. 대안적으로 슬롯 포맷은 다중 슬롯 송신들의 경우에 PDSCH가 수신되는(또는 PUSCH가 송신되는) 제1 슬롯에 적용가능한 포맷에 기초하여 결정될 수 있다. 슬롯 포맷은 상위 계층 시그널링 및/또는 L1 시그널링(예를 들어, DCI 또는 그룹-공통 PDCCH에서 수신된 슬롯 포맷 지시자)을 통해 무선 디바이스에 의해 결정될 수 있고 슬롯 내의 다운링크/업링크/알려지지 않은 심벌들 중 적어도 하나를 지시한다.
초기 액세스에서, 슬롯 기반 송신들 및 비-슬롯 기반 송신들에 기초하여 나머지 최소 시스템 정보(Remaining Minimum System Information, RMSI)가 송신될 수 있다. 물리 브로드캐스트 채널(PBCH) 상의 마스터 정보 블록(Master Information Block, MIB)은 RMSI가 어떻게 분배되는지에 관한 정보를 포함한다. RMSI가 어떻게 송신되는지에 따라, RMSI에 대한 스케줄링 유연성을 최대화하기 위해 상이한 시간 영역 리소스 할당 표들이 사용될 수 있다. 따라서, RMSI가 어떻게 송신되는지에 관한 정보가 시간 영역 리소스 할당 표를 결정하기 위한 제1 정보로서 사용될 수 있다.
도 2는 시간 영역 리소스 할당 표 및 표 내의 시간 영역 리소스 할당 엔트리를 어떻게 선택할지에 대한 무선 디바이스에서의 방법의 흐름도를 보여준다. 첫째로, 방법은 시간 영역 리소스 할당 표를 선택하는 단계를 포함한다. 일부 실시예들에서, 방법은, 예를 들어, 무선 디바이스가 어느 시간 영역 리소스 할당 표를 선택해야 하는지를 명시적으로 지시하는 DCI를 네트워크 노드가 송신할 필요 없이, 네트워크 노드 및 무선 디바이스에 의해 이용가능한 정보에 기초하여 다수의 시간 영역 리소스 할당 표 중 하나를 선택하는 단계를 포함한다. 둘째로, 방법은 선택된 표 내의 시간 영역 리소스 할당 엔트리를 결정하는 단계를 포함한다. 예를 들어, 네트워크 노드 관점으로부터, 네트워크 노드는 시간 영역 리소스 할당 엔트리를 결정하고 DCI에서 시간 영역 리소스 할당 필드 내의 엔트리를 명시적으로 시그널링한다. 무선 디바이스 관점으로부터, 무선 디바이스는 네트워크 노드로부터 DCI에서 수신된 시간 영역 리소스 할당 엔트리에 기초하여 선택된 표 내의 시간 영역 리소스 할당 필드를 결정한다.
또한, 위에서 논의된 표들은 가능한 시간 영역 리소스 할당들의 세트로부터 구성되는 것이 가능하다. 시간 영역 리소스 할당들의 컬렉션의 예가 아래 표 1에 주어진다.

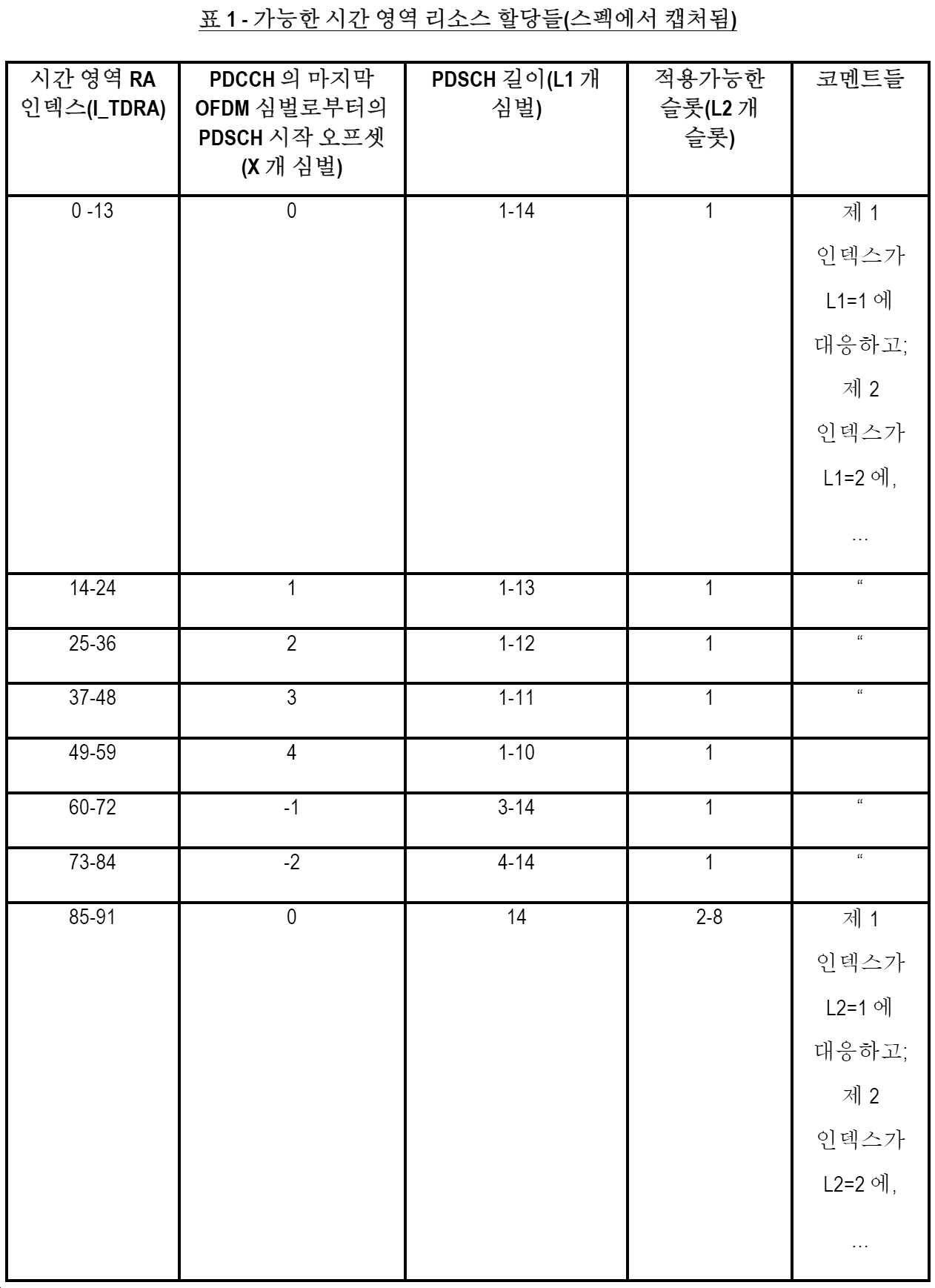

Figure pct00001

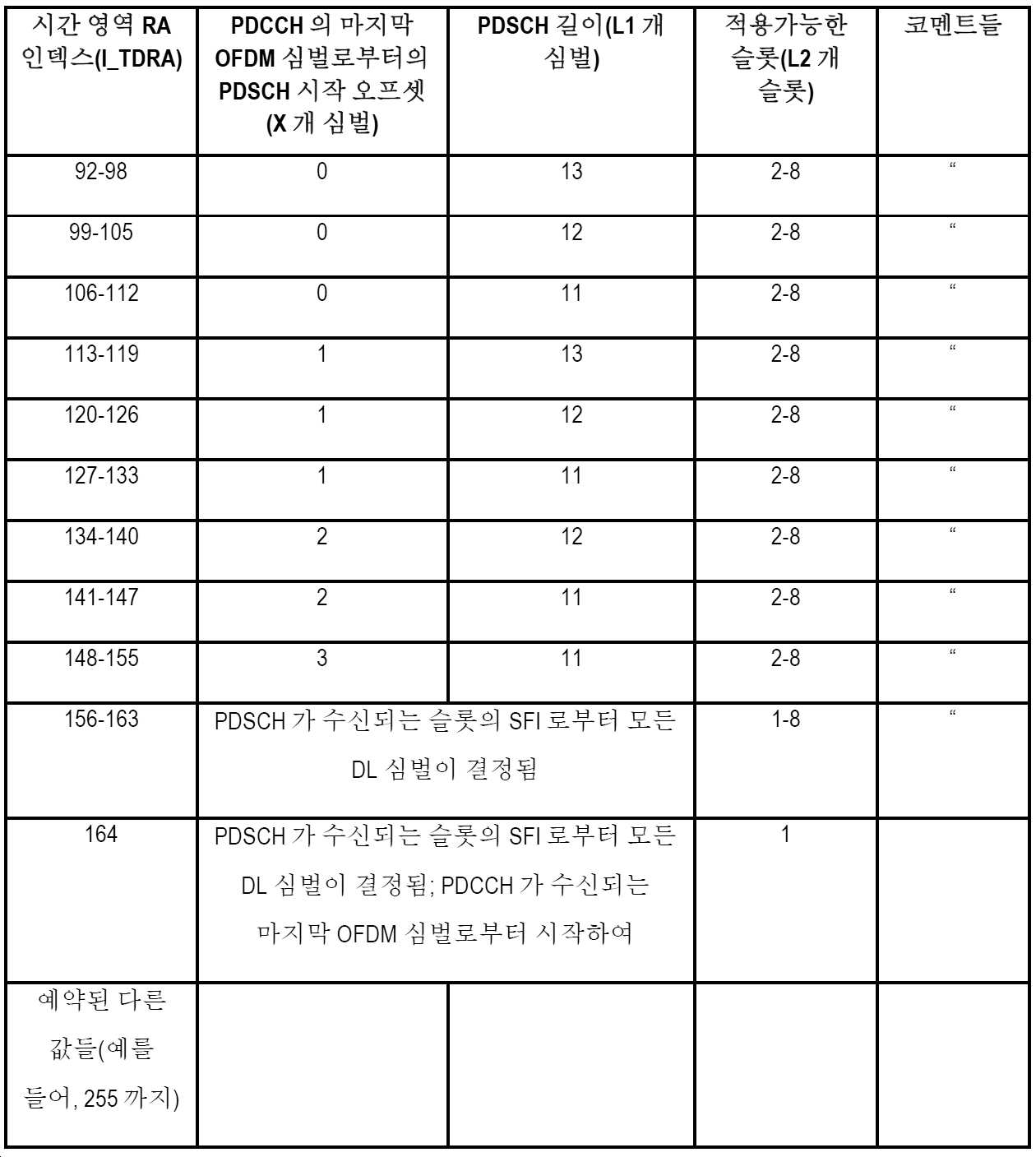

Figure pct00002
표 1에서, 다중 슬롯 스케줄링은 표에서 별개의 열로서 직접 포함되었다. 그것은 "적용가능한 슬롯들(L2개 슬롯)"이라는 열 아래에서 발견된다. 다른 실시예들에서, 다중 슬롯 스케줄링은 다른 수단에 의해 지시될 수 있다. 일부 실시예들에서, 표 1의 4개의 엔트리가 도 1의 표 A를 구축하도록 구성될 수 있다(예를 들어, 표 A는 도 1에 도시된 예에서 4개의 엔트리를 갖는다). 이에 대한 시그널링은 시스템 정보에 있을 수 있거나 무선 리소스 제어(RRC)에 의한 무선 디바이스 특정 시그널링에 의한 것일 수 있다. 표 B 등에 대해 유사한 방법들이 또한 행해질 수 있다.
그 후 RNTI, DCI에 포함된 정보, 어느 DCI 포맷이 스케줄링을 위해 사용되었는지, 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지, 송신이 슬롯 기반인지 비-슬롯 기반인지, 반송파 집성 관련 정보, 대역폭 부분 관련 정보, 슬롯 포맷, 및/또는 뉴머롤로지를 지시하는 정보(예를 들어, 순환 프리픽스, OFDM 부반송파 간격 등)와 같은 제1 정보에 따라 표가 선택될 수 있다. DCI 내의 시간 영역 리소스 할당 필드는 선택된 표 내의 엔트리를 가리킬 것이다. 비록 표 1이 PDSCH에 대해 설명되었지만, PUSCH에 대해 유사한 표가 구성될 수 있다는 것이 추가로 관찰된다. 앞서 말한 바와 같이, 상이한 CORESET/검색 공간들/...에 대해 상이한 표들(표 A, 표 B, ...)이 구성될 수 있고, 각각의 표 A, B, ...는 표 1 로부터의 행들을 갖도록 구성된다.
초기 액세스에 대해 특정하게, 표 1에 대한 일부 엔트리들은 랜덤 액세스 절차에서의 예시적인 시스템 정보, 페이징, 랜덤 액세스 응답, 메시지 3의 스케줄링을 위한 스펙에서 직접 하드코딩될 수 있다. 디폴트 값들이 없다면, 디폴트 시간 영역 리소스 할당(들)을 구성하기 위해 MIB/PBCH에서 추가적인 시그널링이 필요할 것이다. 새로운 시간 영역 리소스 할당 표를 갖도록 구성되지 않는 한 이들 값도 무선 디바이스가 사용하는 디폴트 값들일 수 있다.
본 명세서에 개시된 임의의 적절한 단계들, 방법들, 특징들, 기능들, 또는 이점들은 하나 이상의 가상 장치의 하나 이상의 기능 유닛 또는 모듈을 통해 수행될 수 있다. 각각의 가상 장치는 다수의 이 기능 유닛을 포함할 수 있다. 이들 기능 유닛은, 하나 이상의 마이크로프로세서 또는 마이크로컨트롤러뿐만 아니라, 디지털 신호 프로세서(DSP)들, 특수 목적 디지털 로직 등을 포함할 수 있는 다른 디지털 하드웨어를 포함할 수 있는 처리 회로를 통해 구현될 수 있다. 처리 회로는, 판독 전용 메모리(ROM), 랜덤 액세스 메모리(RAM), 캐시 메모리, 플래시 메모리 디바이스들, 광학 저장 디바이스들 등과 같은, 하나 또는 몇몇 유형의 메모리를 포함할 수 있는, 메모리에 저장된 프로그램 코드를 실행하도록 구성될 수 있다. 메모리에 저장된 프로그램 코드는 하나 이상의 전기통신 및/또는 데이터 통신 프로토콜을 실행하기 위한 프로그램 명령어뿐만 아니라, 본 명세서에 설명된 기법들 중 하나 이상을 수행하기 위한 명령어들을 포함한다. 일부 구현들에서, 처리 회로는 각각의 기능 유닛으로 하여금 본 개시내용의 하나 이상의 실시예에 따른 대응하는 기능들을 수행하게 하기 위해 사용될 수 있다.
도 3은 특정 실시예들에 따른 방법을 묘사한다. 특정 실시예들에서, 이 방법은 UE와 같은 무선 디바이스에 의해 수행될 수 있다. 이 방법은 단계 30에서 시작되어 네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정한다. 이 방법은 단계 32로 계속되어 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 제1 정보와 상이한 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정한다. 제1 정보, 즉, 무선 디바이스가 시간 영역 리소스 할당 표를 결정할 수 있는 정보 및 제2 정보, 즉, 무선 디바이스가 시간 영역 리소스를 결정할 수 있는 정보의 예들은, 도 1 내지 도 2 및 위에서 그리고 아래의 그룹 A 실시예들에 관하여 설명된 예들을 포함하지만, 이에 제한되는 것은 아니다. 일부 실시예들에서, 방법은 단계 34에서 결정된 시간 영역 리소스를 이용하여 무선 신호를 송신 또는 수신하는 단계를 추가로 포함한다.
도 4는 특정 실시예들에 따른 방법을 묘사한다. 특정 실시예들에서, 이 방법은 기지국과 같은 네트워크 노드에 의해 수행될 수 있다. 방법은 단계 40에서 시작되어 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정한다. 예를 들어, 일부 실시예들에서, 네트워크 노드는 식별된 표 및 현재의 스케줄링 요구들과 같은 다른 정보에 기초하여 시간 영역 리소스 할당을 결정한다. 그 후 네트워크 노드는 표로부터 결정된 시간 영역 리소스 할당에 대응하는 엔트리를 선택할 수 있다. 추가적으로, 네트워크 노드는 선택된 엔트리를 무선 디바이스에 지시하기 위한 제2 정보를 결정할 수 있다. 이 방법은 단계 42로 진행하여 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 시간 영역 리소스를 결정하는 제2 정보를 무선 디바이스로 송신한다. 제2 정보는 제1 정보와 상이하다. 제1 정보, 즉, 무선 디바이스가 시간 영역 리소스 할당 표를 결정할 수 있는 무선 디바이스로 송신된 정보 및 제2 정보, 즉, 무선 디바이스가 시간 영역 리소스를 결정할 수 있는 무선 디바이스로 송신된 정보의 예들은, 도 1 내지 도 2 및 위에서 그리고 아래의 그룹 B 실시예들에 관하여 설명된 예들을 포함하지만, 이에 제한되는 것은 아니다. 일부 실시예들에서, 방법은 단계 44에서 할당된 시간 영역 리소스를 이용하여 무선 신호를 송신 또는 수신하는 단계를 추가로 포함한다.
도 3 및 도 4에서의 예들에 관하여, 특정 실시예들에서, 제1 정보는 다음 중 하나 이상을 포함한다:
a. 상기 네트워크로부터의 다운링크 제어 정보(DCI)에 포함된 그리고 상기 시간 영역 리소스를 결정하는 것 외에 다른 목적을 위해 상기 무선 디바이스에 시그널링되는 정보;
b. 어느 DCI 포맷이 스케줄링을 위해 사용되었는지를 지시하는 정보(예를 들어, 정규 DCI 포맷 또는 폴백 DCI 포맷);
c. 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지를 지시하는 정보;
d. 상기 송신이 슬롯 기반인지 또는 비-슬롯 기반인지를 지시하는 정보;
e. 반송파 집성 관련 정보;
f. 대역폭 부분 관련 정보;
g. 슬롯 포맷을 지시하는 정보;
h. 상기 송신이 단일 슬롯인지 또는 다중 슬롯인지를 지시하는 정보;
i. DCI에서 수신된 다운링크/업링크 지시자의 구성;
j. 무선 네트워크 임시 식별자들(RNTI); 및/또는
k. 뉴머롤로지를 지시하는 정보(예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스).
제2 정보는 무선 디바이스/UE가 할당된 시간 영역 리소스를 결정하기 위해 복수의 표 중 결정된 하나 내에서 어느 엔트리를 사용할지를 결정하는 것을 허용하는 다운링크 제어 정보 내의 시간 영역 리소스 할당 필드를 포함한다.
도 5는 무선 네트워크(예를 들어, 도 6에 도시된 무선 네트워크)에서의 장치(50)의 개략 블록도를 예시한다. 이 장치는 무선 디바이스 또는 네트워크 노드(예를 들어, 도 6에 도시된 무선 디바이스(110) 또는 네트워크 노드(160))에서 구현될 수 있다. 이 장치(50)는 도 3 또는 도 4를 참조하여 설명된 예시적인 방법 및 가능하게는 본 명세서에 개시된 임의의 다른 프로세스들 또는 방법들을 수행하도록 동작가능하다. 도 3 및 도 4의 방법은 반드시 장치(50)에 의해서만 수행되는 것은 아니라는 점이 또한 이해되어야 한다. 방법의 적어도 일부 동작들은 하나 이상의 다른 엔티티에 의해 수행될 수 있다.
가상 장치(50)는 하나 이상의 마이크로프로세서 또는 마이크로컨트롤러뿐만 아니라, 디지털 신호 프로세서(DSP)들, 특수 목적 디지털 로직 등을 포함할 수 있는, 다른 디지털 하드웨어를 포함할 수 있는 처리 회로를 포함할 수 있다. 처리 회로는, 판독 전용 메모리(ROM), 랜덤 액세스 메모리, 캐시 메모리, 플래시 메모리 디바이스들, 광학 저장 디바이스들 등과 같은, 하나 또는 몇몇 유형의 메모리를 포함할 수 있는, 메모리에 저장된 프로그램 코드를 실행하도록 구성될 수 있다. 메모리에 저장된 프로그램 코드는 하나 이상의 전기통신 및/또는 데이터 통신 프로토콜을 실행하기 위한 프로그램 명령어뿐만 아니라, 몇몇 실시예들에서, 본 명세서에 설명된 기법들 중 하나 이상을 수행하기 위한 명령어들을 포함한다. 일부 구현들에서, 처리 회로는 구성 정보 유닛(52), 시간 리소스 결정 유닛(54), 통신 유닛(56), 및 장치(50)의 임의의 다른 적합한 유닛들로 하여금 본 개시내용의 하나 이상의 실시예에 따른 대응하는 기능들을 수행하게 하기 위해 사용될 수 있다.
도 5에 예시된 바와 같이, 장치(50)는 구성 정보 유닛(52), 시간 리소스 결정 유닛(54), 및 통신 유닛(56)을 포함한다. 특정 실시예들에서, 구성 정보 유닛(52)은 제1 정보 및 제2 정보를 결정하도록 구성된다. 예를 들어, 네트워크 노드에서 사용될 때, 구성 정보 유닛(52)은 무선 디바이스가 복수의 표 중 하나를 결정하는 무선 디바이스로 송신할 제1 정보, 및 무선 디바이스가 (제1 정보로부터 결정된 복수의 표 중 하나에 기초하여) 할당된 시간 영역 리소스를 결정하는 제2 정보를 결정한다. 무선 디바이스에서 사용될 때, 구성 정보 유닛(52)은 네트워크 노드로부터 수신된 제1 및 제2 정보를 결정한다. 시간 리소스 결정 유닛(54)은 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 리소스를 결정한다. 네트워크 노드에서 사용될 때, 시간 리소스 결정 유닛(54)은 시간 영역 리소스를 할당할 수 있고 할당된 시간 영역 리소스를 네트워크 노드의 구성 정보 유닛(52)에 지시하여, 구성 정보 유닛(52)이 무선 디바이스로 송신할 제1 및 제2 정보(예를 들어, 시간 영역 리소스에 대응하는 제1 및 제2 정보)를 결정할 수 있도록 할 수 있다. 무선 디바이스에서 사용될 때, 시간 리소스 결정 유닛(54)은 네트워크 노드로부터 제1 및 제2 정보를 수신할 수 있고(예를 들어, 무선 디바이스의 구성 정보 모듈(52)을 통해) 제1 및 제2 정보를 이용하여 네트워크 노드가 무선 신호의 송신 또는 수신을 위해 할당한 시간 영역 리소스를 결정할 수 있다. 통신 유닛(56)은 시간 리소스 결정 유닛(54)에 의해 결정된 할당된 시간 영역 리소스에 따라 무선 신호를 송신 또는 수신한다.
유닛이라는 용어는 전자 공학, 전기 디바이스, 및/또는 전자 디바이스의 분야에서 종래의 의미를 가질 수 있고, 예를 들어, 전기 및/또는 전자 회로, 디바이스들, 모듈들, 프로세서들, 메모리들, 로직 솔리드 스테이트 및/또는 개별 디바이스들, 본 명세서에 설명된 것들과 같은, 각각의 태스크들, 절차들, 계산들, 출력들, 및/또는 디스플레이 기능들 등을 수행하기 위한 컴퓨터 프로그램들 또는 명령어들을 포함할 수 있다.
일부 실시예들에서, 컴퓨터 프로그램, 컴퓨터 프로그램 제품 또는 컴퓨터 판독가능 저장 매체는 컴퓨터 상에서 실행될 때 본 명세서에 개시된 실시예들 중 임의의 실시예를 수행하는 명령어들을 포함한다. 추가 예들에서, 명령어들은 신호 또는 반송파 상에서 반송되고 컴퓨터 상에서 실행가능하고 실행될 때 본 명세서에 개시된 실시예들 중 임의의 실시예를 수행한다.
실시예들
그룹 A 실시예들
1. 무선 디바이스에 의해 수행되는 방법으로서, 상기 방법은:
- 네트워크 노드(예를 들어, 기지국)로부터 수신된 제1 정보에 기초하여 복수의 표 중 하나를 결정하는 단계,
- 상기 복수의 표 중 결정된 하나 및 상기 제1 정보와 상이한 또는 그와 다른 상기 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 상기 무선 디바이스에 할당된 시간 영역 리소스를 결정하는 단계를 포함하는, 방법.
2. 이전 실시예의 방법으로서, 상기 복수의 표는 시간 영역 리소스 할당 표들인, 방법.
3. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 결정된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하는 단계를 추가로 포함하는, 방법.
4. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 제2 정보는 다운링크 제어 정보에서 수신된 시간 영역 리소스 할당 필드인, 방법.
5. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 제1 정보는:
a. 상기 네트워크로부터의 다운링크 제어 정보(DCI)에 포함된 그리고 상기 시간 영역 리소스를 결정하는 것 외에 다른 목적을 위해 상기 무선 디바이스에 시그널링되는 정보;
b. 어느 DCI 포맷이 스케줄링을 위해 사용되었는지를 지시하는 정보(예를 들어, 정규 DCI 포맷 또는 폴백 DCI 포맷);
c. 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지를 지시하는 정보;
d. 상기 송신이 슬롯 기반인지 또는 비-슬롯 기반인지를 지시하는 정보;
e. 반송파 집성 관련 정보;
f. 대역폭 부분 관련 정보;
g. 슬롯 포맷을 지시하는 정보;
h. 상기 송신이 단일 슬롯인지 또는 다중 슬롯인지를 지시하는 정보;
i. DCI에서 수신된 다운링크/업링크 지시자의 구성;
j. 무선 네트워크 임시 식별자들(RNTI); 및/또는
k. 뉴머롤로지를 지시하는 정보(예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스) 중 하나 이상을 포함하는, 방법.
6. 무선 디바이스에 의해 수행되는 방법으로서, 상기 방법은:
- 복수의 표 중 선택된 하나를 이용하여 네트워크가 무선 신호의 송신 또는 수신을 위해 상기 무선 디바이스에 할당한 시간 영역 리소스를 결정하는 단계를 포함하는, 방법.
7. 이전 실시예의 방법으로서, 상기 네트워크로부터의 다운링크 제어 정보에서 수신된 시간 영역 리소스 할당 필드와 다른 정보에 기초하여 상기 선택된 표를 결정하는 단계를 추가로 포함하는, 방법.
8. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 네트워크 및 상기 무선 디바이스 둘 다에 의해 이용가능한 정보에 기초하여 상기 무선 디바이스에서 상기 선택된 표의 선택을 하는 단계를 추가로 포함하는, 방법.
9. 예시적인 실시예 6의 방법으로서, 상기 선택된 표의 선택을 하기 위해 사용되는 정보는:
- 상기 네트워크로부터의 다운링크 제어 정보(DCI)에 포함된 그리고 상기 선택된 시간 영역 리소스 할당을 식별하는 것 외에 다른 목적을 위해 상기 무선 디바이스에 시그널링되는 정보;
- 어느 DCI 포맷이 스케줄링을 위해 사용되었는지(예를 들어, 정규 DCI 포맷 또는 폴백 DCI 포맷);
- 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지;
- 상기 송신이 슬롯 기반인지 또는 비-슬롯 기반인지;
- 반송파 집성 관련 정보;
- 대역폭 부분 관련 정보;
- 슬롯 포맷;
- 상기 송신이 단일 슬롯인지 또는 다중 슬롯인지;
- DCI에서 수신된 다운링크/업링크 지시자의 구성;
- 무선 네트워크 임시 식별자들(RNTI); 및/또는
- 뉴머롤로지(예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스) 중 하나 이상을 포함하는, 방법.
10. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 시간 영역 리소스 할당이 시스템 정보를 스케줄링하는 데 사용될 때, 상기 선택된 표는 상기 시스템 정보가 슬롯 기반 송신에 따라 분배되는지 또는 비-슬롯 기반 송신에 따라 분배되는지에 기초하는, 방법.
11. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 선택된 표 내의 복수의 엔트리 중 선택된 하나를 결정하는 단계를 추가로 포함하고, 상기 선택된 엔트리는 상기 네트워크가 상기 무선 신호의 송신 또는 수신을 위해 상기 무선 디바이스에 할당한 시간 영역 리소스를 지시하는, 방법.
12. 이전 실시예의 방법으로서, 상기 선택된 엔트리는 상기 네트워크로부터 수신된 명시적 지시에 기초하여 결정되는, 방법.
13. 이전 실시예의 방법으로서, 상기 명시적 지시는 네트워크로부터의 다운링크 제어 정보에서 수신된 시간 영역 리소스 할당 비트 필드를 통해 수신되는, 방법.
14. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 선택된 엔트리는 상기 무선 신호의 송신 또는 수신을 위한 시작 심벌, 중지 심벌, 및 심벌들에서의 지속기간 중 적어도 2개를 지시하는, 방법.
15. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 할당된 시간 영역 리소스를 이용하여 물리 업링크 공유 채널(PUSCH) 상에서 상기 무선 신호를 송신하는 단계를 추가로 포함하는, 방법.
16. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 할당된 시간 영역 리소스를 이용하여 물리 다운링크 공유 채널(PDSCH) 상에서 상기 무선 신호를 수신하는 단계를 추가로 포함하는, 방법.
17. 이전 실시예들 중 임의의 실시예의 방법으로서,
- 상기 복수의 표 중 제1 표는 슬롯 경계에 대한 절대 OFDM 심벌 번호로서 시작 또는 종료 OFDM 심벌을 표현하고,
- 상기 복수의 표 중 제2 표는 PDSCH/PUSCH를 스케줄링하기 위해 사용되는 PDCCH/CORESET 심벌(들)에 대한 시작 또는 종료 OFDM 심벌을 표현하는, 방법.
18. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 표 중 제1 표는 상기 복수의 표 중 제2 표와 상이한 수의 엔트리를 포함하는, 방법.
19. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 표 각각은 동일한 수의 엔트리들을 포함하는, 방법.
20. 이전 실시예들 중 임의의 실시예의 방법으로서,
- 사용자 데이터를 제공하는 단계; 및
- 상기 네트워크 노드로의 송신을 통해 상기 사용자 데이터를 호스트 컴퓨터에 전달하는 단계를 추가로 포함하는, 방법.
그룹 B 실시예들
21. 기지국에 의해 수행되는 방법으로서, 상기 방법은:
- 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하는 단계, 및
- 상기 무선 디바이스가 복수의 표 중 하나를 결정하는 제1 정보 및 상기 무선 디바이스가, 상기 복수의 표 중 하나에 기초하여, 상기 할당된 시간 영역 리소스를 결정하는 제2 정보 - 상기 제2 정보는 상기 제1 정보와 상이한 또는 그와 다른 것임 - 를 상기 무선 디바이스로 송신하는 단계를 포함하는, 방법.
22. 이전 실시예의 방법으로서, 상기 복수의 표는 시간 영역 리소스 할당 표들인, 방법.
23. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 결정된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하는 단계를 추가로 포함하는, 방법.
24. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 제2 정보는 다운링크 제어 정보에서 송신된 시간 영역 리소스 할당 필드인, 방법.
25. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 제1 정보는:
a. 상기 네트워크로부터의 다운링크 제어 정보(DCI)에 포함된 그리고 상기 시간 영역 리소스를 결정하는 것 외에 다른 목적을 위해 상기 기지국으로부터 상기 무선 디바이스로 시그널링되는 정보;
b. 어느 DCI 포맷이 스케줄링을 위해 사용되었는지를 지시하는 정보(예를 들어, 정규 DCI 포맷 또는 폴백 DCI 포맷);
c. 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지를 지시하는 정보;
d. 상기 송신이 슬롯 기반인지 또는 비-슬롯 기반인지를 지시하는 정보;
e. 반송파 집성 관련 정보;
f. 대역폭 부분 관련 정보;
g. 슬롯 포맷을 지시하는 정보;
h. 상기 송신이 단일 슬롯인지 또는 다중 슬롯인지를 지시하는 정보;
i. DCI에서 수신된 다운링크/업링크 지시자의 구성;
j. 무선 네트워크 임시 식별자들(RNTI); 및/또는
k. 뉴머롤로지를 지시하는 정보(예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스) 중 하나 이상을 포함하는, 방법.
26. 네트워크 노드(예를 들어, 기지국)에 의해 수행되는 방법으로서, 상기 방법은:
- 상기 네트워크 노드가 무선 신호의 송신 또는 수신을 위해 어느 시간 영역 리소스를 무선 디바이스에 할당하고 있는지를 결정하기 위해 상기 무선 디바이스가 사용하고 있는 복수의 표 중 하나를 결정하는 단계;
- 상기 복수의 표 중 결정된 하나 내의 복수의 엔트리 중 하나를 지시하는 정보를 상기 무선 디바이스로 송신하는 단계를 포함하고, 상기 선택된 엔트리는 상기 무선 신호의 송신 또는 수신을 위해 상기 무선 디바이스에 할당된 시간 영역 리소스를 지시하는, 방법.
27. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 표 중 하나는 상기 네트워크 노드 및 상기 무선 디바이스 둘 다에 의해 이용가능한 정보에 기초하여 결정되는, 방법.
28. 예시적인 실시예 26의 방법으로서, 상기 무선 디바이스가 어느 표(즉, 상기 복수의 표 중 하나)를 사용하고 있는지를 결정하기 위해 사용되는 정보는:
- 상기 네트워크가 상기 선택된 시간 영역 리소스 할당을 식별하는 것 외에 다른 목적을 위해 상기 무선 디바이스에 시그널링하는 다운링크 제어 정보(DCI)에 포함된 정보;
- 어느 DCI 포맷이 스케줄링을 위해 사용되었는지(예를 들어, 정규 DCI 포맷 또는 폴백 DCI 포맷);
- 어느 CORSET/검색 공간이 스케줄링을 위해 사용되었는지;
- 상기 송신이 슬롯 기반인지 또는 비-슬롯 기반인지;
- 반송파 집성 관련 정보;
- 대역폭 부분 관련 정보;
- 슬롯 포맷;
- 상기 송신이 단일 슬롯인지 또는 다중 슬롯인지;
- DCI에서 수신된 다운링크/업링크 지시자의 구성;
- 무선 네트워크 임시 식별자들(RNTI); 및/또는
- 뉴머롤로지(예를 들어, OFDM 부반송파 간격 및/또는 순환 프리픽스)를 포함하는, 방법.
29. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 시간 영역 리소스 할당이 시스템 정보를 스케줄링하기 위해 사용될 때, 상기 복수의 표 중 하나는 상기 시스템 정보가 슬롯 기반 송신에 따라 분배되는지 또는 비-슬롯 기반 송신에 따라 분배되는지에 기초하여 결정되는, 방법.
30. 이전 실시예의 방법으로서, 상기 복수의 엔트리 중 하나를 지시하는 정보는 명시적으로 송신되는, 방법.
31. 이전 실시예의 방법으로서, 상기 복수의 엔트리 중 하나를 지시하는 정보는 상기 무선 디바이스로 송신된 다운링크 제어 정보 내의 시간 영역 리소스 할당 비트 필드를 통해 송신되는, 방법.
32. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 엔트리 중 하나는 상기 무선 신호의 송신 또는 수신을 위한 시작 심벌, 중지 심벌, 및 심벌들에서의 지속기간 중 적어도 2개를 지시하는, 방법.
33. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 할당된 시간 영역 리소스를 이용하여 물리 업링크 공유 채널(PUSCH) 상에서 상기 무선 신호를 수신하는 단계를 추가로 포함하는, 방법.
34. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 할당된 시간 영역 리소스를 이용하여 물리 다운링크 공유 채널(PDSCH) 상에서 상기 무선 신호를 송신하는 단계를 추가로 포함하는, 방법.
35. 이전 실시예들 중 임의의 실시예의 방법으로서,
- 상기 복수의 표 중 제1 표는 슬롯 경계에 대한 절대 OFDM 심벌 번호로서 시작 또는 종료 OFDM 심벌을 표현하고,
- 상기 복수의 표 중 제2 표는 PDSCH/PUSCH를 스케줄링하기 위해 사용되는 PDCCH/CORESET 심벌(들)에 대한 시작 또는 종료 OFDM 심벌을 표현하는, 방법.
36. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 표 중 제1 표는 상기 복수의 표 중 제2 표와 상이한 수의 엔트리를 포함하는, 방법.
37. 이전 실시예들 중 임의의 실시예의 방법으로서, 상기 복수의 표 각각은 동일한 수의 엔트리들을 포함하는, 방법.
38. 이전 실시예들 중 임의의 실시예의 방법으로서,
- 사용자 데이터를 획득하는 단계; 및
- 상기 사용자 데이터를 호스트 컴퓨터 또는 무선 디바이스에 전달하는 단계를 추가로 포함하는, 방법.
비록 본 명세서에 설명된 주제는 임의의 적합한 컴포넌트를 이용하여 임의의 적절한 유형의 시스템에서 구현될 수 있지만, 본 명세서에 개시된 실시예들은 도 6에 예시된 예시적인 무선 네트워크와 같은 무선 네트워크와 관련하여 설명된다. 간략화를 위해, 도 6의 무선 네트워크는 네트워크(106), 네트워크 노드들(160 및 160b), 및 WD들(110, 110b, 및 110c)만을 묘사한다. 실제로는, 무선 네트워크는 무선 디바이스들 사이 또는 무선 디바이스와 일반 전화, 서비스 제공자, 또는 임의의 다른 네트워크 노드 또는 최종 디바이스와 같은 다른 통신 디바이스 사이의 통신을 지원하기에 적합한 임의의 추가적인 요소를 추가로 포함할 수 있다. 예시된 컴포넌트들 중에서, 네트워크 노드(160) 및 무선 디바이스(WD)(110)는 추가적인 상세사항으로 묘사되어 있다. 무선 네트워크는 하나 이상의 무선 디바이스에 통신 및 다른 유형들의 서비스들을 제공하여 무선 디바이스들이 무선 네트워크에 의해 또는 그를 통해 제공되는 서비스들에 액세스하고/하거나 그를 사용하는 것을 용이하게 할 수 있다.
무선 네트워크는 임의의 유형의 통신, 전기통신, 데이터, 셀룰러, 및/또는 무선 네트워크 또는 다른 유사한 유형의 시스템을 포함하고/하거나 이와 인터페이스할 수 있다. 일부 실시예들에서, 무선 네트워크는 특정 표준들 또는 다른 유형들의 사전 정의된 규칙들 또는 절차들에 따라 동작하도록 구성될 수 있다. 따라서, 무선 네트워크의 특정 실시예들은 GSM(Global System for Mobile Communications), UMTS(Universal Mobile Telecommunications System), LTE(Long Term Evolution), 및/또는 다른 적합한 2G, 3G, 4G, 또는 5G 표준들과 같은 통신 표준들; IEEE 802.11 표준들과 같은 무선 로컬 영역 네트워크(WLAN) 표준들; 및/또는 WiMax(Worldwide Interoperability for Microwave Access), 블루투스, Z-Wave 및/또는 ZigBee 표준들과 같은 임의의 다른 적절한 무선 통신 표준을 구현할 수 있다.
네트워크(106)는 디바이스들 간의 통신을 가능하게 하기 위해 하나 이상의 백홀 네트워크, 코어 네트워크들, IP 네트워크들, 공중 교환 전화 네트워크(PSTN)들, 패킷 데이터 네트워크들, 광 네트워크들, 광역 네트워크(WAN)들, 로컬 영역 네트워크(LAN)들, 무선 로컬 영역 네트워크(WLAN)들, 유선 네트워크들, 무선 네트워크들, 도시권 영역 네트워크들, 및 다른 네트워크들을 포함할 수 있다.
네트워크 노드(160)와 WD(110)는 아래에 더 상세히 설명되는 다양한 컴포넌트들을 포함한다. 이들 컴포넌트는 무선 네트워크에서 무선 접속을 제공하는 것과 같이, 네트워크 노드 및/또는 무선 디바이스 기능성을 제공하기 위해 함께 작업한다. 상이한 실시예들에서, 무선 네트워크는 유선 또는 무선 접속들을 통해 데이터 및/또는 신호들의 통신을 용이하게 하거나 또는 그에 참여할 수 있는 임의의 수의 유선 또는 무선 네트워크들, 네트워크 노드들, 기지국들, 제어기들, 무선 디바이스들, 릴레이 스테이션들, 및/또는 임의의 다른 컴포넌트들 또는 시스템들을 포함할 수 있다.
본 명세서에서 사용되는, 네트워크 노드는 무선 디바이스에의 무선 액세스를 가능하게 하고/하거나 제공하고/하거나 무선 네트워크에서 다른 기능들(예를 들어, 관리)을 수행하기 위해 무선 디바이스와 및/또는 무선 네트워크 내의 다른 네트워크 노드들 또는 장비와 직접적으로 또는 간접적으로 통신할 수 있거나, 그렇게 구성, 배열, 및/또는 동작가능한 장비를 지칭한다. 네트워크 노드들의 예들은 액세스 포인트(AP)들(예를 들어, 무선 액세스 포인트)들, 기지국(BS)들(예를 들어, 무선 기지국들, Node B들, 진화된 Node B(eNB)들, 및 NR NodeB(gNB)들을 포함하지만, 이에 제한되는 것은 아니다. 기지국들은 그들이 제공하는 커버리지의 양(또는 다르게 말해서, 그들의 송신 전력 레벨)에 기초하여 분류될 수 있고 그 후 펨토 기지국들, 피코 기지국들, 마이크로 기지국들, 또는 매크로 기지국들이라고도 지칭될 수 있다. 기지국은 릴레이를 제어하는 릴레이 도너 노드 또는 릴레이 노드일 수 있다. 네트워크 노드는 또한, 때때로 원격 무선 헤드(RRH)들이라 지칭되는, 원격 무선 유닛(RRU)들 및/또는 중앙집중형 디지털 유닛들과 같은 분산형 무선 기지국의 하나 이상의(또는 모든) 부분들을 포함할 수 있다. 그러한 원격 무선 유닛들은 안테나 통합된 무선으로서 안테나와 통합될 수 있거나 그렇지 않을 수 있다. 분산형 무선 기지국의 부분들은 또한 분산형 안테나 시스템(DAS) 내의 노드들이라고도 지칭될 수 있다. 네트워크 노드의 또 다른 예들은 MSR BS들과 같은 MSR(multi-standard radio) 장비, RNC(radio network controller)들 또는 BSC(base station controller)들과 같은 네트워크 제어기들, BTS(base transceiver station)들, 송신 포인트들, 송신 노드들, MCE들(multi-cell/multicast coordination entities), 코어 네트워크 노드들(예를 들어, MSC들, MME들), O&M 노드들, OSS 노드들, SON 노드들, 포지셔닝 노드들(예를 들어, E-SMLC들), 및/또는 MDT들을 포함한다. 다른 예로서, 네트워크 노드는 아래에 더 상세히 설명되는 바와 같은 가상 네트워크 노드일 수 있다. 그러나, 더 일반적으로, 네트워크 노드들은 무선 디바이스에게 무선 네트워크로의 액세스를 가능하게 하고/하거나 제공하거나 무선 네트워크에 액세스한 무선 디바이스에 일부 서비스를 제공할 수 있거나, 그렇게 구성, 배열, 및/또는 동작가능한 임의의 적합한 디바이스(또는 디바이스들의 그룹)를 표현할 수 있다.
도 6에서, 네트워크 노드(160)는 처리 회로(170), 디바이스 판독가능 매체(180), 인터페이스(190), 보조 장비(184), 전원(186), 전력 회로(187), 및 안테나(162)를 포함한다. 비록 도 6의 예시적인 무선 네트워크에 예시된 네트워크 노드(160)는 하드웨어 컴포넌트들의 예시된 조합을 포함하는 디바이스를 표현할 수 있지만, 다른 실시예들은 컴포넌트의 상이한 조합들을 갖는 네트워크 노드들을 포함할 수 있다. 네트워크 노드가 본 명세서에 개시된 태스크들, 특징들, 기능들, 및 방법들을 수행하기 위해 필요한 하드웨어 및/또는 소프트웨어의 임의의 적합한 조합을 포함한다는 점이 이해되어야 한다. 더욱이, 네트워크 노드(160)의 컴포넌트들은 더 큰 박스 내에 위치하거나 다수의 박스 내에 네스팅되는 단일 박스들로서 묘사되지만, 실제로는, 네트워크 노드는 단일의 예시된 컴포넌트를 구성하는 다수의 상이한 물리적 컴포넌트들을 포함할 수 있다(예를 들어, 디바이스 판독가능 매체(180)는 다수의 별개의 하드 드라이브들뿐만 아니라 다수의 RAM 모듈들을 포함할 수 있다).
유사하게, 네트워크 노드(160)는 다수의 물리적으로 별개의 컴포넌트들(예를 들어, NodeB 컴포넌트 및 RNC 컴포넌트, 또는 BTS 컴포넌트 및 BSC 컴포넌트 등)로 구성될 수 있고, 이들은 각각 그들 자신의 각각의 컴포넌트들을 가질 수 있다. 네트워크 노드(160)가 다수의 별개의 컴포넌트들(예를 들어, BTS 및 BSC 컴포넌트들)을 포함하는 특정 시나리오들에서, 별개의 컴포넌트들 중 하나 이상은 몇몇 네트워크 노드들 간에 공유될 수 있다. 예를 들어, 단일 RNC가 다수의 NodeB를 제어할 수 있다. 그러한 시나리오에서, 각각의 고유 NodeB 및 RNC 쌍은 일부 경우들에서 단일의 별개의 네트워크 노드로 간주될 수 있다. 일부 실시예들에서, 네트워크 노드(160)는 다수의 무선 액세스 기술(RAT)들을 지원하도록 구성될 수 있다. 그러한 실시예들에서, 일부 컴포넌트들은 복제될 수 있고(예를 들어, 상이한 RAT들에 대한 별개의 디바이스 판독가능 매체(180)) 일부 컴포넌트들은 재사용될 수 있다(예를 들어, 동일한 안테나(162)가 RAT들에 의해 공유될 수 있다). 네트워크 노드(160)는 또한, 예를 들어, GSM, WCDMA, LTE, NR, WiFi, 또는 블루투스 무선 기술들과 같은, 네트워크 노드(160)에 통합된 상이한 무선 기술들을 위한 다양한 예시된 컴포넌트들의 다수의 세트를 포함할 수 있다. 이들 무선 기술은 네트워크 노드(160) 내의 동일한 또는 상이한 칩 또는 칩들 및 다른 컴포넌트들의 세트 내에 통합될 수 있다.
처리 회로(170)는 네트워크 노드에 의해 제공되는 것으로서 본 명세서에 설명된 임의의 결정, 계산, 또는 유사한 동작들(예를 들어, 특정 획득 동작들)을 수행하도록 구성된다. 처리 회로(170)에 의해 수행되는 이들 동작은 처리 회로(170)에 의해 획득된 정보를 처리하는 것, 예를 들어, 획득된 정보를 다른 정보로 변환하고, 획득된 정보 또는 변환된 정보를 네트워크 노드에 저장된 정보와 비교하고, 그리고/또는 획득된 정보 또는 변환된 정보에 기초하여 하나 이상의 동작을 수행하고, 상기 처리의 결과로서 결정을 하는 것을 포함할 수 있다.
처리 회로(170)는 마이크로프로세서, 제어기, 마이크로컨트롤러, 중앙 처리 유닛, 디지털 신호 프로세서, 주문형 집적 회로, 필드 프로그래머블 게이트 어레이, 또는 임의의 다른 적합한 컴퓨팅 디바이스, 리소스 중 하나 이상의 조합, 또는 하드웨어, 소프트웨어, 및/또는 단독으로 또는 디바이스 판독가능 매체(180)와 같은 다른 네트워크 노드(160) 컴포넌트들과 함께 네트워크 노드(160) 기능성을 제공하도록 동작가능한 인코딩된 로직의 조합을 포함할 수 있다. 예를 들어, 처리 회로(170)는 디바이스 판독가능 매체(180)에 또는 처리 회로(170) 내의 메모리에 저장된 명령어들을 실행할 수 있다. 그러한 기능성은 본 명세서에서 논의되는 다양한 무선 특징들, 기능들, 또는 이점들 중 임의의 것을 제공하는 것을 포함할 수 있다. 일부 실시예들에서, 처리 회로(170)는 시스템 온 칩(SOC)을 포함할 수 있다.
일부 실시예들에서, 처리 회로(170)는 무선 주파수(RF) 트랜시버 회로(172) 및 기저대역 처리 회로(174) 중 하나 이상을 포함할 수 있다. 일부 실시예들에서, 무선 주파수(RF) 트랜시버 회로(172) 및 기저대역 처리 회로(174)는 별개의 칩들(또는 칩들의 세트들), 보드들, 또는 유닛들, 예컨대 무선 유닛들 및 디지털 유닛들 상에 있을 수 있다. 대안적인 실시예들에서, RF 트랜시버 회로(172) 및 기저대역 처리 회로(174)의 일부 또는 전부는 동일한 칩, 또는 칩들, 보드들, 또는 유닛들의 세트 상에 있을 수 있다.
특정 실시예들에서, 네트워크 노드, 기지국, eNB, 또는 다른 그러한 네트워크 디바이스에 의해 제공되는 것으로서 본 명세서에 설명되는 기능성의 일부 또는 전부는 처리 회로(170)가 처리 회로(170) 내의 메모리 또는 디바이스 판독가능 매체(180)에 저장된 명령어들을 실행하는 것에 의해 수행될 수 있다. 대안적인 실시예들에서, 기능성의 일부 또는 전부는 별개의 또는 개별 디바이스 판독가능 매체에 저장된 명령어를 실행하지 않고, 예컨대 하드-와이어드 방식으로 처리 회로(170)에 의해 제공될 수 있다. 그 실시예들 중 임의의 실시예에서, 디바이스 판독가능 저장 매체 상에 저장된 명령어들을 실행하는지 여부에 관계없이, 처리 회로(170)는 설명된 기능성을 수행하도록 구성될 수 있다. 그러한 기능성에 의해 제공되는 이점들은 처리 회로(170) 단독으로 또는 네트워크 노드(160)의 다른 컴포넌트들로 제한되지 않고, 전체로서 네트워크 노드(160)에 의해, 및/또는 일반적으로 최종 사용자들 및 무선 네트워크에 의해 향유된다.
디바이스 판독가능 매체(180)는 임의의 형식의 휘발성 또는 비휘발성 컴퓨터 판독가능 메모리의 포함할 수 있고, 이는 제한 없이, 지속적 저장, 솔리드-스테이트 메모리, 원격 장착 메모리, 자기 매체, 광 매체, 랜덤 액세스 메모리(RAM), 판독 전용 메모리(ROM), 대용량 저장 매체(예를 들어, 하드 디스크), 이동식 저장 매체(예를 들어, 플래시 드라이브, 콤팩트 디스크(CD) 또는 디지털 비디오 디스크(DVD)), 및/또는 처리 회로(170)에 의해 사용될 수 있는 정보, 데이터, 및/또는 명령어를 저장하는 임의의 다른 휘발성 또는 비휘발성, 비일시적 디바이스 판독가능, 및/또는 컴퓨터 실행가능 메모리 디바이스들을 포함한다. 디바이스 판독가능 매체(180)는 컴퓨터 프로그램, 소프트웨어, 로직, 규칙, 코드, 표 등 중 하나 이상을 포함하는 애플리케이션, 및/또는 처리 회로(170)에 의해 실행될 수 있고 네트워크 노드(160)에 의해 이용될 수 있는 다른 명령어들을 포함하여, 임의의 적합한 명령어들, 데이터, 또는 정보를 저장할 수 있다. 디바이스 판독가능 매체(180)는 처리 회로(170)에 의해 이루어진 임의의 계산들 및/또는 인터페이스(190)를 통해 수신된 임의의 데이터를 저장하기 위해 사용될 수 있다. 일부 실시예들에서, 처리 회로(170) 및 디바이스 판독가능 매체(180)는 통합된 것으로 간주될 수 있다.
인터페이스(190)는 네트워크 노드(160), 네트워크(106) 및/또는 WD들(110) 간의 시그널링 및/또는 데이터의 유선 또는 무선 통신에서 사용된다. 예시된 바와 같이, 인터페이스(190)는, 예를 들어, 유선 접속을 통해 네트워크(106)로/로부터 데이터를 송신 및 수신하는 포트(들)/단자(들)(194)를 포함한다. 인터페이스(190)는 또한 안테나(162), 또는 특정 실시예들에서 그의 일부에 결합될 수 있는 무선 프런트 엔드 회로(192)를 포함한다. 무선 프런트 엔드 회로(192)는 필터들(198) 및 증폭기들(196)을 포함한다. 무선 프런트 엔드 회로(192)는 안테나(162) 및 처리 회로(170)에 접속될 수 있다. 무선 프런트 엔드 회로는 안테나(162)와 처리 회로(170) 간에 통신되는 신호들을 컨디셔닝하도록 구성될 수 있다. 무선 프런트 엔드 회로(192)는 무선 접속을 통해 다른 네트워크 노드들 또는 WD들로 송신될 디지털 데이터를 수신할 수 있다. 무선 프런트 엔드 회로(192)는 필터들(198) 및/또는 증폭기들(196)의 조합을 이용하여 디지털 데이터를 적절한 채널 및 대역폭 파라미터들을 갖는 무선 신호로 변환할 수 있다. 그 후 무선 신호는 안테나(162)를 통해 송신될 수 있다. 유사하게, 안테나(162)는, 데이터를 수신할 때, 무선 신호들을 수집할 수 있고, 이 무선 신호들은 그 후 무선 프런트 엔드 회로(192)에 의해 디지털 데이터로 변환된다. 디지털 데이터는 처리 회로(170)에 전달될 수 있다. 다른 실시예들에서, 인터페이스는 상이한 컴포넌트들 및/또는 컴포넌트들의 상이한 조합들을 포함할 수 있다.
특정의 대안적인 실시예들에서, 네트워크 노드(160)는 별개의 무선 프런트 엔드 회로(192)를 포함하지 않을 수 있고, 대신, 처리 회로(170)는 무선 프런트 엔드 회로를 포함할 수 있고 별개의 무선 프런트 엔드 회로(192) 없이 안테나(162)에 접속될 수 있다. 유사하게, 일부 실시예들에서, RF 트랜시버 회로(172)의 전부 또는 일부는 인터페이스(190)의 일부로 간주될 수 있다. 또 다른 실시예들에서, 인터페이스(190)는 무선 유닛(도시되지 않음)의 일부로서 하나 이상의 포트 또는 단자(194), 무선 프런트 엔드 회로(192), 및 RF 트랜시버 회로(172)를 포함할 수 있고, 인터페이스(190)는 디지털 유닛(도시되지 않음)의 일부인 기저대역 처리 회로(174)와 통신할 수 있다.
안테나(162)는 무선 신호들을 송신 및/또는 수신하도록 구성되는 하나 이상의 안테나, 또는 안테나 어레이를 포함할 수 있다. 안테나(162)는 무선 프런트 엔드 회로(190)에 결합될 수 있고 데이터 및/또는 신호들을 무선으로 송신 및 수신할 수 있는 임의의 유형의 안테나일 수 있다. 일부 실시예들에서, 안테나(162)는 예를 들어, 2GHz와 66GHz 사이의 무선 신호들을 송신/수신하도록 동작가능한 하나 이상의 전방향성, 섹터 또는 패널 안테나를 포함할 수 있다. 전방향성 안테나는 임의의 방향으로 무선 신호들을 송신/수신하기 위해 사용될 수 있고, 섹터 안테나는 특정 영역 내의 디바이스들로부터 무선 신호들을 송신/수신하기 위해 사용될 수 있고, 패널 안테나는 비교적 직선으로 무선 신호들을 송신/수신하기 위해 사용되는 가시선 안테나일 수 있다. 일부 경우에, 둘 이상의 안테나의 사용은 MIMO라고 지칭될 수 있다. 특정 실시예들에서, 안테나(162)는 네트워크 노드(160)와 별개일 수 있고, 인터페이스 또는 포트를 통해 네트워크 노드(160)에 접속가능할 수 있다.
안테나(162), 인터페이스(190), 및/또는 처리 회로(170)는 네트워크 노드에 의해 수행되는 것으로서 본 명세서에 설명된 임의의 수신 동작들 및/또는 특정 획득 동작들을 수행하도록 구성될 수 있다. 임의의 정보, 데이터, 및/또는 신호들이 무선 디바이스, 다른 네트워크 노드, 및/또는 임의의 다른 네트워크 장비로부터 수신될 수 있다. 유사하게, 안테나(162), 인터페이스(190), 및/또는 처리 회로(170)는 네트워크 노드에 의해 수행되는 것으로서 본 명세서에 설명된 임의의 송신 동작들을 수행하도록 구성될 수 있다. 임의의 정보, 데이터, 및/또는 신호들이 무선 디바이스, 다른 네트워크 노드 및/또는 임의의 다른 네트워크 장비로 송신될 수 있다.
전력 회로(187)는 전력 관리 회로를 포함하거나 그에 결합될 수 있고 본 명세서에 설명된 기능성을 수행하기 위해 전력을 네트워크 노드(160)의 컴포넌트들에 공급하도록 구성된다. 전력 회로(187)는 전원(186)으로부터 전력을 수신할 수 있다. 전원(186) 및/또는 전력 회로(187)는 각각의 컴포넌트들에 적합한 형식으로(예를 들어, 각각의 컴포넌트에 대해 필요한 전압 및 전류 레벨에서) 네트워크 노드(160)의 다양한 컴포넌트들에 전력을 제공하도록 구성될 수 있다. 전원(186)은 전력 회로(187) 및/또는 네트워크 노드(160) 내에 또는 그 외부에 포함될 수 있다. 예를 들어, 네트워크 노드(160)는 전기 케이블과 같은 인터페이스 또는 입력 회로를 통해 외부 전원(예를 들어, 전기 콘센트)에 접속가능할 수 있고, 그에 의해 외부 전원은 전력 회로(187)에 전력을 공급한다. 추가 예로서, 전원(186)은 전력 회로(187)에 접속되거나 또는 그에 통합되는 배터리 또는 배터리 팩의 형식의 전원을 포함할 수 있다. 배터리는 외부 전원이 고장나면 백업 전력을 제공할 수 있다. 광전지 디바이스와 같은 다른 유형의 전원이 사용될 수도 있다.
네트워크 노드(160)의 대안적인 실시예들은, 본 명세서에 설명된 주제를 뒷받침하기 위해 필요한 임의의 기능성 및/또는 본 명세서에 설명된 기능성 중 임의의 것을 포함하여, 네트워크 노드의 기능성의 특정 양태들을 제공하는 것을 담당할 수 있는 도 6에 도시된 것들을 넘어서 추가적인 컴포넌트를 포함할 수 있다. 예를 들어, 네트워크 노드(160)는 네트워크 노드(160)로의 정보의 입력을 허용하고 네트워크 노드(160)로부터의 정보의 출력을 허용하기 위한 사용자 인터페이스 장비를 포함할 수 있다. 이는 사용자가 네트워크 노드(160)에 대한 진단, 유지보수, 수리, 및 다른 관리 기능들을 수행할 수 있게 할 수 있다.
본 명세서에서 사용되는, 무선 디바이스(WD)는 네트워크 노드들 및/또는 다른 무선 디바이스들과 무선으로 통신할 수 있거나, 그렇게 구성, 배열, 및/또는 동작가능한 디바이스를 지칭한다. 달리 언급되지 않는 한, WD라는 용어는 본 명세서에서 사용자 장비(UE)와 교환가능하게 사용될 수 있다. 무선으로 통신하는 것은 전자기파들, 전파들, 적외선 파들, 및/또는 공기를 통해 정보를 전달하기에 적합한 다른 유형의 신호들을 이용하여 무선 신호들을 송신 및/또는 수신하는 것을 수반할 수 있다. 일부 실시예들에서, WD는 직접적인 인간 상호작용 없이 정보를 송신 및/또는 수신하도록 구성될 수 있다. 예를 들어, WD는, 미리 결정된 스케줄로, 내부 또는 외부 이벤트에 의해 트리거될 때, 또는 네트워크로부터의 요청들에 응답하여 정보를 네트워크에 송신하도록 설계될 수 있다. WD의 예들은 스마트 폰, 모바일 폰, 휴대폰, VoIP(voice over IP) 폰, 무선 로컬 루프 폰, 데스크톱 컴퓨터, 개인 휴대 정보 단말기(PDA), 무선 카메라, 게이밍 콘솔 또는 디바이스, 음악 저장 디바이스, 재생 어플라이언스, 웨어러블 단말 디바이스, 무선 엔드포인트, 이동국, 태블릿, 랩톱, LEE(laptop-embedded equipment), LME(laptop-mounted equipment), 스마트 디바이스, 무선 고객 구내 장비(customer-premise equipment, CPE), 차량-장착형 무선 단말 디바이스 등을 포함하지만, 이에 제한되는 것은 아니다. WD는 예를 들어, 사이드링크 통신을 위한 3GPP 표준, V2V(vehicle-to-vehicle), V2I(vehicle-to-infrastructure), V2X(vehicle-to-everything)를 구현함으로써 D2D(device-to-device) 통신을 지원할 수 있고 이 경우 D2D 통신 디바이스라고 지칭될 수 있다. 또 다른 특정 예로서, 사물 인터넷(IoT) 시나리오에서, WD는 모니터링 및/또는 측정들을 수행하고, 그러한 모니터링 및/또는 측정들의 결과들을 다른 WD 및/또는 네트워크 노드에 송신하는 머신 또는 다른 디바이스를 표현할 수 있다. WD는 이 경우 3GPP 컨텍스트에서 MTC 디바이스라고 지칭될 수 있는 M2M(machine-to-machine) 디바이스일 수 있다. 하나의 특정 예로서, WD는 3GPP 협대역 사물 인터넷 IoT(narrow band internet of things, NB-IoT) 표준을 구현하는 UE일 수 있다. 그러한 머신들 또는 디바이스들의 특정 예들은 센서, 전력 계량기와 같은 계량 디바이스, 산업용 기계, 또는 가정용 또는 개인용 어플라이언스(예를 들어, 냉장고, 텔레비전 등) 또는 개인용 웨어러블(예를 들어, 워치, 피트니스 트래커 등)이다. 다른 시나리오들에서, WD는 그의 동작 상태 또는 그의 동작과 연관된 다른 기능들에 대해 모니터링 및/또는 보고할 수 있는 차량 또는 다른 장비를 표현할 수 있다. 위에서 설명된 바와 같은 WD는 무선 접속의 엔드포인트를 표현할 수 있고, 그 경우 디바이스는 무선 단말이라고 지칭될 수 있다. 더욱이, 위에서 설명된 바와 같은 WD는 모바일일 수 있고, 그 경우 그것은 모바일 디바이스 또는 모바일 단말이라고도 지칭될 수 있다.
예시된 바와 같이, 무선 디바이스(110)는 안테나(111), 인터페이스(114), 처리 회로(120), 디바이스 판독가능 매체(130), 사용자 인터페이스 장비(132), 보조 장비(134), 전원(136), 및 전력 회로(137)를 포함한다. WD(110)는, 몇 가지만 언급하자면, 예를 들어, GSM, WCDMA, LTE, NR, WiFi, WiMAX, 또는 블루투스 무선 기술들과 같은, WD(110)에 의해 지원되는 상이한 무선 기술들에 대한 예시된 컴포넌트들 중 하나 이상의 다수의 세트를 포함할 수 있다. 이들 무선 기술은 WD(110) 내의 동일한 또는 상이한 칩들 또는 칩들 및 다른 컴포넌트들의 세트 내에 통합될 수 있다.
안테나(111)는 무선 신호들을 송신 및/또는 수신하도록 구성되는 하나 이상의 안테나 또는 안테나 어레이를 포함하고, 인터페이스(114)에 접속된다. 특정의 대안적인 실시예들에서, 안테나(111)는 WD(110)와 별개일 수 있고 인터페이스 또는 포트를 통해 WD(110)에 접속가능할 수 있다. 안테나(111), 인터페이스(114), 및/또는 처리 회로(120)는 WD에 의해 수행되는 것으로서 본 명세서에 설명된 임의의 수신 또는 송신 동작들을 수행하도록 구성될 수 있다. 임의의 정보, 데이터 및/또는 신호들이 네트워크 노드 및/또는 다른 WD로부터 수신될 수 있다. 일부 실시예들에서, 무선 프런트 엔드 회로 및/또는 안테나(111)는 인터페이스로 간주될 수 있다.
예시된 바와 같이, 인터페이스(114)는 무선 프런트 엔드 회로(112) 및 안테나(111)를 포함한다. 무선 프런트 엔드 회로(112)는 하나 이상의 필터(118) 및 증폭기(116)를 포함한다. 무선 프런트 엔드 회로(114)는 안테나(111) 및 처리 회로(120)에 접속되고, 안테나(111)와 처리 회로(120) 간에 통신되는 신호들을 컨디셔닝하도록 구성된다. 무선 프런트 엔드 회로(112)는 안테나(111)에 결합될 수 있거나 그의 일부일 수 있다. 일부 실시예들에서, WD(110)는 별개의 무선 프런트 엔드 회로(112)를 포함하지 않을 수 있다; 오히려, 처리 회로(120)는 무선 프런트 엔드 회로를 포함할 수 있고 안테나(111)에 접속될 수 있다. 유사하게, 일부 실시예들에서, RF 트랜시버 회로(122)의 일부 또는 전부는 인터페이스(114)의 일부로 간주될 수 있다. 무선 프런트 엔드 회로(112)는 무선 접속을 통해 다른 네트워크 노드들 또는 WD들로 송신될 디지털 데이터를 수신할 수 있다. 무선 프런트 엔드 회로(112)는 필터들(118) 및/또는 증폭기들(116)의 조합을 이용하여 디지털 데이터를 적절한 채널 및 대역폭 파라미터들을 갖는 무선 신호로 변환할 수 있다. 그 후 무선 신호는 안테나(111)를 통해 송신될 수 있다. 유사하게, 안테나(111)는, 데이터를 수신할 때, 무선 신호들을 수집할 수 있고, 이 무선 신호들은 그 후 무선 프런트 엔드 회로(112)에 의해 디지털 데이터로 변환된다. 디지털 데이터는 처리 회로(120)에 전달될 수 있다. 다른 실시예들에서, 인터페이스는 상이한 컴포넌트들 및/또는 컴포넌트들의 상이한 조합들을 포함할 수 있다.
처리 회로(120)는 마이크로프로세서, 제어기, 마이크로컨트롤러, 중앙 처리 유닛, 디지털 신호 프로세서, 주문형 집적 회로, 필드 프로그래머블 게이트 어레이, 또는 임의의 다른 적합한 컴퓨팅 디바이스, 리소스 중 하나 이상의 조합, 또는 하드웨어, 소프트웨어, 및/또는 단독으로 또는 디바이스 판독가능 매체(130)와 같은 다른 WD(110) 컴포넌트들과 함께 WD(110) 기능성을 제공하도록 동작가능한 인코딩된 로직의 조합을 포함할 수 있다. 그러한 기능성은 본 명세서에서 논의되는 다양한 무선 특징들 또는 이점들 중 임의의 것을 제공하는 것을 포함할 수 있다. 예를 들어, 처리 회로(120)는 본 명세서에 개시된 기능성을 제공하기 위해 디바이스 판독가능 매체(130)에 또는 처리 회로(120) 내의 메모리에 저장된 명령어들을 실행할 수 있다.
예시된 바와 같이, 처리 회로(120)는 RF 트랜시버 회로(122), 기저대역 처리 회로(124), 및 애플리케이션 처리 회로(126) 중 하나 이상을 포함한다. 다른 실시예들에서, 처리 회로는 상이한 컴포넌트들 및/또는 컴포넌트들의 상이한 조합들을 포함할 수 있다. 특정 실시예들에서 WD(110)의 처리 회로(120)는 SOC를 포함할 수 있다. 일부 실시예들에서, RF 트랜시버 회로(122), 기저대역 처리 회로(124), 및 애플리케이션 처리 회로(126)는 별개의 칩들 또는 칩들의 세트들 상에 있을 수 있다. 대안적인 실시예들에서, 기저대역 처리 회로(124) 및 애플리케이션 처리 회로(126)의 일부 또는 전부는 하나의 칩 또는 칩들의 세트로 조합될 수 있고, RF 트랜시버 회로(122)는 별개의 칩 또는 칩들의 세트 상에 있을 수 있다. 또 다른 대안적인 실시예들에서, RF 트랜시버 회로(122) 및 기저대역 처리 회로(124)의 일부 또는 전부는 동일한 칩 또는 칩들의 세트 상에 있을 수 있고, 애플리케이션 처리 회로(126)는 별개의 칩 또는 칩들의 세트 상에 있을 수 있다. 또 다른 대안적인 실시예들에서, RF 트랜시버 회로(122), 기저대역 처리 회로(124), 및 애플리케이션 처리 회로(126)의 일부 또는 전부는 동일한 칩 또는 칩들의 세트 내에 조합될 수 있다. 일부 실시예들에서, RF 트랜시버 회로(122)는 인터페이스(114)의 일부일 수 있다. RF 트랜시버 회로(122)는 처리 회로(120)에 대한 RF 신호들을 컨디셔닝할 수 있다.
특정 실시예들에서, WD에 의해 수행되는 것으로서 본 명세서에 설명된 기능성의 일부 또는 전부는 처리 회로(120)가, 특정 실시예들에서 컴퓨터 판독가능 저장 매체일 수 있는, 디바이스 판독가능 매체(130) 상에 저장된 명령어들을 실행하는 것에 의해 제공될 수 있다. 대안적인 실시예들에서, 기능성의 일부 또는 전부는 별개의 또는 개별 디바이스 판독가능 저장 매체에 저장된 명령어를 실행하지 않고, 예컨대 하드-와이어드 방식으로 처리 회로(120)에 의해 제공될 수 있다. 그 특정 실시예들 중 임의의 실시예에서, 디바이스 판독가능 저장 매체 상에 저장된 명령어들을 실행하는지 여부에 관계없이, 처리 회로(120)는 설명된 기능성을 수행하도록 구성될 수 있다. 그러한 기능성에 의해 제공되는 이점들은 처리 회로(120) 단독으로 또는 WD(110)의 다른 컴포넌트들로 제한되지 않고, 전체로서 WD(110)에 의해, 및/또는 일반적으로 최종 사용자들 및 무선 네트워크에 의해 향유된다.
처리 회로(120)는 WD에 의해 수행되는 것으로서 본 명세서에 설명된 임의의 결정, 계산, 또는 유사한 동작들(예를 들어, 특정 획득 동작들)을 수행하도록 구성될 수 있다. 처리 회로(120)에 의해 수행되는 이들 동작은 처리 회로(120)에 의해 획득된 정보를 처리하는 것, 예를 들어, 획득된 정보를 다른 정보로 변환하고, 획득된 정보 또는 변환된 정보를 WD(110)에 의해 저장된 정보와 비교하고, 그리고/또는 획득된 정보 또는 변환된 정보에 기초하여 하나 이상의 동작을 수행하고, 상기 처리의 결과로서 결정을 하는 것을 포함할 수 있다.
디바이스 판독가능 매체(130)는 컴퓨터 프로그램, 소프트웨어, 로직, 규칙, 코드, 표 등 중 하나 이상을 포함하는 애플리케이션, 및/또는 처리 회로(120)에 의해 실행될 수 있는 다른 명령어들을 저장하도록 동작가능할 수 있다. 디바이스 판독가능 매체(130)는 컴퓨터 메모리(예를 들어, 랜덤 액세스 메모리(RAM) 또는 판독 전용 메모리(ROM)), 대용량 저장 매체(예를 들어, 하드 디스크), 이동식 저장 매체(예를 들어, 콤팩트 디스크(CD) 또는 디지털 비디오 디스크(DVD)), 및/또는 처리 회로(120)에 의해 사용될 수 있는 정보, 데이터, 및/또는 명령어를 저장하는 임의의 다른 휘발성 또는 비휘발성, 비일시적 디바이스 판독가능, 및/또는 컴퓨터 실행가능 메모리 디바이스들을 포함할 수 있다. 일부 실시예들에서, 처리 회로(120) 및 디바이스 판독가능 매체(130)는 통합된 것으로 간주될 수 있다.
사용자 인터페이스 장비(132)는 인간 사용자가 WD(110)와 상호작용할 수 있게 하는 컴포넌트들을 제공할 수 있다. 그러한 상호작용은 시각, 청각, 촉각 등과 같은 많은 형식들을 가질 수 있다. 사용자 인터페이스 장비(132)는 사용자에게 출력을 생성하고 사용자가 WD(110)에 입력을 제공할 수 있게 하도록 동작가능할 수 있다. 상호작용의 유형은 WD(110)에 설치된 사용자 인터페이스 장비(132)의 유형에 의존하여 달라질 수 있다. 예를 들어, WD(110)가 스마트 폰이면, 상호작용은 터치 스크린을 통해 이루어질 수 있다; WD(110)가 스마트 계량기이면, 상호작용은 사용량(예를 들어, 사용된 갤런의 수)을 제공하는 스크린 또는 가청 경보(예를 들어, 연기가 검출되는 경우)를 제공하는 스피커를 통해 이루어질 수 있다. 사용자 인터페이스 장비(132)는 입력 인터페이스들, 디바이스들 및 회로들, 및 출력 인터페이스들, 디바이스들 및 회로들을 포함할 수 있다. 사용자 인터페이스 장비(132)는 WD(110)로의 정보의 입력을 허용하도록 구성되고, 처리 회로(120)에 접속되어 처리 회로(120)가 입력 정보를 처리할 수 있게 한다. 사용자 인터페이스 장비(132)는, 예를 들어, 마이크로폰, 근접 또는 다른 센서, 키들/버튼들, 터치 디스플레이, 하나 이상의 카메라, USB 포트, 또는 다른 입력 회로를 포함할 수 있다. 사용자 인터페이스 장비(132)는 또한 WD(110)로부터의 정보의 출력을 허용하고, 처리 회로(120)가 WD(110)로부터의 정보를 출력할 수 있게 하도록 구성된다. 사용자 인터페이스 장비(132)는, 예를 들어, 스피커, 디스플레이, 진동 회로, USB 포트, 헤드폰 인터페이스, 또는 다른 출력 회로를 포함할 수 있다. 사용자 인터페이스 장비(132)의 하나 이상의 입력 및 출력 인터페이스, 디바이스, 및 회로를 이용하여, WD(110)는 최종 사용자들 및/또는 무선 네트워크와 통신하고 이들이 본 명세서에 설명된 기능성으로부터 이익을 얻을 수 있게 할 수 있다.
보조 장비(134)는 일반적으로 WD들에 의해 수행되지 않을 수 있는 더 특정한 기능성을 제공하도록 동작가능하다. 이는 다양한 목적들을 위해 측정들을 행하기 위한 특수화된 센서들, 유선 통신 등과 같은 추가적인 유형의 통신을 위한 인터페이스들을 포함할 수 있다. 보조 장비(134)의 컴포넌트들의 포함 및 유형은 실시예 및/또는 시나리오에 의존하여 달라질 수 있다.
전원(136)은, 일부 실시예들에서, 배터리 또는 배터리 팩의 형식일 수 있다. 외부 전원(예를 들어, 전기 콘센트), 광전지 디바이스들 또는 전력 셀들과 같은 다른 유형의 전원들이 사용될 수도 있다. WD(110)는 전원(136)으로부터의 전력을 본 명세서에 설명되거나 지시된 임의의 기능성을 수행하기 위해 전원(136)으로부터의 전력을 필요로 하는 WD(110)의 다양한 부분들로 전달하기 위한 전력 회로(137)를 추가로 포함할 수 있다. 전력 회로(137)는 특정 실시예들에서 전력 관리 회로를 포함할 수 있다. 전력 회로(137)는 추가적으로 또는 대안적으로 외부 전원으로부터 전력을 수신하도록 동작가능할 수 있다; 그 경우 WD(110)는 전기 전력 케이블과 같은 인터페이스 또는 입력 회로를 통해 외부 전원(예컨대 전기 콘센트)에 접속가능할 수 있다. 전력 회로(137)는 또한 특정 실시예들에서 외부 전원으로부터 전원(136)으로 전력을 전달하도록 동작가능할 수 있다. 이는, 예를 들어, 전원(136)의 충전을 위한 것일 수 있다. 전력 회로(137)는 전원(136)으로부터의 전력에 대해 임의의 포맷팅, 변환, 또는 다른 수정을 수행하여 그 전력을 전력이 공급되는 WD(110)의 각각의 컴포넌트들에 적합하게 만들 수 있다.
도 7은 본 명세서에 설명된 다양한 양태들에 따른 UE의 일 실시예를 예시한다. 본 명세서에서 사용되는, 사용자 장비 또는 UE는 관련 디바이스를 소유하는 그리고/또는 동작시키는 인간 사용자의 의미에서 반드시 사용자를 갖는 것은 아닐 수 있다. 대신에, UE는 인간 사용자에게 판매를 위해, 또는 인간 사용자에 의한 동작을 위해 의도되어 있지만 특정 인간 사용자와 연관되지 않을 수 있는, 또는 처음에는 특정 인간 사용자와 연관되지 않을 수 있는 디바이스(예를 들어, 스마트 스프링클러 제어기)를 표현할 수 있다. 대안적으로, UE는 최종 사용자에게 판매를 위해, 또는 최종 사용자에 의한 동작을 위해 의도되어 있지 않지만 사용자와 연관되거나 사용자의 이익을 위해 동작될 수 있는 디바이스(예를 들어, 스마트 전력 계량기)를 표현할 수 있다. UE(2200)는, NB-IoT UE, MTC(machine type communication) UE, 및/또는 향상된 MTC(eMTC) UE를 포함하여, 3GPP(3rd Generation Partnership Project)에 의해 식별되는 임의의 UE일 수 있다. 도 7에 예시된 바와 같이 UE(200)는 3GPP(3rd Generation Partnership Project)의 GSM, UMTS, LTE, 및/또는 5G 표준들과 같은, 3GPP에 의해 공표된 하나 이상의 통신 표준에 따른 통신을 위해 구성된 WD의 일 예이다. 이전에 언급된 바와 같이, WD 및 UE라는 용어는 교환가능하게 사용될 수 있다. 따라서, 비록 도 7은 UE이지만, 본 명세서에서 논의된 컴포넌트들은 WD에 동등하게 적용가능하고, 그 반대도 가능하다.
도 7에서, UE(200)는 입력/출력 인터페이스(205), 무선 주파수(RF) 인터페이스(209), 네트워크 접속 인터페이스(211), 랜덤 액세스 메모리(RAM)(217), 판독 전용 메모리(ROM)(219), 및 저장 매체(221) 등을 포함하는 메모리(215), 통신 서브시스템(231), 전원(233), 및/또는 임의의 다른 컴포넌트, 또는 이들의 임의의 조합에 동작적으로 결합되는 처리 회로(201)를 포함한다. 저장 매체(221)는 운영 체제(223), 애플리케이션 프로그램(225), 및 데이터(227)를 포함한다. 다른 실시예들에서, 저장 매체(221)는 다른 유사한 유형의 정보를 포함할 수 있다. 특정 UE들은 도 7에 도시된 컴포넌트들 전부, 또는 컴포넌트들의 서브세트만을 이용할 수 있다. 컴포넌트들 간의 통합의 레벨은 하나의 UE와 다른 UE 간에 달라질 수 있다. 또한, 특정 UE들은 컴포넌트의 다수의 인스턴스, 예컨대 다수의 프로세서, 메모리, 트랜시버, 송신기, 수신기 등을 포함할 수 있다.
도 7에서, 처리 회로(201)는 컴퓨터 명령어들 및 데이터를 처리하도록 구성될 수 있다. 처리 회로(201)는 메모리에 머신 판독가능 컴퓨터 프로그램으로서 저장된 머신 명령어들, 예컨대 하나 이상의 하드웨어 구현 상태 머신(예를 들어, 개별 로직, FPGA, ASIC 등으로); 적절한 펌웨어와 함께 프로그래머블 로직; 적절한 소프트웨어와 함께, 하나 이상의 저장된 프로그램, 범용 프로세서, 예컨대 마이크로프로세서 또는 디지털 신호 프로세서(DSP); 또는 상기한 것들의 임의의 조합을 실행하도록 동작하는 임의의 순차적 상태 머신을 구현하도록 구성될 수 있다. 예를 들어, 처리 회로(201)는 2개의 중앙 처리 유닛(CPU)을 포함할 수 있다. 데이터는 컴퓨터에 의해 사용하기에 적합한 형식의 정보일 수 있다.
묘사된 실시예에서, 입력/출력 인터페이스(205)는 입력 디바이스, 출력 디바이스, 또는 입력 및 출력 디바이스에 대한 통신 인터페이스를 제공하도록 구성될 수 있다. UE(200)는 입력/출력 인터페이스(205)를 통해 출력 디바이스를 사용하도록 구성될 수 있다. 출력 디바이스는 입력 디바이스와 동일한 유형의 인터페이스 포트를 사용할 수 있다. 예를 들어, UE(200)로의 입력 및 그로부터의 출력을 제공하기 위해 USB 포트가 사용될 수 있다. 출력 디바이스는 스피커, 사운드 카드, 비디오 카드, 디스플레이, 모니터, 프린터, 액추에이터, 이미터, 스마트카드, 다른 출력 디바이스, 또는 이들의 임의의 조합일 수 있다. UE(200)는 사용자가 UE(200) 내로 정보를 캡처할 수 있게 하기 위해 입력/출력 인터페이스(205)를 통해 입력 디바이스를 사용하도록 구성될 수 있다. 입력 디바이스는 터치 감응 또는 존재 감응 디스플레이, 카메라(예를 들어, 디지털 카메라, 디지털 비디오 카메라, 웹 카메라 등), 마이크로폰, 센서, 마우스, 트랙볼, 방향성 패드, 트랙패드, 스크롤 휠, 스마트카드 등을 포함할 수 있다. 존재 감응 디스플레이는 사용자로부터의 입력을 감지하기 위한 용량성 또는 저항성 터치 센서를 포함할 수 있다. 센서는, 예를 들어, 가속도계, 자이로스코프, 기울기 센서, 힘 센서, 자력계, 광 센서, 근접 센서, 다른 유사 센서, 또는 이들의 임의의 조합일 수 있다. 예를 들어, 입력 디바이스는 가속도계, 자력계, 디지털 카메라, 마이크로폰, 및 광 센서일 수 있다.
도 7에서, RF 인터페이스(209)는 송신기, 수신기, 및 안테나와 같은 RF 컴포넌트들에 대한 통신 인터페이스를 제공하도록 구성될 수 있다. 네트워크 접속 인터페이스(211)는 네트워크(243a)에 대한 통신 인터페이스를 제공하도록 구성될 수 있다. 네트워크(243a)는 로컬 영역 네트워크(LAN), 광역 네트워크(WAN), 컴퓨터 네트워크, 무선 네트워크, 전기통신 네트워크, 다른 유사 네트워크, 또는 이들의 임의의 조합과 같은 유선 및/또는 무선 네트워크들을 포함할 수 있다. 예를 들어, 네트워크(243a)는 Wi-Fi 네트워크를 포함할 수 있다. 네트워크 접속 인터페이스(211)는, 이더넷, TCP/IP, SONET, ATM 등과 같은 하나 이상의 통신 프로토콜에 따라 통신 네트워크를 통해 하나 이상의 다른 디바이스와 통신하기 위해 사용되는 수신기 및 송신기 인터페이스를 포함하도록 구성될 수 있다. 네트워크 접속 인터페이스(211)는 통신 네트워크 링크들(예를 들어, 광학, 전기 등)에 적절한 수신기 및 송신기 기능성을 구현할 수 있다. 송신기 및 수신기 기능들은 회로 컴포넌트들, 소프트웨어 또는 펌웨어를 공유할 수 있거나, 또는 대안적으로 개별적으로 구현될 수 있다.
RAM(217)은 운영 체제, 애플리케이션 프로그램들, 및 디바이스 드라이버들과 같은 소프트웨어 프로그램들의 실행 동안 데이터 또는 컴퓨터 명령어들의 저장 또는 캐싱을 제공하기 위해 버스(202)를 통해 처리 회로(201)에 인터페이스하도록 구성될 수 있다. ROM(219)은 컴퓨터 명령어들 또는 데이터를 처리 회로(201)에 제공하도록 구성될 수 있다. 예를 들어, ROM(219)은 기본 입력 및 출력(I/O), 시동, 또는 비휘발성 메모리에 저장되는 키보드로부터의 키스트로크들의 수신과 같은 기본적인 시스템 기능들을 위한 불변 로우-레벨 시스템 코드 또는 데이터를 저장하도록 구성될 수 있다. 저장 매체(221)는 RAM, ROM, PROM(programmable read-only memory, EPROM(erasable programmable read-only memory), EEPROM(electrically erasable programmable read-only memory), 자기 디스크들, 광 디스크들, 플로피 디스크들, 하드 디스크들, 이동식 카트리지들, 또는 플래시 드라이브들과 같은 메모리를 포함하도록 구성될 수 있다. 일 예에서, 저장 매체(221)는 운영 체제(223), 웹 브라우저 애플리케이션, 위젯 또는 가젯 엔진 또는 다른 애플리케이션과 같은 애플리케이션 프로그램(225), 및 데이터 파일(227)을 포함하도록 구성될 수 있다. 저장 매체(221)는, UE(200)에 의한 사용을 위해, 각종의 다양한 운영 체제들 중 임의의 것 또는 운영 체제들의 조합들을 저장할 수 있다.
저장 매체(221)는 다수의 물리적 드라이브 유닛, 예컨대 RAID(redundant array of independent disks), 플로피 디스크 드라이브, 플래시 메모리, USB 플래시 드라이브, 외부 하드 디스크 드라이브, 썸 드라이브, 펜 드라이브, 키 드라이브, HD-DVD(high-density digital versatile disc) 광 디스크 드라이브, 내부 하드 디스크 드라이브, 블루레이 광 디스크 드라이브, HDDS(holographic digital data storage) 광 디스크 드라이브, 외부 미니-DIMM(dual in-line memory module), SDRAM(synchronous dynamic random access memory), 외부 마이크로-DIMM SDRAM, SIM/RUIM(subscriber identity module 또는 removable user identity) 모듈과 같은 스마트카드 메모리, 다른 메모리, 또는 이들의 임의의 조합을 포함하도록 구성될 수 있다. 저장 매체(221)는 UE(200)가 일시적 또는 비일시적 메모리 매체 상에 저장된 컴퓨터 실행가능 명령어, 애플리케이션 프로그램 등에 액세스하거나, 데이터를 오프로드하거나, 데이터를 업로드할 수 있게 할 수 있다. 통신 시스템을 이용하는 것과 같은, 제조 물품이, 디바이스 판독가능 매체를 포함할 수 있는, 저장 매체(221)에 유형적으로(tangibly) 구현될 수 있다.
도 7에서, 처리 회로(201)는 통신 서브시스템(231)을 이용하여 네트워크(243b)와 통신하도록 구성될 수 있다. 네트워크(243a) 및 네트워크(243b)는 동일한 네트워크 또는 네트워크들 또는 상이한 네트워크 또는 네트워크들일 수 있다. 통신 서브시스템(231)은 네트워크(243b)와 통신하기 위해 사용되는 하나 이상의 트랜시버를 포함하도록 구성될 수 있다. 예를 들어, 통신 서브시스템(231)은, IEEE 802.2, CDMA, WCDMA, GSM, LTE, UTRAN, WiMax 등과 같은 하나 이상의 통신 프로토콜에 따라 무선 액세스 네트워크(RAN)의 다른 WD, UE, 또는 기지국과 같은 무선 통신이 가능한 다른 디바이스의 하나 이상의 원격 트랜시버와 통신하기 위해 사용되는 하나 이상의 트랜시버를 포함하도록 구성될 수 있다. 각각의 트랜시버는 송신기(233) 및/또는 수신기(235)를 포함하여, 각각, RAN 링크들(예를 들어, 주파수 할당 등)에 적절한 송신기 또는 수신기 기능성을 구현할 수 있다. 또한, 각각의 트랜시버의 송신기(233) 및 수신기(235) 기능들은 회로 컴포넌트들, 소프트웨어 또는 펌웨어를 공유할 수 있거나, 또는 대안적으로 개별적으로 구현될 수 있다.
예시된 실시예에서, 통신 서브시스템(231)의 통신 기능들은 데이터 통신, 음성 통신, 멀티미디어 통신, 블루투스와 같은 단거리 통신, 근거리 통신(near-field communication), 위치를 결정하기 위한 GPS(global positioning system)의 사용과 같은 위치 기반 통신, 다른 유사 통신 기능, 또는 이들의 임의의 조합을 포함할 수 있다. 예를 들어, 통신 서브시스템(231)은 셀룰러 통신, Wi-Fi 통신, 블루투스 통신, 및 GPS 통신을 포함할 수 있다. 네트워크(243b)는 로컬 영역 네트워크(LAN), 광역 네트워크(WAN), 컴퓨터 네트워크, 무선 네트워크, 전기통신 네트워크, 다른 유사 네트워크, 또는 이들의 임의의 조합과 같은 유선 및/또는 무선 네트워크들을 포함할 수 있다. 예를 들어, 네트워크(243b)는 셀룰러 네트워크, Wi-Fi 네트워크, 및/또는 근거리 네트워크일 수 있다. 전원(213)은 UE(200)의 컴포넌트들에 교류(AC) 또는 직류(DC) 전력을 제공하도록 구성될 수 있다.
본 명세서에 설명된 특징들, 이점들, 및/또는 기능들은 UE(200)의 컴포넌트들 중 하나에서 구현되거나 UE(200)의 다수의 컴포넌트에 걸쳐 분할될 수 있다. 또한, 본 명세서에 설명된 특징들, 이점들, 및/또는 기능들은 하드웨어, 소프트웨어 또는 펌웨어의 임의의 조합으로 구현될 수 있다. 일 예에서, 통신 서브시스템(231)은 본 명세서에 설명된 컴포넌트들 중 임의의 것을 포함하도록 구성될 수 있다. 또한, 처리 회로(201)는 버스(202)를 통해 그러한 컴포넌트들 중 임의의 것과 통신하도록 구성될 수 있다. 다른 예에서, 그러한 컴포넌트들 중 임의의 것은, 처리 회로(201)에 의해 실행될 때, 본 명세서에 설명된 대응하는 기능들을 수행하는 메모리에 저장된 프로그램 명령어들에 의해 표현될 수 있다. 다른 예에서, 그러한 컴포넌트들 중 임의의 것의 기능성은 처리 회로(201)와 통신 서브시스템(231) 간에 분할될 수 있다. 다른 예에서, 그러한 컴포넌트들 중 임의의 것의 비-계산 집약적 기능들은 소프트웨어 또는 펌웨어로 구현될 수 있고, 계산 집약적 기능들은 하드웨어로 구현될 수 있다.
부록 A
이하에서는, NR 리소스 할당 설계 문제들과 관련된 추가의 예시적인 실시예들, 및 더 구체적으로는 시간 영역 리소스 할당이 논의된다.
시간 할당
3GPP RAN1#90bis 미팅에서, 다음이 합의되었다:
합의들:
Figure pct00003
슬롯 및 미니-슬롯 둘 다에 대해, 스케줄링 DCI는 PDSCH(또는 PUSCH) 송신을 위해 사용되는 OFDM 심벌들을 제공하는 UE 특정 표에 인덱스를 제공할 수 있다
o 할당의 OFDM 심벌들에서의 시작 OFDM 심벌 및 길이
o FFS(For Further Study): 하나 이상의 표
o FFS: 크로스-슬롯 스케줄링을 위한 슬롯 인덱스 또는 다중 슬롯/다중 미니-슬롯 스케줄링의 경우에 사용되는 슬롯들을 포함함
o FFS: SFI가 불연속 할당들(non-contiguous allocations)을 지원한다면 재방문할 필요가 있을 수 있음
Figure pct00004
적어도 RMSI 스케줄링을 위해
o 적어도 하나의 표 엔트리가 스펙에서 고정될 필요가 있음
하나 이상의 표가 특정되어야 하는지에 관하여, 다수의 표가 스케줄링에서 더 많은 유연성을 제공할 수 있다고 생각된다. 그러나, 표들을 선택하기 위한 DCI 메시지 크기를 제한하기 위해, 표의 수는 2로 제한될 수 있다. 2개의 표 내의 표 엔트리들은 시작 OFDM 심벌 및/또는 지속기간에서 상이할 수 있다. 표들의 선택은 유형 A 스케줄링이 사용되는지 또는 유형 B 스케줄링이 사용되는지와 같은 DCI 메시지 내의 다른 필드들, 또는 슬롯 기반 송신이 스케줄링되는지 또는 미니-슬롯 기반 송신이 스케줄링되는지를 시그널링하는 필드에 기초할 수 있다.
제안 3-1: 시간 영역 리소스 할당에서 더 많은 유연성을 제공하기 위해, OFDM 심벌들에서의 상이한 시작 OFDM 심벌 및 지속기간으로 2개의 표가 특정된다.
NR에 대해, 데이터 송신은 슬롯 내의 (거의) 모든 OFDM 심벌들을 점유하거나, 미니-슬롯 송신의 경우에, 이들 중 일부만을 점유할 수 있다. 이들 가능성은 PUSCH 및 PDSCH 시작 및 종료 위치에 관한 정보를 DCI에 포함시킴으로써 통일된 방식으로 핸들링될 수 있다. DCI 오버헤드를 제한하는 동시에 일부 유연성을 제공하기 위해 하나의 가능성은, 예를 들어, DCI 내의 3개의 비트가 시작 및 종료 위치들의 상이한 조합들을 가리키게 하는 것이다.
그 조합들은 또한 그룹 공통 PDCCH에서 SFI(슬롯 포맷 지시자)에 의해 주어진 OFDM 심벌 위치들과 정렬되어야 한다(예를 들어, [1]에 도시된 조합들). DL에 대해, 시작 및 종료 위치들에 대한 참조는 대응하는 DCI를 반송하는 PDCCH의 제1 OFDM 심벌에 관한 것이어야 한다. 일부 시작 위치들은 PDCCH coreset가 구성되는 심벌 전에 PDSCH가 시작되는 경우들을 수용하기 위한 -ve 값들일 수 있다. UE 버퍼링 요구들을 제한하기 위해, 제한된 -ve 값들만이 허용되어야만 한다(예를 들어, -2, -1만).
데이터는 또한 슬롯 집성/반복의 경우에 다수의 슬롯에 걸쳐 있을 수 있다. 슬롯 집성을 핸들링하기 위해, UE는 송신이 반복되는 슬롯들에서 동일한 시간 리소스 할당을 가정한다.
제안 3-2: 슬롯 집성/반복이 적용될 때, UE는 송신이 반복되는 슬롯들에서 동일한 시간 리소스 할당을 가정한다.
DCI 메시지에서 더 많은 효율을 갖기 위해, 어느 CORESET에서 DCI가 송신되는지에 따라 DCI 메시지 내의 비트 필드들을 만드는 것이 가능할 것이다. 이는 PDSCH 및 PUSCH에 대한 시작 및 중지 OFDM 심벌들의 구성들의 더 적절한 옵션들을 허용하기 위한 것이다.
제안 3-3: 슬롯 내의 시작 및 종료 OFDM 심벌을 지시하는 DCI 메시지 내의 비트필드는 CORESET마다 개별적으로 구성된다.
더욱이, 일부 경우들에서 UL 및 DL에 대해 어느 슬롯에서 PUSCH 또는 PDSCH의 송신이 발생해야 하는지를 정의할 필요가 있을 것이다. 그러한 정보는 별개의 비트필드이거나 시작 및 종료 위치와 함께 공동으로 인코딩될 수 있다. 그러나 여기서 다소 긴 기간들의 UL 슬롯을 지원할 수 있기 위해 이들 경우를 지원하기 위해 약 4개의 비트에 대한 필요가 있을 것이라는 점에 유의한다. DL에 대해서는 유사한 필요가 엄밀히 존재하지 않을 수 있는데 그 이유는 DL에서는 DCI 메시지가 각각의 DL 슬롯에서 제공될 수 있고 따라서 DL에 대해서는 그 정보가 슬롯 내의 위치 정보와 공동 코딩될 수 있거나 또는 다음의 선행 슬롯에서의 스케줄링을 지시하기 위해 단일 비트가 도입될 수 있기 때문이다.
제안 3-4
Figure pct00005
PUSCH 송신들에 대해, 어느 UL 슬롯 내에서 PUSCH가 송신되는지를 지시하기 위해 최대 4개의 비트의 비트필드가 DCI 메시지 내에 도입된다.
Figure pct00006
PDSCH에 대해서는, 어느 DL 슬롯에서 PDSCH가 송신되는지의 지시가 슬롯 내의 위치 정보와 공동 코딩되거나 또는 다음의 선행 슬롯에서의 스케줄링을 지시하기 위해 단일 비트가 도입될 수 있다.
부록 B
이제 본 명세서에서 고려되는 일부 추가적인 실시예들이 도 8 내지 도 14를 참조하여 더 완전히 설명될 것이다. 도 8은 일부 실시예들에 의해 구현되는 기능들이 가상화될 수 있는 가상화 환경(300)을 예시하는 개략 블록도이다. 본 컨텍스트에서, 가상화는 하드웨어 플랫폼들, 저장 디바이스들 및 네트워킹 리소스들을 가상화하는 것을 포함할 수 있는 장치들 또는 디바이스들의 가상 버전들을 생성하는 것을 의미한다. 본 명세서에서 사용되는, 가상화는 노드(예를 들어, 가상화된 기지국 또는 가상화된 무선 액세스 노드)에 또는 디바이스(예를 들어, UE, 무선 디바이스 또는 임의의 다른 유형의 통신 디바이스) 또는 그것의 컴포넌트들에 적용될 수 있고 기능성의 적어도 일부가 하나 이상의 가상 컴포넌트로서(예를 들어, 하나 이상의 네트워크에서의 하나 이상의 물리적 처리 노드 상에서 실행되는 하나 이상의 애플리케이션, 컴포넌트, 기능, 가상 머신 또는 컨테이너를 통해) 구현되는 구현과 관련된다.
일부 실시예들에서, 본 명세서에 설명된 기능들 중 일부 또는 전부는 하드웨어 노드들(330) 중 하나 이상에 의해 호스팅되는 하나 이상의 가상 환경(300)에서 구현되는 하나 이상의 가상 머신에 의해 실행되는 가상 컴포넌트들로서 구현될 수 있다. 또한, 가상 노드가 무선 액세스 노드가 아니거나 무선 접속성을 요구하지 않는(예를 들어, 코어 네트워크 노드) 실시예들에서, 네트워크 노드는 완전히 가상화될 수 있다.
기능들은 본 명세서에 개시된 실시예들의 일부의 특징들, 기능들, 및/또는 이점들 중 일부를 구현하도록 동작하는 하나 이상의 애플리케이션(320)(대안적으로 소프트웨어 인스턴스들, 가상 어플라이언스들, 네트워크 기능들, 가상 노드들, 가상 네트워크 기능들 등이라고 불릴 수도 있음)에 의해 구현될 수 있다. 애플리케이션들(320)은 처리 회로(360) 및 메모리(390)를 포함하는 하드웨어(330)를 제공하는 가상화 환경(300)에서 실행된다. 메모리(390)는 처리 회로(360)에 의해 실행가능한 명령어들(395)을 포함하고, 그에 의해 애플리케이션(320)은 본 명세서에 개시된 특징들, 이점들, 및/또는 기능들 중 하나 이상을 제공하도록 동작한다.
가상화 환경(300)은 COTS(commercial off-the-shelf) 프로세서들, 전용 주문형 집적 회로(ASIC)들, 또는 디지털 또는 아날로그 하드웨어 컴포넌트들 또는 특수 목적 프로세서들을 포함하는 임의의 다른 유형의 처리 회로일 수 있는 하나 이상의 프로세서 또는 처리 회로(360)의 세트를 포함하는 범용 또는 특수 목적 네트워크 하드웨어 디바이스들(330)을 포함한다. 각각의 하드웨어 디바이스는 처리 회로(360)에 의해 실행되는 명령어들(395) 또는 소프트웨어를 일시적으로 저장하기 위한 비지속적 메모리일 수 있는 메모리(390-1)를 포함할 수 있다. 각각의 하드웨어 디바이스는, 물리적 네트워크 인터페이스(380)를 포함하는, 네트워크 인터페이스 카드라고도 알려진 하나 이상의 NIC(network interface controller)(370)를 포함할 수 있다. 각각의 하드웨어 디바이스는 또한 처리 회로(360)에 의해 실행가능한 명령어들 및/또는 소프트웨어(395)가 그 안에 저장된 비일시적, 지속적, 머신 판독가능 저장 매체(390-2)를 포함할 수 있다. 소프트웨어(395)는 하나 이상의 가상화 계층(350)(하이퍼바이저들이라고도 지칭됨)을 인스턴스화하기 위한 소프트웨어, 가상 머신들(340)을 실행하는 소프트웨어뿐만 아니라 본 명세서에 설명된 일부 실시예들과 관련하여 설명된 기능들, 특징들, 및/또는 이점들을 실행하는 것을 허용하는 소프트웨어를 포함하는 임의의 유형의 소프트웨어를 포함할 수 있다.
가상 머신들(340)은 가상 처리, 가상 메모리, 가상 네트워킹 또는 인터페이스, 및 가상 저장소를 포함하고, 대응하는 가상화 계층(350) 또는 하이퍼바이저에 의해 실행될 수 있다. 가상 어플라이언스(320)의 인스턴스의 상이한 실시예들은 가상 머신들(340) 중 하나 이상에 구현될 수 있고, 구현들은 상이한 방식들로 이루어질 수 있다.
동작 동안, 처리 회로(360)는 소프트웨어(395)를 실행하여, 때때로 VMM(virtual machine monitor)이라고 지칭될 수 있는, 하이퍼바이저 또는 가상화 계층(350)을 인스턴스화한다. 가상화 계층(350)은 가상 머신(340)에 네트워킹 하드웨어처럼 보이는 가상 운영 플랫폼을 제시할 수 있다.
도 8에 도시된 바와 같이, 하드웨어(330)는 일반적인 또는 특정한 컴포넌트들을 갖는 독립형 네트워크 노드일 수 있다. 하드웨어(330)는 안테나(3225)를 포함할 수 있고 가상화를 통해 일부 기능들을 구현할 수 있다. 대안적으로, 하드웨어(330)는 많은 하드웨어 노드가 함께 작업하고 관리 및 오케스트레이션(management and orchestration, MANO)(3100)을 통해 관리되는 하드웨어의 더 큰 클러스터의 일부일 수 있고(예를 들어, 예컨대 데이터 센터 또는 고객 구내 장비(CPE) 내의), MANO는 무엇보다도 애플리케이션들(320)의 라이프사이클 관리를 감독한다.
하드웨어의 가상화는 일부 컨텍스트들에서 NFV(network function virtualization)라고 지칭된다. NFV는 많은 네트워크 장비 유형들을, 고객 구내 장비, 데이터 센터들에 위치할 수 있는, 산업 표준 대용량 서버 하드웨어, 물리적 스위치들, 및 물리적 저장소로 통합하기 위해 사용될 수 있다.
NFV의 컨텍스트에서, 가상 머신(340)은 프로그램들을 그것들이 물리적 비가상화 머신 상에서 실행되는 것처럼 실행하는 물리적 머신의 소프트웨어 구현일 수 있다. 가상 머신들(340) 각각, 및 해당 가상 머신을 실행하는 하드웨어(330)의 해당 부분은, 하드웨어가 해당 가상 머신에 전용되거나 및/또는 하드웨어가 해당 가상 머신과 가상 머신들(340) 중 다른 것들에 의해 공유되든지 간에, 별개의 가상 네트워크 요소들(VNE)을 형성한다.
여전히 NFV의 컨텍스트에서, VNF(Virtual Network Function)는 하드웨어 네트워킹 인프라스트럭처(330) 위의 하나 이상의 가상 머신(340)에서 실행되고 도 8의 애플리케이션(320)에 대응하는 특정 네트워크 기능들의 핸들링을 담당한다.
일부 실시예들에서, 하나 이상의 송신기(3220) 및 하나 이상의 수신기(3210)를 각각 포함하는 하나 이상의 무선 유닛(3200)이 하나 이상의 안테나(3225)에 결합될 수 있다. 무선 유닛들(3200)은 하나 이상의 적절한 네트워크 인터페이스를 통해 하드웨어 노드들(330)과 직접 통신할 수 있고 가상 컴포넌트들과 결합하여 무선 액세스 노드 또는 기지국과 같은 무선 능력들을 가상 노드에 제공하기 위해 사용될 수 있다.
일부 실시예들에서, 일부 시그널링은 하드웨어 노드들(330)과 무선 유닛들(3200) 사이의 통신을 위해 대안적으로 사용될 수 있는 제어 시스템(3230)을 이용하여 달성될 수 있다.
도 9를 참조하면, 실시예에 따르면, 통신 시스템은 무선 액세스 네트워크와 같은 액세스 네트워크(411) 및 코어 네트워크(414)를 포함하는 3GPP 유형 셀룰러 네트워크와 같은 전기통신 네트워크(410)를 포함한다. 액세스 네트워크(411)는 NB들, eNB들, gNB들 또는 다른 유형의 무선 액세스 포인트들과 같은 복수의 기지국(412a, 412b, 412c)을 포함하고, 각각은 대응하는 커버리지 영역(413a, 413b, 413c)을 정의한다. 각각의 기지국(412a, 412b, 412c)은 유선 또는 무선 접속(415)을 통해 코어 네트워크(414)에 접속가능하다. 커버리지 영역(413c)에 위치한 제1 UE(491)는 대응하는 기지국(412c)에 무선으로 접속하거나 그에 의해 페이징되도록 구성된다. 커버리지 영역(413a) 내의 제2 UE(492)는 대응하는 기지국(412a)에 무선으로 접속가능하다. 이 예에서는 복수의 UE(491, 492)가 예시되어 있지만, 개시된 실시예들은 단 하나의 UE가 커버리지 영역 내에 있거나 단 하나의 UE가 대응하는 기지국(412)에 접속하고 있는 상황에 동등하게 적용가능하다.
전기통신 네트워크(410) 자체는 호스트 컴퓨터(430)에 접속되고, 이 호스트 컴퓨터는 독립형 서버, 클라우드 구현 서버, 분산 서버의 하드웨어 및/또는 소프트웨어로, 또는 서버 팜 내의 처리 리소스들로서 구현될 수 있다. 호스트 컴퓨터(430)는 서비스 제공자의 소유권 또는 제어 하에 있을 수 있거나, 서비스 제공자에 의해 또는 서비스 제공자를 대신하여 동작될 수 있다. 전기통신 네트워크(410)와 호스트 컴퓨터(430) 간의 접속들(421 및 422)은 코어 네트워크(414)로부터 호스트 컴퓨터(430)로 직접 연장될 수 있거나 옵션인 중간 네트워크(420)를 통해 진행될 수 있다. 중간 네트워크(420)는 공중, 사설, 또는 호스팅된 네트워크 중 하나 또는 이들 중 둘 이상의 조합일 수 있다; 중간 네트워크(420)는, 만약 있다면, 백본 네트워크 또는 인터넷일 수 있다; 특히, 중간 네트워크(420)는 2개 이상의 서브-네트워크(도시되지 않음)를 포함할 수 있다.
도 9의 통신 시스템은 전체로서 접속된 UE들(491, 492)과 호스트 컴퓨터(430) 간의 접속성을 가능하게 한다. 접속성은 OTT(over-the-top) 접속(450)으로서 기술될 수 있다. 호스트 컴퓨터(430)와 접속된 UE들(491, 492)은 액세스 네트워크(411), 코어 네트워크(414), 임의의 중간 네트워크(420), 및 가능한 추가 인프라스트럭처(도시되지 않음)를 중개자들로서 이용하여, OTT 접속(450)을 통해 데이터 및/또는 시그널링을 통신하도록 구성된다. OTT 접속(450)은, OTT 접속(450)이 통과하는 참여 통신 디바이스들이 업링크 및 다운링크 통신의 라우팅을 알지 못한다는 의미에서 투명(transparent)할 수 있다. 예를 들어, 기지국(412)은 접속된 UE(491)로 전달(예를 들어, 핸드오버)되기 위해 호스트 컴퓨터(430)에서 비롯되는 데이터를 갖는 착신 다운링크 통신의 과거 라우팅에 대해 통지받지 않거나 그럴 필요가 없을 수 있다. 유사하게, 기지국(412)은 호스트 컴퓨터(430)를 향해 UE(491)에서 비롯되는 발신 업링크 통신의 미래 라우팅을 알 필요가 없다.
선행 단락들에서 논의된 UE, 기지국, 및 호스트 컴퓨터의 실시예에 따른 예시적인 구현들이 이제 도 10을 참조하여 설명될 것이다. 통신 시스템(500)에서, 호스트 컴퓨터(510)는 통신 시스템(500)의 상이한 통신 디바이스의 인터페이스와의 유선 또는 무선 접속을 설정하고 유지하도록 구성되는 통신 인터페이스(516)를 포함하는 하드웨어(515)를 포함한다. 호스트 컴퓨터(510)는 저장 및/또는 처리 능력을 가질 수 있는 처리 회로(518)를 추가로 포함한다. 특히, 처리 회로(518)는 명령어들을 실행하도록 적응된 하나 이상의 프로그래머블 프로세서, 주문형 집적 회로, 필드 프로그래머블 게이트 어레이 또는 이들의 조합들(도시되지 않음)을 포함할 수 있다. 호스트 컴퓨터(510)는 호스트 컴퓨터(510)에 저장되거나 호스트 컴퓨터(510)에 의해 액세스 가능하고 처리 회로(518)에 의해 실행가능한 소프트웨어(511)를 추가로 포함한다. 소프트웨어(511)는 호스트 애플리케이션(512)을 포함한다. 호스트 애플리케이션(512)은 UE(530) 및 호스트 컴퓨터(510)에서 종단하는 OTT 접속(550)을 통해 접속하는 UE(530)와 같은, 원격 사용자에게 서비스를 제공하도록 동작가능할 수 있다. 호스트 애플리케이션(512)은, 원격 사용자에게 서비스를 제공할 때, OTT 접속(550)을 이용하여 송신되는 사용자 데이터를 제공할 수 있다.
통신 시스템(500)은 전기통신 시스템에 제공된 기지국(520)을 추가로 포함하고 이 기지국은 그것이 호스트 컴퓨터(510)와 그리고 UE(530)와 통신할 수 있게 하는 하드웨어(525)를 포함한다. 하드웨어(525)는 통신 시스템(500)의 상이한 통신 디바이스의 인터페이스와의 유선 또는 무선 접속을 설정 및 유지하기 위한 통신 인터페이스(526)뿐만 아니라, 기지국(520)에 의해 서빙되는 커버리지 영역(도 10에 도시되지 않음)에 위치하는 UE(530)와의 적어도 무선 접속(570)을 설정하고 유지하기 위한 무선 인터페이스(527)를 포함할 수 있다. 통신 인터페이스(526)는 호스트 컴퓨터(510)에 대한 접속(560)을 용이하게 하도록 구성될 수 있다. 접속(560)은 직접적일 수 있거나 그것은 전기통신 시스템의 코어 네트워크(도 10에 도시되지 않음)를 통과하고/하거나 전기통신 시스템 외부의 하나 이상의 중간 네트워크를 통과할 수 있다. 도시된 실시예에서, 기지국(520)의 하드웨어(525)는 명령어들을 실행하도록 적응된 하나 이상의 프로그래머블 프로세서, 주문형 집적 회로, 필드 프로그래머블 게이트 어레이 또는 이들의 조합들(도시되지 않음)을 포함할 수 있는 처리 회로(528)를 추가로 포함한다. 기지국(520)은 내부적으로 저장된 또는 외부 접속을 통해 액세스 가능한 소프트웨어(521)를 추가로 갖는다.
통신 시스템(500)은 이미 언급된 UE(530)를 추가로 포함한다. 그의 하드웨어(535)는 UE(530)가 현재 위치하고 있는 커버리지 영역을 서빙하는 기지국과의 무선 접속(570)을 설정하고 유지하도록 구성된 무선 인터페이스(537)를 포함할 수 있다. UE(530)의 하드웨어(535)는 명령어들을 실행하도록 적응된 하나 이상의 프로그래머블 프로세서, 주문형 집적 회로, 필드 프로그래머블 게이트 어레이 또는 이들의 조합들(도시되지 않음)을 포함할 수 있는 처리 회로(538)를 추가로 포함한다. UE(530)는 UE(530)에 저장되거나 UE(530)에 의해 액세스 가능하고 처리 회로(538)에 의해 실행가능한 소프트웨어(531)를 추가로 포함한다. 소프트웨어(531)는 클라이언트 애플리케이션(532)을 포함한다. 클라이언트 애플리케이션(532)은 호스트 컴퓨터(510)의 지원을 받아, UE(530)를 통해 인간 또는 비-인간 사용자에게 서비스를 제공하도록 동작가능할 수 있다. 호스트 컴퓨터(510)에서, 실행중인 호스트 애플리케이션(512)은 UE(530) 및 호스트 컴퓨터(510)에서 종단하는 OTT 접속(550)을 통해 실행중인 클라이언트 애플리케이션(532)과 통신할 수 있다. 클라이언트 애플리케이션(532)은, 사용자에게 서비스를 제공할 때, 호스트 애플리케이션(512)으로부터 요청 데이터를 수신하고 요청 데이터에 응답하여 사용자 데이터를 제공할 수 있다. OTT 접속(550)은 요청 데이터 및 사용자 데이터 둘 다를 전송할 수 있다. 클라이언트 애플리케이션(532)은 그것이 제공하는 사용자 데이터를 생성하기 위해 사용자와 상호작용할 수 있다.
도 10에 예시된 호스트 컴퓨터(510), 기지국(520), 및 UE(530)는 도 9의 호스트 컴퓨터(430), 기지국들(412a, 412b, 412c) 중 하나, 및 UE들(491, 492) 중 하나와 각각 유사하거나 동일할 수 있다는 점에 유의한다. 이는 이들 엔티티들의 내부 작업들은 도 10에 도시된 바와 같을 수 있고 독립적으로, 주위의 네트워크 토폴로지는 도 9의 것일 수 있다고 말하는 것이다.
도 10에서, OTT 접속(550)은, 임의의 중개 디바이스들에 대한 명시적인 참조 및 이들 디바이스를 통한 메시지들의 정확한 라우팅 없이, 기지국(520)을 통해 호스트 컴퓨터(510)와 UE(530) 간의 통신을 예시하기 위해 추상적으로 그려졌다. 네트워크 인프라스트럭처는, UE(530)로부터 또는 호스트 컴퓨터(510)를 동작시키는 서비스 제공자로부터, 또는 둘 다로부터 숨기도록 구성될 수 있는, 라우팅을 결정할 수 있다. OTT 접속(550)이 활성이지만, 네트워크 인프라스트럭처는 추가로 라우팅을 동적으로 변경하는(예를 들어, 네트워크의 부하 밸런싱 고려 또는 재구성에 근거하여) 결정을 취할 수 있다.
UE(530)와 기지국(520) 간의 무선 접속(570)은 본 개시내용 전체에 걸쳐 설명된 실시예들의 교시에 따른다. 다양한 실시예들 중 하나 이상은, 무선 접속(570)이 마지막 세그먼트를 형성하는, OTT 접속(550)을 이용하여 UE(530)에 제공되는 OTT 서비스들의 성능을 개선한다. 더 정확하게는, 이들 실시예의 교시는, 예를 들어, 시간 영역 리소스들의 더 유연한 스케줄링을 허용함으로써, 데이터 레이트 및 레이턴시를 개선할 수 있고, 그리고 그에 의해 감소된 사용자 대기 시간과 같은 이점들을 제공할 수 있다.
데이터 레이트, 레이턴시 및 하나 이상의 실시예가 개선하는 다른 인자들을 모니터링할 목적으로 측정 절차가 제공될 수 있다. 측정 결과들의 변화에 응답하여, 호스트 컴퓨터(510)와 UE(530) 간의 OTT 접속(550)을 재구성하기 위한 옵션인 네트워크 기능성이 더 존재할 수 있다. OTT 접속(550)을 재구성하기 위한 네트워크 기능성 및/또는 측정 절차는 호스트 컴퓨터(510)의 소프트웨어(511) 및 하드웨어(515)에서 또는 UE(530)의 소프트웨어(531) 및 하드웨어(535)에서, 또는 둘 다에서 구현될 수 있다. 일부 실시예들에서, 센서들(도시되지 않음)은 OTT 접속(550)이 통과하는 통신 디바이스들 내에 또는 그와 연관하여 배치될 수 있다; 센서들은 위에 예시된 모니터링된 수량들의 값들을 공급하거나, 소프트웨어(511, 531)가 모니터링된 수량들을 계산하거나 추정할 수 있는 다른 물리적 수량들의 값들을 공급함으로써 측정 절차에 참여할 수 있다. OTT 접속(550)의 재구성은 메시지 포맷, 재송신 설정, 선호 라우팅 등을 포함할 수 있다; 재구성은 기지국(520)에 영향을 미칠 필요가 없고, 그것은 기지국(520)에 알려지지 않거나 인식불가능할 수 있다. 그러한 절차들 및 기능성들은 본 기술분야에서 공지되고 실시될 수 있다. 특정 실시예들에서, 측정들은 사유 UE 시그널링을 수반하여 호스트 컴퓨터(510)의 스루풋, 전파 시간, 레이턴시 등의 측정을 용이하게 할 수 있다. 측정들은 소프트웨어(511 및 531)가 그것이 전파 시간, 오류 등을 모니터링하는 동안 OTT 접속(550)을 이용하여 메시지들, 특히 빈 또는 '더미' 메시지들이 송신되게 하는 것으로 구현될 수 있다.
도 11은 일 실시예에 따른, 통신 시스템에서 구현되는 방법을 예시하는 흐름도이다. 통신 시스템은 도 9 및 도 10을 참조하여 설명된 것들일 수 있는 호스트 컴퓨터, 기지국, 및 UE를 포함한다. 본 개시내용의 간략화를 위해, 도 11에 대한 도면 참조들만이 이 섹션에 포함될 것이다. 단계 610에서, 호스트 컴퓨터는 사용자 데이터를 제공한다. 단계 610의 하위 단계 611(옵션일 수 있음)에서, 호스트 컴퓨터는 호스트 애플리케이션을 실행함으로써 사용자 데이터를 제공한다. 단계 620에서, 호스트 컴퓨터는 UE로의 사용자 데이터를 반송하는 송신을 개시한다. 단계 630(옵션일 수 있음)에서, 기지국은 본 개시내용 전체에 걸쳐 설명된 실시예들의 교시에 따라, 호스트 컴퓨터가 개시한 송신에서 반송된 사용자 데이터를 UE로 송신한다. 단계 640(옵션일 수도 있음)에서, UE는 호스트 컴퓨터에 의해 실행되는 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행한다.
도 12는 일 실시예에 따른, 통신 시스템에서 구현되는 방법을 예시하는 흐름도이다. 통신 시스템은 도 9 및 도 10을 참조하여 설명된 것들일 수 있는 호스트 컴퓨터, 기지국, 및 UE를 포함한다. 본 개시내용의 간략화를 위해, 도 12에 대한 도면 참조들만이 이 섹션에 포함될 것이다. 방법의 단계 710에서, 호스트 컴퓨터는 사용자 데이터를 제공한다. 옵션인 하위 단계(도시되지 않음)에서 호스트 컴퓨터는 호스트 애플리케이션을 실행함으로써 사용자 데이터를 제공한다. 단계 720에서, 호스트 컴퓨터는 UE로의 사용자 데이터를 반송하는 송신을 개시한다. 송신은 본 개시내용 전체에 걸쳐 설명된 실시예들의 교시에 따라, 기지국을 통과할 수 있다. 단계 730(옵션일 수 있음)에서, UE는 송신에서 반송된 사용자 데이터를 수신한다.
도 13은 일 실시예에 따른, 통신 시스템에서 구현되는 방법을 예시하는 흐름도이다. 통신 시스템은 도 9 및 도 10을 참조하여 설명된 것들일 수 있는 호스트 컴퓨터, 기지국, 및 UE를 포함한다. 본 개시내용의 간략화를 위해, 도 13에 대한 도면 참조들만이 이 섹션에 포함될 것이다. 단계 810(옵션일 수 있음)에서, UE는 호스트 컴퓨터에 의해 제공된 입력 데이터를 수신한다. 추가적으로 또는 대안적으로, 단계 820에서, UE는 사용자 데이터를 제공한다. 단계 820의 하위 단계 821(옵션일 수 있음)에서, UE는 클라이언트 애플리케이션을 실행함으로써 사용자 데이터를 제공한다. 단계 810의 하위 단계 811(옵션일 수 있음)에서, UE는 호스트 컴퓨터에 의해 제공된 수신된 입력 데이터에 응답하여 사용자 데이터를 제공하는 클라이언트 애플리케이션을 실행한다. 실행된 클라이언트 애플리케이션은, 사용자 데이터를 제공할 때, 사용자로부터 수신된 사용자 입력을 추가로 고려할 수 있다. 사용자 데이터가 제공된 특정 방식에 관계없이, UE는, 하위 단계 830(옵션일 수 있음)에서, 호스트 컴퓨터로의 사용자 데이터의 송신을 개시한다. 방법의 단계 840에서, 호스트 컴퓨터는 본 개시내용 전체에 걸쳐 설명된 실시예들의 교시에 따라, UE로부터 송신된 사용자 데이터를 수신한다.
도 14는 일 실시예에 따른, 통신 시스템에서 구현되는 방법을 예시하는 흐름도이다. 통신 시스템은 도 9 및 도 10을 참조하여 설명된 것들일 수 있는 호스트 컴퓨터, 기지국, 및 UE를 포함한다. 본 개시내용의 간략화를 위해, 도 14에 대한 도면 참조들만이 이 섹션에 포함될 것이다. 단계 910(옵션일 수 있음)에서, 본 개시내용 전체에 걸쳐 설명된 실시예들의 교시에 따라, 기지국은 UE로부터 사용자 데이터를 수신한다. 단계 920(옵션일 수 있음)에서, 기지국은 호스트 컴퓨터로의 수신된 사용자 데이터의 송신을 개시한다. 단계 930(옵션일 수 있음)에서, 호스트 컴퓨터는 기지국에 의해 개시된 송신에서 반송된 사용자 데이터를 수신한다.
그룹 C 실시예들
39. 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성된, 무선 디바이스.
40. 그룹 B 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성된, 네트워크 노드(예를 들어, 기지국).
41. 무선 디바이스로서, 상기 무선 디바이스는:
- 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성된 처리 회로; 및
- 상기 무선 디바이스에 전력을 공급하도록 구성된 전력 공급 회로를 포함하는, 무선 디바이스.
42. 기지국으로서, 상기 기지국은:
- 상기 그룹 B 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성된 처리 회로;
- 상기 무선 디바이스에 전력을 공급하도록 구성된 전력 공급 회로를 포함하는, 기지국.
43. 사용자 장비(UE)로서, 상기 UE는:
- 무선 신호들을 송신 및 수신하도록 구성된 안테나;
- 상기 안테나 및 처리 회로에 접속되고, 상기 안테나와 상기 처리 회로 간에 통신되는 신호들을 컨디셔닝하도록 구성된 무선 프런트-엔드 회로;
- 상기 처리 회로는 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성됨;
- 상기 처리 회로에 접속되고 상기 처리 회로에 의해 처리될 상기 UE로의 정보의 입력을 허용하도록 구성된 입력 인터페이스;
- 상기 처리 회로에 접속되고 상기 처리 회로에 의해 처리된 상기 UE로부터의 정보를 출력하도록 구성된 출력 인터페이스; 및
- 상기 처리 회로에 접속되고 상기 UE에 전력을 공급하도록 구성된 배터리를 포함하는, UE.
44. 호스트 컴퓨터를 포함하는 통신 시스템으로서, 상기 호스트 컴퓨터는:
- 사용자 데이터를 제공하도록 구성된 처리 회로; 및
- 사용자 장비(UE)로의 송신을 위해 상기 사용자 데이터를 셀룰러 네트워크에 전달하도록 구성된 통신 인터페이스를 포함하고;
- 상기 셀룰러 네트워크는 무선 인터페이스 및 처리 회로를 갖는 기지국을 포함하고, 상기 기지국의 처리 회로는 상기 그룹 B 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성된, 통신 시스템.
45. 이전 실시예의 통신 시스템으로서, 상기 기지국을 추가로 포함하는 통신 시스템.
46. 이전 2개의 실시예의 통신 시스템으로서, 상기 UE를 추가로 포함하고, 상기 UE는 상기 기지국과 통신하도록 구성되는, 통신 시스템.
47. 이전 3개의 실시예의 통신 시스템으로서,
- 상기 호스트 컴퓨터의 상기 처리 회로는 호스트 애플리케이션을 실행하고, 그에 의해 상기 사용자 데이터를 제공하도록 구성되고;
- 상기 UE는 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하도록 구성된 처리 회로를 포함하는, 통신 시스템.
48. 호스트 컴퓨터, 기지국 및 사용자 장비(UE)를 포함하는 통신 시스템에서 구현되는 방법으로서, 상기 방법은:
- 상기 호스트 컴퓨터에서, 사용자 데이터를 제공하는 단계; 및
- 상기 호스트 컴퓨터에서, 상기 기지국을 포함하는 셀룰러 네트워크를 통해 상기 UE로의 상기 사용자 데이터를 반송하는 송신을 개시하는 단계를 포함하고, 상기 기지국은 상기 그룹 B 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하는, 방법.
49. 이전 실시예의 방법으로서, 상기 기지국에서, 상기 사용자 데이터를 송신하는 단계를 추가로 포함하는, 방법.
50. 이전 2개의 실시예의 방법으로서, 상기 사용자 데이터는 호스트 애플리케이션을 실행함으로써 상기 호스트 컴퓨터에서 제공되고, 상기 방법은, 상기 UE에서, 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하는 단계를 추가로 포함하는, 방법.
51. 기지국과 통신하도록 구성된 사용자 장비(UE)로서, 상기 UE는 이전 3개의 실시예의 방법들 중 임의의 방법을 수행하도록 구성된 처리 회로 및 무선 인터페이스를 포함하는, UE.
52. 호스트 컴퓨터를 포함하는 통신 시스템으로서, 상기 호스트 컴퓨터는:
- 사용자 데이터를 제공하도록 구성된 처리 회로; 및
- 사용자 장비(UE)로의 송신을 위해 사용자 데이터를 셀룰러 네트워크에 전달하도록 구성된 통신 인터페이스를 포함하고;
- 상기 UE는 무선 인터페이스 및 처리 회로를 포함하고, 상기 UE의 컴포넌트들은 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성되는, 통신 시스템.
53. 이전 실시예의 통신 시스템으로서, 상기 셀룰러 네트워크는 상기 UE와 통신하도록 구성된 기지국을 추가로 포함하는, 통신 시스템.
54. 이전 2개의 실시예의 통신 시스템으로서,
- 상기 호스트 컴퓨터의 상기 처리 회로는 호스트 애플리케이션을 실행하고, 그에 의해 상기 사용자 데이터를 제공하도록 구성되고;
- 상기 UE의 처리 회로는 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하도록 구성되는, 통신 시스템.
55. 호스트 컴퓨터, 기지국 및 사용자 장비(UE)를 포함하는 통신 시스템에서 구현되는 방법으로서, 상기 방법은:
- 상기 호스트 컴퓨터에서, 사용자 데이터를 제공하는 단계; 및
- 상기 호스트 컴퓨터에서, 상기 기지국을 포함하는 셀룰러 네트워크를 통해 상기 UE로의 상기 사용자 데이터를 반송하는 송신을 개시하는 단계를 포함하고, 상기 UE는 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하는, 방법.
56. 이전 실시예의 방법으로서, 상기 UE에서, 상기 기지국으로부터 상기 사용자 데이터를 수신하는 단계를 추가로 포함하는, 방법.
57. 호스트 컴퓨터를 포함하는 통신 시스템으로서, 상기 호스트 컴퓨터는:
- 사용자 장비(UE)로부터 기지국으로의 송신에서 비롯되는 사용자 데이터를 수신하도록 구성된 통신 인터페이스를 포함하고,
- 상기 UE는 무선 인터페이스 및 처리 회로를 포함하고, 상기 UE의 처리 회로는 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성되는, 통신 시스템.
58. 이전 실시예의 통신 시스템으로서, 상기 UE를 추가로 포함하는, 통신 시스템.
59. 이전 2개의 실시예의 통신 시스템으로서, 상기 기지국을 추가로 포함하고, 상기 기지국은 상기 UE와 통신하도록 구성된 무선 인터페이스 및 상기 UE로부터 상기 기지국으로의 송신에 의해 반송된 상기 사용자 데이터를 상기 호스트 컴퓨터에 전달하도록 구성된 통신 인터페이스를 포함하는, 통신 시스템.
60. 이전 3개의 실시예의 통신 시스템으로서,
- 상기 호스트 컴퓨터의 상기 처리 회로는 호스트 애플리케이션을 실행하도록 구성되고;
- 상기 UE의 처리 회로는 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하고, 그에 의해 상기 사용자 데이터를 제공하도록 구성되는, 통신 시스템.
61. 이전 4개의 실시예의 통신 시스템으로서,
- 상기 호스트 컴퓨터의 상기 처리 회로는 호스트 애플리케이션을 실행하고, 그에 의해 요청 데이터를 제공하도록 구성되고;
- 상기 UE의 처리 회로는 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하고, 그에 의해 상기 요청 데이터에 응답하여 상기 사용자 데이터를 제공하도록 구성되는, 통신 시스템.
62. 호스트 컴퓨터, 기지국 및 사용자 장비(UE)를 포함하는 통신 시스템에서 구현되는 방법으로서, 상기 방법은:
- 상기 호스트 컴퓨터에서, 상기 UE로부터 상기 기지국으로 송신된 사용자 데이터를 수신하는 단계를 포함하고, 상기 UE는 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하는, 방법.
63. 이전 실시예의 방법으로서, 상기 UE에서, 상기 사용자 데이터를 상기 기지국에 제공하는 단계를 추가로 포함하는, 방법.
64. 이전 2개의 실시예의 방법으로서,
- 상기 UE에서, 클라이언트 애플리케이션을 실행하고, 그에 의해 송신될 상기 사용자 데이터를 제공하는 단계; 및
- 상기 호스트 컴퓨터에서, 상기 클라이언트 애플리케이션과 연관된 호스트 애플리케이션을 실행하는 단계를 추가로 포함하는, 방법.
65. 이전 3개의 실시예의 방법으로서,
- 상기 UE에서, 클라이언트 애플리케이션을 실행하는 단계; 및
- 상기 UE에서, 상기 클라이언트 애플리케이션으로의 입력 데이터를 수신하는 단계를 추가로 포함하고, 상기 입력 데이터는 상기 클라이언트 애플리케이션과 연관된 호스트 애플리케이션을 실행함으로써 상기 호스트 컴퓨터에서 제공되고,
- 송신될 상기 사용자 데이터는 상기 입력 데이터에 응답하여 상기 클라이언트 애플리케이션에 의해 제공되는, 방법.
66. 호스트 컴퓨터를 포함하는 통신 시스템으로서, 상기 호스트 컴퓨터는 사용자 장비(UE)로부터 기지국으로의 송신에서 비롯되는 사용자 데이터를 수신하도록 구성된 통신 인터페이스를 포함하고, 상기 기지국은 무선 인터페이스 및 처리 회로를 포함하고, 상기 기지국의 처리 회로는 상기 그룹 B 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하도록 구성되는, 통신 시스템.
67. 이전 실시예의 통신 시스템으로서, 상기 기지국을 추가로 포함하는 통신 시스템.
68. 이전 2개의 실시예의 통신 시스템으로서, 상기 UE를 추가로 포함하고, 상기 UE는 상기 기지국과 통신하도록 구성되는, 통신 시스템.
69. 이전 3개의 실시예의 통신 시스템으로서,
- 상기 호스트 컴퓨터의 상기 처리 회로는 호스트 애플리케이션을 실행하도록 구성되고;
- 상기 UE는 상기 호스트 애플리케이션과 연관된 클라이언트 애플리케이션을 실행하고, 그에 의해 상기 호스트 컴퓨터에 의해 수신될 상기 사용자 데이터를 제공하도록 구성되는, 통신 시스템.
70. 호스트 컴퓨터, 기지국 및 사용자 장비(UE)를 포함하는 통신 시스템에서 구현되는 방법으로서, 상기 방법은:
- 상기 호스트 컴퓨터에서, 상기 기지국으로부터, 상기 기지국이 상기 UE로부터 수신한 송신에서 비롯되는 사용자 데이터를 수신하는 단계를 포함하고, 상기 UE는 상기 그룹 A 실시예들 중 임의의 실시예의 단계들 중 임의의 것을 수행하는, 방법.
71. 이전 실시예의 방법으로서, 상기 기지국에서, 상기 UE로부터 상기 사용자 데이터를 수신하는 단계를 추가로 포함하는, 방법.
72. 이전 2개의 실시예의 방법으로서, 상기 기지국에서, 상기 호스트 컴퓨터로의 상기 수신된 사용자 데이터의 송신을 개시하는 단계를 추가로 포함하는, 방법.

Claims (82)

  1. 명령어들을 저장하도록 동작가능한 메모리(130, 215) 및 상기 명령어들을 실행하도록 동작가능한 처리 회로(120, 201, 538)를 포함하는 무선 디바이스(110, 200, 491, 492, 530, 50)로서, 그에 의해 상기 무선 디바이스는:
    네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하고;
    상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 상기 제1 정보와 상이한 상기 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하도록 동작가능한, 무선 디바이스.
  2. 제1항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 수신된 시간 영역 리소스 할당 필드를 포함하는, 무선 디바이스.
  3. 제1항 또는 제2항에 있어서,
    상기 제1 정보에 기초하여 결정된 상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스에 할당된 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용할지를 지시하는, 무선 디바이스.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 무선 디바이스.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 무선 디바이스.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 무선 디바이스.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 무선 디바이스.
  8. 제1항 내지 제7항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 무선 디바이스.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 무선 디바이스.
  10. 제1항 내지 제9항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 무선 디바이스.
  11. 제1항 내지 제10항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 무선 디바이스.
  12. 제1항 내지 제11항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 무선 디바이스.
  13. 제1항 내지 제12항 중 어느 한 항에 있어서,
    상기 무선 디바이스는:
    상기 결정된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하도록 추가로 동작가능한, 무선 디바이스.
  14. 명령어들을 저장하도록 동작가능한 메모리(180) 및 상기 명령어들을 실행하도록 동작가능한 처리 회로(170)를 포함하는 네트워크 노드(160, 412, 520, 50)로서, 그에 의해 상기 네트워크 노드는:
    무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하고;
    상기 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 상기 무선 디바이스가 상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 상기 시간 영역 리소스를 결정하는 제2 정보 - 상기 제2 정보는 상기 제1 정보와 상이함 - 를 상기 무선 디바이스로 송신하도록 동작가능한, 네트워크 노드.
  15. 제14항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 송신된 시간 영역 리소스 할당 필드를 포함하는, 네트워크 노드.
  16. 제14항 또는 제15항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스가 상기 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용해야 하는지를 지시하는, 네트워크 노드.
  17. 제14항 내지 제16항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 네트워크 노드.
  18. 제14항 내지 제17항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 네트워크 노드.
  19. 제14항 내지 제18항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 네트워크 노드.
  20. 제14항 내지 제19항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 네트워크 노드.
  21. 제14항 내지 제20항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 네트워크 노드.
  22. 제14항 내지 제21항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 네트워크 노드.
  23. 제14항 내지 제22항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 네트워크 노드.
  24. 제14항 내지 제23항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 네트워크 노드.
  25. 제14항 내지 제24항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 네트워크 노드.
  26. 제14항 내지 제25항 중 어느 한 항에 있어서,
    상기 네트워크 노드는:
    상기 할당된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하도록 추가로 동작가능한, 네트워크 노드.
  27. 무선 디바이스에 의해 수행되는 방법으로서,
    상기 방법은:
    네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 단계(30); 및
    상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 상기 제1 정보와 상이한 상기 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하는 단계(32)를 포함하는, 방법.
  28. 제27항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 수신된 시간 영역 리소스 할당 필드를 포함하는, 방법.
  29. 제27항 또는 제28항에 있어서,
    상기 제1 정보에 기초하여 결정된 상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스에 할당된 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용할지를 지시하는, 방법.
  30. 제27항 내지 제29항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 방법.
  31. 제27항 내지 제30항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 방법.
  32. 제27항 내지 제31항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 방법.
  33. 제27항 내지 제32항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 방법.
  34. 제27항 내지 제33항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 방법.
  35. 제27항 내지 제34항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 방법.
  36. 제27항 내지 제35항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 방법.
  37. 제27항 내지 제36항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 방법.
  38. 제27항 내지 제37항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 방법.
  39. 제27항 내지 제38항 중 어느 한 항에 있어서,
    상기 결정된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하는 단계(34)를 추가로 포함하는, 방법.
  40. 네트워크 노드에 의해 수행되는 방법으로서,
    상기 방법은:
    무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하는 단계(40); 및
    상기 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 상기 무선 디바이스가 상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 상기 시간 영역 리소스를 결정하는 제2 정보 - 상기 제2 정보는 상기 제1 정보와 상이함 - 를 상기 무선 디바이스로 송신하는 단계(42)를 포함하는, 방법.
  41. 제40항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 송신된 시간 영역 리소스 할당 필드를 포함하는, 방법.
  42. 제40항 또는 제41항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스가 상기 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용해야 하는지를 지시하는, 방법.
  43. 제40항 내지 제42항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 방법.
  44. 제40항 내지 제43항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 방법.
  45. 제40항 내지 제44항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 방법.
  46. 제40항 내지 제45항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 방법.
  47. 제40항 내지 제46항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 방법.
  48. 제40항 내지 제47항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 방법.
  49. 제40항 내지 제48항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 방법.
  50. 제40항 내지 제49항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 방법.
  51. 제40항 내지 제50항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 방법.
  52. 제40항 내지 제51항 중 어느 한 항에 있어서,
    상기 방법은:
    상기 할당된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하는 단계(44)를 추가로 포함하는, 방법.
  53. 무선 디바이스의 적어도 하나의 프로세서에 의해 실행될 때, 상기 무선 디바이스로 하여금 제27항 내지 제39항 중 어느 한 항의 방법을 수행하게 하는 명령어들을 포함하는 컴퓨터 프로그램.
  54. 제53항의 컴퓨터 프로그램을 포함하는 캐리어로서, 상기 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나인, 캐리어.
  55. 무선 디바이스의 적어도 하나의 프로세서에 의해 실행될 때, 상기 무선 디바이스로 하여금 제40항 내지 제52항 중 어느 한 항의 방법을 수행하게 하는 명령어들을 포함하는 컴퓨터 프로그램.
  56. 제55항의 컴퓨터 프로그램을 포함하는 캐리어로서, 상기 캐리어는 전자 신호, 광학 신호, 무선 신호, 또는 컴퓨터 판독가능 저장 매체 중 하나인, 캐리어.
  57. 무선 디바이스(110, 200, 491, 492, 530, 50)로서,
    네트워크 노드로부터 수신된 제1 정보에 기초하여 복수의 시간 영역 리소스 할당 표 중 하나를 결정하고;
    상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나 및 상기 제1 정보와 상이한 상기 네트워크 노드로부터 수신된 제2 정보에 기초하여 무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당된 시간 영역 리소스를 결정하도록 동작가능한, 무선 디바이스.
  58. 제57항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 수신된 시간 영역 리소스 할당 필드를 포함하는, 무선 디바이스.
  59. 제57항 또는 제58항에 있어서,
    상기 제1 정보에 기초하여 결정된 상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스에 할당된 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용할지를 지시하는, 무선 디바이스.
  60. 제57항 내지 제59항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 무선 디바이스.
  61. 제57항 내지 제60항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 무선 디바이스.
  62. 제57항 내지 제61항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 무선 디바이스.
  63. 제57항 내지 제62항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 무선 디바이스.
  64. 제57항 내지 제63항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 무선 디바이스.
  65. 제57항 내지 제64항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 무선 디바이스.
  66. 제57항 내지 제65항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 무선 디바이스.
  67. 제57항 내지 제66항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 무선 디바이스.
  68. 제57항 내지 제67항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 무선 디바이스.
  69. 제57항 내지 제68항 중 어느 한 항에 있어서,
    상기 무선 디바이스는:
    상기 결정된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하도록 추가로 동작가능한, 무선 디바이스.
  70. 네트워크 노드(160, 412, 520, 50)로서,
    무선 신호의 송신 또는 수신을 위해 무선 디바이스에 할당할 시간 영역 리소스를 결정하고;
    상기 무선 디바이스가 복수의 시간 영역 리소스 할당 표 중 하나를 결정하는 제1 정보 및 상기 무선 디바이스가 상기 복수의 시간 영역 리소스 할당 표 중 결정된 하나에 기초하여 상기 시간 영역 리소스를 결정하는 제2 정보 - 상기 제2 정보는 상기 제1 정보와 상이함 - 를 상기 무선 디바이스로 송신하도록 동작가능한, 네트워크 노드.
  71. 제70항에 있어서,
    상기 제2 정보는 다운링크 제어 정보(DCI)에서 송신된 시간 영역 리소스 할당 필드를 포함하는, 네트워크 노드.
  72. 제70항 또는 제71항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표 중 상기 하나는 복수의 엔트리를 포함하고, 상기 제2 정보는 상기 무선 디바이스가 상기 시간 영역 리소스를 결정하기 위해 상기 복수의 엔트리 중 어느 것을 사용해야 하는지를 지시하는, 네트워크 노드.
  73. 제70항 내지 제72항 중 어느 한 항에 있어서,
    상기 시간 영역 리소스 할당 표들은 상기 시간 영역 리소스 할당에 대한 직교 주파수 분할 다중화(OFDM) 심벌들에서의 시작 OFDM 심벌 위치 및 지속기간의 상이한 조합들을 포함하는, 네트워크 노드.
  74. 제70항 내지 제73항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 물리 업링크 공유 채널(PUSCH)에 대한, 또는 물리 다운링크 공유 채널(PDSCH)에 대한 시간 영역 리소스 할당에 관한 것인, 네트워크 노드.
  75. 제70항 내지 제74항 중 어느 한 항에 있어서,
    상기 복수의 시간 영역 리소스 할당 표는 상기 시간 영역 리소스 할당 및 무선 리소스 제어(RRC) 구성된 표들에 대한 디폴트 값들을 갖는 사전 정의된 표들 중 적어도 하나를 포함하는, 네트워크 노드.
  76. 제70항 내지 제75항 중 어느 한 항에 있어서,
    상기 제1 정보는 무선 네트워크 임시 식별자(RNTI)를 포함하는, 네트워크 노드.
  77. 제70항 내지 제76항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널과 관련된 검색 공간을 지시하는 정보를 포함하는, 네트워크 노드.
  78. 제70항 내지 제77항 중 어느 한 항에 있어서,
    상기 제1 정보는 상기 무선 신호를 스케줄링하기 위해 사용되는 제어 채널 리소스 세트(CORESET)와 관련된 정보를 포함하는, 네트워크 노드.
  79. 제70항 내지 제78항 중 어느 한 항에 있어서,
    상기 제1 정보는 대역폭 부분과 관련된 정보를 포함하는, 네트워크 노드.
  80. 제70항 내지 제79항 중 어느 한 항에 있어서,
    상기 제1 정보는 슬롯 포맷을 지시하는 정보를 포함하는, 네트워크 노드.
  81. 제70항 내지 제80항 중 어느 한 항에 있어서,
    상기 제1 정보는 순환 프리픽스, 직교 주파수 분할 다중화(OFDM), 부반송파 간격, 또는 뉴머롤로지를 지시하는 다른 정보를 포함하는, 네트워크 노드.
  82. 제70항 내지 제81항 중 어느 한 항에 있어서,
    상기 네트워크 노드는:
    상기 할당된 시간 영역 리소스를 이용하여 상기 무선 신호를 송신 또는 수신하도록 추가로 동작가능한, 네트워크 노드.
KR1020207013965A 2017-11-17 2018-11-16 시간 영역 리소스 할당 표들의 선택 Active KR102397166B1 (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
US201762587524P 2017-11-17 2017-11-17
US62/587,524 2017-11-17
PCT/SE2018/051183 WO2019098931A1 (en) 2017-11-17 2018-11-16 Selection of time-domain resource allocation tables

Publications (2)

Publication Number Publication Date
KR20200066710A true KR20200066710A (ko) 2020-06-10
KR102397166B1 KR102397166B1 (ko) 2022-05-13

Family

ID=64457066

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207013965A Active KR102397166B1 (ko) 2017-11-17 2018-11-16 시간 영역 리소스 할당 표들의 선택

Country Status (15)

Country Link
US (6) US10645701B2 (ko)
EP (5) EP4529073A1 (ko)
JP (1) JP7046174B2 (ko)
KR (1) KR102397166B1 (ko)
CN (2) CN114978460B (ko)
BR (1) BR112020009840B1 (ko)
CA (2) CA3186287C (ko)
DK (2) DK3691170T3 (ko)
ES (3) ES2935526T3 (ko)
MX (1) MX2020004976A (ko)
PL (1) PL3691170T3 (ko)
PT (2) PT3691170T (ko)
RU (1) RU2744014C1 (ko)
SG (1) SG11202003528UA (ko)
WO (1) WO2019098931A1 (ko)

Families Citing this family (46)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
BR112020009840B1 (pt) * 2017-11-17 2021-06-29 Telefonaktiebolaget Lm Ericsson (Publ) Equipamento de usuário operável para múltiplos valores de espaçamento de subportadoras, método desempenhado por um equipamento de usuário, nó de rede operável para múltiplos valores de espaçamento da subportadora e método desempenhado por um nó de rede
US11012996B2 (en) * 2017-11-27 2021-05-18 Telefonaktiebolaget Lm Ericsson (Publ) Devices and methods for scheduling data transmissions in a wireless communication system
US10749653B2 (en) * 2017-11-28 2020-08-18 Qualcomm Incorporated Techniques and apparatuses for providing system information updates in a system using bandwidth parts
ES2928151T3 (es) * 2018-01-09 2022-11-15 Guangdong Oppo Mobile Telecommunications Corp Ltd Método de coordinación dúplex de red de retransmisión y dispositivo de nodo de retransmisión
US11025456B2 (en) * 2018-01-12 2021-06-01 Apple Inc. Time domain resource allocation for mobile communication
KR102334470B1 (ko) * 2018-01-18 2021-12-03 아서스테크 컴퓨터 인코포레이션 무선 통신 시스템에서 제어 리소스 세트 구성을 제공하는 장치 및 방법
US11032001B2 (en) 2018-04-05 2021-06-08 Qualcomm Incorporated Timing parameter management for bandwidth part switching
KR102725228B1 (ko) * 2018-04-06 2024-11-01 삼성전자 주식회사 무선 셀룰라 통신 시스템에서 상향링크 데이터 스케줄링 및 전송 방법 및 장치
US11457434B2 (en) * 2018-06-22 2022-09-27 Sharp Laboratories Of America, Inc. User equipments, base stations and methods for time-domain resource allocation
ES2971507T3 (es) * 2018-07-27 2024-06-05 Asustek Comp Inc Procedimiento y aparato para el procedimiento de ahorro de energía en la recepción PDSCH (canal físico compartido de enlace descendente) en un sistema de comunicación inalámbrica.
KR20210038602A (ko) * 2018-08-03 2021-04-07 광동 오포 모바일 텔레커뮤니케이션즈 코포레이션 리미티드 무선 통신의 방법, 단말 장치와 네트워크 장치
CN111867070B (zh) * 2019-04-30 2024-05-24 华为技术有限公司 通信方法和通信装置
US11356995B2 (en) * 2019-07-01 2022-06-07 FG Innovation Company Limited Method and apparatus for performing repetition transmissions in wireless communication system
EP3780839A1 (en) * 2019-08-14 2021-02-17 Panasonic Intellectual Property Corporation of America User equipment and scheduling node
JP7246565B2 (ja) * 2019-08-16 2023-03-27 テレフオンアクチーボラゲット エルエム エリクソン（パブル） Ｌ１指示ベースのクロススロットスケジューリングを使用するｎｒ ｕｅ電力節約
CN112399620B (zh) * 2019-08-16 2022-08-09 大唐移动通信设备有限公司 一种指示节能信息的方法、基站以及用户终端
CN110475362B (zh) * 2019-08-28 2023-05-12 展讯通信（上海）有限公司 传输资源的调整方法与设备
EP3800958A1 (en) 2019-10-04 2021-04-07 Panasonic Intellectual Property Corporation of America Cross-slot scheduling adaptation applicability determination
US12382449B2 (en) * 2019-11-07 2025-08-05 Sharp Kabushiki Kaisha User equipments, base stations and signaling for resource allocations of enhanced uplink transmissions
EP4059169B1 (en) 2019-11-19 2024-09-04 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Apparatus and method of wireless communication
CN120034968A (zh) 2020-01-20 2025-05-23 中兴通讯股份有限公司 一种无线通信方法、装置及非暂时性计算机可读程序存储介质
WO2021093199A1 (en) * 2020-02-12 2021-05-20 Zte Corporation Methods and devices for configuring time domain resource allocation
US11564247B2 (en) * 2020-02-13 2023-01-24 Qualcomm Incorporated Time domain resource assignment for multiple cells scheduled by a single downlink control information message
CN113543345B (zh) * 2020-04-13 2023-07-07 维沃移动通信有限公司 资源确定方法、指示方法及设备
US20230199891A1 (en) * 2020-05-14 2023-06-22 Sharp Kabushiki Kaisha User equipments, base stations and signaling for downlink support of reduced capability new radio devices
WO2021230296A1 (en) * 2020-05-14 2021-11-18 Sharp Kabushiki Kaisha User equipments, base stations and signaling for uplink support of reduced capability new radio devices
US11683815B2 (en) * 2020-05-15 2023-06-20 Qualcomm Incorporated Piggyback downlink control information (DCI) scheduling limit
US12401452B2 (en) * 2020-06-16 2025-08-26 Qualcomm Incorporated PDCCH interleaving enhancement for monitoring aggregation
CN113950150B (zh) * 2020-07-16 2025-06-24 维沃移动通信有限公司 资源确定方法、装置及终端
US12376132B2 (en) * 2020-07-20 2025-07-29 Qualcomm Incorporated Downlink shared channel configuration for multicast
CN115606284B (zh) * 2020-07-29 2024-12-17 Oppo广东移动通信有限公司 资源分配方法及装置
EP4193777A4 (en) * 2020-09-30 2023-08-23 ZTE Corporation SYSTEM AND METHOD FOR IMPROVING AN UPLINK TRANSMISSION MESSAGE
US12069626B2 (en) * 2020-10-07 2024-08-20 Qualcomm Incorporated Adaptive processing modes
WO2022075344A1 (en) * 2020-10-07 2022-04-14 Sharp Kabushiki Kaisha User equipments, base stations and signaling for downlink support of non-terrestrial networks
CN116648970A (zh) * 2020-12-18 2023-08-25 联想(北京)有限公司 用于tdd情境的pusch重复增强机制的方法和设备
US11910374B2 (en) * 2020-12-18 2024-02-20 Qualcomm Incorporated Techniques for adapting scheduling timeline to processing grid
JP7765493B2 (ja) * 2021-04-07 2025-11-06 北京小米移動軟件有限公司 時間領域リソース割り当て方法及び装置
JP7646031B2 (ja) * 2021-05-06 2025-03-14 北京小米移動軟件有限公司 時間領域リソース割り当て方法及びその装置
CN115442897B (zh) * 2021-06-06 2026-03-17 上海朗帛通信技术有限公司 一种被用于无线通信的节点中的方法和装置
US11704609B2 (en) 2021-06-10 2023-07-18 Bank Of America Corporation System for automatically balancing anticipated infrastructure demands
US11252036B1 (en) 2021-06-10 2022-02-15 Bank Of America Corporation System for evaluating and tuning resources for anticipated demands
CN113453361B (zh) * 2021-06-28 2022-07-05 中信科移动通信技术股份有限公司 一种上行时域资源指示方法及系统
WO2023077408A1 (en) * 2021-11-05 2023-05-11 Nokia Shanghai Bell Co., Ltd. Time domain resource allocation for multicast broadcast service
JP2024045826A (ja) * 2022-09-22 2024-04-03 シャープ株式会社 端末装置及び基地局装置
CN118590993A (zh) * 2023-03-03 2024-09-03 上海朗帛通信技术有限公司 一种被用于无线通信的节点中的方法和装置
US20240406953A1 (en) * 2023-05-30 2024-12-05 Rakuten Symphony, Inc. System, method, and computer program for dynamic allocation of uplink grant in a network

Family Cites Families (42)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2529588A4 (en) * 2010-01-26 2016-03-02 Lg Electronics Inc METHOD AND DEVICE FOR ASSIGNING CHANNEL RESOURCES IN A WIRELESS COMMUNICATION SYSTEM
WO2012169744A2 (ko) * 2011-06-08 2012-12-13 엘지전자 주식회사 무선통신 시스템에서의 정보 전송 방법 및 장치
US9344231B2 (en) * 2011-07-12 2016-05-17 Lg Electronics Inc. Method of user equipment searching for control information in multi-node system and apparatus using the same
CN106712921B (zh) * 2011-07-14 2020-06-30 Lg电子株式会社 无线通信系统中设置信道的方法和装置
US9048986B2 (en) * 2011-08-12 2015-06-02 Qualcomm Incorporated Mitigation of lost resource allocation synchronization between a user equipment (UE) and an evolved node B (eNodeB)
WO2013066232A1 (en) * 2011-11-04 2013-05-10 Telefonaktiebolaget L M Ericsson (Publ) Network node, user equipment and methods therein
CN103166995B (zh) * 2011-12-14 2016-08-10 华为技术有限公司 一种视频传输方法及装置
US9474059B2 (en) * 2012-01-13 2016-10-18 Lg Electronics Inc. Method for receiving downlink control signal, user equipment, method for transmitting downlink control signal and base station
CN103748942B (zh) * 2012-08-10 2018-03-13 华为技术有限公司 随机接入方法、基站及终端
WO2014052645A1 (en) * 2012-09-26 2014-04-03 Interdigital Patent Holdings, Inc. Methods for dynamic tdd uplink/downlink configuration
EP2802091A1 (en) * 2013-05-08 2014-11-12 Panasonic Intellectual Property Corporation of America Flexible TDD uplink-downlink configuration with flexible subframes
US9467269B2 (en) * 2014-01-06 2016-10-11 Intel IP Corporation Systems and methods for modulation and coding scheme selection and configuration
US9408158B2 (en) * 2014-03-14 2016-08-02 Sharp Laboratories Of America, Inc. Systems and methods for feedback reporting
US10660146B2 (en) * 2014-03-21 2020-05-19 Samsung Electronics Co., Ltd. Methods and apparatus for device to device synchronization priority
CN105099634B (zh) * 2014-05-09 2019-05-07 中兴通讯股份有限公司 动态资源的分配方法及装置、基站、终端
KR102257996B1 (ko) * 2014-06-23 2021-05-28 삼성전자주식회사 무선 통신 시스템에서 기계형태통신을 지원하는 방법 및 장치
US10764796B2 (en) * 2015-01-13 2020-09-01 Telefonaktiebolaget Lm Ericsson (Publ) Network node, wireless device and method for use in a random access procedure therebetween in a cell of the network node
KR102316775B1 (ko) * 2015-04-02 2021-10-26 삼성전자 주식회사 무선 셀룰라 통신 시스템에서 전송시간구간 감소를 위한 송수신 방법 및 장치
CN107852727B (zh) * 2015-04-09 2022-01-18 夏普株式会社 对覆盖范围外无线终端进行侧链路直接发现资源池分配的方法及装置
US20160302230A1 (en) * 2015-04-10 2016-10-13 Samsung Electronics Co., Ltd Methods and apparatus for rrm measurement on unlicensed spectrum
US9717079B2 (en) * 2015-07-14 2017-07-25 Motorola Mobility Llc Method and apparatus for selecting a resource assignment
US10673576B2 (en) * 2015-08-14 2020-06-02 Electronics And Telecommunications Research Institute Operating method of communication node in network supporting licensed and unlicensed bands
US10727979B2 (en) * 2015-08-14 2020-07-28 Electronics And Telecommunications Research Institute Operation methods of communication node in network supporting licensed and unlicensed bands
US11395292B2 (en) * 2015-11-06 2022-07-19 Motorola Mobility Llc Method and apparatus for low latency transmissions
US10674541B2 (en) * 2015-11-06 2020-06-02 Apple Inc. Partial subframe transmission in licensed assisted access
US10638474B2 (en) * 2016-04-21 2020-04-28 Qualcomm Incorporated Different numerology for signal transmission
CN107438265B (zh) * 2016-05-27 2019-12-10 北京佰才邦技术有限公司 一种发送系统信息的方法、装置、基站及终端
US10660081B2 (en) * 2016-06-01 2020-05-19 Lg Electronics Inc. Downlink signal reception method and user equipment, and downlink signal transmission method and base station
US10785759B2 (en) * 2016-08-12 2020-09-22 Asustek Computer Inc. Method and apparatus for determining numerology bandwidth in a wireless communication system
US20180220400A1 (en) * 2017-02-02 2018-08-02 Sharp Laboratories Of America, Inc. User equipments, base stations and methods
US10609699B2 (en) * 2017-03-16 2020-03-31 Kt Corporation Method for monitoring, transmitting, and receiving downlink pre-emption indication information in new radio networks and apparatus thereof
CN110582952B (zh) 2017-03-24 2021-12-31 韦勒斯标准与技术协会公司 用于无线通信系统中发送和接收控制信道的方法、装置和系统
KR101950995B1 (ko) 2017-06-08 2019-02-22 엘지전자 주식회사 무선 통신 시스템에서 자원 할당 관련 시그널링 방법 및 상기 방법을 이용하는 장치
US11368950B2 (en) * 2017-06-16 2022-06-21 Asustek Computer Inc. Method and apparatus for beam management in unlicensed spectrum in a wireless communication system
KR102402773B1 (ko) * 2017-07-28 2022-05-27 삼성전자 주식회사 슬롯 집성을 위한 harq 프로세스 관리 방법 및 장치
EP3665843B1 (en) * 2017-08-10 2025-07-02 Sharp Kabushiki Kaisha User equipments, base stations and methods
JP6625170B2 (ja) * 2017-08-10 2019-12-25 華碩電腦股▲ふん▼有限公司 無線通信システムにおけるｓｆｉ（スロットフォーマット情報）衝突を処理するための方法及び装置
CN109391293B (zh) * 2017-08-11 2022-01-14 华为技术有限公司 一种信号加扰、解扰方法及装置
KR20190027705A (ko) 2017-09-07 2019-03-15 엘지전자 주식회사 무선 통신 시스템에서 자원 할당 방법 및 상기 방법을 이용하는 장치
US10893543B2 (en) * 2017-10-30 2021-01-12 Samsung Electronics Co., Ltd. Method and apparatus for random access design of NR unlicensed
BR112020009840B1 (pt) * 2017-11-17 2021-06-29 Telefonaktiebolaget Lm Ericsson (Publ) Equipamento de usuário operável para múltiplos valores de espaçamento de subportadoras, método desempenhado por um equipamento de usuário, nó de rede operável para múltiplos valores de espaçamento da subportadora e método desempenhado por um nó de rede
US10849115B2 (en) * 2018-09-10 2020-11-24 Apple Inc. Downlink control channel design in new radio systems

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
3GPP R1-1713754* *
3GPP R1-1715427 *
3GPP R1-1716004* *
3GPP R1-1717064 *

Also Published As

Publication number Publication date
BR112020009840A2 (pt) 2020-09-15
CN114978460B (zh) 2024-12-03
US20210377955A1 (en) 2021-12-02
DK3556042T3 (da) 2020-04-27
EP3691170A1 (en) 2020-08-05
EP4184845C0 (en) 2025-01-01
US11659577B2 (en) 2023-05-23
US10939450B2 (en) 2021-03-02
US20250097968A1 (en) 2025-03-20
RU2744014C1 (ru) 2021-03-02
US10645701B2 (en) 2020-05-05
WO2019098931A1 (en) 2019-05-23
EP3930248A1 (en) 2021-12-29
SG11202003528UA (en) 2020-05-28
US11096180B2 (en) 2021-08-17
US20230362967A1 (en) 2023-11-09
US20210153206A1 (en) 2021-05-20
CN111357232B (zh) 2022-06-03
US20190159213A1 (en) 2019-05-23
JP2021503734A (ja) 2021-02-12
EP3691170B1 (en) 2021-08-18
PL3691170T3 (pl) 2022-01-10
ES2788059T8 (es) 2022-04-04
PT3691170T (pt) 2021-09-02
EP4184845A1 (en) 2023-05-24
KR102397166B1 (ko) 2022-05-13
EP3556042A1 (en) 2019-10-23
ES2788059T3 (es) 2020-10-20
CA3082466C (en) 2023-03-21
CA3186287C (en) 2025-07-08
EP3930248B1 (en) 2022-10-26
CN111357232A (zh) 2020-06-30
US20200245338A1 (en) 2020-07-30
CN114978460A (zh) 2022-08-30
MX2020004976A (es) 2020-08-24
EP4184845B1 (en) 2025-01-01
BR112020009840B1 (pt) 2021-06-29
EP3556042B1 (en) 2020-03-04
ES2899706T3 (es) 2022-03-14
CA3082466A1 (en) 2019-05-23
ES2935526T3 (es) 2023-03-07
DK3691170T3 (da) 2021-10-25
JP7046174B2 (ja) 2022-04-01
PT3556042T (pt) 2020-04-24
CA3186287A1 (en) 2019-05-23
EP4529073A1 (en) 2025-03-26

Similar Documents

Publication Publication Date Title
US11659577B2 (en) Selection of time-domain resource allocation tables
US12010712B2 (en) Efficient CORESET configuration
US20220183006A1 (en) Methods, Apparatus and Machine-Readable Mediums Relating to Configuration of Reference Signals in a Wireless Communication Network
CN112840592A (zh) 多符号srs的低开销非周期性触发
KR20200087828A (ko) Mcs 및 cqi 표 식별
KR20210096183A (ko) 하위 계층 분할 중앙 유닛으로부터 라디오 유닛으로의 주파수 가변 빔 가중치들의 전송
EP3888281B1 (en) Methods for separating reference symbols and user data in a lower layer split
HK40031537B (en) Selecting method, wireless device, and network node of time-domain resource allocation tables
HK40031537A (en) Selecting method, wireless device, and network node of time-domain resource allocation tables

Legal Events

Date Code Title Description
A201 Request for examination
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U12-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5
