KR20200070352A - 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올 기반 접착제 - Google Patents
재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올 기반 접착제 Download PDFInfo
- Publication number
- KR20200070352A KR20200070352A KR1020207014477A KR20207014477A KR20200070352A KR 20200070352 A KR20200070352 A KR 20200070352A KR 1020207014477 A KR1020207014477 A KR 1020207014477A KR 20207014477 A KR20207014477 A KR 20207014477A KR 20200070352 A KR20200070352 A KR 20200070352A
- Authority
- KR
- South Korea
- Prior art keywords
- adhesive
- raw materials
- renewable raw
- diisocyanate
- substrate
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 230000001070 adhesive effect Effects 0.000 title claims abstract description 78
- 239000000853 adhesive Substances 0.000 title claims abstract description 77
- 229920005906 polyester polyol Polymers 0.000 title claims abstract description 51
- 239000002994 raw material Substances 0.000 title claims abstract description 45
- DNXDYHALMANNEJ-UHFFFAOYSA-N furan-2,3-dicarboxylic acid Chemical compound OC(=O)C=1C=COC=1C(O)=O DNXDYHALMANNEJ-UHFFFAOYSA-N 0.000 title claims abstract description 33
- 239000000758 substrate Substances 0.000 claims abstract description 33
- 238000000034 method Methods 0.000 claims abstract description 14
- 150000001875 compounds Chemical class 0.000 claims description 41
- 229920005862 polyol Polymers 0.000 claims description 27
- 150000003077 polyols Chemical class 0.000 claims description 25
- 235000013305 food Nutrition 0.000 claims description 13
- 238000004519 manufacturing process Methods 0.000 claims description 9
- UPMLOUAZCHDJJD-UHFFFAOYSA-N 4,4'-Diphenylmethane Diisocyanate Chemical compound C1=CC(N=C=O)=CC=C1CC1=CC=C(N=C=O)C=C1 UPMLOUAZCHDJJD-UHFFFAOYSA-N 0.000 claims description 8
- 229920000642 polymer Polymers 0.000 claims description 7
- 229910052751 metal Inorganic materials 0.000 claims description 6
- 239000002184 metal Substances 0.000 claims description 6
- 238000004806 packaging method and process Methods 0.000 claims description 6
- 229920001228 polyisocyanate Polymers 0.000 claims description 6
- 239000005056 polyisocyanate Substances 0.000 claims description 6
- NNOZGCICXAYKLW-UHFFFAOYSA-N 1,2-bis(2-isocyanatopropan-2-yl)benzene Chemical compound O=C=NC(C)(C)C1=CC=CC=C1C(C)(C)N=C=O NNOZGCICXAYKLW-UHFFFAOYSA-N 0.000 claims description 4
- FKTHNVSLHLHISI-UHFFFAOYSA-N 1,2-bis(isocyanatomethyl)benzene Chemical compound O=C=NCC1=CC=CC=C1CN=C=O FKTHNVSLHLHISI-UHFFFAOYSA-N 0.000 claims description 4
- DFPJRUKWEPYFJT-UHFFFAOYSA-N 1,5-diisocyanatopentane Chemical compound O=C=NCCCCCN=C=O DFPJRUKWEPYFJT-UHFFFAOYSA-N 0.000 claims description 4
- KORSJDCBLAPZEQ-UHFFFAOYSA-N dicyclohexylmethane-4,4'-diisocyanate Chemical compound C1CC(N=C=O)CCC1CC1CCC(N=C=O)CC1 KORSJDCBLAPZEQ-UHFFFAOYSA-N 0.000 claims description 4
- 150000002009 diols Chemical class 0.000 claims description 4
- RRAMGCGOFNQTLD-UHFFFAOYSA-N hexamethylene diisocyanate Chemical compound O=C=NCCCCCCN=C=O RRAMGCGOFNQTLD-UHFFFAOYSA-N 0.000 claims description 4
- NIMLQBUJDJZYEJ-UHFFFAOYSA-N isophorone diisocyanate Chemical compound CC1(C)CC(N=C=O)CC(C)(CN=C=O)C1 NIMLQBUJDJZYEJ-UHFFFAOYSA-N 0.000 claims description 4
- DVKJHBMWWAPEIU-UHFFFAOYSA-N toluene 2,4-diisocyanate Chemical compound CC1=CC=C(N=C=O)C=C1N=C=O DVKJHBMWWAPEIU-UHFFFAOYSA-N 0.000 claims description 4
- 239000007795 chemical reaction product Substances 0.000 claims description 3
- SBJCUZQNHOLYMD-UHFFFAOYSA-N 1,5-Naphthalene diisocyanate Chemical compound C1=CC=C2C(N=C=O)=CC=CC2=C1N=C=O SBJCUZQNHOLYMD-UHFFFAOYSA-N 0.000 claims description 2
- 239000005058 Isophorone diisocyanate Substances 0.000 claims description 2
- KXBFLNPZHXDQLV-UHFFFAOYSA-N [cyclohexyl(diisocyanato)methyl]cyclohexane Chemical compound C1CCCCC1C(N=C=O)(N=C=O)C1CCCCC1 KXBFLNPZHXDQLV-UHFFFAOYSA-N 0.000 claims description 2
- 239000006185 dispersion Substances 0.000 claims description 2
- 239000004033 plastic Substances 0.000 claims description 2
- 229920003023 plastic Polymers 0.000 claims description 2
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 claims 1
- MTHSVFCYNBDYFN-UHFFFAOYSA-N diethylene glycol Chemical compound OCCOCCO MTHSVFCYNBDYFN-UHFFFAOYSA-N 0.000 description 18
- 239000000203 mixture Substances 0.000 description 18
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 15
- -1 diol compound Chemical class 0.000 description 15
- DNIAPMSPPWPWGF-UHFFFAOYSA-N Propylene glycol Chemical compound CC(O)CO DNIAPMSPPWPWGF-UHFFFAOYSA-N 0.000 description 14
- 239000002253 acid Substances 0.000 description 11
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical compound OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 description 10
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 8
- 238000006243 chemical reaction Methods 0.000 description 8
- 239000000047 product Substances 0.000 description 8
- PEDCQBHIVMGVHV-UHFFFAOYSA-N glycerol Substances OCC(O)CO PEDCQBHIVMGVHV-UHFFFAOYSA-N 0.000 description 7
- 235000000346 sugar Nutrition 0.000 description 7
- 239000002318 adhesion promoter Substances 0.000 description 6
- 125000004122 cyclic group Chemical group 0.000 description 6
- CHTHALBTIRVDBM-UHFFFAOYSA-N furan-2,5-dicarboxylic acid Chemical compound OC(=O)C1=CC=C(C(O)=O)O1 CHTHALBTIRVDBM-UHFFFAOYSA-N 0.000 description 6
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 6
- 239000000463 material Substances 0.000 description 6
- 229920000728 polyester Polymers 0.000 description 6
- 239000011541 reaction mixture Substances 0.000 description 6
- 239000002904 solvent Substances 0.000 description 6
- 238000012360 testing method Methods 0.000 description 6
- 239000001361 adipic acid Substances 0.000 description 5
- 235000011037 adipic acid Nutrition 0.000 description 5
- 239000003054 catalyst Substances 0.000 description 5
- IMNIMPAHZVJRPE-UHFFFAOYSA-N triethylenediamine Chemical compound C1CN2CCN1CC2 IMNIMPAHZVJRPE-UHFFFAOYSA-N 0.000 description 5
- 239000002028 Biomass Substances 0.000 description 4
- 125000001931 aliphatic group Chemical group 0.000 description 4
- 150000002148 esters Chemical class 0.000 description 4
- 229910052757 nitrogen Inorganic materials 0.000 description 4
- BDJRBEYXGGNYIS-UHFFFAOYSA-N nonanedioic acid Chemical compound OC(=O)CCCCCCCC(O)=O BDJRBEYXGGNYIS-UHFFFAOYSA-N 0.000 description 4
- 229920000570 polyether Polymers 0.000 description 4
- 235000013772 propylene glycol Nutrition 0.000 description 4
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical compound OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 4
- 150000008163 sugars Chemical class 0.000 description 4
- VXUYXOFXAQZZMF-UHFFFAOYSA-N titanium(IV) isopropoxide Chemical compound CC(C)O[Ti](OC(C)C)(OC(C)C)OC(C)C VXUYXOFXAQZZMF-UHFFFAOYSA-N 0.000 description 4
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 description 3
- SJRJJKPEHAURKC-UHFFFAOYSA-N N-Methylmorpholine Chemical compound CN1CCOCC1 SJRJJKPEHAURKC-UHFFFAOYSA-N 0.000 description 3
- 239000004721 Polyphenylene oxide Substances 0.000 description 3
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 3
- 239000001913 cellulose Substances 0.000 description 3
- 229920002678 cellulose Polymers 0.000 description 3
- 230000000052 comparative effect Effects 0.000 description 3
- 239000002131 composite material Substances 0.000 description 3
- 150000004676 glycans Chemical class 0.000 description 3
- WGCNASOHLSPBMP-UHFFFAOYSA-N hydroxyacetaldehyde Natural products OCC=O WGCNASOHLSPBMP-UHFFFAOYSA-N 0.000 description 3
- 239000012939 laminating adhesive Substances 0.000 description 3
- 230000000704 physical effect Effects 0.000 description 3
- 229920001282 polysaccharide Polymers 0.000 description 3
- 239000005017 polysaccharide Substances 0.000 description 3
- YPFDHNVEDLHUCE-UHFFFAOYSA-N propane-1,3-diol Chemical compound OCCCO YPFDHNVEDLHUCE-UHFFFAOYSA-N 0.000 description 3
- 229910000077 silane Inorganic materials 0.000 description 3
- UFWIBTONFRDIAS-PGRXLJNUSA-N 1,2,3,4,5,6,7,8-octadeuterionaphthalene Chemical compound [2H]C1=C([2H])C([2H])=C([2H])C2=C([2H])C([2H])=C([2H])C([2H])=C21 UFWIBTONFRDIAS-PGRXLJNUSA-N 0.000 description 2
- ZWVMLYRJXORSEP-UHFFFAOYSA-N 1,2,6-Hexanetriol Chemical compound OCCCCC(O)CO ZWVMLYRJXORSEP-UHFFFAOYSA-N 0.000 description 2
- QFGCFKJIPBRJGM-UHFFFAOYSA-N 12-[(2-methylpropan-2-yl)oxy]-12-oxododecanoic acid Chemical compound CC(C)(C)OC(=O)CCCCCCCCCCC(O)=O QFGCFKJIPBRJGM-UHFFFAOYSA-N 0.000 description 2
- GQHTUMJGOHRCHB-UHFFFAOYSA-N 2,3,4,6,7,8,9,10-octahydropyrimido[1,2-a]azepine Chemical compound C1CCCCN2CCCN=C21 GQHTUMJGOHRCHB-UHFFFAOYSA-N 0.000 description 2
- ZMSQJSMSLXVTKN-UHFFFAOYSA-N 4-[2-(2-morpholin-4-ylethoxy)ethyl]morpholine Chemical compound C1COCCN1CCOCCN1CCOCC1 ZMSQJSMSLXVTKN-UHFFFAOYSA-N 0.000 description 2
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- IAYPIBMASNFSPL-UHFFFAOYSA-N Ethylene oxide Chemical compound C1CO1 IAYPIBMASNFSPL-UHFFFAOYSA-N 0.000 description 2
- ZRALSGWEFCBTJO-UHFFFAOYSA-N Guanidine Chemical compound NC(N)=N ZRALSGWEFCBTJO-UHFFFAOYSA-N 0.000 description 2
- YNAVUWVOSKDBBP-UHFFFAOYSA-N Morpholine Chemical compound C1COCCN1 YNAVUWVOSKDBBP-UHFFFAOYSA-N 0.000 description 2
- 239000004698 Polyethylene Substances 0.000 description 2
- GOOHAUXETOMSMM-UHFFFAOYSA-N Propylene oxide Chemical compound CC1CO1 GOOHAUXETOMSMM-UHFFFAOYSA-N 0.000 description 2
- KDYFGRWQOYBRFD-UHFFFAOYSA-N Succinic acid Natural products OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 2
- ZJCCRDAZUWHFQH-UHFFFAOYSA-N Trimethylolpropane Chemical compound CCC(CO)(CO)CO ZJCCRDAZUWHFQH-UHFFFAOYSA-N 0.000 description 2
- UKLDJPRMSDWDSL-UHFFFAOYSA-L [dibutyl(dodecanoyloxy)stannyl] dodecanoate Chemical compound CCCCCCCCCCCC(=O)O[Sn](CCCC)(CCCC)OC(=O)CCCCCCCCCCC UKLDJPRMSDWDSL-UHFFFAOYSA-L 0.000 description 2
- 239000000654 additive Substances 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- WERYXYBDKMZEQL-UHFFFAOYSA-N butane-1,4-diol Chemical compound OCCCCO WERYXYBDKMZEQL-UHFFFAOYSA-N 0.000 description 2
- KDYFGRWQOYBRFD-NUQCWPJISA-N butanedioic acid Chemical compound O[14C](=O)CC[14C](O)=O KDYFGRWQOYBRFD-NUQCWPJISA-N 0.000 description 2
- 125000004432 carbon atom Chemical group C* 0.000 description 2
- 150000001732 carboxylic acid derivatives Chemical class 0.000 description 2
- 239000004359 castor oil Substances 0.000 description 2
- 235000019438 castor oil Nutrition 0.000 description 2
- 230000015556 catabolic process Effects 0.000 description 2
- 229920001577 copolymer Polymers 0.000 description 2
- 239000012975 dibutyltin dilaurate Substances 0.000 description 2
- 238000004821 distillation Methods 0.000 description 2
- 230000007613 environmental effect Effects 0.000 description 2
- 125000000524 functional group Chemical group 0.000 description 2
- 238000002290 gas chromatography-mass spectrometry Methods 0.000 description 2
- ZEMPKEQAKRGZGQ-XOQCFJPHSA-N glycerol triricinoleate Natural products CCCCCC[C@@H](O)CC=CCCCCCCCC(=O)OC[C@@H](COC(=O)CCCCCCCC=CC[C@@H](O)CCCCCC)OC(=O)CCCCCCCC=CC[C@H](O)CCCCCC ZEMPKEQAKRGZGQ-XOQCFJPHSA-N 0.000 description 2
- 239000004615 ingredient Substances 0.000 description 2
- 239000012948 isocyanate Substances 0.000 description 2
- 150000002513 isocyanates Chemical class 0.000 description 2
- QQVIHTHCMHWDBS-UHFFFAOYSA-N isophthalic acid Chemical compound OC(=O)C1=CC=CC(C(O)=O)=C1 QQVIHTHCMHWDBS-UHFFFAOYSA-N 0.000 description 2
- GLOBUAZSRIOKLN-UHFFFAOYSA-N pentane-1,4-diol Chemical compound CC(O)CCCO GLOBUAZSRIOKLN-UHFFFAOYSA-N 0.000 description 2
- 239000003208 petroleum Substances 0.000 description 2
- 229920001451 polypropylene glycol Polymers 0.000 description 2
- 238000012545 processing Methods 0.000 description 2
- 239000007858 starting material Substances 0.000 description 2
- 239000000126 substance Substances 0.000 description 2
- 150000005846 sugar alcohols Polymers 0.000 description 2
- 238000003786 synthesis reaction Methods 0.000 description 2
- 229910052718 tin Inorganic materials 0.000 description 2
- 235000015112 vegetable and seed oil Nutrition 0.000 description 2
- 239000008158 vegetable oil Substances 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- DNIAPMSPPWPWGF-VKHMYHEASA-N (+)-propylene glycol Chemical compound C[C@H](O)CO DNIAPMSPPWPWGF-VKHMYHEASA-N 0.000 description 1
- DNIAPMSPPWPWGF-GSVOUGTGSA-N (R)-(-)-Propylene glycol Chemical compound C[C@@H](O)CO DNIAPMSPPWPWGF-GSVOUGTGSA-N 0.000 description 1
- TYKCBTYOMAUNLH-MTOQALJVSA-J (z)-4-oxopent-2-en-2-olate;titanium(4+) Chemical compound [Ti+4].C\C([O-])=C\C(C)=O.C\C([O-])=C\C(C)=O.C\C([O-])=C\C(C)=O.C\C([O-])=C\C(C)=O TYKCBTYOMAUNLH-MTOQALJVSA-J 0.000 description 1
- OWRCNXZUPFZXOS-UHFFFAOYSA-N 1,3-diphenylguanidine Chemical compound C=1C=CC=CC=1NC(=N)NC1=CC=CC=C1 OWRCNXZUPFZXOS-UHFFFAOYSA-N 0.000 description 1
- RXYPXQSKLGGKOL-UHFFFAOYSA-N 1,4-dimethylpiperazine Chemical compound CN1CCN(C)CC1 RXYPXQSKLGGKOL-UHFFFAOYSA-N 0.000 description 1
- DQEYHUFUKKXECK-UHFFFAOYSA-N 1-chloropentane-1,1-diol Chemical compound CCCCC(O)(O)Cl DQEYHUFUKKXECK-UHFFFAOYSA-N 0.000 description 1
- AHDSRXYHVZECER-UHFFFAOYSA-N 2,4,6-tris[(dimethylamino)methyl]phenol Chemical compound CN(C)CC1=CC(CN(C)C)=C(O)C(CN(C)C)=C1 AHDSRXYHVZECER-UHFFFAOYSA-N 0.000 description 1
- WUIXEIPAPIJUGW-UHFFFAOYSA-N 2-[1,1-bis(2-hydroxyphenyl)propyl]phenol Chemical compound C=1C=CC=C(O)C=1C(C=1C(=CC=CC=1)O)(CC)C1=CC=CC=C1O WUIXEIPAPIJUGW-UHFFFAOYSA-N 0.000 description 1
- KXSKAZFMTGADIV-UHFFFAOYSA-N 2-[3-(2-hydroxyethoxy)propoxy]ethanol Chemical compound OCCOCCCOCCO KXSKAZFMTGADIV-UHFFFAOYSA-N 0.000 description 1
- IUGOPULVANEDRX-UHFFFAOYSA-N 2-ethylhexane-1,1-diol Chemical compound CCCCC(CC)C(O)O IUGOPULVANEDRX-UHFFFAOYSA-N 0.000 description 1
- BOZRCGLDOHDZBP-UHFFFAOYSA-N 2-ethylhexanoic acid;tin Chemical compound [Sn].CCCCC(CC)C(O)=O BOZRCGLDOHDZBP-UHFFFAOYSA-N 0.000 description 1
- IGDCJKDZZUALAO-UHFFFAOYSA-N 2-prop-2-enoxypropane-1,3-diol Chemical compound OCC(CO)OCC=C IGDCJKDZZUALAO-UHFFFAOYSA-N 0.000 description 1
- LOSWWGJGSSQDKH-UHFFFAOYSA-N 3-ethoxypropane-1,2-diol Chemical compound CCOCC(O)CO LOSWWGJGSSQDKH-UHFFFAOYSA-N 0.000 description 1
- NOEGNKMFWQHSLB-UHFFFAOYSA-N 5-hydroxymethylfurfural Chemical compound OCC1=CC=C(C=O)O1 NOEGNKMFWQHSLB-UHFFFAOYSA-N 0.000 description 1
- ULKLGIFJWFIQFF-UHFFFAOYSA-N 5K8XI641G3 Chemical compound CCC1=NC=C(C)N1 ULKLGIFJWFIQFF-UHFFFAOYSA-N 0.000 description 1
- 229920002799 BoPET Polymers 0.000 description 1
- 229920000742 Cotton Polymers 0.000 description 1
- 241000196324 Embryophyta Species 0.000 description 1
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 description 1
- CHJJGSNFBQVOTG-UHFFFAOYSA-N N-methyl-guanidine Natural products CNC(N)=N CHJJGSNFBQVOTG-UHFFFAOYSA-N 0.000 description 1
- 235000019482 Palm oil Nutrition 0.000 description 1
- 239000005062 Polybutadiene Substances 0.000 description 1
- 239000002202 Polyethylene glycol Substances 0.000 description 1
- 235000019484 Rapeseed oil Nutrition 0.000 description 1
- 235000019485 Safflower oil Nutrition 0.000 description 1
- 229920002472 Starch Polymers 0.000 description 1
- 235000019486 Sunflower oil Nutrition 0.000 description 1
- WYURNTSHIVDZCO-UHFFFAOYSA-N Tetrahydrofuran Chemical compound C1CCOC1 WYURNTSHIVDZCO-UHFFFAOYSA-N 0.000 description 1
- XSTXAVWGXDQKEL-UHFFFAOYSA-N Trichloroethylene Chemical compound ClC=C(Cl)Cl XSTXAVWGXDQKEL-UHFFFAOYSA-N 0.000 description 1
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 description 1
- ISKQADXMHQSTHK-UHFFFAOYSA-N [4-(aminomethyl)phenyl]methanamine Chemical compound NCC1=CC=C(CN)C=C1 ISKQADXMHQSTHK-UHFFFAOYSA-N 0.000 description 1
- 150000007513 acids Chemical class 0.000 description 1
- 230000002411 adverse Effects 0.000 description 1
- 150000001338 aliphatic hydrocarbons Chemical class 0.000 description 1
- 150000001343 alkyl silanes Chemical class 0.000 description 1
- 238000013459 approach Methods 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 229920001400 block copolymer Polymers 0.000 description 1
- YHWCPXVTRSHPNY-UHFFFAOYSA-N butan-1-olate;titanium(4+) Chemical compound [Ti+4].CCCC[O-].CCCC[O-].CCCC[O-].CCCC[O-] YHWCPXVTRSHPNY-UHFFFAOYSA-N 0.000 description 1
- CDQSJQSWAWPGKG-UHFFFAOYSA-N butane-1,1-diol Chemical compound CCCC(O)O CDQSJQSWAWPGKG-UHFFFAOYSA-N 0.000 description 1
- 239000006227 byproduct Substances 0.000 description 1
- BVKZGUZCCUSVTD-UHFFFAOYSA-N carbonic acid Chemical compound OC(O)=O BVKZGUZCCUSVTD-UHFFFAOYSA-N 0.000 description 1
- 150000001735 carboxylic acids Chemical class 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- PMMYEEVYMWASQN-IMJSIDKUSA-N cis-4-Hydroxy-L-proline Chemical compound O[C@@H]1CN[C@H](C(O)=O)C1 PMMYEEVYMWASQN-IMJSIDKUSA-N 0.000 description 1
- 238000012790 confirmation Methods 0.000 description 1
- 238000001816 cooling Methods 0.000 description 1
- 230000002354 daily effect Effects 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 238000006731 degradation reaction Methods 0.000 description 1
- 239000012973 diazabicyclooctane Substances 0.000 description 1
- JGFBRKRYDCGYKD-UHFFFAOYSA-N dibutyl(oxo)tin Chemical compound CCCC[Sn](=O)CCCC JGFBRKRYDCGYKD-UHFFFAOYSA-N 0.000 description 1
- 235000014113 dietary fatty acids Nutrition 0.000 description 1
- 125000005442 diisocyanate group Chemical group 0.000 description 1
- SWSQBOPZIKWTGO-UHFFFAOYSA-N dimethylaminoamidine Natural products CN(C)C(N)=N SWSQBOPZIKWTGO-UHFFFAOYSA-N 0.000 description 1
- LQRUPWUPINJLMU-UHFFFAOYSA-N dioctyl(oxo)tin Chemical compound CCCCCCCC[Sn](=O)CCCCCCCC LQRUPWUPINJLMU-UHFFFAOYSA-N 0.000 description 1
- GTZOYNFRVVHLDZ-UHFFFAOYSA-N dodecane-1,1-diol Chemical compound CCCCCCCCCCCC(O)O GTZOYNFRVVHLDZ-UHFFFAOYSA-N 0.000 description 1
- 238000001035 drying Methods 0.000 description 1
- 230000003203 everyday effect Effects 0.000 description 1
- 239000000194 fatty acid Substances 0.000 description 1
- 229930195729 fatty acid Natural products 0.000 description 1
- 150000004665 fatty acids Chemical class 0.000 description 1
- 239000000835 fiber Substances 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 235000021323 fish oil Nutrition 0.000 description 1
- 239000000796 flavoring agent Substances 0.000 description 1
- 235000019634 flavors Nutrition 0.000 description 1
- 239000000383 hazardous chemical Substances 0.000 description 1
- 231100000206 health hazard Toxicity 0.000 description 1
- ACCCMOQWYVYDOT-UHFFFAOYSA-N hexane-1,1-diol Chemical compound CCCCCC(O)O ACCCMOQWYVYDOT-UHFFFAOYSA-N 0.000 description 1
- WJSATVJYSKVUGV-UHFFFAOYSA-N hexane-1,3,5-triol Chemical compound CC(O)CC(O)CCO WJSATVJYSKVUGV-UHFFFAOYSA-N 0.000 description 1
- 229920001519 homopolymer Polymers 0.000 description 1
- RJGBSYZFOCAGQY-UHFFFAOYSA-N hydroxymethylfurfural Natural products COC1=CC=C(C=O)O1 RJGBSYZFOCAGQY-UHFFFAOYSA-N 0.000 description 1
- 229910052742 iron Inorganic materials 0.000 description 1
- BUZRAOJSFRKWPD-UHFFFAOYSA-N isocyanatosilane Chemical class [SiH3]N=C=O BUZRAOJSFRKWPD-UHFFFAOYSA-N 0.000 description 1
- 229960002479 isosorbide Drugs 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 238000010030 laminating Methods 0.000 description 1
- 238000003475 lamination Methods 0.000 description 1
- 229910052745 lead Inorganic materials 0.000 description 1
- 235000021388 linseed oil Nutrition 0.000 description 1
- 239000000944 linseed oil Substances 0.000 description 1
- 239000011159 matrix material Substances 0.000 description 1
- 150000002736 metal compounds Chemical group 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- SLCVBVWXLSEKPL-UHFFFAOYSA-N neopentyl glycol Chemical compound OCC(C)(C)CO SLCVBVWXLSEKPL-UHFFFAOYSA-N 0.000 description 1
- SHDJPKGVCIPPSC-UHFFFAOYSA-N octane-1,4,6-triol Chemical compound CCC(O)CC(O)CCCO SHDJPKGVCIPPSC-UHFFFAOYSA-N 0.000 description 1
- OEIJHBUUFURJLI-UHFFFAOYSA-N octane-1,8-diol Chemical compound OCCCCCCCCO OEIJHBUUFURJLI-UHFFFAOYSA-N 0.000 description 1
- 230000001590 oxidative effect Effects 0.000 description 1
- 239000005022 packaging material Substances 0.000 description 1
- 235000021485 packed food Nutrition 0.000 description 1
- 239000002540 palm oil Substances 0.000 description 1
- WXZMFSXDPGVJKK-UHFFFAOYSA-N pentaerythritol Chemical compound OCC(CO)(CO)CO WXZMFSXDPGVJKK-UHFFFAOYSA-N 0.000 description 1
- UWJJYHHHVWZFEP-UHFFFAOYSA-N pentane-1,1-diol Chemical compound CCCCC(O)O UWJJYHHHVWZFEP-UHFFFAOYSA-N 0.000 description 1
- 239000013520 petroleum-based product Substances 0.000 description 1
- 239000000049 pigment Substances 0.000 description 1
- 239000006223 plastic coating Substances 0.000 description 1
- 239000004014 plasticizer Substances 0.000 description 1
- 229920002857 polybutadiene Polymers 0.000 description 1
- 229920001610 polycaprolactone Polymers 0.000 description 1
- 239000004632 polycaprolactone Substances 0.000 description 1
- 229920000515 polycarbonate Polymers 0.000 description 1
- 239000004417 polycarbonate Substances 0.000 description 1
- 229920001223 polyethylene glycol Polymers 0.000 description 1
- 229920000139 polyethylene terephthalate Polymers 0.000 description 1
- 239000004848 polyfunctional curative Substances 0.000 description 1
- 229920002959 polymer blend Polymers 0.000 description 1
- 229920000098 polyolefin Polymers 0.000 description 1
- 239000005077 polysulfide Substances 0.000 description 1
- 229920001021 polysulfide Polymers 0.000 description 1
- 150000008117 polysulfides Polymers 0.000 description 1
- 229920000166 polytrimethylene carbonate Polymers 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- HKJYVRJHDIPMQB-UHFFFAOYSA-N propan-1-olate;titanium(4+) Chemical compound CCCO[Ti](OCCC)(OCCC)OCCC HKJYVRJHDIPMQB-UHFFFAOYSA-N 0.000 description 1
- 229920005604 random copolymer Polymers 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 235000005713 safflower oil Nutrition 0.000 description 1
- 239000003813 safflower oil Substances 0.000 description 1
- FZHAPNGMFPVSLP-UHFFFAOYSA-N silanamine Chemical class [SiH3]N FZHAPNGMFPVSLP-UHFFFAOYSA-N 0.000 description 1
- 150000004756 silanes Chemical class 0.000 description 1
- 239000003549 soybean oil Substances 0.000 description 1
- 235000012424 soybean oil Nutrition 0.000 description 1
- 239000003381 stabilizer Substances 0.000 description 1
- 235000019698 starch Nutrition 0.000 description 1
- 239000008107 starch Substances 0.000 description 1
- 230000001954 sterilising effect Effects 0.000 description 1
- 238000004659 sterilization and disinfection Methods 0.000 description 1
- TXDNPSYEJHXKMK-UHFFFAOYSA-N sulfanylsilane Chemical class S[SiH3] TXDNPSYEJHXKMK-UHFFFAOYSA-N 0.000 description 1
- 239000002600 sunflower oil Substances 0.000 description 1
- 239000013589 supplement Substances 0.000 description 1
- 150000003512 tertiary amines Chemical class 0.000 description 1
- XOLBLPGZBRYERU-UHFFFAOYSA-N tin dioxide Chemical compound O=[Sn]=O XOLBLPGZBRYERU-UHFFFAOYSA-N 0.000 description 1
- 229910001887 tin oxide Inorganic materials 0.000 description 1
- 239000010936 titanium Substances 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
- ZIBGPFATKBEMQZ-UHFFFAOYSA-N triethylene glycol Chemical compound OCCOCCOCCO ZIBGPFATKBEMQZ-UHFFFAOYSA-N 0.000 description 1
- RKBCYCFRFCNLTO-UHFFFAOYSA-N triisopropylamine Chemical compound CC(C)N(C(C)C)C(C)C RKBCYCFRFCNLTO-UHFFFAOYSA-N 0.000 description 1
- 239000013638 trimer Substances 0.000 description 1
- QXJQHYBHAIHNGG-UHFFFAOYSA-N trimethylolethane Chemical compound OCC(C)(CO)CO QXJQHYBHAIHNGG-UHFFFAOYSA-N 0.000 description 1
- UKRDPEFKFJNXQM-UHFFFAOYSA-N vinylsilane Chemical class [SiH3]C=C UKRDPEFKFJNXQM-UHFFFAOYSA-N 0.000 description 1
- 238000011179 visual inspection Methods 0.000 description 1
- 239000002699 waste material Substances 0.000 description 1
- 239000002023 wood Substances 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J175/00—Adhesives based on polyureas or polyurethanes; Adhesives based on derivatives of such polymers
- C09J175/04—Polyurethanes
- C09J175/06—Polyurethanes from polyesters
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B15/00—Layered products comprising a layer of metal
- B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
- B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
- B32B15/085—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin comprising polyolefins
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B15/00—Layered products comprising a layer of metal
- B32B15/04—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material
- B32B15/08—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin
- B32B15/09—Layered products comprising a layer of metal comprising metal as the main or only constituent of a layer, which is next to another layer of the same or of a different material of synthetic resin comprising polyesters
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B15/00—Layered products comprising a layer of metal
- B32B15/20—Layered products comprising a layer of metal comprising aluminium or copper
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/32—Layered products comprising a layer of synthetic resin comprising polyolefins
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B27/00—Layered products comprising a layer of synthetic resin
- B32B27/36—Layered products comprising a layer of synthetic resin comprising polyesters
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B37/00—Methods or apparatus for laminating, e.g. by curing or by ultrasonic bonding
- B32B37/12—Methods or apparatus for laminating, e.g. by curing or by ultrasonic bonding characterised by using adhesives
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B7/00—Layered products characterised by the relation between layers; Layered products characterised by the relative orientation of features between layers, or by the relative values of a measurable parameter between layers, i.e. products comprising layers having different physical, chemical or physicochemical properties; Layered products characterised by the interconnection of layers
- B32B7/04—Interconnection of layers
- B32B7/12—Interconnection of layers using interposed adhesives or interposed materials with bonding properties
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/28—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the compounds used containing active hydrogen
- C08G18/40—High-molecular-weight compounds
- C08G18/42—Polycondensates having carboxylic or carbonic ester groups in the main chain
- C08G18/4244—Polycondensates having carboxylic or carbonic ester groups in the main chain containing oxygen in the form of ether groups
- C08G18/4258—Polycondensates having carboxylic or carbonic ester groups in the main chain containing oxygen in the form of ether groups derived from polycarboxylic acids containing at least one ether group and polyols
-
- C—CHEMISTRY; METALLURGY
- C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
- C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
- C08G18/00—Polymeric products of isocyanates or isothiocyanates
- C08G18/06—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen
- C08G18/70—Polymeric products of isocyanates or isothiocyanates with compounds having active hydrogen characterised by the isocyanates or isothiocyanates used
- C08G18/72—Polyisocyanates or polyisothiocyanates
- C08G18/74—Polyisocyanates or polyisothiocyanates cyclic
- C08G18/76—Polyisocyanates or polyisothiocyanates cyclic aromatic
- C08G18/7657—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings
- C08G18/7664—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups
- C08G18/7671—Polyisocyanates or polyisothiocyanates cyclic aromatic containing two or more aromatic rings containing alkylene polyphenyl groups containing only one alkylene bisphenyl group
-
- C09J2201/622—
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09J—ADHESIVES; NON-MECHANICAL ASPECTS OF ADHESIVE PROCESSES IN GENERAL; ADHESIVE PROCESSES NOT PROVIDED FOR ELSEWHERE; USE OF MATERIALS AS ADHESIVES
- C09J2301/00—Additional features of adhesives in the form of films or foils
- C09J2301/30—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier
- C09J2301/312—Additional features of adhesives in the form of films or foils characterized by the chemical, physicochemical or physical properties of the adhesive or the carrier parameters being the characterizing feature
Landscapes
- Chemical & Material Sciences (AREA)
- Organic Chemistry (AREA)
- Health & Medical Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Medicinal Chemistry (AREA)
- Polymers & Plastics (AREA)
- Adhesives Or Adhesive Processes (AREA)
- Polyesters Or Polycarbonates (AREA)
Abstract
본 발명은 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올을 함유하는 접착제, 및 상기 접착제를 사용하여 기재, 특히 필름형 기재를 결합하는 방법에 관한 것이다.
Description
본 발명은 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올을 함유하는 접착제, 및 상기 접착제를 사용하여 기재, 특히 필름형 기재를 결합하는 방법에 관한 것이다.
환경 인식의 증가와 화석 원료에 대한 제한된 자원으로 인해 제품의 지속 가능성에 대한 새로운 인식이 생겼다. 일상 용품 및 일회용 제품이라고 하는 것의 분야에서, 대부분 석유를 기반으로 하는 일반 제품을 재생 가능한 원료로 제조된 대체재로 대체하려는 노력이 각광을 받고 있다. 대부분의 일상 용품 제조의 기초를 형성하는 가장 일반적인 화학 물질을 위해 재생 가능한 원료로 제조된 대체재를 찾는 것은 필요한 양과 필요한 품질로 원하는 물질을 제공할 수 있는 적합한 공급원을 식별하는 문제를 갖는다. 재생 가능한 원료로부터 수득된 제품의 물리적 특성은 때때로 종래의 석유 기반 제품의 물리적 특성과 상이하며 항상 동일한 표준에 도달하는 것은 아니라는 것이 또한 관찰되었다. 또한, 예를 들어 법적 규제로 인해 처음부터 제한된 양의 원료만 이용 가능한 다수의 분야가 있다. 이러한 분야 중 하나는 그 중에서도 특히 식품 포장과 관련하여 엄격한 조건이 적용되는 식품 산업이다. 일반적으로, 식품 안전 및 건강의 관점에서 안전하다고 간주되는 화학 화합물은 거의 없다.
따라서, 재생 가능한 원료를 기반으로 제조될 수 있고 종래의 화합물과 유사한 특성을 갖는 화학 화합물에 대한 요구가 존재한다.
WO 2014/054940 은 디올로부터 유도된 하나 이상의 기 및 산으로부터 유도된 하나 이상의 기를 갖는 중합체로서, 산은 디카르복실산 및 탄산으로부터 선택되고 디올 화합물은 디메틸렌 이소소르비드, 디메틸렌 이소만니드 또는 디메틸렌 이소이디드인 중합체를 기재하고 있으며, 즉 중합체는 당과 같은 재생 가능한 공급원으로부터의 빌딩 블록으로부터 형성된다.
US 2013/0171397 은 바이오매스로부터 전적으로 또는 부분적으로 제조된 폴리에스테르를 개시하고 있다. 기재된 폴리에스테르는 화석 공급원으로부터의 폴리에스테르를 전적으로 또는 부분적으로 대체하기 위해 바람직한 물리적 및 열적 특성을 갖는다.
그러나, 종래 기술에 기재되어 있는 접근법은 지속 가능성에 대한 요구가 완제품에 제한되는 것이 아니라 생산 및 제조 공정에서 중요한 역할을 한다는 사실을 고려하지 않는다. 예를 들어, 지속 가능성의 원칙이 접착제와 같은 제품의 생산에서 사용되는 보조제에도 적용되어야 한다는 사실은 고려되지 않는다. 따라서, 예를 들어 접착제로서 가공에 사용될 수 있고, 상응하는 석유 기반 화합물과 적어도 동일한 물리적 특성을 갖는 재생 가능한 원료로부터 제조된 화학 화합물에 대한 요구가 존재한다.
따라서, 본 발명의 목적은 성분이 적어도 부분적으로 재생 가능한 원료를 기반으로 제조되고, 또한 식품 산업, 특히 식품 포장에 사용하기에 적합한 접착제를 제공하는 것이다.
본 발명의 맥락에서, 놀랍게도 이 목적은 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올을 성분으로서 함유하는 접착제를 제공함으로써 달성되는 것으로 밝혀졌다.
따라서, 본 발명은 첫째로 플라스틱 및/또는 금속 기재를 결합하기 위한 접착제로서, 푸란디카르복실산 (FDCA) 기반의 적어도 하나의 폴리에스테르 폴리올 및 적어도 하나의 NCO 기를 함유하는 화합물을 포함하며, 사용되는 푸란디카르복실산은 재생 가능한 원료로부터 수득된 접착제에 관한 것이다.
본 발명의 의미 내에서, 재생 가능한 원료는 농업 및 임업 생산으로부터의 유기 원료, 특히 식물 기원 및 생물 폐기물 원료를 의미하는 것으로 이해된다. 예를 들어, 목재, 천연 섬유, 예컨대 면, 식물성 오일, 설탕 및 전분이 재생 가능한 원료로서 사용될 수 있다.
푸란디카르복실산의 제조에 적합한 재생 가능한 원료는 예를 들어 당 또는 다당류이다. 필요한 C5 당 및 다당류는 특히 바이오매스의 분해 동안 생성된다. 푸란디카르복실산은 예를 들어 바이오매스로부터 단리된 당으로부터 수득될 수 있는 하이드록시메틸푸르푸랄을 산화시킴으로써 제조될 수 있다.
따라서, 푸란디카르복실산이 바람직하게는 바이오매스의 분해로부터 발생하는 당 및/또는 다당류로부터 수득된 본 발명의 구현예가 바람직하다.
셀룰로오스는 푸란디카르복실산이 제조될 수 있는 또 다른 원료 공급원이다. 따라서, 푸란디카르복실산이 셀룰로오스 및/또는 셀룰로오스 유도체로부터 출발하여 제조되는 구현예가 대안적으로 바람직하다.
A.
폴리에스테르 폴리올
본 발명에 따른 접착제에 사용되는 폴리에스테르 폴리올은 바람직하게는 푸란디카르복실산과 폴리올의 반응으로부터의 반응 생성물이다.
본 발명의 의미 내에서, 폴리올은 2 개 이상의 활성 OH 기를 함유하는 화합물이다. 폴리올은 특히 바람직하게는 디올 또는 트리올이다.
사용되는 폴리올에 대한 특별한 요건은 없다. 오히려, 다양한 폴리올이 사용될 수 있으며, 이는 사용된 폴리에스테르 폴리올의 특성이 각각의 요건에 개별적으로 적합화될 수 있게 한다.
폴리올은 바람직하게는 지방족 폴리올, 폴리에스테르 폴리올 및 폴리에테르 폴리올, 특히 폴리카르보네이트 폴리올, 폴리카프로락톤 폴리올, 폴리부타디엔 폴리올, 폴리설파이드 폴리올 및 이들의 혼합물로 이루어진 군으로부터 선택된다.
적합한 폴리에테르 폴리올은 다수의 에테르 결합 및 2 개 이상의 히드록실 를 가지며 바람직하게는 히드록실 이외에 추가의 작용기를 함유하지 않는 선형 및/또는 분지형 폴리 에테르를 포함한다. 이러한 적합한 폴리에테르 폴리올의 예는 폴리옥시알킬렌 폴리올, 예컨대 폴리에틸렌 글리콜, 폴리프로필렌 글리콜, 폴리테트라메틸 글리콜 및 폴리부틸 글리콜이다. 또한, 언급된 폴리옥시알킬렌 폴리올의 단독중합체 및 공중합체 및 이들의 혼합물이 사용될 수 있다. 특히 적합한 폴리옥시알킬렌 폴리올의 공중합체는 에틸렌 글리콜, 프로필렌 글리콜, 디에틸렌 글리콜, 프로필렌 글리콜, 트리에틸렌 글리콜, 2-에틸 헥산디올-1,3-글리세롤, 1,2,6-헥산트리올, 트리메틸올프로판, 트리메틸올에탄, 트리스(하이드록시페닐)프로판, 트리에탄올아민 및 트리이소프로필아민 (에틸렌 옥사이드, 프로필렌 옥사이드 및 부틸렌 옥사이드로 이루어진 군으로부터 선택되는 적어도 하나의 화합물을 가짐) 로 이루어진 군으로부터 선택되는 적어도 하나의 화합물의 부가물을 포함하는 것들이다.
특히 바람직한 구현예에서, 폴리올은 폴리프로필렌 글리콜, 폴리테트라메틸 글리콜 및 에틸렌 옥사이드 및 프로필렌 옥사이드의 랜덤 공중합체 및/또는 블록 공중합체로 이루어진 군으로부터 선택된다.
대안적으로 바람직한 구현예에서, 폴리올은 폴리에스테르이다. 적합한 폴리에스테르 폴리올은 예를 들어 2 내지 15 개의 탄소 원자를 갖는 하나 이상의 다가 알콜을 2 내지 14 개의 탄소 원자를 갖는 하나 이상의 폴리카르복실산과 축합시킴으로써 형성될 수 있다. 적합한 다가 알콜의 예는 에틸렌 글리콜, 네오펜틸 글리콜, 글리세롤, 프로필렌 글리콜, 예컨대 1,2-프로필렌 글리콜 및 1,3-프로필렌 글리콜, 펜타에리트리톨, 트리메틸올프로판, 1,4,6-옥탄트리올, 부탄디올, 펜탄디올, 특히 1,4-펜탄디올, 헥산디올, 도데칸디올, 옥탄디올, 클로로펜탄디올, 글리세롤 모노알릴 에테르, 글리세롤 모노에틸 에테르, 디에틸렌 글리콜, 2-에틸헥산디올, 1,4-시클로헥산디올, 1,2,6-헥산트리올, 1,3,5-헥산트리올 및 1,3-비스 (2-하이드록시에톡시)프로판을 포함한다.
본 발명에 따른 조성물에 사용되는 추가의 폴리에스테르 폴리올은 글리세롤과 지방산의 에스테르를 기반으로 형성될 수 있다. 이들 에스테르는 일반적으로 "식물성 오일" 이라는 일반적인 용어로 함께 그룹화된다. 적합한 화합물은 예를 들어 아마인유, 대두유, 평지씨유, 해바라기유, 팜유, 홍화유, 어유 및 피마자유이다.
특히 본 발명에 따른 접착제 조성물에 사용되는 폴리에스테르 폴리올의 가공 특성과 관련하여, 푸란디카르복실산 기반의 폴리에스테르 폴리올이 추가의 작용성 단위를 갖는 것이 유리한 것으로 밝혀졌다. 따라서, 폴리에스테르 폴리올이 하나 이상의 추가의 카르복실산과 함께 푸란디카르복실산의 혼합물을 기반으로 하는 폴리에스테르 폴리올인 구현예가 바람직하다. 추가의 카르복실산(들)은 바람직하게는 지방족 이산이다. 특히, 추가의 카르복실산(들)은 숙신산, 아디프산, 도데칸이산, 아젤라산 및 세바스산 및 이들의 혼합물로 이루어진 군으로부터 선택되며, 산은 바람직하게는 재생 가능한 원료로부터 수득된다.
본 발명의 바람직한 구현예예에서, 폴리올은 재생 가능한 원료로부터 수득된 폴리올이다. 이러한 방식으로, 본 발명에 따른 접착제의 지속 가능성이 추가로 증가될 수 있다. 특히 바람직한 구현예에서, 폴리올은 따라서 에틸렌 글리콜, 디에틸렌 글리콜, 트리에틸렌 글리콜, 1,3-프로판디올, 1,2-프로판디올, 1,4-부탄디올 및 1,4-펜탄디올로 이루어진 군으로부터 선택된다. 이들은 각각 재생 가능한 원료로부터 수득될 수 있는 화합물이다.
본 발명의 추가의 바람직한 구현예에서, 사용된 폴리에스테르 폴리올은 전부 재생 가능한 원료로부터 수득된다. 본 발명에 따른 접착제의 환경적 상용성을 추가로 개선하기 위해, 재생 가능한 원료로부터의 폴리에스테르 폴리올의 비율이 각 경우 접착제 중 폴리에스테르 폴리올의 총 중량을 기준으로 적어도 80 wt.%, 바람직하게는 90 wt.%, 특히 바람직하게는 95 wt.% 내지 100 wt.% 인 구현예가 바람직하다. 놀랍게도, 높은 비율의 재생 가능한 원료를 기반으로 하는 폴리에스테르 폴리올에도 불구하고, 본 발명에 따른 접착제의 기계적 및 물리적 특성은 성분이 화석 공급원으로부터 통상적인 방식으로 제조된 종래의 접착제와 유사한 것으로 밝혀졌다.
B.
NCO 기를 함유하는 화합물
폴리에스테르 폴리올 이외에, 본 발명에 따른 접착제는 또한 NCO 기를 함유하는 화합물을 함유한다. NCO 기를 함유하는 화합물은 바람직하게는 폴리이소시아네이트 및 NCO-함유 예비중합체로 이루어진 군으로부터 선택된다.
본 발명의 의미 내에서, 폴리이소시아네이트는 2 개 이상의 활성 NCO 기를 함유하는 화합물, 바람직하게는 디이소시아네이트 또는 트리이소시아네이트이다.
바람직한 구현예에서, NCO 기를 함유하는 화합물은 1,5-나프틸렌 디이소시아네이트 (NDI), 2,4'- 또는 4,4'-디페닐메탄 디이소시아네이트 (MDI), 톨루엔 디이소시아네이트 (TDI) 의 이성질체, 메틸렌 트리페닐 트리이소시아네이트 (MIT), 수소첨가 MDI (H12MDI), 테트라메틸자일릴렌 디이소시아네이트 (TMXDI), 1-이소시아나토메틸-3-이소시아나토-1,5,5-트리메틸시클로헥산 (IPDI), 자일릴렌 디이소시아네이트 (XDI), 헥산-1,6-디이소시아네이트 (HDI), 펜타메틸렌 디이소시아네이트 및 디시클로헥실메탄 디이소시아네이트, 및 이들의 올리고머 및 중합체로 이루어진 군으로부터 선택된다. 적합한 NCO-함유 예비중합체는 OH 기 및/또는 NH 기를 갖는 화합물과 과량의 폴리이소시아네이트의 반응 생성물이며, 사용되는 중합체 및 폴리이소시아네이트에 부과되는 특별한 요건은 없다. 폴리이소시아네이트는 예를 들어 상기 언급된 것들일 수 있다. 예를 들어, 폴리에테르아민이 NH 기를 갖는 화합물로서 사용될 수 있다. 상기 열거된 폴리올은 OH 기를 갖는 화합물로서 사용될 수 있고, 수득된 예비중합체는 상이하거나 동일한 폴리올과 추가로 반응될 수 있다.
NCO 기를 함유하는 화합물이 또한 재생 가능한 원료, 예컨대 펜타메틸렌 디이소시아네이트로부터 출발하여 제조되는 본 발명의 구현예가 특히 바람직하다. 펜타메틸렌 디이소시아네이트는 바람직하게는 삼량체로서 사용된다.
NCO 기를 함유하는 화합물의 양은 폴리에스테르 폴리올과의 전환 반응의 반응 제어에 영향을 주기 위해 사용될 수 있다. NCO 기를 함유하는 화합물이 과량으로 사용되는 경우, 미반응 NCO 기를 함유하는 중합체 혼합물이 형성된다. 이러한 방식으로, 특히 저 분자량을 갖는 화합물이 수득될 수 있다. 반대로, 소량의 NCO 기를 함유하는 화합물이 사용되거나 또는 반응이 단계로 수행되는 경우, 출발 화합물과 비교하여 수득된 중합체의 분자량이 증가될 수 있다. 바람직한 구현예에서, 본 발명에 따른 접착제에서 NCO:OH 의 물질량 비는 따라서 1.2:1 내지 2.9:1, 바람직하게는 1.5:1 내지 2:1 이다.
촉매는 폴리에스테르 폴리올과 NCO 기를 함유하는 화합물 사이의 반응을 촉진시켜 접착제의 경화를 가속화하는데 사용될 수 있다. 따라서, 본 발명에 따른 접착제가 폴리에스테르 폴리올과 NCO 기를 함유하는 화합물 사이의 반응을 촉매할 수 있는 촉매를 추가로 함유하는 구현예가 바람직하다. 촉매는 바람직하게는 Sn, Ti, Fe, Zn, Bi, Hg, Pb 또는 3 차 아민의 금속 화합물이다.
촉매는 특히 바람직하게는 티타네이트, 예컨대 테트라부틸 티타네이트 및 테트라프로필 티타네이트, 주석 카복실레이트, 예컨대 디부틸주석 디라우레이트 (DBTL), 디부틸주석 디아세테이트, 주석 옥토에이트, 주석 옥사이드, 예컨대 디부틸주석 옥사이드 및 디옥틸주석 옥사이드, 오가노알루미늄 화합물, 예컨대 알루미늄 트리스아세탈아세토네이트, 알루미늄 트리스에틸아세토네이트, 킬레이트 화합물, 예컨대 티타늄 테트라아세틸아세토네이트, 아민 화합물, 예컨대 트리에틸렌디아민, 구아니딘, 디페닐구아니딘, 2,4,6-트리스(디메틸아미노메틸)페놀, 모르폴린, N-메틸모르폴린, 2-에틸-4-메틸이미다졸, 1,8-디아자바이시클로-(5,4,0)-운데칸-7 (DBU), 1,4-디아자바이시클로옥탄 (DABCO), 1,4-디아자바이시클로[2,2,2]옥탄, N,N-디메틸피페라진, 1,8-디아자바이시클로[5,4,0]운데크-7-엔, 디모르폴리노디메틸에테르, 디모르폴리노디에틸에테르 (DMDEE) 및 이들의 혼합물이다.
이 경우, 촉매의 양은 접착제의 총 중량을 기준으로 바람직하게는 0.01 내지 5 wt.%, 특히 바람직하게는 0.05 내지 2 wt.% 이다.
본 발명에 따른 접착제는 추가 성분을 추가로 함유할 수 있다. 하나 이상의 추가의 폴리에스테르 폴리올, 특히 지방족 이산을 기반으로 하는 것들이 접착제에 첨가되는 것이 유리한 것으로 밝혀졌다. 놀랍게도, 이러한 방식으로, 특히 접착제의 점도가 각각의 요건에 상응하게 조정될 수 있는 것으로 밝혀졌다. 지방족 이산을 기반으로 하는 폴리에스테르 폴리올은 재생 가능한 원료를 기반으로 제조된 것들이다. 특히 바람직한 구현예에서, 추가의 폴리에스테르 폴리올은 숙신산, 아디프산, 도데칸이산, 아젤라산 및 세바스산 및 이들의 혼합물로 이루어진 군으로부터 선택되는 산을 기반으로 하는 폴리에스테르 폴리올이며, 산은 바람직하게는 재생 가능한 원료로부터 수득된다.
접착제의 물리적 및 기계적 특성을 각각의 요건에 적합화하기 위해, 첨가제가 접착제에 첨가될 수 있다. 이들 첨가제는 예를 들어 가소제, 수지, 안정제, 안료 또는 충전제일 수 있다. 사용된 화합물에 대한 특별한 요건은 없다. 그러나, 식품 안전성의 관점에서 안전하고 바람직하게는 재생 가능한 원료로부터 제조될 수 있고/있거나 제조된 화합물이 바람직하다.
추가의 바람직한 구현예에서, 접착제는 또한 접착 촉진제를 함유할 수 있다. 이들은 예를 들어 폴리올레핀 접착 촉진제 또는 실란 접착 촉진제일 수 있다. 본 발명의 맥락에서 사용되는 접착 촉진제는 바람직하게는 실란 접착 촉진제, 특히 오가노알콕시실란, 예컨대 아미노실란, 머캡토실란, 에폭시실란, 비닐실란, (메트)아크릴실란, 이소시아나토실란, 카바마토실란, 알킬실란, S-(알킬카르보닐)머캡토실란 및 알디미노실란 및 이들 실란의 올리고머 형태이다.
적용 및 적용 분야에 따라, 접착제가 용매를 함유하는 것이 유리할 수 있다. 따라서, 본 발명에 따른 접착제가 용매를 함유하는 구현예가 바람직하다. 적합한 용매는 특히 120 ℃ 이하의 온도에서 증발하는 것들이다. 용매는 지방족 탄화수소, 방향족 탄화수소, 케톤 또는 에스테르의 군으로부터 선택될 수 있다.
그러나, 다른 적용 분야에서, 용매의 존재는 바람직하지 않을 수 있다. 따라서, 본 발명에 따른 접착제가 용매를 함유하지 않는 대안적인 구현예가 바람직하다.
다른 바람직한 구현예에서, 접착제는 수계 분산액이다.
본 발명에 따른 접착제는 바람직하게는 저점도 접착제이다. 따라서, 본 발명에 따른 접착제는 바람직하게는 EN ISO 2555 에 따라서 Brookfield 점도계를 사용하여 10 내지 60 ℃ 에서 측정된 200 내지 10,000 mPas, 바람직하게는 500 내지 3,000 mPas 범위의 점도를 갖는다. 특정 범위의 점도는 본 발명에 따른 접착제를 필름 기재의 결합에 특히 적합하게 만든다.
본 발명에 따른 접착제는 바람직하게는 10 내지 75 ℃, 보다 바람직하게는 15 내지 60 ℃ 의 적용 온도를 갖는다. 놀랍게도 이 범위의 적용 온도는 본 발명에 따른 접착제가 넓은 표면적에 적용될 수 있게 하는 것으로 밝혀졌다.
건강에 대한 유해성에 관하여 접착제에 대한 일반적인 요건 이외에, 식품 포장의 제조에 사용되는 접착제에는 특별한 규정이 적용된다. 접착제 자체는 식품 안전의 관점에서 안전해야 할 뿐만 아니라 부산물 또는 분해 산물의 함량도 최대한 낮아야 한다. 여기서 중요한 역할을 하는 화합물 그룹은 이동 가능한 화합물, 즉 포장 재료를 통해 포장된 식품으로 이동할 수 있는 화합물이다. 이들 화합물은 대부분 작용기를 갖지 않고 따라서 매트릭스 복합체에 통합되지 않은 화합물이다. 제조에 따라 폴리에스테르 폴리올 성분에 존재할 수 있는 시클릭 에스테르 화합물은 이러한 부류의 화합물 중 하나이다. 놀랍게도, 재생 가능한 원료로부터 제조된 푸란디카르복실산을 사용하여 폴리에스테르 폴리올 중 시클릭 에스테르의 수를 감소시킬 수 있는 것으로 밝혀졌다. 예를 들어, 본 발명에서 사용되는 푸란디카르복실산 기반의 폴리에스테르 폴리올은 화석 공급원 기반의 유사한 폴리에스테르 폴리올보다 10 배 이하의 시클릭 에스테르의 비율을 갖는다. 따라서, 본 발명에 따른 접착제 중 폴리에스테르 폴리올 중 시클릭 에스테르의 비율이 5,000 ppm 이하, 바람직하게는 4,000 ppm 이하, 특히 바람직하게는 0 내지 3,500 ppm 인 구현예가 바람직하다 (ppm 은 질량부에 관한 것임).
본 발명에 따른 접착제는 필름형 기재의 결합에 특히 적합하다. 따라서, 본 발명은 또한 기재, 특히 필름형 기재를 결합하는 방법에 관한 것이다. 본 발명에 따른 방법에서, 본 발명에 따른 접착제는 적어도 하나의 기재에 적용된 후 적어도 하나의 추가의 기재와 함께 결합된다.
바람직한 구현예에서, 기재는 전처리될 수 있다. 추가의 바람직한 구현예에서, 기재는 압력 하에서 함께 결합될 수 있다.
놀랍게도, 본 발명에 따른 방법이 금속 기재 및 인쇄된 표면을 결합하는데 적합한 것으로 밝혀졌다. 따라서, 기재 중 적어도 하나가 금속 표면 또는 인쇄된 표면을 갖는 구현예가 바람직하다. 기재가 인쇄된 표면을 갖는 경우, 본 발명에 따른 접착제는 바람직하게는 인쇄된 표면 반대편의 기재의 표면에 적용된다.
식품은 일반적으로 식품의 유통 기한을 연장하고 맛과 향을 보존하기 위해 필름에 포장된다. 따라서, 접착제가 제 1 필름형 기재에 적용되고 상기 기재가 제 2 필름형 기재에 결합되는 방법의 구현예가 바람직하다. 필름형 기재는 예를 들어 금속 필름 또는 필름 복합체일 수 있다.
재생 가능한 원료로부터 물질을 제조함으로써 물질의 지속 가능성을 개선할 수 있을 뿐만 아니라, 물질의 성능을 증가시켜 지속 가능성에 기여할 수 있는데, 필요한 양이 감소될 수 있기 때문이다. 놀랍게도, 접착제 효과에 악영향을 미치지 않으면서, 둘 이상의 기재를 결합시키기 위한 본 발명에 따른 접착제의 필요한 양이 종래의 접착제와 비교하여 상당히 감소될 수 있는 것으로 밝혀졌다. 따라서, 접착제가 1 내지 100 g/㎡, 바람직하게는 2 내지 35 g/㎡ 의 양으로 기재에 적용되는 본 발명에 따른 방법의 구현예가 바람직하다.
본 발명은 또한 본 발명에 따른 방법을 사용하여 수득될 수 있는 물품에 관한 것이다. 물품은 바람직하게는 본 발명에 따른 접착제에 결합된 필름 기재이다. 품목은 특히 바람직하게는 식품 포장이다.
본 발명은 또한 본 발명에 따른 접착제를 경화시킴으로써 수득될 수 있는 경화된 접착제에 관한 것이다. 경화는 예를 들어 빛의 조사에 의해 또는 수분의 존재하에 당업자에게 공지된 방식으로 수행될 수 있다. 본 발명은 또한 경화된 접착제를 포함하는 물품, 바람직하게는 식품 포장에 관한 것이다.
푸란디카르복실산은 다양한 용도를 갖는 일반적인 화합물이다. 재생 가능한 원료로부터 제조된 푸란디카르복실산은 또한 당업자에게 공지되어 있다. 본 발명의 맥락에서, 놀랍게도 재생 가능한 원료로부터의 푸란디카르복실산이 접착제를 제조하는데 성공적으로 사용될 수 있는 것으로 밝혀졌다. 따라서, 본 발명은 또한 접착제를 제조하기 위한 재생 가능한 원료로부터의 푸란디카르복실산의 용도에 관한 것이다.
실시예
본 발명은 하기 실시예를 참조하여 상세하게 설명되며, 상기 실시예는 본 발명의 개념을 제한하는 것으로 간주되지 않는다.
a)
측정 방법
산가는 DIN EN ISO 2114 에 따라 결정되었다.
OH 기의 수는 DIN 53240-2 에 따라 결정되었다.
점도는 10 회전/분으로 Brookfield (Thermosel), 스핀들 27 을 사용하여 결정되었다.
b)
사용된 출발 물질
아디프산, BASF SE, Germany 에서 입수 가능
재생 가능한 원료로부터의 2,5-푸란디카르복실산, 예를 들어 Synvina C.V, the Netherlands 에서 입수 가능
재생 가능한 원료로부터의 디에틸렌 글리콜, 예를 들어 India-Glycols Ldt., India 에서 입수 가능
Desmodur L 75 및 Desmodur N 3300, Covestro AG, Germany 에서 입수 가능
LOCTITE LIOFO L LA 7707 및 LOCTITE LIOFOL LA 6707, Henkel AG & Co. KGaA, Germany 에서 입수 가능
1.
높은 FDCA 함량을 갖는 푸란디카르복실산 (FDCA) 기반 폴리에스테르 폴리올의 합성
119 g 의 아디프산 (17.05 mol.%), 195.72 g 의 재생 가능한 원료로부터의 2,5-푸란디카르복실산 (26.35 mol.%) 및 286 g 의 디에틸렌 글리콜 (56.6 mol.%) 을 질소 유입구, 서모커플, 교반기 및 증류 암을 갖는 1L 4구 플라스크에서 혼합하였다. 혼합물을 질소 스트림하에 200 ℃ 로 가열하고 대략 8 시간 동안 교반하였다. 이어서 반응 혼합물을 냉각시키고 원료의 총 중량을 기준으로 0.02 wt.% 의 티타늄 이소프로폭사이드를 첨가하고 반응 혼합물의 압력을 점진적으로 30 mbar 로 감소시켜 완전한 반응을 달성하였다. 2 이하의 산가에 도달하자마자, 반응 혼합물을 냉각시켰다. 수득된 폴리에스테르 폴리올은 다음 특성을 가졌다:
산가:
1.4 mg KOH/g
OH 가:
121 mg KOH/g
점도:
12,000 mPas (50 ℃ 에서 측정)
115,000 mPas (실온에서 측정)
분자량 (Mw):
2,946 g/mol
분자량 (Mn):
1,898 g/mol
다분산도:
1.6 (GPC 로 측정).
실시예 1 에 따른 폴리에스테르 폴리올 중 시클릭 에스테르의 함량 및 통상적인 에스테르를 비교하였다. 이소프탈산을 기반으로 하는 폴리에스테르 폴리올을 비교를 위해 선택하였다. GC-MS 방법을 사용하여 시클릭 에스테르의 비율을 결정하였다.
실시예 1 에 따라 수득된 폴리에스테르 폴리올 및 비교 에스테르 폴리올을 각각 헤드스페이스 바이알에 칭량하고 99.8% 에탄올과 혼합하였다. 이어서 용기를 단단히 밀봉하고 샘플을 70 ℃ 에서 2 시간 동안 추출하였다. 이어서 각 추출물로부터 1 ml 를 취하고, 내부 표준 (나프탈렌-D8) 과 혼합하고 GC-MS 를 사용하여 측정하였다. 샘플 당 약 1 g 의 물질이 추출되었다. 반응 인자 1 (RF = 1) 을 갖는 나프탈렌-D8 에 대해 확인을 수행하였다. 결과를 표 1 에 요약하였다.

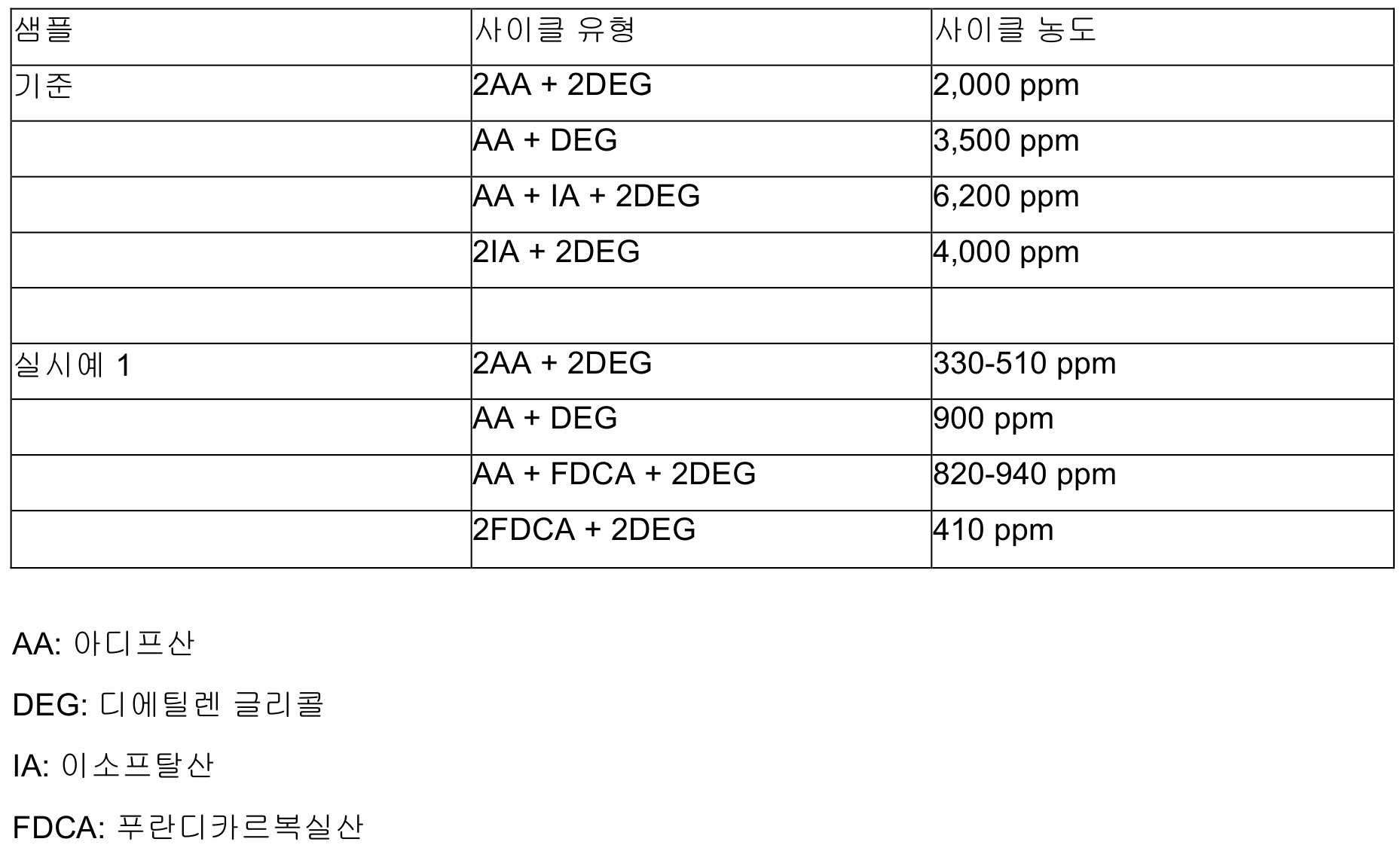

표 1 에서 볼 수 있는 바와 같이, 실시예 1 에 따른 폴리에스테르 폴리올 중 시클릭 에스테르의 비율은 비교 샘플에서보다 현저히 낮다. 비교 샘플에서, 15,700 ppm 의 시클릭 에스테르의 양이 발견되는 반면, 실시예 1 에 따른 폴리에스테르 폴리올 중 시클릭 에스테르의 양은 2,460 내지 2,760 ppm 이었다.
2.
낮은 FDCA 함량을 갖는 푸란디카르복실산 (FDCA) 기반 폴리에스테르 폴리올의 합성
205 g 의 아디프산 (41 mol.%), 16 g 의 재생 가능한 원료로부터의 2,5-푸란디카르복실산 (2.92 mol.%), 53 g 의 1,2-프로필렌 글리콜 (20.35 mol.%) 및 130 g 의 디에틸렌 글리콜 (35.73 mol.%) 을 질소 유입구, 서모커플, 교반기 및 증류 암을 갖는 1L 4구 플라스크에서 혼합하였다. 혼합물을 질소 스트림하에 200 ℃ 로 가열하고 대략 8 시간 동안 교반하였다. 이어서 반응 혼합물을 냉각시키고 원료의 총 중량을 기준으로 0.02 wt.% 의 티타늄 이소프로폭사이드를 첨가하고 반응 혼합물의 압력을 점진적으로 30 mbar 로 감소시켜 완전한 반응을 달성하였다. 2 이하의 산가에 도달하자마자, 반응 혼합물을 냉각시켰다. 수득된 폴리에스테르 폴리올은 다음 특성을 가졌다:
산가:
0.2 mg KOH/g
OH 가:
124 mg KOH/g
점도:
2,400 mPas (실온에서 측정)
분자량 (Mw):
3,094 g/mol
분자량 (Mn):
1,779 g/mol
다분산도:
1.7 (GPC 로 측정).
3.
라미네이팅 접착제 I
단계 1:
79.33 g 의 에틸 아세테이트 및 91.06 g 의 실시예 1 로부터의 폴리에스테르 폴리올을 반응기에 넣고 혼합하였다. 균일한 혼합물이 존재하면, 샘플을 채취하여 물 함량을 결정하였다. 물 함량은 <300 ppm 이어야 한다.
4,4'-MDI (첨가 비 4,4'-MDI:폴리에스테르 폴리올 = 물질의 양 NCO:OH = 1.9:1; NCO 함량 4,4'-MDI = 33.5%) 를 혼합물에 첨가하고 78 ℃ 에서 2.75 시간 동안 반응시켰다. 이론적 NCO 함량 (1.85% [+/- 0.1%]) 에 도달한 후, 냉각 장치를 켜고 75 ℃ 미만으로 냉각시켜 온도를 낮추었다.
단계 2:
75 ℃ 미만의 온도에 도달하자마자, 2.14 g 의 실란 접착 촉진제, 0.98 g 의 방향족 삼작용성 이소시아네이트 (Desmodur L 75) 및 4.02 g 의 지방족 삼작용성 이소시아네이트 (Desmodur N3300) 를 첨가하고 혼합물을 추가로 냉각시켰다.
혼합물을 15 분 동안 균질화하고 샘플을 취하여 NCO 함량을 결정하였다 (NCO 원하는 값 단계 2: 2.35%). 이어서 혼합물을 50 ℃ 내지 40 ℃ 의 온도로 추가로 냉각시키고 준비된 용기에 부었다.
필름 라미네이션
DIN A4 크기의 필름 샘플을 와이어 닥터 블레이드를 사용하여 접착제로 코팅하고, 용매를 건조 캐비닛에서 증발시키고 필름을 롤 라미네이터를 사용하여 라미네이션하였다. 접착제가 AI/cPP 위치에 있는 PET/AI/cPP 복합체를 제조하였다. 플라스틱 코팅은 3.5 g/㎡ 이었다. 경화 후 결합 강도 (실온에서 14 일) 는 3.6/3.7 N/15 mm 였다.
멸균 후 결합 강도 (경화 후 134 ℃ 에서 45 분) 는 4.6/4.7 N/15 mm 이었는데, 이는 결합 강도가 4 N/15 mm 초과여야 한다고 규정하는 시장 요건을 충족한다.
4.
라미네이팅 접착제 II
실시예 2 에 따른 폴리에스테르 폴리올을 상기 명시된 비로 LA 7707 과 혼합하였다.
라미네이팅 접착제 LOCTITE LIOFOL LA 7707 / LA 6707 이 기준으로 선택되었다.
LA 7707:
기본 성분: PPG400, PPG1000, 캐스터 오일 및 4,4'-MDI 기반 NCO-말단 예비중합체.
NCO 함량: 12-12.6%
점도: 3,000-5,000 mPas (40 ℃ 에서 측정)
LA 6707:
경화제 성분: 100% 폴리에스테르 PES 218 기반 OH-작용성
OH 가: 135 +/- 6 mg KOH/g
점도: 2,000-3,000 mPas (20 ℃ 에서 측정)
중량 기준 혼합비 LA7707 / LA 6707: 100:75 (NC O:OH ~ 1.6)
폴리에스테르 비교를 위해, 40 ℃ 로 예열된 성분 LA 7707 을 각 경우에 실시예 2 에 따른 폴리에스테르 폴리올 및 LA 6707 과 1 회 연속 혼합하고 약 1 분 동안 손으로 균질화시켰다. 이를 위해, 500 g LA 7707 을 칭량하고 375 g LA 6707 및 실시예 2 에 따른 425 g 폴리에스테르 폴리올과 혼합하여 NCO:OH 비가 약 1.6 이 되게 하였다. 혼합물을 라미네이팅 기계 (폴리타입, 시험 기계) 의 롤 닙에 부었다. 1 ㎡ 당 2 g 의 접착제 혼합물이 적용된 PET 필름을 캐리어 필름으로 사용하였다. 이어서 PE 필름을 공급하고 수득된 PET/PE 라미네이트를 권취하였다.
복합체를 실온에서 저장하고 롤로부터의 샘플의 결합 강도를 특정 시간 후에 결정하였다.
밀봉된 심 접착력은 14 일 후에 결정되었다. 또한, 샘플을 크리즈 시험이라고 지칭되는 것에 적용하였는데, 이 동안 샘플은 특정 시간 간격 후에 단단히 구부러지고 종이 클립으로 고정되고 오븐에서 80 ℃ 에서 1 시간 동안 보관되었다.
복합체를 시험하기 위해 DIN A4 크기의 샘플을 선택하였다. 상기 샘플은 모든 방향으로 (위쪽, 오른쪽, 아래쪽, 왼쪽으로) 한 번 접혀져서 가장자리가 다른 하나의 위에 있고 약 5 cm x 7.5 cm 면적의 접힌 끝 부분이 만들어졌다. 자를 사용하여 가장자리를 가벼운 압력으로 눌렀다. 4 곳을 접은 (four-fold) 복합체를 종이 클립으로 고정하고 오븐에서 80 ℃ 에서 1 시간 동안 보관하였다. 이어서, 샘플을 오븐에서 꺼내고 펼쳐서 육안으로 검사하였다. 박리를 확인할 수 있는 경우, 시험을 실패한 것으로 평가하였다. 샘플이 크리즈 시험를 통과한 경우, 결합 강도가 매우 높아 라미네이트는 기계적 및 열적 하중을 견딜 수 있다.

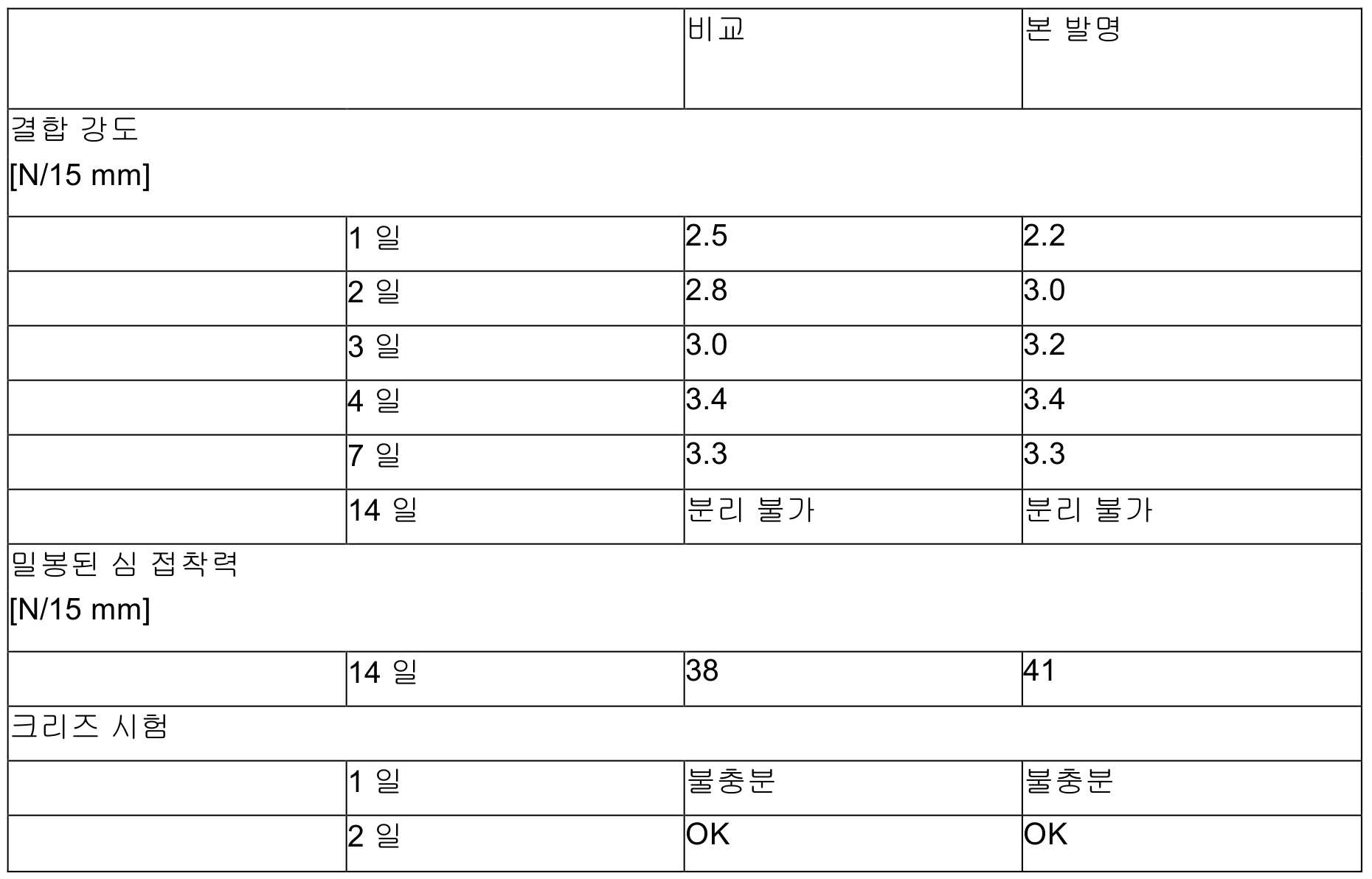

시험 결과를 표 2 에 요약하였다:
표에서 볼 수 있는 바와 같이, 본 발명에 따른 접착제는 종래의 접착제와 비교할 수 있거나 또는 부분적으로 능가하는 만족스러운 결과를 나타낸다.
Claims (15)
- 플라스틱 및/또는 금속 기재를 결합하기 위한 접착제로서, 접착제는 푸란디카르복실산 (FDCA) 기반 적어도 하나의 폴리에스테르 폴리올 및 NCO 기를 함유하는 적어도 하나의 화합물을 포함하고, 사용된 푸란디카르복실산은 재생 가능한 원료로부터 수득된 것을 특징으로 하는, 접착제.
- 제 1 항에 있어서, 폴리에스테르 폴리올이 푸란디카르복실산과 폴리올의 반응 생성물인 것을 특징으로 하는 접착제.
- 제 2 항에 있어서, 폴리올이 디올, 바람직하게는 재생 가능한 원료로부터 수득된 디올인 것을 특징으로 하는 접착제.
- 제 3 항에 있어서, 폴리에스테르 폴리올이 전부 재생 가능한 원료로부터 수득된 것을 특징으로 하는 접착제.
- 제 4 항에 있어서, 재생 가능한 원료로부터의 폴리에스테르 폴리올의 비율이 각 경우 접착제 중 폴리에스테르 폴리올의 총 중량을 기준으로 적어도 80 wt.%, 바람직하게는 적어도 90 wt.% 인 것을 특징으로 하는 접착제.
- 제 1 항 내지 제 5 항 중 하나 이상의 항에 있어서, NCO 기를 함유하는 화합물이 2 개 이상의 이소시아네이트 기를 갖는 폴리이소시아네이트, 바람직하게는 1,5-나프틸렌 디이소시아네이트 (NDI), 2,4'- 또는 4,4'-디페닐메탄 디이소시아네이트 (MDI), 톨루엔 디이소시아네이트 (TDI) 의 이성질체, 메틸렌 트리페닐 트리이소시아네이트 (MIT), 수소첨가 MDI (H12MDI), 테트라메틸자일릴렌 디이소시아네이트 (TMXDI), 1-이소시아나토메틸-3-이소시아나토-1,5,5-트리메틸시클로헥산 (IPDI), 자일릴렌 디이소시아네이트 (XDI), 헥산-1,6-디이소시아네이트 (HDI), 펜타메틸렌 디이소시아네이트 및 디시클로헥실메탄 디이소시아네이트, 및 이들의 올리고머 및 중합체로 이루어진 군으로부터 선택되는 화합물인 것을 특징으로 하는 접착제.
- 제 1 항 내지 제 6 항 중 하나 이상의 항에 있어서, NCO 기를 함유하는 화합물이 NCO-말단 예비중합체인 것을 특징으로 하는 접착제.
- 제 1 항 내지 제 7 항 중 하나 이상의 항에 있어서, 접착제가 용매를 함유하거나 용매를 함유하지 않거나 수계 분산액으로서 존재하는 것을 특징으로 하는 접착제.
- 적어도 하나의 기재에 제 1 항 내지 제 8 항 중 하나 이상의 항에 따른 접착제를 적용하고 이어서 상기 기재를 적어도 하나의 추가의 기재와 함께 결합하는, 적어도 2 개의 기재를 결합하는 방법.
- 제 9 항에 있어서, 기재 중 적어도 하나가 금속 표면 또는 인쇄된 표면을 갖는 것을 특징으로 하는 결합 방법.
- 제 9 항 또는 제 10 항에 있어서, 접착제가 제 1 필름형 기재에 적용되고 상기 기재는 제 2 필름형 기재에 결합되는 것을 특징으로 하는 결합 방법.
- 제 9 항 내지 제 11 항 중 하나 이상의 항에 있어서, 접착제가 1 내지 100 g/㎡ 의 양으로 적용되는 것을 특징으로 하는 결합 방법.
- 푸란디카르복실산이 재생 가능한 원료로부터 수득된 것을 특징으로 하는 접착제의 제조를 위한 푸란디카르복실산의 용도.
- 제 8 항 내지 제 12 항 중 하나 이상의 항에 따른 방법을 사용하여 수득될 수 있는 물품.
- 제 14 항에 있어서, 상기 물품이 식품 포장인 것을 특징으로 하는 물품.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| EP17198208.5 | 2017-10-25 | ||
| EP17198208.5A EP3476912B1 (de) | 2017-10-25 | 2017-10-25 | Klebstoffe basierend auf polyesterpolyolen auf basis von aus nachwachsenden rohstoffen gewonnener furandicarbonsäure |
| PCT/EP2018/067759 WO2019081075A1 (de) | 2017-10-25 | 2018-07-02 | Klebstoffe basierend auf polyesterpolyolen auf basis von aus nachwachsenden rohstoffen gewonnener furandicarbonsäure |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20200070352A true KR20200070352A (ko) | 2020-06-17 |
| KR102557517B1 KR102557517B1 (ko) | 2023-07-19 |
Family
ID=60182446
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020207014477A Active KR102557517B1 (ko) | 2017-10-25 | 2018-07-02 | 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올 기반 접착제 |
Country Status (8)
| Country | Link |
|---|---|
| US (1) | US12012531B2 (ko) |
| EP (1) | EP3476912B1 (ko) |
| JP (1) | JP7231623B2 (ko) |
| KR (1) | KR102557517B1 (ko) |
| CN (1) | CN111247223B (ko) |
| ES (1) | ES2926976T3 (ko) |
| PL (1) | PL3476912T3 (ko) |
| WO (1) | WO2019081075A1 (ko) |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2020079353A (ja) * | 2018-11-13 | 2020-05-28 | Dic株式会社 | 接着剤組成物、および積層体 |
| CN115551912A (zh) * | 2020-06-10 | 2022-12-30 | 陶氏环球技术有限责任公司 | 具有多元醇和异氰酸酯的组合物 |
| CN112812645B (zh) * | 2021-01-19 | 2024-12-17 | 上海贝能环保科技有限公司 | 一种生物基防水环保涂料及其制备方法 |
| DE102021114040A1 (de) * | 2021-05-31 | 2022-12-01 | Puren Gmbh | PUR/PIR-Hartschaum, Verfahren zur Synthese eines Polyols zur Herstellung von PUR/PIR-Hartschäumen und Verfahren zur Herstellung von PUR/PIR-Hartschäumen |
| CN114316225B (zh) * | 2022-01-11 | 2024-02-02 | 万华化学集团股份有限公司 | 一种聚酯多元醇及其制备方法和应用 |
| CN116218451A (zh) * | 2022-12-20 | 2023-06-06 | 烟台德邦科技股份有限公司 | 一种汽车复合材料粘接用聚氨酯结构胶 |
| CN121241083A (zh) * | 2023-06-27 | 2025-12-30 | 陶氏环球技术有限责任公司 | 可堆肥粘合剂组合物和层压体 |
| CN117384476A (zh) * | 2023-11-23 | 2024-01-12 | 东莞市特普优环保新材料有限公司 | 一种tpu防水薄膜及其制备方法 |
| CN121319847B (zh) * | 2025-11-18 | 2026-04-14 | 美邦（黄山）胶业有限公司 | 一种生物基聚氨酯胶粘剂及其制备方法 |
Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2567996A1 (en) * | 2011-09-07 | 2013-03-13 | Nitto Europe N.V | Polycondensate-based pressure-sensitive adhesive containing furan moieties |
Family Cites Families (11)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2000038561A (ja) | 1998-07-23 | 2000-02-08 | Hitachi Kasei Polymer Co Ltd | 湿気硬化型ポリウレタンホットメルト接着 剤組成物 |
| JP2004143314A (ja) | 2002-10-25 | 2004-05-20 | Asahi Glass Co Ltd | ポリエステルポリエーテルポリオールおよびそれを用いたウレタンプレポリマー |
| IT1399032B1 (it) * | 2009-11-06 | 2013-04-05 | Novamont Spa | Poliestere biodegradabile alifatico-aromatico |
| CN104379631A (zh) | 2012-01-04 | 2015-02-25 | 百事可乐公司 | 由生物质制备得到的2,5-呋喃二羧酸基聚酯 |
| NL1039833C2 (en) | 2012-10-02 | 2014-04-22 | Stichting Dutch Polymeer Inst | Polymer, process for producing such polymer and composition comprising such polymer. |
| FR3015510B1 (fr) | 2013-12-19 | 2017-05-12 | Bostik Sa | Composition adhesive reticulable a l'humidite et a la chaleur a base de polyurethane et comprenant une faible teneur en monomere isocyanate |
| JP6168985B2 (ja) * | 2013-12-24 | 2017-07-26 | 花王株式会社 | 接着剤 |
| WO2015108026A1 (ja) * | 2014-01-15 | 2015-07-23 | 東洋紡株式会社 | 共重合ポリエステル樹脂及びこれを用いた接着剤 |
| US20170298039A1 (en) * | 2014-09-30 | 2017-10-19 | Agency For Science, Technology And Research | Triphasic system for direct conversion of sugars to furandicarboxylic acid |
| CN106496500A (zh) | 2016-10-19 | 2017-03-15 | 佛山市顺德区巴德富实业有限公司 | 一种高初粘性热熔聚氨酯胶粘剂及其制备方法 |
| CN112300744B (zh) | 2020-11-12 | 2022-10-04 | 无锡博锦高分子研究发展有限公司 | 一种可用于风机叶片保护套的反应型聚氨酯压敏胶 |
-
2017
- 2017-10-25 ES ES17198208T patent/ES2926976T3/es active Active
- 2017-10-25 PL PL17198208.5T patent/PL3476912T3/pl unknown
- 2017-10-25 EP EP17198208.5A patent/EP3476912B1/de active Active
-
2018
- 2018-07-02 WO PCT/EP2018/067759 patent/WO2019081075A1/de not_active Ceased
- 2018-07-02 JP JP2020522812A patent/JP7231623B2/ja active Active
- 2018-07-02 CN CN201880068203.0A patent/CN111247223B/zh active Active
- 2018-07-02 KR KR1020207014477A patent/KR102557517B1/ko active Active
-
2020
- 2020-04-20 US US16/852,649 patent/US12012531B2/en active Active
Patent Citations (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| EP2567996A1 (en) * | 2011-09-07 | 2013-03-13 | Nitto Europe N.V | Polycondensate-based pressure-sensitive adhesive containing furan moieties |
Also Published As
| Publication number | Publication date |
|---|---|
| JP2021500440A (ja) | 2021-01-07 |
| PL3476912T3 (pl) | 2022-12-19 |
| EP3476912A1 (de) | 2019-05-01 |
| CN111247223B (zh) | 2023-05-26 |
| ES2926976T3 (es) | 2022-10-31 |
| US20200239751A1 (en) | 2020-07-30 |
| CN111247223A (zh) | 2020-06-05 |
| US12012531B2 (en) | 2024-06-18 |
| JP7231623B2 (ja) | 2023-03-01 |
| WO2019081075A1 (de) | 2019-05-02 |
| EP3476912B1 (de) | 2022-08-17 |
| KR102557517B1 (ko) | 2023-07-19 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102557517B1 (ko) | 재생 가능한 원료로부터 수득된 푸란디카르복실산을 기반으로 하는 폴리에스테르 폴리올 기반 접착제 | |
| US11015094B2 (en) | Polyurethane adhesives for bonding low surface energy films | |
| EP2697278B1 (en) | Modified diphenylmethane diisocyanate-based adhesives | |
| WO2020215235A1 (en) | Two-component solvent free polyurethane laminating adhesive composition | |
| US20190270838A1 (en) | Low-Viscosity, Rapid Curing Laminating Adhesive Composition | |
| KR20170140232A (ko) | 폴리우레탄-기반 결합제 시스템 | |
| EP2542638A1 (en) | Two-component solvent-free polyurethane adhesives | |
| KR20170130462A (ko) | 초저 단량체 폴리우레탄 | |
| CN119220214A (zh) | 双组分无溶剂粘合剂组合物和制造其的方法 | |
| EP3807333A1 (en) | Lignin-based polyurethane prepolymers, polymers, related compositions, and related methods | |
| CN112292434B (zh) | 基于可再生原料的包装粘合剂 | |
| ES3023740T3 (en) | Polyester-free laminating adhesive composition | |
| JP7799151B2 (ja) | 溶剤ベースの組成物 | |
| EP4601880B1 (en) | Retortable solvent free lamination adhesives | |
| CN114025959B (zh) | 水基组合物 | |
| EP4168462B1 (en) | Polyol compounds and adhesive compositions prepared with the same | |
| EP3996917B1 (en) | Laminates of solventless compositions |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0105 | International application |
Patent event date: 20200520 Patent event code: PA01051R01D Comment text: International Patent Application |
|
| PG1501 | Laying open of application | ||
| A201 | Request for examination | ||
| PA0201 | Request for examination |
Patent event code: PA02012R01D Patent event date: 20210623 Comment text: Request for Examination of Application |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
Comment text: Notification of reason for refusal Patent event date: 20221028 Patent event code: PE09021S01D |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
Patent event code: PE07011S01D Comment text: Decision to Grant Registration Patent event date: 20230425 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
Comment text: Registration of Establishment Patent event date: 20230717 Patent event code: PR07011E01D |
|
| PR1002 | Payment of registration fee |
Payment date: 20230717 End annual number: 3 Start annual number: 1 |
|
| PG1601 | Publication of registration |
