Abstract

필터링 방법 및 영상 복호화 장치를 개시한다.
본 발명의 일 실시예에 의하면, 영상 복호화 장치에서 수행되는 필터링 방법으로서, 복원된 영상을 대상으로, 필터링이 적용될 하나 이상의 블록 경계(boundary)를 결정하는 단계; 상기 블록 경계의 타입 및 미리 설정된 조건들을 기준으로, 상기 블록 경계의 경계 강도(strength)를 설정하는 단계; 및 상기 설정된 경계 강도를 기반으로, 필터링을 수행하는 단계를 포함하는 필터링 방법을 제공한다.

Description

필터링 방법 및 영상 복호화 장치{FILTERING METHOD AND APPARATUS}
본 발명은 영상의 부호화 및 복호화에 관한 것으로서, 더욱 구체적으로는 부호화 및 복호화의 효율을 향상시킨 필터링 방법 및 영상 복호화 장치에 관한 것이다.
동영상 데이터는 음성 데이터나 정지 영상 데이터 등에 비하여 많은 데이터량을 가지기 때문에, 압축을 위한 처리 없이 그 자체를 저장하거나 전송하기 위해서는 메모리를 포함하여 많은 하드웨어 자원을 필요로 한다.
따라서, 통상적으로 동영상 데이터를 저장하거나 전송할 때에는 부호화기를 사용하여 동영상 데이터를 압축하여 저장하거나 전송하며, 복호화기에서는 압축된 동영상 데이터를 수신하여 압축을 해제하고 재생한다. 이러한 동영상 압축 기술로는 H.264/AVC를 비롯하여, H.264/AVC에 비해 약 40% 정도의 부호화 효율을 향상시킨 HEVC(High Efficiency Video Coding)가 존재한다.
그러나, 영상의 크기 및 해상도, 프레임율이 점차 증가하고 있고, 이에 따라 부호화해야 하는 데이터량도 증가하고 있으므로 기존의 압축 기술보다 더 부호화 효율이 좋고 화질 개선 효과도 높은 새로운 압축 기술이 요구된다.
이러한 요구에 부응하기 위해 본 발명은 개선된 영상 부호화 및 복호화 기술을 제공하는 것을 목적으로 하며, 특히, 본 발명의 일 측면은 블록 경계의 타입에 따라 다양한 조건들을 선택적으로 적용하여 영상을 필터링함으로써 부호화 및 복호화의 효율을 향상시키는 기술과 관련된다.
본 발명의 일 측면은, 영상 복호화 장치에서 수행되는 필터링 방법으로서, 복원된 영상을 대상으로, 필터링이 적용될 하나 이상의 블록 경계(boundary)를 결정하는 단계; 상기 블록 경계의 타입 및 미리 설정된 조건들을 기준으로, 상기 블록 경계의 경계 강도(strength)를 설정하는 단계; 및 상기 설정된 경계 강도를 기반으로, 필터링을 수행하는 단계를 포함하는 필터링 방법을 제공한다.
본 발명의 다른 일 측면은, 영상 복호화 장치로서, 복원된 영상을 대상으로, 필터링이 적용될 하나 이상의 블록 경계(boundary)를 결정하는 경계결정부; 상기 블록 경계의 타입 및 미리 설정된 조건들을 기준으로, 상기 블록 경계의 경계 강도(strength)를 설정하는 강도설정부; 및 상기 설정된 경계 강도를 기반으로, 필터링을 수행하는 필터링수행부를 포함하는 영상 복호화 장치를 제공한다.
이상에서 설명한 바와 같이 본 발명의 일 실시예에 의하면, 코딩 유닛, 예측 유닛, 변환 유닛 등의 크기가 같거나 다른 경우에 대한 필터링 방법들이 제안된다
또한, 본 발명의 다른 일 실시예에 의하면, 서브블록 별로 움직임 보상을 수행하는 경우에 대한 필터링 방법들을 통해 서브블록들 사이에 발생하는 블록킹 아티팩트를 제거함으로써 주관적 화질 개선을 향상시킬 수 있다.
도 1은 본 개시의 기술들을 구현할 수 있는 영상 부호화 장치에 대한 예시적인 블록도이다.
도 2는 QTBTTT 구조를 이용하여 블록을 분할하는 방법을 설명하기 위한 도면이다.
도 3은 복수의 인트라 예측 모드들을 설명하기 위한 도면이다.
도 4는 본 개시의 기술들을 구현할 수 있는 영상 복호화 장치의 예시적인 블록도이다.
도 5 및 도 6은 디블록킹 필터를 적용하는 종래 방법을 설명하기 위한 도면이다.
도 7은 본 개시의 기술들을 구현할 수 있는 디블록킹 필터의 예시적인 블록도이다.
도 8은 복원된 영상을 대상으로 필터링을 수행하는 본 발명의 일 실시예를 설명하기 위한 순서도이다.
도 9는 블록들의 경계 타입을 설명하기 위한 도면이다.
도 10은 필터의 on/off를 결정하는 과정을 설명하기 위한 도면이다.
도 11 내지 도 13은 블록 경계에 대해 경계 강도를 설정하는 본 발명의 다양한 실시예를 설명하기 위한 순서도이다.
이하, 본 발명의 일부 실시예들을 예시적인 도면을 통해 상세하게 설명한다. 각 도면의 구성 요소들에 식별 부호를 부가함에 있어서, 동일한 구성요소들에 대해서는 비록 다른 도면상에 표시되더라도 가능한 한 동일한 부호를 가지도록 하고 있음에 유의해야 한다. 또한, 본 발명을 설명함에 있어, 관련된 공지 구성 또는 기능에 대한 구체적인 설명이 본 발명의 요지를 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명은 생략한다.
도 1은 본 개시의 기술들을 구현할 수 있는 영상 부호화 장치에 대한 예시적인 블록도이다. 이하에서는 도 1을 참조하여 영상 부호화 장치와 이 장치의 하위 구성들에 대하여 설명하도록 한다.
영상 부호화 장치는 블록 분할부(110), 예측부(120), 감산기(130), 변환부(140), 양자화부(145), 부호화부(150), 역양자화부(160), 역변환부(165), 가산기(170), 필터부(180) 및 메모리(190)를 포함하여 구성될 수 있다.
영상 부호화 장치의 각 구성요소는 하드웨어 또는 소프트웨어로 구현되거나, 하드웨어 및 소프트웨어의 결합으로 구현될 수 있다. 또한, 각 구성요소의 기능이 소프트웨어로 구현되고 마이크로프로세서가 각 구성요소에 대응하는 소프트웨어의 기능을 실행하도록 구현될 수도 있다.
하나의 영상(비디오)는 복수의 픽처들로 구성된다. 각 픽처들은 복수의 영역으로 분할되고 각 영역마다 부호화가 수행된다. 예를 들어, 하나의 픽처는 하나 이상의 타일(Tile) 또는/및 슬라이스(Slice)로 분할된다. 여기서, 하나 이상의 타일을 타일 그룹(Tile Group)으로 정의할 수 있다. 각 타일 또는/슬라이스는 하나 이상의 CTU(Coding Tree Unit)로 분할된다. 그리고 각 CTU는 트리 구조에 의해 하나 이상의 CU(Coding Unit)들로 분할된다. 각 CU에 적용되는 정보들은 CU의 신택스로서 부호화되고, 하나의 CTU에 포함된 CU들에 공통적으로 적용되는 정보는 CTU의 신택스로서 부호화된다. 또한, 하나의 타일 내의 모든 블록들에 공통적으로 적용되는 정보는 타일의 신택스로서 부호화되거나 다수 개의 타일을 모아 놓은 타일 그룹의 신택스로서 부호화되며, 하나의 픽처들을 구성하는 모든 블록들에 적용되는 정보는 픽처 파라미터 셋(PPS, Picture Parameter Set) 혹은 픽처 헤더에 부호화된다. 나아가, 복수의 픽처가 공통으로 참조하는 정보들은 시퀀스 파라미터 셋(SPS, Sequence Parameter Set)에 부호화된다. 그리고, 하나 이상의 SPS가 공통으로 참조하는 정보들은 비디오 파라미터 셋(VPS, Video Parameter Set)에 부호화된다.
블록 분할부(110)는 CTU(Coding Tree Unit)의 크기를 결정한다. CTU의 크기에 대한 정보(CTU size)는 SPS 또는 PPS의 신택스로서 부호화되어 영상 복호화 장치로 전달된다.
블록 분할부(110)는 영상을 구성하는 각 픽처(picture)를 미리 결정된 크기를 가지는 복수의 CTU(Coding Tree Unit)들로 분할한 이후에, 트리 구조(tree structure)를 이용하여 CTU를 반복적으로(recursively) 분할한다. 트리 구조에서의 리프 노드(leaf node)가 부호화의 기본 단위인 CU(coding unit)가 된다.
트리 구조로는 상위 노드(혹은 부모 노드)가 동일한 크기의 네 개의 하위 노드(혹은 자식 노드)로 분할되는 쿼드트리(QuadTree, QT), 또는 상위 노드가 두 개의 하위 노드로 분할되는 바이너리트리(BinaryTree, BT), 또는 상위 노드가 1:2:1 비율로 세 개의 하위 노드로 분할되는 터너리트리(TernaryTree, TT), 또는 이러한 QT 구조, BT 구조 및 TT 구조 중 둘 이상을 혼용한 구조일 수 있다. 예컨대, QTBT(QuadTree plus BinaryTree) 구조가 사용될 수 있고, 또는 QTBTTT(QuadTree plus BinaryTree TernaryTree) 구조가 사용될 수 있다. 여기서, BTTT를 합쳐서 MTT(Multiple-Type Tree)라 칭할 수 있다.
도 2는 QTBTTT 분할 트리 구조를 보인다. 도 2에서 보는 바와 같이, CTU는 먼저 QT 구조로 분할될 수 있다. 쿼드트리 분할은 분할 블록(splitting block)의 크기가 QT에서 허용되는 리프 노드의 최소 블록 크기(MinQTSize)에 도달할 때까지 반복될 수 있다. QT 구조의 각 노드가 하위 레이어의 4개의 노드들로 분할되는지 여부를 지시하는 제1 플래그(QT_split_flag)는 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다. QT의 리프 노드가 BT에서 허용되는 루트 노드의 최대 블록 크기(MaxBTSize)보다 크지 않은 경우, BT 구조 또는 TT 구조 중 어느 하나 이상으로 더 분할될 수 있다. BT 구조 및/또는 TT 구조에서는 복수의 분할 방향이 존재할 수 있다. 예컨대, 해당 노드의 블록이 가로로 분할되는 방향과 세로로 분할되는 방향 두 가지가 존재할 수 있다. 도 2와 같이, MTT 분할이 시작되면, 노드들이 분할되었는지 여부를 지시하는 제2 플래그(mtt_split_flag)와, 분할이 되었다면 추가적으로 분할 방향(vertical 혹은 horizontal)을 나타내는 플래그 및/또는 분할 타입(Binary 혹은 Ternary)을 나타내는 플래그가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다.
트리 구조의 다른 예로서, QTBTTT 구조를 사용하여 블록을 분할하는 경우, 먼저 분할 되었음을 나타내는 CU 분할 플래그(split_cu_flag) 및 분할 타입이 QT 분할인지를 지시하는 QT 분할 플래그(split_qt_flag) 정보가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다. CU 분할 플래그(split_cu_flag) 값이 분할되지 않았음을 지시하는 경우, 해당 노드의 블록이 분할 트리 구조에서의 리프 노드(leaf node)가 되어 부호화의 기본 단위인 CU(coding unit)가 된다. CU 분할 플래그(split_cu_flag) 값이 분할되었음을 지시하는 경우, QT 분할 플래그(split_qt_flag) 값을 통해 분할 타입이 QT 혹은 MTT인지를 구분한다. 분할 타입이 QT인 경우에는 더 이상의 추가 정보가 없으며, 분할 타입이 MTT인 경우에는 추가적으로 MTT 분할 방향(vertical 혹은 horizontal)을 나타내는 플래그(mtt_split_cu_vertical_flag) 및/또는 MTT 분할 타입(Binary 혹은 Ternary)을 나타내는 플래그(mtt_split_cu_binary_flag)가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다.
트리 구조의 다른 예시로서 QTBT가 사용되는 경우, 해당 노드의 블록을 동일 크기의 두 개 블록으로 가로로 분할하는 타입(즉, symmetric horizontal splitting)과 세로로 분할하는 타입(즉, symmetric vertical splitting) 두 가지가 존재할 수 있다. BT 구조의 각 노드가 하위 레이어의 블록으로 분할되는지 여부를 지시하는 분할 플래그(split_flag) 및 분할되는 타입을 지시하는 분할 타입 정보가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 전달된다. 한편, 해당 노드의 블록을 서로 비대칭 형태의 두 개의 블록으로 분할하는 타입이 추가로 더 존재할 수도 있다. 비대칭 형태에는 해당 노드의 블록을 1:3의 크기 비율을 가지는 두 개의 직사각형 블록으로 분할하는 형태가 포함될 수 있고, 혹은 해당 노드의 블록을 대각선 방향으로 분할하는 형태가 포함될 수도 있다.
CU는 CTU로부터의 QTBT 또는 QTBTTT 분할에 따라 다양한 크기를 가질 수 있다. 이하에서는, 부호화 또는 복호화하고자 하는 CU(즉, QTBTTT의 리프 노드)에 해당하는 블록을 '현재블록'이라 칭한다.
예측부(120)는 현재블록을 예측하여 예측블록을 생성한다. 예측부(120)는 인트라 예측부(122)와 인터 예측부(124)를 포함한다.
일반적으로, 픽처 내 현재블록들은 각각 예측적으로 코딩될 수 있다. 일반적으로 현재블록의 예측은 (현재블록을 포함하는 픽처로부터의 데이터를 사용하는) 인트라 예측 기술 또는 (현재블록을 포함하는 픽처 이전에 코딩된 픽처로부터의 데이터를 사용하는) 인터 예측 기술을 사용하여 수행될 수 있다. 인터 예측은 단방향 예측과 양방향 예측 모두를 포함한다.
인트라 예측부(122)는 현재블록이 포함된 현재 픽처 내에서 현재블록의 주변에 위치한 픽셀(참조 픽셀)들을 이용하여 현재블록 내의 픽셀들을 예측한다. 예측 방향에 따라 복수의 인트라 예측모드가 존재한다. 예컨대, 도 3에서 보는 바와 같이, 복수의 인트라 예측모드는 planar 모드와 DC 모드를 포함하는 비방향성 모드와 65개의 방향성 모드를 포함할 수 있다. 각 예측모드에 따라 사용할 주변 픽셀과 연산식이 다르게 정의된다.
인트라 예측부(122)는 현재블록을 부호화하는데 사용할 인트라 예측 모드를 결정할 수 있다. 일부 예들에서, 인트라 예측부(122)는 여러 인트라 예측 모드들을 사용하여 현재블록을 인코딩하고, 테스트된 모드들로부터 사용할 적절한 인트라 예측 모드를 선택할 수도 있다. 예를 들어, 인트라 예측부(122)는 여러 테스트된 인트라 예측 모드들에 대한 레이트 왜곡(rate-distortion) 분석을 사용하여 레이트 왜곡 값들을 계산하고, 테스트된 모드들 중 최선의 레이트 왜곡 특징들을 갖는 인트라 예측 모드를 선택할 수도 있다.
인트라 예측부(122)는 복수의 인트라 예측 모드 중에서 하나의 인트라 예측 모드를 선택하고, 선택된 인트라 예측 모드에 따라 결정되는 주변 픽셀(참조 픽셀)과 연산식을 사용하여 현재블록을 예측한다. 선택된 인트라 예측 모드에 대한 정보가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 전달된다.
인터 예측부(124)는 움직임 보상 과정을 통해 현재블록에 대한 예측블록을 생성한다. 현재 픽처보다 먼저 부호화 및 복호화된 참조픽처 내에서 현재블록과 가장 유사한 블록을 탐색하고, 그 탐색된 블록을 이용하여 현재블록에 대한 예측블록을 생성한다. 그리고, 현재 픽처 내의 현재블록과 참조픽처 내의 예측블록 간의 변위(displacement)에 해당하는 움직임벡터(motion vector)를 생성한다. 일반적으로, 움직임 추정은 루마(luma) 성분에 대해 수행되고, 루마 성분에 기초하여 계산된 모션 벡터는 루마 성분 및 크로마 성분 모두에 대해 사용된다. 현재블록을 예측하기 위해 사용된 참조픽처에 대한 정보 및 움직임벡터에 대한 정보를 포함하는 움직임 정보는 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 전달된다.
감산기(130)는 현재블록으로부터 인트라 예측부(122) 또는 인터 예측부(124)에 의해 생성된 예측블록을 감산하여 잔차블록을 생성한다.
변환부(140)는 공간 영역의 픽셀 값들을 가지는 잔차블록 내의 잔차 신호를 주파수 도메인의 변환 계수로 변환한다. 변환부(140)는 잔차블록의 전체 크기를 변환 단위로 사용하여 잔차블록 내의 잔차 신호들을 변환할 수 있으며, 또는 잔차블록을 변환 영역 및 비변환 영역인 두 개의 서브블록으로 구분하여, 변환 영역 서브블록만 변환 단위로 사용하여 잔차 신호들을 변환할 수 있다. 여기서, 변환 영역 서브블록은 가로축 (혹은 세로축) 기준 1:1의 크기 비율을 가지는 두 개의 직사각형 블록 중 하나일 수 있다. 이런 경우, 서브블록 만을 변환하였음을 지시하는 플래그(cu_sbt_flag), 방향성(vertical/horizontal) 정보(cu_sbt_horizontal_flag) 및/또는 위치 정보(cu_sbt_pos_flag)가 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다. 또한, 변환 영역 서브블록의 크기는 가로축 (혹은 세로축) 기준 1:3의 크기 비율을 가질 수 있으며, 이런 경우 해당 분할을 구분하는 플래그(cu_sbt_quad_flag)가 추가적으로 부호화부(150)에 의해 부호화되어 영상 복호화 장치로 시그널링된다.
양자화부(145)는 변환부(140)로부터 출력되는 변환 계수들을 양자화하고, 양자화된 변환 계수들을 부호화부(150)로 출력한다.
부호화부(150)는 양자화된 변환 계수들을 CABAC(Context-based Adaptive Binary Arithmetic Code) 등의 부호화 방식을 사용하여 부호화함으로써 비트스트림을 생성한다. 부호화부(150)는 블록 분할과 관련된 CTU size, CU 분할 플래그, QT 분할 플래그, MTT 분할 방향, MTT 분할 타입 등의 정보를 부호화하여, 영상 복호화 장치가 영상 부호화 장치와 동일하게 블록을 분할할 수 있도록 한다.
또한, 부호화부(150)는 현재블록이 인트라 예측에 의해 부호화되었는지 아니면 인터 예측에 의해 부호화되었는지 여부를 지시하는 예측 타입에 대한 정보를 부호화하고, 예측 타입에 따라 인트라 예측정보(즉, 인트라 예측 모드에 대한 정보) 또는 인터 예측정보(참조픽처 및 움직임벡터에 대한 정보)를 부호화한다.
역양자화부(160)는 양자화부(145)로부터 출력되는 양자화된 변환 계수들을 역양자화하여 변환 계수들을 생성한다. 역변환부(165)는 역양자화부(160)로부터 출력되는 변환 계수들을 주파수 도메인으로부터 공간 도메인으로 변환하여 잔차블록을 복원한다.
가산부(170)는 복원된 잔차블록과 예측부(120)에 의해 생성된 예측블록을 가산하여 현재블록을 복원한다. 복원된 현재블록 내의 픽셀들은 다음 순서의 블록을 인트라 예측할 때 참조 픽셀로서 사용된다.
필터부(180)는 블록 기반의 예측 및 변환/양자화로 인해 발생하는 블록킹 아티팩트(blocking artifacts), 링잉 아티팩트(ringing artifacts), 블러링 아티팩트(blurring artifacts) 등을 줄이기 위해 복원된 픽셀들에 대한 필터링을 수행한다. 필터부(180)는 디블록킹 필터(182)와 SAO(Sample Adaptive Offset) 필터(184)를 포함할 수 있다.
디블록킹 필터(180)는 블록 단위의 부호화/복호화로 인해 발생하는 블록킹 현상(blocking artifact)을 제거하기 위해 복원된 블록 간의 경계를 필터링하고, SAO 필터(184)는 디블록킹 필터링된 영상에 대해 추가적인 필터링을 수행한다. SAO 필터(184)는 손실 부호화(lossy coding)로 인해 발생하는 복원된 픽셀과 원본 픽셀 간의 차이를 보상하기 위해 사용되는 필터이다.
디블록킹 필터(182) 및 SAO 필터(184)를 통해 필터링된 복원블록은 메모리(190)에 저장된다. 한 픽처 내의 모든 블록들이 복원되면, 복원된 픽처는 이후에 부호화하고자 하는 픽처 내의 블록을 인터 예측하기 위한 참조 픽처로 사용된다.
도 4는 본 개시의 기술들을 구현할 수 있는 영상 복호화 장치의 예시적인 블록도이다. 이하에서는 도 4를 참조하여 영상 복호화 장치와 이 장치의 하위 구성들에 대하여 설명하도록 한다.
영상 복호화 장치는 복호화부(410), 역양자화부(420), 역변환부(430), 예측부(440), 가산기(450), 필터부(460) 및 메모리(470)를 포함하여 구성될 수 있다.
도 1의 영상 부호화 장치와 마찬가지로, 영상 복호화 장치의 각 구성요소는 하드웨어 또는 소프트웨어로 구현되거나, 하드웨어 및 소프트웨어의 결합으로 구현될 수 있다. 또한, 각 구성요소의 기능이 소프트웨어로 구현되고 마이크로프로세서가 각 구성요소에 대응하는 소프트웨어의 기능을 실행하도록 구현될 수도 있다.
복호화부(410)는 영상 부호화 장치로부터 수신한 비트스트림을 복호화하여 블록 분할과 관련된 정보를 추출함으로써 복호화하고자 하는 현재블록을 결정하고, 현재블록을 복원하기 위해 필요한 예측정보와 잔차신호에 대한 정보 등을 추출한다.
복호화부(410)는 SPS(Sequence Parameter Set) 또는 PPS(Picture Parameter Set)로부터 CTU size에 대한 정보를 추출하여 CTU의 크기를 결정하고, 픽처를 결정된 크기의 CTU로 분할한다. 그리고, CTU를 트리 구조의 최상위 레이어, 즉, 루트 노드로 결정하고, CTU에 대한 분할정보를 추출함으로써 트리 구조를 이용하여 CTU를 분할한다.
예컨대, QTBTTT 구조를 사용하여 CTU를 분할하는 경우, 먼저 QT의 분할과 관련된 제1 플래그(QT_split_flag)를 추출하여 각 노드를 하위 레이어의 네 개의 노드로 분할한다. 그리고, QT의 리프 노드에 해당하는 노드에 대해서는 MTT의 분할과 관련된 제2 플래그(MTT_split_flag) 및 분할 방향(vertical / horizontal) 및/또는 분할 타입(binary / ternary) 정보를 추출하여 해당 리프 노드를 MTT 구조로 분할한다. 이를 통해 QT의 리프 노드 이하의 각 노드들을 BT 또는 TT 구조로 반복적으로(recursively) 분할한다.
또 다른 예로서, QTBTTT 구조를 사용하여 CTU를 분할하는 경우, 먼저 CU의 분할 여부를 지시하는 CU 분할 플래그(split_cu_flag)를 추출하고, 해당 블록이 분할된 경우, QT 분할 플래그(split_qt_flag)를 추출한다. 분할 타입이 QT가 아니고 MTT인 경우, MTT 분할 방향(vertical 혹은 horizontal)을 나타내는 플래그(mtt_split_cu_vertical_flag) 및/또는 MTT 분할 타입(Binary 혹은 Ternary)을 나타내는 플래그(mtt_split_cu_binary_flag)를 추가적으로 추출한다. 분할 과정에서 각 노드는 0번 이상의 반복적인 QT 분할 후에 0번 이상의 반복적인 MTT 분할이 발생할 수 있다. 예컨대, CTU는 바로 MTT 분할이 발생하거나, 반대로 다수 번의 QT 분할만 발생할 수도 있다.
다른 예로서, QTBT 구조를 사용하여 CTU를 분할하는 경우, QT의 분할과 관련된 제1 플래그(QT_split_flag)를 추출하여 각 노드를 하위 레이어의 네 개의 노드로 분할한다. 그리고, QT의 리프 노드에 해당하는 노드에 대해서는 BT로 더 분할되는지 여부를 지시하는 분할 플래그(split_flag) 및 분할 방향 정보를 추출한다.
한편, 복호화부(410)는 트리 구조의 분할을 통해 복호화하고자 하는 현재블록을 결정하게 되면, 현재블록이 인트라 예측되었는지 아니면 인터 예측되었는지를 지시하는 예측 타입에 대한 정보를 추출한다. 예측 타입 정보가 인트라 예측을 지시하는 경우, 복호화부(410)는 현재블록의 인트라 예측정보(인트라 예측 모드)에 대한 신택스 요소를 추출한다. 예측 타입 정보가 인터 예측을 지시하는 경우, 복호화부(410)는 인터 예측정보에 대한 신택스 요소, 즉, 움직임벡터 및 그 움직임벡터가 참조하는 참조픽처를 나타내는 정보를 추출한다.
한편, 복호화부(410)는 잔차신호에 대한 정보로서 현재블록의 양자화된 변환계수들에 대한 정보를 추출한다.
역양자화부(420)는 양자화된 변환계수들을 역양자화하고, 역변환부(430)는 역양자화된 변환계수들을 주파수 도메인으로부터 공간 도메인으로 역변환하여 잔차신호들을 복원함으로써 현재블록에 대한 잔차블록을 생성한다.
또한, 역변환부(430)는 변환블록의 일부 영역(서브블록)만 역변환하는 경우, 변환블록의 서브블록만을 변환하였음을 지시하는 플래그(cu_sbt_flag), 서브블록의 방향성(vertical/horizontal) 정보(cu_sbt_horizontal_flag) 및/또는 서브블록의 위치 정보(cu_sbt_pos_flag)를 추출하여, 해당 서브블록의 변환계수들을 주파수 도메인으로부터 공간 도메인으로 역변환함으로써 잔차신호들을 복원하고, 역변환되지 않은 영역에 대해서는 잔차신호로 "0" 값을 채움으로써 현재블록에 대한 최종 잔차블록을 생성한다.
예측부(440)는 인트라 예측부(442) 및 인터 예측부(444)를 포함할 수 있다. 인트라 예측부(442)는 현재블록의 예측 타입이 인트라 예측일 때 활성화되고, 인터 예측부(444)는 현재블록의 예측 타입이 인터 예측일 때 활성화된다.
인트라 예측부(442)는 복호화부(410)로부터 추출된 인트라 예측 모드에 대한 신택스 요소로부터 복수의 인트라 예측 모드 중 현재블록의 인트라 예측 모드를 결정하고, 인트라 예측 모드에 따라 현재블록 주변의 참조 픽셀들을 이용하여 현재블록을 예측한다.
인터 예측부(444)는 복호화부(410)로부터 추출된 인트라 예측 모드에 대한 신택스 요소를 이용하여 현재블록의 움직임벡터와 그 움직임벡터가 참조하는 참조픽처를 결정하고, 움직임벡터와 참조픽처를 이용하여 현재블록을 예측한다.
가산기(450)는 역변환부로부터 출력되는 잔차블록과 인터 예측부 또는 인트라 예측부로부터 출력되는 예측블록을 가산하여 현재블록을 복원한다. 복원된 현재블록 내의 픽셀들은 이후에 복호화할 블록을 인트라 예측할 때의 참조픽셀로서 활용된다.
필터부(460)는 디블록킹 필터(462) 및 SAO 필터(464)를 포함할 수 있다. 디블록킹 필터(462)는 블록 단위의 복호화로 인해 발생하는 블록킹 현상(blocking artifact)를 제거하기 위해, 복원된 블록 간의 경계를 디블록킹 필터링한다. SAO 필터(464)는 손실 부호화(lossy coding)으로 인해 발생하는 복원된 픽셀과 원본 픽셀 간의 차이를 보상하기 위해, 디블록킹 필터링 이후의 복원된 블록에 대해 추가적인 필터링을 수행한다. 디블록킹 필터(462) 및 SAO 필터(464)를 통해 필터링된 복원블록은 메모리(470)에 저장된다. 한 픽처 내의 모든 블록들이 복원되면, 복원된 픽처는 이후에 부호화하고자 하는 픽처 내의 블록을 인터 예측하기 위한 참조 픽처로 사용된다.
본 발명의 다양한 실시예들에 대해 설명하기에 앞서, 복원된 영상을 대상으로 디블록킹 필터를 적용하는 종래 방법에 대해 간략히 설명하도록 한다.
앞서 설명된 바와 같이, HEVC 표준에는 두 가지 종류의 in-loop 필터(디블록킹 필터 및 SAO 필터)가 존재한다. 디블록킹 필터는 블록 경계(또는, 에지) 간에 발생하는 블록킹 현상(blocking artifact)을 제거하기 위해 아래와 같은 단계들을 수행할 수 있다.
1) 블록 경계 결정 - 2) 경계 강도(Bs) 연산 - 3) β 및 tc 결정 - 4) 필터 on/off 결정 - 5) 강한/약한 필터 선택
먼저, 블록 경계를 결정하는 단계는 블록 경계들 중에서 필터링이 수행될 수 있는 블록 경계를 결정하는 과정에 해당한다. 특정 경계가 최소 8x8 블록 경계이면서 예측 유닛(prediction unit) 또는 변환 유닛(transform unit)의 경계에 해당하는지 여부를 기준으로, 필터링이 수행될 블록 경계가 결정될 수 있다.
블록 경계에 대한 일 예가 도 5에 표현되어 있다. 도 5 (a)는 32x32 루마 블록을 나타내며, 도 5 (b)는 16x16 크로마 블록을 나타낸다. 디블록킹 필터는 vertical 방향의 에지(edge)에 대해 horizontal 필터링을 실시한 후, horizontal 방향의 에지에 대해 vertical 필터링을 실시한다. 도 5 (a)에 표현된 실선 사각형 내에 위치하는 에지를 기준으로 인접한 두 블록을 P 블록과 Q 블록으로 설정하면, 도 5의 상단에 표시된 바와 같이 두 블록의 경계에 인접한 일부 픽셀들이 가로축과 세로축을 기준으로 인덱싱될 수 있다.
경계 강도를 연산하는 단계는 horizontal 방향의 에지 및 vertical 방향의 에지에 대해 강도를 계산하는 과정에 해당한다. 후술되는 바와 같이, 이 단계에서는 에지를 대상으로 다양한 조건들이 적용되어 경계 강도 값이 “0 내지 2” 중 어느 하나의 값으로 설정되므로, 이 단계는 경계 강도를 설정하는 과정일 수 있다. 여기서, 경계 강도 값 “0”은 해당 에지에서 필터링이 수행되지 않음을 의미한다.
경계 강도를 설정하는 과정에 대한 순서도가 도 6에 도시되어 있다. 먼저, 두 블록(P 및 Q)의 예측 모드가 인트라 모드인지 여부를 판단하여(S610), 두 블록 중 하나라도 인트라 모드로 예측된 경우에는 경계 강도를 “2”로 설정한다(S615). 두 블록의 예측 모드가 인트라 모드가 아닌 경우(인터 모드로 예측된 경우), 두 블록 사이의 에지에서 픽셀 값의 불연속(디블록킹 현상)이 발생하는지 여부를 기준으로 경계 강도를 “1” 또는 “0”으로 설정하는 아래와 같은 과정들이 수행될 수 있다.
두 블록에 non-zero 변환계수(non-zero coeff.)가 존재하는지 여부를 판단하여(S620), 두 블록 중 하나라도 non-zero 변환계수를 포함하고 있다면 경계 강도를 “1”로 설정한다(S625). 두 블록 모두에 non-zero 변환계수가 포함되어 있지 않은 경우에는 두 블록의 참조픽처(ref_pic)가 상이한지 여부를 판단하는 과정(S630)이 수행된다.
S630 과정에서 두 블록이 서로 다른 참조픽처를 참조하는 것으로 판단되면, 경계 강도가 “1”로 설정된다(S625). 두 블록이 서로 같은 참조픽처를 참조하는 것으로 판단되는 경우, 두 블록이 서로 다른 개수의 움직임벡터(#MVs)를 가지는지 여부를 판단하는 과정(S640)이 수행될 수 있다.
S640 과정에서, 두 블록이 서로 다른 개수의 움직임벡터들을 사용하는 것으로 판단되면, 경계 강도가 “1”로 설정된다(S625). 이와 달리, 두 블록이 서로 같은 개수의 움직임벡터를 사용하는 것으로 판단되면, 두 블록의 움직임벡터들의 가로축 성분들 사이의 차이 절대 값(|MV_Ph-MV_Qh|) 또는 세로축 성분들 사이의 차이 절대 값(|MV_Pv-MV_Qv|)이 4 이상인지 여부를 판단하는 과정(S650)이 수행된다. S650 과정에서, 가로축 또는 세로축 성분들 사이의 차이 절대 값이 4 이상이면 경계 강도가 “1”로 설정되고, 4 미만이면 경계 강도가 “0”으로 설정된다. 크로마 블록의 경우, 루마 블록의 대응하는 위치에서 계산된 경계 강도가 그대로 사용된다.

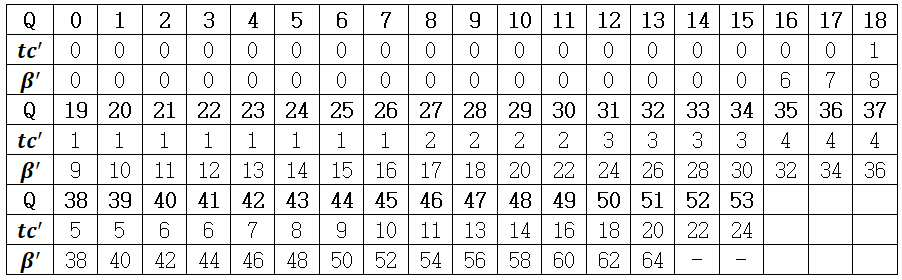

경계 강도가 설정되면, 설정된 경계 강도에 기반하여 필터링에 이용되는 두 개의 파라미터(β 및 tc)를 결정하는 과정, 경계 강도 및/또는 β를 이용하여 해당 에지에 필터링을 적용할지 여부를 결정하는 과정(필터 on/off 결정), 강한 필터 및 약한 필터 중 해당 에지에 적용될 필터의 강도를 선택하는 과정 등이 수행되어, 필터링이 구현될 수 있다.
이상에서 설명된 바와 같이, 종래 방법은 코딩 유닛, 예측 유닛 및/또는 변환 유닛의 크기가 서로 다름을 전제로 필터링이 적용될 에지에 대한 경계 강도를 설정한다.
이와 달리, 본 발명은 코딩 유닛, 예측 유닛 및/또는 변환 유닛의 크기가 서로 같음을 전제로 필터링이 적용될 에지에 대한 경계 강도를 설정하는 방법을 제안한다. 즉, 본 발명은 코딩 유닛(또는, 예측 유닛)의 경계에 대해서만 필터링을 적용하고, 변환 유닛에 대해서는 필터링을 적용하지 않을 수 있다. 다만, 본 발명은 아래와 같은 예외적인 경우에 대한 처리 방법도 제안한다.
1) 본 발명은 코딩 유닛, 예측 유닛 및/또는 변환 유닛의 크기가 서로 다른 경우를 예외적인 경우로 처리하여, 이 예외적인 경우에 대한 경계 강도를 설정하는 방법도 제안한다. 예를 들어, 본 발명은 코딩 유닛이 변환 유닛을 위한 transform kernel의 크기보다 큰 경우를 코딩 유닛, 예측 유닛 및/또는 변환 유닛의 크기가 서로 다른 예외적인 경우로 구분하여 이에 대한 처리 방법도 제안한다. 예컨데, 가장 큰 transform kernel의 크기가 64x64인 반면에, 코딩 유닛의 크기가 128x128, 128x64, 64x128 중 하나인 경우에는 하나의 코딩 유닛에 대해 다수 개의(다수 번의) transform이 적용되어야 한다. 이와 같은 경우, 본 발명은 코딩 유닛의 경계 이외에 코딩 유닛 내에 위치하는 변환 유닛의 경계에 대해서도 필터링을 수행할 수 있다.
2) 나아가, 본 발명은 코딩 유닛 또는 예측 유닛 내에 위치하는 서브블록 별로 움직임 보상을 수행하는 경우를 예외적인 경우로 처리하여, 이 경우에 대한 필터링을 수행하는 방법도 제안한다. 서브블록 별로 움직임 보상을 수행하는 경우에는 SbTMVP(subblock-based temporal motion vector prediction, 또는 ATMVP: advanced/alternative temporal motion vector predictor), BDOF(bi-directional optical flow, 또는 BIO), affine 모드 등이 포함될 수 있다. 서브블록의 크기는 다양할 수 있다. 다만, 본 명세서에서는 필터링이 적용되는 서브블록의 최소 크기를 8x8로 가정하여 설명하도록 한다. 예를 들어, 16x16 코딩 유닛이 4x4 서브블록 별로 나뉘어 움직임 보상이 수행된 경우, 8x8 단위의 서브블록에 대해서만 필터링이 적용되는 것으로 가정한다. 이 경우, 하나의 코딩 유닛 내의 서브블록들은 동일한 참조픽처를 사용할 수 있으며, 동일한 개수의 움직임벡터를 사용할 수 있다.
이하에서는, 본 발명에서 제안하는 필터링 방법에 대해 설명하도록 한다.
도 7에 도시된 바와 같이, 본 개시의 기술들을 구현할 수 있는 디블록킹 필터(182, 462)는 경계결정부(710), 강도설정부(720) 및, 필터링실행부(730)를 포함하여 구성될 수 있다. 또한, 필터링실행부(730)는 도출부(732), 온오프결정부(734) 및 필터선택부(736)을 포함하여 구성될 수 있다.
경계설정부(710)는 복원된 영상 또는 CTU로부터 블록 경계를 설정할 수 있다(S810). 설정되는 블록 경계는 복원된 영상 또는 CTU에 존재하는 경계들 중에서 필터링이 적용될 수 있는 경계들에 해당할 수 있다. 본 명세서에서는 설명의 편의를 위해 블록 경계의 최소 크기를 8x8로 가정하도록 한다.
블록
경계를 형성하는 블록들의 종류는 다양할 수 있다. 예를 들어, 블록들에는 코딩블록(coding block), 예측블록(prediction block), 변환블록(transform block), 서브블록(sub-block), 기본블록(fundamental block) 등이 포함될 수 있다. 예측블록은 코딩블록과 동일할 수 있다. 기본블록은 인터 예측 시에 움직임 보상이 수행되는 블록 단위를 의미할 수 있고, 인트라 예측 시에 인트라 모드로 처리된 블록 단위를 의미할 수 있다. 즉, 기본블록은 움직임 보상의 단위인 예측블록 및 서브블록을 포함하는 개념일 수 있다. 따라서, 기본블록은 예측블록이거나 서브블록일 수 있다.
블록 경계의 타입
복원된 영상 또는 CTU에 존재하는 경계들은 인접하는 블록들의 종류에 따라 구분될 수 있다. 예를 들어, 인접하는 코딩블록들 사이에 형성되는 경계는 코딩블록 경계(CB) 또는 코딩블록 에지일 수 있고, 인접하는 예측블록들 사이에 형성되는 경계는 예측블록 경계(PB) 또는 예측블록 에지일 수 있다. 또한, 인접하는 변환블록들 사이에 형성되는 경계, 인접하는 서브블록들 사이에 형성되는 경계 및 인접하는 기본블록들 사이에 형성되는 경계 각각은 변환블록 경계(TB, 변환블록 에지), 서브블록 경계(SB, 서브블록 에지) 및 기본블록 경계(FB, 기본블록 에지)일 수 있다.
블록 경계의 타입에 대한 일 예가 도 9에 표현되어 있다. 도 9는 하나의 CTU가 여러 개의 코딩 유닛으로 분할된 형태를 보인다. 도 9 (a)는 변환블록 에지(점선)를 보이고, 도 9 (b)는 예측블록 에지(실선) 및 서브블록 에지(1점 쇄선)를 보인다. 본 발명은 코딩 유닛, 예측 유닛 및 변환 유닛이 서로 같은 크기를 가짐을 전제하므로, 변환블록 에지와 예측블록 에지가 일치함을 알 수 있다.
도 9의 패턴이 표시되지 않은 원들은 변환블록 에지이면서 예측블록 에지에 인접한 픽셀들을 나타내며, 가로 방향의 패턴이 표시된 원들은 서브블록 에지(변환블록 에지 및 예측블록 에지에 해당하지 않는 에지)에 인접한 픽셀들을 나타낸다.
강도설정부(720)는 위에서 설명된 블록 경계의 타입과 미리 설정된 조건들을 기준으로 블록 경계의 경계 강도를 설정할 수 있다(S820). 즉, 강도설정부(720)는 특정 블록 경계의 타입과 미리 설정된 조건들을 해당 에지에 적용하여 해당 에지의 경계 강도를 설정할 수 있다.
미리 설정된 조건
미리 설정된 조건들은 특정 경계에 디블록킹 현상이 존재하는지 여부를 판단하기 위한 기준에 해당할 수 있다. 또한, 미리 설정된 조건들은 특정 경계에 존재하는 디블록킹 현상이 원본 영상 내에 존재하는 것인지 아니면, 양자화 과정에서 발생된 것인지 여부를 판단하기 위한 기준에 해당할 수 있다.
미리 설정된 조건들에는 블록 경계를 형성하는 블록들(대상블록들) 중 하나 이상에 non-zero 변환계수가 존재하는지 여부에 대한 제1조건, 대상블록들이 서로 다른 참조픽처를 참조하거나, 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제2조건, 대상블록들이 사용하는 움직임벡터들 간의 가로축 방향 성분의 차이(절대 값) 또는 세로축 방향 성분의 차이(절대 값)가 미리 설정된 값(예를 들어, '4') 이상인지 여부에 대한 제3조건, 대상블록들이 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제4조건 등이 포함될 수 있다.
또한, 미리 설정된 조건들에는 대상블록들의 예측 모드에 기반한 조건이 더 포함될 수 있다. 예를 들어, 미리 설정된 조건들에는 대상블록들 중 하나 이상이 인트라 모드로 예측되었는지 여부, 대상블록들 중 P 블록의 예측모드와 Q 블록의 예측모드가 서로 다른지 여부, 대상블록들이 ibc(intra block copy) 모드로 부호화되었는지 여부 등이 더 포함될 수 있다. 실시형태에 따라, 'P 블록의 예측모드와 Q 블록의 예측모드가 서로 다른지 여부'는 '대상블록들 중 하나 이상의 인트라 모드로 예측되었는지 여부'가 판단된 후에 판단될 수 있다. 예를 들어, P 블록과 Q 블록이 모두 인트라 모드로 예측되지 않은 경우에, P 블록 및 Q 블록 중에서 어느 하나가 ibc 모드로 예측되고 다른 하나가 인터 모드로 예측되었다면, 해당 조건이 만족되는 것으로 판단될 수 있다.
두 블록(대상블록들) 모두에 non-zero 변환계수가 포함되어 있지 않으면(즉, 모든 변환계수가 zero이면), 영상의 복원은 움직임 보상된 값(예측된 값)으로만 수행되므로 에지에서 픽셀 값의 불연속이 발생될 가능성이 낮다. 제1조건은 이러한 점을 판단하기 위한 조건에 해당할 수 있다.
그러나, non-zero 변환계수가 포함되어 있지 않은 경우라도, 대상블록들이 서로 다른 참조픽처를 참조하여 움직임 보상을 수행하면 픽셀 값의 불연속이 발생할 수 있다. 또한, 대상블록들이 서로 다른 개수의 움직임벡터를 사용하거나 서로 다른 움직임벡터를 사용하는 경우에도 픽셀 값의 불연속이 발생할 수 있다. 제2조건 내지 제4조건은 이러한 점을 판단하기 위한 조건에 해당할 수 있다.
강도설정부(720)는 미리 설정된 조건들 중 하나 이상과 블록 경계의 타입을 이용하여 해당 에지의 경계 강도를 설정할 수 있다. 또한, 강도설정부(720)는 미리 설정된 조건들 중 둘 이상의 조합과 블록 경계의 타입을 이용하여 해당 에지의 경계 강도를 설정할 수 있다.
경계 강도가 설정되면, 필터링실행부(730)는 설정된 경계 강도를 기반으로 해당 에지에 대해 필터링을 수행할 수 있다(S830 내지 S860). 필터링실행부(730)는 앞서 설명된 'β 및 tc 결정','필터 on/off 결정', '강한/약한 필터 선택' 등을 수행하여 필터링을 수행할 수 있다.
먼저, 도출부(732)는 대상블록들에서 사용된 양자화 파라미터(QPP 및 QPQ)를 이용하여 루마용 중간 값(qPL, 또는 루마용 평균 값)과 크로마용 중간 값(qPC, 또는 크로마용 평균 값)을 도출할 수 있다(S830). 이 과정은 아래 수학식 1 및 2를 통해 구현될 수 있다.
Figure pat00001
Figure pat00002
위 수학식 2에서, cQPPicOffset은 크로마에 대해 적응적으로(adaptive) 필터를 적용하기 위해 사용되는 오프셋으로서, picture-level header로 전송될 수 있다. 실시형태에 따라, 양자화 파라미터들(QPP 및 QPQ)을 평균한 값에 오프셋 값을 적용하여 루마용 중간 값(qPL)이 도출될 수 있다. 오프셋 값을 더 이용하여 루마용 중간 값을 도출하는 실시예에 대해서는 후술하도록 한다.
중간 값들이 도출되면, 도출부(732)는 두 개의 파라미터(β 및 tc)를 도출하기 위한 변수 Q값을 두 개의 파라미터 각각에 대해 연산하는 과정을 수행할 수 있다(S830). 파라미터 β를 도출하는 과정은 아래 수학식 3 및 4 중에서 어느 하나를 통해 구현될 수 있으며, tc를 도출하는 과정은 아래 수학식 5 및 6 중에서 어느 하나를 통해 구현될 수 있다.
Figure pat00003
Figure pat00004
Figure pat00005
Figure pat00006
위 수학식 3 내지 6에서, slice_beta_offset_div2 및 slice_tc_offset_div2는 slice(또는, tile, tile group) header를 통해 전송되는 값이며, bS는 경계 강도를 의미한다.
Q 값들이 도출되면, 도출부(732)는 두 개의 Q 값을 룩업 테이블에 적용하여 β'및 tc'를 도출할 수 있다(S830). 룩업 테이블은 아래 표 1 및 표 2 중에서 어느 하나일 수 있다. 표 2의 룩업 테이블은 Q 값의 최대 값이 확장됨을 반영한 것이다(수학식 4 및 6).
Figure pat00007
Figure pat00008
β'및 tc'이 도출되면, 도출부(732)는 β'및 tc'의 값에 bit-depth를 적용하여 두 개의 파라미터(β 및 tc)를 도출할 수 있다(S830). 이 과정은 아래 수학식 7 및 8을 통해 구현될 수 있다.
Figure pat00009
Figure pat00010
온오프결정부(734)는 도출부(732)로부터 도출된 파라미터들과 경계 강도를 기초로, 해당 에지에 필터를 적용할지 여부(on/off)를 결정할 수 있다(S840). 루마블록에 대한 필터의 적용 여부는 대상블록들에 포함된 픽셀들로 구성되는 라인들 중에서 4개의 라인 별로 결정될 수 있다.
예를 들어, 도 10에 표현된 바와 같이, 8x8 크기의 대상블록들(P 블록 및 Q 블록)에 포함된 픽셀들을 표현하면, 세로축 방향으로 총 8개의 픽셀 라인이 결정될 수 있다. 온오프결정부(734)는 0번째 라인부터 3번째 라인(1점 쇄선으로 표현된 박스)까지의 필터 적용 여부를 함께 결정하고, 4번째 라인부터 7번째 라인(실선으로 표현된 박스)까지의 필터 적용 여부를 함께 결정할 수 있다.
필터 적용 여부를 결정하는 수식은 아래 수학식 9 및 10과 같다. 수학식 9는 0번째 라인부터 3번째 라인까지의 필터 적용 여부를 결정하는 수식이며, 수학식 10은 4번째 라인부터 7번째 라인까지의 필터 적용 여부를 결정하는 수식이다. 수학식 9 및 10에서 요구되는 두 가지 조건이 모두 만족되면, 해당 에지에 대해 필터가 적용되게 된다.
Figure pat00011
Figure pat00012
크로마 블록에 대한 필터의 적용 여부는 경계 강도 값을 통해 결정될 수 있다. 경계 강도 값이 1을 초과하면, 해당 크로마 블록의 에지에 대해 필터링이 수행될 수 있다. 즉, 크로마 블록의 경우에는 대상블록들 중 하나 이상이 인트라 모드로 부호화된 경우에만 필터가 적용되게 된다.
필터의 적용 여부가 결정되면, 필터선택부(736)는 강한 필터 및 약한 필터 중 어느 하나를 선택할 수 있다(S860). 강한 필터 또는 약한 필터의 선택도 도 10에 표현된 4개의 픽셀 라인 별로 결정될 수 있다. 필터의 강약을 결정하는 수식은 아래 수학식 11 및 12와 같다. 수학식 11은 0번째 라인부터 3번째 라인까지 적용되고, 수학식 12는 4번째 라인부터 7번째 라인까지 적용된다. 수학식 11 및 12에서 요구되는 세 가지 조건이 모두 만족되면, 해당 에지에 대해 강한 필터가 적용되고, 그 외의 경우에는 약한 필터가 적용되게 된다. 크로마 블록에 대한 필터는 한 가지만 존재한다.
Figure pat00013
Figure pat00014
위 과정들을 거쳐 필터의 적용 여부와 필터의 종류가 결정되면, 필터링실행부(730)는 해당 에지에 필터링을 적용할 수 있다(S860). 루마 블록에 강한 필터링이 적용되는 경우에는 대상블록들의 경계에 인접한 3개의 픽셀(총 6개의 픽셀)이 필터링될 수 있으며, 약한 필터링이 적용되는 경우에는 경계에 인접한 2개의 픽셀(총 4개의 픽셀)이 필터링될 수 있다. 크로마 블록의 경우에는 필터의 종류가 한 가지이므로, 경계에 인접한 2개의 픽셀(총 4개의 픽셀)이 필터링될 수 있다.
이하에서는 본 발명에서 제안하는 다양한 실시예들에 대해 구체적으로 설명하도록 한다.
실시예 1
실시예 1은 변환블록 경계와 기본블록 경계를 대상으로 미리 설정된 조건들을 적용하여 경계 강도를 설정하는 방법에 해당한다.
도 11에 도시된 바와 같이, 영상 부호화/복호화 장치는 블록 경계가 변환블록 경계(TB)에 해당하면서, 변환블록 경계(TB)를 형성하는 대상블록들이 제1조건(대상블록들 중 하나 이상에 non-zero 변환계수가 존재)을 만족하는 경우에(S1120) 경계 강도를 제1값(예를 들어, “1”)으로 설정할 수 있다(S1125).
또한, 영상 부호화/복호화 장치는 블록 경계가 기본블록 경계(FB)에 해당하면서, 기본블록 경계(FB)를 형성하는 대상블록들이 제2조건(대상블록들이 서로 다른 참조픽처를 참조하거나 서로 다른 수의 움직임벡터를 사용하여 예측을 수행)을 만족하는 경우에(S1130) 경계 강도를 제1값으로 설정할 수 있다(S1125).
나아가, 영상 부호화/복호화 장치는 블록 경계가 기본블록 경계(FB)에 해당하면서, 기본블록 경계(FB)를 형성하는 대상블록들이 제3조건(대상블록들이 사용하는 움직임벡터들 간의 가로축 방향 성분의 차이 또는 세로축 방향 성분의 차이가 미리 설정된 값 이상)을 만족하는 경우에(S1140) 경계 강도를 제1값으로 설정할 수 있다(S1125).
영상 부호화/복호화 장치는 S1120 과정 내지 S1130 과정을 순차적으로 판단하여, 모든 과정들이 만족되지 않는 것으로 판단되면, 경계 강도를 제0값(예를 들어, “0”)으로 설정할 수 있다(S1145). 이 경우, 해당 에지에 대해 필터링이 적용되지 않을 수 있다.
실시형태에 따라, 영상 부호화/복호화 장치는 블록 경계가 기본블록 경계(FB)에 해당하면서, 기본블록 경계(FB)를 형성하는 대상블록들이 제5조건(대상블록들 중 하나 이상이 인트라 모드로 예측)을 만족하는지 여부를 판단할 수 있다(S1110). 제5조건이 만족되는 것으로 판단되면, 영상 부호화/복호화 장치는 경계 강도를 제2값(예를 들어, “2”)으로 설정할 수 있다(S1115). 영상 부호화/복호화 장치는 제5조건이 만족되지 않는 것으로 판단되는 경우에 S1120 과정 내지 S1140 과정을 수행할 수도 있다.
기본블록의 경계(FB)에 포함되는 서브블록 경계(SB)와 관련하여, 서브블록 경계(SB)를 형성하는 대상블록들은 서로 다르거나 서로 동일한 참조픽처를 참조할 수 있다. S1130 과정은 제2조건(대상블록들이 서로 다른 참조픽처를 참조함)의 만족 여부를 판단하므로, 대상블록들이 서로 다른 참조픽처를 참조하거나 서로 같은 참조픽처를 참조하는 모든 경우를 처리할 수 있다.
실시예 1에서는 기본블록 경계(FB)에 대한 판단을 통해, 예측블록 경계(PB)와 서브블록 경계(SB)에 대한 판단을 일거에 수행할 수 있다. 따라서, 실시예 1은 경계 강도를 설정하는 과정을 단순화시킬 수 있다.
실시예 2
실시예 2는 변환블록 경계(TB), 예측블록 경계(PB) 및 서브블록 경계(SB)를 대상으로 미리 설정된 조건들을 적용하여 경계 강도를 설정하는 방법에 해당한다. 즉, 실시예 2는 실시예 1에서 기본블록 경계(FB)를 예측블록 경계(PB) 및 서브블록 경계(SB)로 구분하여 판단하는 방법에 해당한다.
도 12에 도시된 바와 같이, 영상 부호화/복호화 장치는 블록 경계가 변환블록 경계(TB)에 해당하면서, 변환블록 경계(TB)를 형성하는 대상블록들이 제1조건(대상블록들 중 하나 이상에 non-zero 변환계수가 존재)을 만족하는 경우에(S1220) 경계 강도를 제1값으로 설정할 수 있다(S1225).
또한, 영상 부호화/복호화 장치는 블록 경계가 예측블록 경계(PB)에 해당하면서, 예측블록 경계(PB)를 형성하는 대상블록들이 제2조건(대상블록들이 서로 다른 참조픽처를 참조하거나 서로 다른 수의 움직임벡터를 사용하여 예측을 수행)을 만족하는 경우에(S1230) 경계 강도를 제1값으로 설정할 수 있다(S1225).
또한, 영상 부호화/복호화 장치는 블록 경계가 예측블록 경계(PB)에 해당하면서, 예측블록 경계(PB)를 형성하는 대상블록들이 제3조건(대상블록들이 사용하는 움직임벡터들 간의 가로축 방향 성분의 차이 또는 세로축 방향 성분의 차이가 미리 설정된 값 이상)을 만족하는 경우에(S1240) 경계 강도를 제1값으로 설정할 수 있다(S1225).
또한, 영상 부호화/복호화 장치는 블록 경계가 서브블록 경계(SB)에 해당하면서, 서브블록 경계(SB)를 형성하는 대상블록들이 제4조건(대상블록들이 서로 다른 수의 움직임벡터를 사용하여 예측을 수행)을 만족하는 경우에(S1250) 경계 강도를 제1값으로 설정할 수 있다(S1225).
나아가, 영상 부호화/복호화 장치는 블록 경계가 서브블록 경계(SB)에 해당하면서, 서브블록 경계(SB)를 형성하는 대상블록들이 제3조건을 만족하는 경우에(S1260) 경계 강도를 제1값으로 설정할 수 있다(S1225).
영상 부호화/복호화 장치는 S1220 과정 내지 S1260 과정을 순차적으로 판단하여, 모든 과정들이 만족되지 않는 것으로 판단되면, 경계 강도를 제0값으로 설정할 수 있다(S1265). 이 경우, 해당 에지에 대해 필터링이 적용되지 않을 수 있다.
실시형태에 따라, 영상 부호화/복호화 장치는 블록 경계가 예측블록 경계(PB)에 해당하면서, 예측블록 경계(PB)를 형성하는 대상블록들이 제5조건(대상블록들 중 하나 이상이 인트라 모드로 예측)을 만족하는지 여부를 판단할 수 있다(S1210). 제5조건이 만족되는 것으로 판단되면, 영상 부호화/복호화 장치는 경계 강도를 제2값으로 설정할 수 있다(S1215). 영상 부호화/복호화 장치는 제5조건이 만족되지 않는 것으로 판단되는 경우에 S1220 과정 내지 S1260 과정을 수행할 수 있다.
실시예 2에서, 예측블록 경계(PB)의 경우에는 제2조건(대상블록들이 서로 다른 참조픽처를 참조)의 만족 여부를 판단하나, 서브블록 경계(SB)의 경우에는 제2조건의 만족 여부를 판단하지 않는다. 따라서, 실시예 2는 예측블록 경계(PB)를 형성하는 대상블록들의 참조픽처가 서로 다를 수 있으나, 서브블록 경계(SB)를 형성하는 대상블록들의 참조픽처가 서로 동일함을 내포하고 있다.
실시예 3
실시예 3은 변환 과정이 적용되지 않은 서브블록들의 경계(서브블록 경계(SB))에 대해 경계 강도를 설정하는 방법에 해당한다.
코딩블록 또는 예측블록 내 존재하는 서브블록들이 움직임 보상되고 난 후에 변환 과정을 거치면서 이 서브블록들의 패턴이 합쳐질 수 있다. 그러나, 서브블록들이 변환 과정을 거치지 않는 경우에는 서브블록들의 예측 패턴이 그대로 유지되어 서브블록 경계(SB) 사이에 디블록킹 현상이 발생 또는 강조될 수 있다. 본 발명은 실시예 3을 통해, 변환 과정이 적용되지 않은 서브블록 경계(SB)에 대한 경계 강도를 설정함으로써, 이 서브블록 경계(SB)에 필터링이 적용되도록 하는 방법을 제안한다.
변환 과정이 적용되지 않는 경우에는 변환 과정이 스킵(skip)되는 transform skip 모드, 변환 및 양자화 과정이 모두 스킵되는 trans-quant bypass 모드, 변환계수가 모두 zero이어서 변환 및 양자화 과정이 모두 스킵되는 스킵모드 등이 포함될 수 있다.
도 13에 도시된 바와 같이, 영상 부호화/복호화 장치는 해당 에지가 서브블록 경계(SB)에 해당하는지 여부를 판단할 수 있다(S1310). 해당 에지가 서브블록 경계(SB)에 해당하면, 영상 부호화/복호화 장치는 대상블록들에 변환 과정이 적용되었는지 여부를 판단할 수 있다(S1320 내지 S1340).
구체적으로, 영상 부호화/복호화 장치는 대상블록들에 transform skip 모드가 적용되는지 여부(S1320), trans-quant bypass 모드가 적용되는지 여부(S1330) 및 스킵모드가 적용되는지 여부(S1340) 중 하나 이상을 판단하여 대상블록들에 변환 과정이 적용되는지 여부를 판단할 수 있다.
영상 부호화/복호화 장치는 대상블록들에 변환 과정이 적용되지 않는 것으로 판단되면 디블록킹 현상을 감소시키기 위하여 해당 에지의 경계 강도를 제1값으로 설정할 수 있다(S1325). 이와 달리, 영상 부호화/복호화 장치는 대상블록들에 변환 과정이 적용된 것으로 판단되면 해당 에지의 경계 강도를 제0값으로 설정할 수 있다(S1345).
S1320 과정은 transform skip 모드의 적용 여부를 지시하는 정보(예를 들어, transform_skip_flag)에 의해 수행될 수 있다. transform_skip_flag=1이면 transform skip 모드가 적용됨(변환 과정이 스킵됨)을 의미할 수 있고, transform_skip_flag=0이면 transform skip 모드가 적용되지 않음(변환 과정이 스킵되지 않음)을 의미할 수 있다.
S1330 과정은 trans-quant bypass 모드의 적용 여부를 지시하는 정보(예를 들어, cu_transquant_bypass_flag)에 의해 수행될 수 있다. cu_transquant_bypass_flag=1이면 trans-quant bypass 모드가 적용됨(변환 및 양자화 과정이 스킵됨)을 의미할 수 있고, cu_transquant_bypass_flag=0이면 trans-quant bypass 모드가 적용되지 않음(변환 및 양자화 과정이 스킵되지 않음)을 의미할 수 있다.
S1340 과정은 스킵모드의 적용 여부를 지시하는 정보(예를 들어, cbf)에 의해 수행될 수 있다. cbf=1이면 스킵모드가 적용되지 않음(변환 및 양자화 과정이 스킵되지 않음)을 의미할 수 있고, cbf=0이면 스킵모드가 적용됨(변환 및 양자화 과정이 스킵됨)을 의미할 수 있다.
실시예 4
실시예 4는 오프셋 값을 적용하여 루마용 중간 값(qPL)을 도출하는 방법에 해당한다.
전술된 바와 같이, 루마용 중간 값(qPL)은 대상블록들의 양자화 파라미터들(QPP 및 QPQ)을 평균하여 도출될 수 있다. 실시형태에 따라(실시에 4에 따라), 루마용 중간 값은 대상블록들의 양자화 파라미터들을 평균한 값에 오프셋 값(오프셋 정보)을 적용하여 도출될 수 있다. 오프셋 값은 루마용 중간 값을 조절하여 필터 강도를 adaptive하게 조정하기 위한 정보 또는 값에 해당한다.
양자화 파라미터들의 평균 값에 오프셋 값을 적용하는 수식은 아래 수학식 13과 같다.
Figure pat00015
위 수학식 13에서, qP는 루마용 중간 값을 나타내며, qpOffset은 오프셋 값을 나타낸다. 오프셋 값은 picture-level header, sequence-level header, tile group header, tile header 중 하나 이상의 위치에서 전송될 수 있다.
실시형태에 따라, 영상 부호화/복호화 장치는 다른 조건에 대한 판단 없이 양자화 파라미터들의 평균 값에 오프셋 값을 적용하여 루마용 중간 값을 도출하거나, 다른 조건이 만족되는 경우에 양자화 파라미터들의 평균 값에 오프셋 값을 적용하여 루마용 중간 값을 도출할 수도 있다.
다른 조건에 대한 일 예로, 영상 부호화/복호화 장치는 대상블록들의 루마 레벨이 임계 값을 초과하거나 이 임계 값 이상인 경우에, 오프셋 값을 양자화 파라미터들의 평균 값에 적용하여 루마용 중간 값을 도출할 수 있다. 루마 레벨은 대상블록들에 포함된 픽셀 값들의 평균 값에 해당할 수 있다. 예를 들어, 루마 레벨은 0번째 픽셀 라인에 포함된 하나 이상의 픽셀과 3번째 픽셀 라인에 포함된 하나 이상의 픽셀에 대한 평균 값에 해당할 수 있다. 루마 레벨과의 비교 대상에 해당하는 임계 값에 대한 정보는 picture-level header, sequence-level header, tile group header, tile header 중 하나 이상의 위치에서 전송될 수 있다.
이상의 설명은 본 실시예의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 실시예가 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 실시예의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형이 가능할 것이다. 따라서, 본 실시예들은 본 실시예의 기술 사상을 한정하기 위한 것이 아니라 설명하기 위한 것이고, 이러한 실시예에 의하여 본 실시예의 기술 사상의 범위가 한정되는 것은 아니다. 본 실시예의 보호 범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 실시예의 권리범위에 포함되는 것으로 해석되어야 할 것이다.
120, 440: 예측부 130: 감산기
170, 450: 가산기 180, 460: 필터부

Claims (16)

  1. 영상 복호화 장치에서 수행되는 필터링 방법으로서,
    복원된 영상을 대상으로, 필터링이 적용될 하나 이상의 블록 경계(boundary)를 결정하는 단계;
    상기 블록 경계의 타입 및 미리 설정된 조건들을 기준으로, 상기 블록 경계의 경계 강도(strength)를 설정하는 단계; 및
    상기 설정된 경계 강도를 기반으로, 필터링을 수행하는 단계를 포함하는 필터링 방법.
  2. 제1항에 있어서,
    상기 미리 설정된 조건들은,
    상기 블록 경계를 형성하는 대상블록들 중 하나 이상에 non-zero 변환계수가 존재하는지 여부에 대한 제1조건, 상기 대상블록들이 서로 다른 참조픽처를 참조하거나 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제2조건 및, 상기 대상블록들이 사용하는 움직임벡터들 간의 가로축 방향 성분의 차이 또는 세로축 방향 성분의 차이가 미리 설정된 값 이상인지 여부에 대한 제3조건을 포함하는, 필터링 방법.
  3. 제2항에 있어서,
    상기 블록 경계의 타입은,
    변환블록 경계 및 기본(fundamental)블록 경계를 포함하고,
    상기 경계 강도를 설정하는 단계는,
    상기 블록 경계가 상기 변환블록 경계에 해당하며 상기 대상블록이 상기 제1조건을 만족하거나, 상기 블록 경계가 상기 기본블록 경계에 해당하며 상기 대상블록이 상기 제2조건 또는 상기 제3조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 필터링 방법.
  4. 제2항에 있어서,
    상기 미리 설정된 조건들은,
    상기 대상블록들이 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제4조건을 더 포함하고,
    상기 블록 경계의 타입은,
    변환블록 경계, 예측블록 경계 및 서브블록 경계를 포함하며,
    상기 경계 강도를 설정하는 단계는,
    상기 블록 경계가 상기 변환블록 경계에 해당하며 상기 대상블록이 상기 제1조건을 만족하거나, 상기 블록 경계가 상기 예측블록 경계에 해당하며 상기 대상블록이 상기 제2조건 또는 상기 제3조건을 만족하거나, 상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록이 상기 제3조건 또는 상기 제4조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 필터링 방법.
  5. 제1항에 있어서,
    상기 블록 경계의 타입은,
    서브블록 경계를 포함하고,
    상기 미리 설정된 조건들은,
    상기 블록 경계를 형성하는 대상블록들에 변환 과정이 적용되지 않았는지 여부에 대한 제5조건을 포함하고,
    상기 경계 강도를 설정하는 단계는,
    상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록이 상기 제5조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 필터링 방법.
  6. 제1항에 있어서,
    상기 필터링을 수행하는 단계는,
    상기 블록 경계를 형성하는 대상블록들의 양자화 파라미터들을 평균한 값에 오프셋정보를 적용하여, 상기 양자화 파라미터들의 루마(luma) 평균 값을 도출하는 단계를 포함하는, 필터링 방법.
  7. 제1항에 있어서,
    상기 미리 설정된 조건들은,
    상기 대상블록들의 예측 모드에 기반한 조건을 포함하는, 필터링 방법.
  8. 제7항에 있어서,
    상기 블록 경계의 타입은,
    서브블록 경계를 포함하며,
    상기 경계 강도를 설정하는 단계는,
    상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록들의 예측 모드가 서로 다른 경우에, 상기 경계 강도를 제1값으로 설정하는, 필터링 방법.
  9. 영상 복호화 장치로서,
    복원된 영상을 대상으로, 필터링이 적용될 하나 이상의 블록 경계(boundary)를 결정하는 경계결정부;
    상기 블록 경계의 타입 및 미리 설정된 조건들을 기준으로, 상기 블록 경계의 경계 강도(strength)를 설정하는 강도설정부; 및
    상기 설정된 경계 강도를 기반으로, 필터링을 수행하는 필터링수행부를 포함하는 영상 복호화 장치.
  10. 제9항에 있어서,
    상기 미리 설정된 조건들은,
    상기 블록 경계를 형성하는 대상블록들 중 하나 이상에 non-zero 변환계수가 존재하는지 여부에 대한 제1조건, 상기 대상블록들이 서로 다른 참조픽처를 참조하거나 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제2조건 및, 상기 대상블록들이 사용하는 움직임벡터들 간의 가로축 방향 성분의 차이 또는 세로축 방향 성분의 차이가 미리 설정된 값 이상인지 여부에 대한 제3조건을 포함하는, 영상 복호화 장치.
  11. 제10항에 있어서,
    상기 블록 경계의 타입은,
    변환블록 경계 및 기본(fundamental)블록 경계를 포함하고,
    상기 강도설정부는,
    상기 블록 경계가 상기 변환블록 경계에 해당하며 상기 대상블록이 상기 제1조건을 만족하거나, 상기 블록 경계가 상기 기본블록 경계에 해당하며 상기 대상블록이 상기 제2조건 또는 상기 제3조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 영상 복호화 장치.
  12. 제10항에 있어서,
    상기 미리 설정된 조건들은,
    상기 대상블록들이 서로 다른 수의 움직임벡터를 사용하여 예측을 수행하는지 여부에 대한 제4조건을 더 포함하고,
    상기 블록 경계의 타입은,
    변환블록 경계, 예측블록 경계 및 서브블록 경계를 포함하며,
    상기 강도설정부는,
    상기 블록 경계가 상기 변환블록 경계에 해당하며 상기 대상블록이 상기 제1조건을 만족하거나, 상기 블록 경계가 상기 예측블록 경계에 해당하며 상기 대상블록이 상기 제2조건 또는 상기 제3조건을 만족하거나, 상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록이 상기 제3조건 또는 상기 제4조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 영상 복호화 장치.
  13. 제9항에 있어서,
    상기 블록 경계의 타입은,
    서브블록 경계를 포함하고,
    상기 미리 설정된 조건들은,
    상기 블록 경계를 형성하는 대상블록들에 변환 과정이 적용되지 않았는지 여부에 대한 제5조건을 포함하고,
    상기 강도설정부는,
    상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록이 상기 제5조건을 만족하는 경우, 상기 경계 강도를 제1값으로 설정하는, 영상 복호화 장치.
  14. 제9항에 있어서,
    상기 필터링수행부는,
    상기 블록 경계를 형성하는 대상블록들의 양자화 파라미터들을 평균한 값에 오프셋정보를 적용하여, 상기 양자화 파라미터들의 루마(luma) 평균 값을 도출하는 도출부를 포함하는, 영상 복호화 장치.
  15. 제9항에 있어서,
    상기 미리 설정된 조건들은,
    상기 대상블록들의 예측 모드에 기반한 조건을 더 포함하는, 영상 복호화 장치.
  16. 제15항에 있어서,
    상기 블록 경계의 타입은,
    서브블록 경계를 포함하며,
    상기 강도설정부는,
    상기 블록 경계가 상기 서브블록 경계에 해당하며 상기 대상블록들의 예측 모드가 서로 다른 경우에, 상기 경계 강도를 제1값으로 설정하는, 영상 복호화 장치.
KR1020190151590A 2018-12-13 2019-11-22 필터링 방법 및 영상 복호화 장치 Pending KR20200073124A (ko)

Priority Applications (15)

Application Number Priority Date Filing Date Title
CN202410304662.1A CN118042171A (zh) 2018-12-13 2019-12-11 滤波方法、视频解码设备和发送方法
CN202410304659.XA CN118042169A (zh) 2018-12-13 2019-12-11 视频编码方法、视频解码方法和发送方法
CN202410304660.2A CN118042170A (zh) 2018-12-13 2019-12-11 视频编码设备、视频解码方法和发送设备
CN202410304665.5A CN118042172A (zh) 2018-12-13 2019-12-11 视频编码设备、视频解码方法和发送设备
PCT/KR2019/017442 WO2020122573A1 (ko) 2018-12-13 2019-12-11 필터링 방법 및 영상 복호화 장치
CN201980091496.9A CN113424544B (zh) 2018-12-13 2019-12-11 滤波方法及图像解码装置
US17/346,415 US11546589B2 (en) 2018-12-13 2021-06-14 Filtering method and video decoding apparatus
US17/994,194 US12075041B2 (en) 2018-12-13 2022-11-25 Filtering method and video decoding apparatus
US17/994,183 US12075039B2 (en) 2018-12-13 2022-11-25 Filtering method and video decoding apparatus
US17/994,189 US12075040B2 (en) 2018-12-13 2022-11-25 Filtering method and video decoding apparatus
US17/994,190 US12069253B2 (en) 2018-12-13 2022-11-25 Filtering method and video decoding apparatus
KR1020240152164A KR20240161064A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152165A KR20240161065A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152166A KR20240161066A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152167A KR20240161067A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020180161235 2018-12-13
KR20180161235 2018-12-13

Related Child Applications (4)

Application Number Title Priority Date Filing Date
KR1020240152164A Division KR20240161064A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152165A Division KR20240161065A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152166A Division KR20240161066A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치
KR1020240152167A Division KR20240161067A (ko) 2018-12-13 2024-10-31 필터링 방법 및 영상 복호화 장치

Publications (1)

Publication Number Publication Date
KR20200073124A true KR20200073124A (ko) 2020-06-23

Family

ID=71138439

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190151590A Pending KR20200073124A (ko) 2018-12-13 2019-11-22 필터링 방법 및 영상 복호화 장치

Country Status (3)

Country Link
US (1) US11546589B2 (ko)
KR (1) KR20200073124A (ko)
CN (1) CN113424544B (ko)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN118042170A (zh) * 2018-12-13 2024-05-14 Sk电信有限公司 视频编码设备、视频解码方法和发送设备

Family Cites Families (13)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101590500B1 (ko) * 2008-10-23 2016-02-01 에스케이텔레콤 주식회사 동영상 부호화/복호화 장치, 이를 위한 인트라 예측 방향에기반한 디블록킹 필터링 장치 및 필터링 방법, 및 기록 매체
US9210426B2 (en) * 2011-06-30 2015-12-08 Mitsubishi Electric Corporation Image coding device, image decoding device, image coding method, and image decoding method
KR102138907B1 (ko) * 2011-11-04 2020-07-29 엘지전자 주식회사 영상 정보 인코딩/디코딩 방법 및 장치
US9819965B2 (en) * 2012-11-13 2017-11-14 Intel Corporation Content adaptive transform coding for next generation video
KR102294016B1 (ko) * 2014-12-05 2021-08-25 성균관대학교산학협력단 변환생략을 참조하는 디블록킹 필터링을 이용한 영상의 부호화/복호화 방법 및 이를 이용하는 장치
US10306246B2 (en) * 2015-02-13 2019-05-28 Mediatek Inc. Method and apparatus of loop filters for efficient hardware implementation
KR101782156B1 (ko) * 2015-06-11 2017-09-26 인텔렉추얼디스커버리 주식회사 적응적인 디블록킹 필터링을 이용하는 영상 부호화 방법과 영상 복호화 방법 및 장치
CN115134609B (zh) * 2015-06-11 2025-02-21 杜比实验室特许公司 使用自适应去块滤波编码和解码图像的方法及其装置
JP6620354B2 (ja) 2015-09-30 2019-12-18 Kddi株式会社 動画像の処理装置、処理方法及びコンピュータ可読記憶媒体
CN107027040B9 (zh) * 2016-01-29 2020-08-28 华为技术有限公司 一种去除块效应的滤波方法及装置
CN118101948A (zh) * 2018-12-07 2024-05-28 华为技术有限公司 一种编码器、解码器及去块滤波器的边界强度的对应推导方法
KR102917178B1 (ko) * 2019-01-25 2026-01-22 후아웨이 테크놀러지 컴퍼니 리미티드 인코더, 디코더 및 디블로킹 필터 적응 방법
JP7343596B6 (ja) * 2019-08-23 2024-02-26 華為技術有限公司 合同クロマ符号化を使用するブロックについてクロマ・ブロッキング解除を実行するためのエンコーダ、デコーダおよび対応する方法

Also Published As

Publication number Publication date
US20210306628A1 (en) 2021-09-30
US11546589B2 (en) 2023-01-03
CN113424544B (zh) 2024-04-02
CN113424544A (zh) 2021-09-21

Similar Documents

Publication Publication Date Title
CA2978151C (en) Method of removing deblocking artifacts
US20250365425A1 (en) Decoding device and method for predicting block partitioned into random shape
US12075040B2 (en) Filtering method and video decoding apparatus
WO2020239038A1 (en) Video processing methods and apparatuses for determining deblocking filter decision in video coding systems
EP4068776A1 (en) Decoding device and method for predicting block partitioned into random shapes
KR102918298B1 (ko) 인트라 예측 방법 및 영상 복호화 장치
KR102907495B1 (ko) 잔차신호 재배열 방법 및 영상 복호화 장치
US11546589B2 (en) Filtering method and video decoding apparatus
KR20210037506A (ko) 크로마블록의 잔차블록 복원 방법 및 영상 복호화 장치
KR102410326B1 (ko) 영상 부호화/복호화 방법 및 장치
KR20200136299A (ko) 참조샘플 유도 방법 및 영상 복호화 장치
KR20210000636A (ko) 인트라 예측 방법 및 영상 복호화 장치
KR20200132762A (ko) 색차블록을 복원하는 방법 및 영상 복호화 장치
KR20210001851A (ko) 픽처 분할 방법 및 영상 복호화 장치

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PA0107 Divisional application

St.27 status event code: A-0-1-A10-A18-div-PA0107

St.27 status event code: A-0-1-A10-A16-div-PA0107

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

D21 Rejection of application intended

Free format text: ST27 STATUS EVENT CODE: A-1-2-D10-D21-EXM-PE0902 (AS PROVIDED BY THE NATIONAL OFFICE)

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13 Pre-grant limitation requested

Free format text: ST27 STATUS EVENT CODE: A-2-3-E10-E13-LIM-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11 Amendment of application requested

Free format text: ST27 STATUS EVENT CODE: A-2-2-P10-P11-NAP-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000
