본 발명은 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템은, 협대역 재머 환경에서 파일럿 신호를 수신하는 수신기; 파일럿 신호를 송신하는 송신기; 수신한 파일럿 신호에서 CP를 제거하는 CP제거기; CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
Figure pat00081
)를 추출하고, 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
Figure pat00082
)를 추출하는 FFT 및 두 주파수 영역 파일럿 신호(
Figure pat00083
,
Figure pat00084
)로부터 선형보간을 통해 각각 주파수 영역 채널(
Figure pat00085
)을 추정하는 채널 추정기를 포함한다.
이에 본 발명에 따르면, 본 발명에 따르면, CP를 제거하여 추출한 주파수 영역 파일럿 신호로부터 선형보간을 통해 각각 주파수 영역 채널을 추정함으로써, 재머가 존재하는 환경에서도 시간영역 채널 추정 없이 곧바로 주파수 영역 채널 추정이 가능하고, 주파수 영역에서 추정된 채널을 이용하여 선형 보간 채널 추정을 통해 파일럿 사이의 각 데이터 블록들에서의 채널 특성을 찾을 수 있어, 파일럿 오버헤드를 줄이면서도 이동환경에서 채널 추정 성능 열화를 줄일 수 있다.

Description

협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템{SC-FDE Transceiver System Robust Narrowband Interference and Low Pilot Overhead}
본 발명은 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템에 관한 것으로서, 파일럿으로 인해 발생하는 파일럿 오버헤드를 감소시키면서 협대역 간섭신호에 대응할 수 있는 새로운 SC-FDE 송수신 구조에 관한 것이다.
다중경로 페이딩 환경에서 고속의 데이터를 전송하기 위해서는 수신기에서 채널 등화를 쉽게 수행할 수 있어야 한다. 이동통신 뿐만 아니라 군 전술통신 및 무인기와 지상국 간 통신에서도 채널 등화를 고려한 통신방식 설계가 이루어지고 있다.
이러한 점을 고려한 다양한 통신방식 중 OFDM(Orthogonal Frequency Division Multiplexing)과 SC-FDE(Single Carrier Frequency Domain Equalization)는 가장 널리 사용되고 있는 통신방식이다.
OFDM은 송신신호와 채널 임펄스 응답의 순환 컨벌루션(convolution)이 되도록 하여 주파수 영역에서 간단한 등화기법으로 채널을 보상하는 방식이며 주파수를 분할하여 다중사용자 동시접속이 가능한 것이 장점이다.
이러한 장점으로 OFDM은 IEEE802.11 무선 LAN과 같은 광대역 무선 통신시스템 및 LTE 하향링크 전송 기술로 사용되고 있다. 그러나, OFDM은 높은 PAPR(Peak-to-average Ratio) 특성으로 인해 전력증폭기에 많은 부담을 주며 전력효율이 낮은 문제가 있다. 또한, 반송파 주파수 오프셋으로 인한 ICI (Inter Channel Interference)가 발생하는 문제도 있다.
이러한 문제를 해결할 수 있는 방식 중 하나가 SC-FDE(Single Carrier Frequency Domain Equalization)이다. SC-FDE는 OFDM과 비슷한 성능을 가지며 상대적으로 PAPR이 작고 다중 경로 페이딩 환경에서 역시 주파수 영역 등화가 가능하여 간단하게 채널왜곡을 보상할 수 있는 장점이 있다. 셀룰러 폰은 높은 전력효율이 중요하기 때문에 SC-FDE가 LTE 상향링크에 사용되고 있으며. 배터리로 동작하는 군 전술 무전기 및 군 드론 통신 등에도 적용이 되고 있다.
종래의 SC-FDE(Single Carrier Frequency Domain Equalization) 구조는 협대역 재머(jammer)가 존재할 때 시간영역 채널 추정이 어려워 수신기의 성능이 저하되는 단점이 있다. 또한, 매 SC-FDE마다 채널추정을 위한 파일럿을 전송함에 따라 스펙트럼 효율이 저하되는 문제도 있다.
이에 본 출원인은 전술한 문제를 해결하기 위해 재머가 존재하는 환경에서도 시간영역 채널 추정 없이 곧바로 주파수 영역 채널 추정이 가능하고, 주파수 영역에서 추정된 채널을 이용하여 선형 보간 채널 추정을 통해 파일럿 사이의 각 데이터 블록들에서의 채널 특성을 찾을 수 있어, 파일럿 오버헤드를 줄이면서도 이동환경에서 채널 추정 성능 열화를 줄일 수 있는 본 발명을 착안하게 되었다.
한국공개특허 제10-2015-0091370호
본 발명의 목적은, 파일럿을 위한 CP를 삽입함으로써, 재머가 존재하는 환경에서도 시간영역 채널 추정 없이 곧바로 주파수 영역 채널 추정이 가능하고, 주파수 영역에서 추정된 채널을 이용하여 선형 보간 채널 추정을 통해 파일럿 사이의 각 데이터 블록들에서의 채널 특성을 찾을 수 있어, 파일럿 오버헤드를 줄이면서도 이동환경에서 채널 추정 성능 열화를 줄이는데 있다.
상기 목적을 달성하기 위한 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템은, 협대역 재머 환경에서 파일럿 신호를 수신하는 수신기; 파일럿 신호를 송신하는 송신기; 수신한 파일럿 신호에서 CP를 제거하는 CP제거기; CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
Figure pat00001
)를 추출하고, 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
Figure pat00002
)를 추출하는 FFT; 및 두 주파수 영역 파일럿 신호(
Figure pat00003
,
Figure pat00004
)로부터 선형보간을 통해 각각 주파수 영역 채널(
Figure pat00005
)을 추정하는 채널 추정기를 포함하는 것을 특징으로 한다.
CP제거기는, 수신기로부터 파일럿 신호에서 CP를 제거하되, 파일럿 신호에서 수신신호로부터 CP의 길이(
Figure pat00006
)를 제거하는 것을 특징으로 한다.
FFT는, CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
Figure pat00007
)를 추출하고, 상기 송신기가 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
Figure pat00008
)를 추출하는 것을 특징으로 한다.
FFT에 의해 추출된 주파수 영역 파일럿 신호(
Figure pat00009
)가 기 설정된 값을 초과하는 경우, 주파수에 협대역 재머가 존재하는 것으로 판단하는 재머 감지기를 더 포함하는 것을 특징으로 한다.
본 발명에 따르면, CP를 제거하여 추출한 주파수 영역 파일럿 신호로부터 선형보간을 통해 각각 주파수 영역 채널을 추정함으로써, 재머가 존재하는 환경에서도 시간영역 채널 추정 없이 곧바로 주파수 영역 채널 추정이 가능하고, 주파수 영역에서 추정된 채널을 이용하여 선형 보간 채널 추정을 통해 파일럿 사이의 각 데이터 블록들에서의 채널 특성을 찾을 수 있어, 파일럿 오버헤드를 줄이면서도 이동환경에서 채널 추정 성능 열화를 줄일 수 있다.
본 명세서에서 첨부되는 다음의 도면들은 본 발명의 바람직한 실시 예를 예시하는 것이며, 후술하는 발명의 상세한 설명과 함께 본 발명의 기술사상을 더욱 이해시키는 역할을 하는 것이므로, 본 발명은 그러한 도면에 기재된 사항에만 한정되어 해석되어서는 아니된다.
도 1은 종래의 SC-FDE 전송 구조와 수신과정을 도시한 도면.
도 2는 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 구조를 도시한 도면.
도 3은 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템을 도시한 블록도.
도 4는 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 재머 감지기를 도시한 블록도.
도 5는 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 모의실험 환경을 도시한 블록도.
도 6은 도 5에 도시된 환경을 토대로 주파수 영역에서 이상적인 채널과 협대역 재머가 존재할 때 추정된 채널을 도시한 도면.
도 7은 2개의 파일럿 사이에 3개의 데이터 블록이 존재하는 경우 각 주파수에서 채널 추정값을 도시한 도면.
도 8은 이동속도가 100[km/h] 일 때의 페이딩 환경에서 협대역 재머의 유무 및 데이터 블록의 수 M 에 따른 BER(Bit Error Ratio) 성능을 도시한 도면.
이하, 첨부된 도면들에 기재된 내용들을 참조하여 본 발명을 상세히 설명한다. 다만, 본 발명이 예시적 실시 예들에 의해 제한되거나 한정되는 것은 아니다. 각 도면에 제시된 동일 참조부호는 실질적으로 동일한 기능을 수행하는 부재를 나타낸다.
본 발명의 목적 및 효과는 하기의 설명에 의해서 자연스럽게 이해되거나 보다 분명해 질 수 있으며, 하기의 기재만으로 본 발명의 목적 및 효과가 제한되는 것은 아니다. 또한, 본 발명을 설명함에 있어서 본 발명과 관련된 공지 기술에 대한 구체적인 설명이, 본 발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략하기로 한다.
도 1은 종래의 SC-FDE 전송 구조와 수신과정을 도시한 도면이다. 도 1에 도시된 바와 같이, 하나의 SC-FDE 블록은 CP(Cyclic Prefix), 파일럿, 데이터로 구성된다. SC-FDE는 단일반송파 전송 구조로 OFDM과 달리 송신기에 IFFT(Inverse Fast Fourier Transform) 과정이 존재하지 않는다.
이때, CP의 길이는
Figure pat00010
이며 데이터의 마지막
Figure pat00011
개 심볼이다. 파일럿과 데이터의 길이는 각각
Figure pat00012
,
Figure pat00013
이다. 파일럿과 데이터 길이의 합은 N(
Figure pat00014
) 이다.
Figure pat00015
은 수신기에서의 FFT(Fast Fourier Transform) 크기이다. 수신기에서는 파일럿을 이용하여 먼저 시간영역 채널추정을 수행한다. 추정된 시간영역 채널의 임펄스 응답은 주파수 영역 채널 추정 및 등화에 사용한다. 채널을 통과하여 수신된 수신신호를
Figure pat00016
이라고 하고 채널의 임펄스 응답을
Figure pat00017
, 송신 파일럿 신호를
Figure pat00018
이라고 하면 다음의 [수학식 1]과 같이 쓸 수 있다.
[수학식 1]
Figure pat00019
여기서,
Figure pat00020
는 채널 임펄스 응답 벡터이며
Figure pat00021
,
Figure pat00022
는 채널 임펄스 응답의 길이를 의미한다.
Figure pat00023
는 가우시안 잡음을 나타내고
Figure pat00024
는 송신 파일럿 벡터로
Figure pat00025
이다. 주파수 영역 등화를 위해서는 주파수 영역 채널이 필요하나 이를 위해 먼저 시간영역 채널 추정을 수행한다. 시간영역 채널의 FFT를 통해 주파수 영역 채널을 찾을 수 있다. 시간영역 채널 추정은 최소자승 기법을 통해 수행한다.
[수학식 2]
Figure pat00026
[수학식 2]에서
Figure pat00027
이고
Figure pat00028
이다. 추청한 시간영역 채널
Figure pat00029
의 N 포인트 FFT를 통해 주파수 영역 채널
Figure pat00030
를 얻는다. 채널을 보상하는 등화는 낮은 SNR(Signal to Noise Ratio) 영역에서 성능을 향상하기 위해 MMSE(Minimum Mean Square Error) 등화를 수행한다. 등화 수식은 다음과 같다.
Figure pat00031
여기서,
Figure pat00032
은 잡음의 분산,
Figure pat00033
는 주파수 영역 수신신호이다. 등화가 수행된
Figure pat00034
는 IFFT를 통해 시간영역 신호로 변환된다.
협대역 재밍 환경에서 전술한 종래의 방식은 아래와 같은 문제점이 있다.
군 작전 중에는 통신에 사용되고 있는 주파수가 적에게 노출될 수 있고, 적은 악의적인 목적으로 해당 주파수에 전파공격, 즉 재머 공격을 가할 수 있다.
SC-FDE 통신이 재머 공격을 받을 경우, 시간영역 신호의 낮은 SINR(Signal to Interference plus Noise Ratio) 때문에 시간영역 채널 추정이 제대로 수행될 수 없고 이에 따라 등화도 역시 제대로 수행될 수 없어 통신이 어려워진다.
또한, 보편적인 SC-FDE 전송 구조에서는 이동환경에서 채널추정을 위해 매 SC-FDE 블록마다 파일럿을 삽입하며, 이 때문에 파일럿 오버헤드가 큰 문제도 있다. 파일럿 오버헤드는 다음의 [수학식 3]과 같이 표현된다.
[수학식 3]
pilot overhead
Figure pat00035
긴 파일럿이 사용되면 채널 추정 성능은 향상되겠지만 파일럿 오버헤드가 증가한다. 파일럿 오버헤드는 SC-FDE 전송 스펙트럼 효율을 감소시키므로 파일럿 오버헤드를 줄이면서도 채널 추정성능을 높일 수 있는 방법이 요구된다.
따라서, 이하 설명하는 본 발명의 일 실시예에서는, 파일럿을 매 SC-FDE 블록에서 전송하는 대신 가끔 전송하고, 파일럿과 파일럿 전송 사이에 여러개의 SC-FDE 데이터 블록을 전송함으로써, 파일럿 오버헤드를 감소시킬 수 있는 새로운 SC-FDE 구조를 제시하고 이에 따른 수신기에서의 채널추정 방안을 제안하고자 한다.
도 2는 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 구조를 도시한 도면이다.
도 2에 도시된 바와 같이, 본 발명의 일 실시예에 따른 구조는 파일럿을 기 설정된 시간마다 전송하여 재머가 있을 때에도 시간영역 채널 추정 없이 주파수 영역 채널 추정이 가능하도록 파일럿과 대응하는 CP(Cyclic Prefix)를 포함하여 구성된다.
이때, 파일럿의 길이는
Figure pat00036
라고 하고 CP의 길이는
Figure pat00037
라고 한다. 이로 인해 데이터 블록 뿐만아니라 채널 추정에서도 FFT를 통한 주파수 영역 채널 추정을 가능하게 한다. 데이터 블록은 길이
Figure pat00038
의 CP와 길이
Figure pat00039
의 데이터로 이루어진다.
데이터 블록에는 파일럿이 포함되지 않으므로 본 발명의 일 실시예에 따른 구조는 파일럿 전송 비율이 기존 구조 보다 훨씬 낮다. 하지만 파일럿을 가끔 전송하면 이동환경에서 시변 채널을 정확하게 추정하는데 문제가 생길 수 있다.
따라서, 본 발명의 일 실시예에서는 이 문제를 선형 보간법으로 해결하며, 각 파일럿에서 채널추정을 수행하고 파일럿과 파일럿 사이의 채널은 선형보간법을 이용하여 추정한다. 선형 보간법이 완벽한 보간법이 아니므로 고속 무선 환경에서 추정성능이 저하될 수 있지만 시뮬레이션 결과에 따르면 100 km/h 이상의 이동속도에서도 채널추정 성능의 저하가 없다는 것을 확인하였다.
도 3을 참조하면 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템(S)은, 협대역 재머 환경에서 파일럿 신호를 수신하는 수신기(100)와, 파일럿 신호를 송신하는 송신기(200)와, 수신한 파일럿 신호에서 CP를 제거하는 CP제거기(300)와, CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
Figure pat00040
)를 추출하고, 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
Figure pat00041
)를 추출하는 FFT(400), 및 두 주파수 영역 파일럿 신호(
Figure pat00042
,
Figure pat00043
)로부터 선형보간을 통해 각각 주파수 영역 채널(
Figure pat00044
)을 추정하는 채널 추정기(500)를 포함하여 구성된다.
구체적으로, 수신기(100)가 협대역 재머 환경에서 수신한 신호는 [수학식 4]와 같이 표현할 수 있고, 여기서
Figure pat00045
은 협대역 재머를 나타낸다.
[수학식 4]
Figure pat00046
CP제거기(300)는 수신기(100)로부터 파일럿 신호에서 CP를 제거하되, CP와 파일럿이 포함된 파일럿 신호로부터 CP의 길이(
Figure pat00047
)를 제거한다.
FFT(400)는 CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
Figure pat00048
)를 추출하고, 송신기(200)가 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
Figure pat00049
)를 추출한다.
이때, 추출한 주파수 영역 파일럿 신호는 각각 아래의 수학식과 같이 표현할 수 있다.
Figure pat00050
Figure pat00051
그리고, 채널 추정기(500)가 두 주파수 영역 파일럿 신호(
Figure pat00052
,
Figure pat00053
)로부터 선형보간을 통해 각각 주파수 영역 채널을 추정하며, 주파수 영역 채널 추정값(
Figure pat00054
)은 아래의 수학식과 같이 표현할 수 있다.
Figure pat00055
구체적으로, 채널 추정기(500)는 파일럿 사이의 데이터 블록에서 채널을 추정하기 위해 선형보간을 이용하여 채널을 추정하는데, 이때, 두 파일럿 사이의 무선채널은 시간에 따라 선형으로 변한다고 가정한다.
두 개의 파일럿 사이에 M개의 데이터 블록이 있다고 상정하고, 데이터의 앞쪽 파일럿을 0번째 블록이라고 하고 뒤쪽 파일럿을 M+1번째 블록이라고 상정한다.
m번째(
Figure pat00056
) 데이터 블록의
Figure pat00057
번째 주파수 영역 채널 특성을
Figure pat00058
라고 표현한다. 첫 번째 파일럿과 두 번째 파일럿에서 의 채널 추정 값은 각각
Figure pat00059
와
Figure pat00060
라고 표현한다. m번째 데이터 블록의 채널은 다음과 같이 선형보간법으로 구하면 아래의 [수학식 5]와 같이 도출된다.
[수학식 5]
Figure pat00061
이때, 파일러 오버헤드는 [수학식 6]과 같다.
[수학식 6]
pilot overhead
Figure pat00062
전술한 바와 같은 본 발명의 일 실시예에 따르면 종래의 SC-FDE 구조보다 파일럿 오버헤드를 1/M로 줄일 수 있다.
아울러, 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템(S)은, 협대역 재머의 존재여부를 감지하는 재머 감지기(600)를 더 포함하여 구성된다.
도 4를 참조하면, 재머 감지기(600)는 FFT(400)에 의해 추출된 주파수 영역 파일럿 신호(
Figure pat00063
)가 기 설정된 값을 초과하는 경우, 주파수에 협대역 재머가 존재하는 것으로 판단한다.
또한, 재머 감지기(600)는 채널 추정기(500)에 의해 추정된 주파수 영역 채널 추정값(
Figure pat00064
)이 기 설정된 값을 초과하는 경우, 주파수에 협대역 재머가 존재하는 것으로 판단한다.
특정 주파수에 협대역 재머가 존재하는 경우 해당 주파수에서 채널 추정 값은 기 설정된 값보다 큰 값이 관찰되게 되는데, 이는 해당 주파수의
Figure pat00065
에서 큰 값이 관찰될 것이기 때문이다. 이 경우 해당
Figure pat00066
도 큰 값이 나타나게 된다.
이때, 등화를 수행하기 위해 수신신호를 추정한 채널로 나누면 재머가 존재하는 주파수의 신호는 자연스럽게 크기가 줄어든다.
일반적으로 재머가 위치한 주파수를 알면 그 위치를 0으로 만드는 것이 가장 좋은 방법인데 본 발명의 일 실시예에 따른 구조는 등화 과정에서 자연스럽게 0으로 만드는 널링효과가 발생한다.
따라서, 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 구조에 의하면, 재머의 주파수를 추정할 필요 없이 등화의 과정에서 재머의 영향이 줄어들게 되며, 이에 따라 재머의 존재유무를 따로 추정할 필요가 없게 된다.
한편, 도 5는 본 발명의 일 실시예에 따른 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템의 모의실험 환경을 도시한 블록도이다.
먼저, 송신기는 이진 데이터를 생성하고 에러 정정을 위해 FEC(forward error correction) 인코딩을 수행한다.
이어서, 무선 채널 환경에서 발생하기 쉬운 군집에러를 방지하기 위해 데이터의 순서를 일정단위로 재배열 시키는 인터리빙(Interleaving)을 수행한다.
뒤이어, QPSK 변조를 수행하고 블록 간에 발생하는 간섭을 방지하고 주파수 영역 등화를 수행하기 위해 CP와 파일럿을 삽입하여 송신한다.
이때, 송신된 신호는 채널을 통과하여 수신되는데, 협대역 재머가 존재할 경우 송신신호에 협대역 재머가 더해져 수신된다.
이어서, 수신기가 주파수 영역 채널 추정 및 등화를 수행하기 위해 수신신호의 두 개의 파일럿을 FFT 하여 주파수 영역 채널을 구한다.
그리고, 채널 등화를 수행한다. 이에 따라 채널 보상된 신호는 IFFT가 수행되고 Soft decision, 디인터리빙, 및 FEC 디코딩을 순차적으로 진행하여 데이터를 복원한다.
[표 1]
Figure pat00067

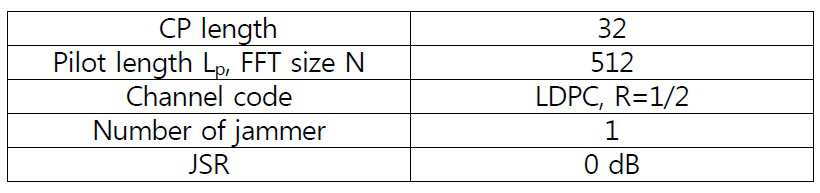

상기 [표 1]은 모의실험에 사용한 자세한 파라미터를 나타낸다. 여기서 CP 길이는 심볼(
Figure pat00068
=32), 파일럿 길이 및 FFT 크기는 512
Figure pat00069
이다. 채널코드는 코드율이 1/2인 LDPC(Low-density Parity-check) 코드를 사용하였다. 협대역 재머가 존재하는 환경을 위해 1개의 협대역 재머를 고려하였으며 JSR(Jammer to Signal Ratio)은 0 dB로 고정하였다.
도 6은 도 5에 도시된 환경을 토대로 주파수 영역에서 이상적인 채널과 협대역 재머가 존재할 때 추정된 채널을 도시한 도면이다.
파란 점선은 추정된 채널을 나타내고 빨간 실선은 이상적인 채널을 나타낸다. 재머의 위치 및 크기를 포함하여 이상적인 채널과 추정 채널이 거의 일치함을 확인할 수 있다.
도 7은 M=3 인 경우 추정된 채널, 즉 2개의 파일럿 사이에 3개의 데이터 블록이 존재하는 경우 각 주파수에서 채널 추정값을 보인다. 512 개의 FFT 포인트 중 편의를 위해 협대역 재머가 존재하는 주파수 범위만을 보이고 있다.
선형 보간법을 통해 두 파일럿의 채널 추정값을 이용하여 등간격으로 등분하여 데이터 블록의 채널을 추정하고 있음을 확인할 수 있다.
도 8은 이동속도가 100[km/h] 일 때의 페이딩 환경에서 협대역 재머의 유무 및 데이터 블록의 수 M 에 따른 BER(Bit Error Ratio) 성능을 보인다. 협대역 재머가 존재할 때 기존의 SC-FDE 구조의 성능도 같이 나타내었다.
페이딩 채널 모델은 7-path Rayleigh 모델이며 각 다중경로 별 전력은 [0.73, 0.031, 0.034, 0.051, 0.061, 0.042, 0.051] 이고, 다중 경로 지연은 [0, 1.6, 3.2, 4.8, 6.4, 8.0, 9.6]
Figure pat00070
이다.
모의실험 결과에 따르면 협대역 재머가 존재할 때 기존의 SC-FDE 구조의 성능이 크게 저하되는 것을 확인할 수 있다. 하지만 제안하는 SC-FDE 구조는 협대역 재머가 존재할 때 기존의 구조보다 성능이 월등하게 향상됨을 보인다. 협대역 재머가 존재하지 않을 때보다 약 2 dB 정도 성능이 떨어지지만, 기존 구조는 거의 통신할 수 없음을 고려하면 상대적으로 우수한 성능을 보인다.
이와 같은 모의실험 결과는 제안된 SC-FDE 구조가 협대역 재머가 존재하는 경우에도 통신을 가능하게 할 뿐만 아니라 파일럿 오버헤드를 줄여 통신 신뢰성과 주파수 효율을 모두 높일 수 있음을 보인다.
전술한 바와 같이, 본 발명의 일 실시예에 따르면, 시간영역 채널 추정 없이 주파수 채널 추정을 수행하고 선형 보간법을 이용함으로써 협대역 재머 또는 간섭 신호가 존재하는 환경에서 기존 구조보다 우수한 성능을 보였으며 파일럿 오버헤드 역시 기존 방식보다 줄일 수 있음을 확인하였다. 따라서, 제안하는 SC-FDE 구조는 군사 통신 시스템이나 무인 항공기와 같은 안전이 중요시되는 시스템에 적용할 수 있다.
이상에서 대표적인 실시예를 통하여 본 발명을 상세하게 설명하였으나, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자는 상술한 실시예에 대하여 본 발명의 범주에서 벗어나지 않는 한도 내에서 다양한 변형이 가능함을 이해할 것이다. 그러므로 본 발명의 권리 범위는 설명한 실시예에 국한되어 정해져서는 안 되며, 후술하는 특허청구범위뿐만 아니라 특허청구범위와 균등 개념으로부터 도출되는 모든 변경 또는 변형된 형태에 의하여 정해져야 한다.
S: 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템
100: 수신기
200: 송신기
300: CP제거기
400: FFT
500: 채널 추정기
600: 재머 감지기

Claims (4)

  1. 협대역 재머 환경에서 파일럿 신호를 수신하는 수신기;
    파일럿 신호를 송신하는 송신기;
    수신한 파일럿 신호에서 CP를 제거하는 CP제거기;
    CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
    Figure pat00071
    )를 추출하고, 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
    Figure pat00072
    )를 추출하는 FFT; 및
    두 주파수 영역 파일럿 신호(
    Figure pat00073
    ,
    Figure pat00074
    )로부터 선형보간을 통해 각각 주파수 영역 채널(
    Figure pat00075
    )을 추정하는 채널 추정기를
    포함하는 것을 특징으로 하는 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템.
  2. 제1항에 있어서,
    상기 CP제거기는,
    상기 수신기로부터 파일럿 신호에서 CP를 제거하되,
    상기 파일럿 신호에서 파일럿의 길이(
    Figure pat00076
    )로부터 CP의 길이(
    Figure pat00077
    )를 제거하는 것을 특징으로 하는 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템.
  3. 제1항에 있어서,
    상기 FFT는,
    CP가 제거된 파일럿 신호에서 주파수 영역 파일럿 신호(
    Figure pat00078
    )를 추출하고, 상기 송신기가 송신한 파일럿 신호로부터 주파수 영역 파일럿 신호(
    Figure pat00079
    )를 추출하는 것을 특징으로 하는 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템.
  4. 제1항에 있어서,
    상기 FFT에 의해 추출된 주파수 영역 파일럿 신호(
    Figure pat00080
    가 기 설정된 값을 초과하는 경우, 주파수에 협대역 재머가 존재하는 것으로 판단하는 재머 감지기를
    더 포함하는 것을 특징으로 하는 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 SC-FDE 송수신 시스템.
KR1020180166248A 2018-12-20 2018-12-20 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 sc-fde 송수신 시스템 Ceased KR20200077079A (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020180166248A KR20200077079A (ko) 2018-12-20 2018-12-20 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 sc-fde 송수신 시스템

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020180166248A KR20200077079A (ko) 2018-12-20 2018-12-20 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 sc-fde 송수신 시스템

Publications (1)

Publication Number Publication Date
KR20200077079A true KR20200077079A (ko) 2020-06-30

Family

ID=71120872

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020180166248A Ceased KR20200077079A (ko) 2018-12-20 2018-12-20 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 sc-fde 송수신 시스템

Country Status (1)

Country Link
KR (1) KR20200077079A (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102571570B1 (ko) * 2022-12-05 2023-08-29 국방과학연구소 단일 반송파 기반 무선 통신 시스템에서 sc-fde 신호를 송수신하는 방법 및 장치

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150091370A (ko) 2012-11-29 2015-08-10 인터디지탈 패튼 홀딩스, 인크 Ofdm 시스템에서의 스펙트럼 누출 감소 방법

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150091370A (ko) 2012-11-29 2015-08-10 인터디지탈 패튼 홀딩스, 인크 Ofdm 시스템에서의 스펙트럼 누출 감소 방법

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102571570B1 (ko) * 2022-12-05 2023-08-29 국방과학연구소 단일 반송파 기반 무선 통신 시스템에서 sc-fde 신호를 송수신하는 방법 및 장치

Similar Documents

Publication Publication Date Title
US8023526B2 (en) Adaptive channel prediction apparatus and method for performing uplink pre-equalization depending on downlink channel variation in OFDM/TDD mobile communication system
CA2743371C (en) Method and system for reduced complexity channel estimation and interference cancellation for v-mimo demodulation
US8576934B2 (en) Receiving device, receiving method, and program
US8243862B2 (en) Receiver and signal receiving method thereof
EP1797690A1 (en) Receiver-site restoration of clipped signal peaks
Rodriguez-Pineiro et al. Experimental validation of ICI-aware OFDM receivers under time-varying conditions
CN104580058B (zh) 一种ofdm系统子载波间干扰自消除方法
CN101548478A (zh) 用于增强接收器干扰缓解性能的传输信令技术
KR102312579B1 (ko) 비직교 파형을 갖는 다중 반송파 시스템에서 간섭 성분을 구성하고 채널을 추정하는 방법 및 장치
JP2024013626A (ja) パイロット信号の多重方法、ｏｆｄｍ信号の復調方法、無線基地局及び端末
KR20200077079A (ko) 협대역 간섭신호 대응 및 파일럿 오버헤드 감소를 위한 sc-fde 송수신 시스템
US8693565B2 (en) Method and device for transmitting and receiving signal in wireless communication system
Nguyen et al. Performance evaluation of channel estimation methods for 5G NR uplink control channel in the scenario of low signal-to-noise ratios
KR101987271B1 (ko) 협대역 간섭신호 제거를 위한 단일 반송파 송수신 시스템
Su et al. Case study of 3GPP LTE and IEEE 802.11 p systems for ship ad-hoc network
Nasreddine et al. Channel estimation for downlink LTE system based on LAGRANGE polynomial interpolation
CN110493155B (zh) Ofdm多载波加权解码系统
KR102168896B1 (ko) 다중 수신안테나를 이용한 부반송파 패킹기반의 채널추정장치 및 그 채널추정방법
Bello et al. Time domain phase noise mitigation in OFDM systems for sub-THz bands
US8023593B2 (en) Methods and apparatus for channel estimation for wideband OFDM communication systems
KR20080107551A (ko) 가상 부반송파 환경에서의 채널 추정 방법
Motosugi et al. Fast Fading Compensation by Frame Splitting and Decision Directed Channel Extrapolation for OFDM
KR101056276B1 (ko) 협력 ｓｔｂｃ－ｏｆｄｍ 시스템을 위한 반복적 ｉｃｉ 제거 방법
US12341634B2 (en) Method and apparatus for transmitting and receiving SC-FDE signal in single carrier-based wireless communication system
US20240356781A1 (en) Wireless communication device, system, method, and non-transitory computer-readable medium

Legal Events

Date Code Title Description
PA0109 Patent application

Patent event code: PA01091R01D

Comment text: Patent Application

Patent event date: 20181220

PA0201 Request for examination
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20200103

Patent event code: PE09021S01D

AMND Amendment
PG1501 Laying open of application
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20200702

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20200103

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

X091 Application refused [patent]
AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20200702

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20200227

Comment text: Amendment to Specification, etc.

PX0601 Decision of rejection after re-examination

Comment text: Decision to Refuse Application

Patent event code: PX06014S01D

Patent event date: 20200810

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20200731

Comment text: Decision to Refuse Application

Patent event code: PX06011S01I

Patent event date: 20200702

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20200227

Comment text: Notification of reason for refusal

Patent event code: PX06013S01I

Patent event date: 20200103

X601 Decision of rejection after re-examination
