KR20200083262A - 감광성 수지 조성물, 적층체 및 패턴 형성 방법 - Google Patents

감광성 수지 조성물, 적층체 및 패턴 형성 방법 Download PDF

Info

Publication number
KR20200083262A
KR20200083262A KR1020190173616A KR20190173616A KR20200083262A KR 20200083262 A KR20200083262 A KR 20200083262A KR 1020190173616 A KR1020190173616 A KR 1020190173616A KR 20190173616 A KR20190173616 A KR 20190173616A KR 20200083262 A KR20200083262 A KR 20200083262A
Authority
KR
South Korea
Prior art keywords
group
photosensitive resin
independently
resin composition
integer
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Pending
Application number
KR1020190173616A
Other languages
English (en)
Inventor
구미코 하야시
미치히로 스고
Original Assignee
신에쓰 가가꾸 고교 가부시끼가이샤
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 신에쓰 가가꾸 고교 가부시끼가이샤 filed Critical 신에쓰 가가꾸 고교 가부시끼가이샤
Publication of KR20200083262A publication Critical patent/KR20200083262A/ko
Pending legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/48—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms
    • C08G77/50—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms by carbon linkages
    • C08G77/52—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms by carbon linkages containing aromatic rings
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/075—Silicon-containing compounds
    • G03F7/0757—Macromolecular compounds containing Si-O, Si-C or Si-N bonds
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/075—Silicon-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G77/00—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule
    • C08G77/48—Macromolecular compounds obtained by reactions forming a linkage containing silicon with or without sulfur, nitrogen, oxygen or carbon in the main chain of the macromolecule in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms
    • C08G77/54—Nitrogen-containing linkages
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/14—Peroxides
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D183/00—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers
    • C09D183/14—Coating compositions based on macromolecular compounds obtained by reactions forming in the main chain of the macromolecule a linkage containing silicon, with or without sulfur, nitrogen, oxygen, or carbon only; Coating compositions based on derivatives of such polymers in which at least two but not all the silicon atoms are connected by linkages other than oxygen atoms
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/0045—Photosensitive materials with organic non-macromolecular light-sensitive compounds not otherwise provided for, e.g. dissolution inhibitors
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/038—Macromolecular compounds which are rendered insoluble or differentially wettable
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/20—Exposure; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/16—Coating processes; Apparatus therefor
    • G03F7/162—Coating on a rotating support, e.g. using a whirler or a spinner
    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/26—Processing photosensitive materials; Apparatus therefor
    • G03F7/30—Imagewise removal using liquid means

Landscapes

  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Organic Chemistry (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Wood Science & Technology (AREA)
  • Materials For Photolithography (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Exposure And Positioning Against Photoresist Photosensitive Materials (AREA)
  • Epoxy Resins (AREA)

Abstract

[과제] 유연성을 유지하면서, 소성 변형하기 어려운 감광성 수지 피막을 부여할 수 있는 실리콘 골격 함유 폴리머를 포함하는 감광성 수지 조성물, 해당 조성물을 사용하여 얻어지는 적층체 및 해당 조성물을 사용하는 패턴 형성 방법을 제공한다.
[해결수단] (A) 실리콘 골격 함유 폴리머, (B) 광 산 발생제, 및 (C) 과산화물을 포함하는 감광성 수지 조성물.

Description

감광성 수지 조성물, 적층체 및 패턴 형성 방법{PHOTOSENSITIVE RESIN COMPOSITION, LAMINATE, AND PATTERN FORMING PROCESS}
본 발명은 감광성 수지 조성물, 적층체 및 패턴 형성 방법에 관한 것이다.
종래, 감광성을 갖는 반도체 소자 보호막이나 다층 프린트 기판용 절연막으로는, 감광성 폴리이미드 조성물, 감광성 에폭시 수지 조성물, 감광성 실리콘 조성물 등이 이용되어 왔다. 이러한 기판이나 회로의 보호용으로 적용되는 감광성 재료로서, 특히 가요성이 우수한 감광성 실리콘 조성물이 제안되어 있다(특허문헌 1). 이 감광성 실리콘 조성물은, 저온에서 경화 가능하고, 또한 내습 접착성 등의 신뢰성이 우수한 피막을 형성할 수 있지만, N-메틸-2-피롤리돈과 같은 용해력이 강한 포토레지스트 박리액 등에 대한 내약품성이 떨어진다는 문제가 있었다.
그것에 대하여, 실페닐렌 골격 함유 실리콘형 폴리머를 주성분으로 한 감광성 실리콘 조성물이 제안되어 있다(특허문헌 2). 이 감광성 실리콘 조성물은, 포토레지스트 박리액 등에 대한 내약품성이 향상되지만, 히트 사이클 시험(-25℃에서 10분간 유지, 125℃에서 10분간 유지를 1,000사이클 반복함) 시에 기판으로부터 경화물이 박리되거나, 경화물에 균열이 생기거나 하는 등의 문제가 있어, 신뢰성의 가일층 향상이 요망되고 있다.
또한, 반도체의 보호막이나 절연막으로서뿐만 아니라, 광학 부재 등의 부품으로서 사용될 때에는, 신뢰성은 물론, 일정한 힘을 가한 후에도, 원래의 형상으로 되돌아갈 것이 요구된다. 그 때문에 소성 변형률이 낮은 재료가 요구되고 있다. 그러나, 중합체의 골격에 포함되어 있는 실리콘 골격이 나선 구조를 취하기 때문에, 변형하기 쉽다. 필러와 유기 과산화물을 경화제로서 첨가함으로써 강도가 올라가기는 하지만, 그러면 실리콘 골격의 유연성을 유지할 수 없다. 그 때문에, 유연성을 유지한 채, 소성 변형률이 낮은 재료가 요구되고 있다.
일본 특허 공개 제2002-88158호 공보 일본 특허 공개 제2012-001668호 공보
본 발명은 상기 사정을 감안하여 이루어진 것으로, 유연성을 유지하면서, 소성 변형하기 어려운 감광성 수지 피막을 부여할 수 있는 실리콘 골격 함유 폴리머를 포함하는 감광성 수지 조성물, 해당 조성물을 사용하여 얻어지는 적층체, 및 해당 조성물을 사용하는 패턴 형성 방법을 제공하는 것을 목적으로 한다.
본 발명자들은, 상기 목적을 달성하기 위해 예의 검토를 거듭한 결과, 분자 중에 비닐기를 갖지 않는 실리콘 골격 함유 폴리머에 있어서, 실리콘 골격 함유 폴리머 측쇄의 탄화수소간에서의 가교를 형성시키기 위해 과산화물의 수소 인발능을 사용함으로써 실록산 골격끼리 가교하는 것에 의해 나선 구조의 신장을 방지하고, 실리콘의 유연성은 유지한 채, 소성 변형하기 어려운 감광성 수지 조성물을 얻을 수 있다는 것을 알아내어, 본 발명을 이루기에 이르렀다.
따라서, 본 발명은 하기 감광성 수지 조성물, 적층체 및 패턴 형성 방법을 제공한다.
1. (A) 실리콘 골격 함유 폴리머,
(B) 광 산 발생제, 및
(C) 과산화물
을 포함하는 감광성 수지 조성물.
2. (A) 실리콘 골격 함유 폴리머가, 하기 식 (a1) 내지 (a4) 및 (b1) 내지 (b4)로 표시되는 반복 단위를 포함하는 것인 1의 감광성 수지 조성물.
Figure pat00001
[식 중, R1 내지 R4는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. m은 1 내지 600의 정수이다.
a1 내지 a4 및 b1 내지 b4는 0≤a1<1, 0≤a2<1, 0≤a3<1, 0≤a4<1, 0≤b1<1, 0≤b2<1, 0≤b3<1, 0≤b4<1, 0<a1+a2+a3+a4<1, 0<b1+b2+b3+b4<1 및 a1+a2+a3+a4+b1+b2+b3+b4=1을 만족하는 수이다.
X1은 하기 식 (X1)로 표시되는 2가의 기이다. X2는 하기 식 (X2)로 표시되는 2가의 기이다. X3은 하기 식 (X3)으로 표시되는 2가의 기이다. X4는 하기 식 (X4)로 표시되는 2가의 기이다.
Figure pat00002
(식 중, Z1은 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R11 및 R12는 각각 독립적으로 수소 원자 또는 메틸기이다. R13 및 R14는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. p1 및 p2는 각각 독립적으로 0 내지 7의 정수이다. q1 및 q2는 각각 독립적으로 0 내지 2의 정수이다.)
Figure pat00003
(식 중, Z2는 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R21 및 R22는 각각 독립적으로 수소 원자 또는 메틸기이다. R23 및 R24는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. r1 및 r2는 각각 독립적으로 0 내지 7의 정수이다. s1 및 s2는 각각 독립적으로 0 내지 2의 정수이다.)
Figure pat00004
(식 중, R31 및 R32는 각각 독립적으로 수소 원자 또는 메틸기이다. t1 및 t2는 각각 독립적으로 0 내지 7의 정수이다.)
Figure pat00005
(식 중, R41 및 R42는 각각 독립적으로 수소 원자 또는 메틸기이다. R43 및 R44는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. u1 및 u2는 각각 독립적으로 0 내지 7의 정수이다. v는 0 내지 600의 정수이다.)]
3. (C) 과산화물이, 퍼옥시케탈, 하이드로퍼옥사이드, 디알킬퍼옥사이드, 디아실퍼옥사이드, 퍼옥시에스테르 및 퍼옥시디카르보네이트로부터 선택되는 유기 과산화물인 1 또는 2의 감광성 수지 조성물.
4. (C) 과산화물의 함유량이 (A) 실리콘 골격 함유 폴리머 100질량부에 대하여 0.1 내지 50질량부인 1 내지 3 중 어느 것의 감광성 수지 조성물.
5. 또한, (D) 가교제를 포함하는 1 내지 4 중 어느 것의 감광성 수지 조성물.
6. 또한, (E) 용제를 포함하는 1 내지 5 중 어느 것의 감광성 수지 조성물.
7. 또한, (F) ??처를 포함하는 1 내지 6 중 어느 것의 감광성 수지 조성물.
8. 개구 폭이 10 내지 100㎛이며, 또한 깊이가 10 내지 120㎛인 홈 및 구멍 중 어느 한쪽 또는 양쪽을 갖는 기판과, 해당 기판 상에 1 내지 7 중 어느 것의 감광성 수지 조성물로부터 얻어지는 감광성 수지 피막을 구비하는 적층체.
9. (i) 1 내지 7 중 어느 것의 감광성 수지 조성물을 사용하여, 기판 상에 감광성 수지 피막을 형성하는 공정,
(ii) 상기 감광성 수지 피막을 노광하는 공정, 및
(iii) 상기 노광한 감광성 수지 피막을 현상액을 사용하여 현상하는 공정
을 포함하는 패턴 형성 방법.
10. 또한, (iv) 현상에 의해 패턴이 형성된 감광성 수지 피막을 100 내지 250℃의 온도에서 후경화하는 공정을 포함하는 9의 패턴 형성 방법.
11. 상기 기판이, 개구 폭이 10 내지 100㎛이며, 또한 깊이가 10 내지 120㎛인 홈 및 구멍 중 어느 한쪽 또는 양쪽을 갖는 것인 9 또는 10의 패턴 형성 방법.
본 발명의 감광성 수지 조성물을 사용함으로써, 용이하게 피막을 형성할 수 있고, 해당 피막은, 내광성이 우수하고, 또한 미세 가공에도 우수한 성능을 가지며, 양호한 신뢰성(밀착성, 내균열성), 해상성, 가요성을 갖는 감광성 수지 피막의 형성 재료로서 사용할 수 있다.
본 발명의 감광성 수지 조성물은 (A) 실리콘 골격 함유 폴리머, (B) 광 산 발생제 및 (C) 과산화물을 포함하는 것이다.
[(A) 실리콘 골격 함유 폴리머]
(A) 성분의 에폭시기 및/또는 페놀성 히드록시기 함유 실리콘 수지로서는, 특별히 한정되지 않지만, 하기 식 (a1) 내지 (a4) 및 (b1) 내지 (b4)로 표시되는 반복 단위(이하, 각각 반복 단위 a1 내지 a4 및 b1 내지 b4라고도 한다.)를 포함하는 것이 바람직하다.

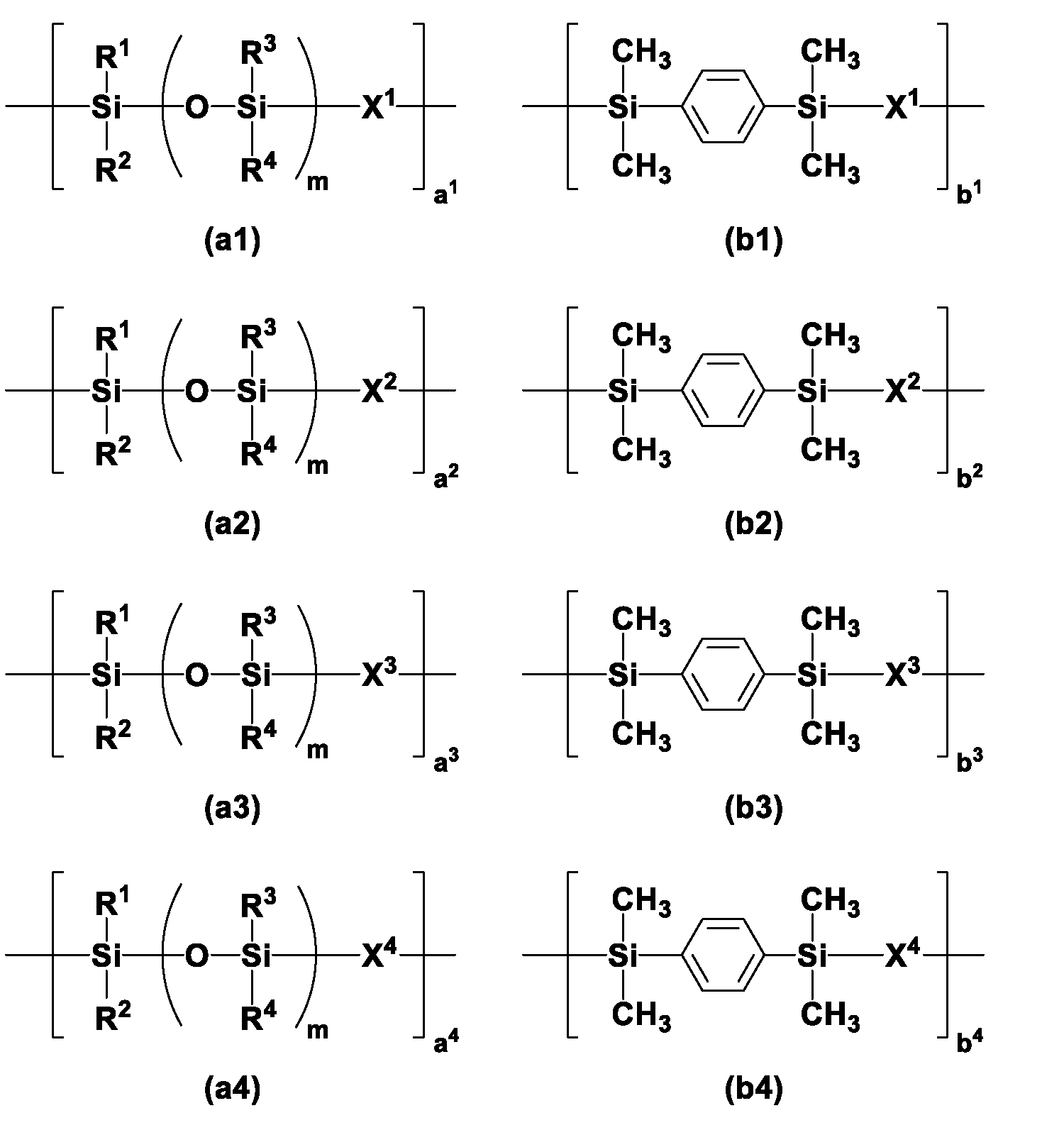

Figure pat00006
식 (a1) 내지 (a4) 중, R1 내지 R4는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. m은 1 내지 600의 정수이다. m이 2 이상인 정수일 때, 각 R3은 서로 동일하거나 상이해도 되며, 각 R4는 서로 동일해도 되고 상이해도 된다. 반복 단위 a1 내지 a4 중, 실록산 단위가 2 이상 있는 경우, 각 실록산 단위는 모두 동일해도 되고, 2종 이상의 상이한 실록산 단위를 포함하고 있어도 된다. 2종 이상의 상이한 실록산 단위를 포함하는 경우(즉, m이 2 이상인 정수일 때), 실록산 단위가 랜덤하게 결합한 것이어도 되고 교대로 결합한 것이어도 되며, 동종의 실록산 단위의 블록을 복수 포함하는 것이어도 된다.
상기 1가 탄화수소기는, 직쇄상, 분지상, 환상의 어느 것이어도 되고, 그의 구체예로서는, 메틸기, 에틸기, 프로필기, 헥실기, 시클로헥실기, 이들의 구조 이성체 등의 알킬기, 페닐기 등의 아릴기 등을 들 수 있다. 이들 중, 메틸기 및 페닐기가 원료의 입수 용이함으로부터 바람직하다.
식 중, m은 1 내지 600의 정수이지만, 1 내지 400의 정수가 바람직하고, 1 내지 200의 정수가 보다 바람직하다.
식 (a1) 및 (b1) 중, X1은 하기 식 (X1)로 표시되는 2가의 기이다.

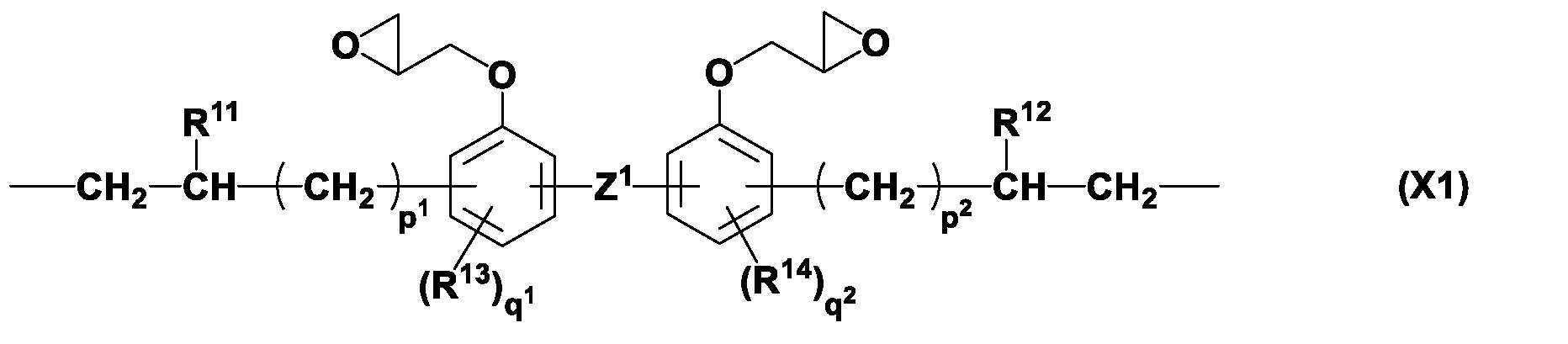

Figure pat00007
식 (X1) 중, Z1은 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R11 및 R12는 각각 독립적으로 수소 원자 또는 메틸기이다. R13 및 R14는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. p1 및 p2는 각각 독립적으로 0 내지 7의 정수이다. q1 및 q2는 각각 독립적으로 0 내지 2의 정수이다.
상기 알킬기는, 직쇄상, 분지상, 환상의 어느 것이어도 되고, 그의 구체예로서는, 메틸기, 에틸기, 프로필기, 부틸기, 이들의 구조 이성체 등을 들 수 있다. 상기 알콕시기로서는, 직쇄상, 분지상, 환상의 어느 것이어도 되고, 그의 구체예로서는, 메톡시기, 에톡시기, 프로폭시기, 부톡시기, 이들의 구조 이성체 등을 들 수 있다.
식 (a2) 및 (b2) 중, X2는 하기 식 (X2)로 표시되는 2가의 기이다.

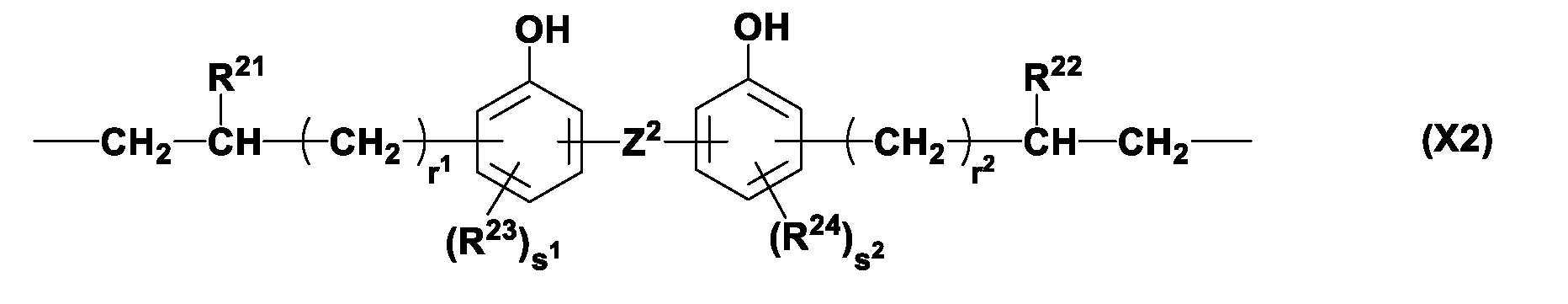

Figure pat00008
식 (X2) 중, Z2는 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R21 및 R22는 각각 독립적으로 수소 원자 또는 메틸기이다. R23 및 R24는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. r1 및 r2는 각각 독립적으로 0 내지 7의 정수이다. s1 및 s2는 각각 독립적으로 0 내지 2의 정수이다. 상기 알킬기 및 알콕시기로서는, 전술한 것과 동일한 것을 들 수 있다.
식 (a3) 및 (b3) 중, X3은 하기 식 (X3)으로 표시되는 2가의 기이다.

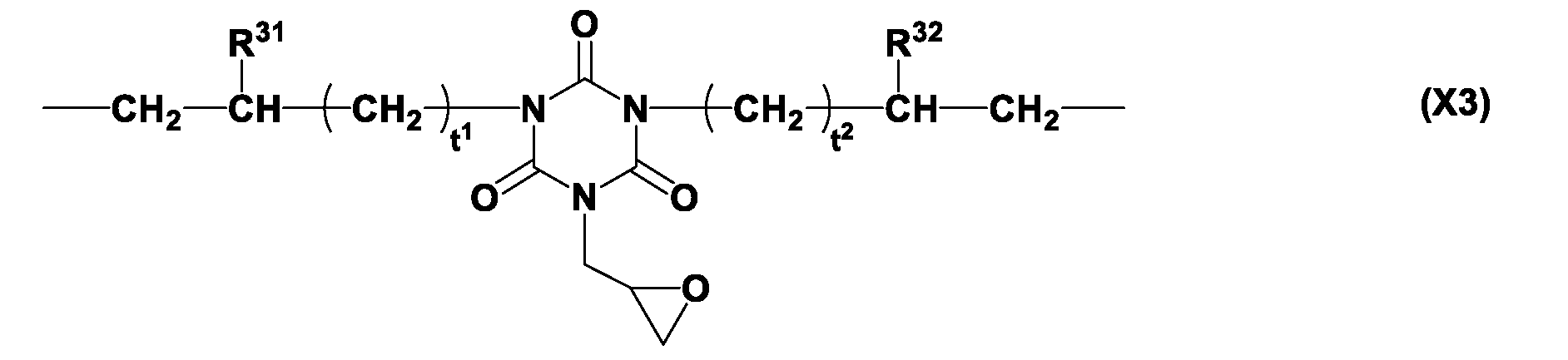

Figure pat00009
식 (X3) 중, R31 및 R32는 각각 독립적으로 수소 원자 또는 메틸기이다. t1 및 t2는 각각 독립적으로 0 내지 7의 정수이다.
식 (a4) 및 (b4) 중, X4는 하기 식 (X4)로 표시되는 2가의 기이다.

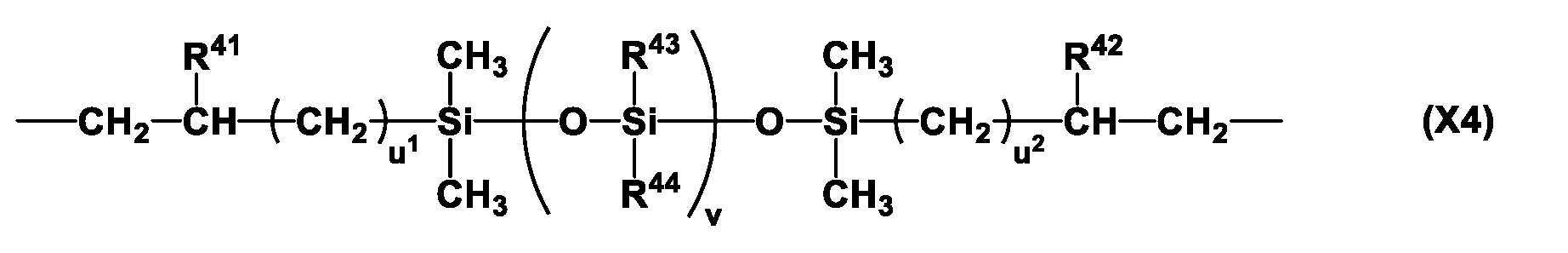

Figure pat00010
식 (X4) 중, R41 및 R42는 각각 독립적으로 수소 원자 또는 메틸기이다. R43 및 R44는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. u1 및 u2는 각각 독립적으로 0 내지 7의 정수이다. v는 0 내지 600의 정수이지만, 0 내지 400의 정수가 바람직하고, 0 내지 200의 정수가 보다 바람직하다. 상기 1가 탄화수소기로서는, R1 내지 R4의 설명에 있어서 설명한 것과 동일한 것을 들 수 있다. 식 (X4)로 표시되는 기에 있어서, v가 2 이상인 정수일 때, 첨자 v로 나타내는 실록산 단위는, 랜덤하게 결합한 것이어도 되고 교대로 결합한 것이어도 되며, 동종의 실록산 단위의 블록을 복수 포함하는 것이어도 된다.
(A) 성분의 실리콘 골격 함유 폴리머는, 분자 중에, 에폭시기, 히드록시기 등의 가교기 또는 가교 반응이 생기는 반응점을 갖는 것이다.
(A) 성분의 실리콘 골격 함유 폴리머는, 그 중량 평균 분자량(Mw)이 3,000 내지 500,000인 것이 바람직하고, 5,000 내지 200,000인 것이 보다 바람직하다. 또한, 본 발명에 있어서 Mw는, 테트라히드로푸란을 용출 용제로서 사용한, 겔 투과 크로마토그래피(GPC)에 의한 폴리스티렌 환산 측정값이다.
식 중, a1 내지 a4 및 b1 내지 b4는, 0≤a1<1, 0≤a2<1, 0≤a3<1, 0≤a4<1, 0≤b1<1, 0≤b2<1, 0≤b3<1, 0≤b4<1, 0<a1+a2+a3+a4<1, 0<b1+b2+b3+b4<1 및 a1+a2+a3+a4+b1+b2+b3+b4=1을 만족하는 수이지만, 0≤a1≤0.8, 0≤a2≤0.8, 0≤a3≤0.8, 0≤a4≤0.8, 0≤b1≤0.95, 0≤b2≤0.95, 0≤b3≤0.95, 0≤b4≤0.95, 0.05≤a1+a2+a3+a4≤0.8, 0.2≤b1+b2+b3+b4≤0.95 및 a1+a2+a3+a4+b1+b2+b3+b4=1을 만족하는 수가 보다 바람직하고, 0≤a1≤0.7, 0≤a2≤0.7, 0≤a3≤0.7, 0≤a4≤0.7, 0≤b1≤0.9, 0≤b2≤0.9, 0≤b3≤0.9, 0≤b4≤0.9, 0.1≤a1+a2+a3+a4≤0.7, 0.3≤b1+b2+b3+b4≤0.9 및 a1+a2+a3+a4+b1+b2+b3+b4=1을 만족하는 수가 더욱 바람직하다.
전술한 각 반복 단위는, 랜덤하게 결합하고 있어도, 블록 중합체로서 결합하고 있어도 된다. 또한, 각 반복 단위 중의 실록산 단위는, 랜덤하게 결합하고 있어도, 동종의 실록산 단위의 블록을 복수 포함하는 것이어도 된다. 또한, 상기 실리콘 수지에 있어서, 실리콘(실록산 단위) 함유율은, 30 내지 80질량％인 것이 바람직하다.
(A) 성분의 실리콘 골격 함유 폴리머는, 필름 형성능을 부여하는 것으로서 기능한다. 또한, 얻어진 수지 필름은, 적층체, 기판 등에 대한 양호한 밀착성, 양호한 패턴 형성능, 내균열성 및 내열성을 갖는다.
(A) 성분의 실리콘 골격 함유 폴리머는, 1종 단독으로 사용해도 되고, 2종 이상을 병용해도 된다.
[실리콘 골격 함유 폴리머의 제조 방법]
상기 실리콘 골격 함유 폴리머는, 하기 식 (1)로 표시되는 화합물(이하, 화합물 (1)이라고도 한다.)과, 하기 식 (2)로 표시되는 화합물(이하, 화합물 (2)라고도 한다.)과, 하기 식 (3)으로 표시되는 화합물(이하, 화합물 (3)이라고도 한다.), 하기 식 (4)로 표시되는 화합물(이하, 화합물 (4)라고도 한다.), 하기 식 (5)로 표시되는 화합물(이하, 화합물 (5)라고도 한다.) 및 하기 식 (6)으로 표시되는 화합물(이하, 화합물 (6)이라고도 한다.)로부터 선택되는 적어도 1종을, 금속 촉매 존재 하, 부가 중합시킴으로써 제조할 수 있다.
Figure pat00011
(식 중, R1 내지 R4 및 m은 상기와 동일.)

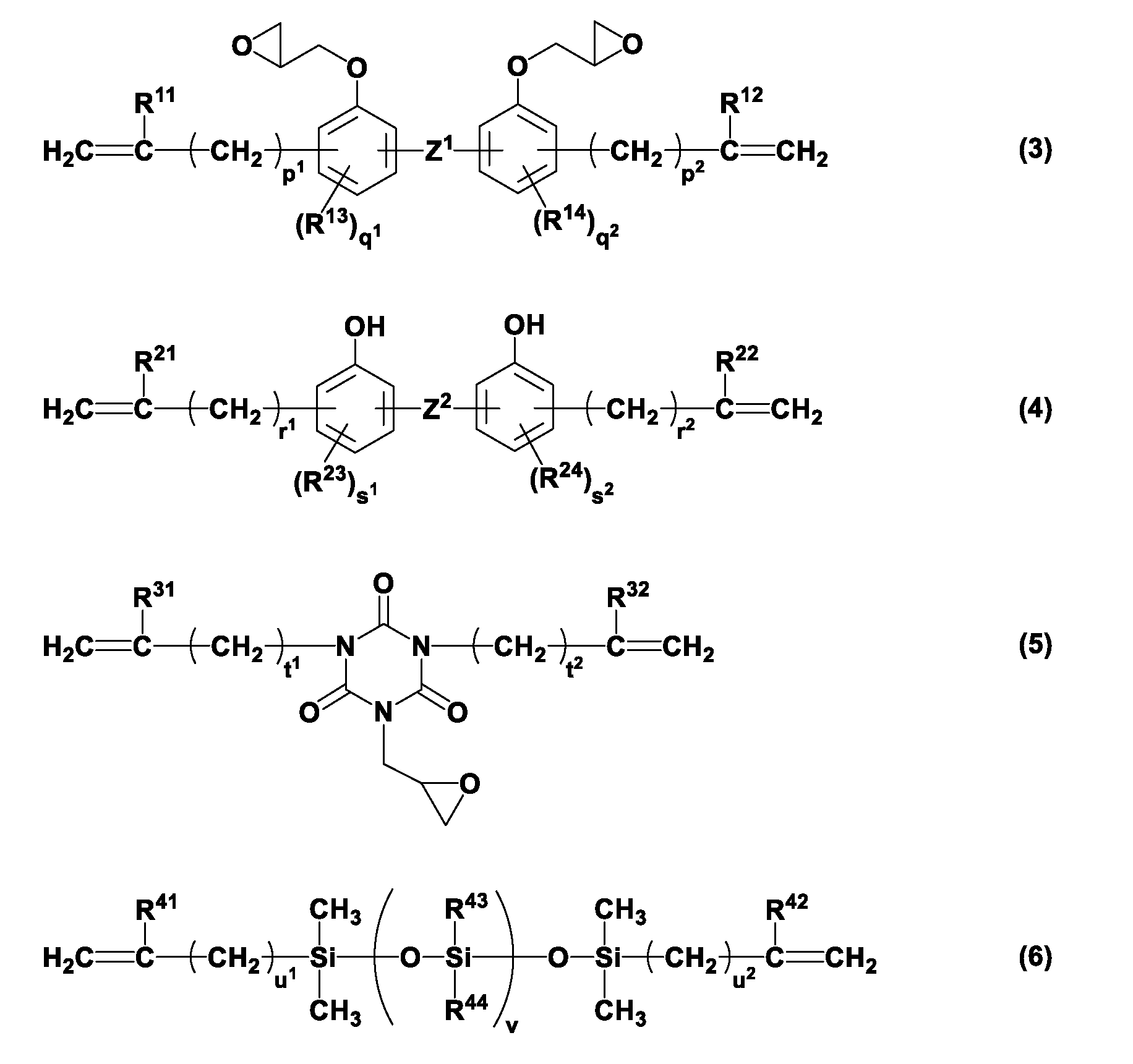

Figure pat00012
(식 중, R11 내지 R14, R21 내지 R24, R31, R32, R41 내지 R44, Z1, Z2, p1, p2, q1, q2, r1, r2, s1, s2, t1, t2, u1, u2 및 v는 상기와 동일.)
상기 금속 촉매로서는, 백금(백금흑을 포함함), 로듐, 팔라듐 등의 백금족 금속 단체; H2PtCl4ㆍxH2O, H2PtCl6ㆍxH2O, NaHPtCl6ㆍxH2O, KHPtCl6ㆍxH2O, Na2PtCl6ㆍxH2O, K2PtCl4ㆍxH2O, PtCl4ㆍxH2O, PtCl2, Na2HPtCl4ㆍxH2O(여기서, x는 0 내지 6의 정수가 바람직하고, 특히 0 또는 6이 바람직하다.) 등의 염화백금, 염화백금산 및 염화백금산염; 알코올 변성 염화백금산(예를 들어, 미국 특허 제3,220,972호 명세서에 기재된 것); 염화백금산과 올레핀의 착체(예를 들어, 미국 특허 제3,159,601호 명세서, 미국 특허 제3,159,662호 명세서 및 미국 특허 제3,775,452호 명세서에 기재된 것); 백금흑이나 팔라듐 등의 백금족 금속을 알루미나, 실리카, 카본 등의 담체에 담지시킨 것; 로듐-올레핀 착체; 클로로트리스(트리페닐포스핀)로듐(소위 윌킨슨 촉매); 염화백금, 염화백금산 또는 염화백금산염과 비닐기 함유 실록산(특히, 비닐기 함유 환상 실록산)의 착체 등을 사용할 수 있다.
상기 촉매의 사용량은 촉매량이며, 통상, 화합물 (1) 내지 (6)의 총 질량 중, 0.001 내지 0.1질량％인 것이 바람직하고, 0.01 내지 0.1질량％인 것이 보다 바람직하다.
상기 부가 중합 반응에 있어서는, 필요에 따라 용제를 사용해도 된다. 용제로서는, 예를 들어 톨루엔, 크실렌 등의 탄화수소계 용제가 바람직하다.
중합 온도는, 촉매가 실활하지 않으면서, 또한 단시간에 중합의 완결이 가능하다는 관점에서, 40 내지 150℃가 바람직하고, 60 내지 120℃가 보다 바람직하다. 중합 시간은, 얻어지는 수지의 종류 및 양에 따라 상이하지만, 중합계 중에 습기의 개입을 방지하기 위해, 약 0.5 내지 100시간이 바람직하고, 0.5 내지 30시간이 보다 바람직하다. 반응 종료 후, 용제를 사용한 경우에는 이것을 증류 제거함으로써, (A) 성분의 실리콘 골격 함유 폴리머를 얻을 수 있다.
반응 방법은, 특별히 한정되지 않지만, 예를 들어 우선, 화합물 (3) 내지 (6)으로부터 선택되는 적어도 1종을 가열한 후, 그에 금속 촉매를 첨가하고, 이어서 화합물 (1) 및 화합물 (2)를 0.1 내지 5시간에 걸쳐 적하하는 방법을 들 수 있다.
각 원료 화합물은, 화합물 (3) 내지 (6)으로부터 선택되는 적어도 1종이 갖는 알케닐기의 합계에 대하여, 식 (1)로 표시되는 화합물 및 식 (2)로 표시되는 화합물이 갖는 히드로실릴기의 합계가, 몰비로, 바람직하게는 0.67 내지 1.67, 보다 바람직하게는 0.83 내지 1.25가 되도록 배합하는 것이 좋다.
상기 실리콘 골격 함유 폴리머의 Mw는, o-알릴 페놀과 같은 모노알릴 화합물 또는 트리에틸 히드로실란과 같은 모노 히드로실란이나 모노 히드로실록산을 분자량 조정제로서 사용함으로써 제어하는 것이 가능하다.
[(B) 광 산 발생제]
(B) 성분의 광 산 발생제는, 광조사에 의해 분해하고, 산을 발생시키는 것이면 특별히 한정되지 않지만, 파장 190 내지 500㎚의 광을 조사함으로써 산을 발생시키는 것이 바람직하다. 본 발명의 조성물은 산 발생제의 상용성이 우수하기 때문에, 폭 넓은 산 발생제를 사용할 수 있다.
(B) 광 산 발생제는, 경화 촉매로서 사용된다. 상기 광 산 발생제로서는, 예를 들어 오늄염, 디아조메탄 유도체, 글리옥심 유도체, β-케토술폰 유도체, 디술폰 유도체, 니트로벤질술포네이트 유도체, 술폰산에스테르 유도체, 이미드-일-술포네이트 유도체, 옥심술포네이트 유도체, 이미노술포네이트 유도체, 트리아진 유도체 등을 들 수 있다.
상기 오늄염으로서는, 하기 식 (B1)로 표시되는 술포늄염 또는 하기 식 (B2)로 표시되는 요오도늄염을 들 수 있다.
Figure pat00013
식 (B1) 및 (B2) 중, R101 내지 R105는 각각 독립적으로 치환기를 갖고 있어도 되는 탄소수 1 내지 12의 알킬기, 치환기를 갖고 있어도 되는 탄소수 6 내지 12의 아릴기, 또는 치환기를 갖고 있어도 되는 탄소수 7 내지 12의 아르알킬기이다. A-는 비친핵성 대향 이온이다.
상기 알킬기로서는, 직쇄상, 분지상, 환상의 어느 것이어도 되고, 그의 구체예로서는, 메틸기, 에틸기, n-프로필기, 이소프로필기, 시클로프로필기, n-부틸기, 이소부틸기, sec-부틸기, tert-부틸기, 시클로부틸기, n-펜틸기, 시클로펜틸기, 시클로헥실기, 노르보르닐기, 아다만틸기 등을 들 수 있다. 상기 아릴기로서는, 페닐기, 나프틸기, 비페닐릴기 등을 들 수 있다. 상기 아르알킬기로서는, 벤질기, 페네틸기 등을 들 수 있다.
상기 치환기로서는, 옥소기, 직쇄상, 분지상 또는 환상의 탄소수 1 내지 12의 알콕시기, 직쇄상, 분지상 또는 환상의 탄소수 1 내지 12의 알킬기, 탄소수 6 내지 24의 아릴기, 탄소수 7 내지 25의 아르알킬기, 탄소수 6 내지 24의 아릴옥시기, 탄소수 6 내지 24의 아릴티오기 등을 들 수 있다.
R101 내지 R105로서는, 메틸기, 에틸기, 프로필기, 부틸기, 시클로헥실기, 노르보르닐기, 아다만틸기, 2-옥소시클로헥실기 등의 치환기를 갖고 있어도 되는 알킬기; 페닐기, 나프틸기, 비페닐릴기, o-, m- 또는 p-메톡시페닐기, 에톡시페닐기, m- 또는 p-tert-부톡시페닐기, 2-, 3- 또는 4-메틸페닐기, 에틸페닐기, 4-tert-부틸페닐기, 4-부틸페닐기, 디메틸페닐기, 터페닐릴기, 비페닐릴옥시페닐기, 비페닐릴티오페닐기 등의 치환기를 갖고 있어도 되는 아릴기; 벤질기, 페네틸기 등의 치환기를 갖고 있어도 되는 아르알킬기가 바람직하다. 이들 중, 치환기를 갖고 있어도 되는 아릴기, 치환기를 갖고 있어도 되는 아르알킬기가 보다 바람직하다.
상기 비친핵성 대향 이온으로서는, 염화물 이온, 브롬화물 이온 등의 할라이드 이온; 트리플레이트 이온, 1,1,1-트리플루오로에탄술포네이트 이온, 노나플루오로부탄술포네이트 이온 등의 플루오로알칸술포네이트 이온; 토실레이트 이온, 벤젠술포네이트 이온, 4-플루오로벤젠술포네이트 이온, 1,2,3,4,5-펜타플루오로벤젠술포네이트 이온 등의 아릴술포네이트 이온; 메실레이트 이온, 부탄술포네이트 이온 등의 알칸술포네이트 이온; 트리플루오로메탄술폰이미드 이온 등의 플루오로알칸술폰이미드이온; 트리스(트리플루오로메탄술포닐)메티드 이온 등의 플루오로알칸술포닐메티드 이온; 테트라키스페닐보레이트 이온, 테트라키스(펜타플루오로페닐)보레이트 이온 등의 보레이트 이온 등을 들 수 있다.
상기 디아조메탄 유도체로서는, 하기 식 (B3)으로 표시되는 화합물을 들 수 있다.
Figure pat00014
식 (B3) 중, R111 및 R112는 각각 독립적으로 탄소수 1 내지 12의 알킬기 또는 할로겐화 알킬기, 치환기를 갖고 있어도 되는 탄소수 6 내지 12의 아릴기, 또는 탄소수 7 내지 12의 아르알킬기이다.
상기 알킬기는, 직쇄상, 분지상, 환상의 어느 것이어도 되고, 그의 구체예로서는, R101 내지 R105의 설명에 있어서 예시한 것과 동일한 것을 들 수 있다. 상기 할로겐화 알킬기로서는, 트리플루오로메틸기, 1,1,1-트리플루오로에틸기, 1,1,1-트리클로로에틸기, 노나플루오로부틸기 등을 들 수 있다.
상기 치환기를 갖고 있어도 되는 아릴기로서는, 페닐기; 2-, 3- 또는 4-메톡시페닐기, 2-, 3- 또는 4-에톡시페닐기, 3- 또는 4-tert-부톡시페닐기 등의 알콕시페닐기; 2-, 3- 또는 4-메틸페닐기, 에틸페닐기, 4-tert-부틸페닐기, 4-부틸페닐기, 디메틸페닐기 등의 알킬페닐기; 플루오로페닐기, 클로로페닐기, 1,2,3,4,5-펜타플루오로페닐기 등의 할로겐화 아릴기 등을 들 수 있다. 상기 아르알킬기로서는, 벤질기, 페네틸기 등을 들 수 있다.
상기 글리옥심 유도체로서는, 하기 식 (B4)로 표시되는 화합물을 들 수 있다.
Figure pat00015
식 (B4) 중, R121 내지 R124는 각각 독립적으로 탄소수 1 내지 12의 알킬기 또는 할로겐화 알킬기, 치환기를 갖고 있어도 되는 탄소수 6 내지 12의 아릴기, 또는 탄소수 7 내지 12의 아르알킬기이다. 또한, R123 및 R124는, 서로 결합하여 이들이 결합하는 탄소 원자와 함께 환을 형성하고 있어도 되고, 환을 형성하는 경우, R123 및 R124가 결합하여 형성되는 기는, 탄소수 1 내지 12의 직쇄상 또는 분지상의 알킬렌기이다.
상기 알킬기, 할로겐화 알킬기, 치환기를 갖고 있어도 되는 아릴기 및 아르알킬기로서는, R111 및 R112로서 예시한 것과 동일한 것을 들 수 있다. 상기 직쇄상 또는 분지상의 알킬렌기로서는, 메틸렌기, 에틸렌기, 프로필렌기, 부틸렌기, 헥실렌기 등을 들 수 있다.
상기 오늄염으로서 구체적으로는, 트리플루오로메탄술폰산디페닐요오도늄, 트리플루오로메탄술폰산(p-tert-부톡시페닐)페닐요오도늄, p-톨루엔술폰산디페닐요오도늄, p-톨루엔술폰산(p-tert-부톡시페닐)페닐요오도늄, 트리플루오로메탄술폰산트리페닐술포늄, 트리플루오로메탄술폰산(p-tert-부톡시페닐)디페닐술포늄, 트리플루오로메탄술폰산비스(p-tert-부톡시페닐)페닐술포늄, 트리플루오로메탄술폰산트리스(p-tert-부톡시페닐)술포늄, p-톨루엔술폰산트리페닐술포늄, p-톨루엔술폰산(p-tert-부톡시페닐)디페닐술포늄, p-톨루엔술폰산비스(p-tert-부톡시페닐)페닐술포늄, p-톨루엔술폰산트리스(p-tert-부톡시페닐)술포늄, 노나플루오로부탄술폰산트리페닐술포늄, 부탄술폰산트리페닐술포늄, 트리플루오로메탄술폰산트리메틸술포늄, p-톨루엔술폰산트리메틸술포늄, 트리플루오로메탄술폰산시클로헥실메틸(2-옥소시클로헥실)술포늄, p-톨루엔술폰산시클로헥실메틸(2-옥소시클로헥실)술포늄, 트리플루오로메탄술폰산디메틸페닐술포늄, p-톨루엔술폰산디메틸페닐술포늄, 트리플루오로메탄술폰산디시클로헥실페닐술포늄, p-톨루엔술폰산디시클로헥실페닐술포늄, 비스(4-tert-부틸페닐)요오도늄헥사플루오로포스페이트, 디페닐(4-티오페녹시페닐)술포늄헥사플루오로안티모네이트, [4-(4-비페닐릴티오)페닐]-4-비페닐릴페닐술포늄 트리스(트리플루오로메탄술포닐)메티드, 테트라키스(플루오로페닐)붕산트리페닐술포늄, 테트라키스(플루오로페닐)붕산트리스[4-(4-아세틸페닐)티오페닐]술포늄, 테트라키스(펜타플루오로페닐)붕산트리페닐술포늄, 테트라키스(펜타플루오로페닐)붕산트리스[4-(4-아세틸페닐)티오페닐]술포늄 등을 들 수 있다.
상기 디아조메탄 유도체로서 구체적으로는, 비스(벤젠술포닐)디아조메탄, 비스(p-톨루엔술포닐)디아조메탄, 비스(크실렌술포닐)디아조메탄, 비스(시클로헥실술포닐)디아조메탄, 비스(시클로펜틸술포닐)디아조메탄, 비스(n-부틸술포닐)디아조메탄, 비스(이소부틸술포닐)디아조메탄, 비스(sec-부틸술포닐)디아조메탄, 비스(n-프로필술포닐)디아조메탄, 비스(이소프로필술포닐)디아조메탄, 비스(tert-부틸술포닐)디아조메탄, 비스(n-펜틸술포닐)디아조메탄, 비스(이소펜틸술포닐)디아조메탄, 비스(sec-펜틸술포닐)디아조메탄, 비스(tert-펜틸술포닐)디아조메탄, 1-시클로헥실술포닐-1-(tert-부틸술포닐)디아조메탄, 1-시클로헥실술포닐-1-(tert-펜틸술포닐)디아조메탄, 1-tert-펜틸술포닐-1-(tert-부틸술포닐)디아조메탄 등을 들 수 있다.
상기 글리옥심 유도체로서 구체적으로는, 비스-o-(p-톨루엔술포닐)-α-디메틸글리옥심, 비스-o-(p-톨루엔술포닐)-α-디페닐글리옥심, 비스-o-(p-톨루엔술포닐)-α-디시클로헥실글리옥심, 비스-o-(p-톨루엔술포닐)-2,3-펜탄디온글리옥심, 비스-(p-톨루엔술포닐)-2-메틸-3,4-펜탄디온글리옥심, 비스-o-(n-부탄술포닐)-α-디메틸글리옥심, 비스-o-(n-부탄술포닐)-α-디페닐글리옥심, 비스-o-(n-부탄술포닐)-α-디시클로헥실글리옥심, 비스-o-(n-부탄술포닐)-2,3-펜탄디온글리옥심, 비스-o-(n-부탄술포닐)-2-메틸-3,4-펜탄디온글리옥심, 비스-o-(메탄술포닐)-α-디메틸글리옥심, 비스-o-(트리플루오로메탄술포닐)-α-디메틸글리옥심, 비스-o-(1,1,1-트리플루오로에탄 술포닐)-α-디메틸글리옥심, 비스-o-(tert-부탄술포닐)-α-디메틸글리옥심, 비스-o-(퍼플루오로옥탄술포닐)-α-디메틸글리옥심, 비스-o-(시클로헥산 술포닐)-α-디메틸글리옥심, 비스-o-(벤젠술포닐)-α-디메틸글리옥심, 비스-o-(p-플루오로 벤젠술포닐)-α-디메틸글리옥심, 비스-o-(p-tert-부틸벤젠 술포닐)-α-디메틸글리옥심, 비스-o-(크실렌술포닐)-α-디메틸글리옥심, 비스-o-(캄포술포닐)-α-디메틸글리옥심 등을 들 수 있다.
상기 β-케토술폰 유도체로서 구체적으로는, 2-시클로헥실카르보닐-2-(p-톨루엔술포닐)프로판, 2-이소프로필카르보닐-2-(p-톨루엔술포닐)프로판 등을 들 수 있다.
상기 디술폰 유도체로서 구체적으로는, 디페닐디술폰, 디시클로헥실디술폰 등을 들 수 있다.
상기 니트로벤질술포네이트 유도체로서 구체적으로는, p-톨루엔술폰산 2,6-디니트로벤질, p-톨루엔술폰산 2,4-디니트로벤질 등을 들 수 있다.
상기 술폰산에스테르 유도체로서 구체적으로는, 1,2,3-트리스(메탄술포닐옥시)벤젠, 1,2,3-트리스(트리플루오로메탄술포닐옥시)벤젠, 1,2,3-트리스(p-톨루엔술포닐옥시)벤젠 등을 들 수 있다.
상기 이미드-일-술포네이트 유도체로서 구체적으로는, 프탈이미드-일-트리플레이트, 프탈이미드-일-토실레이트, 5-노르보르넨-2,3-디카르복시이미드-일-트리플레이트, 5-노르보르넨-2,3-디카르복시이미드-일-토실레이트, 5-노르보르넨-2,3-디카르복시이미드-일-n-부틸술포네이트, n-트리플루오로메틸술포닐옥시나프틸이미드 등을 들 수 있다.
상기 옥심술포네이트 유도체로서 구체적으로는, α-(벤젠술포늄옥시이미노)-4-메틸페닐아세토니트릴 등을 들 수 있다.
상기 이미노술포네이트 유도체로서 구체적으로는, (5-(4-메틸페닐)술포닐옥시 이미노-5H-티오펜-2-일리덴)-(2-메틸페닐)아세토니트릴, (5-(4-(4-메틸페닐술포닐옥시)페닐술포닐옥시이미노)-5H-티오펜-2-일리덴)-(2-메틸페닐)-아세토니트릴 등을 들 수 있다.
또한, 2-메틸-2-[(4-메틸페닐)술포닐]-1-[(4-메틸티오)페닐]-1-프로판 등도 적합하게 사용할 수 있다.
(B) 성분의 광 산 발생제로서는, 특히 상기 오늄염이 바람직하고, 상기 술포늄염이 보다 바람직하다.
(B) 성분의 함유량은, 광경화성의 관점에서, (A) 성분 100질량부에 대하여, 0.05 내지 20질량부가 바람직하고, 0.05 내지 5질량부가 보다 바람직하다. (B) 성분의 함유량이 0.05질량부 이상이면, 산의 발생량이 부족하여 가교 반응이 충분히 진행하지 못할 우려가 없으므로 바람직하다. 또한, 20질량부 이하에서는 산 발생제 자신의 흡광도가 증대하는 것을 억제할 수 있고, 투명성이 저하된다고 하는 문제가 생길 우려가 없기 때문에 바람직하다.
[(C) 과산화물]
(C) 성분의 과산화물은, 중합체 측쇄의 반응기 이외의 가교제로서 사용된다. 상기 과산화물로서는, 유기 과산화물이 바람직하다. 유기 과산화물로서는, 1,1-디(tert-부틸퍼옥시) 3,3,5-트리메틸시클로헥산, n-부틸-4,4-디(tert-부틸퍼옥시)부티레이트, 1,1-디(tert-펜틸퍼옥시) 3,3,5-트리메틸시클로헥산 등의 퍼옥시케탈, 1,1,3,3-테트라메틸부틸하이드로퍼옥사이드, tert-부틸하이드로퍼옥사이드 등의 하이드로퍼옥사이드, 디쿠밀퍼옥사이드, 디-tert-부틸퍼옥사이드, 2,5-디메틸-2,5-디(tert-부틸퍼옥시)헥신-3 등의 디알킬퍼옥사이드, 디이소노나노일퍼옥사이드, 디라우로일퍼옥사이드, 디벤조일퍼옥사이드 등의 디아실퍼옥사이드, tert-부틸퍼옥시네오데카노에이트, tert-부틸퍼옥시피발레이트, tert-부틸퍼옥시2-에틸엑사노에이트, tert-부틸퍼옥시벤조에이트, tert-펜틸퍼옥시네오데카노에이트, tert-펜틸퍼옥시아세테이트 등의 알킬퍼옥시에스테르, tert-부틸퍼옥시이소프로필카르보네이트, tert-펜틸퍼옥시2-에틸헥실카르보네이트 등의 모노퍼옥시카르보네이트, 디(2-에틸헥실)퍼옥시디카르보네이트, 1,6-비스(4-tert-부틸퍼옥시카르보닐옥시)헥산, 비스(4-tert-부틸시클로헥이실)퍼옥시디카르보네이트 등의 퍼옥시디카르보네이트, 벤조일퍼옥사이드 등을 들 수 있다. 특히, 분해 온도가 비교적 높은 퍼옥시케탈, 디알킬퍼옥사이드, 퍼옥시에스테르가, 취급성이나 보존성의 관점에서 바람직하다. 또한, 이들 유기 과산화물로서는, 임의의 유기 용제나 탄화수소, 유동 파라핀, 불활성 고체 등으로 희석한 것을 사용해도 된다.
(C) 성분의 함유량은, (A) 성분 100질량부에 대하여, 0.1 내지 50질량부가 바람직하고, 1 내지 20질량부가 보다 바람직하다. (C) 성분의 함유량이 상기 범위이면, 내열성, 밀착성이 특히 향상되기 때문에 바람직하다.
[(D) 가교제]
본 발명의 감광성 수지 조성물은, 또한, (D) 가교제를 포함하는 것이 바람직하다. 상기 가교제는, 전술한 (A) 성분의 페놀성 히드록시기, 또는 R13, R14, R23 또는 R24로 표시되는 알콕시기와 축합 반응을 일으키고, 패턴의 형성을 용이하게 얻기 위한 성분인 동시에, 경화물의 강도를 더욱 높이는 것이다.
상기 가교제로서는, Mw가 150 내지 10,000, 특히 200 내지 3,000의 수지가 바람직하다. Mw가 150 이상이면, 충분한 광경화성을 얻을 수 있고, 10,000 이하에서는 조성물의 경화 후의 내열성을 악화시킬 우려가 없기 때문에 바람직하다.
또한, 상기 가교제로서는, 1분자 중에 평균하여 2개 이상의 메틸올기 및/또는 알콕시메틸기를 포함하는, 멜라민 화합물, 구아나민 화합물, 글리콜우릴 화합물, 우레아 화합물 등의 질소 함유 화합물, 포름알데히드 또는 포름알데히드-알코올에 의해 변성된 아미노 축합물, 1분자 중에 평균하여 2개 이상의 메틸올기 또는 알콕시메틸기를 갖는 페놀 화합물 및 1분자 중에 평균하여 2개 이상의 에폭시기를 갖는 에폭시 화합물도 바람직하다.
상기 멜라민 화합물로서는, 하기 식 (D1)로 표시되는 것을 들 수 있다.
Figure pat00016
식 (D1) 중, R201 내지 R206은 각각 독립적으로 메틸올기, 탄소수 2 내지 5의 알콕시메틸기, 또는 수소 원자이지만, 적어도 하나는 메틸올기 또는 알콕시메틸기 이다. 상기 알콕시메틸기로서는, 메톡시메틸기, 에톡시메틸기 등을 들 수 있다.
식 (D1)로 표시되는 멜라민 화합물로서는, 트리메톡시메틸모노메틸올멜라민, 디메톡시메틸모노메틸올멜라민, 트리메틸올멜라민, 헥사메틸올멜라민, 헥사메톡시메틸멜라민, 헥사에톡시메틸멜라민 등을 들 수 있다.
식 (D1)로 표시되는 멜라민 화합물은, 예를 들어 먼저 공지된 방법에 따라 멜라민 모노머를 포름알데히드로 메틸올화하여 변성시키거나, 또는 이것을 추가로 알코올로 알콕시화하여 변성시킴으로써 얻을 수 있다. 또한, 상기 알코올로서는, 저급 알코올, 예를 들어 탄소수 1 내지 4의 알코올이 바람직하다.
상기 구아나민 화합물로서는, 테트라메틸올구아나민, 테트라메톡시메틸구아나민, 테트라메톡시에틸구아나민 등을 들 수 있다.
상기 글리콜우릴 화합물로서는, 테트라메틸올글리콜우릴, 테트라키스(메톡시메틸)글리콜우릴 등을 들 수 있다.
상기 우레아 화합물로서는, 테트라메틸올우레아, 테트라메톡시메틸우레아, 테트라메톡시에틸우레아, 테트라에톡시메틸우레아, 테트라프로폭시메틸우레아 등을 들 수 있다.
상기 포름알데히드 또는 포름알데히드-알코올에 의해 변성된 아미노 축합물로서는, 포름알데히드 또는 포름알데히드-알코올에 의해 변성된 멜라민 축합물, 포름알데히드 또는 포름알데히드-알코올에 의해 변성된 요소 축합물 등을 들 수 있다.
상기 변성 멜라민 축합물로서는, 식 (D1)로 표시되는 화합물 또는 이 다량체(예를 들어 2량체, 3량체 등의 올리고머체)와, 포름알데히드를 통상법에 따라 원하는 분자량이 될 때까지 부가 축합 중합시켜 얻어지는 것을 들 수 있다.
포름알데히드 또는 포름알데히드-알코올에 의해 변성된 요소 축합물로서는, 메톡시메틸화 요소 축합물, 에톡시메틸화 요소 축합물, 프로폭시메틸화 요소 축합물 등을 들 수 있다.
상기 변성 요소 축합물은, 예를 들어 공지된 방법에 따라 원하는 분자량의 요소 축합물을 포름알데히드로 메틸올화하여 변성시키거나, 또는 이것을 추가로 알코올로 알콕시화하여 변성시킴으로써 얻을 수 있다.
상기 1분자 중에 평균하여 2개 이상의 메틸올기 또는 알콕시메틸기를 갖는 페놀 화합물로서는, (2-히드록시-5-메틸)-1,3-벤젠 디메탄올, 2,2',6,6'-테트라메톡시메틸 비스페놀 A 등을 들 수 있다.
상기 1분자 중에 평균하여 2개 이상의 에폭시기를 갖는 에폭시 화합물로서는, 비스페놀 A형 에폭시 수지, 비스페놀 F형 에폭시 수지 등의 비스페놀형 에폭시 수지, 페놀노볼락형 에폭시 수지, 크레졸노볼락형 에폭시 수지 등의 노볼락형 에폭시 수지, 트리페놀알칸형 에폭시 수지, 비페닐형 에폭시 수지, 디시클로펜타디엔 변성 페놀노볼락형 에폭시 수지, 페놀 아르알킬형 에폭시 수지, 비페닐 아르알킬형 에폭시 수지, 나프탈렌환 함유 에폭시 수지, 글리시딜에스테르형 에폭시 수지, 지환식 에폭시 수지, 복소환형 에폭시 수지 등을 들 수 있다.
(D) 성분을 포함하는 경우, 그의 함유량은, (A) 성분 100질량부에 대하여, 0.5 내지 50질량부가 바람직하고, 1 내지 30질량부가 보다 바람직하다. 0.5질량부 이상이면 광조사 시에 충분한 경화성이 얻어지고, 50질량부 이하에서는 감광성 수지 조성물 중의 (A) 성분의 비율이 저하되지 않기 때문에, 경화물에 충분한 효과를 발현시킬 수 있다. (D) 성분의 가교제는, 1종 단독으로 또는 2종 이상을 조합하여 사용할 수 있다.
[(E) 용제]
본 발명의 감광성 수지 조성물은, 또한, (E) 용제를 포함해도 된다. 상기 용제로서는, (A) 내지 (D) 성분이나, 후술하는 각종 첨가제가 용해 가능한 용제라면 특별히 한정되지 않지만, 이들 성분의 용해성이 우수하다는 점에서 유기 용제가 바람직하다.
상기 유기 용제로서는, 시클로헥사논, 시클로펜타논, 메틸-2-n-펜틸 케톤 등의 케톤류; 3-메톡시부탄올, 3-메틸-3-메톡시부탄올, 1-메톡시-2-프로판올, 1-에톡시-2-프로판올 등의 알코올류; 프로필렌글리콜모노메틸에테르(PGME), 에틸렌글리콜모노메틸에테르, 프로필렌글리콜모노에틸에테르, 에틸렌글리콜모노에틸에테르, 프로필렌글리콜디메틸에테르, 디에틸렌글리콜디메틸에테르 등의 에테르류; 프로필렌글리콜모노메틸에테르아세테이트(PGMEA), 프로필렌글리콜모노에틸에테르아세테이트, 락트산에틸, 피루브산에틸, 아세트산부틸, 3-메톡시프로피온산메틸, 3-에톡시프로피온산에틸, 아세트산tert-부틸, 프로피온산tert-부틸, 프로필렌글리콜모노-tert-부틸에테르아세테이트, γ-부티로락톤 등의 에스테르류 등을 들 수 있다. 이들 유기 용제는, 1종 단독으로 또는 2종 이상을 혼합하여 사용할 수 있다. 특히, 광 산 발생제의 용해성이 가장 우수한 락트산에틸, 시클로헥사논, 시클로펜타논, PGMEA, γ-부티로락톤 및 이들의 혼합 용제가 바람직하다.
(E) 성분의 사용량은, 감광성 수지 조성물의 상용성 및 점도의 관점에서 (A) 성분 및 (B) 성분의 합계 100질량부에 대하여, 50 내지 2,000질량부가 바람직하고, 50 내지 1,000질량부가 보다 바람직하고, 50 내지 100질량부가 특히 바람직하다.
[(F) ??처]
본 발명의 감광 수지 조성물은, 또한, (F) ??처를 포함해도 된다. ??처로서는, 광 산 발생제로부터 발생된 산이 감광성 수지 피막 내를 확산할 때의 확산 속도를 억제할 수 있는 화합물이 적합하다. 상기 ??처를 배합함으로써, 해상도가 향상되고, 노광 후의 감도 변화를 억제하고, 기판 의존성 또는 환경 의존성을 작게 하여, 노광 여유도나 패턴 형상을 향상시킬 수 있다.
상기 ??처로서는, 제1급, 제2급 또는 제3급 지방족 아민류, 혼성 아민류, 방향족 아민류, 복소환 아민류, 카르복시기를 갖는 질소 함유 화합물, 술포닐기를 갖는 질소 함유 화합물, 히드록시기를 갖는 질소 함유 화합물, 히드록시페닐기를 갖는 질소 함유 화합물, 알코올성 질소 함유 화합물, 아미드 유도체, 이미드 유도체 등을 들 수 있다.
상기 제1급 지방족 아민류로서는, 암모니아, 메틸아민, 에틸아민, n-프로필아민, 이소프로필아민, n-부틸아민, 이소부틸아민, sec-부틸아민, tert-부틸아민, 펜틸아민, tert-펜틸아민, 시클로펜틸아민, 헥실아민, 시클로헥실아민, 헵틸아민, 옥틸아민, 노닐아민, 데실아민, 도데실아민, 세틸아민, 메틸렌디아민, 에틸렌디아민, 테트라에틸렌펜타민 등을 들 수 있다.
상기 제2급 지방족 아민류로서는, 디메틸아민, 디에틸아민, 디-n-프로필아민, 디이소프로필아민, 디-n-부틸아민, 디이소부틸아민, 디-sec-부틸아민, 디펜틸아민, 디시클로펜틸아민, 디헥실아민, 디시클로헥실아민, 디헵틸아민, 디옥틸아민, 디노닐아민, 디데실아민, 디도데실아민, 디세틸아민, N,N-디메틸메틸렌디아민, N,N-디메틸에틸렌디아민, N,N-디메틸테트라에틸렌펜타민 등을 들 수 있다.
상기 제3급 지방족 아민류로서는, 트리메틸아민, 트리에틸아민, 트리-n-프로필아민, 트리이소프로필아민, 트리-n-부틸아민, 트리이소부틸아민, 트리-sec-부틸아민, 트리펜틸아민, 트리시클로펜틸아민, 트리헥실아민, 트리시클로헥실아민, 트리헵틸아민, 트리옥틸아민, 트리노닐아민, 트리데실아민, 트리도데실아민, 트리세틸아민, N,N,N',N'-테트라메틸메틸렌디아민, N,N,N',N'-테트라메틸에틸렌디아민, N,N,N',N'-테트라메틸테트라에틸렌펜타민 등을 들 수 있다.
상기 혼성 아민류로서는, 디메틸에틸아민, 메틸에틸프로필아민, 벤질아민, 페네틸아민, 벤질디메틸아민 등을 들 수 있다.
상기 방향족 아민류 및 복소환 아민류로서는, 아닐린 유도체(예를 들어, 아닐린, N-메틸아닐린, N-에틸아닐린, N-프로필아닐린, N,N-디메틸아닐린, 2-메틸아닐린, 3-메틸아닐린, 4-메틸아닐린, 에틸아닐린, 프로필아닐린, 트리메틸아닐린, 2-니트로아닐린, 3-니트로아닐린, 4-니트로아닐린, 2,4-디니트로아닐린, 2,6-디니트로아닐린, 3,5-디니트로아닐린, N,N-디메틸톨루이딘 등), 디페닐(p-톨릴)아민, 메틸디페닐아민, 트리페닐아민, 페닐렌디아민, 나프틸아민, 디아미노나프탈렌, 피롤 유도체(예를 들어, 피롤, 2H-피롤, 1-메틸피롤, 2,4-디메틸피롤, 2,5-디메틸피롤, N-메틸피롤 등), 옥사졸 유도체(예를 들어, 옥사졸, 이소옥사졸 등), 티아졸 유도체(예를 들어, 티아졸, 이소티아졸 등), 이미다졸 유도체(예를 들어, 이미다졸, 4-메틸이미다졸, 4-메틸-2-페닐이미다졸 등), 피라졸 유도체, 푸라잔 유도체, 피롤린 유도체(예를 들어, 피롤린, 2-메틸-1-피롤린 등), 피롤리딘 유도체(예를 들어, 피롤리딘, N-메틸피롤리딘, 피롤리디논, N-메틸-2-피롤리돈 등), 이미다졸린 유도체, 이미다졸리딘 유도체, 피리딘 유도체(예를 들어, 피리딘, 메틸피리딘, 에틸피리딘, 프로필피리딘, 부틸피리딘, 4-(1-부틸펜틸)피리딘, 디메틸피리딘, 트리메틸피리딘, 트리에틸피리딘, 페닐피리딘, 3-메틸-2-페닐피리딘, 4-tert-부틸피리딘, 디페닐피리딘, 벤리딘, 메톡시피리딘, 부톡시피리딘, 디메톡시피리딘, 1-메틸-2-피리딘, 4-피롤리디노피리딘, 1-메틸-4-페닐피리딘, 2-(1-에틸프로필)피리딘, 아미노피리딘, 디메틸아미노피리딘 등), 피리다진 유도체, 피리미딘 유도체, 피라진 유도체, 피라졸린 유도체, 피라졸리딘 유도체, 피페리딘 유도체, 피페라진 유도체, 모르폴린 유도체, 인돌 유도체, 이소인돌 유도체, 1H-인다졸 유도체, 인돌린 유도체, 퀴놀린 유도체(예를 들어, 퀴놀린, 3-퀴놀린 카르보니트릴 등), 이소퀴놀린 유도체, 신놀린 유도체, 퀴나졸린 유도체, 퀴녹살린 유도체, 프탈라진 유도체, 퓨린 유도체, 프테리딘 유도체, 카르바졸 유도체, 페난트리딘 유도체, 아크리딘 유도체, 페나진 유도체, 1,10-페난트롤린 유도체, 아데닌 유도체, 아데노신 유도체, 구아닌 유도체, 구아노신 유도체, 우라실 유도체, 우리딘 유도체 등을 들 수 있다.
상기 카르복시기를 갖는 질소 함유 화합물로서는, 아미노벤조산, 인돌 카르복실산, 아미노산 유도체(예를 들어, 니코틴산, 알라닌, 아르기닌, 아스파르트산, 글루탐산, 글리신, 히스티딘, 이소류신, 글리실류신, 류신, 메티오닌, 페닐알라닌, 트레오닌, 리신, 3-아미노피라진-2-카르복실산, 메톡시알라닌 등) 등을 들 수 있다.
상기 술포닐기를 갖는 질소 함유 화합물로서는, 3-피리딘 술폰산, p-톨루엔술폰산피리디늄 등을 들 수 있다.
상기 히드록시기를 갖는 질소 함유 화합물, 히드록시페닐기를 갖는 질소 함유 화합물 및 알코올성 질소 함유 화합물로서는, 2-히드록시피리딘, 아미노크레졸, 2-퀴놀린디올, 3-인돌메탄올히드레이트, 모노에탄올아민, 디에탄올아민, 트리에탄올아민, N-에틸디에탄올아민, N,N-디에틸에탄올아민, 트리이소프로판올아민, 2,2'-이미노디에탄올, 2-아미노에탄올, 3-아미노-1-프로판올, 4-아미노-1-부탄올, 4-(2-히드록시에틸)모르폴린, 2-(2-히드록시에틸)피리딘, 1-(2-히드록시에틸)피페라진, 1-[2-(2-히드록시에톡시)에틸]피페라진, 피페리딘에탄올, 1-(2-히드록시에틸)피롤리딘, 1-(2-히드록시에틸)-2-피롤리디논, 3-피페리디노-1,2-프로판디올, 3-피롤리디노-1,2-프로판디올, 8-히드록시유로리딘, 3-퀴놀리디놀, 3-트로판올, 1-메틸-2-피롤리딘에탄올, 1-아지리딘에탄올, N-(2-히드록시에틸)프탈이미드, N-(2-히드록시에틸)이소니코틴아미드 등을 들 수 있다.
상기 아미드 유도체로서는, 포름아미드, N-메틸포름아미드, N,N-디메틸포름아미드, 아세트아미드, N-메틸아세트아미드, N,N-디메틸아세트아미드, 프로피온아미드, 벤즈아미드 등을 들 수 있다.
상기 이미드 유도체로서는, 프탈이미드, 숙신이미드, 말레이미드 등을 들 수 있다.
상기 ??처로서, 하기 식 (F1)로 표시되는 것을 사용해도 된다.
Figure pat00017
식 (F1) 중, w는 1, 2 또는 3이다. R301은, 하기 식 (F2) 내지 (F4)로 표시되는 치환기로부터 선택되는 어느 치환기이다. R302는 수소 원자, 또는 탄소수 1 내지 20의 알킬기이며, 에테르 결합 또는 히드록시기를 포함하고 있어도 된다. 또한, R301이 2 이상 존재하는 경우에는, 2개의 R301이, 서로 결합하고 이들이 결합하는 질소 원자와 함께 환을 형성해도 된다. 또한, R301이 2 이상 존재하는 경우에는, 이들은 동일해도 되고 상이해도 되고, R302가 2 이상 존재하는 경우에는, 이들은 동일해도 되고 상이해도 된다.
Figure pat00018
식 (F2) 내지 (F4) 중, R303, R305 및 R308은 각각 독립적으로 직쇄상 또는 분지상의 탄소수 1 내지 4의 알칸디일기이다. R304 및 R307은 각각 독립적으로 수소 원자, 또는 탄소수 1 내지 20의 알킬기이며, 히드록시기, 에테르 결합, 에스테르 결합 및 락톤환으로부터 선택되는 적어도 하나를 포함하고 있어도 된다. R306은 단결합, 또는 직쇄상 또는 분지상의 탄소수 1 내지 4의 알칸디일기이다. R309는 탄소수 1 내지 20의 알킬기이며, 히드록시기, 에테르 결합, 에스테르 결합 및 락톤환으로부터 선택되는 적어도 하나를 포함하고 있어도 된다.
식 (F1)로 표시되는 화합물로서는, 트리스[2-(메톡시메톡시)에틸]아민, 트리스[2-(2-메톡시에톡시)에틸]아민, 트리스[2-(2-메톡시에톡시 메톡시)에틸]아민, 트리스[2-(1-메톡시에톡시)에틸]아민, 트리스[2-(1-에톡시에톡시)에틸]아민, 트리스[2-(1-에톡시프로폭시)에틸]아민, 트리스[2-{2-(2-히드록시에톡시)에톡시}에틸]아민, 4,7,13,16,21,24-헥사옥사-1,10-디아자비시클로[8.8.8]헥사코산, 4,7,13,18-테트라 옥사-1,10-디아자비시클로[8.5.5]에이코산, 1,4,10,13-테트라옥사-7,16-디아자비시클로옥타데칸, 1-아자-12-크라운-4,1-아자-15-크라운-5,1-아자-18-크라운-6, 트리스(2-포르밀옥시에틸)아민, 트리스(2-아세톡시에틸)아민, 트리스(2-프로피오닐옥시에틸)아민, 트리스(2-부티릴옥시에틸)아민, 트리스(2-이소부티릴옥시에틸)아민, 트리스(2-발레릴옥시에틸)아민, 트리스(2-피발로일옥시에틸)아민, N,N-비스(2-아세톡시에틸)2-(아세톡시아세톡시)에틸아민, 트리스(2-메톡시카르보닐옥시 에틸)아민, 트리스(2-tert-부톡시카르보닐옥시에틸)아민, 트리스[2-(2-옥소 프로폭시)에틸]아민, 트리스[2-(메톡시카르보닐메틸)옥시에틸]아민, 트리스[2-(tert-부톡시카르보닐메틸옥시)에틸]아민, 트리스[2-(시클로헥실옥시카르보닐메틸옥시)에틸]아민, 트리스(2-메톡시카르보닐에틸)아민, 트리스(2-에톡시카르보닐에틸)아민, N,N-비스(2-히드록시에틸)-2-(메톡시카르보닐)에틸아민, N,N-비스(2-아세톡시에틸)-2-(메톡시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-(에톡시카르보닐)에틸아민, N,N-비스(2-아세톡시 에틸)-2-(에톡시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-(2-메톡시에톡시카르보닐)에틸아민, N,N-비스(2-아세톡시에틸)-2-(2-메톡시에톡시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-(2-히드록시에톡시카르보닐)에틸아민, N,N-비스(2-아세톡시에틸)-2-(2-아세톡시에톡시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-[(메톡시카르보닐)메톡시카르보닐]에틸아민, N,N-비스(2-아세톡시 에틸)-2-[(메톡시카르보닐)메톡시카르보닐]에틸아민, N,N-비스(2-히드록시에틸)-2-(2-옥소프로폭시카르보닐)에틸아민, N,N-비스(2-아세톡시에틸)-2-(2-옥소프로폭시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-(테트라히드로푸르푸릴옥시카르보닐)에틸아민, N,N-비스(2-아세톡시에틸)-2-(테트라히드로푸르푸릴옥시카르보닐)에틸아민, N,N-비스(2-히드록시에틸)-2-[(2-옥소테트라히드로푸란-3-일)옥시카르보닐]에틸아민, N,N-비스(2-아세톡시 에틸)-2-[(2-옥소테트라히드로푸란-3-일)옥시카르보닐]에틸아민, N,N-비스(2-히드록시에틸)-2-(4-히드록시부톡시카르보닐)에틸아민, N,N-비스(2-포르밀옥시에틸)-2-(4-포르밀옥시부톡시카르보닐)에틸아민, N,N-비스(2-포르밀 옥시에틸)-2-(2-포르밀옥시에톡시카르보닐)에틸아민, N,N-비스(2-메톡시에틸)-2-(메톡시카르보닐)에틸아민, N-(2-히드록시에틸)비스[2-(메톡시카르보닐)에틸]아민, N-(2-아세톡시 에틸)비스[2-(메톡시카르보닐)에틸]아민, N-(2-히드록시에틸)비스[2-(에톡시카르보닐)에틸]아민, N-(2-아세톡시 에틸)비스[2-(에톡시카르보닐)에틸]아민, N-(3-히드록시-1-프로필)비스[2-(메톡시카르보닐)에틸]아민, N-(3-아세톡시-1-프로필)비스[2-(메톡시카르보닐)에틸]아민, N-(2-메톡시에틸)비스[2-(메톡시카르보닐)에틸]아민, N-부틸비스[2-(메톡시카르보닐)에틸]아민, N-부틸 비스[2-(2-메톡시에톡시카르보닐)에틸]아민, N-메틸비스(2-아세톡시에틸)아민, N-에틸비스(2-아세톡시에틸)아민, N-메틸비스(2-피발로일옥시에틸)아민, N-에틸비스[2-(메톡시카르보닐옥시)에틸]아민, N-에틸비스[2-(tert-부톡시카르보닐옥시)에틸]아민, 트리스(메톡시카르보닐메틸)아민, 트리스(에톡시카르보닐메틸)아민, N-부틸비스(메톡시카르보닐메틸)아민, N-헥실비스(메톡시카르보닐메틸)아민 및 β-(디에틸아미노)-δ-발레로락톤을 들 수 있지만, 이들에 한정되지 않는다.
(F) 성분의 함유량은, (A) 성분 100질량부에 대하여, 0 내지 3질량부이지만, 함유하는 경우에는, 감도의 관점에서 0.01 내지 2질량부가 바람직하고, 0.05 내지 1질량부가 보다 바람직하다. (F) 성분은, 1종 단독으로 또는 2종 이상을 조합하여 사용할 수 있다.
[다른 첨가제]
본 발명의 감광성 수지 조성물은, 전술한 각 성분 이외에, 다른 첨가제를 포함해도 된다. 다른 첨가제로서는, 예를 들어 도포성을 향상시키기 위해 관용되어 있는 계면 활성제를 들 수 있다.
상기 계면 활성제로서는, 비이온성의 것이 바람직하고, 예를 들어 불소계 계면 활성제, 구체적으로는 퍼플루오로알킬폴리옥시에틸렌 에탄올, 불소화 알킬에스테르, 퍼플루오로알킬아민옥사이드, 불소 함유 오르가노실록산계 화합물 등을 들 수 있다. 이들은, 시판되고 있는 것을 사용할 수 있어, 예를 들어 Fluorad(등록 상표) 「FC-430」(쓰리엠사제), 서플론(등록 상표) 「S-141」 및 「S-145」(AGC세이미케미칼(주)제), 유니다임(등록 상표) 「DS-401」, 「DS-4031」 및 「DS-451」(다이킨 고교(주)제), 메가페이스(등록 상표) 「F-8151」(DIC(주)제), 「X-70-093」(신에쯔 가가쿠 고교(주)제) 등을 들 수 있다. 이들 중에서도 Fluorad 「FC-430」 및 「X-70-093」이 바람직하다. 상기 계면 활성제의 함유량은, (A) 성분 100질량부에 대하여, 0.01 내지 5질량부가 바람직하다.
본 발명의 감광성 수지 조성물은, 다른 첨가제로서, 실란 커플링제를 포함해도 된다. 실란 커플링제를 포함함으로써, 해당 조성물로부터 얻어지는 수지 피막의 피접착체에 대한 밀착성을 더욱 높일 수 있다. 실란 커플링제로서는, 에폭시기 함유 실란 커플링제, 방향족기 함유 아미노실란 커플링제 등을 들 수 있다. 이들은, 1종 단독으로 또는 2종 이상을 조합하여 사용할 수 있다. 상기 실란 커플링제의 함유량은, 특별히 한정되지 않지만, 함유하는 경우에는, 본 발명의 감광성 수지 조성물 중, 0.01 내지 5질량％가 바람직하다.
본 발명의 감광성 수지 조성물은, 통상의 방법으로 조제할 수 있다. 예를 들어, 상기 각 성분을 교반, 혼합하고, 그 후 필요에 따라 고형분을 필터 등에 의해 여과함으로써, 본 발명의 감광성 수지 조성물을 조제할 수 있다.
본 발명의 감광성 수지 조성물은, 예를 들어 반도체 소자의 보호막, 배선의 보호막, 커버레이 필름, 솔더 마스크, 관통 전극용 절연막(TSV용)의 재료, 나아가, 3차원 적층에 있어서의 적층 기판간의 접착제로서 적합하게 사용된다.
[패턴 형성 방법]
본 발명의 패턴 형성 방법은,
(i) 상기 감광성 수지 조성물을 사용하여, 기판 상에 감광성 수지 피막을 형성하는 공정,
(ii) 상기 감광성 수지 피막을 노광하는 공정, 및
(iii) 상기 노광한 감광성 수지 피막을 현상액을 사용하여 현상하는 공정
을 포함하는 것이다.
공정 (i)는, 상기 감광성 수지 조성물을 기판 상에 도포하고, 해당 기판 상에 감광성 수지 피막을 형성하는 공정이다. 상기 기판으로서는, 예를 들어 실리콘 웨이퍼, 관통 전극용 실리콘 웨이퍼, 이면 연마에 의해 박막화한 실리콘 웨이퍼, 플라스틱 또는 세라믹 기판, 이온 스퍼터링법이나 도금법 등에 의해 기판 전체면 또는 기판의 일부에 Ni, Au 등의 금속을 갖는 기판 등을 들 수 있다. 개구 폭이 10 내지 100㎛ 또한 깊이가 10 내지 120㎛인 홈 및 구멍 중 어느 한쪽 또는 양쪽을 갖는 기판이 사용되는 경우도 있다.
도포 방법으로는 공지의 리소그래피 기술을 채용하여 행할 수 있다. 예를 들어, 침지법, 스핀 코팅법, 롤 코팅법 등의 방법에 의해 도포할 수 있다. 도포량은 목적에 따라 적절하게 선택할 수 있지만, 막 두께가 0.1 내지 200㎛, 바람직하게는 1 내지 150㎛가 되는 감광성 수지 피막을 형성하는 도포량으로 할 수 있다.
도포 방법으로는, 공지된 방법으로 되고, 예를 들어 침지법, 스핀 코팅법, 롤 코팅법 등을 들 수 있다. 도포량은, 목적에 따라 적절하게 선택할 수 있지만, 얻어지는 감광성 수지 피막의 막 두께가 바람직하게는 0.1 내지 200㎛, 보다 바람직하게는 1 내지 150㎛가 되도록 도포하는 것이 바람직하다.
기판면에 있어서의 막 두께 균일성을 향상시킬 목적으로, 감광성 수지 조성물을 도포하기 전에 용제를 기판에 적하해도 된다(프리웨트법). 적하하는 용제는, 목적에 따라 적절하게 선택할 수 있다. 상기 용제로서는, 예를 들어 이소프로필알코올(IPA) 등의 알코올류, 시클로헥사논 등의 케톤류, PGME 등의 글리콜 등이 바람직하지만, 감광성 수지 조성물에 사용되는 용제를 사용하는 것도 가능하다.
여기서, 광경화 반응을 효율적으로 행하기 위해, 필요에 따라 예비 가열(프리베이크)에 의해 용제 등을 미리 휘발시켜 두어도 된다. 프리베이크는, 예를 들어 40 내지 140℃에서 1분 내지 1시간 정도 행할 수 있다.
이어서, (ii) 상기 감광성 수지 피막을 노광한다. 이 때, 노광은, 파장 1 내지 600㎚의 광으로 행하는 것이 바람직하고, 10 내지 600㎚의 광으로 행하는 것이 보다 바람직하고, 190 내지 500㎚의 광으로 행하는 것이 더욱 바람직하다. 이와 같은 파장의 광으로서는, 방사선 발생 장치에 의해 발생된 다양한 파장의 광, 예를 들어 g선, h선, i선 등의 자외선, 파장 248㎚이나 193㎚의 원자외선 등을 들 수 있다. 이들 중, 파장 248 내지 436㎚의 광이 특히 바람직하다. 노광량은, 10 내지 10,000mJ/㎠가 바람직하다.
또한, 현상 감도를 높이기 위해, 노광 후 베이킹(PEB)을 행해도 된다. PEB는, 40 내지 150℃에서 0.5 내지 10분간으로 하는 것이 바람직하다. PEB에 의해, 노광 부분이 가교하여 현상액인 유기 용제에 불용인 불용화 패턴이 형성된다.
(iii) 노광 후 또는 PEB 후, 현상액으로 현상하고, 비노광부를 용해 제거하여 패턴을 형성한다. 현상액으로서는, 예를 들어 IPA 등의 알코올류, 시클로헥사논 등의 케톤류, PGME 등의 글리콜류 등의 유기 용제가 바람직하지만, 감광성 수지 조성물에 사용되는 용제를 사용하는 것도 가능하다. 현상 방법으로는, 통상의 방법, 예를 들어 패턴 형성된 기판을 상기 현상액에 침지하는 방법 등을 들 수 있다. 그 후, 필요에 따라, 세정, 린스, 건조 등을 행하여, 원하는 패턴을 갖는 피막이 얻어진다.
또한, (iv) 패턴을 형성한 피막을, 오븐이나 핫 플레이트를 사용하여, 바람직하게는 100 내지 250℃, 보다 바람직하게는 150 내지 220℃에서 후경화해도 된다. 본 발명의 감광성 수지 조성물을 사용하면, 200℃ 전후의 비교적 저온의 후경화에서도, 각종 필름 특성이 우수한 피막을 얻을 수 있다. 또한, 후경화 온도가 100 내지 250℃이면 감광성 수지 조성물의 가교 밀도를 높이고, 잔존하는 휘발 성분을 제거할 수 있고, 기판에 대한 밀착력, 내열성이나 강도, 전기 특성, 또한 접합 강도의 관점에서 바람직하다. 후경화 시간은 10분간 내지 10시간, 특히 10분간 내지 3시간으로 할 수 있다. 후경화 후의 수지 피막(경화 피막)의 막 두께는, 통상 1 내지 200㎛, 바람직하게는 5 내지 50㎛이다.
패턴을 형성할 필요가 없는 경우, 예를 들어 단지 균일한 피막을 형성하고 싶은 경우에는, 상기 패턴 형성 방법에 있어서의 (ii)에서, 상기 포토마스크를 통하지 않고 적절한 파장의 광으로 노광하는 공정을 채용함으로써, 피막 형성을 행하면 된다.
[기판의 접합 방법]
본 발명의 감광성 수지 조성물은, 두 기판을 접합하기 위한 접착제로서도 사용할 수 있다. 기판의 접합 방법으로는, 열 및 압력의 적합한 조건 하에서, 두 개의 기판간에 접착성 결합이 형성되도록, 본 발명의 조성물에서 피막을 형성한 기판을 제2 기판과 접합시키는 방법을 들 수 있다. 피막을 형성한 기판 및 제2 기판의 어느 한쪽 또는 양쪽이, 다이싱 가공 등에 의해 칩화되는 경우도 있다. 접합 조건으로서, 가열 온도는 50 내지 200℃, 1 내지 60분간으로 하는 것이 바람직하다. 접합 장치로서, 웨이퍼 본더 장치를 사용하여, 하중을 가하면서 감압 하에서의 웨이퍼끼리의 첩부, 또는 플립 칩 본더 장치를 사용한 칩-웨이퍼 또는 칩-칩 접합을 행해도 된다. 기판간에 형성된 접착층은, 후술하는 후경화 처리에 의해 결합력이 높아지고, 영구 접합이 된다.
첩부(접합)를 행한 기판을 전술한 공정 (iv)과 동일 조건에서 후경화 처리함으로써 상기 피막의 가교 밀도가 증가하고, 기판 접착력을 높일 수 있다. 또한, 접합 시의 가열에 의해 가교 반응이 일어나지만, 상기 가교 반응에 있어서는 탈가스를 수반하는 부반응이 생기지 않기 때문에, 특히 기판 접착제로서 사용한 경우에 있어서, 접합 결함(보이드)을 유기하지 않는다.
[적층체]
본 발명의 적층체는, 개구 폭이 10 내지 100㎛이며, 또한 깊이가 10 내지 120㎛인 홈 및 구멍 중 어느 한쪽 또는 양쪽을 갖는 기판에, 본 발명의 감광성 수지 조성물로부터 얻어지는 감광성 수지 피막이 형성된 것이다. 본 발명의 감광성 수지 조성물을 사용하여 감광성 수지 피막을 형성함으로써, 본 발명의 적층체는, 기판과 경화물층의 밀착성이 우수한 것이 되어, 기판이 요철을 갖는 경우에도 높은 평탄성을 갖게 된다.
[실시예]
이하, 합성예, 비교 합성예, 실시예 및 비교예를 나타내어 본 발명을 보다 구체적으로 설명하지만, 본 발명은 하기 실시예에 한정되지 않는다. 하기 합성예에 있어서, 각 중합체의 Mw는, 칼럼으로서 TSKgel Super HZM-H(도소(주)제)를 사용하고, 유량 0.6mL/분, 용출 용제 테트라히드로푸란, 칼럼 온도 40℃의 분석 조건으로, 단분산 폴리스티렌을 표준으로 하는 GPC에 의해 측정하였다.
하기 합성예에 있어서 사용한 화합물 (S-1) 내지 (S-6)을 이하에 나타낸다.
Figure pat00019
[1] 실리콘 수지의 합성
[합성예 1] 수지 1의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-1) 63.0g(0.15몰), 화합물 (S-2) 119.2g(0.45몰) 및 화합물 (S-3) 18.6g(0.10몰)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 58.2g(0.30몰) 및 화합물 (S-6)(y1=38) 553.4(0.20몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 1을 얻었다. 수지 1은, 1H-NMR(Bruker사제)에 의해, 반복 단위 a1, b1, a3, b3, a4 및 b4를 포함하는 것임을 확인하였다. 수지 1의 Mw는 38,000, 실리콘 함유율은 70.4질량％였다.
[합성예 2] 수지 2의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-2) 106.0g(0.40몰), 화합물 (S-4) 64.5g(0.15g) 및 화합물 (S-3) 9.3g(0.05몰)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 9.7g(0.05몰) 및 화합물 (S-6)(y1=8) 276.7g(0.45몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 2를 얻었다. 수지 2는, 1H-NMR(Bruker사제)에 의해, 반복 단위 a2, b2, a3, b3, a4 및 b4를 포함하는 것임을 확인하였다. 수지 2의 Mw는 36,000, 실리콘 함유율은 61.3질량％였다.
[합성예 3] 수지 3의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-1) 84.0g(0.20몰), 화합물 (S-2) 53.0g(0.20g) 및 화합물 (S-4) 43.0g(0.10g)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 38.8g(0.20몰) 및 화합물 (S-6)(y1=8) 184.5g(0.3몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 3을 얻었다. 수지 3은, 1H-NMR(Bruker사제)에 의해, 반복 단위 a1, a2, b1, b2, a3 및 b3을 포함하는 것임을 확인하였다. 수지 3의 Mw는 32,000, 실리콘 함유율은 45.7질량％였다.
[합성예 4] 수지 4의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-1) 42.0g(0.10몰), 화합물 (S-2) 79.5g(0.30g), 화합물 (S-4) 64.5g(0.15g) 및 화합물 (S-3) 9.3g(0.05몰)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 38.8g(0.20몰) 및 화합물 (S-6)(y1=38) 830.1g(0.30몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 4를 얻었다. 수지 4는, 1H-NMR(Bruker사제)에 의해, 반복 단위 a1, b1, a2, b2, a3, b3, a4 및 b4를 포함하는 것임을 확인하였다. 수지 4의 Mw는 41,000, 실리콘 함유율은 78.8질량％였다.
[합성예 5] 수지 5의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-2) 53.0g(0.20몰), 화합물 (S-4) 129.0g(0.30g)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 38.8g(0.20몰) 및 화합물 (S-6)(y1=38) 830.1g(0.30몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하였다. 수지 5는, 1H-NMR(Bruker사제)에 의해, 반복 단위 a2, b3, a3 및 b3을 포함하는 것임을 확인하였다. 수지 5의 Mw는 41,000, 실리콘 함유율은 78.9질량％였다.
[합성예 6] 수지 6의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-2) 145.7g(0.55g), 화합물 (S-4) 215.0g(0.50g) 및 화합물 (S-3) 9.3g(0.05몰)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 58.2g(0.30몰) 및 화합물 (S-6)(y1=8) 430.5g(0.70몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 6을 얻었다. 수지 6은, 1H-NMR(Bruker사제)에 의해, 반복 단위 a2, b2, a3, b3, a4 및 b4를 포함하는 것임을 확인하였다. 수지 6의 Mw는 39,000, 실리콘 함유율은 51.2질량％였다.
[합성예 7] 수지 7의 합성
교반기, 온도계, 질소 치환 장치 및 환류 냉각기를 구비한 3L 플라스크에, 화합물 (S-2) 79.5g(0.30g), 화합물 (S-4) 215.0g(0.50g) 및 화합물 (S-3) 55.8g(0.30몰)을 첨가한 후, 톨루엔 2,000g을 추가하고, 70℃에서 가열하였다. 그 후, 염화백금산 톨루엔 용액(백금 농도 0.5질량％) 1.0g을 투입하고, 화합물 (S-5) 58.2g(0.30몰) 및 화합물 (S-6)(y1=8) 123.0g(0.20몰)을 1시간에 걸쳐 적하하였다(히드로실릴기의 합계/알케닐기의 합계=1/1(몰비)). 적하 종료 후, 100℃까지 가열하고, 6시간 숙성한 후, 반응 용액으로부터 톨루엔을 감압 증류 제거하고, 수지 7을 얻었다. 수지 7은, 1H-NMR(Bruker사제)에 의해, 반복 단위 a2, b2, a3, b3, a4 및 b4를 포함하는 것임을 확인하였다. 수지 7의 Mw는 32,000, 실리콘 함유율은 33.6질량％였다.
[2] 감광성 수지 조성물의 조제
[실시예 1 내지 12, 비교예 1 내지 4]

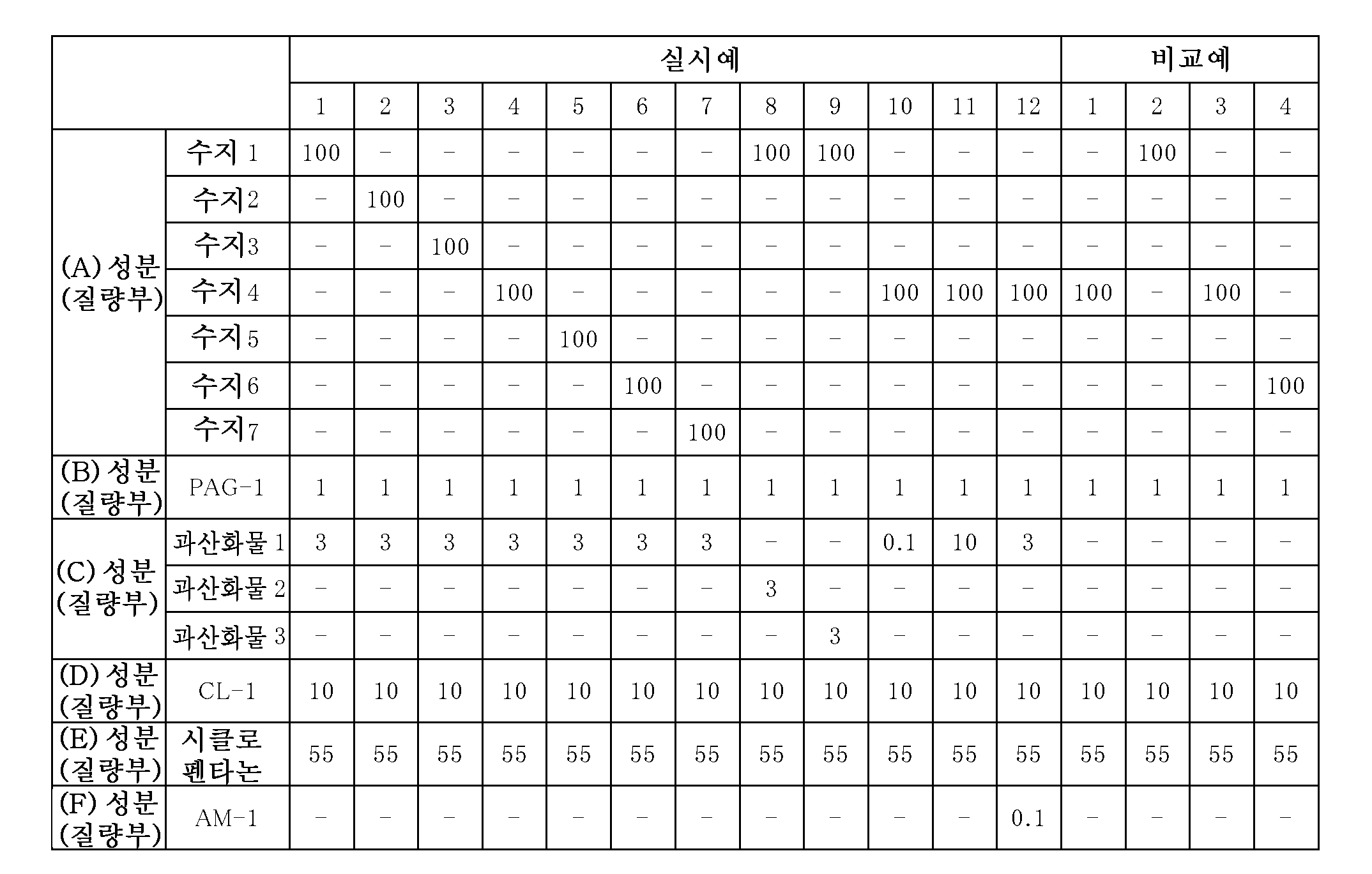

표 1에 기재된 배합량을 따라 각 성분을 배합하고, 그 후 상온에서 교반, 혼합, 용해한 후, 테플론(등록 상표)제 1.0㎛ 필터로 정밀 여과를 행하고, 실시예 1 내지 12 및 비교예 1 내지 4의 감광성 수지 조성물을 얻었다.
Figure pat00020
표 1에 기재한 광 산 발생제 PAG-1, 과산화물 1 내지 3, 가교제 CL-1, ??처AM-1은, 이하와 같다.
ㆍPAG-1
Figure pat00021
ㆍ과산화물 1: 퍼쿠밀 D(니치유 화학(주)제): 디쿠밀퍼옥사이드
ㆍ과산화물 2: 퍼헥사 25B(니치유 화학(주)제): 2,5-디메틸-2,5-디(tert-부틸퍼옥시)헥산
ㆍ과산화물 3: 나이퍼 BMT-K40(니치유 화학(주)제): 벤조일퍼옥사이드
ㆍCL-1
Figure pat00022
ㆍAM-1
Figure pat00023
[3] 수지 피막의 평가
(1) 소성 변형률의 평가
감광성 수지 조성물을 포함하는 경화 피막의 소성 변형률을 평가하기 위해, 실시예 1 내지 12 및 비교예 1 내지 4의 각 감광성 수지 조성물을 13㎝×15㎝, 두께 0.7㎜의 철판 상에 바 코터를 사용하여 도포하고, 190℃의 오븐으로 2시간 가열하고, 막 두께가 50㎛의 수지 피막을 얻었다. 이 수지 피막을 스트립형으로 처리하고, 20㎜ 간격으로 표시를 하고, 5％의 변형이 1시간 걸리도록 인장 시험기((주) 시마즈 세이사쿠쇼제)를 사용하여 시험하고, 제하한 후의 20㎜ 간격 사이의 변화량을 조사하였다. 변화량이 1％ 미만인 것을 ◎, 1％ 이상 3％ 미만인 것을 ○, 3％ 이상인 것을 ×로 하였다. 결과를 표 2에 나타내었다.
(2) 신뢰성(밀착성, 내균열성)의 평가
실시예 1 내지 12 및 비교예 1 내지 4의 각 감광 수지 조성물을 스핀 코터를 사용하여, 두께가 10㎛가 되도록 코팅하였다. 용제를 제거하기 위해, 핫 플레이트 위에서, 100℃에서 3분간 가열하고, 건조시켰다.
웨이퍼에 도포한 조성물 전체면에 대하여, 마스크를 통하지 않고, 수스 마이크로텍사의 마스크 얼라이너 MA8을 사용하여, 고압 수은등을 광원으로 하는 광(파장 365㎚)을 조사하고, PEB를 행하여, PGMEA에 5분간 침지시켰다. 이 조작 후에 남은 피막을 190℃의 오븐으로 1시간 가열하고, 수지 피막을 얻었다.
얻어진 웨이퍼를 다이싱 블레이드를 구비하는 다이싱 쏘((주)DISCO제 DAD685, 스핀들 회전수: 40,000rpm, 절단 속도: 20㎜/sec)를 사용하여 절단하고, 10㎜×10㎜인 정사각형의 시험편을 얻었다. 얻어진 시험편(각 10편씩)을 히트 사이클 시험(-25℃에서 10분간 유지, 125℃에서 10분간 유지를 1,000사이클 반복함)에 제공하고, 히트 사이클 시험 후의 수지 필름의 웨이퍼로부터의 박리 상태, 균열의 유무를 광학 현미경에 의해 확인하였다. 전혀 박리ㆍ균열이 생기지 않은 것을 양호, 1개라도 박리가 생긴 것을 박리, 1개라도 균열이 생긴 것을 균열로 하였다. 결과를 표 2에 나타내었다.
(3) 내열성의 평가
신뢰성 평가에서 제작한 시험편의 시험 전 질량을 측정하여, 그 후, 시험편을 200℃에서 가열한 오븐에 1,000시간 방치한 후, 시험편을 오븐으로부터 취출하여, 질량을 측정하였다. 시험 전후의 질량 변화율이 0.5％ 미만이었던 경우를 양호, 시험 전후의 질량 변화율이 0.5％ 이상이었던 경우를 불량으로 판정하였다. 결과를 표 2에 나타내었다.
Figure pat00024

Claims (11)

  1. (A) 실리콘 골격 함유 폴리머,
    (B) 광 산 발생제, 및
    (C) 과산화물
    을 포함하는 감광성 수지 조성물.
  2. 제1항에 있어서, (A) 실리콘 골격 함유 폴리머가, 하기 식 (a1) 내지 (a4) 및 (b1) 내지 (b4)로 표시되는 반복 단위를 포함하는 것인 감광성 수지 조성물.
    Figure pat00025

    [식 중, R1 내지 R4는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. m은 1 내지 600의 정수이다.
    a1 내지 a4 및 b1 내지 b4는 0≤a1<1, 0≤a2<1, 0≤a3<1, 0≤a4<1, 0≤b1<1, 0≤b2<1, 0≤b3<1, 0≤b4<1, 0<a1+a2+a3+a4<1, 0<b1+b2+b3+b4<1 및 a1+a2+a3+a4+b1+b2+b3+b4=1을 만족하는 수이다.
    X1은 하기 식 (X1)로 표시되는 2가의 기이다. X2는 하기 식 (X2)로 표시되는 2가의 기이다. X3은 하기 식 (X3)으로 표시되는 2가의 기이다. X4는 하기 식 (X4)로 표시되는 2가의 기이다.
    Figure pat00026

    (식 중, Z1은 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R11 및 R12는 각각 독립적으로 수소 원자 또는 메틸기이다. R13 및 R14는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. p1 및 p2는 각각 독립적으로 0 내지 7의 정수이다. q1 및 q2는 각각 독립적으로 0 내지 2의 정수이다.)
    Figure pat00027

    (식 중, Z2는 단결합, 메틸렌기, 프로판-2,2-디일기, 1,1,1,3,3,3-헥사플루오로프로판-2,2-디일기 또는 플루오렌-9,9-디일기이다. R21 및 R22는 각각 독립적으로 수소 원자 또는 메틸기이다. R23 및 R24는 각각 독립적으로 탄소수 1 내지 4의 알킬기, 또는 탄소수 1 내지 4의 알콕시기이다. r1 및 r2는 각각 독립적으로 0 내지 7의 정수이다. s1 및 s2는 각각 독립적으로 0 내지 2의 정수이다.)
    Figure pat00028

    (식 중, R31 및 R32는 각각 독립적으로 수소 원자 또는 메틸기이다. t1 및 t2는 각각 독립적으로 0 내지 7의 정수이다.)
    Figure pat00029

    (식 중, R41 및 R42는 각각 독립적으로 수소 원자 또는 메틸기이다. R43 및 R44는 각각 독립적으로 탄소수 1 내지 8의 1가 탄화수소기이다. u1 및 u2는 각각 독립적으로 0 내지 7의 정수이다. v는 0 내지 600의 정수이다.)]
  3. 제1항 또는 제2항에 있어서, (C) 과산화물이 퍼옥시케탈, 하이드로퍼옥사이드, 디알킬퍼옥사이드, 디아실퍼옥사이드, 퍼옥시에스테르 및 퍼옥시디카르보네이트로부터 선택되는 유기 과산화물인 감광성 수지 조성물.
  4. 제1항 또는 제2항에 있어서, (C) 과산화물의 함유량이 (A) 실리콘 골격 함유 폴리머 100질량부에 대하여 0.1 내지 50질량부인 감광성 수지 조성물.
  5. 제1항 또는 제2항에 있어서, 또한, (D) 가교제를 포함하는 감광성 수지 조성물.
  6. 제1항 또는 제2항에 있어서, 또한, (E) 용제를 포함하는 감광성 수지 조성물.
  7. 제1항 또는 제2항에 있어서, 또한, (F) ??처를 포함하는 감광성 수지 조성물.
  8. 개구 폭이 10 내지 100㎛이며, 또한 깊이가 10 내지 120㎛인 홈 및 구멍 중 어느 한쪽 또는 양쪽을 갖는 기판과, 해당 기판 상에 제1항 또는 제2항에 기재된 감광성 수지 조성물로부터 얻어지는 감광성 수지 피막을 구비하는 적층체.
  9. (i) 제1항 또는 제2항에 기재된 감광성 수지 조성물을 사용하여, 기판 상에 감광성 수지 피막을 형성하는 공정,
    (ii) 상기 감광성 수지 피막을 노광하는 공정, 및
    (iii) 상기 노광한 감광성 수지 피막을 현상액을 사용하여 현상하는 공정
    을 포함하는 패턴 형성 방법.
  10. 제9항에 있어서, 또한, (iv) 현상에 의해 패턴이 형성된 감광성 수지 피막을 100 내지 250℃의 온도에서 후경화하는 공정을 포함하는 패턴 형성 방법.
  11. 제9항에 있어서, 상기 기판이, 개구 폭이 10 내지 100㎛이며, 또한 깊이가 10 내지 120㎛인 홈 및 구멍의 어느 한쪽 또는 양쪽을 갖는 것인 패턴 형성 방법.
KR1020190173616A 2018-12-28 2019-12-24 감광성 수지 조성물, 적층체 및 패턴 형성 방법 Pending KR20200083262A (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JPJP-P-2018-247071 2018-12-28
JP2018247071A JP7119997B2 (ja) 2018-12-28 2018-12-28 感光性樹脂組成物、積層体、及びパターン形成方法

Publications (1)

Publication Number Publication Date
KR20200083262A true KR20200083262A (ko) 2020-07-08

Family

ID=69005517

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190173616A Pending KR20200083262A (ko) 2018-12-28 2019-12-24 감광성 수지 조성물, 적층체 및 패턴 형성 방법

Country Status (6)

Country Link
US (1) US12055853B2 (ko)
EP (1) EP3674350B1 (ko)
JP (1) JP7119997B2 (ko)
KR (1) KR20200083262A (ko)
CN (1) CN111381447B (ko)
TW (1) TWI828833B (ko)

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002088158A (ja) 2000-09-12 2002-03-27 Shin Etsu Chem Co Ltd オルガノシロキサン系高分子化合物及び光硬化性樹脂組成物並びにパターン形成方法及び基板保護用皮膜
JP2012001668A (ja) 2010-06-18 2012-01-05 Shin-Etsu Chemical Co Ltd シルフェニレン含有光硬化性組成物、それを用いたパターン形成方法およびその方法により得られる光半導体素子

Family Cites Families (20)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3159662A (en) 1962-07-02 1964-12-01 Gen Electric Addition reaction
US3159601A (en) 1962-07-02 1964-12-01 Gen Electric Platinum-olefin complex catalyzed addition of hydrogen- and alkenyl-substituted siloxanes
US3220972A (en) 1962-07-02 1965-11-30 Gen Electric Organosilicon process using a chloroplatinic acid reaction product as the catalyst
US3775452A (en) 1971-04-28 1973-11-27 Gen Electric Platinum complexes of unsaturated siloxanes and platinum containing organopolysiloxanes
JP2004077874A (ja) * 2002-08-20 2004-03-11 Clariant (Japan) Kk 層間絶縁膜用感光性組成物及びパターン化層間絶縁膜の形成方法
JP5003081B2 (ja) 2005-09-28 2012-08-15 東レ株式会社 感光性シロキサン組成物、それから形成された硬化膜、および硬化膜を有する素子
EP2024998A1 (en) * 2006-06-05 2009-02-18 Dow Corning Corporation Electronic package and method of preparing same
JP2008020898A (ja) 2006-06-12 2008-01-31 Toray Ind Inc 感光性シロキサン組成物、それから形成された硬化膜、および硬化膜を有する素子
JP2009042422A (ja) 2007-08-08 2009-02-26 Toray Ind Inc 感光性シロキサン組成物、それから形成された硬化膜、および硬化膜を有する素子
EP2071400A1 (en) * 2007-11-12 2009-06-17 Rohm and Haas Electronic Materials LLC Coating compositions for use with an overcoated photoresist
JP2011510133A (ja) * 2008-01-15 2011-03-31 ダウ・コーニング・コーポレイション シルセスキオキサン樹脂
JP5007827B2 (ja) * 2008-04-04 2012-08-22 信越化学工業株式会社 ダブルパターン形成方法
JP2010064452A (ja) * 2008-09-12 2010-03-25 Asahi Kasei E-Materials Corp 硬化性樹脂組成物
JP5413340B2 (ja) * 2009-09-30 2014-02-12 信越化学工業株式会社 エポキシ基含有高分子化合物、これを用いた光硬化性樹脂組成物、パターン形成方法及び電気・電子部品保護用皮膜
JP5942859B2 (ja) * 2012-01-27 2016-06-29 信越化学工業株式会社 シリコーン骨格含有高分子化合物、樹脂組成物、光硬化性ドライフィルム
US9296922B2 (en) * 2013-08-30 2016-03-29 Az Electronic Materials (Luxembourg) S.A.R.L. Stable metal compounds as hardmasks and filling materials, their compositions and methods of use
JP6466882B2 (ja) * 2016-04-27 2019-02-06 信越化学工業株式会社 樹脂組成物、樹脂フィルム、樹脂フィルムの製造方法、半導体装置の製造方法及び半導体装置
JP6616743B2 (ja) * 2016-06-30 2019-12-04 信越化学工業株式会社 シリコーン骨格含有高分子化合物、光硬化性樹脂組成物、光硬化性ドライフィルム、積層体、及びパターン形成方法
TW201843526A (zh) * 2017-04-26 2018-12-16 日商日立化成股份有限公司 感光性樹脂組成物及抗蝕劑圖案的形成方法
JP7235207B2 (ja) * 2017-11-20 2023-03-08 三菱瓦斯化学株式会社 リソグラフィー用膜形成用組成物、リソグラフィー用膜、レジストパターン形成方法、及び回路パターン形成方法

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2002088158A (ja) 2000-09-12 2002-03-27 Shin Etsu Chem Co Ltd オルガノシロキサン系高分子化合物及び光硬化性樹脂組成物並びにパターン形成方法及び基板保護用皮膜
JP2012001668A (ja) 2010-06-18 2012-01-05 Shin-Etsu Chemical Co Ltd シルフェニレン含有光硬化性組成物、それを用いたパターン形成方法およびその方法により得られる光半導体素子

Also Published As

Publication number Publication date
US12055853B2 (en) 2024-08-06
JP7119997B2 (ja) 2022-08-17
JP2020106728A (ja) 2020-07-09
TW202039643A (zh) 2020-11-01
EP3674350B1 (en) 2021-11-24
TWI828833B (zh) 2024-01-11
EP3674350A1 (en) 2020-07-01
US20200209751A1 (en) 2020-07-02
CN111381447B (zh) 2024-03-08
CN111381447A (zh) 2020-07-07

Similar Documents

Publication Publication Date Title
CN107556480B (zh) 含硅酮骨架高分子化合物、光固化性树脂组合物、光固化性干膜、积层体、及图案形成方法
KR102453575B1 (ko) 감광성 수지 조성물, 감광성 드라이 필름, 감광성 수지 피막, 및 패턴 형성 방법
KR102605591B1 (ko) 실리콘 골격 함유 고분자 화합물, 감광성 수지 조성물, 감광성 수지 피막, 감광성 드라이 필름, 적층체, 및 패턴 형성 방법
KR102589951B1 (ko) 감광성 수지 조성물, 감광성 수지 피막, 감광성 드라이 필름, 적층체, 및 패턴 형성 방법
KR102861256B1 (ko) 감광성 수지 조성물, 감광성 드라이 필름, 적층체 및 패턴 형성 방법
TWI828833B (zh) 感光性樹脂組成物、層合體，及圖型形成方法

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

D21 Rejection of application intended

Free format text: ST27 STATUS EVENT CODE: A-1-2-D10-D21-EXM-PE0902 (AS PROVIDED BY THE NATIONAL OFFICE)

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13 Pre-grant limitation requested

Free format text: ST27 STATUS EVENT CODE: A-2-3-E10-E13-LIM-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11 Amendment of application requested

Free format text: ST27 STATUS EVENT CODE: A-2-2-P10-P11-NAP-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

F13 Ip right granted in full following pre-grant review

Free format text: ST27 STATUS EVENT CODE: A-3-4-F10-F13-REX-PX0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701
