본 발명은 공기를 이온화하는 장치(1)에 관한 것으로, 이 장치(1)는, 케이스(2) 내에:
- 펄스 공기유동을 발생시키는 로터(8) 및 상기 유동을 안내하는 배기 파이프(9)를 포함하는, 송풍기(7);
- 이온 생성 장치(14)로서,
ㆍ 고압 발전기(15);
ㆍ 상기 발전기(15)에 연결된 적어도 하나의 전극(16)으로서, 상기 전극의 일 자유 단부(17)는 전도성 물질로 만들어진 필라멘트(18)들의 다발로 형성되어, 상기 배기 파이프(9)의 오른쪽으로 연장되는 곳에서 코로나 방전에 의해 이온을 방출하게 하는, 적어도 하나의 전극(16);을 포함하는 이온 생성 장치(14);
- 디퓨저(38)로서:
ㆍ 상기 배기 파이프(9)의 연장부로 연장되고 압축 챔버(40)를 한정하는 파이프(39), 및
ㆍ 상기 파이프(39)를 연장시키는 확대기(41)로서, 상기 압축 챔버(40)에 인접한 상기 확대기(41)의 내면에서 반대쪽 외면(44)으로 연장되는 일련의 채널(42)들을 포함하는 확대기(41)를 구비한, 디퓨저(38);를 포함한다.

Description

특히 모기 퇴치를 위한 이온 유동 가속기를 구비한 이온화기
본 발명은 이온화기의 분야에 관한 것이다.
이온화기는 일반적으로 공기 정화에 사용된다. 원리는, 꽤 간단하게, 코로나 방전에 기초하며: 고압(및 낮은 강도)의 전원과 연결된 하나(또는 그 이상의) 전극(들)이, 전기 방전에 동반되는, 주변 환경의 이온화를 일으킨다.
실제로, 전극은 (예를 들어, 전기의 도체가 되도록 처리된, 유리 또는 탄소 섬유로 만든) 매우 얇은 필라멘트들로 (적어도 어느 한 자유 단부에) 형성될 수 있다. 이들 필라멘트들은, 이온을 제거하는, 불어내기를 형성하는 공기유동에 위치한다.
이온은 공기 중에 부유하는 입자들과 결합하여, 적재하기에 의해, 그들이 바닥으로 가라앉히는데 기여한다.
이 기술에 사용하는 통상적인 이온화기는 미국 특허 US 5268009에 설명되어 있다.
이온화기가 일반적으로 채취에 끌리는(특히, 암모기) 곤충(및 특히, 쌍시류)을 물리치는데 기여할 수 있다는 것이 최근에 발견되었다. 실제로, 채취는 입자들 (특히, 땀)에 의해 운반되고, 즉 이온화기에서 나오는 이온들과 결합에 의해 바닥으로 가라앉을 수 있다는 것이 증명되었다.
달리 말하면, 이온화기를 사용하여 곤충(특히, 모기)에 노출되는 개인(또는 동물)의 악취를 영구적으로 없애는 것이 가능하다. 어떻게든 이를 보이지 않게 만듦으로써, 개인(또는 동물)은 그들의 쏘임(또는 물림)으로부터 보호된다.
이온화기는 목 또는 허리에 차기 위한 것으로 제안되었다. 그러나 이를 차는 것은 제한적이고 여러 사람을 동시에 보호할 수 없다.
이온화기의 착용을 증가시키기 위하여, 가장 간단한 것은 불어내는 힘을 증가시키는 것이다. 그러나, 이것은 이온화기의 전기 소비를 증가시키게 되어서, 특히 여행 중에 또는 본선 전기 공급이 없는 지역에서 확장된 사용과는 호환되지 않는다.
본 발명의 제1 목표는 보통의 전기 소비를 갖지만 범위가 증가된 이온화기를 제안하는 것이다.
본 발명의 제2 목표는 상당한 부피로 이온을 발산시키는, 특히 이 부피에서 곤충, 및 특히 모기의 후각으로 감지되지 않는 개체를 만들 목적으로, 이온을 발산시키는 것을 가능케 하는 이온화기를 제안하는 것이다.
상기한 목적을 달성하기 위하여, 하기의 공기 이온화(이온화기) 장치가 제안되며, 이는 케이스를 포함하고, 이 케이스에는:
- 펄스 공기유동을 발생시키는 로터 및 이 유동을 안내하는 배기 파이프를 포함하는, 송풍기;
ㆍ 고압 발전기;
ㆍ 발전기에 연결된 적어도 하나의 전극;을 포함하고, 전극의 일 자유 단부는 전도성 물질로 만들어진 필라멘트 다발로 형성된 것으로서, 배기 파이프의 오른쪽으로 연장된 곳에서 코로나 방전에 의해 이온을 방출하게 되는, 이온 생성 장치;
ㆍ 배기 파이프의 연장부로 연장되고 압축 챔버를 한정하는 파이프, 및
ㆍ 파이프를 연장시키는 확대기로서, 압축 챔버에 인접한 확대기의 내면에서 반대쪽 외면으로 연장되는 일련의 채널들을 포함하는 확대기를 구비한 디퓨저(diffuser);를 포함한다.
디퓨저는 이를 통과해 지나가는 공기유동을 가속시켜 이온화기의 범위(그러므로 효율)에 이점이 있는 효과를 갖는다.
다양한 추가적인 특징들은, 개별적으로 또는 조합하여 제공될 수 있다. 그래서, 예를 들어:
- 채널들은 확대기의 내면에서 그의 외면으로 서로 간에 연장되게 된다.
- 각각의 채널은 확대기의 내면에서 그의 외면으로 좁아지게 된다.
- 이온화기는 전극의 자유 단부를 둘러싸는 금속 링을 포함한다.
- 금속 링은 전극의 필라멘트 다발을 둘러싸는 나팔부(특히, 원뿔 또는 피라미드 모양인)를 갖는다.
- 금속 링은 전극 상에서 압착된다.
- 금속 링은 구리로 만들어진다.
- 금속 링은 표면이 은이다.
- 케이스는 베이스 및 디퓨저의 적어도 오른쪽에 투공을 구비한 커버를 포함한다.
- 이온화기는 발전기의 전기 공급 회로를 열거나 닫는 스위치를 구비한 전자 제어 기판을 포함하고, 케이스는 스위치와 결합된 푸시버튼을 구비한다.
본 발명의 다른 목표 및 유리한 점들은 첨부된 도면을 참조하여 아래에 이루어진, 일 실시예의 설명에 비추어 분명해질 것이다:
- 도 1은 공기 이온화 장치를 보여주는 전개된, 사시도;
- 도 2는 송풍기 및 그의 관련된 디퓨저를 보여주는 전개된 사시도;
- 도 3은 송풍기 및 그의 조립된 디퓨저을 보여주는 부분적인, 추출도;

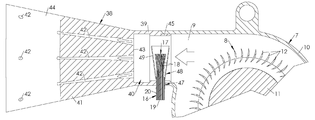

- 도 4는 도 3의 절단면 IV-IV에 따른, 송풍기 및 디퓨저의 단면도;
- 도 5는 도 4의 평면 V-V의 단면도;
- 도 6은 조립된 이온화 장치를 보여주는 부분적인, 추출도이다.
도 1에는, 공기 이온화 장치가 표현되며, 이하 더 간단히 이온화기(1)로 부른다. 이 이온화기(1)는 반대되는 전하의 공기중에 부유하는 입자들과 관련되도록 의도된, 하나 이상의 펄스 이온 유동을 생성하도록 설계된다.
펄스 이온과 입자들의 결합에 의해 형성된 분자들(또는 분자 그룹들)은 무겁고, 그의 무게의 영향으로 인해, 바닥으로 가라 앉는다.
이온화기(1)는 유리하게는, 통상적으로 CO3 이온인, 음성 이온(음이온)을 생성하도록 설계된다. 이하, 그 방법이 설명된다.
이온화기(1)는 먼저 케이스(2)를 포함한다.
도시된 예시에 있어서, 케이스(2)는 베이스(3) 및 커버(4)를 포함한다.
베이스(3)는 벽 또는 파티션에 체결되는(표면-장착된), 또는 천장에도 체결되는(천장-장착된), 지지부(예를 들어, 테이블) 상에 얹혀 있을 수 있다.
도시된 예시에 있어서, 베이스(3)는 (바람직하게는 둥근 모서리를 갖는) 실질적으로 사각형의 테두리를 갖는다.
커버(4)는 유리하게는, 베이스(3)의 테두리의 상보적인 베이스를 갖는, 피라미드형이다.
이와 함께, 베이스(3) 및 커버(4)는 내부 용적(5)을 정의하고, 이 안에는 이온화기(1)의 다양한 컴포넌트들이 배치된다.
커버(4)는 투공(6)을 구비한다. 이들 투공(6)들은 커버(4)를 관통하는 공기의 통과를 가능케 만들도록 의도된다.
이온화기(1)는, 두 번째로, 적어도 하나의 송풍기(7)를 포함한다. 이 송풍기(7)는 펄스 공기유동을 생성하는 로터(8), 및 이 유동을 안내하는 배기 파이프(9)를 포함한다.
도시된 예시에 있어서, 송풍기(7)는 환풍기의 형태로 제시된다. 송풍기(7)는, 이 케이스 안에, 박스(10)(여기선, 원통형)를 포함하고 여기 안에는 로터(8)가 선회 가능하게 장착된다. 박스(10)는 전류가 공급되는 스테이터(도시되지 않음)를 수반하고, 로터(8)를 회전시키는, 회전 자기장을 생성하도록 설계된다.
도시된 예시에 있어서, 로터(8)는 축(11) 및 축(11)과 통합된 복수의 주변 블레이드(12)들을 포함하고, 이는, 로터(8)의 회전 동안, 공기유동을 생성한다.
도 1에 도시된 바람직한 실시예에 따르면, 이온화기(1)는 두 개의 송풍기(7)를 포함한다. 송풍기(7)들은, 예를 들어, 서로 등을 맞대고 장착된다, 즉, 생성된 유동들은 서로 반대 방향으로 펄싱된다.
도시된 바와 같이, 특히, 도 1에 있어서, 박스(10)는 공기 유입구를 구비한다(여기서, 로터(8) 바로 밑에 있는 개구(13)로 형성된다).
배기 파이프(9)는 여기서 박스(10)의 일측 상에 형성된 개구로 형성된다. 도시된 예시에 있어서, 배기 파이프(9)는 직사각형(또는 정사각형) 단면을 갖고, 다만 원형 또는 둥근 단면을 가질 수 있다.
이온화기(1)는 세번째로, 이온 생성 장치(14)를 포함하며, 이는:
ㆍ 고압 발전기(15);
ㆍ 발전기(15)에 연결된 적어도 하나의 전극(16);을 포함하고, 전극의 일 자유 단부(16)는 전도성 물질로 만들어진 필라멘트(18) 다발로 형성된 것으로서, 배기 파이프(9) 쪽으로 연장된 곳에서 코로나 방전에 의해 이온을 방출한다.
고압 발전기(15)는 전압원(예를 들어, 배터리, 셀, 또는 변압기를 통한 본선)에 연결된다. 발전기(15)는 고압(수 천 볼트, 심지어 수 만 볼트)이고 낮은 강도(수 밀리암페어, 심지어 수 마이크로암페어)의 전기를 생성하도록 설계된다.
도시된 예시에 있어서, 여기선 이온화기(1)가 두 개의 송풍기(7)들을 포함하며, 이온 생성 장치(14)는, 각각 하나의 송풍기(7)와 연관된, 두 개의 전극(16)들을 포함한다.
각각의 전극(16)은 발전기에 연결된 전도체(19)를 포함한다. 손실을 최소화하기 위하여, 전도체(19)는, 적어도 그의 길이 일부분에 걸쳐, (예를 들어, 가요성 절연 폴리머로 만들어진)슬리브(20)로 둘러싸인다. 도 2 및 도 3에서 볼 수 있는 바와 같이, 전극의 자유 단부(16)(즉, 필라멘트(18) 다발)는 벗겨져 있다.
필라멘트(18)들은 그의 길이 전체에 걸쳐 전도체(19)를 함께 구성할 수 있고, 또는 그 자체가 발전기(15)와 연결된, 와이어(예를 들어, 금속)에 연결됨으로써 단지 전도체(19)의 일 부분만 형성할 수 있다.
도 1 및 도 5에서 볼 수 있는 바와 같이, 이온화기(1)는, 네번째로, 전기 컴포넌트들을 포함하고 발전기(15)를 전기적으로 공급하기 위한 회로를 형성하는 집적 회로 기판(21)의 형태인, 제어 전자 장치를 포함한다.
도시된 예시에 있어서, 기판(21)은, 다른 컴포넌트들에 공급하고 고압 발전기(15)에서 공급받도록 의도되어 있으며 (대략 12V의) 평균 전압을 생성하도록 설계된, 변압기(22)를 포함한다.
기판(21)은 또한 단말(23)들을 포함하고, 단말들 상에서 발전기(15)에 전기를 공급하는 전도체(24)들과 함께, 그(또는 각각의) 송풍기(7)에 전기를 공급하는 전도체(25)들이 연결된다. 보다 구체적으로, 후자의 전기 전도체(25)들은 각각의 송풍기(7)의 스테이터에 연결된다.
이온화기(1)의 켜기는, 예를 들어, 원격 제어(적외선 또는 무선)에 의해, 또는 이온화기(1)에 전기를 공급하는 회로 상에 장착된 원격 스위치에 의해, 원격으로 제어될 수 있다.
이온화기(1)의 켜기는 또한 그 위에 직접적인 작용으로 수행될 수도 있다. 따라서, 도 1 및 도 5에 도시된 실시예에 따르면, 기판(21)은 발전기(15)에 전기를 공급하는 회로를 열거나 닫는 스위치(26)를 구비한다.
이 스위치(26)는 예를 들어, 회로가 열리는(그래서 발전기(15) 및 각각의 송풍기(7)가 전기 공급을 받지 않는), 높은 위치 및, 회로가 닫히는(그래서 발전기(15) 및 각각의 송풍기(7)가 전기를 공급받는), 낮은 위치 사이를 전환하는 방식으로 장착된 막대(27)를 포함한다.
건축적인 견지에서, 도 1 및 도 5에 도시된 바와 같이, 발전기(15)는 베이스(18)의 바닥 벽(18) 상에 장착된다. 그(또는 각각의) 송풍기(7)는 (예를 들어, 플라스틱 물질로 만든) 판(29) 상에 장착된다. 이 판(29)은 베이스(3)의 바닥 벽(28)에서 돌출된 굴뚝(30)들 상에 장착된다. 굴뚝(30)들 상에 판(29)의 고정은, 예를 들어, 나사(31)들에 의해 이루어질 수 있다.
도 1에 도시된 바와 같이, 각각의 송풍기(7)는 판(29) 위에 돌출하여 형성된 상보적인 하우징(32)에 끼워진다. 판(29) 위에 각각의 송풍기(7)의 고정은, 예를 들어, 나사에 의해 이루어질 수 있다.
도 1 및 도 5에 도시된 바람직한 실시예에 따르면, 전자 기판(21)은 송풍기(들)의 상단 위에 장착된다. 이를 위하여, 기판(21)은 판(29)에서 돌출하는 핀(33)들 위에 장착된다. 핀(33)들 위에 기판의 고정은, 예를 들어 나사(34)에 의해 이루어질 수 있다.
도시된 예시에 있어서, 커버(4)는 절두 피라미드의 형태로 제시되고, 예를 들어 반구형의, 덮개(35) 위에 얹혀 있다.
갭(36)은 유리하게는 덮개(35)의 주변과 커버(4) 사이에 제공된다.
이 갭(36)은, 먼저, 신선한 공기를, 송풍기(들)(7)에 공급하는 공기 유입구를 형성할 수 있다.
갭(36)은, 그 다음으로, 전자 제어 기판(21) 상에 장착된 이온화기(1)의 작동 표시 조명, 예를 들어 발광 다이오드(37)(LED)가 발하는 빛을 위한 통로를 형성할 수 있다.
도 1 및 도 5에 도시된 바람직한 실시예에 따르면, 여기서 이온화기(1)의 켜기는 그 위에 직접적인 수동 작용에 의해 수행되고, 덮개(35)는 스위치(26)와 결합된 푸시버튼을 형성한다. 덮개(35)의 작용(손 또는 손가락으로 간단히 눌러서)은 스위치(26)의 막대(27)에 의하여 발전기(15) 및 송풍기(들)에 전기를 공급하는 회로를 열거나 닫을 수 있게 한다. 도 5에 도시된 일 실시예에 따르면, 덮개(35)는 막대(27)에 억지로 삽입되어서, 막대가 그의 지지체를 보장한다.
작동 중에, 그(또는 각각의) 로터(8)는 배기 파이프(9)를 통과하는 펄스 공기유동을 생성한다. (발전기(15)에서 높은 전압을 공급받는) 전극(16)의 필라멘트(18)들은 많은 양의 이온의 생성을 동반하는 전기 방전(코로나 방전)을 발생시킨다. 이 이온들은 공기유동에 의해 제거되고 커버(4)의 투공(6)들을 통해 이온회기(1)의 외부로 배출된다.
이온화기(1)의 범위를 증가시키기 위하여, 즉 이온이 거기에서 분출되는 거리를 증가시키기 위하여, 이온화기(1)는, 다섯번째로, 각각의 송풍기(7)마다, 디퓨저(38)를 포함한다.
이 디퓨저(38)는:
ㆍ 배기 파이프(9)의 연장부로 연장되고 압축 챔버(40)를 한정하는 파이프(39), 및
ㆍ 파이프(39)를 연장시키는 확대기(41)로서, 압축 챔버(40)에 인접한 확대기(41)의 내면(43)에서 반대쪽 외면(44)으로 연장되는 일련의 채널(42)들을 포함하는 확대기를 구비한다.
도시된 예시에 있어서, 디퓨저(38)는, 바람직하게는 플라스틱 물질로 만들어진, 일체형 부품이다.
파이프(39)는 배기 파이프(9)의 동일한 또는 상보적인 단면을 갖는다. 도시된 예시에 있어서, 파이프(39)는 따라서 직사각형(또는 정사각형) 단면을 갖는다.
디퓨저(38)는 송풍기(7)의 박스(10) 상에 직접적으로 고정될 수 있다. 도시된 예시에서, 디퓨저(38)는 배기 파이프(9) 안에 억지로(또는 스냅-맞춤으로) 삽입되는 파이프에서 돌출한 수 노즐(45)을 구비한다.
도 2에 도시된 바와 같이, 디퓨저(38) 및/또는 송풍기(7)는 전극(16)의 장착(도2) 및 통과(도3)를 가능케 하는 노치(46)를 구비함으로써, 필라멘트(18)들의 다발이 배기 파이프(9)의 오른쪽으로 연장한다. 도시된 예시에 있어서, 디퓨저(38) 및 송풍기(7)의 박스(10)는 모두 상보적인 노치(46)들을 구비하고, 이들은 일단 디퓨저(38)가 박스(10)에 장착되면, 전극(15)이 통과해 지나가는 개구(47)를 함께 형성하여, 전극의 필라멘트(18)들이 배기 파이프(9)와 파이프(39) 사이의 이음부로 연장한다.
도시된 예시에 있어서(특히, 도 3 참조), 아홉 개의 채널(42)들이 존재하지만, 이 개수는 단지 실례를 든 것뿐이다. 더 적거나, 또는 더 많은 채널(42)들이 존재할 수 있다.
채널(42)들은 바람직하게는 확대기(41)의 내면(43)에서 그의 외면(44)으로 서로에 대해 벗어나게 된다. 채널(42)들의 통로에 대한 단면의 합은 배기 파이프(9)(및 파이프(39)의) 통로에 대한 단면보다 작다. 결과적으로, 공기는 확대기(41)의 상류쪽으로 내면(43)에 인접한, 압축 챔버(40)에서 압축된다.
그 결과 채널(42)에서 (이온으로 대전된) 공기의 이동 속도는 배기 파이프(9)에서 공기의 이동 속도보다 더 크다(공기의 흐름은 도 5에서 흰 화살표로 도시된다).
달리 말하면, 디퓨저(38)는, 확대기(41)안에, 내면(43)을 통과해 들어가는 공기유동의 가속을 제공한다. 그 결과 이온들은 디퓨저(38)가 없이 분출될 때의 거리보다 더 먼 거리로 이온화기(1)의 밖으로 분출된다. 이의 이온화기(1)의 범위(그리고 그에 따른 효율)는 증가된다.
더욱이, 바람직한 일 실시예에 따르면, 각각의 채널(42)은 확대기(41)의 내면(43)에서 그의 외면(44)으로 좁아지고, 이는 또한 흐름의 가속 효과를 증가시키고 따라서 이온화기(1)의 범위를 증가시킨다.
커버(4)의 투공(6)들은 그(또는 각각의) 디퓨저(38)의 적어도 오른쪽으로 연장한다. 이것은 각각의 채널(42)이 투공(6)의 오른쪽으로 열려서, 나가는 공기유동이 되돌아 오는 것을 최소화하는 것을 보장하게 된다. 도시된 예시에 있어서, 투공(6)들은 커버(4)의 전체 표면에 걸쳐 제공된다.
확대기의 외면(44)은 바람직하게는 커버(4)에 가능한 가깝게 연장한다. 바람직한 실시예에 따르면, 확대기(41)의 외면(44)은 커버(4)의 내부와 꼭 맞는다.
필라멘트(18)들의 준위에서 생성되는 이온들의 밀도를 증가시키기 위하여, 이온화기(1)는 전극(16)의 자유 단부(17)를 둘러싸는 금속 링(48)을 포함할 수 있다.
이 링(48)은, 0 전위에 유지되어 있고, 전극(16)의 자유 단부(17)의 준위에서 전기 방전의 횟수(그러므로 이온 형성)를 증가시킴으로써 이득 효과를 제공하는 전기적 접지를 형성한다.
도 2 및 도 3에 도시된 바람직한 실시예에 따르면, 금속 링(48)은 전극(16)의 필라멘트(18) 다발을 둘러싸는 나팔부(49)를 갖는다. 이 나팔부(49)는, 서로 벌어지려는 경향이 실제 있는, 필라멘트(18)들의 다발을 꼭 들어맞게 하는 기능을 갖는다. 도 2에서 실선으로 도시된 일 실시예에 따르면, 링의 나팔부(49)는 원뿔형이다. 다른 하나의 실시예에 따르면, 도 2에 점선으로 도시된 바와 같이, 나팔부(49)는 (다각형 밑을 갖는) 피라미드형이고 임의의 개수의 면(그렇지만 3개거나 그 이상)을 갖는다.
금속 링(48)은 유리하게는 전극(16) 상에서 압착된다. 도 3에 도시된 바와 같이, 금속 링(48)은 바람직하게는 개구(47) 안에 삽입된다. 금속 링(48)은 구리로 만들어질 수 있다. 변형예에 있어서, 금속 링은 표면이 은이다. 이것은 땋은 끈 또는 격자의 형태로 있을 수 있다.

Claims (10)

  1. 공기를 이온화하는 장치(1)로서,
    케이스(2) 내에:
    - 펄스 공기유동을 발생시키는 로터(8) 및 상기 유동을 안내하는 배기 파이프(9)를 포함하는, 송풍기(7);
    - 이온 생성 장치(14);를 포함하고,
    상기 이온 생성 장치(14)는:
    ㆍ 고압 발전기(15);
    ㆍ 상기 발전기(15)에 연결된 적어도 하나의 전극(16);을 포함하고,
    상기 전극의 일 자유 단부(17)는 전도성 물질로 만들어진 필라멘트(18)들의 다발로 형성되어 상기 배기 파이프(9)의 오른쪽으로 연장된 곳에서 코로나 방전에 의해 이온을 방출하는, 공기를 이온화하는 장치(1)에 있어서,
    ㆍ 상기 배기 파이프(9)의 연장부로 연장되어 압축 챔버(40)를 한정하는 파이프(39); 및
    ㆍ 상기 파이프(39)를 연장시키는 확대기(41)로서, 상기 압축 챔버(40)에 인접한 상기 확대기(41)의 내면(43)에서 반대쪽 외면(44)으로 연장되는 일련의 채널(42)들을 포함하는 확대기(41);를 구비한 디퓨저(38)를 더 포함하는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  2. 제1항에 있어서,
    상기 채널(42)들은 상기 확대기(41)의 내면(43)에서 외면(44)으로 서로에 대해 벌어지는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  3. 제1항 또는 제2항에 있어서,
    각각의 채널(42)은 상기 확대기(41)의 내면(43)에서 외면(44)으로 좁아지는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  4. 제1항 내지 제3항 중 어느 한 항에 있어서,
    상기 전극(16)의 자유 단부(17)를 둘러싸는 금속 링(48)을 포함하는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  5. 제4항에 있어서,
    상기 금속 링(48)은 상기 전극(16)의 필라멘트(18)들의 다발을 둘러싸는 나팔부(49)를 갖는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  6. 제4항 또는 제5항에 있어서,
    상기 금속 링(48)은 상기 전극(16) 상에서 압착되는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  7. 제4항 내지 제6항 중 어느 한 항에 있어서,
    상기 금속 링(48)은 구리로 형성되는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  8. 제4항 내지 제6항 중 어느 한 항에 있어서,
    상기 금속 링(48)은 표면이 은인 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  9. 제1항 내지 제8항 중 어느 한 항에 있어서,
    상기 케이스(2)는 베이스(3), 및 상기 디퓨저(38)의 적어도 오른쪽에 투공(6)들을 구비한 커버(4)를 포함하는 것을 특징으로 하는, 공기를 이온화하는 장치(1).
  10. 제1항 내지 제9항 중 어느 한 항에 있어서,
    상기 발전기(15)에 전기를 공급하는 회로를 열거나 닫는 스위치(26)를 구비한 전자 제어 기판(21)을 포함하고, 상기 케이스(2)는 상기 스위치(26)와 결합된 푸시버튼(35)을 구비한 것을 특징으로 하는, 공기를 이온화하는 장치(1).
KR1020207015234A 2017-10-28 2018-10-24 특히 모기 퇴치를 위한 이온 유동 가속기를 구비한 이온화기 Withdrawn KR20200083525A (ko)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
FR1771136 2017-10-28
FR1771136A FR3072891B1 (fr) 2017-10-28 2017-10-28 Ioniseur equipe d’un accelerateur de flux ionique notamment pour la protection contre les moustiques
PCT/EP2018/079158 WO2019081580A1 (fr) 2017-10-28 2018-10-24 Ioniseur équipé d'un accélérateur de flux ionique notamment pour la protection contre les moustiques

Publications (1)

Publication Number Publication Date
KR20200083525A true KR20200083525A (ko) 2020-07-08

Family

ID=61003279

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020207015234A Withdrawn KR20200083525A (ko) 2017-10-28 2018-10-24 특히 모기 퇴치를 위한 이온 유동 가속기를 구비한 이온화기

Country Status (12)

Country Link
US (1) US11510406B2 (ko)
EP (1) EP3700588B1 (ko)
JP (1) JP2021501034A (ko)
KR (1) KR20200083525A (ko)
CN (1) CN111465416A (ko)
AU (1) AU2018355723A1 (ko)
CA (1) CA3079895A1 (ko)
ES (1) ES3033615T3 (ko)
FR (1) FR3072891B1 (ko)
MA (1) MA50459B1 (ko)
PH (1) PH12020550257A1 (ko)
WO (1) WO2019081580A1 (ko)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN110639338B (zh) 2019-10-17 2024-07-23 珠海格力电器股份有限公司 一种净化装置
FR3121979B1 (fr) * 2021-04-20 2024-05-03 Roller Grill Int Dispositif portatif de purification d’air en particulier pour table de restaurant ou de salle de réunion
WO2026036005A1 (en) * 2024-08-09 2026-02-12 Illinois Tool Works Inc. Methods and apparatus for ionizing blowers having angled/rotatable collimation

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0048102A1 (en) * 1980-09-11 1982-03-24 PENNY & GILES POTENTIOMETERS LIMITED Air ionization devices
US5268009A (en) 1992-12-22 1993-12-07 Teledyne Industries, Inc. Portable air filter system
WO2007056704A2 (en) * 2005-11-03 2007-05-18 Mks Instruments, Inc. Ac ionizer with enhanced ion balance
JP5098883B2 (ja) * 2008-08-07 2012-12-12 Ｓｍｃ株式会社 放電電極清掃機構付きイオナイザ
JP4573900B2 (ja) * 2008-08-26 2010-11-04 シャープ株式会社 室内の清浄化方法
KR100957771B1 (ko) * 2009-10-16 2010-05-12 운해이엔씨(주) 실내용 공기정화 및 살균 장치
WO2012114674A1 (ja) * 2011-02-22 2012-08-30 パナソニック株式会社 活性種発生ユニットおよび活性種発生装置
TWM432712U (en) * 2011-11-11 2012-07-01 da-peng Lai Wind powered negative ion generator
US20150078964A1 (en) * 2012-04-10 2015-03-19 Enverid Systems, Inc. Volatile organic compound remover assembly
JP6204712B2 (ja) * 2013-06-20 2017-09-27 シャープ株式会社 イオン発生装置およびそれを用いた電気機器
KR102255135B1 (ko) * 2014-01-24 2021-05-24 엘지전자 주식회사 공기조화장치
KR101641296B1 (ko) * 2014-10-14 2016-07-21 한국기계연구원 유해 가스 및 입자를 동시에 저감할 수 있는 차량용 공기정화장치
JP6526525B2 (ja) * 2015-09-02 2019-06-05 シャープ株式会社 イオン発生装置、イオン発生装置の製造方法、および電気機器
CN205402830U (zh) * 2016-02-18 2016-07-27 惠而浦（中国）股份有限公司 一种带有负离子发射功能的吸油烟机
JP7049329B2 (ja) * 2017-05-09 2022-04-06 シャープ株式会社 放電装置および電気機器

Also Published As

Publication number Publication date
WO2019081580A1 (fr) 2019-05-02
CN111465416A (zh) 2020-07-28
EP3700588C0 (fr) 2025-04-23
EP3700588A1 (fr) 2020-09-02
RU2020117209A3 (ko) 2022-02-24
MA50459B1 (fr) 2025-07-31
RU2020117209A (ru) 2021-11-29
EP3700588B1 (fr) 2025-04-23
CA3079895A1 (fr) 2019-05-02
ES3033615T3 (en) 2025-08-06
JP2021501034A (ja) 2021-01-14
FR3072891B1 (fr) 2019-11-08
AU2018355723A1 (en) 2020-05-28
FR3072891A1 (fr) 2019-05-03
US11510406B2 (en) 2022-11-29
PH12020550257A1 (en) 2021-03-01
MA50459A (fr) 2020-09-02
US20200305411A1 (en) 2020-10-01

Similar Documents

Publication Publication Date Title
RU2600197C2 (ru) Вентилятор эжекторного типа с ионизатором
US10045521B2 (en) Mosquitocidal light bulb
CN1093739C (zh) 昆虫捕捉装置
JP5192063B2 (ja) イオン発生装置およびそれを用いた電気機器
KR20200083525A (ko) 특히 모기 퇴치를 위한 이온 유동 가속기를 구비한 이온화기
WO2018023941A1 (zh) 一种具有灭蚊功能的无叶风扇
US20220022441A1 (en) Flying insect trap with enhanced illumination
USRE34346E (en) Ionizer
KR20170017186A (ko) 포충 엘이디 램프장치
RU2778068C2 (ru) Ионизатор, оборудованный ускорителем ионного потока, в частности, чтобы защищать от москитов
GB2420957A (en) Apparatus for attracting and killing flying insects
WO2006031036A1 (en) Negative ion emission lamp
CN209788254U (zh) 捕虫器
CN214431275U (zh) 一种高效灭蚊灯
HK40028161A (en) Ioniser equipped with an ion-flux accelerator in particular for protection against mosquitoes
KR20080107918A (ko) 해충 포획장치
TWM590360U (zh) 具可分離捕蚊拍裝置的捕蚊燈
CN218483605U (zh) 一种灭蚊器
JP3701665B2 (ja) 整髪用ブラシ
CN202504074U (zh) 灭蚊器
CN117796375A (zh) 一种灭蚊灯
JP2003135151A (ja) 整髪用ブラシ
CN207820182U (zh) 一种具有杀虫功能的音响
CN119817550A (zh) 一种吸风式电蚊拍
KR200206175Y1 (ko) 전기 살충기

Legal Events

Date Code Title Description
PA0105 International application

Patent event date: 20200527

Patent event code: PA01051R01D

Comment text: International Patent Application

PG1501 Laying open of application
PC1203 Withdrawal of no request for examination
