Abstract

본 발명은, 서핑 가능한 파도(60) 및 정재파를 발생시키기 위한 서핑 설비(10, 10A, 10B)에 관한 것으로, 해당 서핑 설비는, 물이 물 입구(46)를 통해 그 상단부(51)까지 유동하는 경사진 경사로(50)를 포함하되, 그 물은 제1 유속으로 경사로(50)에서 가속되고, 경사로(50)의 하단부(52)는 제1 유속에 비해 더 낮은 제2 유속을 갖는 영역(30)으로 이어지며, 정재파는 제1의 보다 빠른 유속으로 유동하는 물이 제2의 보다 느린 유속으로 유동하는 물에 부딪친 결과로서 영역(30)에 유동 방향으로 형성된다. 본 발명에 따르면, 적어도 하나의 유동 채널(504)을 획정하는 적어도 2개의 벽(506 및 508)이 물 입구(46) 및/또는 경사로(50)의 영역에 배열되며, 물의 유동 방향을 가로질러 진행하는 적어도 하나의 진행하는 파도(60)를 발생시키기 위하여 적어도 하나의 구동부(5046)에 의해 상기 유동 방향을 가로질러 회전 및/또는 병진으로 벽이 이동 가능하다는 점에서, 한 명 이상의 서퍼(80)를 위한 서핑 설비(10)를 위한 추가의 기능 영역이 달성된다.

Description

서핑 설비

본 발명은 청구항 제1항의 서문에 따른 들고 다닐 수 있거나 또는 고정된 사용을 위한 서핑 설비에 관한 것이다.

당해 유형의 서핑 설비는 동일한 출원인에게 역추적될 수 있는 EP 2 356 298 B1로부터 공지되어 있다. 이러한 공지된 서핑 설비에서, 물은 경사로(ramp) 아래로 유동하고, 바닥에서, 정재(standing)하거나 더욱 느리게 유동하는 다량의 물(mass of water)에 부딪친다. 그 저항은 경사로 아래로 유동하는 물에서 "정재파(standing wave)"로서 공지된 것으로 전개된다. 이러한 경우에, 직사각형 파도 풀(rectangular wave pool)은 또한 유동 방향을 가로질러 측면 서핑을 허용하지만, 파도 풀의 비교적 좁은 폭에 의해 제한된다.

본 발명의 목적은 정재파를 훨씬 더 잘 사용할 수 있는 서핑 설비를 제공하는 것이다.

이러한 목적은 청구항 제1항의 특징을 갖는 서핑 설비에 의해 달성된다. 본 발명의 유리한 실시형태는 종속항에 명시된다.

본 발명에 따르면, 이동하거나 또는 진행하는 "정상"파는 적어도 2개의 벽에서 발생되며, 2개의 벽은 물의 유동 방향과 실질적으로 평행하도록 경사로 또는 둑 영역(weir region) 앞 및/또는 뒤에 배열되고 적어도 하나의 유동 채널을 획정하며, 적어도 하나의 구동부에 의해 경사로 아래로 유동하는 물의 유동 방향을 가로질러 이동 가능하고, 그러므로 파도 풀에서 이동하는 정재파를 발생시키며, 파도는 정재하거나 더욱 느리게 유동하는 다량의 물에 부딪칠 때 유동 방향을 가로질러 진행한다. 그러므로, 서퍼는 경사로를 가로질러 파도 풀에서 진행하는 파도를 따를 수 있다.

유동 채널의 폭이 제한되기 때문에, 파도를 발생시키는데 필요한 에너지 입력은 처음에 언급된 서핑 설비의 경우에서보다 여전히 크지 않고 오히려 적다. 그러므로, 본 발명에 따른 서핑 설비는 가능한 낮은 에너지 입력, 및 한 명 이상의 서퍼(들)을 위하여 가능한 최대의 이점과 관련된다. 에너지 입력에서의 감소와 관계없이, 더욱 큰 장점은 기동(maneuver)을 회전하지 않고도 충분히 긴 서핑 거리이다.

"정재파"라는 용어는 물의 유동 방향에서 보았을 때 안정한 파도를 의미하며, 그러나, 본 발명에 따르면, 파도는 유동 방향을 가로질러 "진행하는 파도"로서 파도 풀에서 또는 강바닥에서 추가로 이동하며, 그러므로 한 명 이상의 서퍼(들)가 심지어 지속적으로 회전 이동을 하지 않고도 더욱 긴 거리에 걸쳐서 하나의 파도를 서핑하게 한다. 강, 호수 또는 해양 지역이 또한 파도 풀 주변의 메인 풀 대신 사용될 수 있다.

"유동 방향을 가로질러 경사로에서 이동 가능한"이라는 용어가 본 출원에서 사용되면, 적어도 하나의 유동 채널을 획정하는 벽의 이동과 관련하여, 이러한 것은 경사로의 폭포선(fall line)에 정확히 직각으로 발생하는 이동뿐만 아니라 경사로를 가로지르는 성분을 포함하는 모든 이동을 포함한다. 그러므로, 적어도 하나의 유동 채널의 벽은 경사로의 폭포선으로 또한 비스듬하게 배열될 수 있다.

"경사로"가 본 출원에서 언급되면, 이러한 것은 인공 서핑 설비에서 유동이라는 면에서의 펌핑 시스템의 하류의 하향 경사 표면, 및 예를 들어, 자연적으로 유동하는 물줄기(body of water)에서의 둑의 영역에서 강바닥의 하향 경사 영역 모두를 의미한다. 경사로는 또한, 측벽을 포함하고 물줄기에서 부유하거나 또는 견고하게 고정된 경사 표면 또는 플랫폼으로서 형성될 수 있다.

대안적인 실시형태에서, 인공 서핑 설비의 파도 풀은 10°내지 360°의 원주각(inscribed angle)(중심각)을 갖는 부채꼴의 형태로 설계된다. 이러한 실시형태에서, 유동 채널을 획정하는 벽은 바람직하게는 원의 중심을 중심으로 하는 선회 이동을 수행한다.

유동 채널을 획정하는 벽의 이동은 교번적인 왕복 선회 이동으로서, 또는 360°의 원주각을 갖는 완전한 원을 형성하는 파도 풀의 경우에, 또한 한쪽 방향으로의 연속적인 회전 이동으로서 일어날 수 있다.

그러나, 본 발명에 따른 모든 실시형태에서, 이동은 마찬가지로 물의 정상적인 유동 방향을 가로지르는, 유동 채널의 병진 이동 또는 중첩된 회전/병진 이동의 형태로 일어날 수 있다.

유리한 전개에 따르면, 부채꼴의 형태인 파도 풀을 포함하는 서핑 설비의 경우에, 물 입구는 부채꼴의 중심 영역에 배열된다. 그 결과, 동일한 양의 물이 유동 채널의 현재 위치에 관계없이 항상 유동 채널을 통해 전도된다. 이러한 경우에, 전달되는 물의 양은 오직 연결된 펌프의 용량과 수에만 의존한다.

대안적인 실시형태에 따르면, 적어도 하나의 유동 방향은 또한 회전, 병진 또는 중첩된 회전/병진 방식으로 유동 방향을 가로질러 이동 가능한 튜브 또는 샤프트에 의해 형성될 수 있으며, 그 벽은 그런 다음 독립항의 의미 내에서, 유동 채널을 획정하는 벽을 형성한다.

본 발명의 유리한 실시형태에 따르면, 유동 채널을 획정하는 벽은 링크에 의해 구동부에 연결되고, 유동 채널의 선회 이동 동안 실질적으로 평행하게 가이드된다. 선회 이동의 속도는 바람직하게는 구동부에 의해 변경될 수 있으며, 그 결과, 요구 조건은 각각의 경우에 파도 풀에서 활동 중인 서퍼에 맞게 조정될 수 있다.

물 입구에서 물의 배출을 계량하기 위한 펌핑 시스템이 하나 이상의 펌핑 유닛을 포함하는 것이 특히 유리하며, 펌핑 유닛들의 배분율(delivery rate)은 변경될 수 있고 그리고/또는 펌핑 유닛들은 개별적으로 또는 그룹으로 연결될 수 있다. 결과적으로, 물의 양, 그러므로 선택적으로 추가로 가능한 유동 채널의 폭에서의 변화와 관련하여, 경사로 아래로 유동하는 수류(current of water)의 높이 및 속도가 또한 변화될 수 있으며, 그 결과, 파도 풀에서의 진행하는 파도의 높이가 또한 영향을 받는다. 결과적으로, 각각의 경우에 파도 풀에서 서퍼의 퍼포먼스 레벨이 고려될 수 있다. 결과적으로, 본 발명에 따른 서핑 설비는 초보자로부터 전문적인 서퍼를 위한 적합한 파도를 항상 발생시킬 수 있다.

평면의 형태, 또는 원형 또는 반원형 파도 풀의 경우에 절두 원추형 평면 형태인 경사로는 그 상단부에서 유동을 균질화하는 유동 부분에 연결되며, 바람직하게는 그 하단부에서 파도 풀에 장착된다. 파도 풀은 대안적으로 강, 호수 또는 해양 지역에 의해 또한 형성될 수 있다.

그러나, 본 발명에 따른 서핑 설비에서, 정재파의 형상 및 높이는 바람직하게는 제1 유속으로 경사로 아래로 유동하는 물이 유동 방향으로 경사로의 하단부로부터 이격되도록 배열된 적어도 하나의 조정 가능한 가이드 디바이스 위에서 가이드된다는 사실에 의해 또한 영향을 받는다. 가이드 디바이스는 고정된 조립체로서, 그 위치 및 배향에 대해 조정 가능한 조립체로서, 완전히 가라앉을 수 있는 조립체로서, 또는 통로를 따라서 이동 가능한 구성 요소로서 설계될 수 있으며, 가이드는 그런 다음 바람직하게는 원형이거나 또는 부채꼴의 형상을 하는 파도 풀의 경우에 부채꼴의 중심에 동심인 경로에서 발생한다. 가이드 디바이스는 파도 풀의 베이스 상에 직접적으로 또는 바람직하게는 파도 풀의 베이스에 대해 상승된 받침대 상에 선회 가능한 플로터(floater)로서 배열될 수 있다.

파도 풀에서의 수위는 바람직하게는 배수 조절을 위해 조정 가능한 디바이스를 사용하여 설정될 수 있다. 제1의 고속 유속으로 경사로 아래로 유동하는 물이 부딪치는 제2의 저속 유속에 더하여, 상기 배수 조절은 또한 파도 풀의 베이스에서의 파도의 배면에서 파도로 다시 유동하는 귀환수(return flow)에 영향을 미치고, 그러므로 또한 파도의 형성에 영향을 미친다. 배수 조절을 위한 조정 가능한 디바이스는 바람직하게는 물이 겹쳐서 및/또는 나란히 배열된 상이한 평면들에서 계량된 방식으로 파도 풀로부터 나올 수 있도록 또는 파도 풀에 다시 들어갈 수 있도록 설계된다. 결과적으로, 서핑 가능한 파도의 배면에 작용하는 귀환수는 표면 수류 및 하부 수류(undercurrent)의 의도적인 조정에 의해 의도적으로 영향을 받고 조정될 수 있다.

나란히 배열된 복수의 펌핑 유닛이 유동 부분으로서 또한 지칭되는 물 입구의 상류에 배열되는 것이 유리하다. 유동 부분은 상이한 펌핑 유닛에 의해 전달되는 물의 양을 균질화하는 비교적 큰 저장조이다. 결과적으로, 초보 서퍼들에게 또한 적합한 낮은 파도를 발생시키기 위해 보다 낮은 물 요구 조건의 경우에, 예를 들어, 개별 펌프의 배분율이 경사로의 폭에 걸쳐서 상이한 층 두께의 수류를 초래함이 없이 교축되거나 완전히 차단되는 것이 가능하다.

바람직하게는, 복수의 펌핑 유닛의 각각에는 하나의 펌프가 각각 제공되며, 상기 펌프는 메인 풀로부터 또는 서핑 설비 주위의 자연 물줄기로부터 물을 흡입하고, 상기 물을 경사로의 상류의 물 입구(유동 부분)로 전달한다. 이러한 경우에, 물 입구(유동 부분)로 전달되는 물의 전체 양을 조절하기 위해, 펌프의 배분율은 바람직하게는 조절될 수 있고 그리고/또는 복수의 펌프는 개별적으로 또는 그룹으로 연결 및 차단될 수 있다.

유동 부분의 측벽은 바람직하게는 유동 채널로의 물 공급의 폭 및/또는 각도를 변경하는 목적을 위해 조정 가능하게 장착된다. 이러한 것은 또한 배수를 조절하는 목적을 위해 정재파에 영향을 미치는 추가 옵션을 초래한다. 그러므로, 서퍼들의 상이한 퍼포먼스 레벨을 위하여 상기 파도의 높이를 조정하는 것이 또한 가능하다.

제한된 순환량의 물을 갖는 이동식 서핑 설비에서, 파도 풀, 펌프 챔버, 및 수집 챔버가 메인 풀에 의해 둘러싸이는 것이 특히 유리하다. 또한 메인 풀로부터 더욱 높은 파도 풀을 분리하는 것은 특히 파도 풀에 위치된 한정된 질량의 물만이 경사로로부터 아래로 유동하는 물에 대한 저항을 형성하는 것을 또한 보장한다. 이러한 것은 정재파의 형성을 실질적으로 더욱 계산 가능하고 더욱 명확하게 재현 가능하게 만든다.

이러한 경우에, 파도 풀과 메인 풀 사이의 분리는 바람직하게는 배수 조절용 디바이스에 의해 조절될 수 있다. 상기 디바이스는 바람직하게는 예를 들어 서로에 대해 변위 가능하도록 장착된 2개의 격자 구멍 또는 구멍 플레이트에 의해 또는 서로의 위에 및/또는 나란히 배열되고 그의 개구 폭에 대해 제어될 수 있는 복수의 플랩(flap)에 의해 파도 풀에서의 물 저장 레벨 및 투과도 모두를 변화시킬 수 있다. 결과적으로, 파도 풀에서 물의 유속 및 경사로로부터 아래로 유동하는 물에 대항하는 저항은 정재파의 형태의 형태 및 크기에 대한 필수 파라미터로서 조정될 수 있다.

제1 실시형태에 따르면, 가이드 디바이스는 유동에 대한 그 입사각에 대해서뿐만 아니라 경사로의 하단부로부터의 그 간격에 대해서 바람직하게는 조정될 수 있는 적어도 하나의 가이드 프로파일에 의해 형성된다. 선택적으로 가이드 프로파일들의 길이가 서로에 대해 신축식으로(telescopically) 변위 가능한 부분들에 의해 변경되는 것이 또한 가능하다. 가이드 프로파일에 대해 대안적으로 또는 추가하여, 가이드 디바이스는 또한 압력 하에서 전달된 물이 적어도 하나의 펌프의 수단으로 작용할 수 있는 적어도 하나의 노즐이 제공되는 적어도 하나의 노즐 스트립으로 형성될 수 있다.

대안적인 실시형태에 따르면, 가이드 프로파일은 파도 풀의 폭에 걸쳐서 복수의 서로 인접한 가이드 프로파일로 분할된다. 이러한 경우에, 파도의 파도 형상에 영향을 주기 위해, 복수의 서로 인접한 가이드 프로파일은 유동을 가로질러 또는 비스듬하게 상이한 위치에 있도록 파도 풀의 길이 및/또는 폭에 걸쳐서 배열될 수 있다. 상이한 위치에서의 이러한 배열은 가이드 프로파일의 고정의 목적을 위해 또는 바람직하게는 변위 가능한 장착을 위해 복수의 리테이너 또는 통로가 파도 풀의 베이스에 제공되는 점에서 용이하다.

가이드 프로파일은 그의 전방 가장자리의 영역에 선회 가능하게 장착되고, 그의 후방 가장자리는 조정 메커니즘(adjustment mechanics)에 의해 조정 가능하다. 조정 메커니즘은 예를 들어 공압 실린더에 의해 형성될 수 있다. 가이드 프로파일의 전방 가장자리의 영역에 있는 선회 베어링은 특히 바람직하게는 파도 풀의 베이스로부터 상승하는 받침대 상에 배열된다.

변형예에서, 가이드 프로파일은 그의 선회 영역의 적어도 일부에서 자유롭게 부유하도록 장착된다. 이러한 경우에, 후방 가장자리의 제1 접힘 이동(fold-out movement)이 조정 메커니즘을 이용하여 달성되고, 접힘 이동의 나머지 부분은 가이드 프로파일의 상부면에서의 유동에 의해 유발된 진공으로 인해 자동으로 발생한다. 이러한 경우에, 예를 들어 가이드 프로파일의 후방 가장자리와 파도 풀의 베이스 사이에 배열되는 바람직하게는 조정 가능한 밴드의 형태를 하는 경계는 파도의 유동과 붕괴의 갑작스러운 스톨링(stalling)이 발생하지 않도록 최대 접힘 각도를 적절하게 제한할 수 있다. 다른 공지된 서핑 설비(예를 들어 US 6 629 803 B1 참조)에서 수면에 근접하여 배열된 비교적 큰 파도 형성체와는 대조적으로, 가이드 프로파일의 후방 단부는 서퍼에 의해 사용된 정재파 영역에 위치되지 않고, 대신 베이스에 비교적 근접한 파도 풀의 영역에서, 상당한 물 층 두께를 갖는 파도 아래에서, 낙하 관련 부상이 상기 구성 요소에 의해 유발되지 않도록 한다.

바람직한 변형예에서, 가이드 디바이스(가이드 프로파일, 노즐 스트립, 받침대)는 바람직하게는 유압 구동부를 사용하여 파도 풀의 베이스 내로 완전히 하강될 수 있어서, 파도 풀은 완전히 평평한 바닥을 갖는 수영장으로서 사용될 수 있다.

파도를 조절하기 위한 추가의 가능성은 유동의 부분과 함께 조정 메커니즘에 의해 조정 가능한 경사로의 상단부의 영역에서 상부 베어링의 높이에 의해 달성될 수 있다.

마지막으로, 파도에 더욱 유리한 영향은 파도 풀에서의 수위, 및 조정 메커니즘에 의해 조정될 수 있는 배수 조절용 디바이스에 의해, 경사로의 하단부의 하류에 있는 그 후방 벽에서, 파도 풀에서 나오는 조절될 수 있는 물의 유출량에 의해 가능하게 되며, 후방 벽으로부터의 물은 메인 풀 내로 또는 서핑 설비 주위의 자연 물줄기 내로 다시 유동한다. 상기 역류에 의해 유발된 배면의 귀환 수류 와류(return current eddy)는 또한 서핑 보드에서 낙하한 서퍼가 파도의 하류에 있는 파도 풀의 영역에서 서고 파도 풀로부터 내리는 것을 용이하게 한다.

바람직하게는 나란히 동일 높이로 배열된 복수의 튜브형 중공체로 이루어진 이퀄라이저(equalizer)는 바람직하게는 경사로의 상부 가장자리의 상류에 배열되며, 중공체의 길이 방향 축은 경사로의 하단부에 실질적으로 직각이도록 배열된다. 이퀄라이저는 유동 채널의 특정 선회 각도에 관계없이 유동 채널을 통해 경사로 상으로 유동하는 물이 다시 배향되어 이에 대해 실질적으로 직각인 방식으로 파도 풀에서 횡 방향으로 배열된 가이드 프로파일(플로터) 상으로 유동하게 한다. 이퀄라이저는 추가로 와류를 달성하고, 그러므로 서핑 가능한 파도에서 더욱 많은 체적과 더 부드러운 물을 보장하는 기포로 물을 추가로 풍부하게 한다. 이러한 종류의 이퀄라이저는 다른 알려진 서핑 설비에서 추가적인 구성 요소로서 그 자체로 유리한 방식으로 또한 사용될 수 있다.

또한 그 자체로 유리한 본 발명의 추가 전개에 따르면, 유동 방향을 가로질러 변위 가능한 적어도 하나의 유동 분할기는 파도 풀에 및/또는 경사로의 영역에 배열될 수 있다. 이러한 경우에, 적어도 하나의 유동 분할기는 파도 풀에 변위 가능하게 장착될 뿐만 아니라, 파도 풀에서의 상이한 위치에서 선택적으로 사용될 수 있고, 이로부터 완전히 제거될 수 있다. 파도 풀은 하나 이상의 부분으로 분할될 수 있고, 그러므로 상기 유동 분할기 또는 상기 유동 분할기들을 사용하여 상이한 요구 조건으로 조정될 수 있다. 유동 분할기가 측면으로 완전히 밀리는 경우에, 파도 풀의 전체 폭이 이용 가능하다. 유동 분할기가 동일하거나 상이한 크기의 2개의 부분으로 파도 풀을 분할하는 중간 위치로 밀리면, 유동 채널의 회전, 병진 또는 중첩된 회전/병진 이동은 오직 한 부분만을 덮을 수 있으며, 그러므로 낮은 배분율로 서핑 설비에서의 낮은 수준의 작동의 경우에, 부분 중 하나에서의 부분적인 작동이 여전히 가능하다. 상이한 양의 물 및 상이한 속도가 복수의 유동 채널에 의해 상이한 부분에서 작용하는 것이 또한 가능하다. 그러므로, 예를 들어, 유동 분할기에 의해 분할되고 보다 낮은 높이의 서핑 가능한 파도를 갖는 파도 풀의 제1 영역은 서핑 초보자가 이용 가능하게 되는 동시에, 보다 높은 서핑 가능한 파도를 갖는 파도 풀의 다른 제2 영역은 고급 서퍼가 이용 가능한 것이 가능하다.

본 발명에 따른 서핑 설비의 실시형태는 도면을 참조하여 다음에 보다 상세하게 설명될 것이다.

도 1은 펌프가 차단될 때 서핑 설비의 개략적인 종단면도;
도 2는 펌프가 작동될 때 서핑 설비의 개략적인 종단면도;
도 3은 서핑 설비의 개략적인 평면도;
도 3a는 물 입구에 대해 넓어진 파도 풀을 포함하는 서핑 설비의 개략적인 평면도;
도 4는 유동을 가로지르는 라인 상에 배향된 복수의 가이드 디바이스의 제1 배열을 도시한 도면;
도 5는 유동을 가로지르고 서로 오프셋되도록 배향된 복수의 가이드 디바이스의 제2 배열을 도시한 도면;
도 6은 유동에 비스듬하게 배향된 복수의 가이드 디바이스의 제3 배열을 도시한 도면;
도 7은 가이드 디바이스가 노즐 또는 노즐 스트립에 의해 형성되는 변형예를 도시한 도면;
도 8은 파도 풀이 약 90°의 중심각을 갖는 부채꼴에 대응하는 본 발명에 따른 서핑 설비의 평면도;
도 9는 180°만큼 서로 오프셋되고 2개의 유동 채널을 획정하는 2쌍의 이동 가능한 벽을 포함하는 완전한 원에 파도 풀이 대응하는 본 발명에 따른 서핑 설비의 평면도;
도 10은 원형 파도 풀, 및 120°만큼 서로 오프셋되고 3개의 유동 채널을 획정하는 3쌍의 이동 가능한 벽을 포함하는 도 9에 대한 대안의 평면도;
도 11은 자연적인 강 코스에서 사용될 때 본 발명에 따른 디바이스의 개략도;
도 12는 상승하는 전방 측면(rising front flank)을 갖는 받침대에 배열된 가이드 프로파일(플로터)의 측면도;
도 13은 도 3의 절단선 XIII-XIII에 따라서, 물의 유동을 배향시키는 이퀄라이저의 종단면도;
도 13a는 유동 전도 중공체(flow conducting hollow bodys) 대신에 유동 전도 격벽에 의해 경계가 정해진 채널을 포함하는 이퀄라이저의 종단면도;
도 14는 유동 분할기에 의해 2개의 부분으로 추가로 또한 분할된 파도 풀을 도시한 도면;
도 14a는 유동 분할기가 또한 경사로의 영역 내로 연장되는 도 14에 대한 대안을 도시한 도면; 및
도 15는 유동 분할기가 측벽 상에 놓인 도 14에 대한 대안적인 위치를 도시한 도면.

도면에서의 도면들은 순전히 개략적인 것이며, 결코 축척(scale)으로서 간주되어서는 안된다. 도면에 도시된 서핑 설비(10)는, 나머지 모든 구성 요소를 수용하고 서핑 설비(10)의 작동에 필요한 물을 폐쇄 회로에서 보유하는 통 형상의 메인 풀(20)에 의해 형성된다. 메인 풀(20) 내부에서, 파도 풀(30)은 상기 메인 풀의 베이스에 대해 상승되도록 지지체(32)들 상에 배열된다. 이로부터 벗어나는 방식으로, 도 11에 도시된 실시형태에서, 파도 풀(30) 및 메인 풀(20)은 강바닥에 의해 형성된다. 호수 또는 해양 지역과 같은 자연 물줄기에서 사용되는 경우에, 파도 풀(30) 및 메인 풀(20)은 또한 상기 자연 물줄기에 의해 형성될 수 있다.

도 1 내지 도 3a에 도시된 메인 풀(20)의 좌측 부분 외에, 파도 풀(30)은 상기 메인 풀의 길이 및 폭의 대부분에 걸쳐서 연장된다. 그러나, 메인 풀(20)에 대해 상승된 베이스(31)로 인해, 상기 파도 풀은 깊이가 낮다. 파도 풀(30)에 위치된 물의 질량은 또한 이에 대응하여 서핑 설비(10)의 물의 전체 질량보다 작다.

파도 풀(30)은 2개의 측벽(33)에 의해 양 측면에서, 후방 벽(34)에 의해 우측 단부면에서, 전방 벽(35)에 의해 좌측 단부면에서 경계가 정해진다. 배수 조절용 디바이스(36)는 후방 벽(34)에 배열되며, 물은 이러한 디바이스를 통해 파도 풀(30)로부터 밖으로 그리고 메인 풀(20) 내로 다시 유동할 수 있다(도 2 참조).

배수 조절용 디바이스(36)는 예를 들어 복수의 플랩(361, 362, 363, 364)에 의해 형성되며, 플랩들은 겹쳐서 및/또는 선택적으로 나란히 배열되며, 보다 크거나 작은 정도로 선회되어 개방되거나 또는 완전히 폐쇄될 수 있고, 바람직하게는 적어도 하나의 조정 메커니즘(37)에 의해 서로 개별적으로 조정될 수 있다.

플랩(361, 362, 363, 364) 대신에, 격자가 제공되는 것이 가능하며, 이러한 격자는 서로에 대해 변위 가능하고, 보다 크거나 보다 작은 정도로 개방되거나 폐쇄될 수 있는 관통 개구를 포함한다. 배수 조절용 디바이스(36)의 추가적인 대안은 벽 부분이며, 벽 부분의 높이는 파도 풀(30)에서의 수위의 높이, 그러므로 또한 파도 풀(30)에 존재하는 물의 전체 질량이 변경될 수 있도록 조정 메커니즘(37)에 의해 후방 벽(34)에 대해 조정될 수 있다.

안전상의 이유로, 오직 물만이 파도 풀(30)로부터 메인 풀(20) 내로 다시 유동하고, 낙하로 인해 파도 풀(30)에서의 유동에 의해 운반되는 사람, 또는 상기 사람들에 의해 손실된 물체가 메인 풀(20) 내로, 그러므로 펌핑 시스템(41)의 흡기 영역 내로 끌려가지 않는 것을 보장하기 위해, 파도 풀(30)을 향한 배수 조절용 디바이스(36)의 내부에, 비교적 미세한 스크린 또는 격자가 배열된다.

전체적으로 도면 부호 40으로 표시되는 펌핑 시스템(40)은 도 1a 내지 도 3a에서 메인 풀(20)의 좌측 부분에 배열되며, 파도 풀(30)은 전방 벽(35)에 의한 파도 풀의 제한으로 인해 펌핑 시스템의 영역 내로 연장되지 않고, 펌핑 시스템은 본 실시형태에서 횡 방향으로 나란히 배열된 복수의 펌핑 유닛(41)으로 만들어진다(도 3 및 도 3a 참조). 고용량 체적 전달 펌프(45)가 각각의 펌핑 유닛(41)에 배열되며, 펌프는 메인 풀(20)의 베이스 영역으로부터 물을 흡입하여 상기 물을 위로 밀어낸다. 펌핑 유닛(41)은 적어도 하나의 출구 개구(47)를 통해 바람직하게는 수평의 물 입구(46)에 연결되며, 물 입구는 또한 유동 부분으로서 지칭되고, 펌프(45)에 의해 전달된 물은 물 입구 상에서 균질화되고, 이어서 유동 방향으로 좁아지는 측벽(462)에 의해 가속된다. 측벽(462)은 직선, 또는 도 3 및 도 3a에 도시된 바와 같이 곡선화되도록 설계될 수 있다. 측벽(462)은 강성 또는 탄성적으로 굽힘 가능한 재료로 이루어질 수 있고, 서로에 대해 신축식으로 변위될 수 있는 복수의 벽 부분을 또한 포함할 수 있다.

유동 부분(46)의 제2 부분에서, 적어도 하나의 유동 채널(504)이 제공되며, 이러한 채널은 유동 방향으로 측벽(462)에 인접하고, 적어도 2개의 상호 평행한 벽(506 및 508)에 의해 경계가 정해진다. 유동 채널(504)의 벽(506, 508)은 이중 화살표(S)로 표시된 바와 같이 적어도 하나의 구동부(5046)에 의해 연속적으로 또는 조정 가능한 간격으로, 바람직하게는 동기식 및 회전 방식으로 앞뒤로 선회될 수 있다(도 3, 도 3a 및 도 11 참조).

회전 선회 이동 대신에, 벽(506, 508)은 대안적으로 물의 유동 방향을 가로질러 병진 이동, 또는 다른 대안에 따르면 중첩된 회전-병진 이동을 수행할 수 있다. 펌프(45)에 의해 전달되는 물 스트림은 물의 유동 방향을 가로질러 진행하는 진행하는 파도(60)를 발생시키기 위하여, 적어도 하나의 유동 채널(504)에 의해 좁혀져, 순환 경로에서 회전 및/또는 병진하여 앞뒤로 또는 회전하여 이동되어야 하는 것이 본 발명에 있어서 필수적이다.

다른 서핑 설비에서 개별적으로 또한 유리하게 구현될 수 있는 본 발명의 또 다른 극히 유리한 세부 사항은 유동 방향으로 이동 가능한 유동 채널(504)에 인접한 이퀄라이저(90)에 관한 것이다. 바람직하게는 나란히 동일 높이이도록 배열된 복수의 중공체(94)로 형성되는 이퀄라이저(90)는 경사로(50)의 상단부(51)의 상류에 배열되어서, 중공체(94)의 길이 방향 축(95)은 파도 풀(30)에 배열된 가이드 프로파일(플로터)(55)에 직각으로 배열된다. 그 결과, 이퀄라이저(90)는 파도 풀(30)에 횡 방향으로 배열된 플로터(54, 55 또는 56) 상으로 플로터에 실질적으로 직각인 방식으로 유동하도록, 유동 채널(504)의 특정 선회 각도에 관계없이 경사로(50)로부터 유동 채널(504)을 통해 유동하는 물을 다시 배향시킨다.

중공체(94)는 바람직하게는 둥근 단면을 갖는 튜브 섹션으로서 설계되며, 튜브 섹션은 중공체(94)를 둘러싸는 공통의 프레임(92)에 의해 둘러싸인다(도 13 참조). 그러나, 중공체(94)는 또한 정사각형, 직사각형, 삼각형, 육각형, 팔각형 또는 타원형과 같은 상이한 단면 형상으로 형성될 수 있다. 이러한 경우에, 중공체(94) 사이에 형성된 중간 공간은 바람직하게는 또한 길이 방향 축(95)과 평행하게 배열된 이퀄라이저(90)의 유동 채널로서 기능한다.

예를 들어, 18m의 파도 풀(30)의 폭의 경우에, 이퀄라이저는 대략 100 내지 150㎜의 직경을 각각 갖는 튜브(94)의 다발에 의해 형성될 수 있다. 튜브(94)는 예를 들어 6 내지 8개의 층으로 적층되도록 튜브들을 둘러싸는 프레임(92) 내부에 배열된다. 유동 방향에서, 튜브(94)의 길이는 유리하게 200㎜ 내지 500㎜, 특히 대략 300㎜이다.

18m의 폭을 갖는 도 1 내지 도 3a에 도시된 파도 풀(30)의 경우에, 측벽(461)은 바람직하게는 유동 방향으로 펌핑 시스템(40)에 인접한 유동 부분(46)을 좁혀서, 유동 채널(504)의 폭은 전체 폭의 대략 1/3, 즉 대략 6m이다.

이퀄라이저(90)는 다양한 도면에 도시된 모든 서핑 설비(10)에서, 또한 이미 공지된 서핑 설비에서 유리한 방식으로 유리하게 사용될 수 있다. 원형 파도 풀(30) 또는 부채꼴의 형상을 하는 파도 풀(30)의 경우에, 이퀄라이저(90)는 파도 풀의 곡률로 조정되거나, 또는 다각형 방식으로 함께 결합된 복수의 세그먼트로 구성된다.

파도 풀(30)과 마주보는 측면에서, 유동 부분(46)은 파도 풀(30)을 향해 비스듬하게 하강하는 경사로(50)의 상단부(51)에 인접한다. 경사로(50)의 하단부(52)는 베이스(31)를 통해 파도 풀(30) 내로 직접 넣어진다. 그러므로, 경사로(50)의 하단부(52)는 파도 풀(30)의 물 안에 있다. 경사로(50)의 고정 배열이 바람직하다. 그러나, 변형예에 따르면, 상기 경사로는 또한 그 구배에 대해 조정 가능할 수 있다.

도 3a에 도시된 변형예에서, 파도 풀(30), 바람직하게는 또한 메인 풀(20)은 비스듬한 측벽(33A)으로 인해 펌핑 시스템(40)으로부터 진행되는 확장부를 포함한다.

적어도 하나의 조정 가능한 가이드 디바이스가 유동 방향으로 경사로(50)의 하단부(52)로부터 간격을 두고 배열된다. 제1 실시형태에 따르면, 가이드 디바이스는, 그 전체 폭에 걸쳐서 일체이며 파도 풀(30)의 베이스(31) 상에, 또는 도 12에 따라서 베이스(31)에 대해 상승된 받침대(541)의 평탄 상부면(543) 상에 배열된 가이드 프로파일(55)에 의해 형성되어서, 유동에 대한 그 선회 각도는 조정 메커니즘(58)에 의해 변경될 수 있다. 파도 풀(30)의 베이스(31)로부터 진행하여, 받침대(541)는 상승하는 전방 측면(542) 및 강하하는 후방 측면(544)을 포함한다.

도 12에 따르면, 조정 메커니즘(58)은 받침대(541)의 상부면(543) 상의, 또는 받침대(541)의 부재시에 파도 풀(30)의 베이스(31)에 근접한 베어링과 가이드 프로파일(55)의 하부면 상의, 후방 가장자리에 근접한 링크 사이에 배열된 공압 실린더의 형태로 설계된다. 그러나, 기어링(gearing) 또는 톱니형 랙에 결합된 전기 스테퍼 모터와 같은 다른 유닛이 또한 조정 메커니즘(58)으로서 사용될 수 있다. 간단한 변형예에서, 가이드 프로파일(55)의 조정은 펌프(45)가 차단될 때(도 1에 따라서) 유휴 상태에서 수동으로 또한 달성될 수 있다.

가이드 프로파일(55)은 적어도 그 선회 영역의 일부에서 유동에서 자유롭게 부유하도록 및/또는 그 각도(A)(도 12)가 유동에 대해 기계적으로 조정될 수 있도록 장착될 수 있다. 가이드 프로파일(55)의 후방 가장자리가 적어도 단부 영역에서 자유롭게 부유하도록 배열되는 경우에, 상기 가이드 프로파일의 최대 접힘 각도(A)는 예를 들어 베이스(31)에 또는 받침대(541)의 상부면(543)에 고정된 밴드(도시되지 않음)에 의해 제한된다.

도 4 내지 도 6은 단일의 연속 가이드 프로파일(55) 대신에 복수의 가이드 프로파일(54, 55, 56)의 상이한 배열에 의해 달성될 수 있는 파도 형상(61)에 대한 3개의 예를 도시한다. 이러한 경우에, 각각의 경우에서의 파도 형상(61)은 평면도에서 최근에 만들어진 파도(60)의 물마루(crest)를 개략적으로 재현한다.

도 4에서, 모든 3개의 가이드 프로파일(54, 55, 56)은 라인 상에서 서로 평행하고, 가이드 프로파일(54, 55, 및 56) 사이의 갭은 실제로 가능한 좁다. 따라서, 형성되는 파도 물마루는 유동 방향 또는 측벽(33)에 직각으로 파도 풀(30)에서 형성된다.

도 5에서, 중앙 가이드 프로파일(55)은 2개의 외부 가이드 프로파일(54 및 56)보다 경사로(50)의 하단부(52)로부터 약간 더 떨어져 있다. 결과적으로, 파도 형상(61)의 파도(60)는 중앙 영역에서 유동 방향으로의 볼록부를 포함하는 곡선의 파도 형상(61')을 취한다. 이런 종류의 파도에서 서핑할 때, 각각의 경우에, 중간을 향해 이동할 때 상대 가속이 발생하고, 중간으로부터 외부로 이동할 때 상대 감속이 발생한다.

도 6에서, 모든 3개의 가이드 프로파일(54, 55, 56)은 유동 방향 또는 측벽(33)에 비스듬한 각도인 라인 상에서 서로 평행하다. 서핑하는 동안, 이러한 경사를 따르는 파도 형상(61")은 우측 가이드 프로파일(54)의 방향으로 진행할 때 상대 가속을, 그리고 반대 방향으로 진행할 때 상대 감속을 유발한다.

도시된 예는 생성되는 것이 가능한 파도 형상(61)의 단지 작은 선택만을 나타낸다. 그 곳이 도시된 3개의 가이드 프로파일(54, 55, 56)보다 많거나 적은 것이 가능하여서, 상기 프로파일이 부분적으로 직선으로 및/또는 부분적으로 비스듬하게 및/또는 부분적으로 서로 오프셋되도록 배열될 때, 복수의 파도 형상(61)은 도시된 예를 지나서 가능하다.

가이드 프로파일(54, 55, 56)의 폭은 선택적으로 신축식으로 조정 가능할 수 있다. 이러한 것은 적어도 부분적으로 이중벽 설계에 의해 간단한 방식으로 달성될 수 있으며, 다른 벽 부분의 상대 변위를 위한 가이드 수단은 벽 부분 중 적어도 하나에 제공된다. 간단한 변형예에 따르면, 하나의 단일 연속 가이드 프로파일(55)은 아치형 배열로 전체 파도 풀(30)에 걸쳐서 횡 방향으로 또한 연장될 수 있다.

가이드 프로파일(54, 55, 56) 대신에 또는 이에 추가하여, 노즐(71)들은 정재파(60)의 형성을 촉진하기 위해 가이드 디바이스로서 또한 사용될 수 있으며, 노즐은 바람직하게는 가이드 프로파일(54, 55, 56)에, 또는 도 7에 도시된 바와 같이 파도 풀(30)의 베이스(31) 또는 대안적으로 받침대(541)에 배열된 노즐 스트립(70) 중 어느 하나에 선회 가능하게 배열된다. 노즐(71)은 하나 이상의 펌프(72)에 의해 이송되며, 펌프의 용량은 바람직하게는 제어 가능하고, 펌프는 파도 풀(30) 또는 메인 풀(20)로부터 물을 흡입하여, 펌프 용량에 의해 변화될 수 있는 고압으로 노즐(71)로 전달한다. 파도 풀(30)의 주 유동에 대해 직각 성분을 포함하는, 노즐로부터 나오는 워터 제트는 가이드 프로파일(54, 55, 56)과 유사한 방식으로 파도(60)의 형성을 촉진한다. 따라서, 노즐 스트립(70)은 도 7에서 도시된 바와 같이 파도 풀(30)에서 주 유동을 가로지르는 라인 상에 배열될 수 있지만, 대신에 도 5 및 도 6에 도시된 바와 같은 배열 또는 그 혼합 형태를 취할 수 있다. 파도 풀의 베이스(31)에 대한 노즐(71) 또는 노즐 스트립(70)의 선회 가능한 배열의 결과로서, 상기 노즐 또는 노즐 스트립은 직각으로 위쪽을 향할 수 있지만, 대신에 그 반대 방향으로 또는 그 방향으로의 주 방향에 대한 임의의 원하는 각도로 배향될 수 있다.

도 1에 따른 서핑 설비(10)의 유휴 상태에서, 물의 전체량은 배수 조절용 디바이스(36)의 가장 낮은 개방 플랩(361, 362, 363 또는 364)의 높이에 따라서 메인 풀(20) 및 그 안에 위치된 파도 풀(30)을 채운다. 도 2에 따른 서핑 설비(10)의 작동 동안, 펌프(45)는 시동되어, 메인 풀(20)로부터 배출 개구(47)를 통해 유동 부분(46) 상으로 매우 신속하게 물을 전달한다. 여기로부터, 물은 유동 채널(504) 내로 유동하고, 벽(462)들로 인한 좁아짐에 의해 가속된다. 유동 채널(504)에서, 물은 각각의 경우에 벽(506 및 508)의 위치 및 배향에 따라서 제한되고 가이드된다. 이어서, 물은 이퀄라이저(90)로 지향되어 산소가 풍부하게 된다. 여기로부터, 물은 경사로(50) 상으로 유동하고, 속도가 증가함에 따라 경사로(50)의 하단부(52)로 내려 간다. 하단부(52)에서, 상기 빠르게 유동하는 물은 잔잔하거나 이에 대해 더욱 느리게 유동하는 파도 풀(30)에서의 물과 만난다. 경사로(50) 아래로 유동하는 물은 파도 풀(30)에서 거의 정재하거나 더욱 느리게 유동하는 물의 느릿느릿 움직이는 질량에 의해 정재파(60)로 위쪽을 향해 형성되며, 파도는 파도 풀(30)에서 정지 상태로 확립되고, 그러므로 유동 채널(504)의 연속적 또는 불연속적인 진행 이동의 결과로서 측면으로 진행하는 서핑 가능한 파도를 형성한다.

이러한 경우에, 정재파(60)의 형성은 파도 형성기로서 기능하는 가이드 프로파일(54, 55, 56)에 의해 지원된다. 파도 풀(30)로부터, 물은 배수 조절용 디바이스(36)를 통해 메인 풀(20)로 다시 유동하고, 상기 메인 풀에서 메인 풀(20)의 대향 단부면에서 펌프(45)에 의해 다시 흡입된다. 배수 조절용 디바이스를 수용하는 파도 풀(30)의 후방 벽(34)은 바람직하게는 유동 방향에 비스듬하게 상승하도록 설계된다.

가장 간단한 경우에, 파도 풀(30)에 존재하거나 또는 경사로(50) 아래에 배열된 자연 물줄기에 존재하는 다량의 물은 펌프(45)의 작동의 결과로서 동적으로 퍼져서, 메인 풀(20)에 대해 물리적으로 한정된 오버 플로우 가장자리는 요구되지 않는다. 도 1에 따른 펌프(45)의 유휴 상태에서, 파도 풀(30)에서의 수위는 메인 풀(20)에서의 수위에 대응한다. 펌프(45)가 유동 부분(46) 및 경사로(50)를 통해 메인 풀(20)로부터 파도 풀(30) 내로 물을 흡입하자마자, 메인 풀(20)에서의 수위는 파도 풀(30)에서의 수위 아래로 떨어지며, 각각의 경우에 메인 풀(20) 내로 한정된 오버 플로우가 발생한다. 물은 펌프(45)에 의해 폐쇄 회로에서 메인 풀(20)로부터 파도 풀(30)로 전달되며, 파도 풀로부터의 상기 물은 메인 풀(20) 내로 다시 유동한다.

본 발명은 예를 들어 대략 다음의 치수 및 값을 갖는 이동식 설비에서 구현될 수 있으며, 모든 상기 값은 단지 예일 뿐이며 제한되지 않는다: 메인 풀(20)은 길이가 대략 25 내지 30m이고 폭이 대략 20m이다. 대략 10개의 펌프(45)의 유휴 상태에서, 메인 풀(20)에서의 물 높이는 대략 1.80m이다. 파도 풀(30)은 길이가 대략 25m이고 폭이 대략 6 내지 20m이다. 파도 풀(30)의 베이스(31)는 메인 풀(20)의 베이스보다 대략 1.20m 위에 있다. 그러므로, 유휴 상태에서, 파도 풀(30)에서의 물 높이는 대략 0.60m이다. 작동하는 동안, 유동 부분(46) 상의 물 높이(H1)는 대략 1m이고, 파도 풀(30)에서, 이는 파도(60)의 하류에서 대략 0.40 내지 0.50m이고, 파도(60)의 상류에서 대략 0.80m이다. 유동 채널(504)은 유동 부분(46)의 좁아짐 후에 대략 6 내지 10m의 폭을 가진다. 경사로(50)에서 아래로 유동하는 물의 이후 두께는 펌프(45)의 설정된 배분율에 따라 대략 0.50m 내지 1.20m이다. 경사로(50)의 하단부에서 물의 유속은 최대 6 m/s이다. 경사로(50) 아래로 유동할 때 물의 증가된 속도에 따라서, 상기 물의 층 두께는 바닥을 향하여 감소한다. 이러한 경우에, 정재파(60)는 최대 약 1.5m의 높이(파도 풀(30)의 베이스(31)로부터 측정된)에 도달한다.

펌핑 유닛(41)과 같은 그 적어도 일부가 표준 치수의 컨테이너로 형성되고, 복수의 펌핑 유닛이 개재된 밀봉구(seal)에 의해 선택적으로 상호 연결되면 서핑 설비(10)의 이동성에 유리하다.

펌핑 시스템(40)은 대략 2.80m의 전체 높이를 가진다. 10개의 펌핑 유닛(41)은 각각의 경우에 대략 2m의 폭을 가진다. 각각의 펌프(45)는 초당 약 2 ㎥의 물을 전달한다. 유동 부분(46)의 폭은 펌핑 유닛(41)으로부터의 진입으로부터 유동 채널(504) 내로의 진입 사이에서 20m로부터 대략 6.5 내지 10m로 테이퍼진다. 유동 채널(504) 및 이퀄라이저(90)를 포함하는 물 입구(47)로부터 경사로(50)의 상단부(51)까지의 유동 부분(46)의 길이는 대략 10 내지 13m이다.

경사로는 길이가 대략 4 내지 5m이다. 경사로(50)의 상단부(51)와 하단부(52) 사이의 높이 차이는 대략 0.50m이다.

정재파(60)가 형성되는 파도 풀(30)에서의 공간은 경사로(50)의 하단부(52)에 인접한다. 상기 공간은 가이드 프로파일(54, 55, 56)의 상류에서 대략 2m의 길이 및 그 하류에서 대략 3 내지 4m의 길이를 가진다. 후방으로 비스듬하게 상승하고 파도 풀(30)과 메인 풀(20) 사이의 배수 조절용 디바이스(36)가 배열되는 후방 벽(34)은 대략 3 내지 4m의 길이에 걸쳐서 상기 공간에 인접한다. 가이드 프로파일(54, 55, 56) 자체의 길이는 대략 25㎝이다.

도 8 내지 도 13은 본 발명에 따른 서핑 설비(10)의 다양한 실시형태를 도시한다. 직사각형 파도 풀을 포함하는 전술한 서핑 설비와는 대조적으로, 도 8 내지 도 11에 따른 서핑 설비는 10°의 중심각, 최대 360°의 완전한 원을 포함할 수 있는 부채꼴에 대응하는 파도 풀(30)을 포함한다.

도 8에서의 서핑 설비(10)의 경우에, 상기 중심각은 거의 90°이다. 도 10 및 도 11은 2개의 서핑 설비(10A 및 10B)를 도시하며, 이들의 파도 풀(30)은 각각의 경우에 완전한 원을 형성한다.

서핑 설비(10 또는 10A 및 10B)는 파도 풀(30)을 완전히 둘러싸는 메인 풀(20)에 완전히 배열되며, 메인 풀의 형상은 바람직하게는 파도 풀(30)로 조정된다. 메인 풀(20)은 도 풀(30)의 반경과 대략 동일한 크기의 반경을 가진다.

파도 풀(30)은 배수 조절용 디바이스(36)에 의해 메인 풀(20)로부터 분리되며, 배수 조절용 디바이스는 조정 메커니즘(37)을 사용하여 파도 풀(30)에서의 수위를 조정할 수 있으며, 바람직하게는 수선(water line) 아래의 조정 가능한 플랩(361, 362, 363, 364) 또는 개구에 의해 메인 풀(20)로의 상기 물 및 플로터(54, 55, 56)를 향한 귀환수(62)의 유출 속도를 상이한 레벨로 추가로 조정할 수 있으며, 그 결과, 형성되는 파도(60)의 높이 및 형상이 영향을 받을 수 있다.

배수 조절용 디바이스(36)에 걸쳐서 유동하는 물은 메인 풀(20)에 수용되어, 파도 풀(30)의 아래에서 펌핑 시스템(40)으로 및/또는 파도 풀의 측면으로 귀환된다. 펌핑 시스템(40)은 바람직하게는 복수의 펌핑 유닛(41)을 포함하고, 펌핑 시스템의 펌프(45)는 개별적으로 또는 그룹으로 연결되고 차단될 수 있다. 결과적으로, 펌핑 시스템(40)에 의해 전달되는 물의 양은 넓은 범위에 걸쳐서 변할 수 있다.

도 8 내지 도 10에 따르면, 원형이거나 또는 원형 세그먼트 형상을 하는 서핑 설비의 경우에, 펌핑 시스템(40)은 원 또는 부채꼴의 중심 영역에서 중심으로 배열된 물 입구(47)로 물을 전달한다. 여기로부터, 물은 유동 부분(46)에 걸쳐서 유동하고, 유동 부분은 수평이거나 또는 유동 방향으로 약간 하강하고, 물의 유동을 균질화하는 역할을 한다. 진자 또는 회전 방식으로 이동될 수 있는 적어도 하나의 유동 채널(504)이 또한 유동 부분(46) 상에 배열된다. 유동 채널(504)은 각각 2개의 측벽(506 및 508)에 의해 경계가 정해진다. 벽(506, 508)의 하부면은 밀봉된 방식으로 유동 부분(46)의 상부면에 인접한다. 밀봉은 예를 들어 유동 부분(46)의 상부면과 접촉하고 그의 움직임이 있을 때 유동 채널 상에서 슬라이딩하는 고무 스트립에 의해 달성될 수 있다.

외부를 향해 하강하는 경사로(50)는 유동 부분(46)에 인접하고, 경사로는 서핑 설비(10)의 원 또는 부채꼴 형상의 설계로 인해 절두 형상 또는 절두체의 섹터에 대응하는 형상이다.

경사로(50)의 하단부(52)는 파도 풀(30)로 이어진다. 하나 이상의 가이드 프로파일(55)의 형태 및/또는 도 7에 도시된 노즐 스트립(70)의 형태인 가이드 디바이스는 중심(48)에 동심인 경로 또는 보다 얕은 곡선 또는 직선으로 연장되는 또는 다각형 경로 상에서 경사로(50)의 하단부(52)로부터 간격을 두고 배열된다. 이 경우에, 가이드 프로파일(55) 및/또는 노즐 스트립(70)은 바람직하게는 경로의 윤곽으로 조정된다.

벽(506, 508)은 바람직하게는 적어도 하나의 회전축(5048)을 중심으로 회전 가능하도록 고정되거나 또는 이동 가능한 베어링 상에 장착된 지지 구조물 또는 선회 디바이스에 연결된다. 회전은 바람직하게는 회전축(5048)의 영역에 배열된 적어도 하나의 구동부(5046)에 의해 달성된다. 도 3 및 도 3a에 도시된 바와 같이, 유동 채널(504)을 획정하는 벽(506 및 508)은 바람직하게는 동기식으로 작동되는 2개의 별개의 구동부(5046)에 의해 또한 선회될 수 있다. 도 8에 따른 실시형태에서, 벽(506 및 508)은 그 후방 단부에서 추가의 반원형 벽(507)에 연결될 수 있으며, 반원형 벽은 물 입구(47)를 둘러싸고, 전달된 물이 주로 유동 채널(504) 내로 유동하는 것을 보장한다.

도 8에 따른 실시형태에서, 유동 채널(504)은 이중 화살표(S)로 도시된 바와 같이 구동부(5046)에 의해 회전축(5048)을 중심으로 진자 방식으로 전후로 이동된다. 유동 채널(504)의 영역에서 하향 유동하는 물의 좁은 채널링(channeling)의 결과로서, 상기 물이 파도 풀(30)에서 정재하거나 또는 보다 느리게 유동하는 물에 부딪칠 때, 정재파(60)는 각각의 경우에 유동 채널(504) 아래의 부분에서만 형성되며, 파도는 유동 채널(504)의 선회 이동과 함께 전후로 진행한다.

서퍼(80)(개략적으로 도시된)는 그의 서핑 보드(82)를 사용하여, 추가의 진행하는 파도(60)에서 더욱 긴 거리의 원형 경로를 따라서 파도 풀(30)을 통하여 횡방향으로 서핑할 수 있다. 이러한 경우에, 도 8에 따른 실시형태에서, 상기 서퍼는 파도 풀(30)의 측벽(33)에 도달하기 직전에 회전하고, 그런 다음 다시 역류하는 파도(60)를 계속 따라가며, 이러한 파도는 뒤로 선회하는 유동 채널(504)에 의해 반대 방향으로 이동된다.

도 9는 파도 풀(30)과 주변 메인 풀(20)이 완전한 원에 대응하는 서핑 설비(10A)를 도시한다. 따라서, 경사로(50)는 절두 원추형의 완전한 원으로서 또한 형성된다. 서핑 설비(10A)의 경우에, 180°만큼 서로 대향하도록 배열된 2개의 유동 채널(504)이 제공된다. 결과적으로, 2개의 정재파(60)가 파도 풀(30)에서 서로 대향하여 동시에 형성되고, 유동 채널(504)의 회전에 의해 측면을 향해 진행하는 이동으로 설정된다. 결과적으로, 2명의 서퍼(80)가 서핑 설비(10A)에서 동시에 서핑할 수 있다.

서핑 설비(10A)와는 대조적으로, 도 10에 도시된 서핑 설비(10B)의 경우에, 3개의 유동 채널(504)은 각각의 경우에 120°만큼 서로 오프셋되도록 배열된다. 결과적으로, 유동 채널(504)의 회전의 경우에, 3개의 진행하는 정재파(60)가 동시에 생성되며, 이러한 파도는 3명의 서퍼(80)에 의해 사용될 수 있다.

설비의 크기에 따라, 3개 보다 많은 유동 채널(504), 예를 들어 4개 이상의 유동 채널(504)이 제공될 수 있는 것이 또한 가능하다.

도 8 내지 도 10에 도시된 본 발명에 따른 서핑 설비는 서퍼(80) 또는 몇몇 서퍼(80)가 완전히 새로운 서핑 경험을 하는 것을 가능하게 하며, 파도(60)는 더욱 먼 거리에 걸쳐서 진행될 수 있다.

그러나, 도 1 내지 도 3a와 관련하여 이미 도시된 바와 같이, 본 발명에 따른 서핑 설비(10)는 또한 직사각형 파도 풀(30)과 관련하여 달성될 수 있다. 유동 부분(46)의 영역에서, 유속의 추가 가속은 유동 방향으로 깔때기 형상 방식으로 서로를 향해 테이퍼지는 제한 벽(462) 위에서 발생한다. 경사로(50) 위에 배열되고 유동 채널(504)을 형성하는 벽(506 및 508)은 유동 방향을 가로질러 변위 가능하게, 유동 방향을 가로질러 선회 가능하게, 또는 조합하여(병진으로 및/또는 회전적으로) 변위 가능하고 선회 가능하도록 배열된다. 결과적으로, 유동 방향을 가로질러 이동 가능한 유동 채널(504)에 의해 경사로(50)를 통해 파도 풀(30)로 지향되는 물의 유동은 가이드 프로파일(플로터)(54, 55, 56)의 영역에서 전후로 진행하는 변화하는 파도(60)의 형성을 초래한다.

도 11은 자연적인 강 코스에 설치된 본 발명에 따른 서핑 설비의 변형예를 도시한다. 이러한 경우에, 설치는 바람직하게는 베이스 영역에서 서서히 줄어드는 강바닥으로 인해 자연적인 경사로(50)를 형성하는 둑의 영역에서 발생한다. 둑, 즉 경사로(50) 위에 위치된 유동 부분(46)은 제1 벽(506) 및 이로부터 이격된 제2 벽(508)에 의해 경계가 정해지는 유동 채널(504)로 전환되기 전에 2개의 측벽(461)에 의해 유동 방향으로 깔때기 형상 방식으로 좁아진다.

벽(506 및 508)은 화살표(S)에 따라서, 구동부(5046)에 의해 각각 쇄선으로 도시된 위치(506A 및 508A) 내로 선회 가능하며, 이러한 위치에서, 유동 채널(504A)은 유동 부분(46)에서 유동 방향에 비스듬하게 위치된다. 이러한 경우에, 유동 채널(504A)의 선회 이동은 연속적으로 또는 불연속적으로 일어난다. 이러한 경우에, 선회 이동은 바람직하게는 구동부(5046)의 대응하는 작동에 의해 적어도 하나의 조정 가능한 파라미터 또는 적어도 하나의 프로그램을 포함하는 제어기에 의해 달성될 수 있다. 이러한 것은 또한 나머지 도면의 다른 모든 실시형태에도 적용된다.

화살표(V)에 따른 유동 채널(504)의 병진 변위는 화살표(S)에 따른 선회에 대한 대안으로서 또는 중첩되는 방식으로 또한 가능하다.

깔때기 형상 벽(461)에 의한 유동 부분(46)의 좁아짐은 물의 유동의 가속을 초래하며, 가속은 하강하는 경사로(50)에 의해 둑 영역에서 더욱 증가된다. 선회 및/또는 변위에 의한 유동 채널(504)의 전후진 이동은 정재파(60)를 발생시키고, 정재파는 전후로 진행되고, 경사로(50) 아래에서, 이러한 경우에 다른 실시형태의 파도 풀(30)을 대체하는, 더욱 느리게 유동하는 물의 영역(30)에서 서핑 보드(82)를 사용하여 서퍼(80)가 진행될 수 있다.

대안적인 실시형태에 따르면, 벽(461) 및 벽(506 및 508)을 포함하는 디바이스는 구동부에 의해, 예를 들어 강 코스 위로 조여지는 회전식 보우덴 케이블(revolving Bowden cable)에 의해 이동될 수 있다. 유동하는 물줄기에 배열된 이러한 서핑 설비의 경우에, 인공 서핑 설비(10)의 경우에서의 상황과는 대조적으로, 펌핑 시스템(40)의 작동을 위한 에너지 요구는 완전히 생략된다.

본 발명에 따른 서핑 설비의 유리한 실시형태를 위한 다른 옵션은 가변적인 유동 채널(504)의 이동 속도로 이루어진다. 이러한 것은 또한 예를 들어 서퍼(80)를 관찰하는 카메라(도시되지 않음), 서퍼의 위치 변화에 기초하여 속도를 평가하고 유동 채널(504)의 선회 및/또는 병진 변위를 위하여 대응하는 신호를 구동부(5046)에 출력하는 제어기에 의해 자동으로 달성될 수 있다.

단지 하나의 유동 채널(504) 대신에, 복수의 유동 채널(504)이 나란히 배열되는 다른 실시형태가 또한 가능하다. 상기 유동 채널이 상이한 강도의 물의 부분적인 수류가 부과되면, 수류의 폭에 걸쳐서 파도(60)의 특정 형상화가 추가로 가능하다.

도 12는 본 발명의 대안적인 특히 바람직한 실시형태를 도시한다. 도 4 내지 도 7과는 대조적으로, 이러한 경우에, 또한 플로터(55)로서 지칭되는 연속적인 가이드 프로파일(55)이 파도 풀(30)에 배열된다. 상기 플로터(55)의 측면도가 도 12에 도시되어 있다. 이러한 경우에, 플로터(54)는 파도 풀(30)의 베이스(31)에 제공되지 않고 대신에 베이스(31)에 배열된 받침대(541)에 제공된다.

받침대(541)는 유동에 유리한 방식으로 상승하도록 형상화된 전방 측면(542), 실질적으로 수평인 고원형 상부면(543), 및 후방으로 서서히 줄어드는 측면(544)을 포함한다. 이러한 경우에, 플로터(54)의 선회 베어링(57)은 전방 측면(542)의 상부 가장자리 상에 또는 상부면(543)의 전방 영역에 배열된다. 공압 실린더로서 예의 방식으로 설계된 조정 메커니즘(58)은 바람직하게는 적어도 부분적으로 받침대(541) 내로 가라앉도록 배열될 수 있다. 플로터(54)의 접힘 각도(A), 그러므로 파도(60)의 형상 및 높이는 조정 메커니즘(58)을 사용하여 변경될 수 있다. 받침대(541) 상에서 도 12에 도시된 플로터(54)의 배열은 플로터(54, 55, 56)를 위해, 그리고 다른 도면에 도시된 노즐 스트립(70)을 위해 또한 사용될 수 있다. 유리한 변형예에서, 받침대(541)는 플로터(54, 55, 56) 또는 노즐 스트립(70)과 함께 파도 풀(30)의 베이스(31) 내로 완전히 가라앉을 수 있어서, 파도 풀(30)은 완전히 평평한 베이스를 갖는 수영장으로서 또한 사용될 수 있다.

도 13은 복수의 관형 중공체(94)가 서로 밀접하여 놓이고 평행한 길이 방향 축(95)을 가지도록 포장된 방식으로 주위 프레임(92) 내에 제공되는 제1 실시형태에 따른 이퀄라이저(90)의 단면도이며, 경사로(50)의 아래로 유동하는 물은 병진으로 및/또는 회전 가능하게 이동 가능한 벽(506 및 508)에 의한 편향 후에, 중공체를 통해 경사로(50)의 폭포선(53)(도 3a 및 도 8 참조)과 평행하게 연장되는 유동 방향이 되도록 다시 한번 배향된다. 아래로 유동하는 물이 정지되어 있거나 더욱 느리게 유동하는 물을 직각으로 부딪치는 결과로서, 정재파(60)의 형성이 긍정적으로 영향을 받는다.

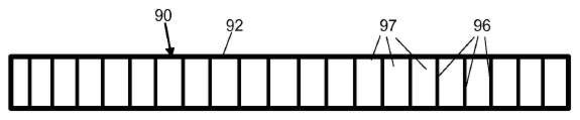

도 13a는 이퀄라이저(90)의 대안적인 실시형태의 단면도이다. 이러한 경우에, 물은 프레임(92)에 평행하게 배열된 복수의 격벽(96)에 의해 개별 채널(97)로 분할되며, 채널들은 바람직하게는 동일하 크기이며, 도 13의 중공체(94)와 같이 도 3a 및 도 8에서 길이 방향 축(95)과 평행하게 물을 배향시키기 위해 사용된다. 바람직하게는 분리 플레이트로 형성된 격벽(96)은 또한 격벽과 평행하게 배열되지 않은, 특히 격벽과 직각이도록 배열된 추가의 격벽(도 13a에 도시되지 않음)에 의해 바람직하게는 직사각형 또는 정사각형 단면을 갖는 추가 채널(97)로 분할될 수 있다.

이퀄라이저(90)는 바람직하게는 경사로(50)의 베이스로부터 대략 1m의 전체 높이이다. 이러한 경우에, 격벽(96)은 바람직하게는 대략 10㎝ 내지 20㎝의 간격을 두고 있다.

도 14, 도 14a 및 도 15는 본 발명에 따른 서핑 설비(10)의 다른 유리한 특징을 도시한다. 이러한 경우에, 도 14에서, 파도 풀(30)을 가로질러, 즉 물의 주 유동에 직각으로 변위 가능하도록 장착된 분할기(100)로서 또한 지칭되는 적어도 하나의 유동 분할기(100)가 경사로(50) 아래에서 파도 풀(30)에 배열된다. 파도 풀(30)은 변위 가능하게 장착된 유동 분할기(100)에 의해 상이한 부분들로 분할된다. 그러므로, 파도 풀(30)은 서퍼의 수 및 퍼포먼스 레벨과 관련하여 상이한 요구 조건으로 조정될 수 있다. 그러므로, 예를 들어 비교적 낮은 요구 조건의 경우(예를 들어, 소수의 초보 레벨 서퍼만이 서핑을 원하면), 전후로 진행하는 파도(60)가 이퀄라이저(90) 위에 위치된 유동 채널(504)(여기에서 도시되지 않음)로부터 도 14의 유동 분할기(100)의 좌측으로 파도 풀(30)의 부분에만 공급되게 하는 것이 가능하다. 이러한 경우에, 펌프(45)에 의해 전달되는 물의 양은 상당히 감소될 수 있고, 그러므로 상당한 양의 에너지가 펌프를 교축하는 것에 의해 또는 일련의 펌프(45)를 차단하는 것에 의해 절약될 수 있다. 서핑 설비(10)의 잠재적 사용자의 수 또는 요구가 증가하면, 사용되는 파도 풀(30)의 영역은 유동 분할기(100)를 변위시키는 것에 의해 필요에 따라 다시 증가될 수 있거나, 또는 전후로 진행하는 파도(60)는 도 14에서 유동 분할기(100)의 우측에 위치된 유동 채널(504)의 더욱 큰 영역에서 작용할 수 있다. 파도 풀(30)의 전체 폭이 도 15에 도시된 바와 같이 사용되도록 의도되면, 적어도 하나의 유동 분할기는 파도 풀(30)의 측벽으로 이동되거나, 또는 대안적으로 파도 풀(30)로부터 완전히 제거된다.

도 14a에 도시된 변형예에서, 유동 분할기(100)는 또한 경사로(50)의 구배에 따라서 경사로(50)의 하단부(52)의 영역에서 위쪽으로 구부러진 형상으로 경사로(50)의 영역으로 연장된다.

적어도 하나의 유동 분할기(100)는 가이드 프로파일(55)의 높이에서 그 하부 영역에 오목부를 포함하여서, 상기 유동 분할기는 가이드 프로파일(55)을 지나서 측면으로 이동될 수 있다.

도 14, 도 14a 및 도 15에서 알 수 있는 바와 같이, 파도 풀(30)의 좌우로, 그리고 파도 풀(30)의 후방 벽(34) 너머의 영역은 통로(110, 112, 114)에 의해 접근될 수 있다. 통로(110, 112, 114)는 난간(도시되지 않음)에 의해 고정될 수 있고, 단부면 상의 계단 또는 사다리에 의해 또는 메인 풀(20)의 측면으로 도달될 수 있다. 그러나, 전체 서핑 설비(10)가 내부에 부분적으로 또는 완전히 베이스 내로 설치되는 것이 또한 가능하여서, 통로(110, 112, 114)는 지면에서 도달될 수 있거나 또는 생략될 수 있다.

본 발명의 다른 실시형태에 따르면, 적어도 하나의 유동 채널(504, 504A 및 504B)을 획정하는 벽(506 및 508 또는 506A 및 508A)이 상승될 수 있도록 설계되는 것이 선택적으로 가능하다. 벽(506 및 508, 또는 506A 및 508A)의 바람직하게는 동력에 의한 상승은 물이 경사로의 하단부(52)까지 경사로(50)의 전체 폭에 걸쳐서 다시 잠깐 유동하는 것을 가능하게 한다.

10: 서핑 설비 10A: 서핑 설비(도 11)
20: 메인 풀 30: 파도 풀(또는 더욱 느린 영역)
31: ((30)의) 베이스 32: 지지체
33: ((30)의) 측벽 34: 후방 벽
35: 전방 벽
36: ((20) 내로 (30)의) 배수 조절용 디바이스
361: 플랩 362: 플랩
363: 플랩 364: 플랩
37: ((36)을 위한) 조정 메커니즘 40: 펌핑 시스템
41: 펌핑 유닛 45: 펌프
46: 물 입구(유동 부분) 462: ((46)의) 측벽
47: 물 입구((46) 내로 (40)의 배출 개구)
48: 중심 50: 경사로
501: ((50)의) 측벽 504: 유동 채널
504A: 유동 채널 504B: 유동 채널
5046: 구동부 5048: 회전축
506: 벽 506A: 벽
508: 벽 508A: 벽
51: ((50)의) 상단부 52: (50의) 하단부
53: ((50)의) 폭포선 54: 가이드 프로파일(플로터)
541: 받침대 542: (전방) 측면(상승하는)
543: 상부면 544: (후방) 측면(하강하는)
55: 가이드 프로파일(플로터) 56: 가이드 프로파일(플로터)
57: 선회 베어링
58: ((54 내지 56)을 위한) 조정 메커니즘
60: 파도 61: 파도 형상
62: 귀환 수류 와류 70: 노즐 스트립
71: 노즐 72: 펌프
80: 서퍼 82: 서핑보드
90: 이퀄라이저 92: ((90)의) 프레임
94: 중공체(튜브)
95: (폭포선(53)과 평행한 (94); (96)의) 길이 방향 축
96: ((90)에 있는) 격벽 97: 채널
100: 유동 분할기(분할기) 110: (측면) 통로
112: (측면) 통로 114: (후방) 통로
H1: (작동 동안 (46)에서) 물 높이 A: ((55)의) 선회 각도
S: 선회 방향(화살표) V: 변위 방향(화살표)

Claims (15)

1. 서핑 가능한 파도(60) 및 정재파(standing wave)를 발생시키기 위한 서핑 설비(10, 10A, 10B)로서,
   물이 물 입구(46)를 통해 상단부(51)까지 유동하는 경사진 경사로(50)를 포함하되, 물이 제1 유속으로 상기 경사로(50)에서 가속되고, 상기 경사로(50)의 하단부(52)가 파도 풀(30)로 또는 상기 제1 유속에 비해 낮은 제2 유속을 갖는 영역(30)으로 이어지며, 정재파(60)는 보다 빠른 상기 제1 유속으로 유동하는 물이 보다 느린 상기 제2 유속으로 유동하는 물에 부딪친 결과로서 상기 영역(30)에 유동 방향으로 형성되고,
   적어도 하나의 유동 채널(504)을 획정하는 적어도 2개의 벽(506 및 508)이 상기 물 입구(46) 및/또는 상기 경사로(50)의 영역에 배열되고, 상기 벽들은 상기 유동 방향을 가로질러 진행하는 적어도 하나의 진행하는 파도(60)를 발생시키기 위하여 적어도 하나의 구동부(5046)에 의해 상기 물의 유동 방향을 가로질러 회전 및/또는 병진으로 이동 가능한 것을 특징으로 하는, 서핑 설비.
2. 제1항에 있어서, 상기 물 입구(46) 및 상기 경사로(50)는 순환 시스템의 부분이며, 상기 순환 시스템에서, 상기 경사로(50)의 상기 하단부(52)는 상기 보다 느린 제2 유속을 갖는 상기 영역(30)을 형성하는 파도 풀(30)로 이어지며, 물은 상기 파도 풀로부터 적어도 하나의 펌핑 시스템(40)을 통해 상기 물 입구(46)로 다시 전달되는 것을 특징으로 하는, 서핑 설비.
3. 제2항에 있어서, 상기 파도 풀(30)은 메인 풀(20)에 의해 또는 정재(standing) 또는 유동하는 물 줄기에 의해 둘러싸이는 것을 특징으로 하는, 서핑 설비.
4. 제2항 또는 제3항에 있어서, 상기 파도 풀(30)은 직사각형의 형상 또는 10°내지 360°의 원주각을 갖는 부채꼴의 형상으로 형성되는 것을 특징으로 하는, 서핑 설비.
5. 제4항에 있어서, 상기 물 입구(46)는 부채꼴의 중심(48)의 영역에 배열되는 것을 특징으로 하는, 서핑 설비.
6. 제1항 내지 제5항 중 어느 한 항에 있어서, 상기 유동 채널(504)의 선회 이동 및/또는 병진 이동 동안, 상기 유동 채널(504)을 획정하는 상기 벽(506, 508)은 링크(5042)에 의해 구동부(5046)에 연결되거나, 또는 하나의 벽(506, 508)에 할당된 복수의 동기식으로 작동 가능한 구동부(5046)에 의해 실질적으로 평행하게 가이드되는 것을 특징으로 하는, 서핑 설비.
7. 제1항 내지 제6항 중 어느 한 항에 있어서, 상기 유동 채널(504)을 획정하는 상기 벽(506, 508)의 이동은 교번적인 전후 선회 이동으로서 또는 한쪽 방향으로의 연속적인 병진 이동 또는 회전 이동으로서 수행되는 것을 특징으로 하는, 서핑 설비.
8. 제1항 내지 제7항 중 어느 한 항에 있어서, 상기 물 입구(46)에서 물의 배출을 계량하기 위한 상기 펌핑 시스템(40)은 복수의 펌핑 유닛(41)을 포함하며, 상기 펌핑 유닛은 배분율이 변경될 수 있고 그리고/또는 개별적으로 또는 그룹으로 연결될 수 있는 것을 특징으로 하는, 서핑 설비.
9. 제1항 내지 제8항 중 어느 한 항에 있어서, 상기 유동 채널(504)을 획정하는 상기 벽(506, 508)은 상기 유동 채널(504)의 폭 및/또는 각도를 변경하기 위하여 조정 및/또는 상승될 수 있도록 장착되는 것을 특징으로 하는, 서핑 설비.
10. 제1항 내지 제9항 중 어느 한 항에 있어서, 적어도 하나의 가이드 디바이스(54, 55, 56; 70, 71)가 상기 경사로(50)의 하단부(52)로부터 간격을 두도록 상기 파도 풀(30)에 배열되는 것을 특징으로 하는, 서핑 설비.
11. 제10항에 있어서, 상기 가이드 디바이스(54, 55, 56; 70, 71)는 고정된 조립체로서, 위치 및 배향에 대해 조정 가능한 조립체로서, 상기 파도 풀(30)의 베이스(31)에 완전히 가라앉을 수 있는 조립체로서, 또는 적어도 하나의 통로를 따라서 이동 가능한, 특히 상기 파도 풀(30)의 베이스(31)로부터 상승된 받침대(541) 상에 형성된 구성 요소로서 설계되는 것을 특징으로 하는, 서핑 설비.
12. 제10항 또는 제11항에 있어서, 상기 가이드 디바이스(54, 55, 56; 70, 71)는 선회 베어링(57)을 중심으로 선회 가능한 적어도 하나의 가이드 프로파일(54, 55, 56), 및/또는 적어도 하나의 노즐(71)을 포함하고 적어도 하나의 펌프(72)가 작용할 수 있는 적어도 하나의 노즐 스트립(70)을 포함하는 것을 특징으로 하는, 서핑 설비.
13. 제1항 내지 제12항 중 어느 한 항에 있어서, 상기 유동 방향으로 상기 경사로(50)의 상류에 이퀄라이저(90)가 배열되고, 상기 이퀄라이저는 복수의 중공체(94), 또는 격벽(96)들에 의해 형성되는 채널(97)을 포함하며, 상기 중공체의 길이 방향 축(95)은 상기 경사로(50)의 상단부(51)에 직각이도록 또는 상기 경사로의 폭포선(53)과 평행하게 배열되는 것을 특징으로 하는, 서핑 설비.
14. 제1항 내지 제13항 중 어느 한 항에 있어서, 상기 유동 방향을 가로질러 변위 가능한 적어도 하나의 유동 분할기(100)가 상기 파도 풀(30) 및/또는 상기 경사로(50)의 영역에 배열될 수 있는 것을 특징으로 하는, 서핑 설비.
15. 제2항 내지 제14항 중 어느 한 항에 있어서, 바람직하게는 조정 메커니즘(37)에 의해 조정 가능한 적어도 하나의 배수 조절용 디바이스(36)에 의해 상기 파도(60) 뒤에서의 수위 및/또는 유동 방향으로의 상기 보다 느린 제2 유속이 조절될 수 있는 것을 특징으로 하는, 서핑 설비.
