Abstract

정보 프로세싱 방법, 통신 디바이스 및 저장 매체가 제공된다. 제1 통신 디바이스에 적용되는 정보 프로세싱 방법은: M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는 빔 표시 및/또는 의사 병치 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, 의사 병치 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 전송하는 것; X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하는 것; 및 Y 세트의 파라미터 값에 기초하여 선택 표시를 전송하는 것을 포함하되, 선택 표시는 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값을 선택하기 위해 사용된다.

Description

정보 프로세싱 방법, 통신 디바이스 및 저장 매체
본 개시는 통신의 분야, 특히 정보 프로세싱 방법, 통신 디바이스 및 저장 매체에 관한 것이다.
송신 파라미터는 두 당사자(party) 사이의 통신을 위한 파라미터로서 사용될 수 있다. 예를 들면, 송신 파라미터는 두 당사자에 의해 사용되는 통신 리소스의 리소스 파라미터, 두 당사자에 의해 사용되는 변조 및 코딩 스킴의 표시, 기준 신호의 수신할지 또는 전송할지의 여부의 표시, 재송신을 제어하기 위한 재송신 파라미터, 및 등등을 포함한다.
일반적으로, 송신 파라미터는 물리적 레이어 시그널링 또는 상위 레이어 시그널링에 의해 송신된다. 예를 들면, 상위 레이어 시그널링은: 무선 리소스 제어(Radio Resource Control)(간략히 RRC) 시그널링 및/또는 미디어 액세스 제어(Media Access Control)(간략히 MAC) 시그널링을 포함할 수도 있다.
관련 기술에서, 몇몇 경우에, 두 당사자가 상호 작용식 송신 파라미터에 기초하여 서로 통신할 때 통신 품질이 소망되는 효과를 여전히 달성하지 못한다는 것이 밝혀졌다.
상기를 고려하여, 본 개시의 실시형태는 불량한 통신 품질의 상기의 문제점을 적어도 부분적으로 해결하기 위한 정보 프로세싱 방법, 통신 디바이스 및 저장 매체를 제공한다.
상기 목적을 달성하기 위해, 본 개시의 실시형태의 기술적 솔루션은 다음과 같이 구현된다.
제1 양태에서, 본 개시의 실시형태는 제1 통신 디바이스에 적용되는 정보 프로세싱 방법을 제공한다. 방법은 다음의 것을 포함한다: M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는: 빔 표시(beam indication) 및/또는 의사 병치(quasi-co-location) 표시 파라미터(indication parameter)를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, 의사 병치 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 전송하는 것; X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하는 것; 및 Y 세트의 파라미터 값에 기초하여 선택 표시 - 선택 표시는 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값을 선택하기 위해 사용됨 - 를 전송하는 것.
제2 양태에서, 본 개시의 실시형태는 제2 통신 디바이스에 적용되는 정보 프로세싱 방법을 제공한다. 방법은 다음의 것을 포함한다: M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, 의사 병치 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 수신하는 것; 선택 표시를 수신하는 것; 및 선택 표시에 따라 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하는 것;
제3 양태에서, 본 개시의 실시형태는 제1 통신 디바이스인 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것: M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, QCL 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 전송하도록 구성되는 제1 전송 유닛; 및 X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하도록 구성되는 제1 선택 유닛을 포함하되; 제1 전송 유닛은 Y 세트의 파라미터 값에 기초한 선택 표시를 제2 통신 디바이스로 전송하도록 또한 구성되고, 선택 표시는, 제2 통신 디바이스에 의해, 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값을 선택하기 위해 사용된다.
제3 양태에서, 본 개시의 실시형태는 제2 통신 디바이스인 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것을 포함한다: M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, 의사 병치 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값 및 제1 통신 디바이스에 의해 송신되는 선택 표시를 수신하도록 구성되는 제2 수신 유닛; 및 선택 표시에 따라 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하도록 구성되는 제2 선택 유닛.
제4 양태에서, 본 개시의 실시형태는 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것을 포함한다: 무선 신호를 수신 및 전송하도록 구성되는 안테나; 정보를 저장하도록 구성되는 메모리; 및 메모리에 저장되는 컴퓨터 프로그램을 실행하는 것에 의해 상기에서 설명되는 기술적 솔루션 중 적어도 하나에 의해 제공되는 정보 프로세싱 방법을 구현하도록 구성되는, 안테나 및 메모리에 각각 연결되는 프로세서.
제5 양태에서, 본 개시의 실시형태는 컴퓨터 저장 매체를 제공하는데, 컴퓨터 저장 매체는 컴퓨터 프로그램이 실행된 이후 상기에서 설명되는 적어도 하나의 기술적 솔루션에 의해 제공되는 정보 프로세싱 방법을 구현하기 위한 컴퓨터 프로그램을 저장하도록 구성된다.
본 개시에 의해 제공되는 정보 프로세싱 방법, 통신 디바이스 및 저장 매체는 X 세트의 파라미터 값을 제2 통신 디바이스에 미리 전송하고, 빔 스위칭을 수행할 때 제2 통신 디바이스의 송신 파라미터의 변경을, 선택 표시를 통해, 통지한다. 그러한 방식으로, 송신 파라미터는 빔 스위칭에 기초하여 스위칭될 수 있고, 그에 의해, 당사자 사이의 데이터 송신을 보장하게 된다.
도 1은 본 개시의 한 실시형태에 따른 제1 정보 프로세싱 방법의 개략적인 플로우차트이다;
도 2는 본 개시의 한 실시형태에 따른 제2 정보 프로세싱 방법의 개략적인 플로우차트이다;

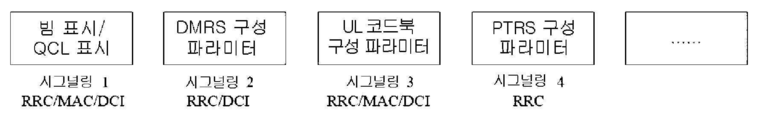

도 3은 하나의 타입의 송신 파라미터의 송신 방법이다;
도 4는 빔 스위칭 및 송신 파라미터 스위칭의 개략적인 다이어그램이다;
도 5는 본 개시의 한 실시형태에 따른 빔 스위칭 및 송신 파라미터 스위칭의 개략적인 다이어그램이다;
도 6은 본 개시의 한 실시형태에 따른 제3 정보 프로세싱 방법의 개략적인 플로우차트이다;
도 7은 본 개시의 한 실시형태에 따른 제1 통신 디바이스의 개략적인 구조도이다;
도 8은 본 개시의 한 실시형태에 따른 제2 통신 디바이스의 개략적인 구조도이다;
도 9는 본 개시의 한 실시형태에 따른 통신 디바이스의 개략적인 구조도이다;
도 10은 본 개시의 한 실시형태에 따른 파라미터 값 세트의 송신의 개략적인 다이어그램이다.
본 개시의 기술적 솔루션은 첨부의 도면 및 실시형태를 참조하여 상세하게 추가로 설명될 것이다.
도 1에서 도시되는 바와 같이, 본 개시의 실시형태는 제1 통신 디바이스에 적용되는 정보 프로세싱 방법을 제공한다. 방법은 다음의 것을 포함한다:
단계 S110: M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 X 세트의 파라미터 값이 제2 통신 디바이스로 전송됨, 여기서 M 개의 타입의 송신 파라미터는 빔 표시 및/또는 의사 병치(Quasi-co-location)(간략히 QCL) 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, QCL 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되고, M ＞ 1이다.
단계 S120: Y 세트의 파라미터 값이 X 세트의 파라미터 값으로부터 선택됨, 여기서 X >= Y >= 1임.
단계 S130: Y 세트의 파라미터 값에 기초하여 선택 표시가 제2 통신 디바이스로 전송됨, 여기서 선택 표시는, 제2 통신 디바이스에 의해, 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값을 선택하기 위해 사용됨.
이 실시형태에서, 제1 통신 디바이스 및 제2 통신 디바이스는 서로 통신할 수 있는 두 당사자이다. 예를 들면, 제1 통신 디바이스는 기지국, 중계 노드 또는 다른 통신 디바이스일 수도 있고, 제2 통신 디바이스는 다양한 타입의 단말 중 하나일 수도 있다.
기지국은 다음의 것을 포함할 수도 있다: 진화형 NodeB(evolved NodeB; eNB), 차세대 NodeB(gNB), 홈 기지국, 매크로 기지국 또는 소형 기지국. 중계 노드는 중계 송신을 위한 무선 노드, 예를 들면, 단말 또는 무선 신호 증폭기일 수도 있다.
단말은 다음의 것을 포함할 수도 있다: 스마트폰, 태블릿 및 웨어러블 디바이스와 같은 인간 장착형 단말; 자동차 또는 다른 차량에서 운반되는 차량 장착형 단말; 또는 사물 인터넷(Internet of Things) 단말. 통상적인 사물 인터넷 단말은 다음의 것을 포함할 수도 있다: 스마트 홈 및/또는 스마트 어플라이언스, 예컨대 스마트 수량계(water meter), 스마트 전기 미터(electric meter) 및 등등.
이 실시형태에서, 제1 통신 디바이스는 M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 X 세트의 파라미터 값을 제2 통신 디바이스로 전송한다. M 개의 타입의 송신 파라미터는 데이터 송신을 위한 빔에 관련되는 파라미터이다. 이 실시형태에서, M 개의 타입의 송신 파라미터는 제2 통신 디바이스로 함께 구성 및 송신될 수도 있다. M 개의 타입의 송신 파라미터는 빔에 관련되는 파라미터이다. 즉, 빔 스위칭이 수행되는 경우, 송신 품질 및 통신 품질을 보장하기 위해 스위칭 빔이 대응하는 송신 파라미터는 변경될 필요가 있다.
X 세트의 파라미터 값은 M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 X 세트의 값을 포함한다. 단계 S110에서, X 세트의 파라미터 값은 RRC 시그널링 및/또는 MAC 시그널링과 같은 상위 레이어 시그널링을 통해 전송될 수도 있다. 다른 실시형태에서, X 세트의 파라미터 값은 물리적 레이어 시그널링을 통해 전송될 수도 있다. 예를 들면, X 세트의 파라미터 값에서의 파라미터 값의 일부는 다운링크 제어 정보(downlink control information)(간략히 DCI)를 통해 전송된다.
단계 S120에서, Y 세트의 파라미터 값은 X 세트의 파라미터 값으로부터 선택된다. 하나의 실시형태에서, 방법은 다음의 것을 더 포함한다:
제2 통신 디바이스와 통신하기 위한 채널 상태 정보 및/또는 명시된 기준 신호의 측정 정보를 획득하는 것. 측정 정보는 더 나은 통신 품질을 획득하기 위해 서로 통신할 제1 통신 디바이스 및 제2 통신 디바이스에 의해 어떤 빔이 사용되는지를 반영한다. 예를 들면, 제2 통신 디바이스는 각각의 빔의 측정 정보를 제1 통신 디바이스로 피드백하고; 제1 통신 디바이스는 측정 정보에 따라 제2 통신 디바이스와 통신할 하나 이상의 빔을 선택한다. 예를 들면, 제1 통신 디바이스는 현재 사용되는 빔 또는 대안적 빔으로서 최상의 통신 품질을 갖는 몇 개의 빔을 선택한다. 현재 사용되는 빔과 X 세트의 파라미터 값 사이의 관련성에 따라, Y 세트의 파라미터 값이 X 세트의 파라미터 값으로부터 선택되는데, 여기서 Y 세트의 파라미터 값은 현재 사용되는 빔 또는 대안적인 빔에 대응한다. Y의 값은 1, 2, 3 또는 다른 값일 수도 있다. 다수의 연결을 갖는 어떤 상태의 경우, Y의 값은 2보다 더 크거나 또는 같을 수도 있다.
몇몇 실시형태에서, Y 세트의 파라미터 값이 선택된다는 것이 결정되는 경우, Y 세트의 파라미터 값은 통신 품질을 보장하기 위해 제2 통신 디바이스와 통신하기 위해 사용된다. 본 개시의 이 실시형태에서, Y 세트의 파라미터 값이 대응하는 빔이 데이터 송신을 수행하기 위해 사용된다.
예를 들면, 통신을 위해 두 당사자에 의해 사용되는 빔이 스위칭되기 이전 및 이후에, 약간의 변경: 빔 폭에서의 변화, 빔 방향에서의 변화, 빔 송신 패널에서의 변화 및 빔 송신 노드에서의 변화가 발생할 수도 있고, 이들 변경은 더 나은 통신 품질을 획득하기 위한 최적의 송신 파라미터를 상응하게 변경할 수도 있다.
빔 폭에서의 변화, 빔 방향에서의 변화, 빔 송신 패널에서의 변화 및 빔 송신 노드에서의 변화를 비롯한, 송신 빔에서의 변화는 빔 송신의 채널 특성을 변경시킬 수도 있다. 예를 들면, 빔 송신의 채널 특성은 다음의 것 중 하나 이상을 포함할 수도 있다: 다중 경로 수, 다중 경로 방향, 다중 경로 시간 지연, 다중 경로 전력. 채널 특성에서의 변화에 기인하여, 다음의 파라미터가 변경되는 것을 필요로 할 수도 있다: 물리적 리소스 블록(physical resource block; PRB)의 프리코딩 리소스 번들링 세분성(precoding resource bundling granularity), 복조 기준 신호(demodulation reference signal; DMRS) 구성, 업링크 하위 대역 사이즈(uplink sub-band size)(UL SB 사이즈) 및/또는 추적용 기준 신호(tracking reference signal; TRS) 구성.
빔 송신 패널 및 빔 송신 노드에서의 변화는 수정 발진기에서의 변화를 야기할 수도 있는데, 이것은 위상 노이즈에서의 변화를 야기할 수도 있다. 따라서, 위상 추적용 기준 신호(Phase Tracking Reference Signal; PTRS) 구성 및 TRS 구성은 상응하게 변경될 필요가 있다.
빔 폭에서의 변화, 빔 방향에서의 변화, 빔 송신 패널에서의 변화 및 빔 송신 노드에서의 변화는 전송 안테나 구성 및 채널 랭크에서의 변화를 야기할 수도 있는데, 이것은 최대 송신 레이어 수의 구성에 영향을 줄 수도 있다.
업링크 송신의 경우, 빔 폭에서의 변화, 빔 방향에서의 변화 및 빔 송신 패널에서의 변화를 비롯한, 송신 빔에서의 변화는 채널 특성에서의 변화를 야기할 수도 있는데, 이것은 최적의 코드북 서브세트에서의 변화를 야기할 수도 있다.
빔 폭에서의 변화, 빔 송신 패널에서의 변화, 빔 송신 노드에서의 변화, 빔 이득에서의 변화, 빔 경로 손실에서의 변화 및 빔 간섭 변동에서의 변화는 신호 대 간섭 노이즈 비율(signal to interference noise ratio; SINR) 인터벌에서의 변화를 야기할 수도 있는데, 이것은 변조 및 코딩 스킴(modulation and coding scheme; MCS)의 분포에 영향을 끼칠 수도 있다.
또한, 빔 송신 노드에서의 변화는 하이브리드 자동 재송신 요청(hybrid automatic retransmission request; HARQ) 파라미터, 리소스 할당(resource allocation; RA) 파라미터, 대역폭 부분(bandwidth part; BWP) 파라미터 및 랜덤 액세스 응답(random access response; RAR) 파라미터의 재구성 요건을 또한 야기할 수도 있다.
HARQ 파라미터에서, 코딩 블록 그룹(coding block group; CBG)의 수가 주로 영향을 받고 상이한 빔 송신 노드에 적절한 코딩 블록 그룹(CBG)의 수는 상이하다.
RA 파라미터는 리소스 할당 파라미터이고, 리소스 할당 타입, 리소스 할당의 최소 단위 및 다른 파라미터를 주로 포함한다. 상이한 송신 노드는 상이한 최적 RA 파라미터를 가질 수도 있다.
BWP 파라미터는 대역폭 부분을 나타내며, 상이한 송신 노드는 상이한 대역폭 및 상이한 BWP 파티션을 가질 수도 있다.
도 3은 상이한 시그널링을 사용하는 것에 의해 상이한 송신 파라미터의 송신을 예시하는 개략적인 다이어그램이다. 예를 들면, 빔 표시 또는 QCL 표시는, RRC 시그널링, MAC 시그널링 또는 DCI 시그널링일 수도 있는 시그널링 1을 사용하는 것에 의해 송신된다. DMRS 구성 파라미터는 RRC 또는 DCI 시그널링을 사용하는 것에 의해 송신된다. 업링크 코드북 구성 파라미터 및 등등은, RRC 시그널링, MAC 시그널링 또는 DCI 시그널링일 수도 있는 시그널링 3을 사용하는 것에 의해 송신된다. PTPS 구성 파라미터 및 등등은, RRC 시그널링일 수도 있는 시그널링 4를 사용하는 것에 의해 송신된다. 상이한 시그널링을 사용하는 것에 의해 상이한 송신 파라미터가 개별적으로 전송될 때의 송신 효과가 도 4에서 도시된다. 물리적 레이어 시그널링을 사용하는 것에 의해 빔 스위칭이 신속하게 전송될 수도 있다. 그러나, 상위 레이어 시그널링을 사용하는 것에 의해 전송되는, RS 구성 파라미터 및 최대 레이어 수 구성 파라미터는, 단지, 두 당사자 사이의 빔이 빔 1로부터 빔 2로 장시간 동안 스위칭된 이후에 스위칭된다. 결과적으로, 송신 파라미터의 스위칭은 빔 스위칭 레이트보다 뒤쳐지고, 그에 의해, 불량한 송신 효과를 야기한다. 이 실시형태에 의해 제공되는 방법이 사용될 때의 송신 효과가 도 5에서 도시된다. 이 실시형태에서, X 세트의 파라미터 값이 제2 통신 디바이스로 전송되기 때문에, 예를 들면, 기지국은 상위 레이어 시그널링을 통해 파라미터 값 세트를 단말에 미리 전송할 수도 있고, 송신 파라미터의 스위칭은, 단지, 빔 스위칭이 발생할 때 하나 이상의 비트의 선택 표시를 전송하는 것에 의해 구현된다. 결과적으로, 송신 파라미터의 스위칭은 빔 스위칭의 속도에 뒤떨어지지 않을 수도 있고, 그 결과, 빔과 사용된 송신 파라미터 사이의 불일치에 의해 통신 품질이 감소되지 않는다.
이 실시형태에서, 선택 표시는 물리적 레이어 시그널링을 통해 송신되는 정보일 수도 있다. 예를 들면, 기지국은 DCI를 통해 선택 표시를 전송한다. 선택 표시는 Y 세트의 파라미터 값의 인덱스일 수도 있다. 동시에, 이 실시형태에서, 한 번에 전송되는 X 세트의 파라미터 값은 반복적으로 사용될 수도 있고, 그 결과, 송신 파라미터를 반복적으로 전송하는 것에 의해 야기되는 큰 시그널링 오버헤드의 문제는 종래 기술과 비교하여 감소된다. 따라서, 방법은 작은 시그널링 오버헤드의 특성을 갖는다.
몇몇 실시형태에서, X 세트의 파라미터 값을 전송하기 이전에, 도 2에서 도시되는 바와 같이, 방법은 다음의 것을 더 포함한다:
단계 S100, M 개의 타입의 송신 파라미터에 대응하는 X 세트의 파라미터 값이 결정됨.
예를 들면, X 세트의 파라미터 값은 제2 통신 디바이스에 의해 전송되는 측정 정보에 따라 제2 통신 디바이스로 선택 및 전송된다. 예를 들면, 측정 정보는 셀 내의 단말의 지리적 위치, 기지국에 의해 빔 내에서 전송되며 지리적 위치에 있는 단말에 의해 수신되는 기준 신호 및/또는 파일럿 신호, 및 등등을 포함한다. 단말은 이들 신호의 신호 강도 및/또는 수신된 전력을 측정하고 측정 정보를 제1 통신 디바이스로 전송한다.
M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 더 포함한다: 다중 입력 다중 출력(multiple-input and multiple-output; MIMO) 송신 파라미터 및 기준 신호(reference signal; RS) 파라미터. MIMO 송신 파라미터는 MIMO 송신에 관련되는 파라미터일 수도 있다. RS 파라미터는 다양한 기준 신호의 송신 및 수신에 관련되는 파라미터일 수도 있다.
예시적인 실시형태에서, MIMO 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 포함한다: 최대 레이어 수, 코드북 서브세트(codebook subset ; CSR), 코드북(codebook; CB) 파라미터, 업링크 하위 대역 사이즈, 및 프리코딩 리소스 번들링 세분성(번들링 사이즈).
최대 레이어 수는 MIMO 송신 데이터 스트림의 최대 수를 나타내기 위해, 예를 들면, 두 당사자가 위치되는 공간에서 동시에 송신되는 최대 데이터 스트림의 수를 나타내기 위해 사용된다.
CB 파라미터는 코드북을 구성하기 위해 사용된다.
코드북 서브세트(CSR)는 코드북에서 코드워드를 정의하고 코딩을 위한 코드북으로부터 선택되는 코드북 서브세트를 제어하기 위해 사용된다.
업링크 리소스 블록 사이즈(uplink resource block size)(UL SB 사이즈)는 업링크 송신을 위한 리소스 블록의 사이즈를 정의하기 위해 사용된다.
프리코딩 리소스 번들링 세분성은 동일한 프리코딩 모드를 사용하여 리소스 세분성(resource granularity)을 정의하기 위해 사용된다. 즉, 대응하는 세분성 리소스에서의 데이터 송신 프리코딩은 동일하다.
예시적인 실시형태에서, RS 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 더 포함한다: DMRS 구성 파라미터, PTRS 송신 표시 및 추적용 기준 신호(TRS) 구성 파라미터.
몇몇 실시형태에서, DMRS 구성 파라미터는, DMRS의 주파수 도메인 송신 인터벌 및/또는 시간 도메인 송신 인터벌을 비롯한, DMRS 송신에 관련되는 파라미터일 수도 있다. DMRS 구성 파라미터는: DMRS 송신을 위해 사용되는 송신 리소스를 더 포함할 수도 있는데, 여기서 송신 리소스는: 주파수 도메인 리소스, 시간 도메인 리소스 및/또는 코드 도메인 리소스를 포함한다.
PTRS 송신 표시는, 적어도, PTRS를 송신할지의 여부를 나타내기 위해 사용된다. 예를 들면, M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 X 세트의 파라미터 값에서, 1 비트는 PTRS 송신 표시를 나타낼 수도 있다. 1 비트의 값이 제1 값인 경우, PTRS 송신 표시는 PTRS를 송신할 것을 나타내고, 1 비트의 값이 제2 값인 경우, PTRS 송신 표시는 PTRS를 송신하지 않을 것을 나타낸다. 제1 값은 제2 값과 동일하지 않다. 예를 들면, 제1 값이 0인 경우, 제2 값은 1이다; 한편 제2 값이 0인 경우, 제1 값은 1이다.
이 실시형태에서, PTRS 송신은 발진기의 국소 발진기(local oscillator)를 추정하기 위해 사용될 수도 있다.
TRS 파라미터는 TRS의 송신에 관련되는 정보를 나타내기 위해 사용될 수도 있고, 예를 들면, 다음의 것을 포함할 수도 있다: TRS 송신에 의해 사용되는 리소스 위치 및/또는 송신 밀도 및 다른 관련 파라미터.
몇몇 실시형태에서, 송신 파라미터는 다음의 파라미터 중 하나 이상의 타입을 더 포함한다: 재송신 파라미터, 리소스 할당 파라미터, 대역폭 부분(BWP) 파라미터 및 변조 및 코딩 스킴 파라미터.
재송신 파라미터는 데이터 재송신에 관련되는 정보를 나타내기 위해 사용될 수도 있고, 예를 들면, 다음의 것을 포함할 수도 있다: 하이브리드 자동 재송신 요청(HARQ) 파라미터, 자동 재송신 요청(ARQ) 파라미터, 또는 재송신에 관련되는 다른 파라미터.
리소스 할당 파라미터는 리소스 할당 상태 정보를 나타내기 위해 사용되며, 예를 들면, 리소스 할당 파라미터는 업링크 리소스 할당 파라미터 및 다운링크 리소스 할당 파라미터를 포함한다. 제2 통신 디바이스는 어떤 리소스 위치에서 데이터가 전송되거나 또는 수신되는지, 또는 어떤 리소스 위치에서 리소스 할당 파라미터에 따라 리소스에 대해 다른 통신 디바이스와 경쟁하는지를 학습할 수도 있다.
변조 및 코딩 스킴(MSC) 파라미터는 빔 스위칭 이후 MSC를 사용하는 빔에 대해 적절한 하나 이상의 MSC 테이블을 포함할 수도 있다.
몇몇 예시적인 실시형태에서, 단계 S100은 다음의 것을 포함할 수도 있다: 제2 통신 디바이스에 의해 보고되는 파일럿 리소스 위치가 대응하는 X 세트의 파라미터 값을 결정하는 것.
예시적인 실시형태에서, 방법은 다음의 것을 더 포함한다:
단계 S121, 선택 표시에 기초하여 제2 통신 디바이스에 의해 전송되는 확인 응답(acknowledgment) 메시지가 수신됨;
단계 S120은 다음의 것을 포함할 수도 있다: 확인 응답 메시지가 수신된 이후 Y 세트의 파라미터 값에 따라 제2 통신 디바이스와의 데이터 송신을 수행하는 것. 데이터 송신은 Y 세트의 파라미터 값이 대응하는 빔을 사용하여 수행된다. 상이한 빔의 빔 신원(identity) 및 빔 파라미터는 상이하다. 빔 신원은 시퀀스 코드 또는 빔의 이름일 수도 있다. 빔 파라미터는 빔 대역폭, 빔 방향 및 빔 송신 노드를 포함할 수도 있다.
몇몇 실시형태에서, 제2 통신 디바이스에 의해 전송되는 확인 응답 메시지가 수신된 이후에만, 제1 통신 디바이스는 Y 세트의 파라미터 값을 사용하는 것에 의해 제2 통신 디바이스와 통신하고, 그에 의해, 제2 통신 디바이스가 선택 표시를 수신하지 못하고 제1 통신 디바이스가 통신하기 위해 Y 세트의 파라미터 값을 사용하는 경우에 제2 통신 디바이스가 제1 통신 디바이스의 정보를 수신하지 못하는 문제 및 제1 통신 디바이스가 데이터를 송신하기 위해 이전 송신 파라미터를 사용하는 것에 의해 빔 스위칭을 이미 수행한 경우에 제1 통신 디바이스가 제2 통신 디바이스에 의해 전송되는 데이터를 수신하지 못하는 문제를 방지한다.
다른 실시형태에서, 확인 응답 메시지가 수신되기 이전에, 제1 통신 디바이스는 현재 사용된 송신 파라미터를 사용하여 제2 통신 디바이스로 데이터를 송신한다.
도 6에서 도시되는 바와 같이, 본 개시의 실시형태는 제2 통신 디바이스에 적용되는 정보 프로세싱 방법을 제공한다. 방법은 다음의 것을 포함한다:
단계 S210, 제1 통신 디바이스에 의해 전송되는 M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 X 세트의 파라미터 값이 수신됨, 여기서 M 개의 타입의 송신 파라미터는 빔 표시 및/또는 QCL 표시 파라미터를 포함하고, 빔 표시는 빔을 나타내기 위해 사용되고, QCL 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임.
단계 S220, 제2 통신 디바이스에 의해 전송되는 선택 표시가 수신됨.
단계 S230, 선택 표시에 따라 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값이 선택됨, 여기서 X >= Y >= 1임.
예시적인 실시형태에서, 방법은 다음의 것을 더 포함한다:
파일럿 신호의 리소스 위치를 제2 통신 디바이스로 전송하는 것, 여기서 X 세트의 파라미터 값은 리소스 위치가 대응하는 파라미터 값 세트임.
제2 통신 디바이스는 자기 자신에 의해 검출되는 파일럿 신호의 리소스 위치를 제1 통신 디바이스로 피드백한다. 파일럿 신호의 리소스 위치에 따라, 제1 통신 디바이스는 제2 통신 디바이스에 의해 현재 수신되는 어떤 빔이 최적의 신호 품질을 갖는지를 학습할 수도 있고, 그에 의해, 파일럿 신호의 수신된 리소스 위치에 따라 파라미터 값을 결정할 수도 있다.
예시적인 실시형태에서, 방법은 다음의 것을 더 포함한다:
선택 표시가 수신된 이후 확인 응답 메시지를 제1 통신 디바이스로 전송하는 것.
제2 통신 디바이스가 선택 표시를 수신하였다는 것을 제1 통신 디바이스에 통지하기 위해, 제2 통신 디바이스는, 선택 표시를 수신한 이후, 확인 응답 메시지를 제1 통신 디바이스로 전송하고, 제1 통신 디바이스에게, 제2 통신 디바이스가 응답 메시지를 성공적으로 수신하였다는 것을 통지한다.
예시적인 실시형태에서, M 개의 타입의 송신 파라미터는 빔 표시 및/또는 의사 병치(QCL) 표시 파라미터를 포함하는데, 여기서 QCL 파라미터는 빔 정보를 나타내기 위해 사용된다. M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 더 포함한다: 다중 입력 다중 출력(MIMO) 송신 파라미터 및 기준 신호(RS) 파라미터.
도 7에서 도시되는 바와 같이, 본 개시의 실시형태는 제1 통신 디바이스인 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것을 포함한다:
M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치 표시 파라미터를 포함하되, 빔 표시는 빔을 나타내기 위해 사용되고, QCL 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 제2 통신 디바이스로 전송하도록 구성되는 제1 전송 유닛(110);
X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하도록 구성되는 제1 선택 유닛(120).
제1 전송 유닛(110)은 또한 Y 세트의 파라미터 값에 기초하여 선택 표시를 제2 통신 디바이스로 전송하도록 구성되는데, 여기서 선택 표시는 데이터 송신을 위해 X 세트의 파라미터 값으로부터 제2 통신 디바이스에 의해 Y 세트의 파라미터 값을 선택하기 위해 사용된다.
이 실시형태에서 제1 전송 유닛(110)은 기지국 또는 다른 통신 디바이스의 안테나 또는 안테나 어레이에 대응할 수도 있다.
제1 선택 유닛(120)은 프로세서에 대응할 수도 있다. 프로세서는 다음의 것을 포함할 수도 있다: 중앙 프로세싱 유닛, 마이크로프로세서, 디지털 신호 프로세서, 애플리케이션 프로세서, 프로그래밍 가능한 게이트 어레이 또는 주문형 집적 회로.
제1 전송 유닛(110)과 제1 선택 유닛(120) 사이에서 연결이 확립된다. Y 세트의 파라미터 값은 컴퓨터 프로그램과 같은 실행 가능한 명령어의 실행을 통해 X 세트의 파라미터 값으로부터 선택된다.
몇몇 실시형태에서, 통신 디바이스는 다음의 것을 더 포함한다:
M 개의 타입의 송신 파라미터가 대응하는 X 세트의 파라미터 값을 결정하도록 구성되는 결정 유닛.
결정 유닛은 프로세서 또는 프로세싱 회로에 대응할 수도 있고, 생성 정책에 기초하여 M 세트의 파라미터 값 세트를 생성 또는 결정할 수도 있다. 본원에서의 X 세트 파라미터 값의 상세한 설명은 전술한 실시형태를 참조할 수도 있다.
몇몇 실시형태에서, M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 더 포함한다: 다중 입력 및 다중 출력(MIMO) 송신 파라미터 및 기준 신호(RS) 파라미터.
예시적인 실시형태에서, MIMO 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 포함한다:
MIMO 송신 데이터 스트림의 최대 수를 나타내기 위해 사용되는 최대 레이어 수;
코드북을 구성하기 위해 사용되는 코드북(CB) 파라미터;
코드북으로부터 선택되는 코드워드를 정의하기 위해 사용되는 코드북 서브세트(CSR);
업링크 송신의 리소스 블록의 사이즈를 정의하기 위해 사용되는 업링크 리소스 블록 사이즈; 및
동일한 프리코딩을 사용하여 리소스 세분성을 정의하기 위해 사용되는 프리코딩 리소스 번들링 세분성.
예시적인 실시형태에서, RS 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 포함한다:
DMRS 송신에 관련되는 정보를 나타내기 위해 사용되는 DMRS 구성 파라미터;
적어도, PTRS를 송신할지의 여부를 나타내기 위해 사용되는 PTRS 송신 표시; 및
TRS 송신에 관련되는 정보를 나타내기 위해 사용되는 TRS 구성 파라미터.
다른 실시형태에서, 송신 파라미터는 다음의 파라미터 중 하나 이상의 타입을 더 포함한다:
데이터 재송신에 관련되는 정보를 나타내기 위해 사용되는 재송신 파라미터;
리소스 할당 상태 정보를 나타내기 위해 사용되는 리소스 할당 파라미터;
대역폭 부분에 관련되는 정보를 나타내기 위해 사용되는 대역폭 부분(BWP) 파라미터; 및
변조 및 코딩 스킴을 나타내기 위해 사용되는 변조 및 코딩 스킴(MSC) 파라미터.
예시적인 실시형태에서, 결정 유닛은 구체적으로 제2 통신 디바이스에 의해 보고되는 파일럿 리소스 위치가 대응하는 X 세트의 파라미터 값을 결정하도록 구성된다.
여전히 다른 실시형태에서, 통신 디바이스는 다음의 것을 더 포함한다:
선택 표시에 기초하여 제2 통신 디바이스에 의해 전송되는 확인 응답 메시지를 수신하도록 구성되는 제1 수신 유닛;
제1 전송 유닛은 확인 응답 메시지를 수신한 이후 Y 세트의 파라미터 값에 따라 제2 통신 디바이스로 데이터를 송신하도록 구성된다.
제1 수신 유닛은 또한, 정보를 제2 통신 디바이스에 전송하도록, 예를 들면, 선택 표시에 기초하여 리턴된 확인 응답 메시지를 전송하도록 구성된다.
제1 전송 유닛은 또한, 제1 수신 유닛이 확인 응답 메시지를 수신한 이후, Y 세트의 파라미터 값에 따라 제2 통신 디바이스의 빔이 대응하는 빔을 사용하는 것에 의해 데이터를 송신 및 수신하도록 구성된다.
도 8에서 도시되는 바와 같이, 본 개시의 실시형태는 제2 통신 디바이스인 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것을 포함한다:
M 개의 타입의 송신 파라미터 - M 개의 타입의 송신 파라미터는 빔 표시 및/또는 의사 병치(QCL) 표시 파라미터를 포함하고, 빔 표시는 빔을 나타내기 위해 사용되고, QCL 표시 파라미터는 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 수신하도록 그리고 제1 통신 디바이스에 의해 전송되는 선택 표시를 수신하도록 구성되는 제2 수신 유닛(210);
선택 표시에 따라 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 - X >= Y >= 1임 - 파라미터 값을 선택하도록 구성되는 제2 선택 유닛(220).
제2 수신 유닛(210)은 수신 안테나를 포함할 수도 있고, X 세트의 파라미터 값을 수신하도록 구성될 수도 있다.
제2 선택 유닛(220)은, 선택 표시에 따라, 스위칭될 빔의 데이터 송신을 위해 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값을 선택하도록 구성된다.
몇몇 실시형태에서, 통신 디바이스는 다음의 것을 더 포함한다:
파일럿 신호의 리소스 위치 - X 세트의 파라미터 값은 리소스 위치가 대응하는 파라미터 값 세트임 - 를 제2 통신 디바이스로 전송하도록 구성되는 제2 전송 유닛.
이 실시형태에서, 제2 전송 유닛은 선택된 Y 세트의 파라미터 값을 사용하는 것에 의해 데이터를 송신한다.
예시적인 실시형태에서, 통신 디바이스는 다음의 것을 더 포함한다: 선택 표시를 수신한 이후 확인 응답 메시지를 제1 통신 디바이스로 전송하도록 구성되는 제2 전송 유닛.
여전히 다른 실시형태에서, M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터를 더 포함한다: 다중 입력 및 다중 출력(MIMO) 송신 파라미터 및 기준 신호(RS) 파라미터.
도 9에서 도시되는 바와 같이, 본 개시의 실시형태는 통신 디바이스를 제공한다. 통신 디바이스는 다음의 것을 포함한다: 무선 신호를 수신 및 전송하도록 구성되는 안테나(310); 정보를 저장하도록 구성되는 메모리(320); 및 메모리에 저장되는 컴퓨터 프로그램을 실행하는 것에 의해 상기에서 설명되는 기술적 솔루션 중 하나 이상에 의해 제공되는 정보 프로세싱 방법을 구현하도록 구성되는, 안테나(310) 및 메모리(320)에 각각 연결되는 프로세서(330).
본 실시형태에 의해 제공되는 통신 디바이스는 상기에서 설명되는 제1 통신 디바이스 또는 제2 통신 디바이스일 수도 있다.
안테나는 전송 안테나 및 수신 안테나를 포함할 수도 있고 전송 안테나 및 수신 안테나의 수는 하나 이상일 수도 있다.
프로세서(330)는 안테나(310) 및 메모리(320)에 각각 연결되는데, 프로세서(330)는 컴퓨터 프로그램(340)을 실행하는 것에 의해 제1 통신 디바이스에서 하나 이상의 빔 전력 제어 방법을 또는 제2 통신 디바이스에서 하나 이상의 빔 전력 제어 방법을 구현하도록 구성된다.
이 실시형태에서 안테나는 하나 이상일 수도 있고 무선 신호를 송신 및 수신하도록 구성될 수도 있고, 그에 의해, 상이한 통신 디바이스 사이의 정보 상호 작용을 구현할 수도 있다.
메모리(320)는 다양한 종류의 정보를 저장하는 디바이스를 포함할 수도 있다.
프로세서(330) 다음의 것을 포함할 수도 있다: 중앙 프로세싱 유닛, 마이크로프로세서, 디지털 신호 프로세서, 애플리케이션 프로세서, 프로그래밍 가능한 게이트 어레이 또는 주문형 집적 회로. 프로세서(330)는 컴퓨터 프로그램과 같은 컴퓨터 실행 가능 명령어의 실행을 통해 제1 통신 디바이스에서 빔 전력 제어 방법을 구현한다.
프로세서(330)는 통신 버스(예를 들면, 집적 회로 버스)를 통해 트랜스시버(310) 및 메모리(320)에 연결될 수도 있다.
본 개시의 한 실시형태는 컴퓨터 저장 매체를 제공하는데, 컴퓨터 저장 매체는, 컴퓨터 프로그램이 실행된 이후, 기술적 솔루션의 하나 이상에 의해 제공되는 전술한 제1 통신 디바이스 또는 제2 통신 디바이스에 적용되는 정보 프로세싱 방법을 구현하기 위한 컴퓨터 프로그램을 저장하도록 구성된다.
컴퓨터 저장 매체는 휴대용 스토리지 디바이스, 리드 온리 메모리(read only memory; ROM), 랜덤 액세스 메모리(random access memory; RAM), 자기 디스크, 광학 디스크 또는 프로그램 코드를 저장할 수 있는 다른 매체일 수도 있으며, 컴퓨터 저장 매체는 비일시적 저장 매체 또는 불휘발성 저장 매체일 수도 있다.
상기의 실시형태 중 임의의 것과 연계하여 몇몇 특정한 예가 하기에서 제공된다:
상기의 분석에 기초하여, 빔 스위칭이 발생하는 경우 송신 파라미터는 변경될 필요가 있고, 송신 파라미터는 상위 시그널링 재구성 메커니즘을 사용하는 것에 의해 빔 스위칭과 더 잘 협력할 수 없으며, 본 개시의 실시형태는, 향상된 유연성의 관점에서 빔에 기초하여 송신 파라미터 세트를 동적으로 결정하기 위한 방법을 제공한다. 방법은 다음의 것을 포함한다:
전송단(sending end)의 단계 1: M 개의 타입의 송신 파라미터가 결정됨, 여기서 M은 1보다 더 큰 정수임.
M 개의 타입의 송신 파라미터는 적어도 빔 표시 및/또는 QCL 표시 파라미터를 포함한다.
M 개의 타입의 송신 파라미터는 다음의 파라미터 중 하나 이상의 타입을 더 포함한다:
(a) MIMO 송신 관련 파라미터: 최대 레이어 수, CSR, CB 파라미터, 업링크 리소스 블록 사이즈(UL SB 사이즈), 및 프리코딩 리소스 번들링 세분성(번들링 사이즈);
(b) RS 관련 파라미터: DMRS 구성 파라미터, PTRS 송신 표시(예를 들면, PTRS를 송신할 것을 나타내는 파라미터(PTRS ON), 또는 PTRS를 송신하지 않을 것을 나타내는 파라미터(PTRS OFF)), 및 TRS 구성 파라미터; 및
(c) 다른 파라미터: HARQ 파라미터(CBG), RA 파라미터(리소스 타입), BWP 파라미터 및 MCS 테이블.
전송단의 단계 2: M 개의 타입의 송신 파라미터가 대응하는 X 세트의 파라미터 값이 결정됨, 여기서 X >= 1임.
전송단의 단계 3: M 개의 타입의 송신 파라미터를 공동으로 인코딩하는 파라미터 값 세트는 수신단(receiving end)으로 전송되도록 구성됨.
전송단의 단계 4: Y 세트의 파라미터 값이 X 세트의 파라미터 값으로부터 선택됨, 여기서 X >= Y >= 1이고, 표시 시그널링은 수신단으로 전송됨.
전송단의 단계 5: 데이터는 송신 파라미터의 Y 세트의 파라미터 값에 따라 송신됨.
상응하여, 수신단에서의 방법은 하기에서 설명되는 단계를 포함한다:
수신단의 단계 1: 송신 파라미터 구성 시그널링이 수신되고, M 개의 타입의 송신 파라미터가 대응하는 X 세트의 파라미터 값이 송신 파라미터 구성 시그널링에 기초하여 결정됨, 여기서 M 및 X는 정수이고, M > 1이고 X >= 1임.
M 개의 타입의 송신 파라미터는 적어도: 빔 표시 및/또는 QCL 표시 파라미터를 포함하고, MIMO 파라미터 또는 RS 파라미터를 더 포함한다.
수신단의 단계 2: 송신 파라미터 구성 세트 선택 시그널링이 수신되고, 선택 시그널링에 기초하여 송신 파라미터의 X 세트의 파라미터 값으로부터 Y 세트의 파라미터 값이 선택됨, 여기서 X >= Y >= 1임;
수신단의 단계 3: 데이터는 송신 파라미터의 Y 세트의 파라미터 값에 따라 송신됨, 여기서 데이터 송신은 데이터의 전송 및 수신을 포함함.
도 10에서 도시되는 바와 같이, 이 실시형태에서, X 세트의 파라미터 값은 공동 구성 시그널링(joint configuration signaling)을 통해 송신될 수도 있는데, 여기서 공동 구성 시그널링은 하나 이상의 시그널링, 또는 하나 이상의 공동 구성 시그널링일 수도 있다. 예를 들면, 공동 구성 시그널링은 RRC 시그널링, MAC 시그널링 및/또는 DCI 시그널링일 수도 있다. 도 10에서, 빔 표시/QCL 파라미터 외에, 송신 파라미터는 송신 파라미터 1, 송신 파라미터 2, ..., 송신 파라미터 N과 같은 다른 파라미터를 더 포함한다.
송신 파라미터는, 빔에 대해 전용되는 또는 빔에 관련되는 송신 파라미터의 동적 스위칭을 구현하는 상기의 방법을 통해 확장된다. 구현 방법은 QCL 파라미터 및 상기의 다른 파라미터를 공동으로 구성하여, 테이블 1에 나타내어지는 바와 같이, 다수의 송신 파라미터의 파라미터 값 상태를 형성하는 것이다.
Figure pct00001
DMRS 구성 파라미터는 다음의 것을 포함한다: DMRS의 타입, DMRS 송신에 의해 사용되는 송신 심볼의 심볼의 수, DMRS를 전송하기 위한 포트 서브세트, 및 DMRS 송신을 스크램블링하기 위한 스크램블링. 송신 심볼은 하나 이상의 직교 주파수 분할 다중화(orthogonal frequency division multiplexing; OFDM) 기술일 수도 있다. DMRS와의 조합에 더하여, QCL은, 테이블 2에서 나타내어지는 바와 같이, PTRS 및 TRS와 공동으로 구성될 수도 있다.
Figure pct00002
송신 파라미터의 파라미터 값의 인덱스는 동적으로 선택되고 다수의 송신 파라미터는 물리적 레이어 시그널링을 통해 스위칭된다.
상기의 적용 외에, 테이블 3 내지 6에서 나타내어지는 바와 같이, 빔/QCL 표시 및 송신에 관련되는 다른 파라미터도 또한 공동으로 나타내어질 수도 있다.
Figure pct00003
Figure pct00004
Figure pct00005
Figure pct00006
공동 구성은 테이블 7에서 또한 나타내어진다.
Figure pct00007
빔이 복구될 때, 송신 파라미터의 파라미터 값(TC) 세트는 대응하는 잠재적인 선택된 빔에 대해 구성된다. 단말에 의해 보고되는 리소스 위치와 송신 파라미터의 파라미터 값 사이에 관련성이 존재하기 때문에, 잠재적인 선택된 빔은 송신 파라미터의 대응하는 파라미터 값 세트를 갖는 기지국에 의해 구성될 필요가 있다. 예를 들면, 분리된 단말 및 기지국이 다시 연결되는 경우, 당사자 둘 모두의 빔 복구가 발생한다.
본 개시의 실시형태에 개시되는 디바이스 및 방법은 다른 방식으로 구현될 수도 있다는 것이 이해되어야 한다. 상기에서 설명되는 디바이스 실시형태는 단지 예시적인 것이다. 예를 들면, 유닛 분할은 논리적 기능 분할에 불과하며, 실제로는, 유닛 분할은 다른 방식으로 구현될 수도 있다. 예를 들면, 다수의 유닛 또는 컴포넌트가 조합될 수도 있거나 또는 다른 시스템에 통합될 수도 있거나, 또는 몇몇 피쳐가 생략될 수도 있거나 또는 실행되지 않을 수도 있다. 추가적으로, 제시된 또는 논의된 컴포넌트 사이의 커플링, 직접적인 커플링 또는 통신 연결은, 디바이스 또는 유닛 사이의, 인터페이스를 통한, 간접적인 커플링 또는 통신 연결일 수도 있으며, 전기적, 기계적 또는 다른 형태일 수도 있다.
별개의 컴포넌트로서 상기에서 설명되는 유닛은 물리적으로 분리될 수도 있거나 또는 분리되지 않을 수도 있다. 유닛으로서 제시되는 컴포넌트는 물리적 유닛일 수도 있거나 또는 아닐 수도 있다, 즉, 한 장소에 위치될 수도 있거나 또는 다수의 네트워크 유닛에 걸쳐 분산될 수도 있다. 이들 유닛의 일부 또는 전부는, 본 개시의 실시형태의 솔루션의 목적을 달성하기 위해 실제 요건에 따라 선택될 수도 있다.
또한, 본 개시의 실시형태에서의 다양한 기능 유닛이 모두 하나의 프로세싱 모듈에서 통합될 수도 있거나, 또는 각각의 유닛이 별개의 유닛으로서 사용될 수도 있거나, 또는 두 개 이상의 유닛이 하나의 유닛에 통합될 수도 있다. 통합 기능 유닛은 하드웨어에 의해 구현될 수도 있거나 또는 소프트웨어를 더한 하드웨어 기능 유닛에 의해 구현될 수도 있다.
상기에서 설명되는 방법 실시형태에서의 단계의 모두 또는 일부는 프로그램 명령어에 관련되는 하드웨어에 의해 구현될 수도 있고, 이들 프로그램은 컴퓨터 판독 가능 저장 매체에 저장될 수도 있고, 실행시, 이들 프로그램은 상기에서 설명되는 방법 실시형태에 포함되는 단계를 실행하고; 전술한 저장 매체는, 착탈식 스토리지 디바이스, 리드 온리 메모리(ROM), 랜덤 액세스 메모리(RAM), 자기 디스크 또는 광학 디스크와 같은, 프로그램 코드를 저장할 수 있는 다양한 매체를 포함한다는 것이 기술 분야의 숙련된 자에 의해 이해될 수도 있다.
상기는 본 개시의 특정한 실시형태에 불과하며 본 개시를 제한하도록 의도되는 것은 아니다. 기술 분야의 숙련된 자가 본 개시의 기술적 범위 내에서 수정 또는 대체를 생각하는 것은 용이하다. 이들 수정 또는 대체는 본 개시의 범위 내에 있다. 따라서, 본 개시의 보호 범위는 청구범위의 보호 범위에 종속된다.
산업상 적용 가능성
상기에서 설명되는 바와 같이, 본 개시에 의해 제공되는 정보 프로세싱 방법, 통신 디바이스 및 저장 매체는 다음의 유리한 효과를 갖는다: 빔 스위칭에 기초한 송신 파라미터의 대응하는 스위칭이 구현되고, 그에 의해, 두 당사자 사이의 데이터 송신을 보장한다.

Claims (26)

  1. 제1 통신 디바이스에 적용되는 정보 프로세싱 방법에 있어서,
    M 개의 타입의 송신 파라미터 - 상기 M 개의 타입의 송신 파라미터는: 빔 표시(beam indication) 및/또는 의사 병치(quasi-co-location; QCL) 표시 파라미터(indication parameter)를 포함하고, 상기 빔 표시는 빔을 나타내기 위해 사용되고, 상기 QCL 표시 파라미터는 상기 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 전송하는 단계;
    상기 X 세트의 파라미터 값으로부터 Y 세트의파라미터 값 - X >= Y >= 1임 - 을 선택하는 단계; 및
    상기 Y 세트의 파라미터 값에 기초하여 선택 표시 - 상기 선택 표시는 데이터 송신을 위해 상기 X 세트의 파라미터 값으로부터 상기 Y 세트의 파라미터 값을 선택하기 위해 사용됨 - 를 전송하는 단계
    를 포함하는, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  2. 제1항에 있어서,
    상기 M 개의 타입의 송신 파라미터가 대응하는 상기 X 세트의 파라미터 값을 결정하는 단계를 더 포함하는, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  3. 제1항 또는 제2항에 있어서,
    상기 M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 파라미터:
    다중 입력 다중 출력(multiple-input and multiple-output; MIMO) 송신에 관련되는 정보를 나타내기 위해 사용되는 MIMO 송신 파라미터; 및
    기준 신호(reference signal; RS) 송신에 관련되는 정보를 나타내기 위해 사용되는 RS 파라미터
    를 더 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  4. 제3항에 있어서,
    상기 MIMO 송신 파라미터는 하나 이상의 타입의 다음의 파라미터:
    MIMO 송신 데이터 스트림의 최대 수를 나타내기 위해 사용되는 최대 레이어 수;
    코드북을 구성하기 위해 사용되는 코드북 파라미터;
    상기 코드북으로부터 선택되는 코드워드를 정의하기 위해 사용되는 코드북 서브세트;
    업링크 리소스 블록의 사이즈를 정의하기 위해 사용되는 업링크 리소스 블록 사이즈; 및
    동일한 프리코딩 모드를 사용하여 리소스 세분성(resource granularity)을 정의하기 위해 사용되는 프리코딩 리소스 번들링 세분성(precoding resource bundling granularity)
    을 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  5. 제3항에 있어서,
    상기 RS 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    복조 기준 신호(demodulation reference signa; DMRS)의 송신에 관련되는 정보를 나타내기 위해 사용되는 DMRS 구성 파라미터;
    위상 추적용 기준 신호(phase tracking reference signal; PTRS)를 송신할지의 여부를 나타내기 위해 적어도 사용되는 PTRS 송신 표시; 및
    추적용 기준 신호(tracking reference signal; TRS)의 송신에 관련되는 정보를 나타내기 위해 사용되는 TRS 구성 파라미터
    를 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  6. 제3항에 있어서,
    상기 송신 파라미터는 하나 이상의 타입의 다음의 파라미터:
    데이터 재송신에 관련되는 정보를 나타내기 위해 사용되는 재송신 파라미터;
    리소스 할당 상태 정보를 나타내기 위해 사용되는 리소스 할당 파라미터;
    BWP에 관련되는 정보를 나타내기 위해 사용되는 대역폭 부분 파라미터; 및
    변조 및 코딩 스킴을 나타내기 위해 사용되는 변조 및 코딩 스킴 파라미터
    를 더 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  7. 제2항에 있어서,
    상기 M 개의 타입의 송신 파라미터가 대응하는 상기 X 세트의 파라미터 값을 결정하는 단계는:
    파일럿 리소스 위치가 대응하는 상기 X 세트의 파라미터 값을 결정하는 단계
    를 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  8. 제1항 또는 제2항에 있어서,
    상기 Y 세트의 파라미터 값에 기초하여 상기 선택 표시를 전송하는 단계는:
    확인 응답 메시지(acknowledgment message)를 수신한 이후 상기 Y 세트의 파라미터 값에 따라 상기 데이터 송신을 수행하는 단계
    를 포함하는 것인, 제1 통신 디바이스에 적용되는 정보 프로세싱 방법.
  9. 제2 통신 디바이스에 적용되는 정보 프로세싱 방법에 있어서,
    M 개의 타입의 송신 파라미터 - 상기 M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치(QCL) 표시 파라미터를 포함하고, 상기 빔 표시는 빔을 나타내기 위해 사용되고, 상기 QCL 표시 파라미터는 상기 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 수신하는 단계;
    선택 표시를 수신하는 단계; 및
    상기 선택 표시에 따라 데이터 송신을 위해 상기 X 세트의 파라미터 값으로부터 Y 세트의파라미터 값 - X >= Y >= 1임 - 을 선택하는 단계
    를 포함하는 것인, 제2 통신 디바이스에 적용되는 정보 프로세싱 방법.
  10. 제9항에 있어서,
    파일럿 신호의 리소스 위치를 전송하는 단계를 더 포함하며, 상기 X 세트의 파라미터 값은 상기 리소스 위치가 대응하는 파라미터 값 세트인 것인, 제2 통신 디바이스에 적용되는 정보 프로세싱 방법.
  11. 제9항 또는 제10항에 있어서,
    상기 선택 표시를 수신한 이후 확인 응답 메시지를 전송하는 단계를 더 포함하는, 제2 통신 디바이스에 적용되는 정보 프로세싱 방법.
  12. 제9항 또는 제10항에 있어서,
    상기 M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    다중 입력 및 다중 출력(MIMO) 송신 파라미터; 및
    기준 신호(RS) 파라미터
    를 포함하는 것인, 제2 통신 디바이스에 적용되는 정보 프로세싱 방법.
  13. 제1 통신 디바이스인 통신 디바이스에 있어서,
    M 개의 타입의 송신 파라미터 - 상기 M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치(QCL) 표시 파라미터를 포함하고, 상기 빔 표시는 빔을 나타내기 위해 사용되고, 상기 QCL 표시 파라미터는 상기 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값을 전송하도록 구성되는 제1 전송 유닛; 및
    상기 X 세트의 파라미터 값으로부터 Y 세트의파라미터 값 - X >= Y >= 1임 - 을 선택하도록 구성되는 제1 선택 유닛
    을 포함하며,
    상기 제1 전송 유닛은 상기 Y 세트의 파라미터 값에 기초한 선택 표시를 제2 통신 디바이스로 전송하도록 또한 구성되고, 상기 선택 표시는 데이터 송신을 위해 상기 X 세트의 파라미터 값으로부터 상기 Y 세트의 파라미터 값을 선택하기 위해 사용되는 것인, 제1 통신 디바이스인 통신 디바이스.
  14. 제13항에 있어서,
    상기 M 개의 타입의 송신 파라미터가 대응하는 상기 X 세트의 파라미터 값을 결정하도록 구성되는 결정 유닛을 더 포함하는, 제1 통신 디바이스인 통신 디바이스.
  15. 제13항 또는 제14항에 있어서,
    상기 M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    다중 입력 다중 출력(MIMO) 송신에 관련되는 정보를 나타내기 위해 사용되는 MIMO 송신 파라미터; 및
    기준 신호(RS) 송신에 관련되는 정보를 나타내기 위해 사용되는 RS 파라미터
    를 더 포함하는 것인, 제1 통신 디바이스인 통신 디바이스.
  16. 제15항에 있어서,
    상기 MIMO 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    MIMO 송신 데이터 스트림의 최대 수를 나타내기 위해 사용되는 최대 레이어 수;
    코드북을 구성하기 위해 사용되는 코드북(CB) 파라미터;
    상기 코드북으로부터 선택되는 코드워드를 정의하기 위해 사용되는 코드북 서브세트(CSR);
    업링크 리소스 블록의 사이즈를 정의하기 위해 사용되는 업링크 하위 대역 사이즈; 및
    동일한 프리코딩 모드를 사용하여 리소스 세분성을 정의하기 위해 사용되는 프리코딩 리소스 번들링 세분성
    을 포함하는 것인, 제1 통신 디바이스인 통신 디바이스.
  17. 제15항에 있어서,
    상기 RS 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    복조 기준 신호(DMRS)의 송신에 관련되는 정보를 나타내기 위해 사용되는 DMRS 구성 파라미터;
    위상 추적용 기준 신호(PTRS)를 송신할지의 여부를 나타내기 위해 적어도 사용되는 PTRS 송신 표시; 및
    추적용 기준 신호(TRS)의 송신에 관련되는 정보를 나타내기 위해 사용되는 TRS 구성 파라미터
    를 포함하는 것인, 제1 통신 디바이스인 통신 디바이스.
  18. 제16항에 있어서,
    상기 M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 파라미터:
    데이터 재송신에 관련되는 정보를 나타내기 위해 사용되는 재송신 파라미터;
    리소스 할당 상태 정보를 나타내기 위해 사용되는 리소스 할당(resource allocation; RA) 파라미터;
    대역폭 부분(bandwidth part; BWP)에 관련되는 정보를 나타내기 위해 사용되는 BWP 파라미터; 및
    변조 및 코딩 스킴을 나타내기 위해 사용되는 변조 및 코딩 스킴(modulation and coding scheme; MSC) 파라미터
    를 더 포함하는 것인, 제1 통신 디바이스인 통신 디바이스.
  19. 제15항에 있어서,
    상기 결정 유닛은 파일럿 리소스 위치가 대응하는 상기 X 세트의 파라미터 값을 결정하도록 구성되는 것인, 제1 통신 디바이스인 통신 디바이스.
  20. 제13항 내지 제19항 중 어느 한 항에 있어서,
    상기 디바이스는:
    확인 응답 메시지를 수신한 이후 상기 Y 세트의 파라미터 값에 따라 상기 데이터 송신을 수행하도록 구성되는 상기 제1 전송 유닛을 더 포함하는, 제1 통신 디바이스인 통신 디바이스.
  21. 제2 통신 디바이스인 통신 디바이스에 있어서,
    M 개의 타입의 송신 파라미터 - 상기 M 개의 타입의 송신 파라미터는: 빔 표시 및/또는 의사 병치(QCL) 표시 파라미터를 포함하고, 상기 빔 표시는 빔을 나타내기 위해 사용되고, 상기 QCL 표시 파라미터는 상기 빔의 파라미터를 나타내기 위해 사용되며, M > 1임 - 를 공동으로 인코딩하는 X 세트의 파라미터 값 및 제2 통신 디바이스에 의해 송신되는 선택 표시를 수신하도록 구성되는 제2 수신 유닛;
    상기 선택 표시에 따라 데이터 송신을 위해 상기 X 세트의 파라미터 값으로부터 Y 세트의파라미터 값 - X >= Y >= 1임 - 을 선택하도록 구성되는 제2 선택 유닛
    을 포함하는, 제2 통신 디바이스인 통신 디바이스.
  22. 제21항에 있어서,
    파일럿 신호의 리소스 위치를 전송하도록 구성되는 제2 전송 유닛을 더 포함하며, 상기 X 세트의 파라미터 값은 상기 리소스 위치가 대응하는 파라미터 값 세트인 것인, 제2 통신 디바이스인 통신 디바이스.
  23. 제21항 또는 제22항에 있어서,
    상기 선택 표시를 수신한 이후 확인 응답 메시지를 전송하도록 구성되는 제2 전송 유닛을 더 포함하는, 제2 통신 디바이스인 통신 디바이스.
  24. 제21항 또는 제22항에 있어서,
    상기 M 개의 타입의 송신 파라미터는 하나 이상의 타입의 다음의 송신 파라미터:
    다중 입력 및 다중 출력(MIMO) 송신 파라미터 및 기준 신호(RS) 파라미터
    를 포함하는 것인, 제2 통신 디바이스인 통신 디바이스.
  25. 통신 디바이스에 있어서,
    무선 신호를 수신 및 전송하도록 구성되는 안테나;
    정보를 저장하도록 구성되는 메모리; 및
    제1항 내지 제8항 중 어느 한 항의 상기 정보 프로세싱 방법을 구현하거나 또는 상기 메모리에 저장되는 컴퓨터 명령어를 실행하는 것에 의해 제9항 내지 제12항 중 어느 한 항의 상기 정보 프로세싱 방법을 구현하도록 구성되는, 상기 안테나 및 상기 메모리에 각각 연결되는 프로세서
    를 포함하는, 통신 디바이스.
  26. 컴퓨터 프로그램이 실행된 이후, 제1항 내지 제8항 중 어느 한 항의 상기 정보 프로세싱 방법을 구현하기 위한 또는 제9항 내지 제12항 중 어느 한 항의 상기 정보 프로세싱 방법을 구현하기 위한 상기 컴퓨터 프로그램을 저장하도록 구성되는, 컴퓨터 저장 매체.
KR1020207016536A 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체 Ceased KR20200086330A (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020247003195A KR102661690B1 (ko) 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
CN201711146781.5A CN108112080B (zh) 2017-11-17 2017-11-17 信息处理方法、通信设备及存储介质
CN201711146781.5 2017-11-17
PCT/CN2018/106937 WO2019095848A1 (zh) 2017-11-17 2018-09-21 信息处理方法、通信设备及存储介质

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020247003195A Division KR102661690B1 (ko) 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체

Publications (1)

Publication Number Publication Date
KR20200086330A true KR20200086330A (ko) 2020-07-16

Family

ID=62206813

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020207016536A Ceased KR20200086330A (ko) 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체
KR1020247003195A Active KR102661690B1 (ko) 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020247003195A Active KR102661690B1 (ko) 2017-11-17 2018-09-21 정보 프로세싱 방법, 통신 디바이스 및 저장 매체

Country Status (8)

Country Link
US (2) US11777665B2 (ko)
EP (2) EP3684128B1 (ko)
JP (1) JP7058733B2 (ko)
KR (2) KR20200086330A (ko)
CN (2) CN113329503B (ko)
ES (1) ES2952151T3 (ko)
FI (1) FI3684128T3 (ko)
WO (1) WO2019095848A1 (ko)

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN108400855B (zh) * 2017-02-07 2022-09-13 中兴通讯股份有限公司 一种相位噪声导频的配置、确定、信息反馈方法及装置
CN113329503B (zh) 2017-11-17 2023-10-17 中兴通讯股份有限公司 信息处理方法、通信设备及存储介质
CN110519843B (zh) 2018-05-22 2023-08-08 华为技术有限公司 通信方法和通信装置
CN110636617B (zh) 2018-06-22 2022-04-05 华为技术有限公司 一种参数配置方法及装置
CN110635870B (zh) 2018-06-22 2021-05-18 华为技术有限公司 生成混合自动重传请求harq信息的方法和装置
CN110662266B (zh) * 2018-06-29 2021-02-09 华为技术有限公司 Iab节点的切换方法、iab节点和宿主基站
CN110690951A (zh) * 2018-07-06 2020-01-14 维沃移动通信有限公司 一种信息传输方法、网络设备及终端
CN111030790B (zh) * 2018-10-10 2021-09-24 维沃移动通信有限公司 一种数据传输方法及通信设备
CN118828949A (zh) 2018-12-18 2024-10-22 谷歌有限责任公司 一种未授权带宽部分中的资源分配方法和设备
US11082984B2 (en) * 2019-06-24 2021-08-03 Qualcomm Incorporated Frequency domain resource allocation for frequency division multiplexing schemes with single downlink control information associated with multiple transmission configuration indication states
WO2021016768A1 (zh) * 2019-07-26 2021-02-04 Oppo广东移动通信有限公司 Mimo层数自适应调整方法及相关产品
JP7335452B2 (ja) 2020-01-17 2023-08-29 北京小米移動軟件有限公司 通信処理方法、装置及びコンピュータ記憶媒体
CN111901090B (zh) * 2020-07-17 2024-10-15 中兴通讯股份有限公司 信号处理和信息配置方法、装置、设备和存储介质
US12184569B2 (en) * 2021-04-09 2024-12-31 Qualcomm Incorporated Reference signal multiplexing with downlink data
US12136969B2 (en) * 2021-11-15 2024-11-05 Qualcomm Incorporated Parameter switch configurations for periodic communication occasions associated with MU-MIMO operation
US12356388B2 (en) * 2022-06-03 2025-07-08 Qualcomm Incorporated Network coding with user equipment cooperation

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2013105820A1 (en) 2012-01-11 2013-07-18 Samsung Electronics Co., Ltd. Apparatus and method for transmitting/receiving downlink data channel signal transmission information in cellular radio communication system using cooperative multi-point scheme
KR102186240B1 (ko) 2012-08-31 2020-12-03 엘지전자 주식회사 무선 통신 시스템에서 하향링크 신호 수신 방법 및 장치
WO2014067074A1 (zh) * 2012-10-30 2014-05-08 华为技术有限公司 增强物理下行控制信道的处理方法、网络侧设备和用户设备
CN103795513B (zh) * 2012-10-31 2018-12-21 中兴通讯股份有限公司 一种下行控制信息的配置、获取方法、基站和终端
US9674886B2 (en) 2013-01-07 2017-06-06 Lg Electronics Inc. Method and apparatus for transmitting signals to a plurality of transmission points
CN105636105B (zh) * 2014-10-27 2019-03-22 中兴通讯股份有限公司 测量导频发送、检测方法、装置、基站及终端
KR102377355B1 (ko) * 2015-07-31 2022-03-21 애플 인크. 5g 시스템들을 위한 수신 빔 표시
CN106559879B (zh) * 2015-09-25 2019-08-02 中兴通讯股份有限公司 信息发送及确定、关系确定的方法及装置
MX389732B (es) * 2016-02-05 2025-03-11 Ericsson Telefon Ab L M Eschuchar antes de hablar para transmision de enlace ascendente.
US11038557B2 (en) * 2016-03-31 2021-06-15 Samsung Electronics Co., Ltd. Method and apparatus for transmitting and receiving reference signals in wireless communication
CN107342852B (zh) * 2016-04-29 2022-11-15 中兴通讯股份有限公司 信令发送、接收方法及装置、网络侧设备、终端
CN107371249B (zh) * 2016-05-13 2023-04-11 中兴通讯股份有限公司 传输参数的配置方法及基站、信息传输方法及终端
US10834716B2 (en) * 2016-07-28 2020-11-10 Lg Electronics Inc. Method for receiving reference signal in wireless communication system and device therefor
US11539421B2 (en) * 2017-03-09 2022-12-27 Lg Electronics Inc. Method for recovering beam in wireless communication system and device therefor
CN111133686B (zh) * 2017-08-03 2024-03-29 日本电气株式会社 用于参考信号配置的方法和装置
WO2019031998A1 (en) * 2017-08-11 2019-02-14 Telefonaktiebolaget Lm Ericsson (Publ) ORDER INFORMATION CODE RATE
CN113329503B (zh) * 2017-11-17 2023-10-17 中兴通讯股份有限公司 信息处理方法、通信设备及存储介质

Also Published As

Publication number Publication date
JP2021503832A (ja) 2021-02-12
EP4246826A2 (en) 2023-09-20
KR102661690B1 (ko) 2024-04-26
FI3684128T3 (fi) 2023-07-20
WO2019095848A1 (zh) 2019-05-23
US11777665B2 (en) 2023-10-03
US20240031078A1 (en) 2024-01-25
JP7058733B2 (ja) 2022-04-22
CN108112080A (zh) 2018-06-01
EP4246826A3 (en) 2023-10-25
EP3684128A4 (en) 2020-11-11
CN113329503B (zh) 2023-10-17
CN108112080B (zh) 2021-05-14
US20200336256A1 (en) 2020-10-22
EP3684128A1 (en) 2020-07-22
BR112020009589A2 (pt) 2020-11-03
EP3684128B1 (en) 2023-06-07
KR20240017417A (ko) 2024-02-07
ES2952151T3 (es) 2023-10-27
CN113329503A (zh) 2021-08-31

Similar Documents

Publication Publication Date Title
KR102661690B1 (ko) 정보 프로세싱 방법, 통신 디바이스 및 저장 매체
JP7673020B2 (ja) 情報報告のための方法及び装置、並びに情報送信のための方法及び装置
KR102765422B1 (ko) Nr v2x 리소스 할당에서 리소스 센싱의 구성을 위한 방법 및 장치
KR102817704B1 (ko) 기준 신호 구성 정보를 나타내기 위한 방법, 기지국 및 단말
CN110463099B (zh) 接收用于相位噪声消除的ptrs的方法及其装置
CN110073620B (zh) 用于复用信道状态信息的方法和装置
US11088796B2 (en) Method and device for indicating uplink reference signal information, and storage medium
CN108293251B (zh) 利用群组参考信号进行控制和数据信道的传输和接收的系统和方法
RU2630378C2 (ru) Способ обратной связи по указателю матрицы предварительного кодирования, сторона приема и сторона передачи
CN112399566B (zh) 处理数据的方法和通信装置
CN110089053B (zh) 用于在无线通信系统中测量信道的方法和装置
US11601169B2 (en) Method and apparatus for port selection in wireless communication systems
US10911176B2 (en) Method and apparatus for reporting channel state information
CN107294682A (zh) Dmrs的发送方法及装置
CN107547118B (zh) 一种无线通信中的方法和装置
CN111182631B (zh) 一种上行传输方法和设备
CN112398515B (zh) 用于下行数据传输的方法、终端设备以及网络设备
CN110785943B (zh) 一种无线通信方法、装置及非暂时性计算机可读介质
US20240048208A1 (en) Base station and user equipment performing multiple input and multiple output communication, and operating method thereof
BR112020009589B1 (pt) Método de processamento de informações, dispositivo de comunicação e meio de armazenamento
CN110710286A (zh) 解调参考信号的传输和接收

Legal Events

Date Code Title Description
A201 Request for examination
AMND Amendment
PA0105 International application

Patent event date: 20200609

Patent event code: PA01051R01D

Comment text: International Patent Application

PA0201 Request for examination

Patent event code: PA02012R01D

Patent event date: 20200609

Comment text: Request for Examination of Application

PG1501 Laying open of application
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20211007

Patent event code: PE09021S01D

AMND Amendment
E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

Comment text: Final Notice of Reason for Refusal

Patent event date: 20220113

Patent event code: PE09021S02D

AMND Amendment
E601 Decision to refuse application
PE0601 Decision on rejection of patent

Patent event date: 20220503

Comment text: Decision to Refuse Application

Patent event code: PE06012S01D

Patent event date: 20220113

Comment text: Final Notice of Reason for Refusal

Patent event code: PE06011S02I

Patent event date: 20211007

Comment text: Notification of reason for refusal

Patent event code: PE06011S01I

AMND Amendment
PX0901 Re-examination

Patent event code: PX09011S01I

Patent event date: 20220503

Comment text: Decision to Refuse Application

Patent event code: PX09012R01I

Patent event date: 20220330

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20211207

Comment text: Amendment to Specification, etc.

Patent event code: PX09012R01I

Patent event date: 20200609

Comment text: Amendment to Specification, etc.

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20220818

Patent event code: PE09021S01D

AMND Amendment
E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

Comment text: Notification of reason for refusal

Patent event date: 20230202

Patent event code: PE09021S01D

AMND Amendment
PX0601 Decision of rejection after re-examination

Comment text: Decision to Refuse Application

Patent event code: PX06014S01D

Patent event date: 20230830

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20230428

Comment text: Notification of reason for refusal

Patent event code: PX06013S01I

Patent event date: 20230202

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20221115

Comment text: Notification of reason for refusal

Patent event code: PX06013S01I

Patent event date: 20220818

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20220804

Comment text: Decision to Refuse Application

Patent event code: PX06011S01I

Patent event date: 20220503

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20220330

Comment text: Final Notice of Reason for Refusal

Patent event code: PX06013S02I

Patent event date: 20220113

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20211207

Comment text: Notification of reason for refusal

Patent event code: PX06013S01I

Patent event date: 20211007

Comment text: Amendment to Specification, etc.

Patent event code: PX06012R01I

Patent event date: 20200609

X601 Decision of rejection after re-examination
