KR20200086382A - 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic) - Google Patents

리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic) Download PDF

Info

Publication number
KR20200086382A
KR20200086382A KR1020207019547A KR20207019547A KR20200086382A KR 20200086382 A KR20200086382 A KR 20200086382A KR 1020207019547 A KR1020207019547 A KR 1020207019547A KR 20207019547 A KR20207019547 A KR 20207019547A KR 20200086382 A KR20200086382 A KR 20200086382A
Authority
KR
South Korea
Prior art keywords
glass
glass ceramic
particularly preferably
starting
lithium
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020207019547A
Other languages
English (en)
Inventor
크리스찬 리츠버거
마르쿠스 램프
울프램 홀란드
마크 디트머
마르셀 슈바이거
Original Assignee
이보클라 비바덴트 아게
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 이보클라 비바덴트 아게 filed Critical 이보클라 비바덴트 아게
Priority to KR1020247025397A priority Critical patent/KR20240118203A/ko
Publication of KR20200086382A publication Critical patent/KR20200086382A/ko
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C10/00—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition
    • C03C10/0018—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and monovalent metal oxide as main constituents
    • C03C10/0027—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and monovalent metal oxide as main constituents containing SiO2, Al2O3, Li2O as main constituents
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61C—DENTISTRY; APPARATUS OR METHODS FOR ORAL OR DENTAL HYGIENE
    • A61C13/00—Dental prostheses; Making same
    • A61C13/0003—Making bridge-work, inlays, implants or the like
    • A61C13/0004—Computer-assisted sizing or machining of dental prostheses
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61C—DENTISTRY; APPARATUS OR METHODS FOR ORAL OR DENTAL HYGIENE
    • A61C13/00—Dental prostheses; Making same
    • A61C13/0003—Making bridge-work, inlays, implants or the like
    • A61C13/0006—Production methods
    • A—HUMAN NECESSITIES
    • A61—MEDICAL OR VETERINARY SCIENCE; HYGIENE
    • A61K—PREPARATIONS FOR MEDICAL, DENTAL OR TOILETRY PURPOSES
    • A61K6/00—Preparations for dentistry
    • A61K6/80—Preparations for artificial teeth, for filling teeth or for capping teeth
    • A61K6/831—Preparations for artificial teeth, for filling teeth or for capping teeth comprising non-metallic elements or compounds thereof, e.g. carbon
    • A61K6/833—Glass-ceramic composites
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03B—MANUFACTURE, SHAPING, OR SUPPLEMENTARY PROCESSES
    • C03B19/00—Other methods of shaping glass
    • C03B19/06—Other methods of shaping glass by sintering, e.g. by cold isostatic pressing of powders and subsequent sintering, by hot pressing of powders, by sintering slurries or dispersions not undergoing a liquid phase reaction
    • C03B19/066—Other methods of shaping glass by sintering, e.g. by cold isostatic pressing of powders and subsequent sintering, by hot pressing of powders, by sintering slurries or dispersions not undergoing a liquid phase reaction for the production of quartz or fused silica articles
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C10/00—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition
    • C03C10/0036—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and a divalent metal oxide as main constituents
    • C03C10/0045—Devitrified glass ceramics, i.e. glass ceramics having a crystalline phase dispersed in a glassy phase and constituting at least 50% by weight of the total composition containing SiO2, Al2O3 and a divalent metal oxide as main constituents containing SiO2, Al2O3 and MgO as main constituents
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/083—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound
    • C03C3/085—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal
    • C03C3/087—Glass compositions containing silica with 40% to 90% silica, by weight containing aluminium oxide or an iron compound containing an oxide of a divalent metal containing calcium oxide, e.g. common sheet or container glass
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C3/00—Glass compositions
    • C03C3/04—Glass compositions containing silica
    • C03C3/076—Glass compositions containing silica with 40% to 90% silica, by weight
    • C03C3/097—Glass compositions containing silica with 40% to 90% silica, by weight containing phosphorus, niobium or tantalum
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C4/00—Compositions for glass with special properties
    • C03C4/0007—Compositions for glass with special properties for biologically-compatible glass
    • C03C4/0021—Compositions for glass with special properties for biologically-compatible glass for dental use
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C2203/00—Production processes
    • C03C2203/10—Melting processes

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Geochemistry & Mineralogy (AREA)
  • General Chemical & Material Sciences (AREA)
  • Ceramic Engineering (AREA)
  • Oral & Maxillofacial Surgery (AREA)
  • Dispersion Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Veterinary Medicine (AREA)
  • Epidemiology (AREA)
  • Animal Behavior & Ethology (AREA)
  • General Health & Medical Sciences (AREA)
  • Public Health (AREA)
  • Dentistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Plastic & Reconstructive Surgery (AREA)
  • Molecular Biology (AREA)
  • Glass Compositions (AREA)
  • Re-Forming, After-Treatment, Cutting And Transporting Of Glass Products (AREA)
  • Dental Prosthetics (AREA)
  • Dental Preparations (AREA)

Abstract

매우 양호한 기계적 특성과 광학적 특성의 조합을 특징으로 하고 따라서 치과 진료에서 특히 복원 재료로서 사용될 수 있는 리튬 실리케이트-저온형 석영 유리 세라믹이 기재되어 있다.

Description

리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic){LITHIUM SILICATE LOW QUARTZ GLASS CERAMICS}
본 발명은, 특히 치과 진료(dentistry)에서 사용하기에, 바람직하게는 치아 복원물(dental restoration)의 제조에 적합한 리튬 실리케이트-저온형 석영-유리 세라믹, 뿐만 아니라 이러한 유리 세라믹의 제조를 위한 전구체에 관한 것이다.
리튬 실리케이트 유리 세라믹은 대체로 매우 양호한 기계적 특성을 특징으로 하며, 그 때문에 이들은 치과 분야에서 얼마 동안, 그리고 그 분야에서 주로 치과용 크라운(crown) 및 작은 치과용 브릿지(bridge)의 제조에 사용되어 왔다.
US 5,507,981 및 US 5,702,514는 점성 상태에서 가압성형(pressing)에 의해 가공되어 치아 복원물을 형성시키는 리튬 디실리케이트 유리 세라믹을 기재하고 있다. 그러나, 변형 가능한 도가니의 사용이 필수적이며, 이는 가공에 비용이 매우 많이 들게 한다.
EP 827 941 및 EP 916 625는 가압성형 또는 기계가공(machining)에 의해 원하는 치아 복원물의 형상이 제공될 수 있는 리튬 디실리케이트 유리 세라믹을 개시하고 있다.
EP 1 505 041 및 EP 1 688 398은 리튬 디실리케이트 유리 세라믹으로부터의 치아 복원물의 제조 방법을 기재하고 있다. 중간 생성물로서, 예를 들어 CAD/CAM 공정에 의해 매우 용이하게 기계가공될 수 있는, 주 결정 상(crystal phase)으로서 리튬 메타실리케이트를 가진 유리 세라믹이 맨 먼저 제조된다. 그 다음에 이 중간 생성물을 추가의 열 처리에 적용하여 원하는 고강도의 리튬 디실리케이트 유리 세라믹을 형성시키도록 한다. 공정 동안에 사용되는 열 처리는 예를 들어 크리스토발라이트(cristobalite)와 같은 원하지 않는 결정 상의 형성이 방지되도록 선택되어야 한다.
WO 2013/053864는 2가 금속 산화물을 함유하고 열간 가압성형(hot pressing)뿐만 아니라 기계가공에 의해서도 가공되어 치아 복원물을 형성시킬 수 있는 리튬 실리케이트 유리 세라믹을 개시하고 있다.
주 결정 상으로서 리튬 디실리케이트 및 추가 결정 상으로서 애퍼타이트(apatite)를 갖는 유리 세라믹은 WO 2013/164256으로부터 공지되어 있다. 상기 유리 세라믹은 높은 화학적 안정성을 특징으로 하며 기계가공 또는 열간 가압성형에 의해 성형되어 원하는 치아 복원물을 형성시킬 수 있다.
US 2015/0104655는 결정화를 위해 선택된 조성 및 온도 처리에 따라, 결정 상으로서 리튬 디실리케이트, 리튬 메타실리케이트, 인산리튬, 크리스토발라이트, 트리다이마이트(tridymite), 석영 또는 스포듀멘(spodumene)을 함유할 수 있는 유리 세라믹을 기재하고 있다. 상기 유리 세라믹은 특히 산화지르코늄 세라믹을 베니어링(veneering)하기 위한 것이다.
그러나, 통상적인 리튬 디실리케이트 유리 세라믹의 기계가공은 그의 높은 강도 때문에 단지 어렵게 가능하고 따라서 이는 사용된 공구의 높은 마모를 대체로 수반한다. 전구체로서 상응하는 리튬 메타실리케이트 유리 세라믹의 또한 가능한 기계가공은 훨씬 더 용이하다. 그러나, 이는 기계가공에 의한 성형 후에 고강도 리튬 디실리케이트 유리 세라믹으로부터 복원물을 제조하기 위해 또 추가의 열 처리를 필요로 한다.
따라서, 용이하게 기계가공할 수 있고 제조된 치아 복원물에 원하는 기계적 특성을 제공하기 위해 이 가공 후에 추가의 열 처리를 필요로 하지 않는 리튬 실리케이트 유리 세라믹에 대한 필요성이 존재한다. 상기 리튬 실리케이트 유리 세라믹은 복원성 치과용 재료(restorative dental material)에 대한 높은 미적 요구를 또한 충족시키기 위해, 매우 양호한 기계적 특성뿐만 아니라 또한 매우 양호한 광학적 특성도 가져야 한다.
이러한 목적은 청구항 1 내지 청구항 14 및 청구항 17에 따른 리튬 실리케이트-저온형 석영 유리 세라믹에 의해 달성된다. 또한, 본 발명의 대상은 청구항 15, 청구항 16 및 청구항 17에 따른 출발 유리, 청구항 18, 청구항 19 및 청구항 22항에 따른 방법뿐만 아니라 청구항 20 및 청구항 21에 따른 용도이다.
본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 주 결정 상으로서 리튬 실리케이트 및 추가 결정 상으로서 저온형 석영을 포함하는 것을 특징으로 한다.
놀랍게도, 본 발명에 따른 유리 세라믹은 복원성 치과용 재료에 정밀하게 필요한 바와 같은, 매우 바람직한 기계적 특성과 광학적 특성의 조합을 통합하는 것으로 나타났다. 상기 유리 세라믹은 높은 강도를 가지나 그럼에도 불구하고 기계가공에 의해 유리 세라믹에 치아 복원물의 형상을 용이하게 제공할 수 있다. 만족스러운 강도를 달성하기 위해 후속 열 처리가 필요하지 않다. 더욱이, 매우 양호한 광학적 특성이 그럼에도 불구하고 주 결정 상으로서 리튬 실리케이트 이외에 추가 결정 상으로서 저온형 석영을 제공함으로써 달성될 수 있을 것으로 기대되지 않았었다. 그 이유는 많은 추가적 결정 상이 리튬 실리케이트 유리 세라믹의 광학적 특성에 부정적인 영향을 미치기 때문이다. 예를 들어, 이들은 반투명을 감소시킬 수 있고, 염색될 유리 세라믹의 능력을 또한 손상시킬 수 있으며, 이는 대체될 자연치 재료의 색상을 모방하는데 상당한 어려움을 야기할 수 있다.
본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 특히 59.0 내지 79.0, 바람직하게는 64.0 내지 78.0, 특히 바람직하게는 64.0 내지 76.0 wt.-%의 SiO2를 포함한다.
또 다른 실시양태에서, 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 특히 68.0 내지 79.0, 바람직하게는 69.0 내지 78.0, 특히 바람직하게는 70.0 내지 76.0 wt.-%의 SiO2를 포함한다.
본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹이 8.0 내지 15.0, 특히 바람직하게는 9.0 내지 14.0, 매우 특히 바람직하게는 10.0 내지 13.5 wt.-%의 Li2O를 포함하는 것이 추가로 바람직하다. Li2O는 유리 매트릭스의 점도를 낮추고 따라서 원하는 상의 결정화를 촉진시키는 것으로 추정된다.
추가의 바람직한 실시양태에서, 유리 세라믹은 0 내지 9.0, 바람직하게는 2.0 내지 6.0, 특히 바람직하게는 3.0 내지 5.0 wt.-%의 P2O5를 포함한다. P2O5가 핵 형성제(nucleating agent)로서 작용하는 것으로 추정된다.
유리 세라믹이 1.0 내지 8.0, 특히 2.0 내지 7.0 wt.-%의, K2O, Na2O, Rb2O, Cs2O 및 그의 혼합물의 군으로부터 선택된 1가 원소의 산화물 MeI 2O를 포함하는 것이 또한 바람직하다.
유리 세라믹은 특히 바람직하게는 1가 원소의 하기 산화물 MeI 2O 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
K2O 0 내지 5.0
Na2O 0 내지 2.0
Rb2O 0 내지 8.0
Cs2O 0 내지 7.0.
특히 바람직한 실시양태에서, 본 발명에 따른 유리 세라믹은 0 내지 5.0, 바람직하게는 1.0 내지 4.0, 특히 바람직하게는 2.0 내지 3.5 wt.-%의 K2O를 포함한다.
더욱이, 유리 세라믹이 1.0 내지 9.0, 바람직하게는 2.0 내지 8.0, 특히 바람직하게는 3.0 내지 7.0 wt.-%의, CaO, MgO, SrO, ZnO 및 그의 혼합물의 군으로부터 선택된 2가 원소의 산화물 MeIIO를 포함하는 것이 바람직하다.
추가의 바람직한 실시양태에서, 유리 세라믹은 2.0 wt.-% 미만의 BaO를 포함한다. 유리 세라믹은 특히, BaO를 실질적으로 함유하지 않는다.
유리 세라믹은 바람직하게는 2가 원소의 하기 산화물 MeIIO 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
CaO 0 내지 3.0
MgO 0 내지 6.0
SrO 0 내지 4.0
ZnO 0 내지 9.0
특히 바람직한 실시양태에서, 본 발명에 따른 유리 세라믹은 1.0 내지 6.0, 특히 1.5 내지 6.0, 바람직하게는 2.0 내지 5.5, 특히 바람직하게는 3.1 내지 5.5, 매우 특히 바람직하게는 3.4 내지 5.0 wt.-%의 MgO를 포함한다.
0 내지 8.0, 바람직하게는 1.0 내지 7.0, 특히 바람직하게는 2.0 내지 6.5 wt.-%의, Al2O3, B2O3, Y2O3, La2O3, Ga2O3, In2O3 및 그의 혼합물의 군으로부터 선택된 3가 원소의 산화물 MeIII 2O3을 포함하는 유리 세라믹이 추가로 바람직하다.
유리 세라믹은 특히 바람직하게는 3가 원소의 하기 산화물 MeIII 2O3 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
Al2O3 1.0 내지 6.0
B2O3 0 내지 4.0
Y2O3 0 내지 5.0
La2O3 0 내지 5.0
Ga2O3 0 내지 3.0
In2O3 0 내지 5.0
특히 바람직한 실시양태에서, 본 발명에 따른 유리 세라믹은 1.0 내지 6.0, 바람직하게는 2.0 내지 5.0 wt.-%의 Al2O3을 포함한다.
더욱이, 0 내지 10.0, 특히 바람직하게는 0 내지 8.0 wt.-%의, ZrO2, TiO2, SnO2, CeO2, GeO2 및 그의 혼합물의 군으로부터 선택된 4가 원소의 산화물 MeIVO2를 포함하는 유리 세라믹이 바람직하다.
유리 세라믹은 특히 바람직하게는 4가 원소의 하기 산화물 MeIVO2 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
ZrO2 0 내지 3.0
TiO2 0 내지 4.0
SnO2 0 내지 3.0
GeO2 0 내지 9.0, 특히 0 내지 8.0
CeO2 0 내지 4.0.
추가 실시양태에서, 유리 세라믹은 0 내지 8.0, 바람직하게는 0 내지 6.0 wt.-%의, V2O5, Ta2O5, Nb2O5 및 그의 혼합물의 군으로부터 선택된 5가 원소의 산화물 MeV 2O5를 포함한다.
유리 세라믹은 특히 바람직하게는 5가 원소의 하기 산화물 MeV 2O5 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
V2O5 0 내지 2.0
Ta2O5 0 내지 5.0
Nb2O5 0 내지 5.0
추가 실시양태에서, 유리 세라믹은 0 내지 5.0, 바람직하게는 0 내지 4.0 wt.-%의, WO3, MoO3 및 그의 혼합물의 군으로부터 선택된 6가 원소의 산화물 MeVIO3을 포함한다.
유리 세라믹은 특히 바람직하게는 하기 산화물 MeVIO3 중 적어도 하나, 특히 모두를 명시된 양으로 포함한다:
성분 wt.-%
WO3 0 내지 3.0
MoO3 0 내지 3.0
추가 실시양태에서, 본 발명에 따른 유리 세라믹은 0 내지 1.0, 특히 0 내지 0.5 wt.-%의 불소를 포함한다.
하기 성분 중 적어도 하나, 바람직하게는 모두를 명시된 양으로 포함하는 유리 세라믹이 특히 바람직하다:
성분 wt.-%
SiO2 59.0 내지 79.0 또는 68.0 내지 79.0
Li2O 8.0 내지 15.0
P2O5 0 내지 9.0
MeI 2O 1.0 내지 8.0
MeIIO 1.0 내지 9.0
MeIII 2O3 0 내지 8.0
MeIVO2 0 내지 10.0
MeV 2O5 0 내지 8.0
MeVIO3 0 내지 5.0
불소 0 내지 1.0,
여기서 MeI 2O, MeIIO, MeIII 2O3, MeIVO2, MeV 2O5 및 MeVIO3은 상기 명시된 의미를 갖는다.
추가의 특히 바람직한 실시양태에서, 유리 세라믹은 하기 성분 중 적어도 하나, 바람직하게는 모두를 명시된 양으로 포함한다:
성분 wt.-%
SiO2 59.0 내지 79.0 또는 68.0 내지 79.0
Li2O 8.0 내지 15.0
P2O5 0 내지 9.0
K2O 0 내지 5.0
Na2O 0 내지 2.0
Rb2O 0 내지 8.0
Cs2O 0 내지 7.0
CaO 0 내지 3.0
MgO 0 내지 6.0
SrO 0 내지 4.0
ZnO 0 내지 9.0
Al2O3 1.0 내지 6.0
B2O3 0 내지 4.0
Y2O3 0 내지 5.0
La2O3 0 내지 5.0
Ga2O3 0 내지 3.0
In2O3 0 내지 5.0
ZrO2 0 내지 3.0
TiO2 0 내지 4.0
SnO2 0 내지 3.0
GeO2 0 내지 9.0, 특히 0 내지 8.0
CeO2 0 내지 4.0
V2O5 0 내지 2.0
Ta2O5 0 내지 5.0
Nb2O5 0 내지 5.0
WO3 0 내지 3.0
MoO3 0 내지 3.0
불소 0 내지 1.0.
상기의 성분 중 일부는 착색제 및/또는 형광제의 역할을 할 수 있다. 본 발명에 따른 유리 세라믹은 게다가 추가의 착색제 및/또는 형광제를 또한 포함할 수 있다. 이들은 예를 들어 Bi2O3 또는 Bi2O5로부터, 특히 추가의 무기 안료 및/또는 d-블록(block) 및 f-블록 원소의 산화물, 예컨대 Mn, Fe, Co, Pr, Nd, Tb, Er, Dy, Eu 및 Yb의 산화물로부터 선택될 수 있다. 이들 착색제 및 형광제를 활용하여 유리 세라믹의 단순 염색은 특히 자연치 재료의 원하는 광학적 특성을 모방하기 위해 가능하다. 저온형 석영이 추가 결정 상으로서 존재함에도 불구하고 이것이 문제없이 가능하다는 것은 놀라운 일이다.
유리 세라믹의 바람직한 실시양태에서 Li2O에 대한 SiO2의 몰비는 2.2 내지 4.1, 바람직하게는 2.2 내지 3.8, 특히 바람직하게는 2.2 내지 3.5의 범위에 있다. 주 결정 상으로서 리튬 실리케이트 및 추가 결정 상으로서 저온형 석영을 가진 본 발명에 따른 유리 세라믹의 제조가 이들 넓은 범위 내에서 달성된다는 것은 놀라운 일이다.
용어 "주 결정 상"은 유리 세라믹에 존재하는 모든 결정 상의 질량(mass) 비율이 가장 높은 결정 상을 지칭한다. 결정 상의 질량은 특히 리트벨트 법(Rietveld method)을 사용하여 결정한다. 리트벨트 법에 의한 결정 상의 정량적 분석에 적합한 공정은 예를 들어 엠. 디트머(M. Dittmer)의 박사학위 논문 [Glasses and glass ceramics in the MgO-Al2O3-SiO2 system with ZrO2 as nucleating agent", University of Jena 2011]에 기재되어 있다.
본 발명에 따른 유리 세라믹이 주 결정 상으로서 리튬 디실리케이트 또는 리튬 메타실리케이트를 포함하는 것이 바람직하다. 특히 바람직한 실시양태에서, 본 발명에 따른 유리 세라믹은 주 결정 상으로서 리튬 디실리케이트를 포함하는데, 그 이유는 이러한 유리 세라믹이 바람직한 특성의 특히 유리한 조합을 갖기 때문이다.
주 결정 상으로서 리튬 메타실리케이트를 가진 본 발명에 따른 유리 세라믹의 경우에 상기 유리 세라믹이 저온형 석영 이외에 추가 결정 상으로서 리튬 디실리케이트를 또한 포함하는 것이 바람직하다.
본 발명에 따른 유리 세라믹이 적어도 20 wt.-%, 바람직하게는 25 내지 55 wt.-%, 특히 바람직하게는 30 내지 55 wt.-%의 리튬 디실리케이트 결정을 갖는 것이 바람직하다.
본 발명에 따른 유리 세라믹이 0.2 내지 28 wt.-%, 특히 바람직하게는 0.5 내지 25 wt.-%의 저온형 석영 결정을 갖는 것이 추가로 바람직하다.
본 발명에 따른 유리 세라믹은, 리튬 실리케이트 및 저온형 석영 이외에, 게다가 추가의 결정 상, 예컨대 애퍼타이트, 세슘 알루미노실리케이트, 특히 인산리튬을 포함할 수 있다. 그러나, 크리스토발라이트의 양은 가능한 한 적어야 하며, 특히 1.0 wt.-% 미만이어야 한다. 본 발명에 따른 유리 세라믹이 크리스토발라이트를 실질적으로 함유하지 않는 것이 특히 바람직하다.
형성되는 결정 상의 유형, 특히 양은 출발 유리의 조성뿐만 아니라 출발 유리로부터 유리 세라믹을 제조하기 위해 사용되는 열 처리에 의해서도 제어될 수 있다. 실시예는 출발 유리의 조성 및 사용된 열 처리에서의 변화와 관련하여 이를 설명한다.
유리 세라믹은 바람직하게는 적어도 200 MPa, 특히 바람직하게는 250 내지 460 MPa의 높은 이축 파괴 강도(biaxial breaking strength)를 갖는다. 이축 파괴 강도는 ISO 6872 (2008) (피스톤-온-쓰리-볼 시험(piston-on-three-balls test))에 따라 결정되었다.
이 높은 파괴 강도에도 불구하고, 본 발명에 따른 유리 세라믹이 컴퓨터-보조 밀링(milling) 및 그라인딩(grinding) 장치에 의해 용이하고 신속하게 기계가공되어 상기 유리 세라믹에 예를 들어 치아 복원물의 형상을 제공할 수 있다는 것은 특히 놀라운 일이다.
본 발명에 따른 유리 세라믹은 바람직하게는 9.5 내지 14.0·10-6K-1의 열 팽창 계수(coefficient of thermal expansion) CTE (100 내지 500℃의 범위에서 측정됨)를 갖는다. CTE는 ISO 6872 (2008)에 따라 결정된다. 열 팽창 계수는 특히 유리 세라믹에 존재하는 결정 상의 유형 및 양뿐만 아니라 유리 세라믹의 화학적 조성에 의해 원하는 값으로 조정된다.
유리 세라믹의 반투명은 영국 표준 규격(British Standard) BS 5612에 따라 콘트라스트(contrast) 값 (CR 값)의 형태로 결정되었고, 이러한 콘트라스트 값은 바람직하게는 40 내지 92이었다.
본 발명에 따른 유리 세라믹의 경우에 존재하는 특성의 특정 조합은 상기 유리 세라믹을 치과용 재료로서, 특히 치아 복원물의 제조를 위한 재료로서 심지어 사용할 수 있게 한다.
본 발명은 또한, 이로부터 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹이 열 처리에 의해 제조될 수 있는, 상응하는 조성을 가진 다양한 전구체에 관한 것이다. 이들 전구체는 상응하는 조성을 가진 출발 유리 및 상응하는 조성을 가진 핵을 가진 출발 유리이다. 용어 "상응하는 조성"은 이들 전구체가 유리 세라믹과 동일한 양으로 동일한 성분을 포함함을 의미하고, 여기서 불소를 제외한 성분은, 유리 및 유리 세라믹의 경우에 통상적인 바와 같이, 산화물로서 계산된다.
따라서, 본 발명은 또한 본 발명에 따른 리튬 디실리케이트-저온형 석영 유리 세라믹의 성분을 포함하는 출발 유리에 관한 것이다.
따라서 본 발명에 따른 출발 유리는 특히, 주 결정 상으로서 리튬 실리케이트 및 추가 결정 상으로서 저온형 석영을 가진 본 발명에 따른 유리 세라믹을 형성시키는데 필요한 적합한 양의 SiO2 및 Li2O를 포함한다. 추가로, 출발 유리는 또한, 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹에 관해 상기에서 명시된 바와 같은, 게다가 다른 성분을 포함할 수 있다. 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹의 성분에 관해 바람직한 것으로서 명시되는 모든 그러한 실시양태가 또한 출발 유리의 성분에 관해 바람직하다.
본 발명은 또한, 리튬 메타실리케이트, 리튬 디실리케이트 및/또는 저온형 석영의 결정화를 위한 핵을 포함하는 이러한 출발 유리에 관한 것이다.
핵을 가진 추가의 전구체 출발 유리는 출발 유리의 열 처리에 의해 맨 먼저 제조될 수 있다. 그 다음에 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 이러한 추가 전구체의 열 처리에 의해 제조될 수 있다. 핵을 가진 출발 유리의 열 처리에 의해 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹을 형성시키는 것이 바람직하다.
출발 유리를 400 내지 600℃, 특히 450 내지 550℃의 온도에서, 바람직하게는 5 내지 120분, 특히 10 내지 60분의 기간 동안 열 처리에 적용하여, 리튬 메타실리케이트, 리튬 디실리케이트 및/또는 저온형 석영의 결정화를 위해 핵을 가진 출발 유리를 제조하도록 하는 것이 바람직하다.
핵을 가진 출발 유리를 700 내지 900℃의 온도에서 특히 1 내지 120분, 바람직하게는 5 내지 120분, 특히 바람직하게는 10 내지 60분의 기간 동안 열 처리에 적용하여, 리튬 실리케이트-저온형 석영 유리 세라믹을 제조하도록 하는 것이 추가로 바람직하다. 리튬 실리케이트-저온형 석영 유리 세라믹을 제조하기 위해 핵을 가진 출발 물질의 열 처리를 특히 바람직하게는, 700 내지 880℃, 특히 750 내지 850℃에서, 바람직하게는 5 내지 120분, 특히 바람직하게는 10 내지 60분의 기간 동안 실시한다.
본 발명은 또한, 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹의 제조 방법으로서, 여기서 출발 유리 또는 핵을 가진 출발 유리를 700 내지 900℃의 온도에서 특히 1 내지 120분, 바람직하게는 5 내지 120분, 특히 바람직하게는 10 내지 60분의 기간 동안 적어도 하나의 열 처리에 적용하는, 제조 방법에 관한 것이다.
출발 유리 및 핵을 가진 출발 유리는 예를 들어 솔리드 유리 블랭크(solid glass blank), 분말 압분체(powder compact) 또는 분말의 형태로 적어도 하나의 열 처리에 적용할 수 있다.
본 발명에 따른 방법에서 수행되는 적어도 하나의 열 처리는 또한 본 발명에 따른 출발 유리 또는 본 발명에 따른 핵을 가진 출발 유리의 열간 가압성형 또는 표면 소결(sintering-on) 동안에 실시될 수 있다.
바람직한 실시양태에서 본 발명에 따른 방법은
(a) 핵을 가진 출발 유리를 형성시키기 위해 400 내지 600℃의 온도에서의 출발 유리의 열 처리, 및
(b) 리튬 실리케이트-저온형 석영 유리 세라믹을 형성시키기 위해 700 내지 900℃의 온도에서의 핵을 가진 출발 유리의 열 처리를 포함한다.
(a) 및 (b)에서 수행되는 열 처리의 지속시간은 특히 5 내지 120분, 바람직하게는 10 내지 60분이다.
출발 유리를 제조하기 위해, 절차는 특히, 적합한 출발 물질, 예컨대 탄산염, 산화물, 인산염 및 불소화물의 혼합물을 특히 1300 내지 1600℃의 온도에서 2 내지 10 h 동안 용융시키는 것이다. 특히 높은 균질성을 달성하기 위해, 수득된 유리 용융물을 물에 부어 입상 유리 물질(granular glass material)을 형성시키도록 하고, 그 다음에, 수득된 입상물을 다시 용융시킨다.
그 다음에, 용융물을 주형에 부어 출발 유리의 블랭크, 소위 솔리드 유리 블랭크 또는 일체식(monolithic) 블랭크를 제조하도록 할 수 있다.
용융물을 다시 물에 넣어 입상물을 제조하도록 하는 것이 또한 가능하다. 이러한 입상물을, 그라인딩 및 임의로 추가 성분, 예컨대 착색제 및 형광제의 첨가 후에, 가압성형하여, 블랭크, 소위 분말 압분체를 형성시킬 수 있다.
마지막으로, 출발 유리를 또한 가공하여 과립화 후에 분말을 형성시킬 수 있다.
그 다음에, 출발 유리를, 예를 들어 솔리드 유리 블랭크, 분말 압분체의 형태로 또는 분말의 형태로, 적어도 하나의 열 처리에 적용한다. 제1 열 처리를 맨 먼저 수행하여 리튬 메타실리케이트, 리튬 디실리케이트 및/또는 저온형 석영 결정을 형성시키는데 적합한 핵을 가진 본 발명에 따른 출발 유리를 제조하도록 하는 것이 바람직하다. 그 다음에, 핵을 가진 유리를 통상적으로, 더 높은 온도에서 적어도 하나의 추가의 온도 처리에 적용하여 리튬 실리케이트, 특히 리튬 디실리케이트, 및 저온형 석영의 결정화를 수행하도록 한다.
본 발명에 따른 유리 세라믹 및 본 발명에 따른 유리는 특히 임의의 형상 및 크기의 분말, 입상물 또는 블랭크, 예를 들어 일체식 블랭크, 예컨대 판상체(platelet), 직육면체(cuboid) 또는 원통, 또는 분말 압분체의 형태로, 미소결된, 부분 소결된 또는 치밀 소결된(densely sintered) 형태로 존재한다. 이들은 이들 형태로 용이하게 추가로 가공될 수 있다. 그러나, 이들은 또한, 치아 복원물, 예컨대 인레이(inlay), 온레이(onlay), 크라운, 베니어(veneer), 패싯(facet) 또는 지대치(abutment)의 형태로 존재할 수 있다.
치아 복원물, 예컨대 브릿지, 인레이, 온레이, 크라운, 베니어, 패싯 또는 지대치는 본 발명에 따른 유리 세라믹 및 본 발명에 따른 유리로부터 제조될 수 있다. 따라서 본 발명은 또한, 치아 복원물의 제조를 위한 그의 용도에 관한 것이다. 가압성형 또는 기계가공에 의해 상기 유리 세라믹 또는 유리에 원하는 치아 복원물의 형상을 제공하는 것이 바람직하다.
가압성형은 증가된 압력하에 그리고 상승된 온도에서 통상적으로 수행한다. 가압성형을 700 내지 1200℃의 온도에서 수행하는 것이 바람직하다. 2 내지 10 bar의 압력에서 가압성형을 수행하는 것이 추가로 바람직하다. 가압성형 동안에, 원하는 형상 변화는 사용된 물질의 점성류(viscous flow)에 의해 달성된다. 본 발명에 따른 출발 유리, 특히 본 발명에 따른 핵을 가진 출발 유리, 및 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 가압성형에 사용할 수 있다. 본 발명에 따른 유리 및 유리 세라믹은 특히 임의의 형상 및 크기의 블랭크, 예를 들어 솔리드 블랭크 또는 분말 압분체의 형태로, 예를 들어 미소결된, 부분 소결된 또는 치밀 소결된 형태로 사용할 수 있다.
기계가공은 물질 제거 공정에 의해, 특히 밀링 및/또는 그라인딩에 의해 통상적으로 수행한다. 기계가공은 CAD/CAM 공정 동안에 수행하는 것이 특히 바람직하다. 본 발명에 따른 출발 유리, 본 발명에 따른 핵을 가진 출발 유리 및 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹을 기계가공에 사용할 수 있다. 본 발명에 따른 유리 및 유리 세라믹은 특히 블랭크, 예를 들어 솔리드 블랭크 또는 분말 압분체의 형태로, 예를 들어 미소결된, 부분 소결된 또는 치밀 소결된 형태로 사용할 수 있다. 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹은 바람직하게는 기계가공에 사용한다.
예를 들어 가압성형 또는 기계가공에 의해, 원하는 바와 같이 성형된 치아 복원물의 제조 후에, 이를 게다가 열 처리하여, 예를 들어 사용된 다공성 분말 압분체의 다공도를 감소시키도록 할 수 있다.
그러나, 본 발명에 따른 유리 세라믹 및 본 발명에 따른 유리는 또한 예를 들어 세라믹 및 유리 세라믹의 코팅재(coating material)로서 적합하다. 따라서 본 발명은 또한, 특히 세라믹 및 유리 세라믹을 코팅하기 위한 본 발명에 따른 유리 또는 본 발명에 따른 유리 세라믹의 용도에 관한 것이다.
본 발명은 또한, 세라믹, 금속, 금속 합금 및 유리 세라믹을 코팅하는 방법으로서, 여기서 본 발명에 따른 유리 세라믹 또는 본 발명에 따른 유리를 상기 세라믹 또는 유리 세라믹에 적용하고 상승된 온도에 노출시키는, 코팅하는 방법에 관한 것이다.
이는 특히 적합한 유리 땜납 또는 접착제를 사용하여 CAD/CAM에 의해 제조된 과구조(overstructure)의 접합(joining) 또는 표면 소결에 의해, 바람직하게는 표면 가압성형(pressing on)에 의해 수행될 수 있다. 표면 소결의 경우에, 유리 세라믹 또는 유리를, 예를 들어 분말로서, 통상적인 방식으로, 코팅될 물질, 예컨대 세라믹 또는 유리 세라믹에 적용한 다음에, 상승된 온도에서 소결시킨다. 바람직한 표면 가압성형의 경우에, 본 발명에 따른 유리 세라믹 또는 본 발명에 따른 유리를, 예를 들어 700 내지 1200℃의 상승된 온도에서, 및 압력, 예를 들어 2 내지 10 bar의 적용과 함께, 예를 들어 분말 압분체 또는 일체식 블랭크의 형태로 표면 가압성형한다. 이를 위해, 특히 EP 231 773에 기재된 방법 및 거기에 개시된 프레스 퍼니스(press furnace)를 사용할 수 있다. 적합한 퍼니스는 예를 들어 리히텐슈타인 소재 이보클라 비바덴트 아게(Ivoclar Vivadent AG)로부터의 프로그라매트(Programat) EP 5000이다.
코팅 공정의 종결 후에, 본 발명에 따른 유리 세라믹이 주 결정 상으로서 리튬 실리케이트, 특히 리튬 디실리케이트 및 추가 결정 상으로서 저온형 석영과 함께 존재하는 것이 바람직한데, 그 이유는 이러한 유리 세라믹이 특히 양호한 특성을 갖기 때문이다.
본 발명에 따른 유리 세라믹 및 본 발명에 따른 유리의 상기-기재된 특성 때문에, 이들은 특히 치과 진료에서 사용하기에 적합하다. 따라서 본 발명의 대상은 또한, 치과용 재료로서, 특히 치아 복원물의 제조를 위한 또는 치아 복원물, 예컨대 크라운, 브릿지 및 지대치를 위한 코팅재로서 본 발명에 따른 유리 세라믹 또는 본 발명에 따른 유리의 용도이다.
본 발명은 비제한적 실시예를 참고로 하여 이하에 더 상세히 설명된다.
실시예
실시예 1 내지 34 - 조성 및 결정 상
표 I에 명시된 조성을 가진 본 발명에 따른 총 34개의 유리 및 유리 세라믹을, 상응하는 출발 유리를 용융시킬 뿐만 아니라 후속적으로 열 처리하여 핵 형성 및 결정화를 제어함으로써 제조하였다.
제어된 핵 형성 및 제어된 결정화에 사용된 열 처리는 표 I에 또한 명시하였다. 하기 의미가 적용된다:
Tg DSC에 의해 결정된 유리 전이 온도
TS 및 tS 출발 유리 용융에 사용된 온도 및 시간
TKb 및 tKb 출발 유리의 핵 형성에 사용된 온도 및 시간
Tc 및 tc 결정화에 사용된 온도 및 시간
T프레스 및 t프레스 열간 가압성형에 의한 결정화에 사용된 온도 및 시간
CR 값 다음을 사용하여 결정된 영국 표준 규격 BS 5612에 따른 유리 세라믹의 콘트라스트 값:
장치: CM-3700d 분광계 (코니카-미놀타(Konica-Minolta))
측정 파라미터:
측정 영역: 7 mm x 5 mm
측정의 유형: 반사율(reflectance) / 반사(reflection)
측정 범위: 400 nm - 700 nm
샘플 크기:
직경: 15-20 mm
두께: 2 mm +/- 0.025 mm
평면 평행(Plane parallelism): +/- 0.05 mm
표면 거칠기: 약 18 μm.
CTE 100 내지 500℃의 범위에서 측정된, ISO 6872 (2008)에
따른 유리 세라믹의 열 팽창 계수
σ이축 치과 표준 규격(dental standard) ISO 6872 (2008)에
따라 측정된, 이축 파괴 강도
결정 상의 양은 리트벨트 법에 의해 결정되었다. 이를 위해, 각각의 유리 세라믹의 분말을 사용하였고 이를 내부 표준으로서 Al2O3 (제품명: 타이마이크론(Taimicron) TM-DAR, 일본 소재 타이메이 케미컬즈, 컴퍼니, 리미티드(Taimei Chemicals, Co. Ltd.)로부터)과 50 wt.-%의 Al2O3에 대한 50 wt.-%의 유리 세라믹의 비로 혼합하였다. 이 혼합물을 아세톤으로 슬러리화하여 가능한 한 양호한 완전 혼합을 달성하도록 하였다. 그 다음에 혼합물을 약 80℃에서 건조시켰다. 그 다음에 0.014° 2θ의 단계 크기(step size) 및 CuKα 방사선을 사용하여 브루커(Bruker)로부터의 D8 어브밴스(Advance) 회절계에 의해 10 내지 100° 2θ의 범위의 회절도(diffractogram)를 획득하였다. 그 다음에 이 회절도를 브루커로부터의 토파스(TOPAS) 소프트웨어를 사용하여 평가하고, 상 비율을 결정하였다. 모든 회절도에 대해, Li3PO4 결정자(crystallite) 크기에 대해 약 30 nm의 하한이 사용되었다.
본 발명에 따른 유리 및 유리 세라믹을 제조하기 위해, 100 내지 200 g의 범위의 출발 유리를 맨 먼저 1500℃ 또는 1400℃에서 1 내지 3시간의 기간 동안 통상의 원료로부터 용융시켰으며, 여기서 용융은 버블(bubble) 또는 스트리크(streak)의 형성 없이 매우 용이하게 가능하였다. 출발 유리를 물에 붓는 것에 의해, 유리 프릿(frit)을 제조한 다음에, 이를 1500℃ 또는 1400℃에서 1시간 동안 재차 용융시켜 균질화하였다.
460 내지 550℃의 온도에서 출발 유리의 제1 열 처리로 인해 핵을 가진 유리가 형성되었다. 760 내지 880℃에서의 추가의 열 처리의 결과로서, 이들 핵-함유 유리는 결정화되어, X-선 회절 시험에 의해 규명된 바와 같이, 주 결정 상으로서 리튬 실리케이트 및 추가 결정 상으로서 저온형 석영을 가진 유리 세라믹을 형성시켰다. 이렇게 하여, 본 발명에 따른 리튬 실리케이트-저온형 석영 유리 세라믹을 수득하였다.
A) 솔리드 유리 블록
실시예 1-26, 28 및 31-34에서 유리 세라믹을 솔리드 유리 블록으로부터 제조하였다. 이를 위해, 수득된 유리 입상물을 온도 TS에서 기간 tS 동안 다시 용융시켰다. 그 다음에 출발 유리의 수득된 용융물을 흑연 주형에 부어 솔리드 유리 블록을 제조하도록 하였다. 그 다음에 이들 유리 일체형(monolith)을 온도 TKb에서 기간 tKb 동안 응력 제거하여, 핵 형성이 일어날 수 있게 하였다. 그 다음에, 핵- 함유 출발 유리를 온도 TC로 기간 tC 동안 가열하였다. 이로 인해, 실온에서 X-선 회절 시험에 의해 규명될 수 있었던 바와 같이, 주 결정 상으로서 리튬 디실리케이트 및 추가적 상으로서 저온형 석영을 가진 본 발명에 따른 유리 세라믹을 형성시켰다.
이 방법 변형에서 리튬 디실리케이트 및 저온형 석영의 부피 결정화가 일어난 것으로 추정된다.
B) 분말 압분체
실시예 27에서 유리 세라믹을 분말 압분체로부터 제조하였다. 이를 위해, 수득된 유리 입상물을 산화지르코늄 밀(mill)에서 < 90 ㎛의 입자 크기로 그라인딩하였다. 그 다음에 약 4 g의 이 분말을 가압성형하여 원통형 블랭크를 형성시키고 소결 퍼니스 (이보클라 비바덴트 아게로부터의 프로그라매트®)에서 온도 TC 및 tC의 유지 시간에서 소결시켜 치밀 유리 세라믹체(ceramic body)를 형성시켰다. 주 결정 상으로서 리튬 메타실리케이트뿐만 아니라 추가적 상으로서 리튬 디실리케이트 및 저온형 석영을 가진 본 발명에 따른 유리 세라믹을 실온에서 X-선 회절 시험에 의해 규명될 수 있었던 바와 같이, 소결에 의해 형성시켰다.
C) A)에 따른 블록으로부터 치아 복원물의 제조
실시예 1-26, 28 및 31-34에 따라 제조된 유리 세라믹 블록을 CAD/CAM 유닛에서 기계가공하여 원하는 치아 복원물, 예컨대 크라운을 형성시켰다. 이를 위해, 결정화된 블록에 적합한 홀더(holder)를 제공한 다음에, 독일 소재 시로나 덴탈 게엠베하(Sirona Dental GmbH)로부터의 인랩(inLab) MC XL 그라인딩 유닛에서 원하는 형상을 제공하였다. 본 발명에 따른 블랭크의 가공을 위해, 시판되는 e.max CAD 블록 (리히텐슈타인 소재 이보클라 비바덴트)과 동일한 그라인딩 파라미터를 사용하는 것이 가능하였다.
D) 유리 세라믹의 열간 가압성형
T프레스 및 t프레스가 명시된 실시예 19에서, 유리 세라믹을 열간 가압성형에 의해 솔리드 유리 블록으로부터 제조하였다.
이를 위해, 수득된 유리 입상물을 온도 TS에서 기간 tS 동안 다시 용융시켰다. 그 다음에 출발 유리의 수득된 용융물을 예열된 강철 주형에 부어 로드(rod)를 제조하도록 하였다. 그 다음에 이들 일체식 유리 로드를 온도 TKb에서 기간 tKb 동안 응력 제거하여, 핵 형성이 일어날 수 있게 하였다. 그 다음에 로드를 톱질하여 약 4 내지 6 g의 질량을 가진 작은 원통을 형성시켰다. 그 다음에 이들 작은 원통을 온도 TC에서 tC의 기간 동안 결정화시켰다. 그 다음에, 핵 형성되고 결정화된 원통을 열간-가압성형 퍼니스에서 온도 T프레스에서 그리고 t프레스의 유지 시간 동안 가압성형하여 성형체를 형성시켰다. 주 결정 상으로서 리튬 디실리케이트 및 추가 결정 상으로서 저온형 석영을 가진 본 발명에 따른 유리 세라믹을 실온에서의 형성된 성형체의 X-선 회절 시험에 의해 규명될 수 있었던 바와 같이, 열간-가압성형 후에 형성시켰다.
E) 핵 형성된 유리의 소결
실시예 29에서 출발 유리를 1500℃에서 2 h 동안 용융시킨 다음에 물에서 켄칭하였다. 그 다음에, 수득된 유리 입상물을 온도 TKb에서 그리고 시간 tKb 동안 핵 형성시켰다. 핵 형성된 출발 유리는 분쇄하여 20 ㎛의 평균 입자 크기를 가진 분말을 형성시켰다. 이러한 핵 형성된 유리 분말로부터 시험편을 제조하여 열 팽창을 결정하고 광학 특성을 결정하고, TC의 온도에서 그리고 시간 tC 동안 결정화시키고 치밀하게 소결시켰다. 치밀 소결시킨 후에 주 결정 상으로서 리튬 디실리케이트 및 추가 추가적 상으로서 저온형 석영을 가진 본 발명에 따른 유리 세라믹을 실온에서의 형성된 성형체의 X-선 회절 시험에 의해 규명될 수 있었던 바와 같이 형성시켰다.
<표 I>

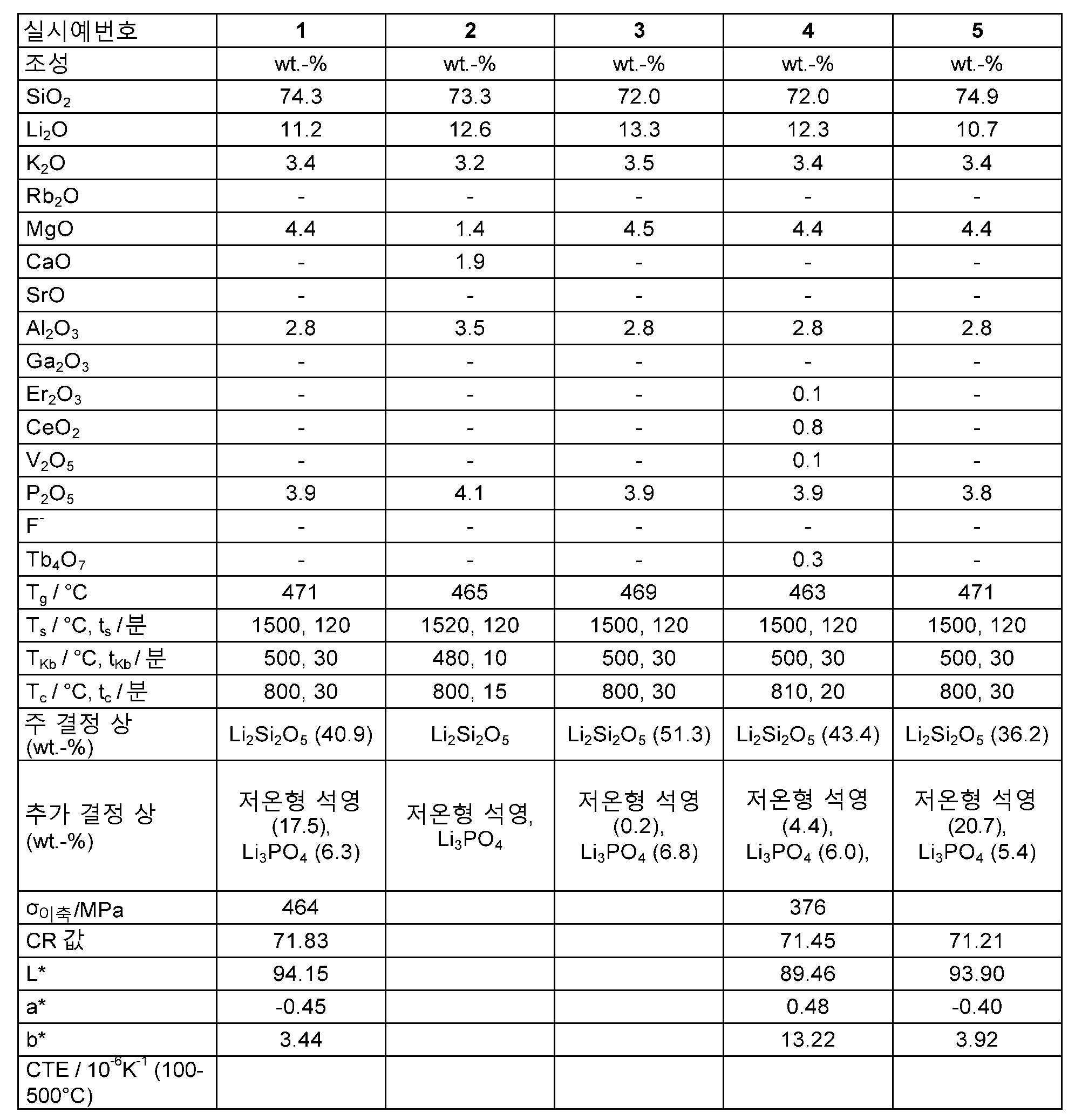

Figure pat00001
<표 I> (계속)
Figure pat00002
<표 I> (계속)
Figure pat00003
<표 I> (계속)
Figure pat00004
<표 I> (계속)
Figure pat00005
<표 I> (계속)
Figure pat00006
<표 I> (계속)
Figure pat00007

Claims (22)

  1. 주 결정 상으로서 리튬 실리케이트 및 추가 결정 상으로서 저온형 석영을 포함하는, 리튬 실리케이트-저온형 석영 유리 세라믹.
  2. 제1항에 있어서, 59.0 내지 79.0, 바람직하게는 64.0 내지 78.0, 특히 바람직하게는 64.0 내지 76.0 wt.-%의 SiO2 또는 68.0 내지 79.0, 바람직하게는 69.0 내지 78.0, 특히 바람직하게는 70.0 내지 76.0 wt.-%의 SiO2를 포함하는 유리 세라믹.
  3. 제1항 또는 제2항에 있어서, 8.0 내지 15.0, 바람직하게는 9.0 내지 14.0, 특히 바람직하게는 10.0 내지 13.5 wt.-%의 Li2O를 포함하는 유리 세라믹.
  4. 제1항 내지 제3항 중 어느 한 항에 있어서, 0 내지 9.0, 바람직하게는 2.0 내지 6.0, 특히 바람직하게는 3.0 내지 5.0 wt.-%의 P2O5를 포함하는 유리 세라믹.
  5. 제1항 내지 제4항 중 어느 한 항에 있어서, 1.0 내지 8.0, 바람직하게는 2.0 내지 7.0 wt.-%의, K2O, Na2O, Rb2O, Cs2O 및 그의 혼합물의 군으로부터 선택된 1가 원소의 산화물 MeI 2O를 포함하는 유리 세라믹.
  6. 제1항 내지 제5항 중 어느 한 항에 있어서, 0 내지 5.0, 바람직하게는 1.0 내지 4.0, 특히 바람직하게는 2.0 내지 3.5 wt.-%의 K2O를 포함하는 유리 세라믹.
  7. 제1항 내지 제6항 중 어느 한 항에 있어서, 1.0 내지 9.0, 바람직하게는 2.0 내지 8.0, 특히 바람직하게는 3.0 내지 7.0 wt.-%의, CaO, MgO, SrO, ZnO 및 그의 혼합물의 군으로부터 선택된 2가 원소의 산화물 MeIIO를 포함하는 유리 세라믹.
  8. 제1항 내지 제7항 중 어느 한 항에 있어서, 1.0 내지 6.0, 특히 1.5 내지 6.0, 바람직하게는 2.0 내지 5.5, 특히 바람직하게는 3.1 내지 5.5, 매우 특히 바람직하게는 3.4 내지 5.0 wt.-%의 MgO를 포함하는 유리 세라믹.
  9. 제1항 내지 제8항 중 어느 한 항에 있어서, 0 내지 8.0, 바람직하게는 1.0 내지 7.0, 특히 바람직하게는 2.0 내지 6.5 wt.-%의, Al2O3, B2O3, Y2O3, La2O3, Ga2O3, In2O3 및 그의 혼합물의 군으로부터 선택된 3가 원소의 산화물 MeIII 2O3을 포함하는 유리 세라믹.
  10. 제1항 내지 제9항 중 어느 한 항에 있어서, 1.0 내지 6.0, 바람직하게는 2.0 내지 5.0 wt.-%의 Al2O3을 포함하는 유리 세라믹.
  11. 제1항 내지 제10항 중 어느 한 항에 있어서, SiO2 및 Li2O를 2.2 내지 4.1, 바람직하게는 2.2 내지 3.8, 특히 바람직하게는 2.2 내지 3.5의 범위의 몰비로 포함하는 유리 세라믹.
  12. 제1항 내지 제11항 중 어느 한 항에 있어서, 주 결정 상으로서 리튬 디실리케이트 또는 리튬 메타실리케이트, 바람직하게는 주 결정 상으로서 리튬 디실리케이트를 포함하는 유리 세라믹.
  13. 제1항 내지 제12항 중 어느 한 항에 있어서, 적어도 20 wt.-%, 바람직하게는 25 내지 55 wt.-%, 특히 바람직하게는 30 내지 55 wt.-%의 리튬 디실리케이트 결정을 갖는 유리 세라믹.
  14. 제1항 내지 제13항 중 어느 한 항에 있어서, 0.2 내지 28 wt.-%, 바람직하게는 0.2 내지 25 wt.-%의 저온형 석영을 갖는 유리 세라믹.
  15. 제1항 내지 제11항 중 어느 한 항에 따른 유리 세라믹의 성분을 포함하는 출발 유리.
  16. 제14항에 있어서, 리튬 메타실리케이트, 리튬 디실리케이트 및/또는 저온형 석영의 결정화를 위한 핵을 포함하는 출발 유리.
  17. 유리 세라믹 및 출발 유리가 분말, 입상물, 블랭크 또는 치아 복원물의 형태로 존재하는 것인, 제1항 내지 제14항 중 어느 한 항에 따른 유리 세라믹 또는 제15항 또는 제16항에 따른 출발 유리.
  18. 제15항 또는 제16항에 따른 출발 유리를 700° 내지 900℃의 범위로 적어도 하나의 열 처리에 적용하는, 제1항 내지 제14항 중 어느 한 항에 따른 유리 세라믹의 제조 방법.
  19. 제18항에 있어서,
    (a) 출발 유리를 400 내지 600℃의 온도에서 열 처리에 적용하여 핵을 가진 출발 유리를 형성시키도록 하고,
    (b) 상기 핵을 가진 출발 유리를 700 내지 900℃의 온도에서 열 처리에 적용하여 리튬 디실리케이트-저온형 유리 세라믹을 형성시키도록 하는 방법.
  20. 치과용 재료로서, 바람직하게는 치아 복원물을 코팅하기 위한, 특히 바람직하게는 치아 복원물의 제조를 위한 제1항 내지 제14항 및 제17항 중 어느 한 항에 따른 유리 세라믹 또는 제15항, 제16항 또는 제17항에 따른 출발 유리의 용도.
  21. 제20항에 있어서, 가압성형 또는 기계가공에 의해 유리 세라믹에 원하는 치아 복원물, 특히 브릿지, 인레이, 온레이, 베니어, 지대치, 부분 크라운, 크라운 또는 패싯의 형상을 제공하는 것인, 치아 복원물의 제조를 위한 용도.
  22. 가압성형 또는 기계가공에 의해, 특히 CAD/CAM 공정 동안에 제1항 내지 제14항 중 어느 한 항에 따른 유리 세라믹에 원하는 치아 복원물의 형상을 제공하는 것인, 치아 복원물, 특히 브릿지, 인레이, 온레이, 베니어, 지대치, 부분 크라운, 크라운 또는 패싯의 제조 방법.
KR1020207019547A 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic) Ceased KR20200086382A (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020247025397A KR20240118203A (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
EP15182307.7 2015-08-25
EP15182307 2015-08-25
EP15190547.8A EP3135641B1 (de) 2015-08-25 2015-10-20 Lithiumsilikat-tiefquarz-glaskeramik
EP15190547.8 2015-10-20
PCT/EP2016/069807 WO2017032745A1 (de) 2015-08-25 2016-08-22 Lithiumsilikat-tiefquarz-glaskeramik

Related Parent Applications (1)

Application Number Title Priority Date Filing Date
KR1020187008202A Division KR102174282B1 (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020247025397A Division KR20240118203A (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)

Publications (1)

Publication Number Publication Date
KR20200086382A true KR20200086382A (ko) 2020-07-16

Family

ID=53969310

Family Applications (3)

Application Number Title Priority Date Filing Date
KR1020207019547A Ceased KR20200086382A (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)
KR1020187008202A Active KR102174282B1 (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)
KR1020247025397A Pending KR20240118203A (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)

Family Applications After (2)

Application Number Title Priority Date Filing Date
KR1020187008202A Active KR102174282B1 (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)
KR1020247025397A Pending KR20240118203A (ko) 2015-08-25 2016-08-22 리튬 실리케이트-저온형 석영(low quartz) 유리 세라믹(glass ceramic)

Country Status (9)

Country Link
US (3) US10501366B2 (ko)
EP (4) EP4273107B1 (ko)
JP (3) JP6907192B2 (ko)
KR (3) KR20200086382A (ko)
CN (2) CN108025949A (ko)
CA (1) CA2995309C (ko)
DE (1) DE202015009943U1 (ko)
ES (3) ES2983090T3 (ko)
WO (1) WO2017032745A1 (ko)

Families Citing this family (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101813488B1 (ko) 2016-04-06 2017-12-29 주식회사 하스 나노 크기의 결정상을 갖는 리튬 디실리케이트 결정화 유리 제조 방법
KR101975548B1 (ko) * 2017-03-07 2019-05-08 주식회사 하스 열처리 온도의 변화로 가공성 또는 투광성 조절이 가능한 결정화 유리 제조 방법
EP3372568B1 (en) * 2017-03-09 2022-09-14 Hass Co., Ltd. Method for preparing glass-ceramics, capable of adjusting machinability or translucency through change in temperature of heat treatment
CN112608032B (zh) * 2018-10-26 2022-04-22 成都光明光电股份有限公司 微晶玻璃、微晶玻璃制品及其制造方法
JP7433309B2 (ja) * 2018-11-05 2024-02-19 コーニング インコーポレイテッド 三次元ガラスセラミック物品の製造方法
EP3696150A1 (de) 2019-02-14 2020-08-19 Ivoclar Vivadent AG Fluoreszierende glaskeramiken und gläser mit gehalt an europium
EP3696149B1 (de) * 2019-02-14 2026-02-11 Ivoclar Vivadent AG Fluoreszierende glaskeramiken und gläser mit gehalt an cer und zinn
WO2020202666A1 (ja) * 2019-03-29 2020-10-08 株式会社ジーシー 歯科補綴物用ブロック体の製造方法、歯科補綴物の製造方法
KR102246195B1 (ko) 2019-05-29 2021-04-29 주식회사 하스 절삭가공을 위한 치과용 벌크 블록 및 그 제조방법
DE102020103720A1 (de) 2020-02-13 2021-08-19 Ivoclar Vivadent Ag Verwendung eines Rohlings mit Halter zur Herstellung von dentalen Restaurationen
EP4175588A4 (en) 2020-07-06 2024-10-16 Perfect Fit Crowns, LLC METHOD AND DEVICE FOR RESTORATION OF DENTAL CROWNS USING PREFABRICATED SLEEVE CROWN PAIRS
EP4201902A4 (en) * 2020-08-21 2024-10-30 Agc Inc. CHEMICALLY STRENGTHENED GLASS AND CRYSTALLIZED GLASS AND MANUFACTURING METHODS THEREOF
KR102446071B1 (ko) 2020-09-28 2022-09-22 주식회사 하스 절삭가공을 위한 치과용 벌크 블록 및 그 제조방법
EP4049981A1 (de) * 2021-02-24 2022-08-31 Ivoclar Vivadent AG Glaskeramik mit quarz-mischkristallphasen
EP4049982A1 (de) * 2021-02-24 2022-08-31 Ivoclar Vivadent AG Glaskeramik mit quarz-mischkristallphase
CN113185118B (zh) * 2021-04-16 2022-09-06 泰山玻璃纤维邹城有限公司 一种直接纱飞丝后玻璃纤维纱卷tex的控制方法
EP4349301A4 (en) * 2021-05-28 2025-04-23 Hass Co., Ltd. Dental mass block for machining and method for producing the same
CN113501668B (zh) * 2021-08-06 2022-11-15 爱迪特（秦皇岛）科技股份有限公司 一种高强度和高透性二硅酸锂玻璃陶瓷及其制备方法和应用
KR20240052940A (ko) * 2021-09-02 2024-04-23 에이지씨 가부시키가이샤 결정화 유리 및 그 제조 방법, 화학 강화 유리, 그리고 전자 디바이스
CN117677590A (zh) * 2021-09-02 2024-03-08 Ａｇｃ株式会社 结晶玻璃、化学强化玻璃和电子设备
JPWO2023032935A1 (ko) * 2021-09-02 2023-03-09
CN113716871B (zh) * 2021-09-08 2023-06-06 深圳爱尔创口腔技术有限公司 通过离子交换增强的荧光硅酸锂玻璃陶瓷及其制备方法
EP4201900A3 (de) * 2021-12-23 2023-07-05 Ivoclar Vivadent AG Lithiumsilikat-glaskeramik mit gehalt an zinn
EP4201901A3 (de) * 2021-12-23 2023-07-12 Ivoclar Vivadent AG Lithiumsilikat-glaskeramik mit gehalt an kupfer
CN114149256B (zh) * 2021-12-30 2023-04-14 爱迪特（秦皇岛）科技股份有限公司 用于提高牙科氧化锆表面粘接性的陶瓷材料、修复材料、其制备方法及粘结方法
KR102818759B1 (ko) * 2022-01-25 2025-06-11 주식회사 하스 보철물 제작용 대면적 블랭크 및 그 제조방법
CN114477769B (zh) * 2022-03-04 2023-09-05 辽宁科技大学 微晶玻璃涂层浆料及其制得的耐磨钢材料以及应用
EP4382495A1 (de) * 2022-12-08 2024-06-12 Ivoclar Vivadent AG Lithiumsilikat-glaskeramik mit leichter bearbeitbarkeit
JP2024158865A (ja) * 2023-04-28 2024-11-08 株式会社ジーシー ガラス組成物、及びｘ線造影性組成物
CN116947315B (zh) * 2023-06-14 2025-09-23 爱迪特（秦皇岛）科技股份有限公司 一种非晶相硅酸锂玻璃制品及其制备方法和应用
EP4527809A1 (de) 2023-09-20 2025-03-26 Ivoclar Vivadent AG Fluoreszierendes glas mit hohem gehalt an cer und zinn
EP4527808A1 (de) 2023-09-20 2025-03-26 Ivoclar Vivadent AG Fluoreszierende gläser und glaskeramiken mit hohem gehalt an cer und zinn
WO2025254112A1 (ja) * 2024-06-07 2025-12-11 Ａｇｃ株式会社 結晶化ガラス

Family Cites Families (25)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CH668699A5 (de) 1986-01-17 1989-01-31 Sonja Wohlwend Erne Verfahren zum herstellen von zahnersatzteilen.
US5626935A (en) * 1993-05-19 1997-05-06 Kabushiki Kaisya Ohara Magnetic disk substrate and method for manufacturing the same
US5507981A (en) 1994-05-31 1996-04-16 Tel Ventures, Inc. Method for molding dental restorations
KR100188901B1 (ko) 1996-02-02 1999-06-01 가지카와 히로시 자기디스크용 결정화 유리기판
EP0827941B1 (de) 1996-09-05 1999-11-03 Ivoclar Ag Sinterbare Lithiumdisilikat-Glaskeramik
DE19750794A1 (de) 1997-11-10 1999-06-17 Ivoclar Ag Verfahren zur Herstellung von geformten transluzenten Lithiumdisilikat-Glaskeramik-Produkten
US6802894B2 (en) * 1998-12-11 2004-10-12 Jeneric/Pentron Incorporated Lithium disilicate glass-ceramics
JP2000203880A (ja) * 1998-09-11 2000-07-25 Ohara Inc 情報記憶媒体用ガラスセラミックス基板及びその製造方法、並びに情報記憶媒体ディスク
DE10336913C9 (de) 2003-08-07 2019-02-21 Ivoclar Vivadent Ag Verwendung eines Lithiumsilicatmaterials
PL1688398T3 (pl) 2005-02-08 2014-10-31 Ivoclar Vivadent Ag Ceramika szklana na bazie krzemianu litu
DK1688398T3 (da) * 2005-02-08 2014-07-21 Ivoclar Vivadent Ag Lithiumsilikat-glaskeramik
TW200724506A (en) * 2005-10-07 2007-07-01 Ohara Kk Inorganic composition
JP4467597B2 (ja) * 2007-04-06 2010-05-26 株式会社オハラ 無機組成物物品
JP5053948B2 (ja) * 2007-12-21 2012-10-24 株式会社オハラ 結晶化ガラス
DK2377830T3 (en) * 2010-04-16 2016-07-18 Ivoclar Vivadent Ag Lithium silicate glass ceramics and glass with transition metal.
KR101262121B1 (ko) * 2010-12-27 2013-05-14 주식회사 하스 치아용 고강도 결정화유리의 제조방법
US9232989B2 (en) * 2011-10-14 2016-01-12 Ivoclar Vivadent Ag Lithium silicate glass ceramic and lithium silicate glass comprising a divalent metal oxide
EP2788297B1 (en) * 2011-12-08 2019-11-06 3M Innovative Properties Company Process of production of lithium silicate glass ceramic material
JP5977442B2 (ja) 2012-05-04 2016-08-24 イフォクレール ヴィヴァデント アクチェンゲゼルシャフトＩｖｏｃｌａｒ Ｖｉｖａｄｅｎｔ ＡＧ 二ケイ酸リチウムアパタイトガラスセラミック
EP2765119B1 (de) * 2013-02-12 2021-07-28 Ivoclar Vivadent AG Rohling für dentale Zwecke
US9701573B2 (en) * 2013-09-06 2017-07-11 Corning Incorporated High strength glass-ceramics having lithium disilicate and beta-spodumene structures
KR101524482B1 (ko) * 2013-10-14 2015-06-02 주식회사 하스 지르코니아 상단에 안착되는 리튬 실리케이트 유리 또는 리튬 실리케이트 결정화 유리 및 이의 제조방법
EP2868634B1 (de) 2013-11-05 2021-07-07 Ivoclar Vivadent AG Lithiumdisilikat-Apatit-Glaskeramik mit Übergangsmetalloxid
CN104108883B (zh) * 2014-08-11 2019-03-08 中国地质大学（北京） 一种高强度二硅酸锂玻璃陶瓷及其制备方法
EP3050856B1 (de) 2015-01-30 2019-05-29 Ivoclar Vivadent AG Lithiumsilikat-Diopsid-Glaskeramik

Also Published As

Publication number Publication date
ES2983090T3 (es) 2024-10-21
EP4682124A2 (de) 2026-01-21
JP6907192B2 (ja) 2021-07-21
US11325858B2 (en) 2022-05-10
EP4273107B1 (de) 2025-08-27
ES3023485T3 (en) 2025-06-02
CA2995309A1 (en) 2017-03-02
EP4682124A3 (de) 2026-04-08
US20180244564A1 (en) 2018-08-30
EP4273106A2 (de) 2023-11-08
KR102174282B1 (ko) 2020-11-05
US20200079685A1 (en) 2020-03-12
EP4273106B1 (de) 2025-01-15
JP2018526317A (ja) 2018-09-13
CN121202432A (zh) 2025-12-26
KR20240118203A (ko) 2024-08-02
JP2023181312A (ja) 2023-12-21
CN108025949A (zh) 2018-05-11
JP7797453B2 (ja) 2026-01-13
EP3135641A1 (de) 2017-03-01
DE202015009943U1 (de) 2021-10-12
ES3047584T3 (en) 2025-12-04
WO2017032745A1 (de) 2017-03-02
JP2021066658A (ja) 2021-04-30
CA2995309C (en) 2020-06-16
EP3135641B1 (de) 2024-07-03
US20220227663A1 (en) 2022-07-21
US10501366B2 (en) 2019-12-10
JP7384847B2 (ja) 2023-11-21
EP4273106A3 (de) 2024-01-24
EP4273107A2 (de) 2023-11-08
KR20180043335A (ko) 2018-04-27
EP4273107A3 (de) 2024-01-24

Similar Documents

Publication Publication Date Title
JP7384847B2 (ja) ケイ酸リチウム低温型石英ガラスセラミック
KR102271775B1 (ko) 산화세슘 함유 리튬 실리케이트 유리 세라믹 및 리튬 실리케이트 유리
KR102430128B1 (ko) 주 결정 상으로서 SiO₂를 가진 유리 세라믹
DK2765977T3 (en) Lithium silicate glass-ceramic and glass WITH MONOVALENT metal oxide
CN103906497B (zh) 包含五价金属氧化物的硅酸锂玻璃陶瓷和硅酸锂玻璃
CN103930087B (zh) 包含六价金属氧化物的硅酸锂玻璃陶瓷和硅酸锂玻璃
JP2015504399A (ja) 二価の金属酸化物を含むケイ酸リチウムガラスセラミックおよびケイ酸リチウムガラス
US10626045B2 (en) Lithium silicate glass ceramic with scheelite or powellite crystal phase
KR20230152056A (ko) 석영 고용체 상을 갖는 유리 세라믹
KR20230096910A (ko) 주석을 포함하는 리튬 실리케이트 유리 세라믹
KR20230029543A (ko) 용이한 기계가공성을 갖는 리튬 실리케이트 유리 세라믹
US12577149B2 (en) Lithium silicate glass ceramic with easy machinability

Legal Events

Date Code Title Description
A107 Divisional application of patent
PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PA0104 Divisional application for international application

St.27 status event code: A-0-1-A10-A18-div-PA0104

St.27 status event code: A-0-1-A10-A16-div-PA0104

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

PX0601 Decision of rejection after re-examination

St.27 status event code: N-2-6-B10-B17-rex-PX0601

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

T13-X000 Administrative time limit extension granted

St.27 status event code: U-3-3-T10-T13-oth-X000
