Abstract

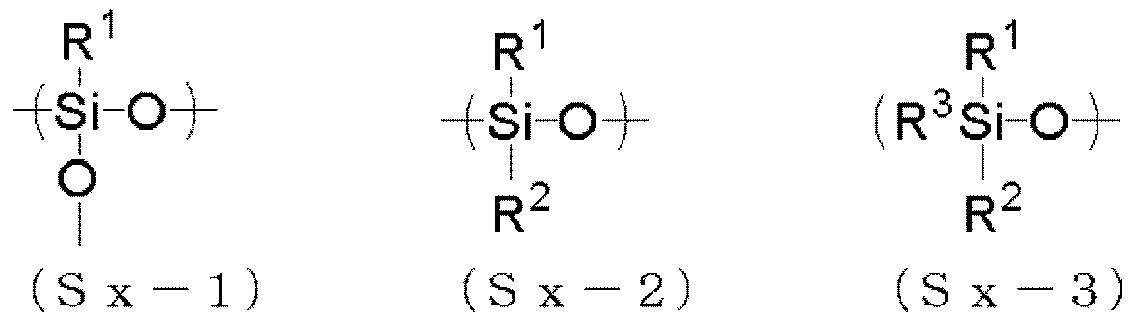

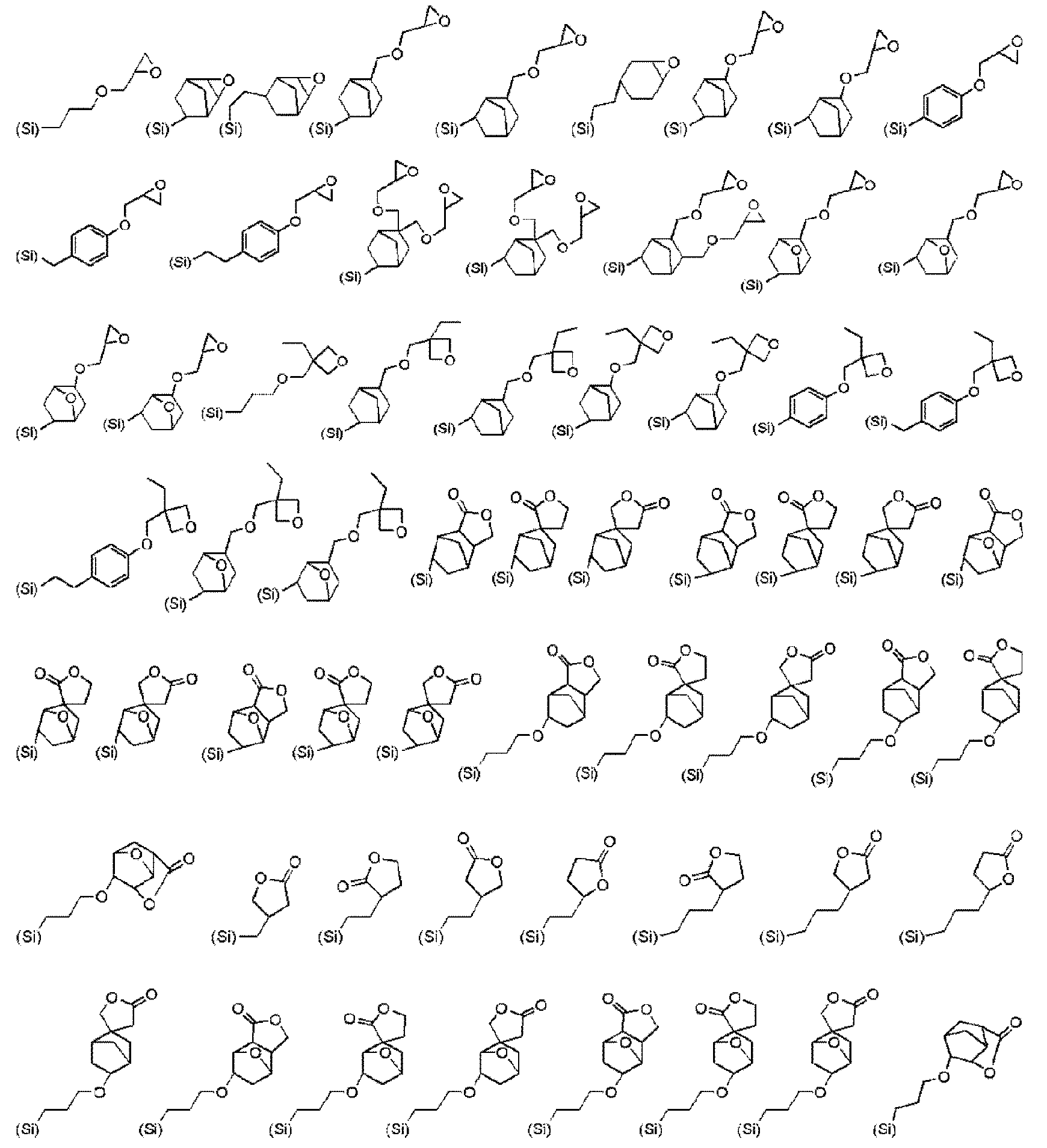

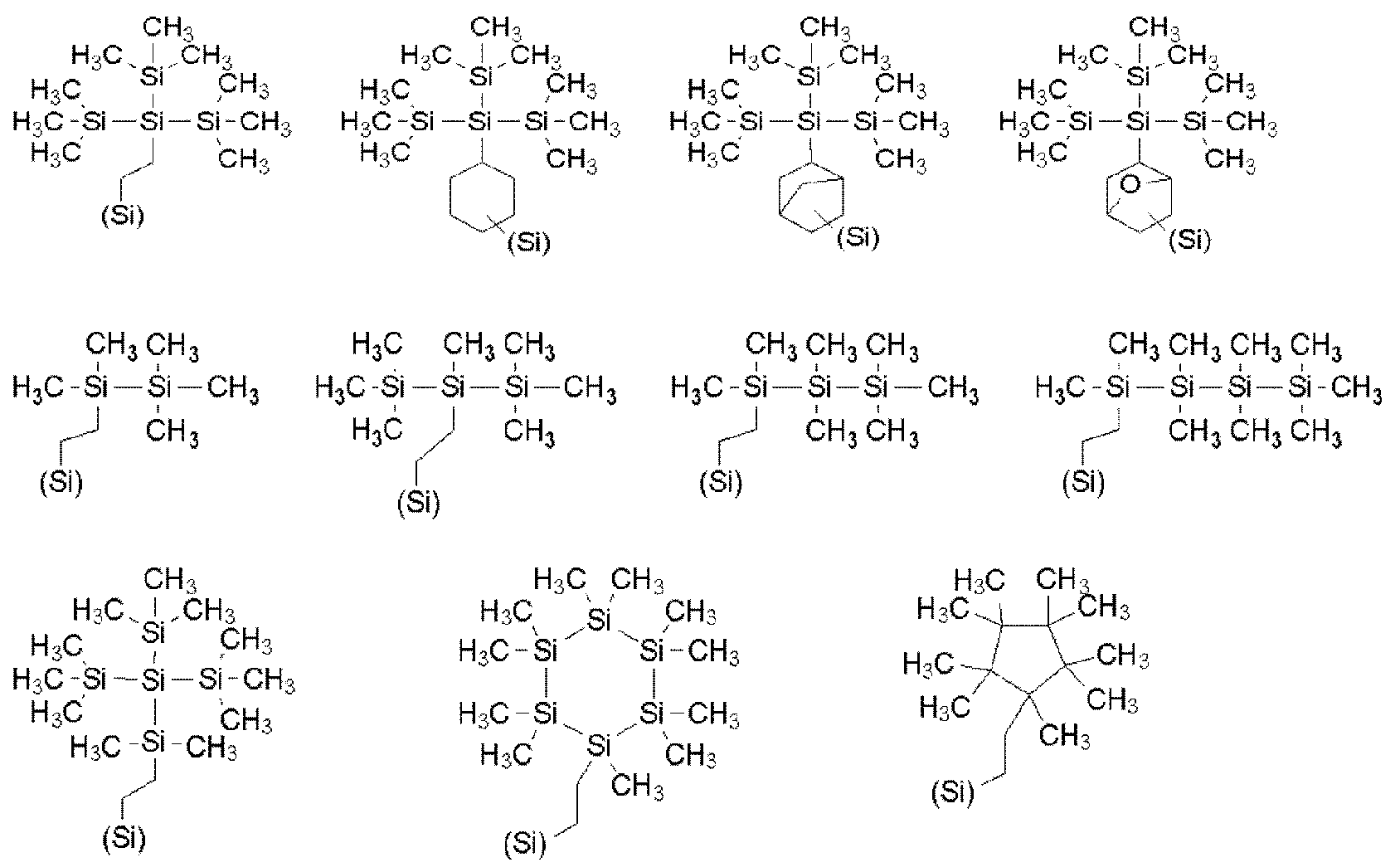

[해결수단] 하기 일반식 (Sx-1), (Sx-2) 및 (Sx-3)으로 표시되는 구조 단위 중 어느 하나 이상을 함유하는 것임을 특징으로 하는 열경화성 규소 함유 화합물.

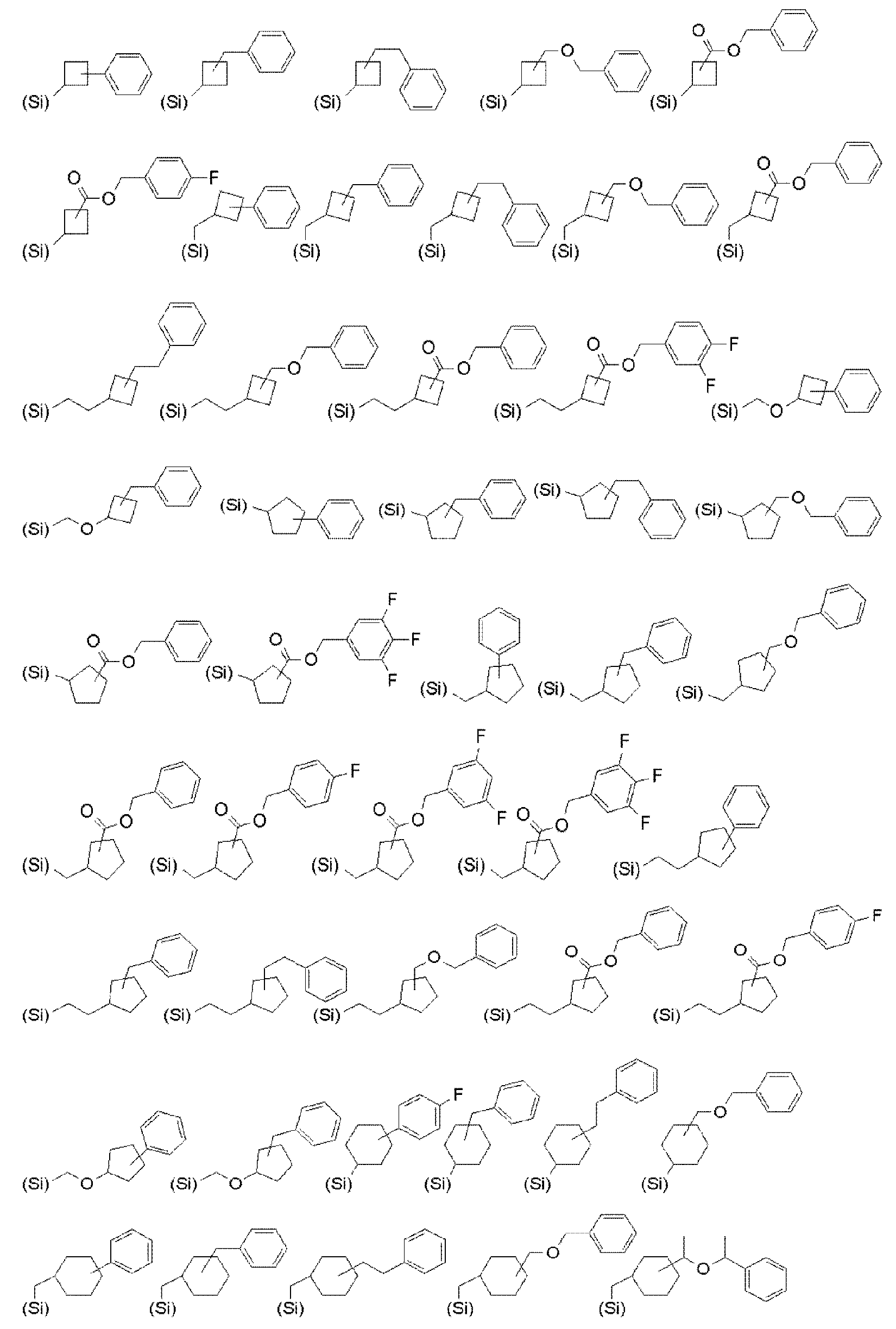

(식 중, R1은 치환기를 갖더라도 좋은 페닐기 및 방향환이 아닌 탄소수 3∼10개의 고리 양쪽을 포함하는 1가의 유기기이다. R2, R3은 상기 R1 또는 탄소수 1∼30개의 1가의 유기기이다.)
Description
2: 유기 하층막
3: 규소 함유 중간막
4: 상층 레지스트막.
Claims (19)

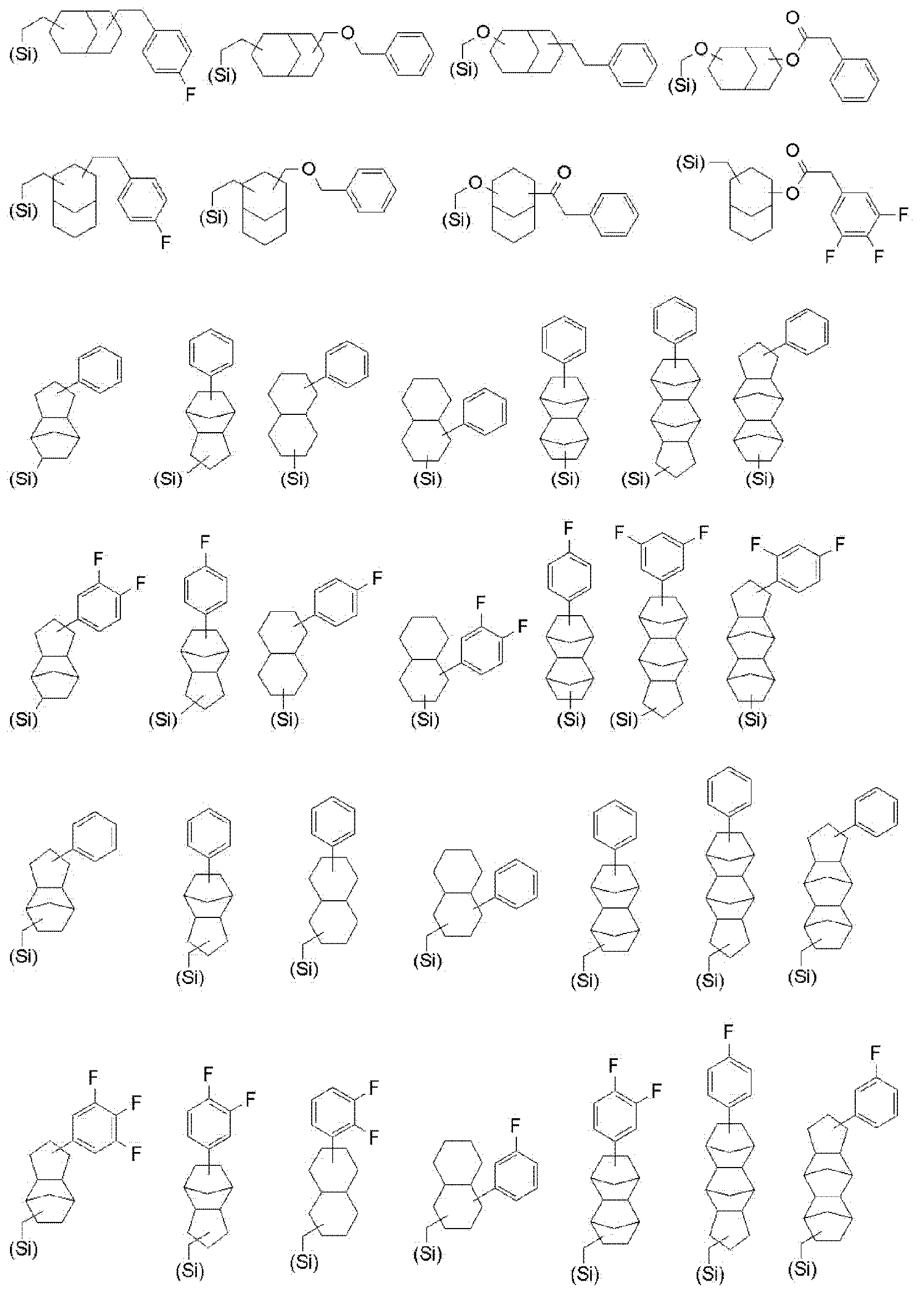

- 제1항에 있어서, 상기 R1이 하기 일반식 (Sx-R1)으로 표시되는 1가의 유기기인 것을 특징으로 하는 열경화성 규소 함유 화합물.

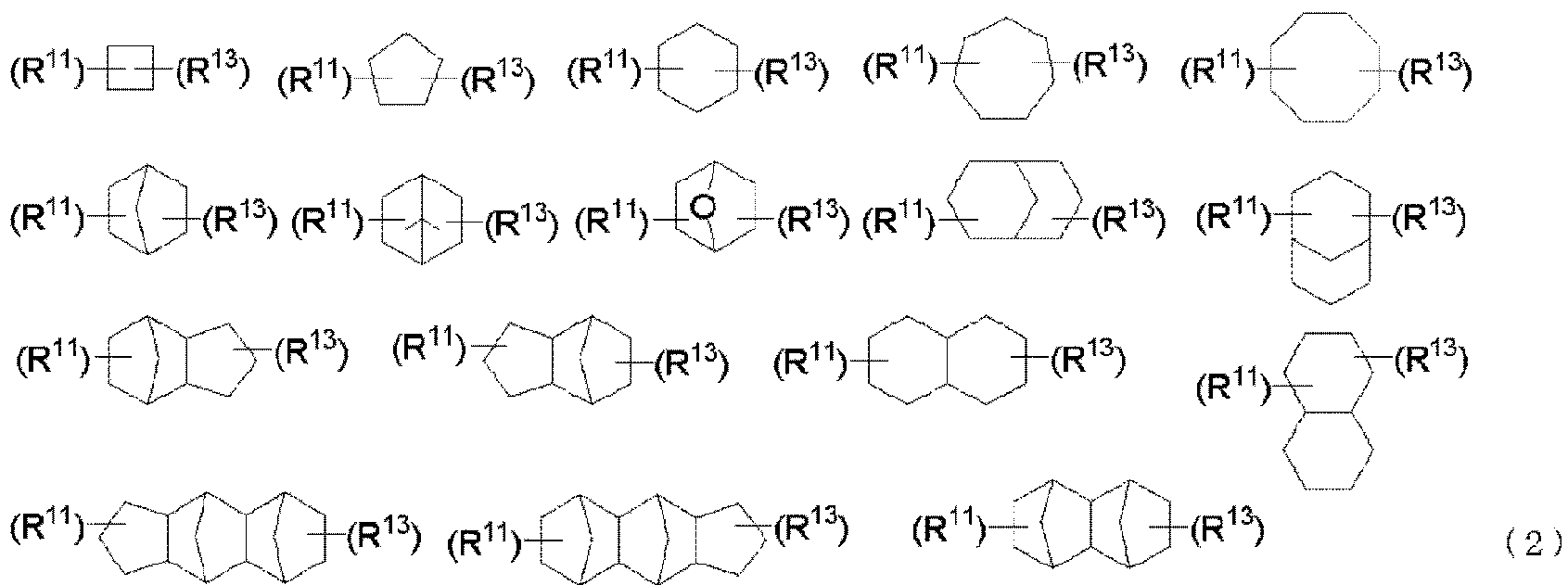

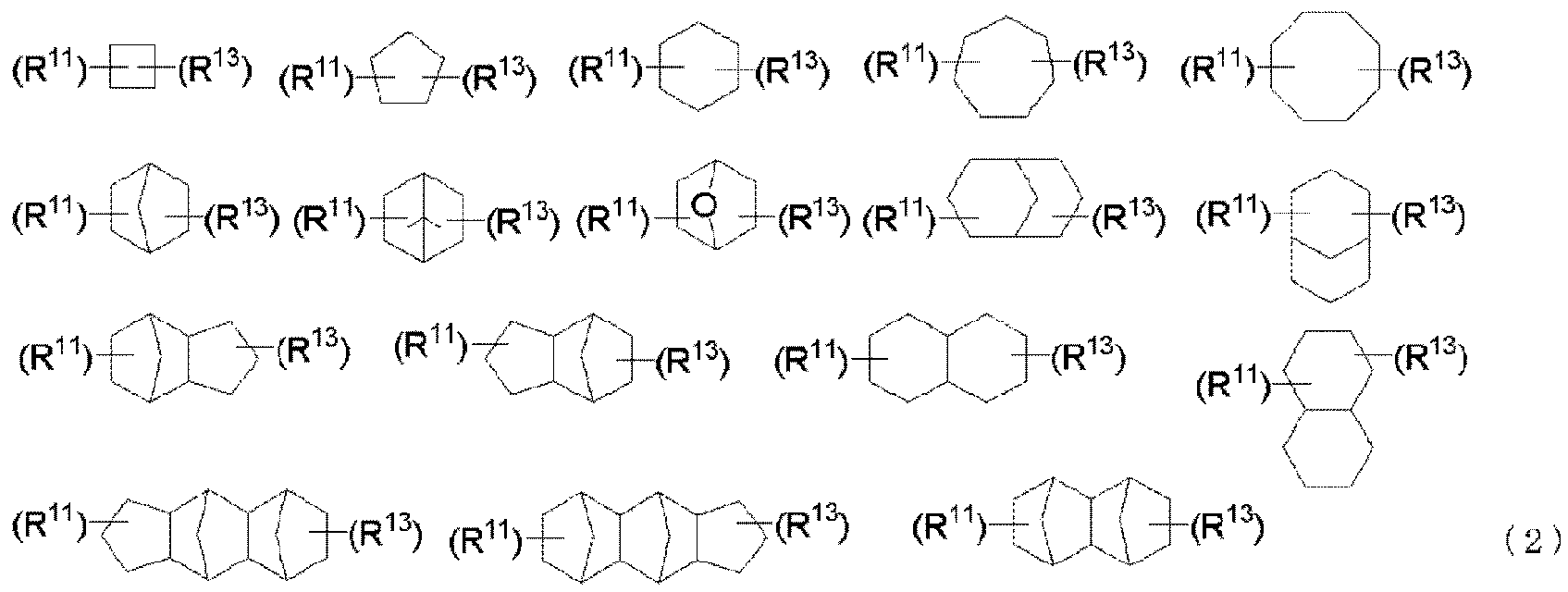

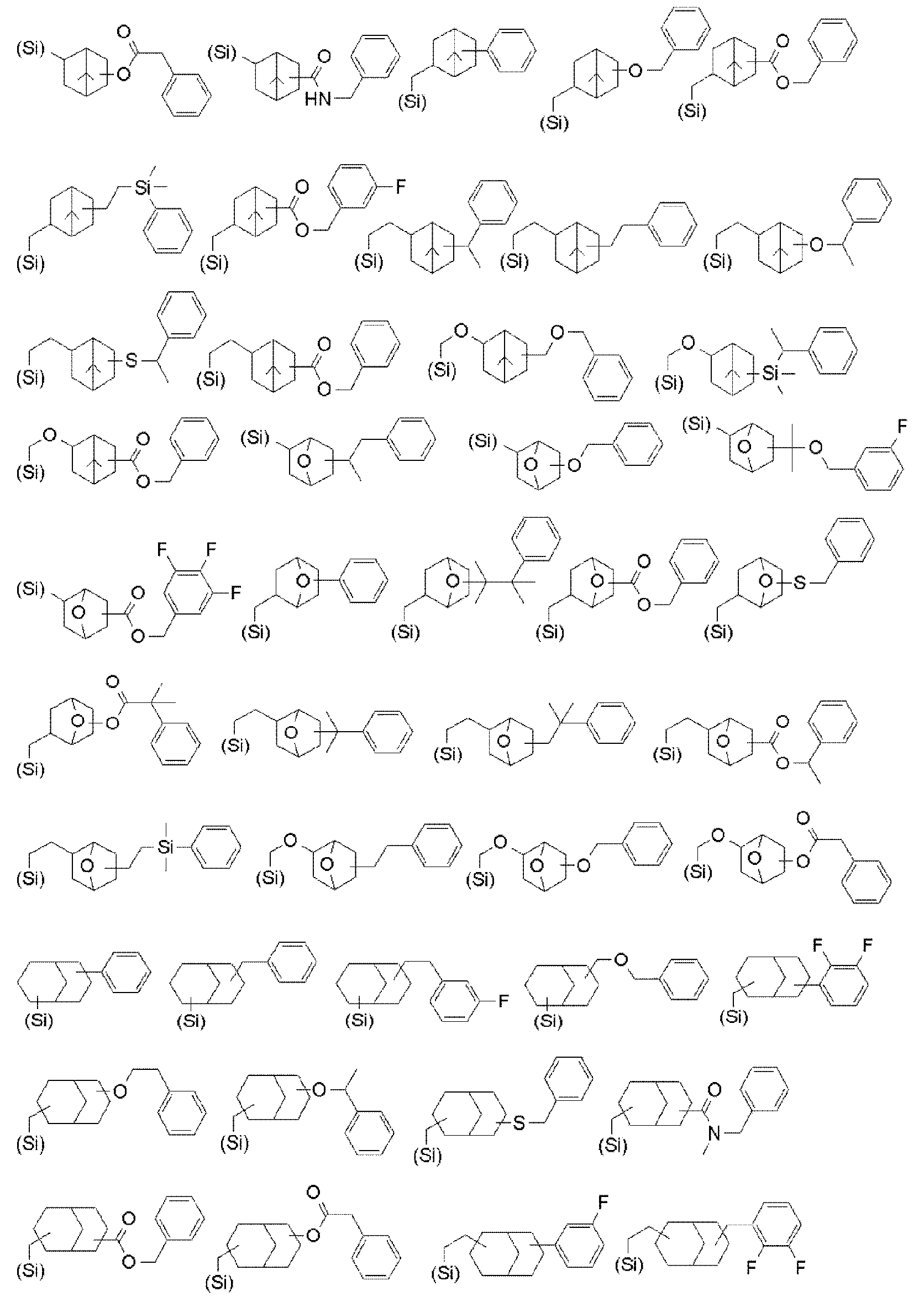

(식 중, R11은 단결합 또는 하기 식 (1)으로 표시되는 구조 중의 어느 하나이다. R12는 하기 식 (2)으로 표시되는 고리를 갖는 구조 중의 어느 하나이다. R13은 단결합 또는 하기 식 (3)으로 표시되는 구조 중의 어느 하나이다. R14는 단결합 또는 하기 식 (4)으로 표시되는 구조 중의 어느 하나이다. R15는 치환기를 갖더라도 좋은 페닐기이다. 단, R13과 R14가 동시에 단결합인 경우는, R15와 R12가 직접 결합한다. R14가 단결합인 경우, R15와 결합하는 R13은 탄소 원자(카르보닐기의 탄소는 제외한다) 또는 규소 원자의 부분에 한한다.)
(식 중의 (Si) 및 (R12)의 기재는 R11을 구성하는 것은 아니다.)

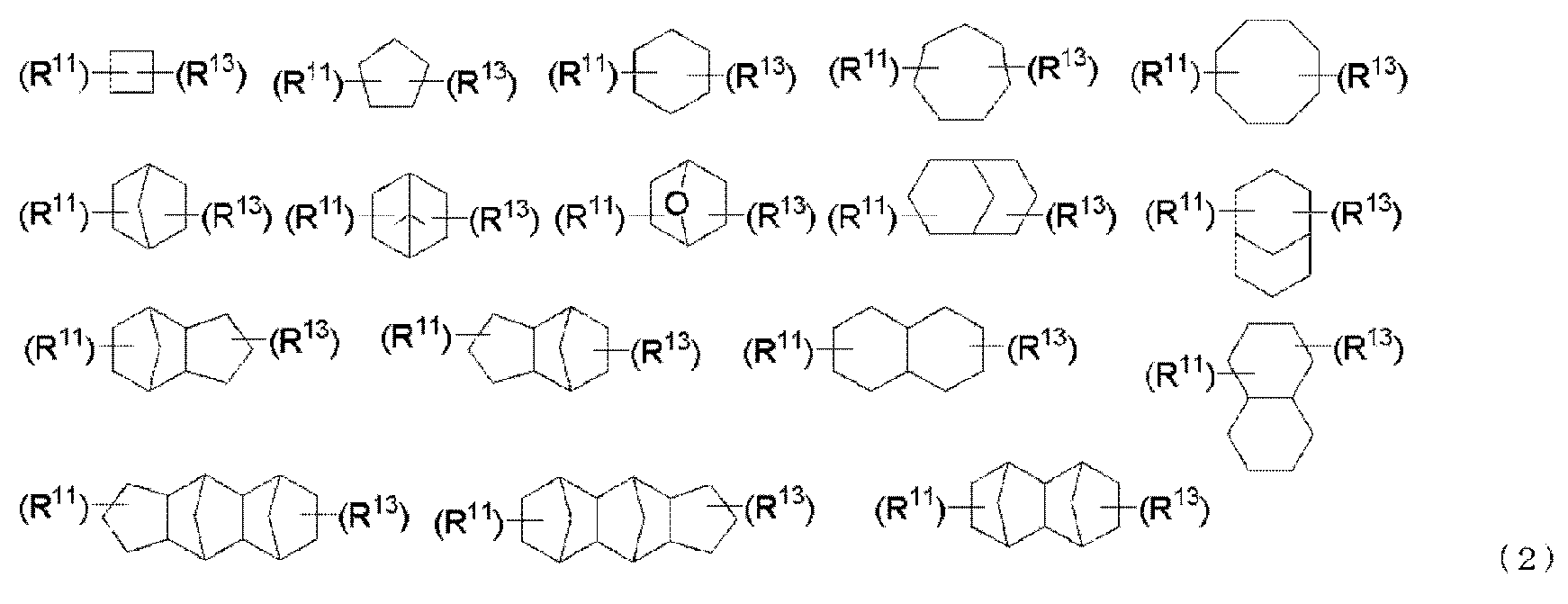

(식 중의 (R11) 및 (R13)의 기재는 R12를 구성하는 것은 아니다.)

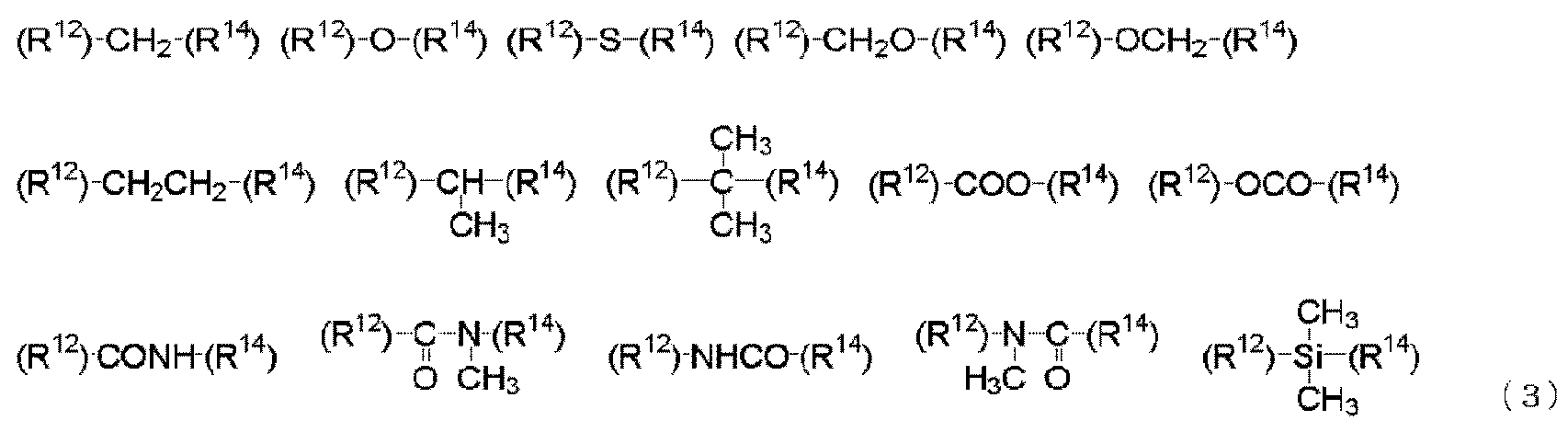

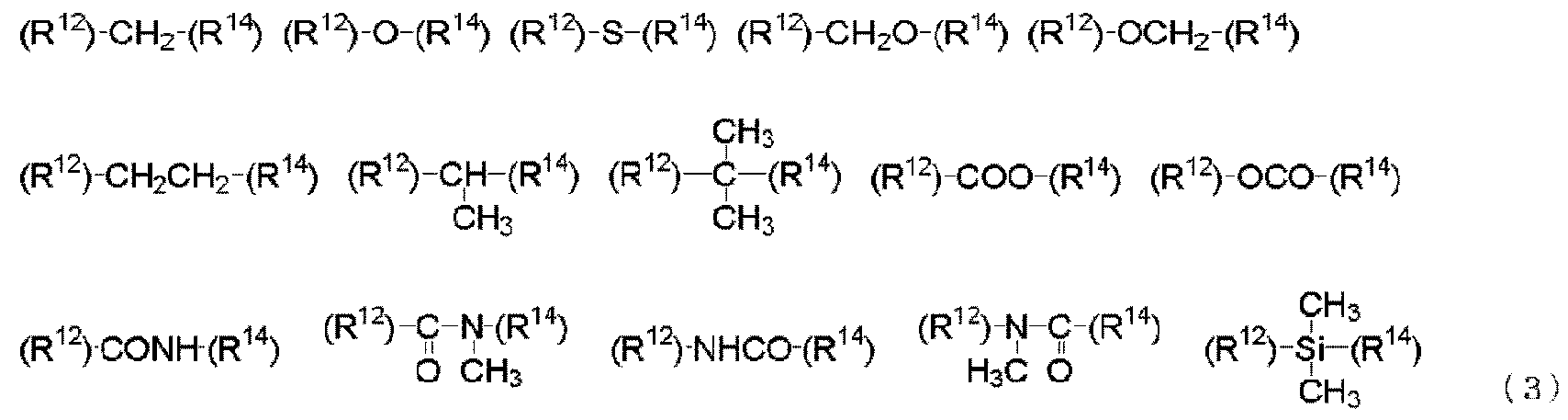

(식 중의 (R12) 및 (R14)의 기재는 R13을 구성하는 것은 아니다.)
(식 중의 (R13) 및 (R15)의 기재는 R14를 구성하는 것은 아니다.) - 제1항에 기재한 열경화성 규소 함유 화합물과 가교 촉매를 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.
- 제2항에 기재한 열경화성 규소 함유 화합물과 가교 촉매를 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.

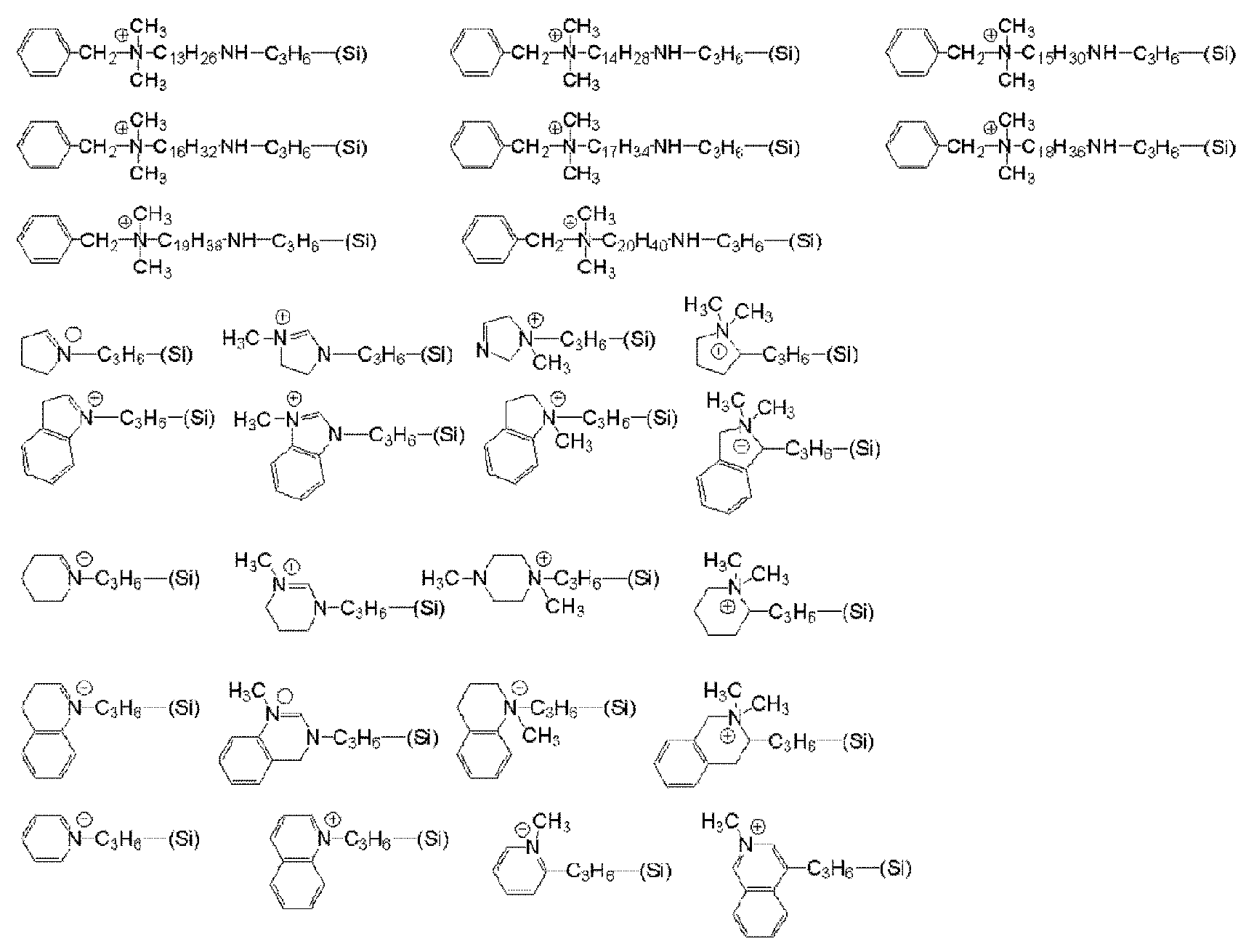

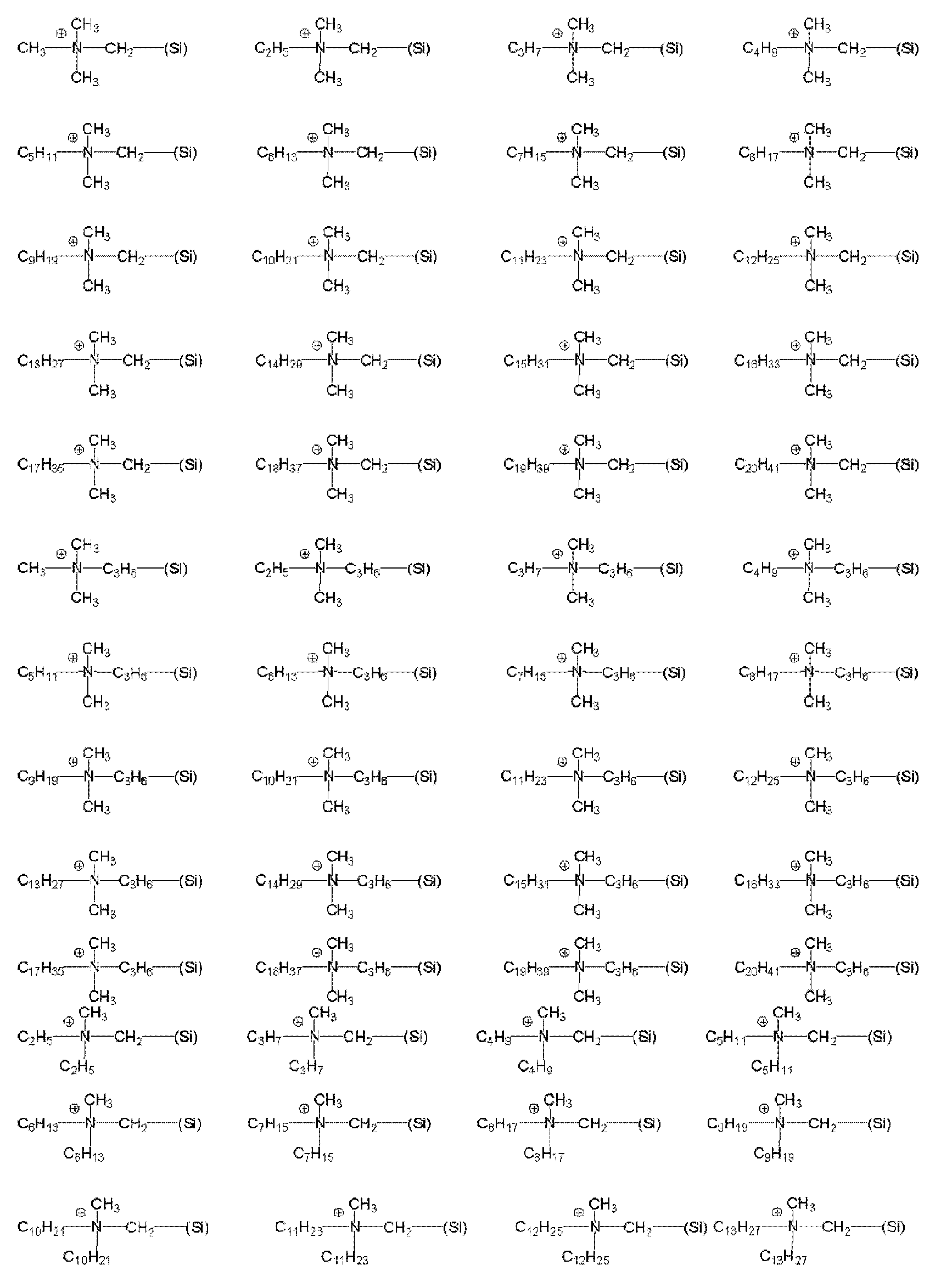

- 제3항에 있어서, 상기 가교 촉매가 술포늄염, 요오드늄염, 포스포늄염, 암모늄염, 알칼리 금속염, 또는 술포늄염, 요오드늄염, 포스포늄염 및 암모늄염 중 어느 하나를 구조의 일부로서 갖는 폴리실록산인 것을 특징으로 하는 규소 함유 막 형성용 조성물.
- 제4항에 있어서, 상기 가교 촉매가 술포늄염, 요오드늄염, 포스포늄염, 암모늄염, 알칼리 금속염, 또는 술포늄염, 요오드늄염, 포스포늄염 및 암모늄염 중 어느 하나를 구조의 일부로서 갖는 폴리실록산인 것을 특징으로 하는 규소 함유 막 형성용 조성물.

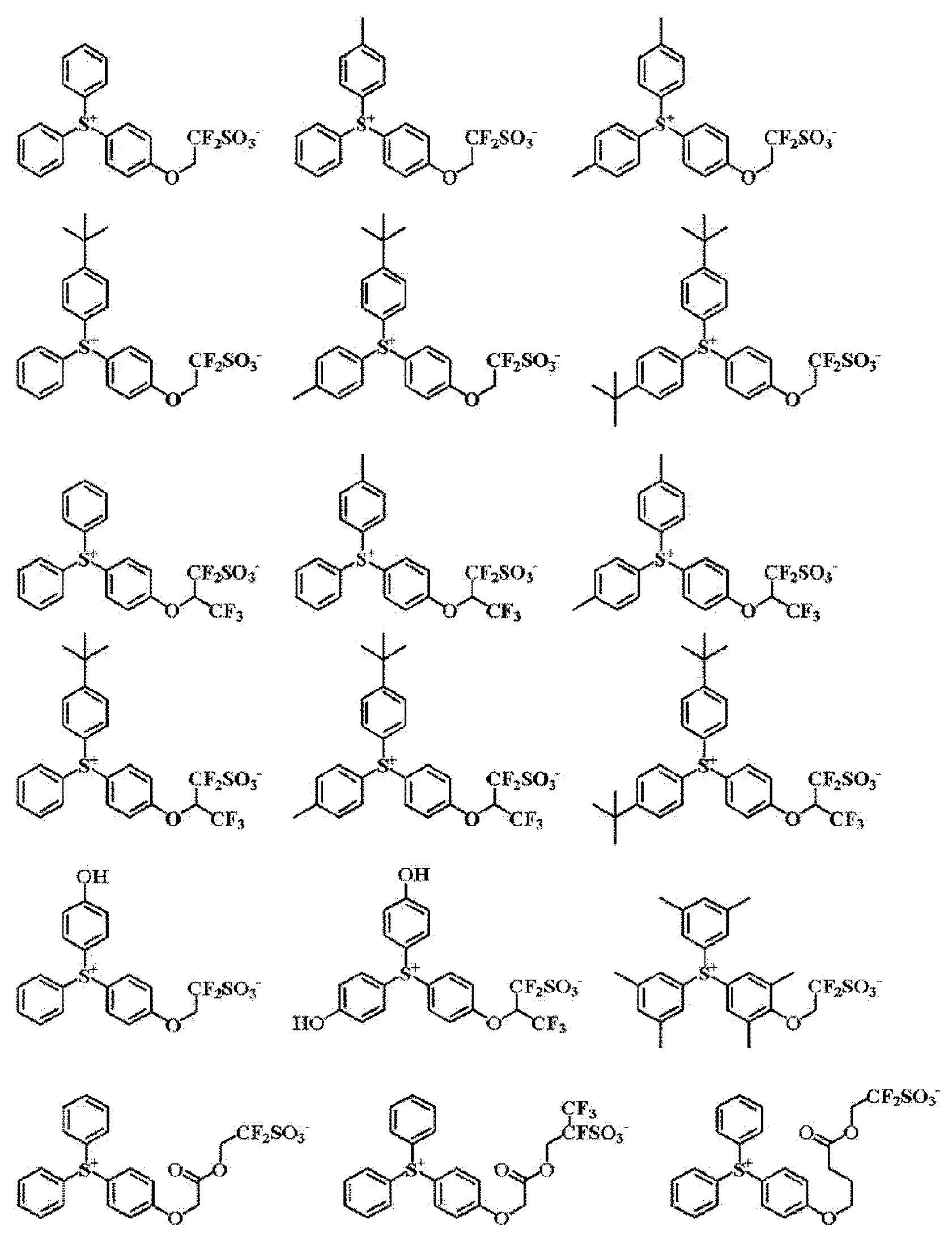

- 제3항에 있어서, 하기 일반식 (P-0)으로 표시되는 화합물의 1종 이상을 더 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.

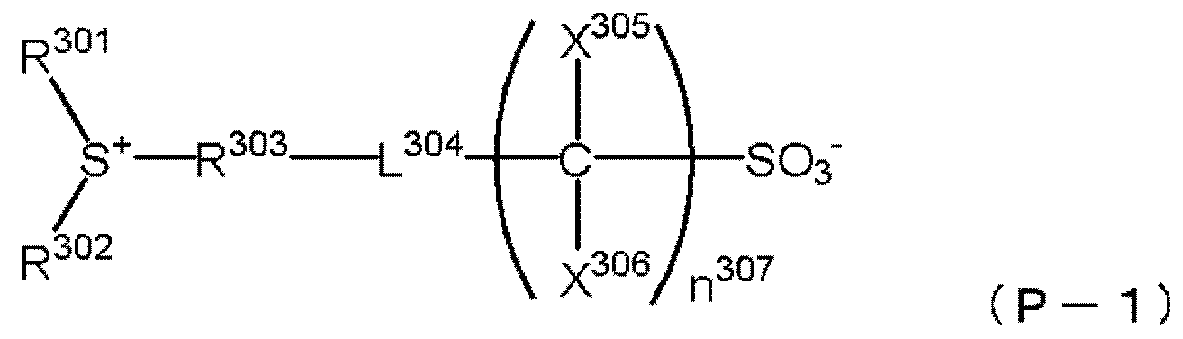

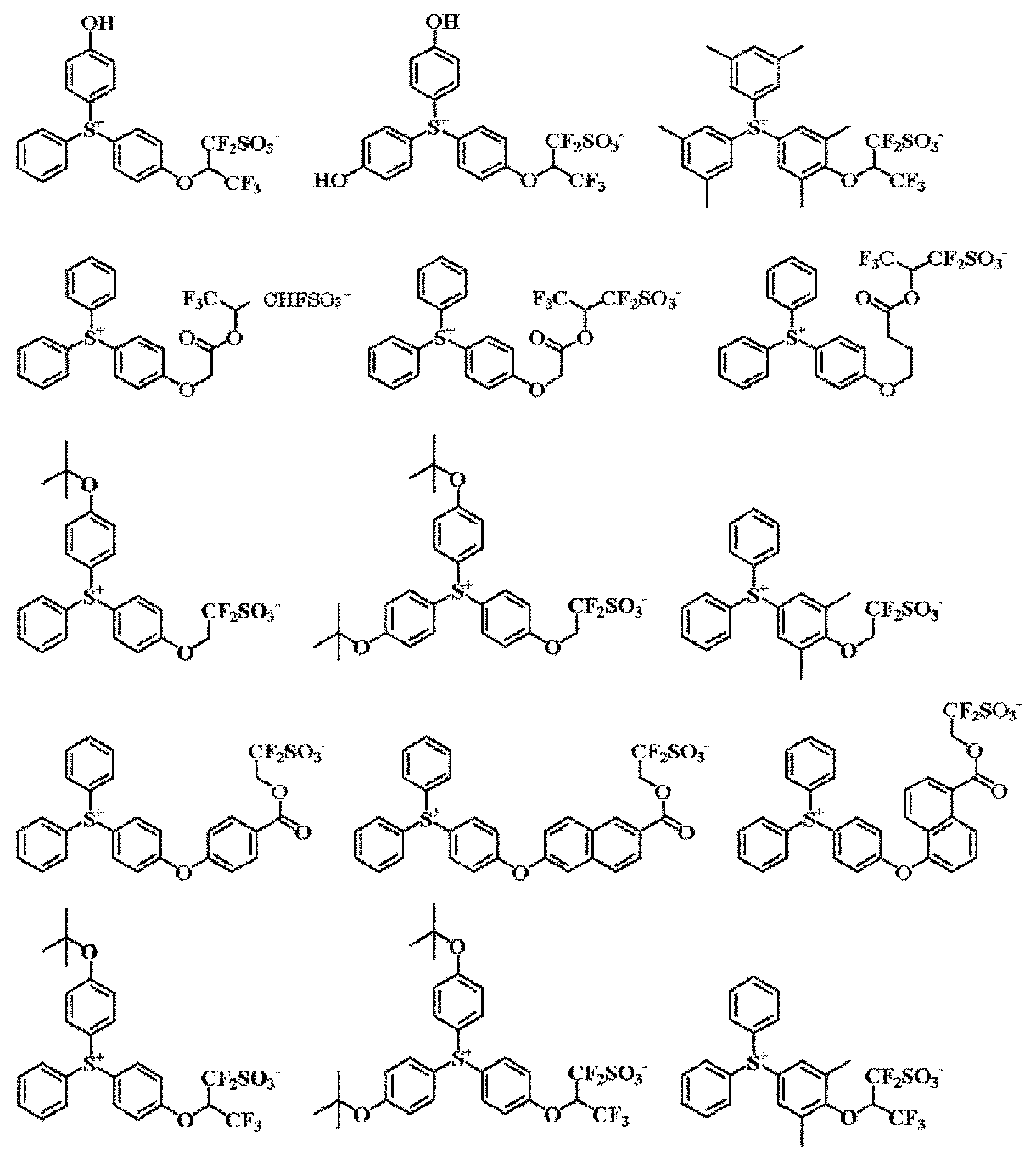

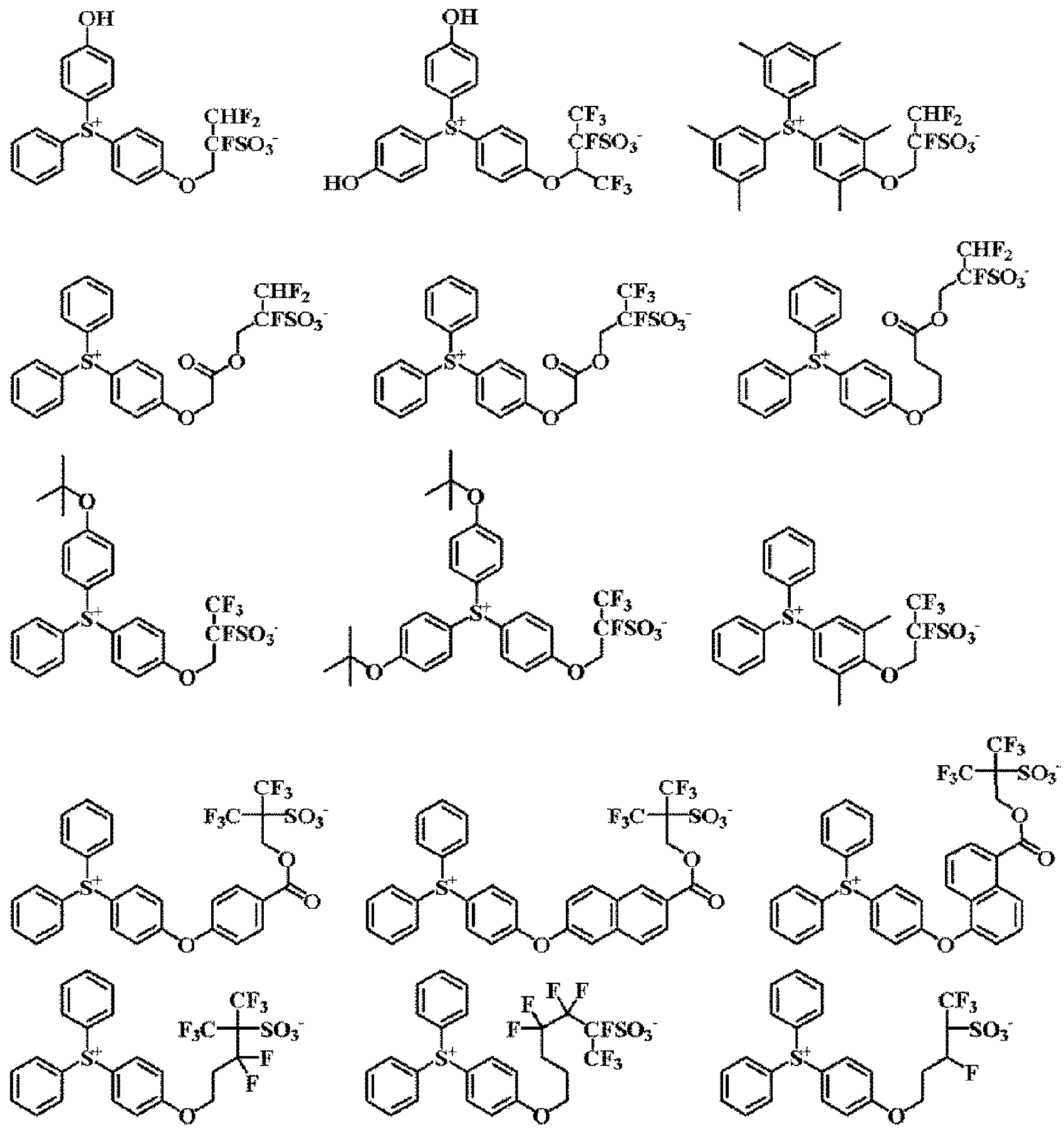

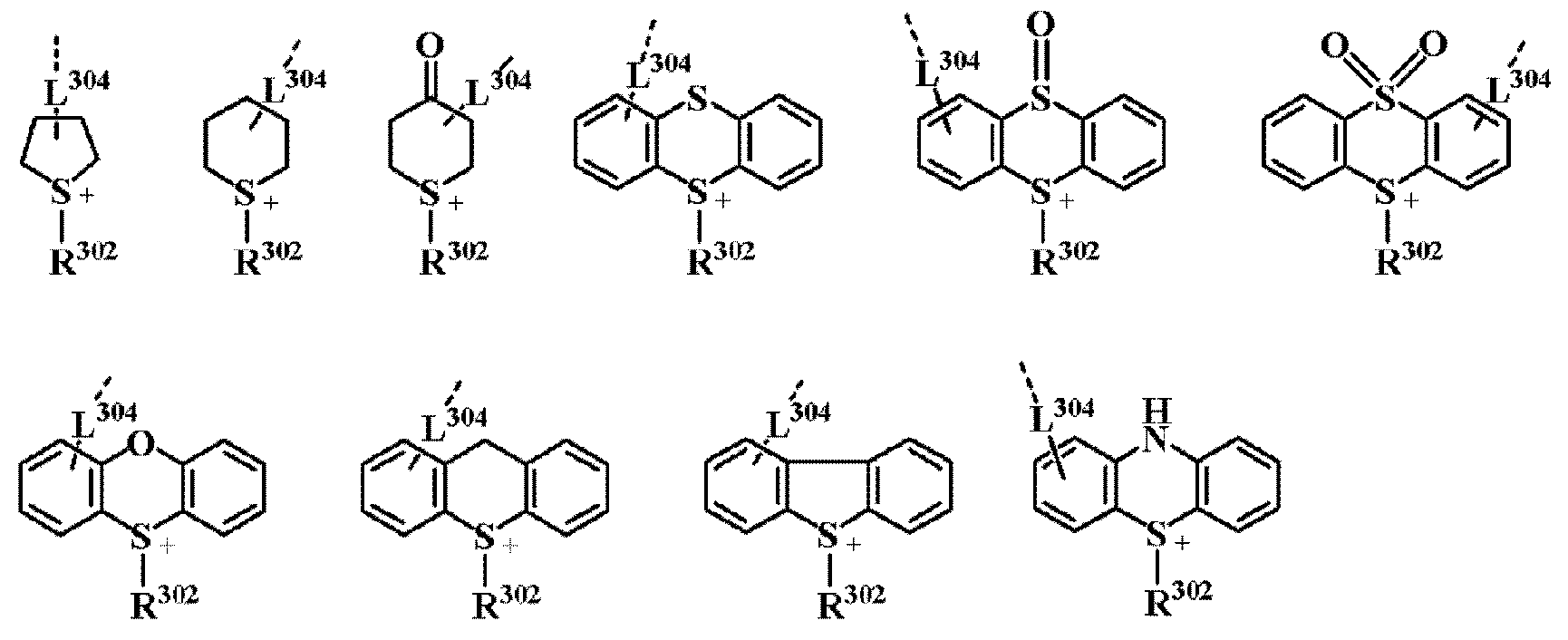

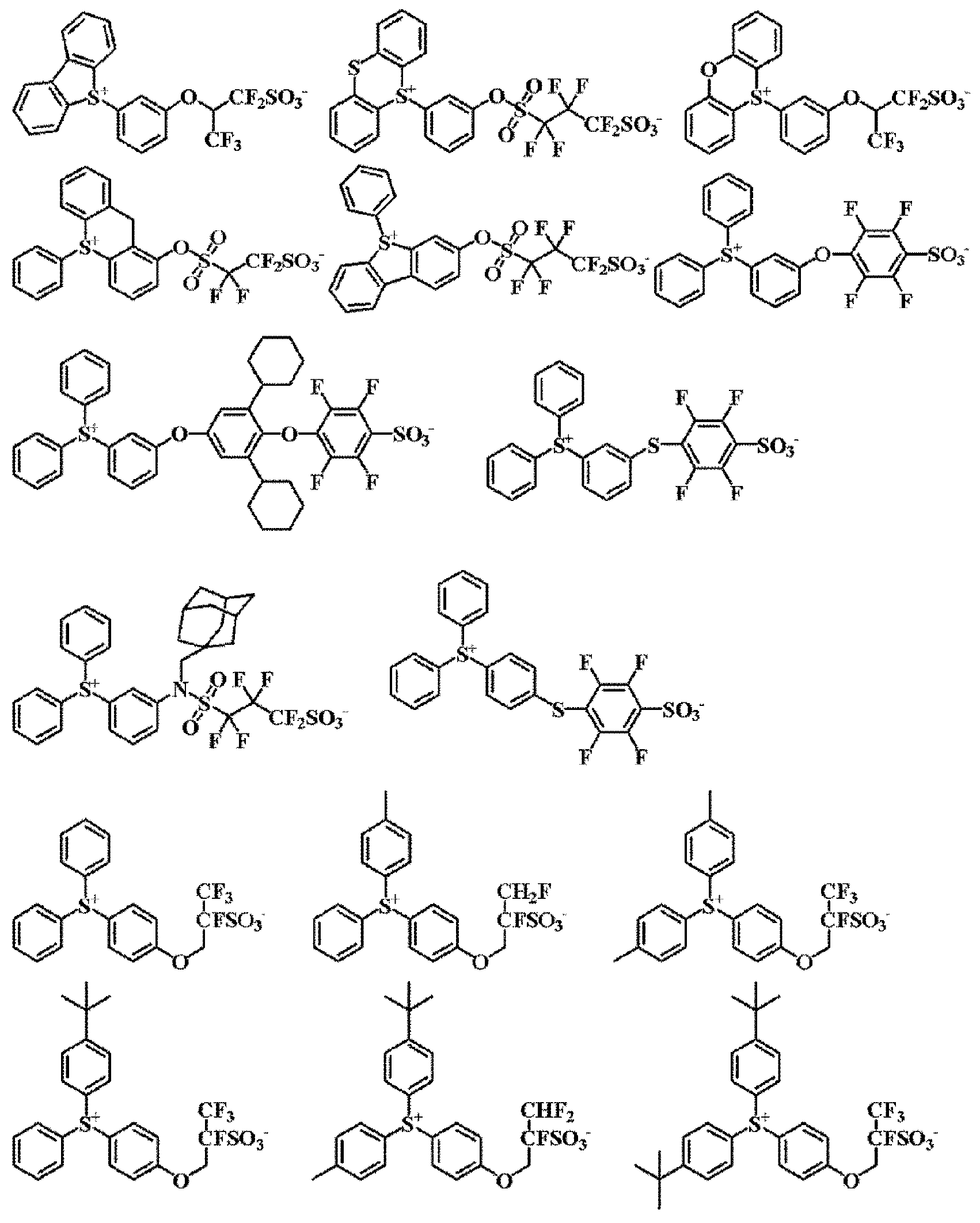

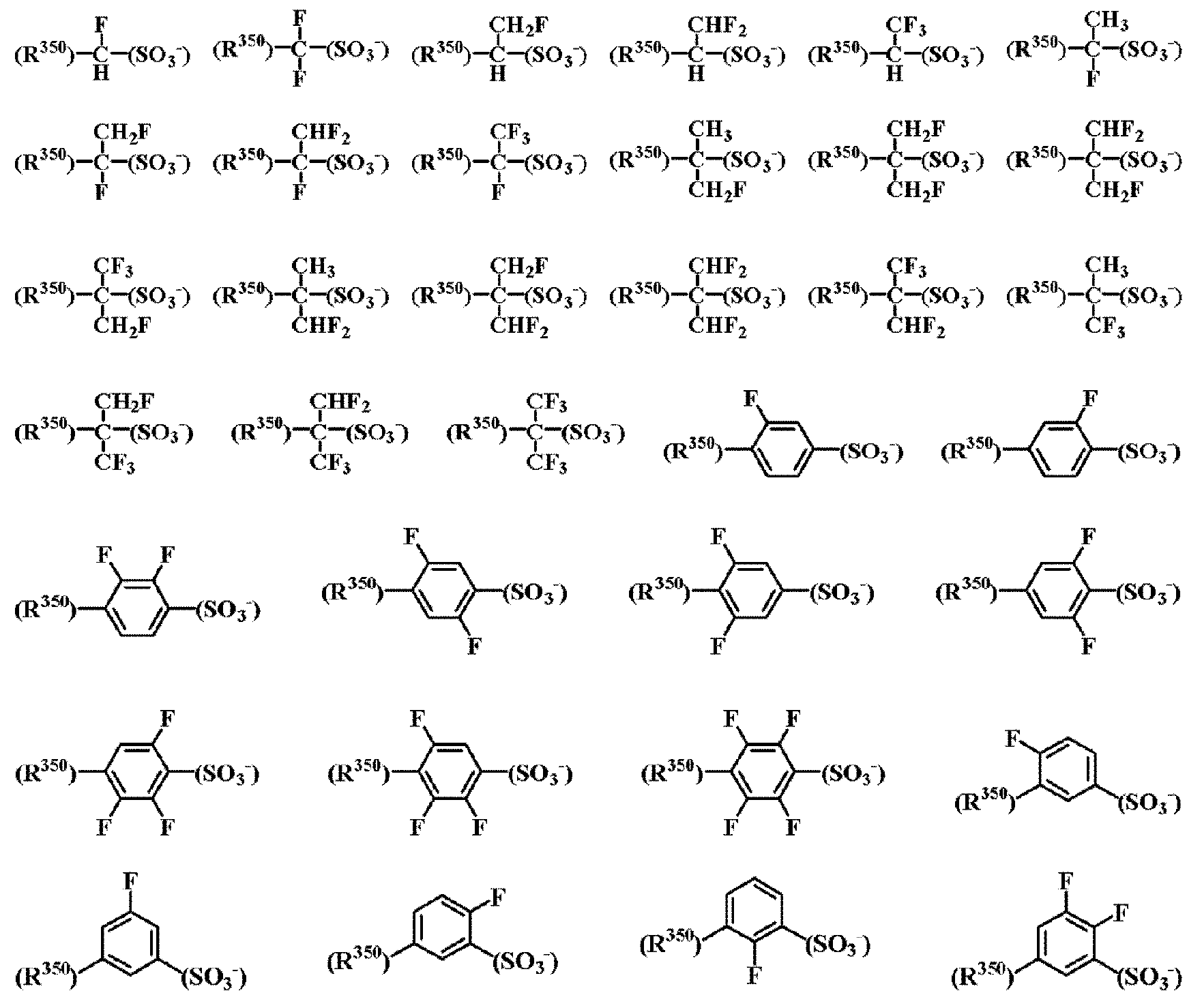

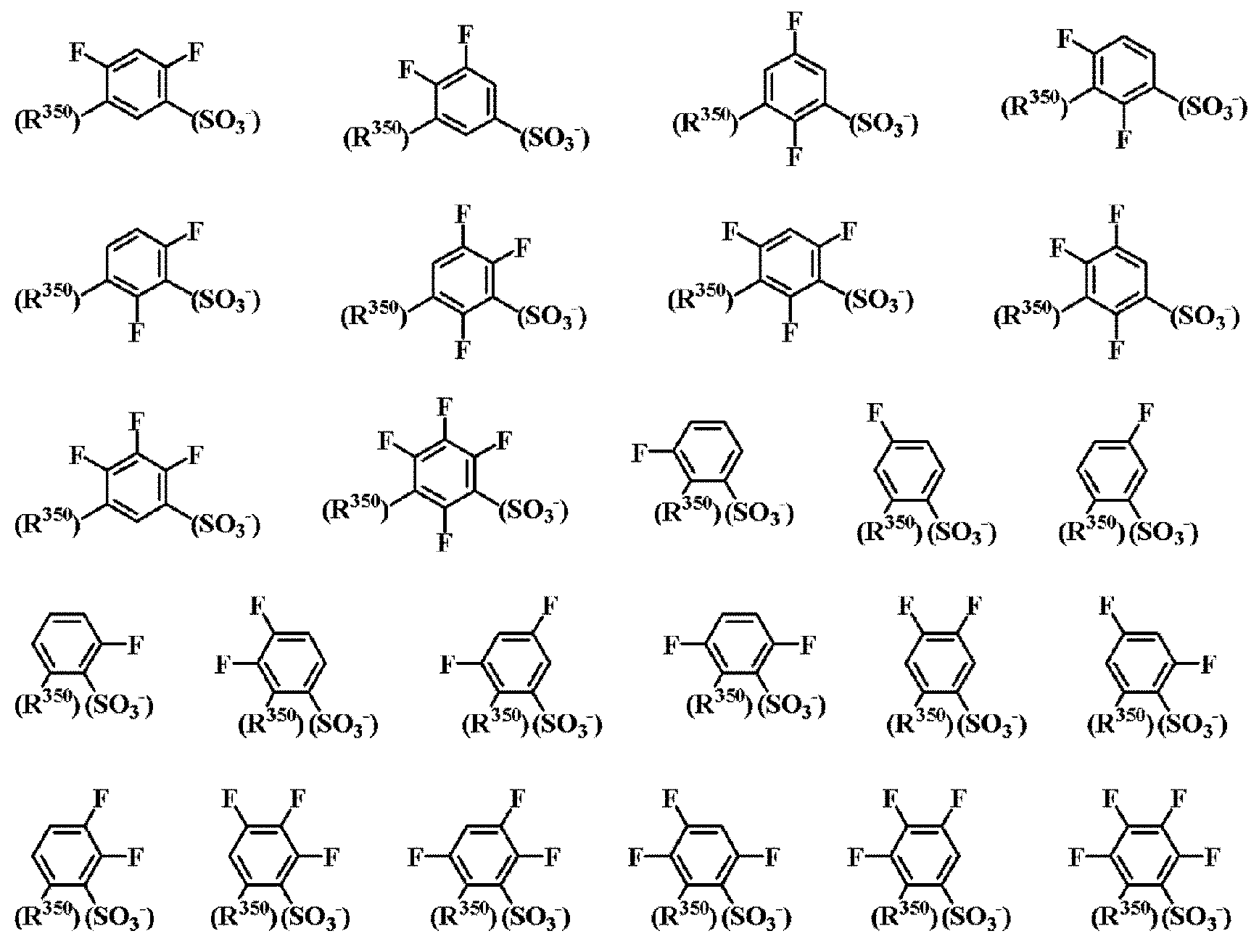

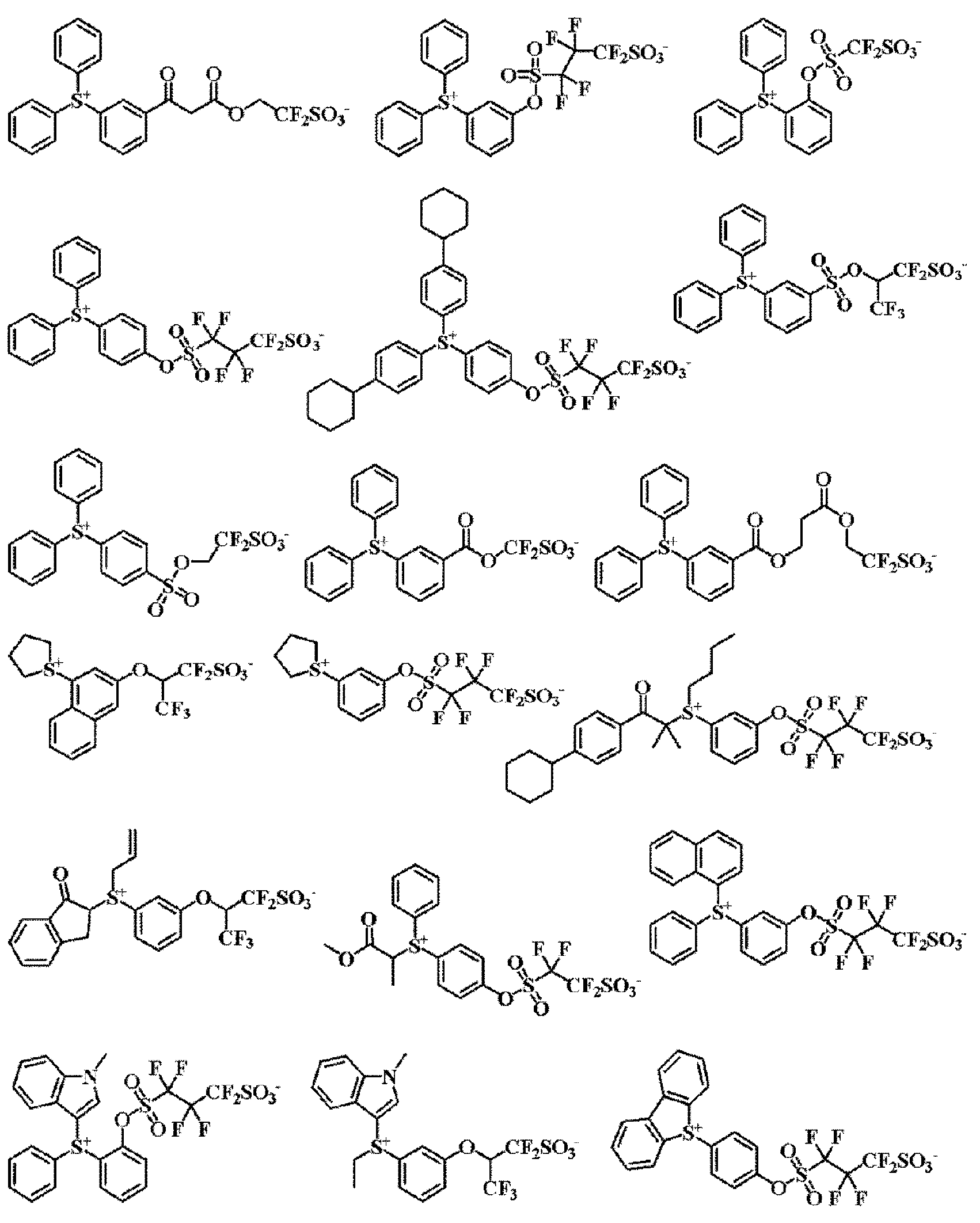

(식 중, R300은 1 또는 2 이상의 불소 원자로 치환된 2가의 유기기, R301 및 R302는 각각 독립적으로 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 1가 탄화수소기를 나타낸다. R303은 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다. 또한, R301과 R302 혹은 R301과 R303은 상호 결합하여 식 중의 황 원자와 함께 고리를 형성하여도 좋다. L304는 단결합 또는 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다.) - 제4항에 있어서, 하기 일반식 (P-0)으로 표시되는 화합물의 1종 이상을 더 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.
(식 중, R300은 1 또는 2 이상의 불소 원자로 치환된 2가의 유기기, R301 및 R302는 각각 독립적으로 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 1가 탄화수소기를 나타낸다. R303은 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다. 또한, R301과 R302 혹은 R301과 R303은 상호 결합하여 식 중의 황 원자와 함께 고리를 형성하여도 좋다. L304는 단결합 또는 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다.) - 제5항에 있어서, 하기 일반식 (P-0)으로 표시되는 화합물의 1종 이상을 더 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.
(식 중, R300은 1 또는 2 이상의 불소 원자로 치환된 2가의 유기기, R301 및 R302는 각각 독립적으로 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 1가 탄화수소기를 나타낸다. R303은 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다. 또한, R301과 R302 혹은 R301과 R303은 상호 결합하여 식 중의 황 원자와 함께 고리를 형성하여도 좋다. L304는 단결합 또는 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다.) - 제6항에 있어서, 하기 일반식 (P-0)으로 표시되는 화합물의 1종 이상을 더 포함하는 것임을 특징으로 하는 규소 함유 막 형성용 조성물.
(식 중, R300은 1 또는 2 이상의 불소 원자로 치환된 2가의 유기기, R301 및 R302는 각각 독립적으로 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 1가 탄화수소기를 나타낸다. R303은 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다. 또한, R301과 R302 혹은 R301과 R303은 상호 결합하여 식 중의 황 원자와 함께 고리를 형성하여도 좋다. L304는 단결합 또는 헤테로 원자로 치환되어 있어도 좋고, 헤테로 원자가 개재하여도 좋은 탄소수 1∼20의 직쇄상, 분기상 또는 환상의 2가 탄화수소기를 나타낸다.) - (1) 피가공체 상에 유기 하층막을 형성하고, 그 위에 제3항 내지 제10항 중 어느 한 항에 기재한 규소 함유 막 형성용 조성물로 규소 함유 중간막을 형성하고, 또한 그 위에 상층 레지스트막을 형성하는 공정,

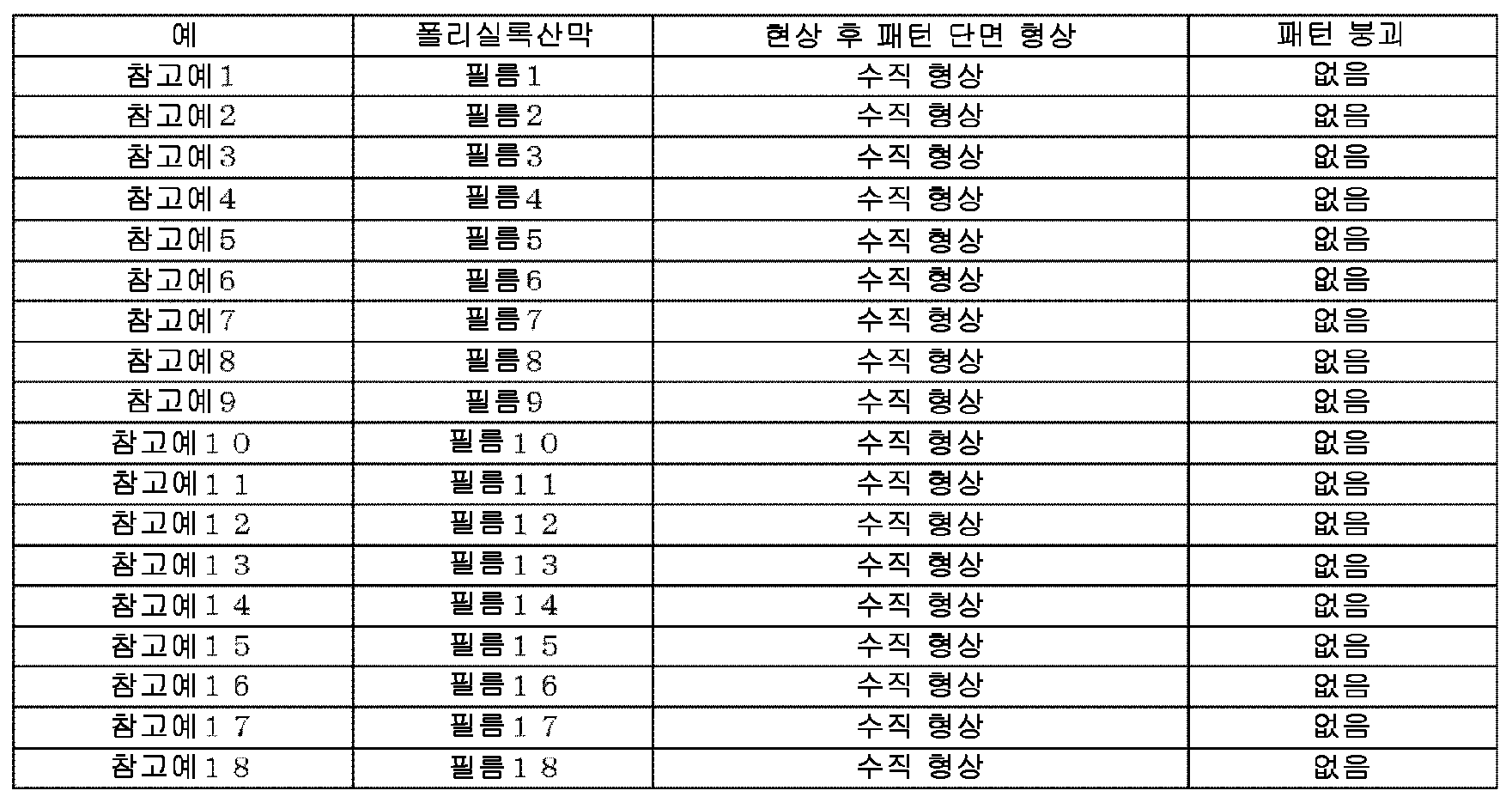

(2) 상기 상층 레지스트막을 노광, 현상하여 상층 레지스트 패턴을 형성하는 공정,
(3) 상기 상층 레지스트 패턴을 마스크로 하여 드라이 에칭으로 규소 함유 중간막에 상기 상층 레지스트 패턴을 전사하고, 또한 상기 상층 레지스트 패턴이 전사된 상기 규소 함유 중간막을 마스크로 하여 드라이 에칭으로 상기 규소 함유 중간막의 일부를 상기 유기 하층막의 상부에 남기고, 상기 유기 하층막에 상기 상층 레지스트 패턴을 전사하여 유기 하층막 패턴을 형성하는 공정,

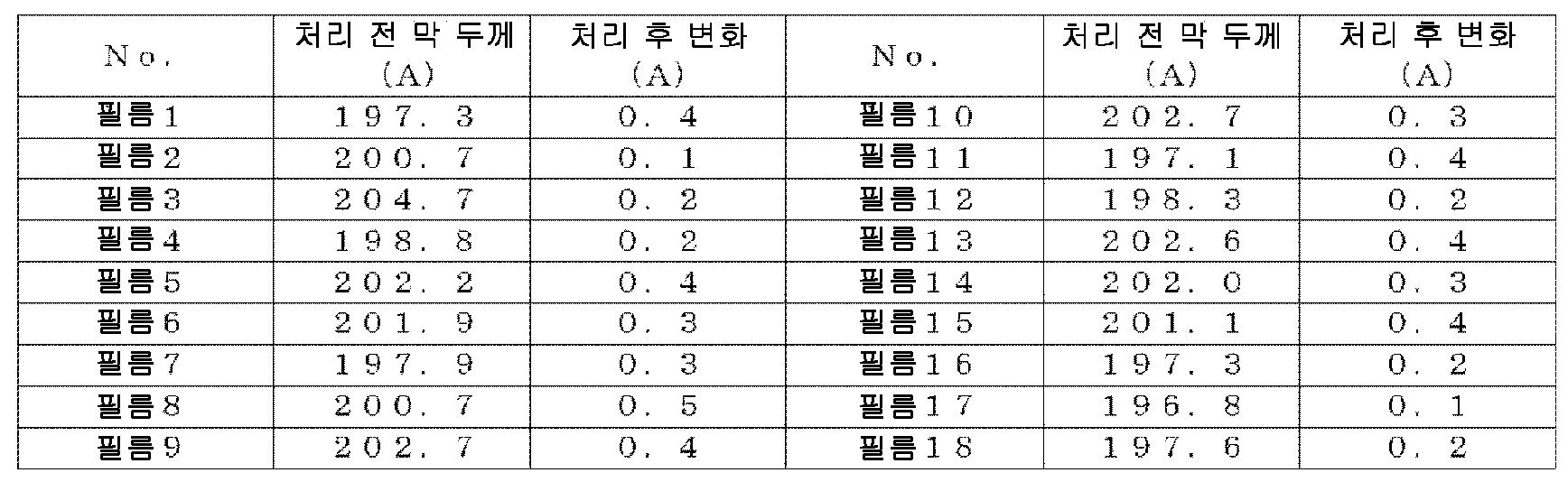

(4) 상기 유기 하층막 패턴 상부에 남은 상기 규소 함유 중간막을 박리액으로 제거하는 공정,
(5) 상기 유기 하층막 패턴을 덮도록 폴리실리콘, 아모르퍼스 실리콘, 산화규소, 질화규소, 산화질화규소, 탄화규소 또는 이들의 복합 재료 중 어느 하나로 이루어진 무기 규소막을 CVD법 또는 ALD법에 의해서 형성하는 공정,
(6) 상기 무기 규소막의 일부를 드라이 에칭으로 제거하여 상기 유기 하층막 패턴의 상부를 노출시키는 공정, 및
(7) 상기 유기 하층막 패턴을 제거하여, 패턴 피치가 상기 상층 레지스트 패턴의 1/2인 무기 규소막 패턴을 형성하는 공정
을 포함하는 것을 특징으로 하는 패턴 형성 방법. - (1) 피가공체 상에 유기 하층막을 형성하고, 그 위에 제11항에 기재한 규소 함유 막 형성용 조성물로 규소 함유 중간막을 형성하고, 또한 그 위에 상층 레지스트막을 형성하는 공정,
(2) 상기 상층 레지스트막을 노광, 현상하여 상층 레지스트 패턴을 형성하는 공정,
(3) 상기 상층 레지스트 패턴을 마스크로 하여 드라이 에칭으로 규소 함유 중간막에 상기 상층 레지스트 패턴을 전사하고, 또한 상기 상층 레지스트 패턴이 전사된 상기 규소 함유 중간막을 마스크로 하여 드라이 에칭으로 상기 규소 함유 중간막의 일부를 상기 유기 하층막의 상부에 남기고, 상기 유기 하층막에 상기 상층 레지스트 패턴을 전사하여 유기 하층막 패턴을 형성하는 공정,
(4) 상기 유기 하층막 패턴 상부에 남은 상기 규소 함유 중간막을 박리액으로 제거하는 공정,
(5) 상기 유기 하층막 패턴을 덮도록 폴리실리콘, 아모르퍼스 실리콘, 산화규소, 질화규소, 산화질화규소, 탄화규소 또는 이들의 복합 재료 중 어느 하나로 이루어진 무기 규소막을 CVD법 또는 ALD법에 의해서 형성하는 공정,
(6) 상기 무기 규소막의 일부를 드라이 에칭으로 제거하여 상기 유기 하층막 패턴의 상부를 노출시키는 공정, 및
(7) 상기 유기 하층막 패턴을 제거하여, 패턴 피치가 상기 상층 레지스트 패턴의 1/2인 무기 규소막 패턴을 형성하는 공정
을 포함하는 것을 특징으로 하는 패턴 형성 방법. - 제12항에 있어서, 상기 공정 (4)에 있어서, 박리액은 불소 이온, 질소 함유 양이온의 어느 한쪽 또는 양쪽을 포함하는 것을 특징으로 하는 패턴 형성 방법.
- 제13항에 있어서, 상기 공정 (4)에 있어서, 박리액은 불소 이온, 질소 함유 양이온의 어느 한쪽 또는 양쪽을 포함하는 것을 특징으로 하는 패턴 형성 방법.
- 제12항에 있어서, 상기 피가공체는, 반도체 장치 기판 또는 이 반도체 장치 기판 상에 금속막, 합금막, 금속탄화막, 금속산화막, 금속질화막, 금속산화탄화막또는 금속산화질화막이 성막된 것을 특징으로 하는 패턴 형성 방법.
- 제13항에 있어서, 상기 피가공체는, 반도체 장치 기판, 또는 이 반도체 장치 기판 상에 금속막, 합금막, 금속탄화막, 금속산화막, 금속질화막, 금속산화탄화막또는 금속산화질화막이 성막된 것을 특징으로 하는 패턴 형성 방법.
- 제12항에 있어서, 상기 피가공체를 구성하는 금속이 규소, 갈륨, 티탄, 텅스텐, 하프늄, 지르코늄, 크롬, 게르마늄, 구리, 은, 금, 인듐, 비소, 팔라듐, 탄탈, 이리듐, 알루미늄, 철, 몰리브덴, 코발트 또는 이들의 합금인 것을 특징으로 하는 패턴 형성 방법.
- 제13항에 있어서, 상기 피가공체를 구성하는 금속이 규소, 갈륨, 티탄, 텅스텐, 하프늄, 지르코늄, 크롬, 게르마늄, 구리, 은, 금, 인듐, 비소, 팔라듐, 탄탈, 이리듐, 알루미늄, 철, 몰리브덴, 코발트 또는 이들의 합금인 것을 특징으로 하는 패턴 형성 방법.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JPJP-P-2019-001763 | 2019-01-09 | ||
| JP2019001763 | 2019-01-09 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| KR20200086641A true KR20200086641A (ko) | 2020-07-17 |
| KR102339758B1 KR102339758B1 (ko) | 2021-12-15 |
Family
ID=69157632
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020200002584A Active KR102339758B1 (ko) | 2019-01-09 | 2020-01-08 | 열경화성 규소 함유 화합물, 규소 함유 막 형성용 조성물 및 패턴 형성 방법 |
Country Status (6)
| Country | Link |
|---|---|
| US (1) | US11485824B2 (ko) |
| EP (1) | EP3680275B1 (ko) |
| JP (1) | JP7360927B2 (ko) |
| KR (1) | KR102339758B1 (ko) |
| CN (1) | CN111423587B (ko) |
| TW (1) | TWI733298B (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20200091357A (ko) * | 2019-01-22 | 2020-07-30 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 |
Families Citing this family (9)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102832294B1 (ko) * | 2018-09-19 | 2025-07-10 | 다우 실리콘즈 코포레이션 | 아릴-작용화된 폴리실록산에서의 아릴 절단 억제 |
| JP7357505B2 (ja) | 2018-11-21 | 2023-10-06 | 信越化学工業株式会社 | ヨウ素含有熱硬化性ケイ素含有材料、これを含むeuvリソグラフィー用レジスト下層膜形成用組成物、及びパターン形成方法 |
| JP7368324B2 (ja) | 2019-07-23 | 2023-10-24 | 信越化学工業株式会社 | ケイ素含有レジスト下層膜形成用組成物及びパターン形成方法 |
| WO2022113781A1 (ja) * | 2020-11-26 | 2022-06-02 | Jsr株式会社 | ケイ素含有組成物及び半導体基板の製造方法 |
| JP7389012B2 (ja) * | 2020-12-23 | 2023-11-29 | 信越化学工業株式会社 | ケイ素含有レジスト下層膜形成用組成物、パターン形成方法及びケイ素化合物 |
| TW202303285A (zh) * | 2021-03-31 | 2023-01-16 | 日商日產化學股份有限公司 | 含矽之光阻下層膜形成用組成物 |
| JP2024116011A (ja) | 2023-02-15 | 2024-08-27 | 信越化学工業株式会社 | パターン形成方法 |
| US20250316492A1 (en) * | 2024-04-04 | 2025-10-09 | Nanya Technology Corporation | Method of manufacturing semiconductor structure |
| CN119376200B (zh) * | 2024-12-31 | 2025-10-28 | 芯越微电子材料(嘉兴)有限公司 | 一种能够保护GaAs和PI衬底的光刻胶剥离液及其应用 |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2008033174A (ja) | 2006-07-31 | 2008-02-14 | Tokyo Ohka Kogyo Co Ltd | パターン形成方法、金属酸化物膜形成用材料およびその使用方法 |
| KR20120122944A (ko) * | 2011-04-28 | 2012-11-07 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 패턴 형성 방법 |
| KR20170062395A (ko) * | 2015-11-27 | 2017-06-07 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 규소 함유 축합물, 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 |
Family Cites Families (24)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5260398A (en) * | 1990-04-05 | 1993-11-09 | The Dow Chemical Company | Aromatic cyanate-siloxane |
| JP4491283B2 (ja) | 2004-06-10 | 2010-06-30 | 信越化学工業株式会社 | 反射防止膜形成用組成物を用いたパターン形成方法 |
| US20060188805A1 (en) * | 2005-02-18 | 2006-08-24 | Fujitsu Limited | Resist pattern thickening material and process for forming resist pattern, and semiconductor device and process for manufacturing the same |
| JP4793592B2 (ja) | 2007-11-22 | 2011-10-12 | 信越化学工業株式会社 | 金属酸化物含有膜形成用組成物、金属酸化物含有膜、金属酸化物含有膜形成基板及びこれを用いたパターン形成方法 |
| JP5336283B2 (ja) | 2008-09-03 | 2013-11-06 | 信越化学工業株式会社 | パターン形成方法 |
| JP5015891B2 (ja) | 2008-10-02 | 2012-08-29 | 信越化学工業株式会社 | 金属酸化物含有膜形成用組成物、金属酸化物含有膜形成基板及びパターン形成方法 |
| JP5015892B2 (ja) | 2008-10-02 | 2012-08-29 | 信越化学工業株式会社 | ケイ素含有膜形成用組成物、ケイ素含有膜形成基板及びパターン形成方法 |
| JP5399347B2 (ja) | 2010-09-01 | 2014-01-29 | 信越化学工業株式会社 | ケイ素含有膜形成用組成物、ケイ素含有膜形成基板及びこれを用いたパターン形成方法 |
| KR20130015145A (ko) | 2011-08-02 | 2013-02-13 | 삼성전자주식회사 | 반도체 소자의 미세 패턴 형성 방법 |
| JP5882776B2 (ja) | 2012-02-14 | 2016-03-09 | 信越化学工業株式会社 | レジスト下層膜形成用組成物、及びパターン形成方法 |
| JP5833492B2 (ja) | 2012-04-23 | 2015-12-16 | 信越化学工業株式会社 | ケイ素化合物、ポリシロキサン化合物、これを含むレジスト下層膜形成用組成物及びパターン形成方法 |
| JP6215777B2 (ja) | 2013-06-27 | 2017-10-18 | 信越化学工業株式会社 | 塗布型bpsg膜形成用組成物、該組成物で膜を形成した基板、及び前記組成物を用いたパターン形成方法 |
| KR101788093B1 (ko) * | 2014-03-19 | 2017-10-19 | 제일모직 주식회사 | 모노머, 상기 모노머를 포함하는 하드마스크 조성물 및 상기 하드마스크 조성물을 사용하는 패턴형성방법 |
| JP6131910B2 (ja) | 2014-05-28 | 2017-05-24 | 信越化学工業株式会社 | レジスト組成物及びパターン形成方法 |
| JP6158754B2 (ja) | 2014-06-04 | 2017-07-05 | 信越化学工業株式会社 | レジスト下層膜形成用組成物、及びパターン形成方法 |
| JP7118580B2 (ja) * | 2014-08-26 | 2022-08-16 | キヤノン株式会社 | 光硬化性組成物、これを用いた硬化物パターンの製造方法、光学部品の製造方法、回路基板の製造方法、およびインプリント用モールドの製造方法 |
| JP6243815B2 (ja) | 2014-09-01 | 2017-12-06 | 信越化学工業株式会社 | 半導体装置基板の製造方法 |
| JP6250514B2 (ja) | 2014-10-03 | 2017-12-20 | 信越化学工業株式会社 | 塗布型bpsg膜形成用組成物、基板、及びパターン形成方法 |
| US9580623B2 (en) | 2015-03-20 | 2017-02-28 | Shin-Etsu Chemical Co., Ltd. | Patterning process using a boron phosphorus silicon glass film |
| KR101751411B1 (ko) * | 2016-02-19 | 2017-07-11 | 엘티씨 (주) | 폴리실세스퀴옥산 수지 조성물 및 이를 포함하는 차광용 블랙 레지스트 조성물 |
| TWI612129B (zh) * | 2016-07-01 | 2018-01-21 | 友達光電股份有限公司 | 液晶配向化合物、液晶面板以及製造液晶面板的方法 |
| JP6743781B2 (ja) * | 2016-08-08 | 2020-08-19 | 信越化学工業株式会社 | レジスト材料及びパターン形成方法 |
| JP6645464B2 (ja) | 2017-03-17 | 2020-02-14 | 信越化学工業株式会社 | レジスト材料及びパターン形成方法 |
| CN111944149A (zh) * | 2019-12-10 | 2020-11-17 | 上海函泰电子科技有限公司 | 笼型聚倍半硅氧烷低聚物、压印型光刻胶及其制备方法 |
-
2019
- 2019-12-17 JP JP2019227279A patent/JP7360927B2/ja active Active
-
2020
- 2020-01-02 US US16/732,687 patent/US11485824B2/en active Active
- 2020-01-07 TW TW109100388A patent/TWI733298B/zh active
- 2020-01-08 KR KR1020200002584A patent/KR102339758B1/ko active Active
- 2020-01-08 CN CN202010017271.3A patent/CN111423587B/zh active Active
- 2020-01-09 EP EP20151022.9A patent/EP3680275B1/en active Active
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2008033174A (ja) | 2006-07-31 | 2008-02-14 | Tokyo Ohka Kogyo Co Ltd | パターン形成方法、金属酸化物膜形成用材料およびその使用方法 |
| KR20120122944A (ko) * | 2011-04-28 | 2012-11-07 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 패턴 형성 방법 |
| KR20170062395A (ko) * | 2015-11-27 | 2017-06-07 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 규소 함유 축합물, 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 |
Non-Patent Citations (3)
| Title |
|---|
| 비특허문헌 1: Proc. SPIE Vol. 5754 p 1508(2005) |
| 비특허문헌 2: J. Vac. Sci. Technol. B17(6), Nov/Dec 1999 |
| 비특허문헌 3: 제4회 액침 심포지움(2007년) 강연 번호; PR-01, 제명; Implementation of immersion lithography to NAND/CMOS device manufacturing |
Cited By (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20200091357A (ko) * | 2019-01-22 | 2020-07-30 | 신에쓰 가가꾸 고교 가부시끼가이샤 | 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 |
| US11385544B2 (en) | 2019-01-22 | 2022-07-12 | Shin-Etsu Chemical Co., Ltd. | Composition for forming silicon-containing resist underlayer film and patterning process |
Also Published As
| Publication number | Publication date |
|---|---|
| TW202031737A (zh) | 2020-09-01 |
| JP2020111727A (ja) | 2020-07-27 |
| US20200216670A1 (en) | 2020-07-09 |
| JP7360927B2 (ja) | 2023-10-13 |
| TWI733298B (zh) | 2021-07-11 |
| KR102339758B1 (ko) | 2021-12-15 |
| CN111423587A (zh) | 2020-07-17 |
| EP3680275B1 (en) | 2024-03-06 |
| US11485824B2 (en) | 2022-11-01 |
| CN111423587B (zh) | 2023-01-31 |
| EP3680275A1 (en) | 2020-07-15 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| KR102339758B1 (ko) | 열경화성 규소 함유 화합물, 규소 함유 막 형성용 조성물 및 패턴 형성 방법 | |
| US12332565B2 (en) | Thermosetting iodine- and silicon-containing material, composition containing the material for forming resist underlayer film for EUV lithography, and patterning process | |
| KR102394299B1 (ko) | 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 | |
| KR101778430B1 (ko) | 패턴 형성 방법 | |
| KR102473605B1 (ko) | 규소 함유 레지스트 하층 막 형성용 조성물 및 패턴 형성 방법 | |
| US12174541B2 (en) | Composition for forming silicon-containing resist underlayer film and patterning process | |
| KR102466095B1 (ko) | 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 | |
| KR102606564B1 (ko) | 규소 함유 레지스트 하층막 형성용 조성물, 패턴 형성 방법 및 규소 화합물 | |
| KR102880723B1 (ko) | 규소 함유 레지스트 하층막 형성용 조성물 및 패턴 형성 방법 | |
| US20250289931A1 (en) | Polyvalent ammonium salt compound, composition for forming silicon-containing resist underlayer film, and patterning process | |
| US20250237953A1 (en) | Silicon-containing sulfonium salt compound, composition for forming a silicon-containing resist underlayer film, and patterning process |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| PA0109 | Patent application |
St.27 status event code: A-0-1-A10-A12-nap-PA0109 |
|
| PA0201 | Request for examination |
St.27 status event code: A-1-2-D10-D11-exm-PA0201 |
|
| PG1501 | Laying open of application |
St.27 status event code: A-1-1-Q10-Q12-nap-PG1501 |
|
| D13-X000 | Search requested |
St.27 status event code: A-1-2-D10-D13-srh-X000 |
|
| D14-X000 | Search report completed |
St.27 status event code: A-1-2-D10-D14-srh-X000 |
|
| E902 | Notification of reason for refusal | ||
| PE0902 | Notice of grounds for rejection |
St.27 status event code: A-1-2-D10-D21-exm-PE0902 |
|
| E13-X000 | Pre-grant limitation requested |
St.27 status event code: A-2-3-E10-E13-lim-X000 |
|
| P11-X000 | Amendment of application requested |
St.27 status event code: A-2-2-P10-P11-nap-X000 |
|
| P13-X000 | Application amended |
St.27 status event code: A-2-2-P10-P13-nap-X000 |
|
| E701 | Decision to grant or registration of patent right | ||
| PE0701 | Decision of registration |
St.27 status event code: A-1-2-D10-D22-exm-PE0701 |
|
| R18-X000 | Changes to party contact information recorded |
St.27 status event code: A-3-3-R10-R18-oth-X000 |
|
| GRNT | Written decision to grant | ||
| PR0701 | Registration of establishment |
St.27 status event code: A-2-4-F10-F11-exm-PR0701 |
|
| PR1002 | Payment of registration fee |
St.27 status event code: A-2-2-U10-U11-oth-PR1002 Fee payment year number: 1 |
|
| PG1601 | Publication of registration |
St.27 status event code: A-4-4-Q10-Q13-nap-PG1601 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 4 |
|
| PR1001 | Payment of annual fee |
St.27 status event code: A-4-4-U10-U11-oth-PR1001 Fee payment year number: 5 |
|
| U11 | Full renewal or maintenance fee paid |
Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE) Year of fee payment: 5 |
|
| P22-X000 | Classification modified |
St.27 status event code: A-4-4-P10-P22-nap-X000 |
