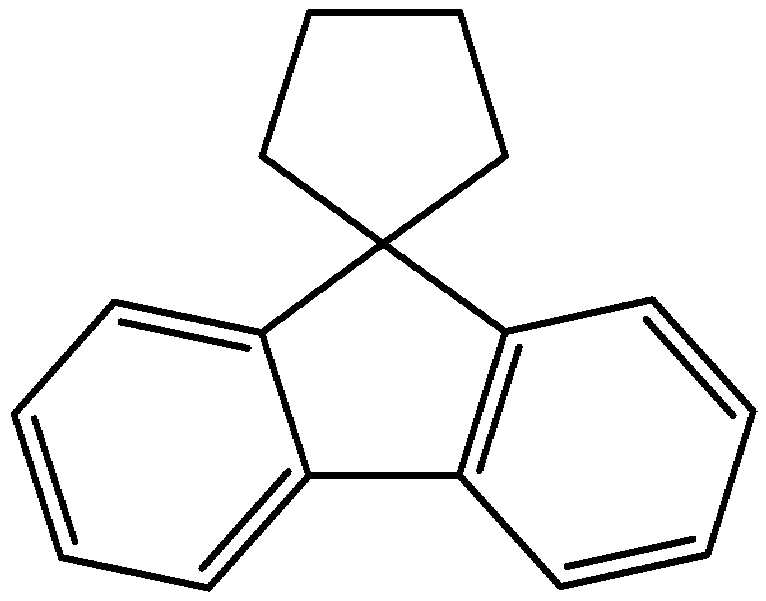

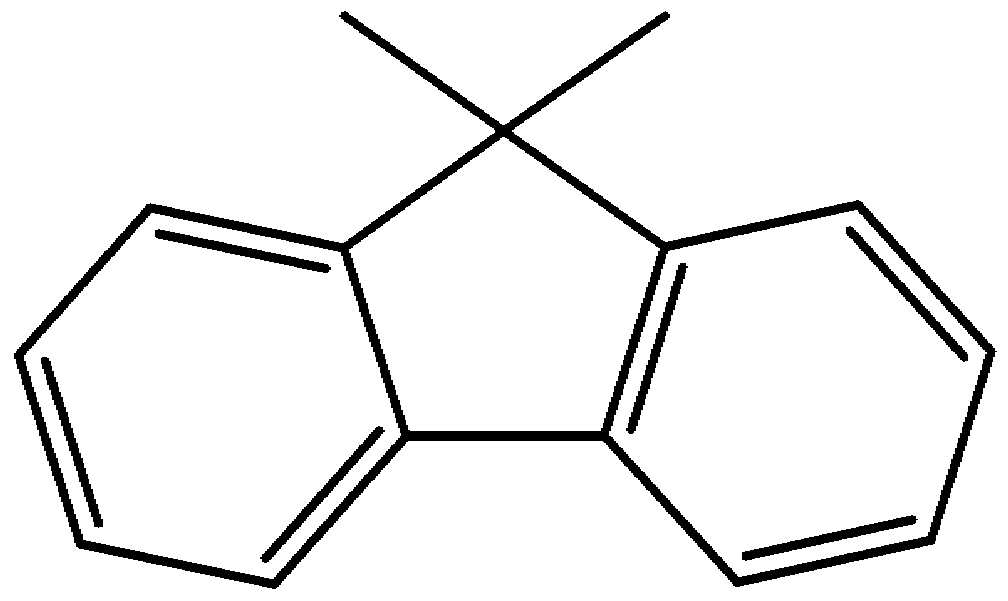

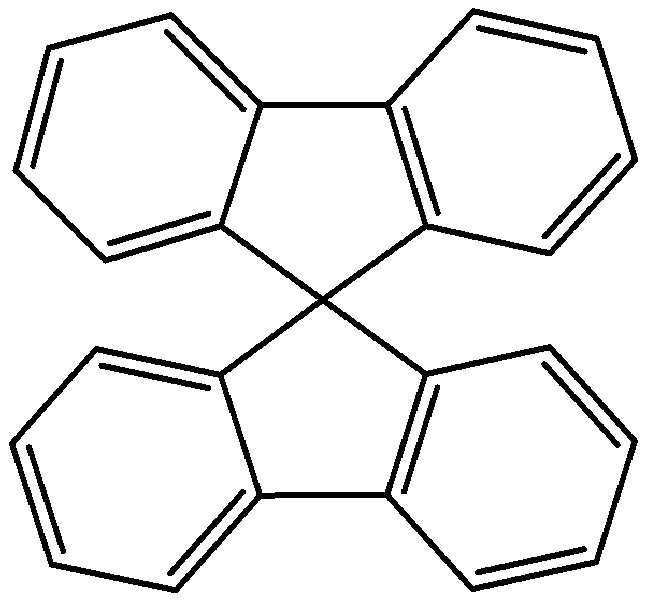

KR20200087906A - 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물 - Google Patents

유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물 Download PDF

Info

Publication number
KR20200087906A
KR20200087906A KR1020190003819A KR20190003819A KR20200087906A KR 20200087906 A KR20200087906 A KR 20200087906A KR 1020190003819 A KR1020190003819 A KR 1020190003819A KR 20190003819 A KR20190003819 A KR 20190003819A KR 20200087906 A KR20200087906 A KR 20200087906A
Authority
KR
South Korea
Prior art keywords
group
substituted
unsubstituted
ring
carbon atoms
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
KR1020190003819A
Other languages
English (en)
Other versions
KR102858390B1 (ko
Inventor
아키노리 야마타니
Original Assignee
삼성디스플레이 주식회사
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 삼성디스플레이 주식회사 filed Critical 삼성디스플레이 주식회사
Priority to KR1020190003819A priority Critical patent/KR102858390B1/ko
Priority to US16/568,068 priority patent/US11825733B2/en
Priority to EP19212247.1A priority patent/EP3680244A1/en
Priority to CN202510224355.7A priority patent/CN120058758A/zh
Priority to CN202010012614.7A priority patent/CN111434666B/zh
Priority to JP2020001960A priority patent/JP2020111569A/ja
Publication of KR20200087906A publication Critical patent/KR20200087906A/ko
Priority to US18/495,661 priority patent/US20240107871A1/en
Priority to JP2024154334A priority patent/JP7841040B2/ja
Priority to KR1020250127073A priority patent/KR20250137096A/ko
Application granted granted Critical
Publication of KR102858390B1 publication Critical patent/KR102858390B1/ko
Active legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F9/00—Compounds containing elements of Groups 5 or 15 of the Periodic Table
    • C07F9/02—Phosphorus compounds
    • C07F9/547—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom
    • C07F9/6564—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms
    • C07F9/6581—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and nitrogen atoms with or without oxygen or sulfur atoms, as ring hetero atoms
    • C07F9/6584—Heterocyclic compounds, e.g. containing phosphorus as a ring hetero atom having phosphorus atoms, with or without nitrogen, oxygen, sulfur, selenium or tellurium atoms, as ring hetero atoms having phosphorus and nitrogen atoms with or without oxygen or sulfur atoms, as ring hetero atoms having one phosphorus atom as ring hetero atom
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/658—Organoboranes
    • H01L51/008—
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F5/00—Compounds containing elements of Groups 3 or 13 of the Periodic Table
    • C07F5/02—Boron compounds
    • C07F5/027—Organoboranes and organoborohydrides
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07F—ACYCLIC, CARBOCYCLIC OR HETEROCYCLIC COMPOUNDS CONTAINING ELEMENTS OTHER THAN CARBON, HYDROGEN, HALOGEN, OXYGEN, NITROGEN, SULFUR, SELENIUM OR TELLURIUM
    • C07F7/00—Compounds containing elements of Groups 4 or 14 of the Periodic Table
    • C07F7/02—Silicon compounds
    • C07F7/08—Compounds having one or more C—Si linkages
    • C07F7/0803—Compounds with Si-C or Si-Si linkages
    • C07F7/081—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te
    • C07F7/0812—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring
    • C07F7/0816—Compounds with Si-C or Si-Si linkages comprising at least one atom selected from the elements N, O, halogen, S, Se or Te comprising a heterocyclic ring said ring comprising Si as a ring atom
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K11/00—Luminescent materials, e.g. electroluminescent or chemiluminescent
    • C09K11/06—Luminescent materials, e.g. electroluminescent or chemiluminescent containing organic luminescent materials
    • H01L51/0094—
    • H01L51/5024—
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers
    • H10K50/12—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers comprising dopants
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/15—Hole transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/14—Carrier transporting layers
    • H10K50/16—Electron transporting layers
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/30—Coordination compounds
    • H10K85/321—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3]
    • H10K85/322—Metal complexes comprising a group IIIA element, e.g. Tris (8-hydroxyquinoline) gallium [Gaq3] comprising boron
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/40—Organosilicon compounds, e.g. TIPS pentacene
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K85/00—Organic materials used in the body or electrodes of devices covered by this subclass
    • H10K85/60—Organic compounds having low molecular weight
    • H10K85/649—Aromatic compounds comprising a hetero atom
    • H10K85/657—Polycyclic condensed heteroaromatic hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1003—Carbocyclic compounds
    • C09K2211/1007—Non-condensed systems
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/1037—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1029—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom
    • C09K2211/104—Heterocyclic compounds characterised by ligands containing one nitrogen atom as the heteroatom with other heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1048—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1051—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with sulfur
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1044—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms
    • C09K2211/1055—Heterocyclic compounds characterised by ligands containing two nitrogen atoms as heteroatoms with other heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • C09K2211/1062—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms with oxygen
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1059—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms
    • C09K2211/107—Heterocyclic compounds characterised by ligands containing three nitrogen atoms as heteroatoms with other heteroatoms
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K2211/00—Chemical nature of organic luminescent or tenebrescent compounds
    • C09K2211/10—Non-macromolecular compounds
    • C09K2211/1018—Heterocyclic compounds
    • C09K2211/1025—Heterocyclic compounds characterised by ligands
    • C09K2211/1074—Heterocyclic compounds characterised by ligands containing more than three nitrogen atoms as heteroatoms
    • C09K2211/1085—Heterocyclic compounds characterised by ligands containing more than three nitrogen atoms as heteroatoms with other heteroatoms
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/10—Triplet emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K2101/00—Properties of the organic materials covered by group H10K85/00
    • H10K2101/20—Delayed fluorescence emission
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10K—ORGANIC ELECTRIC SOLID-STATE DEVICES
    • H10K50/00—Organic light-emitting devices
    • H10K50/10—OLEDs or polymer light-emitting diodes [PLED]
    • H10K50/11—OLEDs or polymer light-emitting diodes [PLED] characterised by the electroluminescent [EL] layers

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Optics & Photonics (AREA)
  • Health & Medical Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Biochemistry (AREA)
  • General Health & Medical Sciences (AREA)
  • Molecular Biology (AREA)
  • Inorganic Chemistry (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

일 실시예의 유기 전계 발광 소자는 제1 전극, 제1 전극 상에 배치된 정공 수송 영역, 정공 수송 영역 상에 배치된 발광층, 발광층 상에 배치된 전자 수송 영역 및 전자 수송 영역 상에 배치된 제2 전극을 포함하고, 발광층은 화학식 1로 표시되는 다환 화합물을 포함하여 높은 발광 효율을 나타낼 수 있다.

Description

유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물{ORGANIC ELECTROLUMINESCENCE DEVICE AND POLYCYCLIC COMPOUND FOR ORGANIC ELECTROLUMINESCENCE DEVICE}
본 발명은 유기 전계 발광 소자 및 이에 사용되는 다환 화합물에 관한 것이다.
최근, 영상 표시 장치로서, 유기 전계 발광 표시 장치(Organic Electroluminescence Display)의 개발이 왕성하게 이루어져 왔다. 유기 전계 발광 표시 장치는 액정 표시 장치 등과는 다르고, 제1 전극 및 제2 전극으로부터 주입된 정공 및 전자를 발광층에 있어서 재결합시킴으로써, 발광층에 있어서 유기 화합물을 포함하는 발광 재료를 발광시켜서 표시를 실현하는 소위 자발광형의 표시 장치이다.
유기 전계 발광 소자를 표시 장치에 응용함에 있어서는, 유기 전계 발광 소자의 저 구동 전압화, 고 발광 효율화 및 장수명화가 요구되고 있으며, 이를 안정적으로 구현할 수 있는 유기 전계 발광 소자용 재료 개발이 지속적으로 요구되고 있다.
특히, 최근에는 고효율 유기 전계 발광 소자를 구현하기 위해 삼중항 상태의 에너지를 이용하는 인광 발광이나, 삼중항 여기자의 충돌에 의해 일중항 여기자가 생성되는 현상(Triplet-triplet annihilation, TTA)를 이용한 지연 형광 발광에 대한 기술이 개발되고 있으며, 지연 형광 현상을 이용한 열 활성 지연 형광(Thermally Activated Delayed Fluorescence, TADF) 재료에 대한 개발이 진행되고 있다.
본 발명의 목적은 장수명, 고효율의 유기 전계 발광 소자 및 이에 사용되는 다환 화합물을 제공하는 것이다.
본 발명의 다른 목적은 열활성 지연 형광 발광 재료를 포함하는 유기 전계 발광 소자 및 열활성 지연 형광 발광 재료로 사용되는 다환 화합물을 제공하는 것이다.
본 발명의 일 실시예는 제1 전극, 제1 전극 상에 제공된 정공 수송 영역, 정공 수송 영역 상에 제공된 발광층, 발광층 상에 제공된 전자 수송 영역, 및 전자 수송 영역 상에 제공된 제2 전극을 포함하고, 발광층은 하기 화학식 1로 표시되는 다환 화합물을 포함하는 유기 전계 발광 소자를 제공한다.
[화학식 1]
Figure pat00001
상기 화학식 1에서, 고리 A 및 고리 B는 각각 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴고리, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고, 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고, Z는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고, Ar1은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고, Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 아미노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
화학식 1의 고리 A 및 고리 B 중 적어도 어느 하나는 하기 화학식 2로 표시될 수 있다.
[화학식 2]
Figure pat00002
상기 화학식 2에서, X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11이고, X 및 Y는 동시에 직접 결합은 아니며, R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
발광층은 지연 형광을 방출하는 유기 전계 발광 소자일 수 있다.
발광층은 호스트 및 도펀트를 포함하는 지연 형광 발광층이고, 상기 도펀트는 상기 다환 화합물을 포함하는 유기 전계 발광 소자일 수 있다.
발광층은 청색광을 방출하는 열활성 지연 형광 발광층인 유기 전계 발광 소자일 수 있다.
화학식 1은 하기 화학식 3으로 표시될 수 있다.
[화학식 3]
Figure pat00003
상기 화학식 3에서, Z'는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고, 고리 L은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고, 고리 A, 고리 B, 및 Z는 화학식 1에서 정의한 바와 동일하다.
화학식 3에서, 상기 Z 및 Z'은 서로 동일한 것일 수 있다.
화학식 1은 하기 화학식 4로 표시될 수 있다.
[화학식 4]
Figure pat00004
상기 화학식 4에서, Z는 B, PO, PS, SiAr5, 또는 GeAr7 이고, 고리 M은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고, Ar1'은 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고, 고리 A, 고리 B, Ar1, Ar5, 및 Ar7은 화학식 1에서 정의한 바와 동일하다.
화학식 1에서 Z는 BAr2일 수 있다.
화학식 1에서 Z는 하기 화학식 5로 표시될 수 있다.
[화학식 5]
Figure pat00005
상기 화학식 5에서, V1 내지 V5는 각각 독립적으로 CR12 또는 N이고, R12는 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
화학식 5의 V1 내지 V5는 각각 독립적으로 CR12이고, R12는 수소 원자, 중수소 원자, 또는 치환 또는 비치환된 탄소수 2 이상 10 이하의 알킬기일 수 있다.
화학식 1의 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 옥사진 또는 치환 또는 비치환된 퓨란일 수 있다.
화학식 1은 하기 화학식 6으로 표시될 수 있다.
[화학식 6]
Figure pat00006
상기 화학식 6에서, A1은 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성하고, n은 0 이상 5 이하의 정수이며, X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11이고, R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성하고, Ar1은 화학식 1에서 정의한 바와 동일하다.
화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 어느 하나일 수 있다.
본 발명의 일 실시예는 화학식 1로 표시되는 다환 화합물을 제공한다.
도 1은 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
도 2는 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
도 3은 본 발명의 일 실시예에 따른 유기 전계 발광 소자를 개략적으로 나타낸 단면도이다.
본 발명은 다양한 변경을 가할 수 있고 여러 가지 형태를 가질 수 있는 바, 특정 실시예들을 도면에 예시하고 본문에 상세하게 설명하고자 한다. 그러나, 이는 본 발명을 특정한 개시 형태에 대해 한정하려는 것이 아니며, 본 발명의 사상 및 기술 범위에 포함되는 모든 변경, 균등물 내지 대체물을 포함하는 것으로 이해되어야 한다.
각 도면을 설명하면서 유사한 참조부호를 유사한 구성요소에 대해 사용하였다. 첨부된 도면에 있어서, 구조물들의 치수는 본 발명의 명확성을 위하여 실제보다 확대하여 도시한 것이다. 제1, 제2 등의 용어는 다양한 구성요소들을 설명하는데 사용될 수 있지만, 상기 구성요소들은 상기 용어들에 의해 한정되어서는 안 된다. 상기 용어들은 하나의 구성요소를 다른 구성요소로부터 구별하는 목적으로만 사용된다. 예를 들어, 본 발명의 권리 범위를 벗어나지 않으면서 제1 구성요소는 제2 구성요소로 명명될 수 있고, 유사하게 제2 구성요소도 제1 구성요소로 명명될 수 있다. 단수의 표현은 문맥상 명백하게 다르게 뜻하지 않는 한, 복수의 표현을 포함한다.
본 출원에서, "포함하다" 또는 "가지다" 등의 용어는 명세서 상에 기재된 특징, 숫자, 단계, 동작, 구성요소, 부품 또는 이들을 조합한 것이 존재함을 지정하려는 것이지, 하나 또는 그 이상의 다른 특징들이나 숫자, 단계, 동작, 구성요소, 부분품 또는 이들을 조합한 것들의 존재 또는 부가 가능성을 미리 배제하지 않는 것으로 이해되어야 한다. 또한, 층, 막, 영역, 판 등의 부분이 다른 부분 "상에" 있다고 할 경우, 이는 다른 부분 "바로 위에" 있는 경우뿐만 아니라 그 중간에 또 다른 부분이 있는 경우도 포함한다.
이하, 도 1 내지 도 3을 참조하여 본 발명의 일 실시예에 따른 유기 전계 발광 소자에 대하여 설명한다.
도 1 내지 도 3을 참조하면, 일 실시예에 따른 유기 전계 발광 소자(10)는 순차적으로 적층된 제1 전극(EL1), 정공 수송 영역(HTR), 발광층(EML), 전자 수송 영역(ETR) 및 제2 전극(EL2)을 포함할 수 있다.
제1 전극(EL1)과 제2 전극(EL2)은 서로 마주하고 배치되며, 제1 전극(EL1)과 제2 전극(EL2) 사이에는 복수의 유기층들이 배치될 수 있다. 복수의 유기층들은 정공 수송 영역(HTR), 발광층(EML), 및 전자 수송 영역(ETR)을 포함할 수 있다. 일 실시예의 유기 전계 발광 소자(10)는 발광층(EML)에 상술한 일 실시예의 다환 화합물을 포함할 수 있다
한편, 도 2는 도 1과 비교하여, 정공 수송 영역(HTR)이 정공 주입층(HIL) 및 정공 수송층(HTL)을 포함하고, 전자 수송 영역(ETR)이 전자 주입층(EIL) 및 전자 수송층(ETL)을 포함하는 일 실시예의 유기 전계 발광 소자(10)의 단면도를 나타낸 것이다. 또한, 도 3은 도 1과 비교하여 정공 수송 영역(HTR)이 정공 주입층(HIL), 정공 수송층(HTL), 및 전자 저지층(EBL)을 포함하고, 전자 수송 영역(ETR)이 전자 주입층(EIL), 전자 수송층(ETL), 및 정공 저지층(HBL)을 포함하는 일 실시예의 유기 전계 발광 소자(10)의 단면도를 나타낸 것이다.
일 실시예의 유기 전계 발광 소자(10)에서 제1 전극(EL1)은 도전성을 갖는다. 제1 전극(EL1)은 금속 합금 또는 도전성 화합물로 형성될 수 있다. 제1 전극(EL1)은 애노드(anode)일 수 있다.
제1 전극(EL1)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다. 제1 전극(EL1)이 투과형 전극인 경우, 제1 전극(EL1)은 투명 금속 산화물, 예를 들어, ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 이루어질 수 있다. 제1 전극(EL1)이 반투과형 전극 또는 반사형 전극인 경우, 제1 전극(EL1)은 Ag, Mg, Cu, Al, Pt, Pd, Au, Ni, Nd, Ir, Cr, Li, Ca, LiF/Ca, LiF/Al, Mo, Ti 또는 이들의 화합물이나 혼합물(예를 들어, Ag와 Mg의 혼합물)을 포함할 수 있다. 또는 상기 예시된 물질로 형성된 반사막이나 반투과막 및 ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 형성된 투명 도전막을 포함하는 복수의 층 구조일 수 있다. 예를 들어, 제1 전극(EL1)은 ITO/Ag/ITO의 복수의 층을 포함하는 것일 수 있다.
정공 수송 영역(HTR)은 제1 전극(EL1) 상에 제공된다. 정공 수송 영역(HTR)은 정공 주입층(HIL), 정공 수송층(HTL), 정공 버퍼층 및 전자 저지층(EBL) 중 적어도 하나를 포함할 수 있다.
정공 수송 영역(HTR)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 정공 수송 영역(HTR)은 정공 주입층(HIL) 또는 정공 수송층(HTL)의 단일층의 구조를 가질 수도 있고, 정공 주입 물질과 정공 수송 물질로 이루어진 단일층 구조를 가질 수도 있다. 또한, 정공 수송 영역(HTR)은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1 전극(EL1)으로부터 차례로 적층된 정공 주입층(HIL)/정공 수송층(HTL), 정공 주입층(HIL)/정공 수송층(HTL)/정공 버퍼층, 정공 주입층(HIL)/정공 버퍼층, 정공 수송층(HTL)/정공 버퍼층, 또는 정공 주입층(HIL)/정공 수송층(HTL)/전자 저지층(EBL)의 구조를 가질 수 있으나, 실시예가 이에 한정되는 것은 아니다.
정공 수송 영역(HTR)은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
일 실시예의 유기 전계 발광 소자(10)의 정공 주입층(HIL)은 공지의 정공 주입 재료를 포함할 수 있다. 예를 들어, 정공 주입층(HIL)은 트리페닐아민 함유 폴리에테르케톤(TPAPEK), 4-이소프로필-4'-메틸디페닐요오드늄테트라키스(펜타플루오로페닐)붕산염(PPBI), N, N'-디페닐-N, N'-비스-[4-(페닐-m-톨릴-아미노)-페닐]-페닐-4, 4'-디아민(DNTPD), 구리 프탈로시아닌 등의 프탈로시아닌 화합물, 4, 4', 4''-트리스(3-메틸 페닐 페닐아미노)트리페닐아민(m-MTDATA), N, N'-디(1-나프틸)-N,N'-디페닐벤지딘(NPB), N,N'-비스(1-나프틸)-N,N'-디페닐-4,4'-디아민(α-NPD), 4,4',4''-트리스{N,N 디페닐 아미노} 트리페닐아민(TDATA), 4,4',4''-트리스(N,N-2-나프틸 페닐아미노)트리페닐아민(2-TNATA), 폴리아닐린/도데실 벤젠 설폰산(PANI/DBSA), 폴리(3,4-에틸렌디옥시티오펜)/폴리(4-스티렌설포네이트)(PEDOT/PSS), 폴리아닐린/캄퍼설폰산(PANI/CSA), 폴리아닐린/폴리(4-스티렌설포네이트)(PANI/PSS), 또는 HAT-CN(dipyrazino[2,3-f: 2',3'-h] quinoxaline-2,3,6,7,10,11-hexacarbonitrile) 등을 포함할 수 있다. 하지만, 실시예가 이에 한정되는 것은 아니다.
일 실시예의 유기 전계 발광 소자(10)의 정공 수송층(HTL)은 공지의 정공 수송 재료를 포함할 수 있다. 예를 들어, 정공 수송층(HTL)은 1,1-비스[(디-4-트릴아미노)페닐]시클로헥산(TAPC), N-페닐카르바졸(N-Phenyl carbazole), 폴리비닐카르바졸(Polyvinyl carbazole) 등의 카르바졸 유도체, N,N'-비스(3-메틸페닐)-N,N'-디페닐-[1,1-비페닐]-4,4'-디아민(TPD), 4,4',4''-트리스(N-카르바졸릴)트리페닐아민(TCTA), 또는 N,N'-디(1-나프틸)-N,N'-디페닐벤지딘(NPB), N,N'-비스(1-나프틸)-N,N'-디페닐-4,4'-디아민(α-NPD) 등을 포함할 수 있다. 하지만, 실시예가 이에 한정되는 것은 아니다.
한편, 정공 수송 영역(HTR)은 전자 저지층(EBL)을 더 포함하고, 전자 저지층(EBL)은 정공 수송층(HTL)과 발광층(EML) 사이에 배치될 수 있다. 전자 저지층(EBL)은 전자 수송 영역(ETR)으로부터 정공 수송 영역(HTR)으로의 전자 주입을 방지하는 역할을 하는 층이다.
전자 저지층(EBL)은 당 기술분야에 알려진 일반적인 재료를 포함할 수 있다. 전자 저지층(EBL)은 예를 들어, N-페닐카바졸, 폴리비닐카바졸 등의 카바졸계 유도체, 플루오렌(fluorine)계 유도체, TPD(N,N'-bis(3-methylphenyl)-N,N'-diphenyl-[1,1-biphenyl]-4,4'-diamine), TCTA(4,4',4"-tris(N-carbazolyl)triphenylamine) 등과 같은 트리페닐아민계 유도체, NPD(N,N'-di(naphthalene-l-yl)-N,N'-diplienyl-benzidine), TAPC(4,4'-Cyclohexylidene bis[N,N-bis(4-methylphenyl)benzenamine]), HMTPD(4,4'-Bis[N,N'-(3-tolyl)amino]-3,3'-dimethylbiphenyl) 또는 mCP 등을 포함할 수 있다. 또한, 전술한 바와 같이, 전자 저지층(EBL)은 본 발명의 일 실시예에 따른 다환 화합물을 포함할 수 있다.
정공 수송 영역(HTR)의 두께는 약 100Å 내지 약 10000Å, 예를 들어, 약 100Å 내지 약 5000Å일 수 있다. 정공 주입층(HIL)의 두께는, 예를 들어, 약 30Å 내지 약 1000Å이고, 정공 수송층(HTL)의 두께는 약 30Å 내지 약 1000Å 일 수 있다. 예를 들어, 전자 저지층(EBL)의 두께는 약 10Å 내지 약 1000Å일 수 있다. 정공 수송 영역(HTR), 정공 주입층(HIL), 정공 수송층(HTL) 및 전자 저지층(EBL)의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승 없이 만족스러운 정도의 정공 수송 특성을 얻을 수 있다.
정공 수송 영역(HTR)은 앞서 언급한 물질 외에, 도전성 향상을 위하여 전하 생성 물질을 더 포함할 수 있다. 전하 생성 물질은 정공 수송 영역(HTR) 내에 균일하게 또는 불균일하게 분산되어 있을 수 있다. 전하 생성 물질은 예를 들어, p-도펀트(dopant)일 수 있다. p-도펀트는 퀴논(quinone) 유도체, 금속 산화물 및 시아노(cyano)기 함유 화합물 중 하나일 수 있으나, 이에 한정되는 것은 아니다. 예를 들어, p-도펀트의 비제한적인 예로는, TCNQ(Tetracyanoquinodimethane) 및 F4-TCNQ(2,3,5,6-tetrafluoro-tetracyanoquinodimethane) 등과 같은 퀴논 유도체, 텅스텐 산화물 및 몰리브덴 산화물 등과 같은 금속 산화물 등을 들 수 있으나, 이에 한정되는 것은 아니다.
앞서 언급한 바와 같이, 정공 수송 영역(HTR)은 정공 주입층(HIL) 및 정공 수송층(HTL) 외에, 정공 버퍼층 및 전자 저지층(EBL) 중 적어도 하나를 더 포함할 수 있다. 정공 버퍼층은 발광층(EML)에서 방출되는 광의 파장에 따른 공진 거리를 보상하여 광 방출 효율을 증가시킬 수 있다. 정공 버퍼층에 포함되는 물질로는 정공 수송 영역(HTR)에 포함될 수 있는 물질을 사용할 수 있다.
발광층(EML)은 정공 수송 영역(HTR) 상에 제공된다. 발광층(EML)의 두께는 예를 들어, 약 100 Å 이상 600 Å 이하일 수 있다. 발광층(EML)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
발광층(EML)은 적색광, 녹색광, 청색광, 백색광, 황색광, 시안광 중 하나를 발광하는 것일 수 있다. 발광층(EML)은 형광 발광 물질 또는 인광 발광 물질을 포함할 수 있다.
일 실시예에서, 발광층(EML)은 형광 발광층일 수 있다. 예를 들어, 발광층(EML)에서 방출된 광 중 일부는 열활성 지연 형광 발광(Thermally Activated Delayed Fluorescence, TADF)에 의한 것일 수 있다. 구체적으로, 발광층(EML)은 열활성 지연 형광 발광하는 발광 성분을 포함하는 것일 수 있으며, 일 실시예에서, 발광층(EML)은 청색광을 방출하는 열활성 지연 형광 발광하는 발광층일 수 있다.
본 명세서에서, -* 는 연결되는 위치를 의미한다.
본 명세서에서, "치환 또는 비치환된"은 중수소 원자, 할로겐 원자, 시아노기, 니트로기, 아민기, 실릴기, 붕소기, 포스핀 옥사이드기, 포스핀 설파이드기, 알킬기, 알케닐기, 아릴기 및 헤테로 고리기로 이루어진 군에서 선택되는 1개 이상의 치환기로 치환 또는 비치환된 것을 의미할 수 있다. 또한, 상기 예시된 치환기 각각은 치환 또는 비치환된 것일 수 있다. 예를 들어, 바이페닐기는 아릴기로 해석될 수도 있고, 페닐기로 치환된 페닐기로 해석될 수도 있다.
본 명세서에서, "인접하는 기와 결합하여 고리를 형성"한다는 인접하는 기와 서로 결합하여 치환 또는 비치환된 탄화수소 고리, 또는 치환 또는 비치환된 헤테로 고리를 형성하는 것을 의미할 수 있다. 탄화수소 고리는 지방족 탄화수소 고리 및 방향족 탄화수소 고리를 포함한다. 헤테로 고리는 지방족 헤테로 고리 및 방향족 헤테로 고리를 포함한다. 탄화수소 고리 및 헤테로 고리는 단환 또는 다환일 수 있다. 또한, 인접하는 기와 결합하여 형성된 고리는 다른 고리와 연결되어 스피로 구조를 형성하는 것일 수도 있다.
본 명세서에서, "인접하는 기"는 해당 치환기가 치환된 원자와 직접 연결된 원자에 치환된 치환기, 해당 치환기가 치환된 원자에 치환된 다른 치환기 또는 해당 치환기와 입체구조적으로 가장 인접한 치환기를 의미할 수 있다. 예컨대, 1,2-디메틸벤젠(1,2-dimethylbenzene)에서 2개의 메틸기는 서로 "인접하는 기"로 해석될 수 있고, 1,1-디에틸시클로펜테인(1,1-diethylcyclopentene)에서 2개의 에틸기는 서로 "인접하는 기"로 해석될 수 있다.
본 명세서에서, 할로겐 원자의 예로는 불소 원자, 염소 원자, 브롬 원자 또는 요오드 원자가 있다.
본 명세서에서, 알킬기는 직쇄, 분지쇄 또는 고리형일 수 있다. 알킬기의 탄소수는 1 이상 50 이하, 1 이상 30 이하, 1 이상 20 이하, 1 이상 10 이하 또는 1 이상 6 이하이다. 알킬기의 예로는 메틸기, 에틸기, n-프로필기, 이소프로필기, n-부틸기, s-부틸기, t-부틸기, i-부틸기, 2- 에틸부틸기, 3, 3-디메틸부틸기, n-펜틸기, i-펜틸기, 네오펜틸기, t-펜틸기, 시클로펜틸기, 1-메틸펜틸기, 3-메틸펜틸기, 2-에틸펜틸기, 4-메틸-2-펜틸기, n-헥실기, 1-메틸헥실기, 2-에틸헥실기, 2-부틸헥실기, 시클로헥실기, 4-메틸시클로헥실기, 4-t-부틸시클로헥실기, n-헵틸기, 1-메틸헵틸기, 2,2-디메틸헵틸기, 2-에틸헵틸기, 2-부틸헵틸기, n-옥틸기, t-옥틸기, 2-에틸옥틸기, 2-부틸옥틸기, 2-헥실옥틸기, 3,7-디메틸옥틸기, 시클로옥틸기, n-노닐기, n-데실기, 아다만틸기, 2-에틸데실기, 2-부틸데실기, 2-헥실데실기, 2-옥틸데실기, n-운데실기, n-도데실기, 2-에틸도데실기, 2-부틸도데실기, 2-헥실도데실기, 2-옥틸도데실기, n-트리데실기, n-테트라데실기, n-펜타데실기, n-헥사데실기, 2-에틸헥사데실기, 2-부틸헥사데실기, 2-헥실헥사데실기, 2-옥틸헥사데실기, n-헵타데실기, n-옥타데실기, n-노나데실기, n-이코실기, 2-에틸이코실기, 2-부틸이코실기, 2-헥실이코실기, 2-옥틸이코실기, n-헨이코실기, n-도코실기, n-트리코실기, n-테트라코실기, n-펜타코실기, n-헥사코실기, n-헵타코실기, n-옥타코실기, n-노나코실기, 및 n-트리아콘틸기 등을 들 수 있지만, 이들에 한정되지 않는다.
본 명세서에서, 아릴기는 방향족 탄화수소 고리로부터 유도된 임의의 작용기 또는 치환기를 의미한다. 아릴기는 단환식 아릴기 또는 다환식 아릴기일 수 있다. 아릴기의 고리 형성 탄소수는 6 이상 30 이하, 6 이상 20 이하, 또는 6 이상 15 이하일 수 있다. 아릴기의 예로는 페닐기, 나프틸기, 플루오레닐기, 안트라세닐기, 페난트릴기, 바이페닐기, 터페닐기, 쿼터페닐기, 퀸크페닐기, 섹시페닐기, 트리페닐에닐기, 피레닐기, 벤조 플루오란테닐기, 크리세닐기 등을 예시할 수 있지만, 이들에 한정되지 않는다.
본 명세서에서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수도 있다. 플루오레닐기가 치환되는 경우의 예시는 하기와 같다. 다만, 이에 의하여 한정되는 것은 아니다.
Figure pat00007
Figure pat00008
Figure pat00009
Figure pat00010
본 명세서에서, 헤테로아릴기는 이종 원소로 O, N, P, Si 및 S 중 1개 이상을 포함하는 헤테로아릴기일 수 있다. 헤테로아릴기의 고리 형성 탄소수는 2 이상 30 이하 또는 2 이상 20 이하이다. 헤테로아릴기는 단환식 헤테로아릴기 또는 다환식 헤테로아릴기일 수 있다. 다환식 헤테로아릴기는 예를 들어, 2환 또는 3환 구조를 갖는 것일 수 있다. 헤테로아릴기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 트리아졸기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 페녹사질기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, N-아릴카바졸기, N-헤테로아릴카바졸기, N-알킬카바졸기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오페닐기, 티에노티오펜기, 벤조퓨라닐기, 페난트롤린기, 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기, 디벤조실롤기 및 디벤조퓨라닐기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 실릴기는 알킬 실릴기 및 아릴 실릴기를 포함한다. 실릴기의 예로는 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나, 이들에 한정되지 않는다.
본 명세서에서, 아민기의 탄소수는 특별히 한정되지 않으나, 1 이상 30 이하일 수 있다. 아민기는 알킬 아민기 및 아릴 아민기를 포함할 수 있다. 아민기의 예로는 메틸아민기, 디메틸아민기, 페닐아민기, 나프틸아민기, 9-메틸-안트라세닐아민기, 트리페닐아민기 등이 있으나, 이들에 한정되지 않는다.
일 실시예에서, 발광층(EML)은 화학식 1로 표시되는 다환 화합물을 포함한다.
[화학식 1]
Figure pat00011
화학식 1에서, 고리 A 및 고리 B는 각각 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴고리, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이다.
한편, 화학식 1에서, 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이며, 고리 A 및 고리 B가 모두 헤테로아릴고리가 아닌 경우 분자 안정성이 낮아져 유기 전계 발광 소자에 적용 시 발광 효율 또는 수명이 저하될 수 있다.
화학식 1에서, Z는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이다.
화학식 1에서, Ar1은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이다.
화학식 1에서, Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 아미노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
일 실시예에서, 화학식 1의 고리 A 및 고리 B 중 적어도 어느 하나는 하기 화학식 2로 표시될 수 있다.
[화학식 2]
Figure pat00012
화학식 2에서, Ar1 및 Ar2는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기일 화학식 2에서, X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11일 수 있다.
화학식 2에서, R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
한편, 화학식 2는 화학식 1의 고리 A 및 고리 B 중 어느 하나가 헤테로 아릴고리인 경우의 일 실시예를 나타내며, 화학식 2의 X 및 Y가 동시에 직접 결합인 경우는 제외한다.
일 실시예에서, 화학식 1의 Ar1이 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성할 수 있다.
일 실시예에서, 화학식 1의 Ar1이 인접하는 기와 결합하여 고리를 형성하는 아릴기 또는 헤테로아릴기인 경우, 화학식 1은 하기 화학식 3으로 표시될 수 있다.
[화학식 3]
Figure pat00013
화학식 3에서, Z'는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 일 수 있다.
화학식 3에서, 고리 L는 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기일 수 있다.
화학식 3에서, 고리 A, 고리 B, 및 Z는 화학식 1에서 정의한 바와 동일하다.
일 실시예에서, 화학식 3의 Z 및 Z'은 서로 동일한 것일 수 있다.
일 실시예에서, 화학식 1의 Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성할 수 있다.
일 실시예에서, 화학식 1의 Ar2 내지 Ar8은 각각 독립적으로 인접하는 기와 결합하여 고리를 형성하는 아릴기 또는 헤테로아릴기인 경우, 화학식 1은 하기 화학식 4로 표시될 수 있다.
[화학식 4]
Figure pat00014
화학식 4에서, Z는 B, PO, PS, SiAr5, 또는 GeAr7 일 수 있다.
화학식 4에서, 고리 M은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기일 수 있다.
화학식 4에서, Ar1'은 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기일 수 있다.
화학식 4에서, 고리 A, 고리 B, Ar1, Ar5, 및 Ar7은 화학식 1에서 정의한 바와 동일하다.
일 실시예에서, 화학식 1의 Z는 BAr2일 수 있다.
일 실시예에서, 화학식 1의 Z가 BAr2인 경우, Z는 하기 화학식 5로 표시될 수 있다.
[화학식 5]

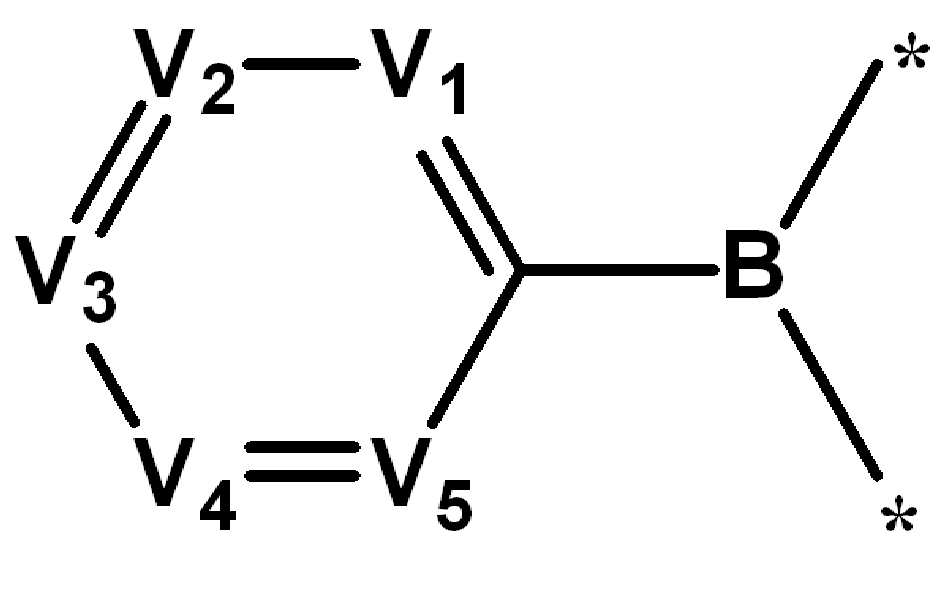

Figure pat00015
화학식 5에서, V1 내지 V5는 각각 독립적으로 CR12 또는 N일 수 있다. 한편, V1 내지 V5 중 적어도 어느 하나는 CR12 일 수 있다.
화학식 5에서, R12는 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성할 수 있다.
일 실시예에서, 화학식 5의 V1 내지 V5는 각각 독립적으로 CR12이고, R12는 수소 원자, 중수소 원자, 또는 치환 또는 비치환된 탄소수 2 이상 10 이하의 알킬기일 수 있다.
일 실시예에서, 화학식 1의 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 옥사진 또는 치환 또는 비치환된 퓨란일 수 있다.
일 실시예에서, 화학식 1은 하기 화학식 6으로 표시될 수 있다.
[화학식 6]
Figure pat00016
화학식 6에서, A1은 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성할 수 있다.
화학식 6에서, n은 0 이상 5 이하의 정수일 수 있다. 한편, n이 2 이상일 경우, 복수의 A1은 서로 동일하거나 상이하다.
화학식 6에서, X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11일 수 있다.
화학식 6에서, R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성할 수 있다.
화학식 6에서, Ar1은 화학식 1에서 정의한 바와 동일하다.
화학식 1로 표시되는 일 실시예의 다환 화합물은 지연 형광 발광 재료일 수 있다. 일 실시예의 다환 화합물은 열활성 지연 형광(Thermally Activated Delayed Fluorescence) 재료일 수 있다.
예를 들어, 화학식 1로 표시되는 다환 화합물은 일중항 에너지 준위(S1)와 삼중항 에너지 준위(T1) 차이가 작아 열활성 지연 형광 발광 재료로 사용될 수 있다. 구체적으로,
화학식 1로 표시되는 일 실시예의 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 어느 하나로 표시되는 것일 수 있다.
[화합물군 1]

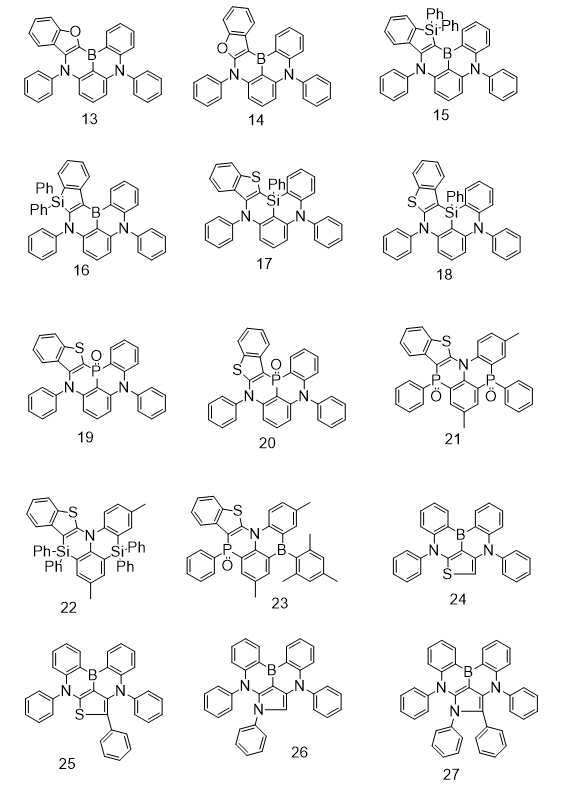

Figure pat00017
Figure pat00018
상술한 화학식 1로 표시된 다환 화합물은 일 실시예의 유기 전계 발광 소자(10)에 사용되어 유기 전계 발광 소자의 효율 및 수명을 개선시킬 수 있다. 구체적으로, 상술한 화학식 1로 표시된 다환 화합물은 일 실시예의 유기 전계 발광 소자(10)의 발광층(EML)에 사용되어 유기 전계 발광 소자의 발광 효율 및 수명을 개선시킬 수 있다.
일 실시예에서, 발광층(EML)은 호스트 및 도펀트를 포함하며, 호스트는 지연 형광 발광용 호스트이고, 도펀트는 지연 형광 발광용 도펀트일 수 있다. 한편, 화학식 1로 표시되는 일 실시예의 다환 화합물은 발광층(EML)의 도펀트 재료로 포함될 수 있다. 예를 들어, 화학식 1로 표시되는 일 실시예의 다환 화합물은 TADF 도펀트로 사용되는 것일 수 있다.
한편, 일 실시예에서 발광층(EML)은 공지의 호스트 재료를 포함할 수 있다. 예를 들어, 일 실시예에서 발광층(EML)은 호스트 재료로, Alq3(tris(8-hydroxyquinolino)aluminum), CBP(4,4'-bis(N-carbazolyl)-1,1'-biphenyl), PVK(poly(n-vinylcabazole), ADN(9,10-di(naphthalene-2-yl)anthracene), TCTA(4,4',4''-Tris(carbazol-9-yl)-triphenylamine), TPBi(1,3,5-tris(N-phenylbenzimidazole-2-yl)benzene), TBADN(3-tert-butyl-9,10-di(naphth-2-yl)anthracene), DSA(distyrylarylene), CDBP(4,4'-bis(9-carbazolyl)-2,2'-dimethyl-biphenyl), MADN(2-Methyl-9,10-bis(naphthalen-2-yl)anthracene), DPEPO (bis[2-(diphenylphosphino)phenyl] ether oxide), CP1 (Hexaphenyl cyclotriphosphazene), UGH2 (1,4-Bis(triphenylsilyl)benzene), DPSiO3 (Hexaphenylcyclotrisiloxane), DPSiO4 (Octaphenylcyclotetra siloxane), 또는 PPF (2,8-Bis(diphenylphosphoryl)dibenzofuran) 등을 포함할 수 있다. 하지만, 실시예가 이에 한정되는 것은 아니며, 제시된 호스트 재료 이외에 공지의 지연 형광 발광 호스트 재료가 포함될 수 있다.
한편, 일 실시예의 유기 전계 발광 소자(10)에서 발광층(EML)은 공지의 도펀트 재료를 더 포함할 수 있다. 일 실시예에서 발광층(EML)은 도펀트로 스티릴 유도체(예를 들어, 1, 4-bis[2-(3-N-ethylcarbazoryl)vinyl]benzene(BCzVB), 4-(di-p-tolylamino)-4'-[(di-p-tolylamino)styryl]stilbene(DPAVB), N-(4-((E)-2-(6-((E)-4-(diphenylamino)styryl)naphthalen-2-yl)vinyl)phenyl)-N-phenylbenzenamine(N-BDAVBi), 페릴렌 및 그 유도체(예를 들어, 2, 5, 8, 11-Tetra-t-butylperylene(TBP)), 피렌 및 그 유도체(예를 들어, 1, 1-dipyrene, 1, 4-dipyrenylbenzene, 1, 4-Bis(N, N-Diphenylamino)pyrene) 등의 2,5,8,11-Tetra-t-butylperylene(TBP)) 등을 포함할 수 있다.
다시 도 1 내지 도 3을 참조하면, 일 실시예의 유기 전계 발광 소자(10)에서 전자 수송 영역(ETR)은 발광층(EML) 상에 제공된다. 전자 수송 영역(ETR)은, 전자 저지층, 전자 수송층(ETL) 및 전자 주입층(EIL) 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
전자 수송 영역(ETR)은 단일 물질로 이루어진 단일층, 복수의 서로 다른 물질로 이루어진 단일층 또는 복수의 서로 다른 물질로 이루어진 복수의 층을 갖는 다층 구조를 가질 수 있다.
예를 들어, 전자 수송 영역(ETR)은 전자 주입층(EIL) 또는 전자 수송층(ETL)의 단일층의 구조를 가질 수도 있고, 전자 주입 물질과 전자 수송 물질로 이루어진 단일층 구조를 가질 수도 있다. 또한, 전자 수송 영역(ETR)은, 복수의 서로 다른 물질로 이루어진 단일층의 구조를 갖거나, 제1 전극(EL1)으로부터 차례로 적층된 전자 수송층(ETL)/전자 주입층(EIL), 정공 저지층/전자 수송층(ETL)/전자 주입층(EIL) 구조를 가질 수 있으나, 이에 한정되는 것은 아니다. 전자 수송 영역(ETR)의 두께는 예를 들어, 약 100Å 내지 약 1500Å인 것일 수 있다.
전자 수송 영역(ETR)은, 진공 증착법, 스핀 코팅법, 캐스트법, LB법(Langmuir-Blodgett), 잉크젯 프린팅법, 레이저 프린팅법, 레이저 열전사법(Laser Induced Thermal Imaging, LITI) 등과 같은 다양한 방법을 이용하여 형성될 수 있다.
전자 수송 영역(ETR)이 전자 수송층(ETL)을 포함할 경우, 예를 들어 전자 수송 영역(ETR)은 Alq3(Tris(8-hydroxyquinolinato)aluminum), 1,3,5-tri[(3-pyridyl)-phen-3-yl]benzene, 2,4,6-tris(3'-(pyridin-3-yl)biphenyl-3-yl)-1,3,5-triazine, 2-(4-(N-phenylbenzoimidazolyl-1-ylphenyl)-9,10-dinaphthylanthracene, TPBi(1,3,5-tri(1-phenyl-1H-benzo[d]imidazol-2-yl)benzene), BCP(2,9-Dimethyl-4,7-diphenyl-1,10-phenanthroline), Bphen(4,7-Diphenyl-1,10-phenanthroline), TAZ(3-(4-Biphenylyl)-4-phenyl-5-tert-butylphenyl-1,2,4-triazole), NTAZ(4-(Naphthalen-1-yl)-3,5-diphenyl-4H-1,2,4-triazole), tBu-PBD(2-(4-Biphenylyl)-5-(4-tert-butylphenyl)-1,3,4-oxadiazole), BAlq(Bis(2-methyl-8-quinolinolato-N1,O8)-(1,1'-Biphenyl-4-olato)aluminum), Bebq2(berylliumbis(benzoquinolin-10-olate), ADN(9,10-di(naphthalene-2-yl)anthracene) 및 이들의 혼합물을 포함할 수 있으나, 실시예가 이에 한정되는 것은 아니다.
전자 수송 영역(ETR)이 전자 수송층(ETL)을 포함하는 경우 전자 수송층(ETL)들의 두께는 약 100Å 내지 약 1000Å, 예를 들어 약 150Å 내지 약 500Å일 수 있다. 전자 수송층(ETL)들의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승 없이 만족스러운 정도의 전자 수송 특성을 얻을 수 있다.
전자 수송 영역(ETR)이 전자 주입층(EIL)을 포함할 경우, 전자 수송 영역(ETR)은 예를 들어, LiF, LiQ (Lithium quinolate), Li2O, BaO, NaCl, CsF, Yb와 같은 란타넘족 금속, 또는 RbCl, RbI, KI와 같은 할로겐화 금속 등이 사용될 수 있으나 실시예가 이에 한정되는 것은 아니다. 전자 주입층(EIL)은 또한 전자 수송 물질과 절연성의 유기 금속염(organo metal salt)이 혼합된 물질로 이루어질 수 있다. 유기 금속염은 에너지 밴드 갭(energy band gap)이 대략 4eV 이상의 물질이 될 수 있다. 구체적으로 예를 들어, 유기 금속염은 금속 아세테이트(metal acetate), 금속 벤조에이트(metal benzoate), 금속 아세토아세테이트(metal acetoacetate), 금속 아세틸아세토네이트(metal acetylacetonate) 또는 금속 스테아레이트(stearate)를 포함할 수 있다.
전자 수송 영역(ETR)이 전자 주입층(EIL)을 포함하는 경우 전자 주입층(EIL)들의 두께는 약 1Å 내지 약 100Å, 약 3Å 내지 약 90Å일 수 있다. 전자 주입층(EIL)들의 두께가 전술한 바와 같은 범위를 만족할 경우, 실질적인 구동 전압 상승 없이 만족스러운 정도의 전자 주입 특성을 얻을 수 있다.
전자 수송 영역(ETR)은 앞서 언급한 바와 같이, 정공 저지층을 포함할 수 있다. 정공 저지층은 예를 들어, BCP(2,9-dimethyl-4,7-diphenyl-1,10-phenanthroline) 및 Bphen(4,7-diphenyl-1,10-phenanthroline) 중 적어도 하나를 포함할 수 있으나, 이에 한정되는 것은 아니다.
제2 전극(EL2)은 전자 수송 영역(ETR) 상에 제공된다. 제2 전극(EL2)은 도전성을 갖는다. 제2 전극(EL2)은 금속 합금 또는 도전성 화합물로 형성될 수 있다. 제2 전극(EL2)은 캐소드(cathode)일 수 있다. 제2 전극(EL2)은 투과형 전극, 반투과형 전극 또는 반사형 전극일 수 있다. 제2 전극(EL2)DL 투과형 전극인 경우, 제2 전극(EL2)은 투명 금속 산화물, 예를 들어, ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 이루어질 수 있다.
제2 전극(EL2)이 반투과형 전극 또는 반사형 전극인 경우, 제2 전극(EL2)은 Ag, Mg, Cu, Al, Pt, Pd, Au, Ni, Nd, Ir, Cr, Li, Ca, LiF/Ca, LiF/Al, Mo, Ti 또는 이들의 화합물이나 혼합물(예를 들어, Ag와 Mg의 혼합물)을 포함할 수 있다. 또는 상기 예시된 물질로 형성된 반사막이나 반투과막 및 ITO(indium tin oxide), IZO(indium zinc oxide), ZnO(zinc oxide), ITZO(indium tin zinc oxide) 등으로 형성된 투명 도전막을 포함하는 복수의 층 구조일 수 있다.
도시하지는 않았으나, 제2 전극(EL2)은 보조 전극과 연결될 수 있다. 제2 전극(EL2)이 보조 전극과 연결되면, 제2 전극(EL2)의 저항을 감소 시킬 수 있다.
유기 전계 발광 소자(10)에서, 제1 전극(EL1)과 제2 전극(EL2)에 각각 전압이 인가됨에 따라 제1 전극(EL1)으로부터 주입된 정공(hole)은 정공 수송 영역(HTR)을 거쳐 발광층(EML)으로 이동되고, 제2 전극(EL2)으로부터 주입된 전자가 전자 수송 영역(ETR)을 거쳐 발광층(EML)으로 이동된다. 전자와 정공은 발광층(EML)에서 재결합하여 여기자(exciton)을 생성하며, 여기자가 여기 상태에서 바닥 상태로 떨어지면서 발광하게 된다.
유기 전계 발광 소자(10)가 전면 발광형일 경우, 제1 전극(EL1)은 반사형 전극이고, 제2 전극(EL2)은 투과형 전극 또는 반투과형 전극일 수 있다. 유기 전계 발광 소자(10)가 배면 발광형일 경우, 제1 전극(EL1)은 투과형 전극 또는 반투과형 전극이고, 제2 전극(EL2)은 반사형 전극일 수 있다.
본 발명의 일 실시예에 따른 유기 전계 발광 소자(10)는 전술한 다환 화합물을 발광층 재료로 사용하여, 개선된 발광 효율 및 수명 특성을 나타낼 수 있다.
본 발명의 일 실시예는 하기 화학식 1로 표시되는 다환 화합물을 제공한다.
[화학식 1]
Figure pat00019
화학식 1에서, 고리 A 및 고리 B는 각각 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴고리, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이다.
한편, 화학식 1에서, 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이며, 고리 A 및 고리 B가 모두 헤테로아릴고리가 아닌 경우 분자 안정성이 낮아져 유기 전계 발광 소자에 적용 시 발광 효율 또는 수명이 저하될 수 있다.
화학식 1에서, Z는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이다.
화학식 1에서, Ar1은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이다.
화학식 1에서, Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 아미노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
일 실시예에서, 화학식 1의 고리 A 및 고리 B 중 적어도 어느 하나는 하기 화학식 2로 표시될 수 있다.
[화학식 2]
Figure pat00020
화학식 2에서, X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11일 수 있다.
화학식 2에서, R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
한편, 화학식 2는 화학식 1의 고리 A 및 고리 B 중 어느 하나가 헤테로 아릴고리인 경우의 일 실시예를 나타내며, 화학식 2의 X 및 Y가 동시에 직접 결합인 경우는 제외한다.
상기 화학식 1로 표시되는 일 실시예의 다환 화합물에 대하여는 상술한 일 실시예의 유기 전계 발광 소자에서 설명한 다환 화합물에 대한 설명이 동일하게 적용될 수 있다.
일 실시예에 따른 다환 화합물은 전술한 화합물군 1에 표시된 화합물들 중 선택되는 어느 하나일 수 있다.
이하, 구체적인 실시예 및 비교예를 통해 본 발명을 보다 구체적으로 설명한다. 하기 실시예는 본 발명의 이해를 돕기 위한 예시에 불과하며, 본 발명의 범위가 이에 한정되는 것은 아니다.
(합성예)
본 발명의 일 실시예에 따른 모노아민 화합물은 예를 들어, 하기와 같이 합성할 수 있다. 다만, 본 발명의 일 실시예에 따른 모노아민 화합물의 합성 방법이 이에 한정되는 것은 아니다.
1. 화합물 8의 합성
본 발명의 일 실시예에 따른 모노아민 화합물인 화합물 8은 예를 들어, 하기 반응에 의해 합성될 수 있다.
Figure pat00021
(중간체 화합물 A의 합성)
Ar 분위기하, 300 mL의 3구 Flask에 N1-(2,3-dichlorophenyl)-N1,N3,N3-triphenyl-1,3-Benzenediamine 9.63 g(20 mmol)과 aniline 2.0 mL(22 mmol), (Amphos)PdCl2 0.71 g(1.0 mmol), NaOtBu 2.11 g(22 mmol)을 더해서, 100 mL xylene 용매 중에서 120℃로 1시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 A를 7.40 g(수율 69%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 A의 분자량은, 537이었다.
(중간체 화합물 B의 합성)
Ar 분위기하, 200 mL의 3구 Flask에 화합물 A 7.37 g(13.7 mmol)과 2-bromo-1-phenyl-1H-Indole 4.08 g(15.0 mmol), Pd2(dba)3 0.13 g(0.14 mmol), Ruphos 0.26 g(0.55 mmol), NaOtBu 1.44 g(15.0 mmol)을 더해서, 70 mL toluene용매 중에서 100℃로 3시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 B를 6.79 g(수율 68%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 B의 분자량은, 728이었다.
(화합물 8의 합성)
Ar 분위기하, 300 mL의 3구 Flask에 화합물 B 6.78 g(9.3 mmol)의 탈수 t-Buthylbenzene 용액 50 mL를 더해 -78 ℃에서 교반하였다. 여기에, 1.9 M의 t-BuLi의 pentane 용액 19.5 mL(37 mmol)를 적하하였다. 적하 종료 후, 60 ℃까지 온도를 상승시켜 2시간 교반한 후, t-Buthylbenzene보다 저비점인 성분을 감압 유거하였다. -30℃까지 냉각하여 BBr3 1.8 mL(19 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 2시간 교반하였다. 그 후, 다시 0 ℃까지 냉각하여 N,N-diisopropylethylamine 1.7 mL(9.8 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 1시간 교반한 후, 120 ℃까지 온도를 상승시켜 8시간 가열 교반하였다. 반응액을 실온까지 냉각하여, 얼음 조(ice bath)로 냉각한 NaOAc 수용액, toluene을 더해서 분액하였다. 이어서, Short Column chromatography(Silica gel)로 정제 후, toluene/hexane 용매로 재결정을 실시하여, 황색 고체의 화합물 8을 5.09 g(수율 78%) 얻었다.
FAB-MS 및 NMR를 측정해 화합물 8을 확인했다. FAB-MS 측정에 의해 측정된 화합물 8의 분자량은 702였다. 또한, 1H-NMR(CDCl3) 측정으로 측정된 화합물 8의 Chemical Shift값 δ는 8.43 (1H), 7.94 (1H), 7.69-7.48 (6H), 7.37-7.22 (11H), 7.10-6.98 (12H), 6.86-6.81 (4H) 였다.
2. 화합물 10의 합성
본 발명의 일 실시예에 따른 모노아민 화합물인 화합물 10은 예를 들어, 하기 반응에 의해 합성될 수 있다.

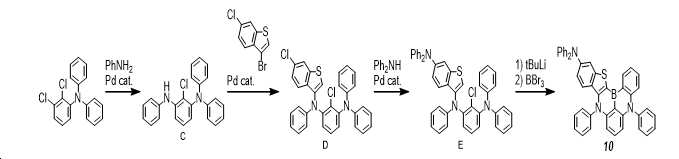

Figure pat00022
(중간체 화합물 C의 합성)
Ar 분위기하, 300 mL의 3구 Flask에 2,3-dichloro-N,N-diphenyl-1,3-Benzenediamine 6.28 g(20 mmol)과 aniline 2.0 mL(22 mmol), (Amphos)PdCl2 0.71 g(1.0 mmol), NaOtBu 2.11 g(22 mmol)을 더해서, 100 mL xylene 용매 중에서 120℃로 1시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 C를 6.00 g(수율 81%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 C의 분자량은, 370이었다.
(중간체 화합물 D의 합성)
Ar 분위기하, 200 mL의 3구 Flask에 화합물 C 5.97 g(16.1 mmol)과 3-bromo-6-chloro-benzo[b]thiophene 4.38 g(17.7 mmol), Pd2(dba)3 0.15 g(0.16 mmol), Ruphos 0.30 g(0.64 mmol), NaOtBu 1.70 g(17.7 mmol)을 더해서, 80 mL toluene용매 중에서 100℃로 3시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 D를 5.27 g(수율 61%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 D의 분자량은, 536이었다.
(중간체 화합물 E의 합성)
Ar 분위기하, 200 mL의 3구 Flask에 화합물 D 5.26 g(9.8 mmol)과 diphenylamine 1.66 g(9.8 mmol), Pd2(dba)3 0.18 g(0.20 mmol), Ruphos 0.36 g(0.78 mmol), NaOtBu 1.04 g(10.8 mmol)을 더해서, 50 mL toluene용매 중에서 110℃로 8시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 E를 5.05 g(수율 77%) 얻었다.
FAB-MS 측정에 의해 측정된 화합물 E의 분자량은, 669였다.
(화합물 10의 합성)
Ar 분위기하, 300 mL의 3구 Flask에 화합물 E 5.03 g(7.5 mmol)의 탈수 t-Buthylbenzene 용액 40 mL를 더해 -78 ℃에서 교반하였다. 여기에, 1.9 M의 t-BuLi의 pentane 용액 15.8 mL(30 mmol)를 적하하였다. 적하 종료 후, 60 ℃까지 온도를 상승시켜 2시간 교반한 후, t-Buthylbenzene보다 저비점인 성분을 감압 유거하였다. -30℃까지 냉각하여 BBr3 1.4 mL(15 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 2시간 교반하였다. 그 후, 다시 0 ℃까지 냉각하여 N,N-diisopropylethylamine 1.4 mL(8.0 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 1시간 교반한 후, 120 ℃까지 온도를 상승시켜 8시간 가열 교반하였다. 반응액을 실온까지 냉각하여, 얼음 조(ice bath)로 냉각한 NaOAc 수용액, toluene을 더해서 분액하였다. 이어서, Short Column chromatography(Silica gel)로 정제 후, toluene/hexane 용매로 재결정을 실시하여, 황색 고체의 화합물 10을 4.00 g(수율 83%) 얻었다.
FAB-MS 및 NMR를 측정해 화합물 10을 확인했다. FAB-MS 측정에 의해 측정된 화합물 10의 분자량은 643이었다. 또한, 1H-NMR (CDCl3) 측정으로 측정된 화합물 10의 Chemical Shift값 δ는 8.01 (1H), 7.77 (1H), 7.71 (1H), 7.43 (1H), 7.31-7.16 (11H), 7.10-6.98 (13H), 6.86-6.82 (2H) 였다.
3. 화합물 11의 합성
본 발명의 일 실시예에 따른 모노아민 화합물인 화합물 11은 예를 들어, 하기 반응에 의해 합성될 수 있다.
Figure pat00023
(중간체 화합물 F의 합성)
Ar 분위기하, 500 mL 3구 Flask에, 6-chloro-1-phenyl-1H-Indole 4.55 g(20 mmol)의 탈수 THF 용액 100 mL를 더해 -78 ℃에서 교반하였다. 여기에, 1.6 M의 n-BuLi의 Hexane용액 13 mL(21 mmol)를 적하하여, 2시간 교반하였다. 여기에 아이오딘 5.33 g(21 mmol)의 탈수 THF 용액 20 mL를 적하하여 -78 ℃에서 2시간 교반한 후, 실온에서 3시간 교반하였다. 반응 후, 이 혼합액을 물로 세정하였다. 획득한 유기상을 농축하여, 점성의 물질을 얻었다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 F를 6.00 g(수율 85%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 F의 분자량은, 353이었다.
(중간체 화합물 G의 합성)
Ar 분위기하, 300 mL의 3구 Flask에 화합물 F 5.98 g(16.9 mmol)과 2-bromo-5-chloro-N-phenyl-Benzenamine 4.78 g(16.9 mmol), Pd2(dba)3 0.16 g(0.17 mmol), dppf 0.25 g(0.34 mmol), NaOtBu 1.79 g(18.6 mmol)을 더해서, 85 mL toluene용매 중에서 80℃로 6시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 G를 4.96 g(수율 58%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 G의 분자량은 506이었다.
(중간체 화합물 H의 합성)
Ar 분위기하, 500 mL3구 Flask에, 화합물 G 4.93 g(9.7 mmol)의 탈수 THF 용액 100 mL를 더해 -78 ℃에서 교반하였다. 여기에, 1.6 M의 n-BuLi의 Hexane 용액 12.5 mL(20 mmol)를 적하해 2시간 교반한 후, BBr3 1.0 mL(10 mmol)를 적하하여, -78 ℃에서 1시간 교반하고, 실온에서 3시간 교반하였다. 이를 0℃까지 냉각한 후, 1.0 M 의 2,4,6-triisopropylphenylmagnesium bromide의 THF 용액 10 mL(10 mmol)를 적하하여 0 ℃에서 2시간 교반한 후, 실온에서 3시간 교반하였다. 반응 후, 이 혼합액을 물로 세정하였다. 획득한 유기상을 농축하여, 점성의 물질을 얻었다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 황색 고체의 화합물 H를 4.36 g(수율 70%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 H의 분자량은 640이었다.
(화합물 11의 합성)
Ar 분위기하, 200 mL의 3구 Flask에 화합물 H 4.35 g(6.8 mmol)과 diphenylamine 2.30 g(13.6 mmol), Pd2(dba)3 0.31 g(0.34 mmol), Ruphos 0.63 g(1.36 mmol), NaOtBu 1.44 g(15.0 mmol)을 더해서, 70 mL toluene용매 중에서 110℃로 8시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 황색 고체의 화합물 11을 3.20 g(수율 52%) 얻었다.
FAB-MS 및 NMR를 측정해 화합물 11을 확인했다. FAB-MS 측정에 의해 측정된 화합물 11의 분자량은 906이었다. 또한, 1H-NMR(CDCl3) 측정으로 측정된 화합물 11의 Chemical Shift값 δ는 8.39 (1H), 7.69-7.56 (5H), 7.31-7.22 (12H), 7.10-6.98 (15H), 6.86-6.81 (2H), 6.40 (1H), 2.90-2.85 (3H), 1.22-1.16 (18H) 였다.
4. 화합물 12의 합성
본 발명의 일 실시예에 따른 모노아민 화합물인 화합물 B20은 예를 들어, 하기 반응에 의해 합성될 수 있다.
Figure pat00024
(중간체 화합물 I의 합성)
Ar 분위기하, 500 mL의 3구 Flask에 p,p'-ditolylamine 9.86 g(50 mmol)과 2-bromo-benzo[b]thiophene 10.65 g(50 mmol), Pd2(dba)3 0.46 g(0.50 mmol), Ruphos 0.93 g(2.0 mmol), NaOtBu 5.29 g(55 mmol)을 더해서, 250 mL toluene용매 중에서 100℃로 2시간 교반하였다. 공랭 후, 물을 더해서 유기층을 분취하여 용매 유거하였다. 획득한 조생성물을 Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 I를 15.15 g(수율 92%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 I의 분자량은, 329였다.
(중간체 화합물 K의 합성)
1000 mL 둥근바닥 Flask에 화합물 I 15.13 g(46 mmol)과 N-bromosuccinimide 25.45 g(143 mmol)을 더해서, 아세트산 30 mL를 첨가해, 300 mL chloroform 용매 중에서 2시간 0℃로 교반하였다. 공랭 후, sodium thiosulfate 수용액을 더해서 유기층을 분취하여 용매 유거하였다. Column chromatography(Silica gel)로 정제 후, 백색 고체의 화합물 K를 23.16 g(수율 89%) 얻었다. FAB-MS 측정에 의해 측정된 화합물 K의 분자량은 562였다.
(화합물 12의 합성)
Ar 분위기하, 1000 mL의 3구 Flask에 화합물 A 23.13 g(40.9 mmol)의 탈수 t-Buthylbenzene 용액 160 mL를 더해 -78 ℃에서 교반하였다. 여기에, 1.9 M의 t-BuLi의 pentane 용액 129 mL(245 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 2시간 교반하였다. 그 후, -30℃까지 냉각하여 BBr3 7.8 mL(82 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 1시간 교반하였다. 그 후, 다시 0 ℃까지 냉각하여 1,2,2,6,6-pentamethylpyperidine 14.9 mL(82 mmol)를 적하하였다. 적하 종료 후, 실온까지 온도를 상승시켜 1시간 교반한 후, 160 ℃까지 온도를 상승시켜 10시간 가열 교반하였다. 반응액을 0 ℃까지 냉각하여, 1.0 M 의 2,4,6-triisopropylphenylmagnesium bromide의 THF 용액 164 mL(164 mmol)를 적하하여 0 ℃에서 2시간 교반한 후, 실온에서 3시간 교반하였다. 반응 후, 인산 완충 용액(pH6), toluene을 더해서 분액하였다. 이어서, Column chromatography(Silica gel)로 정제 후, toluene/hexane 용매로 재결정을 실시하여 황색 고체의 화합물 4를 4.55 g(수율 19%) 얻었다.
FAB-MS 및 NMR를 측정해 화합물 12를 확인했다. FAB-MS 측정에 의해 측정된 화합물 12의 분자량은, 585였다. 또한, 1H-NMR(CDCl3) 측정으로 측정된 화합물 12의 Chemical Shift값 δ는 8.05 (1H), 7.93 (1H), 7.51-7.40 (2H), 7.19-7.11 (5H), 6.99-6.95 (4H), 2.38-2.31 (18H), 2.20-2.16 (6H) 였다.
(소자 작성예)
상술한 화합물 8, 10, 11 및 12의 다환 화합물을 발광층 재료로 사용하여 실시예 1 내지 실시예 4의 유기 전계 발광 소자를 제작하였다. 하기에서는 실시예 1 내지 실시예 4 및 비교예 1 내지 비교예 4에서 발광층에 사용된 화합물을 나타내었다.
[실시예 화합물]
Figure pat00025
하기 비교예 화합물 R-1 내지 R-4를 발광층 재료로 사용하여 비교예 1 내지 4의 유기 전계 발광 소자를 제작하였다.
[비교예 화합물]

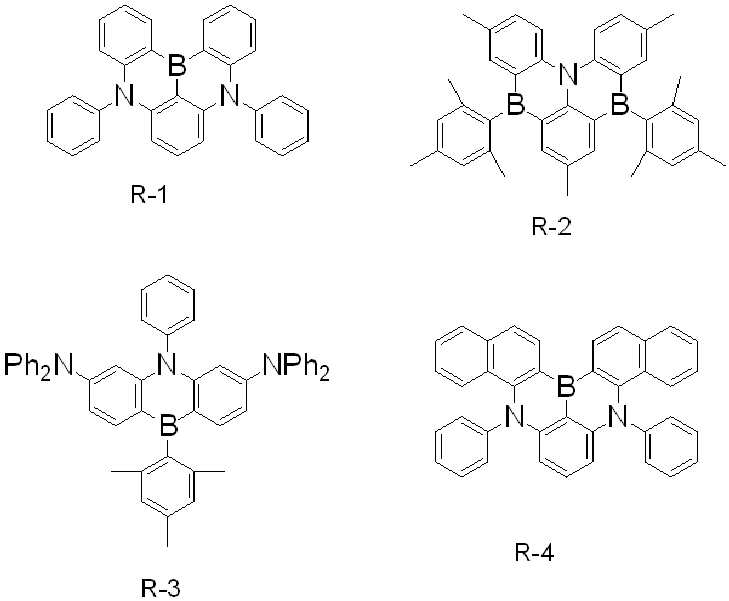

Figure pat00026
실시예 1 내지 4 및 비교예 1 내지 4의 유기 전계 발광 소자는 유리 기판 상에 두께 1500Å의 ITO를 패터닝한 후, 초순수로 세척하고 UV 오존 처리를 10분간 실시하였다. 그 후, 100Å 두께로 HAT-CN을 증착하고, α-NPD를 두께 800Å로 증착하고, mCP를 50Å 두께로 증착하여 정공 수송 영역을 형성하였다.
다음으로, 발광층 형성시 일 실시예의 다환 화합물 또는 비교예 화합물과 DPEPO를 20:80의 비율로 공증착하여 두께 200Å의 층을 형성하였다. 다음으로 DPEPO를 이용하여 100Å 두께의 층을 형성하였다. 즉, 공증착하여 형성된 발광층은 실시예 1 내지 실시예 4에서는 각각 화합물 8, 10, 11, 및 12를 DPEPO와 혼합하여 증착하였고, 비교예 1 내지 비교예 4에서는 비교예 화합물 R-1, R-2, R-3, 및 R-4를 DPEPO와 혼합하여 증착하였다.
발광층 상에 TPBi로 두께 300Å의 층을 형성하고, LiF로 두께 5Å의 층을 형성하여 전자 수송 영역을 형성하였다. 다음으로, 알루미늄(Al)으로 두께 1000Å의 제2 전극을 형성하였다.
실시예에서, 정공 수송 영역, 발광층, 전자 수송 영역, 및 제2 전극은 진공 증착 장치를 이용하여 형성하였다.
(유기 전계 발광 소자의 특성 평가)
실시예 및 비교예에 따른 유기 전계 발광 소자의 특성을 평가하기 위하여 최대 발광 파장(nm) 및 외부 외부 양자 수율(%)을 측정하였다. 하마마츠 포토닉스 제 C9920-11 휘도 배향 특성 측정 장치를 이용하여 측정하였다. 수명은 초기 휘도 100 cd/m2에서부터의 휘도 반감 시간을 나타내며, EQE는 10 mA/cm2에서의 값을 의미한다.
구분 발광층 도펀트 외부 양자 수율
(%)		 수명
LT50 (h)
실시예 1 화합물 8 15.3 19.4
실시예 2 화합물 10 19.8 33.4
실시예 3 화합물 11 16.3 10.8
실시예 4 화합물 12 21.2 11.4
비교예 1 비교예 화합물 R-1 12.8 2.9
비교예 2 비교예 화합물 R-2 14.4 3.8
비교예 3 비교예 화합물 R-3 6.9 9.8
비교예 4 비교예 화합물 R-4 7.2 8.5
표 1을 참조하면, 일 실시예의 다환 화합물을 발광층의 도펀트 물질로 사용한 실시예 1 내지 실시예 4의 유기 전계 발광 소자는 비교예 1 내지 비교예 4와 비교하여 높은 외부 양자 효율을 나타내는 것을 알 수 있다. 또한, 일 실시예의 다환 화합물을 발광층의 도펀트 물질로 사용한 실시예 1 내지 실시예 4의 유기 전계 발광 소자는 비교예 1 내지 비교예 4와 비교하여 장수명을 제공하는 것을 알 수 있다.
표 1의 결과를 참조하면, 실시예 화합물들은 고효율, 장수명의 열활성 지연 형광 재료로 사용될 수 있음을 확인할 수 있다.
일 실시예의 유기 전계 발광 소자의 경우 상술한 일 실시예의 다환 화합물을 발광층에 포함하여 높은 발광 효율을 나타냄과 동시에 향상된 높은 발광 효율을 나타낼 수 있다.
실시예와 비교하여, 비교예 화합물 R-1 내지 R-4는 안정된 헤테로아릴고리를 코어분자 내에 포함하지 않으므로 비교예 1 내지 4의 유기 전계 발광 소자는 실시예들에 비하여 낮은 외부 양자 효율 및 낮은 소자의 수명을 나타내었다.
이상에서는 본 발명의 바람직한 실시예를 참조하여 설명하였지만, 해당 기술 분야의 숙련된 당업자 또는 해당 기술 분야에 통상의 지식을 갖는 자라면, 후술될 특허청구범위에 기재된 본 발명의 사상 및 기술 영역으로부터 벗어나지 않는 범위 내에서 본 발명을 다양하게 수정 및 변경시킬 수 있음을 이해할 수 있을 것이다.
따라서, 본 발명의 기술적 범위는 명세서의 상세한 설명에 기재된 내용으로 한정되는 것이 아니라 특허청구범위에 의해 정하여져야만 할 것이다.
10 : 유기 전계 발광 소자 EL1 : 제1 전극
EL2 : 제2 전극 HTR : 정공 수송 영역
EML : 발광층 ETR : 전자 수송 영역

Claims (22)

  1. 제1 전극;
    상기 제1 전극 상에 배치된 정공 수송 영역;
    상기 정공 수송 영역 상에 배치된 발광층;
    상기 발광층 상에 배치된 전자 수송 영역; 및
    상기 전자 수송 영역 상에 배치된 제2 전극; 을 포함하고,
    상기 발광층은 하기 화학식 1로 표시되는 다환 화합물을 포함하는 유기 전계 발광 소자:
    [화학식 1]
    Figure pat00027

    상기 화학식 1에서,
    고리 A 및 고리 B는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴고리, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고, 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고,
    Z는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고,
    Ar1은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 아미노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  2. 제 1항에 있어서,
    고리 A 및 고리 B 중 적어도 어느 하나는 하기 화학식 2로 표시되는 유기 전계 발광 소자:
    [화학식 2]
    Figure pat00028

    상기 화학식 2에서,
    X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11이고, X 및 Y는 동시에 직접 결합은 아니며,
    R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  3. 제 1항에 있어서,
    상기 발광층은 지연 형광을 방출하는 유기 전계 발광 소자.
  4. 제 1항에 있어서,
    상기 발광층은 호스트 및 도펀트를 포함하는 지연 형광 발광층이고,
    상기 도펀트는 상기 다환 화합물인 유기 전계 발광 소자.
  5. 제 1항에 있어서,
    상기 발광층은 청색광을 방출하는 열활성 지연 형광 발광층인 유기 전계 발광 소자.
  6. 제 1항에 있어서,
    상기 화학식 1은 하기 화학식 3으로 표시되는 유기 전계 발광 소자:
    [화학식 3]
    Figure pat00029

    상기 화학식 3에서,
    Z'는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고,
    고리 L은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    고리 A, 고리 B, 및 Z는 화학식 1에서 정의한 바와 동일하다.
  7. 제 6항에 있어서,
    상기 Z 및 Z'은 서로 동일한 것인 유기 전계 발광 소자.
  8. 제 1항에 있어서,
    상기 화학식 1은 하기 화학식 4로 표시되는 유기 전계 발광 소자:
    [화학식 4]
    Figure pat00030

    상기 화학식 4에서,
    Z는 B, PO, PS, SiAr5, 또는 GeAr7 이고,
    고리 M은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    Ar1'은 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    고리 A, 고리 B, Ar1, Ar5, 및 Ar7은 화학식 1에서 정의한 바와 동일하다.
  9. 제 1항에 있어서,
    상기 Z는 BAr2인 유기 전계 발광 소자.
  10. 제 9항에 있어서,
    상기 Z는 하기 화학식 5로 표시되는 유기 전계 발광 소자:
    [화학식 5]
    Figure pat00031

    상기 화학식 5에서,
    V1 내지 V5는 각각 독립적으로 CR12 또는 N이고,
    R12는 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  11. 제 10항에 있어서,
    V1 내지 V5는 각각 독립적으로 CR12이고,
    R12는 수소 원자, 중수소 원자, 또는 치환 또는 비치환된 탄소수 2 이상 10 이하의 알킬기인 유기 전계 발광 소자.
  12. 제 1항에 있어서,
    고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 피롤, 치환 또는 비치환된 티오펜, 치환 또는 비치환된 옥사진 또는 치환 또는 비치환된 퓨란인 유기 전계 발광 소자.
  13. 제 1항에 있어서,
    상기 화학식 1은 하기 화학식 6으로 표시되는 유기 전계 발광 소자:
    [화학식 6]
    Figure pat00032

    상기 화학식 6에서,
    A1은 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성하고,
    n은 0 이상 5 이하의 정수이며,
    X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11이고,
    R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성하고,
    Ar1은 화학식 1에서 정의한 바와 동일하다.
  14. 제 1항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 어느 하나인 유기 전계 발광 소자:
    [화합물군 1]
    Figure pat00033

    Figure pat00034
    .
  15. 하기 화학식 1로 표시되는 다환 화합물:
    [화학식 1]

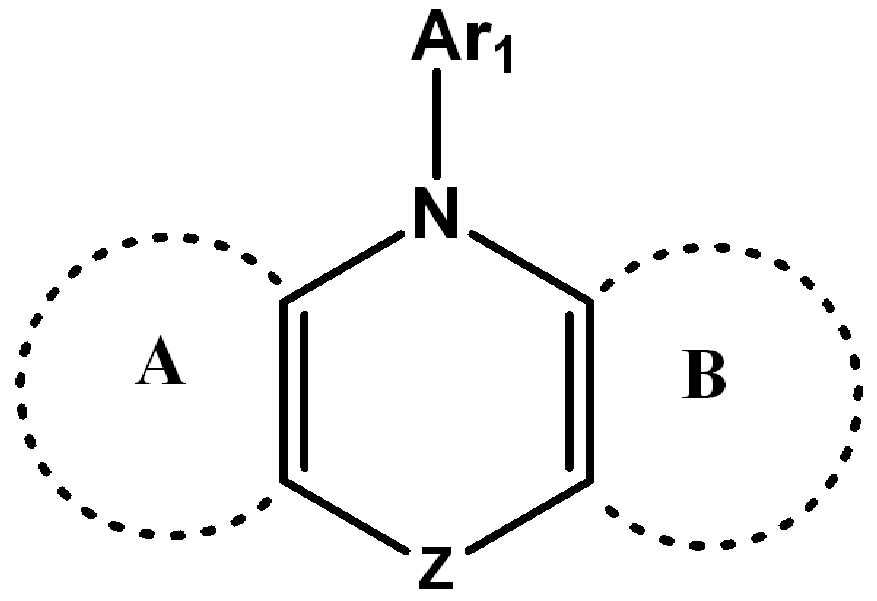

    Figure pat00035

    상기 화학식 1에서,
    고리 A 및 고리 B는 각각 독립적으로 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴고리, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고, 고리 A 및 고리 B 중 적어도 어느 하나는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴고리이고,
    Z는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고,
    Ar1은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    Ar2 내지 Ar8은 각각 독립적으로 치환 또는 비치환된 아미노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  16. 제 15항에 있어서,
    고리 A 및 고리 B 중 적어도 어느 하나는 하기 화학식 2로 표시되는 다환 화합물:
    [화학식 2]
    Figure pat00036

    상기 화학식 2에서,
    X 및 Y는 각각 독립적으로 직접 결합, O, S, SO, SO2, Se, NR3, PR4, POR5, PSR6, SiR7R8, GeR9R10, 또는 BR11이고, X 및 Y는 동시에 직접 결합은 아니며,
    R1 내지 R11은 각각 독립적으로 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  17. 제 15항에 있어서,
    상기 화학식 1은 하기 화학식 3으로 표시되는 다환 화합물:
    [화학식 3]
    Figure pat00037

    상기 화학식 3에서,
    Z'는 BAr2, POAr3, PSAr4, SiAr5Ar6, 또는 GeAr7Ar8 이고,
    고리 L은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    고리 A, 고리 B, 및 Z는 화학식 1에서 정의한 바와 동일하다.
  18. 제 15항에 있어서,
    상기 화학식 1은 하기 화학식 4로 표시되는 다환 화합물:
    [화학식 4]
    Figure pat00038

    상기 화학식 4에서,
    Z는 B, PO, PS, SiAr5, 또는 GeAr7 이고,
    고리 M은 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    Ar1'은 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 또는 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이고,
    고리 A, 고리 B, Ar1, Ar5, 및 Ar7은 화학식 1에서 정의한 바와 동일하다.
  19. 제 15항에 있어서,
    상기 Z는 BAr2인 다환 화합물.
  20. 제 19항에 있어서,
    상기 Z는 하기 화학식 5로 표시되는 다환 화합물:
    [화학식 5]
    Figure pat00039

    상기 화학식 5에서,
    V1 내지 V5는 각각 독립적으로 CR12 또는 N이고,
    R12는 수소 원자, 중수소 원자, 할로겐 원자, 시아노기, 치환 또는 비치환된 옥시기, 치환 또는 비치환된 티올기, 치환 또는 비치환된 아민기, 포스핀 옥사이드기, 포스핀 설파이드기, 실릴기, 카보닐기, 붕소기, 치환 또는 비치환된 탄소수 1 이상 10 이하의 알킬기, 치환 또는 비치환된 고리 형성 탄소수 7 이상 30 이하의 아르알킬기, 치환 또는 비치환된 고리 형성 탄소수 6 이상 30 이하의 아릴기, 치환 또는 비치환된 고리 형성 탄소수 2 이상 30 이하의 헤테로아릴기이거나, 또는 인접하는 기와 결합하여 고리를 형성한다.
  21. 제 20항에 있어서,
    V1 내지 V5는 각각 독립적으로 CR12이고,
    R12는 수소 원자, 중수소 원자, 또는 치환 또는 비치환된 탄소수 2 이상 10 이하의 알킬기인 다환 화합물.
  22. 제 15항에 있어서,
    상기 화학식 1로 표시되는 다환 화합물은 하기 화합물군 1에 표시된 화합물들 중 어느 하나인 다환 화합물:
    [화합물군 1]
    Figure pat00040

    Figure pat00041
    .
KR1020190003819A 2019-01-11 2019-01-11 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물 Active KR102858390B1 (ko)

Priority Applications (9)

Application Number Priority Date Filing Date Title
KR1020190003819A KR102858390B1 (ko) 2019-01-11 2019-01-11 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
US16/568,068 US11825733B2 (en) 2019-01-11 2019-09-11 Organic electroluminescence device and polycyclic compound for organic electroluminescence device
EP19212247.1A EP3680244A1 (en) 2019-01-11 2019-11-28 Organic electroluminescence device and polycyclic compound for organic electroluminescence device
CN202010012614.7A CN111434666B (zh) 2019-01-11 2020-01-07 有机电致发光器件和用于有机电致发光器件的多环化合物
CN202510224355.7A CN120058758A (zh) 2019-01-11 2020-01-07 有机电致发光器件和用于有机电致发光器件的多环化合物
JP2020001960A JP2020111569A (ja) 2019-01-11 2020-01-09 有機電界発光素子及び有機電界発光素子用多環化合物
US18/495,661 US20240107871A1 (en) 2019-01-11 2023-10-26 Organic electroluminescence device and polycyclic compound for organic electroluminescence device
JP2024154334A JP7841040B2 (ja) 2019-01-11 2024-09-06 有機電界発光素子及び有機電界発光素子用多環化合物
KR1020250127073A KR20250137096A (ko) 2019-01-11 2025-09-08 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020190003819A KR102858390B1 (ko) 2019-01-11 2019-01-11 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020250127073A Division KR20250137096A (ko) 2019-01-11 2025-09-08 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물

Publications (2)

Publication Number Publication Date
KR20200087906A true KR20200087906A (ko) 2020-07-22
KR102858390B1 KR102858390B1 (ko) 2025-09-15

Family

ID=68732727

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020190003819A Active KR102858390B1 (ko) 2019-01-11 2019-01-11 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR1020250127073A Pending KR20250137096A (ko) 2019-01-11 2025-09-08 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020250127073A Pending KR20250137096A (ko) 2019-01-11 2025-09-08 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물

Country Status (5)

Country Link
US (2) US11825733B2 (ko)
EP (1) EP3680244A1 (ko)
JP (2) JP2020111569A (ko)
KR (2) KR102858390B1 (ko)
CN (2) CN111434666B (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210067942A (ko) * 2019-11-29 2021-06-08 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
WO2022086124A1 (ko) * 2020-10-19 2022-04-28 에스에프씨 주식회사 다환 고리 화합물 및 이를 이용한 유기발광소자

Families Citing this family (16)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102773699B1 (ko) * 2019-03-05 2025-02-28 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
US12439821B2 (en) 2019-07-08 2025-10-07 Samsung Display Co., Ltd. Light emitting device and fused polycyclic compound for light emitting device
KR102786853B1 (ko) * 2019-07-08 2025-03-28 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 축합 다환 화합물
CN113493475B (zh) * 2020-04-07 2024-07-16 材料科学有限公司 有机化合物和包含该有机化合物的有机电致发光元件
KR102302965B1 (ko) * 2020-04-14 2021-09-27 머티어리얼사이언스 주식회사 유기 화합물 및 이를 포함하는 유기전계발광소자
JP7510516B2 (ja) * 2020-04-16 2024-07-03 エスエフシー カンパニー リミテッド 新規なホウ素化合物及びそれを含む有機発光素子
KR102250355B1 (ko) * 2020-05-15 2021-05-11 머티어리얼사이언스 주식회사 유기 화합물 및 이를 포함하는 유기전계발광소자
KR102919367B1 (ko) 2020-09-18 2026-01-28 삼성디스플레이 주식회사 유기 전계 발광 소자
US20230014761A1 (en) * 2020-10-12 2023-01-19 Universal Display Corporation Organic electroluminescent materials and devices
EP4011872A1 (en) * 2020-12-08 2022-06-15 SFC Co., Ltd. Organic electroluminescent compound and organic electroluminescent device including the same
KR20220094622A (ko) * 2020-12-29 2022-07-06 엘지디스플레이 주식회사 발광 화합물 및 이를 포함하는 유기발광장치
CN112940026B (zh) * 2021-02-02 2022-12-02 吉林奥来德光电材料股份有限公司 一种多环类化合物及其制备方法和应用
CN112920211A (zh) * 2021-02-02 2021-06-08 吉林奥来德光电材料股份有限公司 含硼多环芳族化合物、其制备方法及有机电致发光器件
CN112961174A (zh) * 2021-02-05 2021-06-15 吉林奥来德光电材料股份有限公司 一种多环芳族化合物及其制备方法和应用
CN115703800A (zh) * 2021-08-10 2023-02-17 广州华睿光电材料有限公司 含硼类有机化合物、混合物、组合物及有机电子器件
CN115772187B (zh) * 2022-11-30 2025-04-15 广东省大湾区华南理工大学聚集诱导发光高等研究院 一种含硼杂环的三苯基乙烯衍生物以及包含其的有机电致发光器件

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012234873A (ja) * 2011-04-28 2012-11-29 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置および照明装置
KR20160116287A (ko) * 2015-03-25 2016-10-07 삼성디스플레이 주식회사 유기 전계 발광 소자용 재료 및 이를 사용한 유기 전계 발광 소자
WO2018047639A1 (ja) * 2016-09-07 2018-03-15 学校法人関西学院 多環芳香族化合物

Family Cites Families (35)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19838742A1 (de) 1998-08-26 2000-03-02 Celanese Chem Europe Gmbh Valeraldehyd und Verfahren zu seiner Herstellung
US7703119B2 (en) * 2001-06-25 2010-04-20 Jlb Ventures Llc Customer self service in interactive TV environment for TV programming packages
US20030230980A1 (en) * 2002-06-18 2003-12-18 Forrest Stephen R Very low voltage, high efficiency phosphorescent oled in a p-i-n structure
US20060145599A1 (en) * 2005-01-04 2006-07-06 Reza Stegamat OLEDs with phosphors
TW201012293A (en) * 2008-09-03 2010-03-16 Jwo-Huei Jou Organic light-emitting diode and method of fabricating the same
US9073948B2 (en) 2010-05-14 2015-07-07 Universal Display Corporation Azaborine compounds as host materials and dopants for PHOLEDs
US20110279019A1 (en) 2010-05-14 2011-11-17 Universal Display Corporation Azaborinine compounds as host materials and dopants for pholeds
JP6215192B2 (ja) * 2011-04-18 2017-10-18 メルク パテント ゲーエムベーハー 有機エレクトロルミネッセンス素子用材料
KR102014552B1 (ko) 2011-05-05 2019-10-21 메르크 파텐트 게엠베하 전자 소자용 화합물
KR20150041508A (ko) 2013-10-08 2015-04-16 제일모직주식회사 화합물, 이를 포함하는 유기광전자소자 및 표시장치
US10374166B2 (en) * 2014-02-18 2019-08-06 Kwansei Gakuin Educational Foundation Polycyclic aromatic compound
TWI636056B (zh) 2014-02-18 2018-09-21 學校法人關西學院 多環芳香族化合物及其製造方法、有機元件用材料及其應用
CN113793905A (zh) 2014-09-26 2021-12-14 Udc 爱尔兰有限责任公司 具有高效率的荧光有机发光元件
TWI688137B (zh) 2015-03-24 2020-03-11 學校法人關西學院 有機電場發光元件、顯示裝置以及照明裝置
JP6696971B2 (ja) * 2015-03-25 2020-05-20 学校法人関西学院 多環芳香族化合物および発光層形成用組成物
CN108137618B (zh) 2015-12-04 2020-09-15 广州华睿光电材料有限公司 D-a型化合物及其应用
US10135006B2 (en) * 2016-01-04 2018-11-20 Universal Display Corporation Organic electroluminescent materials and devices
JP6634838B2 (ja) 2016-01-12 2020-01-22 コニカミノルタ株式会社 電子デバイス材料、有機エレクトロルミネッセンス素子、表示装置、及び、照明装置
JP6611825B2 (ja) 2016-01-21 2019-11-27 学校法人関西学院 多環芳香族化合物
JP6927497B2 (ja) * 2016-02-10 2021-09-01 学校法人関西学院 遅延蛍光有機電界発光素子
WO2017188111A1 (ja) 2016-04-26 2017-11-02 学校法人関西学院 有機電界発光素子
JP6835078B2 (ja) 2016-05-13 2021-02-24 コニカミノルタ株式会社 有機エレクトロルミネッセンス素子用材料、有機エレクトロルミネッセンス素子、表示装置及び照明装置
CN106467554A (zh) 2016-07-29 2017-03-01 江苏三月光电科技有限公司 一种含硼有机电致发光化合物及其应用
CN108610357A (zh) 2016-07-29 2018-10-02 江苏三月光电科技有限公司 一种高效率含硼有机电致发光化合物及其应用
US10686141B2 (en) 2016-09-07 2020-06-16 Kwansei Gakuin Educational Foundation Polycyclic aromatic compound
US12398148B2 (en) 2016-11-01 2025-08-26 Samsung Display Co., Ltd. Polycyclic compound and organic electroluminescence device including the same
KR101876763B1 (ko) 2017-05-22 2018-07-11 머티어리얼사이언스 주식회사 유기화합물 및 이를 포함하는 유기전계발광소자
WO2019004247A1 (ja) * 2017-06-30 2019-01-03 住友化学株式会社 発光素子及びその製造に有用な高分子化合物
CN107417715A (zh) 2017-07-14 2017-12-01 瑞声科技（南京）有限公司 一种有机电致发光材料及其发光器件
CN107266484A (zh) 2017-07-14 2017-10-20 瑞声科技（南京）有限公司 有机电致发光材料及其发光器件
CN107501311A (zh) 2017-07-14 2017-12-22 瑞声科技（南京）有限公司 有机电致发光材料及其发光器件
EP3681972B1 (en) 2017-09-12 2021-07-28 cynora GmbH Organic molecules, in particular for use in optoelectronic devices
WO2019164340A1 (ko) * 2018-02-23 2019-08-29 주식회사 엘지화학 헤테로고리 화합물 및 이를 포함하는 유기 발광 소자
JP6940046B2 (ja) * 2018-02-23 2021-09-22 エルジー・ケム・リミテッド ヘテロ環化合物およびこれを含む有機発光素子
KR102777743B1 (ko) * 2018-08-10 2025-03-11 삼성디스플레이 주식회사 유기 전계 발광 소자 및 유기 전계 발광 소자용 축합환 화합물

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012234873A (ja) * 2011-04-28 2012-11-29 Konica Minolta Holdings Inc 有機エレクトロルミネッセンス素子材料、有機エレクトロルミネッセンス素子、表示装置および照明装置
KR20160116287A (ko) * 2015-03-25 2016-10-07 삼성디스플레이 주식회사 유기 전계 발광 소자용 재료 및 이를 사용한 유기 전계 발광 소자
WO2018047639A1 (ja) * 2016-09-07 2018-03-15 学校法人関西学院 多環芳香族化合物

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20210067942A (ko) * 2019-11-29 2021-06-08 주식회사 엘지화학 화합물 및 이를 포함하는 유기 발광 소자
US11685751B2 (en) 2019-11-29 2023-06-27 Lg Chem, Ltd. Compound and organic light-emitting element comprising same
US11780856B2 (en) 2019-11-29 2023-10-10 Lg Chem, Ltd. Compound and organic light-emitting device comprising same
WO2022086124A1 (ko) * 2020-10-19 2022-04-28 에스에프씨 주식회사 다환 고리 화합물 및 이를 이용한 유기발광소자
WO2022086125A1 (ko) * 2020-10-19 2022-04-28 에스에프씨 주식회사 유기발광소자

Also Published As

Publication number Publication date
US20200227639A1 (en) 2020-07-16
JP2020111569A (ja) 2020-07-27
JP7841040B2 (ja) 2026-04-06
US11825733B2 (en) 2023-11-21
KR20250137096A (ko) 2025-09-17
KR102858390B1 (ko) 2025-09-15
CN111434666A (zh) 2020-07-21
CN120058758A (zh) 2025-05-30
EP3680244A1 (en) 2020-07-15
CN111434666B (zh) 2025-03-21
JP2024170578A (ja) 2024-12-10
US20240107871A1 (en) 2024-03-28

Similar Documents

Publication Publication Date Title
JP7841040B2 (ja) 有機電界発光素子及び有機電界発光素子用多環化合物
KR102745916B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102739202B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102599981B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102770946B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR20210006554A (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 축합 다환 화합물
KR102706953B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102719524B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102567881B1 (ko) 함질소 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102773699B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102767901B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102668795B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
EP3805227B1 (en) Luminescence device and polycyclic compound for luminescence device
KR102757686B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 스피로 화합물
KR102734910B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102639784B1 (ko) 모노아민 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102783283B1 (ko) 방향족 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102428159B1 (ko) 다환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102485831B1 (ko) 함질소 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102736371B1 (ko) 유기 발광 화합물 및 이를 이용한 유기 전계 발광 소자
KR102376873B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR102727253B1 (ko) 헤테로환 화합물 및 이를 포함하는 유기 전계 발광 소자
KR20200078755A (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 다환 화합물
KR102779449B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 화합물
KR102704187B1 (ko) 유기 전계 발광 소자 및 유기 전계 발광 소자용 함규소 화합물

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E14-X000 Pre-grant third party observation filed

St.27 status event code: A-2-3-E10-E14-opp-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
A16 Divisional, continuation or continuation in part application filed

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A16-DIV-PA0107 (AS PROVIDED BY THE NATIONAL OFFICE)

A18 Application divided or continuation or continuation in part accepted

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A18-DIV-PA0107 (AS PROVIDED BY THE NATIONAL OFFICE)

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PA0107 Divisional application

St.27 status event code: A-0-1-A10-A18-div-PA0107

St.27 status event code: A-0-1-A10-A16-div-PA0107

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U11-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000
