본 발명은 신규한 화합물 및 이를 이용한 유기 발광 소자를 제공한다.

Description

신규한 화합물 및 이를 이용한 유기발광 소자{Novel compound and organic light emitting device comprising the same}
본 발명은 신규한 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
일반적으로 유기 발광 현상이란 유기 물질을 이용하여 전기에너지를 빛에너지로 전환시켜주는 현상을 말한다. 유기 발광 현상을 이용하는 유기 발광 소자는 넓은 시야각, 우수한 콘트라스트, 빠른 응답 시간을 가지며, 휘도, 구동 전압 및 응답 속도 특성이 우수하여 많은 연구가 진행되고 있다.
유기 발광 소자는 일반적으로 양극과 음극 및 상기 양극과 음극 사이에 유기물 층을 포함하는 구조를 가진다. 상기 유기물 층은 유기 발광 소자의 효율과 안정성을 높이기 위하여 각기 다른 물질로 구성된 다층의 구조로 이루어진 경우가 많으며, 예컨대 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등으로 이루어질 수 있다. 이러한 유기 발광 소자의 구조에서 두 전극 사이에 전압을 걸어주게 되면 양극에서는 정공이, 음극에서는 전자가 유기물층에 주입되게 되고, 주입된 정공과 전자가 만났을 때 엑시톤(exciton)이 형성되며, 이 엑시톤이 다시 바닥상태로 떨어질 때 빛이 나게 된다.
상기와 같은 유기 발광 소자에 사용되는 유기물에 대하여 새로운 재료의 개발이 지속적으로 요구되고 있다.
한국특허 공개번호 제10-2013-073537호
본 발명은 신규한 화합물 및 이를 포함하는 유기 발광 소자에 관한 것이다.
본 발명은 하기 화학식 1로 표시되는 화합물을 제공한다:
[화학식 1]
Figure pat00001
상기 화학식 1에서,
X는 O 또는 S이고,
Y1, Y2 및 Y3는 각각 독립적으로, CH; 또는 N이고, 단, Y1, Y2 및 Y3 중 2개 이상이 N이고,
Ar1 및 Ar2는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 N, O 및 S로 구성되는 군으로부터 선택되는 하나 이상의 헤테로 원자를 포함하는 치환 또는 비치환된 C5-60 헤테로아릴이고,
상기 두 개의 *는 각각 1 및 2; 2 및 3; 또는 3 및 4와 연결되고,
R1은 수소; 중수소; 치환 또는 비치환된 C1-60 알킬; 또는 치환 또는 비치환된 C6-60 아릴이고,
R2는 치환 또는 비치환된 C6-60 아릴이고,
m은 0 내지 6의 정수이고,
n은 1 내지 8의 정수이다.
또한, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 전술한 본 발명의 화합물을 포함하는 유기 발광 소자를 제공한다.
상술한 화학식 1로 표시되는 화합물은 유기 발광 소자의 유기물 층의 재료로서 사용될 수 있으며, 유기 발광 소자에서 효율의 향상, 낮은 구동전압 및/또는 수명 특성을 향상시킬 수 있다. 특히, 상술한 화학식 1로 표시되는 화합물은 발광층 재료로 사용될 수 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다.
이하, 본 발명의 이해를 돕기 위하여 보다 상세히 설명한다.
본 명세서에서,
Figure pat00002
는 다른 치환기에 연결되는 결합을 의미한다.
본 명세서에서 "치환 또는 비치환된" 이라는 용어는 중수소; 할로겐기; 니트릴기; 니트로기; 히드록시기; 카보닐기; 에스테르기; 이미드기; 아미노기; 포스핀옥사이드기; 알콕시기; 아릴옥시기; 알킬티옥시기; 아릴티옥시기; 알킬술폭시기; 아릴술폭시기; 실릴기; 붕소기; 알킬기; 사이클로알킬기; 알케닐기; 아릴기; 아르알킬기; 아르알케닐기; 알킬아릴기; 알킬아민기; 아랄킬아민기; 헤테로아릴아민기; 아릴아민기; 아릴포스핀기; 또는 N, O 및 S 원자 중 1개 이상을 포함하는 헤테로고리기로 이루어진 군에서 선택된 1개 이상의 치환기로 치환 또는 비치환되거나, 상기 예시된 치환기 중 2 이상의 치환기가 연결된 치환 또는 비치환된 것을 의미한다. 예컨대, "2 이상의 치환기가 연결된 치환기"는 비페닐기일 수 있다. 즉, 비페닐기는 아릴기일 수도 있고, 2개의 페닐기가 연결된 치환기로 해석될 수 있다.
본 명세서에서 카보닐기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 40인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00003
본 명세서에 있어서, 에스테르기는 에스테르기의 산소가 탄소수 1 내지 25의 직쇄, 분지쇄 또는 고리쇄 알킬기 또는 탄소수 6 내지 25의 아릴기로 치환될 수 있다. 구체적으로, 하기 구조식의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00004
본 명세서에 있어서, 이미드기의 탄소수는 특별히 한정되지 않으나, 탄소수 1 내지 25인 것이 바람직하다. 구체적으로 하기와 같은 구조의 화합물이 될 수 있으나, 이에 한정되는 것은 아니다.
Figure pat00005
본 명세서에 있어서, 실릴기는 구체적으로 트리메틸실릴기, 트리에틸실릴기, t-부틸디메틸실릴기, 비닐디메틸실릴기, 프로필디메틸실릴기, 트리페닐실릴기, 디페닐실릴기, 페닐실릴기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 붕소기는 구체적으로 트리메틸붕소기, 트리에틸붕소기, t-부틸디메틸붕소기, 트리페닐붕소기, 페닐붕소기 등이 있으나 이에 한정되지 않는다.
본 명세서에 있어서, 할로겐기의 예로는 불소, 염소, 브롬 또는 요오드가 있다.
본 명세서에 있어서, 상기 알킬기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나 1 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알킬기의 탄소수는 1 내지 6이다. 알킬기의 구체적인 예로는 메틸, 에틸, 프로필, n-프로필, 이소프로필, 부틸, n-부틸, 이소부틸, tert-부틸, sec-부틸, 1-메틸-부틸, 1-에틸-부틸, 펜틸, n-펜틸, 이소펜틸, 네오펜틸, tert-펜틸, 헥실, n-헥실, 1-메틸펜틸, 2-메틸펜틸, 4-메틸-2-펜틸, 3,3-디메틸부틸, 2-에틸부틸, 헵틸, n-헵틸, 1-메틸헥실, 사이클로펜틸메틸,사이클로헥틸메틸, 옥틸, n-옥틸, tert-옥틸, 1-메틸헵틸, 2-에틸헥실, 2-프로필펜틸, n-노닐, 2,2-디메틸헵틸, 1-에틸-프로필, 1,1-디메틸-프로필, 이소헥실, 2-메틸펜틸, 4-메틸헥실, 5-메틸헥실 등이 있으나, 이들에 한정되지 않는다.
본 명세서에 있어서, 상기 알케닐기는 직쇄 또는 분지쇄일 수 있고, 탄소수는 특별히 한정되지 않으나, 2 내지 40인 것이 바람직하다. 일 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 20이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 10이다. 또 하나의 실시상태에 따르면, 상기 알케닐기의 탄소수는 2 내지 6이다. 구체적인 예로는 비닐, 1-프로페닐, 이소프로페닐, 1-부테닐, 2-부테닐, 3-부테닐, 1-펜테닐, 2-펜테닐, 3-펜테닐, 3-메틸-1-부테닐, 1,3-부타디에닐, 알릴, 1-페닐비닐-1-일, 2-페닐비닐-1-일, 2,2-디페닐비닐-1-일, 2-페닐-2-(나프틸-1-일)비닐-1-일, 2,2-비스(디페닐-1-일)비닐-1-일, 스틸베닐기, 스티레닐기 등이 있으나 이들에 한정되지 않는다.
본 명세서에 있어서, 사이클로알킬기는 특별히 한정되지 않으나, 탄소수 3 내지 60인 것이 바람직하며, 일 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 30이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 20이다. 또 하나의 실시상태에 따르면, 상기 사이클로알킬기의 탄소수는 3 내지 6이다. 구체적으로 사이클로프로필, 사이클로부틸, 사이클로펜틸, 3-메틸사이클로펜틸, 2,3-디메틸사이클로펜틸, 사이클로헥실, 3-메틸사이클로헥실, 4-메틸사이클로헥실, 2,3-디메틸사이클로헥실, 3,4,5-트리메틸사이클로헥실, 4-tert-부틸사이클로헥실, 사이클로헵틸, 사이클로옥틸 등이 있으나, 이에 한정되지 않는다.
본 명세서에 있어서, 아릴기는 특별히 한정되지 않으나 탄소수 6 내지 60인 것이 바람직하며, 단환식 아릴기 또는 다환식 아릴기일 수 있다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 30이다. 일 실시상태에 따르면, 상기 아릴기의 탄소수는 6 내지 20이다. 상기 아릴기가 단환식 아릴기로는 페닐기, 바이페닐기, 터페닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다. 상기 다환식 아릴기로는 나프틸기, 안트라세닐기, 페난트릴기, 파이레닐기, 페릴레닐기, 크라이세닐기, 플루오레닐기 등이 될 수 있으나, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 플루오레닐기는 치환될 수 있고, 치환기 2개가 서로 결합하여 스피로 구조를 형성할 수 있다. 상기 플루오레닐기가 치환되는 경우,
Figure pat00006
등이 될 수 있다. 다만, 이에 한정되는 것은 아니다.
본 명세서에 있어서, 헤테로고리기는 이종 원소로 O, N, Si 및 S 중 1개 이상을 포함하는 헤테로고리기로서, 탄소수는 특별히 한정되지 않으나, 탄소수 2 내지 60인 것이 바람직하다. 헤테로고리기의 예로는 티오펜기, 퓨란기, 피롤기, 이미다졸기, 티아졸기, 옥사졸기, 옥사디아졸기, 트리아졸기, 피리딜기, 비피리딜기, 피리미딜기, 트리아진기, 아크리딜기, 피리다진기, 피라지닐기, 퀴놀리닐기, 퀴나졸린기, 퀴녹살리닐기, 프탈라지닐기, 피리도 피리미디닐기, 피리도 피라지닐기, 피라지노 피라지닐기, 이소퀴놀린기, 인돌기, 카바졸기, 벤조옥사졸기, 벤조이미다졸기, 벤조티아졸기, 벤조카바졸기, 벤조티오펜기, 디벤조티오펜기, 벤조퓨라닐기, 페난쓰롤린기(phenanthroline), 티아졸릴기, 이소옥사졸릴기, 옥사디아졸릴기, 티아디아졸릴기, 벤조티아졸릴기, 페노티아지닐기 및 디벤조퓨라닐기 등이 있으나, 이들에만 한정되는 것은 아니다.
본 명세서에 있어서, 아르알킬기, 아르알케닐기, 알킬아릴기, 아릴아민기 중의 아릴기는 전술한 아릴기의 예시와 같다. 본 명세서에 있어서, 아르알킬기, 알킬아릴기, 알킬아민기 중 알킬기는 전술한 알킬기의 예시와 같다. 본 명세서에 있어서, 헤테로아릴아민 중 헤테로아릴은 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 아르알케닐기 중 알케닐기는 전술한 알케닐기의 예시와 같다. 본 명세서에 있어서, 아릴렌은 2가기인 것을 제외하고는 전술한 아릴기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로아릴렌은 2가기인 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 탄화수소 고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 아릴기 또는 사이클로알킬기에 관한 설명이 적용될 수 있다. 본 명세서에 있어서, 헤테로고리는 1가기가 아니고, 2개의 치환기가 결합하여 형성한 것을 제외하고는 전술한 헤테로고리기에 관한 설명이 적용될 수 있다.
바람직하게는, 상기 화학식 1로 표시되는 화합물은 하기 화학식 2 내지 7로 표시되는 화합물 중에서 선택되는 어느 하나일 수 있다:
[화학식 2]
Figure pat00007
[화학식 3]
Figure pat00008
[화학식 4]
Figure pat00009
[화학식 5]
Figure pat00010
[화학식 6]
Figure pat00011
[화학식 7]
Figure pat00012
상기 화학식 2 내지 7에서,
X, Y1, Y2, Y3, Ar1, Ar2, R1, R2, n 및 m은 앞서 정의한 바와 같다.
바람직하게는, Ar1 및 Ar2은 각각 독립적으로, 페닐; 비페닐릴; 터페닐릴; 나프틸; 안트라세닐; 페난쓰레닐; 트리페닐레닐; 디메틸플루오레닐; 디벤조퓨라닐 또는 디벤조티오페닐이다.
더욱 바람직하게는, Ar1 및 Ar2은 각각 독립적으로, 페닐; 비페닐릴; 또는 디벤조퓨라닐이다.
바람직하게는, R1은 수소; 또는 중수소이다.
바람직하게는 R2는 페닐; 비페닐릴; 터페닐릴; 나프틸; 안트라세닐; 페난쓰레닐; 트리페닐레닐; 또는 디메틸플루오레닐이다.
바람직하게는, n은 1 또는 2이다.
바람직하게는, 상기 화학식 1로 표시되는 화합물의 구체예로는, 하기로 구성되는 군으로부터 선택되는 어느 하나이다:
Figure pat00013
Figure pat00014
Figure pat00015
Figure pat00016
Figure pat00017
Figure pat00018
Figure pat00019

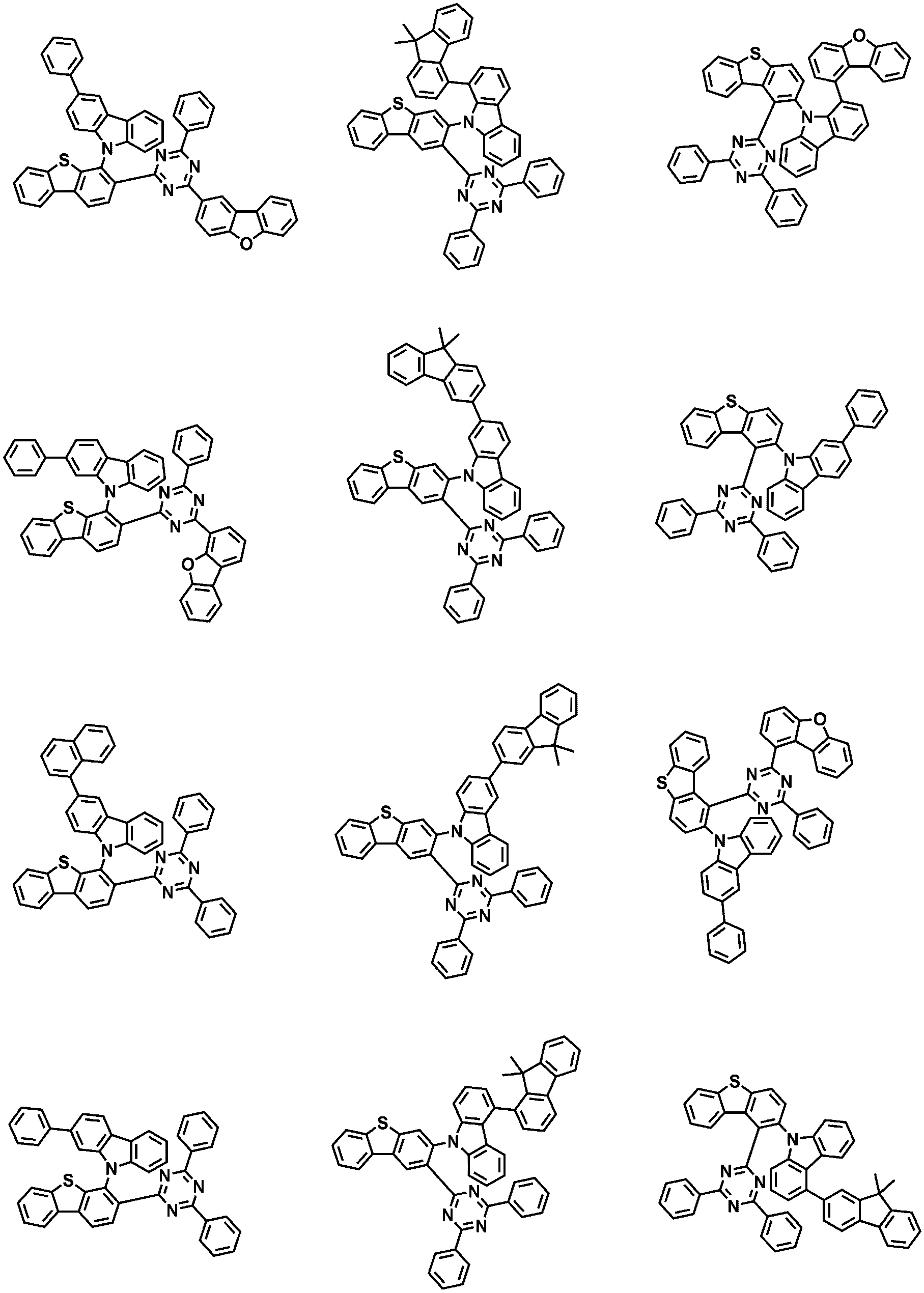

Figure pat00020
.
본 발명에 따른 화학식 1로 표시되는 화합물은 디벤조퓨란 혹은 디벤조티오펜을 중심으로 전자 받개 유닛인 함질소헤테로고리와 전자 주개 유닛인 카바졸기가 오쏘 위치로 결합하고 있는 구조를 가져 두 치환기가 마주보며 상호작용하여 intra-charge transfer(ICT) 상태를 발생시켜 밴드갭이 작아지고 보다 긴 파장에서 발광을 하여 황녹색 발광소자의 도펀트로 에너지 전달이 쉽게 발생한다. 또한 카바졸에 치환된 아릴기가 카바졸의 전자 주개 능력을 높여주어 ICT가 더 잘 생기도록 도와주고 동시에 오쏘 위치로 인해 나타날 수 있는 유리전이온도 저하를 상쇄하여 열처리 후에도 소자의 높은 안정성을 나타내 고효율, 저 구동 전압, 고휘도 및 장수명 등을 가질 수 있다.
상기 화학식 1로 표시되는 화합물은 하기 반응식 1에 따른 제조 방법으로 제조할 수 있다. 상기 제조 방법은 후술할 제조예에서 보다 구체화될 수 있다.
[반응식 1]
Figure pat00021
상기 반응식 1에서, X1, X2 및 X3는 각각 독립적으로 할로겐이고, 바람직하게는, 브로모 또는 클로로이고, 나머지 치환기에 대한 설명은 앞서 정의한 바와 같다.
상기 반응식 1에서 첫 번째 및 두 번째 반응은 Suzuki coupling 반응으로 팔라듐 촉매와 염기 존재 하에 수행하는 것이 바람직하다. 상기 반응식 1에서, 세 번째 반응은 아미네이션 반응이다. 상기 반응을 위한 반응물 및 촉매 등은 당업계에 알려진 바에 따라 변경이 가능하다. 상기 제조 방법은 후술할 제조예에서 보다 구체화될 수 있다.
또한, 본 발명은 상기 화학식 1로 표시되는 화합물을 포함하는 유기 발광 소자를 제공한다. 일례로, 본 발명은 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물 층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 상기 화학식 1로 표시되는 화합물을 포함하는, 유기 발광 소자를 제공한다.
본 발명의 유기 발광 소자의 유기물 층은 단층 구조로 이루어질 수도 있으나, 2층 이상의 유기물층이 적층된 다층 구조로 이루어질 수 있다. 예컨대, 본 발명의 유기 발광 소자는 유기물 층으로서 정공주입층, 정공수송층, 발광층, 전자수송층, 전자주입층 등을 포함하는 구조를 가질 수 있다. 그러나 유기 발광 소자의 구조는 이에 한정되지 않고 더 적은 수의 유기층을 포함할 수 있다.
또한, 상기 유기물 층은 정공주입층, 정공수송층, 또는 정공 주입과 수송을 동시에 하는 층을 포함할 수 있고, 상기 정공주입층, 정공수송층, 또는 정공 주입과 수송을 동시에 하는 층은 상기 화학식 1로 표시되는 화합물을 포함한다.
또한, 상기 유기물 층은 발광층을 포함할 수 있고, 상기 발광층은 상기 화학식 1로 표시되는 화합물을 포함한다.
또한, 상기 유기물 층은 전자수송층, 또는 전자주입층을 포함할 수 있고, 상기 전자수송층, 또는 전자주입층은 상기 화학식 1로 표시되는 화합물을 포함한다.
또한, 상기 전자수송층, 전자주입층, 또는 전자 주입 및 전자 수송을 동시에 하는 층은 상기 화학식 1로 표시되는 화합물을 포함한다. 특히, 본 발명에 따른 화학식 1로 표시되는 화합물은 열적 안정성이 우수하고, 6.0 eV 이상의 깊은 HOMO 준위, 높은 삼중함 에너지(ET), 및 정공 안정성을 가지고 있다. 또한, 상기 화학식 1로 표시되는 화합물을 전자 주입 및 전자 수송을 동시에 할 수 있는 유기물 층에 사용할 경우, 당업계에서 사용하는 n-형 도펀트를 혼합하여 사용할 수 있다.
또한, 상기 유기물 층은 발광층 및 전자수송층을 포함하고, 상기 전자수송층은 상기 화학식 1로 표시되는 화합물을 포함할 수 있다.
또한, 본 발명에 따른 유기 발광 소자는, 기판 상에 양극, 1층 이상의 유기물 층 및 음극이 순차적으로 적층된 구조(normal type)의 유기 발광 소자일 수 있다. 또한, 본 발명에 따른 유기 발광 소자는 기판 상에 음극, 1층 이상의 유기물 층 및 양극이 순차적으로 적층된 역방향 구조(inverted type)의 유기 발광 소자일 수 있다. 예컨대, 본 발명의 일실시예에 따른 유기 발광 소자의 구조는 도 1 및 2에 예시되어 있다.
도 1은 기판(1), 양극(2), 발광층(3), 음극(4)으로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 발광층에 포함될 수 있다.
도 2는 기판 (1), 양극(2), 정공주입층(5), 정공수송층(6), 발광층(7), 전자수송층(8) 및 음극(4)로 이루어진 유기 발광 소자의 예를 도시한 것이다. 이와 같은 구조에 있어서, 상기 화학식 1로 표시되는 화합물은 상기 정공주입층, 정공수송층, 발광층 및 전자수송층 중 1층 이상에 포함될 수 있다.
본 발명에 따른 유기 발광 소자는, 상기 화학식 1로 표시되는 화합물을 포함하는 유기물층이 발광층일 수 있으며, 바람직하게는, 상기 발광층은 하기 화학식 8로 표시되는 화합물을 더 포함할 수 있다:
[화학식 8]
Figure pat00022
상기 화학식 8에서,
Ar3 및 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
R3 및 R4는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C3-60 사이클로알킬; 치환 또는 비치환된 C2-60 알케닐; 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
a 및 b는 각각 독립적으로, 0 내지 7의 정수이다.
바람직하게는, Ar3 및 Ar4는 각각 독립적으로, 페닐, 비페닐릴, 터페닐릴, 나프틸, 디벤조퓨라닐, 디벤조티오페닐, 또는 디메틸플루오레닐이다.
바람직하게는, R3 및 R4는 수소이다.
바람직하게는, 상기 화학식 8로 표시되는 화합물은, 구체적으로 하기로 구성되는 군으로부터 선택되는 어느 하나이다:
Figure pat00023
Figure pat00024
Figure pat00025
Figure pat00026
Figure pat00027
Figure pat00028
.
본 발명에 따른 유기 발광 소자는, 발광층에 상기 화학식 1로 표시되는 화합물과 화학식 8로 표시되는 화합물을 조합하여 사용함으로써, 이들의 시너지 효과로 저전압, 고효율, 장수명의 특성을 현저히 향상시킬 수 있다.
본 발명에 따른 유기 발광 소자는, 상기 유기물 층 중 1층 이상이 상기 화학식 1로 표시되는 화합물을 포함하는 것을 제외하고는 당 기술분야에 알려져 있는 재료와 방법으로 제조될 수 있다. 또한, 상기 유기 발광 소자가 복수개의 유기물층을 포함하는 경우, 상기 유기물층은 동일한 물질 또는 다른 물질로 형성될 수 있다.
예컨대, 본 발명에 따른 유기 발광 소자는 기판 상에 제1 전극, 유기물층 및 제2 전극을 순차적으로 적층시켜 제조할 수 있다. 이때, 스퍼터링법(sputtering)이나 전자빔 증발법(e-beam evaporation)과 같은 PVD(physical Vapor Deposition)방법을 이용하여, 기판 상에 금속 또는 전도성을 가지는 금속 산화물 또는 이들의 합금을 증착시켜 양극을 형성하고, 그 위에 정공 주입층, 정공 수송층, 발광층 및 전자 수송층을 포함하는 유기물 층을 형성한 후, 그 위에 음극으로 사용할 수 있는 물질을 증착시켜 제조할 수 있다. 이와 같은 방법 외에도, 기판 상에 음극 물질부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 만들 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자의 제조시 진공 증착법 뿐만 아니라 용액 도포법에 의하여 유기물 층으로 형성될 수 있다. 여기서, 용액 도포법이라 함은 스핀 코팅, 딥코팅, 닥터 블레이딩, 잉크젯 프린팅, 스크린 프린팅, 스프레이법, 롤 코팅 등을 의미하지만, 이들만으로 한정되는 것은 아니다.
이와 같은 방법 외에도, 기판 상에 음극 물질로부터 유기물층, 양극 물질을 차례로 증착시켜 유기 발광 소자를 제조할 수 있다(WO 2003/012890). 다만, 제조 방법이 이에 한정되는 것은 아니다.
일례로, 상기 제1 전극은 양극이고, 상기 제2 전극은 음극이거나, 또는 상기 제1 전극은 음극이고, 상기 제2 전극은 양극이다.
상기 양극 물질로는 통상 유기물 층으로 정공 주입이 원활할 수 있도록 일함수가 큰 물질이 바람직하다. 상기 양극 물질의 구체적인 예로는 바나듐, 크롬, 구리, 아연, 금과 같은 금속 또는 이들의 합금; 아연 산화물, 인듐 산화물, 인듐주석 산화물(ITO), 인듐아연 산화물(IZO)과 같은 금속 산화물; ZnO:Al 또는 SNO2:Sb와 같은 금속과 산화물의 조합; 폴리(3-메틸티오펜), 폴리[3,4-(에틸렌-1,2-디옥시)티오펜](PEDOT), 폴리피롤 및 폴리아닐린과 같은 전도성 고분자 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 음극 물질로는 통상 유기물층으로 전자 주입이 용이하도록 일함수가 작은 물질인 것이 바람직하다. 상기 음극 물질의 구체적인 예로는 마그네슘, 칼슘, 나트륨, 칼륨, 티타늄, 인듐, 이트륨, 리튬, 가돌리늄, 알루미늄, 은, 주석 및 납과 같은 금속 또는 이들의 합금; LiF/Al 또는 LiO2/Al과 같은 다층 구조 물질 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 정공주입층은 전극으로부터 정공을 주입하는 층으로, 정공 주입 물질로는 정공을 수송하는 능력을 가져 양극에서의 정공 주입효과, 발광층 또는 발광재료에 대하여 우수한 정공 주입 효과를 갖고, 발광층에서 생성된 여기자의 전자주입층 또는 전자주입재료에의 이동을 방지하며, 또한, 박막 형성 능력이 우수한 화합물이 바람직하다. 정공 주입 물질의 HOMO(highest occupied molecular orbital)가 양극 물질의 일함수와 주변 유기물 층의 HOMO 사이인 것이 바람직하다. 정공 주입 물질의 구체적인 예로는 금속 포피린(porphyrin), 올리고티오펜, 아릴아민 계열의 유기물, 헥사니트릴헥사아자트리페닐렌 계열의 유기물, 퀴나크리돈(quinacridone)계열의 유기물, 페릴렌(perylene) 계열의 유기물, 안트라퀴논 및 폴리아닐린과 폴리티오펜 계열의 전도성 고분자 등이 있으나, 이들에만 한정 되는 것은 아니다.
상기 정공수송층은 정공주입층으로부터 정공을 수취하여 발광층까지 정공을 수송하는 층으로, 정공 수송 물질로 양극이나 정공 주입층으로부터 정공을 수송받아 발광층으로 옮겨줄 수 있는 물질로 정공에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 아릴아민 계열의 유기물, 전도성 고분자, 및 공액 부분과 비공액 부분이 함께 있는 블록 공중합체 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광 물질로는 정공 수송층과 전자 수송층으로부터 정공과 전자를 각각 수송받아 결합시킴으로써 가시광선 영역의 빛을 낼 수 있는 물질로서, 형광이나 인광에 대한 양자 효율이 좋은 물질이 바람직하다. 구체적인 예로 8-히드록시-퀴놀린 알루미늄 착물(Alq3); 카르바졸 계열 화합물; 이량체화 스티릴(dimerized styryl) 화합물; BAlq; 10-히드록시벤조 퀴놀린-금속 화합물; 벤족사졸, 벤즈티아졸 및 벤즈이미다졸 계열의 화합물; 폴리(p-페닐렌비닐렌)(PPV) 계열의 고분자; 스피로(spiro) 화합물; 폴리플루오렌, 루브렌 등이 있으나, 이들에만 한정되는 것은 아니다.
상기 발광층은 호스트 재료 및 도펀트 재료를 포함할 수 있다. 호스트 재료는 축합 방향족환 유도체 또는 헤테로환 함유 화합물 등이 있다. 구체적으로 축합 방향족환 유도체로는 안트라센 유도체, 피렌 유도체, 나프탈렌 유도체, 펜타센 유도체, 페난트렌 화합물, 플루오란텐 화합물 등이 있고, 헤테로환 함유 화합물로는 카바졸 유도체, 디벤조퓨란 유도체, 래더형 퓨란 화합물, 피리미딘 유도체 등이 있으나, 이에 한정되지 않는다.
도펀트 재료로는 방향족 아민 유도체, 스트릴아민 화합물, 붕소 착체, 플루오란텐 화합물, 금속 착체 등이 있다. 구체적으로 방향족 아민 유도체로는 치환 또는 비치환된 아릴아미노기를 갖는 축합 방향족환 유도체로서, 아릴아미노기를 갖는 피렌, 안트라센, 크리센, 페리플란텐 등이 있으며, 스티릴아민 화합물로는 치환 또는 비치환된 아릴아민에 적어도 1개의 아릴비닐기가 치환되어 있는 화합물로, 아릴기, 실릴기, 알킬기, 사이클로알킬기 및 아릴아미노기로 이루어진 군에서 1 또는 2 이상 선택되는 치환기가 치환 또는 비치환된다. 구체적으로 스티릴아민, 스티릴디아민, 스티릴트리아민, 스티릴테트라아민 등이 있으나, 이에 한정되지 않는다. 또한, 금속 착체로는 이리듐 착체, 백금 착체 등이 있으나, 이에 한정되지 않는다.
상기 전자수송층은 전자주입층으로부터 전자를 수취하여 발광층까지 전자를 수송하는 층으로 전자 수송 물질로는 음극으로부터 전자를 잘 주입 받아 발광층으로 옮겨줄 수 있는 물질로서, 전자에 대한 이동성이 큰 물질이 적합하다. 구체적인 예로는 8-히드록시퀴놀린의 Al 착물; Alq3를 포함한 착물; 유기 라디칼 화합물; 히드록시플라본-금속 착물 등이 있으나, 이들에만 한정되는 것은 아니다. 전자 수송층은 종래기술에 따라 사용된 바와 같이 임의의 원하는 캐소드 물질과 함께 사용할 수 있다. 특히, 적절한 캐소드 물질의 예는 낮은 일함수를 가지고 알루미늄층 또는 실버층이 뒤따르는 통상적인 물질이다. 구체적으로 세슘, 바륨, 칼슘, 이테르븀 및 사마륨이고, 각 경우 알루미늄 층 또는 실버층이 뒤따른다.
상기 전자 주입층은 전극으로부터 전자를 주입하는 층으로, 전자를 수송하는 능력을 갖고, 음극으로부터의 전자 주입 효과, 발광층 또는 발광 재료에 대하여 우수한 전자주입 효과를 가지며, 발광층에서 생성된 여기자의 정공주입층에의 이동을 방지하고, 또한, 박막형성능력이 우수한 화합물이 바람직하다. 구체적으로는 플루오레논, 안트라퀴노다이메탄, 다이페노퀴논, 티오피란 다이옥사이드, 옥사졸, 옥사다이아졸, 트리아졸, 이미다졸, 페릴렌테트라카복실산, 프레오레닐리덴 메탄, 안트론 등과 그들의 유도체, 금속 착체 화합물 및 질소 함유 5원환 유도체 등이 있으나, 이에 한정되지 않는다.
상기 금속 착체 화합물로서는 8-하이드록시퀴놀리나토 리튬, 비스(8-하이드록시퀴놀리나토)아연, 비스(8-하이드록시퀴놀리나토)구리, 비스(8-하이드록시퀴놀리나토)망간, 트리스(8-하이드록시퀴놀리나토)알루미늄, 트리스(2-메틸-8-하이드록시퀴놀리나토)알루미늄, 트리스(8-하이드록시퀴놀리나토)갈륨, 비스(10-하이드록시벤조[h]퀴놀리나토)베릴륨, 비스(10-하이드록시벤조[h]퀴놀리나토)아연, 비스(2-메틸-8-퀴놀리나토)클로로갈륨, 비스(2-메틸-8-퀴놀리나토)(o-크레졸라토)갈륨, 비스(2-메틸-8-퀴놀리나토)(1-나프톨라토)알루미늄, 비스(2-메틸-8-퀴놀리나토)(2-나프톨라토)갈륨 등이 있으나, 이에 한정되지 않는다.
본 발명에 따른 유기 발광 소자는 사용되는 재료에 따라 전면 발광형, 후면 발광형 또는 양면 발광형일 수 있다.
또한, 상기 화학식 1로 표시되는 화합물은 유기 발광 소자 외에도 유기 태양 전지 또는 유기 트랜지스터에 포함될 수 있다.
상기 화학식 1로 표시되는 화합물 및 이를 포함하는 유기 발광 소자의 제조를 이하 실시예에서 구체적으로 설명한다. 그러나 하기 실시예는 본 발명을 예시하기 위한 것이며, 본 발명의 범위가 이들에 의하여 한정되는 것은 아니다.
[합성예]
합성예 1: 화합물 1의 합성
단계 1) 화합물 1-1의 합성
Figure pat00029
질소 분위기에서 3-bromo-2-fluorodibenzo[b,d]furan (15.0g, 56.6mmol)와 bis(pinacolato)diboron (15.8g, 62.2mmol)를 1,4-dioxane 300ml에 환류시키며 교반하였다. 이 후 potassium acetate (8.3g, 84.9mmol)를 투입하고 충분히 교반한 후 bis(dibenzylideneacetone)palladium(0) (1.0g, 1.7mmol) 및 tricyclohexylphosphine (1.0g, 3.4mmol)을 투입하였다. 8시간 반응하고 상온으로 식히고 클로로포름과 물을 이용하여 유기층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제하여 화합물 1-1을 13.2g 제조하였다. (수율 75%, MS: [M+H]+= 313)
단계 2) 화합물 1-2의 합성
Figure pat00030
질소 분위기에서 화합물 1-1 (15.0g, 48.1mmol)와 2-chloro-4,6-diphenyl-1,3,5-triazine (14.2g, 52.9mmol)를 THF 300ml에 넣고 교반 및 환류하였다. 이 후 potassium carbonate (26.6g, 192.2mmol)를 물 80ml에 녹여 투입하고 충분히 교반한 후 tetrakis(triphenylphosphine)palladium(0) (1.7g, 1.4mmol)을 투입하였다. 9시간 반응 후 상온으로 식히고 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제하여 화합물 1-2를 14.6g 제조하였다. (수율 73%, MS: [M+H]+= 418)
단계 3) 화합물 1의 합성
Figure pat00031
질소 분위기에서 화합물 1-2 (20.0g, 47.9mmol)와 4-phenyl-9H-carbazole (12.8g, 52.7mmol)를 DMF 400ml에 넣고 환류시키며 교반하였다. 이 후 cesium carbonate (46.8g, 143.7mmol)를 투입하고 교반하였다. 6시간 반응 후 상온으로 식히고 클로로포름과 물을 이용하여 유기층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제한 후, 승화 정제를 통해 화합물 1를 15.0g 제조하였다. (수율 49%, MS: [M+H]+= 642)
합성예 2: 화합물 2의 합성
Figure pat00032
합성예 1의 단계 3에서, 4-phenyl-9H-carbazole을 2,4-diphenyl-9H-carbazole로 변경하여 사용한 것을 제외하고는, 화합물 1의 제조 방법과 동일한 제조 방법으로 화합물 2를 제조하였다. (MS[M+H]+= 718)
합성예 3: 화합물 3의 합성
Figure pat00033
합성예 1에서, 3-bromo-2-fluorodibenzo[b,d]furan을 3-chloro-4-fluorodibenzo[b,d]furan로, 4-phenyl-9H-carbazole을 3-phenyl-9H-carbazole로 변경하여 사용한 것을 제외하고는, 화합물 1의 제조 방법과 동일한 제조 방법으로 화합물 3을 제조하였다. (MS[M+H]+= 642)
합성예 4: 화합물 4의 합성
Figure pat00034
합성예 1에서, 3-bromo-2-fluorodibenzo[b,d]furan을 3-chloro-4-fluorodibenzo[b,d]furan로, 2-chloro-4,6-diphenyl-1,3,5-triazine을 2-([1,1'-biphenyl]-3-yl)-4-chloro-6-phenyl-1,3,5-triazine로, 4-phenyl-9H-carbazole을 2-phenyl-9H-carbazole로 변경하여 사용한 것을 제외하고는, 화합물 1의 제조 방법과 동일한 제조 방법으로 화합물 4를 제조하였다. (MS[M+H]+= 718)
합성예 5: 화합물 5의 합성
단계 1) 화합물 5-1의 합성
Figure pat00035
질소 분위기에서 1-bromodibenzo[b,d]furan-2-ol (15.0g, 57.0mmol)와 bis(pinacolato)diboron (15.9g, 62.7mmol)를 1,4-dioxane 300ml에 환류시키며 교반하였다. 이 후 potassium acetate (8.4g, 85.5mmol)를 투입하고 충분히 교반한 후 bis(dibenzylideneacetone)palladium(0) (1.0g, 1.7mmol) 및 tricyclohexylphosphine (1.0g, 3.4mmol)을 투입하였다. 5시간 반응하고 상온으로 식히고 클로로포름과 물을 이용하여 유기층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제하여 화합물 5-1을 10.6g 제조하였다. (수율 60%, MS: [M+H]+= 311)
단계 2) 화합물 5-2의 합성
Figure pat00036
질소 분위기에서 화합물 5-1 (15.0g, 48.4mmol)와 2-chloro-4,6-diphenyl-1,3,5-triazine (14.2g, 53.2mmol)를 THF 300ml에 넣고 교반 및 환류하였다. 이 후 potassium carbonate (26.7g, 193.4mmol)를 물 80ml에 녹여 투입하고 충분히 교반한 후 tetrakis(triphenylphosphine)palladium(0) (1.7g, 1.5mmol)을 투입하였다. 10시간 반응 후 상온으로 식히고 유기층과 물층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제하여 화합물 5-2를 15.7g 제조하였다. (수율 78%, MS: [M+H]+= 418)
단계 3) 화합물 5-3의 합성
Figure pat00037
질소 분위기에서 화합물 5-2 (15.0g, 35.9mmol), 1,1,2,2,3,3,4,4,4-nonafluorobutane-1-sulfonyl fluoride (23.9g, 79.1mmol), potassium carbonate (9.9g, 71.9mmol)를 DMF 225ml에 넣고 교반 및 환류하였다. 5시간 반응하고 상온으로 식히고 클로로포름과 물을 이용하여 유기층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제하여 화합물 5-3을 18.8g 제조하였다. (수율 75%, MS: [M+H]+= 699)
단계 4) 화합물 5의 합성
Figure pat00038
질소 분위기에서 화합물 5-3 (15.0g, 21.5mmol)와 2-phenyl-9H-carbazole (5.8g, 23.7mmol)를 toluene 300ml에 넣고 교반 및 환류하였다. 이 후 sodium tert-butoxide (3.1g, 32.3mmol), bis(tri-tert-butylphosphine)palladium(0) (0.3g, 0.6mmol)을 투입하였다. 11시간 반응 후 상온으로 식히고 클로로포름과 물을 이용하여 유기층을 분리 후 유기층을 증류하였다. 이를 다시 클로로포름에 녹이고, 물로 2회 세척 후에 유기층을 분리하여, 무수황산마그네슘을 넣고 교반한 후 여과하여 여액을 감압 증류하였다. 농축한 화합물을 실리카 겔 컬럼 크로마토그래피로 정제한 후, 승화정제를 통해 화합물 5를 6.3g 제조하였다. (수율 46%, MS: [M+H]+= 642)
합성예 6: 화합물 6의 합성
Figure pat00039
합성예 5의 단계 4에서, 2-phenyl-9H-carbazole을 4-(9,9-dimethyl-9H-fluoren-2-yl)-9H-carbazole로 변경하여 사용한 것을 제외하고는, 화합물 5의 제조 방법과 동일한 제조 방법으로 화합물 6을 제조하였다. (MS[M+H]+= 758)
합성예 7: 화합물 7의 합성
Figure pat00040
합성예 5에서, 1-bromodibenzo[b,d]furan-2-ol을 4-bromodibenzo[b,d]thiophen-3-ol로 변경하여 사용한 것을 제외하고는, 화합물 5의 제조 방법과 동일한 제조 방법으로 화합물 7을 제조하였다. (MS[M+H]+= 658)
합성예 8: 화합물 8의 합성
Figure pat00041
합성예 5에서, 1-bromodibenzo[b,d]furan-2-ol을 4-bromodibenzo[b,d]thiophen-3-ol로, 2-phenyl-9H-carbazole을 1-([1,1'-biphenyl]-4-yl)-9H-carbazole로 변경하여 사용한 것을 제외하고는, 화합물 5의 제조 방법과 동일한 제조 방법으로 화합물 8을 제조하였다. (MS[M+H]+= 734)
[실험예]
실험예 1
ITO(Indium Tin Oxide)가 1,300Å의 두께로 박막 코팅된 유리 기판을 세제를 녹인 증류수에 넣고 초음파로 세척하였다. 이 때, 세제로는 피셔사(Fischer Co.) 제품을 사용하였으며, 증류수로는 밀러포어사(Millipore Co.) 제품의 필터(Filter)로 2차로 걸러진 증류수를 사용하였다. ITO를 30분간 세척한 후 증류수로 2회 반복하여 초음파 세척을 10분간 진행하였다. 증류수 세척이 끝난 후, 이소프로필알콜, 아세톤, 메탄올의 용제로 초음파 세척을 하고 건조시킨 후 플라즈마 세정기로 수송시켰다. 또한, 산소 플라즈마를 이용하여 상기 기판을 5분간 세정한 후 진공 증착기로 기판을 수송시켰다.
이렇게 준비된 ITO 투명 전극 위에 하기 헥사니트릴 헥사아자트리페닐렌 (hexaazatriphenylene; HAT-CN)를 50Å의 두께로 열 진공 증착하여 정공주입층을 형성하였다. 그 위에 정공수송층으로 하기 NPB를 150Å 두께로 진공 증착한 후 전자저지층으로 하기 HT-A를 50Å의 두께로 열 진공 증착하였다. 이어서 앞서 제조한 화합물 1와 하기 YGD 화합물을 85:15의 중량비로 200 Å의 두께로 진공 증착하여 발광층을 형성하였다. 이어서, 전자 수송층으로 하기 ET-A 를 200Å의 두께로 열 진공 증착하고 이어서 ET-B와 리튬을 98:2의 중량비로 100Å의 두께로 진공 증착하였다. 상기 전자주입층 위에 순차적으로 마그네슘과 은을 10:1의 비율로 220Å의 두께로, 알루미늄을 1000Å 두께로 증착하여 음극을 형성하여, 유기 발광 소자를 제조하였다.
Figure pat00042
상기의 과정에서 유기물의 증착속도는 0.4~0.7Å/sec를 유지하였고, 은과 마그네슘은 2 Å/sec의 증착 속도를 유지하였으며, 증착시 진공도는 2×10-7 ~ 5×10-6 torr를 유지하여, 유기 발광 소자를 제작하였다.
실험예 2 내지 실험예 8
화합물 1 대신 하기 표 1에 기재된 화합물을 사용한 것을 제외하고는, 상기 실험예 1과 동일한 방법으로 유기 발광 소자를 제조하였다.
비교실험예 1 내지 5
화합물 1 대신 하기 표 1에 기재된 화합물을 사용한 것을 제외하고는, 상기 실험예 1과 동일한 방법으로 유기 발광 소자를 제조하였다. 하기 표 1에서, 화합물 YGH-A, YGH-B, YGH-C, YGH-D 및 YGH-E는 각각 하기와 같다.
Figure pat00043
상기 실험예 및 비교 실험예에서 제조한 유기 발광 소자를 110℃ 오븐에서 30분간 보관하여 열처리한 후, 전류를 인가하여 전압, 효율, 수명(T95)을 측정하고 그 결과를 하기 표 1에 나타내었다. 이때, 전압 및 효율은 10 mA/cm2의 전류 밀도를 인가하여 측정하였다. 또한, 하기 표 1의 T95은 전류 밀도 50 mA/cm2에서 초기 휘도가 95%로 저하할 때까지 측정한 시간을 의미한다.
발광층(호스트) 전압
(V)		 효율
(cd/A)		 수명
(T95, hr)
실험예 1 화합물 1 2.91 62.1 30
실험예 2 화합물 2 2.90 62.5 32
실험예 3 화합물 3 3.12 62.3 33
실험예 4 화합물 4 3.14 61.5 30
실험예 5 화합물 5 2.95 59.4 37
실험예 6 화합물 6 2.93 59.7 39
실험예 7 화합물 7 3.03 60.9 45
실험예 8 화합물 8 3.06 61.2 43
비교 실험예 1 YGH-A 3.81 43.0 21
비교 실험예 2 YGH-B 3.85 41.1 27
비교 실험예 3 YGH-C 4.25 26.6 5
비교 실험예 4 YGH-D 4.02 11.3 12
비교 실험예 5 YGH-E 4.38 12.3 5
화학식 1로 표시되는 화합물은 디벤조퓨란 혹은 디벤조티오펜을 중심으로 전자 받개 유닛인 함질소 헤테로 고리와 전자 주개 유닛인 카바졸기가 오쏘 위치로 결합하고 있는 구조를 가지고 있다. 전자 주개 유닛과 전자 받개 유닛이 오쏘로 결합하고 있는 경우 두 치환기가 마주보며 상호작 용하여 intra-charge transfer(ICT) 상태가 발생하며 이 영향으로 밴드갭이 작아지고 보다 긴 파장에서 발광을 하여 황녹색 발광소자의 도펀트로 에너지 전달에 유리해진다. 비교 실험예 1 및 2를 통해 YGH-A와 YGH-B와 같이 두 치환기가 메타 위치나 파라 위치로 치환된 구조들은 화학식 1의 구조에 비해 효율이 저하됨을 확인할 수 있었다.
또한, 카바졸에 치환된 아릴기는 카바졸의 전자 주개 능력을 높여주어 ICT가 더 잘 생기도록 하며 동시에 오쏘 위치로 인해 나타날 수 있는 유리전이온도저하를 상쇄하여 열처리 후에도 소자의 높은 안정성을 나타내는데 이는 실험예와 비교 실험예 3과의 비교를 통해 알 수 있다.
두 치환기와 디벤조퓨란 혹은 디벤조티오펜이 직접 결합하지 않은 경우 두 치환기가 바로 마주보지 않게 되어 ICT의 형성이 낮아져 전반적인 소자 특성이 저하됨을 확인할 수 있었다.
따라서, 표1의 결과로부터 화학식 1로 표시되는 화합물을 유기발광소자의 황녹색 발광층 호스트로 적용 시 비교 실험예에 적용된 화합물과 비교해 보다 우수한 특성을 나타냄을 확인할 수 있다.
1: 기판 2: 양극
3: 발광층 4: 음극
5: 정공주입층 6: 정공수송층
7: 발광층 8: 전자수송층

Claims (14)

  1. 하기 화학식 1로 표시되는 화합물:
    [화학식 1]
    Figure pat00044

    상기 화학식 1에서,
    X는 O 또는 S이고,
    Y1, Y2 및 Y3는 각각 독립적으로, CH; 또는 N이고, 단, Y1, Y2 및 Y3 중 2개 이상이 N이고,
    Ar1 및 Ar2는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 N, O 및 S로 구성되는 군으로부터 선택되는 하나 이상의 헤테로 원자를 포함하는 치환 또는 비치환된 C5-60 헤테로아릴이고,
    상기 두 개의 *는 각각 1 및 2; 2 및 3; 또는 3 및 4와 연결되고,
    R1은 수소; 중수소; 치환 또는 비치환된 C1-60 알킬; 또는 치환 또는 비치환된 C6-60 아릴이고,
    R2는 치환 또는 비치환된 C6-60 아릴이고,
    m은 0 내지 6의 정수이고,
    n은 1 내지 8의 정수임.
  2. 제 1항에 있어서,
    상기 화학식 1로 표시되는 화합물은 하기 화학식 2 내지 7로 표시되는 화합물 중에서 선택되는 어느 하나인, 화합물:
    [화학식 2]
    Figure pat00045

    [화학식 3]
    Figure pat00046

    [화학식 4]
    Figure pat00047

    [화학식 5]
    Figure pat00048

    [화학식 6]
    Figure pat00049

    [화학식 7]
    Figure pat00050

    상기 화학식 2 내지 7에서,
    X, Y1, Y2, Y3, Ar1, Ar2, R1, R2, n 및 m은 청구항 1에서 정의한 바와 같음.
  3. 제 1항에 있어서,
    Ar1 및 Ar2은 각각 독립적으로, 페닐; 비페닐릴; 터페닐릴; 나프틸; 안트라세닐; 페난쓰레닐; 트리페닐레닐; 디메틸플루오레닐; 디벤조퓨라닐 또는 디벤조티오페닐인, 화합물.
  4. 제 1항에 있어서,
    Ar1 및 Ar2은 각각 독립적으로, 페닐; 비페닐릴; 또는 디벤조퓨라닐인, 화합물.
  5. 제 1항에 있어서,
    R1은 수소; 또는 중수소인, 화합물.
  6. 제 1항에 있어서,
    R2는 페닐; 비페닐릴; 터페닐릴; 나프틸; 안트라세닐; 페난쓰레닐; 트리페닐레닐; 또는 디메틸플루오레닐인, 화합물.
  7. 제 1항에 있어서,
    n은 1 또는 2인, 화합물.
  8. 제 1항에 있어서,
    상기 화학식 1로 표시되는 화합물은, 하기로 구성되는 군으로부터 선택되는 어느 하나인, 화합물:
    Figure pat00051

    Figure pat00052

    Figure pat00053

    Figure pat00054

    Figure pat00055

    Figure pat00056

    Figure pat00057

    Figure pat00058
    .
  9. 제1 전극; 상기 제1 전극과 대향하여 구비된 제2 전극; 및 상기 제1 전극과 상기 제2 전극 사이에 구비된 1층 이상의 유기물층을 포함하는 유기 발광 소자로서, 상기 유기물층 중 1층 이상은 제 1항 내지 제 8항 중 어느 하나의 항에 따른 화합물을 포함하는 것인, 유기 발광 소자.
  10. 제9항에 있어서,
    상기 유기물층은 발광층인, 유기 발광 소자.
  11. 제10항에 있어서,
    상기 발광층은 하기 화학식 8로 표시되는 화합물을 추가로 포함하는, 유기 발광 소자:
    [화학식 8]
    Figure pat00059

    상기 화학식 8에서,
    Ar3 및 Ar4는 각각 독립적으로, 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
    R3 및 R4는 각각 독립적으로, 수소; 중수소; 할로겐; 시아노; 니트로; 아미노; 치환 또는 비치환된 C1-60 알킬; 치환 또는 비치환된 C3-60 사이클로알킬; 치환 또는 비치환된 C2-60 알케닐; 치환 또는 비치환된 C6-60 아릴; 또는 치환 또는 비치환된 N, O 및 S로 구성되는 군으로부터 선택되는 어느 하나 이상을 포함하는 C2-60 헤테로아릴이고,
    a 및 b는 각각 독립적으로, 0 내지 7의 정수임.
  12. 제11항에 있어서,
    Ar3 및 Ar4는 각각 독립적으로, 페닐; 비페닐릴; 터페닐릴; 나프틸; 디벤조퓨라닐; 디벤조티오페닐; 또는 디메틸플루오레닐인, 유기 발광 소자.
  13. 제11항에 있어서,
    R3 및 R4는 수소인, 유기 발광 소자.
  14. 제11항에 있어서,

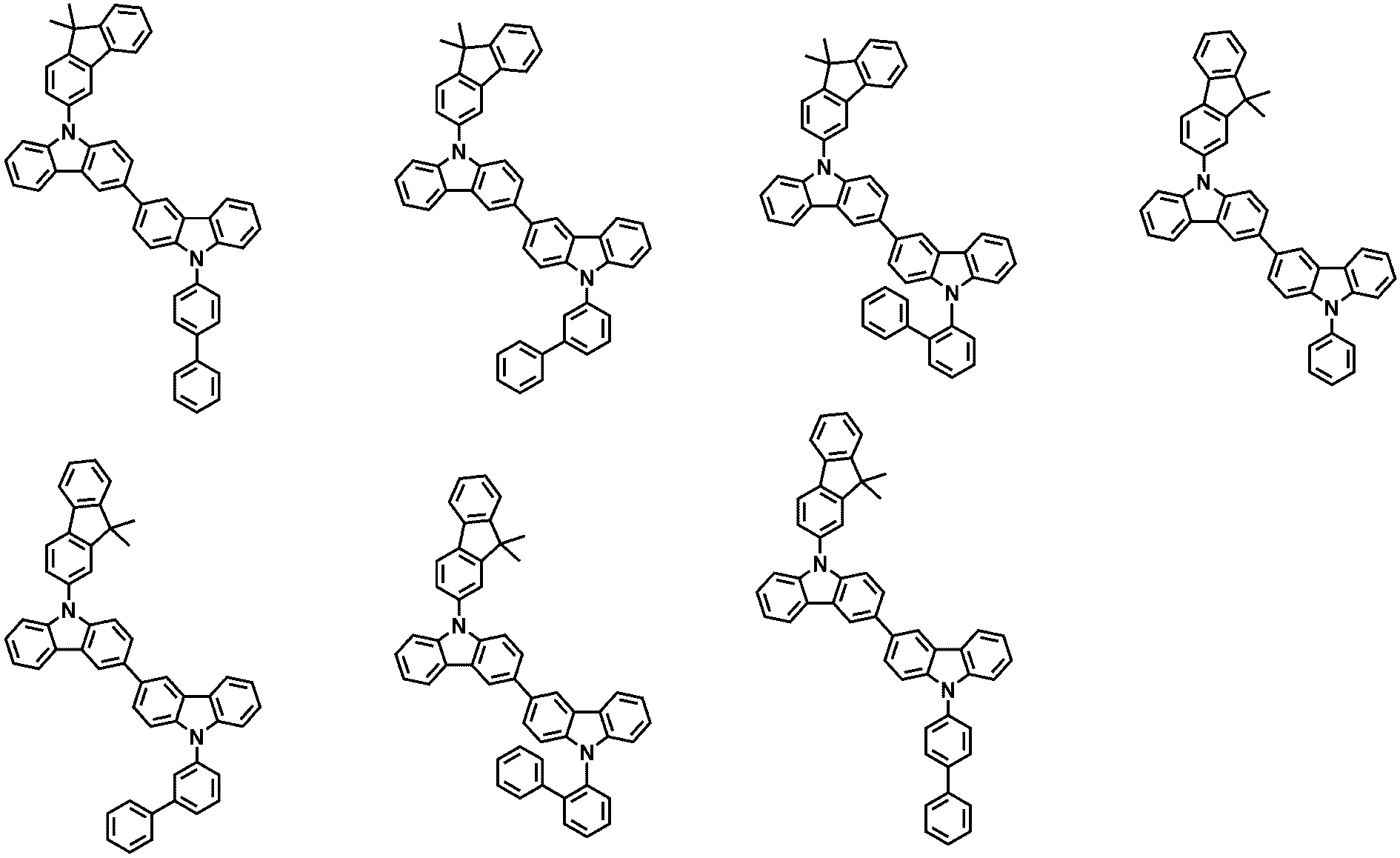

    상기 화학식 8로 표시되는 화합물은 하기로 구성되는 군으로부터 선택되는 어느 하나인, 유기 발광 소자:
    Figure pat00060

    Figure pat00061

    Figure pat00062

    Figure pat00063

    Figure pat00064

    Figure pat00065
    .
KR1020200005489A 2019-01-18 2020-01-15 신규한 화합물 및 이를 이용한 유기발광 소자 Active KR102354501B1 (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
PCT/KR2020/000781 WO2020149656A1 (ko) 2019-01-18 2020-01-16 신규한 화합물 및 이를 이용한 유기발광 소자
CN202080005477.2A CN112789275B (zh) 2019-01-18 2020-01-16 新型化合物及包含其的有机发光器件

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020190007096 2019-01-18
KR20190007096 2019-01-18

Publications (2)

Publication Number Publication Date
KR20200090118A true KR20200090118A (ko) 2020-07-28
KR102354501B1 KR102354501B1 (ko) 2022-01-21

Family

ID=71831533

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020200005489A Active KR102354501B1 (ko) 2019-01-18 2020-01-15 신규한 화합물 및 이를 이용한 유기발광 소자

Country Status (2)

Country Link
KR (1) KR102354501B1 (ko)
CN (1) CN112789275B (ko)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023282484A1 (ko) * 2021-07-06 2023-01-12 엘티소재주식회사 헤테로 고리 화합물, 이를 포함하는 유기 발광 소자 및 유기물층용 조성물
WO2024111957A1 (ko) * 2022-11-22 2024-05-30 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
WO2025198454A1 (ko) * 2024-03-19 2025-09-25 머티어리얼사이언스 주식회사 유기 화합물 및 이를 포함하는 유기발광소자

Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130073537A (ko) 2011-12-23 2013-07-03 제일모직주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR20150134248A (ko) * 2014-05-21 2015-12-01 삼성전자주식회사 카바졸계 화합물 및 이를 포함한 유기 발광 소자
KR20170102000A (ko) * 2015-02-13 2017-09-06 코니카 미놀타 가부시키가이샤 방향족 복소환 유도체, 그것을 사용한 유기 일렉트로루미네센스 소자, 조명 장치 및 표시 장치
KR20180068869A (ko) * 2016-12-14 2018-06-22 주식회사 엘지화학 유기 발광 소자
KR20180071621A (ko) * 2016-12-20 2018-06-28 희성소재 (주) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR20180096444A (ko) * 2017-02-21 2018-08-29 희성소재 (주) 유기 발광 소자

Patent Citations (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20130073537A (ko) 2011-12-23 2013-07-03 제일모직주식회사 유기광전자소자용 화합물, 이를 포함하는 유기발광소자 및 상기 유기발광소자를 포함하는 표시장치
KR20150134248A (ko) * 2014-05-21 2015-12-01 삼성전자주식회사 카바졸계 화합물 및 이를 포함한 유기 발광 소자
KR20170102000A (ko) * 2015-02-13 2017-09-06 코니카 미놀타 가부시키가이샤 방향족 복소환 유도체, 그것을 사용한 유기 일렉트로루미네센스 소자, 조명 장치 및 표시 장치
KR20180068869A (ko) * 2016-12-14 2018-06-22 주식회사 엘지화학 유기 발광 소자
KR20180071621A (ko) * 2016-12-20 2018-06-28 희성소재 (주) 유기 발광 소자 및 유기 발광 소자의 유기물층용 조성물
KR20180096444A (ko) * 2017-02-21 2018-08-29 희성소재 (주) 유기 발광 소자

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2023282484A1 (ko) * 2021-07-06 2023-01-12 엘티소재주식회사 헤테로 고리 화합물, 이를 포함하는 유기 발광 소자 및 유기물층용 조성물
WO2024111957A1 (ko) * 2022-11-22 2024-05-30 삼성에스디아이 주식회사 유기 광전자 소자용 화합물, 유기 광전자 소자용 조성물, 유기 광전자 소자 및 표시 장치
WO2025198454A1 (ko) * 2024-03-19 2025-09-25 머티어리얼사이언스 주식회사 유기 화합물 및 이를 포함하는 유기발광소자

Also Published As

Publication number Publication date
CN112789275A (zh) 2021-05-11
KR102354501B1 (ko) 2022-01-21
CN112789275B (zh) 2024-06-14

Similar Documents

Publication Publication Date Title
KR102311642B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102446400B1 (ko) 유기 발광 소자
KR102193015B1 (ko) 유기 발광 소자
KR102506584B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102456677B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102263106B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102447938B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기 발광 소자
KR102537419B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20200078156A (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102546619B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102889048B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR20200057651A (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102523030B1 (ko) 신규한 헤테로 고리 화합물 및 이를 이용한 유기발광 소자
KR102354501B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102592082B1 (ko) 신규한 화합물 및 이를 포함하는 유기발광 소자
KR102592081B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR102608810B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102252885B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102578743B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR20200034623A (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102413614B1 (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR102534717B1 (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20200135214A (ko) 신규한 화합물 및 이를 이용한 유기발광 소자
KR20230095840A (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자
KR20250076762A (ko) 신규한 화합물 및 이를 이용한 유기 발광 소자

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

X091 Application refused [patent]
AMND Amendment
E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 5
