Abstract

진공 청소기(1)를 제공한다. 진공 청소기(1)는, 노즐(40)에 부착하기 위한 프로파일 노즐 단부(21)와 제1 핸들(50)을 부착하기 위한 프로파일 핸들 단부(22) 사이에서 연장되는 프로파일(23), 프로파일(23)에 부착되고, 기류를 발생시키는 모터 팬 유닛(12), 하우징 공기 유출구(11), 및 하우징 공기 유입구(14)를 포함하는 하우징(10), 및 제1 프로파일 단부(21)로부터 하우징 공기 유출구(11)로의 기류를 허용하도록 하우징 공기 유입구(14)를 통해 프로파일 노즐 단부(21)로부터 하우징 공기 유출구(11)로 연장되는 기류 채널(60)을 포함한다. 하우징(10)은, 진공 청소기(1)를 이동시키도록 사용자에 의해 작동가능한 제2 핸들(20)을 구비한다.

Description

진공 청소기

본 발명은 진공 청소기에 관한 것이다.

다양한 종류의 스틱형 진공 청소기가 공지되어 있다. 이러한 유형의 진공 청소기는 일단에 노즐을 구비하고 타단에 핸들을 구비하는 세장형 본체를 갖는 것이 일반적이다. 팬 및 필터를 구비하는 하우징은 세장형 본체에 부착될 수 있으며, 실질적으로 세장형 본체에 평행하게 연장될 수 있다. 이러한 하우징은 팬 및 모터와, 집진기, 필터 및 그 밖의 필요한 부품을 포함할 수 있다.

핸드헬드 진공 청소기는 사용자가 먼지 및 쓰레기를 비교적 용이하게 효율적으로 제거하는 것을 가능하게 하고, 단일의 손잡이로 조작될 수 있다.

일부 스틱형 진공 청소기의 경우, 하우징은 세장형 본체로부터 착탈 가능하며 세장형 본체와는 별개의 핸드헬드 진공 청소기로서 독립적으로 사용될 수 있다. 이는, 예컨대 테이블 및 그와 유사한 곳에서 부스러기들을 빨아들이는데 실용적일 수 있다. 이는 또한, 사용자가 본체의 노즐이 적합하지 않은 표면에 미치는 것을 가능하게 한다. EP1969988에는, 이러한 진공 청소기의 실시형태가 개시된다.

많은 직립형/스틱형 진공 청소기의 결점은, 노즐이 미칠 수 있는 거리가 하우징에 의해 제한될 수 있기 때문에, 침대, 소파 등의 아래를 진공 청소하기가 곤란하다는 점이다. 다시 말해, 하우징의 크기가 침대/소파와 청소되어야 할 바닥 사이의 높이보다 큰 경우에는, 하우징이 침대/소파에 부딪칠 수 있다.

또한, 핸드헬드 진공 청소기의 디자인은 바닥 청소에 최적화되어 있는 것이 일반적이기 때문에, 벽, 선반 및 천장과 같은 특정한 높이보다 위쪽의 표면상에서 진공 청소기를 효율적으로 사용하는 것이 과제가 될 수 있다.

GB1151990에서는, 이들 문제점 또는 단점 중 일부가 다뤄진다. GB1151990에서의 진공 청소기의 하우징은 상이한 위치들 사이를 이동할 수 있다. 이로써, 사용자는 낮은 가구 및 그와 유사한 것보다 아래쪽의 표면에 접근할 수 있다. GB1151990에 개시된 진공 청소기는 몇몇 응용에 있어서는 주효하지만, 효율, 융통성 및 인간공학의 관점에서는 여전히 개선이 필요하다.

목적은 개선된 진공 청소기를 제공하는 것이다.

이 목적은 진공 청소기에 의한 본 발명의 일 양태로 달성되며, 진공 청소기는, 노즐에 부착하기 위한 프로파일 노즐 단부와 제1 핸들을 부착하기 위한 프로파일 핸들 단부 사이에서 연장되는 프로파일, 프로파일에 부착되고, 기류를 발생시키는 모터 팬 유닛, 하우징 공기 유출구, 및 하우징 공기 유입구를 포함하는 하우징, 및 제1 프로파일 단부로부터 하우징 공기 유출구로의 기류를 허용하도록 하우징 공기 유입구를 통해 프로파일 노즐 단부로부터 하우징 공기 유출구로 연장되는 기류 채널을 포함한다. 하우징은, 진공 청소기를 이동시키도록 사용자에 의해 작동가능한 제2 핸들을 갖는다.

이는, 사용자에 의한 진공 청소기의 작동시, 사용자가 제1 핸들과 제2 핸들 모두를 쥐고 있음으로써 진공 청소기를 작동시킬 수 있으므로, 유리하다. 예를 들어, 사용자는, 예컨대 벽, 테이블, 창턱, 또는 심지어 천장을 청소하도록 진공 청소기를 바닥으로부터 들어올리기를 원할 수 있다. 이는, 진공 청소기 프로파일의 상측 단부에 제1 핸들만을 포함하는 종래 기술의 청소기에서 실행하는 데 매우 무거운 조작이다. 제1 핸들과 제2 핸들 모두를 이용하는 양손 그립을 사용함으로써, 들어올리는 조작이 크게 완화된다.

일 실시형태에서, 하우징은 프로파일의 상부측 상에 배치된다. 이는, 하우징이 프로파일의 하부측 상에 배치되는 것과는 대조적으로, 소파 및 침대 등의 대상 아래로 도달하는 데 유리할 수 있다.

일 실시형태에서, 하우징은 프로파일에 이동 가능하게 부착되도록 배치되며, 하우징은 프로파일의 길이의 적어도 일부를 따라 이동 가능하다. 유리하게, 이는, 바닥을 진공 청소할 때 사용자가 하우징을 노즐에 비교적 가까운 위치로 이동시킬 수 있고 예를 들어 사용자가 벽, 천정, 계단 등을 진공 청소하고 있을 때 하우징을 제1 핸들 부분에 가까운 위치로 이동시킬 수 있으므로, 더욱 큰 유연성을 제공한다.

다른 일 실시형태에서, 프로파일은 제1 프로파일부와 제2 프로파일부를 포함하고, 제2 프로파일부는 제1 프로파일부를 적어도 부분적으로 둘러싸도록 배치되고, 제1 프로파일부는 프로파일의 길이를 조정하도록 제2 프로파일부에서 슬라이드 가능하다. 유리하게, 제1 프로파일부는 제2 프로파일부에서 슬라이드 가능하거나 수축 가능하므로, 더욱 큰 유연성을 달성할 수 있다. 사용자는, 자신이 정지 위치에서 진공 청소기를 사용할 수 있고 예컨대 계단형 또는 유사형의 진공 청소기를 사용할 때 프로파일을 수축할 수 있도록 필요시 프로파일을 연장할 수 있다.

일 실시형태에서, 사용자는 따라서 프로파일의 길이 및 진공 청소기의 무게 중심을 모두 변경할 수 있다. 이로써, 진공 청소기는 효율적이고, 융통성이 있으며, 또한 인체공학적인 진공 청소를 유리하게 가능하게 한다. 이는, 또한, 진공 청소기가 필요에 따라 상대적으로 더 많은 중량을 가질 수 있게 한다. 이는, 진공 청소기에 강력한 모터 및 약간의 중량을 가진 배터리가 장착될 때, 매우 유용한 것으로 입증되었다.

또 다른 일 실시형태에서, 프로파일은, 기류가 하우징 공기 유출구에 진입하는 적어도 하나의 개구를 포함한다. 하우징이 상이한 위치에서 프로파일에 부착되도록 이동 가능하게 배치되면, 복수의 개구 또는 하나의 단일 세장형 개구를 제공한다.

일부 실시형태에서, 프로파일은, 하우징 공기 유입구가 위치되는 개구의 구간으로의 기류 채널을 허용하도록 배치되는 개구 덮개 수단을 포함한다. 일부 실시형태에 따르면, 개구 덮개 수단은, 잔여 개구들, 또는 단일 개구의 구간들을 폐쇄하도록 배치된다. 이는 노즐 프로파일 단부로부터 하우징으로의 효율적인 유동 및 강한 흡인력을 가능하게 한다. 개구 덮개 수단은, 또한, 작은 물체들이 개구(들)에 들러붙는 것을 방지할 수 있고, 프로파일의 길이를 따라 하우징을 이동시킬 때 사용자 자신의 손가락이 개구(들)에 끼이는 것을 방지할 수 있다.

또 다른 일 실시형태에서, 진공 청소기는 프로파일 내부의 프로파일 핸들 단부에 장착된 일정력 스프링(constant force spring)을 더 포함하고, 일정력 스프링은 일 단부에서 하우징으로 연장되도록 부착되고, 연장되는 상기 일 단부는 하우징과 함께 이동한다. 유리하게, 일정력 스프링은, 하우징을 위한 탄성 지지를 제공하고, 하우징을 제 위치에서 지탱하는 것을 용이하게 하며, 이에 따라 하우징이 노즐을 향하여 하측 방향으로 제어할 수 없게 이동하는 것을 방지한다.

또 다른 일 실시형태에서, 연장되는 스프링의 일부는, 하우징의 공기 유입구와 정렬되지 않은 프로파일의 임의의 개구를 위한 덮개 수단으로서 유리하게 기능할 수 있다. 하우징의 하류에 위치하는 임의의 개구를 덮도록 하우징의 하류에 위치하는 프로파일의 일부를 위한 추가 덮개 수단을 또한 사용할 수 있다. 개방형 프로파일을 사용하는 경우, 하우징 공기 유입구와 정렬되지 않은 단일 세장형 개구는, 하우징의 상류에 있는 일정력 스프링에 의해 및 하우징의 하류에 있는 추가 덮개 수단에 의해 덮힌다.

일 실시형태에서, 제1 핸들은 프로파일 핸들 단부에 피봇 가능하게 부착되도록 배치된다. 이는, 사용자가 자신의 선호에 따라 핸들 위치를 조정하는 것을 유리하게 허용할 수 있다. 핸들은, 또한, 진공 청소기의 길이를 연장 또는 단축하는 데 사용될 수 있다.

일 실시형태에 따르면, 핸들은 팬 효과(fan effect)와 노즐 기능(nozzle function) 중 적어도 하나를 제어하기 위한 제어 배치구조체를 포함한다. 이로써, 공기의 유량이 유리하게 조정될 수 있다. 사용자는 또한, 노즐 라이트(nozzle lights), 브러시 롤러(brush roller) 등과 같은 하나 이상의 노즐 기능을 제어 배치구조체를 통해 효율적으로 제어할 수 있다.

일반적으로, 청구범위에서 사용되는 모든 용어는, 본원에서 명시적으로 달리 정의되지 않는 한, 기술 분야에서 일반적인 해당 의미에 따라 해석되어야 한다. "한/하나의/그 요소, 장치, 구성요소, 수단 등"에 대한 참조는, 본원에서 명시적으로 달리 언급되지 않는 한, 요소, 장치, 구성요소, 수단 등의 적어도 하나의 경우를 가리키는 것으로서 개방적으로 해석되어야 한다.

본 명세서의 실시형태들의, 그 특정한 특징 및 장점을 포함하는 다양한 양태는 하기의 상세한 설명 및 첨부 도면으로부터 용이하게 이해될 것이다.
도 1은 일 실시형태에 따른 진공 청소기의 사시도를 도시한다.
도 2a와 도 2b는 하우징이 두 개의 상이한 위치에 있는 다른 일 실시형태에 따른 도 1의 진공 청소기를 도시한다.
도 3a와 도 3b는 신축형 프로파일로 배치된 다른 일 실시형태에 따른 도 1의 진공 청소기를 도시한다.
도 4a는 수축시의 일 실시형태에 따른 진공 청소기의 측면도를 도시한다.
도 4b는 하우징이 제1 위치에 있으며 신장시의 일 실시형태에 따른 도 4a의 진공 청소기를 도시한다.
도 4c는 하우징이 제2 위치에 있는 도 4b의 진공 청소기를 도시한다.
도 5a는 도 4a의 진공 청소기의 단면도를 도시한다.
도 5b는 도 4b의 진공 청소기의 단면도를 도시한다.
도 5c는 도 4c의 진공 청소기의 단면도를 도시한다.
도 6은 일 실시형태에 따라 진공 청소기가 장착되게 하는 일정력 스프링을 도시한다.
도 7은 일 실시형태에 따른 진공 청소기에서 구현되는 일정력 스프링을 도시한다.

이제, 실시형태들이 도시되는 첨부 도면을 참조하여, 본 명세서의 실시형태들이 보다 충분히 설명될 것이다. 간략화 및/또는 명확화를 위해, 주지의 기능 또는 구조는 반드시 상세하게 설명되지는 않을 것이다.

도 1은 일 실시형태에 따른 진공 청소기(1)의 사시도를 도시한다. 이러한 특정 유형의 진공 청소기는 직립형 청소기 또는 스틱 청소기라고 알려져 있다. 진공 청소기는, 충전가능 배터리, 전기 케이블, 또는 이들 둘의 조합에 의해 급전될 수 있다.

진공 청소기(1)는 하우징(10)을 포함한다. 하우징(10)은 진공 청소기(1)의 일부 부품을 수용하기 위한 중공 본체 또는 중공 구조체로서 구성될 수 있다. 하우징(10)은 기류를 발생시키기 위한 모터 팬 유닛을 포함할 수 있다. 개략적인 기류 및 개략적인 모터 팬 유닛을 도 5a 내지 도 5c에 나타낸다. 하우징(10)은, 도 5a 내지 도 5c에도 나타나 있는, 하우징 공기 유출구(11) 및 하우징 공기 유입구를 또한 포함한다. 도 1에서, 하우징(10)은 프로파일(23)의 상부측 상에 배치된다. 유리하게, 이는 소파 및 침대 등의 대상 아래에 더 잘 도달할 수 있게 한다.

진공 청소기(1)는 하우징(10)이 부착되는 프로파일(23)을 더 포함한다. 프로파일(23)은, 노즐(40)을 향하여 하류에 위치하는 프로파일 노즐 단부(21)와 진공 청소기를 청소될 표면 위로 이동시키도록 사용자가 지탱하는 제1 핸들(50)을 향하여 상류에 위치하는 프로파일 핸들 단부(22) 사이에서 연장된다. 핸들(50)은, 제어 배치구조체(51), 예를 들어, 팬 효과, 노즐 기능, 또는 조정이 필요할 수 있는 다른 임의의 진공 청소기 기능 중 하나 이상을 제어하기 위한 푸시 버튼 또는 슬라이더를 선택적으로 포함할 수 있다. 따라서, 제어 배치구조체(51)는 진공 청소기(1)를 온/오프하도록 사용자에 의해 조작될 수 있다.

일 실시형태에서, 제2 핸들(20)은, 팬 효과와 노즐 기능 중 적어도 하나를 제어하도록 배치된 제어 메커니즘(52)을 포함한다. 따라서, 제1 핸들(50)의 제어 배치구조체(51)와 제2 핸들(52)의 제어 메커니즘(52) 모두는, 진공 청소기의 온/오프 등의 진공 청소기(1)의 기능을 제어하는 데 사용될 수 있다.

프로파일(23)은, 기류가 제1 프로파일 단부(21)로부터 하우징 공기 유입구로 흐르고 하우징 공기 유출구를 통해 외부로 흐를 수 있게 하는 (하우징(10) 아래에 배치된) 적어도 하나의 개구를 포함한다. 프로파일(23)은 세장형 프로파일 등으로 지칭될 수 있다. 예를 들어, 가요성 덮개 스트립의 형태로 된 덮개 수단(26)이 프로파일(23)의 임의의 개구를 덮도록 사용될 수 있다.

종래 기술의 직립형 진공 청소기와는 대조적으로, 도 1의 실시형태의 진공 청소기(1)는 하우징 (10)에 부착된 제2 핸들(20)을 더 포함한다.

이는, 사용자에 의한 진공 청소기(1)의 작동시, 사용자가 제1 핸들(50)과 제2 핸들(20) 모두를 쥐고 있으면서 진공 청소기(1)를 작동시킬 수 있으므로, 유리하다. 예를 들어, 사용자는, 예컨대, 벽, 테이블, 창턱, 계단, 또는 심지어 천장을 청소하기 위해 진공 청소기(1)를 바닥으로부터 들어올릴 수 있다. 이는, 제1 핸들(50)만을 포함하는 종래 기술의 청소기에서 실행하는 데 매우 무거운 조작이다. 제1 핸들(50)과 제2 핸들(20) 모두를 이용하는 양손 그립을 사용함으로써, 들어올리는 조작이 크게 완화된다.

도 1에 도시된 실시형태에서, 제2 핸들(20)은, 프로파일(23)의 길이방향 축에 직각인 방향으로 연장되도록 배치되며, 아치 형상을 갖는다. 제2 핸들(20)로는 다른 많은 적절한 형상을 예상할 수 있다.

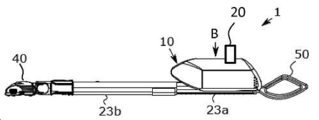

도 2a와 도 2b는, 하우징(10)이 프로파일(23)에 이동 가능하게 부착되도록 배치된 다른 실시형태의 진공 청소기(1)를 도시하며, 이때, 하우징(10)은, 별개의 단차로 프로파일(23)의 길이의 적어도 일부를 따라 이동 가능하거나, 프로파일(23)의 길이를 따라 연속적으로 조정 가능하다.

유리하게, 제2 핸들(20)은 프로파일(23)을 따라 하우징(10)을 이동시키도록 사용자에 의해 조작될 수 있다. 일 실시형태에서, 제2 핸들(20)의 제어 메커니즘(52) 은, 하우징(10)을 프로파일(23)을 따라 상이한 위치에서 프로파일(23)에 고정하고 고정을 해제하여 하우징(10)을 프로파일(23)에 대하여 이동시킬 수 있게끔 잠금 메커니즘(도시하지 않음)을 제어하도록 배치된다.

도 2a에서 하우징(10)은 제1 위치(A)에 배치되고, 도 2b에서 하우징은 제2 위치(B)에 배치된다. 제1 위치(A)는, 노즐에 가장 가까우므로, 진공 청소기가 직립 위치에 배치될 때 때때로 하부 또는 하류 위치라고 지칭될 수 있고, 제2 위치(B)는 때때로 상부 또는 상류 위치라고 지칭될 수 있다.

하우징(10)은 프로파일(23)의 길이를 따라 다수의 상이한 위치에 배치될 수 있는 것으로 이해된다. 제1 위치(A) 및 제2 위치(B)는 하우징 위치의 예로서 기능할 수 있다. 일부 실시형태에서, 하우징(10)은, 예를 들어, 프로파일(23)의 길이에 따라 2개 내지 6개의 별개 위치에 배치될 수 있다. 일부 실시형태에서, 하우징(10)은, 프로파일(23)의 길이를 따라 임의의 위치에서 자유롭게 슬라이드 가능하고 부착 가능하도록 배치될 수 있다. 하우징(10)은 임의의 종류의 래치에 의해 선택된 위치에 고정될 수 있고 래치가 개방될 때 해제될 수 있다.

유리하게, 하우징(10)에 부착된 제2 핸들(20)은 프로파일(23)을 따른 하우징의 이동을 용이하게 한다.

도 3a와 도 3b는, 프로파일(23)이 제1 프로파일부(23a) 및 제2 프로파일부(23b)를 포함하는 (이동 가능하게 부착된 하우징(10)과 결합되거나 결합되지 않을 수 있는) 추가 실시형태를 도시한다.

제2 프로파일부(23b)는 제1 프로파일부(23a)를 적어도 부분적으로 둘러싸도록 배치된다. 도 3a 및 도 3b에 나타낸 실시형태에 있어서는, 제2 프로파일부(23b)가 진공 청소기(1)의 노즐(40)에 가장 가까운 것으로 나타나 있다. 다른 실시형태들에 있어서는, 제1 프로파일부(23a)가 노즐(40)에 가장 가깝다. 다시 말해, 다른 프로파일부가 안으로 슬라이드될 수 있는, 보다 큰 치수를 가진 프로파일부는 상부 위치 또는 하부 위치에 선택적으로 배치될 수 있다. 제1 프로파일부(23a)는 프로파일(23)의 길이를 조정하기 위해 제2 프로파일부(23b) 내로 슬라이드 가능 또는 수축 가능하다. 따라서 제1 프로파일부(23a) 및 제2 프로파일부(23b)가 함께 신축형 프로파일(23)을 형성한다. 진공 청소기(1)는, 제1 프로파일부(23a)와 제2 프로파일부(23b)를 상대적으로 서로 고정하기 위한 잠금 메커니즘 또는 그와 유사한 것(도시하지 않음)을 포함할 수 있다.

일 실시형태에서, 제2 핸들(20)의 제어 메커니즘(52)은, 제1 프로파일부(23a)와 제2 프로파일부(23b)를 서로 상대적으로 고정하고/하거나 고정을 해제하기 위한 잠금 메커니즘을 제어하도록 배치된다. 또한, 전술한 바와 같이, 제2 핸들(20)의 제어 메커니즘(52)은, 프로파일(23)을 따라 상이한 위치에서 프로파일(23)에 대한 하우징(10)의 고정을 제어하고 고정을 해제하여 하우징(10)을 프로파일(23)에 대하여 이동시킬 수 있도록 배치될 수 있다.

도 3a와 도 3b에서 이전에 도시된 유형의 진공 청소기(1)를 도시하지만 약간 다른 하우징 형상을 갖는 도 4a에서, 진공 청소기(1)는 수축되어 있고, 제1 프로파일부(23a)는 제2 프로파일부(23b)에 의해 크게 둘러싸여 있다. 핸들(50)은 접힌 위치에 있다. 이러한 진공 청소기 설정은, 예를 들어, 계단을 진공 청소하는 데 적합할 수 있다.

도 4b에서는, 진공 청소기(1)가 신장되고, 제1 프로파일부(23a)의 단지 일부분만이 제2 프로파일부(23b)에 의해 둘러싸인다. 핸들(50)은 연장된 위치에 있다. 하우징(10)은 하부 위치(A)에 있다. 이 진공 청소기 설정은, 예컨대 무게 중심이 상대적으로 낮은 것이 바람직할 수 있는 바닥의 진공 청소 도중에 적합할 수 있다.

도 4c에서는, 진공 청소기(1)가 신장되고, 제1 프로파일부(23a)의 단지 일부분만이 제2 프로파일부(23b)에 의해 둘러싸인다. 핸들(50)은 개방 위치에 있다.

하우징(10)은 상부 위치(B)에 있다. 이 진공 청소기 설정은, 예컨대 벽, 높은 선반 또는 천장을 진공 청소할 때와 같이, 노즐(40)이 하우징(10)보다 높아지는 상황에서의 진공 청소 도중에 적합할 수 있다. 하우징(10)은 제2 위치(B)에 있기 때문에, 진공 청소기가 노즐(40)을 위쪽으로 가질 때 상대적으로 낮을 것이다. 따라서, 이러한 진공 청소 작업 도중에도 상대적으로 낮은 무게 중심이 달성된다. 또한, 이 진공 청소기 설정은 침대, 소파 등과 같은 낮은 가구의 아래를 진공 청소하는데 유리할 수 있다. 하우징(10)이 제1 위치(A)에 있기 때문에, 노즐(40)이 하우징(10)에 의해 방해받는 일 없이 침대 아래에서 멀리까지 미칠 수 있다.

특히 도 4b 및 도 4c에서 알 수 있는 바와 같이, 하우징(10)에 부착된 제2 핸들(20)은 진공 청소기(1)를 작동시키는 사용자에게 큰 도움이 된다.

도 5a, 도 5b, 및 도 5c에는, 진공 청소기(1)의 개략적인 단면도가 도시되어 있다. 하우징(10)은 모터 팬 유닛(12), 하나 이상의 필터(13), 및 하우징 공기 유입구(14)를 포함할 수 있다. 하우징(10)은, 또한, 먼지 봉투, 사이클론 분리기, 또는 필터 등의 먼지 분리 장치(19)를 포함할 수 있다. 모터 팬 유닛은 저압을 증강할 수 있어서, 기류(60)가 노즐(40)의 유입구(61)로부터 프로파일의 개구(25)와 하우징 공기 유입구(14)를 통해 하우징 공기 유출구(11)로 흐르게 할 수 있다.

도 5a는, 제2 핸들(20), 제1 프로파일부(23a), 및 제2 프로파일부(23b)를 갖는 하우징(10)을 구비하는 도 4a에 도시된 진공 청소기 설정의 개략적 단면도이다. 도 5b는 도 4b에 도시된 진공 청소기 설정의 개략적 단면도이다. 도 5c는 도 4c에 도시된 진공 청소기 설정의 개략적 단면도이다.

하우징이 프로파일(23)(또는 제1 또는 제2 프로파일부(23a 및 23b))에 이동 가능하게 부착되는 실시형태에서, 프로파일(23)은, 일반적으로 하우징(10)이 프로파일을 따라 이동함에 따라 기류가 하우징 공기 유입구(14)에 진입할 수 있는 다수의 개구를 포함한다. 대안으로, 프로파일(23)은, 하우징(10)에 대면하는 프로파일(23)의 섹션이 개방되어 있는, 즉, 프로파일이 단일 세장형 개구(25)로 배치된 개방형 프로파일이다.

도 6과 도 7은 일 실시형태에 따른 일정력 스프링(28)을 도시한다. 도 7은 진공 청소기(1)의 상부의 단면도이다. 도 7에 도시된 바와 같이, 일정력 스프링(28)은 프로파일(23) 내부의 프로파일 핸들 단부(22)에 장착된다.

일정력 스프링(28)은 하우징(10)으로 연장되도록 일 단부(29)에 부착된다. 유리하게, 일정력 스프링(28)은, 하우징(10)을 위한 탄성 지지를 제공하고, 하우징(10)을 제 위치에서 지탱하는 것을 용이하게 하고, 이에 따라 하우징(10)이 노즐을 향해 하측 방향으로 제어 불가능하게 이동하는 것을 방지한다.

또한 일 실시형태에서, 연장되는 스프링(28)의 부분(26)은, 하우징(10)의 공기 유입구(14)와 정렬되지 않은 프로파일(23)의 임의의 개구를 위한 덮개 수단으로서 유리하게 기능할 수 있다. 하우징의 하류에 위치하는 임의의 개구(25)를 덮도록 하우징(10)의 하류에 위치하는 프로파일(23)의 부분에 대하여 추가 덮개 수단(도시하지 않음)을 또한 사용할 수 있으며, 추가 덮개 수단은, 예를 들어, 하우징(10)의 공기 유입구(14)와 정렬되지 않은 임의의 개구(들)(25)를 선택적으로 덮기 위한 가요성 덮개 스트립의 형상을 갖는다.

개방형 프로파일을 사용하는 경우, 하우징 공기 유입구(14)와 정렬되지 않은 단일 세장형 개구는 하우징(10)의 상류에 있는 일정력 스프링(28)에 의해 덮이고, 상기 추가 덮개 수단은 하우징(10)의 하류에 있다.

스프링(28)은 도 1 내지 도 5를 참조하여 설명된 실시형태들 중 임의의 일 실시형태에서 추가로 구현될 수 있다.

하우징, 프로파일 배치구조체, 노즐, 및 핸들은, 적어도 부분적으로, 플라스틱, 금속, 또는 다른 임의의 적절한 재료로 만들어질 수 있다.

본 발명은 주로 몇몇 실시 예를 참조하여 설명되었다. 그러나, 통상의 기술자가 쉽게 이해할 수 있는 바와 같이, 위에 개시된 실시형태 이외의 다른 실시형태도 첨부된 청구범위에 의해 정의되는 바와 같은 본 발명의 범위 내에서 동일하게 가능하다.

Claims

노즐(40)에 부착하기 위한 프로파일 노즐 단부(21)와 제1 핸들(50)을 부착하기 위한 프로파일 핸들 단부(22) 사이에서 연장되는 프로파일(23),
상기 프로파일(23)에 부착되고, 기류를 발생시키는 모터 팬 유닛(12), 하우징 공기 유출구(11), 및 하우징 공기 유입구(14)을 포함하는 하우징(10), 및
상기 제1 프로파일 단부(21)로부터 상기 하우징 공기 유출구(11)로의 기류를 허용하도록 상기 하우징 공기 유입구(14)를 통해 상기 프로파일 노즐 단부(21)로부터 상기 하우징 공기 유출구(11)로 연장되는 기류 채널(60)
을 포함하는 진공 청소기(1)에 있어서,
상기 하우징(10)은, 상기 진공 청소기(1)를 이동시키도록 사용자에 의해 작동가능한 제2 핸들(20)을 갖도록 배치된 것을 특징으로 하는 진공 청소기.
제1항에 있어서, 상기 하우징(10)은 상기 프로파일(23)의 상부측에 배치된, 방법.
제1항에 있어서, 상기 하우징(10)은 상기 프로파일(23)에 이동가능하게 부착되도록 배치되고, 상기 하우징(10)은 상기 프로파일(23)의 길이의 적어도 일부를 따라 이동가능한, 진공 청소기(1).
제1항 내지 제3항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은 상기 하우징(10)을 상기 프로파일(23)을 따라 이동시키도록 사용자에 의해 작동가능한 배치된, 진공 청소기(1).
제3항 또는 제4항에 있어서, 상기 프로파일(23) 내측의 프로파일 핸들 단부(22)에 장착된 일정력 스프링(constant force spring; 28)을 더 포함하고, 상기 일정력 스프링(28)은 상기 하우징(10)으로 연장되도록 일 단부(29)에 부착되고, 연장되는 상기 일 단부(29)는 상기 하우징(10)과 함께 이동하는, 진공 청소기(1).
제1항 내지 제5항 중 어느 한 항에 있어서, 상기 프로파일(23)은 제1 프로파일부(23a)와 제2 프로파일부(23b)를 포함하고, 상기 제2 프로파일부(23b)는 상기 제1 프로파일부(23a)를 적어도 부분적으로 둘러싸도록 배치되고, 상기 제1 프로파일부(23a)는 상기 프로파일(23)의 길이를 조정하도록 상기 제2 프로파일부(23b) 내에서 슬라이딩가능한, 진공 청소기(1).
제1항 내지 제6항 중 어느 한 항에 있어서, 상기 프로파일(23)은 상기 기류가 상기 하우징 공기 유입구(14)에 진입하는 적어도 하나의 개구(25)를 포함하는, 진공 청소기(1).
제1항 내지 제7항 중 어느 한 항에 있어서, 상기 프로파일(23)은, 상기 하우징 공기 유입구(14)와 정렬되는 상기 적어도 하나의 개구(25)의 구간으로의 상기 기류 채널(60)을 허용하도록 배치된 적어도 하나의 개구 덮개 수단(26)을 포함하는, 진공 청소기(1).
제8항에 있어서, 상기 개구 덮개 수단(26)은, 상기 하우징 공기 유입구(14)와 정렬되지 않은 상기 적어도 하나의 개구(25)의 임의의 잔여 구간을 폐쇄하도록 배치된, 진공 청소기(1).
제5항 및 제9항에 있어서, 상기 일정력 스프링(28)은, 상기 하우징(10)의 상류에 위치하는 상기 프로파일(23)의 상기 적어도 하나의 개구(25)를 덮도록 구성된, 진공 청소기(1).
제1항 내지 제10항 중 어느 한 항에 있어서, 상기 제1 핸들(50)은 상기 프로파일 핸들 단부(22)에 피봇 가능하게 부착되도록 배치된, 진공 청소기(1).
제9항에 있어서, 상기 제1 핸들(50)은, 팬 효과와 노즐 기능 중 적어도 하나를 제어하도록 구성된 제어 배치구조체(51)를 포함하는, 진공 청소기(1).
제1항 내지 제12항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은 상기 프로파일(23)의 길이방향 축에 수직인 방향으로 연장되도록 배치된, 진공 청소기(1).
제1항 내지 제13항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은 아크형 형상을 갖는, 진공 청소기(1).
제1항 내지 제14항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은 상기 하우징(10)의 상부축에 배치된, 진공 청소기(1).
제1항 내지 제15항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은 상기 하우징(10)의 상부측에 배치된, 진공 청소기(1).
제1항 내지 제16항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은, 상기 제1 프로파일부(23a)와 상기 제2 프로파일부(23b)의 서로 상대적인 고정을 제어하도록 및/또는 상기 고정을 해제하도록 배치된 제어 메커니즘(52)을 포함하는, 진공 청소기(1).
제1항 내지 제17항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은, 팬 효과와 노즐 기능 중 적어도 하나를 제어하도록 구성된 제어 메커니즘(52)을 포함하는, 진공 청소기(1).
제1항 내지 제18항 중 어느 한 항에 있어서, 상기 제2 핸들(20)은, 상기 하우징(10)과 상기 프로파일(23)의 서로 상대적인 고정을 제어하도록 및/또는 상기 고정을 해제하도록 배치된 제어 메커니즘(52)을 포함하는, 진공 청소기(1).
제1항 내지 제19항 중 어느 한 항에 있어서, 상기 하우징 (10)은 먼지 분리 장치(19)를 포함하는, 진공 청소기(1).
