Abstract

본 발명은 무가선트램 배터리 충전 시스템 및 제어 방법에 관한 것으로, 무가선트램 차량의 회차 등으로 인하여 배터리 시스템 충전 위치에서 차량의 방향이 변하더라도 안정적으로 무가선트램에 내장된 배터리 충전이 가능하며, 기존 전기버스용으로 개발된 충전기 기구부를 활용할 수 있어 개발비용 절감 및 별도의 표준개발없이 관련 국제규격의 적용도 가능한 무가선트램 배터리 충전 시스템 및 제어 방법을 제공한다.

Description

무가선트램 배터리 충전 시스템 및 제어 방법 {Wireless Tram Battery Charging System and Its Control Method}
본 발명은 무가선트램 배터리 충전 시스템 및 제어 방법에 관한 것으로서, 더욱 상세하게는 배터리로 구동되는 무가선트램의 배터리 충전 시 충전위치에서 차량방향이 전환되더라도 충전이 가능한 충전 시스템 및 그와 같은 무가선트램의 배터리 충전 제어 방법에 관한 것이다.
일반적으로 무가선트램은 전용궤도를 따라 주행하는 노면전차로서, 매연이 없고 도시미관의 개선에 유리한 운송수단이다.
이러한 무가선트램은 가선 구간에서는 가선을 통하여 전원을 공급받아 차량을 구동시키고, 무가선 구간에서는 차량내에 장착된 배터리의 전원을 이용하여 차량을 구동시킨다.
무가선트램의 노선은 특성에 따라 가선구간과 무가선 구간이 혼재되어 있을 수 있으며, 가선/무가선 또는 무가선/가선 전이 구간에서 시스템이 안정적으로 구동되어야 한다. 이와 같은 무가선트램의 일 예가 등록특허 제10-1292609호를 통해 제안된 바 있다.
종래의 무가선트램의 배터리 시스템은 도 1에 도시된 바와 같이 정전압원인 전차선을 통하여 차량(1)의 지붕에 탑재되어 있는 DC/DC컨버터(2)가 배터리 시스템 충전기능을 담당하지만 차량(1) 지붕위의 공간부족을 해소하고 차량 하중 저감 등을 위하여 도 2에 도시된 바와 같이 충전기능을 담당하는 기기(3)를 지상에 설치해야 하는 상황이 발생한다.
한편, 전기버스의 경우도 일반적으로 충전기가 지상에 설치되어 있으며, 접촉부의 기구부는 도 3에 도시된 바와같이 역판토그라프형 충전기구부(4)와 판토그라프형 충전기구부(5)의 2가지 형태로 구분할 수 있다.
이러한 전기버스의 차상에는 한 개의 배터리시스템이 탑재되며 충전시스템은 4개의 접촉부(+, -, ground, control pilot)로 구성되지만, 무가선트램의 경우 2개의 배터리시스템이 독립적으로 탑재되며, 차체가 레일접지와 연결되어 있어 별도의 접지는 불필요하므로 (-)를 공통으로 사용할 경우 애래의 표 1에서와 같이 구성할 수 있다.
구분 기능
전기버스 무가선트램
1 (+) 1st (+)
2 (-) 2nd (+)
3 Ground 공통 (-)
4 Control pilot Control pilot
이와 같은 전기버스는 무궤도 이동체이기 때문에 철도차량과 달리 이동이 자유로우며, 지상충전기의 방향에 따라 운전자가 차량의 방향을 일정하게 운전하여 정차할 수 있다.
하지만, 무가선트램은 궤도상을 운행하며 양방향 운전이 가능하기 때문에 도 4에 도시된 바와 같이 궤도(6)의 회차구간 형태에 따라 지상충전기 위치 대비 차량의 방향이 전환되는 문제가 발생할 수 있다.
물론, 이를 해결하기 위하여 방향이 상이한 2개의 지상 충전기 기구부를 설치하는 방법도 존재하나, 설치비 및 유지보수 비용을 고려할 때 비효율적이다.
참고문헌 1: 등록특허 제10-1292609호
따라서, 본 발명은 이러한 종래 무가선트램의 충전방식의 문제점들을 해결하기 위한 것으로서, 본 발명은 무가선트램의 진행 방향에 상관없이 지상충전기를 통해 충전이 가능한 무가선트램 배터리 충전 시스템 및 제어 방법을 제공하는데 그 목적이 있다.
특히, 본 발명은 궤도 상을 이동하는 무가선트램의 회차 구간이 존재하는 경우 충전위치에서 차량의 방향이 전환되더라도 지상충전기를 통해 충전이 가능한 무가선트램 배터리 충전 시스템 및 제어 방법을 제공하는데 그 목적이 있다.
이와 같은 기술적 과제를 해결하기 위해 본 발명은;
궤도를 따라 이동하는 무가선트램을 감지하는 트램감지수단과, 상기 트램감지수단의 감지 정보가 입력되면 무가선트램의 방향전환 여부를 판단하여 충전전원의 출력을 변경하는 지상충전기와, 상기 지상충전기로부터 상기 무가선트램의 충전을 위한 충전전원을 공급받는 충전 기구를 포함하는 것을 특징으로 하는 무가선트램 배터리 충전 시스템을 제공한다.
이때, 상기 트램감지수단은 무가선트램의 전두부와 후두부에 각각 구비되는 제1 및 제2 태그와, 상기 궤도에 구비되어 상기 제1 및 제2 태그의 태그 ID 정보를 검출하는 지상 리시버(Receiver)를 포함하는 것을 특징으로 한다.
그리고, 상기 지상 리시버는 상기 무가선트램의 배터리 충전을 진행하는 지상충전기와 충전 기구가 설치되는 충전구간의 양단에 구비되는 제1 및 제2 지상 리시버로 구성되는 것을 특징으로 한다.
아울러, 상기 지상충전기는 충전전원을 출력하는 충전기 모듈과, 상기 트램감지수단의 감지 정보를 분석하여 무가선트램의 방향 전환 여부를 판단하는 마스터 콘트롤러와, 상기 충전기 모듈의 + 출력단이 연결되는 양극단자와, 상기 충전기 모듈의 - 출력단 또는 마스터 콘트롤러의 CP 출력단이 선택적으로 연결되는 선택단자와, 상기 마스터 콘트롤러의 스위치 제어신호에 따라 상기 충전기 모듈의 - 출력단 또는 상기 마스터 콘트롤러의 CP 출력단을 상기 선택단자에 연결하는 스위치수단으로 구성되는 것을 특징으로 한다.
이때, 상기 스위치수단은 인터록(interlock) 연결되는 제1 및 제2스위치로 구성되어 상기 마스터 콘트롤러의 스위치 제어신호에 따라 제1 스위치의 온(ON)시 제2 스위치는 오프(OFF)되어 충전기 모듈의 - 출력단이 선택단자와 전기적으로 연결되고, 제1 스위치의 오프(OFF)시 제2 스위치는 온(ON)되어 마스터 콘트롤러의 CP 출력단이 선택단자와 전기적으로 연결되는 것을 특징으로 한다.
그리고, 상기 양극단자와 선택단자는 무가선트램에 전원을 직접 공급하는 충전 기구의 양극 접촉부 및 선택 접촉부와 전기적으로 연결되는 것을 특징으로 한다.
또한, 본 발명은;
지상 리시버로부터 무가선트램의 감지 정보가 입력되면 무가선트램의 방향 전환 여부를 판단하는 제1 단계; 상기 무가선트램의 방향 전환 여부에 따라 스위치수단을 제어하여 충전기 모듈의 - 출력단 또는 마스터 콘트롤러의 CP 출력단을 선택단자와 전기적으로 연결하는 제2 단계; 및 상기 충전기 모듈을 제어하여 충전 기구로 무가선트램의 충전을 위한 충전전원을 출력하거나 또는 상기 무가선트램의 충전 감시를 위한 CP 신호를 출력하는 제3단계;를 포함하는 것을 특징으로 하는 무가선트램 배터리 충전 제어 방법도 제공한다.
이때, 상기 제1단계에서 상기 지상 리시버는 상기 무가선트램의 전두부 및 후두부에 구비되는 제1 및 제2 태그로부터 감지 정보인 태그 ID 정보를 비접촉으로 수신하는 것을 특징으로 한다.
본 발명에 따르면, 무가선트램 차량의 회차 등으로 인하여 배터리 시스템 충전 위치에서 차량의 방향이 변하더라도 안정적으로 무가선트램에 내장된 배터리 충전이 가능하다.
아울러 본 발명에 따르면 기존 전기버스용으로 개발된 충전기 기구부를 활용할 수 있어 개발비용 절감 및 별도의 표준개발없이 관련 국제규격의 적용도 가능하다.
도 1은 일반적인 충전시스템의 일례로서 충전기가 차상에 탑재되는 경우의 충전 시스템 구성도이다.

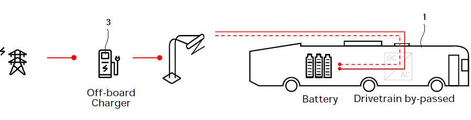

도 2는 일반적인 충전시스템의 다른 예로서 충전기가 지상에 설치되는 경우의 충전 시스템 구성도이다.
도 3은 일반적인 충전시스템의 판토그라프 형태를 도시한 도면이다.
도 4는 무가선트램이 주행하는 궤도를 도시한 도면이다.
도 5는 본 발명에 따른 무가선트램 배터리 충전 시스템의 전체 구성도이다.
도 6은 본 발명에 따른 무가선트램 배터리 충전 시스템의 상세 구성도이다.
이하, 본 발명에 따른 무가선트램 배터리 충전 시스템 및 제어 방법을 첨부한 도면을 참고로 하여 상세히 기술되는 실시 예에 의하여 그 특징들을 이해할 수 있을 것이다.
이에 앞서, 본 명세서 및 청구범위에 사용된 용어나 단어는 통상적이거나 사전적인 의미로 한정해서 해석되어서는 아니 되며, 발명자는 그 자신의 발명을 가장 최선의 방법으로 설명하기 위해 용어의 개념을 적절하게 정의할 수 있다는 원칙에 입각하여 본 발명의 기술적 사상에 부합하는 의미와 개념으로 해석되어야만 한다.
따라서, 본 명세서에 기재된 실시 예와 도면에 도시된 구성은 본 발명의 가장 바람직한 일 실시 예에 불과할 뿐이고, 본 발명의 기술적 사상을 모두 대변하는 것은 아니므로, 본 출원시점에 있어서 이들은 대체할 수 있는 다양한 균등물과 변형 예들이 있을 수 있음을 이해하여야 한다.
도 5 및 도 6은 본 발명에 따른 무가선트램 배터리 충전 시스템을 설명하기 위해 도시한 도면들이다.
이에 의하면 본 발명에 따른 무가선트램 배터리 충전 시스템은 궤도(10)를 따라 이동하는 무가선트램(20)의 배터리(22) 충전 시, 충전위치에서 무가선트램(20)의 차량 방향이 전환되더라도 충전이 가능한 시스템이다.
이와 같은 본 발명에 따른 무가선트램 배터리 충전 시스템은 궤도(10)를 따라 이동하는 무가선트램(20)의 전반부 및 후반부를 감지하는 트램감지수단(100)과, 상기 트램감지수단(100)의 감지 정보가 입력되면 무가선트램(20)의 방향전환 여부를 판단하여 충전전원을 전환 출력하는 지상충전기(200)와, 상기 지상충전기(200)로부터 상기 무가선트램(20)의 충전을 위한 충전전원을 공급받는 충전 기구(300)를 포함한다.
이하, 본 발명의 각부 구성을 구체적으로 설명한다.
상기 무가선트램(20)은 전용 궤도(10)를 따라 주행하는 노면전차로서, 궤도(10)상에서 양방향 운전이 가능하다. 이러한 무가선트램(20)은 차량 내부에 배터리(22)가 내장되어 충전 기구(300)를 통해 지상충전기(200)의 전원을 공급받아 구동된다.
이때, 상기 무가선트램(20)이 주행하는 궤도(10)의 형태에 따라 주행방향이 바꿜 수 있다.
예를 들어 무가선트램(20)은 도 4에 도시된 바와 같이 단일노선 형태의 궤도(10)를 따라 왕복하며 주행하는 경우 전두부(10a)와 후두부(10b)의 방향이 바뀌지 않는다. 즉, 단일노선 형태의 궤도(10)에서는 무가선트램(20)의 전두부(10a)가 일방향으로 진행한 후 타방향(반대방향)으로 진행시에는 무가선트램(20)의 후두부(10b)가 타방향으로 진행하므로 궤도(10)를 기준으로 무가선트램(20)의 전두부(10a)와 후두부(10b) 방향이 바뀌지 않는다.
이에 반해 상기 궤도(10)에 링 형태의 회차구간이 존재하는 경우 궤도(10)를 따라 주행하는 무가선트램(20)의 전두부(10a)와 후두부(10b)의 방향이 일방향으로 진행할 때와 타방향으로 진행할때 방향이 바뀌게 된다. 즉, 본 궤도에서 링 형태의 회차구간 방향으로 진행시 궤도(10)에서는 무가선트램(20)의 전두부(10a)가 일방향으로 진행한 후 링 형태의 회차구간을 지나 본 궤도에 합류할 수 있는데, 이 경우 타방향(반대방향)으로 진행시에는 무가선트램(20)의 전두부(10a)가 타방향으로 진행하므로 궤도(10)를 기준으로 무가선트램(20)의 전두부(10a)와 후두부(10b) 방향이 바뀌게 된다.
본 발명은 이와 같은 무가선트램(20)의 방향전환 여부를 감지하기 위해 트램감지수단(100)이 구비된다.
상기 트램감지수단(100)은 무가선트램(20)의 전두부(10a)와 후두부(10b)에 각각 구비되는 제1 및 제2 태그(110,112)와, 상기 궤도(10)에 구비되어 상기 제1 및 제2 태그(110,112)의 태그 ID 정보를 검출하는 지상 리시버(Receiver)(120)를 포함한다.
이때, 상기 제1 및 제2 태그(110,112)는 상기 무가선트램(20)의 차량 하부에 구비되어 지상에 설치된 지상 리시버(120)에서 태그 ID 정보를 검지할 수 있다. 이러한 태그 ID 정보는 무가선트램(20)의 전두부(10a)와 후두부(10b) 위치 또는 방향을 알 수 있는 정보는 물론 무가선트램(20) 고유의 차량 정보를 더 포함할 수 있다.
그리고, 상기 지상 리시버(120)는 상기 무가선트램(20)의 배터리 충전을 진행하는 지상충전기(200)와 충전 기구(300)가 설치되는 충전구간의 양단에 구비되는 제1 및 제2 지상 리시버(122,124)로 구성된다.
이때, 상기 제1 및 제2 태그(110,112)와 지상 리시버(Receiver)(120)는 비접촉 통신 방식으로 태그 ID 정보를 송수신할 수 있는 RFID, 마그네틱, 루프코일 등 다양한 형태의 비접촉 통신 방식으로 구성될 수 있다.
이러한 구성에 의하면 무가선트램(20)의 전두부(10a)에 구비되는 제1 태그(110)가 제1 지상 리시버(122)에서 먼저 검지되거나 무가선트램(20)의 후두부(10b)에 구비되는 제2 태그(112)가 제2 지상 리시버(124)에서 먼저 검지되면 무가선트램(20)이 방향이 바뀌지 않은 상태에서 일방향 또는 타방향으로 진행하는 것으로 판단할 수 있으며, 무가선트램(20)의 전두부(10a)에 구비되는 제1 태그(110)가 제2 지상 리시버(124)에서 먼저 검지되거나 무가선트램(20)의 후두부(10b)에 구비되는 제2 태그(112)가 제1 지상 리시버(122)에서 먼저 검지되면 무가선트램(20)이 방향이 바뀐 상태에서 일방향 또는 타방향으로 진행하는 것으로 판단할 수 있다.
이에 더해, 상기 무가선트램(20)의 제1 태그(110) 또는 제2 태그(112)가 제1 및 제2 지상 리시버(122,124)에서 순차 검지되는 경우 무가선트램(20)이 일방향으로 진행하는 것으로 판단할 수 있고, 무가선트램(20)의 제1 태그(110) 또는 제2 태그(112)가 제2 및 제1 지상 리시버(122,124)에서 순차 검지되는 경우 무가선트램(20)이 타방향으로 진행하는 것으로 판단할 수 있다.
즉, 상기 제1 및 제2 지상 리시버(122,124)에서 상기 무가선트램(20)의 전두부(10a)와 후두부(10b)에 각기 구비되는 제1 및 제2 태그(110,112)의 검지 순서에 따라 무가선트램(20)의 방향 전환 여부 및 주행 방향을 판별할 수 있다.
이와 같은 무가선트램(20)의 방향 전환 여부 및 주행 방향은 지상충전기(200)에서 상기 트램감지수단(100)의 감지 정보인 태그 ID 정보를 분석하여 판단하며, 그러한 무가선트램(20)의 방향 전환 여부에 따라 충전전원을 전환 출력한다.
상기 지상충전기(200)는 충전전원을 출력하는 충전기 모듈(210)과, 상기 트램감지수단(100)의 감지 정보인 태그 ID 정보를 분석하여 무가선트램(20)의 방향 전환 여부를 판단하는 마스터 콘트롤러(220)와, 상기 충전기 모듈(210)의 + 출력단(212)이 연결되는 양극단자(230)와, 상기 충전기 모듈(210)의 - 출력단(214) 또는 마스터 콘트롤러(220)의 CP 출력단(222)이 선택적으로 연결되는 선택단자(240)와, 상기 마스터 콘트롤러(220)의 스위치 제어신호에 따라 상기 충전기 모듈(210)의 - 출력단(214) 또는 마스터 콘트롤러(220)의 CP 출력단(222)을 상기 선택단자(240)에 연결하는 스위치수단(250)으로 구성된다.
이때, 상기 충전기 모듈(210)은 마스터 콘트롤러(220)의 제어신호에 따라 + 출력단(212)과 - 출력단(214)으로 무가선트램(20)의 충전을 위한 충전전원을 출력한다. 이러한 충전기 모듈(210)은 하나 이상 구비된다.
그리고, 상기 마스터 콘트롤러(220)는 상기 트램감지수단(100)인 지상 리시버(120)로부터 감지 정보인 태그 ID 정보가 입력되면 무가선트램(20)의 방향 전환 여부를 판단한다. 이 경우 마스터 콘트롤러(220)는 제1 지상 리시버(122)에서 제1 태그(110)의 태그 ID 정보가 먼저 입력되거나 제2 지상 리시버(124)에서 제2 태그(112)의 태그 ID 정보가 먼저 입력되면 무가선트램(20)의 방향이 바뀌지 않은 상태(방향 비전환상태)로 판단하고, 제2 지상 리시버(124)에서 제1 태그(110)의 태그 ID 정보가 먼저 입력되거나 제1 지상 리시버(122)에서 제2 태그(112)의 태그 ID 정보가 먼저 입력되면 무가선트램(20)의 방향이 바뀐 상태(방향 전환상태)로 판단한다. 즉, 지상 리시버(120)에서 제1 또는 제2 태그(110,112)의 태그 ID 정보가 입력되면 방향 전환 여부를 판단할 수 있다.
이와 같이 상기 마스터 콘트롤러(220)는 방향 전환 여부에 따라 스위치 제어신호를 출력하여 스위치수단(250)을 제어함으로서 충전기 모듈(210)의 - 출력단(214) 또는 마스터 콘트롤러(220)의 CP 출력단(222)이 선택단자(240)와 전기적으로 연결된다.
이때, 상기 스위치수단(250)은 인터록(interlock) 연결되는 제1 및 제2스위치(252,254)로 구성되어 제1 스위치(252)의 온(ON)시 제2 스위치(254)는 오프(OFF)되어 충전기 모듈(210)의 - 출력단(214)만 선택단자(240)와 전기적으로 연결되고, 제1 스위치(252)의 오프(OFF)시 제2 스위치(254)는 온(ON)되어 마스터 콘트롤러(220)의 CP 출력단(222)만 선택단자(240)와 전기적으로 연결된다. 즉, 마스터 콘트롤러(220)는 제1 스위치(switch #1)(252) 및 제2 스위치(switch #2)(254)를 동작시켜 수신된 태그 ID에 따라 선택단자(240)의 출력을 변경할 수 있다.
이러한 구성은 다음의 표2와 같다.
구분 Switch #1 Switch #2
ID #1 인식 시 ON OFF
ID #2 인식 시 OFF ON
이 경우 충전기 모듈(210)의 + 출력단(212)은 차량 방향에 상관없이 대칭으로 구성할 수 있으므로 별도 스위치를 추가할 필요가 없다.
아울러, 상기 마스터 콘트롤러(220)의 스위치수단(250)의 제어는 스위치 융착, 서지 전압/전류 등의 방지를 위하여 지상충전기(200)의 출력측 전압/전류를 모니터링 후 지상충전기(200) 동작상태가 오프(OFF) 일때 제어함이 바람직하다.
이외에도 상기 마스터 콘트롤러(220)는 제2 지상 리시버(124)에서 제2 태그(112)의 태그 ID 정보가 먼저 입력되면 무가선트램(20)의 방향이 바뀌지 않은 상태(방향 비전환상태)로 판단하고, 제1 지상 리시버(122)에서 제2 태그(112)의 태그 ID 정보가 먼저 입력되면 무가선트램(20)의 방향이 바뀐 상태(방향 전환상태)로 판단할 수도 있다.
한편, 상기 양극단자(230)와 선택단자(240)는 무가선트램(20)에 전원을 직접 공급하는 충전 기구(300)의 양극 접촉부(310) 및 선택 접촉부(320)와 전기적으로 연결된다. 이때 상기 충전 기구(300)는 지상충전기(200)에 일체로 구비될 수 있다. 이때 충전 기구(300)는 다양한 형태로 이루어질 수 있으나 역판토그라프의 형태로 구비하는 경우 무가선트램(20)의 구조를 간소화시킬 수 있다.
그리고, 상기 CP(Control Pilot)는 무가선트램(20)와 지상충전기(200) 사이에 상호 모니터링을 위한 것이다. 이에 상기 마스터 콘트롤러(220)에서 CP 출력단(222)으로 출력되는 CP 신호는 충전 대기 상태 및 충전 진행 상태 등을 확인할 수 있는 신호로서 무가선트램(20)의 충전과정을 제어할 수 있다.
이하, 도 5 및 도 6을 참고로 본 발명에 따른 무가선트램 배터리 충전 제어 과정을 설명한다.
궤도(10)를 주행하는 무가선트램(20)이 지상충전기(200)와 충전 기구(300)가 설치되는 충전구간에 진입하면 지상 리시버(120)는 무가선트램(20)의 전두부 및 후두부 하측에 각각 구비되는 제1 및 제2 태그(110,112)에서 태그 ID 정보를 수집한다.
이와 같이 수집된 태그 ID 정보는 지상충전기(200)의 마스터 콘트롤러(220)로 입력되어 무가선트램(20)의 방향 전환 여부를 판단한다.
한편, 상기 마스터 콘트롤러(220)는 무가선트램(20)의 방향 전환 여부에 따라 스위치수단(250)을 제어함으로서 충전기 모듈(210)의 - 출력단(214) 또는 마스터 콘트롤러(220)의 CP 출력단(222)을 선택단자(240)와 전기적으로 연결한다.
그리고, 마스터 콘트롤러(220)는 충전기 모듈(210)을 제어하여 충전 기구(300)로 무가선트램(20)의 충전을 위한 충전전원을 출력하거나 무가선트램(20)의 충전 감시를 위한 CP 신호를 선택적으로 출력하여 충전 대기 상태 및 충전 진행 상태 등을 확인할 수 있다.
위에서 설명한 무가선트램 배터리 충전 제어 방법을 정리하면, 지상 리시버(120)로부터 무가선트램(20)의 감지 정보가 입력되면 무가선트램램(20)의 방향 전환 여부를 판단하는 제1 단계 및 상기 무가선트램램(20)의 방향 전환 여부에 따라 스위치수단(250)을 제어하여 충전기 모듈(210)의 - 출력단(214) 또는 마스터 콘트롤러(220)의 CP 출력단(222)을 선택단자(240)와 전기적으로 연결하는 제2 단계 및 상기 충전기 모듈(210)을 제어하여 충전 기구로 무가선트램램(20)의 충전을 위한 충전전원을 출력하거나 또는 상기 무가선트램램(20)의 충전 감시를 위한 CP 신호를 출력하는 제3단계로 이루어 진다.
여기서, 상기 제1단계에서 상기 지상 리시버(120)는 상기 무가선트램램(20)의 전두부 및 후두부에 구비되는 제1 및 제2 태그(110, 120)로부터 감지 정보인 태그 ID 정보를 비접촉으로 수신하게 된다.
이상의 설명은 본 발명의 기술 사상을 예시적으로 설명한 것에 불과한 것으로서, 본 발명이 속하는 기술 분야에서 통상의 지식을 가진 자라면 본 발명의 본질적인 특성에서 벗어나지 않는 범위에서 다양한 수정 및 변형 가능한 것으로, 본 발명의 보호범위는 아래의 청구범위에 의하여 해석되어야 하며, 그와 동등한 범위 내에 있는 모든 기술 사상은 본 발명의 권리범위에 포함되는 것으로 해석되어야 할 것이다.
10: 궤도 20: 무가선트램
100: 트램감지수단 110: 제1 태그
112: 제2 태그 120: 지상 리시버
200: 지상충전기 210: 충전기 모듈
220: 마스터 콘트롤러 230: 양극단자
240: 선택단자 250: 스위치수단
300: 충전 기구

Claims (8)

  1. 궤도를 따라 이동하는 무가선트램을 감지하는 트램감지수단과, 상기 트램감지수단의 감지 정보가 입력되면 무가선트램의 방향전환 여부를 판단하여 충전전원의 출력을 변경하는 지상충전기와, 상기 지상충전기로부터 상기 무가선트램의 충전을 위한 충전전원을 공급받는 충전 기구를 포함하는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  2. 제 1항에 있어서,
    상기 트램감지수단은 무가선트램의 전두부와 후두부에 각각 구비되는 제1 및 제2 태그와, 상기 궤도에 구비되어 상기 제1 및 제2 태그의 태그 ID 정보를 검출하는 지상 리시버(Receiver)를 포함하는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  3. 제 1항에 있어서,
    상기 지상 리시버는 상기 무가선트램의 배터리 충전을 진행하는 지상충전기와 충전 기구가 설치되는 충전구간의 양단에 구비되는 제1 및 제2 지상 리시버로 구성되는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  4. 제 1항에 있어서,
    상기 지상충전기는 충전전원을 출력하는 충전기 모듈과, 상기 트램감지수단의 감지 정보를 분석하여 무가선트램의 방향 전환 여부를 판단하는 마스터 콘트롤러와, 상기 충전기 모듈의 + 출력단이 연결되는 양극단자와, 상기 충전기 모듈의 - 출력단 또는 마스터 콘트롤러의 CP 출력단이 선택적으로 연결되는 선택단자와, 상기 마스터 콘트롤러의 스위치 제어신호에 따라 상기 충전기 모듈의 - 출력단 또는 상기 마스터 콘트롤러의 CP 출력단을 상기 선택단자에 연결하는 스위치수단으로 구성되는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  5. 제 4항에 있어서,
    상기 스위치수단은 인터록(interlock) 연결되는 제1 및 제2스위치로 구성되어 상기 마스터 콘트롤러의 스위치 제어신호에 따라 제1 스위치의 온(ON)시 제2 스위치는 오프(OFF)되어 충전기 모듈의 - 출력단이 선택단자와 전기적으로 연결되고, 제1 스위치의 오프(OFF)시 제2 스위치는 온(ON)되어 마스터 콘트롤러의 CP 출력단이 선택단자와 전기적으로 연결되는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  6. 제 4항에 있어서,
    상기 양극단자와 선택단자는 무가선트램에 전원을 직접 공급하는 충전 기구의 양극 접촉부 및 선택 접촉부와 전기적으로 연결되는 것을 특징으로 하는 무가선트램 배터리 충전 시스템.
  7. 지상 리시버로부터 무가선트램의 감지 정보가 입력되면 무가선트램의 방향 전환 여부를 판단하는 제1 단계;
    상기 무가선트램의 방향 전환 여부에 따라 스위치수단을 제어하여 충전기 모듈의 - 출력단 또는 마스터 콘트롤러의 CP 출력단을 선택단자와 전기적으로 연결하는 제2 단계; 및
    상기 충전기 모듈을 제어하여 충전 기구로 무가선트램의 충전을 위한 충전전원을 출력하거나 또는 상기 무가선트램의 충전 감시를 위한 CP 신호를 출력하는 제3단계;를 포함하는 것을 특징으로 하는 무가선트램 배터리 충전 제어 방법.
  8. 제 7항에 있어서,
    상기 제1단계에서 상기 지상 리시버는 상기 무가선트램의 전두부 및 후두부에 구비되는 제1 및 제2 태그로부터 감지 정보인 태그 ID 정보를 비접촉으로 수신하는 것을 특징으로 하는 무가선트램 배터리 충전 제어 방법.
KR1020190176923A 2019-12-27 2019-12-27 무가선트램 배터리 충전 시스템 및 제어 방법 Active KR102403321B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020190176923A KR102403321B1 (ko) 2019-12-27 2019-12-27 무가선트램 배터리 충전 시스템 및 제어 방법

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020190176923A KR102403321B1 (ko) 2019-12-27 2019-12-27 무가선트램 배터리 충전 시스템 및 제어 방법

Publications (3)

Publication Number Publication Date
KR20210084792A true KR20210084792A (ko) 2021-07-08
KR102403321B1 KR102403321B1 (ko) 2022-06-03
KR102403321B9 KR102403321B9 (ko) 2023-02-23

Family

ID=76893724

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020190176923A Active KR102403321B1 (ko) 2019-12-27 2019-12-27 무가선트램 배터리 충전 시스템 및 제어 방법

Country Status (1)

Country Link
KR (1) KR102403321B1 (ko)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20230057502A (ko) 2021-10-21 2023-05-02 한국철도기술연구원 트램의 자율 충전을 위한 역판토그라프 및 버스바의 접촉 상태 확인 시스템 및 방법
WO2023173794A1 (zh) * 2022-03-15 2023-09-21 上海西井科技股份有限公司 集成式车辆换电系统、方法、设备及存储介质

Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009132363A (ja) * 2007-10-30 2009-06-18 Meidensha Corp 交流電気鉄道の中セクション電源切替システム
JP2010235046A (ja) * 2009-03-31 2010-10-21 Kyosan Electric Mfg Co Ltd 速度検出装置、速度検出方法及び列車速度検出システム
KR20110016991A (ko) * 2008-09-02 2011-02-18 미츠비시 쥬고교 가부시키가이샤 가선 없는 교통 시스템의 충전 시스템
KR101292609B1 (ko) 2011-12-15 2013-08-16 한국철도기술연구원 배터리와 울트라 캐패시터를 장착한 무가선 저상트램

Patent Citations (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2009132363A (ja) * 2007-10-30 2009-06-18 Meidensha Corp 交流電気鉄道の中セクション電源切替システム
KR20110016991A (ko) * 2008-09-02 2011-02-18 미츠비시 쥬고교 가부시키가이샤 가선 없는 교통 시스템의 충전 시스템
JP2010235046A (ja) * 2009-03-31 2010-10-21 Kyosan Electric Mfg Co Ltd 速度検出装置、速度検出方法及び列車速度検出システム
KR101292609B1 (ko) 2011-12-15 2013-08-16 한국철도기술연구원 배터리와 울트라 캐패시터를 장착한 무가선 저상트램

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20230057502A (ko) 2021-10-21 2023-05-02 한국철도기술연구원 트램의 자율 충전을 위한 역판토그라프 및 버스바의 접촉 상태 확인 시스템 및 방법
WO2023173794A1 (zh) * 2022-03-15 2023-09-21 上海西井科技股份有限公司 集成式车辆换电系统、方法、设备及存储介质

Also Published As

Publication number Publication date
KR102403321B1 (ko) 2022-06-03
KR102403321B9 (ko) 2023-02-23

Similar Documents

Publication Publication Date Title
KR101172715B1 (ko) 가선 없는 교통 시스템의 충전 시스템
US9811137B2 (en) Method for controlling a land transport vehicle, land transport vehicle, ground equipment and transport system
EP2724885B1 (en) Train information management device and train information management method
JP2001163088A (ja) 地面を介して電気車両に電流を給電する静的システム、およびそのような給電システムによって給電されることを意図された電気車両
CN102381202A (zh) 城轨车辆供电系统及城轨车辆
KR101166145B1 (ko) 스마트 정거장 분산 충전 시스템
HU224396B1 (hu) Eljárás és berendezés villamos hajtású jármû villamos teljesítményének szabályozására
KR102403321B1 (ko) 무가선트램 배터리 충전 시스템 및 제어 방법
CN109436037A (zh) 物流小车的启停控制装置及方法
KR101828160B1 (ko) 무가선 노면 전차 시스템
CN209305600U (zh) 物流小车的启停控制装置
CN202213503U (zh) 城轨车辆供电系统及城轨车辆
US20250118996A1 (en) Power receiving apparatus, wireless power transfer system, and wireless power transfer method
KR102305097B1 (ko) 무가선 트램 시스템
KR101684113B1 (ko) Plc 제어 시스템 및 방법
CN205864051U (zh) 多电源自动转换配电设备
JP2023516990A (ja) 自走式車両用の駆動ユニット、自走式車両、自走式車両用の支持構造体及び輸送システム
KR101332792B1 (ko) 급전선로를 세그먼트화하여 전력을 공급하는 급전장치, 그 구동방법 및 급집전장치
CN108068640B (zh) 一种双源无轨电车供电控制方法和装置
CN205489674U (zh) 用于电动客车的架式充电控制系统
CN112722001B (zh) 一种有轨电车的道岔控制系统、方法及有轨电车
CN217048608U (zh) 屏蔽门气候转换系统控制装置
KR101186856B1 (ko) 노면전차 전력공급장치
US20230050736A1 (en) Solar-powered light rail transit system
KR20240093059A (ko) 차량용 양방향 OBC(Bi-directional On Board Charger)을 이용한 배터리 충전 시스템 및 충전 방법

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

E902 Notification of reason for refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E13-X000 Pre-grant limitation requested

St.27 status event code: A-2-3-E10-E13-lim-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E90F Notification of reason for final refusal
PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

G170 Re-publication after modification of scope of protection [patent]
PG1701 Publication of correction

St.27 status event code: A-5-5-P10-P19-oth-PG1701

Patent document republication publication date: 20230223

Republication note text: Request for Correction Notice (Document Request)

Gazette number: 1024033210000

Gazette reference publication date: 20220603

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 5
