Abstract

본원발명은 다공성 지지층을 포함하는 바이폴라 전고체전지 및 이의제조방법에 관한 것으로, 구체적으로 양극, 고체전해질층, 음극을 포함하는 단위 셀이 2개 이상 직렬로 연결된 전고체전지에 있어서, 상기 단위 셀이 직렬로 연결된 부분은 중앙에 다공성 지지층이 마련되고, 상기 다공성 지지층의 일면은 하나의 단위 셀의 음극이 배치되고, 대향면에 다른 단위 셀의 양극이 배치되는 바이폴라 전고체전지에 관한 것이다.

Description

다공성 지지층을 포함하는 바이폴라 전고체전지{Bipolar all-solid-state battery comprising a porous supporting layer}
본원발명은 다공성 지지층을 포함하는 바이폴라 전고체전지에 관한 것이다. 구체적으로 양극, 고체전해질층, 음극을 포함하는 단위 셀이 2개 이상 직렬로 연결되어 있고, 상기 단위 셀이 직렬로 연결된 부분은 중앙에 다공성 지지층이 마련되고, 상기 다공성 지지층의 일면은 하나의 단위 셀의 음극이, 그 대향면에는 다른 단위 셀의 양극이 배치되는 바이폴라 전고체전지에 관한 것이다.
바이폴라 전지는 케이스의 체적을 최소화하여 전지의 에너지 밀도가 높고, 성능이 안정적이며 내부 저항이 낮은 장점을 가지고 있다. 이런 바이폴라 전지는 일반적으로 하나의 단위 셀과 이와 인접한 단위 셀들 사이를 직렬로 연결하기 위한 바이폴라 전극층과 바이 플레이트를 포함하는 바이폴라 전극을 가지고 있다. 상기 바이 플레이트는 상기 단위 셀 간의 전류를 전달하기에 충분한 도전성을 가지고 있으면서 전지 내에서 화학적으로 안정적이며, 전극과 접촉성이 우수한 소재를 사용할 수 있다. 이러한 바이 플레이트는 리튬 이차전지에 주로 사용되는 고유전성 전해액에 의해 쉽게 부식되고, 부식된 바이 플레이트는 단위 셀간의 전해액 밀봉성 및 절연성을 저하시키고, 내부 단락을 유발하여 결국 전지의 안전성을 저하시키는 문제점을 야기한다.
상기와 같은 문제를 해결하기 위해 전해액을 사용하지 않는 바이폴라 전고체전지가 대안으로 제시되고 있다. 바이폴라 전고체전지는 기존의 이차전지와 달리 고체전해질을 포함하는 고체전해질층을 가지고 있고, 상기 고체전해질층은 양극과 음극 사이에 배치되어 분리막의 역할을 수행한다.
전고체전지는 종래 전지에 사용되던 액상의 전해액 대신 고체전해질을 사용하기 때문에 온도변화에 따른 전해액의 증발 또는 외부 충격에 의한 누액이 없어, 폭발 및 화재로부터 안전하다. 고체전해질과 양극 또는 음극이 접촉하는 부위가 한정되어 있어, 양극 및 음극과 고체전해질층 사이에 계면 형성이 용이하지 않은 단점이 있다. 상기와 같이 양극 및 음극과 고체전해질층 사이의 접촉면이 작은 경우, 고체전해질을 포함하는 단위 셀을 가압하는 방식으로 계면저항을 감소시키고 있다.
한편, 상기 바이폴라 전고체전지의 밀도 및 용량을 높이고 수명을 증대시키기 위해 리튬을 사용하여 상기 바이폴라 전고체전지를 제조할 수 있다. 리튬을 사용하는 경우, 충방전 과정시 리튬 덴드라이트가 형성되어 분리막(고체전해질층)이 손상되거나, 상기 리튬 덴드라이트가 양극과 만나게 되어 단위 셀 내에서 쇼트가 발생하게 된다. 특히 바이폴라 전고체전지를 가압하는 경우, 상기 리튬 덴드라이트의 성장으로 인해 상기 양극, 고체전해질층, 음극이 서로 가까워져, 고체전해질층의 손상 또는 리튬 덴드라이트와 양극간의 반응으로 인한 쇼트 문제가 발생한다.
도 1은 종래기술에 따른 바이폴라 전고체전지의 충방전하기 전 사시도이고, 도 2는 종래기술에 따른 바이폴라 전고체전지의 충방전하기 후 사시도이다.
종래 기술에 따른 바이폴라 전고체전지(10)는 제1양극 활물질(111) 및 제1양극 집전체(112)를 포함하는 제1양극(110), 제1고체전해질층(120), 제1음극 활물질(131), 제1음극 집전체(132)를 포함하는 제1음극(130)을 포함하는 제1단위 셀(100)과 제2양극 활물질(211) 및 제2양극 집전체(212)를 포함하는 제2양극(210), 제2고체전해질층(220), 제2음극 활물질(231), 제2음극 집전체(232)을 포함하는 제2음극(230)을 포함하는 제2단위 셀(200) 및 상기 제1단위 셀(100)과 제2단위 셀(200)을 직렬로 연결하기 위한 바이폴라 전극(300)을 포함한다.
이 때, 제1양극 활물질(111), 제1음극 활물질(131) 및 제2양극 활물질(211), 제2음극 활물질(231)은 상기 도 1 및 도 2와 달리 상기 제1양극 집전체(112), 제1음극집전체(132) 및 제2양극 집전체(212), 제2음극 집전체(132)의 일면에만 도포되어 있거나, 별도의 전극 활물질이 도포되어 있지 않은 형태일 수 있다.
상기 제1양극(110), 제1고체전해질층(120), 제1음극(130) 및 제2양극(210), 제2고체전해질층(220), 제2음극(230) 사이의 계면저항을 감소시키기 위해 종래기술에 따른 바이폴라 전고체전지(10)는 충방전시 지그로부터의 y축 방향의 가압력(F1)에 의해 가압된다.
하지만 상기 바이폴라 전고체전지(10)는 상기 제1단위 셀(100) 및 제2단위 셀(200)을 충방전할 때 발생한 리튬층(400)이 상기 제1음극(130) 및/또는 제2음극(230)에 삽입되어 활물질을 팽창시키거나, 상기 제1음극(130) 및/또는 제2음극(230)에 리튬이 증착되어 상기 바이폴라 전고체전지(10)의 두께가 증가하게 된다.
상기 바이폴라 전고체전지(10)의 두께가 증가할 경우, 상기 바이폴라 전고체전지(10)의 내부압력(F2)이 증가해 상기 제1단위 셀(100) 및 제2단위 셀(200)에 가해지는 가압력(F1) 또한 증가하게 된다. 통상적으로 가압력(F1)가 지그에 의해서 발생하고, 상기 지그가 일정한 위치를 차지하고 있는데, 내부 부피가 증가하기 때문이다.
초기 충방전으로 인해 형성되는 리튬층(400)이 증가할수록 제1고체전해질층(120) 및 제2고체전해질층(220)과 상기 리튬층(400)의 반응력이 커지게 되고, 상기 리튬층(400)의 리튬 금속이 제1고체전해질층(120) 및 제2고체전해질층(220)의 결함을 통해 내부로 유입되어 상기 바이폴라 전고체전지(10)의 단락을 발생시킬 가능성이 커진다.
또한, 상기 가압력(F1)이 커질 경우, 상기 바이폴라 전고체전지(10) 내의 제1단위 셀(100) 및 제2단위 셀(200)의 위치 및 형태가 변형될 수 있다. 바이폴라 전고체전지(10)의 형태나 제1단위 셀(100) 및 제2단위 셀(200)의 위치가 달라지는 경우, 상기 가압력(F1)이 제1단위 셀(100) 및 제2단위 셀(200)에 고르게 가해지지 않아 일부는 가압 되지 않거나 일부는 지나치게 가압 될 수 있다.
특허문헌 1은 전고체 박막 적층전지에 관한 것으로서, 복수의 발전 요소를 직렬로 접속하는 경우에 대해 언급하고 있으나, 이는 본원발명의 바이폴라 전지와 달리 전극 단자를 통해 상기 발전 요소를 직렬로 연결하고 있어, 상기 박막 적층전지 내부의 응력은 완화시키지만, 전지의 밀도를 향상시키기 못하고 있다.
이와 같이 밀도 대비 뛰어난 성능을 가진 바이폴라 전고체전지 내부의 응력을 감소시키면서 리튬 덴드라이트로 인한 고체전해질층의 손상을 방지할 필요가 있으나, 이에 대한 명확한 해결책이 제시되지 않고 있다.
일본 공개특허공보 제2004-273436호(2004.09.30) ('특허문헌 1')
본원발명은 상기와 같은 문제점을 해결하기 위한 것으로서, 리튬 덴드라이트 형성으로 인한 고체전해질층의 손상 및 상기 리튬 덴드라이트가 양극과 접촉하여 단위 셀의 쇼트가 발생하는 것을 방지하는 것을 목적으로 한다.
또한 상기 바이폴라 전고체전지 내부의 응력을 감소시키고, 이온전도도를 향상시켜 수명을 향상시키는 것을 목적으로 한다.
상기와 같은 목적을 달성하기 위해 본원발명에 따른 바이폴라 전고체전지는 양극, 고체전해질층, 음극을 포함하는 단위 셀이 2개 이상 직렬로 연결된 전고체전지에 있어서, 상기 단위 셀이 직렬로 연결된 부분은 중앙에 다공성 지지층이 마련되고, 상기 다공성 지지층의 일면은 하나의 단위 셀의 음극이 배치되고, 그 대향면에 다른 단위 셀의 양극이 배치될 수 있다.
이 때, 상기 음극은 리튬 금속 또는 활물질층이 없는 집전체일 수 있다.
또한 상기 다공성 지지층은, 올레핀계 다공성 기재 및 유리섬유 또는 폴리에틸렌을 포함하는 그룹에서 선택되는 하나 이상으로 제조된 시트나 부직포를 적어도 하나 이상 포함할 수 있다.
상기 다공성 지지층은, 상기 올레핀계 다공성 기재 또는 시트나 부직포를 1층 이상으로 적층한 것일 수 있다.
또한 상기 다공성 지지층이 두 층 이상일 경우, 상기 다공성 지지층의 각 층은 각각 서로 다른 소재로 이루어져 있거나, 상기 다공성 지지층의 각 층이 모두 동일한 소재로 이루어질 수 있다.
상기 다공성 지지층은 압력이 가해질 때 두께가 감소하고, 상기 압력이 해소될 때 두께가 원복하여 상기 전고체전지 내부의 응력을 조절할 수 있다.
이 때, 상기 압력은 충전에 의해서 양극의 리튬 이온이 음극으로 이동하여 상기 음극과 상기 고체전해질층 사이에 증착됨으로서 발생하는 것일 수 있다.
상기 다공성 지지층은 리튬 증착으로 인한 두께 변화에 따른 응력을 조절하는 것일 수 있다.
상기 다공성 지지층은 상기 다공성 지지층의 두께 및 기공도에 비례하여 상기 응력을 조절할 수 있다.
상기 다공성 지지층은 20㎛ 내지 50㎛의 두께일 수 있다.
상기 양극은 양극 집전체 및 상기 양극 집전체의 일면에 도포된 양극 활물질을 포함할 수 있다.
상기 양극 활물질은 상기 고체전해질층에 대면하고, 상기 양극 집전체는 상기 다공성 지지층에 대면할 수 있다.
상기 다공성 지지층의 일면에 배치되는 하나의 단위 셀의 음극은 별도의 활물질층이 없는 리튬 금속이며, 상기 다공성 지지층의 대향면에 배치되는 다른 단위 셀의 양극은 양극 집전체일 수 있다.
상기 단위 셀은 파우치형 전지케이스 내에 수납될 수 있다.
상기 단위 셀은 사용시 지그에 의해 압력이 가해질 수 있다.
본원발명은 상기에서 언급된 바이폴라 전고체전지를 포함하는 배터리 모듈 또는 배터리 팩일 수 있다. 또한 상기 바이폴라 전고체전지가 장착된 디바이스일 수 있다.
본원발명은 상기와 같은 구성들 중 상충되지 않는 구성을 하나 또는 둘 이상 택하여 조합할 수 있다.
이상에서 설명한 바와 같이, 본원발명에 따른 바이폴라 전고체전지는 리튬층의 형성에 따라 상기 바이폴라 전고체전지 내에 발생하는 응력을 감소시켜, 고체전해질층이 손상되거나 상기 양극과 상기 리튬층의 리튬 덴드라이트가 반응하는 것을 방지할 수 있고, 이를 통해 바이폴라 전고체전지 내부의 셀 쇼트를 감소시킨다.
또한 상기 바이폴라 전고체전지는 음극으로 음극 집전체만을 사용하고, 양극으로 양극 집전체 및 이의 일면에 도포된 양극 활물질만을 사용하며, 이들로 이루어진 단위 셀들을 다공성 지지층을 통해 직렬연결 함으로써 전지의 밀도 대비 용량 및 성능을 향상시킨다.
게다가 상기 바이폴라 전고체전지 내부의 단위 셀에 가해지는 압력을 일정하게 유지하여 단위 셀의 손상 및 상기 단위 셀의 이온전도도를 향상시켜 전지의 수명을 향상시킨다.
도 1은 종래기술에 따른 바이폴라 전고체전지의 충방전하기 전 사시도이다.
도 2는 종래기술에 따른 바이폴라 전고체전지의 충방전하기 후 사시도이다.
도 3은 본원발명에 따른 바이폴라 전고체전지의 충방전하기 전 사시도이다.
도 4는 본원발명에 따른 바이폴라 전고체전지의 충방전하기 후 사시도이다.
도 5는 본원발명에 따른 실험예 2에서 사용된 전고체전지의 단면도이다.
이하 첨부된 도면을 참조하여 본원발명이 속하는 기술분야에서 통상의 지식을 가진 자가 본원발명을 쉽게 실시할 수 있는 실시예를 상세히 설명한다. 다만, 본원발명의 바람직한 실시예에 대한 동작 원리를 상세하게 설명함에 있어 관련된 공지 기능 또는 구성에 대한 구체적인 설명이 본원발명의 요지를 불필요하게 흐릴 수 있다고 판단되는 경우에는 그 상세한 설명을 생략한다.
또한, 도면 전체에 걸쳐 유사한 기능 및 작용을 하는 부분에 대해서는 동일한 도면 부호를 사용한다. 명세서 전체에서, 어떤 부분이 다른 부분과 연결되어 있다고 할 때, 이는 직접적으로 연결되어 있는 경우 뿐만 아니라, 그 중간에 다른 소자를 사이에 두고, 간접적으로 연결되어 있는 경우도 포함한다. 또한, 어떤 구성요소를 포함한다는 것은 특별히 반대되는 기재가 없는 한 다른 구성요소를 제외하는 것이 아니라, 다른 구성요소를 더 포함할 수 있는 것을 의미한다.
또한, 구성요소를 한정하거나 부가하여 구체화하는 설명은, 특별한 제한이 없는 한 모든 발명에 적용될 수 있으며, 특정한 발명으로 한정하지 않는다.
또한, 본원의 발명의 설명 및 청구범위 전반에 걸쳐서 단수로 표시된 것은 별도로 언급되지 않는 한 복수인 경우도 포함한다.
또한, 본원의 발명의 설명 및 청구범위 전반에 걸쳐서 "또는"은 별도로 언급되지 않는 한 "및"을 포함하는 것이다. 그러므로 "A 또는 B를 포함하는"은 A를 포함하거나, B를 포함하거나, A 및 B를 포함하는 상기 3가지 경우를 모두 의미한다.
또한, 모든 수치 범위는 명확하게 제외한다는 기재가 없는 한, 양 끝의 값과 그 사이의 모든 중간 값을 포함한다.
본원발명에 따른 바이폴라 전고체전지는 양극, 고체전해질층, 음극을 포함하는 단위 셀이 2개 이상 직렬로 연결되어 있고, 상기 단위 셀이 직렬로 연결된 부분은 중앙에 다공성 지지층이 마련되고, 상기 다공성 지지층의 일면은 하나의 단위 셀의 음극이 배치되고, 대향면에 다른 단위 셀의 양극이 배치되어 있는 것을 특징으로 한다.
본원발명에 따른 바이폴라 전고체전지에 관하여, 도 3 및 도 4의 사시도를 통해 설명하고자 한다. 도 3은 본원발명에 따른 바이폴라 전고체전지(1000)의 충방전하기 전 사시도이고, 도 4는 본원발명에 따른 바이폴라 전고체전지(1000)의 충방전하기 후 사시도이다.
도 3 및 도 4에서는 설명의 편의를 위해 단위 셀을 제1단위 셀(1100)과 제2단위 셀(1200)로 도시하였으나, 상기 단위 셀은 상기 제1단위 셀(1100) 및 제2단위 셀(1200)을 다수 포함할 수 있다.
본원발명에 따른 바이폴라 전고체전지(1000)는, 제1단위 셀(1100) 및 제2단위 셀(1200)을 포함한다. 상기 제1단위 셀(1100)은 제1양극 활물질(1111) 및 제1양극 집전체(1112)를 포함하는 제1양극(1110), 제1고체전해질층(1120), 및 제1음극 집전체(1132)를 포함하는 제1음극(1130)으로 이루어져 있고, 상기 제2단위 셀(1200)은 제2양극 활물질(1211) 및 제2양극 집전체(1212)를 포함하는 제2양극(1210), 제2고체전해질층(1220), 및 제2음극 집전체(1232)를 포함하는 제2음극(1230)으로 이루어져 있다. 상기 제1단위 셀(1100)과 제2단위 셀(1200) 사이에는 상기 단위 셀들을 직렬로 연결하기 위한 다공성 지지층(1300)이 배치되어 있다. 상기 다공성 지지층(1300)의 일면은 제1단위 셀(1100)의 제1음극(1130)이 배치되고, 상기 다공성 지지층(1300)의 타면, 즉 상기 제1음극(1130)의 대향면에는 제2단위 셀(1200)의 제2양극(1210)이 배치된다.
상기 제1양극(1110)은, 예를 들어 제1양극 집전체(1112)에 양극 활물질 입자들로 구성된 양극 활물질과 도전재 및 바인더가 혼합된 양극 합제를 도포하여 제1양극 활물질(1111)을 형성하는 방법으로 제조될 수 있고, 필요에 따라서는 상기 양극 합제에 충진제를 더 첨가할 수 있다.
상기 제1양극 집전체(1112)는 일반적으로 3㎛ 내지 500㎛의 두께로 제조되며, 당해 전지에 화학적 변화를 유발하지 않으면서 높은 도전성을 가지는 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 스테인레스 스틸, 알루미늄, 니켈, 티타늄, 및 알루미늄이나 스테인레스 스틸의 표면에 카본, 니켈, 티타늄 또는 은으로 표면처리 한 것 중에서 선택되는 하나를 사용할 수 있고, 상세하게는 알루미늄이 사용될 수 있다. 집전체는 그것의 표면에 미세한 요철을 형성하여 양극 활물질의 접착력을 높일 수도 있으며, 필름, 시트, 호일, 네트, 다공질체, 발포체, 부직포체 등 다양한 형태가 가능하다.
상기 제1양극 활물질(1111) 내에 포함되는 양극 활물질은, 예를 들어 상기 양극 활물질 입자 외에, 리튬 니켈 산화물(LiNiO2) 등의 층상 화합물이나 1 또는 그 이상의 전이금속으로 치환된 화합물; 화학식 Li1+xMn2-xO4 (여기서, x 는 0 내지 0.33 임), LiMnO3, LiMn2O3, LiMnO2 등의 리튬 망간 산화물; 리튬 동 산화물(Li2CuO2); LiV3O8, LiV3O4, V2O5, Cu2V2O7 등의 바나듐 산화물; 화학식 LiNi1-xMxO2 (여기서, M = Co, Mn, Al, Cu, Fe, Mg, B 또는 Ga 이고, x = 0.01 내지 0.3 임)으로 표현되는 Ni 사이트형 리튬 니켈 산화물; 화학식 LiMn2-xMxO2 (여기서, M = Co, Ni, Fe, Cr, Zn 또는 Ta 이고, x = 0.01 내지 0.1 임) 또는 Li2Mn3MO8 (여기서, M = Fe, Co, Ni, Cu 또는 Zn 임)으로 표현되는 리튬 망간 복합 산화물; 화학식의 Li 일부가 알칼리토금속 이온으로 치환된 LiMn2O4;디설파이드 화합물; Fe2(MoO4)3 등으로 구성될 수 있으며, 이들만으로 한정되는 것은 아니다.
다만 본원발명에서 사용되는 양극 활물질은 제1음극(1130)에 리튬을 증착시키기 위해 리튬을 포함하는 금속 산화물을 사용하거나 이를 포함하는 것이 바람직하다.
상기 도전재는 통상적으로 양극 활물질을 포함한 혼합물 전체 중량을 기준으로 0.1 내지 30중량%로 첨가된다. 이러한 도전재는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 예를 들어, 천연 흑연이나 인조 흑연 등의 흑연; 카본블랙, 아세틸렌 블랙, 케첸 블랙, 채널 블랙, 퍼네이스 블랙, 램프 블랙, 서머 블랙 등의 카본블랙; 탄소 섬유나 금속 섬유 등의 도전성 섬유; 불화 카본, 알루미늄, 니켈 분말 등의 금속 분말; 산화아연, 티탄산 칼륨 등의 도전성 위스키; 산화 티탄 등의 도전성 금속 산화물; 폴리페닐렌 유도체 등의 도전성 소재 등이 사용될 수 있다.
상기 제1양극(1110)에 포함되는 바인더는 활물질과 도전재 등의 결합과 집전체에 대한 결합에 조력하는 성분으로서, 통상적으로 양극 활물질을 포함하는 혼합물 전체 중량을 기준으로 0.1 내지 30중량%로 첨가된다. 이러한 바인더의 예로는, 폴리불화비닐리덴, 폴리비닐알코올, 카르복시메틸셀룰로우즈(CMC), 전분, 히드록시프로필셀룰로우즈, 재생 셀룰로우즈, 폴리비닐피롤리돈, 테트라플루오로에틸렌, 폴리에틸렌, 폴리프로필렌, 에틸렌-프로필렌-디엔 테르 폴리머(EPDM), 술폰화 EPDM, 스티렌-부타디엔 고무, 불소 고무, 다양한 공중합체 등을 들 수 있다.
상기 제1양극(1110)은 상기 제1양극 집전체(1112)의 적어도 일면에 제1양극 활물질(1111)이 형성되어 있는 형태일 수 있다. 이 때, 제1양극(1110)이 상기 바이폴라 전고체전지(1000)의 최외곽에 위치한 경우, 상기 제1양극(1110)은 제1양극 집전체(1112)의 양면에 상기 제1양극 활물질(1111)이 도포되어 있는 형태일 수 있다. 또한 상기 제1양극(1110)의 상기 바이폴라 전고체전지(1000)의 다른 단위 셀에 대면해 있는 경우, 상기 제1양극(1110)은 상기 제1양극 집전체(1112)의 일면에만 상기 제1양극 활물질(1111)이 도포되어 있을 수 있다.
상기 제2양극(1210)은 상기 제1양극(1110)과 동일하게 형성될 수 있다. 다만 상기 제2양극(1210)은 상기 바이폴라 전고체전지(1000)의 단위 셀과 대면하고, 상기 제2양극(1210)의 제2양극 집전체(1212)의 일면에만 상기 제2양극 활물질(1211)이 형성되어 있는 형태만을 가진다.
상기 다공성 지지층(1300)의 타면에 배치된 제2양극(1210)의 제2양극 활물질(1211)은 상기 제2고체전해질층(1220)에 대면하고, 상기 제2양극 집전체(1212)는 상기 다공성 지지층(1300)에 대면하여 상기 다공성 지지층(1300)이 상기 바이폴라 전고체전지(1000)의 단위 셀을 직렬로 연결할 수 있도록 한다.
상기 제1고체전해질층(1120) 및 제2고체전해질층(1220)은 유기 고체전해질이나 무기 고체전해질 등이 사용될 수 있으나 이들만으로 한정되는 것은 아니다.
상기 유기 고체전해질로는, 예를 들어, 폴리에틸렌 유도체, 폴리에틸렌 옥사이드 유도체, 폴리프로필렌 옥사이드 유도체, 인산 에스테르 폴리머, 폴리 에지테이션 리신(agitation lysine), 폴리에스테르 설파이드, 폴리비닐알코올, 폴리불화비닐리덴, 이온성 해리기를 포함하는 중합체 등이 사용될 수 있다.
상기 무기 고체전해질로는, 황화물계 고체전해질, 산화물계 고체전해질을 일례로 들 수 있다.
산화물계 고체전해질로서는, 예를 들면 Li6.25La3Zr2Al0.25O12, Li3PO4, Li3+xPO4-xNx(LiPON), Li3N, LiI, Li5NI2, Li3N-LiI-LiOH, LiSiO4, LiSiO4-LiI-LiOH, Li2SiS3, Li4SiO4, Li4SiO4-LiI-LiOH, 등의 Li의 질화물, 할로겐화물 등이 사용될 수 있다.
상기 황화물계 입자는 본원발명에서 특별히 한정하지 않으며 리튬 전지 분야에서 사용하는 공지된 모든 황화물계 재질이 가능하다. 상기 황화물계 재질은 시판되는 것을 구입하여 사용하거나, 비정질 황화물계 재질을 결정화 공정을 거쳐 제조된 것을 사용할 수 있다. 예를 들면 상기 황화물계 고체전해질은 결정계 황화물계 고체전해질, 비정질계 황화물계 고체전해질, 및 이들 중 어느 하나 또는 이들의 혼합물을 사용할 수 있다. 사용될 수 있는 복합 화합물의 예로는 황-할로겐 화합물, 황-저마늄 화합물, 황-실리콘 황화물이 있으며, 구체적으로 SiS2, GeS2, B2S3 등의 황화물을 포함할 수 있고, Li3PO4이나 할로겐, 할로겐 화합물 등이 첨가되어 있을 수 있다. 바람직하게는 10-4 S/cm 이상의 리튬 이온전도도를 구현할 수 있는 황화물계 전해질을 사용할 수 있다.
대표적으로, Li6PS5Cl (LPSCl), Thio-LISICON(Li3.25Ge0.25P0.75S4), Li2S-P2S5-LiCl, Li2S-SiS2, LiI-Li2S-SiS2, LiI-Li2S-P2S5, LiI-Li2S-P2O5, LiI-Li3PO4-P2S5, Li2S-P2S5, Li3PS4, Li7P3S11, LiI-Li2S-B2S3, Li3PO4-Li2S-Si2S, Li3PO4-Li2S-SiS2, LiPO4-Li2S-SiS, Li10GeP2S12, Li9.54Si1.74P1.44S11.7Cl0.3, Li7P3S11 등을 포함한다
상기 제1고체전해질층(1120) 및 제2고체전해질층(1220)의 상기 제1음극(1130) 및 제2음극(1230) 대면에는 리튬 덴드라이트 형성을 유도하기 위한 코팅층이 있을 수 있다.
상기 코팅층은 전기전도성 및 이온전도성 향상을 위해 금속을 포함할 수 있다. 상기 금속은 상기 제1음극(1130) 또는 제2음극(1230)의 성능을 향상시키면서, 리튬 덴드라이트가 상기 코팅층과 상기 제1음극 집전체(1132) 또는 상기 코팅층과 상기 제2음극 집전체(1232) 사이에 형성될 수 있도록 하는 금속이면, 그 종류에 제한이 없다. 이 때, 상기 금속은 친리튬 특성을 가지고 있어, 리튬 덴드라이트가 상기 코팅층과 상기 제1음극 집전체(1132) 또는 상기 코팅층과 상기 제2음극 집전체(1232) 사이에 형성될 수 있도록 유도할 수 있다.
이 때, 리튬 덴드라이트가 상기 제1고체전해질층(1120) 또는 제2고체전해질층(1220) 방향으로 성장하지 않도록 하기 위해 상기 친리튬 특성의 금속은 상기 코팅층 제1음극(1130) 또는 제2음극 대면(1230)에 배치될 수 있다.
상기 코팅층에 친리튬 특성의 금속이 위치하는 경우, 상기 친리튬 특성의 금속 상에서 리튬 플레이팅이 일어나, 리튬 핵이 형성되고, 상기 리튬 핵에서 성장한 리튬 덴드라이트는 상기 코팅층에서만 성장이 이루어지게 된다.
상기 친리튬 특성의 금속은 금속 및 금속산화물 중 적어도 어느 하나 이상이 선택될 수 있다. 예를 들어, 상기 금속은 금(Au), 은(Ag), 백금(Pt), 아연(Zn), 규소(Si) 및 마그네슘(Mg) 등이 해당되며, 상기 금속산화물은 비금속으로서 구리산화물, 아연산화물, 코발트 산화물 등이 해당될 수 있다.
본원발명에 따른 제1음극(1130)은 제1음극 집전체(1132)만으로 이루어져 있을 수 있다.
상기 제1음극 집전체(1132)는 일반적으로 3㎛ 내지 500㎛의 두께로 만들어진다. 이러한 제1음극 집전체(1132)는 당해 전지에 화학적 변화를 유발하지 않으면서 도전성을 가진 것이라면 특별히 제한되는 것은 아니며, 리튬 금속 또는 별도의 음극 활물질층이 없는 집전체일 수 있다. 예를 들어, 구리, 스테인리스 스틸, 알루미늄, 니켈, 티탄, 소성 탄소, 구리나 스테인리스 스틸의 표면에 카본, 니켈, 티탄, 은 등으로 표면 처리한 것, 알루미늄-카드뮴 합금 등이 사용될 수 있다. 또한, 제1양극 집전체(1112)와 마찬가지로, 표면에 미세한 요철을 형성하여 음극 활물질의 결합력을 강화시킬 수도 있으며, 필름, 시트, 호일, 네트, 다공질체, 발포체, 부직포체 등 다양한 형태로 사용될 수 있다.
상기 제2음극(1230)은 상기 제1음극(1130)과 동일한 형태일 수 있다.
상기 제1단위 셀(1100)과 제2단위 셀(1200)이 상기와 같은 형태를 가지고, 이를 직렬로 연결하여, 고에너지 밀도를 가지는 바이폴라 전고체전지(1000)를 얻을 수 있다.
상기 제1단위 셀(1100)과 제2단위 셀(1200) 사이에는 상기 단위 셀들을 직렬로 연결하기 위해 다공성 지지층(1300)이 배치되어 있을 수 있다.
상기 다공성 지지층(1300)은 상기 제1단위 셀(1100)과 제2단위 셀(1200)을 직렬로 연결하기 위해 전기전도성과 이온전도성이 있는 물질이면 모두 사용할 수 있다. 일례로 상기 다공성 지지층(1300)은 올레핀계 다공성 기재 및 유리섬유 또는 폴리에틸렌을 포함하는 그룹에서 선택되는 하나 이상으로 제조된 시트나 부직포를 적어도 하나 이상 포함할 수 있다. 이 때, 상기 다공성 지지층(1300)은 올레핀계 다공성 기재 또는 유리섬유 또는 폴리에틸렌을 포함하는 그룹에서 선택되는 하나 이상으로 제조된 시트인 것이 바람직하다. 부직포 형태의 경우, 공극률이 크지만, 상기 다공성 지지층(1300)이 일정한 강도를 갖게 하기 위해서는 상기 부직포를 여러 층으로 적층하여야 하기 때문에 동일한 두께를 가지는 경우, 다공성 기재 또는 시트 형태에 비해 두께변화율이 크지 않기 때문이다.
구체적으로 상기 다공성 지지층(1300)은 폴리올레핀계 (폴리에틸렌, 폴리프로필렌, 폴리부텐, 폴리염화비닐) 및 이들의 혼합물 혹은 공중합체 등의 수지를 포함하거나 폴리에틸렌테레프탈레이트, 폴리시클로올레핀, 폴리에테르술폰, 폴리아미드, 폴리이미드, 폴리이미드아미드, 폴리아라미드, 폴리시클로올레핀, 나일론, 폴리테트라플루오로에틸렌 등의 수지를 포함할 수 있다. 이들 중에서도, 폴리올레핀계 수지는 두께를 얇게 하여 상기 바이폴라 전고체전지(1000) 내의 체적당 용량을 높일 수 있어 바람직하다.
상기 다공성 지지층(1300)은 탄성력이 있어, 바이폴라 전고체전지(1000) 내부에서 발생한 응력을 해소시켜줄 수 있는 소재로 이루어져 있거나, 상기 다공성 지지층(1300)의 기공을 통해 상기 바이폴라 전고체전지(1000) 내부에서 발생한 응력을 해소시킬 수 있다.
상기 다공성 지지층은 상기 올레핀계 다공성 기재 또는 시트나 부직포를 1층 이상으로 적층한 것일 수 있다.
상기 다공성 지지층을 다층으로 형성할 경우, 상기 다공성 지지층이 해소할 수 있는 응력의 범위를 늘려줄 수 있다.
상기 다공성 지지층이 두 층 이상인 경우, 상기 다공성 지지층의 각 층은 각각 서로 다른 소재로 이루어져 있거나, 상기 다공성 지지층의 각 층이 모두 동일한 소재로 이루어질 수 있다.
상기 다공성 지지층(1300)의 기공 직경은 일반적으로 0.01㎛ 내지 10㎛이고, 두께는 일반적으로 20㎛ 내지 50㎛일 수 있다. 이 때, 상기 다공성 지지층의 기공도(1300)는 30% 내지 90% 일 수 있다.
상기 다공성 지지층(1300)은 리튬 증착으로 인한 두께 변화에 따른 응력을 조절한다. 상기와 같이 다공성 지지층(1300)이 응력을 해소하기 위해서, 상기 다공성 지지층(1300)의 탄성 범위는 증착되는 리튬으로 인한 변형범위보다 커야 한다. 이러한 다공성 지지층(1300)의 탄성 범위는 다공성 지지층(1300)의 두께 및 기공도에 비례한다.
즉 상기 다공성 지지층(1300)의 탄성 범위는 하기와 같이 나타낼 수 있다.
다공성 지지층의 탄성 범위 = 다공성 지지층의 두께 X 다공성 지지층의 기공도
이 때, 다공성 지지층(1300)으로 사용된 소재 자체의 탄성력은 지그의 구동압보다 커야 한다.
상기 다공성 지지층(1300)은 상기 제1단위 셀(1100)의 제1음극 집전체(1132) 및 상기 제2단위 셀(1200)의 제2양극 집전체(1212) 사이에 배치하여 상기 다공성 지지층(1300), 제1음극 집전체(1132), 제2양극 집전체(1212)를 상기 바이폴라 전고체전지(1000)의 바이폴라 전극으로 사용할 수 있다. 이와 같이 상기 제1단위 셀(1100), 제2단위 셀(1200)과 바이폴라 전극이 서로 일부분을 공유함으로서 바이폴라 전고체전지(1000)의 밀도를 향상시킬 수 있다. 이를 위해 상기 다공성 지지층(1300)은 상기 제1단위 셀(1100) 및 제2단위 셀(1200)에 압착하여 형성된다.
상기 제1단위 셀(1100), 제2단위 셀(1200) 및 상기 다공성 지지층(1300)은 지그에 의해 일정한 가압력(F1)으로 가압되고, 이는 상기 바이폴라 전고체전지(1000)를 사용하는 경우에도 지속된다.
본원발명에 따른 바이폴라 전고체전지(1000)는 도 4와 같이 충방전 후에 리튬층(1400)이 형성된다. 상기 리튬층(1400)은 충방전에 의해 상기 제1음극(1130) 또는 제2음극(1230)과 상기 제1고체전해질층(1120) 또는 제2고체전해질층(1220) 사이에 리튬이 증착되어 형성된다. 이는 상기 제1양극(1110) 또는 제2양극(1210)의 리튬 이온이 제1음극(1130) 또는 제2음극(1230)으로 이동하여, 상기 제1음극(1130)과 제1고체전해질층(1120) 또는 제2음극(1230)과 제2고체전해질층(1220) 사이에 증착되기 때문이다.
상기 리튬층(1400)은 정전류/정전압(CC/CV) 조건에서 충전되고, 이 때의 리튬 이차전지 전체에 가해지는 가압력(F1)은 전지 내에 형성되는 리튬의 양, 충방전 속도 및 시간 등에 따라 달라지게 된다. 이는 상기 리튬층(1400)이 형성되어 내부 압력(F2)이 발생하기 때문이다.
본원발명에 따른 바이폴라 전고체전지(1000)는 상기 리튬층(1400)에 의해 가해지는 내부 압력(F2)에 의해 발생하는 응력은 상기 다공성 지지층(1300)을 통해 해소한다. 상기 다공성 지지층(1300)은 상기 다공성 지지층(1300) 내의 기공이 감소하거나, 상기 다공성 지지층(1300)의 두께 감소를 포함하는 형태를 변형을 통해 상기 바이폴라 전고체전지(1000) 전체에 일정한 가압력(F1)이 가해지도록 한다.
상기와 같은 다공성 지지층(1300)의 기공 감소 또는 형태 변형은 상기 리튬층(1400)의 형성 및/또는 소멸에 따라 조절된다. 예를 들어 상기 리튬층(1400)이 형성되어 내부 압력(F2)이 발생하는 경우, 상기 다공성 지지층(1300)의 기공은 감소하고 두께가 줄어들 수 있다. 또한 상기 리튬층(1400)이 사라지는 경우, 상기 다공성 지지층(1300)은 초기 상태로 원상복구되어 상기 바이폴라 전고체전지의 가압 전 두께(m)와 가압 후 두께(M)를 동일하게 유지하도록 한다.
상기 바이폴라 전고체전지(1000)는 상기 단위 셀을 사용 중에도 일정하게 가압하기 위해 상기 바이폴라 전고체전지(1000)의 단위 셀 전체를 가압할 수 있는 전지케이스에 상기 단위 셀들을 수납하여 형성하거나, 상기 단위 셀들을 파우치형 전지케이스에 수납 후 상기 바이폴라 전고체전지(1000)를 상기 파우치형 전지케이스 외부에서 가압할 수 있다.
이하에서는 본원발명에 따른 실험예와 종래기술에 따른 비교예를 비교한 실험예를 통해 본원발명을 설명하고자 한다.
(실험예 1) 다공성 지지층 탄성력 실험
전고체전지 구동시 지그 압력 및/또는 충전시 증착되는 리튬에 의한 압력 변화에 대한 다공성 지지층의 두께 변화를 측정하였다. 이 때, 상기 다공성 지지층은 기공도가 유사하고, 두께가 다른 다공성 지지층 #1과 다공성 지지층 #2 및 기공도와 두께가 다른 다공성 지지층 #3을 사용하였다.
상기 다공성 지지층은 폴리에틸렌를 사용하였다.
상기 다공성 지지층은 2.5㎝ x 2.5㎝로 타발한 후, 순차적으로 지그를 사용하여 상기 전고체전지를 5㎫, 10㎫, 15㎫, 20㎫로 가압하고, 각 단계에서 두께 변화를 측정한 후 하기 표 1에 나타냈다.
Figure pat00001
각 다공성 지지층은 압력이 커질수록 두께가 감소하지만, 다공성 지지층 #1과 같이 두께가 얇은 초박막 다공성 지지층의 경우, 압력에 따른 두께 변화가 적었고, 다공성 지지층 #3과 같이 두께가 두껍고 기공도가 큰 다공성 지지층은 압력에 따른 두께 변화가 컸다. 상기 다공성 지지층 #1 내지 다공성 지지층 #3을 대상으로 전고체전지 평가시 체결되는 압력 및 충전시 생기는 리튬으로 인한 압력 변화에 따른 다공성 지지층의 변형을 모사하여 5㎫로 각 1회, 2회, 3회, 5회, 10회 가압 후 두께를 측정하여 표 2에 나타냈다.

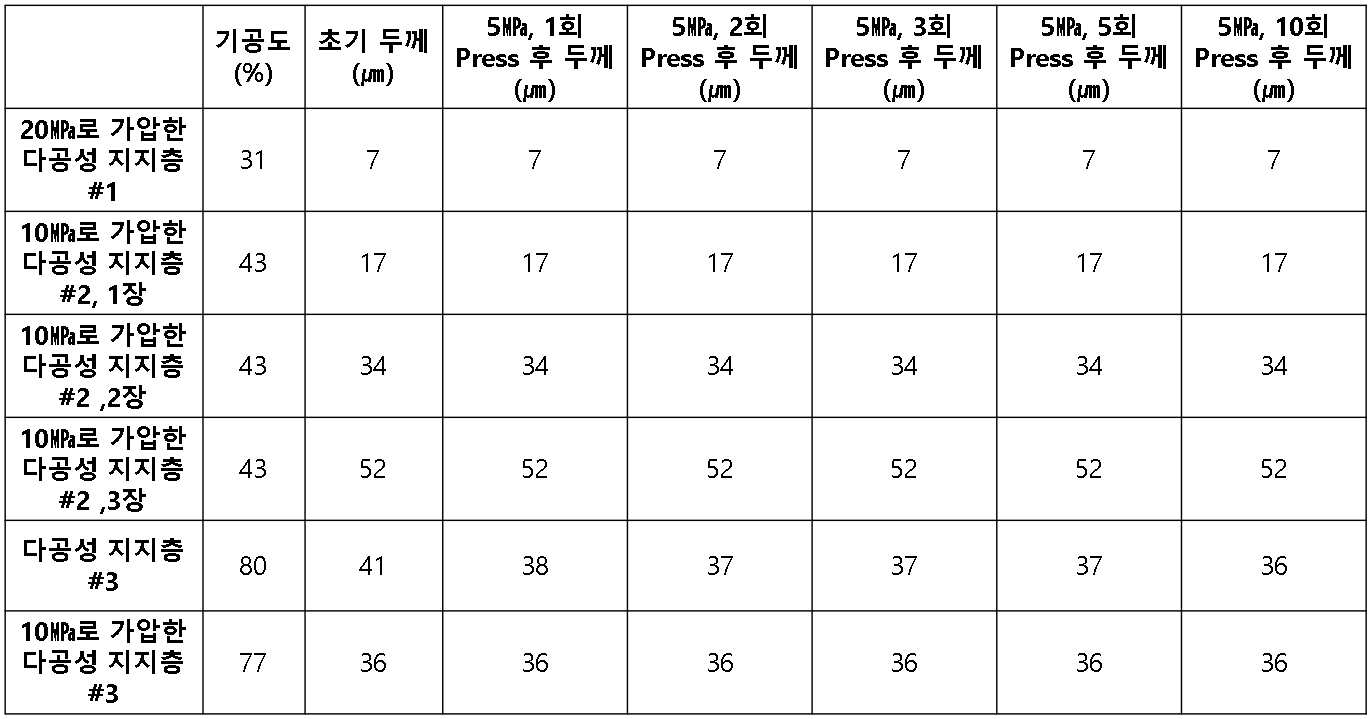

이 때, 상기 다공성 지지층 #1은 20㎫로 가압 된 것을 사용하였고, 다공성 지지층 #2는 10㎫로 가압된 것을 각 1장, 2장, 3장을 적층한 것을 각 사용하였고, 다공성 지지층 #3은 가압되지 않은 것과 10㎫로 가압된 것을 각 5㎫로 각 1회, 2회, 3회, 5회, 10회 가압하였다.
Figure pat00002
본원발명에서 목적하는 바와 같이 바이폴라 전고체전지 내에서 발생하는 응력을 감소시키기 위해서는 압력에 의한 변형범위가 다공성 지지층의 탄성 범위 내에 있어야 한다. 상기 표 2에서 볼 수 있듯, 본원발명에 따른 다공성 지지층은 두께가 얇은 박막형으로, 두께의 변화, 즉 변형범위의 절대 값이 낮은 수준이다. 특히 다공성 지지층 #1의 경우 초박막 다공성 지지층으로 이론적으로 가능한 변형범위가 4㎛ 수준이다. 따라서 두께가 얇은 다공성 지지층을 사용할 경우, 다공성 지지층이 바이폴라 전고체전지 내부의 응력을 흡수하면서도 그 두께가 크게 변화하지 않는 것을 알 수 있다.
지그의 압력을 제외하더라도, 충전시 통상적으로 1mAh/㎠의 리튬이 증착될 경우, 상기 리튬은 음극에 4㎛ 두께의 층으로 증착된다. 본 발명은 소형 또는 자동차 등에 사용되는 대용량 전지에 사용하는 전지에 관한 것으로, 일반적으로 박막 전지에 비해 전극의 용량이 크고, 전극의 용량의 증가에 따라 음극에 증착되는 리튬의 두께도 두꺼워지게 된다. 따라서, 바이폴라 전고체전지 내부의 응력 해소를 위해, 본원발명과 같은 변형범위가 적은 다공성 지지층을 사용할 때, 증착되는 리튬의 두께에 따라 복수개의 다공성 지지층을 사용하여 바이폴라 전고체전지 내부의 응력을 완화시킬 수 있다. 상기 표 2와 같이, 다공성 지지층 #2를 2장 또는 3장을 적층한 경우에도 다공성 지지층 #2를 1장 적층한 경우와 동일하게 작동하는 것을 알 수 있다.
다공성 지지층 #3과 다공성 지지층 #3을 10㎫로 가압한 경우를 비교하여 보았을 때, 가압하지 않은 다공성 지지층 #3은 5㎫로 1회 가압하였을 경우, 두께가 41㎛에서 38㎛로 감소하고, 이 후 가압 횟수가 증가함에 따라 두께가 지속적으로 감소하여 소형 변형이 되지만, 이를 구동 압력 대비 높은 압력으로 1차 성형 후 사용한 경우, 즉 다공성 지지층 #3을 10㎫로 가압한 경우 이후 추가적인 가압이 지속되어도 두께 변화가 없는 것을 알 수 있다. 따라서 다공성 지지층 #2와 같이 얇은 다공성 지지층을 다층 적층하거나, 다공성 지지층 #3과 같이 두꺼운 다공성 지지층을 구동 압력 대비 높은 압력으로 성형한 후 사용할 경우, 바이폴라 전고체전지 내부의 응력을 줄일 수 있는 것을 알 수 있다.
(실험예 2) 두께 증가율 측정 실험
실험예 2에서는 하기와 같은 구성으로 형성된 전지를 5회 충방전하여 두께 변화율을 계산하였다. 상기 전지의 초기 용량은 60℃ 조건에서 충방전을 하여 측정하였고, 충전 조건은 CC/CV (8.5V, 0.05C, 0.01C current cut off), 방전 조건은 CC 조건 (6V, 0.05C, 60℃)으로 수행하였다. 이 때, 두께 증가율은 충전 후 전지 두께 / 충전 전 전지 두께 X 100로 계산하여 하기 표 3에 나타냈다. 또한, 5회 충방전 한 후의 용량 유지율(retention)을 측정하여 하기 표 3에 나타냈다.
상기 용량 유지율(retention)은 다음과 같이 산출하였다.
용량 유지율(%) = (5회 사이클에서의 용량/ 초기 용량) X 100
(실시예 1)
양극 활물질 NCM811(LiNi0.8Co0.1Mn0.1O2), 고체전해질인 아기로다이트(Li6PS5Cl), 도전재인 카본, PTFE 바인더를 77.5 : 19.5 : 1.5 : 1.5의 중량비로 아니솔에 분산 및 교반하여 양극 슬러리를 제조하였다. 상기 양극 슬러리를 15㎛ 두께의 알루미늄 집전체에 닥터 블레이드를 이용하여 도포한 후, 100℃에서 12시간 동안 진공 건조하여 2mAh/㎠의 용량을 갖는 양극을 제조하였다.
아기로다이트(Li6PS5Cl), PTFE 바인더를 95 :5의 중량비로 혼합하여 고체전해질층을 제조하였다.
음극 집전체로 11㎛ 두께의 니켈을 사용하였다.
도 5는 실험예 2에서 사용된 전고체전지(1000)의 단면도이다.
실험예 2의 전고체전지는 제1양극 집전체(1112)의 일면에 형성된 제1양극 활물질(1111)을 가지고 있는 제1양극(1110), 제1고체전해질층(1120), 제1음극 집전체(1132)만으로 이루어진 음극을 적층한 제1단위 셀(1100)과 제2 음극 집전체(1232)만으로 이루어진 음극을 적층한 제2단위 셀(1200) 사이에 다공성 지지층(1300)을 적층하여 형성된다. 이 때, 제1양극 활물질(1111)은 제1고체전해질층(1120)에 대면하도록 적층되고, 이는 제2양극 활물질(1211)도 동일하다. 이 때, 제1양극 집전체(1112)는 지그(JIG)에 대면하고, 제2양극 집전체(1212)는 다공성 지지층(1300)에 대면하게 된다.
본원발명의 실시예 1에서 사용된 다공성 지지층(1300)은 상기 다공성 지지층 #2를 10㎫로 가압한 후의 것을 3장 적층한 것을 사용하였다.
(실시예 2)
상기 실시예 1에서 다공성 지지층(1300)으로 상기 다공성 지지층 #2를 10㎫로 가압한 후의 것을 1장 사용 한 것을 제외하고 실시예 1과 동일하게 제작 및 평가하였다.
(실시예 3)
상기 실시예 1에서 용량이 3mAh/㎠인 양극을 사용한 것을 제외하고 실시예 1과 동일하게 제작 및 평가하였다.
(비교예 1)
상기 실시예 1에서 다공성 지지체를 적용하지 않은 것을 제외하고 실시예 1과 같이 제작 및 평가하였다.
(비교예 2)
상기 실시예 1에서 다공성 지지층(1300)으로 상기 다공성 지지층 #1를 20㎫로 가압한 후의 것을 1장 사용 한 것을 제외하고 실시예 1과 동일하게 제작 및 평가하였다.
(비교예 3)
상기 실시예 1에서 다공성 지지층(1300)으로 상기 다공성 지지층 #3을 1장 사용 한 것을 제외하고 실시예 1과 동일하게 제작 및 평가하였다.
Figure pat00003
표 3에서 볼 수 있듯, 본원발명의 실시예 1 내지 실시예 3과 같이 전지 구동 압력보다 다공성 지지층의 탄성력이 더 큰 경우, 충전시 생기는 리튬으로 인한 두께 변화를 다공성 지지층이 흡수하여, 전고체 전지 내의 응력을 상기 다공성 지지층이 해소하는 것을 알 수 있다. 이와 같은 두께 변화 해소는 5회 충방전 이후에도 지속되는 것을 알 수 있다. 이론적으로 다공성 지지층의 변형량의 경우, 사용하고자 하는 다공성 지지층의 두께와 기공도로 계산을 할 수 있으며, 실시예 3과 같이 양극의 용량이 3mAh/㎠인 경우와 같이 양극의 용량이 커진 경우에도, 충방전시 두께 증가율이 거의 없음을 확인할 수 있다.
이에 반해, 다공성 지지층이 적용되지 않은 비교예 1의 경우, 전고체전지의 두께가 증가하고, 이에 따라 전고체전지 내부에 저항이 커져 수명 또한 실시예 1 내지 실시예 3보다 열위한 것을 알 수 있다. 또한, 증가된 두께보다 변위양이 적은 다공성 지지층을 사용한 비교예 2 및 탄성력이 낮아 구동시 지속적으로 두께가 변화되는 비교예 3은 다공성 지지층을 사용하여도 그 효과가 미미한 것을 알 수 있다. 따라서 상기 다공성 지지층의 탄성 범위가 증착되는 리튬으로 인한 변형 범위보다 커야 하는 것을 알 수 있다.
즉, 상기 전고체전지의 용량 1mAh/㎠ 당 4㎛ 두께의 리튬이 증착되므로, 다공성 지지층의 두께와 기공도를 통해 변형범위를 계산하여 이를 한층 이상으로 적층하여 사용할 수 있다.
본원발명은 또한, 상기 바이폴라 전고체전지를 포함하는 전지 모듈, 전지팩 및 상기 전지팩을 포함하는 디바이스를 제공하는 바, 상기와 같은 전지모듈, 전지팩 및 디바이스는 당업계에 공지되어 있으므로, 본 명세서에서는 그에 대한 구체적인 설명을 생략한다.
상기 디바이스는, 예를 들어, 노트북 컴퓨터, 넷북, 태블릿 PC, 휴대폰, MP3, 웨어러블 전자기기, 파워 툴(power tool), 전기자동차(Electric Vehicle, EV), 하이브리드 전기자동차(Hybrid Electric Vehicle, HEV), 플러그-인 하이브리드 전기자동차(Plug-in Hybrid Electric Vehicle, PHEV), 전기 자전거(E-bike), 전기 스쿠터(E-scooter), 전기 골프 카트(electric golf cart), 또는 전력저장용 시스템일 수 있지만, 이들만으로 한정되지 않음은 물론이다.
본원발명이 속한 분야에서 통상의 지식을 가진 자라면 상기 내용을 바탕으로 본원발명의 범주내에서 다양한 응용 및 변형을 수행하는 것이 가능할 것이다.
10, 1000 : 바이폴라 전고체전지
100, 1100 : 제1단위 셀
110, 1110 : 제1양극
111, 1111 : 제1양극 활물질
112, 1112 : 제1양극 집전체
120, 1120 : 제1고체전해질층
130, 1130 : 제1음극
131, 1131 : 제1음극 활물질
132, 1132 : 제1음극 집전체
200, 1200 : 제2단위 셀
210, 1210 : 제2양극
211, 1211 : 제2양극 활물질
212, 1212 : 제2양극 집전체
220, 1220 : 제2고체전해질층
230, 1230 : 제2음극
231, 1231 : 제2음극 활물질
232, 1232 : 제2음극 집전체
300 : 바이폴라 전극
1300 : 다공성 지지층
400, 1400 : 리튬층
F1 : 가압력
F2 : 내부 압력
m : 가압 전 두께
M : 가압 후 두께
JIG : 지그

Claims (15)

  1. 양극, 고체전해질층, 음극을 포함하는 단위 셀이 2개 이상 직렬로 연결된 전고체전지에 있어서,
    상기 단위 셀이 직렬로 연결된 부분은 중앙에 다공성 지지층이 마련되고, 상기 다공성 지지층의 일면은 하나의 단위 셀의 음극이 배치되고, 그 대향면에 다른 단위 셀의 양극이 배치되는 바이폴라 전고체전지.
  2. 제1항에 있어서,
    상기 음극은 리튬 금속 또는 활물질층이 없는 집전체인 바이폴라 전고체전지.
  3. 제1항에 있어서,
    상기 다공성 지지층은
    올레핀계 다공성 기재; 및
    유리섬유 또는 폴리에틸렌을 포함하는 그룹에서 선택되는 하나 이상으로 제조된 시트나 부직포;
    를 적어도 하나 이상 포함하는 바이폴라 전고체전지.
  4. 제3항에 있어서,
    상기 다공성 지지층은,
    상기 올레핀계 다공성 기재 또는 시트나 부직포를 1층 이상으로 적층한 바이폴라 전고체전지.
  5. 제4항에 있어서,
    상기 다공성 지지층이 두 층 이상일 경우,
    상기 다공성 지지층의 각 층은 각각 서로 다른 소재로 이루어져 있거나,
    상기 다공성 지지층의 각 층이 모두 동일한 소재로 이루어진 전고체전지.
  6. 제1항에 있어서,
    상기 다공성 지지층은 압력이 가해질 때 두께가 감소하고, 상기 압력이 해소될 때 두께가 원복하여 상기 전고체전지 내부의 응력을 조절하는 바이폴라 전고체전지.
  7. 제6항에 있어서,
    상기 압력은 충전에 의해서 양극의 리튬 이온이 음극으로 이동하여 상기 음극과 상기 고체전해질층 사이에 증착됨으로서 발생하는 것인 바이폴라 전고체전지.
  8. 제7항에 있어서,
    상기 다공성 지지층은 리튬 증착으로 인한 두께 변화에 따른 응력을 조절하는 바이폴라 전고체전지.
  9. 제6항에 있어서,
    상기 다공성 지지층은 상기 다공성 지지층의 두께 및 기공도에 비례하여 상기 응력을 조절하는 바이폴라 전고체전지.
  10. 제1항에 있어서,
    상기 다공성 지지층은 20㎛ 내지 50㎛의 두께인 바이폴라 전고체전지.
  11. 제1항에 있어서,
    상기 양극은 양극 집전체 및 상기 양극 집전체의 일면에 도포된 양극 활물질을 포함하는 바이폴라 전고체전지.
  12. 제11항에 있어서,
    상기 양극 활물질은 상기 고체전해질층에 대면하고, 상기 양극 집전체는 상기 다공성 지지층에 대면하는 바이폴라 전고체전지.
  13. 제1항에 있어서,
    상기 다공성 지지층의 일면에 배치되는 하나의 단위 셀의 음극은 별도의 활물질층이 없는 리튬 금속이며, 상기 다공성 지지층의 대향면에 배치되는 다른 단위 셀의 양극은 양극 집전체인 바이폴라 전고체전지.
  14. 제1항에 있어서,
    상기 단위 셀은 파우치형 전지케이스 내에 수납되는 바이폴라 전고체전지.
  15. 제1항에 있어서,
    상기 단위 셀은 사용시 지그에 의해 압력이 가해지는 바이폴라 전고체전지.
KR1020200142129A 2020-10-29 2020-10-29 다공성 지지층을 포함하는 바이폴라 전고체전지 Active KR102846366B1 (ko)

Priority Applications (7)

Application Number Priority Date Filing Date Title
KR1020200142129A KR102846366B1 (ko) 2020-10-29 2020-10-29 다공성 지지층을 포함하는 바이폴라 전고체전지
CN202180067333.4A CN116325282A (zh) 2020-10-29 2021-10-29 包括多孔支撑层的双极全固态电池
PCT/KR2021/015404 WO2022092883A1 (ko) 2020-10-29 2021-10-29 다공성 지지층을 포함하는 바이폴라 전고체전지
JP2023501656A JP7596013B2 (ja) 2020-10-29 2021-10-29 多孔性支持層を含むバイポーラー全固体電池
US18/033,764 US20230402655A1 (en) 2020-10-29 2021-10-29 Bipolar all-solid-state battery including porous support layer
EP21886877.6A EP4239752A4 (en) 2020-10-29 2021-10-29 BIPOLAR SEMICONDUCTOR BATTERY COMPRISING A POROUS SUPPORT LAYER
KR1020250109320A KR20250123748A (ko) 2020-10-29 2025-08-07 다공성 지지층을 포함하는 바이폴라 전고체전지

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020200142129A KR102846366B1 (ko) 2020-10-29 2020-10-29 다공성 지지층을 포함하는 바이폴라 전고체전지

Related Child Applications (1)

Application Number Title Priority Date Filing Date
KR1020250109320A Division KR20250123748A (ko) 2020-10-29 2025-08-07 다공성 지지층을 포함하는 바이폴라 전고체전지

Publications (2)

Publication Number Publication Date
KR20220057166A true KR20220057166A (ko) 2022-05-09
KR102846366B1 KR102846366B1 (ko) 2025-08-14

Family

ID=81583067

Family Applications (2)

Application Number Title Priority Date Filing Date
KR1020200142129A Active KR102846366B1 (ko) 2020-10-29 2020-10-29 다공성 지지층을 포함하는 바이폴라 전고체전지
KR1020250109320A Pending KR20250123748A (ko) 2020-10-29 2025-08-07 다공성 지지층을 포함하는 바이폴라 전고체전지

Family Applications After (1)

Application Number Title Priority Date Filing Date
KR1020250109320A Pending KR20250123748A (ko) 2020-10-29 2025-08-07 다공성 지지층을 포함하는 바이폴라 전고체전지

Country Status (1)

Country Link
KR (2) KR102846366B1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025198087A1 (ko) * 2024-03-22 2025-09-25 삼성에스디아이 주식회사 전고체 전지용 내압 유지 플레이트 및 이를 포함하는 전고체 전지 모듈

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004273436A (ja) 2003-02-18 2004-09-30 Matsushita Electric Ind Co Ltd 全固体薄膜積層電池
JP2015053261A (ja) * 2013-08-08 2015-03-19 Nok株式会社 全固体電池
JP2020021551A (ja) * 2018-07-30 2020-02-06 トヨタ自動車株式会社 全固体電池及びその製造方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2004273436A (ja) 2003-02-18 2004-09-30 Matsushita Electric Ind Co Ltd 全固体薄膜積層電池
JP2015053261A (ja) * 2013-08-08 2015-03-19 Nok株式会社 全固体電池
JP2020021551A (ja) * 2018-07-30 2020-02-06 トヨタ自動車株式会社 全固体電池及びその製造方法

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2025198087A1 (ko) * 2024-03-22 2025-09-25 삼성에스디아이 주식회사 전고체 전지용 내압 유지 플레이트 및 이를 포함하는 전고체 전지 모듈

Also Published As

Publication number Publication date
KR102846366B1 (ko) 2025-08-14
KR20250123748A (ko) 2025-08-18

Similar Documents

Publication Publication Date Title
US20250391853A1 (en) Positive Electrode Active Material for Lithium Secondary Battery and Lithium Secondary Battery Including the same
KR101089135B1 (ko) 고출력 리튬 이차 전지
KR101529408B1 (ko) 비수 전해질 2차 전지
US11990616B2 (en) Positive electrode active material for lithium secondary battery and lithium secondary battery including the same
KR101667520B1 (ko) 무기물 코팅층을 포함하는 전극조립체 및 이를 포함하는 이차전지
US11398660B2 (en) Flame retardant separator having asymmetric structure for secondary batteries
EP4135089A1 (en) All-solid-state battery comprising two types of solid electrolyte layers
CN114730863A (zh) 二次电池用电极及包含所述电极的二次电池
KR102913278B1 (ko) 배터리 팩 및 배터리 팩을 포함하는 자동차
CN110447129A (zh) 二次电池
EP2662920A2 (en) Electrode assembly including asymmetrically coated separation membrane and electrochemical device including electrode assembly
KR102893459B1 (ko) 전고체 전지
KR20220100537A (ko) 양극 및 이를 포함하는 리튬 이차전지
KR20250123748A (ko) 다공성 지지층을 포함하는 바이폴라 전고체전지
KR102921175B1 (ko) 이차전지용 분리막
KR20220011408A (ko) 다공성 지지체와 집전체 층을 포함하는 음극 및 이를 포함하는 리튬 이차전지
KR102821243B1 (ko) 음극보다 면적이 넓은 양극을 포함하는 전고체전지 및 이의 제조방법
KR102810460B1 (ko) 다공성 집전체를 포함하는 바이폴라 전고체전지
KR102849244B1 (ko) 도전재가 코팅된 고분자층으로 구성된 전극을 포함하는 전고체전지 및 이의 작동방법
KR102014458B1 (ko) 두께 방향성을 갖는 전극조립체 및 이를 포함하는 리튬이차전지
JP7596013B2 (ja) 多孔性支持層を含むバイポーラー全固体電池
JP2023531942A (ja) 導電層が形成された分離膜を含む電極組立体及びこれを含む電池セル
KR20220047106A (ko) 미세 쇼트 방지를 위한 금속-고분자층을 포함하는 전고체전지용 음극 및 이를 포함하는 전고체전지
US20250379249A1 (en) Apparatus and method for pressurizing battery
KR102806854B1 (ko) 다공성 집전체를 포함하는 전고체전지 및 이를 포함하는 전지모듈

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R11-asn-PN2301

R19-X000 Request for party data change rejected

St.27 status event code: A-3-3-R10-R19-oth-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

R19-X000 Request for party data change rejected

St.27 status event code: A-3-3-R10-R19-oth-X000

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

T11-X000 Administrative time limit extension requested

St.27 status event code: U-3-3-T10-T11-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

A16 Divisional, continuation or continuation in part application filed

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A16-DIV-PA0107 (AS PROVIDED BY THE NATIONAL OFFICE)

A18 Application divided or continuation or continuation in part accepted

Free format text: ST27 STATUS EVENT CODE: A-0-1-A10-A18-DIV-PA0107 (AS PROVIDED BY THE NATIONAL OFFICE)

PA0107 Divisional application

St.27 status event code: A-0-1-A10-A18-div-PA0107

St.27 status event code: A-0-1-A10-A16-div-PA0107

F11 Ip right granted following substantive examination

Free format text: ST27 STATUS EVENT CODE: A-2-4-F10-F11-EXM-PR0701 (AS PROVIDED BY THE NATIONAL OFFICE)

PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-2-2-U10-U11-OTH-PR1002 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

Q13 Ip right document published

Free format text: ST27 STATUS EVENT CODE: A-4-4-Q10-Q13-NAP-PG1601 (AS PROVIDED BY THE NATIONAL OFFICE)
