KR20220126036A - 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지 - Google Patents

리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지 Download PDF

Info

Publication number
KR20220126036A
KR20220126036A KR1020210030100A KR20210030100A KR20220126036A KR 20220126036 A KR20220126036 A KR 20220126036A KR 1020210030100 A KR1020210030100 A KR 1020210030100A KR 20210030100 A KR20210030100 A KR 20210030100A KR 20220126036 A KR20220126036 A KR 20220126036A
Authority
KR
South Korea
Prior art keywords
electrolyte
lithium secondary
secondary battery
battery
additive
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
KR1020210030100A
Other languages
English (en)
Inventor
이상훈
이준기
여열매
오승민
이윤성
이지은
김고은
진우영
박상목
반성호
문현규
남희범
마현수
최남순
Original Assignee
현대자동차주식회사
기아 주식회사
울산과학기술원
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 현대자동차주식회사, 기아 주식회사, 울산과학기술원 filed Critical 현대자동차주식회사
Priority to KR1020210030100A priority Critical patent/KR20220126036A/ko
Priority to US17/468,222 priority patent/US20220285731A1/en
Publication of KR20220126036A publication Critical patent/KR20220126036A/ko
Ceased legal-status Critical Current

Links

Images

Classifications

    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/052—Li-accumulators
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0567—Liquid materials characterised by the additives
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0569—Liquid materials characterised by the solvents
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/4235—Safety or regulating additives or arrangements in electrodes, separators or electrolyte
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
    • H01M10/52—Removing gases inside the secondary cell, e.g. by absorption
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M10/00—Secondary cells; Manufacture thereof
    • H01M10/05—Accumulators with non-aqueous electrolyte
    • H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
    • H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
    • H01M10/0566—Liquid materials
    • H01M10/0568—Liquid materials characterised by the solutes
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2250/00—Fuel cells for particular applications; Specific features of fuel cell system
    • H01M2250/20—Fuel cells in motive systems, e.g. vehicle, ship, plane
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M2300/00—Electrolytes
    • H01M2300/0017—Non-aqueous electrolytes
    • H01M2300/0025—Organic electrolyte
    • H01M2300/0028—Organic electrolyte characterised by the solvent
    • H01M2300/0037—Mixture of solvents
    • H01M2300/0042—Four or more solvents
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/38—Selection of substances as active materials, active masses, active liquids of elements or alloys
    • H01M4/386—Silicon or alloys based on silicon
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
    • H01M4/505—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese of mixed oxides or hydroxides containing manganese for inserting or intercalating light metals, e.g. LiMn2O4 or LiMn2OxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
    • H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
    • H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
    • H—ELECTRICITY
    • H01—ELECTRIC ELEMENTS
    • H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
    • H01M4/00—Electrodes
    • H01M4/02—Electrodes composed of, or comprising, active material
    • H01M4/36—Selection of substances as active materials, active masses, active liquids
    • H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
    • H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
    • Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
    • Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
    • Y02P70/50—Manufacturing or production processes characterised by the final manufactured product

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Electrochemistry (AREA)
  • General Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Inorganic Chemistry (AREA)
  • Manufacturing & Machinery (AREA)
  • Physics & Mathematics (AREA)
  • Condensed Matter Physics & Semiconductors (AREA)
  • General Physics & Mathematics (AREA)
  • Materials Engineering (AREA)
  • Secondary Cells (AREA)

Abstract

리튬이차전지의 전기화학적 특성을 증대할 수 있는 첨가제가 소개된다.

Description

리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지 {ELECTROLYTE SOLUTION FOR LITHIUM SECONDARY BATTERY AND LITHIUM SECONDARY BATTERY COMPRISING THE SAME}
본 발명은 리튬이차전지를 구성하는 전해액 및 전해액을 포함하는 리튬이차전지에 관한 것이다. 구체적으로는 리튬이차전지의 전기화학적 특성을 개선할 수 있는 전해액 첨가제에 관한 것이다.
전지는 화학에너지를 전기에너지로 전환하거나, 전기에너지를 화학에너지로 전환할 수 있는 에너지 저장원이다. 전지는 재사용이 불가한 일차전지와 재사용이 가능한 이차전지로 나눌 수 있다. 이차전지는 재사용이 가능하다는 점에서 한번 사용하고 버려지는 일차전지에 비해 친환경적이라는 장점이 있다.
최근 환경문제가 대두되면서 대기오염이 적거나 발생하지 않는 HEV(Hybride Electric Vehicle), EV(Electric Vehicle)에 대한 수요가 증가하고 있다. 특히 EV는 내연기관이 완전히 제거된 차량으로 앞으로 세계가 나아가야할 방향을 제시한다.
EV가 상용화되기 위해서는 EV에 탑재되는 배터리가 가지는 문제점을 해결해야한다. EV에 탑재되는 배터리는 한 번의 충전으로 500Km 이상의 주행이 가능해야하며, 고성능의 모터를 사용하기 위해 출력이 일정 수준 이상되어야 하고, 고속으로 충전할 수 있어야 한다.
이에 따라 리튬이온배터리는 높은 이론용량과 4V 이상의 기전력을 갖출 수 있으며, 고속충방전이 가능하다.
리튬이차전지는 크게 양극, 음극, 전해질, 분리막으로 구성된다. 양극과 음극에서는 리튬이온의 인터칼레이션과 디인터칼레이션이 반복되면서 에너지를 발생시키며, 전해질은 리튬이온이 이동하는 통로가 되고, 분리막은 양극과 음극이 만나전지 내 쇼트가 일어나는 것을 방지하는 역할을 수행한다.
특히 양극은 전지의 용량과 밀접한 관련이 있으며, 음극은 고속충방전 등과 같은 전지의 성능과 밀접한 관련이 있다.
전해질은 용매, 첨가제 및 리튬염으로 구성된다. 용매는 리튬이온이 양극과 음극을 오가도록 도와주는 이동 통로가 된다. 전지의 성능이 우수하려면 양극과 음극 사이에서 빠르게 리튬이온이 전달되어야 한다. 따라서 우수한 전지 성능을 얻기 위해서 최적의 전해질을 선택하는 것은 매우 중요한 문제이다.
특히, 전지의 생산 과정에서 진행되는 화성 공정에서 음극에는 SEI(Solid Electrolyte Interphase)라고 불리우는 얇은 막이 형성된다. SEI는 리튬이온은 통과할 수 있으나 전자는 통과할 수 없는 막으로, 전자가 SEI를 통과하여 부수적인 반응을 유도해 전지 성능이 저하되는 것을 막는다. 또한, 전해질과 음극이 직접 반응하는 것을 억제하고, 음극이 떨어져나가는 것을 억제한다.
전해질의 첨가제는 전해질의 중량 대비 0.1~10% 미량 첨가되는 물질이다. 미량 첨가됨에도 불구하고 전지의 성능과 안정성은 첨가제에 의해 아주 큰 영향을 받는다. 특히 첨가제는 음극표면의 SEI 형성을 유도하고 SEI 두께를 조절하는 역할을 수행한다. 또한, 첨가제는 전지가 과충전 되는 것을 방지할 수 있으며, 전해질 내부에서 리튬이온의 전도성을 높힐 수 있다.
또한, 실리콘(Si)은 높은 이론 용량으로 음극활물질로 주목을 받고 있으나, 실리콘계 음극활물질의 리튬의 삽입과 탈리의 반복시 소재의 수축과 팽창의 반복에 의하여 음극활물질의 구조가 불안정해지며, 리튬과 반응하여 비가역 용량이 증가하는 등 여러 문제로 상용화되기 어려워, 실리콘계 음극활물질에 적합한 첨가제의 개발도 주요한 과제 중 하나이다.
위와 같은 이유로 당 업계에서는 전해질에 포함되는 첨가제에 대한 연구와 개발이 활발하게 이루어지고 있는 실정이다.
상기의 배경기술로서 설명된 사항들은 본 발명의 배경에 대한 이해 증진을 위한 것일 뿐, 이 기술분야에서 통상의 지식을 가진 자에게 이미 알려진 종래기술에 해당함을 인정하는 것으로 받아들여져서는 안 될 것이다.
KR 10-1264435 B
본 발명은 이러한 문제점을 해결하기 위하여 제안된 것으로, 리튬이차전지의 전해액에 첨가됨으로써 리튬이차전지의 전기화학적 특성을 개선할 수 있는 전해액 첨가제를 제공하고자 함이다.
상기의 목적을 달성하기 위한 전해액은, 전해질염 및 유기용매를 포함하는 리튬이차전지용 전해액으로서, 전해액은 하기 화학식 1로 나타내는 화합물을 첨가제로 더 포함한다.
[화학식 1]
Figure pat00001
화학식 1로 나타내는 화합물은 전해액 전체 중량을 기준으로 0.3 wt% 내지 1.2 wt%로 포함되는 것을 특징으로 하는 리튬이차전지용 전해액.
화학식 1로 나타내는 화합물은 전해액 전체 중량을 기준으로 0.3wt% 내지 1.0 wt%로 포함되는 것이 바람직하다.
전해질염은 LiPF6, LiBF4, LiClO4, LiCl, LiBr, LiI, LiB10Cl10, LiCF3SO3, LiCF3.0CO2, Li(CF3SO2)3.0C, LiAsF6, LiSbF6, LiAlCl4, LiCH3SO3, LiCF3SO3, LiN(SO2.0C2F5)2, Li(CF3SO2)2N, LiC4F9SO3, LiB(C6H5)4, 및 Li(SO2F)2N (LiFSI) 로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상이 혼합될 수 있다.
전해질염은 0.5M 내지 1.0M의 농도로 포함될 수 있다.
유기용매는 카보네이트계 용매, 에스테르계 용매, 에테르계 용매, 케톤계 용매로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상이 혼합될 수 있다.
청구항 1의 전해액을 포함하는 리튬이차전지는 양극, 음극, 양극과 음극 사이에 개재된 분리막으로 이루어질 수 있다.
양극은 Ni, Co 및 Mn으로 이루어진 양극활물질을 포함하며, 음극은 탄소(C)계, 실리콘(Si)계 음극활물질 중 어느 하나 이상을 포함할 수 있다.
본 발명의 첨가제가 포함된 리튬이차전지는 전해액에 포함된 N-(tert-butyldimethylsilyl)-N-methyltrifluoroacetamide에 의해 HF가 SEI를 파괴하는 것을 방지할 수 있어 전지의 전기화학적 성능이 우수하다. 특히, 우수한 고온수명과 고속의 율속에서 좋은 수명특성을 보여준다.
도 1은 충방전효율 실험에 따른 결과 그래프.
도 2는 고온수명 실험에 따른 결과 그래프.
도 3은 1.0C, 2.0C, 3.0C 에서의 방전 용량을 나타낸 그래프.
이하에서는 본 발명에 대해 상세히 설명한다.
리튬이차전지는 방전시 열이 발생하여 사용할수록 온도가 높아진다. 리튬이차전지의 가장 최적의 온도는 15℃~40℃의 범위이다. 이 범위를 벗어나 전지가 사용되는 경우 전지의 성능이 감소하게 된다.
구체적으로는 낮은 온도에서 전지가 사용될 경우 화학물질들의 활성도가 감소하여 전지 내부 저항이 증가해 전압이 급격하게 강하하며, 방전용량도 급격하게 감소하는 양상을 보이고, 높은 온도에서 전지가 사용될 경우 화학물질들의 활성도가 증가해 100% 이상의 방전이 이루어지고, 이에 따라 부가적인 화학적 반응을 일으켜 전지의 성능이 떨어지고 감소하게 된다.
특히, 우리나라는 사계절을 가지기 때문에 -40℃~60℃ 에서도 안정적인 성능을 가지는 배터리가 구비되어야 EV가 문제 없이 작동할 수 있다.
그리하여 극한조건에서 배터리를 시험하게 되는데, 특히 배터리 자체가 고온에서 사용되어도 열화되지 않고 수명특성을 유지할 수 있는 고온수명특성이 중요한 시험항목이 된다.
또한, HEV, EV는 스마트폰, 노트북에 비해 상대적으로 높은 출력을 요구하므로 1 C-rate 이상의 율속에서 얼마만큼의 방전용량을 가지는지도 중요한 시험항목이 된다.
한편, 리튬이차전지 내부에서는 복잡하고도 많은 화학반응이 일어난다. 이러한 화학반응들 중에서 전지를 열화시키는 반응을 최대한 억제해야 전지의 전기화학적 특성을 유지할 수 있다. 특히 문제가 되는 것은 HF이다. HF는 리튬염인 LiPF6와 전해액 내 미량의 수분이 반응하여 생성되는데, HF는 초기 화성단계에서 음극에 형성된 SEI를 파괴할 수 있고, 양극에서는 활물질과 반응하여 활물질의 금속이온을 용출시킨다.
그러므로 리튬이차전지에서는 전해액 내부에 생성될 수 있는 HF를 제거하는 HF-scavenger가 필요하다.
상기의 목적을 달성하기 위한 전해액은, 전해질염 및 유기용매를 포함하는 리튬이차전지용 전해액으로서, 하기 화학식 1로 나타내는 화합물을 첨가제로 더 포함한다.

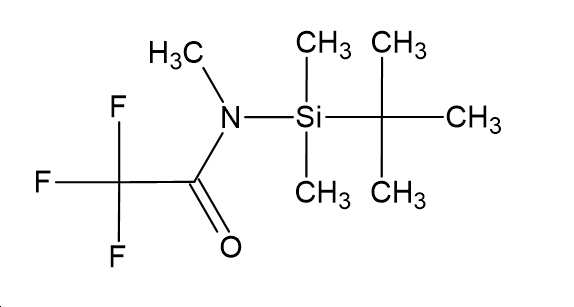

[화학식 1]
Figure pat00002
상기 물질은 N-(tert-butyldimethylsilyl)-N-methyltrifluoroacetamide로 명명할 수 있는 화합물이다.
상기 물질은 리튬이차전지의 내부에서 HF와 반응하여 HF를 제거할 수 있다.

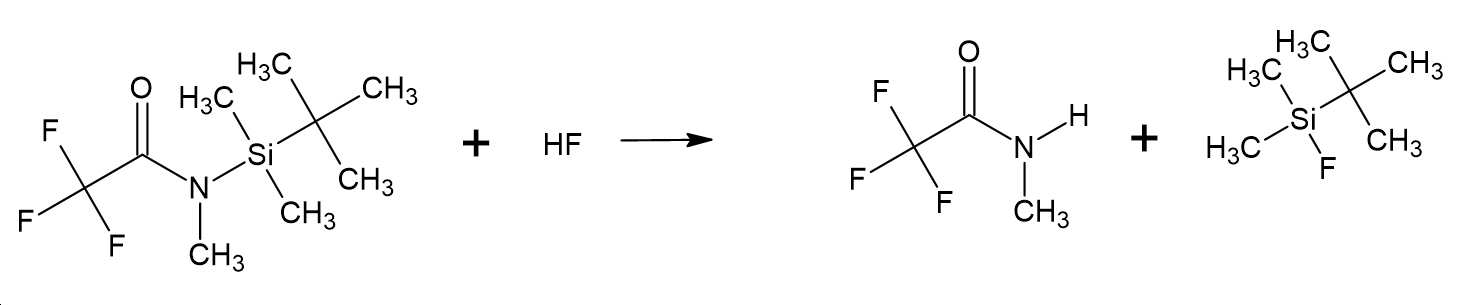

구체적으로, N-(tert-butyldimethylsilyl)-N-methyltrifluoroacetamide는 HF와 반응하여 다음과 같은 화합물을 생성할 수 있다.
Figure pat00003
위와 같은 반응을 통해 N-(tert-butyldimethylsilyl)-N-methyltrifluoroacetamide는 HF-scavenging 기능을 수행할 수 있는 것이다.
이하에서는, 상기 첨가제를 활용한 리튬이차전지를 제조하여 전기화학적 특성에 대해 실험한 결과를 설명한다.
리튬이차전지
본 발명의 리튬이차전지는 양극, 음극, 양극과 음극 사이에 개재된 분리막 및 전해액을 포함한다.
양극은 Ni, Co 및 Mn으로 이루어진 NCM계 양극활물질을 포함하여 이루어지고, 특히 본 실시예에서는 NCM811을 사용하였다. 양극활물질은 LiCoO2, LiMnO2, LiNiO2, LiNi1-xCoxO2, LiNi0.5Mn0.5O2, LiMn2-xMxO4(M은 Al, Li 또는 전이 금속), LiFePO 등이 사용될 수 있고, 그 외 리튬이차전지에 사용될 수 있는 양극활물질이 모두 사용될 수 있다.
양극은 도전재와 바인더를 더 포함하여 이루어질 수 있다.
도전재는 전극에 도전성을 부여하기 위해 사용되는 것으로서, 구성되는 전지에 있어서, 화학변화를 야기하지 않고 전자 전도성 재료이면 어떠한 것도 사용이 가능하다. 그 예로 천연 흑연, 인조 흑연, 카본 블랙, 아세틸렌블랙, 케첸블랙, 탄소섬유, 구리, 니켈, 알루미늄, 은 등의 금속 분말, 금속 섬유 등을 사용할 수 있고, 또한 폴리페닐렌 유도체 등의 도전성 재료를 1종 또는 1종 이상을 혼합하여 사용할 수 있다.
바인더는 활물질의 입자들을 서로 잘 부착시키거나 전류 집전체에 잘 부착시키는 역할을 하는데, 이는 전극을 기계적으로 안정화시키기 위함이다. 즉, 리튬이온의 삽입과 탈리가 반복적으로 일어나는 과정에서 활물질을 안정적으로 고정하여 활물질과 도전재 사이 결합이 느슨해지는 것을 막는 것이다. 바인더는 폴리비닐알콜, 카르복시메틸셀룰로즈, 히드록시프로필셀룰로즈, 디아세틸셀룰로즈, 폴리비닐클로라이드, 카르복실화된 폴리비닐클로라이드, 폴리비닐플루오라이드, 에틸렌 옥사이드를 포함하는 폴리머, 폴리비닐피롤리돈, 폴리우레탄, 폴리테트라플루오로에틸렌, 폴리비닐리덴 플루오라이드, 폴리에틸렌, 폴리프로필렌, 스티렌부타디엔 러버, 아크릴레이티드 스티렌부타디엔 러버, 에폭시 수지, 나일론 등을 사용할 수 있으나, 이에 한정되는 것은 아니다.
음극은 탄소(C)계 또는 실리콘(Si)계 음극활물질 중 어느 하나 이상을 포함하며, 탄소계 음극활물질은 인조흑연, 천연흑연, 흑연화탄소 섬유, 흑연화 메조카본 마이크로비드, 플러렌(fullerene) 및 비정질탄소로 이루어진 군에서 선택되는 적어도 하나의 물질을 사용할 수 있고, 실리콘계 음극활물질은 SiOx, 실리콘 탄소 복합계 중 어느 하나의 물질을 사용할 수 있다. 특히 본 실시예에서는 그라파이트(Graphite)와 실리콘계 음극활물질을 혼합하여 사용하였다.
음극은 양극과 마찬가지로 바인더와 도전재를 더 포함할 수 있다.
전해액은 유기용매와 첨가제로 이루어져있다.
유기용매는 카보네이트계 용매, 에스터계 용매, 에테르계 용매 또는 케톤계 용매로 이루어진 군에서 선택되는 1종 또는 2종 이상이 혼합된 것일 수 있다.
이때 카보네이트로계 용매는 디메틸 카보네이트(DMC), 디에틸 카보네이트(DEC), 디프로필 카보네이트(DPC), 메틸프로필 카보네이트(MPC), 에틸프로필 카보네이트(EPC), 에틸메틸 카보네이트(EMC), 에틸렌 카보네이트(EC), 프로필렌 카보네이트(PC), 부틸렌 카보네이트(BC), 플루오로에틸렌 카보네이트(FEC), 비닐렌 카보네이트(VC) 등이 사용될 수 있다. 그리고, 에스터계 용매로는 γ-부티로락톤(GBL), n-메틸 아세테이트, n-에틸 아세테이트, n-프로필 아세테이트 등이 사용될 수 있으며, 에테르계 용매로는 디부틸 에테르 등이 사용될 수 있으나 이들에 한정되는 것은 아니다.
용매는 방향족 탄화수소계 유기 용매를 더 포함할 수 있다. 방향족 탄화수소계 유기 용매의 구체적인 예로는 벤젠, 플루오로벤젠, 브로모벤젠, 클로로벤젠, 사이클로헥실벤젠, 이소프로필벤젠, n-부틸벤젠, 옥틸벤젠, 톨루엔, 자일렌, 메시틸렌 등이 사용될 수 있으며, 단독 또는 혼합하여 사용될 수 있다.
분리막은 양극 및 음극 사이의 단락을 방지하고 리튬 이온의 이동통로를 제공한다. 이러한 분리막은 폴리프로필렌, 폴리에틸렌, 폴리에틸렌/폴리프로필렌, 폴리에틸렌/폴리프로필렌/폴리에틸렌, 폴리프로필렌/폴리에틸렌/폴리프로필렌 등의 폴리올레핀계 고분자막 또는 이들의 다중막, 미세다공성 필름, 직포 및 부직포와 같은 공지된 것이 사용될 수 있다. 또한 다공성의 폴리올레핀 필름에 안정성이 우수한 수지가 코팅된 필름이 사용될 수도 있다.
비교예 및 실시예에 해당하는 전지의 제조
<양극의 제조>
양극의 제조를 위해 PVdF를 NMP에 용해시켜 바인더 용액을 제조하였다.
양극활물질과 도전재로 사용되는 케첸블랙을 바인더 용액에 혼합하여 슬러리를 제조하고, 슬러리를 알루미늄 포일의 양면에 도포한 후 건조하였다.
그 뒤 압연 공정과 건조 공정을 거치고, 알루미늄 전극을 초음파 용접하여 양극을 제조하였다. 압연 공정에서 두께는 120-150μm가 되도록 조절하였다.
이 때, 양극활물질로 Ni, Co, Mn을 8:1:1로 혼합한 소재인 Li1+x[Ni0.8Co0.1Mn0.1]O2 (-0.5<x<0) 를 사용하였다.
<음극의 제조>
음극의 제조를 위해 제조한 바인더 용액과 음극활물질을 혼합하여 슬러리를 제조하고, 슬러리를 알루미늄 포일의 양면에 도포한 후 건조하였다.
그 뒤 압연 공정과 건조 공정을 거치고, 니켈 전극을 초음파 용접하여 음극을 제조하였다. 압연 공정에서 두께는 120-150μm가 되도록 조절하였다.
이 때, 음극활물질로 그라파이트(95wt%)와 Si(5wt%)를 혼합한 것을 사용하였으며, 그라파이트와 SiOx는 각각을 분말상태에서 건믹싱하여 혼합해 제조하였다.
<전해액의의 제조>
유기용매로 EC(ethylene carbonate), EMC(ethylmethyl carbonate), DEC(diethyl carbonate)를 25:45:30 부피비로 혼합한 것을 사용하였으며, 리튬염으로는 0.5M LiPF6, 0.5M LiFSI를 용매에 용해하여 전해액을 주입하였다. 또한, 각 실시예에 따라 유기용매에 첨가제인 Trimethylsilyl trifluoromethanesulfonate 의 비율을 상이하게 하여 첨가하였다.
<코인셀의 제조>
양극과 음극 사이에 분리막을 개재한 후, 이를 권취하여 젤리롤을 제조하였다. 제조된 젤리롤과 전해액을 이용하여 코인셀을 제조하였다.
<비교예 1>
전해액에 첨가제가 사용되지 않은 전지이다.
<실시예 1>
첨가제가 전해액 전체의 중량을 기준으로 0.2 wt% 첨가된 전지이다.
<실시예 2>
첨가제가 전해액 전체의 중량을 기준으로 0.3 wt% 첨가된 전지이다.
<실시예 3>
첨가제가 전해액 전체의 중량을 기준으로 0.5 wt% 첨가된 전지이다.
<실시예 4>
첨가제가 전해액 전체의 중량을 기준으로 1.0 wt% 첨가된 전지이다.
<실시예 5>
첨가제가 전해액 전체의 중량을 기준으로 1.2 wt% 첨가된 전지이다.
제조된 전지를 이용한 충방전 효율의 평가
비교예와 실시예에 따라 제조된 전지들의 초기 중전용량과 방전용량을 평가하기 위한 실험을 수행하였다. 초기 충방전 효율의 평가는 전지의 제조를 완료한 뒤 최초의 충방전 효율을 평가한 것이다. 초기 충방전 효율의 평가는, 초기 충전 단계에서 SEI가 형성되고 이것이 전지가 수명을 다할 때까지 유지되기 때문에 전지의 전기화학적 성능을 평가하는데 있어 중요한 항목이다. 이때, 방전종지전압과 충전종지전압을 각각 2.5V, 4.2V로 하였으며, C-rate는 0.1.0C로 하여 측정하였다. 실험의 수행온도는 45℃이다.
실험결과는 아래 표 1과 같으며, 이에 대한 그래프를 도 1에 나타내었다.
첨가제 초기 충전용량(mAh/g) 초기 방전용량(mAh/g) 초기 충방전 효율(%)
비교예 1 - 216 194 89.8
실시예 1 0.2 215 193 89.7
실시예 2 0.3 220 197 89.5
실시예 3 0.5 221 199 90.0
실시예 4 1.0 223 199 89.3
실시예 5 1.2 218 196 89.9
위와 같은 실험결과에 따르면, 첨가제의 비율이 0.5%일 때 가장 좋은 초기 충방전 효율을 보여주며, 실시예들은 비교예에 약간 못미치거나 약간 상회하는 수준의 초기 충방전 효율을 보여주는 것으로 나타났다.
제조된 전지를 이용한 셀초기저항 및 고온수명의 평가
비교예와 실시예에 따라 제조된 전지들의 셀 초기저항과 고온수명을 평가하기 위한 실험을 수행하였다. 방전종지전압과 충전종지전압을 각각 2.5V, 4.2V로 하였으며, C-rate는 1.0C로 하여 측정하였다. 실험의 수행온도는 45℃이다. 100 cycle 까지의 고온수명을 측정하였다.
실험결과는 아래 표 2와 같으며, 이에 대한 그래프를 도 2에 나타내었다.
첨가제 셀 초기저항(%) 고온수명(%)
비교예 1 - 100 61.8
실시예 1 0.2 99 59.7
실시예 2 0.3 98 68.8
실시예 3 0.5 96 73.9
실시예 4 1.0 101 65.6
실시예 5 1.2 99 64.7
위와 같은 실험결과에 따르면, 100 cycle의 충방전을 반복한 결과, 0.5%의 첨가제를 포함한 실시예 3의 고온수명이 가장 뛰어나며, 셀 초기저항도 가장 낮다. 실시예 1의 경우 첨가제를 첨가하지 않은 비교예 1보다 고온수명 특성이 낮은 것을 확인할 수 있었다.
제조된 전지를 이용한 고율특성의 평가
비교예와 실시예에 따라 제조된 전지들의 고율에서의 방전용량을 평가하기 위한 실험을 수행하였다. 방전종지전압과 충전종지전압을 각각 2.5V, 4.2V로 하였으며, C-rate는 1.0C, 2.0C, 3.0C로 하여 측정하였다. 실험의 수행온도는 45℃이다. 10cycle 까지의 방전용량을 측정하였다.
실험결과는 아래 표 3와 같으며, 이에 대한 그래프를 도 3에 나타내었다.
첨가제 1.0C(방전용량%) 2.0C(방전용량%) 3.0C(방전용량%)
비교예 1 - 94.4 82.5 71.3
실시예 1 0.2 93.7 81.1 70.3
실시예 2 0.3 94.5 83.4 74.8
실시예 3 0.5 94.5 81.7 75.6
실시예 4 1.0 95.1 82.0 73.5
실시예 5 1.2 94.8 81.8 73.2
위와 같은 실험결과에 따르면, 1.0C에서의 방전용량은 실시예 4가 가장 뛰어났으며, 2.0C에서의 방전용량은 실시예 2가 가장 뛰어남을 알 수있고, 3.0C에서의 방전용량은 실시예 3이 가장 뛰어난 것을 알 수 있다. 2.0C에서의 방전용량은 대부분이 비교예 1보다 좋지 않은 결과를 보여주나 3.0C에서의 방전용량은 실시예 1을 제외한 모든 실시예들이 비교예 1보다 높은 방전용량을 보여준다.
위와 같은 실험결과들에 따르면, 첨가제의 비율이 전해액 중량 대비 0.3~1.2%인 경우 비교예에 비해 높은 고온수명특성을 보여주며, 첨가제의 비율이 전해액 중량 대비 0.3~1.2%인 경우 1.0C와 3.0C에서 우수한 고율특성을 보여준다.
이는 첨가제로 사용되는 N-(tert-butyldimethylsilyl)-N-methyltrifluoroacetamide 의 HF-scavenger 효과로 인해 리튬이차전지의 전기화학적 특성이 증대되는 것으로 해석할 수 있다.
본 발명의 특정한 실시예에 관련하여 도시하고 설명하였지만, 이하의 특허청구범위에 의해 제공되는 본 발명의 기술적 사상을 벗어나지 않는 한도 내에서, 본 발명이 다양하게 개량 및 변화될 수 있다는 것은 당 업계에서 통상의 지식을 가진 자에게 있어서 자명할 것이다.

Claims (7)

  1. 전해질염 및 유기용매를 포함하는 리튬이차전지용 전해액으로서,
    전해액은 하기 화학식 1로 나타내는 화합물을 첨가제로 더 포함하는 것을 특징으로 하는 리튬이차전지용 전해액:
    [화학식 1]
    Figure pat00004
  2. 청구항 1에 있어서,
    화학식 1로 나타내는 화합물은 전해액 전체 중량을 기준으로 0.3 wt% 내지 1.2 wt%로 포함되는 것을 특징으로 하는 리튬이차전지용 전해액.
  3. 청구항 1에 있어서,
    전해질염은 LiPF6, LiBF4, LiClO4, LiCl, LiBr, LiI, LiB10Cl10, LiCF3SO3, LiCF3.0CO2, Li(CF3SO2)3.0C, LiAsF6, LiSbF6, LiAlCl4, LiCH3SO3, LiCF3SO3, LiN(SO2.0C2F5)2, Li(CF3SO2)2N, LiC4F9SO3, LiB(C6H5)4, 및 Li(SO2F)2N (LiFSI) 로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상이 혼합된 것을 특징으로 하는 리튬이차전지용 전해액.
  4. 청구항 1에 있어서,
    전해질염은 0.5M 내지 1.0M의 농도로 포함되는 것을 특징으로 하는 리튬이차전지용 전해액.
  5. 청구항 1에 있어서,
    유기용매는 카보네이트계 용매, 에스테르계 용매, 에테르계 용매, 케톤계 용매로 이루어진 군에서 선택되는 어느 하나 또는 이들 중 2종 이상이 혼합된 것을 특징으로 하는 리튬이차전지용 전해액.
  6. 양극, 음극, 양극과 음극 사이에 개재된 분리막 및 청구항 1의 전해액을 포함하는 리튬이차전지.
  7. 청구항 6에 있어서,
    양극은 Ni, Co 및 Mn으로 이루어진 양극활물질을 포함하며,
    음극은 탄소(C)계, 실리콘(Si)계 음극활물질 중 어느 하나 이상을 포함하는 것을 특징으로 하는 리튬이차전지.


KR1020210030100A 2021-03-08 2021-03-08 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지 Ceased KR20220126036A (ko)

Priority Applications (2)

Application Number Priority Date Filing Date Title
KR1020210030100A KR20220126036A (ko) 2021-03-08 2021-03-08 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지
US17/468,222 US20220285731A1 (en) 2021-03-08 2021-09-07 Electrolyte solution for lithium secondary batteries and lithium secondary battery including the same

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020210030100A KR20220126036A (ko) 2021-03-08 2021-03-08 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지

Publications (1)

Publication Number Publication Date
KR20220126036A true KR20220126036A (ko) 2022-09-15

Family

ID=83115693

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020210030100A Ceased KR20220126036A (ko) 2021-03-08 2021-03-08 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지

Country Status (2)

Country Link
US (1) US20220285731A1 (ko)
KR (1) KR20220126036A (ko)

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101264435B1 (ko) 2006-10-09 2013-05-14 주식회사 엘지화학 고온 저장 성능을 향상시키는 전해액 및 이를 포함하는이차 전지

Family Cites Families (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2014515168A (ja) * 2011-04-26 2014-06-26 ソルヴェイ（ソシエテ アノニム） リチウム空気バッテリセル
CN111224089A (zh) * 2020-01-17 2020-06-02 江西理工大学 一种熔盐法制备的锂离子电池三元正极材料ncm811及其制备方法

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101264435B1 (ko) 2006-10-09 2013-05-14 주식회사 엘지화학 고온 저장 성능을 향상시키는 전해액 및 이를 포함하는이차 전지

Also Published As

Publication number Publication date
US20220285731A1 (en) 2022-09-08

Similar Documents

Publication Publication Date Title
KR20160081395A (ko) 리튬 이차 전지용 전해액 및 이를 포함하는 리튬 이차 전지
US11670801B2 (en) Electrolyte solution for lithium secondary battery and lithium secondary battery comprising same
US12362390B2 (en) Solution for lithium secondary battery and lithium secondary battery including same
US12519135B2 (en) Electrolyte solution for lithium secondary battery and lithium secondary battery including same
KR20220126035A (ko) 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지
US12463241B2 (en) Secondary battery
KR20200072723A (ko) 리튬 이차전지
KR102845704B1 (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20240061946A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR102845705B1 (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20230170418A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20220056578A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20220048803A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20220126036A (ko) 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지
KR102939173B1 (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20220048784A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
US12322756B2 (en) Electrolyte solution for lithium secondary battery and lithium secondary battery including same
KR20220136747A (ko) 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지
US20240178450A1 (en) Electrolyte solution for lithium secondary battery and lithium secondary battery including same
KR102931335B1 (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR102845706B1 (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
KR20220136746A (ko) 리튬이차전지용 전해액 및 이를 포함하는 리튬이차전지
KR20230133602A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지
US20210151796A1 (en) Electrolytic Solution for Lithium Secondary Batteries and Lithium Secondary Battery Including the Same
KR20230133603A (ko) 리튬 이차전지용 전해액 및 이를 포함하는 리튬 이차전지

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PN2301 Change of applicant

St.27 status event code: A-3-3-R10-R13-asn-PN2301

St.27 status event code: A-3-3-R10-R11-asn-PN2301

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

R15-X000 Change to inventor requested

St.27 status event code: A-3-3-R10-R15-oth-X000

R16-X000 Change to inventor recorded

St.27 status event code: A-3-3-R10-R16-oth-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000

A201 Request for examination
PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D21 Rejection of application intended

Free format text: ST27 STATUS EVENT CODE: A-1-2-D10-D21-EXM-PE0902 (AS PROVIDED BY THE NATIONAL OFFICE)

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

B15 Application refused following examination

Free format text: ST27 STATUS EVENT CODE: N-2-6-B10-B15-EXM-PE0601 (AS PROVIDED BY THE NATIONAL OFFICE)

PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

R18 Changes to party contact information recorded

Free format text: ST27 STATUS EVENT CODE: A-3-3-R10-R18-OTH-X000 (AS PROVIDED BY THE NATIONAL OFFICE)

R18-X000 Changes to party contact information recorded

St.27 status event code: A-3-3-R10-R18-oth-X000
