본 출원의 실시예는 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치를 제공하는 바, 해당 방법에는, 단말 장치가 네트워크 장치로 제1 미디어 접속 제어 제어 유닛(MAC CE)을 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 전력 관리-최고 전력 롤백(P-MPR) 정보가 포함되는 것이 포함된다.

Description

전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치
본 출원의 실시예는 이동 통신 기술 분야에 관한 것으로, 특히 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치에 관한 것이다.
단말 장치가 전력 헤드룸 리포트（Power Headroom Report，PHR）를 리포팅하고, 네트워크 측이 업링크 전력 제어와 업링크 스케줄링을 진행하도록 보조한다. 인체와 다중 시스템이 공존한다고 고려하여 전력 관리-최고 전력 롤백（Power Management-Maximum power Reduction，P-MPR）의 개념을 도입하고, P-MPR의 값은 단말 장치 자신이 결정한 것이고, 네트워크 측이 P-MPR의 값에 대하여 제한하지 않기 때문에 네트워크 측이 P-MPR의 값을 모른다. 단말 장치가 어떻게 P-MPR를 리포팅할 것인가 하는 것은 해결해야 하는 문제이다.
본 출원의 실시예가 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치를 제공한다.
본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 방법에는,
단말 장치가 네트워크 장치로 제1 미디어 접속 제어 제어 유닛（Media Access Control Control Element，MAC CE）을 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 P-MPR 정보가 포함되는 것이 포함된다.
본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 방법에는,
네트워크 장치가, 단말 장치가 송신한 제1 MAC CE를 수신하는 바, 상기 제1 MAC CE에 적어도 하나의 P-MPR 정보가 포함되는 것이 포함된다.
본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치는 단말 장치에 작용되고, 상기 장치에는,
네트워크 장치로 제1 MAC CE를 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 P-MPR 정보가 포함되는 송신 유닛이 포함된다.
본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치는 네트워크 장치에 적용되고, 상기 장치에는
단말 장치가 송신한 제1 MAC CE를 수신하는 바, 상기 제1 MAC CE에 적어도 하나의 P-MPR 정보가 포함되는 수신 유닛이 포함된다.
본 출원의 실시예가 제공하는 단말 장치에 프로세서와 기억장치가 포함된다. 해당 기억장치는 컴퓨터 프로그램을 저장하고, 해당 프로세서는 해당 기억장치에 저장된 컴퓨터 프로그램을 호출 및 실행하여, 상기 전력 롤백 정보를 리포팅하는 방법을 실행한다.
본 출원의 실시예가 제공하는 네트워크에 프로세서와 기억장치가 포함된다. 해당 기억장치는 컴퓨터 프로그램을 저장하고, 해당 프로세서는 해당 기억장치에 저장된 컴퓨터 프로그램을 호출 및 실행하여, 상기 전력 롤백 정보를 리포팅하는 방법을 실행한다.
본 출원의 실시예가 제공하는 칩은 상기 전력 롤백 정보를 리포팅하는 방법을 구현한다.
구체적으로 말하면, 해당 칩에는 기억장치로부터 컴퓨터 프로그램을 호출 및 실행하여, 해당 칩이 설치된 장치가 상기 전력 롤백 정보를 리포팅하는 방법을 실행하도록 하는 프로세서가 포함된다.
본 출원의 실시예가 제공하는 컴퓨터 판독가능 저장 매체는, 컴퓨터 프로그램을 저장하고, 해당 컴퓨터 프로그램은 컴퓨터가 상기 전력 롤백 정보를 리포팅하는 방법을 실행하도록 한다.
본 출원의 실시예가 제공하는 컴퓨터 프로그램 제품은, 컴퓨터 프로그램 명령이 포함되고, 해당 컴퓨터 프로그램 명령은 컴퓨터가 상기 전력 롤백 정보를 리포팅하는 방법을 실행하도록 한다.
본 출원의 실시예가 제공하는 컴퓨터 프로그램은, 이가 컴퓨터에서 실행될 때, 컴퓨터가 상기 전력 롤백 정보를 리포팅하는 방법을 실행하도록 한다.
상술한 기술 방안을 통하여, 단말 장치가 제1 MAC CE（즉 PHR MAC CE 또는 독립된 MAC CE）를 통하여 네트워크 측으로 적어도 하나의 캐리어의 P-MPR 정보를 리포팅하고, 한 가지의 P-MPR 리포팅 매커니즘을 제공하여 네트워크 측이 단말 장치의 전력 롤백 상황을 더 잘 알게 하고 단말 장치에 대한 업링크 전력 제어와 업링크 스케줄링을 더 잘 실행하게 한다.
여기에서 설명되는 도면은 본 출원에 대한 진일보의 이해를 돕기 위한 것으로, 본 출원의 일부에 속하며, 본 출원의 예시적 실시예 및 이에 대한 설명은 본 출원을 설명하기 위한 것으로서, 본 출원을 제한하는 것이 아니다. 도면 중에서:
도1은 본 출원의 실시예가 제공하는 통신 시스템 구조의 예시적 도면이다.
도2a는 본 출원의 실시예가 제공하는 단일 셀의 PHR 의 포맷 도면이다.
도2b는 본 출원의 실시예가 제공하는 다수 개의 셀의 PHR의 포맷 도면이다.
도3은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 방법의 흐름 도면이다.
도4a는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면1이다.
도4b는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면2이다.
도4c는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면3이다.
도4d는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면4이다.
도4e는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면5이다.
도4f는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면6이다.
도5a는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면7이다.
도5b는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면8이다.
도5c는 본 출원의 실시예가 제공하는 전력 헤드룸 정보의 구조 도면9이다.
도6a는 본 출원의 실시예가 제공하는 제1 MAC CE의 구조 도면1이다.
도6b는 본 출원의 실시예가 제공하는 제1 MAC CE의 구조 도면2이다.
도6c는 본 출원의 실시예가 제공하는 제1 MAC CE의 구조 도면3이다.
도7은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치의 구조 구성 도면1이다.
도8은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치의 구조 구성 도면2이다.
도9는 본 출원의 실시예가 제공하는 통신 장치 예시적 도면이다.
도10은 본 출원의 실시예의 칩의 예시적 구조도이다.
도11은 본 출원의 실시예가 제공하는 통신 시스템의 예시적 블록도이다.
아래 본 출원의 실시예 중의 도면을 참조하여 본 출원의 실시예 중의 기술방안에 대하여 설명을 진행하게 되는 바, 기재되는 실시예는 본 출원의 일부 실시예에 불과하며 모든 실시예가 아님은 자명한 것이다. 본 출원의 실시예를 기반으로 당업계의 기술자들이 창조적인 노력을 필요로 하지 않고 취득할 수 있는 모든 기타 실시예는 모두 본 출원의 범위에 속한다 하여야 할 것이다.
본 출원의 실시예의 기술 방안은 여러 가지 통신 시스템, 예를 들면 롱텀 에볼루션(Long Term Evolution, LTE) 시스템, LTE 주파수 분할 듀플렉스（Frequency Division Duplex，FDD) 시스템, LTE 시간 분할 듀플렉스（Time Division Duplex，TDD） 시스템, 5G 통신 시스템 또는 미래의 통신 시스템 등에 적용될 수 있다.
예시적으로, 본 출원의 실시예가 이용하는 통신 시스템(100)은 도1에 도시된 바와 같다. 해당 통신 시스템(100)에는 네트워크 장치(110)가 포함될 수 있고, 네트워크 장치(110)는 단말 장치(120)(또는 통신 단말, 단말이라 칭함)와 통신을 진행하는 장치일 수 있다. 네트워크 장치(110)는 특정된 지리 구역을 위하여 통신 커버를 제공할 수 있고, 또한 해당 커버 구역 내에 위치하는 단말 장치와 통신을 진행할 수 있다. 선택적으로, 해당 네트워크 장치(110)는 LTE 시스템 중의 향상된 기지국(Evolutional NodeB, eNB 또는 eNodeB)일 수 있고, 또는 클라우드 무선 접속 네트워크(Cloud Radio Access Network, CRAN) 중의 무선 제어기일 수 있거나, 또는 해당 네트워크 장치는 이동 교환국, 중계국, 접속점, 차량용 장치, 웨어러블 장치, 집선기, 교환기, 브리지, 라우터, 5G 네트워크 중의 네트워크 측 장치 또는 미래 통신 시스템 중의 네트워크 등일 수 있다.
해당 통신 시스템(100)에는 또한 네트워크 장치(110) 커버리지 내에 위치하는 적어도 하나의 단말 장치(120)가 포함된다. 여기에서 사용되는 “단말 장치”에는 예를 들면 공공 교환 전화 네트워크(Public Switched Telephone Networks, PSTN), 디지털 가입자 라인(Digital Subscriber Line, DSL), 디지털 케이블, 직접 케이블 등 유선 라인을 통하여 연결되는 장치; 및 다른 데이터 연결/네트워크; 및 예를 들면 셀룰러 네트워크 무선 랜(Wireless Local Area Network, WLAN), 예를 들면 DVB-H 네트워크 등 디지털 TV 네트워크, 위성 네트워크, AM-FM 방송 송신기 등 무선 인터페이스를 통하여 연결되는 장치; 및 다른 단말 장치의 통신 신호를 수신/송신하도록 구성된 장치; 및 사물인터넷(Internet of Things, IoT) 장치 중의 적어도 하나가 포함되나 이에 제한되지 않는다. 무선 인터페이스를 통하여 통신을 진행하도록 구성된 단말은 “무선 통신 단말”, “무선 단말” 또는 “이동 단말”이라 칭할 수 있다. 이동 단말의 예시에는 위성 또는 셀룰러 전화; 셀룰러 무선 전기 전화와 데이터 처리, 팩스 및 데이터 통신 능력을 통합시킨 개인 통신 시스템(Personal Communications System, PCS) 단말; 무선 전기 전화, 무선 호출기, 인터넷/인트라넷 접속, Web 브라우저, 메모, 달력 및 글로벌 포지셔닝 시스템(Global Positioning System, GPS) 수신기 중의 적어도 하나를 포함할 수 있는 PDA; 및 일반적인 태블릿 및 핸드핼드 중의 적어도 하나인 수신기 또는 무선 전화 전기 통신 송수신기를 포함하는 기타 전자 장치가 포함될 수 있으나 이에 제한되지 않는다. 단말 장치는 접속 단말, 사용자 장치(User Equipment, UE), 사용자 유닛, 사용자 스테이션, 이동 무선 스테이션, 이동 스테이션, 원격 스테이션, 원격 단말, 이동 장치, 사용자 단말, 단말, 무선 통신 장치, 사용자 에이전트 또는 사용자 장치를 가리킬 수 있다. 접속 단말은 셀룰로오스 전화, 무선 전화, 세션 개시 프로토콜(Session Initiation Protocol, SIP) 전화, 무선 로컬 루프(Wireless Local Loop, WLL) 스테이션, 개인 휴대 정보 단말기(Personal Digital Assistant, PDA), 무선통신 기능을 갖는 핸드핼드 장치, 컴퓨팅 장치 또는 무선 모뎀에 연결된 기타 처리 장치, 차량용 장치, 웨어러블 장치, 5G 네트워크 중의 단말 또는 미래 향상된 PLMN 중의 단말 등일 수 있다.
선택적으로, 단말 장치(120) 간에 장치 대 장치（Device to Device，D2D）의 통신을 진행할 수 있다.
선택적으로, 5G 통신 시스템 또는 5G 네트워크는 또한 새로운 무선(New Radio, NR) 시스템 또는 NR 네트워크라 칭할 수 있다.
도1은 예시적으로 하나의 네트워크 장치와 두 개의 단말을 보여주고 있으나, 선택적으로, 해당 통신 시스템(100)에는 다수 개의 네트워크 장치가 포함될 수 있고 또한 각 네트워크 장치의 커버리지 내에는 기타 수량의 단말이 포함될 수 있으며, 본 출원의 실시예는 이에 대하여 제한하지 않는다.
선택적으로, 해당 통신 시스템(100)에는 또한 네트워크 제어기, 이동 관리 실체 등 기타 네트워크 실체가 포함될 수 있으며, 본 출원의 실시예는 이에 대하여 제한하지 않는다.
본 출원의 실시예 중 네트워크/시스템 중 통신 기능을 갖는 장치는 통신 장치라고 칭할 수 있음을 이해할 것이다. 도1에 도시된 통신 시스템(100)을 예로 들어, 통신 장치에는 통신 기능을 갖는 네트워크 장치(110)와 단말 장치(120)가 포함될 수 있고, 네트워크 장치(110)와 단말(120)은 위에 설명된 구체적인 장치일 수 있어, 여기에서는 상세한 설명을 생략하도록 하며; 통신 장치에는 또한 통신 시스템(100) 중의 기타 장치, 예를 들면 네트워크 제어기, 이동 관리 실체 등 기타 네트워크 실체가 포함될 수 있어, 본 출원의 실시예가 이에 대하여 제한하지 않는다.
본 명세서에서의 용어 “시스템”과 “네트워크”는 본 명세서에서 통상적으로 서로 바꾸어 사용될할 수 있음을 이해할 것이다. 본 명세서 중의 용어 “및/또는”은 단지 관련 대상의 관련 관계를 설명하기 위한 것일 뿐, 세 가지 관계가 존재할 수 있다는 것을 표시하는 바, 예를 들면 A 및/또는 B는 단독으로 A가 존재하거나, 동시에 A와 B가 존재하거나, 단독으로 B가 존재하는 이 세 가지 상황을 표시할 수 있다. 그리고, 본 명세서에서 부호”/”는 일반적으로 전후 관련 대상이 “또는”의 관계라는 것을 표시한다.
본 출원의 실시예의 기술 방안을 이해하기 위하여 아래는 본 출원의 실시예의 관련된 기술 방안에 대하여 설명을 진행한다.
사람의 속도, 지연, 고속 이동성, 에너지 효율에 대한 추구 및 미래 생활 중 서비스의 다양성, 복잡성에 따라 이를 위하여 제3 세대 협력 파트너 계획（3rd Generation Partnership Project，3GPP） 국제 기준 기구가 5G를 연구하기 시작한다. 5G의 주로 응용 상황은 향상된 이동 광대역（enhanced Mobile Broadband，eMBB）, 저지연 고신뢰성 통신（Ultra-Reliable Low-Latency Communications，URLLC）, 대규모 기계 유형 통신（massive Machine-Type Communications，mMTC）이다.
일 방면으로 eMBB는 여전히 사용자가 미디어 내용, 서비스와 데이터를 취득하는 목표로 하여 이의 수요 증가가 매우 신속한다. 다른 일 방면으로, eMBB가 다른 상황, 예를 들면 실내, 시내, 농촌 등에 배치될 수 있고, 이의 능력과 수요의 차별도 비교적 크기 때문에 일률적으로 말할 수 없고 구체적인 배치 상황을 결합시켜 상세히 본석해야 한다. URLLC의 전형 응용에 공업 자동화, 전기 자동화, 원격 의료 조작(수술), 교통 안전 보장 등이 포함된다. mMTC의 전형 특징에 고연결 밀도, 작은 데이터량, 지연 민감하지 않는 서비스, 모듈의 저원가와 장사용연한등 이 포함된다.
NR 초기 배치할 때, 완전한 NR 커버의 취득하기가 어렵기 때문에 전형적인 네트워크 커버는 광역의 LTE 커버와 NR의 아일랜딩 커버 모드이다. 그리고 대량적인 LTE 배치가 6GHz 하에 존재하고, 5G에 적용되는 6GHz 하의 스펙트럼이 적다. 그래서 NR가 반드시 6GHz 이상의 스펙트럼 응용을 연구해야 하고, 고주파수 대역 커버가 한계가 있고 신호의 쇠락이 빠르다. 동시에 이동 운영자가 전기 LET의 투자를 보호하기 위하여 LTE와 NR 간의 긴밀한 네트워킹（tight interworking）의 작업 모드를 제시한다.
5G 네트워크 배치와 상업 응용을 최대한 빨리 구현하기 위하여 3GPP는 먼저 첫 번째 5G 버전， 즉 EN-DC（LTE-NR Dual Connectivity）를 완성한다. EN-DC에서, LTE 기지국（eNB）은 마스터 노드（Master Node，MN）로 하고, NR 기지국（gNB 또는 en-gNB）은 세컨더리 노드（Secondary Node，SN）로 하여, EPC 코어 네트워크를 연결한다. R15 후기에서, 기타 DC 모드, 즉 NE-DC, 5GC-EN-DC, NR DC를 지원한다. NR-DC에서, NR 기지국은 MN로 하고, eLTE는 SN로 하여, 5GC 코어 네트워크를 연결한다. 5GC-EN-D에서, eLTE 기지국은 MN로 하고, NR 기지국은 SN로 하여, 5GC 코어 네트워크를 연결한다. NR DC에서, NR 기지국은 MN로 하고, NR 기지국은 SN로 하여, 5GC 코어 네트워크를 연결한다.
본 출원의 실시예의 기술 방안은 이중 연결 구조(예를 들면 MR-DC 구조)에 적용될 수 있을 뿐 아니라 또한 다중 연결(Multiple Connectivity，MC） 구조에 적용될 수 있어, 전형적으로 MC 구조는 MR-MC 구조일 수 있다.
▷RRC 상태
5G는 에어 인터페이스 신호를 낮추고 무선 연결을 빠르게 회복하고, 데이터 서비스를 빠르게 회복하는 목적을 하기 위하여 하나의 새로운 무선 자원 제어（Radio Resource Control，RRC） 상태, 즉 RRC 비활성화(RRC_INACTIVE) 상태를 정의한다. 이러한 상태는 RRC 아이들(RRC_IDLE) 상태와 RRC 활성화（RRC_ACTIVE） 상태와 다르다. 여기에서,
1) RRC_IDLE 상태(아이들（idle） 상태로 약칭), 이동성은 UE를 기반으로 한 셀을 위하여 재선택을 선택하고, 페이징은 코어 네트워크（Core Network，CN）가 개시하고, 페이징 구역은 CN가 구성한다. 기지국 측에는 UE 컨텍스트가 존재하지 않고, RRC 연결이 존재하지도 않는다.
2) RRC_CONNECTED 상태(연결（connected） 상태로 약칭), RRC 연결이 존재하고, 기지국 측과 UE 측에는 UE 컨텍스트가 존재한다. 네트워크 측은 UE의 위치가 구체적인 셀 레벨인 것을 안 것이다. 이동성은 네트워크 측이 제어하는 이동성이다. UE와 기지국 간에 유니캐스트 데이터를 전송할 수 있다.
3) RRC_INACTIVE 상태(비활성화（inactive） 상태로 약칭): 이동성은 UE를 기반으로 한 셀을 위하여 재선택을 선택하고, CN-NR 간의 연결이 존재하고, UE 컨텍스트는 어느 한 기지국 상에 존재하고, 페이징은 RAN가 트리거하고, RAN를 기반으로 한 페이징 구역은 RAN가 관리하고, 네트워크 측은 UE의 위치가 RAN를 기반으로 한 페이징 구역 레벨인 것을 안 것이다.
*?* 전력 헤드룸 리포트（PHR）
단말 장치가 네트워크 측으로 PHR를 리포팅하고, 네트워크 측이 업링크 데이터 스케줄링과 업링크 전력 제어를 더 잘 진행하도록 보조할 수 있다. PHR의 유형은： 제1 유형 PHR（type1 PHR）, 제2 유형 PHR（type2 PHR）, 제3 유형 PHR（type3 PHR）가 있다. 여기에서,
type1 PHR（dB）=PCMAX -PUSCH 송신 전력.
type2 PHR（dB）=PCMAX -（PUSCH 송신 전력과 PUCCH 송신 전력).
type3 PHR（dB）=PCMAX -SRS 송신 전력.
여기에서, PCMAX는 단말 장치의 최고한 송신 전력(또는 단말 장치가 지원한 최고 송신 전력)을 가리킨다.
설명해야 할 바로는, 상술한 PHR의 컴퓨팅은 실제 전송을 기반으로 콤퓨팅하고, 또는 참조 가상 전송을 기반으로 컴퓨팅할 수 있다. 구체적으로, PHR의 컴퓨팅은 실제 전송을 기반으로 컴퓨팅하는 것은, 실제 전송의 PUSCH, 또는 PUSCH와 PUCCH, 또는 SRS에 의하여 PHR를 컴퓨팅하는 것이다. PHR의 컴퓨팅은 참조 가상 전송을 기반으로 컴퓨팅하는 것은, 하나의 참조 포맷에 의하여 PHR를 컴퓨팅하는 것이고, 설명해야 할 바로는, 다른 유형의 PHR 참조 포맷은 다르다.
단일 셀 상황 하(이중 연결을 구성하지도 않고, 또한 업링크 캐리어 집합을 구성하지도 않는 상황 하)에서, 단말 장치가 단일 셀의 PHR를 리포팅하며, 도2b에 도시된 바와 같다.
MR-DC 상황 하에서, 단말 장치가 해당 단말 장치의 모든 활성화 셀의 PHR를 리포팅하고, MCG 측의 활성화 상태 셀과 SCG 측의 활성화 상태 셀이 포함된다. 예를 들면, 도2b는 NR 기지국으로 리포팅하는 PHR 포맷이다. Ci（1≤i≤7）에 대응되는 한 개의 서비스 셀의 인덱스，C1 내지 C7는 각각 7 개의 서비스 셀의 인덱스에 대응된다. Ci의 값은 대응되는 서비스 셀（Serving Cell）의 PHR가 이포팅되는지 지시한다. 각 서비스 셀(또는 캐리어)의 PHR에 있어서, 2 개의 바이트로 구성되고, P 도메인, V 도메인, PHR 도메인, PCMAX 도메인이 포함되며, 여기에서, P 도메인 중의 정보는 P-MPR에 적용되었는지 지시한다. V 도메인 중의 정보는 PHR 컴퓨팅이 하나의 실제 전송을 기반으로 하는지 또한 하나의 참조 포맷을 기반으로 하는지 지시한다. PHR 도메인 중의 정보는 PHR（또한 PH 로 약칭）이고， 여기에서 PHR의 유형은 type1 PHR 또는 type2 PHR 또는 type3 PHR일 수 있어，이에 제한되지 않으며, PHR의 유형은 또한 향상될 수도 있고, 예를 들면 typex PHR이다. PCMAX 도메인 중의 정보는 PCMAX,f,c일 수 있고, PCMAX 도메인은 선택가능한 것이고, V 도메인 중의 정보는 PHR 컴퓨팅이, 실제 전송을 기반으로 하는 상황 하에서, PCMAX,f,c가 포함되어야한 다고 지시하고, V 도메인 중의 정보는 PHR 컴퓨팅이, 참조 포맷을 기반으로 하는 상황 하에서, PCMAX,f,c(즉 PCMAX,f,c 를 생략하고 전송하지 않음）가 포함될 필요가 없다고 지시한다.
인체와 다중 시스템이 공존한다고 고려하고 P-MPR 개념을 도입하며, P-MPR의 값은 단말 장치 자신이 결정한 것이고, 네트워크 측이 P-MPR의 값에 대하여 제한하지 않기 때문에 네트워크 측이 P-MPR의 값을 모른다. P-MPR를 도입하므로, 전력 헤드룸 리포팅 중에서 P 도메인을 고려하며, P 도메인 중의 정보는 P-MPR에 적용되었는지 지시한다. NR에서, FR2가 인체에 대한 방사 등 요소를 고려하여, P-MPR의 값이 너무 클 수 있을 수 있기 때문에 네트워크 측은 단말 장치가 P-MPR 의 값을 리포팅하도록 하는 요구가 있어, 즉 단말 장치가 구체적으로 얼마나 큰 전력을 롤백하었는지이다. 이를 위하여, 본 출원의 실시예는 다음과 같은 기술 방안을 제시한다. 본 출원의 실시예의 기술 방안에서, P-MPR 리포팅은 FR2의 서비스 셀에 적용될 수 있고, 이에 대하여 제한하지 않으며, P-MPR 리포팅은 또한 기타 주파수 대역 범위의 서비스 셀에 적용될 수도 있다.

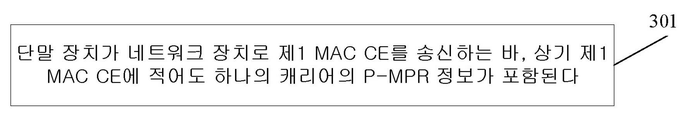

도3은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 방법의 흐름 도면으로서, 도3에 도시된 바와 같이, 상기 전력 롤백 정보를 리포팅하는 방법에는,
단말 장치가 네트워크 장치로 제1 MAC CE를 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 P-MPR 정보가 포함되는 단계 301이 포함된다.
본 출원의 실시예에서, 단말 장치가 네트워크 장치로 제1 MAC CE를 송신하고, 상응하게, 네트워크 장치가, 단말 장치가 송신한 제1 MAC CE를 수신한다. 여기에서, 상기 네트워크 장치가 기지국, 예를 들면 gNB일 수 있다.
본 출원의 실시예에서, 상기 제1 MAC CE는 PHR MAC CE일 수 있고, 또는 독립된 MAC CE（또는 PHR의 전용한 MAC CE라고 칭함)일 수 있다. 아래는 상기 제1MAC CE의 구체적인 구현에 대하여 설명을 진행한다.
●상기 제1 MAC CE는 PHR MAC CE이다.
여기에서, 단말 장치가 기존한 PHR MAC CE를 통하여 하나 또는 다수 개의 캐리어의 P-MPR 정보를 리포팅한다. 여기에서, P-MPR 정보는 구체적으로 P-MPR 리포팅 인덱스 정보（P-MPR reporting index）이고, 여기에서, P-MPR reporting 인덱스 정보는 P-MPR reporting의 값의 범위（P-MPR의 값 정보로 약칭)를 결정한다.
PHR MAC CE에 있어서, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 여기에서, 상기 전력 정보에는,
제1 정보, 상기 제1 정보는 단말 장치가 P-MPR를 적용한지를 지시하며;
제2 정보, 상기 제2 정보는 전력 헤드룸 리포팅(PHR)이 실제 전송을 기반으로 하는지 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하며; 및
제3 정보, 상기 제3 정보는 PHR인 것이 포함된다.
예를 들면, 각 캐리어의 전력 정보에 있어서, 상기 전력 정보에 P 도메인, V 도메인, PHR 도메인, 선택적으로 또한 PCMAX 도메인이 포함되며, 여기에서, P 도메인 중의 정보(즉 제1 정보)는 P-MPR에 적용되었는지 지시하며, 예를 들면, P=1는 P-MPR에 적용되었다고 표시하고(이 때 전력 롤백 정보를 리포팅해야 함), P=0는 P-MPR에 적용되지 않다고 표시한다(이 때 전력 롤백 정보를 리포팅할 필요가 없음). V 도메인 중의 정보(즉 제2 정보)는 PHR 컴퓨팅이 하나의 실제 전송을 기반으로 하는지 또한 하나의 참조 포맷을 기반으로 하는지 지시하며, 예를 들면, V=1는 PHR 컴퓨팅이 참조 포맷에 의한다고 표시하고, 이때 PCMAX,f,c가 포함될 필요가 없고（즉 PCMAX,f,c를 생략하고 전송하지 않음), V=0는 PHR 컴퓨팅이 실제 전송에 의한다고 표시하고, 이 때 PCMAX 도메인에 PCMAX,f,c가 포함되어야 한다. PHR 도메인 중의 정보(즉 제3 정보)는 PHR（또한 PH로 약칭할 수 있음）이고， 여기에서 해당 PHR의 유형은 type1 PHR 또는 type2 PHR 또는 type3 PHR일 수 있어，이에 제한되지 않으며, PHR의 유형은 또한 향상될 수도 있고, 예를 들면 typex PHR이다.
설명해야 할 바로는, 본 출원의 실시예가 “캐리어”에 대한 설명은 “서비스 셀” 또는 “셀”로 대체될 수 있다.
설명해야 할 바로는, 본 출원의 실시예가 “제1 유형의 전력 헤드룸”에 대한 설명은 또한 “type1 PHR”로 대체될 수도 있어, 여기에서, “type1 PHR”는 또한 “type1 PH”로 약칭할 수 있다.
설명해야 할 바로는, 본 출원의 실시예가 “제2 유형의 전력 헤드룸”에 대한 설명은 또한 “type2 PHR”로 대체될 수도 있어, 여기에서, “type2 PHR”는 또한 “type2 PH”로 약칭할 수 있다.
설명해야 할 바로는, 본 출원의 실시예가 “제3 유형의 전력 헤드룸”에 대한 설명은 또한 “type3 PHR”로 대체될 수도 있어, 여기에서, “type3 PHR”는 또한 “type3 PH”로 약칭할 수 있다.
아래는 상기 제1 정보와 상기 제2 정보의 다른 지시 방식을 결합시켜, 상기 전력 정보의 구체적인 구현에 대하여 각각 상황을 나눠 설명한다.
A) 상기 제1 정보는 단말 장치가 P-MPR에 적용되지 않다고 지시하는 상황 하에서, 만일 상기 제2 정보는 P-MPR가 실제 전송을 기반으로 컴퓨팅하여 취득될 것이라고 지시하면, 상기 전력 정보에 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함되는 외에, 상기 전력 정보에 또한 제4 정보가 포함되며, 여기에서, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시한다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이고, 상기 제4 정보는 PCMAX,f,c이다.
예를 들면, 도4a를 참조하여, P=0(즉 단말 장치가 P-MPR에 적용되지 않음), V=0（즉 PHR 컴퓨팅이 실제 전송에 의하여 PCMAX,f,c를 리포팅해야 함)의 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR 및 PCMAX,f,c가 포함된다.
B) 상기 제1 정보는 단말 장치가 P-MPR에 적용되지 않다고 지시하는 상황 하에서, 만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득될 것이라고 지시하면, 상기 전력 정보에 단지 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함된다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이다.
예를 들면, 도4b를 참조하여, P=0(즉 단말 장치가 P-MPR에 적용되지 않음), V=1（즉 PHR 컴퓨팅이 참조 포맷에 의하여 PCMAX,f,c를 리포팅해할 필요가 없음) 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보 및 PHR가 포함된다.
C) 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서, 만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득될 것이라고 지시하면, 상기 전력 정보에 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함되는 외에, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며, 여기에서, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며; 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이고, 상기 제4 정보는 PCMAX,f,c이고, 상기 제5 지시 정보는 P-MPR reporting index이며, 여기에서, P-MPR reporting index는 P-MPR reporting의 값 범위를 결정한다.
일 선택가능한 방식에서, 상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용한다.
예를 들면, 도4c를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=0（즉 PHR 컴퓨팅이 실제 전송에 의하여 PCMAX,f,c를 리포팅해야 함)의 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR , PCMAX,f,c 및 P-MPR reporting index가 포함된다. 여기에서, PCMAX,f,c는 하나의 바이트의 6개의 비트를 점용하고, P-MPR reporting index는 해당 바이트의 나머지 2 개의 비트를 점용한다.
일 다른 선택가능한 방식에서, 상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수이다.
예를 들면, 도4d를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=0（즉 PHR 컴퓨팅이 실제 전송에 의하여 PCMAX,f,c를 리포팅해야 함)의 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR , PCMAX,f,c 및 P-MPR reporting index가 포함된다. 여기에서, PCMAX,f,c는 하나의 바이트의 6개의 비트를 점용하고, P-MPR reporting index는 다른 일 바이트의 8 개의 비트를 점용한다. 설명해야 할 바로는, 이러한 상황은 종래의 PCMAX,f,c 가 점용한 비이트에 대하여 영향을 주지 않고, 새로운 바이트를 추가하여 P-MPR reporting index를 리포팅하며, 여기에서, P-MPR reporting index가 점용할 수 있는 비트 수량에 대하여 제한하지 않다(도4d는 8 비트를 예로 든다).
설명해야 할 바로는, P-MPR reporting index가 점용하는 비트 수량이 많을 수록, 해당 P-MPR reporting index통하여 지시된 P-MPR reporting의 값 범위의 미세 입도가 작아진다. 반대로, P-MPR reporting index가 점용하는 비트 수량이 적을 수록, 해당 P-MPR reporting index통하여 지시된 P-MPR reporting의 값 범위의 미세 입도가 커진다.
D1) 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서, 만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득될 것이라고 지시하면, 상기 전력 정보에 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함되는 외에, 상기 전력 정보에 또한 제5 정보가 포함되며, 여기에서, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이고, 상기 제5 지시 정보는 P-MPR reporting index이며, 여기에서 P-MPR reporting index는 P-MPR reporting의 값 범위를 결정한다.
일 선택가능한 방식에서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수이다.
예를 들면, 도4e를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=1（즉 PHR 컴퓨팅이 참조 포맷에 의하여 PCMAX,f,c를 리포팅할 필요가 없음)의 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR 및 P-MPR reporting index가 포함된다. 여기에서, 도(a)에서, P-MPR reporting index는 하나의 바이트의 8개의 비트를 점용하고, 도(b)에서, P-MPR reporting index는 하나의 바이트트의 6 개의 비트를 점용한다. 설명해야 할 바로는, P-MPR reporting index는 점용할 수 있는 비트 수량은 제한되지 않는다.
설명해야 할 바로는, P-MPR reporting index가 점용하는 비트 수량이 많을 수록, 해당 P-MPR reporting index통하여 지시된 P-MPR reporting의 값 범위의 미세 입도가 작아진다. 반대로, P-MPR reporting index가 점용하는 비트 수량이 적을 수록, 해당 P-MPR reporting index통하여 지시된 P-MPR reporting의 값 범위의 미세 입도가 커진다.
D2) 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서, 만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득될 것이라고 지시하면, 상기 전력 정보에 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함되는 외에, 상기 전력 정보에 또한 제5 정보가 포함되며, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며, 여기에서, 상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며; 상기 제2 서브 정보는 P-MPR가 상기 제1 값 범위 중의 제2 값 범위를 지시한다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이고, 상기 제1 서브 정보는 P-MPR reporting index x이고, 상기 제2 서브 정보는 P-MPR reporting index y, 여기에서, P-MPR reporting index x는 P-MPR reporting의 제1 값 범위(즉 큰 입도 범위)를 결정하고, P-MPR reporting index y는 P-MPR reporting가 상기 제1 값 범위 내의 제2 값 범위(즉 작은 입도 범위)를 결정한다.
일 선택가능한 방식에서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같다.
예를 들면, 도4f를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=1（즉 PHR 컴퓨팅이 참조 포맷에 의하여 PCMAX,f,c를 리포팅할 필요가 없음)의 상황 하에서, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR, P-MPR reporting index x 및 P-MPR reporting index y가 포함된다. 여기에서, P-MPR reporting index x는 하나의 바이트의 2개의 비트를 점용하고, P-MPR reporting index y는 해당 바이트의 나머지 6 개의 비트를 점용한다. 설명해야 할 바로는, P-MPR reporting index x와 P-MPR reporting index y는 점용할 수 있는 비트 수량은 제한되지 않는다. P-MPR reporting index x는 큰 입도 범위의 전력 롤백 값을 지시하고, P-MPR reporting index y는 P-MPR reporting index x가 지시한 큰 입도 범위에서 나아가 미세 입도 범위의 전력 롤백 값을 지시한다.
아래는 P-MPR reporting index와 P-MPR reporting의 값 범위（P-MPR reporting range, 전력 롤백 범위로 약칭)의 대응 관계를 보여주며, 표1에 도시된 바와 같이, P-MPR reporting index가 2 비트를 점용하는 것을 예로 들어, 이의 지원한 값은 0, 1, 2, 3일 수 있고, 다른 P-MPR reporting index에 대응되는 P-MPR reporting range가 다르다.
P-MPR reporting index P-MPR reporting range（dB）
0 1~3
1 4~6
2 7~9
3 >=10
본 출원의 실시예에서, 상기 제1 MAC CE의 오버헤드가 변화하지 않도록 확보하기 위하여, 상기 전력 정보에 상기 제1 정보, 상기 제2 정보와 상기 제3 정보가 포함되는 외에, 상기 전력 정보에 또한 제4 정보 및 제5 정보 중 하나가 포함되며, 여기에서, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
여기에서, 상기 제1 정보는 P 지시 정보이고, 상기 제2 정보는 V 지시 정보이고, 상기 제3 정보는 PHR이고, 상기 제4 정보는 PCMAX,f,c이고, 상기 제5 지시 정보는 P-MPR reporting index이며, 여기에서, P-MPR reporting index는 P-MPR reporting의 값 범위를 결정한다. 이런한 상황에 대하여, 단말 장치가 PCMAX,f,c와 P-MPR reporting index를 동시에 리포팅하지 않는다.
일 선택가능한 방식에서, 상기 단말 장치가, 상기 네트워크 장치가 송신한 제1 지시 정보를 수신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시한다. 특별히, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황(즉 V=0에 대한 상황) 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시한다.
E1） 만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함된다.
여를 들면, 도5a를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=0（즉 PHR 컴퓨팅이 실제 전송에 의하여 PCMAX,f,c를 리포팅해야 함)의 상황 하에서, 네트워크 측은 단말 장치가 PCMAX,f,c를 리포팅하도록 지시하며, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR 및 PCMAX,f,c가 포함된다. 여기에서, PCMAX,f,c는 하나의 바이트의 6개의 비트를 점용한다.
E2） 만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함된다.
예를 들면, 도5b를 참조하여, P=1(즉 단말 장치가 P-MPR에 적용됨), V=0（즉 PHR 컴퓨팅이 실제 전송에 의하여 PCMAX,f,c를 리포팅해야 함)의 상황 하에서, 네트워크 측은 단말 장치가 P-MPR reporting index를 리포팅하도록 지시하며, 하나의 캐리어의 전력 헤드룸 정보에 P 지시 정보, V 지시 정보, PHR 및 P-MPR reporting index가 포함된다. 여기에서, P-MPR reporting index는 하나의 비이트의 8 개의 비트를 점용한다. 설명해야 할 바로는, P-MPR reporting index는 점용하는 비트 수량은 제한되지 않는다(도5b는 8 개의 비트로 예로 든다).
상술한 E1)의 상황 또는 E2)의 상황 또는 네트워크 측이 제1 지시 정보를 발송하지 않는 상황 하에서, 만일 단말 장치가 리포팅하는 전력 정보에 단지 제4 정보와 제5 정보 중 하나가 포함되면, 선택적으로, 상기 전력 정보에 또한 제6 정보가 포함되며, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시한다.
예를 들면, PCMAX,f,c와 P-MPR reporting index를 동시에 리포팅하지 않는 상황 하에서, 단말 장치가 리포팅하는 전력 정보에서 동적으로 해당 전력 정보에 PCMAX,f,c가 포함되는지, 또한 P-MPR reporting index가 포함되는지 지시한다. 도5c를 참조하여, 상기 제6 정보는 표시（Flag，F）이고, 단말 장치가 flag를 통하여 현재 리포팅한 전력 정보에 포함된 것은 PCMAX,f,c인지 또한 P-MPR reporting index인지 지시한다. 도(a)에 도시된 바와 같이, flag=1, 전력 정보에 포함된 것은 PCMAX,f,c인 것을 표시하고, (b)에 도시된 바와 같이, flag=0, 전력 정보에 포함된 것은 P-MPR reporting index인 것을 표시한다. 또한 flag=0, 전력 정보에 포함된 것은 PCMAX,f,c인 것을 표시하고, flag=1, 전력 정보에 포함된 것은 P-MPR reporting index인 것을 표시한다.
설명해야 할 바로는 도5c 중 flag가 점용하는 비트 수량 및 P-MPR reporting index가 점용하는 비트 수량은 1 비트와 6비트에 제한되지 않고, flag가 점용하는 비트 수량 및 P-MPR reporting index가 점용하는 비트 수량은 프로토콜에 규정된 것일 수 있고, 또한 네트워크가 구성한 것일 수 있다.
●상기 제1 MAC CE는 독립된 MAC CE（또는 PHR의 전용한 MAC CE라고 칭함)이다.
여기에서, 단말 장치가 새롭게 정의된 MAC CE를 통하여 하나 또는 다수 개의 캐리어의 P-MPR 정보를 리포팅한다. 여기에서, P-MPR 정보는 구체적으로 P-MPR reporting 인덱스 정보（P-MPR reporting index）이며, 여기에서, P-MPR reporting 인덱스 정보는 P-MPR reporting의 값의 범위（P-MPR의 값 정보로 약칭)를 결정한다.
상기 제1 MAC CE를 통하여 하나 또는 다수 개의 캐리어의 P-MPR 정보를 리포팅하는 것은 다음과 같은 두 가지 구현 방식이 있을 수 있다.
I）상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며, 여기에서 상기 제7 정보는 서비스 셀 인덱스이며; 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
여기에서, 상기 제7 정보는 서비스 셀 인덱스（Serving Cell index）이고, 상기 제5 정보는 P-MPR reporting index이며, 여기세어, P-MPR reporting index는 P-MPR reporting의 값 범위를 결정한다.
여기에서, 제1 MAC CE에 단지 하나의 캐리어(또는 서비스 셀라고 함)의 P-MPR reporting index가 포함된다. 도6a를 참조하여, 하나의 바이트를 통하여 하나의 캐리어의 Serving Cell index와 P-MPR reporting index가 포함된다. 도6b를 참조하여, 하나의 바이트를 통하여 하나의 캐리어의 Serving Cell index가 포함되고, 해당 바이트와 다른 하나의 바이트를 통하여 해당 캐리어의 P-MPR reporting index가 포함된다. 설명해야 할 바로는, P-MPR reporting index가 점용하는 비트 수량은 제한되지 않는다(도6a는 1 개의 바이트의 부분 비트를 점용하는 것을 예로 들고, 도6b는 1 개의 바이트의 부분 비트와 다른 하나의 바이트의 전부 비트를 점용하는 것을 예로 든다).
P-MPR reporting index는 점용하는 비트 수량은 네트워크가 구성한 것일 수 있고 또는 프로토콜이 약정한 것일 수 있다. Serving Cell index는 네트워크 측이 구성한 서비스 셀 인덱스일 수 있고, 나아가, 네트워크 측이 구성한 FR2 상의 서비스 인덱스(서비스 셀 인덱스는 작은 것으로부터 큰 것으로까지의 순서로 랭킹)일 수 있고, 또는 FR2 상의 활성화된 서비스 셀 인덱스(서비스 인덱스는 작은 것으로부터 큰 것으로까지의 순서로 랭킹)일 수 있다.
II）상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며, 여기에서, 상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
여기에서, 상기 제1 MAC CE의 헤드 부분 정보에 제1 비트맵이 포함되고, 상기 제5 정보는 P-MPR reporting index이며, 여기에서 P-MPR reporting index는 P-MPR reporting의 값 범위를 결정한다.
여기에서, 제1 MAC CE에 다수 개의 캐리어(또는 서비스 셀라고 함)의 P-MPR reporting index가 포함된다. 도6c를 참조하여 제1 MAC CE의 헤드 부분 정보에 제1 비트맵이 포함되는 바, 해당 제1 비트맵은 네트워크 측이 구성한 FR2 상의 모든 Serving Cell index의작은 것으로부터 큰 것으로까지의 순서에 따라 C0, C1, …, C7과 일일 대응되고, 제1 비트는 고정된 8 비트 또는 32 비트일 수 있고, 또한 구성된 FR2 상의 캐리어 수량에 의하여 8 비트에 따라 정수를 취하여 결정된 것일 수 있고, 또한 FR2 상 활성화된 캐리어 수량에 의하여 8 비트에 따라 정수를 취하여 결정된 것일 수 있다. 그 후, 각 캐리어에 대응되는 P-MPR reporting index가 포함된다. 설명해야 할 바로는, P-MPR reporting index는 점용하는 비트 수량은 제한되지 않는다(도6c는 하나의 바이트의 모든 비트를 점용하는 것을 예로 든다).
본 출원의 실시예에서, P-MPR의 리포팅의 트리거에 대하여 PHR 리포팅 및 P-MPR 리포팅 중 적어도 하나가 트리거된 것일 수 있으면, 해당 P-MPR가 트리거되어 리포팅된다. 구체적으로, 상기 단말 장치가 PHR 리포팅 및 P-MPR 리포팅 중 적어도 하나가 트리거되는 상황 하에서, 네트워크 장치로 제1 MAC CE를 송신한다.
여기에서, P-MPR 리포팅을 위하여 새로운 트리거 사건을 정의하는 것은, 구체적으로 상기 P-MPR 리포팅이 트리거된 것에
타이머를 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하며;
사건을 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하는 것 중 적어도 하나가 포함된다.
일 선택가능한 방식에서, 상기 사건에 전력 롤백 값이 제1 임계값보다 크거나 같으며; 전력 변환량이 제2 임계값보다 크거나 같은 것 중 적어도 하나가 포함된다. 나아가, 선택적으로, 상기 제1 임계값과 상기 제2 임계값은 네트워크 측이 구성한 것일 수 있고 또는 프로토콜이 약정한 것일 수 있다.
본 출원의 실시예의 기술 방안은, 단말 장치가 제1 MAC CE（즉 PHR MAC CE 또는 독립된 MAC CE）를 통하여 네트워크 측으로 적어도 하나의 캐리어의 P-MPR 정보를 리포팅하고, 한 가지의 P-MPR 리포팅 매커니즘을 제공하여 네트워크 측이 단말 장치의 전력 롤백 상황을 더 잘 알게 하고 단말 장치에 대한 업링크 전력 제어와 업링크 스케줄링을 더 잘 실행하게 한다.
도7은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치의 구성 구조 도면1로서, 단말 장치에 작용되고, 상기 장치에는,
네트워크 장치로 제1 MAC CE를 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 P-MPR 정보가 포함되는 송신 유닛(701)이 포함된다.
일 선택가능한 방식에서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 여기에서, 상기 전력 정보에는,
제1 정보, 상기 제1 정보는 단말 장치가 P-MPR를 적용한지를 지시하며;
제2 정보, 상기 제2 정보는 전력 헤드룸 리포팅(PHR)이 실제 전송을 기반으로 하는지 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하며; 및
제3 정보, 상기 제3 정보는 PHR인 것이 포함된다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며, 여기에서
상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수이다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며, 여기에서
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수이다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며, 여기에서
상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
상기 제2 서브 정보는 P-MPR의 제1 값 범위 중에서의 제2 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같다.
일 선택가능한 방식에서, 상기 전력 정보에 또한 제4 정보 및 제5 정보 중 하나가 포함되며, 여기에서, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 장치에는 또한
상기 네트워크 장치가 송신한 제1 지시 정보를 수신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시한하는 수신 유닛(702)이 포함된다.
일 선택가능한 방식에서, 만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며； 또는,
만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함된다.
일 선택가능한 방식에서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시한다.
일 선택가능한 방식에서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시한다.
일 선택가능한 방식에서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며, 여기에서,
상기 제7 정보는 서비스 셀 인덱스이며;
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며, 여기에서,
상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 송신 유닛(701)은, PHR 리포팅 및 P-MPR 리포팅 중 적어도 하나가 트리거된 상황 하에서, 네트워크 장치로 제1 MAC CE를 송신한다.
일 선택가능한 방식에서, 상기 P-MPR 리포팅이 트리거되는 것에
타이머를 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하며;
사건을 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하는 것 중 적어도 하나가 포함된다.
일 선택가능한 방식에서, 상기 사건에
전력 롤백 값이 제1 임계값보다 크거나 같으며;
전력 변환량이 제2 임계값보다 크거나 같은 것 중 적어도 하나가 포함된다.
본 분야 기술자들은 본 출원의 실시예의 상술한 전력 롤백 정보를 리포팅하는 장치의 관련된 설명은 본 출원의 실시예의 전력 볼백 정보를 리포팅하는 방법의 관련된 설명을 참조하여 이해할 것인 것을 이해할 것이다.
도8은 본 출원의 실시예가 제공하는 전력 롤백 정보를 리포팅하는 장치의 구성 구조 도면2로서, 네트워크 장치에 작용되고, 상기 장치에는,
단말 장치가 송신한 제1 MAC CE를 수신하는 바, 상기 제1 MAC CE에 적어도 하나의 P-MPR 정보가 포함되는 수신 유닛(801)이 포함된다.
일 선택가능한 방식에서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 여기에서, 상기 전력 정보에는,
제1 정보, 상기 제1 정보는 단말 장치가 P-MPR를 적용한지를 지시하며;
제2 정보, 상기 제2 정보는 전력 헤드룸 리포팅(PHR)이 실제 전송을 기반으로 하는지 또는 참조 포맷을 기반으로 컴퓨팅하여 취득되는지 지시하며; 및
제3 정보, 상기 제3 정보는 PHR인 것이 포함된다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며, 여기에서
상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수이다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며, 여기에서
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수이다.
일 선택가능한 방식에서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며, 여기에서
상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
상기 제2 서브 정보는 P-MPR의 상기 제1 값 범위 중에서의 제2 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같다.
일 선택가능한 방식에서, 상기 전력 정보에 또한 제4 정보 및 제5 정보 중 하나가 포함되며, 여기에서, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 장치에는 또한
상기 단말 장치로 제1 지시 정보를 송신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시하는 송신 유닛(802)이 포함된다.
일 선택가능한 방식에서, 만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며； 또는,
만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함된다.
일 선택가능한 방식에서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시한다.
일 선택가능한 방식에서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시한다.
일 선택가능한 방식에서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며, 여기에서,
상기 제7 정보는 서비스 셀 인덱스이며;
상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
일 선택가능한 방식에서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며, 여기에서,
상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시한다.
본 분야 기술자들은 본 출원의 실시예의 상술한 전력 롤백 정보를 리포팅하는 장치의 관련된 설명은 본 출원의 실시예의 전력 볼백 정보를 리포팅하는 방법의 관련된 설명을 참조하여 이해할 것인 것을 이해할 것이다.
도9는 본 출원의 실시예가 제공하는 통신 장치(900)의 예시적 구조도이다. 해당 통신 장치가 단말 장치일 수 있고, 또한 네트워크 장치일 수 있어, 도9에 도시된 통신 장치(900)에는 프로세서(910)가 포함되고, 프로세서(910)는 기억장치로부터 컴퓨터 프로그램을 호출 및 실행하여, 본 출원의 실시예 중의 방법을 구현할 수 있다.
선택적으로, 도9에 도시된 바와 같이, 통신 장치(900)에는 또한 기억장치(920)가 포함될 수 있다. 여기에서, 프로세서(910)는 기억장치(920)로부터 컴퓨터 프로그램을 호출 및 실행하여, 본 출원의 실시예 중의 방법을 구현할 수 있다.
여기에서, 기억장치(920)는 프로세서(910)에 대하여 독립된 한 단독의 소자일 수도 있고, 또한 프로세서(910) 중에 집적될 수도 있다.
선택적으로, 도9에 도시된 바와 같이, 통신 장치(900)에는 또한 송수신기(930)가 포함될 수 있고, 프로세서(910)는 해당 송수신기(930)가 기타 장치와 통신을 진행하도록 제어할 수 있으며, 구체적으로 말하면, 기타 장치로 정보 또는 데이터를 송신하거나, 또는 기타 장치가 송신하는 정보 또는 데이터를 수신할 수 있다.
여기에서, 송수신기(930)에는 송신기와 수신기가 포함될 수 있다. 송수신기(930)에는 또한 나아가 안테나가 포함될 수 있고, 안테나의 수량은 하나 또는 다수일 수 있다.
선택적으로, 해당 통신 장치(900)는 본 출원의 실시예의 네트워크 장치일 수 있고, 또한 해당 통신 장치(900)는 본 출원의 실시예의 각 방법 중의 네트워크 장치가 구현하는 상응한 과정을 구현할 수 있어, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
선택적으로, 해당 통신 장치(900)는 본 출원의 실시예의 이동 단말/단말 장치일 수 있고, 또한 해당 통신 장치(900)는 본 출원의 실시예의 각 방법 중의 이동 단말/단말 장치가 구현하는 상응한 과정을 구현할 수 있어, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
도10은 본 출원의 실시예의 칩의 예시적 구조도이다. 도10에 도시된 칩(1000)에는 프로세서(1010)가 포함되고, 프로세서(1010)는 기억장치로부터 컴퓨터 프로그램을 호출 및 실행하여, 본 출원의 실시예 중의 방법을 구현할 수 있다.
선택적으로, 도10에 도시된 바와 같이, 칩(1000)에는 또한 기억장치(1020)가 포함될 수 있다. 여기에서, 프로세서(1010)는 기억장치(1020)로부터 컴퓨터 프로그램을 호출 및 실행하여, 본 출원의 실시예 중의 방법을 구현할 수 있다.
여기에서, 기억장치(1020)는 프로세서(1010)에 대하여 독립된 한 단독의 소자일 수도 있고, 또한 프로세서(1010) 중에 집적될 수도 있다.
선택적으로, 해당 칩(1000)에는 또한 입력 인터페이스(1030)가 포함될 수 있다. 여기에서, 프로세서(1010)는 해당 입력 인터페이스(1030)가 기타 장치 또는 칩과 통신을 진행하도록 제어할 수 있으며, 구체적으로 말하면, 기타 장치 또는 칩이 송신하는 정보 또는 데이터를 취득할 수 있다.
선택적으로, 해당 칩(1000)에는 또한 출력 인터페이스(1040)가 포함될 수 있다. 여기에서, 프로세서(1010)는 해당 출력 인터페이스(1040)가 기타 장치 또는 칩과 통신을 진행하도록 제어할 수 있으며, 구체적으로 말하면, 기타 장치 또는 칩으로 정보 또는 데이터를 송신할 수 있다.
선택적으로, 해당 칩은 본 출원의 실시예의 네트워크 장치에 적용될 수 있고, 또한 해당 칩은 본 출원의 실시예의 각 방법 중의 네트워크 장치가 구현하는 상응한 과정을 구현할 수 있어, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
선택적으로, 해당 칩은 본 출원의 실시예의 이동 단말/단말 장치에 적용될 수 있고, 또한 해당 칩은 본 출원의 실시예의 각 방법 중의 이동 단말/단말 장치가 구현하는 상응한 과정을 구현할 수 있어, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
본 출원의 실시예에 언급된 칩은 또한 시스템 레벨 칩, 시스템 칩, 칩 시스템 또는 시스템 온 칩의 칩 등이라 칭할 수 있음을 이해할 것이다.
도11은 본 출원의 실시예가 제공하는 통신 시스템(1100)의 예시적 블록도이다. 도11에 도시된 바와 같이, 해당 통신 시스템(1100)에는 단말(1110)과 네트워크 장치(1120)가 포함된다.
여기에서, 해당 단말 장치(1110)는 상기 방법 중의 단말이 구현하는 상응한 기능을 구현할 수 있고, 해당 네트워크 장치(1120)는 상기 방법 중의 네트워크 장치가 구현하는 상응한 기능을 구현할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
본 출원의 실시예 중의 프로세서는 집적회로 칩일 수 있고, 신호의 처리 능력을 갖는다는 것을 이해할 것이다. 구현 과정에서, 상기 방법 실시예의 각 단계는 프로세서 중의 하드웨어의 집적 논리회로 또는 소프트웨어 형식의 명령을 통하여 완성될 수 있다. 상기 프로세서는 범용 프로세서, 디지털 신호 프로세서(Digital Signal Processor, DSP), 응용 주문형 집적 회로(Application Specific Integrated Circuit, ASIC), 필드 프로그래머블 게이트 어레이(Field-Programmable Gate Array, FPGA) 또는 기타 프로그램가능 논리 소자, 개별 게이트 또는 트랜지스터 논리 소자, 개별 하드웨어 컴포넌트 등일 수 있다. 본 출원의 실시예에 공개된 각 방법, 단계 및 논리 블록도를 구현 또는 실행할 수 있다. 범용 프로세서는 마이크로프로세서일 수 있고, 해당 프로세서는 또한 임의의 일반적인 프로세서 등일 수 있다. 본 출원의 실시예에 공개된 방법의 단계와 결합시켜 직접 하드웨어 디코딩 프로세서로 실행하여 완성한 것으로 구현되거나, 또는 디코딩 프로세서 중의 하드웨어 및 소프트웨어 모듈 조합으로 실행하여 완성할 수 있다. 소프트웨어 모듈은 무작위 메모리, 플래시 메모리, 읽기전용 메모리, 프로그래머블 읽기전용 메모리 또는 전기 휘발성 프로그래머블 메모리, 레지스터 등 당업계의 성숙된 저장 매체에 위치할 수 있다. 해당 저장 매체는 기억장치에 위치하고, 프로세서가 기억장치 중의 정보를 읽으며, 그 하드웨어와 결합시켜 상기 방법의 단계를 완성한다.
본 출원의 실시예 중의 기억장치는 휘발성 기억장치 또는 비휘발성 기억장치일 수 있거나, 또는 휘발성과 비휘발성 기억장치 두 가지를 포함할 수 있는 것을 이해할 것이다. 여기에서, 비휘발성 기억장치는 읽기전용 메모리(Read-Only Memory, ROM), 프로그래머블 메모리(Programmable ROM, PROM), 휘발성 프로그래머블 메모리(Erasable PROM, EPROM), 전기 휘발성 프로그래머블 메모리(Electrically EPROM, EEPROM) 또는 플래시 일 수 있다. 휘발성 메모리는 무작위 접속 메모리(Random Access Memory, RAM)일 수 있으며, 이는 외부 고속 캐시로 사용된다. 예시적이지만 제한적이지 않은 설명을 통하여, 많은 형식의 RAM을 사용할 수 있는 바, 예를 들면 정적 램(Static RAM, SRAM), 동적 램(Dynamic RAM, DRAM), 동기화 동적 램(Synchronous DRAM, SDRAM), 이중 데이터 속도 동적 램(Double Data Rate SDRAM, DDR SDRAM), 향상된 동기화 동적 램(Enhanced SDRAM, ESDRAM), 동기화 링크 동적 램(Synchlink DRAM, SLDRAM)과 직접 램버스 램(Direct Rambus RAM, DR RAM)이다. 주의하여야 할 바로는, 본 명세서에 기재된 시스템과 방법의 기억장치는 이러한 것과 임의의 기타 적합한 유형의 기억장치를 포함하나 이에 제한되지 않기 위한 것이다.
상기 기억장치는 예시적이지만 제한적이지 않은 설명만 한 것이며, 예를 들면, 본 출원의 실시예 중의 기억장치는 또한 정적 램(Static RAM, SRAM), 동적 램(Dynamic RAM, DRAM), 동기화 동적 램(Synchronous DRAM, SDRAM), 이중 데이터 속도 동적 램(Double Data Rate SDRAM, DDR SDRAM), 향상된 동기화 동적 램(Enhanced SDRAM, ESDRAM), 동기화 링크 동적 램(Synchlink DRAM, SLDRAM)과 직접 램버스 램(Direct Rambus RAM, DR RAM) 등인 것을 이해할 것이다. 다시 말하면, 본 출원의 실시예 중의 기억장치는 이러한 것과 임의의 기타 적합한 유형의 기억장치를 포함하나 이에 제한되지 않기 위한 것이다.
본 출원의 실시예에서는 또한 컴퓨터 판독가능 저장 매체를 제공하여, 컴퓨터 프로그램을 저장할 수 있다.
선택적으로, 해당 컴퓨터 판독가능 저장 매체는 본 출원의 실시예 중의 네트워크 장치에 적용될 수 있고, 또한 해당 컴퓨터 프로그램은 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 네트워크 장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
선택적으로, 해당 컴퓨터 판독가능 저장 매체는 본 출원의 실시예 중의 이동 단말/단말 장치에 적용될 수 있고, 또한 해당 컴퓨터 프로그램은 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 이동 단말/단말 장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
본 출원의 실시예에서는 또한 컴퓨터 프로그램 제품을 제공할 수 있는 바, 컴퓨터 프로그램 명령이 포함된다.
선택적으로, 해당 컴퓨터 프로그램 제품은 본 출원의 실시예 중의 네트워크 장치에 적용될 수 있고, 또한 해당 컴퓨터 프로그램 명령은 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 네트워크 장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
선택적으로, 해당 컴퓨터 프로그램 제품은 본 출원의 실시예 중의 이동 단말/단말 장치에 적용될 수 있고, 또한 해당 컴퓨터 프로그램 명령은 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 이동 단말/단말장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
본 출원의 실시예에서는 또한 컴퓨터 프로그램을 제공한다.
선택적으로, 해당 컴퓨터 프로그램은 본 출원의 실시예 중의 네트워크 장치에 적용될 수 있고, 해당 컴퓨터 프로그램이 컴퓨터 상에서 실행될 때, 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 네트워크 장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
선택적으로, 해당 컴퓨터 프로그램은 본 출원의 실시예 중의 이동 단말/단말 장치에 적용될 수 있고, 해당 컴퓨터 프로그램이 컴퓨터 상에서 실행될 때, 컴퓨터로 하여금 본 출원의 실시예의 각 방법 중의 이동 단말/단말 장치가 구현하는 상응한 과정을 구현하도록 할 수 있으며, 간략화를 위하여, 여기에서는 상세한 설명을 생략하도록 한다.
당업계의 기술자들은 본 명세서 공개된 실시예의 각 예시의 유닛 및 연산 단계를 결합시켜, 전자 하드웨어 또는 컴퓨터 소프트웨어와 전자 하드웨어의 결합으로 구현할 수 있음을 이해할 것이다. 이러한 기능이 하드웨어 방식으로 구현될 것인지 아니면 소프트웨어 방식으로 구현될 것인지는 기술방안의 특정의 응용과 설계 제한 조건에 의하여 결정된다. 전문 기술자들은 각 특정된 응용에 대하여 서로 다른 방법을 사용하여 상기 기능을 구현할 수 있으나, 이러한 구현이 본 출원의 범위를 초과한 것으로 이해해서는 안된다.
설명의 편리와 간략화를 위하여, 상기 시스템, 장치와 유닛의 구체적인 작동 과정은 상기 방법 실시예 중의 대응되는 과정을 참조할 수 있음을 당업계의 기술자들은 이해할 것이며, 여기에서는 상세한 설명을 생략하도록 한다.
본 출원에서 제공하는 몇 개 실시예에서, 상기 공개된 시스템, 장치와 방법은 기타 방식을 통하여 구현될 수 있음을 이해할 것이다. 예를 들면, 상기 장치 실시예는 단지 예시적인 것으로서, 예를 들면 상기 유닛의 구분은 단지 논리적인 기능 구분이고, 실제 구현 시 다른 구분 방식이 있을 수 있는 바, 예를 들면 복수의 유닛 또는 컴포넌트는 다른 시스템에 결합 또는 집적될 수 있거나, 일부 특징은 삭제되거나 또는 실행되지 않을 수 있다. 그리고 표시하거나 토론한 서로 사이의 커플링 또는 직접 커플링 또는 통신 연결은 일부 인터페이스, 장치 또는 유닛은 간접적인 커플링 또는 통신 연결을 통하여 구현된 것일 수 있는 바, 전기적, 기계적 또는 기타 형식일 수 있다.
상기 분리된 부품으로 설명된 유닛은 물리적으로 분리되거나 분리되지 않은 것을 수 있고, 유닛으로 표시된 부품은 물리적인 유닛이거나 아닐 수 있으며, 한 곳에 위치하거나 또는 다수의 네트워크 유닛 상에 분포될 수 있다. 실제 수요에 의하여 그 중의 일부 또는 전부 유닛을 선택하여 본 실시예 방안의 목적을 구현할 수 있다.
그리고, 본 출원의 각 실시예 중의 각 기능 유닛은 하나의 처리 유닛 중에 집적될 수도 있고, 또는 각 유닛의 독립적인 물리적 존재일 수 있으며, 또는 두 개 또는 두 개 이상의 유닛이 하나의 유닛에 집적되어 있을 수 있다.
상기 기능은 소프트웨어 기능 유닛의 형식으로 구현되고 독립적인 제품으로 판매 또는 사용될 때, 하나의 컴퓨터 판독가능한 저장 매체에 저장될 수 있다. 이를 기반으로 본 출원의 기술방안의 본질적이나 또는 종래 기술에 대하여 공헌이 있는 부분 또는 해당 기술방안의 일부는 소프트웨어 제품의 형식으로 구현될 수 있고, 해당 컴퓨터 소프트웨어 제품은 하나의 저장 매체에 저장될 수 있는 바, 일부 명령이 포함되어 한 컴퓨터 설비(개인용 컴퓨터, 서버 또는 네트워크 설비 등일 수 있으나 이에 제한되지 않음)로 하여금 본 출원의 각 실시예의 상기 방법의 전부 또는 일부 단계를 구현하게 할 수 있다. 상기 저장 매체에는 USB 메모리, 이동 하드, 읽기전용 메모리(Read-Only Memory, ROM), 무작위 접속 메모리(Random Access Memory, RAM), 자기 디스크 또는 광 디스크 등 여러 가지 프로그램 코드를 저장할 수 있는 매체가 포함된다.
상술한 것은, 단지 본 출원의 구체적인 실시 방식일 뿐, 본 출원의 보호 범위는 이에 한정되는 것이 아니며, 본 발명의 속하는 기술분야에서 통상의 지식을 가진 자라면 본 출원에 개시된 보호 범위안에서 얼마든지 다양하게 변경하여 실시할 수 있어, 이는 본 출원의 보호범위 안에 포함되어야 한다. 그러므로 본 출원의 보호 범위는 청구항의 보호 범위를 기준으로 하여야 한다.

Claims (76)

  1. 전력 롤백 정보를 리포팅하는 방법에 있어서, 상기 방법에는,
    단말 장치가 네트워크 장치로 제1 미디어 접속 제어 제어 유닛(Media Access Control Control Element， MAC CE)을 송신하는 바, 제1 MAC CE에 적어도 하나의 캐리어의 전력 관리-최고 전력 롤백(Power Management-Maximum power Reduction, P-MPR) 정보가 포함되는 것이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  2. 청구항 제1항에 있어서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 상기 전력 정보에는,
    단말 장치가 P-MPR를 적용한지를 지시하는 제1 정보;
    전력 헤드룸 리포팅(Power Headroom Report， PHR)이 실제 전송을 기반으로 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하는 제2 정보; 및
    PHR인 제3 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  3. 제2항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며,
    상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  4. 제3항에 있어서,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  5. 제2항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며,
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  6. 제5항에 있어서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  7. 제2항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며,
    상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
    상기 제2 서브 정보는 P-MPR의 상기 제1 값 범위 중에서의 제2 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  8. 제7항에 있어서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 상기 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같은 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  9. 제2항에 있어서, 상기 전력 정보에 또한 제4 정보 및 제5 정보 중 하나가 포함되며, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  10. 제9항에 있어서, 상기 방법에는 또한,
    상기 단말 장치가, 상기 네트워크 장치가 송신한 제1 지시 정보를 수신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시하는 것이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  11. 제10항에 있어서,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며; 또는,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  12. 제10항 또는 제11항에 있어서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  13. 제9항 내지 제12항 중 어느 한 항에 있어서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  14. 제1항에 있어서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며,
    상기 제7 정보는 서비스 셀 인덱스이며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  15. 제1항에 있어서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며,
    상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  16. 제1 항 내지 제15 항 중 어느 한 항에 있어서, 상기 단말 장치가 네트워크 장치로 제1 MAC CE를 송신하는 것에는,
    상기 단말 장치가 PHR 리포팅 및 P-MPR 리포팅 중 적어도 하나가 트리거되는 상황 하에서, 네트워크 장치로 제1 MAC CE를 송신하는 것이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  17. 제16항에 있어서, 상기 P-MPR 리포팅이 트리거되는 것에,
    타이머를 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하며;
    사건을 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하는 것 중 적어도 하나가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  18. 제17항에 있어서, 상기 사건에는
    전력 롤백 값이 제1 임계값보다 크거나 같으며;
    전력 변환량이 제2 임계값보다 크거나 같은 것 중 적어도 하나가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  19. 전력 롤백 정보를 리포팅하는 방법에 있어서, 상기 방법에는,
    네트워크 장치가, 단말 장치가 송신한 제1 MAC CE를 수신하는 바, 상기 제1 MAC CE에 적어도 하나의 P-MPR 정보가 포함되는 것이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  20. 청구항 제19항에 있어서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 상기 전력 정보에는,
    단말 장치가 P-MPR를 적용한지를 지시하는 제1 정보;
    전력 헤드룸 리포팅(Power Headroom Report, PHR)이 실제 전송을 기반으로 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하는 제2 정보; 및
    PHR인 제3 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  21. 제20항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며,
    상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  22. 제21항에 있어서,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  23. 제20항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며,
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  24. 제23항에 있어서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  25. 제20항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며,
    상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
    상기 제2 서브 정보는 P-MPR의 상기 제1 값 범위 중에서의 제2 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  26. 제25항에 있어서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 상기 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같은 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  27. 제20항에 있어서, 상기 전력 정보에 또한 제4 정보와 제5 정보 중 하나가 포함되며, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  28. 제27항에 있어서, 상기 방법에는 또한,
    상기 네트워크 장치가 상기 단말 장치로 제1 지시 정보를 송신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시하는 것이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  29. 제28항에 있어서,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며; 또는,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  30. 제28항 또는 제29항에 있어서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  31. 제27항 내지 제30항 중 어느 한 항에 있어서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  32. 제19항에 있어서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며,
    상기 제7 정보는 서비스 셀 인덱스이며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  33. 제19항에 있어서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며,
    상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 방법.
  34. 전력 롤백 정보를 리포팅하는 장치에 있어서, 단말 장치에 적용되고, 상기 장치에는
    네트워크 장치로 제1 MAC CE를 송신하는 바, 상기 제1 MAC CE에 적어도 하나의 캐리어의 P-MPR 정보가 포함되는 송신 유닛이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  35. 청구항 제34항에 있어서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 상기 전력 정보에는,
    단말 장치가 P-MPR를 적용한지를 지시하는 제1 정보;
    전력 헤드룸 리포팅(Power Headroom Report, PHR)이 실제 전송을 기반으로 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하는 제2 정보; 및
    PHR인 제3 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  36. 제35항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며,
    상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  37. 제36항에 있어서,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  38. 제35항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며,
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  39. 제38항에 있어서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  40. 제35항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며,
    상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
    상기 제2 서브 정보는 P-MPR의 상기 제1 값 범위 중에서의 제2 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  41. 제40항에 있어서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 상기 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같은 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  42. 제35항에 있어서, 상기 전력 정보에 또한 제4 정보와 제5 정보 중 하나가 포함되며, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  43. 제42항에 있어서, 상기 장치에는 또한
    상기 네트워크 장치가 송신한 제1 지시 정보를 수신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시하는 수신 유닛이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  44. 제43항에 있어서,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며; 또는,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  45. 제43항 또는 제44항에 있어서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  46. 제42항 내지 제45항 중 어느 한 항에 있어서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  47. 제34항에 있어서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며,
    상기 제7 정보는 서비스 셀 인덱스이며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  48. 제34항에 있어서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며,
    상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  49. 제34항 내지 제48항 중 어느 한 항에 있어서, 상기 송신 유닛은, PHR 리포팅 및 P-MPR 리포팅 중 적어도 하나가 트리거된 상황 하에서, 네트워크 장치로 제1 MAC CE를 송신하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  50. 제49항에 있어서, 상기 P-MPR 리포팅이 트리거되는 것에,
    타이머를 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하며;
    사건을 기반으로 상기 P-MPR 리포팅이 트리거된다고 결정하는 것 중 적어도 하나가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  51. 제50항에 있어서, 상기 사건에는
    전력 롤백 값이 제1 임계값보다 크거나 같으며;
    전력 변환량이 제2 임계값보다 크거나 같은 것 중 적어도 하나가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  52. 전력 롤백 정보를 리포팅하는 장치에 있어서, 네트워크 장치에 적용되고, 상기 장치에는
    단말 장치가 송신한 제1 MAC CE를 수신하는 바, 상기 제1 MAC CE에 적어도 하나의 P-MPR 정보가 포함되는 수신 유닛이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  53. 청구항 제52항에 있어서, 상기 제1 MAC CE는 PHR MAC MAC이고, 상기 PHR MAC CE에 하나 또는 다수 개의 캐리어의 전력 정보가 포함되며; 상기 전력 정보에는,
    단말 장치가 P-MPR를 적용한지를 지시하는 제1 정보;
    전력 헤드룸 리포팅(Power Headroom Report， PHR)이 실제 전송을 기반으로 또는 참조 포맷을 기반으로 컴퓨팅하여 취득된 것인지 지시하는 제2 정보; 및
    PHR인 제3 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  54. 제53항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제4 정보와 제5 정보가 포함되며,
    상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  55. 제54항에 있어서,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제1 바이트의 2 개의 비트를 점용하며; 또는,
    상기 제4 정보는 제1 바이트의 6 개의 비트를 점용하고, 상기 제5 정보는 제2 바이트의 N1 개의 비트를 점용하며, 상기 N1은 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  56. 제53항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되며,
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  57. 제56항에 있어서, 상기 제5 정보는 제1 바이트의 N2 개의 비트를 점용하고, 상기 N2는 2보다 크거나 같고 8보다 작거나 같은 정수인 것인 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  58. 제53항에 있어서, 상기 제1 정보는 단말 장치가 P-MPR를 적용했다고 지시하는 상황 하에서,
    만일 상기 제2 정보는 PHR가 참조 포맷을 기반으로 컴퓨팅하여 취득된 것이라고 지시하면, 상기 전력 정보에 또한 제5 정보가 포함되고, 상기 제5 정보에 제1 서브 정보와 제2 서브 정보가 포함되며,
    상기 제1 서브 정보는 P-MPR의 제1 값 범위를 지시하며;
    상기 제2 서브 정보는 P-MPR의 상기 제1 값 범위 중에서의 제2 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  59. 제58항에 있어서, 상기 제1 서브 정보는 제1 바이트의 N3 개의 비트를 점용하고, 상기 제2 서브 정보는 상기 제1 바이트의 N4 개의 비트를 점용하며, 상기 N3과 상기 N4는 모두 2보다 크거나 같은 정수이고, 또한 상기 N3과 상기 N4의 합은 8보다 작거나 같은 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  60. 제53항에 있어서, 상기 전력 정보에 또한 제4 정보와 제5 정보 중 하나가 포함되며, 상기 제4 정보는 단말 장치의 최고 송신 전력을 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  61. 제60항에 있어서, 상기 장치에는 또한
    상기 단말 장치로 제1 지시 정보를 송신하는 바, 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하는지 또는 제5 정보를 리포팅하는지 지시하는 송신 유닛이 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  62. 제61항에 있어서,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제4 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제4 정보가 포함되며; 또는,
    만일 상기 제1 지시 정보는 상기 단말 장치가 제5 정보를 리포팅하도록 지시하면, 상기 PHR MAC CE에 상기 제5 정보가 포함되는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  63. 제61항 또는 제62항에 있어서, 상기 제1 지시 정보는, 상기 제2 정보가, PHR가 실제 전송을 기반으로 컴퓨팅하여 취득된 것이라고 지시하는 상황 하에서, 상기 단말 장치가 상기 제4 정보를 리포팅하는지 또는 상기 제5 정보를 리포팅하는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  64. 제60항 내지 제63항 중 어느 한 항에 있어서, 상기 전력 정보에 또한 제6 정보가 포함되는 바, 상기 제6 정보는 상기 전력 정보에 상기 제4 정보가 포함되는지 또는 상기 제5 정보가 포함되는지 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  65. 제52항에 있어서, 상기 제1 MAC CE에 하나의 캐리어의 제7 정보와 제5 정보가 포함되며,
    상기 제7 정보는 서비스 셀 인덱스이며;
    상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  66. 제52항에 있어서, 상기 제1 MAC CE에 제1 비트맵과 적어도 하나의 제5 정보가 포함되며,
    상기 제1 비트맵 중의 각 비트가 하나의 캐리어와 대응되고, 상기 비트의 값은 상기 제1 MAC CE에, 해당 비트에 대응되는 캐리어의 제5 정보가 포함되는지 지시하고, 상기 제5 정보는 P-MPR reporting의 값 범위를 지시하는 것을 특징으로 하는 전력 롤백 정보를 리포팅하는 장치.
  67. 단말 장치에 있어서, 프로세서와 기억장치가 포함되며, 해당 기억장치는 컴퓨터 프로그램을 저장하고, 상기 프로세서는 상기 기억장치에 저장된 컴퓨터 프로그램을 호출 및 실행하여, 제1항 내지 제18항 중 어느 한 항의 상기 방법을 실행하는 것을 특징으로 하는 단말 장치.
  68. 네트워크 장치에 있어서, 프로세서와 기억장치가 포함되며, 해당 기억장치는 컴퓨터 프로그램을 저장하고, 상기 프로세서는 상기 기억장치에 저장된 컴퓨터 프로그램을 호출 및 실행하여, 제19항 내지 제33 항 중 어느 한 항의 상기 방법을 실행하는 것을 특징으로 하는 네트워크 장치.
  69. 칩에 있어서, 기억장치로부터 컴퓨터 프로그램을 호출 및 실행하여, 상기 칩이 설치된 장치가 제1항 내지 제18항 중 어느 한 항의 상기 방법을 실행하도록 하는 프로세서가 포함되는 것을 특징으로 하는 칩.
  70. 칩에 있어서, 기억장치로부터 컴퓨터 프로그램을 호출 및 실행하여, 상기 칩이 설치된 장치가 제19항 내지 제33항 중 어느 한 항의 상기 방법을 실행하도록 하는 프로세서가 포함되는 것을 특징으로 하는 칩.
  71. 컴퓨터 판독가능 저장 매체에 있어서, 컴퓨터 프로그램을 저장하고, 상기 컴퓨터 프로그램은 컴퓨터로 하여금 제1항 내지 제18항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 판독가능 저장 매체.
  72. 컴퓨터 판독가능 저장 매체에 있어서, 컴퓨터 프로그램을 저장하고, 상기 컴퓨터 프로그램은 컴퓨터로 하여금 제19항 내지 제33항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 판독가능 저장 매체.
  73. 컴퓨터 프로그램 제품에 있어서, 컴퓨터 프로그램 명령이 포함되고, 해당 컴퓨터 프로그램 명령은 컴퓨터로 하여금 제1항 내지 제18항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 프로그램 제품.
  74. 컴퓨터 프로그램 제품에 있어서, 컴퓨터 프로그램 명령이 포함되고, 해당 컴퓨터 프로그램 명령은 컴퓨터로 하여금 제19항 내지 제33항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 프로그램 제품.
  75. 컴퓨터 프로그램에 있어서. 상기 컴퓨터 프로그램은 컴퓨터로 하여금 제1항 내지 제18항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 프로그램.
  76. 컴퓨터 프로그램에 있어서. 상기 컴퓨터 프로그램은 컴퓨터로 하여금 제19항 내지 제33항 중 어느 한 항의 상기 방법을 실행하도록 하는 것을 특징으로 하는 컴퓨터 프로그램.
KR1020217040055A 2020-03-31 2020-03-31 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치 Withdrawn KR20220162604A (ko)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
PCT/CN2020/082316 WO2021195928A1 (zh) 2020-03-31 2020-03-31 上报功率回退信息的方法及装置、终端设备、网络设备

Publications (1)

Publication Number Publication Date
KR20220162604A true KR20220162604A (ko) 2022-12-08

Family

ID=77927735

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020217040055A Withdrawn KR20220162604A (ko) 2020-03-31 2020-03-31 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치

Country Status (6)

Country Link
US (2) US11350375B2 (ko)
EP (2) EP4415433A3 (ko)
JP (1) JP7291802B2 (ko)
KR (1) KR20220162604A (ko)
CN (1) CN113748717A (ko)
WO (1) WO2021195928A1 (ko)

Families Citing this family (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12587972B2 (en) * 2020-10-08 2026-03-24 Lg Electronics Inc. Method for reporting power headroom in wireless communication system and device therefor
CN117063539A (zh) * 2021-04-02 2023-11-14 高通股份有限公司 功率报告的触发条件
WO2023050116A1 (en) * 2021-09-29 2023-04-06 Qualcomm Incorporated Report of multiple power-management maximum power reduction values
US20250056426A1 (en) * 2021-12-29 2025-02-13 Beijing Xiaomi Mobile Software Co., Ltd. Power reporting method and apparatus, and storage medium
WO2023209572A1 (en) * 2022-04-28 2023-11-02 Lenovo (Singapore) Pte Limited Power headroom reporting
WO2025010563A1 (zh) * 2023-07-07 2025-01-16 北京小米移动软件有限公司 通信方法、终端、网络设备
US20250024383A1 (en) * 2023-07-11 2025-01-16 Qualcomm Incorporated Frequency band power limit reporting in a user equipment

Family Cites Families (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102300249B (zh) * 2010-06-22 2014-10-15 电信科学技术研究院 一种上报功率裕量报告的方法、装置及系统
US9615338B2 (en) * 2011-02-15 2017-04-04 Samsung Electronics Co., Ltd. Power headroom report method and apparatus of UE
CN102123437B (zh) * 2011-03-03 2016-02-17 电信科学技术研究院 功率余量上报和调度子帧的方法、系统及设备
CN102740440B (zh) 2011-04-02 2015-05-06 华为技术有限公司 控制发送功率的方法及设备
US9532253B2 (en) * 2013-09-26 2016-12-27 Sharp Kabushiki Kaisha Systems and methods for multi-connectivity operation
CA3112971A1 (en) * 2020-03-18 2021-09-18 Comcast Cable Communications, Llc Exposure detection and reporting for wireless communications

Also Published As

Publication number Publication date
US11665652B2 (en) 2023-05-30
CN113748717A (zh) 2021-12-03
EP4415433A3 (en) 2024-11-06
WO2021195928A1 (zh) 2021-10-07
JP7291802B2 (ja) 2023-06-15
EP3917221A4 (en) 2022-04-20
US20210329570A1 (en) 2021-10-21
US11350375B2 (en) 2022-05-31
EP3917221A1 (en) 2021-12-01
EP4415433A2 (en) 2024-08-14
JP2022531079A (ja) 2022-07-06
EP3917221B1 (en) 2024-08-07
US20220256481A1 (en) 2022-08-11

Similar Documents

Publication Publication Date Title
KR20220162604A (ko) 전력 롤백 정보를 리포팅하는 방법 및 장치, 단말 장치, 네트워크 장치
CN113518416B (zh) 上报功率回退信息的方法及装置、终端设备、网络设备
US11751278B2 (en) Cell state management method and apparatus, terminal device, and network device
US20220279599A1 (en) Method for random access, terminal device, and network device
CN114303396B (zh) 一种辅助信息处理方法、电子设备及存储介质
CN115486146B (zh) 上报功率回退信息的方法及装置、网络设备、终端设备
WO2021097698A1 (zh) 一种上行接入方法、电子设备及存储介质
EP3930367A1 (en) Measurement control method and apparatus, terminal and network device
WO2020248143A1 (zh) 监听控制信道的方法、终端设备和网络设备
US11653407B2 (en) Information transmission method and apparatus, and terminal and network device
US20210250866A1 (en) Method and apparatus for reducing terminal power consumption, and terminal
CN113207153B (zh) 一种控制终端移动性的方法及装置、终端
WO2020029077A1 (zh) 一种信息传输方法及装置、终端
WO2020056736A1 (zh) 一种随机接入控制方法及装置、网络设备、终端
WO2022021413A1 (zh) 一种密钥生成方法及装置、终端设备、网络设备
US20230239892A1 (en) Information indication method and apparatus, terminal device, and network device
EP4243534B1 (en) Method and terminal device for determining measurement gap
US20220007425A1 (en) Method and apparatus for transmitting a system information request and system
CN114846861B (zh) 一种功率余量上报的方法装置、网络设备、终端设备
EP4240032B1 (en) Paging indication method and apparatus, and terminal device and network device
CN114342485B (zh) 一种上报辅助信息的方法及装置、终端设备、网络设备
WO2021195936A1 (zh) 一种功率余量上报的方法及装置、终端设备、网络设备

Legal Events

Date Code Title Description
PA0105 International application

St.27 status event code: A-0-1-A10-A15-nap-PA0105

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PC1203 Withdrawal of no request for examination

St.27 status event code: N-1-6-B10-B12-nap-PC1203
