RU152995U1

RU152995U1 - Малошумная зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения

Info

Publication number: RU152995U1
Application number: RU2014116830/11U
Authority: RU
Inventors: Алексей Владимирович Трофимов; Олег Савельевич Кочетов
Priority date: 2014-04-25
Filing date: 2014-04-25
Publication date: 2015-06-27

Abstract

Малошумная зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения, содержащая обод, ступицу с кольцевой полостью прямоугольного сечения и осесимметричной втулкой, в которой установлен несущий вал, соединенный со втулкой посредством шпоночного соединения, со стороны торцевой плоскости ступицы размещен вибропоглощающий элемент, который выполнен в виде коаксиальных втулок, осесимметричных ступице и коаксиально размещенных в ее полости таким образом, что одна из них является внешней, а другая - внутренней, отличающаяся тем, что часть полости, расположенная между внешней и внутренней втулками заполнена звукопоглощающим материалом, например, сетчатой проволочной структуры, а крепление втулок в кольцевой полости может быть осуществлено по внутренним цилиндрическим поверхностям обода и втулки при помощи эластичного клеевого слоя, причем со стороны торцевой плоскости ступицы жестко в кольцевой канавке, выполненной в кольцевой полости ступицы, установлен кольцевой упругий элемент с отверстиями, который выполнен в виде, по крайней мере, двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством, по крайней мере, трех упругих плоских пластин, соединяющих внешнее и внутреннее кольца, а отверстия между упругими плоскими пластинами заполнены вибродемпфирующим материалом, причем крепление вибродемпфирующего материала осуществляется посредством его связи с плоскими упругими коаксиально расположенными кольцами с двух сторон путем охвата их боковых поверхност�

Description

Полезная модель относится к транспортному машиностроению и может быть использовано для снижения уровня шума различных трансмиссий.

Наиболее близким техническим решением к заявленному объекту является малошумная зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения по патенту РФ №131836 (прототип), содержащая обод, ступицу, несущий диск для соединения обода со ступицей и размещенный со стороны торца обода вибродемпфирующий элемент, выполненный в виде пакета чередующихся перфорированных дисков и эластичных колец.

Недостатком известного решения является сравнительно невысокие демпфирующие свойства вибродемпфирующего элемента.

Технический результат - повышение демпфирующих свойств зубчатой передачи.

Это достигается тем, что в малошумной зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения, содержащая обод, ступицу с кольцевой полостью прямоугольного сечения и осесимметричной втулкой, в которой установлен несущий вал, соединенный со втулкой, посредством шпоночного соединения, а со стороны торцевой плоскости ступицы размещен вибропоглощающий элемент, который выполнен в виде коаксиальных втулок, осесимметричных ступице, и коаксиально размещенных в ее полости таким образом, что одна из них, является внешней, а другая - внутренней, при этом часть полости, расположенная между внешней и внутренней втулками заполнена звукопоглощающим материалом, например сетчатой проволочной структуры, а крепление втулок в кольцевой полости может быть осуществлено по внутренним цилиндрическим поверхностям обода и втулки, при помощи эластичного клеевого слоя, причем со стороны торцевой плоскости ступицы жестко, в кольцевой канавке, выполненной в кольцевой полости ступицы, установлен кольцевой упругий элемент с отверстиями, который выполнен в виде, по крайней мере, двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством, по крайней мере, трех упругих плоских пластин, соединяющих внешнее и внутреннее кольца.

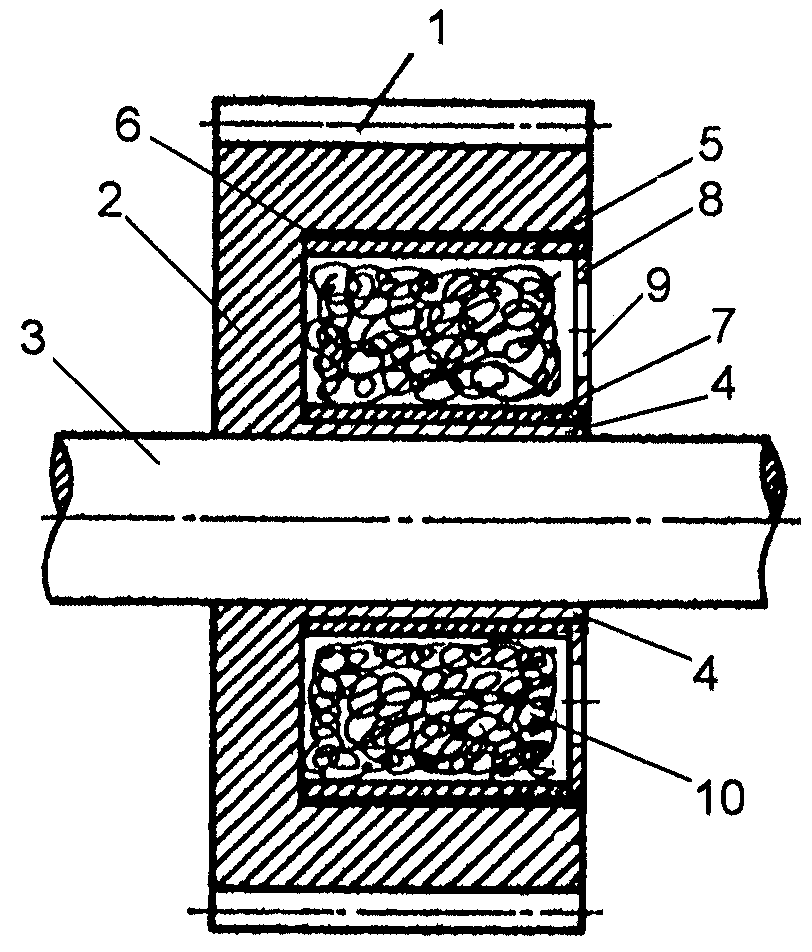

На фиг. 1 изображен фронтальный разрез малошумной зубчатой передачи, на фиг. 2 - форма выполнения вибропоглощающего элемента, на фиг. 3 - профильная проекция вибропоглощающего элемента.

Малошумная зубчатая передача (фиг. 1) содержит обод 1, ступицу 2 с кольцевой полостью 10 прямоугольного сечения и осесимметричной втулкой 4, в которой установлен несущий вал 3, соединенный со втулкой 4, посредством шпоночного соединения (на чертеже не показано). Со стороны торцевой плоскости 5 ступицы 2 размещен вибропоглощающий элемент, который выполнен в виде коаксиальных втулок 6 и 7, осесимметричных ступице 2, и коаксиально размещенных в ее полости 10 таким образом, что одна из них, втулка 6, является внешней, а другая, втулка 7, - внутренней. Часть полости 10, расположенная между внешней 6 и внутренней 7 втулками заполнена звукопоглощающим материалом, например сетчатой проволочной структуры. Крепление втулок 6 и 7 в полости 10 может быть осуществлено по внутренним цилиндрическим поверхностям обода 1 и втулки 4, при помощи эластичного клеевого слоя.

Со стороны торцевой плоскости 5 ступицы 2 жестко, в кольцевой канавке, выполненной в кольцевой полости 10 ступицы 2, установлен кольцевой упругий элемент 8 с отверстиями 9.

Упругий элемент 8 выполнен (фиг. 2) в виде, по крайней мере, двух плоских упругих коаксиально расположенных колец, внешнего 8 и внутреннего 13, соединенных между собой посредством, по крайней мере, трех упругих плоских пластин 11. Пластины 11, соединяющие внешнее и внутреннее 13 кольца, могут быть выполнены в виде упругих стержней круглого или многоугольного профиля (на чертеже не показано).

Упругий элемент 9 может быть выполнен из плоского упругого элемента круглой формы путем вырубки профильных отверстий 12 и 9 или путем лазерной вырезки этих профильных отверстий.

Возможен вариант, когда отверстия 9 между упругими плоскими пластинами 11 заполнены вибродемпфирующим материалом, например полиуретаном, причем крепление вибродемпфирующего материала осуществляется посредством его связи с плоскими упругими коаксиально расположенными кольцами 8 и 13 с двух сторон путем охвата их боковых поверхностей, например при заливке их полиуретаном (фиг. 3).

Малошумная зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения работает следующим образом.

При работе зубчатой передачи часть радиальных нагрузок воспринимается упругими элементами 8. При колебаниях на зубцовой частоте обеспечивается пространственная виброизоляция и защита от ударов. Гашению звуковых колебаний способствует и звукопоглощающий материал в кольцевой полости 10 ступицы 2 в виде сетчатой проволочной структуры.

Claims

Малошумная зубчатая передача для транспортных средств, осуществляющих доставку пострадавшего в чрезвычайных ситуациях населения в пункты временного размещения, содержащая обод, ступицу с кольцевой полостью прямоугольного сечения и осесимметричной втулкой, в которой установлен несущий вал, соединенный со втулкой посредством шпоночного соединения, со стороны торцевой плоскости ступицы размещен вибропоглощающий элемент, который выполнен в виде коаксиальных втулок, осесимметричных ступице и коаксиально размещенных в ее полости таким образом, что одна из них является внешней, а другая - внутренней, отличающаяся тем, что часть полости, расположенная между внешней и внутренней втулками заполнена звукопоглощающим материалом, например, сетчатой проволочной структуры, а крепление втулок в кольцевой полости может быть осуществлено по внутренним цилиндрическим поверхностям обода и втулки при помощи эластичного клеевого слоя, причем со стороны торцевой плоскости ступицы жестко в кольцевой канавке, выполненной в кольцевой полости ступицы, установлен кольцевой упругий элемент с отверстиями, который выполнен в виде, по крайней мере, двух плоских упругих коаксиально расположенных колец, внешнего и внутреннего, соединенных между собой посредством, по крайней мере, трех упругих плоских пластин, соединяющих внешнее и внутреннее кольца, а отверстия между упругими плоскими пластинами заполнены вибродемпфирующим материалом, причем крепление вибродемпфирующего материала осуществляется посредством его связи с плоскими упругими коаксиально расположенными кольцами с двух сторон путем охвата их боковых поверхностей.
