Abstract

Баня, содержащая горизонтально ориентированный корпус и две торцевые стенки, присоединенные к корпусу и перпендикулярные ему с образованием между ними свободного пространства, в одной из торцевых стенок выполнен дверной проем, в котором установлена дверь, отличающаяся тем, что корпус образован условным вращением криволинейной образующей вокруг продольной оси, размер радиуса поперечного сечения которого плавно уменьшается по направлению от средней части корпуса к торцевым стенкам, и состоит из последовательно соединенных деревянных профильных элементов, которые выполнены с продольными сопрягаемыми выступами и пазами, стянуты, по меньшей мере, двумя обручами и точечно зафиксированы на боковой поверхности торцевых стенок посредством элементов крепления.

Description

Полезная модель относится к модульным строительным сооружениям, выполненным с возможности их транспортировки, в частности к конструкции бани.

Наиболее близким техническим решением является баня по патенту №146811, которая, содержит корпус, выполненный в виде горизонтально ориентированного цилиндра, две торцевые стенки, присоединенные к корпусу и перпендикулярные ему с образованием между ними свободного пространства, в одной из торцевых стенок выполнен дверной проем, в котором установлена дверь, при этом цилиндр корпуса в поперечном сечении выполнен в виде круга либо горизонтально ориентированного овала и состоит из деревянных элементов, каждый последующий из которых уложен друг на друга внахлест и точечно зафиксирован на боковой поверхности торцевых стенок посредством элементов крепления.

Недостатком технического решения является не экономное расходование тепла при эксплуатации бани, за счет нагрева верхней части помещения не эксплуатируемой человеком.

Задачей полезной модели является повышение эффективности расхода тепла.

Для решения поставленной задачи в бане, содержащей горизонтально ориентированный корпус и две торцевые стенки, присоединенные к корпусу и перпендикулярные ему с образованием между ними свободного пространства, в одной из торцевых стенок выполнен дверной проем, в котором установлена дверь, при этот корпус образован условным вращением криволинейной образующей вокруг продольной оси, размер радиуса поперечного сечения которого, плавно уменьшается по направлению от средней части корпуса к торцевым стенкам, и состоит из последовательно соединенных деревянных профильных элементов, которые выполнены с продольными сопрягаемыми выступами и пазами, стянуты, по меньшей мере, двумя обручами и точечно зафиксированы на боковой поверхности торцевых стенок посредством элементов крепления.

Технический результат заключается в повышении эффективности расходования тепла при эксплуатации бани, за счет выполнения помещений бани с различной высотой, что позволяет повысить температуру в помещении с более низкой высотой - парной находящейся в дальней части корпуса, за счет того что не требуется нагрева верхней части помещения, не эксплуатируемой человеком и одновременно не снизить температуру в раздевалке с низкой высотой потолка, имеющей выход на улицу.

Проведенный информационный поиск показал, что из уровня техники неизвестно устройство того же назначения, и выполненного в соответствии того как указано ниже, что позволяет сделать вывод о соответствии совокупности отличительных признаков заявляемого решения критерию охраноспособности «новизна».

Приведенный ниже пример реализации технического решения подтверждает его соответствие критерию «промышленная применимость».

Таким образом, заявляемое техническое решение соответствует всем критериям, необходимым для предоставления ему правовой охраны в качестве полезной модели.

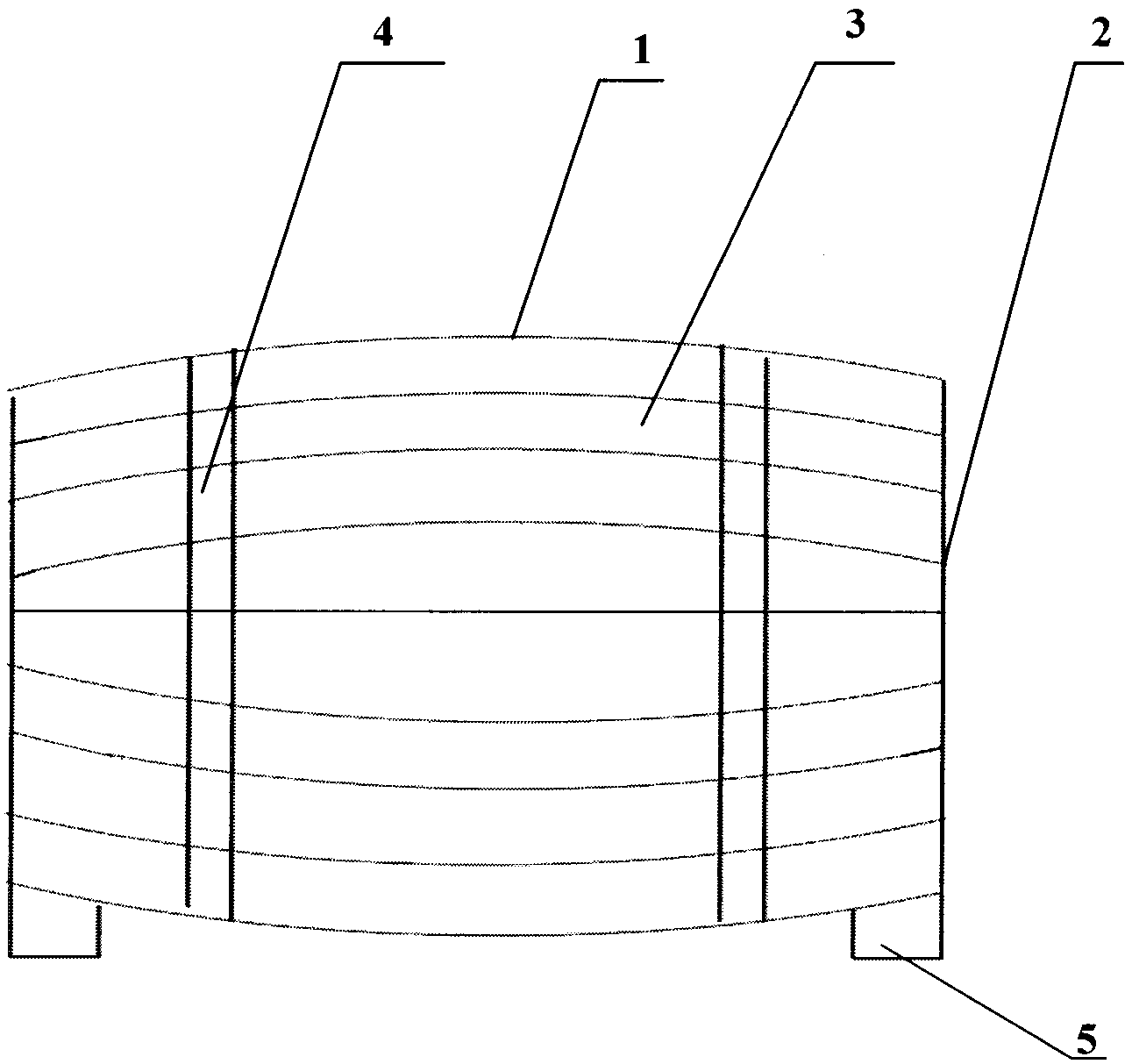

Сущность заявляемой полезной модели поясняется рисунками, на фиг. 1 представлен вид с боку бани, на фиг. 2 - вид спереди.

На фиг. 1 и фиг. 2 обозначены корпус 1, торцевые стенки 2, деревянные профильные элементы 3 и обруч 4, опоры 5, дверной проем 6, дверь 7.

Верхняя поверхность корпуса 1 бани образована условным вращением криволинейной образующей вокруг продольной оси. Размер радиуса поперечного сечения корпуса плавно уменьшаются по направлению от средней части корпуса к торцевым стенкам.

Для изготовления бани можно использовать деревянные элементы из древесины разных пород, но так как она будет эксплуатироваться в самых неблагоприятных условиях (осадки, солнце или мороз снаружи, пар, высокие температуры и влажность изнутри), то лучше всего использовать сорта древесины, устойчивые к воздействию влаги. К таким относят, прежде всего, кедр и лиственница, сосну и ель.

При изготовлении бани используют деревянные профильные элементы 3, (далее доски), которые выполнены с продольными сопрягаемыми выступами и пазами (шип-паз). Доски 3 на небольшом расстоянии от края с обеих сторон имеют пазы для установки в них торцевых стенок 2.

При сборке бани на подготовленные опоры в месте выполнения максимального радиуса поперечного сечения корпуса устанавливается перегородка, в виде кольца, по периметру которого укладываются и закрепляются с помощью крепежных элементов доски 3. Затем с помощью обруча 4 доски 3 стягиваются, в выемках досок устанавливаются торцевые стенки 2, и закрепляются крепежными элементами. В качестве крепежных элементов могут быть использованы, например, саморезы. В качестве обруча 4 используется хомут стяжка, который в процессе эксплуатации и усыхания древесины можно будет подтягивать, делая щели между досками 3 минимальными.

Claims (1)

1. Баня, содержащая горизонтально ориентированный корпус и две торцевые стенки, присоединенные к корпусу и перпендикулярные ему с образованием между ними свободного пространства, в одной из торцевых стенок выполнен дверной проем, в котором установлена дверь, отличающаяся тем, что корпус образован условным вращением криволинейной образующей вокруг продольной оси, размер радиуса поперечного сечения которого плавно уменьшается по направлению от средней части корпуса к торцевым стенкам, и состоит из последовательно соединенных деревянных профильных элементов, которые выполнены с продольными сопрягаемыми выступами и пазами, стянуты, по меньшей мере, двумя обручами и точечно зафиксированы на боковой поверхности торцевых стенок посредством элементов крепления.
