Abstract

Счетчик горячей воды, входной и выходной патрубки которого соединены счетным каналом, отличающийся тем, что параллельно счетному каналу установлен обводной канал, а у одного из патрубков смонтирован аналоговый термочувствительный элемент, воздействующий на запорное устройство счетного и обводного каналов, первый из которых нормально закрыт, а второй - нормально открыт.

Description

c4ET4iiK ГОРЯЧЕЙ вода

Предлагаемая полезная модель относится к устройствам для измерения количества тепла и предназначена для гчета тепла, израсходованного индивидуальный потребителем.

При известном уровне техники различные устройства для измерения количества израсходованного тепла работают по общещг принципу, реализованно1, напршлер, в устройстве по авт. св. № 63I50I, G; 01 К 17/16, 1974.

Известное устройство для определения количества тепла, отдаваемого рабочей средой, содержит смонтированные на подведенных к теплообменнику прямом и обратном трубопроводах два электрических датчика, каждый, из которых подключен к CBoei iy измерителю, и общий для измерителей вычислитель. Поступаюищй теплоноситель охлшщается на теплообменнике (на11рИ| лер, на батарее водяного отопления), перепад температур теплоносителя на входе и выходе регистрируется датчикшж, преобразуется в соответствующие сигналы, подаваемые на вычислитель, с которого снимается показатель количества тепла, отданного теплообменником в окруйсающую среду.

При достаточно высокой точности и достоверности измерений известное устройство сложно по конструкции, длянормальной работы требует подключения к источнику электроэнер ии, при

эксплуатации нуждается в обслуживающем персонале выбокой-i aлификации. Все это препятствует массово лу распространению известного устройства.

/ Л г г . ,. -,

точная конструктивная простота и высокая эксплуатационная надежность, позволяющая эксплуатировать устройство длительное время без вмешательства обслуживающего персонала, примером чему служат эелектрические, газовые, водомерные и т.п. счетчики.

Известны водомерные счетчики типа, например, СТВ или , выпускаемые Кировобадс1шм приборостроительнььм заводом (паспорт 24-77-2-00,00.00 ПС, техническое описание и инструкция по эксплуатации 24-77-2-00.00,00 ТО). Обе модели счетчиков жюют одинаковую конструкцию и различшотся только исполнением, поскольку рассчитаны на различные температурные условия эксплуатации (СТВ для систем холодного, а СТВГ-1 для горячего водоснабжения).

Известный счетчик горячей воды имеет входной и выходной патрубки, соединенные собой счетным каналом, в котором размещено счетное устройство, определяющее объем воды, пропущенной через счетный канал, что отобрал ается на шкале счетчика. Входной патрубок счетчика подключен к магистрали горячего водоснабжения, а выходной - к расходной магистрали.

Недостаток, известного счетчика горячей воды заключается в том, что он при своем подсчете не различает тег1/шературу воды, в связи с чем определение горячая относится не к воде, а к термостойкости счетчика, и поэтому известным счетчиком без дополнительной регистрации текущей температуры расходуемой воды и последующего пересчета невозможно подсчитать количество израсходованного тепла.

Перед заявленным техническим решением была поставлена задача: при воде, выбранной в качестве теплоносителя (например, в системах водяного отопления),, создать такое устройство для подсчета затраченного тепла, которое было бы простым в конструкции, монтаже и эксплуатации при высокой его надежности и энергетической независимости.

Поставленная задача решается тем, что предложен счетчик горячей воды, входной, и выходной патрубки которого соединены счетным каналом.

Новым в предложенном счетчике является то, что параллельно счетному каналу установлен обводной канал, а у одного из патрубков смонтирован аналоговый термочувствительный элемент, воздействующий на запорное устройство счетного и обводного каналов, первый из которых нормально закрыт, а второй нормально открыт.

Технический результат заявленного счетчика заключается в том, что обычный водомерный счетчик путем несложной переделки, не требующей специальных технологичесш-ix приемов или специального оборудования, преобразуется в устройство для подсчета тепла с такой степенью надежности, которая позволяет эксплуатировать егонепрерывно в течение длительного времени, не требуя при этом какого-либо обслуживашш. Важной особенностью заявленного счетчика является его полная энергетическая независжлость, т.е. в отличие от известных счетчиков тепла заявленный счетчик не требует подвода к электроэнергии.

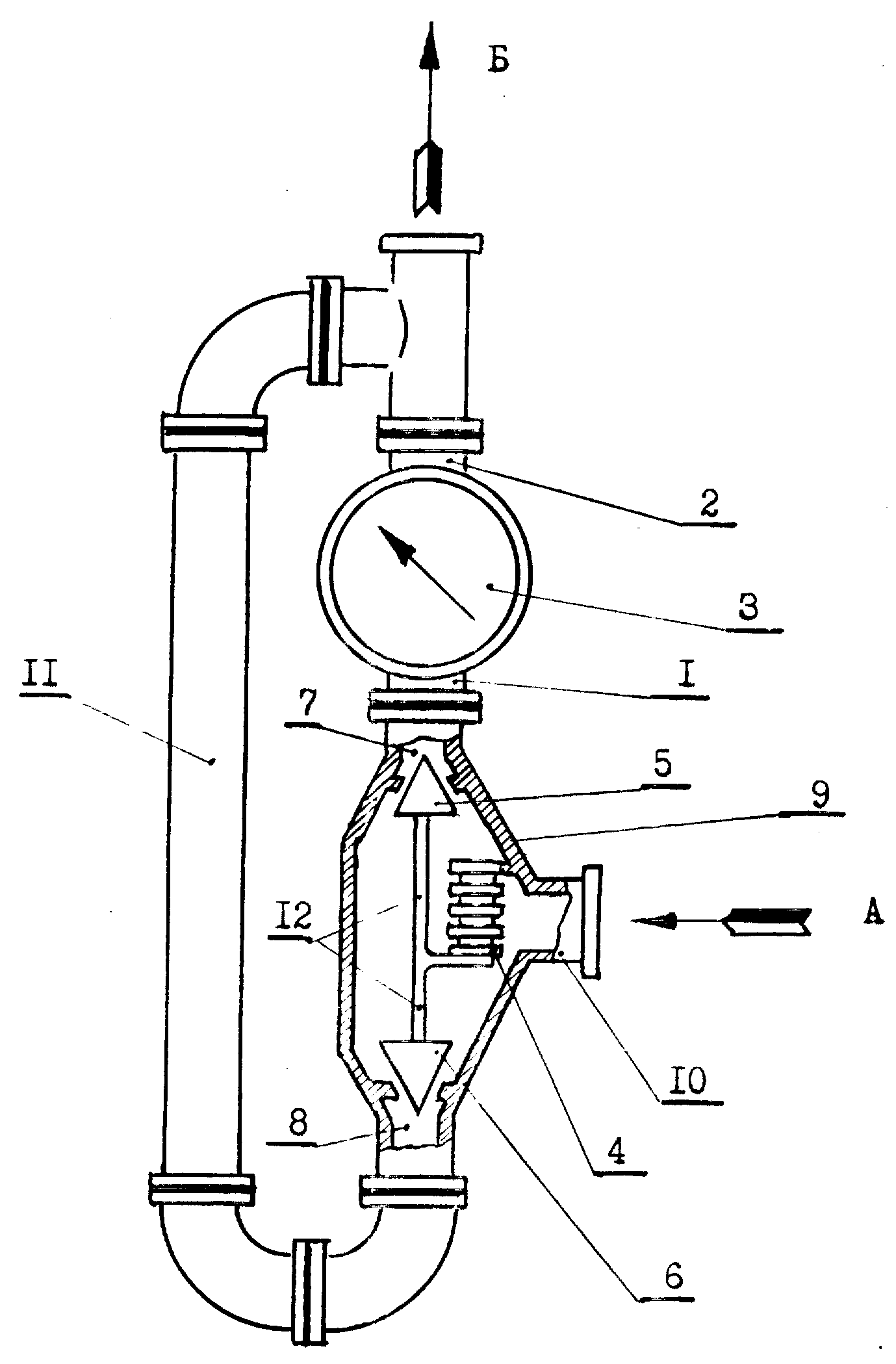

На чертеже схематически показана констр|гщаяь заявленного счетчика.

Счетчик входной I и выходной 2 патрубки, соединенные счетнырл каналом, в котором размещено счетное устройство, условно представленное на чертеже счетной шкалой 3, Для существа заявленного устройства конструкция счетчика 3 значешш не имеет,

В областиодного из патрубков, в частности, входного I, смонтирован аналоговый термочувствительный элемент 4, воздействующий на запорное устройство, представленное в одном из возможных вариантов конструктивного исполнения двумя коническими

- 3 - - .кг

нормально закрытым 5 и нормально открытым 6 зaпopны ж 1слаланшж, перекрьшающшш каналы 7 и 8 корпуса 9, в котором и размещены оба luianaHa ж термочувствительный элемент 4.

Входной патрубок 10 корпуса 9 подключается к магистрали горячего водоснабжения, патрубок с нормально закрытым i anaном 5 - к входног лу патрубку I счетного канала, а патрубок с нормально открыты1 л клапаном 6 через обводной канал II, параллельный счетноглу каналу, к его выходному патрубку 2.

Путем регулировочного изменения длины штоков 12 соответствующих клапанов 5 и 6 можно без изменения характеристик термочувствительного элемента 4 изменять теглпературный Д1 апазон, в пределах которого будут вестись замеры израсходованного тепла.

В качестве термочувствительного аналогового элемента 4 может быть использ-ован, напр1шер, сильфон с тверды л, кидким или газообразньм наполнителем, аналогичный термостату, применяемо лу в автомобильных ДВС, или любой освоенный пролшшленностью аналоговый термочувствительный, напртюр, биметаллический элемент, что- не влияет на существо заявленного устройства. Запорное устройство, представленное клаланшли 5 и 6,

таюке может разнообразную конструзщшо: шиберную, в виде поворотном заслонки, поочередно перекрывающей каналы 7 и 8 и т.д., что ташке несущественно.

Счетчик работает следуюодам образом.

В исходном состоянии сильфон 4 сяат, гслапан 5 нормально закрыт, а клапан б норглально открыт. Вода, подаваемая из системы водоснабжения по стрелке А в патрубок 10, поступает через открытый канал 8 (клапан б) в обводной канал II, одновре Й..Гб

вал клапан 6 открытым, а клапан 6 (канал 7) закрытым. В таком положении клапанов счетчик 3 не будет регистрировать ра- сход воды, а, следовательно, и количество тепла, подаваемого по стрелке Б в какие либо теплообменники.

Как только температура воды, подаваемой по стрелке А, будет приближаться к эксЕлуатационной, сильфон 4 начнет удлиняться, в результате чево клапан 5 начнет открываться, пропуская через канал 7 на счетчик 3 количество воды, пропорциональное удлинению сильфона, как аналогового элемента, а клапан 6 закрываться, соответственно уменьшая количество воды, пропускаемой через обводной канал II,

Таким образом, объем воды, проходящей через счетное устройство 3, будет меняться в зависимости от ее температуры, т.е, счетчик будет фактически считать количество тепла, подаваемого на расход в какой либо теплообменник. При этом, поскольку расход тепла будет пропорционален расходу объема воды, то шкалу счетчика можно не менять, применив понятие условный объем ,

Устройство будет одинаково успешно работать независимо от того, в районе какого из патрубков (I или 2) счетного устройства 3 будет слюнтирован термочувствительный элемент 4 с запорными клапанами 5 и 6.

Конструктивная .простота, высокая наде шость, энергетическая независимость, низкая стоимость изготовления и монтажа позволяет использовать заявленное устройство даже в отдельных бытовых помещениях.

Автор -/ ,,в .Петров

Claims (1)

1. Счетчик горячей воды, входной и выходной патрубки которого соединены счетным каналом, отличающийся тем, что параллельно счетному каналу установлен обводной канал, а у одного из патрубков смонтирован аналоговый термочувствительный элемент, воздействующий на запорное устройство счетного и обводного каналов, первый из которых нормально закрыт, а второй - нормально открыт.
