RU2012139265A - Система беспроводной связи, базовая станция, терминал и способ генерации кодовой книги - Google Patents

Система беспроводной связи, базовая станция, терминал и способ генерации кодовой книги Download PDF

Info

Publication number
RU2012139265A
RU2012139265A RU2012139265/08A RU2012139265A RU2012139265A RU 2012139265 A RU2012139265 A RU 2012139265A RU 2012139265/08 A RU2012139265/08 A RU 2012139265/08A RU 2012139265 A RU2012139265 A RU 2012139265A RU 2012139265 A RU2012139265 A RU 2012139265A
Authority
RU
Russia
Prior art keywords
codebook
main
precoding matrices
new
precoding
Prior art date
Application number
RU2012139265/08A
Other languages
English (en)
Other versions
RU2557462C2 (ru
Inventor
Хуэй ТУН
Масаюки ХОСИНО
Мин СЮЙ
Сейго НАКАО
Даити ИМАМУРА
Original Assignee
Панасоник Корпорэйшн
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Панасоник Корпорэйшн filed Critical Панасоник Корпорэйшн
Publication of RU2012139265A publication Critical patent/RU2012139265A/ru
Application granted granted Critical
Publication of RU2557462C2 publication Critical patent/RU2557462C2/ru

Links

Classifications

    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/0413—MIMO systems
    • H04B7/0456—Selection of precoding matrices or codebooks, e.g. using matrices antenna weighting
    • H04B7/0478—Special codebook structures directed to feedback optimisation
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/022—Site diversity; Macro-diversity
    • H04B7/024—Co-operative use of antennas of several sites, e.g. in co-ordinated multipoint or co-operative multiple-input multiple-output [MIMO] systems
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/0413—MIMO systems
    • H04B7/0456—Selection of precoding matrices or codebooks, e.g. using matrices antenna weighting
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/06—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station
    • H04B7/0613—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission
    • H04B7/0615—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal
    • H04B7/0619—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal using feedback from receiving side
    • H04B7/0621—Feedback content
    • H04B7/0634—Antenna weights or vector/matrix coefficients
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/06—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station
    • H04B7/0613—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission
    • H04B7/0615—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal
    • H04B7/0619—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal using feedback from receiving side
    • H04B7/0636—Feedback format
    • H04B7/0639—Using selective indices, e.g. of a codebook, e.g. pre-distortion matrix index [PMI] or for beam selection
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/06—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station
    • H04B7/0613—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission
    • H04B7/0615—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal
    • H04B7/0619—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal using feedback from receiving side
    • H04B7/0636—Feedback format
    • H04B7/0641—Differential feedback
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/06—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station
    • H04B7/0613—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission
    • H04B7/0615—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal
    • H04B7/0619—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal using feedback from receiving side
    • H04B7/0658—Feedback reduction
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/06—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station
    • H04B7/0613—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission
    • H04B7/0615—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal
    • H04B7/0619—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas at the transmitting station using simultaneous transmission of weighted versions of same signal using feedback from receiving side
    • H04B7/0658—Feedback reduction
    • H04B7/0663—Feedback reduction using vector or matrix manipulations
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L25/00—Baseband systems
    • H04L25/02—Details ; arrangements for supplying electrical power along data transmission lines
    • H04L25/03—Shaping networks in transmitter or receiver, e.g. adaptive shaping networks
    • H04L25/03891—Spatial equalizers
    • H04L25/03898—Spatial equalizers codebook-based design
    • H04L25/03904—Spatial equalizers codebook-based design cooperative design, e.g. exchanging of codebook information between base stations
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04L—TRANSMISSION OF DIGITAL INFORMATION, e.g. TELEGRAPHIC COMMUNICATION
    • H04L25/00—Baseband systems
    • H04L25/02—Details ; arrangements for supplying electrical power along data transmission lines
    • H04L25/03—Shaping networks in transmitter or receiver, e.g. adaptive shaping networks
    • H04L25/03891—Spatial equalizers
    • H04L25/03898—Spatial equalizers codebook-based design
    • H04L25/0391—Spatial equalizers codebook-based design construction details of matrices
    • H04L25/03917—Spatial equalizers codebook-based design construction details of matrices according to the size of the codebook
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B1/00—Details of transmission systems, not covered by a single one of groups H04B3/00 - H04B13/00; Details of transmission systems not characterised by the medium used for transmission
    • H04B1/38—Transceivers, i.e. devices in which transmitter and receiver form a structural unit and in which at least one part is used for functions of transmitting and receiving
    • H04B1/3827—Portable transceivers
    • H04B1/385—Transceivers carried on the body, e.g. in helmets
    • H04B2001/3855—Transceivers carried on the body, e.g. in helmets carried in a belt or harness
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B1/00—Details of transmission systems, not covered by a single one of groups H04B3/00 - H04B13/00; Details of transmission systems not characterised by the medium used for transmission
    • H04B1/38—Transceivers, i.e. devices in which transmitter and receiver form a structural unit and in which at least one part is used for functions of transmitting and receiving
    • H04B1/3827—Portable transceivers
    • H04B1/385—Transceivers carried on the body, e.g. in helmets
    • H04B2001/3861—Transceivers carried on the body, e.g. in helmets carried in a hand or on fingers
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B7/00—Radio transmission systems, i.e. using radiation field
    • H04B7/02—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas
    • H04B7/04—Diversity systems; Multi-antenna system, i.e. transmission or reception using multiple antennas using two or more spaced independent antennas
    • H04B7/0413—MIMO systems
    • H04B7/0456—Selection of precoding matrices or codebooks, e.g. using matrices antenna weighting
    • H04B7/046—Selection of precoding matrices or codebooks, e.g. using matrices antenna weighting taking physical layer constraints into account
    • H04B7/0469—Selection of precoding matrices or codebooks, e.g. using matrices antenna weighting taking physical layer constraints into account taking special antenna structures, e.g. cross polarized antennas into account
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W88/00—Devices specially adapted for wireless communication networks, e.g. terminals, base stations or access point devices
    • H04W88/02—Terminal devices
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W88/00—Devices specially adapted for wireless communication networks, e.g. terminals, base stations or access point devices
    • H04W88/08—Access point devices

Landscapes

  • Engineering & Computer Science (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Signal Processing (AREA)
  • Physics & Mathematics (AREA)
  • Mathematical Physics (AREA)
  • Power Engineering (AREA)
  • Radio Transmission System (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

1. Способ генерации кодовой книги в системе беспроводной связи со множеством антенных решеток, содержащий этапы, на которых:обеспечивают основную кодовую книгу, которая содержит множество матриц предварительного кодирования; иназначают сдвиги фазы определенным матрицам предварительного кодирования в основной кодовой книге для формирования кодовой книги со сдвигом фазы.2. Способ генерации кодовой книги по п.1, в котором этап назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге дополнительно содержит этапы, на которых:определяют в основной кодовой книге пару матриц предварительного кодирования, имеющих высокую корреляцию; иназначают сдвиг фазы двум матрицам предварительного кодирования, содержащимся в данной паре матриц предварительного кодирования, согласно корреляции между двумя матрицами предварительного кодирования, так что чем выше корреляция между двумя матрицами предварительного кодирования, тем больше назначенный сдвиг фазы.3. Способ генерации кодовой книги по п.2, в котором множество антенных решеток расположено в различных базовых станциях, соответственно.4. Способ генерации кодовой книги по п.3, в котором каждая из антенных решеток содержит одинаковое количество антенн, и основная кодовая книга используется для первой антенной решетки, расположенной в первой базовой станции, в то время как кодовая книга со сдвигом фазы используется для других антенных решеток, расположенных в других базовых станциях.5. Способ генерации кодовой книги по п.4, в котором каждая из антенных решеток содержит две антенны, и основной кодовой книгой является кодовая к

Claims (65)

1. Способ генерации кодовой книги в системе беспроводной связи со множеством антенных решеток, содержащий этапы, на которых:
обеспечивают основную кодовую книгу, которая содержит множество матриц предварительного кодирования; и
назначают сдвиги фазы определенным матрицам предварительного кодирования в основной кодовой книге для формирования кодовой книги со сдвигом фазы.
2. Способ генерации кодовой книги по п.1, в котором этап назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге дополнительно содержит этапы, на которых:
определяют в основной кодовой книге пару матриц предварительного кодирования, имеющих высокую корреляцию; и
назначают сдвиг фазы двум матрицам предварительного кодирования, содержащимся в данной паре матриц предварительного кодирования, согласно корреляции между двумя матрицами предварительного кодирования, так что чем выше корреляция между двумя матрицами предварительного кодирования, тем больше назначенный сдвиг фазы.
3. Способ генерации кодовой книги по п.2, в котором множество антенных решеток расположено в различных базовых станциях, соответственно.
4. Способ генерации кодовой книги по п.3, в котором каждая из антенных решеток содержит одинаковое количество антенн, и основная кодовая книга используется для первой антенной решетки, расположенной в первой базовой станции, в то время как кодовая книга со сдвигом фазы используется для других антенных решеток, расположенных в других базовых станциях.
5. Способ генерации кодовой книги по п.4, в котором каждая из антенных решеток содержит две антенны, и основной кодовой книгой является кодовая книга с двумя антеннами, определенная в стандарте LTE версии Rel-8.
6. Способ генерации кодовой книги по п.4, в котором каждая из антенных решеток содержит четыре антенны, и основной кодовой книгой является кодовая книга с четырьмя антеннами, определенная в стандарте LTE версии Rel-8.
7. Способ генерации кодовой книги по п.3, в котором первая антенная решетка, расположенная в первой базовой станции, содержит две антенны, в то время как все другие антенные решетки, расположенные в других базовых станциях, содержат четыре антенны,
причем кодовая книга с двумя антеннами, определенная в стандарте LTE версии Rel-8, используется для первой антенной решетки, основной кодовой книгой является кодовая книга с четырьмя антеннами, определенная в стандарте LTE версии Rel-8, и кодовая книга со сдвигом фазы, сгенерированная из основной кодовой книги, используется для других антенных решеток.
8. Способ генерации кодовой книги по п.3, в котором первая антенная решетка, расположенная в первой базовой станции, содержит четыре антенны, в то время как все другие антенные решетки, расположенные в других базовых станциях, содержат две антенны,
причем кодовая книга с четырьмя антеннами, определенная в стандарте LTE версии Rel-8, используется для первой антенной решетки, основной кодовой книгой является кодовая книга с двумя антеннами, определенная в стандарте LTE версии Rel-8, и кодовая книга со сдвигом фазы, сгенерированная из основной кодовой книги, используется для других антенных решеток.
9. Способ генерации кодовой книги по п.2, в котором множество антенных решеток расположено в той же самой базовой станции.
10. Способ генерации кодовой книги по п.9, в котором множество антенных решеток составляют восемь антенн с двойной поляризацией, и каждая из антенных решеток содержит четыре антенны, имеющие одинаковую характеристику поляризации восьми антенн с двойной поляризацией.
11. Способ генерации кодовой книги по п.10, в котором основная кодовая книга используется для одной из антенных решеток, которая содержит четыре антенны, имеющие первую одинаковую характеристику поляризации, в то время как кодовая книга со сдвигом фазы используется для другой антенной решетки, которая содержит четыре антенны, имеющие вторую одинаковую характеристику поляризации.
12. Способ генерации кодовой книги по п.11, в котором основной кодовой книгой является основанная на дискретном преобразовании Фурье трехбитовая кодовая книга с четырьмя антеннами.
13. Способ генерации кодовой книги по п.12, в котором основной кодовой книгой является
Figure 00000001
и кодовой книгой со сдвигом фазы является
Figure 00000002
14. Способ генерации кодовой книги по п.11, в котором основной кодовой книгой является
Figure 00000003

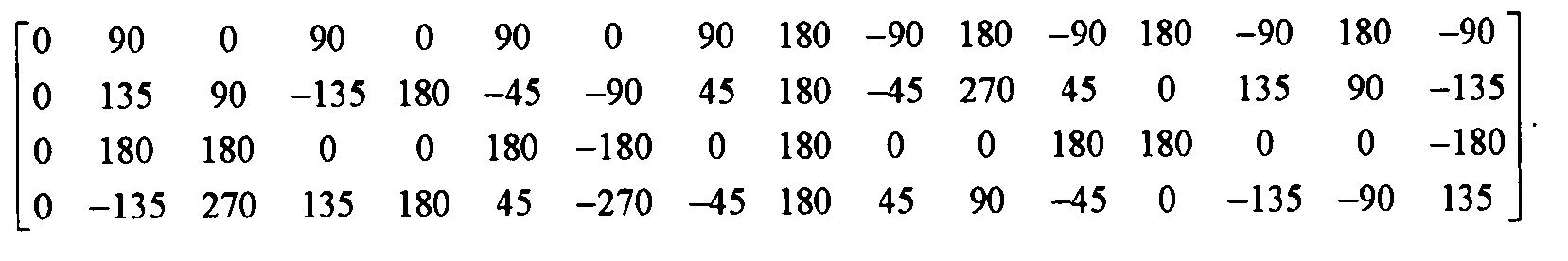

и кодовой книгой со сдвигом фазы является
Figure 00000004
15. Способ генерации кодовой книги по п.11, в котором основной кодовой книгой является кодовая книга с четырьмя антеннами, определенная в стандарте LTE версии Rel-8.
16. Способ генерации кодовой книги по п.15, в котором основной кодовой книгой является
Figure 00000005

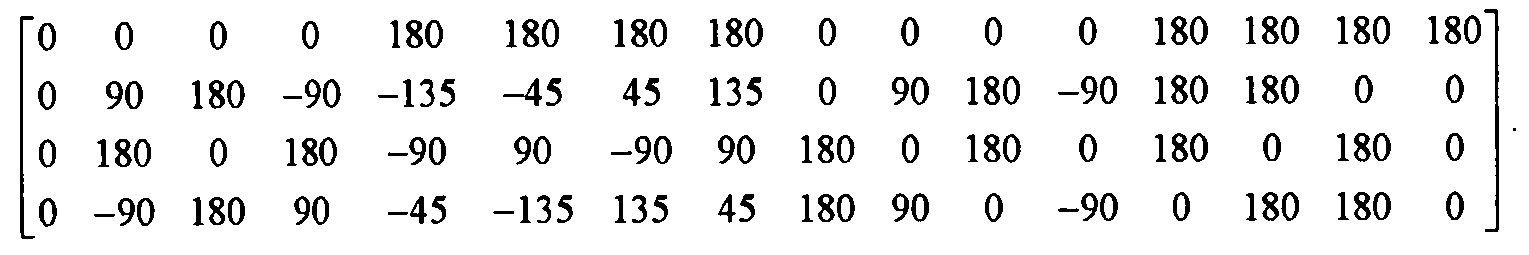

и сгенерированной кодовой книгой является
Figure 00000006
17. Способ генерации кодовой книги по любому из пп.11-16, в котором основную кодовую книгу и кодовую книгу со сдвигом фазы, сгенерированную из основной кодовой книги, объединяют по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
18. Способ генерации кодовой книги по п.1, в котором основная кодовая книга содержит два набора матриц предварительного кодирования, и соответствующие матрицы предварительного кодирования в каждом наборе матриц предварительного кодирования ортогональны друг другу, данный способ содержит этапы, на которых:
получают матрицы, ортогональные по меньшей мере с одной матрицей предварительного кодирования во втором наборе матриц предварительного кодирования;
создают матрицу, корреляция которой с одной матрицей предварительного кодирования из первого набора матриц предварительного кодирования является самой высокой среди полученных матриц, чтобы она стала новой матрицей предварительного кодирования;
генерируют другие новые матрицы предварительного кодирования; и
заменяют матрицы предварительного кодирования новыми матрицами предварительного кодирования, соответственно, для формирования новой основной кодовой книги.
19. Способ генерации кодовой книги по п.18, в котором этап генерации других новых матриц предварительного кодирования включает в себя этапы, на которых:
повторяют операции генерации новой матрицы предварительного кодирования по отношению к другим матрицам предварительного кодирования, отличным от этой матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, или умножают другие матрицы предварительного кодирования, отличные от этой матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, на новую матрицу предварительного кодирования, соответственно.
20. Способ генерации кодовой книги по п.18, в котором этап получения матрицы, ортогональной по меньшей мере с одной матрицей предварительного кодирования во втором наборе матриц предварительного кодирования, включает в себя этап, на котором: вычисляют линейные комбинации по меньшей мере двух матриц предварительного кодирования из второго набора матриц предварительного кодирования.
21. Способ генерации кодовой книги по п.18, дополнительно содержащий этапы, на которых:
объединяют основную кодовую книгу и новую основную кодовую книгу по направлению строк для формирования расширенной кодовой книги; и
назначают сдвиги фазы матрицам предварительного кодирования в расширенной кодовой книге для формирования кодовой книги со сдвигом фазы.
22. Способ генерации кодовой книги по п.21, дополнительно содержащий этап, на котором:
объединяют расширенную кодовую книгу и сгенерированную кодовую книгу со сдвигом фазы по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
23. Система беспроводной связи, использующая множество кодовых книг для осуществления связи, причем упомянутая система беспроводной связи включает в себя множество базовых станций и терминалов, выполняющих передачу CoMP (скоординированную многоточечную передачу) по нисходящей линии связи, при этом каждая из множества базовых станций сконфигурирована с одной антенной решеткой, и множество антенных решеток, сконфигурированных во множестве базовых станций, соответствуют множеству кодовых книг, соответственно,
причем упомянутая базовая станция содержит:
блок приема информации обратной связи, который принимает информацию, передаваемую обратно от терминала;
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет основную кодовую книгу и кодовую книгу со сдвигом фазы; и
блок отправителя, который предварительно кодирует данные, которые будут передавать, и отправляет предварительно закодированные данные в терминал через антенную решетку, сконфигурированную в базовой станции,
причем упомянутый терминал содержит:
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет основную кодовую книгу и кодовую книгу со сдвигом фазы; и
блок передачи информации обратной связи, который передает обратно индексы, идентифицирующие матрицы предварительного кодирования, в основной кодовой книге и в кодовой книге со сдвигом фазы к множеству антенных решеток во множестве базовых станций.
24. Система беспроводной связи, использующая кодовую книгу для осуществления связи, причем упомянутая система беспроводной связи включает в себя базовую станцию и терминал, при этом базовая станция сконфигурирована с двумя антенными решетками,
причем упомянутая базовая станция содержит:
блок приема информации обратной связи, который принимает информацию, передаваемую обратно от терминала;
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет кодовую книгу, полученную с помощью объединения основной кодовой книги и кодовой книги со сдвигом фазы, причем упомянутые две антенные решетки соответствуют основной кодовой книге и кодовой книге со сдвигом фазы, соответственно; и
блок отправителя, который предварительно кодирует данные, которые будут передавать, и отправляет предварительно закодированные данные в терминал через антенные решетки,
причем упомянутый терминал содержит:
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет основную кодовую книгу и кодовую книгу со сдвигом фазы; и
блок передачи информации обратной связи, который передает обратно индексы, идентифицирующие матрицы предварительного кодирования, в основной кодовой книге и в кодовой книге со сдвигом фазы, к антенным решеткам в базовой станции.
25. Базовая станция для выполнения передачи CoMP по нисходящей линии связи, содержащая:
блок приема информации обратной связи, который принимает информацию, передаваемую обратно от терминала;
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет основную кодовую книгу и кодовую книгу со сдвигом фазы; и
блок отправителя, который предварительно кодирует данные, которые будут передавать, и отправляет предварительно закодированные данные в терминал через антенную решетку базовой станции.
26. Базовая станция по п.25, в которой блок хранения кодовой книги дополнительно содержит:
блок определения корреляции, который определяет в основной кодовой книге пары матриц предварительного кодирования, имеющие высокую корреляцию; и
блок назначения сдвига фазы, который назначает сдвиг фазы двум матрицам предварительного кодирования, содержащимся в паре матриц предварительного кодирования согласно корреляции между двумя матрицами предварительного кодирования, так что чем выше корреляция между двумя матрицами предварительного кодирования, тем больше назначенный сдвиг фазы.
27. Базовая станция по п.26, в которой антенные решетки в каждой из базовых станций, выполняющих передачу CoMP по нисходящей линии связи, содержат одинаковое количество антенн, и основная кодовая книга используется для первой антенной решетки в первой базовой станции, в то время как кодовая книга со сдвигом фазы используется для других антенных решеток в других базовых станциях.
28. Базовая станция, использующая кодовую книгу для осуществления связи, причем упомянутая базовая станция сконфигурирована с двумя антенными решетками, упомянутая базовая станция содержит:
блок приема информации обратной связи, который принимает информацию, передаваемую обратно от терминала;
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет кодовую книгу, полученную с помощью объединения основной кодовой книги и кодовой книги со сдвигом фазы, причем упомянутые две антенные решетки соответствуют основной кодовой книге и кодовой книге со сдвигом фазы, соответственно; и
блок отправителя, который предварительно кодирует данные, которые будут передавать, и отправляет предварительно закодированные данные в терминал через антенные решетки.
29. Базовая станция по п.28, в которой два антенной решетки составляют восемь антенн с двойной поляризацией, и каждая из антенных решеток содержит четыре антенны, имеющие одинаковую характеристику поляризации восьми антенн с двойной поляризацией.
30. Базовая станция по п.29, в которой основная кодовая книга используется для одной из антенных решеток, которая содержит четыре антенны, имеющие первую одинаковую характеристику поляризации, в то время как кодовая книга со сдвигом фазы используется для других антенных решеток, которые содержат четыре антенны, имеющие вторую одинаковую характеристику поляризации.
31. Базовая станция по п.30, в которой основной кодовой книгой является
Figure 00000007
и кодовой книгой со сдвигом фазы является
Figure 00000008
32. Базовая станция по любому из пп.29-31, в которой блок хранения кодовой книги предварительно сохраняет кодовую книгу, полученную с помощью объединения по направлению столбцов основной кодовой книги и кодовой книги со сдвигом фазы, в качестве кодовой книги для восьми антенн с двойной поляризацией.
33. Базовая станция по п.28, основная кодовая книга содержит два набора матриц предварительного кодирования, причем соответствующие матрицы предварительного кодирования в каждом наборе матриц предварительного кодирования ортогональны друг другу, причем
блок хранения кодовой книги получает матрицы, ортогональные по меньшей мере с одной матрицей предварительного кодирования во втором наборе матриц предварительного кодирования, создает матрицу, корреляция которой с одной матрицей предварительного кодирования из первого набора матриц предварительного кодирования является самой высокой среди полученных матриц, чтобы она стала новой матрицей предварительного кодирования, генерирует другие новые матрицы предварительного кодирования и заменяет матрицы предварительного кодирования новыми матрицами предварительного кодирования, соответственно, для формирования новой основной кодовой книги.
34. Базовая станция по п.33, в которой блок хранения кодовой книги генерирует другие новые матрицы предварительного кодирования, повторяя операцию генерации новой матрицы предварительного кодирования по отношению к другим матрицам предварительного кодирования, отличным от матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, или умножая другие матрицы предварительного кодирования, отличные от матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, на новую матрицу предварительного кодирования, соответственно.
35. Базовая станция по п.33, в которой блок хранения кодовой книги вычисляет линейные комбинации по меньшей мере двух матриц предварительного кодирования из второго набора матриц предварительного кодирования, в качестве матрицы, ортогональной по меньшей мере с одной матрицей предварительного кодирования из второго набора матриц предварительного кодирования.
36. Базовая станция по п.33, в которой блок хранения кодовой книги объединяет основную кодовую книгу и новую основную кодовую книгу по направлению строк для формирования расширенной кодовой книги и назначает сдвиги фазы матрицам предварительного кодирования в расширенной кодовой книге для формирования кодовой книги со сдвигом фазы.
37. Базовая станция по п.36, в которой блок хранения кодовой книги объединяет расширенную кодовую книгу и сгенерированную кодовую книгу со сдвигом фазы по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
38. Беспроводной терминал, содержащий:
блок хранения кодовой книги, который формирует кодовую книгу со сдвигом фазы с помощью назначения сдвигов фазы определенным матрицам предварительного кодирования в основной кодовой книге или предварительно сохраняет основную кодовую книгу и кодовую книгу со сдвигом фазы; и
блок передачи информации обратной связи, который передает обратно индексы, идентифицирующие матрицы предварительного кодирования в основной кодовой книге и в кодовой книге со сдвигом фазы, к антенным решеткам на стороне базовых станций.
39. Беспроводной терминал по п.38, в котором блок хранения кодовой книги дополнительно содержит:
блок определения корреляции, который определяет в основной кодовой книге пару матриц предварительного кодирования, имеющих высокую корреляцию; и
блок назначения сдвига фазы, который назначает сдвиг фазы двум матрицам предварительного кодирования, содержавшемся в паре матриц предварительного кодирования, согласно корреляции между двумя матрицами предварительного кодирования, так что чем выше корреляция между двумя матрицами предварительного кодирования, тем больше назначенный сдвиг фазы.
40. Беспроводной терминал по п.39, в котором все соответствующие базовые станции на стороне базовых станций сконфигурированы с одной антенной решеткой, блок передачи информации обратной связи передает обратно индекс, идентифицирующий матрицу предварительного кодирования в основной кодовой книге, к первой антенной решетке в первой базовой станции на стороне базовых станций, и передает обратно индексы, идентифицирующие матрицы предварительного кодирования в кодовой книге со сдвигом фазы, к другим антенным решеткам в других базовых станциях, отличных от первой базовой станции, на стороне базовых станций.
41. Беспроводной терминал по п.39,
в котором на стороне базовых станций содержится одна базовая станция, и базовая станция сконфигурирована с восьмью антеннами с двойной поляризацией,
причем блок передачи информации обратной связи передает обратно индекс, идентифицирующий матрицу предварительного кодирования в основной кодовой книге, к первой антенной решетке, состоящей из четырех антенн, имеющих первую одинаковую характеристику поляризации, среди восьми антенн с двойной поляризацией, или передает обратно индекс, идентифицирующий матрицу предварительного кодирования в кодовой книге со сдвигом фазы, ко второй антенной решетке, состоящей из четырех антенн, имеющих вторую одинаковую характеристику поляризации, среди восьми антенн с двойной поляризацией.
42. Беспроводной терминал по п.41, в котором основной кодовой книгой является
Figure 00000009
и кодовой книгой со сдвигом фазы является
Figure 00000010
43. Беспроводной терминал по любому из пп.41-42, в котором основную кодовую книгу и кодовую книгу со сдвигом фазы, сгенерированную из основной кодовой книги, объединяют по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
44. Беспроводной терминал по п.38, в котором основная кодовая книга содержит два набора матриц предварительного кодирования, и соответствующие матрицы предварительного кодирования в каждом наборе матриц предварительного кодирования ортогональны друг другу,
причем блок хранения кодовой книги получает матрицы, ортогональные по меньшей мере с одной матрицей предварительного кодирования во втором наборе матриц предварительного кодирования, назначает матрицу, корреляция которой с одной матрицей предварительного кодирования из первого набора матриц предварительного кодирования является самой высокой среди полученных матриц, новой матрицей предварительного кодирования, генерирует другие новые матрицы предварительного кодирования, и заменяет матрицы предварительного кодирования новыми матрицами предварительного кодирования, соответственно, для формирования новой основной кодовой книги.
45. Беспроводной терминал по п.44, в котором блок хранения кодовой книги генерирует другие новые матрицы предварительного кодирования, повторяя операцию генерации новой матрицы предварительного кодирования по отношению к другим матрицам предварительного кодирования, отличным от матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, или умножая другие матрицы предварительного кодирования, отличные от матрицы предварительного кодирования в первом наборе матриц предварительного кодирования, на новую матрицу предварительного кодирования, соответственно.
46. Беспроводной терминал по п.44, в котором блок хранения кодовой книги вычисляет линейные комбинации по меньшей мере двух матриц предварительного кодирования из второго набора матриц предварительного кодирования в качестве матриц, ортогональных по меньшей мере с одной матрицей предварительного кодирования из второго набора матриц предварительного кодирования.
47. Беспроводной терминал по п.44, в котором блок хранения кодовой книги объединяет основную кодовую книгу и новую основную кодовую книгу по направлению строк для формирования расширенной кодовой книги и назначает сдвиги фазы матрицам предварительного кодирования в расширенной кодовой книге для формирования кодовой книги со сдвигом фазы.
48. Беспроводной терминал по п.47, в котором блок хранения кодовой книги объединяет расширенную кодовую книгу и сгенерированную кодовую книгу со сдвигом фазы по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
49. Способ генерации кодовой книги в системе беспроводной связи со множеством антенных решеток, содержащий этапы, на которых:
обеспечивают основную кодовую книгу, которая содержит два набора основных векторов, соответствующих основным векторам из каждого набора основных векторов, ортогональных друг другу;
получают векторы, ортогональные по меньшей мере с одним основным вектором во втором наборе основных векторов;
создают вектор, корреляция которого с одним основным вектором из первого набора основных векторов является самой высокой среди полученных векторов, так, чтобы он стал новым основным вектором;
генерируют другие новые основные векторы; и
заменяют основные векторы новыми основными векторами, соответственно, для формирования новой основной кодовой книги.
50. Способ генерации кодовой книги по п.49, в котором этап генерации других новых основных векторов содержит этап, на котором:
повторяют операцию генерации нового основного вектора по отношению к другим основным векторам, отличным от одного основного вектора в первом наборе основных векторов, или умножают другие основные векторы, отличные от одного основного вектора в первом наборе основных векторов, на новый основной вектор, соответственно.
51. Способ генерации кодовой книги по п.49, в котором этап получения векторов, ортогональных по меньшей мере с одним основным вектором во втором наборе основных векторов, содержит этап, на котором:
вычисляют линейные комбинации по меньшей мере двух основных векторов из второго набора основных векторов.
52. Способ генерации кодовой книги по п.49, дополнительно содержащий этапы, на которых:
объединяют основную кодовую книгу и новую основную кодовую книгу по направлению строк для формирования расширенной кодовой книги; и
назначают сдвиги фазы основным векторам в расширенной кодовой книге для формирования кодовой книги со сдвигом фазы.
53. Способ генерации кодовой книги по п.49, в котором множество антенных решеток - это восемь антенн с двойной поляризацией, и каждая из антенных решеток содержит четыре антенны, имеющие одинаковую характеристику поляризации восьми антенн с двойной поляризацией, данный способ дополнительно содержит этап объединения расширенной кодовой книги и сгенерированной кодовой книги со сдвигом фазы по направлению столбцов в одну кодовую книгу в качестве кодовой книги для восьми антенн с двойной поляризацией.
54. Способ генерации кодовой книги в системе беспроводной связи, содержащий:
этап установки для установки основной кодовой книги, содержащей множество основных векторов, которые сгруппированы во множество наборов, причем соответствующие основные векторы в каждом наборе основных векторов ортогональны друг другу;
этап вычисления для вычисления нового основного вектора, соответствующего одному основному вектору в одном наборе из множества наборов основных векторов, так, чтобы новый основной вектор был равен другому основному вектору в других наборах основных векторов, отличных от этого набора основных векторов, и повторения этапа вычисления для получения множества новых основных векторов, соответствующих множеству основных векторов; и
этап генерации для генерации новой основной кодовой книги, используя соответствующие новые основные векторы.
55. Способ по п.54, в котором множество основных векторов в основной кодовой книге - wm, и значения разницы между направлениями основных векторов wm и wm+n равны n раз 11,25° последовательно, где m и n - целые или вещественные числа.
56. Способ по п.55, в котором полученные новые основные векторы w'm, направления которых отличаются от соответствующих основных векторов wm, причем w'm=wm+n.
57. Способ по п.56, в котором форма вектора предварительного кодирования ранга 2 в новой основной кодовой книге [ w m w ' m w m − w ' m ]
Figure 00000011
 и/или [ w m w ' m j w m − j w ' m ]
Figure 00000012
 , причем [ w m w m ]
Figure 00000013
 и [ w ' m − w ' m ]
Figure 00000014
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно, [ w m j w m ]
Figure 00000015
 и [ w ' m − j w ' m ]
Figure 00000016
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно.
58. Базовая станция для осуществления связи с использованием кодовой книги, причем упомянутая базовая станция содержит:
блок приема информации обратной связи для приема информации, передаваемой обратно от терминала;
блок хранения кодовой книги для хранения основной кодовой книги и/или новой основной кодовой книги, причем упомянутая основная кодовая книга содержит множество основных векторов, которые сгруппированы во множество наборов, при этом соответствующие основные векторы в каждом наборе основных векторов ортогональны друг другу, а новую основную кодовую книгу получают при помощи того, что: вычисляют новый основной вектор, соответствующий одному основному вектору в одном наборе из множества наборов основных векторов, так, чтобы новый основной вектор был равен другому основному вектору в других наборах основных векторов, отличных от этого набора основных векторов, и повторяют вышеупомянутую операцию для получения множества новых основных векторов, соответствующих множеству основных векторов, и генерируют новую основную кодовую книгу, используя соответствующие новые основные векторы; и
блок отправителя для предварительного кодирования данных, которые будут передавать, используя основную кодовую книгу и/или новую основную кодовую книгу, основываясь на информации, передаваемой обратно от терминала, и для отправки предварительно закодированных данных в терминал через антенную решетку.
59. Базовая станция по п.58, в которой множество основных векторов в основной кодовой книге - wm, и значения разницы между направлениями основных векторов wm и wm+n равны n раз по 11,25° последовательно, где m и n - целые или вещественные числа.
60. Базовая станция по п.59, в которой полученные новые основные векторы - w'm, направления которых отличаются от соответствующих основных векторов wm, причем w'm=wm+n.
61. Базовая станция по п.60, в которой формой вектора предварительного кодирования ранга 2 в новой основной кодовой книге является [ w m w ' m w m − w ' m ]
Figure 00000011
 и/или [ w m w ' m j w m − j w ' m ]
Figure 00000012
 , причем [ w m w m ]
Figure 00000013
 и [ w ' m − w ' m ]
Figure 00000014
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно, [ w m j w m ]
Figure 00000015
 и [ w ' m − j w ' m ]
Figure 00000016
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно.
62. Терминал для осуществления связи с использованием кодовой книги, причем упомянутый терминал содержит:
блок хранения кодовой книги для хранения основной кодовой книги и/или новой основной кодовой книги, причем основная кодовая книга содержит множество основных векторов, которые сгруппированы во множество наборов, при этом соответствующие основные векторы в каждом наборе основных векторов ортогональны друг другу, а новую основную кодовую книгу получают при помощи того, что: вычисляют новый основной вектор, соответствующий одному основному вектору в одном наборе из множества наборов основных векторов, так, чтобы новый основной вектор был равен другому основному вектору в других наборах основных векторов, отличных от этого набора основных векторов, и повторяют вышеупомянутую операцию для получения множества новых основных векторов, соответствующих множеству основных векторов, и генерируют новую основную кодовую книгу, используя соответствующие новые основные векторы; и
блок передачи информации обратной связи для обратной передачи к базовой станции индексов, идентифицирующих матрицы предварительного кодирования в основной кодовой книге и/или в новой основной кодовой книге.
63. Терминал по п.62, в котором множество основных векторов в основной кодовой книге - wm, и значения разницы между направлениями основных векторов wm и wm+n равны n раз по 11,25° последовательно, где m и n - целые или вещественные числа.
64. Терминал по п.63, в котором полученные новые основные векторы - w'm, направления которых отличаются от соответствующих основных векторов wm, причем w'm=wm+n.
65. Терминал по п.64, в котором формой вектора предварительного кодирования ранга 2 в новой основной кодовой книге является [ w m w ' m w m − w ' m ]
Figure 00000011
 и/или [ w m w ' m j w m − j w ' m ]
Figure 00000012
 , причем [ w m w m ]
Figure 00000013
 и [ w ' m − w ' m ]
Figure 00000014
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно, [ w m j w m ]
Figure 00000015
 и [ w ' m − j w ' m ]
Figure 00000016
 используются для предварительного кодирования сигналов на различных уровнях, передаваемых от базовой станции, соответственно.
RU2012139265/08A 2010-03-16 2011-03-15 Система беспроводной связи, базовая станция, терминал и способ генерации кодовой книги RU2557462C2 (ru)

Applications Claiming Priority (5)

Application Number Priority Date Filing Date Title
CN201010125169 2010-03-16
CN201010125169.1 2010-03-16
CN201010164379.1 2010-05-06
CN2010101643791A CN102195760A (zh) 2010-03-16 2010-05-06 无线通信系统、基站、终端及码本生成方法
PCT/CN2011/071812 WO2011113344A1 (en) 2010-03-16 2011-03-15 Wireless communication system, base station, terminal and method of generating codebook

Publications (2)

Publication Number Publication Date
RU2012139265A true RU2012139265A (ru) 2014-04-27
RU2557462C2 RU2557462C2 (ru) 2015-07-20

Family

ID=44603189

Family Applications (1)

Application Number Title Priority Date Filing Date
RU2012139265/08A RU2557462C2 (ru) 2010-03-16 2011-03-15 Система беспроводной связи, базовая станция, терминал и способ генерации кодовой книги

Country Status (9)

Country Link
US (10) US8798195B2 (ru)
EP (2) EP3917028A1 (ru)
JP (4) JP5404940B2 (ru)
KR (3) KR101819872B1 (ru)
CN (4) CN102195760A (ru)
BR (1) BR112012023249B1 (ru)
MX (1) MX2012010508A (ru)
RU (1) RU2557462C2 (ru)
WO (1) WO2011113344A1 (ru)

Families Citing this family (33)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN102195760A (zh) 2010-03-16 2011-09-21 松下电器产业株式会社 无线通信系统、基站、终端及码本生成方法
CN102761354B (zh) * 2011-04-28 2015-02-18 上海贝尔股份有限公司 在网络设备中生成码本和相关数据的方法及装置
CN103843271B (zh) * 2011-06-24 2016-11-09 太阳专利托管公司 发送装置、发送方法、接收装置及接收方法
CN102857285B (zh) * 2011-06-30 2017-11-03 中兴通讯股份有限公司 信道信息反馈方法及装置
CN104272622B (zh) 2012-05-22 2018-04-06 太阳专利托管公司 发送方法、接收方法、发送装置及接收装置
CN103546260B (zh) * 2012-07-10 2017-04-19 华为技术有限公司 一种多射频拉远单元共小区协作多点传输的方法及装置
CN104662811B (zh) * 2012-09-18 2018-05-01 Lg电子株式会社 在多天线无线通信系统中发送有效反馈的方法及其设备
JP5866722B2 (ja) * 2013-03-07 2016-02-17 日本電気株式会社 コードブック構造
US9755716B2 (en) 2013-03-07 2017-09-05 Nec Corporation Codebook construction
US9401749B2 (en) * 2013-03-08 2016-07-26 Google Technology Holdings LLC Method for codebook enhancement for multi-user multiple-input multiple-output systems
CN108322244B (zh) * 2013-03-08 2021-08-31 华为技术有限公司 预编码矩阵指示的反馈方法、接收端和发射端
JP6101580B2 (ja) * 2013-06-26 2017-03-22 京セラ株式会社 移動通信システム、ユーザ端末、及び通信制御方法
CN105766056B (zh) * 2013-09-27 2019-09-13 华为技术有限公司 一种数据传输方法和装置
CN106716859A (zh) * 2014-09-25 2017-05-24 株式会社Ntt都科摩 用户装置和基站
CN106603128A (zh) * 2015-10-18 2017-04-26 株式会社Ntt都科摩 生成主码本的配置项的方法和电子设备
CN106936486B (zh) * 2015-12-30 2020-07-21 电信科学技术研究院 一种csi反馈方法及装置
CN107888246B (zh) * 2016-09-29 2023-04-28 华为技术有限公司 基于码本的信道状态信息反馈方法及设备
CN108288987B (zh) * 2017-01-07 2021-10-01 华为技术有限公司 一种发射分集的方法、终端和基站
CA3056153C (en) * 2017-03-14 2022-12-06 Guangdong Oppo Mobile Telecommunications Corp., Ltd. Uplink signal transmission method and related device
JP6857538B2 (ja) * 2017-04-14 2021-04-14 株式会社Ｎｔｔドコモ 無線基地局
CN111034062A (zh) * 2017-06-23 2020-04-17 株式会社Ntt都科摩 用户终端以及无线通信方法
CN109314563B (zh) * 2018-02-24 2021-08-31 香港应用科技研究院有限公司 用于确定mimo无线通信系统中的csi的方法和装置
WO2020000273A1 (zh) * 2018-06-27 2020-01-02 华为技术有限公司 一种数据传输方法及装置
CN110752450B (zh) * 2018-07-23 2021-08-24 京信通信技术(广州)有限公司 低互耦的多系统共体天线
DE102019129730A1 (de) 2018-11-28 2020-05-28 Samsung Electronics Co., Ltd. Drahtlos-Kommunikationsvorrichtung, welche konfiguriert ist, um eine Strahl-Sweep-Operation durchzuführen und Verfahren zum Betreiben derselben
KR102165611B1 (ko) * 2018-12-12 2020-10-14 연세대학교 산학협력단 Swipt 시스템을 위한 코드북 생성 장치 및 방법
CA3130222C (en) 2019-02-15 2024-03-12 Zte Corporation Channel state information feedback in wireless communication
EP4097850A4 (en) * 2020-01-31 2023-11-01 QUALCOMM Incorporated CO-PHASING FACTOR DISPLAY IN DOWNLINK CONTROL INFORMATION
US12483301B2 (en) 2021-02-24 2025-11-25 Google Llc Dynamic codebooks for active coordination sets
US11997108B1 (en) * 2021-03-05 2024-05-28 Professional Credentials Exchange LLC Systems and methods for providing consensus sourced verification
CN116131890A (zh) * 2021-11-12 2023-05-16 中国移动通信有限公司研究院 相位配置方法、装置、设备及存储介质
CN116170041A (zh) * 2021-11-25 2023-05-26 中兴通讯股份有限公司 一种波束调控方法、电子设备和存储介质
CN114090071A (zh) * 2021-11-29 2022-02-25 重庆金康赛力斯新能源汽车设计院有限公司 一种基于matlab的simulink模型说明书生成方法

Family Cites Families (29)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US5734962A (en) * 1996-07-17 1998-03-31 General Electric Company Satellite communications system utilizing parallel concatenated coding
US6185440B1 (en) * 1997-12-10 2001-02-06 Arraycomm, Inc. Method for sequentially transmitting a downlink signal from a communication station that has an antenna array to achieve an omnidirectional radiation
KR100316777B1 (ko) * 1999-08-24 2001-12-12 윤종용 차세대 이동 통신 시스템에서의 폐쇄 루프 전송 안테나 다이버시티 방법 및 이를 위한 기지국 장치 및 이동국 장치
JP4187377B2 (ja) * 2000-02-23 2008-11-26 富士通株式会社 無線送受信機及び電波放射方向制御方法
US7035343B2 (en) * 2002-01-31 2006-04-25 Qualcomm Inc. Closed loop transmit diversity antenna verification using trellis decoding
WO2003084076A1 (en) * 2002-04-02 2003-10-09 Nokia Corporation Coding transform coefficients in image / video encoder and/or decoders
US7139328B2 (en) * 2004-11-04 2006-11-21 Motorola, Inc. Method and apparatus for closed loop data transmission
EP1843499B1 (en) * 2005-01-17 2018-04-18 Sharp Kabushiki Kaisha Stable transmission and reliable reception of plurality of signal streams in a MIMO communication system
CN100374149C (zh) 2006-02-17 2008-03-12 徐樊 治疗支气管炎和扁桃体炎的中药制剂
KR20080040543A (ko) * 2006-11-02 2008-05-08 엘지전자 주식회사 위상천이 기반 프리코딩을 이용한 데이터 전송 방법 및이를 지원하는 송수신기
CN101345530B (zh) * 2007-07-11 2010-09-15 华为技术有限公司 一种矢量量化方法及矢量量化器
EP2048787A4 (en) 2006-12-05 2009-07-01 Huawei Tech Co Ltd METHOD AND DEVICE FOR QUANTIFYING VECTORS
WO2008086239A1 (en) * 2007-01-04 2008-07-17 Texas Instruments Incorporated Precoding codebook for mimo systems
US8780771B2 (en) * 2007-02-06 2014-07-15 Qualcomm Incorporated Cyclic delay diversity and precoding for wireless communication
KR20080076683A (ko) * 2007-02-14 2008-08-20 엘지전자 주식회사 위상천이 기반의 프리코딩 방법 및 이를 지원하는 송수신기
KR101285595B1 (ko) 2007-03-16 2013-07-15 퍼듀 리서치 파운데이션 다중 입출력 시스템을 위한 프리코딩 행렬 코드북 생성장치 및 그 방법
US8259824B2 (en) 2007-05-23 2012-09-04 Texas Instruments Incorporated Nested precoding codebook structures for MIMO systems
US8325839B2 (en) 2007-06-26 2012-12-04 Samsung Electronics Co., Ltd. Simple MIMO precoding codebook design for a MIMO wireless communications system
CN101436893B (zh) * 2007-11-13 2013-03-27 中兴通讯股份有限公司 智能天线中抑制干扰的波束赋形装置及方法
KR101481589B1 (ko) 2008-08-25 2015-01-12 엘지전자 주식회사 다중안테나를 갖는 무선 통신 시스템에서 피드백 정보 전송 방법, 데이터 전송 방법 및 데이터 전송 장치
EP2398157B1 (en) * 2009-02-13 2019-04-03 LG Electronics Inc. Data transmission method and apparatus in multiple antenna system
WO2010105415A1 (en) * 2009-03-17 2010-09-23 Huawei Technologies Co., Ltd. Method for generating a codebook
US8325843B2 (en) * 2009-04-08 2012-12-04 Lg Electronics Inc. MIMO codebook generation
US8385968B2 (en) * 2009-09-17 2013-02-26 Electronics And Telecommunications Research Institute Precoding method and apparatus, and precoding control method and apparatus
US20110103493A1 (en) * 2009-11-02 2011-05-05 Futurewei Technologies, Inc. System and Method for Wireless Communications with Adaptive Codebooks
CN102088340B (zh) * 2010-01-11 2013-04-17 电信科学技术研究院 一种多天线系统发送、接收信息的方法及装置
CN102088302B (zh) * 2010-02-08 2015-08-19 电信科学技术研究院 闭环多天线系统发送/接收信息的方法及装置
KR20130009775A (ko) * 2010-02-15 2013-01-23 코닌클리케 필립스 일렉트로닉스 엔.브이. 코드북을 생성하는 방법
CN102195760A (zh) 2010-03-16 2011-09-21 松下电器产业株式会社 无线通信系统、基站、终端及码本生成方法

Also Published As

Publication number Publication date
US11757501B2 (en) 2023-09-12
RU2557462C2 (ru) 2015-07-20
US11101854B2 (en) 2021-08-24
JP2016026442A (ja) 2016-02-12
US20230084236A1 (en) 2023-03-16
JP2015008477A (ja) 2015-01-15
US9813128B2 (en) 2017-11-07
US20200204231A1 (en) 2020-06-25
US10148328B2 (en) 2018-12-04
KR20170023213A (ko) 2017-03-02
US8798195B2 (en) 2014-08-05
US20140307823A1 (en) 2014-10-16
US20130010895A1 (en) 2013-01-10
JP5404940B2 (ja) 2014-02-05
US20210006312A1 (en) 2021-01-07
CN104618001B (zh) 2018-04-20
US20210384947A1 (en) 2021-12-09
WO2011113344A1 (en) 2011-09-22
KR101996680B1 (ko) 2019-07-04
US8995557B2 (en) 2015-03-31
US11528065B2 (en) 2022-12-13
CN106160829A (zh) 2016-11-23
EP2548315B1 (en) 2021-08-25
CN106160829B (zh) 2019-07-12
JP5809334B2 (ja) 2015-11-10
US20150155923A1 (en) 2015-06-04
CN102792608B (zh) 2016-09-14
MX2012010508A (es) 2012-10-09
EP2548315A4 (en) 2017-07-26
EP2548315A1 (en) 2013-01-23
JP2013522988A (ja) 2013-06-13
JP5591992B2 (ja) 2014-09-17
EP3917028A1 (en) 2021-12-01
BR112012023249A8 (pt) 2018-01-02
CN102792608A (zh) 2012-11-21
EP2548315B8 (en) 2021-10-20
BR112012023249A2 (ru) 2017-08-15
US10615857B2 (en) 2020-04-07
US20190089430A1 (en) 2019-03-21
CN102195760A (zh) 2011-09-21
KR101819872B1 (ko) 2018-01-17
JP6083620B2 (ja) 2017-02-22
BR112012023249B1 (pt) 2021-10-13
KR20130016226A (ko) 2013-02-14
US20180083677A1 (en) 2018-03-22
US9602179B2 (en) 2017-03-21
US20170149482A1 (en) 2017-05-25
US10833741B2 (en) 2020-11-10
JP2014030265A (ja) 2014-02-13
KR20190077615A (ko) 2019-07-03
CN104618001A (zh) 2015-05-13

Similar Documents

Publication Publication Date Title
RU2012139265A (ru) Система беспроводной связи, базовая станция, терминал и способ генерации кодовой книги
JP5438829B2 (ja) プリコーディング方法、チャンネル情報フィードバック方法、発信部、受信部、及びプリコーディングコードブックの構造方法
JP5748913B2 (ja) Ｍｕ−ｍｉｍｏ及びｓｕ−ｍｉｍｏシステムのための低複雑性でランク拡張可能なコードブック設計、及びプリコーディング行列フィードバックのサポート方法
JP2013502111A5 (ru)
EP3343791B1 (en) Methods and apparatuses for transmitting coding indication information and determining precoding matrix
WO2019004886A1 (en) CSI FEEDBACK IN SPACE SPACE WITH HIGH SPACE RESOLUTION
CN106160926A (zh) 在多输入多输出系统中反馈信道状态信息的方法和装置
KR20160003201A (ko) 정보 피드백 방법, ue 및 기지국
CN101931512B (zh) 一种信道信息的获取方法及装置
CN103973410A (zh) 信道信息反馈方法及装置、数据传输方法及装置
EP2816768B1 (en) Low complexity and accurate cluster of beams selection

Legal Events

Date Code Title Description
HZ9A Changing address for correspondence with an applicant
PC41 Official registration of the transfer of exclusive right

Effective date: 20161031

PD4A Correction of name of patent owner
PC41 Official registration of the transfer of exclusive right

Effective date: 20210819
