RU2018123722A - Этиленовая сополимерная композиция - Google Patents

Claims (18)

1. Этиленовая сополимерная композиция, содержащая этиленовый сополимер, включающий этиленовый мономер и С6-С10 α-олефиновый сомономер;

при этом этиленовый сополимер характеризуется суммарной плотностью в диапазоне 0,945-0,980 г/см³ и

скоростью течения расплава под нагрузкой 5 кг (СТР₅) в диапазоне 0,10-0,50 г/10 мин;

причем этиленовый сополимер характеризуется уровнем содержания С6-С10 α-олефинового сомономера в диапазоне 1-5% (масс.);

где значение M_x/M_y составляет не менее, чем 14,0 (где M_x/M_y представляет собой молекулярно-массовое распределение, полученное в методе гельпроникающей хроматографии), и

модуль деформационного упрочнения <Gp> этиленового сополимера составляет не менее, чем 53,4,

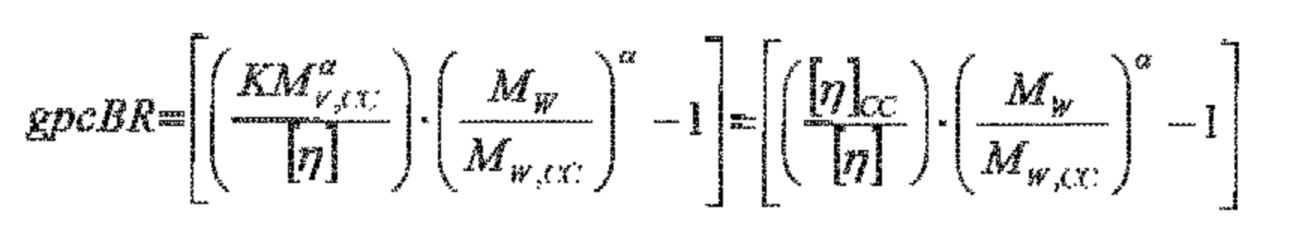

где индекс gpcBR этиленового сополимера находится в диапазоне от 0,20 до 0,80 при представлении в виде

,

где M _{W ,CC}, M _{V ,CC} и [η]_CC представляют собой среднемассовую молекулярную массу, средневязкостную молекулярную массу и характеристическую вязкость, соответственно, полученные при проведении обычного вычисления в методе гельпроникающей хроматографии (ГПХ), в предположении линейности полимера и отсутствия длинно-цепочечных ответвлений (ДЦО), член [η] представляет собой фактическую характеристическую вязкость, которая представляет собой измеренную величину, полученную от работающего в режиме реального времени вискозиметра при проведении вычисления в методе площади под пиком для вискозиметра в целях достижения высокой точности; M_w представляет собой среднемассовую абсолютную молекулярную массу, полученную от СР-детектора также при проведении вычисления в методе площади под СР-пиком в целях достижения высокой точности; и значения параметров Марка-Хувинка α и К составляют, соответственно, 0,725 и 0,0004416 для полиэтилена в 1,2,4-трихлорбензоле (ТСВ) при 160°С.

2. Этиленовая сополимерная композиция по п. 1, где значение М_х/М_у находится в диапазоне от 14,0 до 21, а предпочтительно от 16,0 до 21.

3. Этиленовая сополимерная композиция по любому предшествующему пункту, где модуль деформационного упрочнения <Gp> этиленового сополимера находится в диапазоне от 53,4 до 72,5, а предпочтительно от 58,9 до 72,5.

4. Этиленовая сополимерная композиция по п. 1, где значение gpcBR этиленового сополимера находится в диапазоне от 0,20 до 0,80, предпочтительно от 0,20 до 0,60, более предпочтительно от 0,20 до 0,50.

5. Этиленовая сополимерная композиция по любому предшествующему пункту, где этиленовый сополимер является бимодальным этиленовым сополимером, содержащим этиленовую гомополимерную фракцию, имеющую низкую среднюю молекулярную массу, и этиленовую сополимерную фракцию, имеющую высокую среднюю молекулярную массу.

6. Этиленовая сополимерная композиция по любому предшествующему пункту, где α-олефиновый сомономер выбирают из 1-гексена, 1-октена, 1-децена или их смесей.

7. Этиленовая сополимерная композиция по п. 6, где массовое соотношение между фракцией, имеющей низкую среднюю молекулярную массу, и фракцией, имеющей высокую среднюю молекулярную массу, находится в диапазоне от 35: 65 до 65: 35.

8. Этиленовая сополимерная композиция по любому из пп. 5-7, где бимодальный этиленовый сополимер содержит от 52 до 60% (масс.) этиленовой гомополимерной фракции, имеющей низкую среднюю молекулярную массу, и от 40 до 48% (масс.) этиленовой сополимерной фракции, имеющей высокую среднюю молекулярную массу, и предпочтительно этиленовая гомополимерная фракция, имеющая низкую среднюю молекулярную массу, характеризуется значением СТР₂ в диапазоне от 300 до 600 г/10 мин и плотностью > 0,970 г/см³, а этиленовая сополимерная фракция, имеющая высокую среднюю молекулярную массу, характеризуется значением СТР₅ в диапазоне 0,20-0,25 г/10 мин и плотностью в диапазоне 0,952-0,955 г/см³.

9. Изделие, содержащее полимерную композицию по любому из пп. 1-8.

10. Изделие по п. 9, где изделие представляет собой работающую под давлением или не работающую под давлением трубу.
