Abstract

Изобретение используется в области офтальмологии. Техническим результатом изобретения является уменьшение толщины очков в сложенном виде. Это достигается за счет того, что дужки крепятся к рамке с помощью резинового жгута или спиральной пружины, проходящих через горизонтальный канал, выполненный в верхней части рамки. На рамке имеются также упоры, ограничивающие перемещение дужек относительно рамки. Дужки сужаются от места соединения со жгутом к их концам. 2 з.п.ф-лы, 2 ил.

Description

Изобретение относится к устройствам для коррекции зрения, в частности к оправам очков.

Известна оправа защитных очков, содержащая рамку и шарнирно присоединенные к ней дужки [1].

Недостатком известной оправы является то, что очки с такой оправой в сложенном виде имеют большую толщину, из-за чего для них требуются громоздкие неудобные футляры.

Целью изобретения является уменьшение толщины очков в сложенном виде.

Указанная цель достигается тем, что в известной оправе очков, включающей рамку и дужки, в верхней части рамки выполнен сквозной горизонтальный канал, в котором помещен резиновый жгут, соединенный с концами дужек и прижимающий последние к рамке.

Кроме того, в верхней части рамки имеются упоры, ограничивающие перемещение дужек относительно рамки.

Кроме того, дужки сужаются от места соединения с резиновым жгутом.

Сущность изобретения поясняется чертежами, на которых на фиг. 1 изображены очки в рабочем состоянии (общий вид), на фиг. 2 - очки в сложенном положении (вид сверху).

Очки с предлагаемой оправой включают рамку 1 с очковыми линзами 2 и дужки 3 и 4. В верхней части рамки 1 проходит горизонтальный сквозной канал 5, в котором помещен резиновый жгут 6 (или спиральная пружина), соединенный с концами дужек 3 и 4, а по краям рамки 1 в ее верхней части имеются упоры 7 и 8.

В рабочем положении очков (фиг. 1) жгут 6 плотно прижимает дужки 3 и 4 к рамке 1, а упоры 7 и 8 ограничивают перемещение дужек 3 и 4 относительно рамки 1.

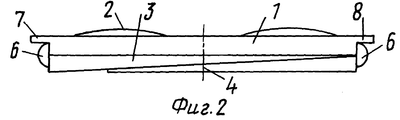

В сложенном виде очков (фиг. 2) дужка 4 вплотную прилегает к рамке 1 и к дужке 3, чем обеспечивается минимальная толщина очков в сложенном виде.

Минимальный размер толщины очков в сложенном положении позволяет для хранения очков использовать компактные футляры, удобные в обращении.

Источник информации
1. А.с. СССР N 1788501, МКИ G 02 C 5/16 опубл. 15.01.93 г. Бюлл. N 2.

Claims (3)

1. Оправа очков, содержащая рамку для очковых линз и дужки, отличающаяся тем, что в верхней части рамки выполнен сквозной горизонтальный канал, в котором помещен резиновый жгут (или спиральная пружина), соединенный с концами дужек.

2. Оправа по п.1, отличающаяся тем, что по краям рамки в ее верхней части имеются упоры, ограничивающие перемещение дужек относительно рамки.

3. Оправа по п. 1 или 2, отличающаяся тем, что дужки сужаются от мест соединения с жгутом к их концам.
