RU2248583C2 - Способ определения места однофазного замыкания на землю в разветвленной воздушной лэп с изолированной нейтралью - Google Patents
Способ определения места однофазного замыкания на землю в разветвленной воздушной лэп с изолированной нейтралью Download PDFInfo
- Publication number
- RU2248583C2 RU2248583C2 RU2002129552/09A RU2002129552A RU2248583C2 RU 2248583 C2 RU2248583 C2 RU 2248583C2 RU 2002129552/09 A RU2002129552/09 A RU 2002129552/09A RU 2002129552 A RU2002129552 A RU 2002129552A RU 2248583 C2 RU2248583 C2 RU 2248583C2
- Authority
- RU
- Russia
- Prior art keywords
- voltage
- current signals
- harmonic components
- harmonic
- amplitudes
- Prior art date
Links
- 238000000034 method Methods 0.000 title claims abstract description 19
- 230000007935 neutral effect Effects 0.000 title claims abstract description 16
- 239000004020 conductor Substances 0.000 title abstract 3
- 238000012423 maintenance Methods 0.000 abstract description 4
- 230000010363 phase shift Effects 0.000 abstract description 3
- 230000000694 effects Effects 0.000 abstract 1
- 239000000126 substance Substances 0.000 abstract 1
- 238000005259 measurement Methods 0.000 description 11
- 238000001228 spectrum Methods 0.000 description 7
- 230000005540 biological transmission Effects 0.000 description 6
- 230000005684 electric field Effects 0.000 description 3
- 238000004458 analytical method Methods 0.000 description 2
- 238000004870 electrical engineering Methods 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 238000011160 research Methods 0.000 description 1
Landscapes
- Locating Faults (AREA)
Abstract
Изобретение относится к техническому обслуживанию воздушных ЛЭП с изолированной нейтралью бесконтактным способом и может быть использовано для мобильного определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью. Технический результат заключается в том, что данный способ позволяет за короткий период времени, с высокой точностью и удобством определить место однофазного замыкания. Для этого в способе фиксируют аварийный сигнал, далее последовательно в месте разветвлений и под каждой ветвью воздушной ЛЭП в качестве аварийного сигнала измеряют напряженности электрического и магнитного полей, преобразуют их в пропорциональные им гармонические составляющие сигналов напряжения и тока, с помощью преобразования Фурье для каждой гармоники определяют амплитуды и фазовые углы гармонических составляющих сигналов напряжения и тока, из последовательности значений амплитуд гармонических составляющих сигналов напряжения и тока выделяют i гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока, сравнивая их с пропорциональными максимально допустимыми амплитудами, измеренными при нормальном режиме работы ЛЭП, и по превышению значений амплитуд гармонических составляющих сигналов напряжения и тока выделенной i гармоники определяют ветвь с аварийным режимом, направление к месту замыкания
на землю в ней, определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники, при этом для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”, место замыкания на землю в этой ветви определяют по смене знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники, измеряя напряженности электрического и магнитного полей, перемещаясь под воздушной ЛЭП вдоль ветви с аварийным режимом. 1 ил., 6 табл.
Description
Изобретение относится к техническому обслуживанию ЛЭП с изолированной нейтралью мобильным, бесконтактным способом и может быть использовано для определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью.
Известен способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью (см. А.С. СССР №1413562 МКИ4), при котором фиксируют аварийный сигнал, содержащий гармонические составляющие сигнала известной частоты f0 и суммарной помехи, преобразуют аварийный сигнал в сигналы напряжения и тока, дополнительно формируют вспомогательные сигналы, с их помощью преобразуют сигналы напряжения и тока в усиленный преобразованный аварийный сигнал и с помощью преобразования Фурье получают последовательность значений амплитуд напряжений и токов этих гармонических составляющих, по которым судят о результатах.
В этом способе фиксируют аварийный сигнал контактным измерением напряжения и тока аварийного сигнала и суммарной помехи на подстанциях, при котором измерения производят на высоком напряжении, что приводит к стационарной, громоздкой, энергоемкой и дорогой аппаратуре, а отсутствие автоматического выбора оптимальной частоты гармонических составляющих сигнала снижает точность измерений.
Известен также способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью (см. кн.: Кузнецов А.П. Определение мест повреждения на воздушных линиях электропередачи. - М.: Энергоатомиздат, 1989. - 94 с.: ил.), использованный в качестве прототипа, при котором фиксируют аварийный сигнал с помощью датчиков электрического и магнитного поля, содержащий гармонические составляющие сигнала. Из аварийного сигнала выделяют 11-ю гармонику, гармонические составляющие сигналы напряжения и тока усиливают и подают на фазосравнивающую схему, в зависимости от того находятся в противофазе или совпадают сигналы тока и напряжения стрелка миллиамперметра, с нулем в середине шкалы, отклоняется в направлении к месту замыкания на землю.
В этом способе фиксируют аварийный сигнал бесконтактным измерением гармонических составляющих сигналов напряжения и тока аварийного сигнала мобильным методом, т.е. перемещаясь под воздушной ЛЭП вдоль ее ветвей.
Основным недостатком данного способа является отсутствие возможности автоматического выбора оптимальной частоты гармонических составляющих сигнала. Анализ возможен только на частотах, для которых имеются фильтры. Аналоговые методы обработки гармонических составляющих сигнала приводят к сложной и энергоемкой аппаратуре, что приводит к увеличению времени отыскания места повреждения, а также к сложности эксплуатации измерительного оборудования из-за большего количества органов управления и настройки.
Перед авторами была поставлена задача: создать мобильный, быстродействующий способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью, в котором фиксируют аварийный сигнал бесконтактным измерением гармонических составляющих сигналов напряжения и тока, перемещаясь под воздушной ЛЭП вдоль ее ветвей, а также обеспечить, за счет введения автоматического выбора оптимальной частоты гармонических составляющих сигнала, высокую точность и удобство измерений путем использования цифровых методов анализа гармонических составляющих сигнала.
Целью изобретения является повышение скорости, точности и удобства определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью.
Поставленная цель достигается тем, что способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью, при котором фиксируют аварийный сигнал, содержащий гармонические составляющие, с помощью преобразования Фурье из аварийного сигнала получают последовательность значений амплитуд и фаз гармонических составляющих сигналов напряжения и тока, по которым судят о результатах,
новизна в том, что
последовательно в месте разветвлений и под каждой ветвью воздушной ЛЭП в качестве аварийного сигнала измеряют напряженности электрического и магнитного полей, преобразуют их в пропорциональные им гармонические составляющие сигналов напряжения и тока, с помощью преобразования Фурье для каждой гармоники определяют амплитуды и фазовые углы гармонических составляющих сигналов напряжения и тока, из последовательности значений амплитуд гармонических составляющих сигналов напряжения и тока выделяют i гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока, сравнивая их с пропорциональными максимально допустимыми амплитудами, измеренными при нормальном режиме работы ЛЭП, и по превышению значений амплитуд гармонических составляющих сигналов напряжения и тока выделенной i гармоники определяют ветвь с аварийным режимом, направление к месту замыкания на землю в ней определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники, при этом для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”, а место замыкания на землю в этой ветви определяют по смене знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники, измеряя напряженности электрического и магнитного полей, перемещаясь под воздушной ЛЭП вдоль ветви с аварийным режимом.
Сущность изобретения поясняется следующим.
Для определения направления к месту замыкания на землю фиксируют аварийный сигнал, содержащий гармонические составляющие, последовательно в месте разветвлений и под каждой ветвью воздушной ЛЭП. В качестве аварийного сигнала измеряют напряженности электрического и магнитного полей, которые преобразуют таким образом, чтобы обеспечить автоматический выбор i-й частоты с максимальными амплитудами гармонических составляющих сигналов напряжения и тока. Сравнивают параметры выделенной i-й гармоники с максимальными амплитудами гармонических составляющих сигналов напряжений и токов с пропорциональными максимально допустимыми амплитудами гармонических составляющих сигналов напряжения и тока в нормальном режиме ЛЭП, и по превышению значений амплитуд гармонических составляющих сигналов напряжений и токов выделенной i гармоники определяют ветвь с аварийным режимом, направление к месту замыкания на землю в ней определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники, при этом для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”, место замыкания на землю в этой ветви определяют по смене знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i гармоники.
Максимально допустимые амплитуды гармонических составляющих сигналов напряжения и тока определяют в нормальном режиме работы воздушной ЛЭП, измеряя напряженности электрического и магнитного полей и преобразуя их в пропорциональные им гармонические составляющие сигналов напряжения и тока с помощью датчиков магнитного и электрического поля.
После выполнения преобразования Фурье получают и запоминают ряды значений амплитуд и фаз гармонических составляющих сигналов напряжения и тока для ряда гармоник. Для нахождения номера оптимальной гармоники с максимальными амплитудами гармонических составляющих сигналов напряжения и тока векторно складывают ряд амплитуд гармонических составляющих сигналов напряжения с рядом амплитуд гармонических составляющих сигналов тока. В полученном ряду значений находят максимальное и соответствующий ему номер гармоники. Для этого номера гармоники запоминают амплитуду и фазу гармонических составляющих сигналов напряжения и тока в аварийном режиме. Если полученное значение i-й гармонической составляющей с максимальными амплитудами гармонических составляющих сигналов напряжения и тока в аварийном режиме превышает пропорциональные максимально допустимые амплитуды гармонических составляющих сигналов напряжения и тока в нормальном режиме, то это свидетельствует о замыкании на землю на данной отходящей воздушной ЛЭП.
Если на данной отходящей воздушной ЛЭП обнаружено замыкание на землю, то по номеру гармоники, соответствующей i-й гармонической составляющей сигнала с максимальными амплитудами гармонических составляющих сигналов напряжения и тока в аварийном режиме, выделяют фазовый угол гармонической составляющей сигнала напряжения и фазовый угол гармонической составляющей сигнала тока из рядов значений фазовых углов гармонических составляющих сигналов напряжения и тока. Направление к месту замыкания определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока для запомненного номера гармоники в аварийном режиме.
По полученным экспериментальным данным для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”.
В процессе патентно-информационных исследований в области электроизмерительной техники, предназначенных для технического обслуживания ЛЭП, идентичных решений не обнаружено.
Способ осуществляют следующим образом.
В нормальном режиме работы ЛЭП измеряют и фиксируют напряженности электрического и магнитного полей. Измерения проводят на безопасном расстоянии, равном 8-10 м от проекции оси ЛЭП на землю.
Зафиксированные сигналы преобразуют в пропорциональные им гармонические составляющие сигналов напряжений и токов. С помощью преобразования Фурье гармонические составляющие сигналов напряжения и тока преобразуют в последовательность значений амплитуд и фазовых углов гармонических составляющих сигналов напряжения и тока, из которой выделяют i гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока. Значение максимально допустимых амплитуд гармонических составляющих сигналов напряжения и тока, соответствующих напряженностям электрического и магнитного полей в нормальном режиме, принимают эталонными и фиксируют.
После получения информации о наличии однофазного замыкания на землю с подстанции бригада ремонтно-технического обслуживания ЛЭП устанавливает, на какой отходящей от подстанции ЛЭП произошло замыкание на землю. Для этого, последовательно, начиная от подстанции и под каждой ветвью воздушной ВЛЭП, а затем в местах разветвлений измеряют и фиксируют напряженности электрического и магнитного полей. Измерения проводят на безопасном расстоянии, равном 8-10 м от линии проекции оси ЛЭП на землю.
Зафиксированные напряженности аварийного сигнала преобразуют в пропорциональные им гармонические составляющие сигналов напряжения и тока с помощью датчиков магнитного и электрического поля. С помощью преобразования Фурье гармонические составляющие сигналов напряжения и тока преобразуют в последовательность значений амплитуд и фазовых углов гармонических составляющих сигналов напряжения и тока, из которой выделяют i-ю гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока. Сравнивают i-ю гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока в аварийном режиме с пропорциональными максимально допустимыми амплитудами, измеренными при нормальном режиме работы ЛЭП.
О замыкании на землю на данной отходящей ветви ЛЭП свидетельствует превышение максимально допустимых амплитуд гармонических составляющих сигналов напряжения и тока, измеренных в нормальном режиме работы ЛЭП. Далее по номеру гармоники, соответствующей i-й гармонической составляющей сигнала с максимальными амплитудами гармонических составляющих сигналов напряжения и тока в аварийном режиме, выделяют фазовый угол гармонической составляющей сигнала напряжения и фазовый угол гармонической составляющей сигнала тока из рядов значений фазовых углов гармонических составляющих сигналов напряжений и фазовых углов гармонических составляющих сигналов тока. Направление на место замыкания определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока, при этом для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствуют направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”.
При известной поврежденной ветви ЛЭП, например по показаниям приборов, установленных на питающей подстанции, поиск места замыкания на землю можно начинать с поврежденной ветви. Бригада на дежурной машине движется к любому месту разветвления ветви с аварийным сигналом, где производятся измерения напряженности электрического и магнитного поля. В качестве датчиков магнитного поля можно использовать катушку индуктивности с разомкнутым магнитным сердечником, а в качестве датчика электрического поля нулевой последовательности - телескопическую антенну или металлическую пластинку. Зафиксированные сигналы преобразуют и получают направление поиска. По направлению к месту замыкания судят о том, по какой ветви следует двигаться к следующему месту разветвления ветви с аварийным сигналом.
Если в следующем месте разветвления ветви с аварийным сигналом направление поиска указывает на предыдущее место измерений, то место замыкания расположено между двумя точками измерений. Двигаясь вдоль линии, следят за направлением поиска. Место смены направления поиска свидетельствует о месте замыкания на землю.
На чертеже представлена разветвленная воздушная ЛЭП с изолированной нейтралью, отходящая от трансформаторной подстанции.
В точках 1, 2, 3, 4, 5 проводили измерения аварийного сигнала через равные промежутки времени в течение 20 мс. В результате были получены 32 точки сигнала. Полученный сигнал был разложен в спектр амплитуд и фазовых углов гармонических составляющих сигналов напряжения и тока. Полученный спектр содержит 16 точек.
Для нахождения оптимальной гармоники с максимальными амплитудами гармонических составляющих сигналов напряжений и тока векторно складывают ряд амплитуд гармонических составляющих сигналов напряжения с рядом амплитуд гармонических составляющих сигналов тока. В полученном ряду значений находят максимальное значение и соответствующий ему номер гармоники. Для этого номера гармоники находят угол сдвига фаз между гармоническими составляющими сигналов напряжения и тока. Направление к месту замыкания определяют по знаку угла сдвига фаз между гармоническими составляющими сигналами напряжения и тока, т.е. для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска "направо", а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска "налево".

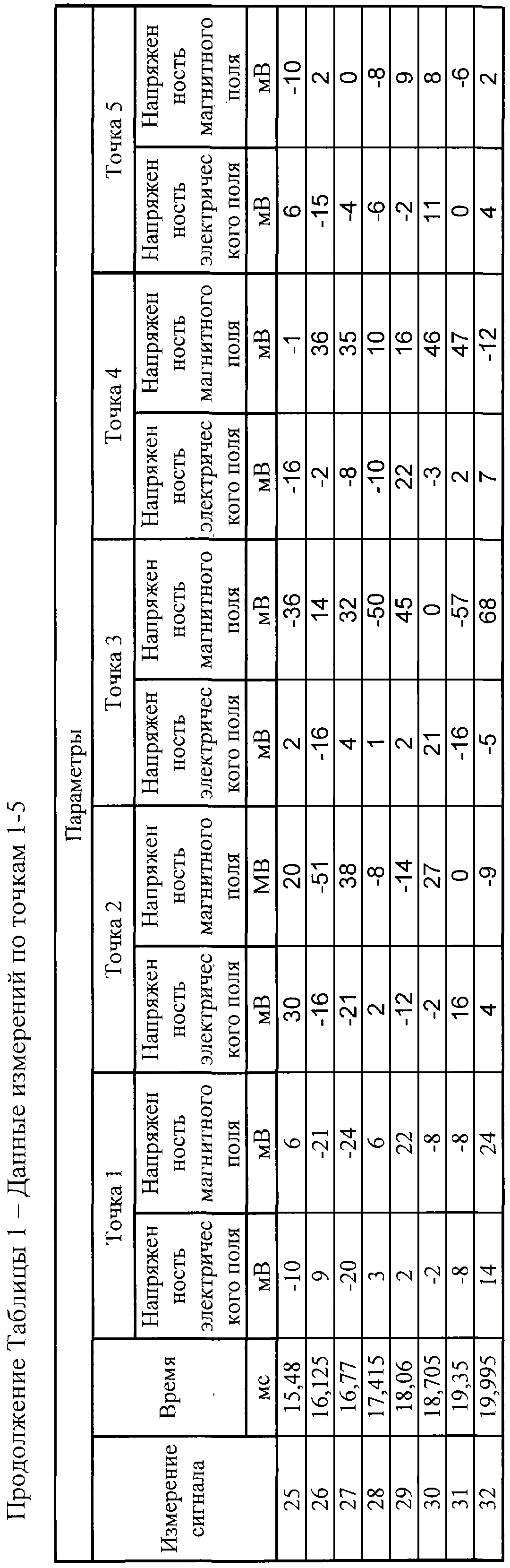

Полученные данные измерений и расчетов сведены в таблицы 1-6.
Предлагаемый способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью позволяет за короткий период времени, с высокой точностью и удобством в сравнении с известными ранее способами определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью определить место однофазного замыкания.
В сравнении с известными ранее способами определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью предлагаемый способ позволяет проводить поиск и определять место однофазного замыкания из любой точки, разветвленной воздушной ЛЭП с изолированной нейтралью.
| Таблица 2 Данные для определения направления поиска по точке №1 |
|||||||||
| Преобразование Фурье | Векторная сумма амплитуд сигналов напряжения и тока | Угол сдвига фаз между сигналами напряжения и тока | Направление поиска | ||||||
| Точка спектра | № гармоники | Частота | Амплитуда сигнала напряжения | Фаза сигнала напряжения | Амплитуда сигнала тока | Фаза сигнала тока | |||
| Гц | мВ | градус | мВ | градус | мВ | градус | |||
| 1 | 1 | 50 | 1 | 121 | 1 | 65 | 1,41 | ||
| 2 | 2 | 100 | 0 | 0 | 1 | 328 | 1 | ||
| 3 | 3 | 150 | 0 | 0 | 3 | 58 | 3 | ||
| 4 | 4 | 200 | 1 | 263 | 3 | 183 | 3,16 | ||
| 5 | 5 | 250 | 0 | 0 | 10 | 186 | 10 | ||
| 6 | 6 | 300 | 1 | 125 | 5 | 58 | 5,10 | ||
| 7 | 7 | 350 | 1 | 326 | 5 | 281 | 5,10 | ||
| 8 | 8 | 400 | 1 | 280 | 3 | 295 | 3,16 | ||
| 9 | 9 | 450 | 1 | 267 | 4 | 234 | 4,12 | ||
| 10 | 10 | 500 | 0 | 0 | 2 | 228 | 2 | ||
| 11 | 11 | 550 | 10 | 238 | 13 | 172 | 16,40 | 65 | Вправо |
| 12 | 12 | 600 | 2 | 27 | 2 | 253 | 2,83 | ||
| 13 | 13 | 650 | 6 | 14 | 7 | 259 | 9,22 | ||
| 14 | 14 | 700 | 3 | 239 | 3 | 108 | 4,24 | ||
| 15 | 15 | 750 | 0 | 0 | 0 | 0 | 0 | ||
| 16 | 16 | 800 | 3 | 180 | 0 | 0 | 3 | ||
| Таблица 3 Данные для определения направления поиска по точке №2 |
|||||||||
| Преобразование Фурье | Векторная сумма амплитуд сигналов напряжения и тока | Угол сдвига фаз между сигналами напряжения и тока | Направление поиска | ||||||
| Точка спектра | № гармоники | Частота | Амплитуда сигнала напряжения | Фаза сигнала напряжения | Амплитуда сигнала тока | Фаза сигнала тока | |||
| Гц | мВ | градус | мВ | градус | мВ | градус | |||
| 1 | 1 | 50 | 1 | 329 | 1 | 0 | 1,41 | ||
| 2 | 2 | 100 | 0 | 0 | 0 | 0 | 0 | ||
| 3 | 3 | 150 | 6 | 359 | 2 | 229 | 6,32 | ||
| 4 | 4 | 200 | 1 | 266 | 0 | 0 | 1 | ||
| 5 | 5 | 250 | 9 | 264 | 5 | 182 | 10,30 | ||
| 6 | 6 | 300 | 1 | 339 | 0 | 0 | 1 | ||
| 7 | 7 | 350 | 6 | 7 | 4 | 262 | 7,21 | ||
| 8 | 8 | 400 | 1 | 0 | 0 | 0 | 1 | ||
| 9 | 9 | 450 | 1 | 350 | 1 | 189 | 1,41 | ||
| 10 | 10 | 500 | 0 | 0 | 2 | 336 | 2 | ||
| 11 | 11 | 550 | 11 | 98 | 25 | 359 | 27,31 | -261 | Влево |
| 12 | 12 | 600 | 0 | 0 | 2 | 226 | 2 | ||
| 13 | 13 | 650 | 6 | 304 | 15 | 206 | 16,16 | ||
| 14 | 14 | 700 | 0 | 0 | 0 | 0 | 0 | ||
| 15 | 15 | 750 | 3 | 46 | 7 | 347 | 7,62 | ||
| 16 | 16 | 800 | 0 | 0 | 0 | 0 | 0 | ||
| Таблица 4 Данные для определения направления поиска по точке №3 |
|||||||||
| Преобразование Фурье | Векторная сумма амплитуд сигналов напряжения и тока | Угол сдвига фаз между сигналами напряжения и тока | Направление поиска | ||||||
| Точка спектра | № гармоники | Частота | Амплитуда сигнала напряжения | Фаза сигнала напряжения | Амплитуда сигнала тока | Фаза сигнала тока | |||
| Гц | мВ | градус | мВ | градус | мВ | градус | |||
| 1 | 1 | 50 | 0 | 0 | 0 | 0 | 0 | ||
| 2 | 2 | 100 | 0 | 0 | 1 | 304 | 1 | ||
| 3 | 3 | 150 | 4 | 182 | 1 | 340 | 4,12 | ||
| 4 | 4 | 200 | 3 | 284 | 0 | 0 | 3 | ||
| 5 | 5 | 250 | 4 | 170 | 6 | 44 | 7,21 | ||
| 6 | 6 | 300 | 1 | 352 | 0 | 0 | 1 | ||
| 7 | 7 | 350 | 3 | 10 | 3 | 279 | 4,24 | ||
| 8 | 8 | 400 | 3 | 356 | 0 | 0 | 3 | ||
| 9 | 9 | 450 | 0 | 0 | 0 | 0 | 0 | ||
| 10 | 10 | 500 | 1 | 25 | 3 | 257 | 3,16 | ||
| 11 | 11 | 550 | 10 | 350 | 47 | 236 | 48,05 | 115 | Вправо |
| 12 | 12 | 600 | 1 | 198 | 2 | 21 | 2,24 | ||
| 13 | 13 | 650 | 4 | 298 | 20 | 202 | 20,40 | ||
| 14 | 14 | 700 | 0 | 0 | 3 | 349 | 3 | ||
| 15 | 15 | 750 | 2 | 142 | 5 | 61 | 5,39 | ||
| 16 | 16 | 800 | 1 | 180 | 1 | 146 | 1,41 | ||
| Таблица 5 Данные для определения направления поиска по точке №4 |
|||||||||
| Преобразование Фурье | Векторная сумма амплитуд сигналов напряжения и тока | Угол сдвига фаз между сигналами напряжения и тока | Направление поиска | ||||||
| Точка спектра | № гармоники | Частота | Амплитуда сигнала напряжения | Фаза сигнала напряжения | Амплитуда сигнала тока | Фаза сигнала тока | |||
| Гц | мВ | градус | MB | градус | мВ | градус | |||
| 1 | 1 | 50 | 0 | 0 | 0 | 0 | 0 | ||
| 2 | 2 | 100 | 0 | 0 | 0 | 0 | 0 | ||
| 3 | 3 | 150 | 4 | 295 | 1 | 192 | 4,12 | ||
| 4 | 4 | 200 | 2 | 271 | 5 | 259 | 5,39 | ||
| 5 | 5 | 250 | 4 | 159 | 6 | 9 | 7,21 | ||
| 6 | 6 | 300 | 2 | 350 | 2 | 238 | 2,83 | ||
| 7 | 7 | 350 | 2 | 267 | 4 | 140 | 4,47 | ||
| 8 | 8 | 400 | 4 | 4 | 1 | 179 | 4,12 | ||
| 9 | 9 | 450 | 2 | 27 | 3 | 136 | 3,61 | ||
| 10 | 10 | 500 | 0 | 0 | 1 | 6 | 1 | ||
| 11 | 11 | 550 | 7 | 273 | 32 | 158 | 32,76 | 114,609375 | Вправо |
| 12 | 12 | 600 | 1 | 114 | 4 | 329 | 4,12 | ||
| 13 | 13 | 650 | 5 | 91 | 19 | 354 | 19,65 | ||
| 14 | 14 | 700 | 0 | 0 | 0 | 0 | 0 | ||
| 15 | 15 | 750 | 2 | 65 | 13 | 360 | 13,15 | ||
| 16 | 16 | 800 | 1 | 180 | 2 | 146 | 2,24 | ||
| Таблица 6 Данные для определения направления поиска по точке №5 |
|||||||||
| Преобразование Фурье | Векторная сумма амплитуд сигналов напряжения и тока | Угол сдвига фаз между сигналами напряжения и тока | Направление поиска | ||||||
| Точка спектра | № гармоники | Частота | Амплитуда сигнала напряжения | Фаза сигнала напряжения | Амплитуда сигнала тока | Фаза сигнала тока | |||
| Гц | мВ | градус | мВ | градус | мВ | градус | |||
| 1 | 1 | 50 | 0 | 0 | 0 | 0 | 0 | ||
| 2 | 2 | 100 | 0 | 0 | 0 | 0 | 0 | ||
| 3 | 3 | 150 | 1 | 322 | 0 | 0 | 1 | ||
| 4 | 4 | 200 | 4 | 277 | 0 | 0 | 4 | ||
| 5 | 5 | 250 | 3 | 239 | 4 | 169 | 5 | ||
| 6 | 6 | 300 | 0 | 0 | 0 | 0 | 0 | ||
| 7 | 7 | 350 | 3 | 339 | 2 | 193 | 3,61 | ||
| 8 | 8 | 400 | 3 | 7 | 1 | 305 | 3,16 | ||
| 9 | 9 | 450 | 1 | 330 | 1 | 307 | 1,41 | ||
| 10 | 10 | 500 | 2 | 38 | 2 | 298 | 2,83 | ||
| 11 | 11 | 550 | 7 | 24 | 5 | 278 | 8,60 | -254 | Влево |
| 12 | 12 | 600 | 0 | 0 | 0 | 0 | 0 | ||
| 13 | 13 | 650 | 2 | 195 | 2 | 88 | 2,83 | ||
| 14 | 14 | 700 | 0 | 0 | 0 | 0 | 0 | ||
| 15 | 15 | 750 | 0 | 0 | 0 | 0 | 0 | ||
| 16 | 16 | 800 | 0 | 0 | 0 | 0 | 0 | ||
Claims (1)
- Способ определения места однофазного замыкания на землю в разветвленной воздушной ЛЭП с изолированной нейтралью, при котором фиксируют аварийный сигнал, содержащий гармонические составляющие различной частоты, который преобразуют с помощью преобразования Фурье в последовательность значений амплитуд напряжения и тока этих гармонических составляющих различных частот, по которым судят о результатах, отличающийся тем, что последовательно в месте разветвлений и под каждой ветвью воздушной ЛЭП в качестве аварийного сигнала измеряют напряженности электрического и магнитного полей, преобразуют их в пропорциональные им гармонические составляющие сигналов напряжения и тока, с помощью преобразования Фурье для каждой гармоники определяют амплитуды и фазовые углы гармонических составляющих сигналов напряжения и тока, из последовательности значений амплитуд гармонических составляющих сигналов напряжения и тока выделяют i-ю гармоническую составляющую с максимальными амплитудами гармонических составляющих сигналов напряжения и тока, сравнивая их с пропорциональными максимально допустимыми амплитудами, измеренными при нормальном режиме работы ЛЭП, и по превышению значений амплитуд гармонических составляющих сигналов напряжения и тока выделенной i-й гармоники, определяют ветвь с аварийным режимом, направление к месту замыкания на землю в ней определяют по знаку угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i-й гармоники, при этом для положительного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “направо”, а для отрицательного знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока соответствует направление поиска “налево”, место замыкания на землю в этой ветви определяют по смене знака угла сдвига фаз между гармоническими составляющими сигналов напряжения и тока выделенной i-й гармоники, измеряя напряженности электрического и магнитного полей, перемещаясь под воздушной ЛЭП вдоль ветви с аварийным режимом.
