RU2256390C2

RU2256390C2 - Способ построения конструкции плечевого изделия

Info

Publication number: RU2256390C2
Application number: RU2003119636/12A
Authority: RU
Inventors: А.Е. Горелова (RU); А.Е. Горелова; Н.Л. Корнилова (RU); Н.Л. Корнилова
Original assignee: Ивановская государственная текстильная академия
Priority date: 2003-06-30
Filing date: 2003-06-30
Publication date: 2005-07-20
Also published as: RU2003119636A

Abstract

Изобретение относится к способам построения конструкций швейных изделий. Для этого на фигуре проводят основные и дополнительные поперечные и продольные линии сзади и спереди. Измеряют расстояния от плоскостей, касательных к выступающим точкам лопаток сзади и выступающих точек груди спереди до точек пересечения дополнительных поперечных и продольных линий и до задних и передних углов подмышечных впадин, полученные значения используют для определения растворов вытачек на выпуклость лопаток и груди. Проводят на плоскости чертежа исходную поперечную линию построения, от которой вверх откладывают развертки исходных продольных линий построения, положение основных поперечных линий определяют строя перпендикулярно к отрезкам продольной исходной линии в узловых точках. Определение растворов вытачек осуществляют путем определения точки вершины развертки конуса на продолжении отрезка дополнительной продольной линии между точкой основания шеи и выступающей точкой лопаток сзади или выступающей точкой груди спереди, построения развертки конуса и определения угла раствора вытачки между точкой на дуге развертки конуса и касательной к дуге, проведенной в выступающей точке лопаток или груди. Изобретение обеспечивает повышение качества посадки изделий на индивидуальной фигуре. 8 ил., 2 табл.

Description

Изобретение относится к швейной промышленности, а именно к способам проектирования конструкций швейных изделий для индивидуального потребителя, в том числе имеющего отклонения от типового телосложения.

В последнее время в связи с ростом заболеваний костно-мышечной системы /1/ возрастает количество людей, обладающих асимметричной осанкой, характеризующейся разворотом и смещением отдельных участков тела, перераспределением мышечных и костных масс, выраженных в наибольшей степени в разнице высот плеч справа и слева, разным выступом лопаток, разной формой талиевых треугольников. Это обуславливает разную опорную поверхность слева и справа и усложняет процесс проектирования конструкций швейного изделия и его подгонки по фигуре.

Известны способы построения конструкции плечевой одежды /2, 3/, включающие обозначение антропометрических точек, замер нескольких размерных признаков, расчет недостающих и построение конструкции.

Недостатком известных способов является несоответствие конструкции форме тела при проектировании на фигуры с асимметричной осанкой, так как параметры расчетных формул выведены на основе корреляционной связи между размерными признаками типовой фигуры.

Известны способы уточнения конструкции на фигуры с отклонениями осанки /4, 5/, включающие построение конструкций на типовую фигуру, определение параметров изменения конструкции и уточнение.

Недостатками данных способов является недостаточность параметров изменения конструкций для фигур с асимметричной осанкой, что сопровождается несбалансированностью изделия на фигуре и необходимостью дополнительной корректировки чертежа.

Известен способ изготовления верхнего плечевого изделия на индивидуальную фигуру /6/, при котором раствор вытачек определяется как расстояние от вертикальной плоскости, касательной к выпуклостям груди, до вертикали, опущенной из точки большого бугорка плечевой кости, а также расстояния от вертикальных плоскостей, проходящих соответственно через выступающие точки живота, лопаток, ягодиц и бедер, до линии талии.

Недостатками данного способа является неполный учет исходных данных, влияющих на раствор вытачки, от которого зависит качество посадки, построение точек опорной поверхности и балансовых аналогично /2, 3/ на основе расчетов, выведенных для типовой фигуры.

Наиболее близким техническим решением является способ построения конструкции методом дуговых засечек /7/, включающий определение исходной линии для построения конструкции плечевой одежды, обозначении антропометрических и промежуточных точек, измерении расстояния между выбранными точками и построение конструкции в плоскости чертежа методом триангуляции.

Отличительной особенностью данного способа является использование в качестве исходных данных нерасчетных индивидуальных размерных признаков фигуры за счет представления объемной поверхности в виде треугольников, вершины которых расположены в одной плоскости.

Недостатком данного способа является:

- большое количество исходных данных за счет более детального представления поверхности фигуры;

- несоответствие деталей развертки форме опорной поверхности фигуры из-за отсутствия определения местоположения, характера и направления вытачек.

Техническим результатом изобретения является повышение качества посадки изделий на индивидуальной фигуре, в том числе и с асимметричной осанкой.

Указанный технический результат достигается тем, что в способе построения конструкции плечевого изделия, при котором на фигуре определяют исходные линии для построения конструкции, обозначают антропометрические и промежуточные точки, измеряют расстояния между выбранными точками и строят конструкцию в плоскости чертежа, согласно изобретению, на фигуре проводят основные поперечные линии, а именно линии, соединяющие выступающие точки лопаток сзади и выступающие точки груди спереди, линию талии, в качестве исходной поперечной линии используют условную горизонталь, проходящую через одну из выступающих точек ягодиц, а в качестве исходных продольных - ломаные, проведенные из шейной точки сзади и яремной точки спереди, отрезки которых перпендикулярны основным поперечным линиям, проводят дополнительную поперечную линию сзади, проходящую через верхние углы лопаточных костей, плечевые точки, и спереди, соединяющую малые бугорки плечевых костей, и дополнительные продольные линии, проходящие от точки основания шеи через выступающие точки лопаток и ягодиц сзади, и через выступающие точки груди и далее вертикально вниз спереди, измеряют расстояния от плоскостей, касательных к выступающим точкам лопаток сзади и выступающих точек груди спереди до точек пересечения дополнительных поперечных и продольных линий и до задних и передних углов подмышечных впадин, полученные значения используют для определения растворов вытачек на выпуклость лопаток и груди, проводят на плоскости чертежа горизонтальную линию, соответствующую исходной поперечной линии построения, от которой вверх откладывают развертки исходных продольных линий построения, форму которых определяют непосредственно на фигуре, положение основных поперечных линий определяют, строя перпендикулярно к отрезкам продольной исходной линии в узловых точках, определение растворов вытачек осуществляют по определению точки вершины развертки конуса на продолжении отрезка дополнительной продольной линии между точкой основания шеи и выступающей точкой лопаток сзади или выступающей точкой груди спереди, построению развертки конуса и определению угла раствора вытачки между точкой на дуге развертки конуса и касательной к дуге, проведенной в выступающей точке лопаток или груди.

Для асимметричной фигуры детали конструкции спинки и полочки строят на левую и правую стороны.

У фигуры без асимметрии исходные продольные линии не ломаные, а прямые.

Сущность заявляемого изобретения поясняется чертежами, на которых показаны: фиг.1 - фото манекена асимметричной фигуры спереди с нанесенными используемыми антропометрическими точками и линиями, фиг.2 - фото манекена асимметричной фигуры сзади с нанесенными используемыми антропометрическими точками и линиями, фиг.3 - параметры конуса, участвующие в определении радиуса его развертки, фиг.4 - размерные признаки фигуры для определения раствора вытачки на выпуклость лопаток и груди, измеряемые в поперечной плоскости, фиг.5 - размерные признаки фигуры для определения раствора вытачки на выпуклость лопаток и груди, измеряемые в продольной плоскости, фиг.6 - конструкция спинки и переда для манекена с асимметричной осанкой, фиг.7 - фото макета спереди, конструкция которого построена по предлагаемому методу, фиг.8 - фото макета сзади, конструкция которого построена по предлагаемому методу.

Пример осуществления способа

Построение выполнено для манекена 164-84-90 с асимметричной осанкой (фиг.1, фиг.2). Предварительно на манекене делают разметку, проводят исходную поперечную линию спереди и сзади (n1) - условную горизонталь, проходящую через одну из выступающих точек ягодиц, линию талии спереди и сзади (n2), основные поперечные линии, соединяющие выступающие точки груди (n3) и выступающие точки лопаток (n4), дополнительную поперечную линию сзади, проходящую через верхние углы лопаточных костей и плечевые точки (n5), и спереди, соединяющую малые бугорки плечевых костей (n6), дополнительные продольные линии, проходящие от точки основания шеи через выступающие точки лопаток и ягодиц, сзади (nр1) и через выступающие точки груди и далее вертикально вниз спереди (nр5). Определяют положение исходных продольных линий построения ломаных, проведенных из шейной точки сзади (np0) и яремной точки спереди (nр4) отрезки которых перпендикулярны основным поперечным линиям.

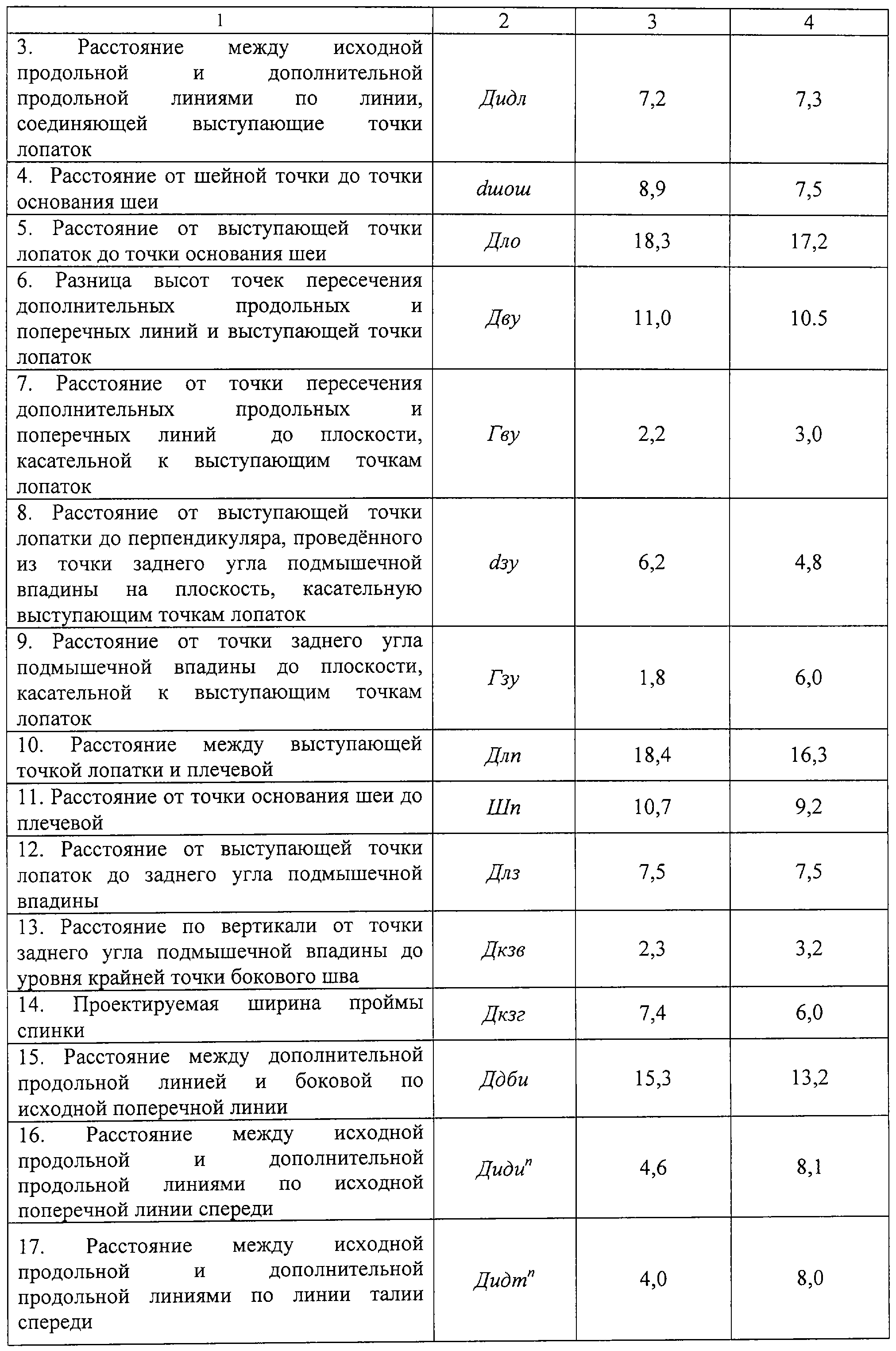

Определяют точки пересечения линий и измеряют расстояния между ними и антропометрическими. Необходимые размерные признаки представлены в таблице 1.

В плоскости чертежа проводят горизонтальную линию, соответствующую исходной поперечной линии построения (n1).

Вверх откладывают развертку исходной продольной линии, таким образом, чтобы отрезок от линии талии до бедер был перпендикулярен исходной поперечной линии построения (отрезок 10-20 перпендикулярен n1). Развертку линии получают путем снятия линии с фигуры и ее переноса в плоскость чертежа. Развертку линии можно получить используя либо три линейки, закрепленные между собой устройством, фиксирующим угол между ними, и отмечая длины отрезков, либо с использованием листа кальки, который прикладывают на точки исходной продольной линии и отмечают их на кальке, либо измеряя длины отрезков и углы наклона линий n2 и n4 относительно горизонтали.

Через точки пересечения исходной продольной с основными поперечными линиями (точки 40, 20) проводят перпендикуляры к соответствующим отрезкам (40-20, 40-70), получают основные поперечные линии конструкции (n4, n2).

По основным поперечным линиям конструкции от точек 40, 20, 10 откладывают измерения соответственно Дидл (7,3 см), Дидт (9,7 см), Диди (9,5 см), получают точки 41, 21, 11.

От точки 41 делают засечку радиусом Дло (17,2), от точки 70 радиусом dшoш (7,5), в точке их пересечения получают точку 71, соответствующую точке основания шеи.

Точки 71, 41, 21, 11 соединяют отрезками, получают дополнительную продольную линию на конструкции, соответствующую линии nр1 на поверхности фигуры.

В основе данного изобретения лежит представление опорной поверхности одежды в виде пересечения усеченных конусов и цилиндров, основаниями которых являются поперечные линии, проходящие через выступающие точки лопаток сзади и выступающие точки груди спереди.

Развертку такой поверхности можно получить путем развертывания отдельных тел и их состыковывания. Центральная часть фигуры между дополнительными продольными линиями спереди и сзади представляет собой изометрически деформированный цилиндр, ребра деформации которого располагаются на уровне лопаток (груди), талии и бедер, а боковой поверхности - части усеченных конусов. Линиями пересечения поверхностей тел вращения является дополнительные продольные линии (пр.1 и пр. 5), относительно которых и состыковываются развертки. Разверткой цилиндра является прямоугольник, деформированного цилиндра - ряд четырехугольников, с общими сторонами ребрами деформации. Разверткой конуса является часть окружности с радиусом, равным длине образующей, а усеченного конуса - часть кругового кольца.

Раствор вытачки зависит от длины образующей конуса, которую можно определить как

где r_осн - радиус основания конуса,

β - угол наклона образующей к вертикали, в свою очередь

где g - глубина точки 650 образующей относительно основания конуса (35),

ν - высота точки 650 на образующей конуса относительно основания (35),

где s - расстояние по касательной между точкой 361 на основании конуса и точкой 35, к которой проведена касательная,

l - расстояние от точки 361 на основании конуса до касательной, проведенной к точке 35 (фиг.3).

В результате

Определение величин, входящих в формулы, характеризующих поверхность конусов и фигуры представлены в таблице 2.

Таблица 2
Обозначение, используемое в формуле	Определение параметра поверхности конуса (фиг.3)	Определение параметра применительно к опорной поверхности фигуры на примере
		плечевой вытачки (фиг.4, фиг.5)		нагрудной вытачки (фиг.4, фиг.5)
		обозначение	определение	обозначение	определение
1	2	3	4	5	6
ν	высота точки 650 на образующей конуса относительно основания (35)	Дву	разница высот точек точки пересечения дополнительных продольных и поперечных линий и выступающей точки лопаток	Дог	разница высот точек точки пересечения дополнительных продольных и поперечных линий и выступающей точки груди
g	глубина точки 650 образующей относительно основания конуса (35)	Гву	расстояние от точки пересечения дополнительных продольных и поперечных линий до плоскости, касательной к выступающим точкам лопаток	Гог	расстояние пересечения дополнительных продольных и поперечных линий до плоскости, касательной к выступающим точкам груди
s	расстояние по касательной между точкой 361 на основании конуса и точкой 35, к которой проведена касательная	d3y	расстояние от выступающей точки лопатки до перпендикуляра, проведенного из точки заднего угла подмышечной впадины на плоскость, касательную выступающим точкам лопаток	dпy	расстояние от выступающей точки груди до перпендикуляра, проведенного из точки переднего угла подмышечной впадины на плоскость, касательную выступающим точкам груди

1	2	3	4	5	6
l	расстояние от точки 361 на основании конуса до касательной, проведенной к точке 35	Гзу	расстояние от точки заднего угла подмышечной впадины до плоскости, касательной к выступающим точкам лопаток	dпy	расстояние от точки переднего угла подмышечной впадины до плоскости, касательной к выступающим точкам груди

Рассчитывают радиус развертки для определения раствора вытачки на выпуклость лопаток по формуле (4)

От точки 41 по прямой 41-71 вверх откладывают R_разв, получают точку вершины развертки конуса -51. От точки 57 и от 41 радиусами соответственно R_разв (9,7 см) и Длз (7,3 см) делают засечки, в точке их пересечения отмечают точку 42. Точку 42 и 41 соединяют отрезком (а). Из точки 41 восстанавливают перпендикуляр к отрезку 41-71 (линия в), засечкой дуги от точки 41 радиусом Длз на линии в получают точку 420. Угол между линиями а и в равен раствору вытачки.

Точку 711 получают поворотом отрезка 47-71 на угол раствора вытачки.

Засечками дуг из точек 711 и 41 радиусами Шп (9,8 см) иДлп (16,3 см) соответственно получают плечевую точку на конструкции (72).

Засечкой дуги Длз (7,5 см) от точки 41 на вертикали от точки 420 получают точку 421.

Откладывая вниз по вертикали от точки 421 расстояние Дкзв (3,2 см), от полученной точки (422) по горизонтали Дкзг (6,0 см), получают точку, соответствующую крайней точке бокового шва (331).

Точки 72, 421, 331 соединяют лекальной кривой.

От точки 11 по горизонтали откладывают расстояние Ддби, получают точку 131.

Точки 331, 131 соединяют прямой, на которой определяют модельное расположение линии талии и распределяют растворы вытачки по талии.

Построение конструкции полочки аналогично спинки, но высота крайней точки проймы берется со спинки, а ширина проймы полочки рассчитывается через диаметр руки переднезадний и ширину проймы спинки (/m.362-m.332/-dn3p -/m.422-m.331/).

Фото макета, конструкция которого построена по предлагаемому способу, представлено на фиг.7, 8.

Использование разработанного способа построения конструкции плечевого изделия

- уменьшает количество исходных данных за счет применения исходных продольных линий построения, определяющих высоту точек дополнительной продольной линии с каждой из сторон,

- улучшает качество посадки изделий на индивидуальной фигуре, в том числе и асимметричной осанкой, благодаря расчету растворов вытачек, исходными данными для которых являются размерные признаки, характеризующие форму опорной поверхности,

- снижает себестоимость изготовления изделий за счет исключения необходимости многократных примерок.

Список используемых источников

1. Российский статистический ежегодник: Стат. сб./Госкомстат России. М., 2001, - 679 с.

2. Единая методика конструирования одежды СЭВ (ЕМКО СЭВ). Базовые конструкции женской одежды. Том 2. - М., 1988.

3. Единый метод конструирования женской одежды, изготовляемой по индивидуальным заказам. Ч2. Раскрой тканей с использованием лекал базовых конструкций//ЦОТШЛ. М.: ЦНБНТИ, 1982.

4. Коблякова Е.Б., Морозова М.Д. Номограммы для определения изменений конструкции одежды в зависимости от осанки фигуры// Швейная промышленность. - 1982. №3, с.45-47.

5. Фиш Р.П. Конструирование мужской одежды на фигуры с отклонениями./Легкая индустрия. - М., 1971, - 144с.

6. А.с. 1722416, А 41 Н 3/00. Способ изготовления плечевого изделия/С.Д.Хованчук, Т.А.Арташкина. - 30.03.92, Бюл. №12. – 8 с.

7. Сухарев М.И., Бойцова А.М. Принцип инженерного проектирования одежды. - М.: "Легкая и пищевая промышленность", 1981. - с.87-89.

8. М.Я.Выгодский Справочник по высшей математике. - М.: "Наука", 1969, - 872 с.

Claims

Способ построения конструкции плечевого изделия, при котором на фигуре определяют исходные линии для построения конструкции, обозначают антропометрические и промежуточные точки, измеряют расстояния между выбранными точками и строят конструкцию в плоскости чертежа, отличающийся тем, что на фигуре проводят основные поперечные линии, а именно линии, соединяющие выступающие точки лопаток сзади и выступающие точки груди спереди, линию талии, в качестве исходной поперечной линии используют условную горизонталь, проходящую через одну из выступающих точек ягодиц, а в качестве исходных продольных - ломаные, проведенные из шейной точки сзади и яремной точки спереди, отрезки которых перпендикулярны основным поперечным линиям, проводят дополнительную поперечную линию сзади, проходящую через верхние углы лопаточных костей, плечевые точки, и спереди, соединяющую малые бугорки плечевых костей, и дополнительные продольные линии, проходящие от точки основания шеи через выступающие точки лопаток и ягодиц сзади, и через выступающие точки груди и далее вертикально вниз спереди, измеряют расстояния от плоскостей, касательных к выступающим точкам лопаток сзади и выступающих точек груди спереди до точек пересечения дополнительных поперечных и продольных линий и до задних и передних углов подмышечных впадин, полученные значения используют для определения растворов вытачек на выпуклость лопаток и груди, проводят на плоскости чертежа горизонтальную линию, соответствующую исходной поперечной линии построения, от которой вверх откладывают развертки исходных продольных линий построения, форму которых определяют непосредственно на фигуре, положение основных поперечных линий определяют строя перпендикулярно к отрезкам продольной исходной линии в узловых точках, определение растворов вытачек осуществляют путем определения точки вершины развертки конуса на продолжении отрезка дополнительной продольной линии между точкой основания шеи и выступающей точкой лопаток сзади или выступающей точкой груди спереди, построения развертки конуса и определения угла раствора вытачки между точкой на дуге развертки конуса и касательной к дуге, проведенной в выступающей точке лопаток или груди.
