RU2371653C2 - Теплопередающая система - Google Patents

Теплопередающая система Download PDF

Info

Publication number
RU2371653C2
RU2371653C2 RU2005116246/06A RU2005116246A RU2371653C2 RU 2371653 C2 RU2371653 C2 RU 2371653C2 RU 2005116246/06 A RU2005116246/06 A RU 2005116246/06A RU 2005116246 A RU2005116246 A RU 2005116246A RU 2371653 C2 RU2371653 C2 RU 2371653C2
Authority
RU
Russia
Prior art keywords
heat transfer
transfer system
cyclic
evaporator
wall
Prior art date
Application number
RU2005116246/06A
Other languages
English (en)
Other versions
RU2005116246A (ru
Inventor
Эдвард Дж. КРОЛИЧЕК (US)
Эдвард Дж. КРОЛИЧЕК
Майкл НИКИТКИН (US)
Майкл НИКИТКИН
Дэвид А. ВУЛФ (US)
Дэвид А. Вулф
Original Assignee
Свэйлз Энд Ассошиэйтс, Инк.
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Priority claimed from US10/602,022 external-priority patent/US7004240B1/en
Application filed by Свэйлз Энд Ассошиэйтс, Инк. filed Critical Свэйлз Энд Ассошиэйтс, Инк.
Publication of RU2005116246A publication Critical patent/RU2005116246A/ru
Application granted granted Critical
Publication of RU2371653C2 publication Critical patent/RU2371653C2/ru

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F28—HEAT EXCHANGE IN GENERAL
    • F28D—HEAT-EXCHANGE APPARATUS, NOT PROVIDED FOR IN ANOTHER SUBCLASS, IN WHICH THE HEAT-EXCHANGE MEDIA DO NOT COME INTO DIRECT CONTACT
    • F28D15/00—Heat-exchange apparatus with the intermediate heat-transfer medium in closed tubes passing into or through the conduit walls ; Heat-exchange apparatus employing intermediate heat-transfer medium or bodies
    • F28D15/02—Heat-exchange apparatus with the intermediate heat-transfer medium in closed tubes passing into or through the conduit walls ; Heat-exchange apparatus employing intermediate heat-transfer medium or bodies in which the medium condenses and evaporates, e.g. heat pipes
    • F28D15/04—Heat-exchange apparatus with the intermediate heat-transfer medium in closed tubes passing into or through the conduit walls ; Heat-exchange apparatus employing intermediate heat-transfer medium or bodies in which the medium condenses and evaporates, e.g. heat pipes with tubes having a capillary structure
    • F28D15/043—Heat-exchange apparatus with the intermediate heat-transfer medium in closed tubes passing into or through the conduit walls ; Heat-exchange apparatus employing intermediate heat-transfer medium or bodies in which the medium condenses and evaporates, e.g. heat pipes with tubes having a capillary structure forming loops, e.g. capillary pumped loops

Landscapes

  • Engineering & Computer Science (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Sustainable Development (AREA)
  • Physics & Mathematics (AREA)
  • Thermal Sciences (AREA)
  • Mechanical Engineering (AREA)
  • General Engineering & Computer Science (AREA)
  • Cooling Or The Like Of Electrical Apparatus (AREA)
  • Other Air-Conditioning Systems (AREA)

Abstract

Изобретение предназначено для теплопередачи и может быть использовано в теплотехнике. Теплопередающая система для циклической теплообменной системы выполнена с возможностью работы с использованием термодинамического цикла и заполнена хладагентом. Теплопередающая система содержит испаритель, окружающий часть циклической теплообменной системы и имеющий стенку, выполненную с возможностью термического соединения с частью циклической теплообменной системы для регулирования температуры указанной части, первичный фитиль, соединенный по текучей среде со стенкой, и канал удаления пара, который находится на поверхности раздела между первичным фитилем и стенкой, и конденсатор, соединенный по текучей среде с испарителем для образования замкнутого контура, который вмещает рабочую текучую среду для теплопередающей системы. Термодинамическая система содержит циклическую теплообменную систему. Способ регулирования температуры части циклической теплообменной системы, которая заполнена хладагентом, включает термическое соединение стенки испарителя с циклической теплообменной системой для регулирования температуры части циклической теплообменной системы. Изобретение обеспечивает повышение эффективности термодинамической системы и способа регулирования температуры. 3 н. и 28 з.п. ф-лы, 87 ил.

Description

Текст описания приведен в факсимильном виде.
Figure 00000001

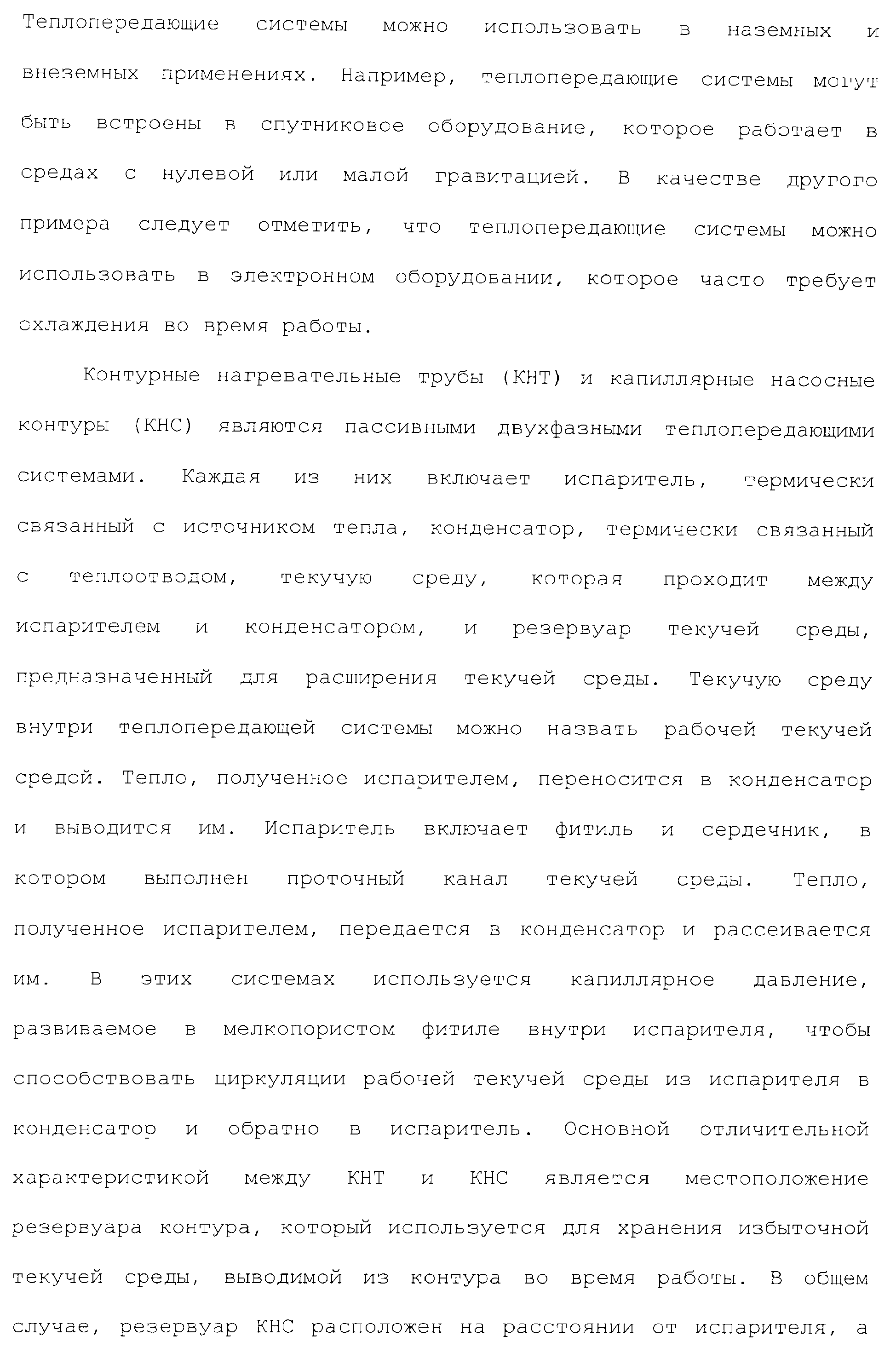

Figure 00000002
Figure 00000003
Figure 00000004

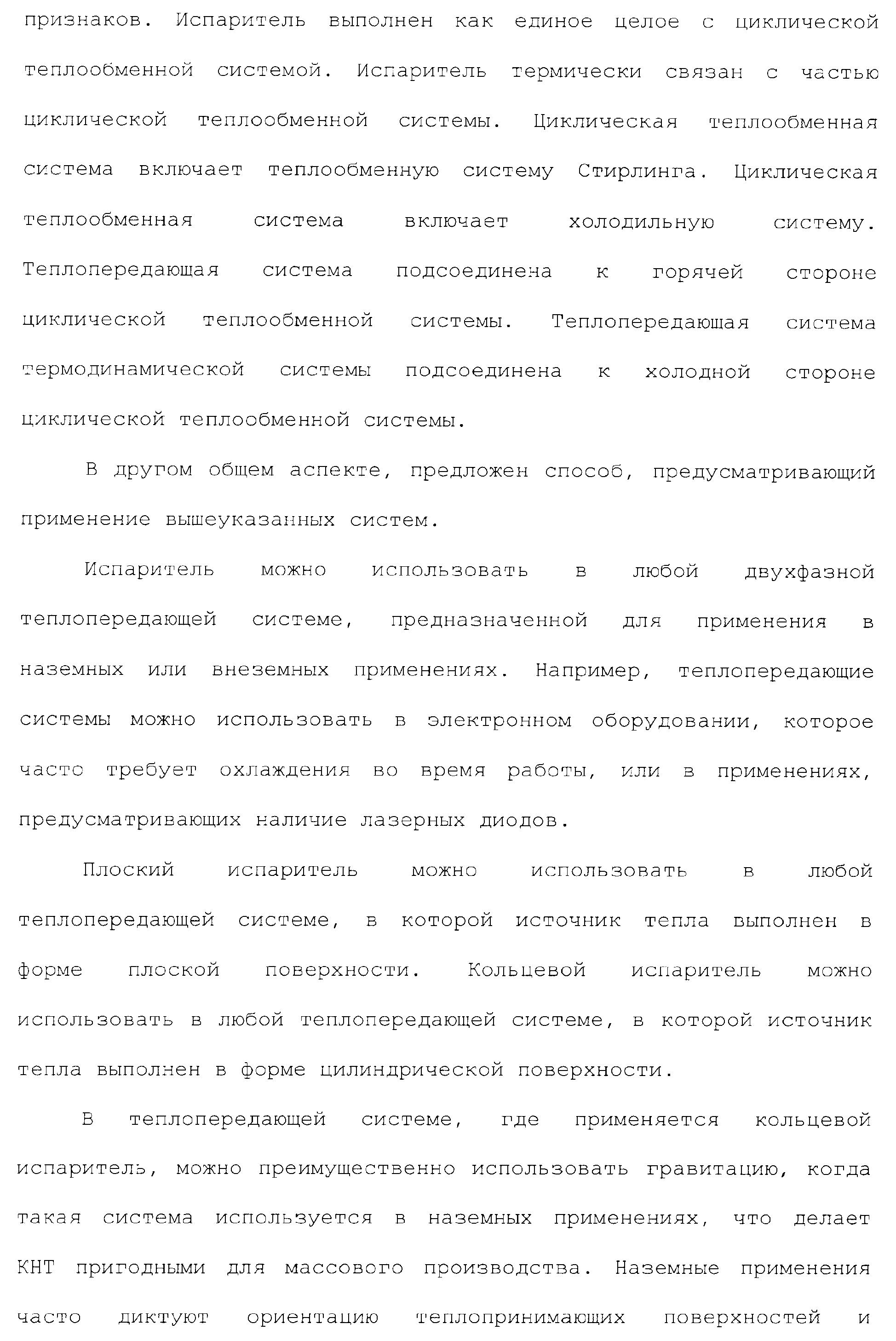

Figure 00000005

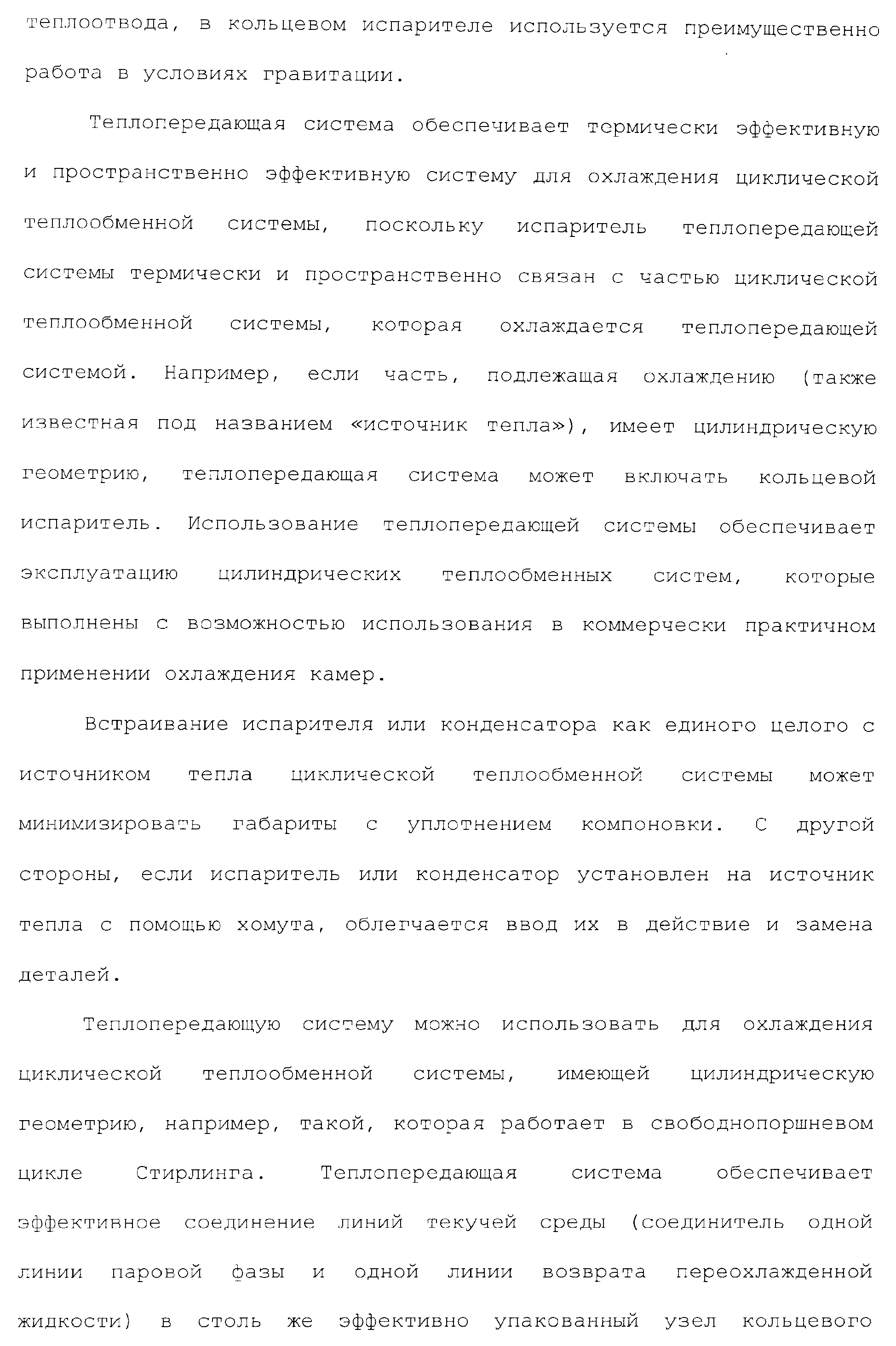

Figure 00000006

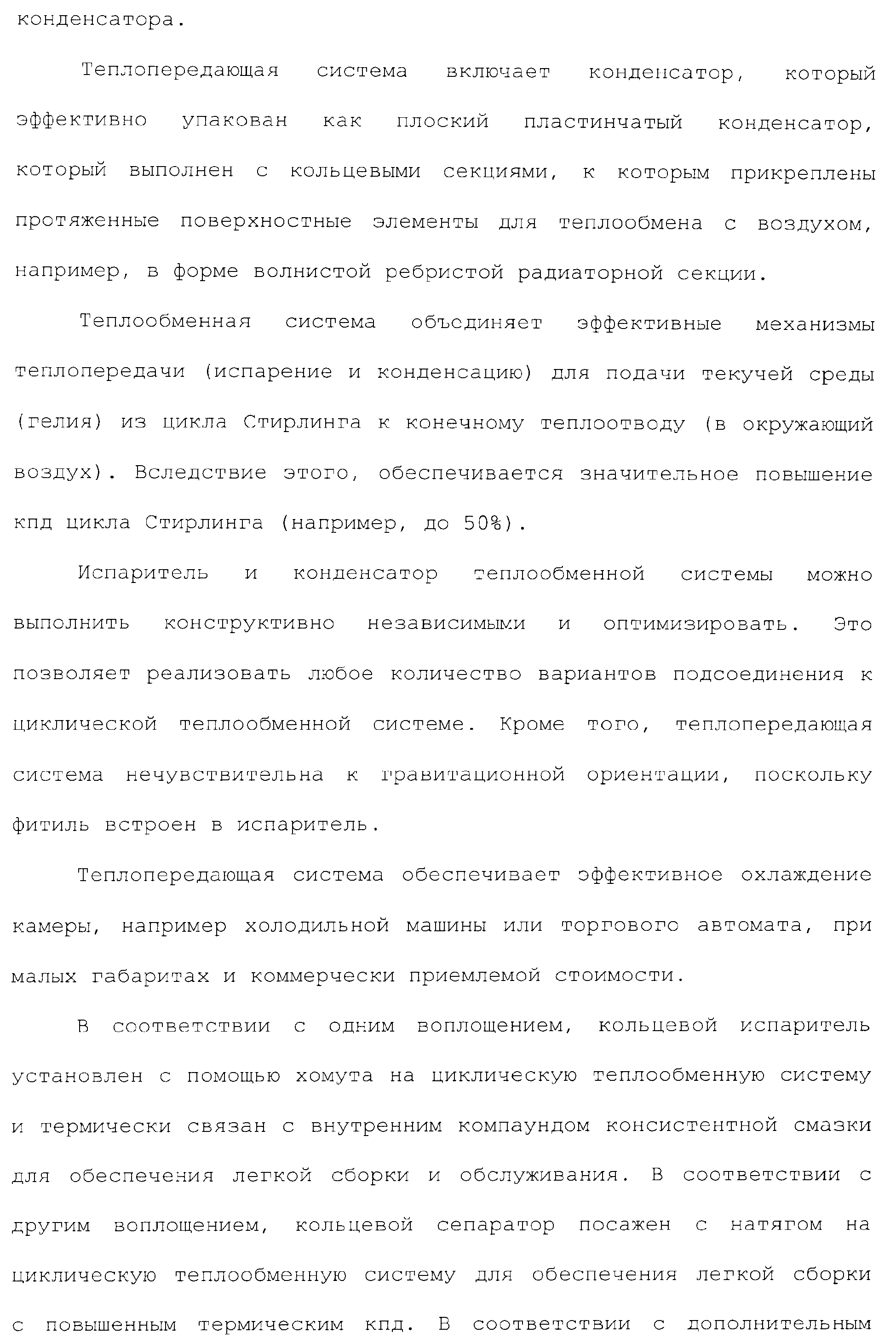

Figure 00000007

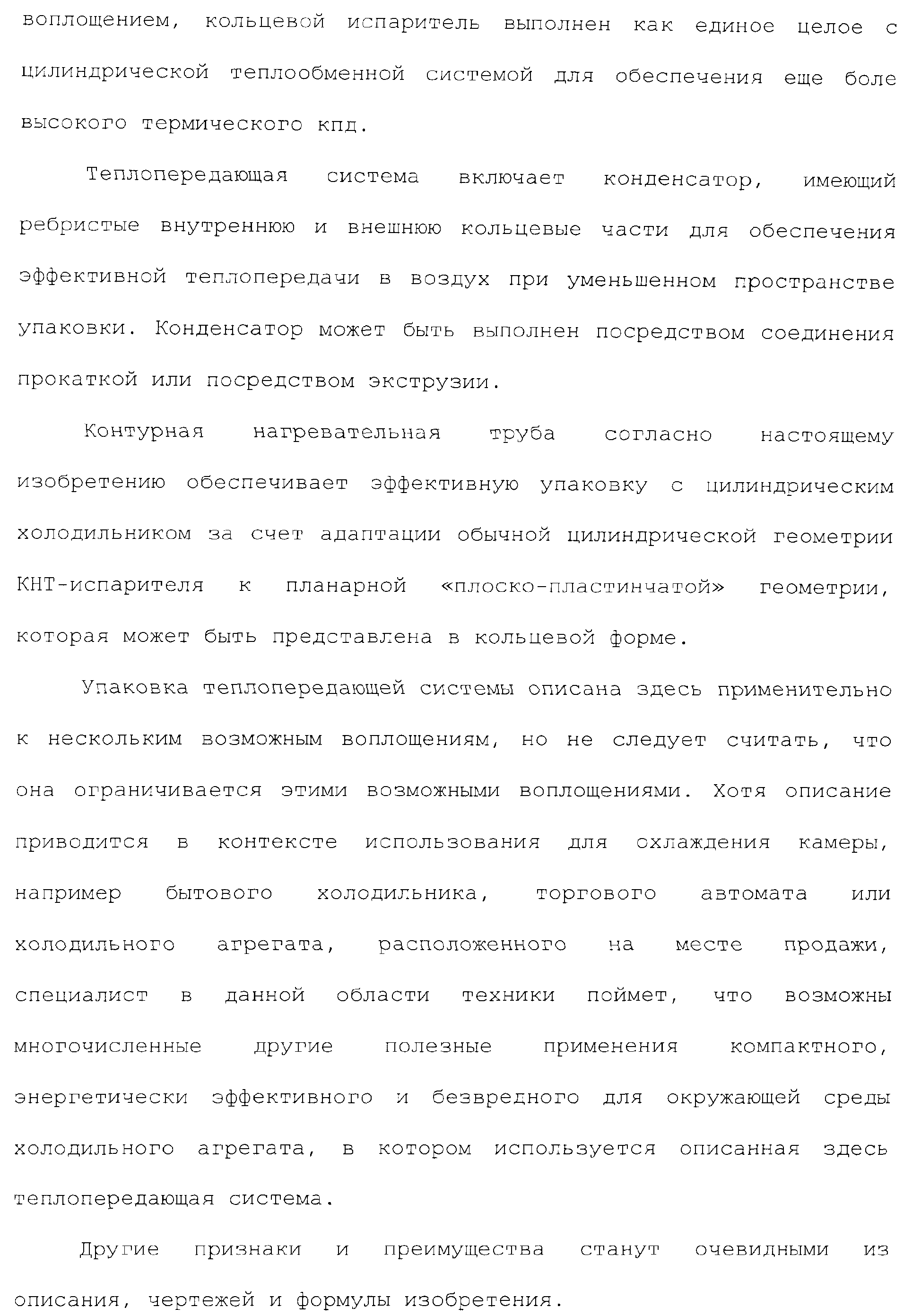

Figure 00000008

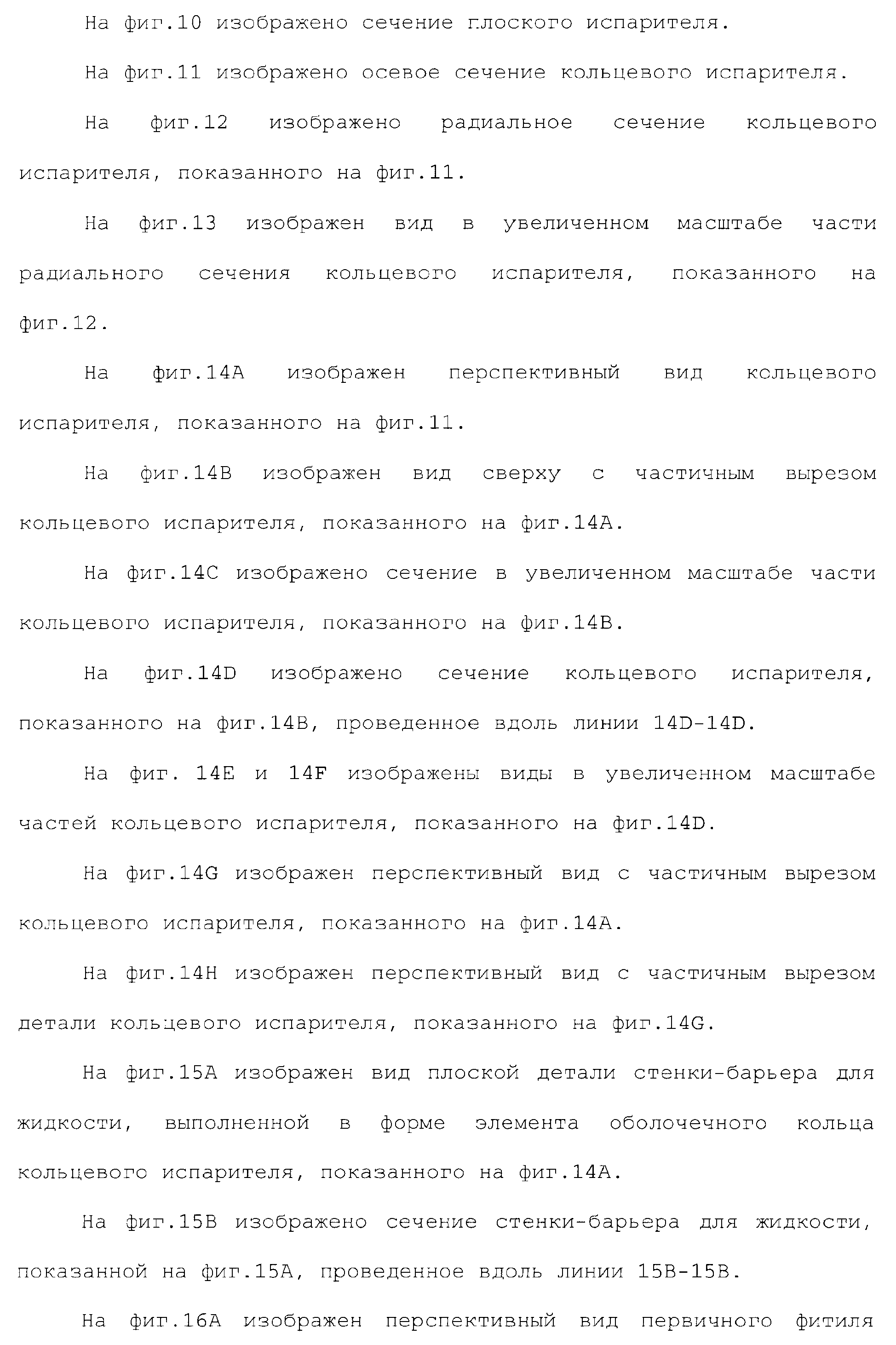

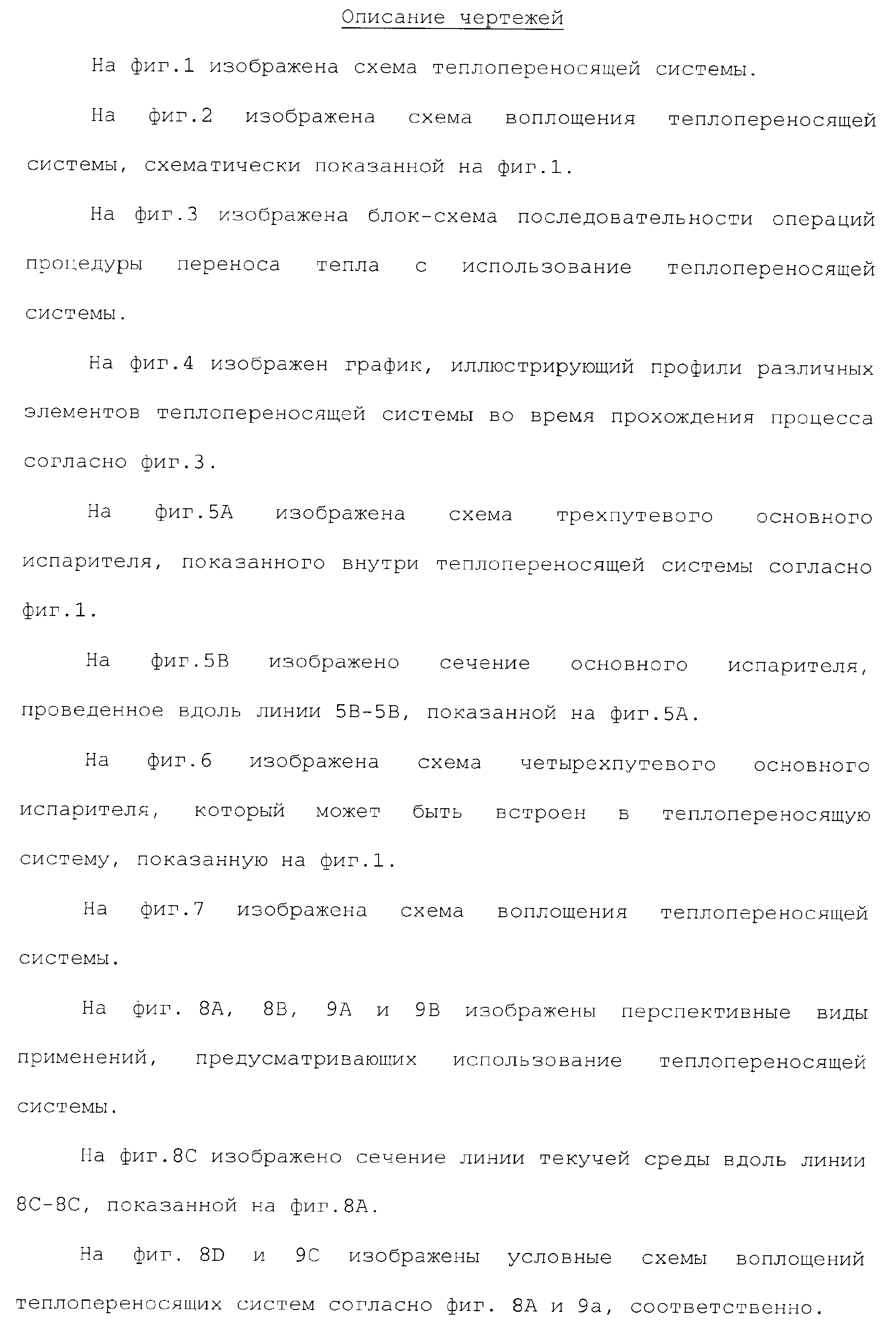

Figure 00000009
Figure 00000010

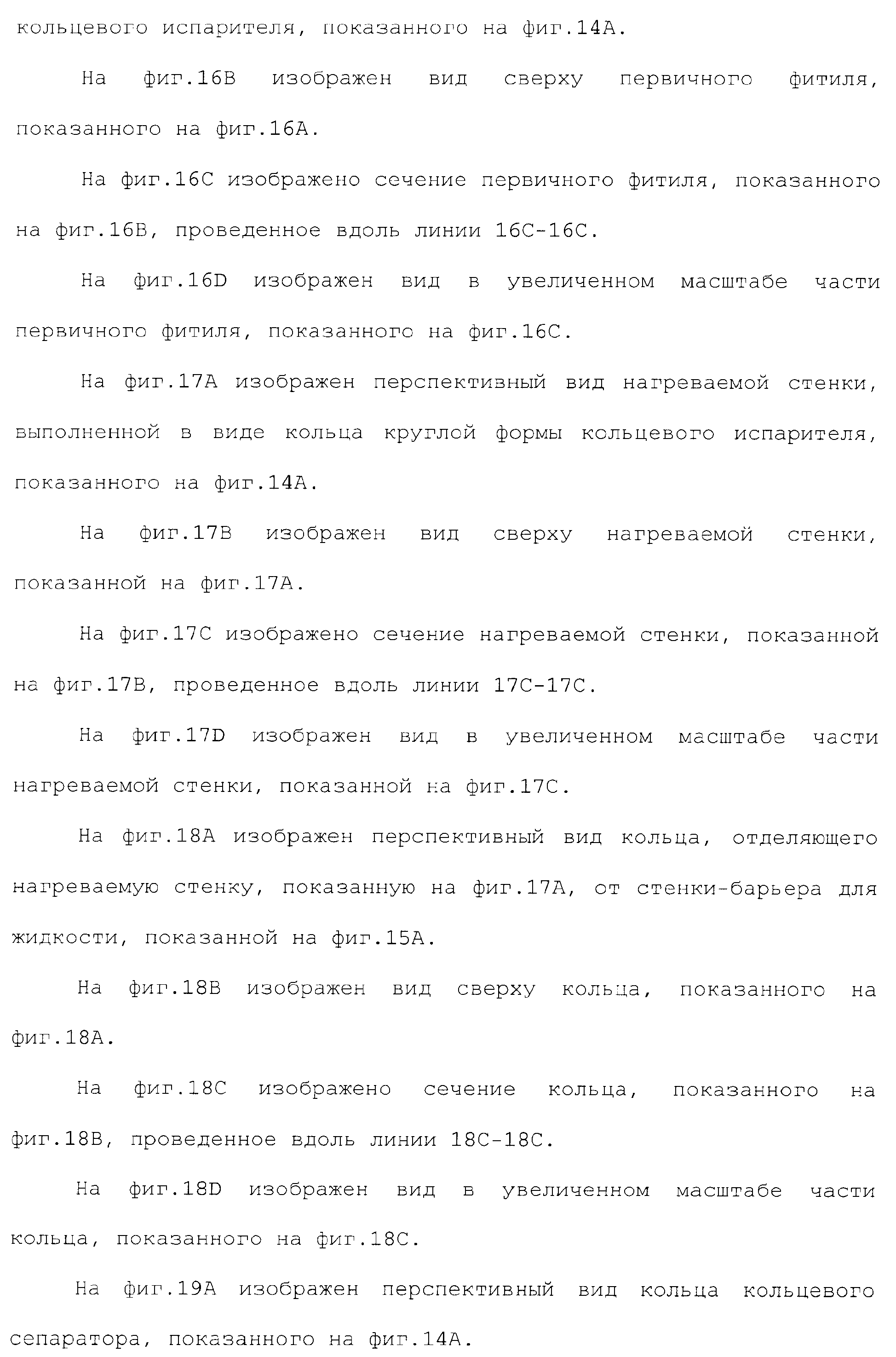

Figure 00000011
Figure 00000012
Figure 00000013
Figure 00000014

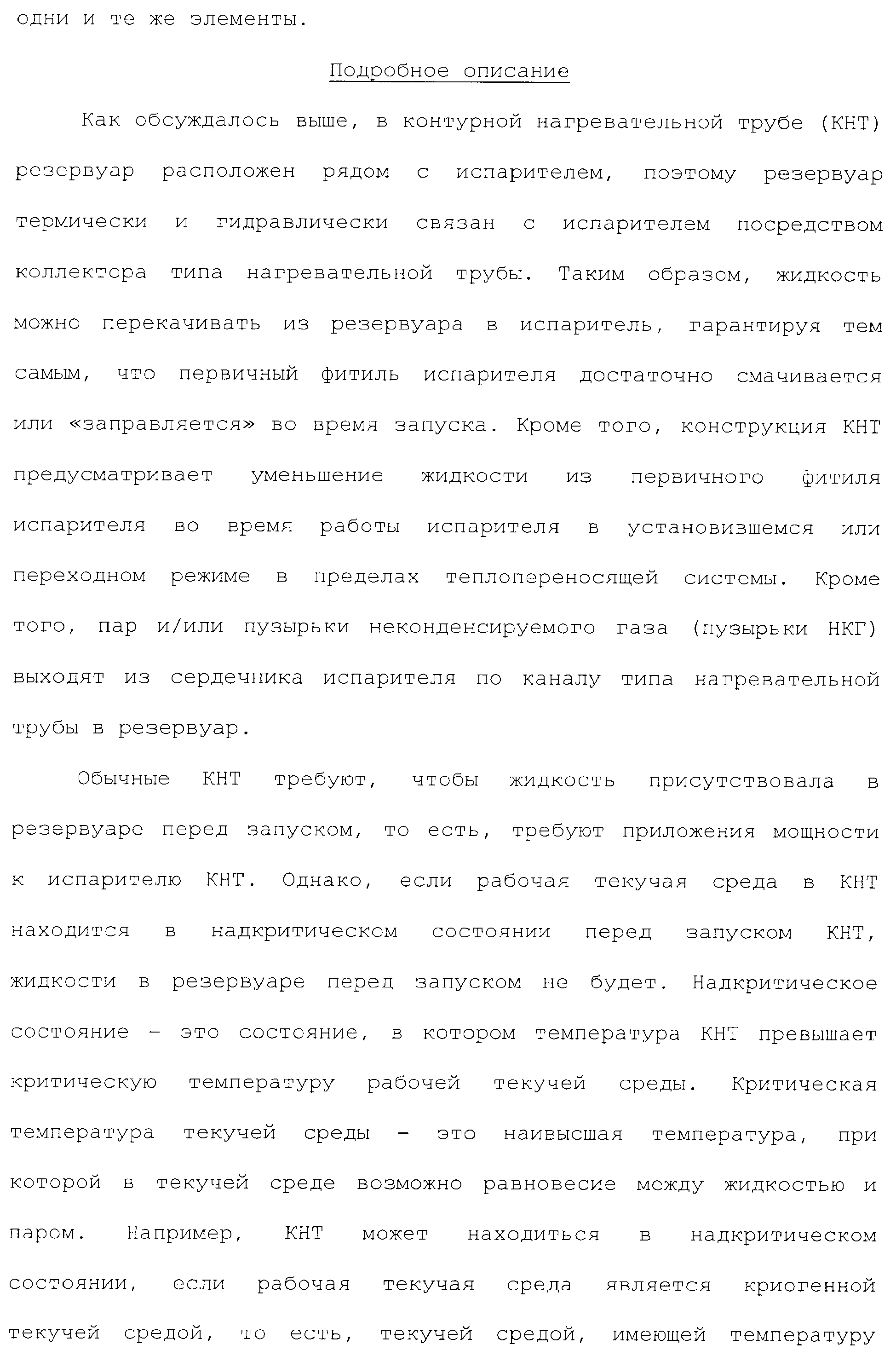

Figure 00000015

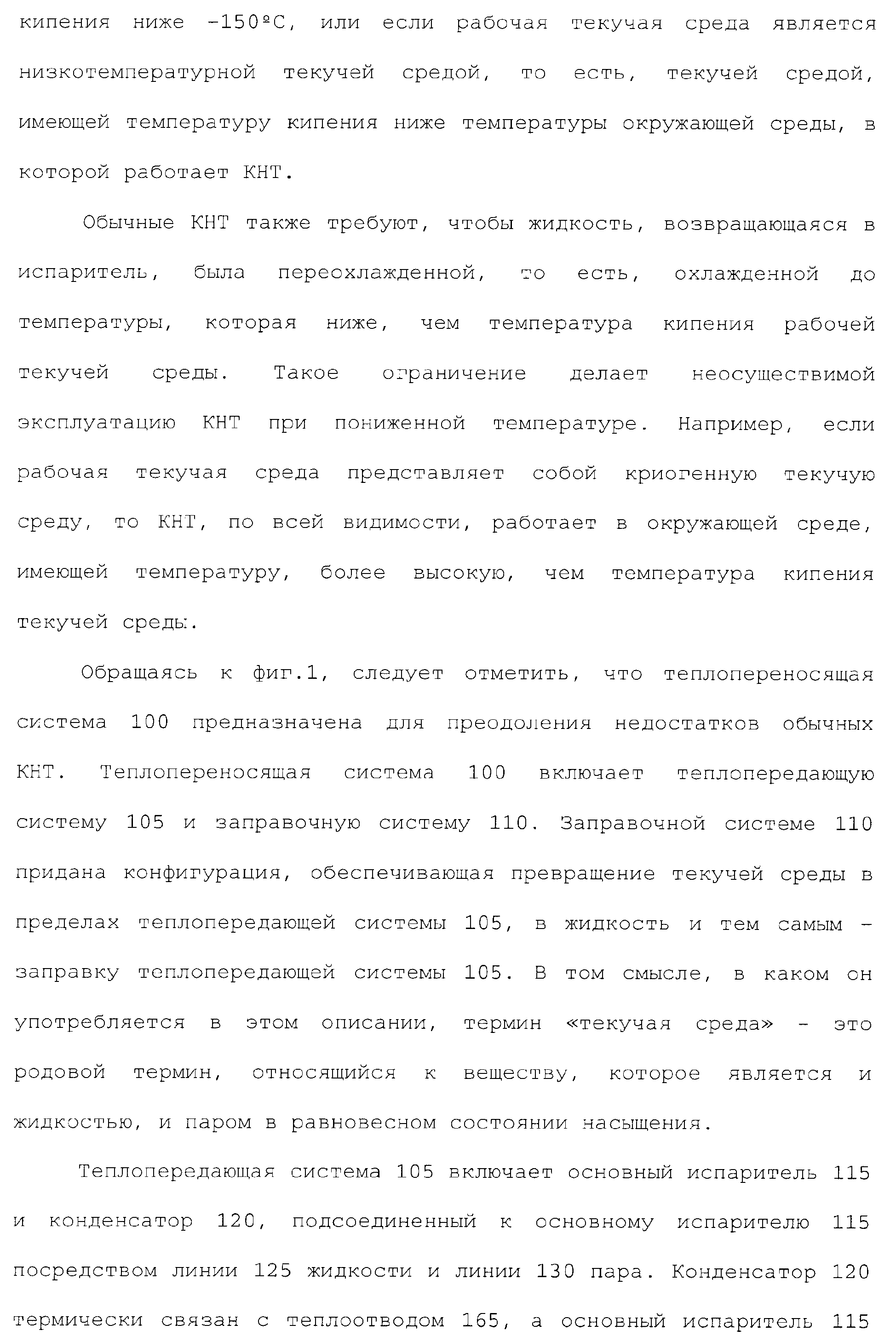

Figure 00000016
Figure 00000017

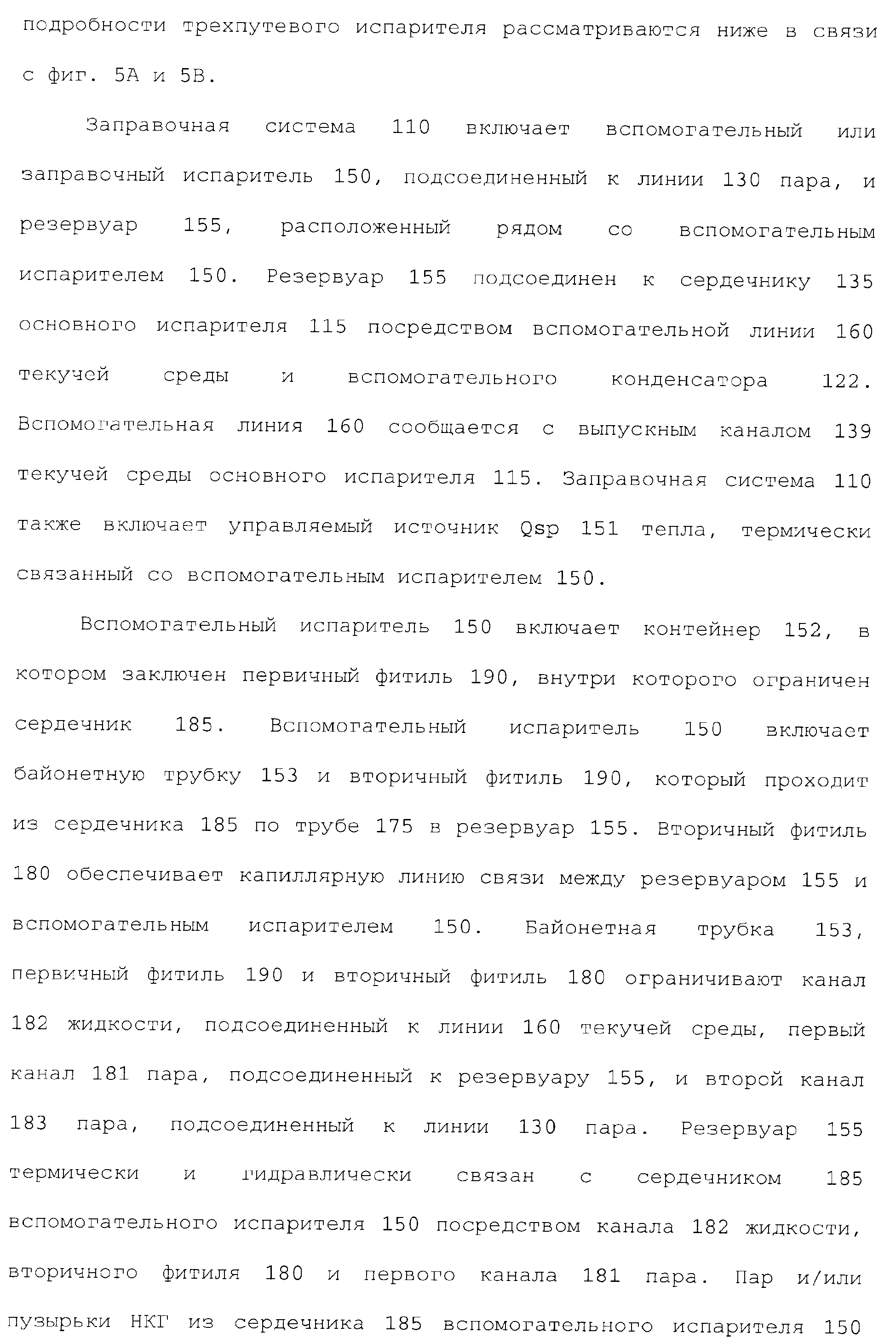

Figure 00000018

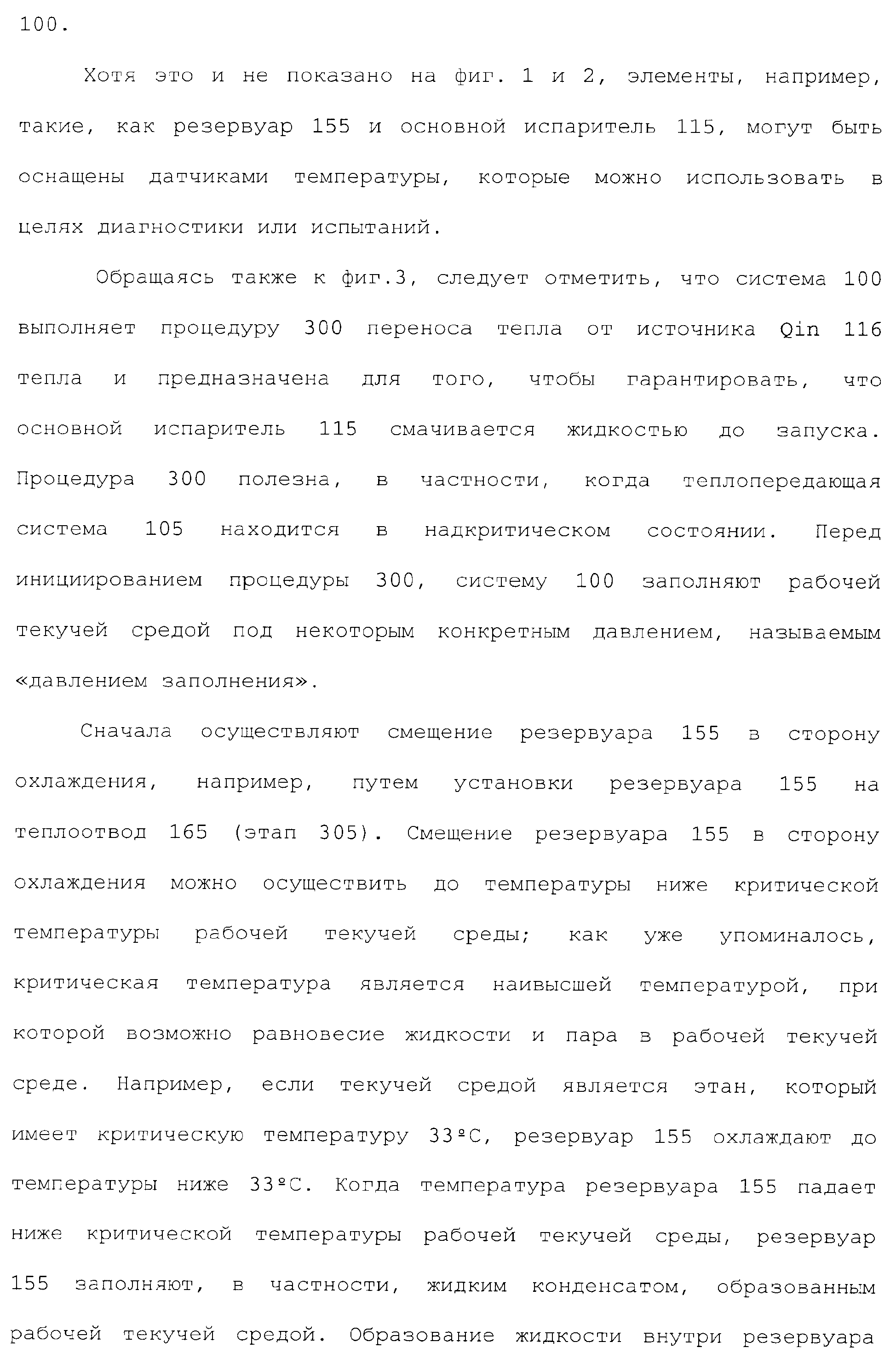

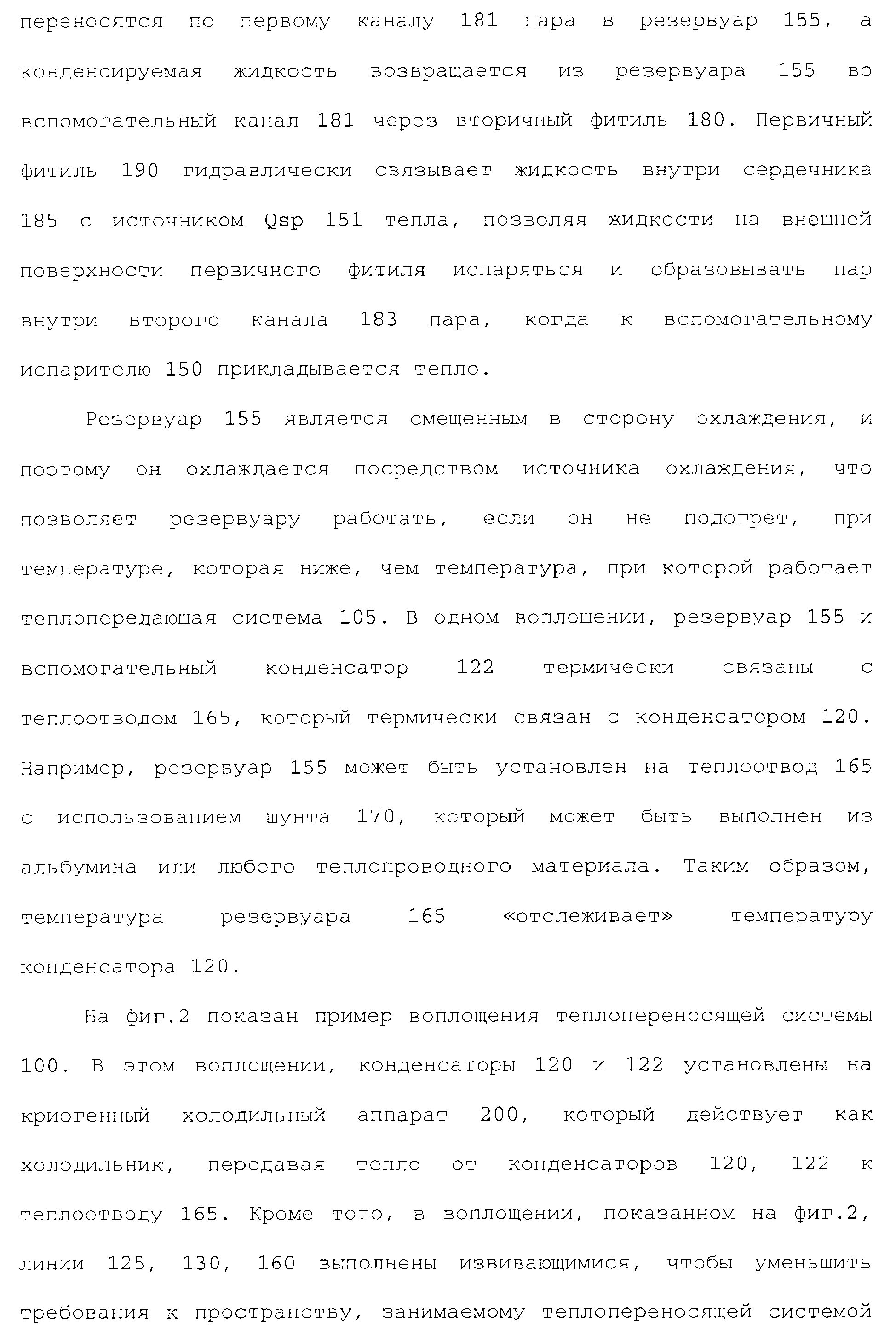

Figure 00000019
Figure 00000020

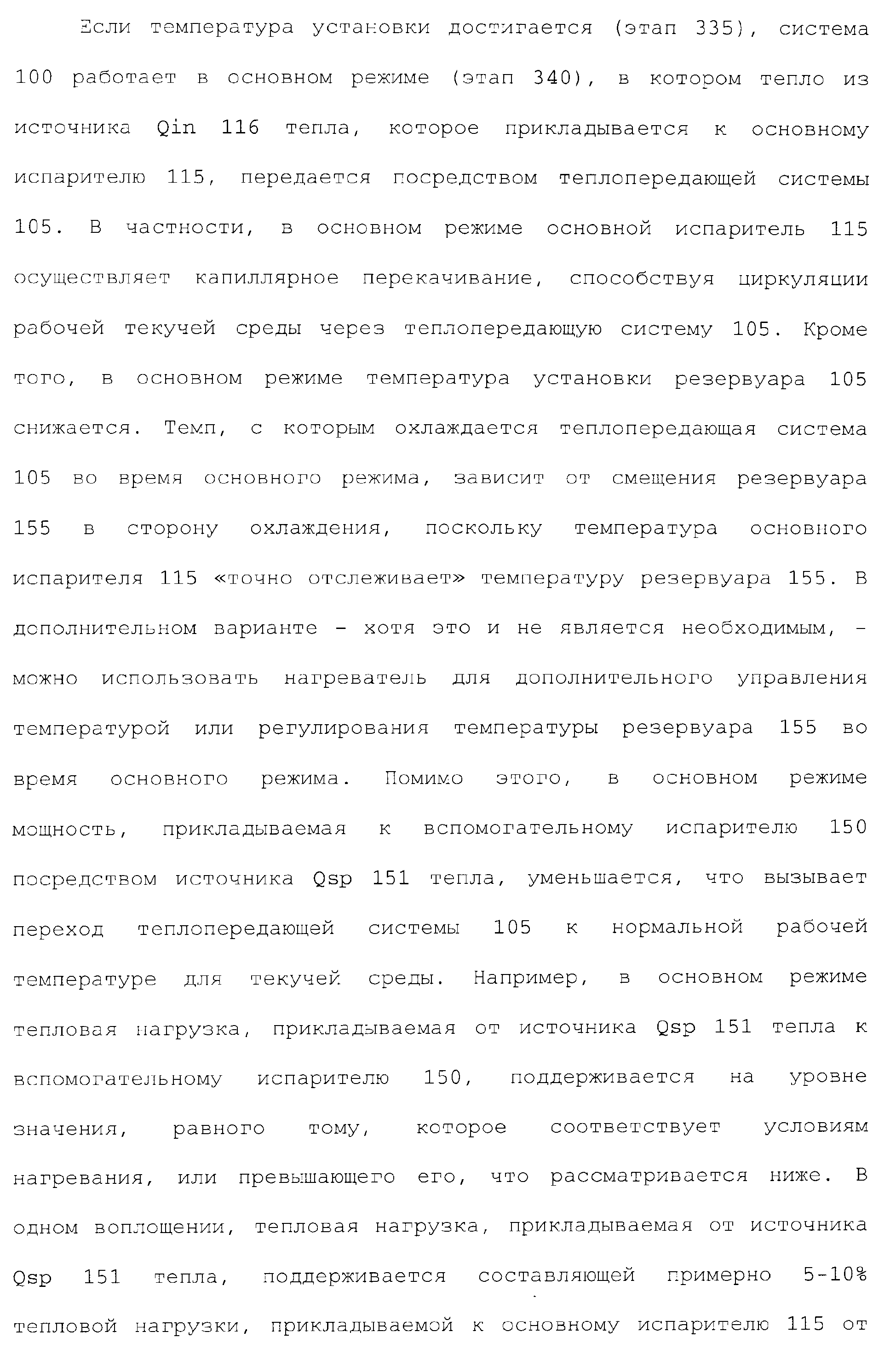

Figure 00000021
Figure 00000022
Figure 00000023

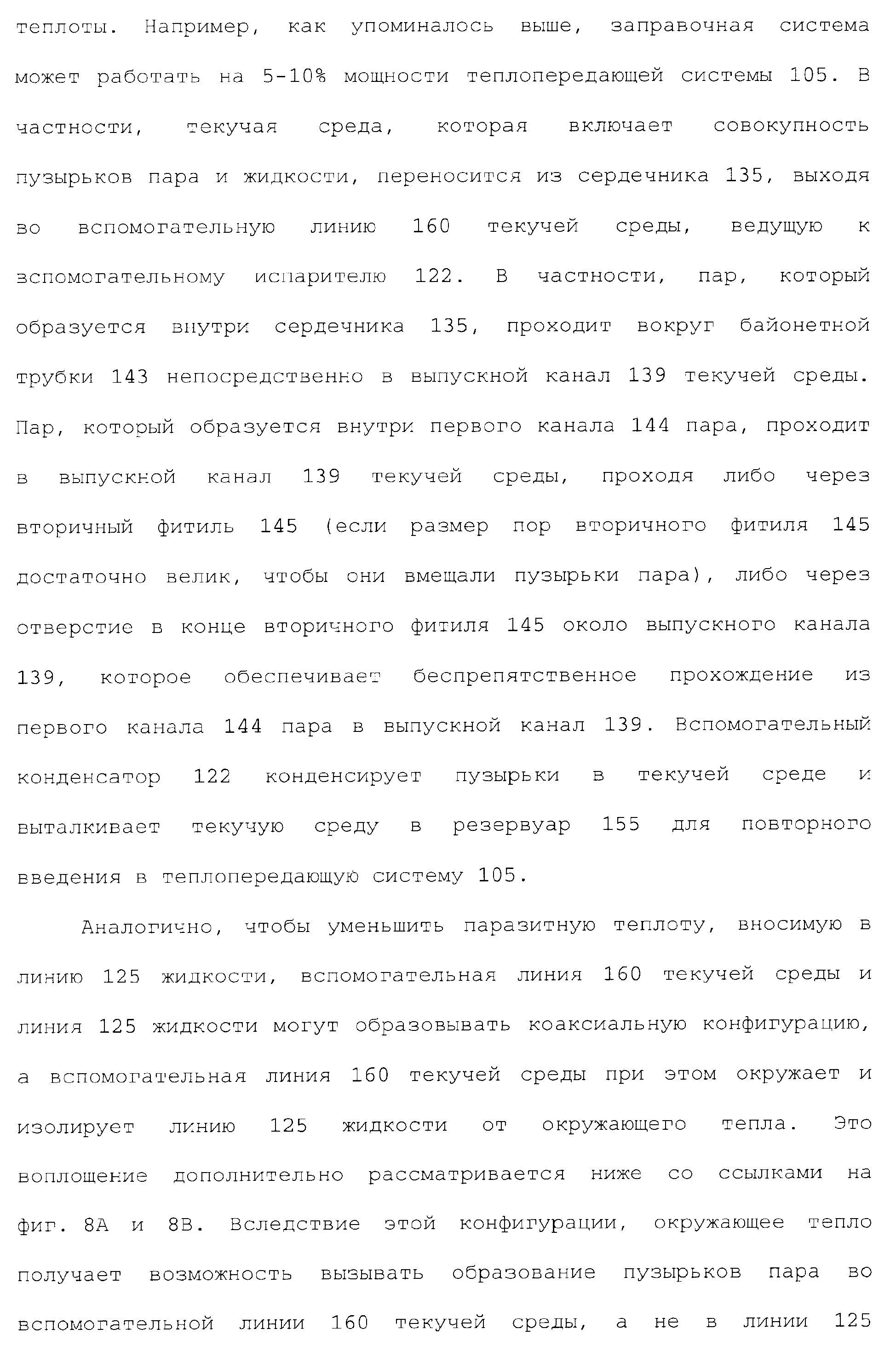

Figure 00000024

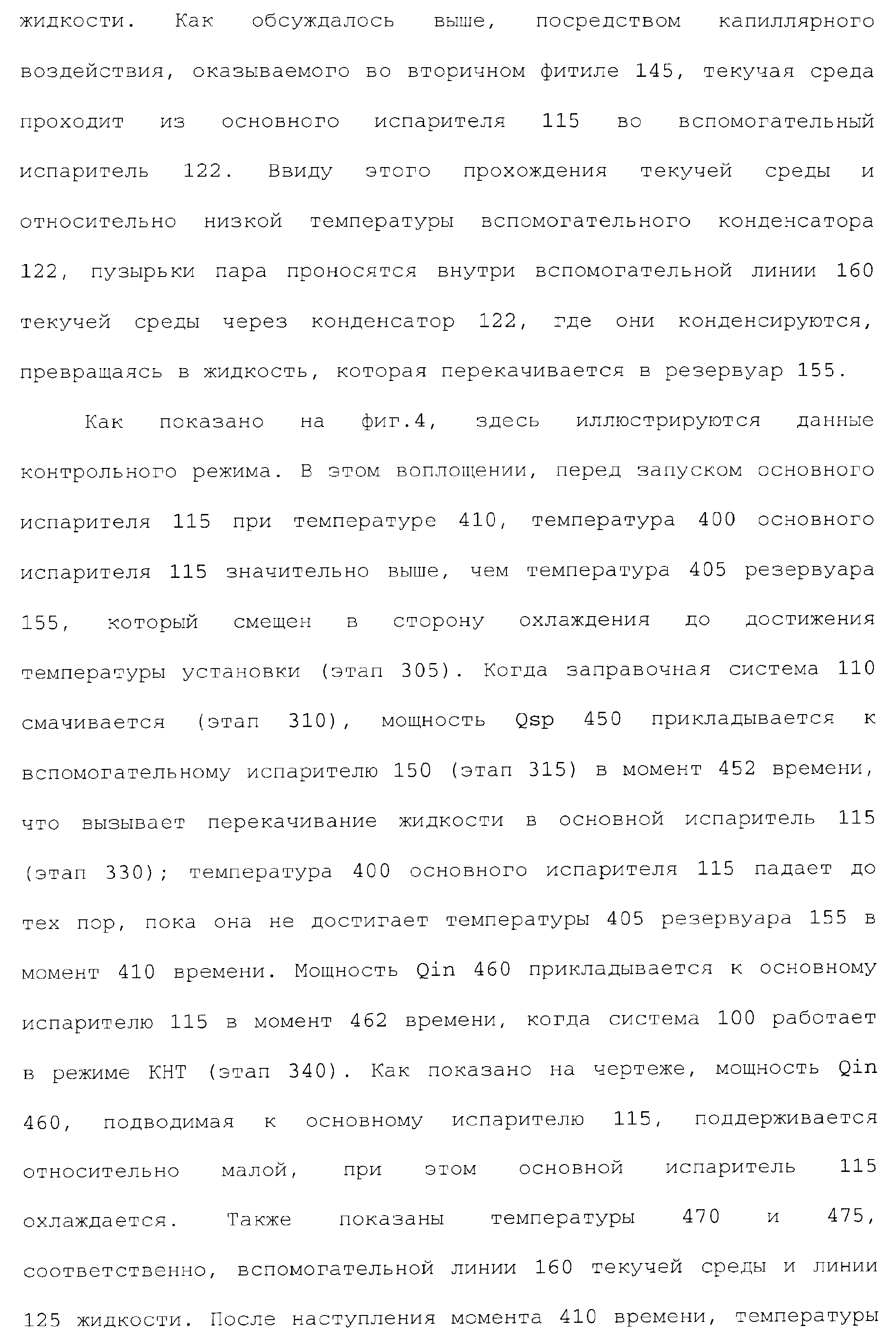

Figure 00000025

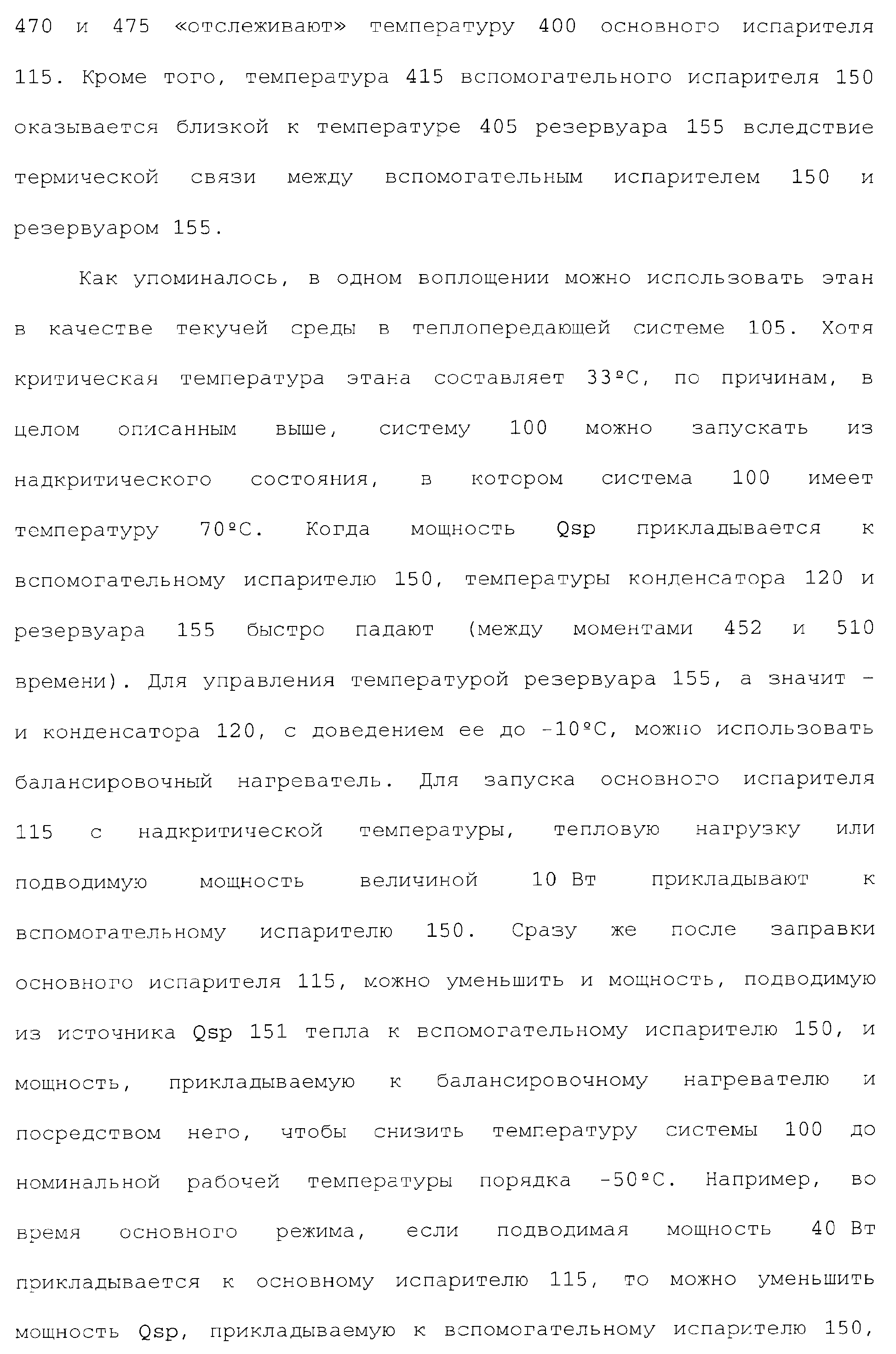

Figure 00000026

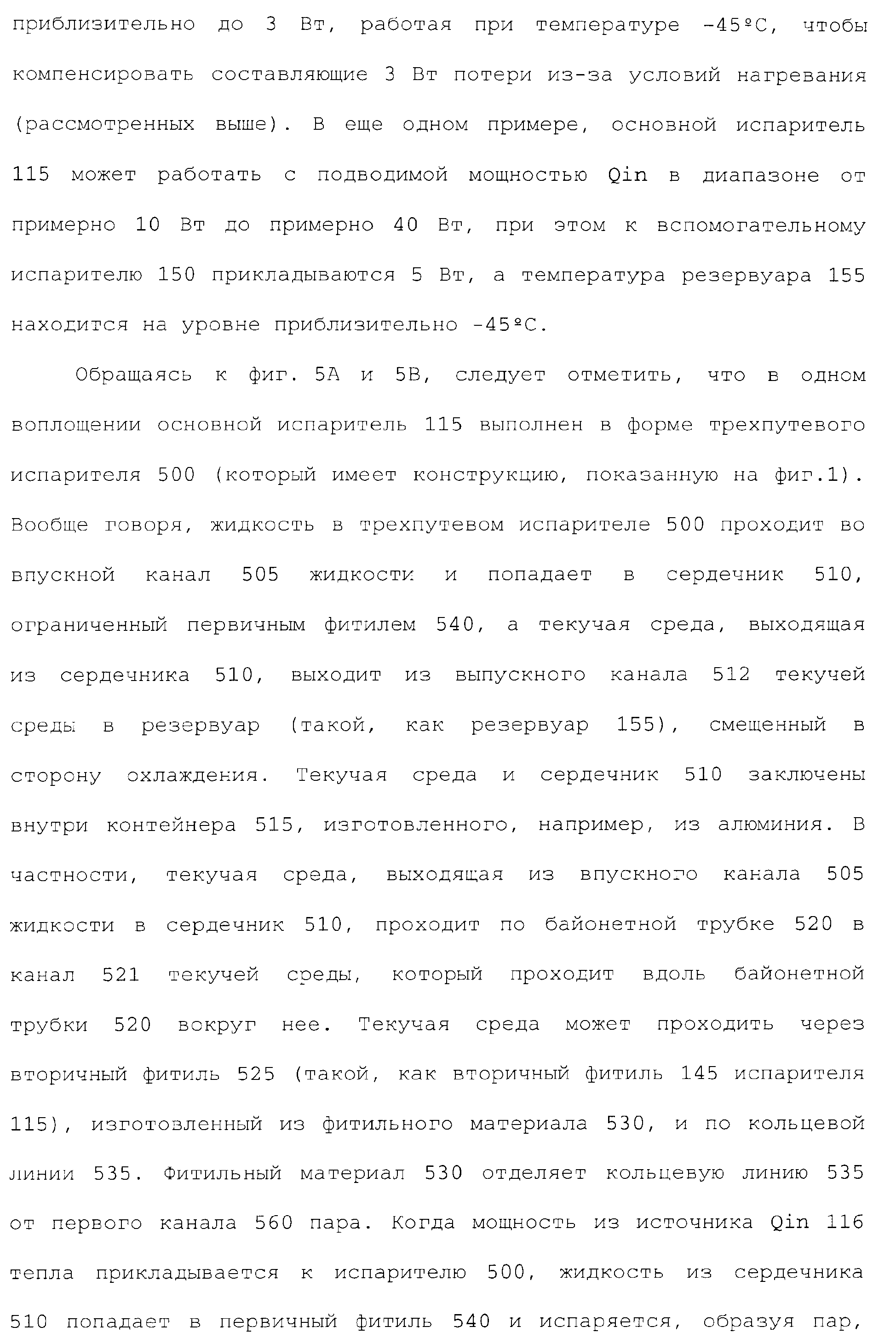

Figure 00000027

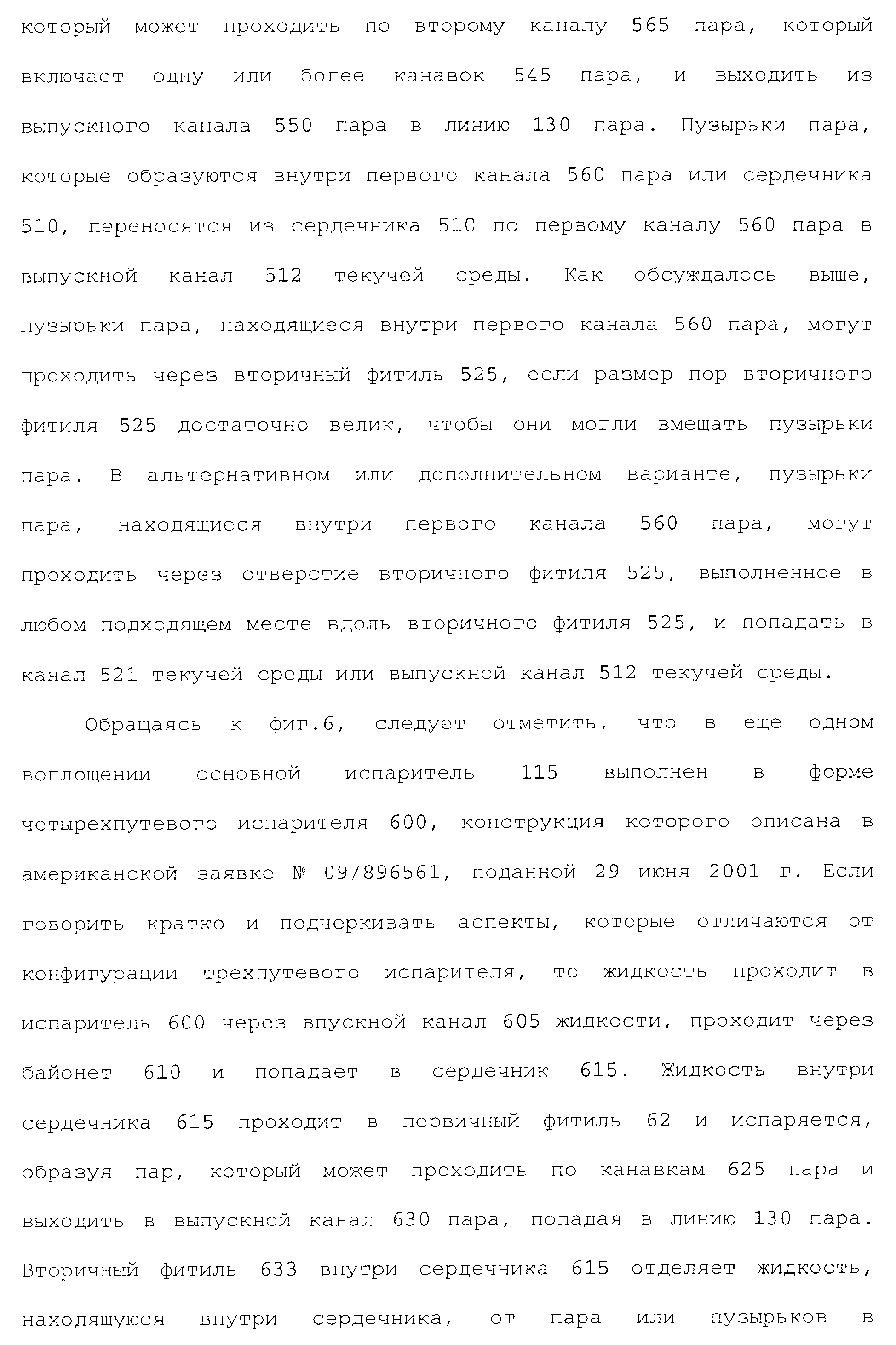

Figure 00000028

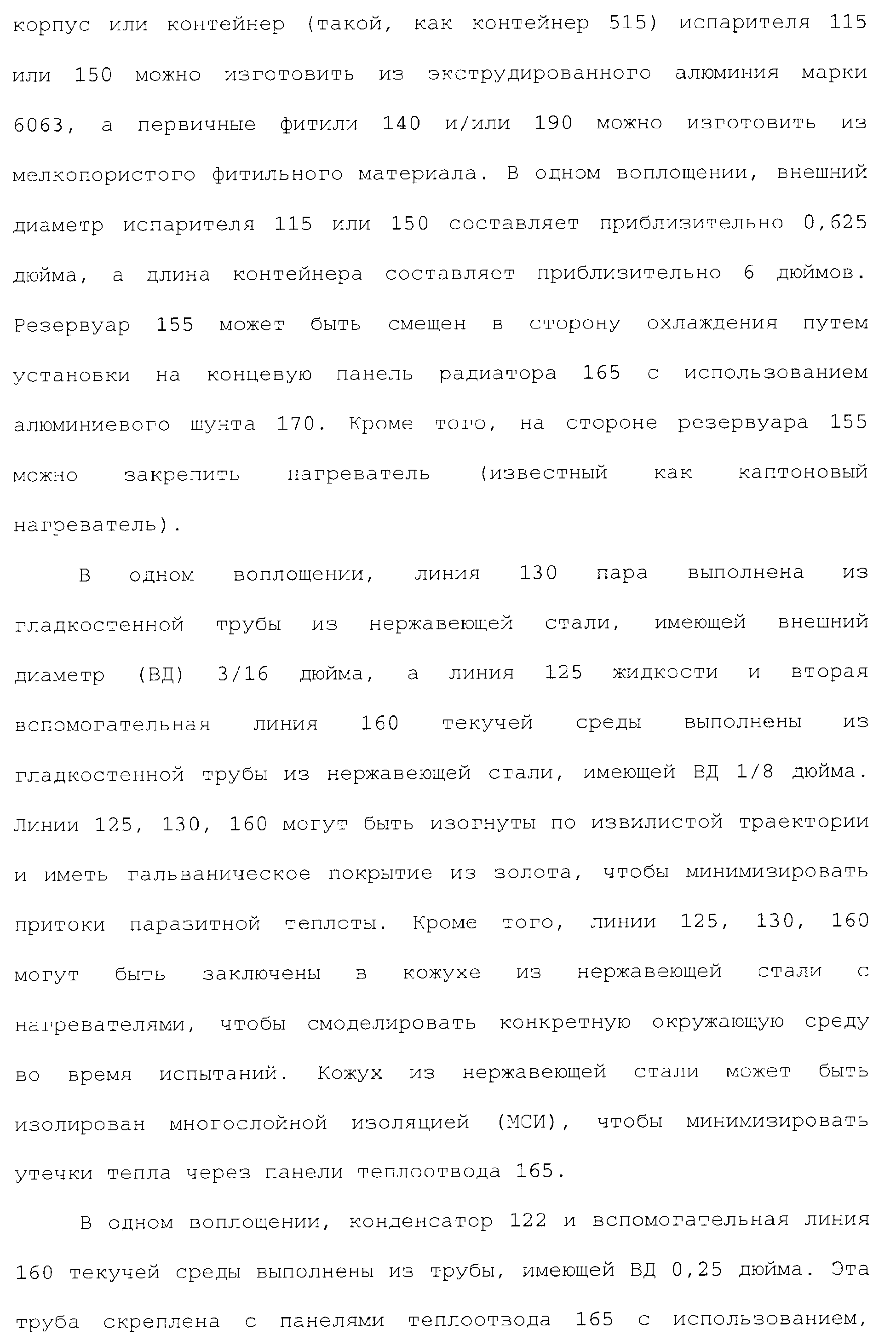

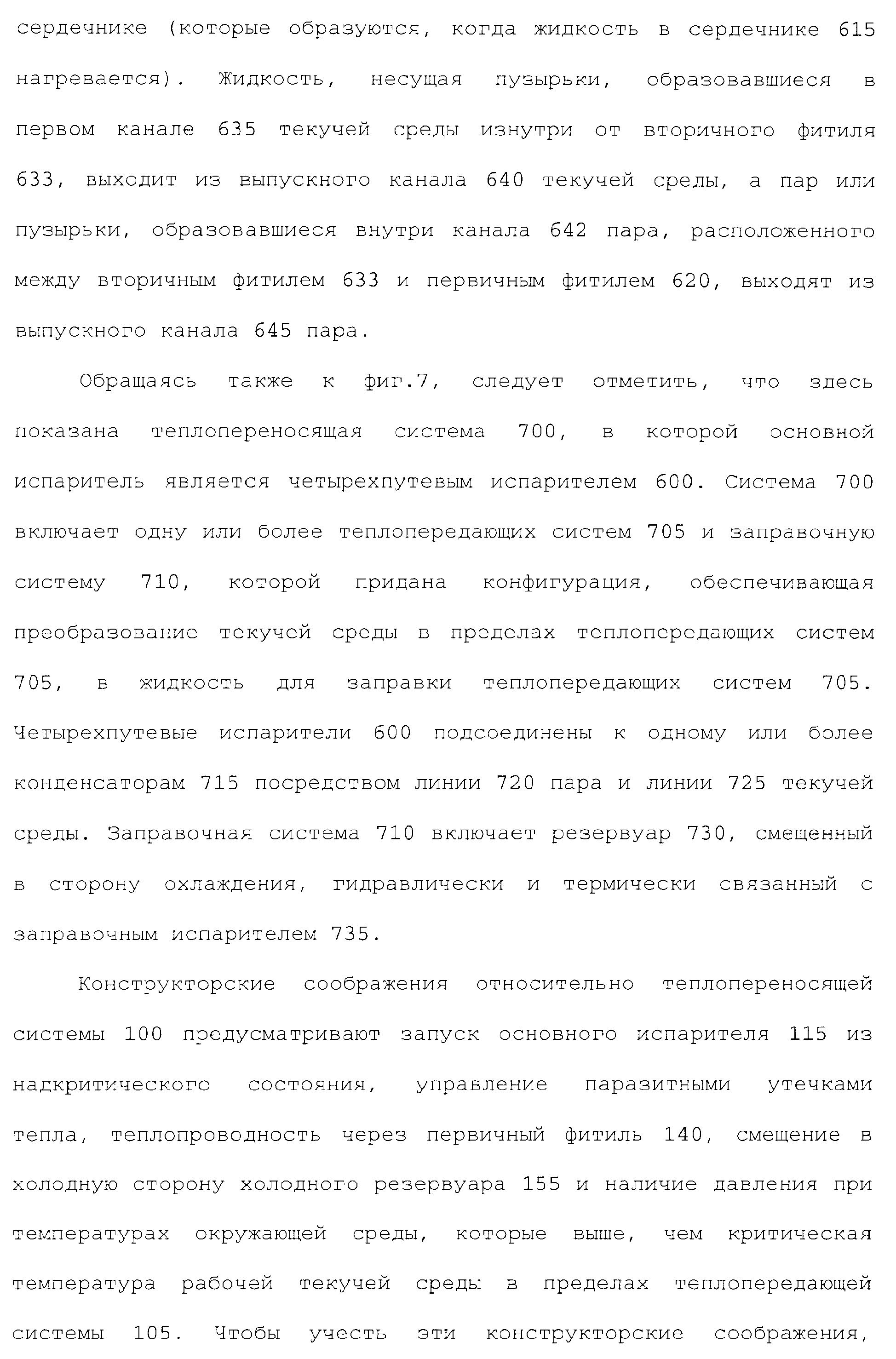

Figure 00000029
Figure 00000030

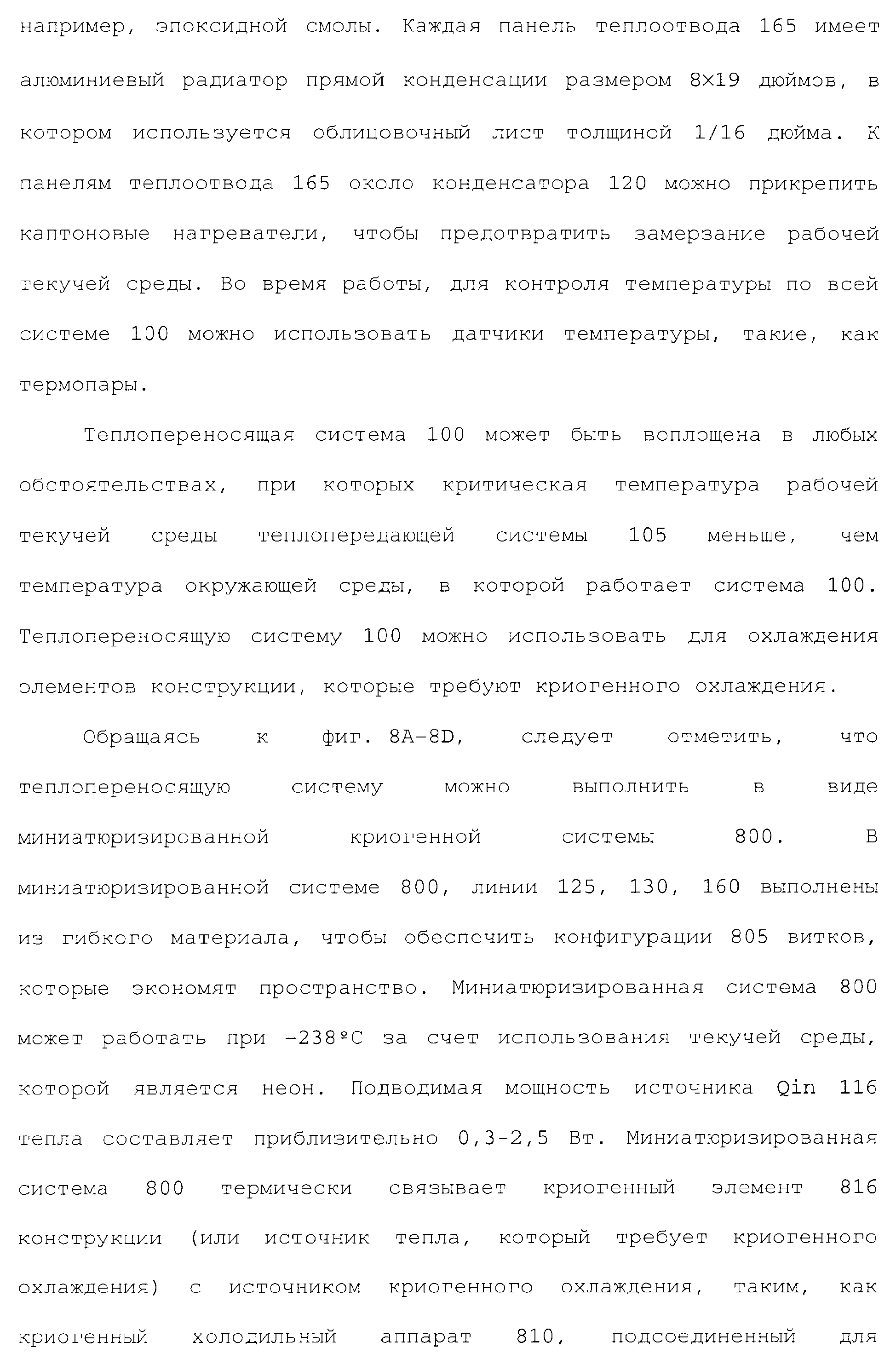

Figure 00000031

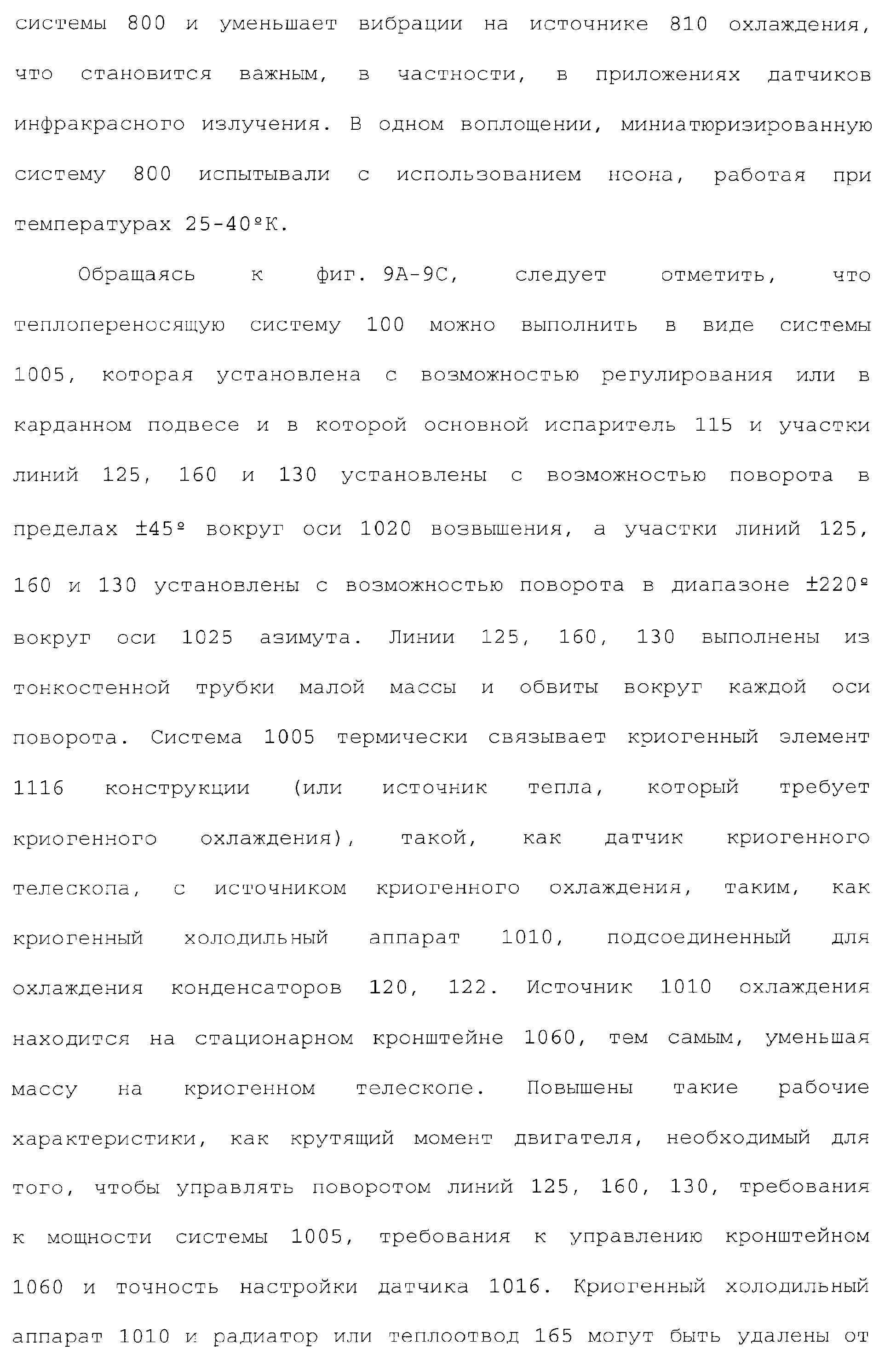

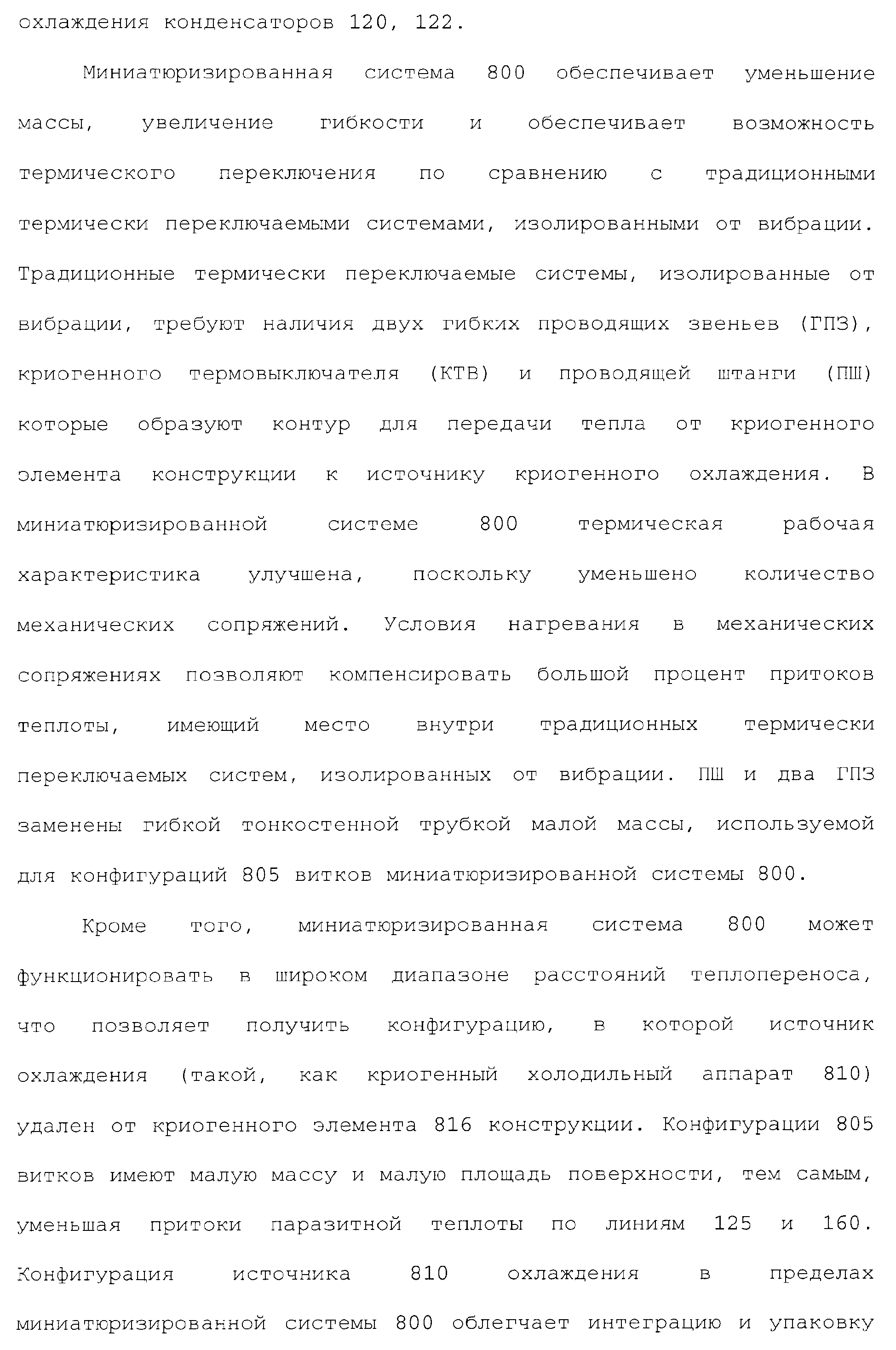

Figure 00000032
Figure 00000033

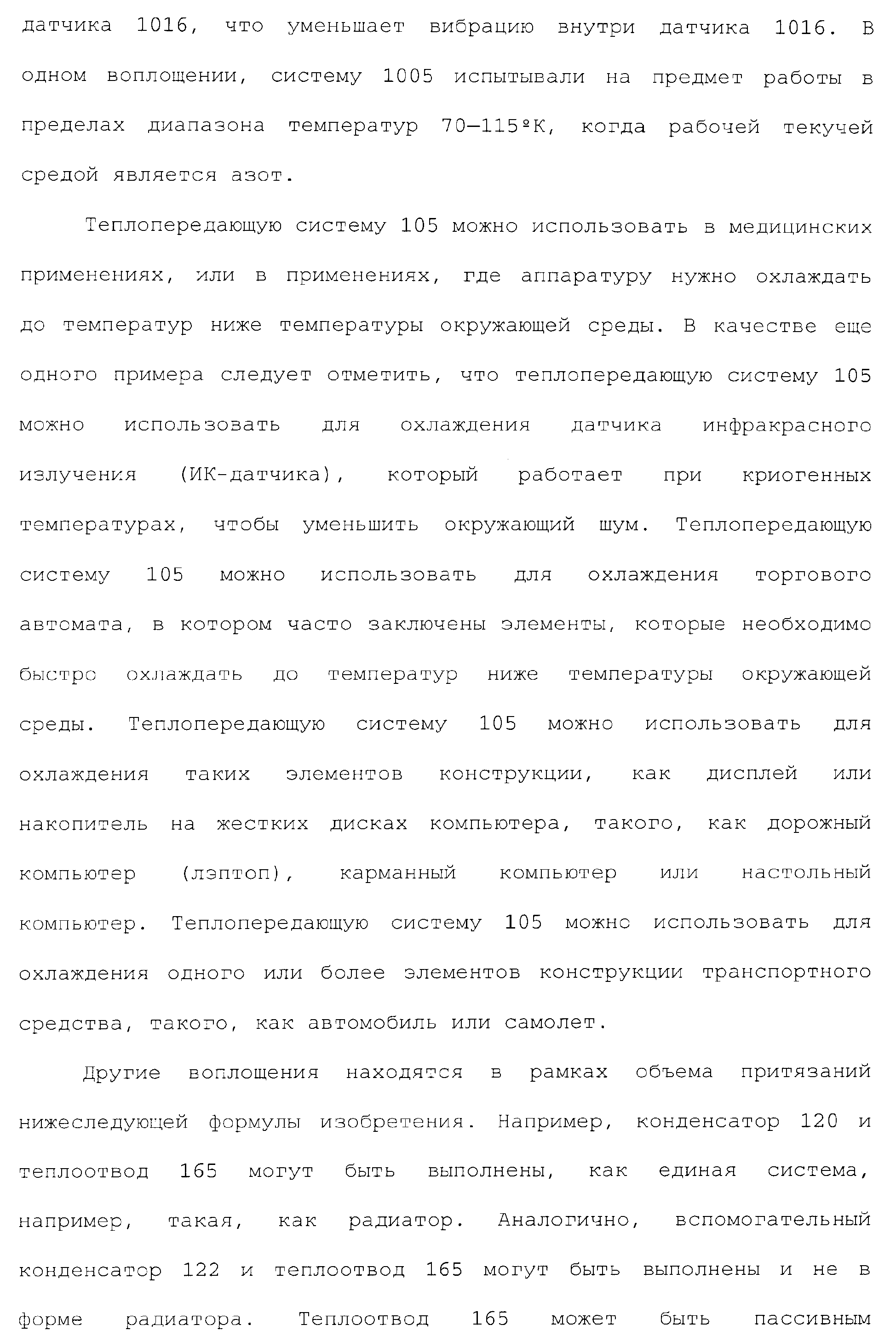

Figure 00000034

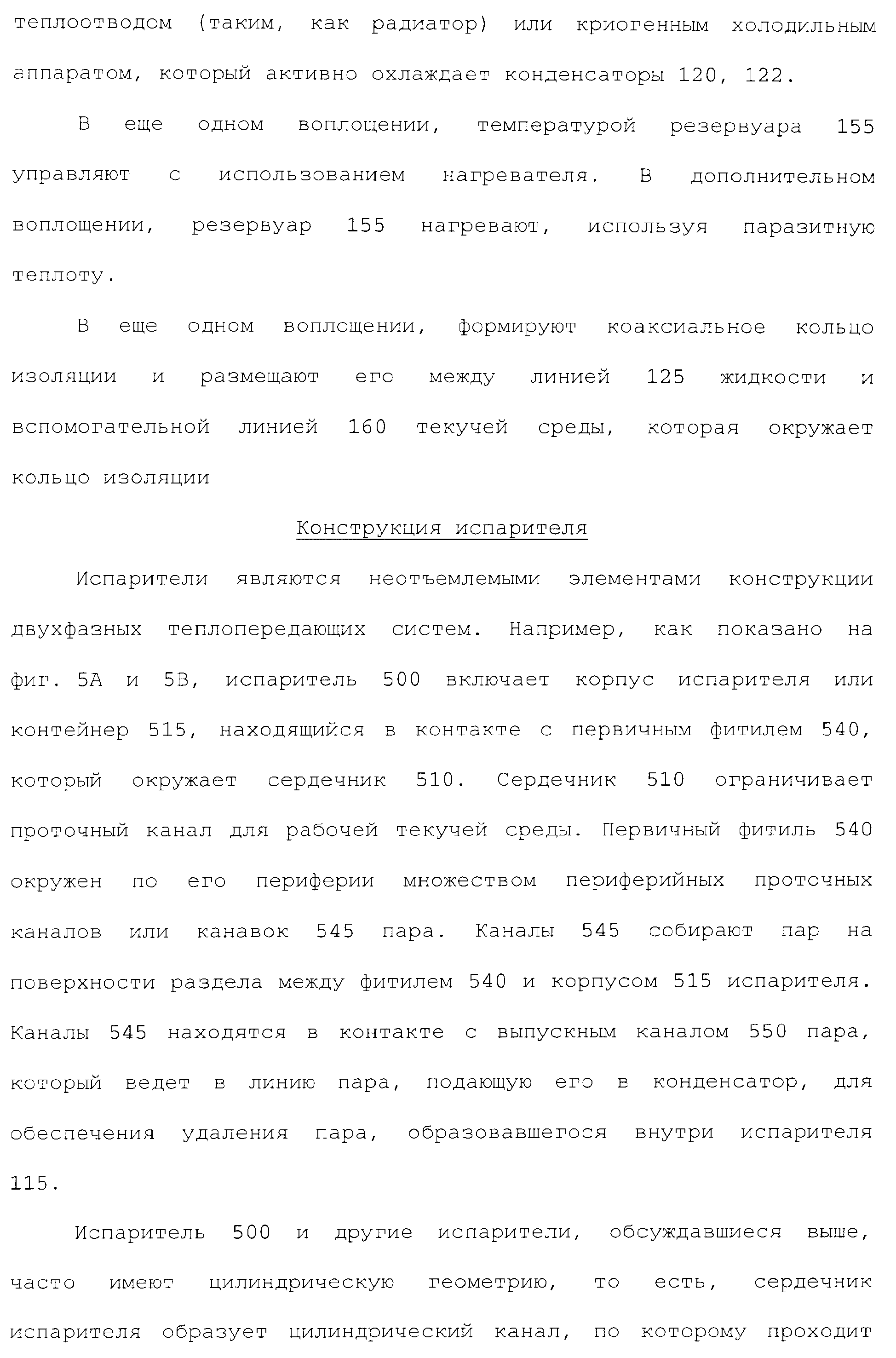

Figure 00000035
Figure 00000036
Figure 00000037

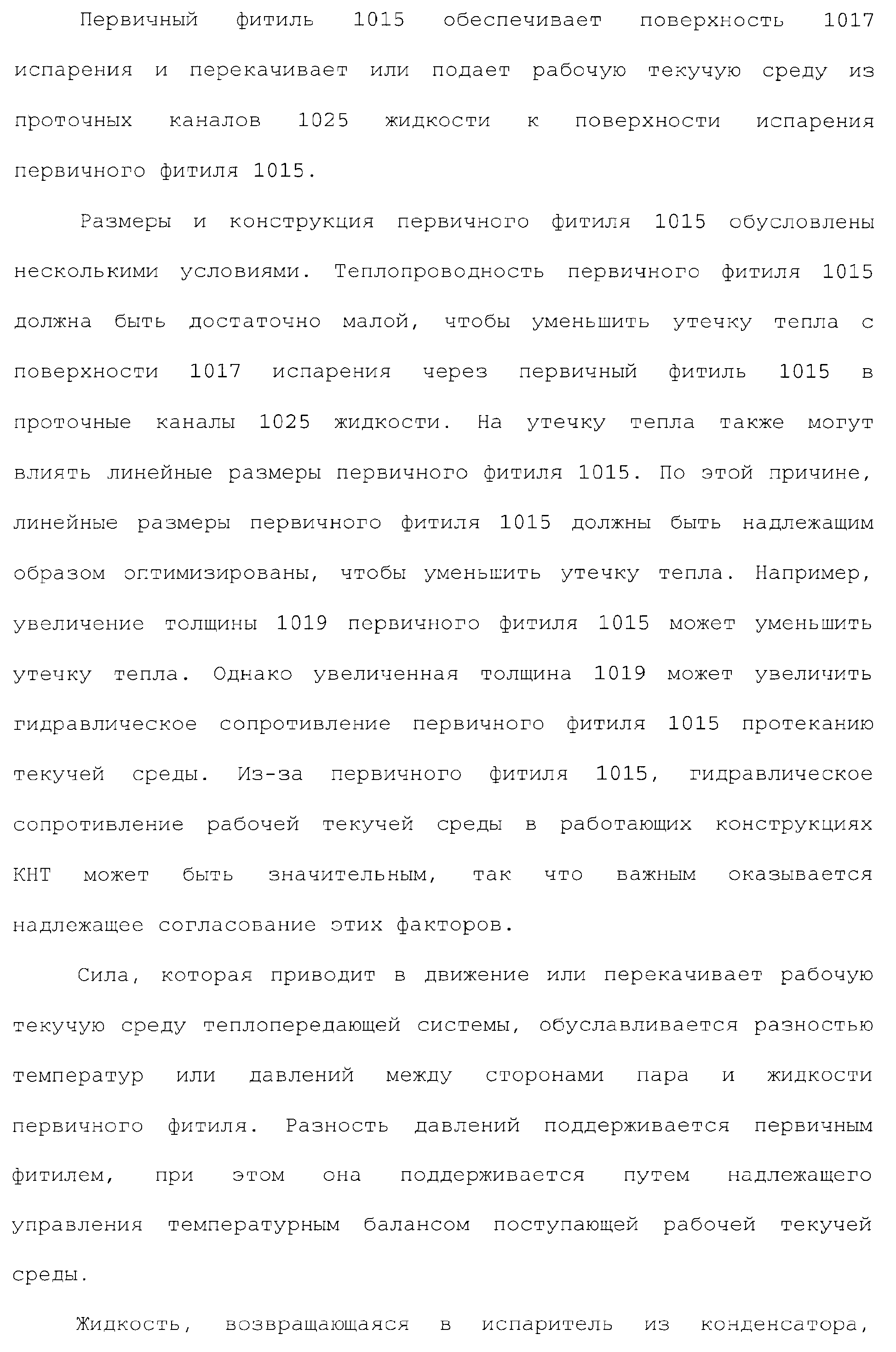

Figure 00000038
Figure 00000039
Figure 00000040

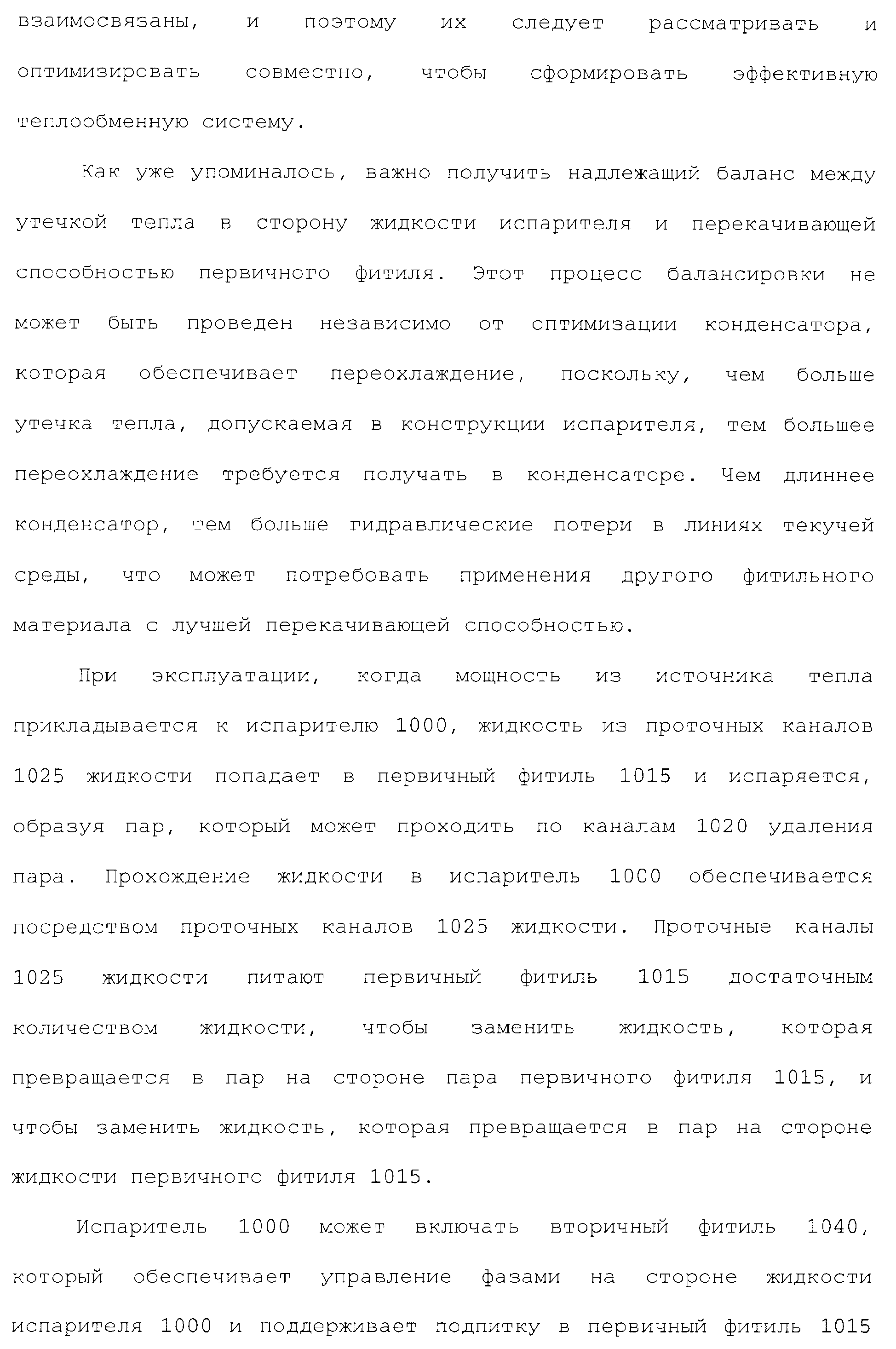

Figure 00000041
Figure 00000042

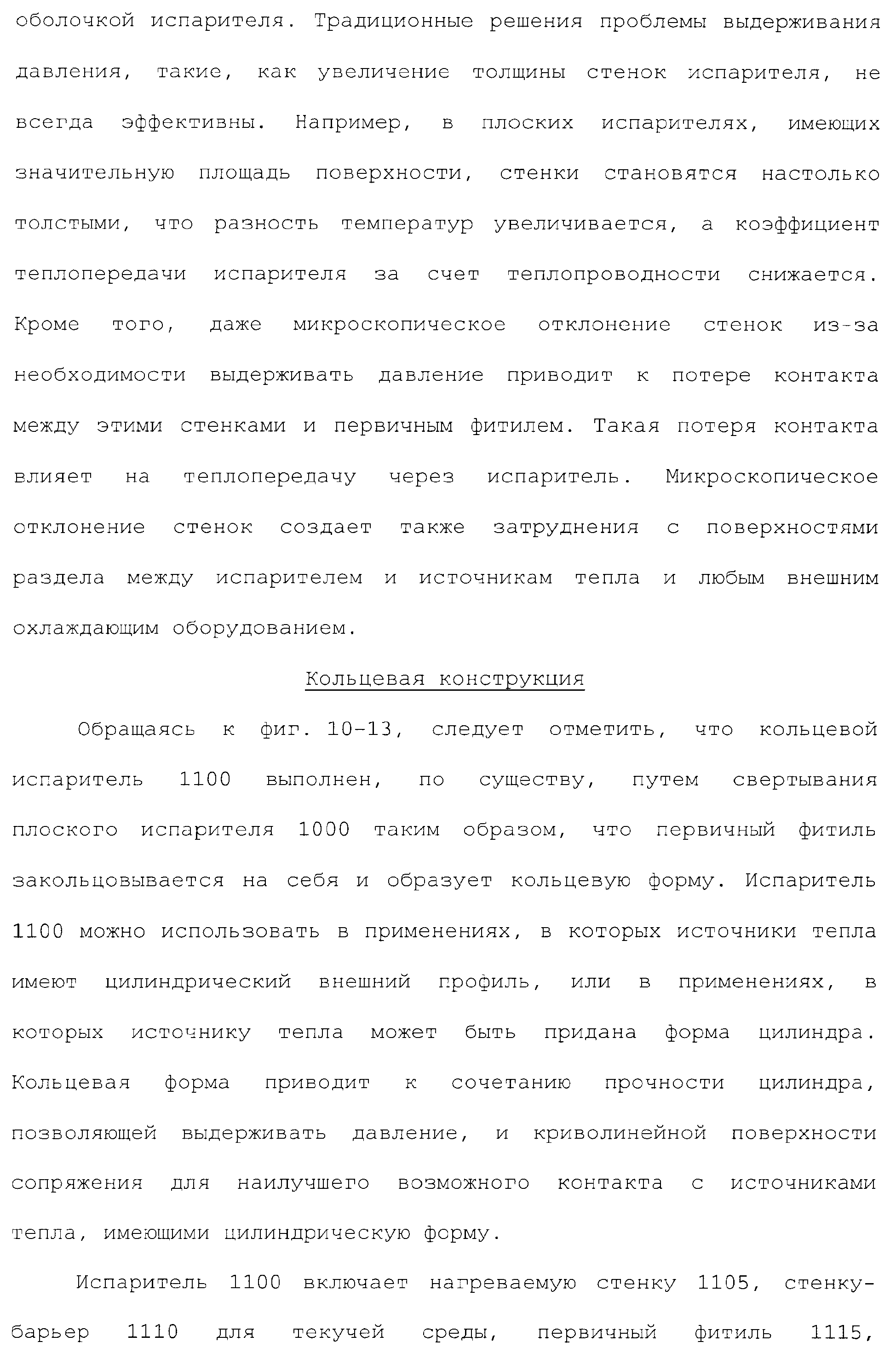

Figure 00000043

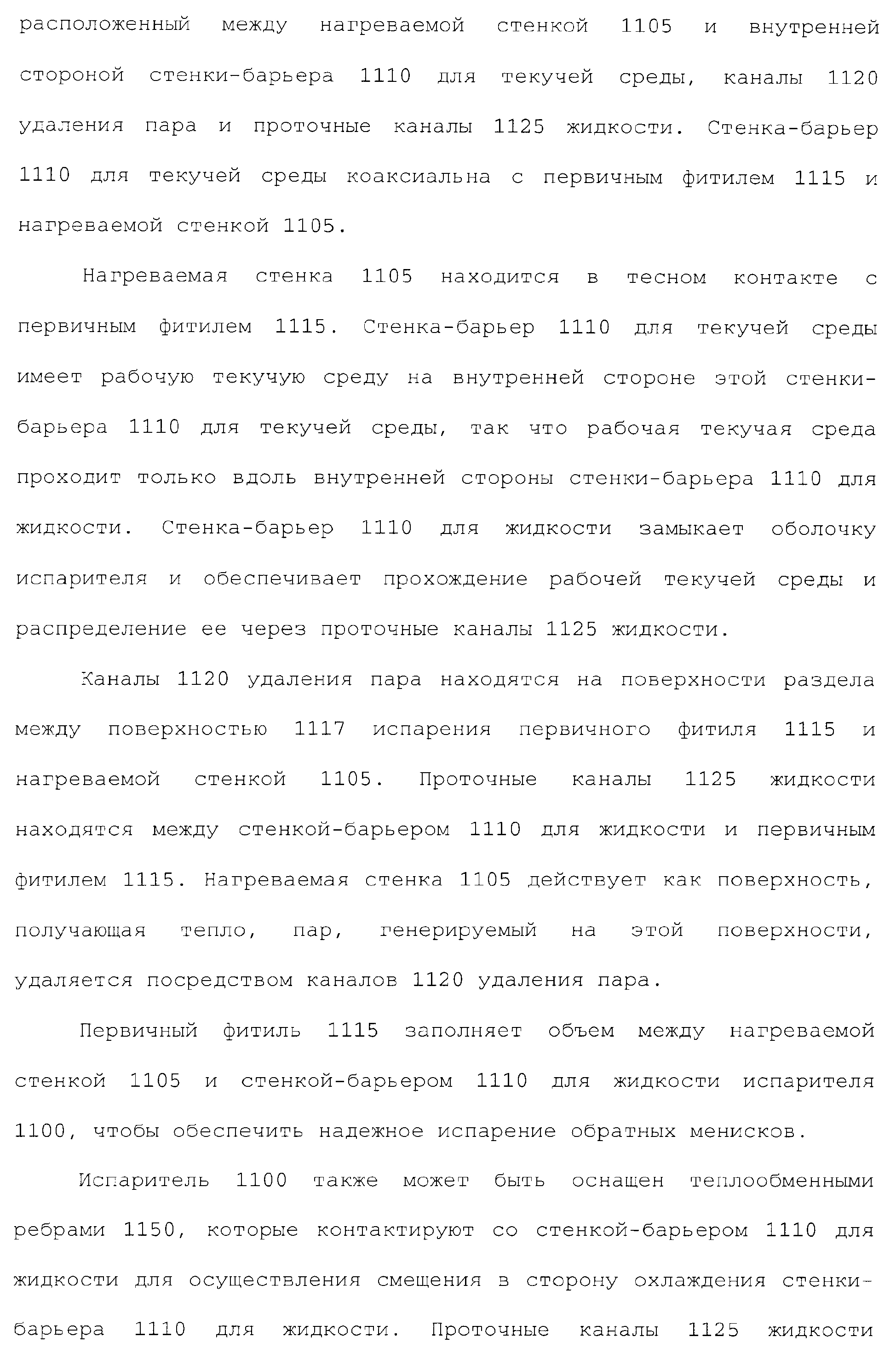

Figure 00000044

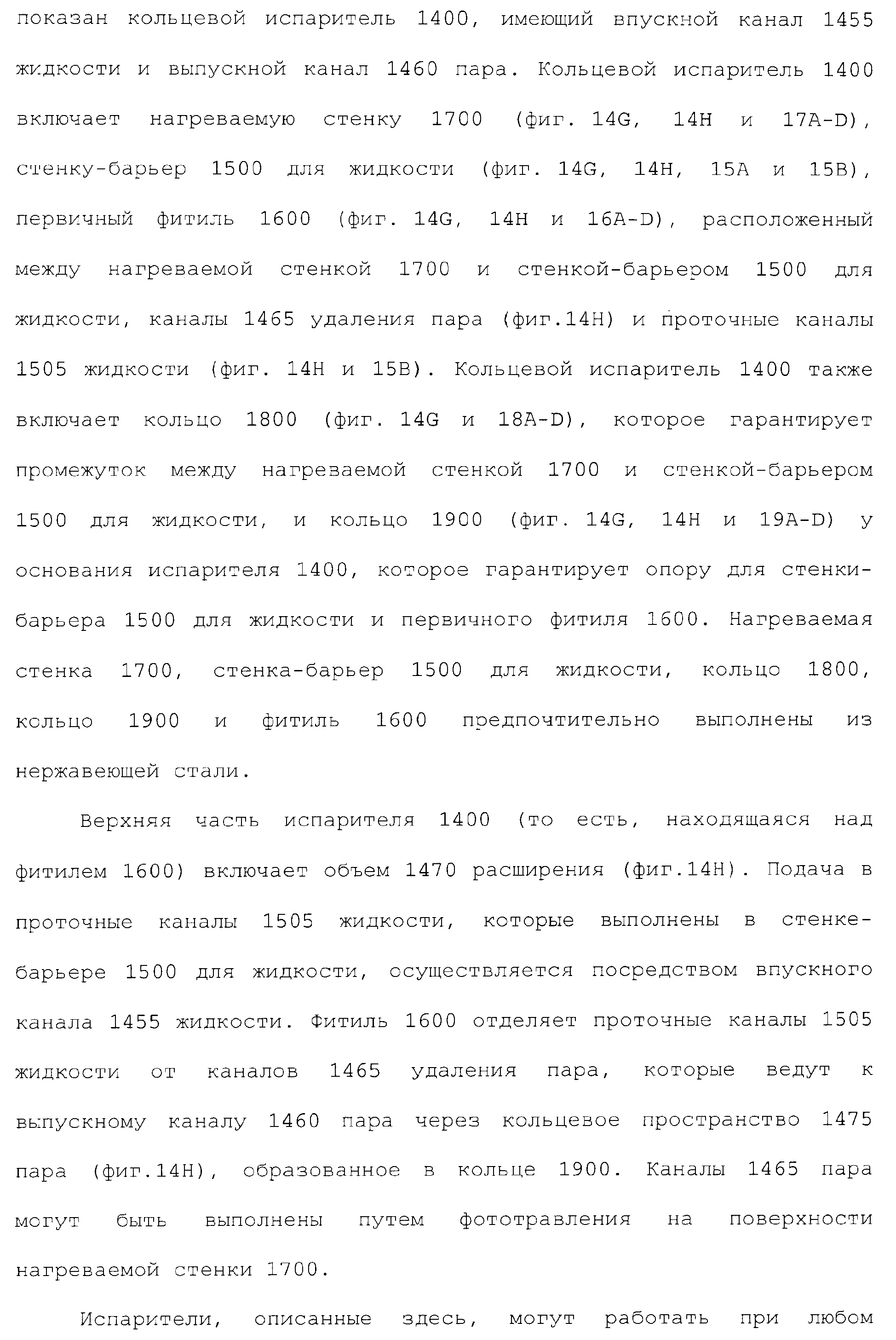

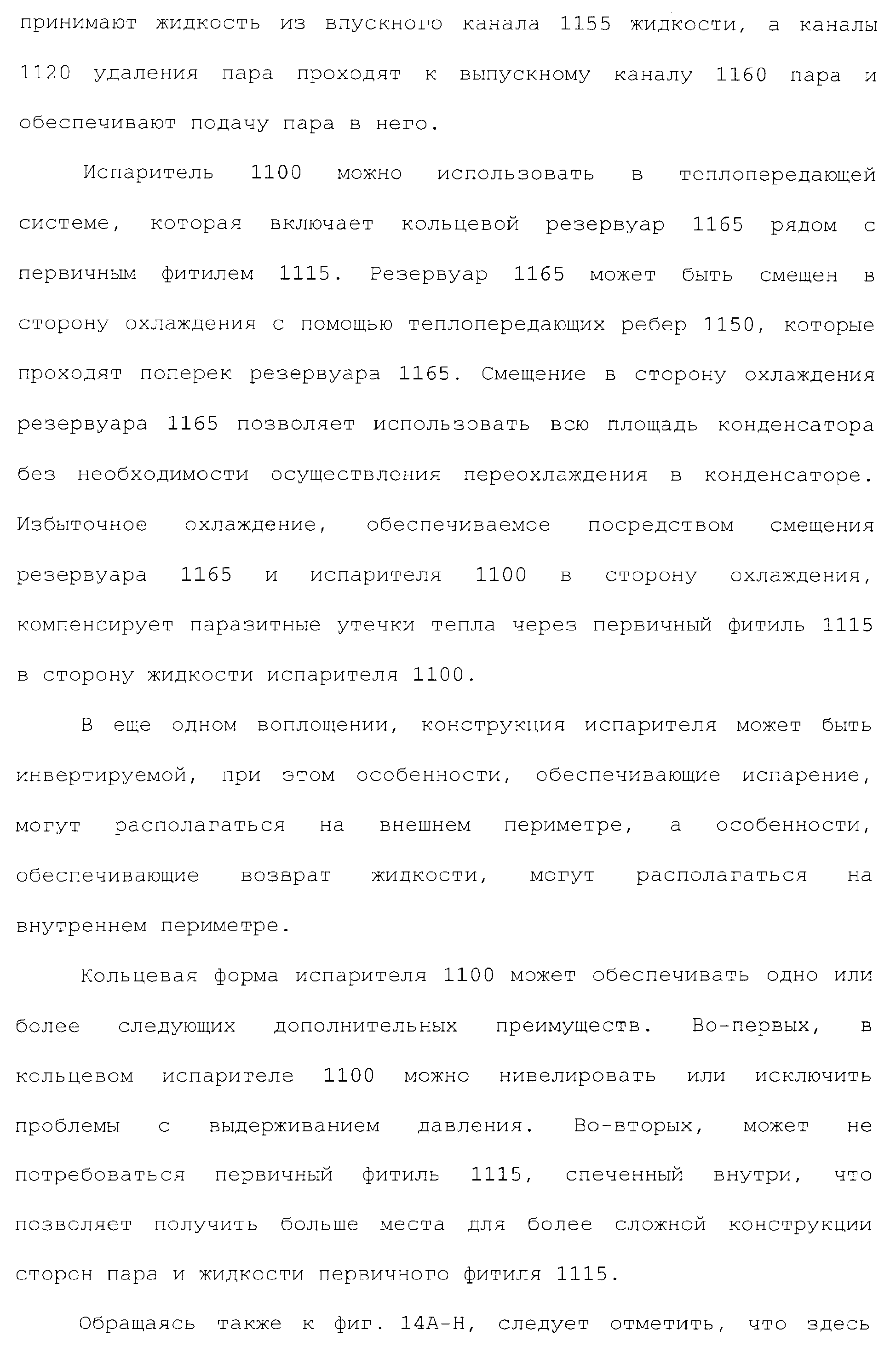

Figure 00000045
Figure 00000046

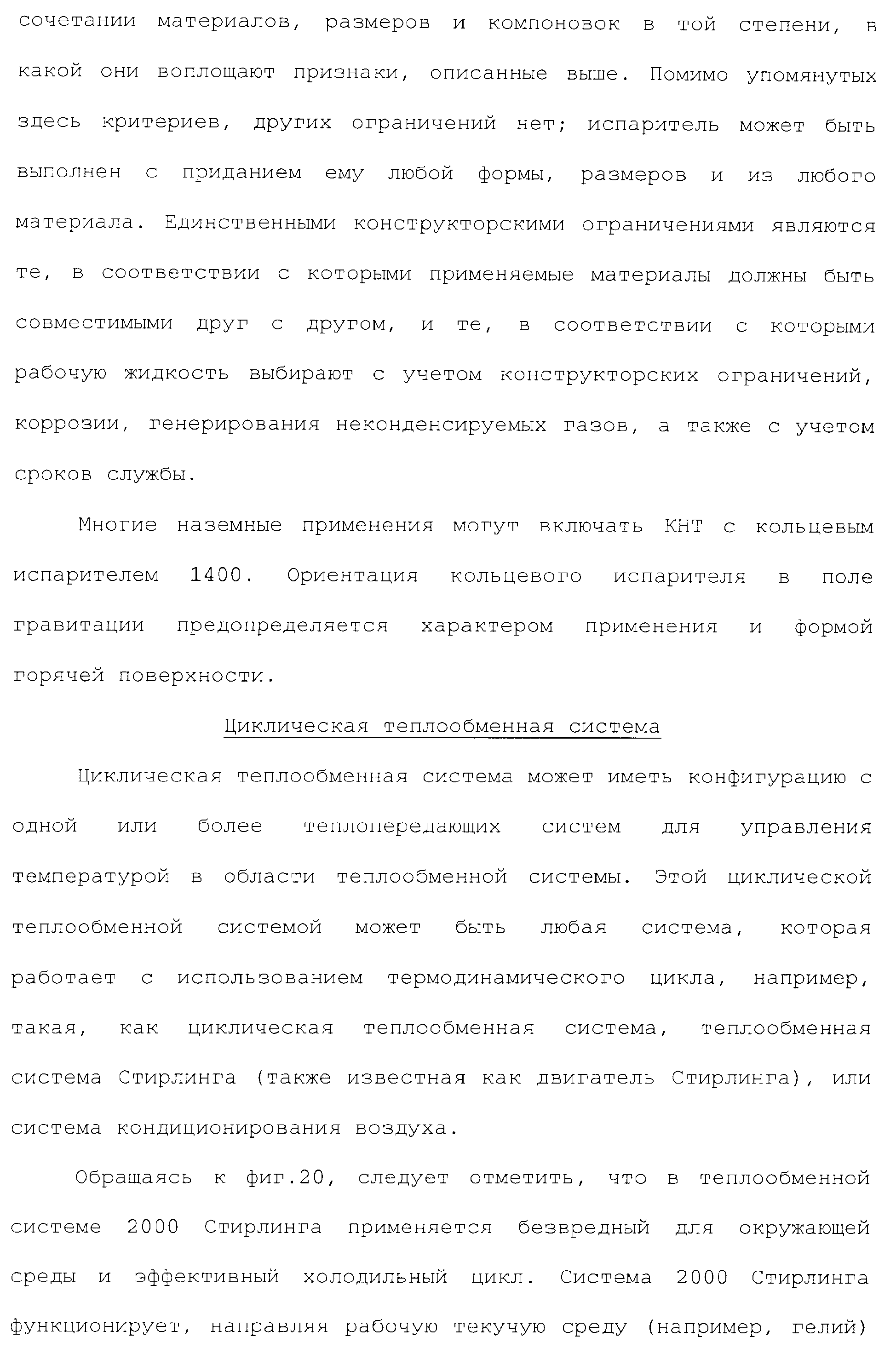

Figure 00000047

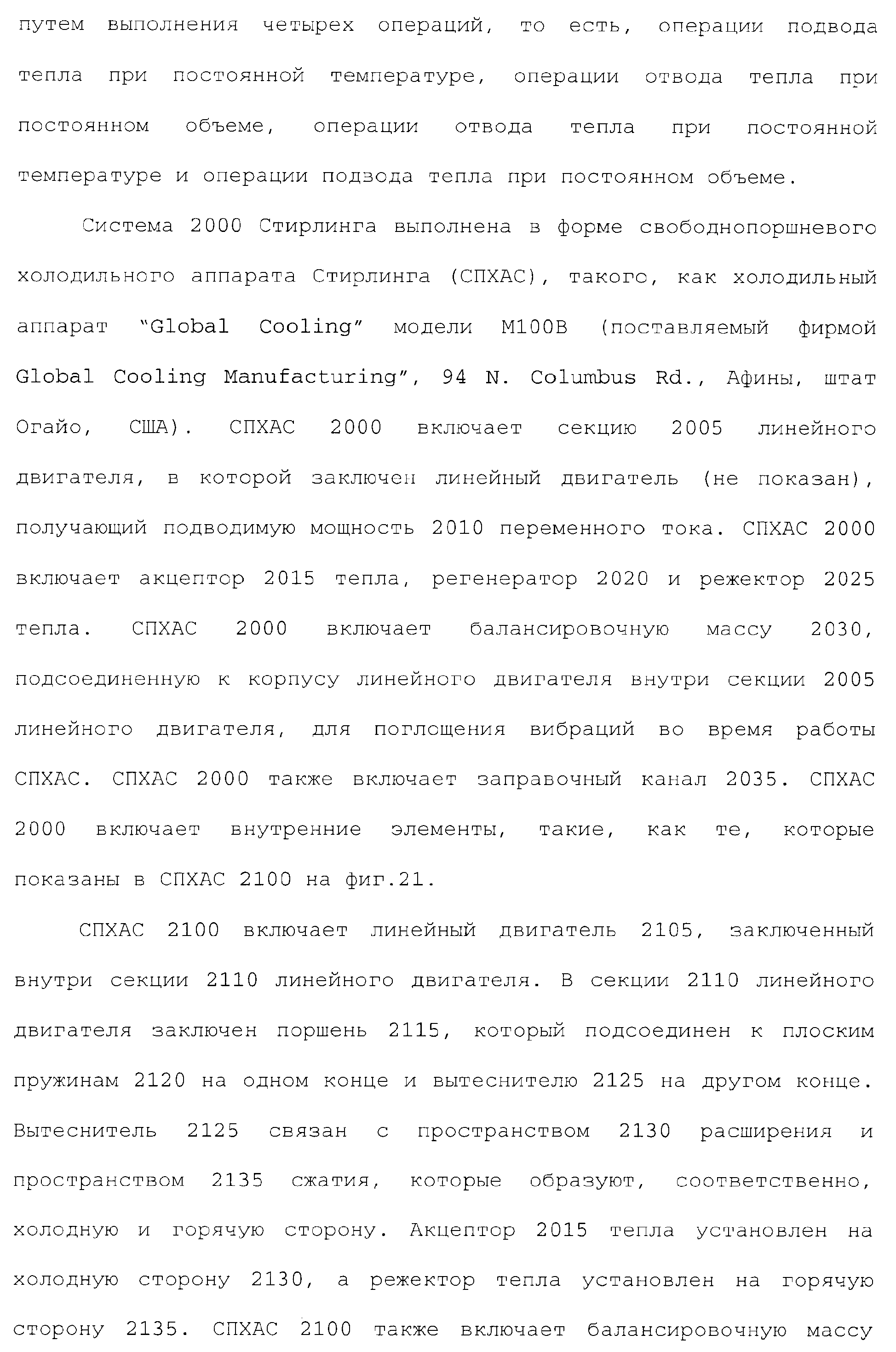

Figure 00000048

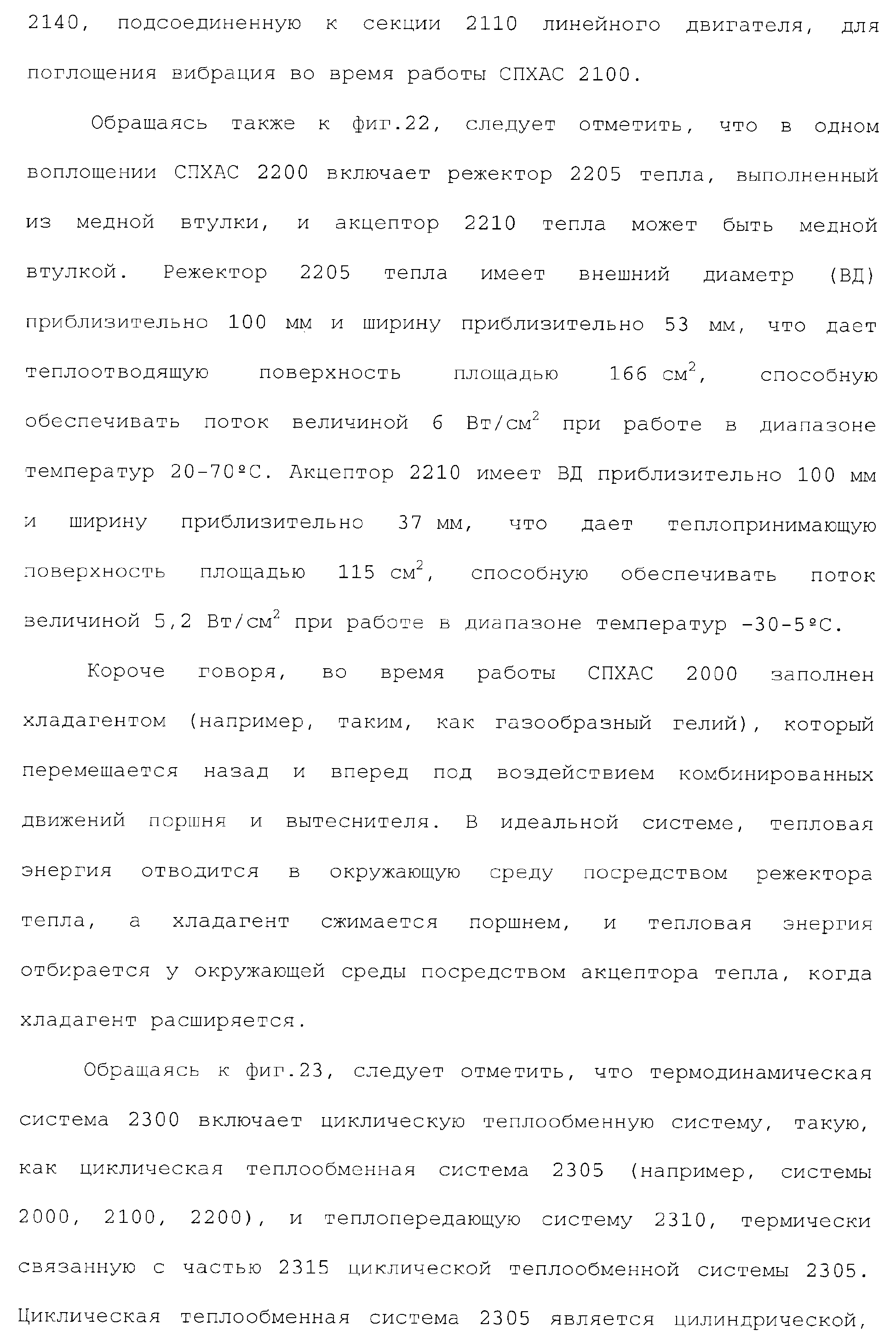

Figure 00000049

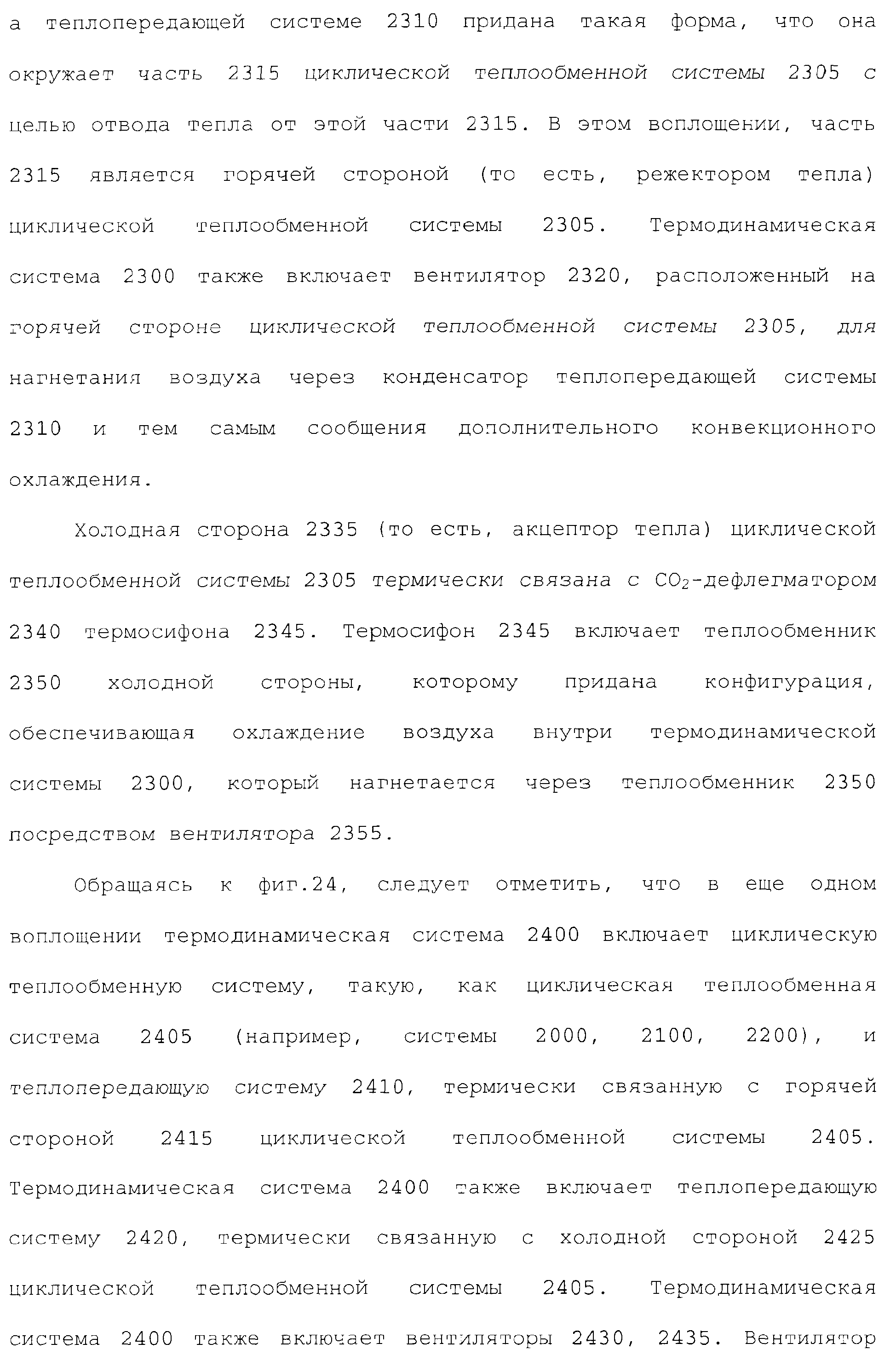

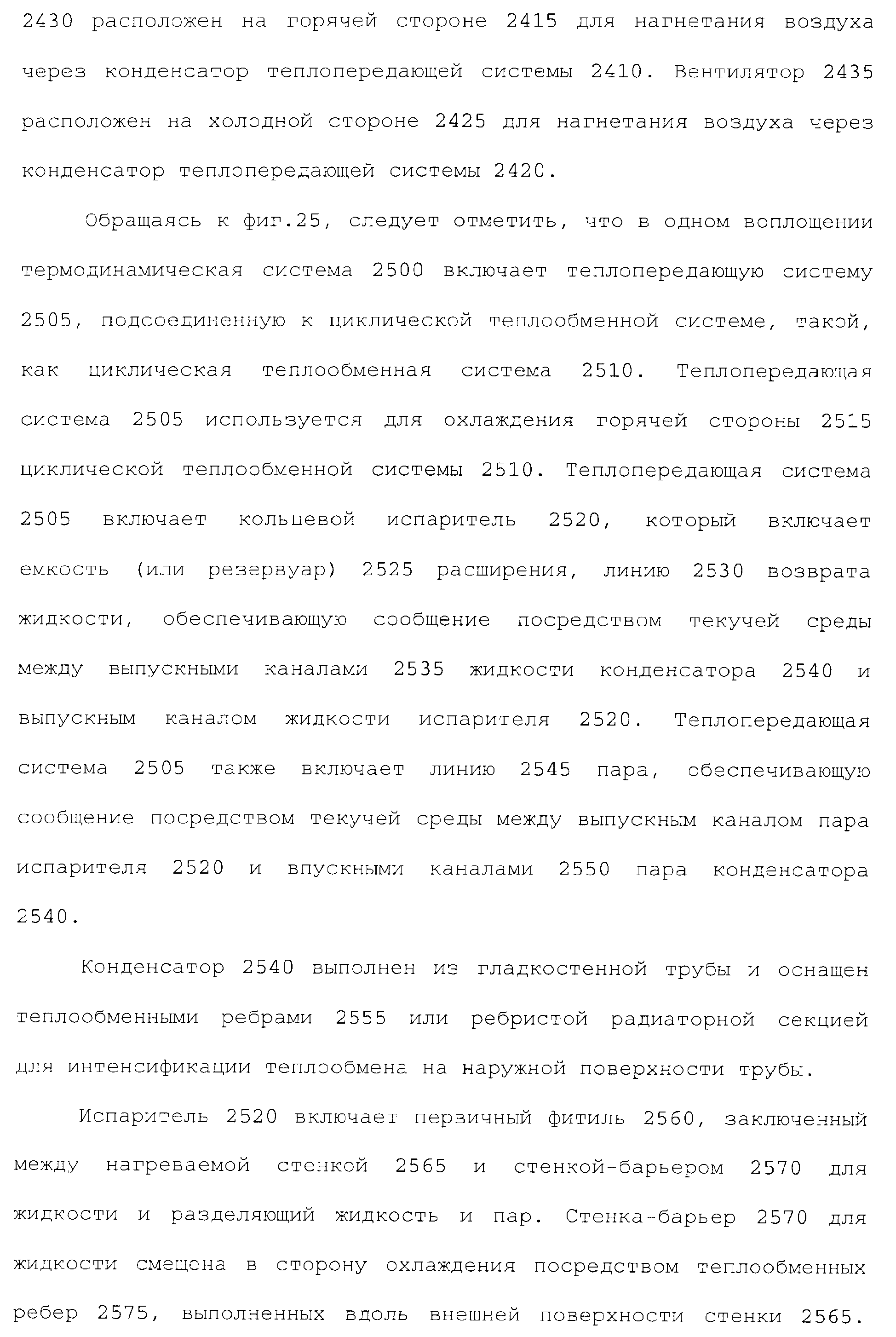

Figure 00000050
Figure 00000051

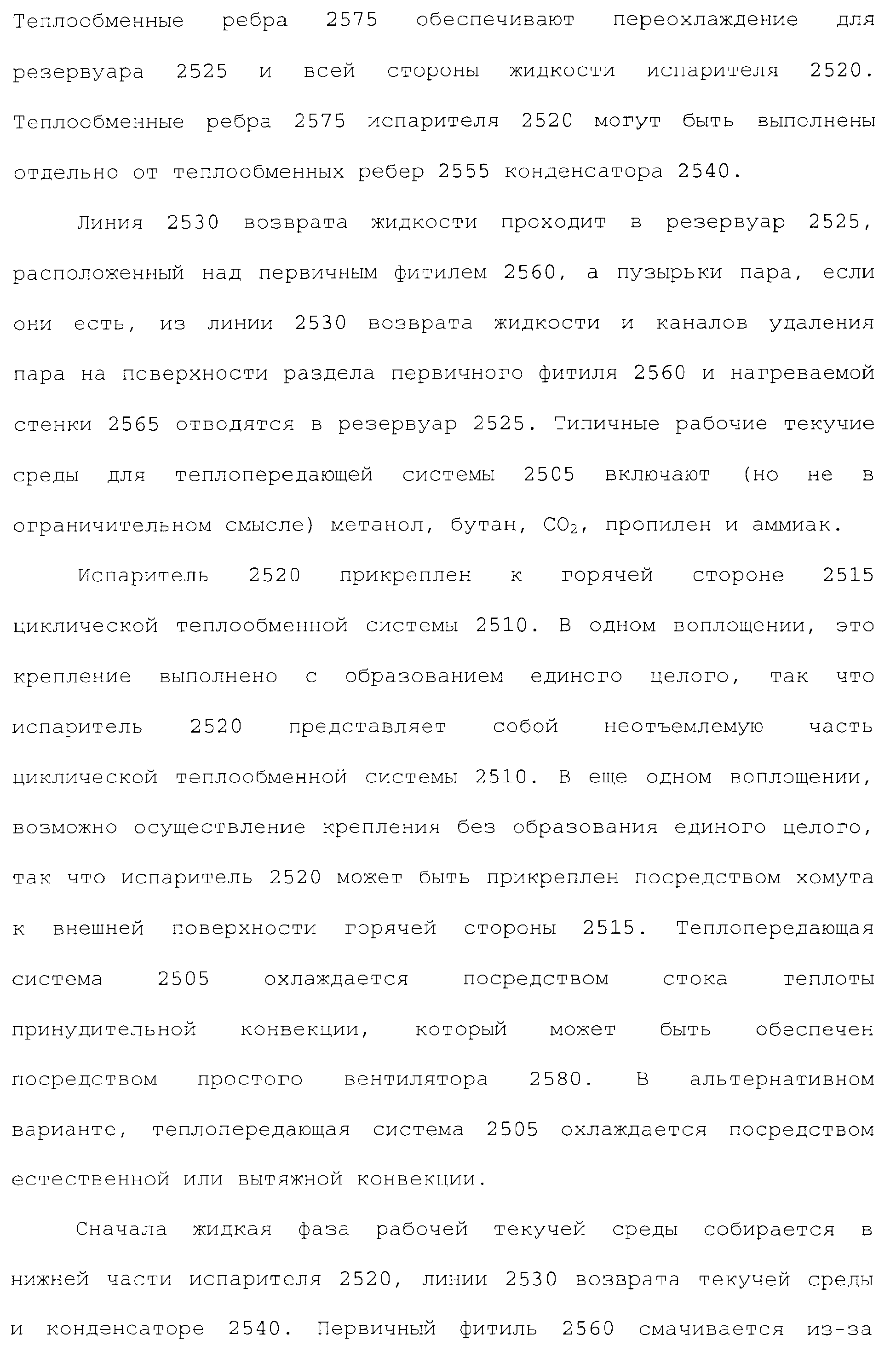

Figure 00000052

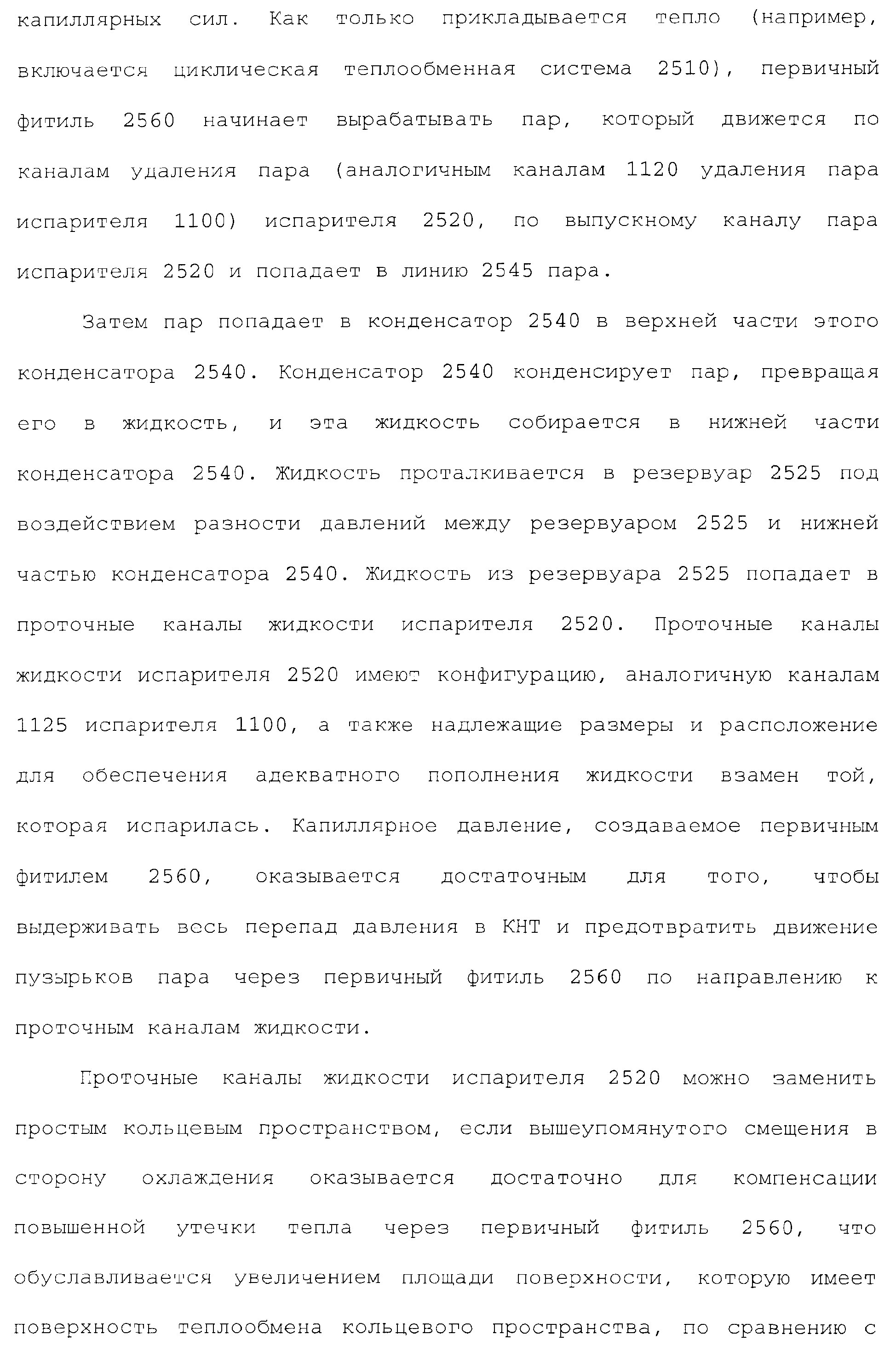

Figure 00000053

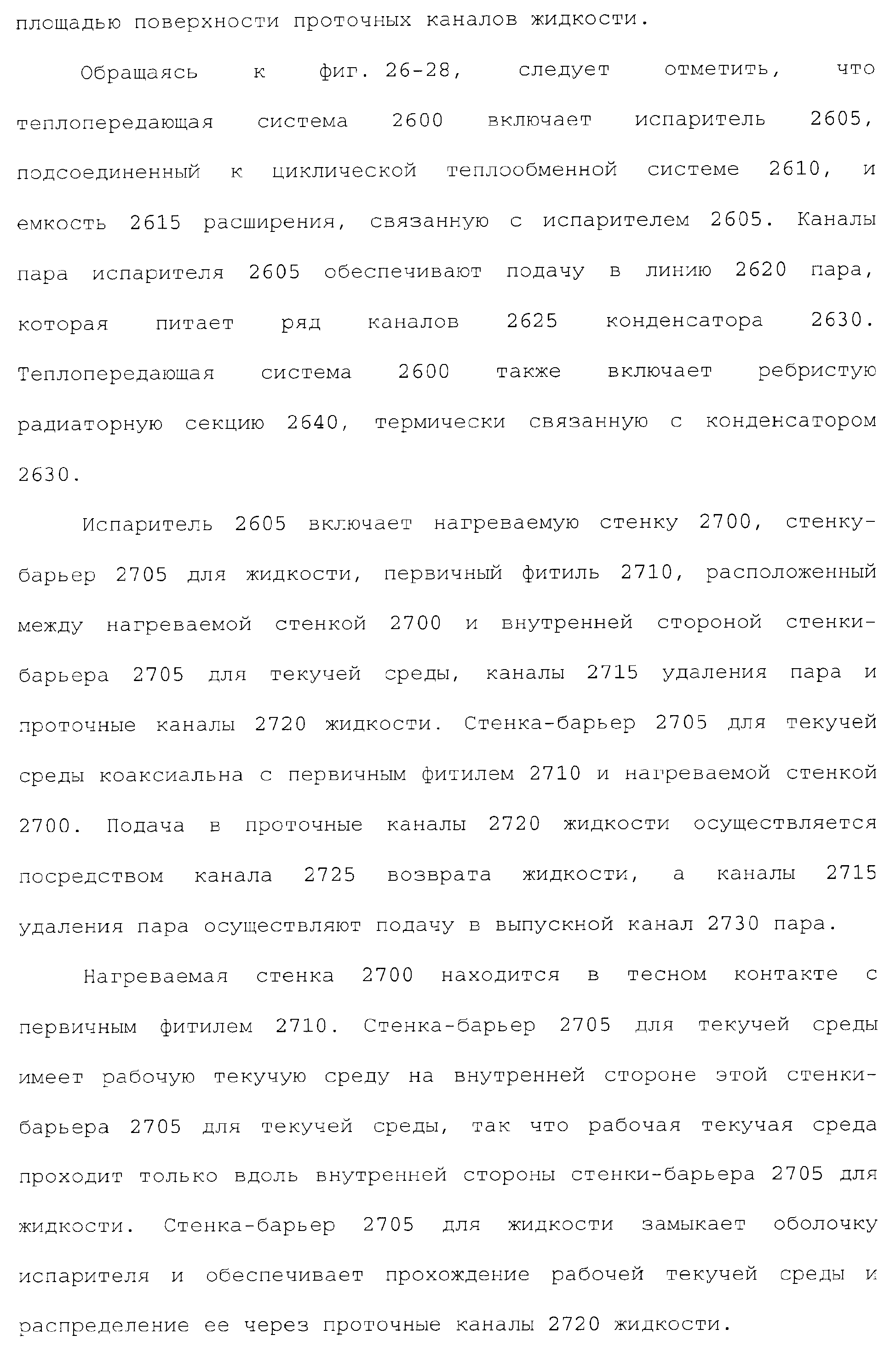

Figure 00000054
Figure 00000055
Figure 00000056
Figure 00000057

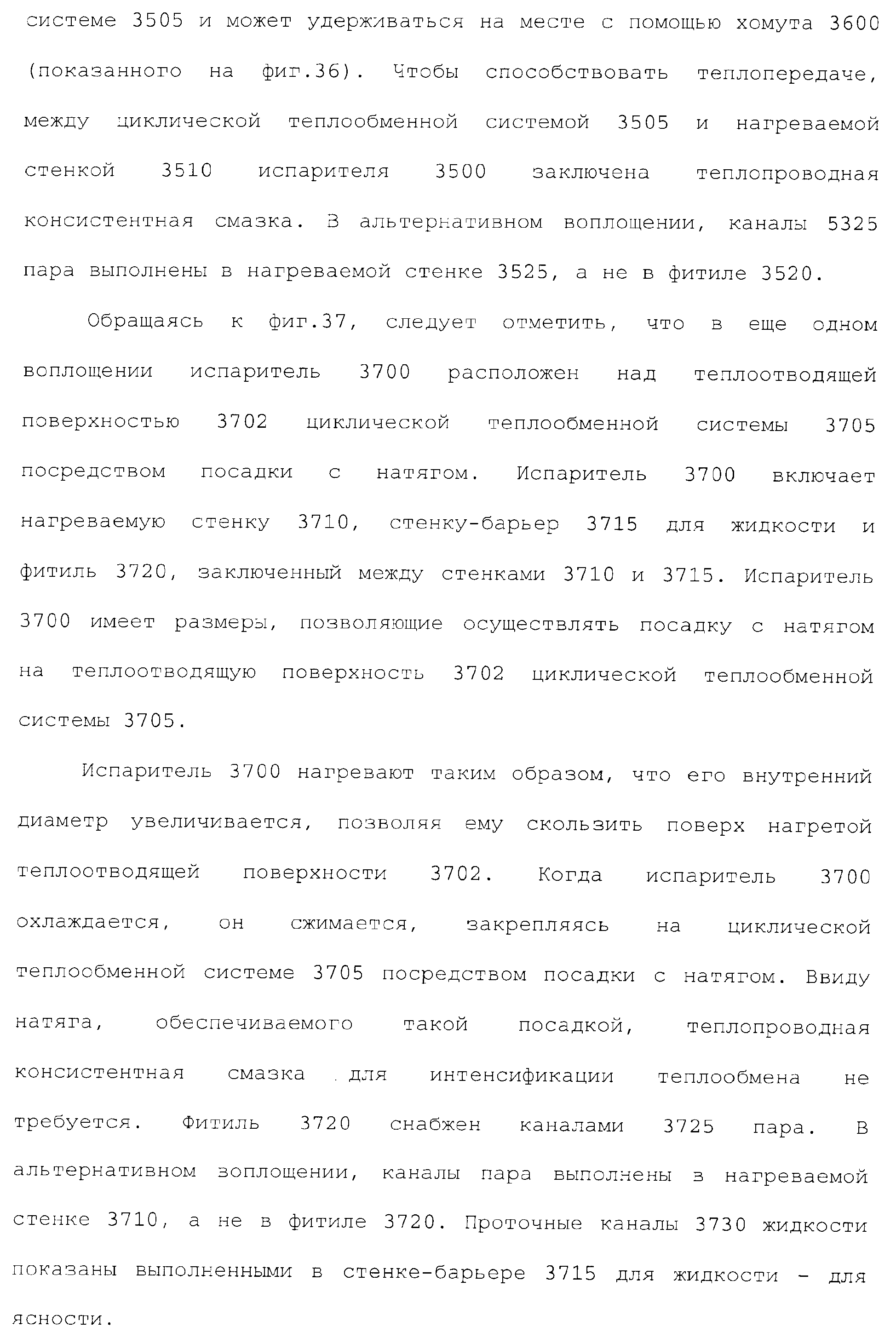

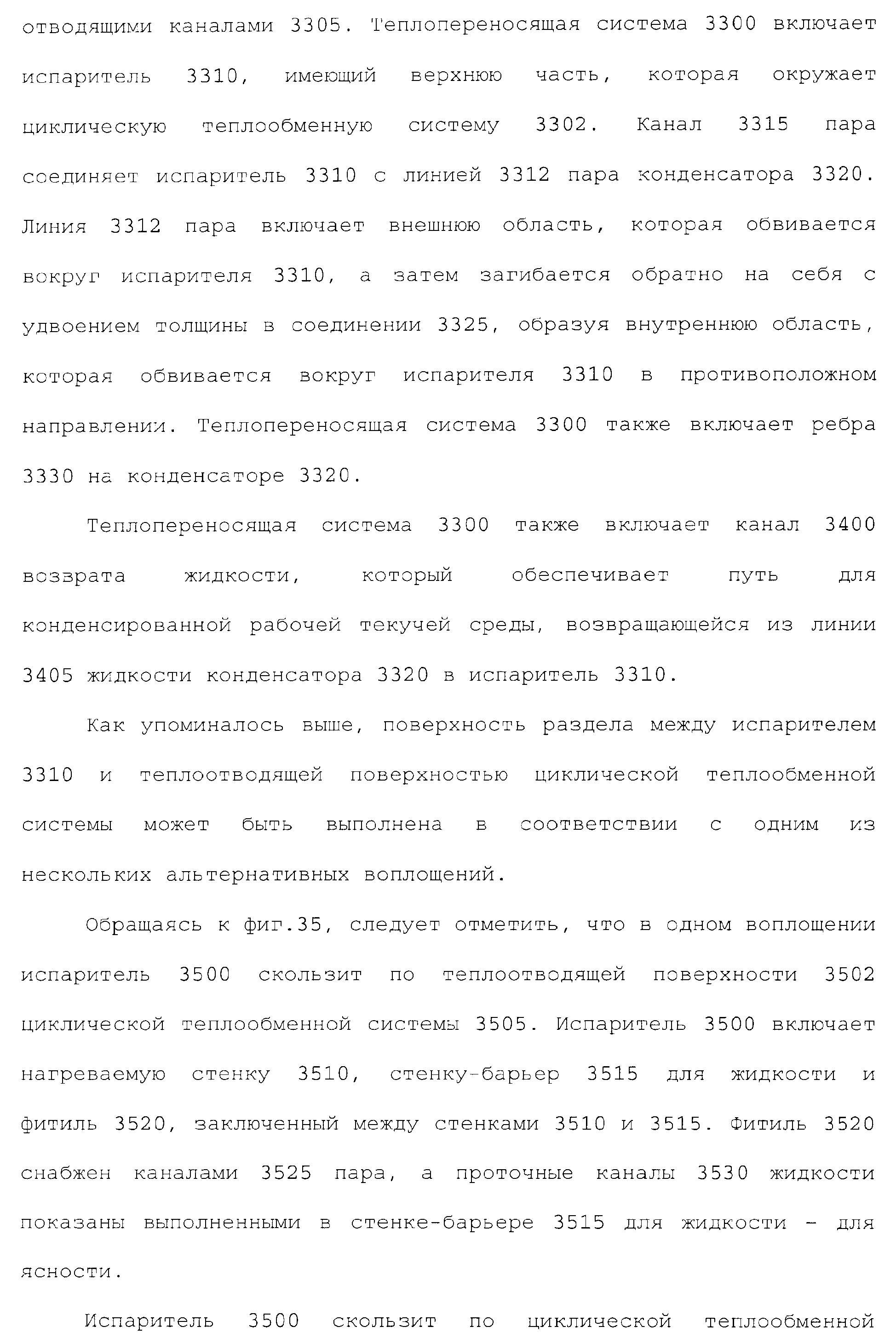

Figure 00000058
Figure 00000059
Figure 00000060

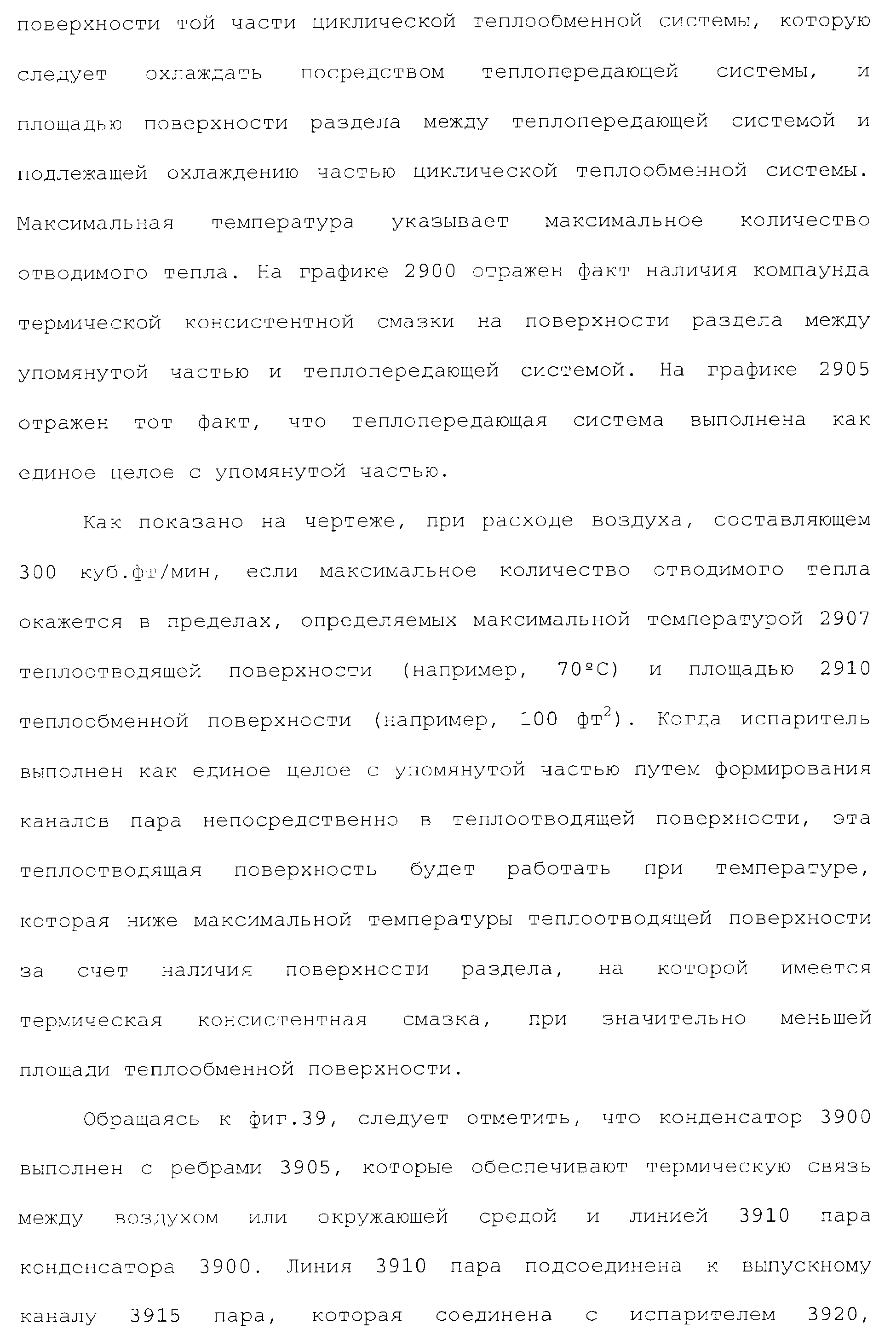

Figure 00000061

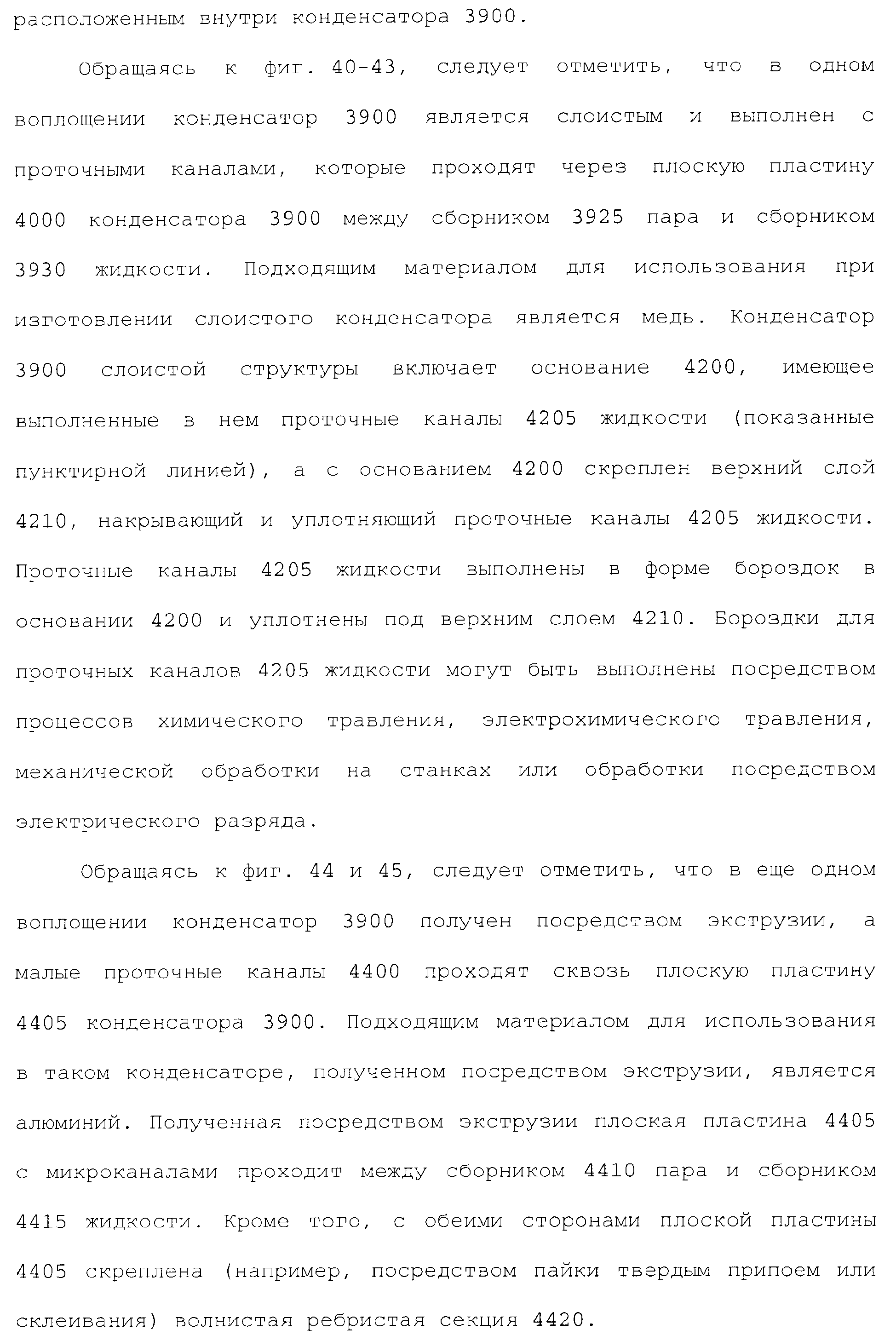

Figure 00000062

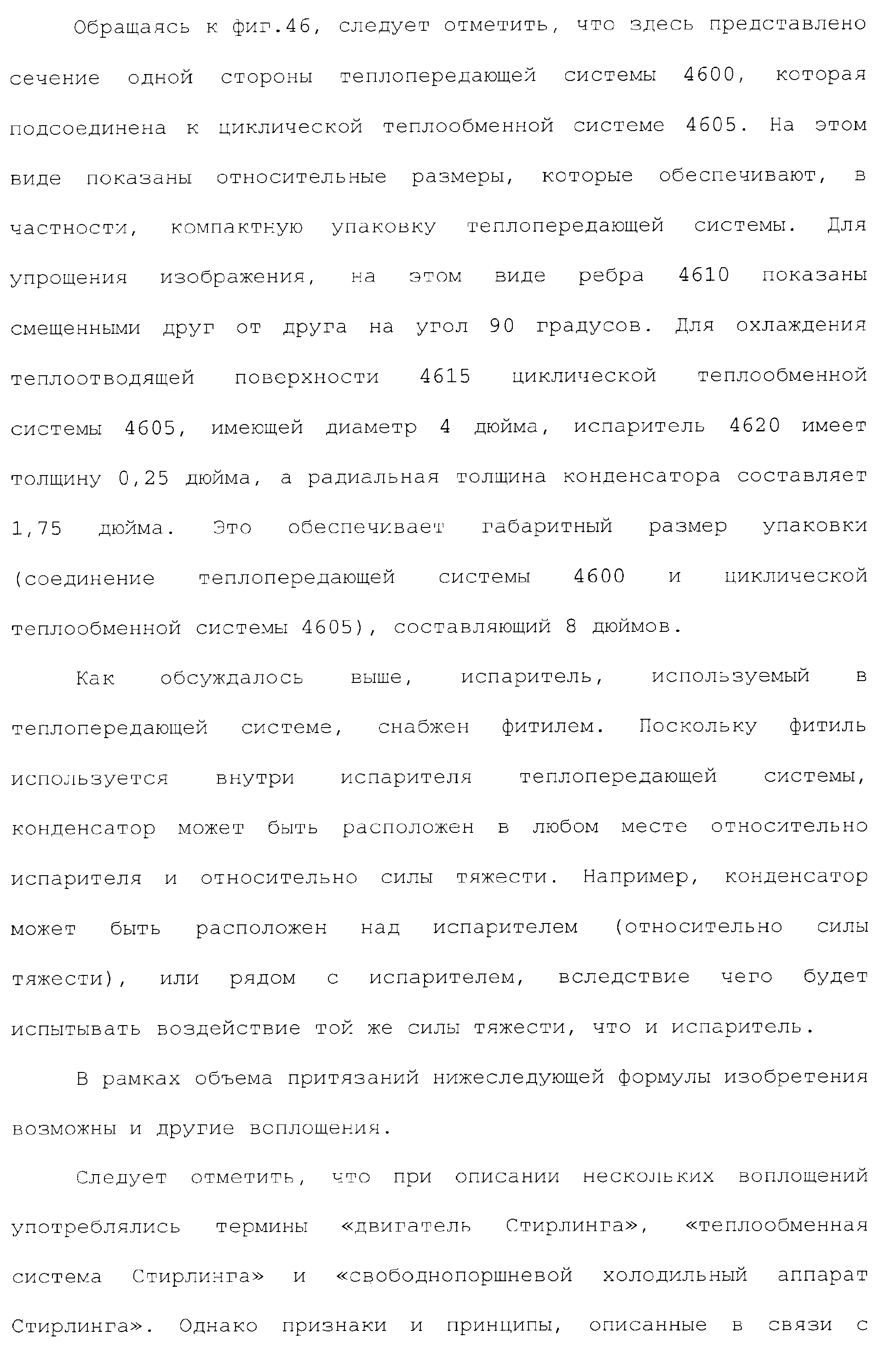

Figure 00000063

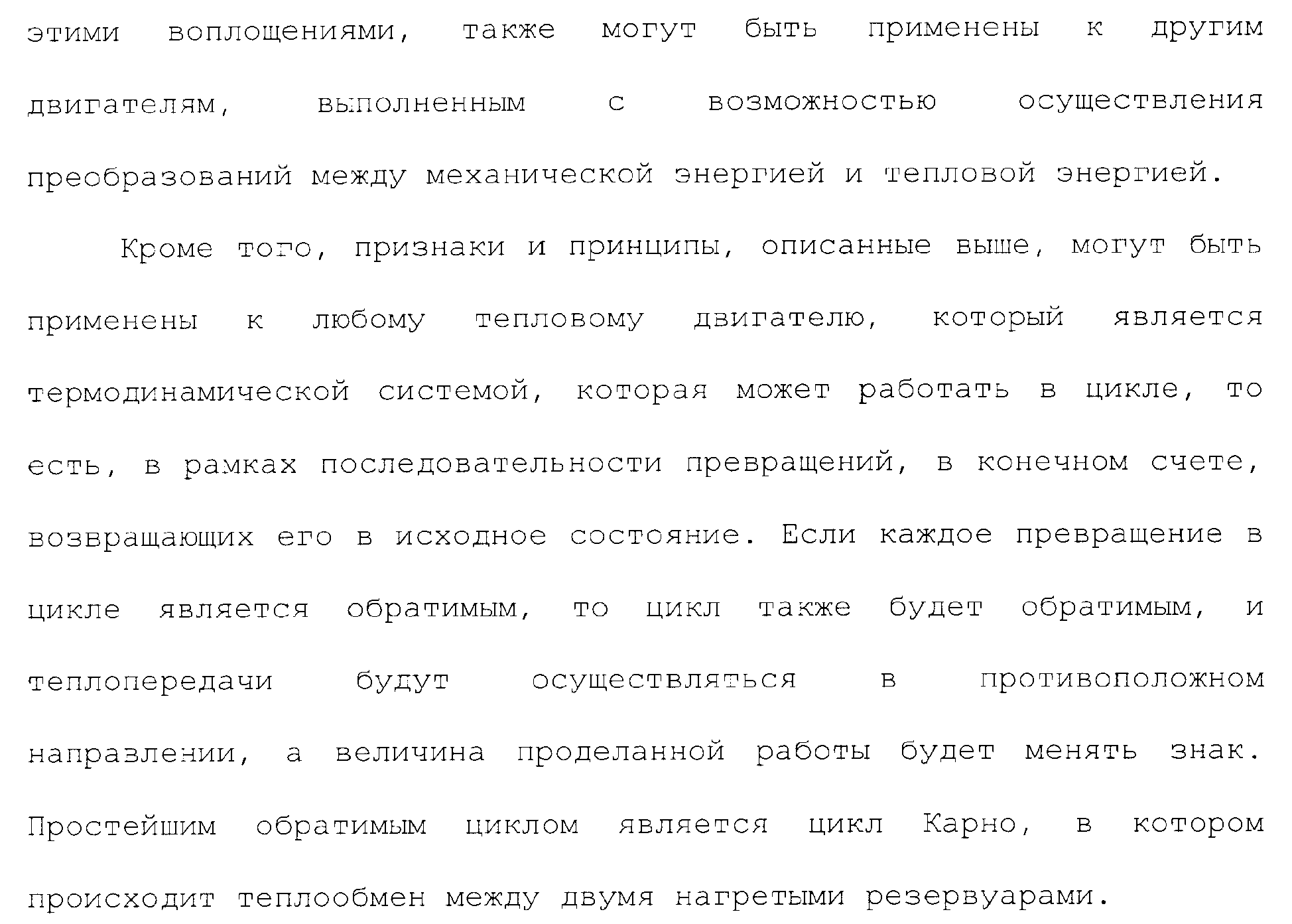

Figure 00000064

Claims (31)

1. Теплопередающая система для циклической теплообменной системы, которая выполнена с возможностью работы с использованием термодинамического цикла и заполнена хладагентом, содержащая испаритель, окружающий часть циклической теплообменной системы и имеющий стенку, выполненную с возможностью термического соединения с частью циклической теплообменной системы для регулирования температуры указанной части, первичный фитиль, соединенный по текучей среде со стенкой, и канал удаления пара, который находится на поверхности раздела между первичным фитилем и стенкой, и конденсатор, соединенный по текучей среде с испарителем для образования замкнутого контура, который вмещает рабочую текучую среду для теплопередающей системы.
2. Теплопередающая система по п.1, в которой конденсатор содержит впускной канал пара и выпускной канал жидкости, дополнительно содержащая линию пара, обеспечивающую сообщение по текучей среде между выпускным каналом пара и впускным каналом пара, и линию возврата жидкости, обеспечивающую сообщение по текучей среде между выпускным каналом жидкости и впускным каналом жидкости.
3. Теплопередающая система по п.2, в которой канал удаления пара проходит к выпускному каналу пара, а испаритель содержит: стенку-барьер для жидкости, причем на внутренней стороне этой стенки-барьера для жидкости содержится рабочая текучая среда, так что рабочая текучая среда проходит только по внутренней стороне стенки-барьера для жидкости, при этом первичный фитиль расположен между стенкой и внутренней стороной стенки-барьера для жидкости, и проточный канал жидкости, находящийся между стенкой-барьером для жидкости и первичным фитилем, причем проточный канал жидкости принимает жидкость из впускного канала жидкости.
4. Теплопередающая система по п.1, в которой рабочая текучая среда перемещается через теплопередающую систему пассивно.
5. Теплопередающая система по п.4, в которой рабочая текучая среда перемещается через теплопередающую систему без использования внешнего перекачивания.
6. Теплопередающая система по п.2, в которой рабочая текучая среда изменяется между жидкостью и паром, когда рабочая текучая среда проходит через одну или более таких частей, как испаритель, конденсатор, линия пара и линия возврата жидкости.
7. Теплопередающая система по п.1, в которой испаритель имеет кольцевую форму и окружает часть циклической теплообменной системы.
8. Теплопередающая система по п.1, в которой рабочая текучая среда перемещается через теплопередающую систему с использованием фитиля.
9. Теплопередающая система по п.1, дополнительно содержащая ребра, термически соединенные с конденсатором, для отвода тепла в окружающую среду.
10. Теплопередающая система по п.1, в которой указанная часть представляет собой теплоотводящую поверхность циклической теплообменной системы, а испаритель имеет внутренний диаметр, который увеличивается для скольжения поверх указанной части.
11. Теплопередающая система по п.1, в которой циклическая теплообменная система включает в себя одну циклическую теплообменную систему.
12. Теплопередающая система по п.1, в которой стенка испарителя термически соединена с внешней поверхностью части циклической теплообменной системы.
13. Теплопередающая система по п.1, в которой конденсатор окружает испаритель, при этом теплоотводящая поверхность циклической теплообменной системы окружена испарителем.
14. Теплопередающая система по п.1, в которой стенка контактирует с частью циклической теплообменной системы.
15. Теплопередающая система по п.14, в которой стенка контактирует с указанной частью посредством посадки с натягом.
16. Теплопередающая система по п.1, дополнительно содержащая теплопроводящий материал, расположенный между стенкой и указанной частью, при этом стенка термически соединена с указанной частью через теплопроводящий материал.
17. Теплопередающая система по п.1, в которой испаритель выполнен за одно целое с циклической теплообменной системой, а канал удаления пара образован в стороне циклической теплообменной системы.
18. Теплопередающая система по п.1, в которой канал удаления пара образован в первичном фитиле.
19. Термодинамическая система, содержащая циклическую теплообменную систему, которая заполнена хладагентом и теплопередающую систему, термически соединенную с циклической теплообменной системой для охлаждения части циклической теплообменной системы, при этом теплопередающая система содержит испаритель, окружающий часть циклической теплообменной системы и имеющий стенку, выполненную с возможностью термического соединения с частью циклической теплообменной системы, первичный фитиль, соединенный по текучей среде со стенкой, и канал удаления пара, который находится на поверхности раздела между первичным фитилем и стенкой и конденсатор, соединенный по текучей среде с испарителем для образования замкнутого контура, который вмещает рабочую текучую среду для теплопередающей системы.
20. Термодинамическая система по п.19, в которой испаритель выполнен за одно целое с циклической теплообменной системой.
21. Термодинамическая система по п.19, в которой испаритель прикреплен к циклической теплообменной системе.
22. Термодинамическая система по п.19, в которой циклическая теплообменная система содержит двигатель Стирлинга.
23. Термодинамическая система по п.19, в которой циклическая теплообменная система содержит холодильную систему.
24. Термодинамическая система по п.19, в которой теплопередающая система подсоединена к горячей стороне циклической теплообменной системы.
25. Термодинамическая система по п.19, в которой теплопередающая система подсоединена к холодной стороне циклической теплообменной системы.
26. Термодинамическая система по п.19, в которой теплопередающая система окружает часть циклической теплообменной системы.
27. Термодинамическая система по п.19, в которой испаритель имеет внутренний диаметр, который увеличивается для скольжения поверх теплоотводящей поверхности циклической теплообменной системы.
28. Термодинамическая система по п.19, в которой циклическая теплообменная система содержит одну циклическую теплообменную систему.
29. Термодинамическая система по п.19, в которой стенка испарителя термически соединена с внешней поверхностью части цилиндрической теплообменной системы.
30. Термодинамическая система по п.19, в которой конденсатор окружает испаритель, при этом теплоотводящая поверхность циклической теплообменной системы окружена испарителем.
31. Способ регулирования температуры части циклической теплообменной системы, которая заполнена хладагентом, включающий термическое соединение стенки испарителя с циклической теплообменной системой для регулирования температуры части циклической теплообменной системы посредством окружения стенкой части циклической теплообменной системы; соединение по текучей среде первичного фитиля со стенкой; образование канала удаления пара на поверхности раздела между первичным фитилем и стенкой, и соединение по текучей среде конденсатора с испарителем для образования замкнутого контура, который вмещает рабочую текучую среду для теплопередающей системы.
