RU2574580C2 - Смазка двигателя - Google Patents
Смазка двигателя Download PDFInfo
- Publication number
- RU2574580C2 RU2574580C2 RU2013107739/04A RU2013107739A RU2574580C2 RU 2574580 C2 RU2574580 C2 RU 2574580C2 RU 2013107739/04 A RU2013107739/04 A RU 2013107739/04A RU 2013107739 A RU2013107739 A RU 2013107739A RU 2574580 C2 RU2574580 C2 RU 2574580C2
- Authority
- RU
- Russia
- Prior art keywords
- carbon atoms

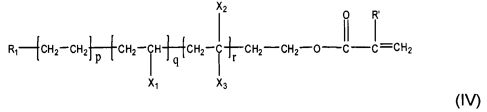

- formula
- hydrogen atom
- alkyl
- alkyl groups
- Prior art date
Links
- 239000010705 motor oil Substances 0.000 title description 8
- 125000004432 carbon atom Chemical group C* 0.000 claims abstract description 94
- 239000000203 mixture Substances 0.000 claims abstract description 77
- 239000000314 lubricant Substances 0.000 claims abstract description 52
- 239000003607 modifier Substances 0.000 claims abstract description 50
- 229920000642 polymer Polymers 0.000 claims abstract description 45
- 125000000217 alkyl group Chemical group 0.000 claims abstract description 32
- 150000001412 amines Chemical class 0.000 claims abstract description 30
- PPBRXRYQALVLMV-UHFFFAOYSA-N Styrene Chemical compound C=CC1=CC=CC=C1 PPBRXRYQALVLMV-UHFFFAOYSA-N 0.000 claims abstract description 28
- -1 acryl Chemical group 0.000 claims abstract description 26
- 125000004435 hydrogen atom Chemical group [H]* 0.000 claims abstract description 26
- KAKZBPTYRLMSJV-UHFFFAOYSA-N Butadiene Chemical compound C=CC=C KAKZBPTYRLMSJV-UHFFFAOYSA-N 0.000 claims abstract description 22
- 125000001931 aliphatic group Chemical group 0.000 claims abstract description 22
- QJGQUHMNIGDVPM-UHFFFAOYSA-N nitrogen group Chemical group [N] QJGQUHMNIGDVPM-UHFFFAOYSA-N 0.000 claims abstract description 15
- 125000002524 organometallic group Chemical group 0.000 claims abstract description 14
- 239000000178 monomer Substances 0.000 claims abstract description 13
- 150000003949 imides Chemical class 0.000 claims abstract description 10
- 238000009833 condensation Methods 0.000 claims abstract description 9
- 230000005494 condensation Effects 0.000 claims abstract description 9
- 229920002554 vinyl polymer Polymers 0.000 claims abstract description 9
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 8
- 150000002193 fatty amides Chemical class 0.000 claims abstract description 8
- 125000000391 vinyl group Chemical group [H]C([*])=C([H])[H] 0.000 claims abstract description 8
- 150000005840 aryl radicals Chemical group 0.000 claims abstract description 7
- 238000005461 lubrication Methods 0.000 claims abstract description 7
- 125000002496 methyl group Chemical group [H]C([H])([H])* 0.000 claims abstract description 7
- OFOBLEOULBTSOW-UHFFFAOYSA-N Malonic acid Chemical compound OC(=O)CC(O)=O OFOBLEOULBTSOW-UHFFFAOYSA-N 0.000 claims abstract description 5
- 238000011925 1,2-addition Methods 0.000 claims abstract description 4
- 150000002430 hydrocarbons Chemical group 0.000 claims abstract 7
- 239000002199 base oil Substances 0.000 claims description 19
- 238000007334 copolymerization reaction Methods 0.000 claims description 7
- 229910052500 inorganic mineral Inorganic materials 0.000 claims description 7
- 239000011707 mineral Substances 0.000 claims description 7
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 claims description 6
- 125000005395 methacrylic acid group Chemical group 0.000 claims description 6
- 239000012188 paraffin wax Substances 0.000 claims description 6
- ZOKXTWBITQBERF-UHFFFAOYSA-N Molybdenum Chemical compound [Mo] ZOKXTWBITQBERF-UHFFFAOYSA-N 0.000 claims description 5
- 229910052750 molybdenum Inorganic materials 0.000 claims description 5
- 239000011733 molybdenum Substances 0.000 claims description 5
- 230000003197 catalytic effect Effects 0.000 claims description 4
- 239000012990 dithiocarbamate Substances 0.000 claims description 4
- 150000004659 dithiocarbamates Chemical class 0.000 claims description 4
- KHYKFSXXGRUKRE-UHFFFAOYSA-J molybdenum(4+) tetracarbamodithioate Chemical compound C(N)([S-])=S.[Mo+4].C(N)([S-])=S.C(N)([S-])=S.C(N)([S-])=S KHYKFSXXGRUKRE-UHFFFAOYSA-J 0.000 claims description 4
- 239000002904 solvent Substances 0.000 claims description 4
- 239000001993 wax Substances 0.000 claims description 4
- 239000012991 xanthate Substances 0.000 claims description 3
- 239000000446 fuel Substances 0.000 abstract description 24
- 239000003208 petroleum Substances 0.000 abstract description 3
- 230000000694 effects Effects 0.000 abstract description 2
- 239000000126 substance Substances 0.000 abstract description 2
- 125000005641 methacryl group Chemical group 0.000 abstract 1
- 235000019198 oils Nutrition 0.000 description 28
- 239000003921 oil Substances 0.000 description 27
- 239000002585 base Substances 0.000 description 14
- 229920000193 polymethacrylate Polymers 0.000 description 11
- 125000001183 hydrocarbyl group Chemical group 0.000 description 10
- 239000000654 additive Substances 0.000 description 9
- 150000001875 compounds Chemical class 0.000 description 9
- 150000001735 carboxylic acids Chemical class 0.000 description 7
- 229920001577 copolymer Polymers 0.000 description 7
- 239000003981 vehicle Substances 0.000 description 7
- 239000003963 antioxidant agent Substances 0.000 description 6
- 229920000058 polyacrylate Polymers 0.000 description 6
- 238000012360 testing method Methods 0.000 description 6
- 150000001336 alkenes Chemical class 0.000 description 5
- 239000003599 detergent Substances 0.000 description 5
- 235000014113 dietary fatty acids Nutrition 0.000 description 5
- 229930195729 fatty acid Natural products 0.000 description 5
- 239000000194 fatty acid Substances 0.000 description 5
- 239000004215 Carbon black (E152) Substances 0.000 description 4
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 4
- SCJNCDSAIRBRIA-DOFZRALJSA-N arachidonyl-2'-chloroethylamide Chemical compound CCCCC\C=C/C\C=C/C\C=C/C\C=C/CCCC(=O)NCCCl SCJNCDSAIRBRIA-DOFZRALJSA-N 0.000 description 4
- 238000005260 corrosion Methods 0.000 description 4
- 230000007797 corrosion Effects 0.000 description 4
- 229930195733 hydrocarbon Natural products 0.000 description 4
- 239000003112 inhibitor Substances 0.000 description 4
- 229910052717 sulfur Inorganic materials 0.000 description 4
- 239000011593 sulfur Substances 0.000 description 4
- RRHGJUQNOFWUDK-UHFFFAOYSA-N Isoprene Chemical compound CC(=C)C=C RRHGJUQNOFWUDK-UHFFFAOYSA-N 0.000 description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 description 3
- 239000002253 acid Substances 0.000 description 3
- 150000007513 acids Chemical class 0.000 description 3
- 230000000996 additive effect Effects 0.000 description 3
- 150000001408 amides Chemical class 0.000 description 3
- 239000007866 anti-wear additive Substances 0.000 description 3
- 238000004517 catalytic hydrocracking Methods 0.000 description 3
- 229910052802 copper Inorganic materials 0.000 description 3
- 239000010949 copper Substances 0.000 description 3
- 150000001993 dienes Chemical class 0.000 description 3
- 239000002270 dispersing agent Substances 0.000 description 3
- 150000004665 fatty acids Chemical class 0.000 description 3
- 239000002480 mineral oil Substances 0.000 description 3
- 230000008520 organization Effects 0.000 description 3
- 229920013639 polyalphaolefin Polymers 0.000 description 3
- 229920005862 polyol Polymers 0.000 description 3
- 229920000098 polyolefin Polymers 0.000 description 3
- 150000003077 polyols Chemical class 0.000 description 3
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 description 2
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 2
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical class [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 2
- 241001465754 Metazoa Species 0.000 description 2
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 2
- 229920002367 Polyisobutene Polymers 0.000 description 2
- FEWJPZIEWOKRBE-UHFFFAOYSA-N Tartaric acid Natural products [H+].[H+].[O-]C(=O)C(O)C(O)C([O-])=O FEWJPZIEWOKRBE-UHFFFAOYSA-N 0.000 description 2
- 229910052784 alkaline earth metal Inorganic materials 0.000 description 2
- MBMBGCFOFBJSGT-KUBAVDMBSA-N all-cis-docosa-4,7,10,13,16,19-hexaenoic acid Chemical compound CC\C=C/C\C=C/C\C=C/C\C=C/C\C=C/C\C=C/CCC(O)=O MBMBGCFOFBJSGT-KUBAVDMBSA-N 0.000 description 2
- QNRMTGGDHLBXQZ-UHFFFAOYSA-N buta-1,2-diene Chemical compound CC=C=C QNRMTGGDHLBXQZ-UHFFFAOYSA-N 0.000 description 2
- 230000015556 catabolic process Effects 0.000 description 2
- ZBCBWPMODOFKDW-UHFFFAOYSA-N diethanolamine Chemical group OCCNCCO ZBCBWPMODOFKDW-UHFFFAOYSA-N 0.000 description 2
- 239000003344 environmental pollutant Substances 0.000 description 2
- 229920002521 macromolecule Polymers 0.000 description 2
- 229910052698 phosphorus Inorganic materials 0.000 description 2
- 239000011574 phosphorus Substances 0.000 description 2
- 231100000719 pollutant Toxicity 0.000 description 2
- 229920000768 polyamine Polymers 0.000 description 2
- 150000003839 salts Chemical class 0.000 description 2
- KDYFGRWQOYBRFD-UHFFFAOYSA-N succinic acid Chemical compound OC(=O)CCC(O)=O KDYFGRWQOYBRFD-UHFFFAOYSA-N 0.000 description 2
- KZNICNPSHKQLFF-UHFFFAOYSA-N succinimide Chemical class O=C1CCC(=O)N1 KZNICNPSHKQLFF-UHFFFAOYSA-N 0.000 description 2
- 150000003871 sulfonates Chemical class 0.000 description 2
- 235000002906 tartaric acid Nutrition 0.000 description 2
- 239000011975 tartaric acid Substances 0.000 description 2
- 238000011282 treatment Methods 0.000 description 2
- WMYJOZQKDZZHAC-UHFFFAOYSA-H trizinc;dioxido-sulfanylidene-sulfido-$l^{5}-phosphane Chemical class [Zn+2].[Zn+2].[Zn+2].[O-]P([O-])([S-])=S.[O-]P([O-])([S-])=S WMYJOZQKDZZHAC-UHFFFAOYSA-H 0.000 description 2
- 235000013311 vegetables Nutrition 0.000 description 2
- KWKAKUADMBZCLK-UHFFFAOYSA-N 1-octene Chemical compound CCCCCCC=C KWKAKUADMBZCLK-UHFFFAOYSA-N 0.000 description 1
- FALRKNHUBBKYCC-UHFFFAOYSA-N 2-(chloromethyl)pyridine-3-carbonitrile Chemical compound ClCC1=NC=CC=C1C#N FALRKNHUBBKYCC-UHFFFAOYSA-N 0.000 description 1
- 241001133760 Acoelorraphe Species 0.000 description 1
- 235000017060 Arachis glabrata Nutrition 0.000 description 1
- 244000105624 Arachis hypogaea Species 0.000 description 1
- 235000010777 Arachis hypogaea Nutrition 0.000 description 1
- 235000018262 Arachis monticola Nutrition 0.000 description 1
- 240000002791 Brassica napus Species 0.000 description 1
- 235000004977 Brassica sinapistrum Nutrition 0.000 description 1
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 1
- ZAMOUSCENKQFHK-UHFFFAOYSA-N Chlorine atom Chemical compound [Cl] ZAMOUSCENKQFHK-UHFFFAOYSA-N 0.000 description 1
- 244000060011 Cocos nucifera Species 0.000 description 1
- 235000013162 Cocos nucifera Nutrition 0.000 description 1
- 239000005749 Copper compound Substances 0.000 description 1
- 241001573881 Corolla Species 0.000 description 1
- 241000196324 Embryophyta Species 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- 235000010469 Glycine max Nutrition 0.000 description 1
- 244000020551 Helianthus annuus Species 0.000 description 1
- 235000003222 Helianthus annuus Nutrition 0.000 description 1
- UFHFLCQGNIYNRP-UHFFFAOYSA-N Hydrogen Chemical compound [H][H] UFHFLCQGNIYNRP-UHFFFAOYSA-N 0.000 description 1
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 1
- 240000007817 Olea europaea Species 0.000 description 1
- 239000008186 active pharmaceutical agent Substances 0.000 description 1
- 239000000443 aerosol Substances 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 239000003513 alkali Substances 0.000 description 1
- 229910021529 ammonia Inorganic materials 0.000 description 1
- 239000010775 animal oil Substances 0.000 description 1
- 239000002518 antifoaming agent Substances 0.000 description 1
- 159000000032 aromatic acids Chemical class 0.000 description 1
- 125000003118 aryl group Chemical group 0.000 description 1
- 235000015278 beef Nutrition 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 229920001400 block copolymer Polymers 0.000 description 1
- 150000001639 boron compounds Chemical class 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 238000009903 catalytic hydrogenation reaction Methods 0.000 description 1
- 239000003795 chemical substances by application Substances 0.000 description 1
- 239000000460 chlorine Substances 0.000 description 1
- 229910052801 chlorine Inorganic materials 0.000 description 1
- 150000001880 copper compounds Chemical class 0.000 description 1
- 235000012343 cottonseed oil Nutrition 0.000 description 1
- 239000002385 cottonseed oil Substances 0.000 description 1
- 239000010779 crude oil Substances 0.000 description 1
- 230000000994 depressogenic effect Effects 0.000 description 1
- 238000006477 desulfuration reaction Methods 0.000 description 1
- 230000023556 desulfurization Effects 0.000 description 1
- 229940090949 docosahexaenoic acid Drugs 0.000 description 1
- 235000020669 docosahexaenoic acid Nutrition 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- 239000013538 functional additive Substances 0.000 description 1
- 239000007789 gas Substances 0.000 description 1
- 239000001257 hydrogen Substances 0.000 description 1
- 229910052739 hydrogen Inorganic materials 0.000 description 1
- 230000007062 hydrolysis Effects 0.000 description 1
- 238000006460 hydrolysis reaction Methods 0.000 description 1
- 230000005764 inhibitory process Effects 0.000 description 1
- 238000002347 injection Methods 0.000 description 1
- 239000007924 injection Substances 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 150000002531 isophthalic acids Chemical class 0.000 description 1
- 239000000944 linseed oil Substances 0.000 description 1
- 235000021388 linseed oil Nutrition 0.000 description 1
- 239000007788 liquid Substances 0.000 description 1
- 230000001050 lubricating effect Effects 0.000 description 1
- 239000000463 material Substances 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 150000002734 metacrylic acid derivatives Chemical class 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 150000002739 metals Chemical class 0.000 description 1
- 238000000034 method Methods 0.000 description 1
- AFFLGGQVNFXPEV-UHFFFAOYSA-N n-decene Natural products CCCCCCCCC=C AFFLGGQVNFXPEV-UHFFFAOYSA-N 0.000 description 1
- 125000005609 naphthenate group Chemical class 0.000 description 1
- 210000005036 nerve Anatomy 0.000 description 1
- 150000002825 nitriles Chemical class 0.000 description 1
- 229910052757 nitrogen Inorganic materials 0.000 description 1
- WWZKQHOCKIZLMA-UHFFFAOYSA-N octanoic acid Chemical compound CCCCCCCC(O)=O WWZKQHOCKIZLMA-UHFFFAOYSA-N 0.000 description 1
- JRZJOMJEPLMPRA-UHFFFAOYSA-N olefin Natural products CCCCCCCC=C JRZJOMJEPLMPRA-UHFFFAOYSA-N 0.000 description 1
- ZQPPMHVWECSIRJ-KTKRTIGZSA-N oleic acid group Chemical group C(CCCCCCC\C=C/CCCCCCCC)(=O)O ZQPPMHVWECSIRJ-KTKRTIGZSA-N 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 238000007254 oxidation reaction Methods 0.000 description 1
- IPCSVZSSVZVIGE-UHFFFAOYSA-N palmitic acid group Chemical group C(CCCCCCCCCCCCCCC)(=O)O IPCSVZSSVZVIGE-UHFFFAOYSA-N 0.000 description 1
- 235000020232 peanut Nutrition 0.000 description 1
- 125000004437 phosphorous atom Chemical group 0.000 description 1
- 229920000728 polyester Polymers 0.000 description 1
- 238000006116 polymerization reaction Methods 0.000 description 1
- 230000000379 polymerizing effect Effects 0.000 description 1
- 125000001844 prenyl group Chemical group [H]C([*])([H])C([H])=C(C([H])([H])[H])C([H])([H])[H] 0.000 description 1
- 150000003141 primary amines Chemical class 0.000 description 1
- QQONPFPTGQHPMA-UHFFFAOYSA-N propylene Natural products CC=C QQONPFPTGQHPMA-UHFFFAOYSA-N 0.000 description 1
- 230000001681 protective effect Effects 0.000 description 1
- 238000011403 purification operation Methods 0.000 description 1
- 150000003254 radicals Chemical class 0.000 description 1
- 230000008929 regeneration Effects 0.000 description 1
- 238000011069 regeneration method Methods 0.000 description 1
- 150000003873 salicylate salts Chemical class 0.000 description 1
- 229920006395 saturated elastomer Polymers 0.000 description 1
- 229930195734 saturated hydrocarbon Natural products 0.000 description 1
- 150000003335 secondary amines Chemical class 0.000 description 1
- 239000002893 slag Substances 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000000638 solvent extraction Methods 0.000 description 1
- 150000003440 styrenes Chemical class 0.000 description 1
- 239000001384 succinic acid Substances 0.000 description 1
- 229940014800 succinic anhydride Drugs 0.000 description 1
- 239000000725 suspension Substances 0.000 description 1
- 239000003760 tallow Substances 0.000 description 1
- 150000003512 tertiary amines Chemical class 0.000 description 1
- 150000003626 triacylglycerols Chemical class 0.000 description 1
- 150000004670 unsaturated fatty acids Chemical class 0.000 description 1
- 235000021122 unsaturated fatty acids Nutrition 0.000 description 1
- 238000005292 vacuum distillation Methods 0.000 description 1
- 239000008158 vegetable oil Substances 0.000 description 1
Abstract
Изобретение относится к композиции смазки, включающей: (a) от 65 до 90 мас. % одного или более чем одного базового масла, (b) от 2 до 15 мас. % по меньшей мере одного гребенчатого полимера, образованного главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода, (c) от 0,01 до 2 мас. % по меньшей мере одного азотсодержащего органического модификатора трения, выбранного из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX), где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо, с амином формулы (X) R14R15NH, где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода, (d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа, причем указанный гребенчатый полимер (b) получен путем сополимеризации макромономеров формулы (II) с акриловыми или метакриловыми мономерами формулы (III), где: каждый R' независимо представляет собой атом водорода или метил, R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода, R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода, А образован 1,4-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, А' образован 1,2-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, n и m представляют собой целые числа, большие или равные нулю, и n+m составляет целое число от 7 до 3000 (варианты). Также настоящее изобретение относится к применению композиции смазки для смазки 4-тактных бензиновых или дизельных двигателей легковых автомобилей. Техническим результатом настоящего изобретение является получение смазки, которая дает возможность достигать значительных экономий топлива, в частности, в городском холодном цикле. 3 н. и 6 з.п. ф-лы, 2 табл., 1 ил.
Description
Область техники
Объектом настоящего изобретения являются композиции смазки для двигателей автомобилей с бензиновым двигателем или автомобилей с дизельным двигателем, дающие возможность снижения расхода топлива указанных автомобилей.
Предшествующий уровень техники
Энергетическая эффективность и снижение расхода топлива двигателей автомобилей является возрастающей проблемой. Известно, что смазки двигателя, используемые в автомобилях, играют важную роль в этом отношении.
За счет трения между различными компонентами двигателей происходят потери энергии, в зависимости от части двигателя, либо в гидродинамическом и упругогидродинамическом режиме, либо в режиме ограничивающего трения.
Выбор основ и полимеров, улучшающих индекс вязкости (улучшителя индекса вязкости), оказывает влияние на потери в гидродинамическом и упругогидродинамическом режиме, тогда как выбор модификаторов трения влияет на потери энергии в условиях ограничивающего трения.
Однако композиция экономичной по расходу топлива смазки двигателя не ограничена выбором этих различных компонентов независимо друг от друга. Необходимо учитывать взаимодействия между различными компонентами, и другие характеристики смазки, такие как стабильность вязкости, ингибирование коррозии, диспергирующая способность и т.д., не должны меняться.
Известны примеры формул смазки двигателя, комбинирующих металлорганические модификаторы трения и/или различные органические модификаторы трения и полимеры, улучшающие индекс вязкости.
Таким образом, композиции смазки двигателя, дающие возможность достижения экономии топлива (так называемые композиции fuel eco - "Эко-фьюэл"), могут быть получены путем комбинирования основ типа СЖТ (синтетического жидкого топлива) с органическими модификаторами трения типа сложных эфиров жирных кислот и полиольного типа, а также с улучшающими вязкость полимерами полибутенового типа, сополимерами этилена и пропилена, полиакрилатами и полиметакрилатами, блок-сополимерами АВ, полученными путем сополимеразации диена, такого как бутадиен, и изопренов с винилароматическими соединениями, такими как стирол.
Такие композиции, например, раскрыты в заявке WO 2008/124191. Однако такие основы обладают недостатком, состоящим в высокой стоимости, и желательно разработать применение добавок, дающих возможность готовить композиции смазки, экономящие топливо, или эко-фьюэл (FE, fuel eco), преимущественно с общепринятыми основами.
Металлорганические модификаторы трения можно также комбинировать. В заявке EP 2078745, таким образом, раскрыта композиция смазки для бензиновых и дизельных двигателей, комбинирующая дитиокарбаматы молибдена и дитиофосфаты цинка и дающая возможность получить экономии топлива в автомобилях, оборудованных этими двигателями.
Однако данные формулы содержат высокие уровни серы, металлов и фосфора, которые могут причинять вред в отношении выбросов аэрозолей и систем доочистки.
Смазки двигателя эко-фьюэл, содержащие смесь модификаторов трения молибденорганического типа, таких как дитиокарбаматы молибдена, и органических модификаторов трения, таких как сложные моноэфиры жирных кислот и полиолы, описаны в заявке WO 2004/053033.
В заявке WO 93/21288 описаны моторные смазки FE, также комбинирующие модификаторы трения этоксилированного аминного типа с частичными сложными эфирами жирных кислот и полиолами и улучшители вязкости сложного полиэфирного, полиметакрилатного, полиакрилатного, полиолефинового типа.
В заявке EP 0955353 также описаны формулы смазки двигателя эко-фьюэл, комбинирующие молибденорганические модификаторы трения (MoDTC) с органическими модификаторами трения типа этоксилированных жирных аминов, возможно, в комбинации с полимерами, улучшающими индекс вязкости, полиметакрилатного, полиолефинового типа и типа сополимера стирола и диена.
Экономию топлива, достигаемую благодаря смазке двигателя, следует оценивать в целом на основе полного стандартизованного цикла двигателя, репрезентативного для средних условий применения.
Однако значительная часть потерь энергии происходит в холодной фазе цикла двигателя, при запуске. Это особенно верно для автомобилей, используемых в городских условиях, и, в частности, для новых автомобилей с гибридным приводом, которые работают с системой старт-стоп, где нагретый двигатель останавливается и вновь запускается значительное число раз.
Таким образом, существует потребность в смазках двигателя, позволяющих достигать экономий топлива, более высоких или эквивалентных существующим формулам, и, в частности, во время холодной фазы цикла двигателя.
Композиции смазки в соответствии с изобретением дают возможность достигать значительных экономий топлива, в частности, в городском холодном цикле, благодаря комбинации полимеров, улучшающих индекс вязкости, и определенных модификаторов трения.
Краткое описание изобретения
Объектом настоящего изобретения является композиция смазки, включающая:
(a) одно или более чем одно базовое масло,
(b) по меньшей мере один гребенчатый полимер, образованный главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, включающими по меньшей мере 50 атомов углерода,
(c) по меньшей мере один азотсодержащий органический модификатор трения, выбранный из, возможно, алкоксилированных жирных аминов, жирных амидов или имидов, полученных путем конденсации жирных аминов и карбоновых кислот, по отдельности или в смеси,
(d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа.
Предпочтительно углеводородные боковые цепи гребенчатых полимеров (b) получают путем полимеризации или сополимеризации олефинов, предпочтительно выбранных из, возможно, замещенных стиролов и содержащих от 8 до 17 атомов углерода, бутадиена 1,4- или 1,2-присоединения или мономеров формулы (I)
где X1 и X2 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода.
В соответствии с воплощением гребенчатые полимеры (b) получают путем сополимеризации макромономеров формулы (II)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R′ независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
A образован 1,4-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
A′ образован 1,2-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
n и m представляют собой целые числа, большие или равные нулю, и n+m составляет целое число от 7 до 3000, предпочтительно от 10 до 3000.
В соответствии с другим воплощением гребенчатые полимеры (b) получают путем сополимеризации макромономеров формулы (IV):
с акриловыми или метакриловыми мономерами формулы (II):
где каждый R′ независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
X1, X2, X3 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода,
p, q, r представляют собой целые числа, большие или равные нулю, и p+q+r составляет целое число от 7 до 3000, предпочтительно от 10 до 3000.
В соответствии с воплощением композиций по изобретению по меньшей мере один азотсодержащий органический модификатор трения (с) выбран из жирных аминов формулы (V):
где R3, R4, R5 независимо представляют собой либо атом водорода, либо алифатические цепи, содержащие от 1 до 150 атомов углерода, предпочтительно от 1 до 32 атомов углерода, и по меньшей мере одна из цепей R3, R4 или R5 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
n представляет собой целое число, большее или равное 1, предпочтительно составляющее от 1 до 2.
В соответствии с другим воплощением композиций по изобретению по меньшей мере один азотсодержащий органический модификатор трения (c) выбран из алкоксилированных аминов, соответствующих формулам (VI) или (VII) ниже:
где R6 и R10 независимо представляют собой жирные алифатические цепи, содержащие от 7 до 150, предпочтительно от 7 до 32 атомов углерода, предпочтительно от 12 до 18 атомов углерода,
R7 и R8 независимо представляют собой углеводородные радикалы, содержащие от 2 до 6 атомов углерода, предпочтительно от 2 до 4, предпочтительно 2 атома углерода,
R9 представляет собой углеводородный радикал, содержащий от 1 до 6 атомов углерода,
x, y, p, q и z представляют собой целые числа от 0 до 50, согласующиеся с: x+y более 0, менее (или равно) 50 и p+q+z более 0, менее (или равно) 50.
Предпочтительно, когда по меньшей мере один азотсодержащий органический модификатор трения (с) выбран из этоксилированных аминов, этот модификатор трения выбран из диэтаноламинов формулы (VIII):
где R11 представляет собой жирную алифатическую цепь, состоящую из атомов углерода в количестве от 7 до 150, предпочтительно от 7 до 32 атомов углерода, предпочтительно от 12 до 18 атомов углерода.
В соответствии с еще одним другим воплощением композиций по изобретению по меньшей мере один азотсодержащий органический модификатор трения (c) выбран из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, предпочтительно от 1 до 32 атомов углерода, предпочтительно от 1 до 26 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода.
Согласно предпочтительному воплощению композиции смазки согласно изобретению содержат по меньшей мере один азотсодержащий органический модификатор трения (с), как описано выше, и по меньшей мере один металлорганический модификатор трения (d).
Предпочтительно в композициях смазки согласно изобретению, содержащих металлорганические модификаторы трения (d), последние выбраны из дитиокарбаматов, дитиофосфатов, дитиофосфинатов, ксантатов и тиоксантатов молибдена.
Предпочтительно металлорганический модификатор трения (d) представляет собой дитиокарбамат молибдена формулы (XI):
где R16, R17, R18, R19 представляют собой алкильные цепи, содержащие от 8 до 13 атомов углерода.
Предпочтительно композиции смазки согласно изобретению содержат:
- от 65 до 90 мас.% одного или более чем одного базового масла (а),
- от 2 до 15 мас.% полимера (b),
- от 0,01 до 2 мас.% модификаторов трения (с).
Особенно предпочтительно композиции смазки согласно изобретению содержат по меньшей мере одно изопарафиновое минеральное базовое масло (а), полученное путем гидроизомеризации н-парафинового исходного сырья, имеющего происхождение из депарафинизации растворителем или каталитической депарафинизации, или по меньшей мере одно изопарафиновое синтетическое базовое масло (а), полученное путем гидроизомеризации н-парафинового исходного сырья, состоящего из воска Фишера-Тропша.
В соответствии с воплощением композиции смазки согласно изобретению имеют сорт 0W20 или 0W30 в соответствии с классификацией SAE J300 (Society of Automotive Engineers - Общества инженеров автомобильной промышленности США).
В соответствии с особенно предпочтительным воплощением композиции смазки согласно изобретению представляют собой масла для четырехтактных бензиновых или дизельных двигателей автомобилей, предпочтительно легковых автомобилей, предпочтительно дизельных.
Настоящее изобретение также относится к применению композиций смазки, как описано выше, для смазки 4-тактных бензиновых или дизельных двигателей легковых автомобилей, предпочтительно автомобилей с гибридным приводом.
В соответствии с предпочтительным воплощением данное применение осуществляют в дизельном двигателе.
Подробное описание изобретения
Композиции смазки согласно изобретению дают возможность достигать экономии топлива, в частности, в холодном городском цикле, благодаря особой комбинации полимеров, улучшающих индекс вязкости, и модификаторов трения.
Полимер (b), улучшающий индекс вязкости
Полимеры, улучшающие индекс вязкости, представляют собой соединения, дающие возможность свести к минимуму вариации в диапазоне вязкости в зависимости от температуры, то есть дающие возможность сохранять пленку масла, достаточную для защиты частей, подвергающихся трению, при высокой температуре, а также предотвращающие слишком большое увеличение вязкости в холодном состоянии.
Известными улучшителями индекса вязкости типично являются полиалкилметакрилаты (ПМА), полиакрилаты, полиолефины, сополимеры олефинов (диенов) с винилароматическими соединениями (стиролом).
В патентах США 5565130 и 5597871 и в заявке US 2008/0194443 в качестве полимеров, улучшающих индекс вязкости, описаны полимеры, имеющие гребенчатую структуру (гребенчатый полимер), образованную путем сополимеризации макромономеров акрилата или метакрилата, содержащих углеводородную цепь, например, сополимера олефинового типа, с мономерами акрилата или метакрилата. В зависимости от того, принадлежат ли мономеры к акрилатному или метакрилатному типу, эти полимеры называют гребенчатыми полиакрилатами (гребенчатыми ПА) или гребенчатыми полиметакрилатами (гребенчатыми ПМА), соответственно.
Согласно Краткому руководству по химической технологии ИЮПАК, 2е издание, 1997, гребенчатый полимер представляет собой полимер, состоящий из гребенчатых макромолекул, которые представляют собой макромолекулы, состоящие из главной цепи, имеющей множественные трифункциональные точки разветвления, каждая из которых является начальной точкой линейной боковой цепи.
Эта гребенчатая структура отличает полимеры патентов США 5565130 и 5597871 и заявки US 2008/0194443 от полиакрилатов и полиметакрилатов (ПМА), обычно используемых в качестве улучшителей индекса вязкости в композициях смазки предшествующего уровня техники, в частности, описанных в заявках EP 0955353 и WO 93/21288.
Композиции смазки согласно изобретению содержат в качестве полимера, улучшающего индекс вязкости, такой "гребенчатый полимер" или полимер с гребенчатой структурой, как описано, например, в патентах США 5565130 и 5597871 и в заявке US 2008/0194443 настоящей заявки.
Композиции смазки согласно изобретению содержат, таким образом, в качестве полимера, улучшающего индекс вязкости, гребенчатые полиакрилаты (гребенчатые ПА) или гребенчатые полиметакрилаты (гребенчатые ПМА), которые представляют собой гребенчатые полимеры, образованные главной цепью полиалкил(мет)акрилата и длинными углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода.
Предпочтительно эти углеводородные боковые цепи содержат от 50 до 25000 атомов углерода, предпочтительно от 80 до 20000 атомов углерода, типично порядка 10000 атомов углерода.
Согласно предпочтительному воплощению углеводородные боковые цепи получают путем полимеризации или сополимеризации олефинов, например мономеров стирольного типа, возможно, замещенных и содержащих от 8 до 17 атомов углерода, бутадиена 1,4- или 1,2-присоединения, этилена, пропилена, изобутена и более типично мономеров формулы (I):
где X1 и X2 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода.
Согласно воплощению композиции по изобретению содержат гребенчатый полимер, полученный путем сополимеризации макромономеров формулы (II)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R′ независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
A образован 1,4-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
A′ образован 1,2-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
n и m представляют собой целые числа, большие или равные нулю, и n+m составляет целое число от 7 до 3000, предпочтительно от 10 до 3000.
Согласно другому воплощению композиции по изобретению содержат гребенчатый полимер, полученный путем сополимеризации макромономеров формулы (IV):
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R′ независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
X1, X2, X3 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода,
p, q, r представляют собой целые числа, большие или равные нулю, и p+q+r составляет целое число от 7 до 3000, предпочтительно от 10 до 3000.
В композициях согласно изобретению эти гребенчатые полимеры преимущественно используют в комбинации с другими полимерами, улучшающими вязкость, хорошо известными специалистам в данной области техники. Эти хорошо известные полимеры выбраны, например, из категории гидрогенизированных сополимеров стирола и диена, например гидрогенизированных сополимеров стирола и бутадиена (ГСБ) или стирола и изопрена, которые хорошо известны специалистам в данной области техники, предпочтительно гидрогинизированного сополимера стирола и бутадиена. Последние полимеры, улучшающие индекс вязкости, не влияя на качества эко-фьюел, однако, позволяют обеспечивать вязкость, дающую возможность получения композиции масел марки 30.
В композициях согласно изобретению полимеры (b), улучшающие индекс вязкости, обычно присутствуют в количествах, составляющих от 2 до 20 мас.% по отношению к общей массе композиции, или также от 2 до 15 мас.%, или также от 5 до 15 мас.% по отношению к общей массе композиции. Когда полимеры (b) используют в комбинации с другими полимерами, улучшающими индекс вязкости, суммарное содержание полимера, улучшающего индекс вязкости, находится в таких же диапазонах (от 2 до 20%, или от 2 до 15%, или от 5 до 15 мас.% полимеров, улучшающих индекс вязкости, по отношению к суммарной массе композиции).
Модификаторы трения
Азотсодержащие органические модификаторы трения (c)
Азотсодержащие органические модификаторы трения композиций согласно изобретению представляют собой, возможно, алкоксилированные жирные амины или производные жирных аминов амидного или имидного типа, полученные путем конденсации жирных аминов с (ди)карбоновыми кислотами.
Жирные амины
Жирные амины, используемые в смазках согласно настоящему изобретению, представляют собой первичные, вторичные или третичные моноамины или полиамины, содержащие одну или более чем одну жирную цепь. Термин жирная цепь в данной заявке обозначает нециклические алифатические углеводородные цепи, содержащие по меньшей мере 7 атомов углерода, насыщенные или ненасыщенные, возможно, разветвленные.
Жирные амины, главным образом, получают из жирных кислот (жирно-цепочечных карбоновых кислот), как правило, имеющих происхождение из гидролиза триглицеридов, присутствующих в растительных и животных маслах, таких как кокосовое, пальмовое, оливковое, арахисовое, рапсовое, подсолнечное, соевое, хлопковое или льняное масло либо говяжий жир.
Жирные кислоты, дающие возможность получить жирные амины композиций согласно изобретению, как правило, содержат от 7 до 32 атомов углерода, предпочтительно от 8 до 24 атомов углерода, предпочтительно от 10 до 20, предпочтительно от 12 до 18 атомов углерода.
Эти кислоты представляют собой, например, каприловую, пеларгоновую, каприновую, ундециленовую, лауриновую, тридециленовую, миристиновую, пентадекановую, пальмитиновую, маргариновую, стеариновую, изостеариновую, нонадекановую, арахиновую, генэйкозановую, бегеновую, трикозановую, лигноцериновую, пентакозановую, церотиновую, гептакозановую, монтановую, нонакозановую, мелиссиновую, гентриаконтановую, лацеровую кислоты или ненасыщенные жирные кислоты, такие как пальмитолеиновая, олеиновая, эруковая, нервоновая, линолевая, а-линоленовая, с-линоленовая, ди-гомо-с-линоленовая, арахидоновая, эйкозапентаеновая, докозагексаеновая кислоты.
Эти кислоты дегидрируют в присутствии аммиака в целях получения нитрилов, которые затем подвергают каталитической гидрогенизации с целью получения первичных, вторичных или третичных аминов.
Жирные амины, используемые в качестве соединения (с) в композициях смазки согласно изобретению, соответствуют общей формуле (V):
где R3, R4, R5 независимо представляют собой либо атом водорода, либо алифатические цепи, содержащие от 1 до 150 атомов углерода, предпочтительно от 1 до 32 атомов углерода, и по меньшей мере одна из цепей R3, R4 или R5 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
n представляет собой целое число, большее или равное 1, предпочтительно составляющее от 1 до 2.
Жирные амины, используемые в смазках согласно изобретению, предпочтительно получают из натуральных растительных или животных источников. Обработки, дающие возможность получить жирные амины, начиная с натуральных масел, могут привести в результате к смесям первичных, вторичных и третичных моноаминов и полиаминов.
Этоксилированные амины
В качестве соединения (c) в композициях смазки согласно изобретению возможно использовать моно- или полиалкоксилированные жирные амины, например моно- или полиэтоксилированные жирные амины, полученные из жирных аминов, описанных выше.
Алкоксилированные амины, используемые в композициях смазки согласно изобретению, соответствуют, например, формулам (VI) и (VII) ниже:
где R6 и R10 независимо представляют собой жирные алифатические цепи, содержащие от 7 до 150, предпочтительно от 7 до 32 атомов углерода, предпочтительно от 12 до 18 атомов углерода,
R7 и R8 независимо представляют собой углеводородные радикалы, содержащие от 2 до 6 атомов углерода, предпочтительно от 2 до 4, предпочтительно 2 атома углерода,
R9 представляет собой углеводородный радикал, содержащий от 1 до 6 атомов углерода,
x, y, p, q и z представляют собой целые числа от 0 до 50, удовлетворяющие условию: x+y более 0, менее (или равно) 50 и p+q+z более 0, менее (или равно) 50.
Предпочтительно R5 и R9 представляют собой алифатические жирные цепи, возможно, замещенные арильными группами. Особенно предпочтительно они содержат от 7 до 30 атомов углерода, предпочтительно от 10 до 20, предпочтительно от 12 до 18 атомов углерода.
Предпочтительно R6 и R7 представляют собой алифатические, предпочтительно алкильные цепи, содержащие от 2 до 6 атомов углерода, предпочтительно от 2 до 4, предпочтительно 2 атома углерода.
Предпочтительно R8 представляет собой алифатическую, предпочтительно алкильную цепь, содержащую от 1 до 6 атомов углерода, предпочтительно от 2 до 4, предпочтительно 3 атома углерода.
Особенно предпочтительными соединениями являются диэтаноламины формулы (VIII):
где R11 представляет собой алифатическую цепь, содержащую от 7 до 150 атомов углерода, предпочтительно от 7 до 32 атомов углерода, предпочтительно от 12 до 18 атомов углерода
Жирные амиды и имиды
Азотсодержащие органические модификаторы трения (с) композиций смазки согласно изобретению могут представлять собой амиды или имиды, полученные путем конденсации жирных аминов, описанных выше, и карбоновых кислот, такие как, например, олеиламиды, в частности первичные олеиламиды.
Согласно воплощению органические модификаторы трения (с) представляют собой амиды или имиды, полученные путем конденсации жирных аминов и дикарбоновых, алифатических или ароматических, кислот, возможно, гидроксилированных, таких как, например, малоновая, янтарная, яблочная, винная, фталевая, изофталевая кислоты, предпочтительно винная кислота.
Согласно воплощению органические модификаторы трения (с) представляют собой жирные амиды или имиды, полученные путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, предпочтительно от 1 до 32 атомов углерода, предпочтительно от 1 до 26 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода.
Такие модификаторы трения описаны в заявке US 2006/0079413, параграфы [0025]-[028].
Металлорганические модификаторы трения (d)
Возможно, композиции смазки согласно изобретению могут содержать одно или более чем одно молибденорганическое соединение в качестве модификатора трения. Эти соединения хорошо известны специалистам в данной области техники. Они представляют собой, например, соединения, также содержащие атомы серы или фосфора, такие как дитиофосфаты, дитиокарбаматы, дитиофосфинаты, ксантаты, тиоксантаты молибдена. Молибденорганические соединения, подходящие для композиций смазки согласно настоящему изобретению, описаны, например, в заявке ЕР 2078745, [0036]-[062].
В композициях согласно изобретению азотсодержащие органические модификаторы трения (с) обычно присутствуют на уровнях, составляющих от 0,01 до 2 мас. % по отношению к общей массе композиции, или также от 0,1 до 1 мас. %, или также от 0,3 до 0,8 мас. % по отношению к общей массе композиции. Когда азотсодержащие органические модификаторы трения (с) используют в комбинации с другими металлорганическими модификаторами трения (d), суммарное содержание модификаторов трения находится в таких же интервалах (от 0,01 до 2%, или от 0,1 до 1%, или от 0,5 до 0,8 мас.% модификаторов трения по отношению к общей массе композиции).
Базовые масла (а)
Композиции смазки согласно настоящему изобретению включают одно или более чем одно базовое масло, как правило, составляющее по меньшей мере 60 мас.% композиций смазки, как правило, по меньшей мере 65 мас.%, и, возможно, в интервале вплоть до 90% и более.
Базовое масло или масла, используемые в композициях согласно настоящему изобретению, могут представлять собой масла минерального или синтетического происхождения групп I-V в соответствии с классами, определенными в классификации API (American Petroleum Institute - Американского нефтяного института) (или их эквивалентами в соответствии с классификацией ATIEL (Association Technique de Industries Europeens des Lubrifiants - Технической ассоциации европейской промышленности смазочных материалов), как кратко изложено ниже, отдельно или в смеси.
| Содержание насыщенных углеводородов | Содержание серы | Индекс вязкости | |
| Группа I минеральные масла | <90% | >0,03% | 80≤VI<120 |
| Группа II масла гидрокрекинговой очистки | ≥90% | ≤0,03% | 80≤VI<120 |
| Группа III масла гидрокрекинговой очистки или гидроизомеризации | ≥90% | ≤0,03% | ≥120 |
| Группа IV | РАО Поли-альфа-олефины | ||
| Группа V | Сложные эфиры и другие основы, не включенные в основы групп I-IV | ||
Эти масла могут представлять собой масла растительного, животного или минерального происхождения. Минеральные базовые масла согласно изобретению включают все типы основ, полученных атмосферной или вакуумной перегонкой сырой нефти, с последующими операциями очистки, такими как экстракция растворителем, деасфальтизация, депарафинизация растворителем, гидроочистка, гидрокрекинг и гидроизомеризация, каталитическая сероочистка в присутствии водорода.
Базовые масла композиций согласно настоящему изобретению могут также представлять собой синтетические масла, такие как некоторые сложные эфиры карбоновых кислот и спиртов, или поли-альфа-олефины. Поли-альфа-олефины, используемые в качестве базовых масел, получены, например, из мономеров, имеющих от 4 до 32 атомов углерода (например, октена, децена), и имеют вязкость при 100°C, составляющую от 1,5 до 15 сСт. Их средневесовая молекулярная масса типично составляет от 250 до 3000.
Можно также использовать смеси синтетических и минеральных масел.
Предпочтительно композиции смазки согласно изобретению готовят с основами групп III и/или IV.
Согласно предпочтительному воплощению композиции смазки по изобретению включают по меньшей мере одно изопарафиновое минеральное базовое масло, полученное путем гидроизомеризации н-парафинового сырьевого материала, имеющего происхождение из операций депарафинизации растворителем или каталитической депарафинизации. Такие основы представляют собой минеральные масла группы III, называемые основами группы III+.
Согласно другому предпочтительному воплощению композиции смазки по изобретению включают по меньшей мере одно синтетическое изопарафиновое базовое масло, полученное путем гидроизомеризации н-парафинового сырьевого материала, такого как воск Фишера-Тропша.
Согласно особенно предпочтительному воплощению композиции смазки по изобретению содержат от 65 до 90 мас.% таких изопарафиновых основ.
Согласно воплощению композиции смазки согласно изобретению содержат исключительно так называемые минеральные основы группы III+ или основы, полученные путем гидроизомеризации воска Фишера-Тропша, в качестве базового масла, в соотношении, составляющем от 65 до 90 мас.%.
Предпочтительно композиции согласно настоящему изобретению имеют кинематическую вязкость при 100°C, составляющую от 5,6 до 16,3 сСт, измеренную на основании стандарта ASTM D445 (марки SAE 20, 30 и 40), предпочтительно составляющую от 9,3 до 12,5 сСт (марки 30). Согласно особенно предпочтительному воплощению композиции по настоящему изобретению представляют собой универсальные масла марки 0W30 или 0W20 в соответствии с классификацией SAE J300.
Композиции согласно настоящему изобретению также предпочтительно имеют индекс вязкости более 130, предпочтительно более 150, предпочтительно более 160.
Предпочтительно композиции смазки согласно изобретению представляют собой масла для двигателей для бензиновых или дизельных автомобилей, предпочтительно для дизельных автомобилей, предпочтительно в соответствии со спецификациями ACEA (European Automobile Manufacturers′ Association - Европейской ассоциации производителей автомобилей) C2 или JASO (Japanese Automotive Standards Organization - Японской организации стандартизации автомобилей) DL1, хорошо известными специалистам в данной области техники.
Другие добавки
Композиции смазки согласно изобретению могут также содержать все типы добавок, подходящих для использования в них. Эти добавки можно добавлять индивидуально или в форме пакетов добавок, гарантирующих определенный уровень качества композиций смазки, которое требуется, например, для смазки дизельного двигателя ACEA (Европейской ассоциации производителей автомобилей) или JASO (Японской организации стандартизации автомобилей). Эти добавки приведены в качестве примера и включают без ограничения следующие.
Дисперсанты, обычно составляющие от 5 до 8 мас.% композиций смазки.
Дисперсанты, такие как, например, сукцинимиды, PIB (полиизобутен) сукцинимиды, Манниховы основания, обеспечивают, чтобы нерастворимые твердые загрязняющие вещества, состоящие из вторичных продуктов окисления, образующихся, когда моторное масло находится в эксплуатации, поддерживались в суспензии и удалялись.
Антиоксиданты, обычно составляющие от 0,5 до 2 мас.% композиций смазки.
Антиоксиданты замедляют распад масел при эксплуатации, где этот распад может привести в результате к образованию отложений, присутствию шлака или увеличению вязкости масла. Они действуют как ингибиторы радикалов или разрушители гидропероксидов. Среди общепринято используемых антиоксидантов находятся антиоксиданты фенольного типа и пространственно затрудненные амины. Другим классом антиоксидантов являются маслорастворимые соединения меди, например тио- и дитиофосфаты меди, соли меди и карбоновых кислот, дитиокарбаматы, сульфонаты, фенаты, ацетилацетонаты меди. Используют соли меди I и II янтарной кислоты или ангидрида.
Противоизносные присадки, обычно составляющие от 1 до 2 мас.% композиций смазки. Противоизносные присадки защищают поверхности трения за счет образования защитной пленки, адсорбированной на этих поверхностях. Наиболее общепринято используемым является дитиофосфат цинка или DTPZn. В этой категории также находятся различные фосфоро-, серо-, азот-, хлор- и борсодержащие соединения.
Детергенты, обычно составляющие от 2 до 4 мас.% композиций смазки.
Детергентами типично являются соли щелочных или щелочноземельных металлов карбоновых кислот, сульфонатов, салицилатов, нафтенатов, а также фенатов.
Они типично имеют BN в соответствии с ASTM D2896 более 40 или 80 мг KOH/грамм детергента и чаще всего являются сверхосновными, со значениями BN типично порядка 150 и более или даже 250 или 400 или более (выраженными в мг KOH на грамм детергента).
А также пеногасители, депрессорные присадки, ингибиторы коррозии и т.д.
Примеры
Получение масел
Несколько масел для автомобилей с дизельным двигателем марки 0W30 было получено из пакета функциональных добавок для масел дизельных двигателей, дающих возможность соответствовать спецификациям АСЕА C2/JASO DL1 и содержащих антиоксиданты, ингибиторы коррозии, дисперсанты, детергенты, противоизносные присадки, депрессорные присадки и ингибиторы коррозии.

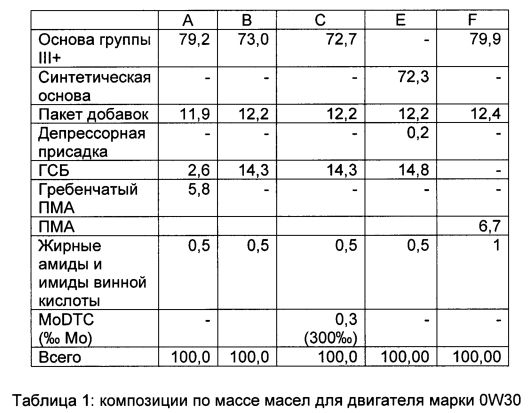

Композиции (в мас. %) этих масел приведены в таблице 1 ниже:
Измерение расхода топлива
Испытания двигателя дали возможность оценить экономии топлива, достигнутые на автомобиле с дизельным двигателем, двигатель которого смазывают этими различными маслами.
Масло 5W30, содержащее пакет добавок с уровнем качества АСЕА C1/JASO DL1, полимер, улучшающий индекс вязкости, гидрогенизированного изопренового типа и приготовленное из базовых масел группы III, служит в качестве эталона для испытания.
Принцип испытания
Автомобиль Toyota Corolla Verso D4D Clean Power, оборудованный инжекторным двигателем Common Rail 2AD, системой очистки DPNR (уменьшение выброса твердых частиц и оксидов азота - Diesel Particulate-Nox reduction) с 5м улавливателем регенерации инжектора, помещенным в окружающую среду В7, подвергают стандартизованному ездовому испытательному циклу NEDC (New European Driving Cycle - Европейскому ездовому циклу), также называемому циклом MVEG (Motor Vehicle Emissions group - группа по разработке мероприятий, связанных с улучшением экологических характеристик автомобилей). Этот цикл предназначен, чтобы воспроизводимо имитировать условия, которые встречаются на европейских дорогах, и широко применяется для измерения расхода топлива автомобилей и выбросов загрязняющих веществ.
Характеристики этого цикла (скорость как функция времени) приведены на фиг.1. Он включает холодную фазу или холодную городскую фазу (от 0 до 200 секунд), промежуточную фазу или горячую городскую фазу (от 200 до 725 секунд), горячую фазу или загородную фазу (от 725 до 1200 секунд).
Выполнение
Двигатель помещают на двухфланцевый динамометр, соответствующий стандартам Е4, дающий возможность воспроизводимо имитировать сопротивление во время движения, встречающееся за счет аэродинамической тяги и массы автомобиля.
Испытания проводят при температуре окружающего воздуха 20°С, 50% влажности и давлении 1000 мбар. Расход вычисляют на основании учета углерода после анализа выхлопного газа. Топливо, используемое для всех тестов, представляло собой дизельное топливо EN590-B7.
Результаты

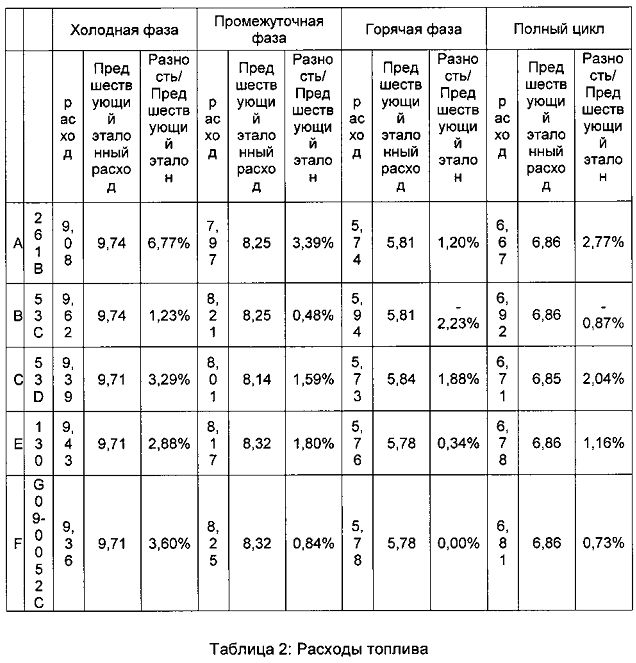

Абсолютные расходы топлива измеряют (в литрах/100 км) в течение всего цикла и по фазам. Также вычисляют различия в расходе (в %) относительно эталона, взятого непосредственно перед образцом масла, подлежащего анализу. Результаты представлены в таблице 2.
Масло А находится в соответствии с изобретением. Оно содержит в качестве модификатора трения смесь жирных амидов и имидов винной кислоты. Это масло содержит в качестве улучшителя индекса вязкости гребенчатый полимер ПМА и меньшее количество присадки ГСБ, предназначенной для обеспечения вязкости, необходимой для получения масла марки 30.
Масла B-F содержат модификаторы трения, идентичные маслам по изобретению, на сравнимых уровнях, но приготовлены без гребенчатого полимера. Количества полимера, улучшающего индекс вязкости, регулируют с целью получения желаемой вискозиметрической марки.
Масло А по изобретению позволяет достигать экономий топлива относительно масел B, С, Е, F, на протяжении всего цикла двигателя и, в частности, в холодной фазе и в промежуточной фазе.
Claims (9)
1. Композиция смазки, включающая:
(a) от 65 до 90 мас. % одного или более чем одного базового масла,
(b) от 2 до 15 мас. % по меньшей мере одного гребенчатого полимера, образованного главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода,
(c) от 0,01 до 2 мас. % по меньшей мере одного азотсодержащего органического модификатора трения, выбранного из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
(d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа,
причем указанный гребенчатый полимер (b) получен путем сополимеризации макромономеров формулы (II)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R' независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
А образован 1,4-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
А' образован 1,2-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
n и m представляют собой целые числа, большие или равные нулю, и n+m составляет целое число от 7 до 3000.
(a) от 65 до 90 мас. % одного или более чем одного базового масла,
(b) от 2 до 15 мас. % по меньшей мере одного гребенчатого полимера, образованного главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода,
(c) от 0,01 до 2 мас. % по меньшей мере одного азотсодержащего органического модификатора трения, выбранного из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
(d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа,
причем указанный гребенчатый полимер (b) получен путем сополимеризации макромономеров формулы (II)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R' независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
А образован 1,4-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
А' образован 1,2-присоединением бутадиена, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода, или винильным присоединением стирола, возможно, замещенного алкильными группами, содержащими от 1 до 6 атомов углерода,
n и m представляют собой целые числа, большие или равные нулю, и n+m составляет целое число от 7 до 3000.
2. Композиция смазки, включающая:
(a) от 65 до 90 мас. % одного или более чем одного базового масла,
(b) от 2 до 15 мас. % по меньшей мере одного гребенчатого полимера, образованного главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода,
(c) от 0,01 до 2 мас. % по меньшей мере одного азотсодержащего органического модификатора трения, выбранного из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
(d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа,
причем указанный гребенчатый полимер (b) получен путем сополимеризации макромономеров формулы (IV)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R' независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
X1, Х2, Х3 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода,
р, q, r представляют собой целые числа, большие или равные нулю, и p+q+r составляет целое число от 7 до 3000.
(a) от 65 до 90 мас. % одного или более чем одного базового масла,
(b) от 2 до 15 мас. % по меньшей мере одного гребенчатого полимера, образованного главной цепью полиалкил(мет)акрилата и углеводородными боковыми цепями, содержащими по меньшей мере 50 атомов углерода,
(c) от 0,01 до 2 мас. % по меньшей мере одного азотсодержащего органического модификатора трения, выбранного из жирных амидов или имидов, полученных путем конденсации дикарбоновой кислоты формулы (IX)
где R12 и R13 независимо представляют собой атом водорода или углеводородную группу либо углеводородные группы R12 и R13 образуют кольцо,
с амином формулы (X) R14R15NH,
где R14 и R15 независимо представляют собой атом водорода или алифатическую цепь, содержащую от 1 до 150 атомов углерода, и по меньшей мере одна из цепей R14 или R15 представляет собой жирную алифатическую цепь, содержащую по меньшей мере 7 атомов углерода,
(d) возможно, один или более чем один металлорганический модификатор трения молибденорганического типа,
причем указанный гребенчатый полимер (b) получен путем сополимеризации макромономеров формулы (IV)
с акриловыми или метакриловыми мономерами формулы (III):
где каждый R' независимо представляет собой атом водорода или метил,
R1 представляет собой алкильный или арильный радикал, содержащий от 1 до 6 атомов углерода,
R2 представляет собой алкильный радикал, содержащий от 1 до 26 атомов углерода,
X1, Х2, Х3 независимо представляют собой либо атом водорода, либо алкильные группы, содержащие от 1 до 18 атомов углерода,
р, q, r представляют собой целые числа, большие или равные нулю, и p+q+r составляет целое число от 7 до 3000.
3. Композиция смазки по п. 1 или 2, включающая по меньшей мере один азотсодержащий органический модификатор трения (с) и по меньшей мере один металлорганический модификатор трения (d).
4. Композиция смазки по п. 3, где металлорганические модификаторы трения (d) выбраны из дитиокарбаматов, дитиофосфатов, дитиофосфинатов, ксантатов, тиоксантатов молибдена.
5. Композиция смазки по п. 4, где металлорганический модификатор трения (d) представляет собой дитиокарбамат молибдена формулы (XI):
где R16, R17, R18, R19 представляют собой алкильные цепи, содержащие от 8 до 13 атомов углерода.
где R16, R17, R18, R19 представляют собой алкильные цепи, содержащие от 8 до 13 атомов углерода.
6. Композиция смазки по п. 1 или 2, включающая по меньшей мере одно изопарафиновое минеральное базовое масло (а), полученное путем гидроизомеризации н-парафинового исходного сырья, полученного при депарафинизации растворителем или каталитической депарафинизации, или по меньшей мере одно изопарафиновое синтетическое базовое масло (а), полученное путем гидроизомеризации н-парафинового исходного сырья, состоящего из воска Фишера-Тропша.
7. Композиция смазки по п. 1 или 2, которая имеет марку 0W20 или 0W30 в соответствии с классификацией SAE J300.
8. Применение композиции смазки по любому из пп. 1-7 для смазки 4-тактных бензиновых или дизельных двигателей легковых автомобилей.
9. Применение по п. 8, где двигатель представляет собой дизельный двигатель.
Applications Claiming Priority (3)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR1056832 | 2010-08-27 | ||
| FR1056832A FR2964115B1 (fr) | 2010-08-27 | 2010-08-27 | Lubrifiant moteur |
| PCT/IB2011/053738 WO2012025901A1 (fr) | 2010-08-27 | 2011-08-25 | Lubrifiant moteur |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| RU2013107739A RU2013107739A (ru) | 2014-10-10 |
| RU2574580C2 true RU2574580C2 (ru) | 2016-02-10 |
Family
ID=
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US5565130A (en) * | 1993-04-20 | 1996-10-15 | Rohm Gmbh Chemische Fabrik | Comb polymers based on olefin copolymer macromonomers |
| RU2107088C1 (ru) * | 1992-06-30 | 1998-03-20 | Эксон Кемикэл Пейтентс Инк. | Присадка для сырой нефти, смазочного масла или жидкого топлива, композиция на основе сырой нефти, смазочного масла или жидкого топлива, концентрат присадки |
| WO2008147704A1 (en) * | 2007-05-24 | 2008-12-04 | The Lubrizol Corporation | Lubricating composition containing ashfree antiwear agent based on hydroxypolycarboxylic acid derivative and a molybdenum compound |
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| RU2107088C1 (ru) * | 1992-06-30 | 1998-03-20 | Эксон Кемикэл Пейтентс Инк. | Присадка для сырой нефти, смазочного масла или жидкого топлива, композиция на основе сырой нефти, смазочного масла или жидкого топлива, концентрат присадки |
| US5565130A (en) * | 1993-04-20 | 1996-10-15 | Rohm Gmbh Chemische Fabrik | Comb polymers based on olefin copolymer macromonomers |
| WO2008147704A1 (en) * | 2007-05-24 | 2008-12-04 | The Lubrizol Corporation | Lubricating composition containing ashfree antiwear agent based on hydroxypolycarboxylic acid derivative and a molybdenum compound |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| JP5914482B2 (ja) | エンジン用潤滑剤 | |
| JP6186362B2 (ja) | 船舶エンジン用潤滑剤組成物 | |
| JP3927724B2 (ja) | 内燃機関用潤滑油組成物 | |
| JP5781787B2 (ja) | 潤滑油組成物 | |
| CN102690707B (zh) | 一种柴油发动机润滑油组合物 | |
| KR20100111268A (ko) | 적은 회분량을 가지는 사행정 엔진용 윤활 조성물 | |
| CN102690709A (zh) | 一种燃气发动机润滑油组合物 | |
| JP2013100556A (ja) | 潤滑油組成物 | |
| CN115867633A (zh) | 包含生物基基础油的润滑油组合物 | |
| JP2023520938A5 (ru) | ||
| CN109804053A (zh) | 用于船用引擎或固定式引擎的润滑组合物 | |
| US20180223215A1 (en) | Lubricating compositions for preventing or reducing pre-ignition in an engine | |
| JP5350802B2 (ja) | 燃費を向上させるためのエンジン潤滑剤 | |
| JP2004300440A (ja) | 潤滑油組成物およびそれを用いた内燃機関の燃料消費改善方法 | |
| CN105339477A (zh) | 用于船用发动机的润滑剂组合物 | |
| JP2016500407A (ja) | ポリグリセロールエーテルをベースとする潤滑剤組成物 | |
| RU2574580C2 (ru) | Смазка двигателя | |
| JP4095750B2 (ja) | 内燃機関用潤滑油組成物 | |
| US20060052255A1 (en) | Aromatic diblock copolymers for lubricant and concentrate compositions and methods thereof | |
| JP2025516067A (ja) | 粒子排出物を削減するための特定の基油の使用 | |
| HK1199054B (en) | Lubricant composition for marine engine |
