Description

P1Rk-1/-19 F 1« , |И| 1Ш|111|И1ш||ЩшШИ г , Г Ю1 I/O jZl 6ji«3

Полезная модель относится к области трубопроводной арматуры и может быть использована в химической, нефтехимической и других отраслях промышленности для регулирования микрорасходов.

В известном регулирующем клапане микрорасходов ВАРИПАК (инструкция на ВАРИПАК - серия 2800 фирмы Masoneilan Dresser) имеется затвор, состоящий из плунжера и седла, требуемый расход обеспечивается регулировкой хода плунжера с помощью сложного специального привода. Применение этого привода значительно повышает стоимость регулирующего клапана.

Наиболее близким к предлагаемому техническому решению является клапан регулирующий односедельный сильфонный М65241 (ПРОМЫШЛЕНННАЯ ТРУБОПРОВОДНАЯ АРМАТУРА. Каталог, часть IV, -М: ЦИНТИхимнефтемаш, 1991с. 123), в котором применен стандартный мембранный исполнительный механизм (МИМ). Регулирующим органом является плунжер с запорной и регулирующей частями. Отверстие под регулирующую часть плунжера выполнено непосредственно в корпусе. Но применение такого регулирующего органа значительно увеличивает трудоемкость изготовления клапана из-за высоких требований к соосности цилиндрических поверхностей его запорной и регулирующей частей . Кроме этого, при износе регулирующей части плунжера необходима замена плунжера и корпуса одновременно.

Техническая задача, которая ставилась при разработке данной полезной модели, это:

2002116583

а)технологичность;

б)снижение затрат на изготовление;

в)улучшение показателей ремонтопригодности{снижение времени и затрат на восстановление работоспособного состояния)

Поставленная задача решается за счет того, что в клапане регулирующем микрорасходном, содержащем мембранный исполнительный механизм, корпус, патрубок для подачи рабочей среды, расположенный под плунжером, седло с направляющим отверстием для плунжера, плунжер с запорной и регулирующей частями и шток, соединенный с запорной частью плунжера, причем запорная и регулирующая части плунжера выполнены на одной оси раздельно друг от друга , регулирующая часть плунжера входит в цилиндрическую вставку седла, находящуюся под уплотнительной поверхностью седла, и поджата к торцу запорной части плунжера цилиндрической пружиной сжатия, а диаметр регулирующей части плунжера меньше диаметра уплотнительной поверхности седла.

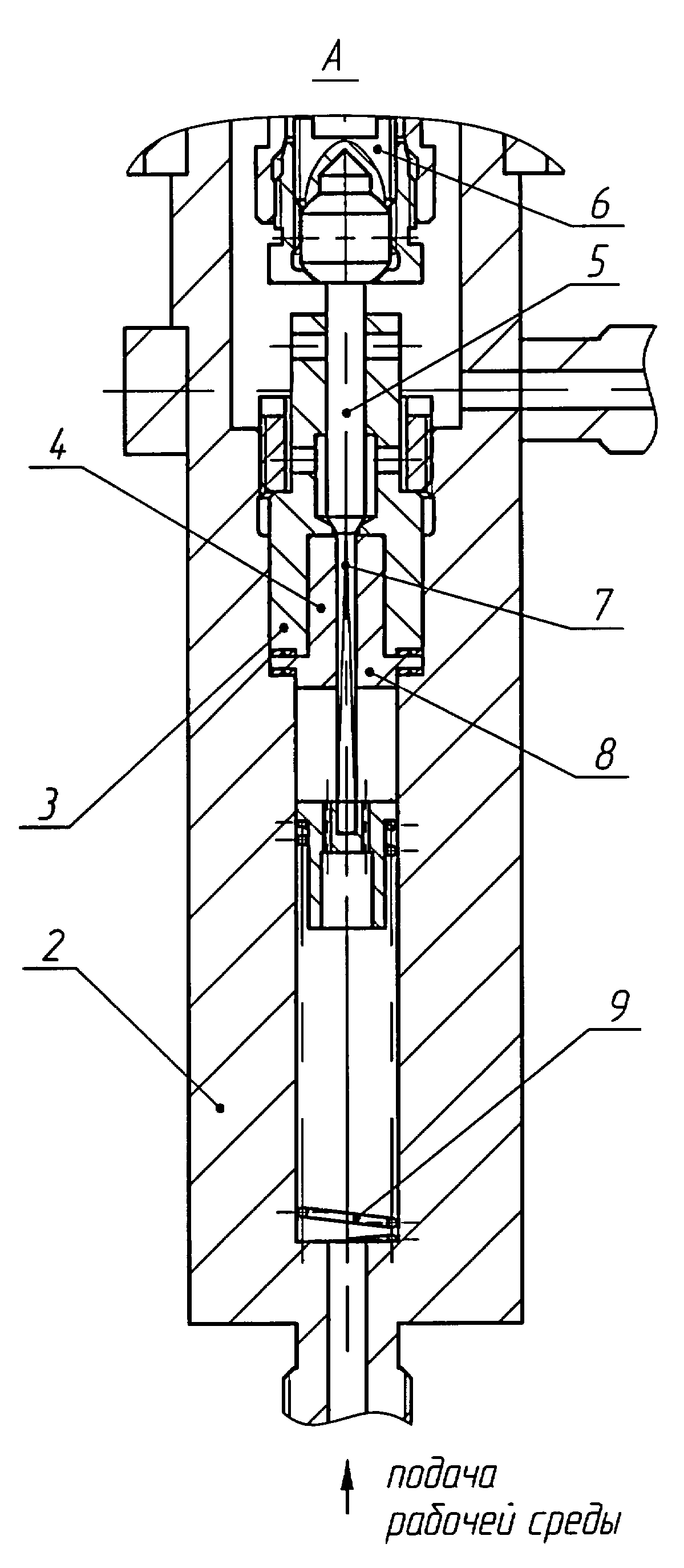

На фигуре изображен клапан регулирующий микрорасходный.

Клапан содержит МИМ 1, корпус 2 с установленными в нем седлом 3 с цилиндрической вставкой 4, запорную часть плунжера 5, шток 6, регулирующую часть плунжера 7, втулку 8 и пружину 9.

Клапан работает следующим образом.

При давлении управляющего воздуха в МИМ 1(в случае применения МИМ обратного действия) ниже нижней границы перестановочного диапазона запорная часть плунжера 5 находится в нижнем положении , т.е. клапан закрыт. При увеличении управляющего давления в МИМ выше нижней границы перестановочного диапазона запорная часть плунжера 5 поднимается, клапан открывается, обеспечивая расход рабочей среды через клапан, регулирующая

({fi

часть плунжера 7 следует за запорной частью плунжера 5, т.к. она поджимается к последней пружиной 9 через втулку 8. Перемещение регулирующей части плунжера 7 приводит к увеличению площади открытого сечения в затворе увеличению расхода рабочей среды через клапан. Увеличение управляющего давления в МИМ до верхней границы перестановочного диапазона приводит к соверщению плунжером полного хода и увеличению расхода через клапан до наибольшего.Таким образом, изменению управляющего давления в МИМ в пределах перестановочного диапазона соответствует полный ход плунжера и , соответственно, изменение расхода от наименьшего до наибольшего. Требуемый расход через кпапан задается установкой соответствующего управляющего давления в МИМ.

Проведенные испытания показали, что предлагаемая полезная модель обеспечивает:

-снижение затрат при изготовлении клапана за счет упрощения конструкции;

-технологичность изготовления клапана, т.к. при раздельном выполнении запорной и регулирующей частей плунжера не требуется выдерживать высокие требования к соосности цилиндрических поверхностей соответственно запорной и регулирующей частей плунжера, направляющего отверстия для плунжера в седле и отверстия в цилиндрической вставке для регулирующей части плунжера, потому что смещение взаимодействующих торцов запорной и регулирующей частей плунжера позволяет компенсировать их несоосность без ущерба для процесса регулирования;

- снижение времени и затрат на восстановление работоспособного состояния клапана, т.к. при износе регулирующей части плунжера и цилиндрической вставки заменяются только указанные детали.

dJiWd1f6 SB

Claims (1)

1. Клапан регулирующий микрорасходный, содержащий мембранный исполнительный механизм, корпус, патрубок для подачи рабочей среды, расположенный под плунжером, седло с направляющим отверстием для плунжера, плунжер с запорной и регулирующей частями и шток, соединенный с запорной частью плунжера, отличающийся тем, что запорная и регулирующая части плунжера выполнены на одной оси раздельно друг от друга, причем регулирующая часть плунжера входит в цилиндрическую вставку седла, находящуюся под уплотнительной поверхностью седла, и поджата к торцу запорной части плунжера цилиндрической пружиной сжатия, а диаметр регулирующей части плунжера меньше диаметра уплотнительной поверхности седла.
