RU2680936C2 - Кондиционирование стеклянных панелей - Google Patents
Кондиционирование стеклянных панелей Download PDFInfo
- Publication number
- RU2680936C2 RU2680936C2 RU2014153264A RU2014153264A RU2680936C2 RU 2680936 C2 RU2680936 C2 RU 2680936C2 RU 2014153264 A RU2014153264 A RU 2014153264A RU 2014153264 A RU2014153264 A RU 2014153264A RU 2680936 C2 RU2680936 C2 RU 2680936C2
- Authority
- RU
- Russia
- Prior art keywords
- conditioning agent
- container
- conditioning
- glass panel
- repair
- Prior art date
Links
- 230000003750 conditioning effect Effects 0.000 title claims abstract description 74
- 239000003795 chemical substances by application Substances 0.000 claims abstract description 71
- CSCPPACGZOOCGX-UHFFFAOYSA-N Acetone Chemical compound CC(C)=O CSCPPACGZOOCGX-UHFFFAOYSA-N 0.000 claims abstract description 42
- 230000008439 repair process Effects 0.000 claims abstract description 19
- 239000002904 solvent Substances 0.000 claims abstract description 13
- 239000000126 substance Substances 0.000 claims abstract description 11
- 239000000654 additive Substances 0.000 claims abstract description 9
- 239000011521 glass Substances 0.000 claims description 43
- 230000007547 defect Effects 0.000 claims description 26
- 229920005989 resin Polymers 0.000 claims description 21
- 239000011347 resin Substances 0.000 claims description 21
- SMZOUWXMTYCWNB-UHFFFAOYSA-N 2-(2-methoxy-5-methylphenyl)ethanamine Chemical compound COC1=CC=C(C)C=C1CCN SMZOUWXMTYCWNB-UHFFFAOYSA-N 0.000 claims description 7
- NIXOWILDQLNWCW-UHFFFAOYSA-N 2-Propenoic acid Natural products OC(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 claims description 7
- 230000000996 additive effect Effects 0.000 claims description 6
- 238000000034 method Methods 0.000 claims description 6
- 239000000463 material Substances 0.000 claims description 5
- 239000011248 coating agent Substances 0.000 claims description 3
- 238000000576 coating method Methods 0.000 claims description 3
- 150000001282 organosilanes Chemical class 0.000 claims description 3
- 238000004132 cross linking Methods 0.000 claims description 2
- 230000001737 promoting effect Effects 0.000 claims 1
- 239000000203 mixture Substances 0.000 abstract description 6
- 230000000694 effects Effects 0.000 abstract description 5
- 238000003860 storage Methods 0.000 abstract description 4
- 239000003708 ampul Substances 0.000 description 17
- 229920003023 plastic Polymers 0.000 description 10
- 239000004033 plastic Substances 0.000 description 10
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 8
- 239000000523 sample Substances 0.000 description 6
- 230000006378 damage Effects 0.000 description 5
- 210000003811 finger Anatomy 0.000 description 4
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 3
- 239000013068 control sample Substances 0.000 description 3
- 239000012634 fragment Substances 0.000 description 3
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 2
- BLRPTPMANUNPDV-UHFFFAOYSA-N Silane Chemical compound [SiH4] BLRPTPMANUNPDV-UHFFFAOYSA-N 0.000 description 2
- 238000001704 evaporation Methods 0.000 description 2
- 230000008020 evaporation Effects 0.000 description 2
- 238000002474 experimental method Methods 0.000 description 2
- 230000003993 interaction Effects 0.000 description 2
- 239000007788 liquid Substances 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 229920002037 poly(vinyl butyral) polymer Polymers 0.000 description 2
- 229910000077 silane Inorganic materials 0.000 description 2
- 210000003813 thumb Anatomy 0.000 description 2
- NLSFWPFWEPGCJJ-UHFFFAOYSA-N 2-methylprop-2-enoyloxysilicon Chemical compound CC(=C)C(=O)O[Si] NLSFWPFWEPGCJJ-UHFFFAOYSA-N 0.000 description 1
- DGAQECJNVWCQMB-PUAWFVPOSA-M Ilexoside XXIX Chemical compound C[C@@H]1CC[C@@]2(CC[C@@]3(C(=CC[C@H]4[C@]3(CC[C@@H]5[C@@]4(CC[C@@H](C5(C)C)OS(=O)(=O)[O-])C)C)[C@@H]2[C@]1(C)O)C)C(=O)O[C@H]6[C@@H]([C@H]([C@@H]([C@H](O6)CO)O)O)O.[Na+] DGAQECJNVWCQMB-PUAWFVPOSA-M 0.000 description 1
- 239000012190 activator Substances 0.000 description 1
- 238000004378 air conditioning Methods 0.000 description 1
- 239000012298 atmosphere Substances 0.000 description 1
- 239000012752 auxiliary agent Substances 0.000 description 1
- 239000011230 binding agent Substances 0.000 description 1
- 239000002274 desiccant Substances 0.000 description 1
- 230000001627 detrimental effect Effects 0.000 description 1
- 238000006073 displacement reaction Methods 0.000 description 1
- 238000005538 encapsulation Methods 0.000 description 1
- 230000002708 enhancing effect Effects 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 230000000149 penetrating effect Effects 0.000 description 1
- 230000035515 penetration Effects 0.000 description 1
- 239000003504 photosensitizing agent Substances 0.000 description 1
- 229920000642 polymer Polymers 0.000 description 1
- 239000002952 polymeric resin Substances 0.000 description 1
- 230000037452 priming Effects 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 229910052708 sodium Inorganic materials 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 229920003002 synthetic resin Polymers 0.000 description 1
- 238000009736 wetting Methods 0.000 description 1
Images
Classifications
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
- C03C17/28—Surface treatment of glass, not in the form of fibres or filaments, by coating with organic material
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D35/00—Pliable tubular containers adapted to be permanently or temporarily deformed to expel contents, e.g. collapsible tubes for toothpaste or other plastic or semi-liquid material; Holders therefor
- B65D35/14—Pliable tubular containers adapted to be permanently or temporarily deformed to expel contents, e.g. collapsible tubes for toothpaste or other plastic or semi-liquid material; Holders therefor with linings or inserts
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
- B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
- B29C73/02—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D using liquid or paste-like material
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
- B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
- B29C73/02—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D using liquid or paste-like material
- B29C73/025—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D using liquid or paste-like material fed under pressure
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
- B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
- B29C73/16—Auto-repairing or self-sealing arrangements or agents
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29C—SHAPING OR JOINING OF PLASTICS; SHAPING OF MATERIAL IN A PLASTIC STATE, NOT OTHERWISE PROVIDED FOR; AFTER-TREATMENT OF THE SHAPED PRODUCTS, e.g. REPAIRING
- B29C73/00—Repairing of articles made from plastics or substances in a plastic state, e.g. of articles shaped or produced by using techniques covered by this subclass or subclass B29D
- B29C73/24—Apparatus or accessories not otherwise provided for
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B32—LAYERED PRODUCTS
- B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
- B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
- B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
- B32B17/10—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin
- B32B17/10005—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material of synthetic resin laminated safety glass or glazing
- B32B17/10807—Making laminated safety glass or glazing; Apparatus therefor
- B32B17/10963—Making laminated safety glass or glazing; Apparatus therefor specially adapted for repairing the layered products
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D35/00—Pliable tubular containers adapted to be permanently or temporarily deformed to expel contents, e.g. collapsible tubes for toothpaste or other plastic or semi-liquid material; Holders therefor
- B65D35/24—Pliable tubular containers adapted to be permanently or temporarily deformed to expel contents, e.g. collapsible tubes for toothpaste or other plastic or semi-liquid material; Holders therefor with auxiliary devices
- B65D35/28—Pliable tubular containers adapted to be permanently or temporarily deformed to expel contents, e.g. collapsible tubes for toothpaste or other plastic or semi-liquid material; Holders therefor with auxiliary devices for expelling contents
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D77/00—Packages formed by enclosing articles or materials in preformed containers, e.g. boxes, cartons, sacks or bags
- B65D77/04—Articles or materials enclosed in two or more containers disposed one within another
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D77/00—Packages formed by enclosing articles or materials in preformed containers, e.g. boxes, cartons, sacks or bags
- B65D77/04—Articles or materials enclosed in two or more containers disposed one within another
- B65D77/0406—Rigid containers in preformed flexible containers
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B65—CONVEYING; PACKING; STORING; HANDLING THIN OR FILAMENTARY MATERIAL
- B65D—CONTAINERS FOR STORAGE OR TRANSPORT OF ARTICLES OR MATERIALS, e.g. BAGS, BARRELS, BOTTLES, BOXES, CANS, CARTONS, CRATES, DRUMS, JARS, TANKS, HOPPERS, FORWARDING CONTAINERS; ACCESSORIES, CLOSURES, OR FITTINGS THEREFOR; PACKAGING ELEMENTS; PACKAGES
- B65D77/00—Packages formed by enclosing articles or materials in preformed containers, e.g. boxes, cartons, sacks or bags
- B65D77/04—Articles or materials enclosed in two or more containers disposed one within another
- B65D77/048—Articles or materials enclosed in two or more containers disposed one within another the inner and outer containers being rigid and the outer container being of curved cross-section, e.g. cylindrical
- B65D77/0486—Articles or materials enclosed in two or more containers disposed one within another the inner and outer containers being rigid and the outer container being of curved cross-section, e.g. cylindrical the inner container being coaxially disposed within the outer container
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
- C03C17/28—Surface treatment of glass, not in the form of fibres or filaments, by coating with organic material
- C03C17/30—Surface treatment of glass, not in the form of fibres or filaments, by coating with organic material with silicon-containing compounds
-
- C—CHEMISTRY; METALLURGY
- C03—GLASS; MINERAL OR SLAG WOOL
- C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
- C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
- C03C17/28—Surface treatment of glass, not in the form of fibres or filaments, by coating with organic material
- C03C17/32—Surface treatment of glass, not in the form of fibres or filaments, by coating with organic material with synthetic or natural resins
-
- C—CHEMISTRY; METALLURGY
- C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
- C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
- C09D5/00—Coating compositions, e.g. paints, varnishes or lacquers, characterised by their physical nature or the effects produced; Filling pastes
- C09D5/002—Priming paints
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B29—WORKING OF PLASTICS; WORKING OF SUBSTANCES IN A PLASTIC STATE IN GENERAL
- B29L—INDEXING SCHEME ASSOCIATED WITH SUBCLASS B29C, RELATING TO PARTICULAR ARTICLES
- B29L2031/00—Other particular articles
- B29L2031/30—Vehicles, e.g. ships or aircraft, or body parts thereof
- B29L2031/3052—Windscreens
Landscapes
- Engineering & Computer Science (AREA)
- Mechanical Engineering (AREA)
- Chemical & Material Sciences (AREA)
- Materials Engineering (AREA)
- Life Sciences & Earth Sciences (AREA)
- Organic Chemistry (AREA)
- Geochemistry & Mineralogy (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Wood Science & Technology (AREA)
- Packages (AREA)
- Medical Preparation Storing Or Oral Administration Devices (AREA)
- Application Of Or Painting With Fluid Materials (AREA)
- Paints Or Removers (AREA)
- Containers And Packaging Bodies Having A Special Means To Remove Contents (AREA)
- Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)
- Polymerisation Methods In General (AREA)
- Details Of Rigid Or Semi-Rigid Containers (AREA)
- Packaging Of Annular Or Rod-Shaped Articles, Wearing Apparel, Cassettes, Or The Like (AREA)
- Surface Treatment Of Glass (AREA)
- Laminated Bodies (AREA)
- Joining Of Glass To Other Materials (AREA)
Abstract
Кондиционирующий агент (обычно применяемый для ремонта дефектов на стеклянной панели) содержится в герметичном контейнере, который, в свою очередь, расположен внутри контейнера с гибкой внешней стенкой. Давление, приложенное к контейнеру с гибкой внешней стенкой, высвобождает кондиционирующий агент из внутреннего контейнера для кондиционирующего агента. Состав кондиционирующего агента может включать гигроскопичный растворитель (такой как ацетон), смешанный с одной или более чем одной грунтовочной добавкой для грунтования поверхности стеклянной панели, подлежащей ремонту. 3 н. и 4 з.п. ф-лы, 1 ил.
Description
Изобретение относится к кондиционированию стеклянных панелей, в частности к кондиционированию стеклянных панелей, подлежащих ремонту.
Повреждения, трещины, сколы на стеклянных панелях (обычно называемые дефектами) могут быть отремонтированы с использованием устройств для ремонта, таких как вакуумные устройства для ремонта, аналогичные описанным в WO-A-0134373. Смолу вводят внутрь дефекта (то есть скола, трещины или повреждения), и вакуумное устройство дегазирует смолу и дефект. Известно, что для улучшения качества ремонта можно обработать дефект ацетоном, чтобы удалить как можно большее количество влаги из дефекта перед заполнением его смолой и приложением вакуума. Ацетон смешивается с любой влагой внутри дефекта и улучшает испарение. Наличие внутри дефекта воды в ходе ремонта наносит ущерб качеству ремонта. Могут возникнуть проблемы, если ацетон (который является гигроскопичным) перед использованием загрязнен примесью воды.
Разработаны улучшенная методика и устройство для доставки, хранения и использования агентов для кондиционирования дефектов и повреждений на стеклянных панелях перед проведением процесса ремонта.
Согласно первому аспекту, настоящее изобретение относится к устройству для использования в кондиционировании стеклянных панелей, подлежащих ремонту, при этом устройство включает кондиционирующий агент, содержащийся во внутреннем герметичном контейнере для кондиционирующего агента, контейнер для кондиционирующего агента расположен внутри контейнера с гибкой внешней стенкой, причем давление, приложенное к контейнеру с гибкой внешней стенкой, высвобождает кондиционирующий агент из внутреннего контейнера для кондиционирующего агента.
Обычно герметичность внутреннего контейнера подвержена риску (для высвобождения кондиционирующего агента из внутреннего контейнера для кондиционирующего агента), при этом герметичность внешнего контейнера с гибкой стенкой - не подвержена.
Предпочтительно, герметичный внутренний контейнер для кондиционирующего агента является непроницаемым (в основном водонепроницаемым), так чтобы предотвратить проникновение влаги в контейнер и смешивание ее с кондиционирующим агентом.
Обычно давление с помощью пальцев (между указательным и большим пальцами), прикладываемое к гибкой стенке внешнего контейнера, может вызывать разрушение или разлом герметичного внутреннего контейнера для кондиционирующего агента, приводя к высвобождению кондиционирующего агента из внутреннего контейнера для кондиционирующего агента.
Внутренний контейнер для кондиционирующего агента предпочтительно представляет собой контейнер с хрупкой или ломкой стенкой, предпочтительно стеклянную ампулу.
Внешний контейнер с гибкой внешней стенкой представляет собой материал из пластика.
Предпочтительно, внутренний герметичный контейнер для кондиционирующего агента находится внутри внешнего контейнера с гибкой стенкой с точной подгонкой по размеру, при которой стенка внешнего контейнера плотно прилегает к стенке внутреннего герметичного контейнера для кондиционирующего агента. Это предотвращает движение контейнера для кондиционирующего агента относительно внешнего контейнера, что в противном случае могло бы привести к повреждению контейнера для кондиционирующего агента.
Преимущественно внешний контейнер и внутренний герметичный контейнер для кондиционирующего агента являются удлиненными, предпочтительно расположенными коаксиально.
Предпочтительно, внутренний герметичный контейнер для кондиционирующего агента занимает большую часть длины внешнего контейнера.
Предпочтительно, внешний контейнер с гибкой стенкой снабжен выпускным отверстием (предпочтительно соплом), позволяющим дозировать кондиционирующий агент из устройства.
Предпочтительно, в случае разрушения внутреннего контейнера для кондиционирующего агента кондиционирующий агент может вытекать через отверстие во внешнем контейнере, но разрушенные фрагменты внутреннего контейнера для кондиционирующего агента удерживаются во внешнем контейнере.
Преимущественно внешний контейнер включает закрывающую часть, соединенную с приемной частью, для закрепления внутреннего контейнера для кондиционирующего агента во внутренней части внешнего контейнера. Преимущественно закрывающая часть закрыта у конца внутреннего контейнера для кондиционирующего агента.
В определенных воплощениях настоящего изобретения предпочтительно, если закрывающая часть включает сопло.
Предпочтительно, если кондиционирующий агент содержит растворитель (более предпочтительно гигроскопичный растворитель). В определенных воплощениях изобретения кондиционирующий агент содержит ацетон.
Дополнительно, в определенных воплощениях изобретения кондиционирующий агент содержит растворитель и одну или более чем одну грунтовочную добавку для грунтования поверхности стеклянных панелей, подлежащих ремонту.
Грунтовочная добавка в определенных воплощениях изобретения может включать химическое вещество для покрытия поверхности стеклянной панели, способствующее текучести ремонтной смолы.
Грунтовочная добавка в определенных воплощениях изобретения может включать химическое вещество для покрытия поверхности стеклянной панели, способствующее сшиванию полимера, для улучшения прочности сцепления ремонтной смолы.
В определенных воплощениях изобретения внутренняя часть внешнего контейнера постоянно контактирует с внешней окружающей атмосферой устройства.
Согласно второму аспекту, в изобретении предложен способ изготовления описанного выше устройства, в котором кондиционирующий агент герметически закрыт в контейнере для кондиционирующего агента, и контейнер для кондиционирующего агента расположен внутри контейнера с гибкой внешней стенкой.
Предпочтительные признаки данного аспекта изобретения находятся в соответствии с описанными выше.
Согласно следующему аспекту, в изобретении предложен способ ремонта дефекта на стеклянной панели, включающий:
использование описанного выше устройства для дозирования кондиционирующего агента внутрь дефекта;
дозирование материала для ремонта внутрь дефекта для осуществления ремонта.
Согласно еще одному аспекту, в изобретении предложен состав кондиционирующего агента для использования в кондиционировании стеклянных панелей, подлежащих ремонту, где состав кондиционирующего агента включает гигроскопичный растворитель (такой как ацетон), смешанный с одной или более чем одной грунтовочной добавкой для грунтования поверхности стеклянной панели, подлежащей ремонту.
Настоящее изобретение далее описано, только в качестве примера, путем ссылки на фиг. 1, на котором схематически изображено устройство согласно изобретению.
Со ссылкой на чертежи, на фиг. 1 показаны система/дозатор доставки кондиционирующего агента в виде ампулы 1, включающей удлиненную пластиковую трубку 2 с гибкой стенкой, имеющую закрытый конец 3 и сопловую часть 4. Внутри пластиковой трубки с гибкой стенкой находится удлиненная хрупкая стеклянная ампула 5, расположенная коаксиально внутри внешней пластиковой трубки. Хрупкая стеклянная ампула 5 представляет собой практически герметичный внутренний контейнер и содержит кондиционирующий агент 6, обычно в жидком виде, как будет описано более подробно.
Внутренний ампульный герметичный контейнер 5 для кондиционирующего агента находится внутри внешней трубки 2 с гибкой стенкой с точной подгонкой по размеру, при которой стенка внешней трубки 2 плотно прилегает к стенке внутреннего ампульного герметичного контейнера 5 для кондиционирующего агента вдоль большей части длины устройства. Это предотвращает движение ампулы 5 для кондиционирующего агента относительно внешней трубки 2, что в противном случае могло бы привести к случайному повреждению ампулы 5 для кондиционирующего агента.
Пластиковая трубка 2 с гибкой стенкой изготовлена в виде двух частей. Приемная часть 2а трубки имеет открытый конец 7, а с противоположной стороны - закрытый конец 3. Сопловой компонент 8 выполнен с возможностью посадки в открытый конец 3 приемной части 2а трубки. При изготовлении хрупкую стеклянную ампулу 5, содержащую кондиционирующий агент 6, помещают внутрь пластиковой трубки 2 с гибкой стенкой через открытый конец 7. Затем сопловой компонент 8 устанавливают в открытый конец 7 трубки 2 и приваривают ультразвуком или термически. Обычно сопловой компонент 8 изготавливают из более жесткого пластического материала, чем приемную часть трубки 2а.
Устройство выполнено так, что при приложении давления с помощью пальцев (между указательным и большим пальцами) к боковым стенкам пластиковой трубки 2 с гибкой стенкой это вызывает разрушение хрупкой стеклянной ампулы 5, и жидкий кондиционирующий агент может вытекать из соплового компонента 8 дозирующей ампулы 1 для нанесения на дефект стеклянной панели по мере необходимости. Таким образом, хрупкая стеклянная ампула 5 выполнена из тонкостенного стекла и может быть, например, выполнена из натриевого стекла. С целью предотвращения прохождения осколков стекла через сопловый элемент может быть предусмотрен фильтр; однако этот фильтр может оказаться необязательным при соответствующем выборе стекла.
Обычно кондиционирующий агент 6 включает смесь или раствор на основе ацетона. Ацетон полезен для улучшения испарения и вытеснения влаги из дефектов стеклянной панели, а также для доставки в дозирующее устройство вспомогательных средств согласно изобретению, обеспечивая готовность агента для использования, а также малую вероятность проникновения влаги в агент в ампуле 1 в течение любого (возможно длительного) периода хранения. Хрупкая стеклянная ампула 5 обеспечивает защиту от влаги, а инкапсуляция внутрь дозатора в форме пластиковой трубки 2 с гибкой стенкой делает возможным разрушать стекло и дозировать агент эффективным и безопасным способом без поступления из устройства стеклянных фрагментов. Устройство представляет собой устройство однократного действия, и кондиционирующий агент фабрично дозирован и герметизирован по отношению к окружающей среде. Устройство представляет собой контейнер для хранения и транспортировки, а также дозатор/аппликатор.
В определенных воплощениях настоящего изобретения предпочтительно, если осушающий агент, обычно растворитель (например ацетон) используют в комбинации с грунтовочным агентом, который предназначен и обеспечивает осуществление взаимодействия грунтовки с дефектом стеклянной панели. Взаимодействие грунтовки может включать покрытие поверхности дефекта в материале, что улучшает отверждение смолы-наполнителя, улучшает текучесть смолы или взаимодействует со смолой, улучшая прочность адгезии.
В одном примере воплощения настоящего изобретения раствор включает 99,2% растворителя (ацетона) и примерно менее 1% грунтовочных агентов (например 0,4% акриловой кислоты и 0.4% метакрилоксисилана). После нанесения на дефект ацетон испаряется, оставляя после себя грунтовочные химические вещества. Грунтовочные химические вещества покрывают внутреннюю поверхность дефекта. В дополнение к увеличению текучести смолы для полного проникновения в дефект, грунтовочные химические вещества реагируют со смолой и сшивают ее, улучшая общую прочность адгезии (увеличение на 15-18% в экспериментах).
Были испытаны другие виды растворителей, но оптимального раствора не было найдено. Например, этанол и метанол являются хорошими растворителями для удаления воды. Однако оба они растворяют промежуточный поливинилбутиральный слой (PVB), который обычно присутствует в ламинированном автомобильном ветровом стекле и, следовательно, являются менее предпочтительными.
Также были испытаны другие химические добавки. В качестве добавки были испытаны 1%, 0,5% и 0,25%-ные растворы в ацетоне смолы для ремонта ветрового стекла. Все три смеси показали минимальный эффект относительно адгезии и смачивания. Предположительно, трудность состояла в том, что смола в растворе содержала фотосенсибилизаторы и, следовательно, существовали проблемы, связанные со сроком годности, поскольку ампула пропускала ультрафиолетовое излучение. Также проводили эксперименты с акриловой кислотой и органосиланом в качестве добавок.
Силан является связующим агентом и химически связывается с поверхностью стекла и сшивается с полимерной смолой, усиливая адгезию смолы. Акриловая кислота также связывается со стеклом и действует как ускоритель в процессе связывания силана. Были испытаны 2%, 1%, 0,5%-ные растворы смесей органосилан/акриловая кислота в ацетоне.
Лучшие результаты были получены при 1%-ной концентрации. Концентрация 0,8% была выбрана в качестве оптимальной, чтобы поддерживать концентрацию акриловой кислоты меньше 0,5%, которая, как было найдено, дает преимущества.
После нанесения на дефект кондиционирующего агента и протекания времени, достаточного для испарения и вытеснения влаги из дефекта, ремонт может быть осуществлен путем заполнения дефекта смолой и ее отверждения в дефекте. Для этой цели может быть использовано вакуумное устройство для ремонта, описанное в WO 01/343373.
Проводили испытания с целью сравнения эффекта различных структурных и прочих параметров.
1. Срок годности
Тест был проведен с целью определения количества влаги или воды, содержащейся в высушенном образце ацетона. Ацетон является гигроскопичным веществом, то есть легко поглощает воду из окружающей среды.
Контрольный образец №1 - новый ацетон непосредственно из бутылки, содержит 0,3% воды.
Образец №2 - ацетон, хранившийся в пластиковой бутылке в складском помещении в течение четырех месяцев, содержит 6,8% воды.
Образец №3 - ацетон, хранившийся в стеклянной ампуле в складском помещении в течение четырех месяцев, содержит 0,33% воды.
2. Адгезия
Испытания проводили с целью определения действия грунтовки в высушенном растворителе. К высушенному раствору были добавлены активаторы адгезии. Раствор был нанесен на стекло и оставлен испаряться. Стеклянные образцы были склеены смолой НРХ-II. Измеряли прочность соединения внахлест при сдвиге.
Контрольный образец №1 - 23,09 МПа (3350 psi).
Образец №2 (ацетон из магазина бытовой техники, загрязненный) - 15,02 МПа (2178 psi).
Образец №3 (грунтовка в стеклянной ампуле) - 27,45 МПа (3982 psi).
3. Характеристики текучести и смачиваемость
Испытания проводили с целью определения влияния грунтовочного раствора на взаимодействие смолы с поверхностью стекла.

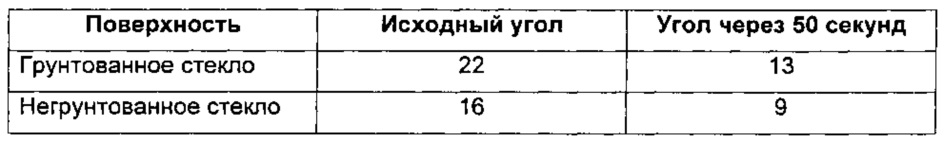

С целью определения смачиваемости и текучести измеряли краевой угол смолы на стекле.
Результаты показывают, что грунтованный образец имел существенно меньший краевой угол, чем контрольный образец (необработанный). Это означает, что грунтовка способствует увлажнению и улучшает свойства текучести смолы.
Результаты ясно показывают технические преимущества при использовании всех обезвоженных компонентов в ампулах. Добавление грунтовки также улучшает технические характеристики смолы.
Claims (11)
1. Способ ремонта дефектов на стеклянной панели, включающий:
использование устройства, включающего кондиционирующий агент, содержащийся во внутреннем герметичном контейнере для кондиционирующего агента, причем контейнер для кондиционирующего агента расположен внутри контейнера с гибкой внешней стенкой, при этом давление, приложенное к контейнеру с гибкой внешней стенкой, вызывает высвобождение кондиционирующего агента из внутреннего контейнера для кондиционирующего агента,
для дозирования кондиционирующего агента внутрь дефекта,
где кондиционирующий агент включает гигроскопичный растворитель - ацетон, смешанный с одной или более чем одной грунтовочной добавкой для грунтования поверхности стеклянной панели, подлежащей ремонту, причем одна или более чем одна грунтовочная добавка составляет 1% или меньше объема кондиционирующего агента; и
дозирование материала для ремонта внутрь дефекта для осуществления ремонта.
2. Кондиционирующий агент для использования в кондиционировании стеклянных панелей, подлежащих ремонту, где кондиционирующий агент включает гигроскопичный растворитель - ацетон, смешанный с одной или более чем одной грунтовочной добавкой для грунтования поверхности стеклянной панели, подлежащей ремонту, причем одна или более чем одна грунтовочная добавка составляет 1% или меньше объема кондиционирующего агента.
3. Кондиционирующий агент по п. 2, в котором одна или более чем одна грунтовочная добавка включает химическое вещество для покрытия поверхности стеклянной панели, способствующее текучести ремонтной смолы.
4. Кондиционирующий агент по п. 2 или 3, в котором одна или более чем одна грунтовочная добавка включает химическое вещество для покрытия поверхности стеклянной панели, способствующее сшиванию для улучшения прочности сцепления ремонтной смолы.
5. Кондиционирующий агент по п. 2, в котором одна или более чем одна грунтовочная добавка включает вещество на основе акриловой кислоты и органосилана.
6. Кондиционирующий агент по п. 5, в котором акриловая кислота составляет 0,4% или меньше объема кондиционирующего агента.
7. Способ кондиционирования дефекта на стеклянной панели перед ее ремонтом, включающий использование кондиционирующего агента, содержащего гигроскопичный растворитель - ацетон, смешанный с одной или более чем одной грунтовочной добавкой для грунтования поверхности стеклянной панели, подлежащей ремонту, причем одна или более чем одна грунтовочная добавка составляет 1% или меньше объема кондиционирующего агента.
Applications Claiming Priority (2)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| GB0919975.3A GB2475308B (en) | 2009-11-16 | 2009-11-16 | Glazing panel conditioning |
| GBGB0919975.3 | 2009-11-16 |
Related Parent Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2012118586/12A Division RU2591090C2 (ru) | 2009-11-16 | 2010-11-09 | Кондиционирование стеклянных панелей |
Publications (3)
| Publication Number | Publication Date |
|---|---|
| RU2014153264A RU2014153264A (ru) | 2015-06-20 |
| RU2014153264A3 RU2014153264A3 (ru) | 2018-07-19 |
| RU2680936C2 true RU2680936C2 (ru) | 2019-02-28 |
Family
ID=41509397
Family Applications (2)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2012118586/12A RU2591090C2 (ru) | 2009-11-16 | 2010-11-09 | Кондиционирование стеклянных панелей |
| RU2014153264A RU2680936C2 (ru) | 2009-11-16 | 2010-11-09 | Кондиционирование стеклянных панелей |
Family Applications Before (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| RU2012118586/12A RU2591090C2 (ru) | 2009-11-16 | 2010-11-09 | Кондиционирование стеклянных панелей |
Country Status (29)
| Country | Link |
|---|---|
| US (4) | US9868567B2 (ru) |
| EP (2) | EP2501538B1 (ru) |
| JP (4) | JP5820385B2 (ru) |
| KR (1) | KR101812691B1 (ru) |
| CN (3) | CN102695599B (ru) |
| AR (2) | AR080622A1 (ru) |
| AU (1) | AU2010318073B2 (ru) |
| BR (2) | BR122019020341B1 (ru) |
| CA (2) | CA2779981C (ru) |
| CL (2) | CL2012001257A1 (ru) |
| DK (2) | DK2501538T3 (ru) |
| ES (2) | ES2834074T3 (ru) |
| FI (1) | FI3792045T3 (ru) |
| GB (3) | GB2517342B (ru) |
| HR (2) | HRP20241262T1 (ru) |
| HU (2) | HUE051806T2 (ru) |
| LT (2) | LT2501538T (ru) |
| ME (1) | ME01722B (ru) |
| MX (1) | MX339465B (ru) |
| MY (1) | MY164398A (ru) |
| NZ (3) | NZ598904A (ru) |
| PL (2) | PL2501538T3 (ru) |
| PT (2) | PT2501538T (ru) |
| RS (2) | RS61117B1 (ru) |
| RU (2) | RU2591090C2 (ru) |
| SI (2) | SI3792045T1 (ru) |
| TW (1) | TWI438167B (ru) |
| UA (2) | UA121015C2 (ru) |
| WO (1) | WO2011057998A2 (ru) |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| GB2517342B (en) | 2009-11-16 | 2015-09-09 | Belron Hungary Kft Zug Branch | Glazing panel conditioning |
| US10946624B2 (en) * | 2017-06-29 | 2021-03-16 | Patrick Mcclain | Glass repair kit and method |
| CN113700420B (zh) * | 2021-10-28 | 2021-12-24 | 江苏铁锚玻璃股份有限公司 | 一种具有自修补功能的船用舷窗 |
Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4020978A (en) * | 1975-08-15 | 1977-05-03 | Harry Szczepanski | Manually-operated dispenser |
| US20040035880A1 (en) * | 2002-08-21 | 2004-02-26 | Coleman Thomas J. | Viscous fluid dispenser |
| EP1923361A1 (de) * | 2006-11-20 | 2008-05-21 | Sika Technology AG | Tieftemperatur-Haftvoranstrich-Zusammensetzung |
| US20080156414A1 (en) * | 2007-01-03 | 2008-07-03 | Richard Campfield | Method and System for Repair of Glass |
| US20080199618A1 (en) * | 2005-07-07 | 2008-08-21 | Arkema Inc. | Method of Strengthening a Brittle Oxide Substrate with a Weatherable Coating |
Family Cites Families (22)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| FR1240239A (fr) | 1959-09-01 | 1960-09-02 | Récipient de verre en forme d'ampoule destiné à contenir des liquides décomposables ou instables, et procédé pour le fabriquer | |
| US3993520A (en) * | 1974-05-06 | 1976-11-23 | Frank D. Werner | Windshield repair apparatus and method |
| US4076027A (en) | 1976-05-07 | 1978-02-28 | Sherwood Medical Industries Inc. | Fluid transfer device |
| US4304869A (en) * | 1980-05-27 | 1981-12-08 | American Sterilizer Company | Apparatus for rupturing a sealed, frangible container |
| DE3119151A1 (de) * | 1981-05-14 | 1982-12-02 | Bayer Ag, 5090 Leverkusen | Verfahren zur splittersicheren beschichtung von glasoberflaechen |
| US5122042A (en) * | 1991-01-25 | 1992-06-16 | Einiger Kenneth M | Windshield repair apparatus |
| GB9112827D0 (en) * | 1991-06-14 | 1991-07-31 | Ici Plc | Polymeric film |
| GB9220986D0 (en) * | 1992-10-06 | 1992-11-18 | Ciba Geigy Ag | Chemical composition |
| JPH09183467A (ja) * | 1995-12-29 | 1997-07-15 | Umezawa Seisakusho:Kk | 吐出用容器装置 |
| US6120908A (en) | 1997-09-08 | 2000-09-19 | Elf Atochem North America, Inc. | Strengthening flat glass by edge coating |
| US6136382A (en) * | 1997-12-29 | 2000-10-24 | Deco Patents, Inc. | Method and compositions for decorating vitreous articles with radiation curable inks having improved adhesion and durability |
| JPH11246242A (ja) * | 1998-03-03 | 1999-09-14 | Kansai Paint Co Ltd | ガラス面の補修方法 |
| GB2358424B (en) | 1999-11-12 | 2004-04-28 | Carglass Luxembourg Sarl | Improvements in apparatus for and methods of damage repair |
| JP4617547B2 (ja) * | 2000-08-08 | 2011-01-26 | 横浜ゴム株式会社 | プライマー組成物 |
| US6254297B1 (en) * | 2000-11-01 | 2001-07-03 | Thomas G. Frazier | Marker pen devices |
| EP1346962A4 (en) * | 2000-12-18 | 2008-12-31 | Bridgestone Corp | FILM REINFORCED LENSES |
| JP3896441B2 (ja) * | 2001-03-28 | 2007-03-22 | 遊垣 義和 | 強化プラスチック成形品の補修用プライマー組成物および強化プラスチック成形品の補修方法 |
| JP2003053259A (ja) * | 2001-08-20 | 2003-02-25 | Nippon Paint Co Ltd | ガラス容器の塗装方法 |
| JP2003313207A (ja) * | 2002-04-18 | 2003-11-06 | Kuraray Co Ltd | 硬化性組成物及びそれを用いた積層体の製造方法 |
| US7004657B2 (en) * | 2004-03-01 | 2006-02-28 | Frazier Thomas G | Single use applicator for applying viscous fluids |
| KR101587666B1 (ko) | 2007-12-18 | 2016-01-21 | 다우 글로벌 테크놀로지스 엘엘씨 | 유리 결합용 접착제에 대한 접착성이 개선된 창 유리용 보호 코팅 |
| GB2517342B (en) | 2009-11-16 | 2015-09-09 | Belron Hungary Kft Zug Branch | Glazing panel conditioning |
-
2009
- 2009-11-16 GB GB1420803.7A patent/GB2517342B/en active Active
- 2009-11-16 GB GB0919975.3A patent/GB2475308B/en active Active
- 2009-11-16 GB GB1420802.9A patent/GB2517341B/en active Active
-
2010
- 2010-11-09 MY MYPI2012002160A patent/MY164398A/en unknown
- 2010-11-09 NZ NZ598904A patent/NZ598904A/en unknown
- 2010-11-09 MX MX2012005660A patent/MX339465B/es active IP Right Grant
- 2010-11-09 BR BR122019020341-5A patent/BR122019020341B1/pt active IP Right Grant
- 2010-11-09 CN CN201080050900.7A patent/CN102695599B/zh active Active
- 2010-11-09 HU HUE10776671A patent/HUE051806T2/hu unknown
- 2010-11-09 NZ NZ626821A patent/NZ626821A/en unknown
- 2010-11-09 NZ NZ626822A patent/NZ626822A/en unknown
- 2010-11-09 LT LTEP10776671.9T patent/LT2501538T/lt unknown
- 2010-11-09 JP JP2012538301A patent/JP5820385B2/ja not_active Expired - Fee Related
- 2010-11-09 LT LTEP20201928.7T patent/LT3792045T/lt unknown
- 2010-11-09 PL PL10776671T patent/PL2501538T3/pl unknown
- 2010-11-09 ES ES10776671T patent/ES2834074T3/es active Active
- 2010-11-09 PL PL20201928.7T patent/PL3792045T3/pl unknown
- 2010-11-09 CN CN201610009016.8A patent/CN105645781B/zh active Active
- 2010-11-09 CA CA2779981A patent/CA2779981C/en active Active
- 2010-11-09 RS RS20201413A patent/RS61117B1/sr unknown
- 2010-11-09 DK DK10776671.9T patent/DK2501538T3/da active
- 2010-11-09 HR HRP20241262TT patent/HRP20241262T1/hr unknown
- 2010-11-09 CN CN201610008983.2A patent/CN105601122B/zh active Active
- 2010-11-09 RS RS20241014A patent/RS65935B1/sr unknown
- 2010-11-09 DK DK20201928.7T patent/DK3792045T3/da active
- 2010-11-09 KR KR1020127012112A patent/KR101812691B1/ko not_active Expired - Fee Related
- 2010-11-09 EP EP10776671.9A patent/EP2501538B1/en active Active
- 2010-11-09 HU HUE20201928A patent/HUE068112T2/hu unknown
- 2010-11-09 CA CA2966692A patent/CA2966692C/en active Active
- 2010-11-09 FI FIEP20201928.7T patent/FI3792045T3/fi active
- 2010-11-09 PT PT107766719T patent/PT2501538T/pt unknown
- 2010-11-09 RU RU2012118586/12A patent/RU2591090C2/ru active
- 2010-11-09 AU AU2010318073A patent/AU2010318073B2/en active Active
- 2010-11-09 WO PCT/EP2010/067087 patent/WO2011057998A2/en not_active Ceased
- 2010-11-09 PT PT202019287T patent/PT3792045T/pt unknown
- 2010-11-09 SI SI201032151T patent/SI3792045T1/sl unknown
- 2010-11-09 UA UAA201509023A patent/UA121015C2/uk unknown
- 2010-11-09 UA UAA201205364A patent/UA110692C2/ru unknown
- 2010-11-09 BR BR112012007591A patent/BR112012007591B1/pt active IP Right Grant
- 2010-11-09 ME MEP-2012-57A patent/ME01722B/me unknown
- 2010-11-09 EP EP20201928.7A patent/EP3792045B1/en active Active
- 2010-11-09 US US13/505,311 patent/US9868567B2/en active Active
- 2010-11-09 HR HRP20201929TT patent/HRP20201929T1/hr unknown
- 2010-11-09 SI SI201032044T patent/SI2501538T1/sl unknown
- 2010-11-09 ES ES20201928T patent/ES2992536T3/es active Active
- 2010-11-09 RU RU2014153264A patent/RU2680936C2/ru active
- 2010-11-15 TW TW099139186A patent/TWI438167B/zh not_active IP Right Cessation
- 2010-11-16 AR ARP100104232A patent/AR080622A1/es not_active Application Discontinuation
-
2012
- 2012-05-14 CL CL2012001257A patent/CL2012001257A1/es unknown
-
2014
- 2014-12-15 JP JP2014252966A patent/JP6040214B2/ja not_active Expired - Fee Related
- 2014-12-15 JP JP2014252968A patent/JP6207495B2/ja not_active Expired - Fee Related
- 2014-12-15 JP JP2014252967A patent/JP6207494B2/ja not_active Expired - Fee Related
-
2015
- 2015-02-16 CL CL2015000367A patent/CL2015000367A1/es unknown
-
2017
- 2017-10-19 AR ARP170102910A patent/AR109839A2/es unknown
-
2018
- 2018-01-11 US US15/868,808 patent/US10968013B2/en active Active
-
2021
- 2021-04-05 US US17/222,669 patent/US11618613B2/en active Active
-
2023
- 2023-03-16 US US18/122,558 patent/US20230286703A1/en active Pending
Patent Citations (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| US4020978A (en) * | 1975-08-15 | 1977-05-03 | Harry Szczepanski | Manually-operated dispenser |
| US20040035880A1 (en) * | 2002-08-21 | 2004-02-26 | Coleman Thomas J. | Viscous fluid dispenser |
| US20080199618A1 (en) * | 2005-07-07 | 2008-08-21 | Arkema Inc. | Method of Strengthening a Brittle Oxide Substrate with a Weatherable Coating |
| EP1923361A1 (de) * | 2006-11-20 | 2008-05-21 | Sika Technology AG | Tieftemperatur-Haftvoranstrich-Zusammensetzung |
| US20080156414A1 (en) * | 2007-01-03 | 2008-07-03 | Richard Campfield | Method and System for Repair of Glass |
Also Published As
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US20230286703A1 (en) | Glazing panel conditioning | |
| AU2013204639B2 (en) | Glazing panel conditioning |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| HZ9A | Changing address for correspondence with an applicant |
