Поворотный стол линии транспортировки крупногабаритных слитков,

Предложение относится к транспортномх оборудов шию в литейных цехах и может быть использовано при передачи крупногабаритных слитков с одного конвейера на другой.

Известен поворотный стол, выполнен11ый в виде платформы (планшайбы), закрепленный на вертикально установленном валу в подпятнике. Подпятник выполнен в виде радиальио-упорного подшипника., установленного на станине. Стол снабжен приводом (см. Справочник по нестандартному оборудованию, издательство Машиносгроение, М., 1965г., с.210,фиг.103)(1).

Недостатком известного стола, принятого за протогип, является сложность конструкции и недолгий срок службы в связи с тем, что установка на нем крупногабаритных слитков даже с небольшим отклонением от центра приводит к выходу из строя подпятника.

Задачей данного предложения было повышение техникоэкономических показателей в работе поворотного стола.

Техническим результатом предложения стало повышение срока службы, надежности в работе и упрощение конструкции.

Технический результат достигается тем., что в noBOjioTHOM столе, содержащем опорные стойки и поворотную в юризонталыюй плоскости платформу с приводом, платформа выполнена в виде двух плоских колец, причем верхнее установлено с возможностью вращения относительно нижнего на щариках, помещенных в кольцевой канавке, выполненной как на нижнем, так и на верхнем кольцах, при этом нижнее кольцо снабжено кольцевыми защитными каналами, а верхнее соответственно кольцевыми выступами, входящими в эти каналы, как с внешней стороны от кольцево) канавки, так и с внутренней.

МКИ:В22С 11/04

Сущность предложения заключается в следующем. 11оскольку известный поворотный стол в виде платформы, успановлениый на вертикальном валу, снабженном в основании подпятником, не обеспечивает достаточную надежность при работе с крупногабаритными слитками, предложено исключить в этой конструкции ее слабое звено-вал, а платформу опустить прямо на подпятник, выполнен11ый сходным с конструкцией опорного подщипника, изменив его размеры таким образом, чтобы они были сопоставимы с габаритами устанавливаемых на платформу слитков.

Кроме того, для защиты кольцевой канавки от попадания пыли нижнее кольцо снабжено кольцевыми защитными каналами, а верхнее соответственно кольцевыми выступами, входящими в эти каналы.

Общими признаками данного предложения и прототипа являются следующие признаки. Наличие опорных стоек и поворотной в горизонтальной плоскости платформы с приводом.

Отличие заключается в том, что платформа выполнена в виде двух плоских колец, причем верхнее установлено с возможностью вращения относительно нижнего на щариках, помещенных в кольцевой канавке, выполненной как на нижнем, так и на верхнем кольцах, при этом нижнее кольцо снабжено кольцевыми защитными каналами, а верхнее соответственно кольцевыми выступами, входящими в Э1и каналы как с внещней стороны от кольцевой канавки, так и с внутренней.

Учитывая изложенное, можно сделать вывод о том. что данное предложение отвечает условию охраноспособное и полсшой модели

новизна.

Изготовлен опытный образец предложенной конструкции, который был испытан в промыщленных условиях и в настоящее время безотказно работает на Братском алюминиевом заводе.

Учитывая изложенное можно сделать вывод о том. что данное предложение отвечает условию охраноспособности полсшой модели промышленная применимость.

Предложение поясняется чертежом, где на фиг.1 показана общая схема линии транспортировки крупногабаритных слитков, на фиг.2 - общий вид поворотного стола.

Поворотный стол 1 является промежуточным звеном между конвейерами 2 и 3, установленных под углом один к другому в линии транспортировки крупногабаритных слитков 4. В состав линии входит также литейная мащина 5, отливающая длинномерные слитки 6, мила 7, вилочный погрузчик 8 и склад готовой продукции 9.

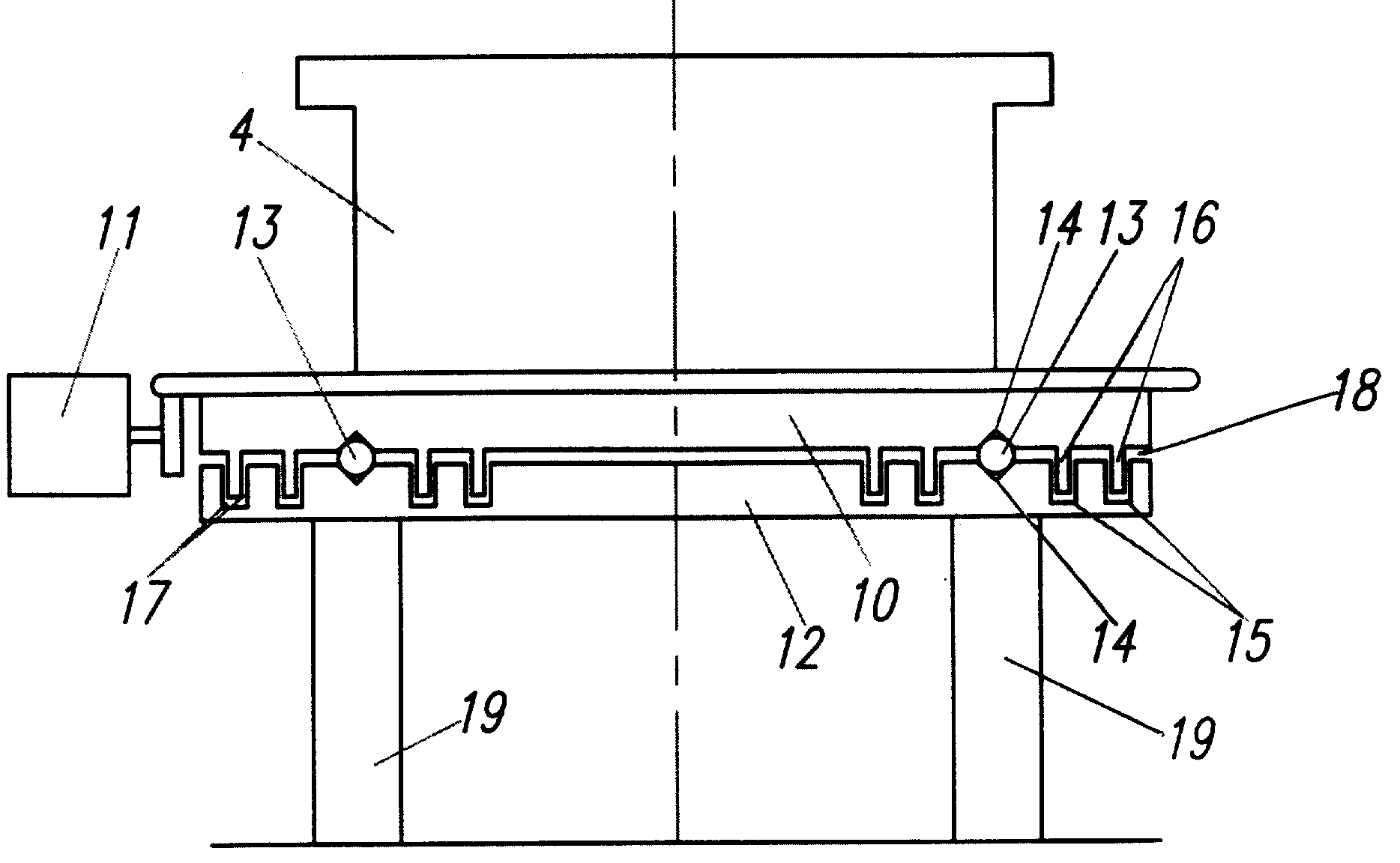

Поворотный стол 4 содержит платформу, выполненн ю в виде двух плоских колец, из которых верхнее 10 установлено с возможностью вращения в горизонтальной плоскости приводом 1 1 относительно нижнего кольца 12 на щариках 13, помещенных в кольцевой канавке 14. Канавка 14 выполнена как на нижнем кольце 12, так и на верхнем 10.

Нижнее кольцо 12 снабжено кольцевыми защитными каналами 15, а верхнее 10 соответственно кольцевыми выступами 16, входящими в каналы 15 с небольшим зазором 17, обеспечивающим свободное вращение верхнего кольца 10 над нижним 12. Между верх}1им 10 и нижним 12 кольцами также имеется зазор 18. Кольцевые каналы 15 и 16 выполнены как с внешней стороны от канавки 14, так и с внутренней. Платформа установлена на стойках 19.

Работа поворотного стола 1 заключается в следующем.

Вынутые из литейной машины 5 длинномерные сли1ки 6 укладывают на конвейер 2, на котором пилой 7 его разрешают на удобные для транспортировки слитки 4. В таком виде они поочередно гюступают на стол 1, установленный за другим концом конвейера 1. В момент установки слитка 4 на платформу стола 1 срабатывает датчик (на чертеже не показано), включающий привод И. Повернув платформ) со ели i ком 4 на требуемый угол, привод 11 отключается, а слиток переходит на конвейер 3, с противоположного торца которого слитки снимают вилочным погрузчиком 8 и перевозят на склад готовой продукции 9.

Несмотря на значительный вес слитка (- 1т), поворот платформы требует незначительной траты энергии, т.к. поворо1 выполняется на шариках 13, защищенных от попадания пыли как с внещней, так и с внутренней стороны лабиринтом из кольцевых каналов на одном кольце и кольцевых выступов на другом.

Таким образом данное предложение обеспечивает несложную, долговечную и надежную работу одного из звеньев линии транспортировки крупногабаритных слитков.

Зав.патентно-лицензионным отделом ОАО СибВАМИ

Ведущий инженер-патентовед ОАО ЪрАЗ

в. т. Степанов

(

. Н. Грязнова

I V (

Claims (2)

1. Поворотный стол линии транспортировки крупногабаритных слитков, содержащий опорные стойки и поворотную в горизонтальной плоскости платформу с приводом, отличающийся тем, что платформа выполнена в виде двух плоских колец, причем верхнее установлено с возможностью вращения относительно нижнего на шариках, помещенных в кольцевой канавке, выполненной как на нижнем, так и на верхнем кольцах, при этом нижнее кольцо снабжено кольцевыми защитными каналами, а верхнее соответственно кольцевыми выступами, входящими в эти каналы.

2. Стол по п.1, отличающийся тем, что кольцевые защитные каналы выполнены как с внешней стороны от кольцевых канавок, так и с внутренней.
