Description

г о , о . 3 . 1 6 « 5 г . ,Е 04 В 2/02

Полезная модель относится к области строительства зданий и сооружений.

Известен сборный стеновой элемент, содержащий наружную стенку, внутреннюю стенку, соединенные крепежными блоками и образующие промежуточное пространство, наружная и внутренняя стенки выполнены цельными и имеют, по меньшей мере, три поперечные паза, причем один из пазов выполнен на Уг высоты стенки, наружные панели в соединении между собой образуют заплечики, причем высота стенок может достигать 200 мм, щирина стенок может достигать 50 мм., два паза каждой из стенок выполнены прямоугольными или в виде «галтели, а крепежные блоки выполнены клееными и зафиксированы в пазах при помощи гвоздевой двусторонней пластины. Наружные заплечики имеют вертикальные сквозные отверстия ( ПМ № 23447).

Известна стеновая конструкция для зданий содержащая наружную стенку, внутреннюю стенку с промежуточным пространством для размещения в нем теплоизоляционного материала, причем наружная стенка и внутренняя стенка выполнены из уложенных друг на друга конструктивных элементов, между конструктивными элементами установлен по меньщей один крепежный элемент для соединения наружной стенки и внутренней стенки, верхняя сторона конструктивного элемента и/или его нижняя сторона изготовлены с по меньшей мере одним пазом или с аналогичной выемкой, при этом по меньшей мере одна из сторон крепежного элемента, обращенная к конструктивному элементу, содержит по меньщей мере один паз (Заявка РФ № 95120575, МПК Е 04 В 2/02) - прототип.

Недостатком данной конструкции является сложность изготовления наружных стенок.

Технической задачей заявляемой полезной модели является - усиление жесткости конструкции.

Стеновой элемент

Техническая задача достигается тем, что конструкция содержит наружную стеновую панель, внутреннюю стенку, которые образуют промежуточное пространство, стенки выполнены из уложенных друг на друга конструкционных элементов, соединенных между собой крепежными элементами, причем крепежные элементы выполнены цилиндрическими, с галтелью и прорезными пазами в которые установлены стенки, а в пространство образованное галтелями установлен арматурный элемент, в пространстве образованном стенками расположен композиционный материал, к торцам цилиндрических элементов прикреплена стеновая наружная панель, причем между стеновой наружной панелью и стенкой уложен теплоизоляционный материал.

Сравнение заявляемой полезной модели с прототипом показывает, что она отличается следующими признаками:

-крепежные элементы выполнены цилиндрическими, с галтелью и прорезными пазами;

-в пазы установлены стенки;

в пространство образованное галтелями установлен арматурный элемент; к торцам цилиндрических элементов прикреплена стеновая наружная панель;

-между стеновой наружной панелью и стенкой уложен теплоизоляционный материал;

-в пространстве образованном стенками расположен композиционный материал.

Поэтому заявляемая полезная модель соответствует критерию «новизна.

Полезная модель может быть выполнена на стандартном оборудовании с использованием известных технологических процессов, поэтому она соответствует критерию «промышленная применимость.

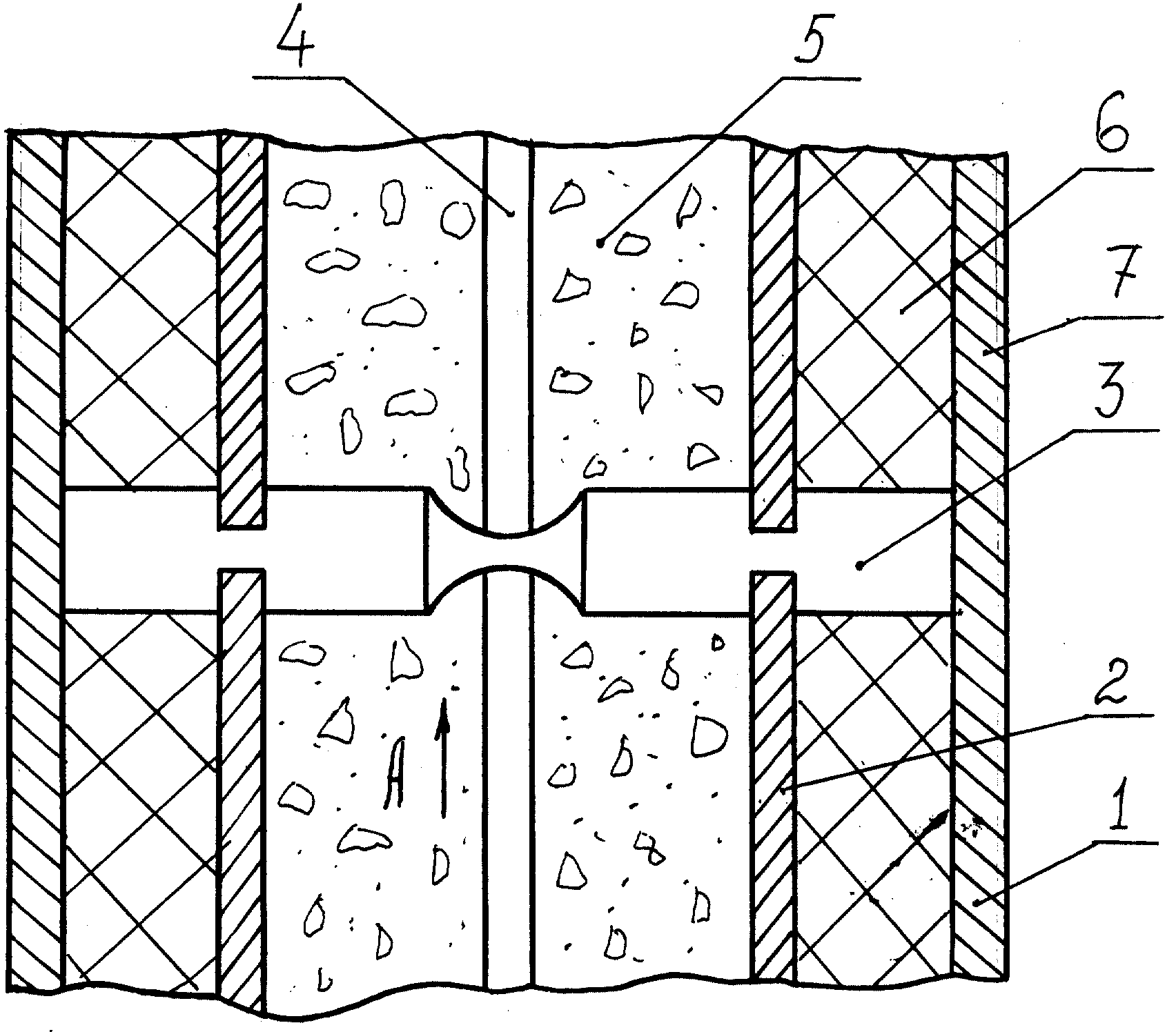

На рисунке схематично изображен стеновой элемент.

Стеновой элемент содержит стеновую наружную панель 1, внутреннюю стенку 2, которые соединены крепежными элементами 3 с галтелью и прорезными пазами, в пространство образованное галтелями установлен арматурный элемент 4, в пространстве образованном внутренними стенками расположен композиционный материал 5, между стеновой наружной панелью и внутренней стенкой расположен теплоизоляционный материал 6.

Claims (1)

1. Стеновой элемент, содержащий наружную стеновую панель, внутреннюю стенку, которые образуют промежуточное пространство, стенки выполнены из уложенных друг на друга конструкционных элементов, соединенных между собой крепежными элементами, отличающийся тем, что крепежные элементы выполнены цилиндрическими, с галтелью и прорезными пазами, в которые установлены стенки, а в пространство, образованное галтелями, установлен арматурный элемент, в пространстве, образованном стенками, расположен композиционный материал, стеновая наружная панель прикреплена к торцам цилиндрических элементов, причем между стеновой наружной панелью и стенкой уложен теплоизоляционный материал.
