Description

Универсальный держатель для иснользования пластиковой тары.

Полезная модель относится к держателю бутылок верхнего захватного типа и служит для использования держателя вместе с пластиковой тарой, освободившейся из-под напитков.

Известны держатели для бутылок верхнего захватного типа, выполненные, в основном, из листа гофрированного картона. Например, держатель для ряда бутылок, состоящий из пяти продольных участков, центрального, промежуточных, наружных. Участки разделены насечками и имеют отверстия, которые совпадают при складывании листа в закрытый профиль и через которые проникают горлышко и колпачок бутылки. Участки снабжены складывающимися и опорными клапанами, которые противодействуют перемещению бутылок в держателе 1.

Недостатком известной конструкции является то, что бутылка в держателе не фиксируется.

Наиболее близким к заявляемому техническому решению является съемный держатель для переноски бутылок, выполненный в виде тонкостенной пластины в виде разомкнутой кольцевой шайбы из упругого пластического материала с отверстием, служащим для обхвата горлышка бутылки под выступающим наружу кольцевым буртиком на горлышке, при этом внутренний диаметр шайбы равен диаметру горлышка бутьшки непосредственно под кольцевым буртиком 2.

Недостатком известной конструкции является то, что держатель предназначен для одной бутылки.

Задачей заявляемого технического решения является ;||льнейшее использование

B65D 23/00 Техническим результатом является прочное соединение бутылок в группы

различной формы.

Сущность полезной модели заключается в том, что универсальный держатель выполнен в виде объемной пластины на поверхности которой выполнены глухие или сквозные отверстия с внутренней резьбой, соответствующей резьбе на горлышке бутылки, для обхвата горлышка бутылки и фиксации ее при помощи фланца. Держатель может быть выполнен различной формы, например:

круглой формы и отверстия расположены по окружности.

прямоугольной формы и отверстия расположены по ее продольной поверхности.

прямоугольной формы и резьба расположена на двух противоположных поверхностях пластины.

Универсальный держатель для бутылки с крышкой, имеющей на горлышке фланец и наружнзто резьбу, выполнен в виде пластины с отверстиями для обхвата горлышка бутылки с крышкой или горлышка бутылки между фланцем и резьбой и фиксации ее с одной стороны фланцем, а с другой стороны крышкой, при этом диаметр отверстия соответствует диаметру охватываемой части горлышка.

Отверстия могут быть вьшолнены глухими, диаметр и глубина отверстия равны размерам горлышка с крышкой, а по окружности каждого отверстия выполнен буртик

Отверстия могут быть выполнены сквозными, при этом толщина пластины равна расстоянию на горлышке бутылки между фланцем и резьбой.

Держатель может быть выполнен различной формы, например;

пластина выполнена прямоугольной формы и отверст расположены по продольной стороне пластины.

Отличительными признаками являются выполнение отверстий в количестве двух и более, выполнение отверстий глухими или сквозными с внутренней резьбой, соответствующей резьбе на горлышке бутылки, либо глухими или сквозными без резьбы, а также форма выполнения держателя и расположение отверстий.

Закручивание бутылок в глухие отверстия с соответствующей резьбой до фиксации положения бутылки фланцем, либо использование пробки при выполнении отверстия держателя без резьбы защелкиванием пробки в отверстие с буртиком, либо закручивание крышки на уже установленной в держателе бутылке, позволяют обеспечить надежность и жесткость соединения и прочно удерживать бутылки в держателе. Выполнение держателя различной геометрической формы и унифицированность крышек и резьбы позволяют создавать группы из бутылок различного объема, формы и расцветки.

Полезная модель поясняется чертежами:.

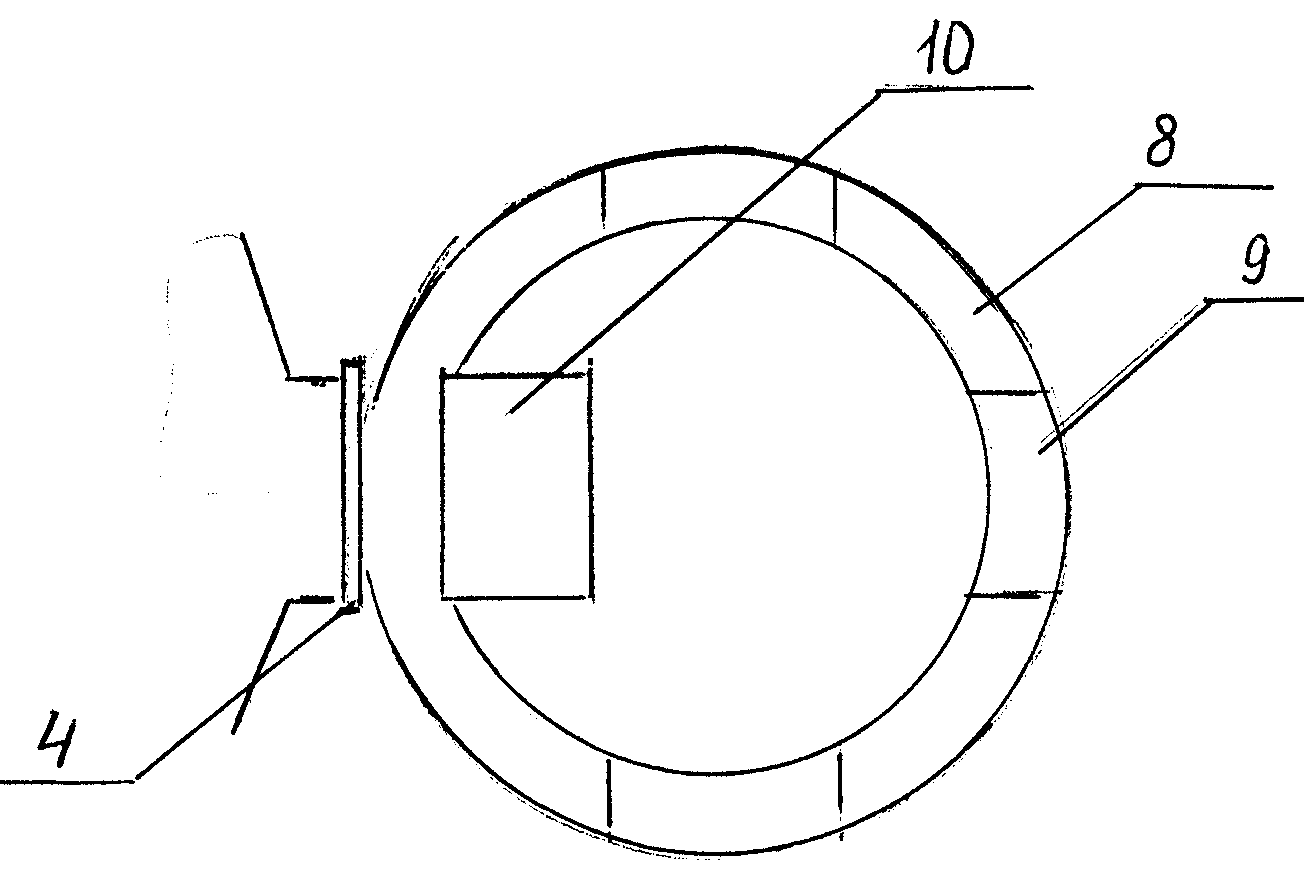

на фиг. 1 изображен универсальный держатель прямоугольной формы с глухими отверстиями с резьбой с одной стороны; на фиг. 2 изображен универсальный держатель прямоугольной формы с глухими отверстиями с резьбой с двух сторон; на фиг. 3 изображен универсальный держатель прямоугольной формы со сквозными отверстиями с резьбой; на фиг. 4 изображен универсальный держатель круглой формы с глухими отверстиями с резьбой, по окружности; на фиг. 5 изображен универсальный держатель круглой формы со сквозными отверстиями с резьбой, по окружности; на фиг. 6 изображен универсальный держатель прямоугольной формы со сквозными отверстиями; на фиг. 7 изображен универсальный держатель круглой формы со сквозными отверстиями; на фиг. 8 изображен универсальный держатель прямоугольной формы с глухими отверстиями с буртиком.

Держатель прямоугольной формы 1 выполнен из пластического материала. В глухом отверстии 2 выполнена резьба. Бутылка 3 вкручивается в отверстие до фланца 4. В двухсторонний держатель 5 прямоугольной формы с глухими отверстиями с резьбой 2 с

. двух сторон бутылка 3 вкручивается аналогично. Держатель 6 прямоугольной формы и

круглой формы с отверстиями с резьбой 2, 5, 7 с одной либо с двух сторон в которые бутылка вкручивается аналогично. В держатель 8 формы со сквозными отверстиями 9 вначале устанавливают бутылку до фланца 4 затем с другой стороны держателя заворачивают крышку 10. В держатель 11 прямоугольной формы с глухими отверстиями с буртиком 12.бутылка с пробкой защелкивается и удерживается буртиком.

Держатель с бутылками, изображенный:

на фиг. 1, 3, 6, 8 можно использовать как ограждение прямоугольной, многогранной формы различного назначения, например, для песочницы, клумбы.

на фиг. 2 - как средство для плавания, лежак на пляже,

на фиг. 4, 5, 7 - как средство для плавания, детскую игрушку;

Универсальный держатель позволяет конструировать различные предметы, используя ненужные бутьшки, засоряющие окружающую среду.

Источники информации:

1.Патент РФ № 2129082, B65D71/46, 1994.

2.Заявка на изобретение № 2001118027 B65D 23/00, 20.06.01.

Claims (7)

1. Универсальный держатель для использования пластиковой тары, например, бутылки имеющей на горлышке фланец и наружную резьбу под крышкой, выполненный в виде объемной пластины с отверстием для обхвата горлышка бутылки и фиксации ее с одной стороны фланцем, причем диаметр отверстия соответствует диаметру охватываемой части горлышка, отличающийся тем, что на поверхности пластины выполнены два и более отверстий с внутренней резьбой, соответствующей резьбе на горлышке бутылки.

2. Универсальный держатель по п.1, отличающийся тем, что отверстия выполнены глухими.

3. Универсальный держатель по п.1, отличающийся тем, что отверстия выполнены сквозными.

4. Универсальный держатель по п.2 или 3, отличающийся тем, что пластина выполнена прямоугольной формы и отверстия расположены по ее продольной поверхности.

5. Универсальный держатель по п.2 или 3, отличающийся тем, что пластина выполнена круглой формы и отверстия расположены по окружности.

6. Универсальный держатель по п.4 или 5, отличающийся тем, что отверстия с резьбой выполнены с противоположных сторон пластины.

7. Универсальный держатель для использования пластиковой тары, например, бутылки имеющей на горлышке фланец и наружную резьбу, выполненный в виде пластины с отверстием для обхвата горлышка бутылки и фиксации ее с одной стороны фланцем, причем диаметр отверстия соответствует диаметру охватываемой части горлышка, отличающийся тем, что на поверхности пластины выполнены два и более отверстий с возможностью фиксации бутылки с другой стороны крышкой.
