Abstract

Монтажный узел, содержащий панель приборов, к торцевым частям которой закреплены боковые облицовки, отличающийся тем, что панель приборов имеет вертикальные пазы, а боковые облицовки имеют соответствующие фланцы, которые выполнены с возможностью центрирования облицовок на панели приборов, причем боковые облицовки зафиксированы на панели приборов, имеющей фигурные отверстия, посредством фланцевых гаек и с помощью винтового соединения.

Description

Полезная модель относится к области транспортного машиностроения и может быть использована в интерьере салона транспортного средства.

Известно техническое решение панели приборов автомобиля (прототип - патент DE №3622165 класс В 60 К 37/00), содержащий панель приборов, на торцевой части которой выполнены вырезы, которые закрыты боковыми облицовками. Недостатком данной конструкции является то, что для прикрытия внутренних элементов в панели приборов сделаны вырезы, которые расположены открытой частью в сторону моторного отсека, что создает неудобство при ремонте, которые закрываются боковыми облицовками, что может создавать неравномерность видовых зазоров.

Задача данной полезной модели направлена на удобство монтажа панели приборов, обеспечение равномерных лицевых зазоров и обеспечение легкого доступа к элементам крепления и к узлам отопительно-вентиляционной системы в процессе эксплуатации.

Для решения поставленной задачи предлагается монтажный узел панели приборов, к которой по торцевым частям крепятся боковые облицовки коробчатой формы. Сначала боковые облицовки своими фланцами центрируются по вертикальным пазам, выполненным в панели приборов, а

затем фиксируются посредством фланцевых гаек с помощью винтов на панели приборов, имеющей фигурные отверстия для крепления.

Сравнение заявленного технического решения с уровнем техники по научно-технической и патентной документации на дату приоритета в основной и смежных рубриках показывает, что совокупность существенных признаков заявленного решения не была известна - следовательно, оно соответствует условию патентоспособности «новизна».

Предложенное техническое решение промышленно применимо, т.к. может быть изготовлено промышленным способом, работоспособно, осуществимо воспроизводимо, следовательно, соответствует условию патентоспособности «промышленная применимость».

Сущность технического решения поясняется на чертежах.

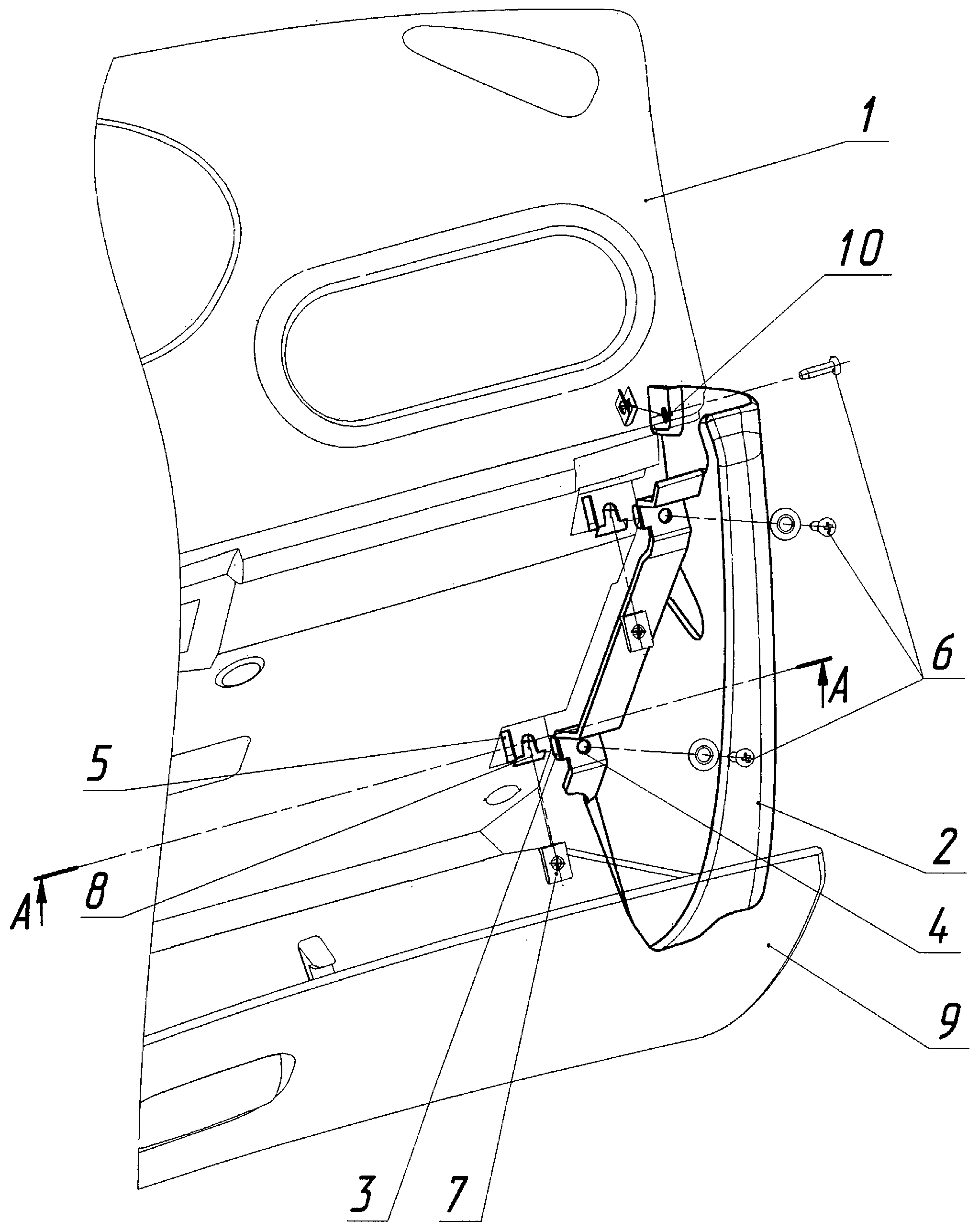

Фиг.1 - общий вид панели приборов;

Фиг.2 - сечение А-А;

Монтажный узел панели приборов состоит из самой панели приборов (1), а именно ее торцевых частей, к которым крепятся боковые облицовки (2) в трех точках крепления, являясь торцевой частью панели приборов и выполненная коробчатой формы с фланцами (3) и отверстиями (4) для крепления. На панели приборов (1) выполнены вертикальные пазы (5), которые облегчают монтаж и на которые с помощью фланцев (3) облицовки (2) центрируются и фиксируются винтовыми соединениями (6) посредством

фланцевых гаек (7), которые устанавливаются на фигурные отверстия (8) панели приборов. Крепление осуществляется при откинутой крышке вещевого ящика (9), которая закрывает все крепежные элементы в невидимой части полости вещевого ящика. Третья точка (10) крепления расположена под уплотнителем проема передней двери (не показано). Данная схема обеспечивает удобный монтаж и четкое, с равномерными зазорами центрирование боковых облицовок, относительно панели приборов и крышки вещевого ящика.

Claims (1)

1. Монтажный узел, содержащий панель приборов, к торцевым частям которой закреплены боковые облицовки, отличающийся тем, что панель приборов имеет вертикальные пазы, а боковые облицовки имеют соответствующие фланцы, которые выполнены с возможностью центрирования облицовок на панели приборов, причем боковые облицовки зафиксированы на панели приборов, имеющей фигурные отверстия, посредством фланцевых гаек и с помощью винтового соединения.
