Abstract

1. Гаражные складывающиеся ворота с электромеханическим приводом, содержащие лебедку с системой блоков, складывающейся в вертикальной плоскости панели, прямоугольную замкнутую раму, вертикальные стойки которой выполнены из швеллера и служат направляющими для роликов, установленных на нижней панели конструкции, отличающиеся тем, что складывающиеся в вертикальной плоскости панели оборудованы двухосными шарнирами, которые при закрывании обеспечивают плотное прилегание нижней панели ворот к уплотняющим элементам.2. Ворота по п.1, отличающиеся тем, что нижняя панель содержит симметрично расположенные замки, выполненные в виде подпружиненных стержней, имеющих кинематическую связь с качающимся рычагом троссового механизма подъема, шарнирно закрепленном на панели.3. Ворота по п.1, отличающиеся тем, что вертикальные направляющие стойки в зоне перемещения замков оборудованы фиксаторами с определенным шагом гнезда для взаимодействия со стержнями замков, выдвигающимися при обрыве троса.

Description

СКЛАЛЫВАЩИЕОЯ ВОРОТА С ЭЯЕКТРОМЕХАНИЧЕСКШ ПРИЮДОМ

Полезная модель относитоя к устройствам закрывания ж открывания проемов гаражей, коттедаей, хозяйственных блоков, складов и других помещений, связанных с въездом автомобилей.

Известны конструкции ворот /1-3/ которые обеспечивают открывание-закрывание ворот механизированным способом путем их вертикального-подъема или откатки в боковую сторону. Известна также конструкция гаражных ворот, которые установлены посредством роликов в направляющих, расположенных на боковых стенах ограадения (помещения) / 4 / - прототип.

Известные конструкции ворофонструктивно очень сложны икетехнологичны. При закрывании ворот известные конструкции, где применены складывающиеся панели,, не обеспечивают плотное прилегание нижней панели к уплотняющим элементам, что требует приложение дополнительных усилий при их закрывании. Кроме того, в случае обрыва гибкой связи (трос, цепь) в известных конструкциях ворот не обеспечивается их безопасная эксплуатация, так как отсутствуют устройства исключающие падение панелей.

.

vi - uj in irlHH

ОПИСАНИЕ ПОЛЕЗНОЙ МОДВЛЙ

Гаражные ворота с электромеханическим приводом складывающиеся при вертикальном подъеме могут быть использованы как ворота для гаражей, котеджей и др. помещений связанных ic въездом автомобилей

Имеются аналогичные гаражные ворота рекламируемые и производящиеся /4 / где также применен принцип складавания двух панелей ворот при подъеме вверх.

. Предлагаемая .конструкция ворот усовершенствована по сравнений с аналогами, В них применены с целью пред(ращения проникновения в гараж снаружи автоматически закрывающиеся замки, срабатывающие при опускании ворот в нижнее положение.

При применении для открывания ворот в механизме подъема панелей гибкой связи (трос, цепь). Возможны случаи их обрыва и падения панелей. Поэтому в предлагаемой конструкции ворот введено усовершенствование, состоящее в устройстве предотвращающем падение панелей в случае обрыва гибкой связи,

С целью плотного закрывания ворот при опускании для создания усилия прижимающего нижнюю панель к уплотняющему уголку, шарнир межда панелями ворот выполнен как двухосный : JB вертикальной плоскости,

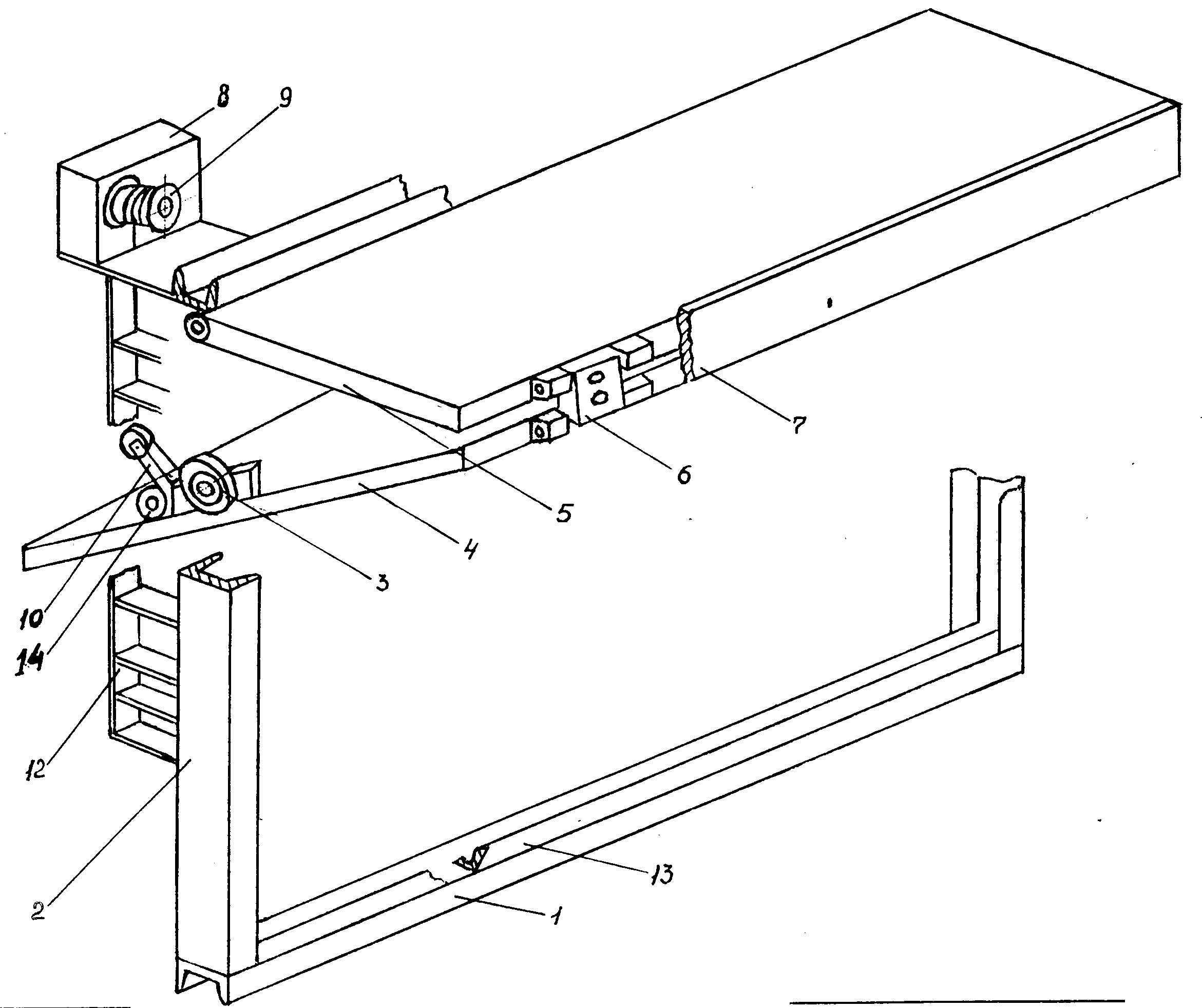

На фиг, 1 изображен общий вид предлагаемой конструкции ворот (показано положение ворот в открытом состоянии).

На фиг,2 показан замок, предохранительное устройство ворот (вид сбоку, со стороны стойки рамы). На фиг,3 разрез А-А :с; фиг,2,

Рама ворот 1 представляет собой пршаоугольную замкнутую конструкцию, вертикальные стойки 2 которой выполнены из щвеллера. Ролики 3, установленные на нижней складывающейся панели ворот 4 взаимодействуют внутри стойки при перемещении панели вверх-вниз. Верхняя панель 5 шарнирно кршится в верхней части вертикальных стаек : Верхняя и нижняя панели соединяются двухосным щарниром 6, шарниром и закрываются дополнительной промежуточной панелью 7,

Привод подъема дверей выполнен в виде лебедки с червячным редуктором 8 (электродвигатель условно не показан)и установлен в верхней части рамы. Гибкая связь (трос) закреплен на барабане лебедки 9, трос соединен с качающимся рычагом iO, который шарнирно укреплен на нижней панели ниже ролика 3, Под качающимся рычагом расположен замок. На боковых стойках рамы со стороны обращенной в гараж установлены гнезда фиксатора - улавливателя 12, представляющие; ,

f у

из себя прямоугольные ячейки, в которые при обрыве троса попадает стержень II замка. Нижняя панель в крайнем закрытом положении ворот уплотняется уголком 13 приваренным к нижней балке рамы. Автоматический замок Йна нижней панели 4 установлен наклонно под качающимся рычагом 10, Рычаг подпружинен пружиной 15 и вращается вокруг оси,16 Качание рычага 15 ограничено в верхнем положении упором 17 На конце рычага установлен ролик 18, через который перекинут трос 19, связанный с барабаном 9 лебедки. .Замсэ к 14(,2-3) состоит из упора 20, который постоянно под действием пружины 15 находится в соприкосновении с качающимся рычагом 10, Упор 20 установлен на г-образном рычаге 21, который враща@«ея на осм 22, а в нижней части г-образный рычаг имеет вертикальный паз 23 через который проходит палец 24, соединяющий г-образный рычаг со ств.ршем 11 замка 14, Стержень 1 смонтирован внутри направлясющей втулки 25. Хвостовая часть сте|жня 26 фиксирует пружш 27 в крайнем открытом положении замка. В раме 1 имеются гнезда 28 для фиксации стержней 11 замков 14 Механизм ворот работает следующим образом, В положении обе нижняя и верхня |) панели ворот располагаются строго вертикально. Замок фиг,2,3 закрыт, , стержень J4входит в гнездо . под действием рычага250, на который нажимает качавдийся рычаг 10 под действием пружиныЩ, в результате ослабления троса18 вследствие перемещения ворот в самое нижнее положение.««4 привод продолжает разматывать трос до момента закрытия замка Йпооле чего электрическая сх@гма выключает привод. При открывании ворот механизм подъема натягивает трос, он поднимает рычаг 0 в верхнее положение чем вытягивает стержень |4 из гнезда Йв. После этого рычаг доходит до ynopaf и начинает подниматься панели 4 и 5 фигЛ« При подъеме панелей ролик 3 фиг.1 катится внутри боковй стойки рамы., Одновременно верхняя панель вращается вокруг верхнего йарнира, а нижняя панель за счет работы двухосного щарнира 6 фис освобождает проем ворот для проезда Электрическая схема выключает привод продъема в крайнем верхнем положении панелей. Закрывание ворот происходит в обратном порядке При обрыве троса19 фиг,2 пpyжиI a 15 перемещает качакщиШя рычвг 0 в нижнее положение, что заставляет резко выдвинуться сте.рйень 14. Стержень при падении вниз может упасть только на один шаг гнезда фйсатора 12 фиг.1.

источники ИНФОРМАЦИИ

1,Патент Ш005873, ШШ Е 06В 3/44 Подъемные ворота, БИ I, 1994г,

2,Заявка Ш2011608/33 от , МКИ ЕОбВ 11/02 Распашные механизированные .ворота, БИ ЩЗ, 1995,

3.Патент №2022115, МЩ Е 06В 3/44 Вертикально-подъемные ворота, БИ NJ 20, 1994г,

4, Патент №2034125, МКИ Е05 15/16 Подъемные ворота. Заявка 1 50447300/33 от 07.04,92, ВИ №12, 1995 (Прототип),

Claims (3)

1. Гаражные складывающиеся ворота с электромеханическим приводом, содержащие лебедку с системой блоков, складывающейся в вертикальной плоскости панели, прямоугольную замкнутую раму, вертикальные стойки которой выполнены из швеллера и служат направляющими для роликов, установленных на нижней панели конструкции, отличающиеся тем, что складывающиеся в вертикальной плоскости панели оборудованы двухосными шарнирами, которые при закрывании обеспечивают плотное прилегание нижней панели ворот к уплотняющим элементам.

2. Ворота по п.1, отличающиеся тем, что нижняя панель содержит симметрично расположенные замки, выполненные в виде подпружиненных стержней, имеющих кинематическую связь с качающимся рычагом троссового механизма подъема, шарнирно закрепленном на панели.

3. Ворота по п.1, отличающиеся тем, что вертикальные направляющие стойки в зоне перемещения замков оборудованы фиксаторами с определенным шагом гнезда для взаимодействия со стержнями замков, выдвигающимися при обрыве троса.
