Abstract

Полезная модель относится к оборудованию централизованных и автономных систем водяного отопления, используемых для обогрева помещений в жилых, общественных и производственных зданиях. Задачей полезной модели является снижение расхода материала, повышение надежности и упрощение конструкции. Для достижения технического результата радиатор водяного отопления, содержащий выполненные из алюминиевых прессованных профилей подводящий 1 и отводящий 2 коллекторы в форме профильной трубы с полым козырьком 5 и опорной частью 6, вертикальные трубчатые секции 3 с радиальными ребрами, задней 9 и передней 10 наружными панелями, соединенные с коллекторами с помощью втулок 11, каждая из которых снабжена уплотнительными кольцами 12 и запрессована одним концом в канал вертикальной трубчатой секции 3, а другим в установочное отверстие 7 коллектора, и стяжки 14, согласно полезной модели отличается тем, что посадочное отверстие в канале вертикальной трубчатой секции 3 выполнено большего диаметра и образует в канале ступень 13, являющуюся упором для втулки 11, опорная часть б коллектора выполнена прямоугольной формы сечения, ширина которой равна диаметру трубы вертикальной трубчатой секции 3, стяжки 14 выполнены в виде полос, установленных между вертикальными трубчатыми секциями, и закреплены на задних стенках опорной части 6 коллекторов с помощью крепежных элементов 15 с использованием теплоизоляционных прокладок 16, причем, как минимум две из них выполнены опорными стяжками и снабжены элементами, взаимодействующими с опорными кронштейнами 18, а задняя панель 9 вертикальной трубчатой секции 3 выполнена по ширине уже передней 10 для образования зазора между задними панелями 9 секций. Согласно полезной модели опорный кронштейн 18 выполнен Г-образной формы, одна из полок которого снабжена овальными отверстиями под крепежные элементы 20 стены, а другая U-образным пазом 21, охватывающим крепежную стяжку, снабженную при этом установочными отверстиями 17 прямоугольной формы.

Description

Полезная модель относится к оборудованию централизованных и автономных систем водяного отопления, используемых для обогрева помещений в жилых, общественных и производственных зданиях.

Известен секционный отопительный радиатор, содержащий ряд продольных оребренных труб из алюминиевого профиля, герметично залепленных при помощи ниппелей в отверстиях верхнего и нижнего коллекторов, также выполненных из алюминиевого профиля, при этом соединенные между собой участки ниппелей и отверстия коллекторов выполнены резьбовыми, а в основании каждого отверстия выполнена фаска, сопряженная с кромкой конца резьбового участка ниппеля, на внутренней поверхности каждой трубы также выполнена фаска, образующая с фаской отверстия коллектора после напрессовки трубы на ниппель V-образный кольцевой зазор, в котором размещена герметизирующая прокладка, а на запрессованном в трубе участке ниппеля выполнены канавки, и в них установлены уплотнения (Патент №2059933, С1, дата приоритета 01.09.1993, дата публикации 10.05.1996, авторы Тарасов В.М. и др. RU).

Недостатком известного радиатора является сложность сборки из-за выполнения соединений резьбовыми в сочетании с запрессовкой, а также недостаточная надежность из-за наличия ступенчатых выступов, образованных ниппелями, и их подверженности разрушению.

В качестве прототипа принят радиатор бытовой системы отопления из алюминиевых прессованных профилей, содержащий подводящий и отводящий коллекторы и соединенные с ними с помощью втулок секции с вертикальными ребрами, коллекторы выполнены в форме асимметричной профильной трубы со смещенным каналом и снабжены парными ушками со стороны опорной поверхности для фиксации их на осевых радиальных ребрах секций посредство винтов, каждая из втулок запрессована одним концом в канал секции, а другим в установочное отверстие коллектора, причем на обоих концах втулки выполнены кольцевые канавки, в которых размещены уплотнительные кольца, а панельные ребра секций выполнены с загнутыми внутрь краями (Патент №2151963, С1, дата приоритета 04.12.1998, дата публикации 27.06.2000, авторы Иванов А.В. и др. RU, прототип).

Недостатком прототипа является повышенный расход металла из-за необходимости выполнения в опорной части коллектора парных ушек для фиксации коллекторов на осевых радиальных ребрах секций, а также трудозатраты по

осуществлению этой фиксации в связи с труднодоступностью и неудобством установки крепежных элементов.

Задачей полезной модели является снижение расхода материала, повышение надежности и упрощение конструкции.

Для решения поставленной задачи радиатор водяного отопления, содержащий выполненные из алюминиевых прессованных профилей подводящий и отводящий коллекторы в форме профильной трубы с полым козырьком и опорной частью, вертикальные трубчатые секции с радиальными ребрами, задней и передней наружными панелями, соединенные с коллекторами с помощью втулок, каждая из которых снабжена уплотнительными кольцами и запрессована одним концом в канал вертикальной трубчатой секции, а другим в установочное отверстие коллектора, и стяжки, согласно полезной модели отличается тем, что посадочное отверстие в канале вертикальной трубчатой секции выполнено большего диаметра и образует в канале ступень, являющуюся упором для втулки, опорная часть коллектора выполнена прямоугольной формы сечения, ширина которой равна диаметру трубы, образующей канал трубчатой секции, стяжки выполнены в виде полос, установленных между вертикальными трубчатыми секциями, и закреплены на задних стенках опорной части коллекторов с помощью крепежных элементов с использованием теплоизоляционных прокладок, причем, как минимум две из них выполнены опорными стяжками и снабжены элементами, взаимодействующими с опорными кронштейнами, а задняя панель вертикальной трубчатой секции выполнена по ширине уже передней для образования зазора между задними панелями секций.

Согласно полезной модели опорный кронштейн выполнен Г-образной формы, одна из полок которого снабжена овальными отверстиями под крепежные элементы стены, а другая U-образным пазом, охватывающим крепежную стяжку, снабженную при этом установочными отверстиями прямоугольной формы.

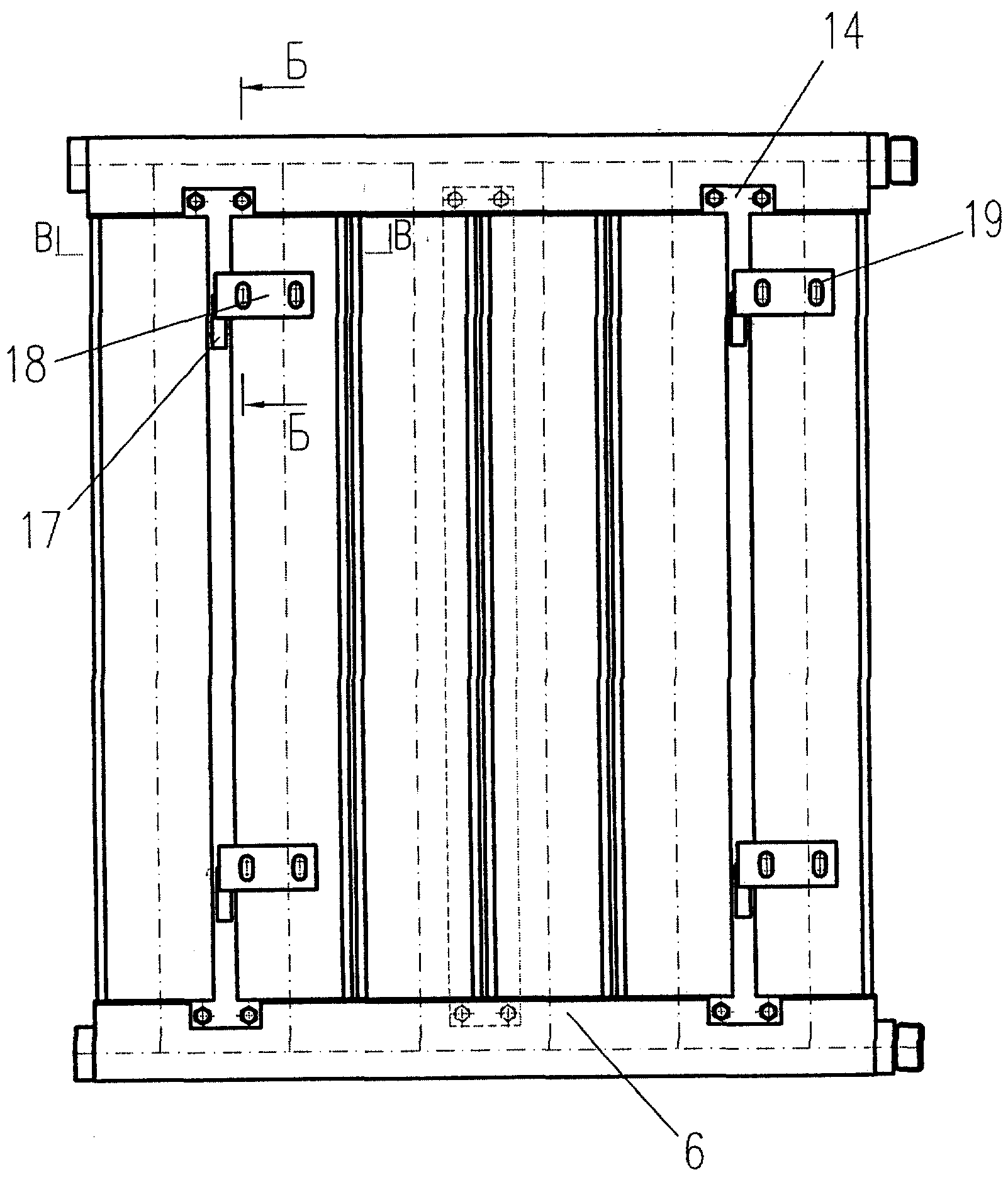

Полезная модель поясняется чертежами, где на фиг.1 изображен общий вид радиатора водяного отопления; на фиг.2 - то же, вид сзади; на фиг.3 - разрез А-А на фиг.1; на фиг.4 - разрез Б-Б на фиг.2; на фиг.5 - сечение В-В на фиг.2.

Радиатор водяного отопления выполнен из прессованных алюминиевых профилей и содержит подводной коллектор 1, отводной коллектор 2 и вертикальные трубчатые секции 3, установленные между коллекторами в ряд. Подводной и отводной коллекторы выполнены в форме профильной трубы с каналом 4, полым козырьком 5, расположенным с наружной стороны, и опорной частью 6, в которой перпендикулярно продольной оси канала 4 выполнены установочные отверстия 7. Вертикальные трубчатые секции 3

выполнены с радиальными ребрами 8, задней 9 и передней 10 наружными панелями, причем, задняя панель 9 выполнена по ширине уже передней для образования зазора между задними панелями. Каждая вертикальная трубчатая секция 3 соединена с обеих сторон с коллекторами при помощи втулок 11, каждая из которых запрессована одним концом в канал вертикальной трубчатой секции, а другим в установочное отверстие 7 коллектора с использованием уплотнительных колец 12, установленных в выполненных на втулке проточках в количестве двух штук с каждой стороны. При этом посадочное отверстие в канале вертикальной трубчатой секции 3 выполнено большего диаметра и образует в канале ступень 13, являющуюся упором для втулки 11. Опорная часть 6 коллектора выполнена прямоугольной формы сечения, ширина которой равна диаметру трубы вертикальной трубчатой секции 3, Для окончательной фиксации коллекторов 1, 2, они соединены между собой с помощью стяжек 14, выполненных в виде полос, установленных между вертикальными трубчатыми секциями 3. Стяжки 14 закреплены на задних стенках опорной части коллекторов с помощью крепежных элементов 15 с использованием теплоизоляционных прокладок 16. Как минимум две стяжки 14 выполнены опорными и снабжены установочными прямоугольными отверстиями 17, взаимодействующими с опорными кронштейнами 18, предназначенными для закрепления радиатора на стене. Опорный кронштейн 18 выполнен Г-образной формы. На одной его полке выполнены овальные отверстия 19 под крепежные элементы 20 стены, а на другой полке - U-образный паз 21, охватывающий крепежную стяжку после заведения этой полки через отверстие 17 стяжки. При этом отверстия 17, выполненные в стяжке 14, расположены в зазоре между задними панелями 9 вертикальных трубчатых секций 3. Для улучшения эстетичного вида радиатора передние наружные панели 10 упомянутых секций 3 выполнены по сравнению с задними панелями 9 более высокими, перекрывающими опорную часть коллекторов 1, 2.

Преимуществом заявляемого радиатора по сравнению с прототипом является, во-первых, снижение расхода материала в связи с выполнением опорной части коллекторов прямоугольной формы сечения с плоским основанием по всей длине; во-вторых, повышение надежности за счет сведения к минимуму выступов втулки в соединяемых каналах, в большей степени подвергающихся разрушению за счет кавитационных процессов, и, в-третьих, упрощение конструкции, влияющее на упрощение сборки и выражающееся во введении стяжек для соединения коллекторов между собой, крепление которых осуществляется при свободном доступе.

Claims (2)

1. Радиатор водяного отопления, содержащий выполненные из алюминиевых прессованных профилей подводящий и отводящий коллекторы в форме профильной трубы с полым козырьком и опорной частью, вертикальные трубчатые секции с радиальными ребрами, задней и передней наружными панелями, соединенные с коллекторами с помощью втулок, каждая из которых снабжена уплотнительными кольцами и запрессована одним концом в канал вертикальной трубчатой секции, а другим в установочное отверстие коллектора, и стяжки, отличающийся тем, что посадочное отверстие в канале вертикальной трубчатой секции выполнено большего диаметра и образует в канале ступень, являющуюся упором для втулки, опорная часть коллектора выполнена прямоугольной формы сечения, ширина которой равна диаметру трубы, образующей канал трубчатой секции, стяжки выполнены в виде полос, установленных между вертикальными трубчатыми секциями, и закреплены на задних стенках опорной части коллекторов с помощью крепежных элементов с использованием теплоизоляционных прокладок, причем, как минимум две из них выполнены опорными стяжками и снабжены элементами, взаимодействующими с опорными кронштейнами, а задняя панель вертикальной трубчатой секции выполнена по ширине уже передней для образования зазора между задними панелями секций.

2. Радиатор водяного отопления по п.1, отличающийся тем, что опорный кронштейн выполнен Г-образной формы, одна из полок которого снабжена овальными отверстиями под крепежные элементы стены, а другая U-образным пазом, охватывающим крепежную стяжку, снабженную при этом установочными отверстиями прямоугольной формы.
