Abstract

Контейнер для хранения, транспортировки и продажи хлебобулочных изделий, содержащий каркас из нижней и верхней рамок, связанных между собой вертикальными наружными и средними стойками, направляющие опоры, выполненные с шагом попарно и под углом в горизонту с уклоном к средней стойке контейнера, и установленные на них лотки, отличающийся тем, что дополнительно снабжен узлом крепления лотков, неподвижная часть которого зафиксирована на средней стойке каркаса, а другая его съемная часть, выполненная с возможностью поворота, установлена на стыке лотков с неподвижными частями узла крепления.

Description

КОНТЕЙНЕР ДЛЯ ХРАНЕНИЯ, ТРАНСПОРТИРОВКИ И ПРОДАЖ ХЖБОБУЛОЧНЬК ИЗДЕЛИЙ

Полезная модель относится к транспортно-тетнологичбскому оборудованию, применяемому для механизации погрузочно-разгрузочныхи транспортных- работ на хлебозаводах, автотранспорте и предприятиях торговли и предназначена для хранения, транспортировки и продажи хлебобулочных изделий.

Широко известны контейнеры для хранения, транспортирования и продажи хлебобулочных изделий, содержащие тележку с ходовыми колесами и корпус с полками для размещения хлебобулочных изделий (см.Шифман З.Б Опыт использования контейнеров для перевозки хлебопекарной продукции. Обзорная информация. Вып.9, М. , ВДИИГЭИПищепром,1979, C.I3,28-S, а.с.№969225, кл.А21С15/00 и др.).

Наиболее близким аналогом к заявляемому решению является контейнер для хлеба ЖД-Хб ТУ-400-18/4-9-87 опытно-экспериментального комбината торговой техники и оборудования, предназначенный для хранения на хлебозаводе определенной партии хлебобулочных изделий в деревянных лотках, доставки ее специализированным автотранспортом и продажи из него хлеба в торговом предприятии методом самообслуживания.

Однако известный контейнер не обеспечивает фиксацию лотков, что

вызывает недобство при транспортировке и продаже.

модели

Целью тполезно й:- является обеспечение удобства транспортировки

и продажи хлебобулочных изделий. Поставленная цель достигается тем, что контейнер, состоящий из нижней и верхней рамок, связанных между собой вертикальными наружными и средними стойками, направляющих опор, выполненных попарно под углом к горизонту с уклоном к средней стойке контейнера и установленных на них лотков, дополнительно снабжен узлом крепления лотков, неподвижная часть которого зафиксирована на средней

itffi A2ICI5/00

стойке каркаса, а другая его съемная часть, выполненная с возможностью поворота, установлена на стыке лотков с неподвижными частями узла крепления.

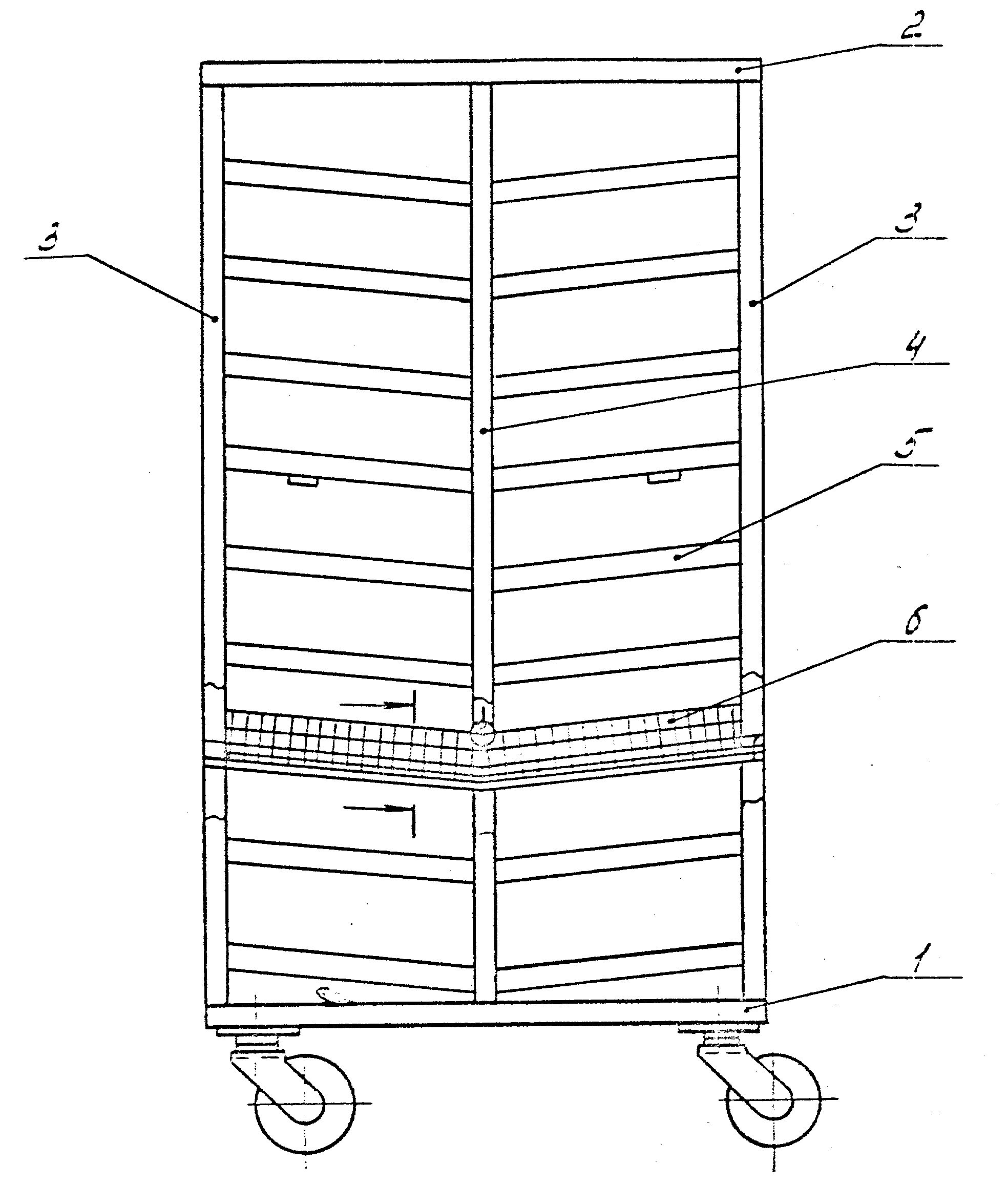

На фиг.1 изображен вид сбоку контейнера, на фиг.2 - сечение по А-А контейнера.

Контейнер содержит каркас, представляющий собой рамную конструкцию из стальных: труб прямоугольного сечения и состоит из нижней I и верхней 2 рамок, связанных: между собой вертикальными наружными 3 и средними 4 стойками, направляющих опор 5, выполненных с шагом попарно и под углом к горизонту с уклоном к средним стойкам 4 контейнера, и установленных на них лотков 6. Направляющие опоры 5 закреплены к стойкам изнутри. Величина шага выбрана с учетом свободного размещения хлебобулочных изделий. Крепление лотков б производится узлом крепления, неподвижная часть 7 которого зафиксирована жестко на средних 4 стойках каркаса, а другая его с ьемная часть 8, выполненная с возможностью поворота,например, овальной формы, установлена на стыке лотков б с неподвижными частями узла крепления.

Устройство работает следующим образом. Контейнер подкатывается под загрузку, после заполнения хлебобулочными изделиями одного лотка производится загрузка следующего лотка,и все операции повторяются до полного заполнения контейнера с одной стороны. Затем контейнер поворачивается на 180°, заполняется аналогично с другой сторо;-1Ы и откатывается. Контейнер готов к погрузке на автотранспортные средства.

Узел крепления лотков исключает скольжение юг по направляющим упорам 5 во время транспортировки и тем самым выпадение хлебобулочных изделий из лотков б во время транспортировки и продажи.

Claims (1)

1. Контейнер для хранения, транспортировки и продажи хлебобулочных изделий, содержащий каркас из нижней и верхней рамок, связанных между собой вертикальными наружными и средними стойками, направляющие опоры, выполненные с шагом попарно и под углом в горизонту с уклоном к средней стойке контейнера, и установленные на них лотки, отличающийся тем, что дополнительно снабжен узлом крепления лотков, неподвижная часть которого зафиксирована на средней стойке каркаса, а другая его съемная часть, выполненная с возможностью поворота, установлена на стыке лотков с неподвижными частями узла крепления.
