Description
Активатор для термохимической грелки
Полезная модель относится к медицинской технике и может использоваться в качестве элемента, обеспечивающего процесс кристаллизации раствора соли в термохимической грелке.
Известен активатор для термохимической грелки, выбраннкй в качестве прототипа, выполненный в виде мембраны из нержавеющей стали, установленной в корпусе, при этом на поверхности мембраны выполнены выштамповки,например, в виде полосок ( Пат. США Р 4379448, кл. 126-263, опубл., 1983г.).
Недостатками такого активатора является сложность конструкции и сложность технологии ее изготовления, так как необходимо точно выбрать глубину выщтамповок для обеспечения включения при каждом нажатии на мембрану. При изготовлении большой партии мембран щтамп изнашивается, в результате чего не обеспечивается необходимая геометрия выщтамповок, что приводит к изготовлению неработоспособннхактиваторов и, как следствие - бракованных термохимических грелок. Кроме того, для изготовления известного активатора необходима нержавеющая сталь высокого качества, что удорожает устройство.
Технической задачей заявляемой полезной модели является создание активатора для термохимической грелки, имеющего простую конструкцию, простую технологию изготовления, обеспечивающего надежное срабатывание при многоразовом использовании и удобного в эксплуатации.
A-6IP 7/03
Сугцность заявляемой полезной модели заключается в том, что в активаторе для термохимической грелки, содержащем металлическую пружину, согласно изобретению, металлическая пружина имеет форму спирали и размещена внутри тру1бки из эластичного материала.
Выполнение активатора в виде металлической пружины растяжения позволяет повысить надежность и упростить конструкцию автиватора, а также упростить технологию его изготовления. Размещение металлической пружины растяжения в трубке из эластичного материала позволяет исключить возможность повреждения оболочки термохимической грелки концами пружины.

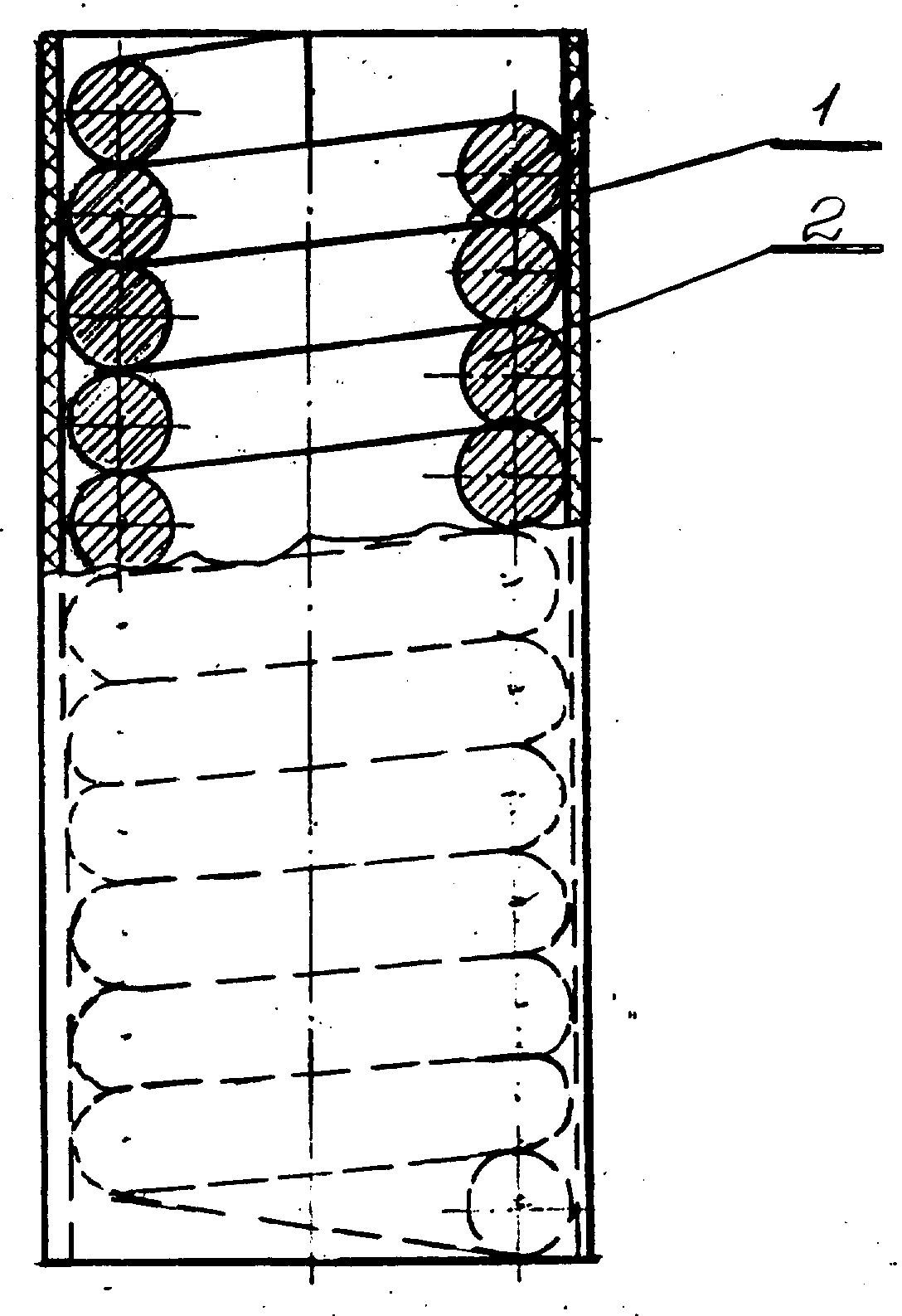

На чертеже приведена конструкция активатора для термохимической грелки.
Активатор для термохимической грелки содержит трубку I, выполненную из эластичного материала, например, из поливинилхлоридной пластической массы, и установленную в трубке I металлическую пружину 2 растяжения, выполненную, например, из пружинной проволоки: стали 70 или стали 65Г.
Активатор для термохимической грелки работает следующим образом.
Активатор размещается в солевом растворе, например, ацетата натрия, заполняющего эластичную оболочку термохимической грелки. При перегибе металлической пружины 2 происходит защ&мшжкйе молекул солевого раствора между витками металлической пружины 2, что способствует образованию центра кристаллизации солевого раствора, обеспечивающего фазовый переход жидкого раствора в кристалиическое состояние, сопровождающийся выделением тепла.
Трубка I, выполненная из эластичного материала, защищает эластичную оболочку термохимической грелки от возможных повреждений острами концами металлической пружины 2.
10 с/(е
Claims (1)
- Активатор для термохимической грелки, содержащий металлическую пружину, отличающийся тем, что металлическая пружина выполнена в форме спирали и размещена внутри трубки из эластичного материала.
