Abstract

Концевой затвор камер для запуска и приема поточных снарядов при эксплуатации трубопроводов, содержащий герметично закрепленный соосно камере на ее свободном конце корпус затвора с подвижно закрепленной на нем откидной крышкой и замковым узлом фиксации крышки в рабочем положении, отличающийся тем, что откидная крышка закреплена на поворотном механизме с возможностью ее отвода из прикамерной зоны запасовки или приема поточных снарядов, причем узел фиксации крышки в рабочем положении выполнен в виде подвижных фиксаторов с механизмами их привода в виде кинематически связанных со смежными концами фиксаторов двумя винтовыми механизмами, диаметрально противоположно расположенными на корпусе затвора, при этом фиксаторы выполнены в виде по крайней мере двух подвижных полуобручей с профилированной замковой поверхностью, образующей в рабочем положении охватывающий корпус затвора замок с оппозитными замковым поверхностям полуобручей замковыми поверхностями, выполненными в виде кольцевых буртиков, соответственно на свободной торцевой части корпуса затвора и по наружному периметру крышки.

Description

Концевой затвор камер для запуска и приема побочных снарядов при эксплуатации трубопроводов. Полезная модель относится к технике эксплуатации магистральных трубопроводов и может быть использована в газовой и нефтяной промышленности для запуска в трубопровод и извлечения из него средств дефектоскопии, очистных элементов и других поточных снарядов. Из уровня техники известно большое количество устройств для запуска и приема поточных снарядов применяемых при после монтажа и при эксплуатации трубопроводов, см, например, патент Р.Ф. № 2043175, 1992г.; А.С. СССР, № 1683831, 1989г.; А.С.СССР № 1694255, 1989г., пат. США №2028778,1936г.; А.С.СССР №1158257 и т.д. Все вышеуказанные устройства содержат в своем составе камеры запуска и камеры приема поточных снарядов, которые на свободных концах оборудуются концевыми затворами. Эти затворы открывают и закрывают при установке поточных снарядов в камере перед их зап ском в трубопровод или приемом по окончанию работ. Основным недостатком этих камер является ненадежная конструкция замков и механизма поворота крышки концевого затвора . В связи со значительными диаметрами современных трубопроводов для перекачки, например, нефтепродуктов, крышка концевого затвора имеет значительную массу, при этом она должна быть плотно без перекосов притянута к корпусу камеры и в тоже время легко и быстро открываться. В известных конструкциях шарнирное соединенне крышки затвора с камерой и фиксируюпще крышку замки имеют ненадежную констр 1шию, что не исключает возможность самопроизвольного раскрытия затвора под давлением. Это приводит к возникновению аварийных ситуаций и снижает безопасность работ. М.кл. В 08 В 9/00 Полезная модель.

Известна также камера для приема и запуска поточных снарядов по А.С.СССР №867438, 1979г., которая содержит корпус, свободный конец которого оборудован концевым затвором, выполненным в виде аксиально расположенных цилиндров с системой ввода поточных снарядов и механизмом поворота наружного цилиндра. Известная камера, хотя и позволяет повысить безопасность работы и частично автоматизировэтъ процесс ее работы, но характеризуется высокой сложностью в изготовлении и малой экспл атационной надежностью и в настоящее время не применяется.

За прототрш полезной модели выбрано устройство по патенту Р.Ф. №2043175, 1992г., в конструкции которого используется концевой затвор с шарнирно подвешенной крышкой и замковым устройством фиксации крышки в рабочем положении. В конструкции этого концевого затвора не предусмотрено никаких средств механизации закрытия и открытия крышки затвора, а также ее отвода из зоны запасовки и приема поточных снарядов. Эта конструкция хотя и проста в изготовлении, но характеризуется ненадежностью и повышенной опасность при эксплуатации из-за возможности самопроизвольного открытия; очень неудобна в работе, поскольку движение крышки при открытии или закрыты i происходит в вертикальной плоскости, что потенциально может привести к тяжелому травматизму работаюшдх.

Технической задачей, решаемой.. . i .- является повышение, безопасности и надежности эксплуатации устройства.

Решение поставленной задачи обеспечивается тем, что в концевом затворе камер Д.11Я запуска и приема поточных снарядов при эксплуатации трубопроводов содержапщм герметично закрепленный соосно камере на ее свободном конце корпус затвора с подвижно закрепленной на нем откидной крышкой и замковым узлом фиксации крышки в рабочем положешш, согласно полезной модели, откидная крышка закреплена на поворот,

ном механизме с возможностью ее отвода из рабочей зоны установки поточных снарядов, пр1гчем узел фиксации крышки в рабочем положении выполнен в виде подвижных фиксаторов с механизмами их привода в виде кинематически связанных со смежными концами фиксаторов двумя винтовыми механизмами, диаметрально противоположно расположенными на корпусе затвора, при этом фиксаторы выполнены в виде по крайней мере двух подвижных полуобручей с профилированной замковой поверхностью, образующей в рабочем положении охватывающий корпус затвора замок с оппозитными замковым поверхностям замковыми поверхностями, выполненными в виде кольцевых буртиков, соответственно на свободной торцевой части корпуса затвора и по наружному периметру крышки.

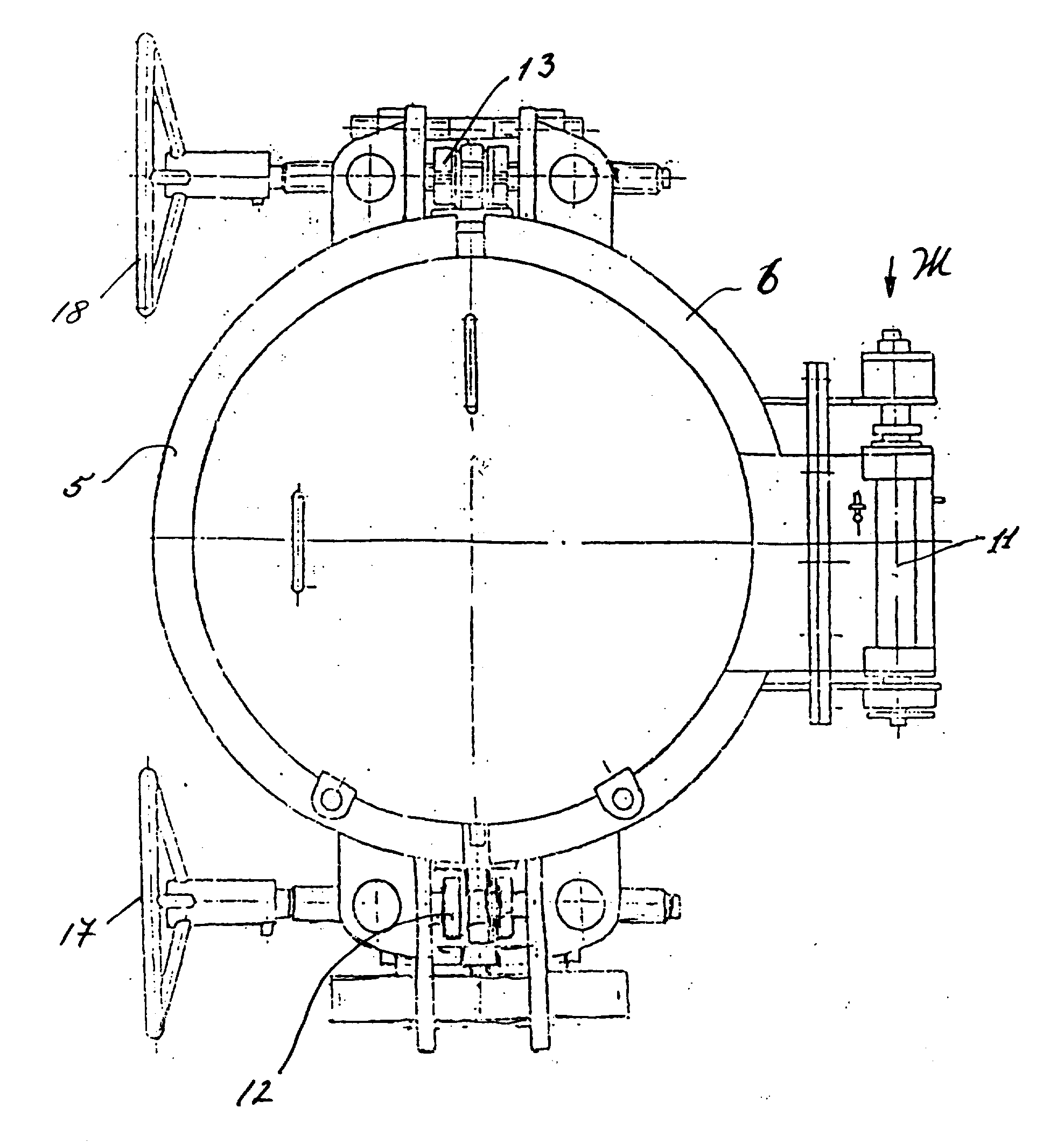

На фиг. 1 изображена общая схема расположения трубопровода и камер запуска и приема поточных снарядов (вид сбоку); на фиг.2 - тоже (вид сверху); на фиг.З - концевой затвор в сборе (вид сбоку) ; на фиг.4 - вид А на фиг.З ; на фиг.З - сечение Д-Д фиг.4; на фиг. 6 - вид Ж на фиг. 7; на фиг. 7 - вид А (увеличено) на фигЗ.

Концевой затвор камер для и приема поточных снарядов при экспл атации трубопроводов 1 содержит герметично закрепленный соосно камере 2 на ее свободном конце корпус 3 затвора с подвижно закрепленной на нем откидной крышкой 4. Замковый узел фиксацш4 (в рабочем положении) откидной крышки 4, выполнен в виде по крайней мере двух пoдвIiжныx полуобр ей 5 и 6 с профилированной замковой поверхностью 7 (профиль этих поверхностей обозначен одной позицией, поскольку совпадает у обоих полуобручей), образующих в рабочем положении замок с оппозитными замковым поверхностям полуобручей - замковыми поверхностями 8 и 9, выполненными в виде колцевых буртиков, соответственно на свободной торцевой части корпуса 3 затвора и по нар жному периметру крышки 4. Крышка 4 подвижно закреплена на корпусе 3 затвора посредством поворотного механизма, выполненного в виде , жестко закрепленных на корпусе кронштейнов 10 с установлеююй в них осью 11 поворота крыщки 4.

На корпусе 2 камеры смонтирован также механизм привода замкового узла фиксащт откидной крышки 4 в рабочем положении, выполненный в виде кинематически связанных с концами подвижных полуобручей 5 и 6 двумя винтовыми механизмами 12 и 13, диаметрально противоположно расположенными по отношению к корпусу затвора. Каждый винтовой механизм 12 и 13 соединен с двумя концевыми частями полуобручей 5 и 6, которые охватывают торцевую часть корпуса 3 затвора.

Работа устройства осуществляется следуюшдм образом.

Открывают камеру, предварительно раскрепив узел фиксации затвора, д.11я чего предварительно скидывают накидной фиксатор 14 с шарнирной защелки 15 и выводят ее из зацепления с пальцами 16, закреплекньши на концах полуобручей 5 и 6. Затем, вращая штурвалы 17 и18 приводят в действие винтовые механизмы 12 и 13, которые перемещая концы полуобручей отводят их от поверхности корпуса, освобождая этим кольцевые замковые буртики ( замковые поверхности 8 и 9). После раскрепления фиксирующего узла, поворотом крышки 4 вокруг вертикальной оси 11 отводят ее из рабочей зоны камеры на устье которой производят необходимые операции по запасовке или приему поточных снарядов.

При закрытии затвора вышеописанные работы производятся в обратной последовательности.

За счет осуществления поворота крышки в горизонтальной плоскости, полностью исключается травматизм и аварии, связанные с падением крышки, кроме того повышается удобство в работе. Однако основное преимущество предложенного устройства, заключается в том. что за счет надежного закрепления крышки в рабочем положении по всему ее периметру, полностью исключаются аварийные ситуации, связанные с самопроизвольным открытием затвора. Кроме того, предложенная конструкция может быть легко механ11зирована за счет снабжения винтовых механизмов и узла поворота крышки электроприводами.
