RU6268U1 - Заземляемый литой трансформатор - Google Patents

Abstract

Заземляемый литой трансформатор, содержащий литой изоляционный корпус, в котором размещены магнитопровод с расположенными на нем первичной и вторичной обмотками, отличающийся тем, что магнитопровод, первичная и вторичная обмотки жестко закреплены между собой, например, при помощи клиньев.

Description

ЗАЗЕМЛЯЕМЫЙ ЛИТОЙ ТРАНСФОРМАТОР

Полезная модель относится к электротехнике, в частности, к трансформат ростроению и может найти применение в высоковольтных измерительных трансформаторах.

Известен заземляемый литой трансформатор напряжения, сод)жащий лшой изолящонный корпус, в котором установлен магнигопровод, на котором концентрически размещены первичная и вторичная обмотка Л. 1.

Отсутствие жесткого соединения меяеду размещенными в корпусе конструктивными элементами трансформатора (магнитопровод, обмотки) не обеспечивает жесткости конструкции всего трансформатора а целом, а, следовательно, и высокой надежности работы высоковольтного трансформатора.

Полезной моделью решатся задача создания заземляемого литого трансформатора, имеющего жесткую конструкцию, а, следовательно, обладающего высокой надежностью.

Для рещения поставленной задачи в заземляемом литом трансформаторе, содержащем литой изоляционный корпус, в котором размещен магнитопровод с расположенными на нем первичной и вторичной обмотками, предложено, согласно настоящей полезной модели, магнитопровод первичную и вторичную обмотки жестко соединить мекду собой, например, при помощи клиньев.

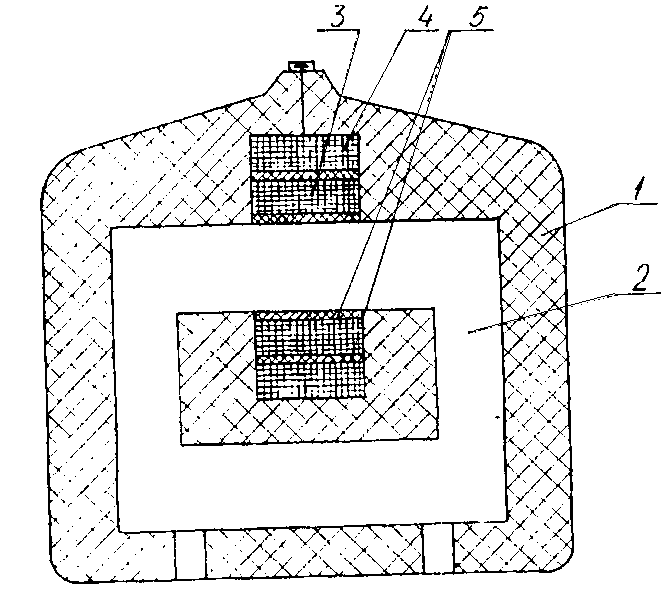

Полезная модель поясняется на примере выполнения. На чертеже изображен заявляемый заземляемый литой трансформатсф в разрезе.

МПК но IF 38/20

В корпусе 1 размещен магнитопровод 2, на котором установлена вторичная обмотка 3. Поверх неб, концентрически, на магнитопроводе установлена первичная обмотка 4.

Первичная обмотка 4 жестко соединена при помощи клиньев 5 с вторичной обмоткой 3, кот(фая, в свою очередь, жёстко соединена с магнитопроводом 2 при помрщи клиньев 5.

Жёсткое закрепление первичной 4 и вторичной 3 обмоток как между собой, так и на магнитопроводе 2 с помощью клиньев 5 способствует обеспечению жёсткости конструкции высоковольтного измерительного трансформатора, а, следовательно, и повышению надёжности.

В соответствии с заявляемым решением в АО Свердловский завод трансформаторов тока разработаны, изготовлены и испытаны трансформаторы тока ЗНОЛЭ-35. Положительные результаты испытаний подтвердили работоспособность трансформаторов и широкие возможности их практического применения в будущем.

Литература:

1. A.M. Дымков, В.М. Кибель, Ю.В. Тшпенин. Трансформаторы напряжения. Энергия, 1975, с. 103-104.

Claims (1)

1. Заземляемый литой трансформатор, содержащий литой изоляционный корпус, в котором размещены магнитопровод с расположенными на нем первичной и вторичной обмотками, отличающийся тем, что магнитопровод, первичная и вторичная обмотки жестко закреплены между собой, например, при помощи клиньев.
