Abstract

Устройство относится к области электромагнитных запирающих устройств и может быть использовано для запирания жилых и производственных зданий. Защита внутренних помещений здания (квартир) от несанкционированного проникновения достигается установкой подъездного контрольного блока, информационной панели и пульта консьержа, соединенного с блоком вызова и электромагнитным замком входной двери, а на каждом этаже - контрольно-коммутационного блока. Устройство формирует на этаже сигнал тревоги, а также передает сигнал тревоги консьержу или охране при проникновении в этажный холл посторонних лиц.

Description

Полезная модель относится к области электромагнитных запирающих устройств и может быть использована для запирания жилых и производственных зданий.

Известны переговорно-замочные устройства входной двери здания, содержащие электромагнитный замок, блок вызова, ключ и устройства переговорной связи с дистанционным управлением замком (см. например а.с. СССР №727833 кл Е05В 47/00, 1978 г., ПМ РФ №28714 кл Е05В 47/00, 2003 г.). К недостаткам известных устройств следует отнести отсутствие или недостаточная защита жилых и производственных помещений от несанкционированного проникновения в них посторонних лиц.

Наиболее близким к предложенному устройству по технической сущности является переговорно-замочное устройство входной двери здания, содержащее электромагнитный замок, блок вызова, ключ и устройства переговорной связи с дистанционным управлением замком (см. ПМ РФ №22677 кл Е05В 47/00, 2002 г.).

К недостаткам описанного устройства следует отнести отсутствие защиты от проникновения в этажные помещения подъезда, и как следствие этого - проникновение в квартиры лиц, прошедших в подъезд совместно с жильцами или после отпирания двери подъезда из какой-либо квартиры.

Задачей полезной модели является устранение указанного недостатка.

Поставленная задача решается благодаря тому, что в известном переговорно-замочном устройстве входной двери здания, содержащем электромагнитный замок, блок вызова, ключ и устройства переговорной связи с дистанционным управлением замком, на каждом этаже здания установлен контрольно-коммутационный блок, к которому подключены устройства переговорной связи, геркон двери холла, объемный датчик помещения холла, звуковой излучатель, сирена, считыватель электронного ключа, а выходы всех контрольно-коммутационных блоков, через ствольную кабельную сеть, соединены с подъездным контрольным блоком, к которому подключена информационная панель и пульт консьержа, соединенный с блоком вызова и электромагнитным замком.

Описанное устройство при проникновении в подъезд посторонних лиц совместно с жильцами или после отпирания двери подъезда из какой-либо квартиры, а затем при взломе двери этажного холла, формирует сигнал тревоги, поступающий как в помещение холла, так и на подъездный контрольный блок, что препятствует постороннему лицу дальнейшее проникновение в квартиры.

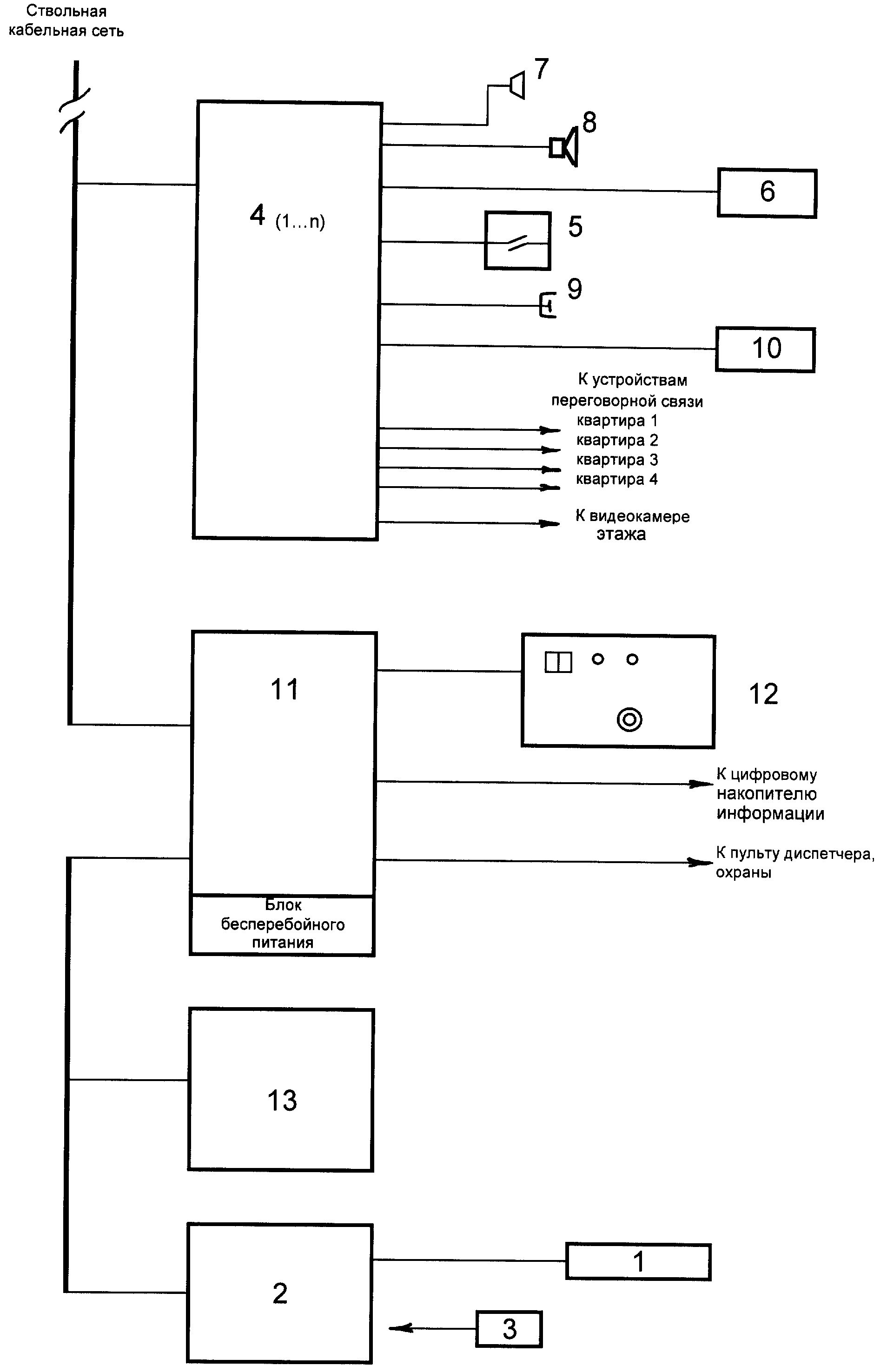

На чертеже схематично представлено предложенное устройство.

Переговорно-замочное устройство входной двери здания содержит электромагнитный замок 1, блок вызова 2, в состав которого входит блок определения кода ключа и коммутирующий блок (на чертеже не показаны), ключ 3 и устройства переговорной связи с дистанционным управлением замком (на чертеже не показаны). На каждом этаже здания установлен контрольно-коммутационный блок 4 (1...n), где n - номер этажа), к которому подключены устройства переговорной связи квартир данного этажа, геркон 5 двери холла, объемный датчик 6 помещения холла, звуковой излучатель 7, сирена 8, считыватель 9 электронного ключа, кнопка тревоги 10. В подъезде здания установлен подъездный контрольный блок 11, соединенный с выходами всех контрольно-коммутационных блоков 4 (1...n) через ствольную кабельную сеть, информационная панель 12 и пульт консьержа 13, соединенный с блоком вызова 2 и электромагнитным замком 1. Подъездный контрольный блок 11 снабжен встроенным блоком бесперебойного питания и имеет выходы для подключения цифрового накопителя информации и пульта диспетчера охраны.

Предлагаемое устройство работает следующим образом:

Начальные условия для работы устройства: все двери охраняемых холлов закрыты на механический замок, а подъездная дверь - на электромагнитный замок 1. Устройство с помощью этажных контрольно-коммутационных блоков 4 (1...n) осуществляет постоянный контроль закрытого состояния этажных дверей холлов, а с помощью подъездного контрольного блока 11 - целостность ствольной кабельной сети и этажных блоков 4 (1...n).

Жилец входит в подъезд с помощью собственного электронного ключа 3, индивидуального для каждого жильца, а посетитель - после открытия подъездной двери абонентом набранной им квартиры. Использованный для прохода в подъезд индивидуальный ключ (или номер набранной квартиры) передается по цифровой линии ствольной кабельной сети на этажные контрольно-коммутационные блоки 4 (1...n). Контрольно-коммутационный блок этажа 4 (1...n), на котором находится данная квартира (набранная, или к которой приписан данный ключ), на заранее заданное время, снимает свой холл с охраны.

Жилец (или посетитель) должен в течение заданного алгоритмом работы устройства времени подняться на этаж и войти в холл, открыв дверь холла механическим ключом (посетителя впускает в холл жилец квартиры, к кому пришел посетитель, открыв ему дверь холла изнутри). При этом факт входа в этажный холл снаружи (для жильца), или открытие этажного холла изнутри (для посетителя) и закрытие двери холла, этажным

блоком 4 (1...n) воспринимается как завершение события прохода, и холл данного этажа ставится на охрану.

Если посетитель проникнет в холл другого этажа (посредством «взлома» двери холла), то этажный блок 4 (1...n) зафиксирует это событие по сигналам срабатывания геркона 5 двери холла и объемного датчика 6 и сформирует на этаже сначала, в течение 30 секунд, предупредительный звуковой сигнал, который подается на звуковой излучатель 7. Если в течение 30 секунд предупредительный сигнал на этаже не будет отключен с помощью электронного ключа 3, приложенного к считывателю 9 электронного ключа, то этажный блок 4 (1...n) сформирует сигнал тревоги и передаст его на этажную сирену 8, а по ствольной кабельной сети на подъездный контрольный блок 11. Подъездный блок 11 передаст информацию по тревожному событию на информационную панель 12 и во внешние линии (цифровой накопитель информации, пульт диспетчера, пост вневедомственной охраны).

Если жилец выходит из своего холла, закрыв за собой дверь, то этажный блок 4 (1...n) сформирует сигнал выхода из холла и на заданное алгоритмом работы время снимает этот холл с охраны. Информация о снятии холла с охраны по ствольной кабельной сети поступает на подъездный блок 11. Если жилец вернется обратно (вход в холл снаружи) в течение заданного времени, то при обратном входе в холл этажный блок 4 (1...n) считает это событие завершенным и установит данный этаж на охрану. Если жилец обратно в холл в течение заданного времени не вернется, то по истечении этого времени этажный блок 4 (1...n) поставит этот холл на охрану (если дверь холла закрыта). В случае возвращения жильца обратно в холл по истечении заданного времени, на этажном блоке на время 30 секунд сформируется предупредительный звуковой сигнал, который подается на звуковой излучатель 7. Жилец, с помощью своего электронного ключа 3, в течение 30 секунд, должен на своем этаже отключить предупредительный сигнал, приложив свой ключ к считывателю 9. В этом случае сигнал тревоги на этажную сирену 8, на подъездный блок 11 и во внешние цепи не поступит, а холл этажа будет поставлен на охрану.

Если жилец при выходе из холла не закроет за собой дверь, то этажный блок 4 (1...n) сформирует сигнал выхода из холла и на заданное алгоритмом работы время снимает этот холл с охраны. Также этажным блоком 4 (1...n) будет сформирован на этаже тональный звуковой сигнал открытого состояния двери холла, который поступает на звуковой излучатель 7, предупреждая жильцов этажа о необходимости закрыть дверь. Информация о снятии холла с охраны передается на подъездный блок 11. Если жилец в течение заданного времени вернется обратно в холл и закроет дверь, то событие выхода из холла

этажным блоком 4 (1...n) считается завершенным и холл ставится на охрану. Если жилец в течение заданного времени в холл этажа не вернется, (дверь холла остается открытой), то этажный блок 4 (1...n) сформирует сигнал открытого состояния двери и по ствольной кабельной сети передаст его на подъездный блок 11. С подъездного блока 11 сигнал открытого состояния двери холла поступит на информационную панель 12, а при необходимости и во внешние линии. Этаж холла будет поставлен на охрану только после закрытия двери холла.

Если жилец подъезда нарушит «правильную» последовательность своих действий (например, войдет в холл этажа по истечении заданного времени после входа в подъезд, или войдет в подъезд вместе с другим жильцом, то есть по чужому ключу), то при входе жильца в свой холл, этажный блок 4 (1...n), на время 30 секунд, сформирует предупредительный звуковой сигнал на этаже и подаст этот сигнал на звуковой излучатель 7. Жилец, с помощью своего электронного ключа 3, приложив его к считывателю 9 электронного ключа на своем этаже, должен отключить предупредительный сигнал, который в этом случае на подъездный блок 11 и во внешние цепи не поступит.

На случай чрезвычайных ситуаций, на этажных контрольно-коммутационных блоках 4 (1...n) имеется кнопка 10 «безусловной тревоги», после нажатия на которую, сигнал тревоги поступает на подъездный контрольный блок 11 и в случае необходимости во внешние цепи.

Этажный контрольно-коммутационный блок 4 (1...n) постоянно осуществляет контроль линий квартирных устройств переговорной связи и в случае появления на одной из них сигнала вызова из квартиры, формирует сигнал вызова к консьержу и соединяет пульт консьержа 13 с этой квартирой для осуществления двухсторонней связи жильца с консьержем.

Этажный контрольно-коммутационный блок 4 (1...n) имеет возможность по сигналу от консьержа включать/выключать видеокамеру, установленную на этаже.

Подъездный контрольный блок 11 постоянно осуществляет контроль целостности линий ствольной кабельной сети и этажных контрольно-коммутационных блоков 4 (1...n) и, в случае обнаружения их неисправности, выдает сигнал тревоги на информационную панель 12 и во внешние линии.

Этажный контрольно-коммутационный блок 4 (1...n) выполнен на микроконтроллере с элементами коммутации входных и выходных цепей, к которым подключены внешние стандартные этажные датчики и устройства.

Подъездный контрольный блок 11 выполнен на микроконтроллере с элементами коммутации входных и выходных цепей. Подъездный контрольный блок 11 обеспечивает передачу входных сигналов от пульта консьержа 13 и блока вызова 2 в ствольную кабельную сеть к этажным блокам 4 (1...n), прием информации от этажных блоков 4 (1...n), обработку этих данных по заданному алгоритму и передачу необходимой информации на внешние устройства. Подъездный контрольный блок 11 постоянно осуществляет контроль целостности линий ствольной кабельной сети и этажных контрольно-коммутационных блоков 4 (1...n) и, в случае обнаружения их неисправности, выдает сигнал тревоги на информационную панель 12 и во внешние линии.

В состав подъездного блока 11 входит источник бесперебойного питания, от которого осуществляется питание всех блоков переговорно-замочного устройства.

Применение предложенного устройства позволяет предотвратить несанкционированный доступ посторонних лиц в этажные помещения подъезда, создав дополнительный охранный заслон перед квартирами.

Claims (1)

1. Переговорно-замочное устройство входной двери здания, содержащее электромагнитный замок, блок вызова, устройства переговорной связи с дистанционным управлением замком и ключ, отличающееся тем, что на каждом этаже здания установлен контрольно-коммутационный блок, к которому подключены устройства переговорной связи, геркон двери холла, объемный датчик помещения холла, звуковой излучатель, сирена, считыватель электронного ключа, а выходы всех контрольно-коммутационных блоков через ствольную кабельную сеть соединены с подъездным контрольным блоком, к которому подключена информационная панель и пульт консьержа, соединенный с блоком вызова и электромагнитным замком.
