Abstract
1. Аэрозольная упаковка, содержащая герметичный корпус с распыляемым веществом, смонтированную в его торцевой части подпружиненную распылительную головку с соплом, каналом и клапаном, и заправочное устройство, отличающаяся тем, что она снабжена трубкой, расположенной внутри корпуса и соединенной в верхней части с распылительной головкой, а заправочное устройство выполнено в виде ниппеля с золотником.2. Упаковка по п.1, отличающаяся тем, что заправочное устройство может быть установлено в любом месте корпуса.
Description
АЭРОЗОЛЬНАЯ УПАКОВКА
Полезная модель относится к упаковочной технике и может быть использована для экспресс-контроля наличия продуктов кислотно-основного и окислительно-восстановительного характера на поверхностях, в частности, для определения целостности емкостей, трубопроводов и агрегатов химических производств, а также объектов хранения и уничтожения химического оружия и компонентов ракетных топлив.
В процессе эксплуатации оборудования химических производств и объектов хранения и уничтожения химического оружия и компонентов ракетных топлив неизбежны случаи нарушения целостности (разгерметизации) емкостей, трубопроводов и агрегатов. Оперативная ликвидация утечки агрессивных агентов позволяет предохранить окружающую среду от возможных загрязнений и предупредить возможность поражения обслуживающего персонала. Для определения места утечки могут быть использованы газоанализаторы или индикаторные бумаги, что является достаточно трудоемким и длительным мероприятием, не позволяющим к тому же контролировать многочисленные труднодоступные участки крупнотоннажных химических производств.
Разрушение стратосферного озона под влиянием фреонов вынудило человечество жестко регламентировать их использование, в том числе, в аэрозольных упаковках.
Наиболее близкой по технической сущности к предложенной является аэрозольная упаковка многократного использования, содержащая корпус с распыляемым веществом, распылительной головкой с соплом и клапаном, установленной в торцевой части корпуса, и заправочным устройством. Упаковку используют для нанесения жидкости на обрабатываемую поверхность. /Авторское свиМКИб B65D 83/14
детельство СССР, №1512868, B65D 83/76, 1989/. Недостатками известного устройства являются использование в качестве рабочего агента фреона и неудобство эксплуатации, обусловленное сложностью заправки корпуса.
Технической задачей предложенной аэрозольной упаковки является обеспечение мгновенной визуализации наличия продуктов кислотно-основного и окислительно-восстановительного характера на поверхностях в местах нарушения герметичности технологических линий химических производств, в том числе на объектах хранения и уничтожения химического оружия и компонентов ракетных топлив, при одновременном снижении вредного воздействия на окружающую среду за счет исключения использования в качестве рабочего агента фреона.

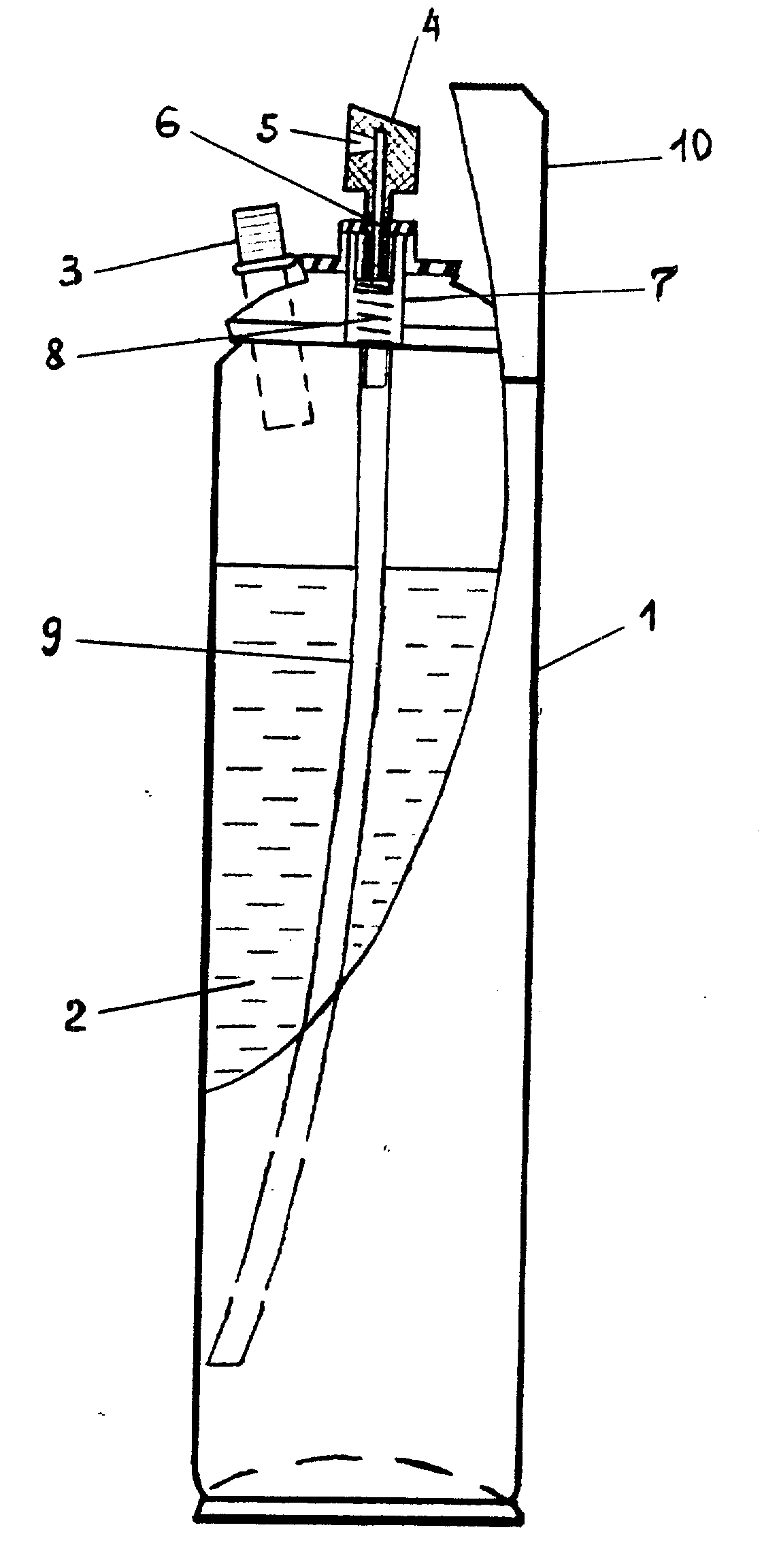

Предложенная аэрозольная упаковка приведена на чертеже.
Аэрозольная упаковка состоит из герметичного корпуса 1 с распыляемым веществом 2, в качестве которого используют индикаторный раствор, заправочным устройством 3, выполненным в виде ниппеля с золотником, и подпружиненной распылительной головкой 4 с соплом 5, каналом 6, клапаном 7 и пружиной 8, установленной в торцевой части корлуса 1 и соединенной с трубкой 9 для подачи распыляемого вещества 2 на вход распылительной головки 4. Для предотвращения случайного нажатия распылительной головки 4 аэрозольная упаковка может быть снабжена колпачком 10, надетым на верхнюю часть корпуса 1. Заправочное устройство 3 выполнено-В виде ниппеля с золотником, в качестве которого используют ниппель легкового автомобиля, и может быть установлено в любом удобном месте корпуса 1.
Аэрозольная упаковка работает следующим образом.
Сопло 5 распылительной головки 4 направляют на исследуемую поверхность, например, трубопровод с агрессивной кислой средой, и с расстояния около 0,5 метра от него кратковременно (1-2 сек) нажимают на головку 4. При этом золотник клапана 7 перемещается, сжимает пружину 8 , и канал 6 сообщает сопло 5 распылительное головки 4 с полостью клапана 7. Находящееся под давлением в герметичном корпусе 1 распыляемое вещество 2 , в качестве которого используют индикаторный раствор, по трубке 9 поступает на вход распылительной головки 4, и распыляемое вещество в виде аэрозоля наносят на исследуемую поверхность. В местах утечек агрессивного агента происходит изменение окраски распыляемого вещества - индикаторного раствора. При полном израсходовании распыляемого вещества аэрозольную упаковку заполняют повторно.
Перед заправкой аэрозольной упаковки распыляемым веществом ее корпус промывают растворителем.
Заправку аэрозольной упаковки производят следующим образом. Золотник заправочного устройства удаляют из ниппеля, и через заправочное устройство 3 медицинским щприцем объемом от 50 до 150 см вводят индикаторный раствор. Заполнение корпуса производят на 1/3-2/3 общего объема. После заправки распыляемого вещества золотник устанавливают в ниппель.
Необходимое для распьшения распыляемого вещества (индикаторного раствора) давление в корпусе аэрозольной упаковки создают с помощью автомобильного насоса или с помощью рессивера автомобиля через заправочное устройство 3. Рабочее давление сжатого воздуха в корпусе составляет 1-4 атм.
Таким образом предложенная аэрозольная упаковка позволяет обеспечить мгновенную визуализацию наличия продуктов кислотно-основного и окислительно-восстановительного характера на поверхностях в местах нарушения герметичности технологических линий химических производств, в том числе на объектах хранения и уничтожения химического оружия и компонентов ракетных топлив, при одновременном снижении вредного воздействия на окружающую
среду за счет исключения использования в качестве рабочего агента фреона и упрощении эксплуатации за счет упрощения заправки корпуса.
Claims (2)
1. Аэрозольная упаковка, содержащая герметичный корпус с распыляемым веществом, смонтированную в его торцевой части подпружиненную распылительную головку с соплом, каналом и клапаном, и заправочное устройство, отличающаяся тем, что она снабжена трубкой, расположенной внутри корпуса и соединенной в верхней части с распылительной головкой, а заправочное устройство выполнено в виде ниппеля с золотником.
2. Упаковка по п.1, отличающаяся тем, что заправочное устройство может быть установлено в любом месте корпуса.
