Abstract

Предлагаемая полезная модель относится к полимерной таре для жидких, сыпучих и пастообразных продуктов и направлена на повышение ее герметизации при закрывании съемной крышкой, а также на предотвращение возможного коробления и проваливания одной тары в другую при их стоповке без крышек. Указанный технический результат достигается тем, что полимерная тара содержит цилиндрический корпус с горловиной и съемную крышку. На наружной поверхности крышки по периметру расположен выступ. Внутри выступа образован желоб. На внутренней поверхности желоба со стороны наружной поверхности корпуса выполнен буртик, а на наружной поверхности горловины выполнен прилив трапециевидной формы с угловым выступом с образованием остроконечной или дугообразной кольцевой кромки. При закрывании крышки прилив на горловине взаимодействует с буртиком на желобе с образованием замкового соединения. Внешняя поверхность корпуса снабжена стоповочно-центровочными ребрами, а крышка имеет углубление для размещения днища корпуса вышестоящей тары. 2 з.п. ф-лы, 4 ил.

Description

Полезная модель относится к конструкции тары для жидких, сыпучих и пастообразных продуктов, в частности конструкции банки с крышкой для пресервы, изготовленных литьем под давлением из термопластичных материалов.

Известна полимерная тара (патент РФ №47856 на полезную модель, МПК В65Д 43/10, опубл. 2005.09.10), включающая в себя цилиндрический корпус с горловиной и съемную крышку. На наружной стороне корпуса выполнен прямоугольный или в виде сегмента круга прилив. На крышке образован желоб, на внутренней поверхности которого со стороны, обращенной к наружной поверхности корпуса выполнен выступ. При закрывании крышки выступ взаимодействует с приливом горловины с образованием замкового соединения. К наружной поверхности корпуса по периметру присоединено кольцо, под которым расположены пластины.

Другой пример тары описан в свидетельстве РФ №11184 на полезную модель, согласно которому полимерная тара также содержит цилиндрический корпус с горловиной и съемную крышку. Крышка имеет желоб, на внутренней поверхности которого выполнены два выступа. Первый выступ выполнен в виде прилива, расположенного на поверхности желоба крышки со стороны, обращенной к внутренней поверхности горловины корпуса с возможностью его плотного контакта с корпусом по периметру. Второй выступ выполнен на другой внутренней поверхности желоба со стороны, обращенной к наружной поверхности корпуса. При закрывании крышки второй выступ взаимодействует с буртиком, выполненным по периметру на наружной стороне корпуса у горловины с образованием замкового соединения.

Наиболее близким к совокупности существенных признаков заявляемой полезной модели является техническое решение по свидетельству РФ №12111 на полезную модель по пункту 1 формулы. Оно и взято в качестве прототипа. Согласно описанию полимерная тара содержит цилиндрический корпус с

горловиной, съемную крышку с выступом, расположенным по периметру крышки снаружи корпуса. Крышка имеет углубление на наружной поверхности для размещения днища корпуса вышестоящей тары при ее штабелировании. Горловина с наружной стороны корпуса содержит в радиальном сечении прямоугольный или в виде сегмента круга прилив с уступом. Крышка выполнена с желобом, охватывающим горловину корпуса Выступ на съемной крышке выполнен на внутренней поверхности желоба, со стороны, обращенной к наружной поверхности корпуса. Выступ на съемной крышке взаимодействует при закрывании с уступом прилива горловины с образованием замкового соединения.

Одним из недостатков известных в практике крышек зачастую является то, что они не обеспечивают достаточно надежной герметизации емкости. Поэтому существует возможность утечки содержимого полимерной тары. Еще одним недостатком является возможность коробления корпусов тары при их столовке на рабочем месте при изготовлении. Корпус тары падает на конвейер машины теплым, цикл изготовления 4-х изделий составляет несколько секунд. За это время нужно проверить качество изделий и успеть уложить их в стопку, чтобы они не проваливались друг в друга. Если некачественно осуществить столовку корпуса, он начинает коробиться и уже не ложится при остывании на плоскую поверхность ровно.

Технический результат предлагаемой полезной модели состоит в полной герметизации тары при закрывании съемной крышки, а также в предотвращении коробления тары при ее стоповке на рабочем месте.

Достигается это тем, что предлагаемая в качестве полезной модели полимерная тара, как и прототип, содержит преимущественно цилиндрический корпус с горловиной и съемную крышку. Горловина на наружной поверхности корпуса в радиальном направлении содержит прилив. Крышка имеет углубление на наружной поверхности для размещения днища корпуса вышестоящей тары при штабелировании. Крышка выполнена с желобом, охватывающим горловину корпуса. На внутренней поверхности желоба со стороны, обращенной к наружной поверхности корпуса, выполнен буртик. При закрывании крышки буртик взаимодействует с выступом прилива горловины с образованием замкового соединения. В отличии от прототипа прилив горловины в радиальном сечении выполнен трапециевидным, имеющим угловой выступ с

остроконечной или дугообразной кольцевой кромкой, которая создает дополнительный уплотняющий эффект по отношению к крышке. Отсутствие коробления изделий при их стоповке без крышек обеспечивается наличием на корпусе в осевом направлении стоповочно-центровочных ребер. Данные отличия выполнены в целом в соответствии с отличительной частью п.1 формулы полезной модели, а дополнительные отличительные признаки изложены в зависимых пунктах.

Полезная модель поясняется чертежами.

На Фиг.1 - показан общий вид корпуса с крышкой в закрытом и открытом состояниях.

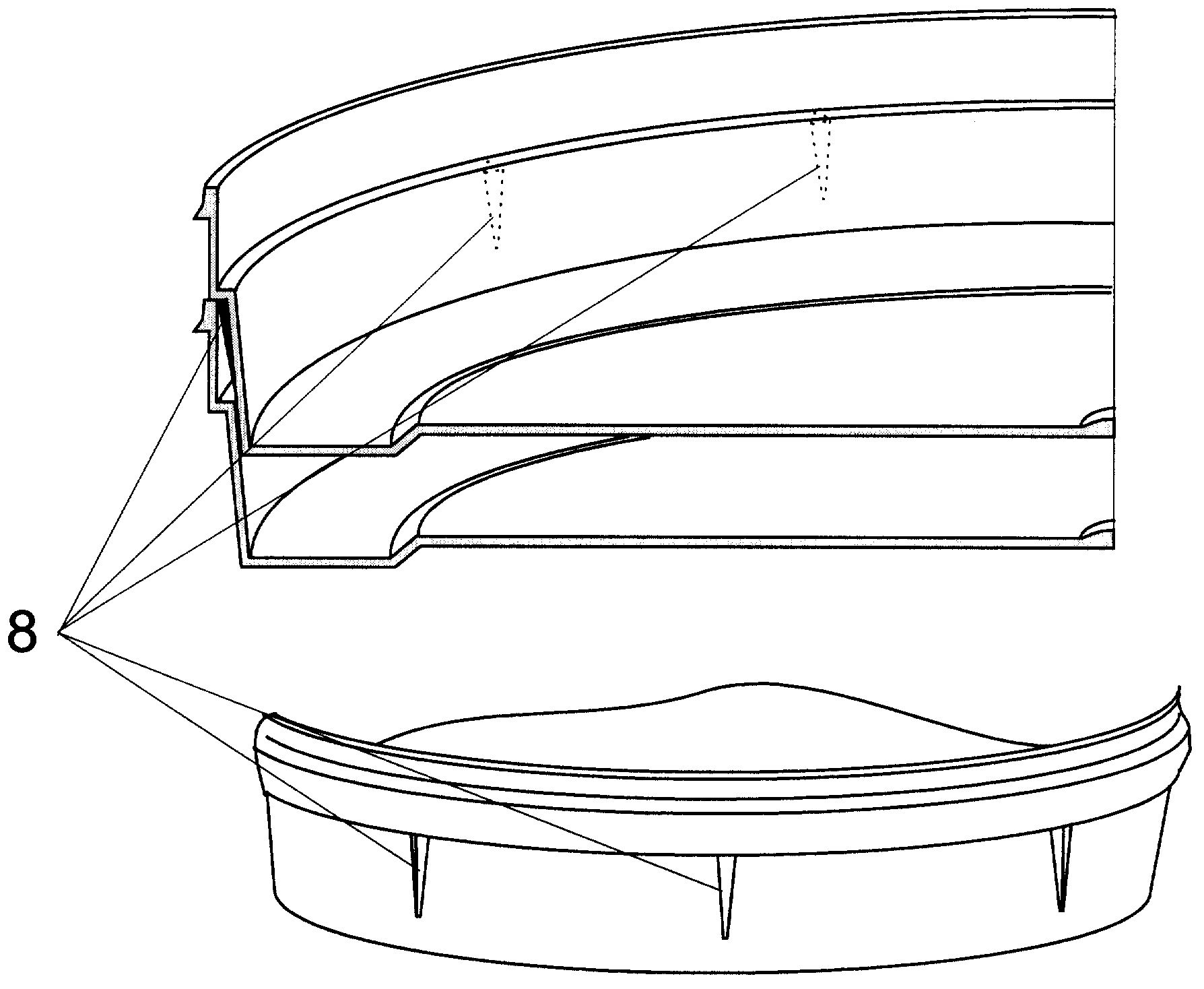

Фиг.2 - представляет стоповку банок с помощью стоповочно-центровочных ребер.

Фиг.3 - представляет продольное осевое сечение соединения корпуса с крышкой.

Фиг.4 - представляет продольное осевое сечение прилива горловины корпуса.

Полимерная тара для жидких и пастообразных продуктов содержит цилиндрический корпус 1 со стоповочно-центровочными ребрами 8, горловину 2 и съемную крышку 3 с выступом 11, внутри которого расположен желоб 6. Горловина 2 с наружной стороны корпуса 1 содержит трапециевидный прилив 4 с угловым выступом 5 с образованием остроконечной или дугообразной кольцевой кромки 10. Предпочтительный радиальный размер трапециевидного прилива 0,9-1,3 мм, а осевой 2,6 мм. Угол, образуемый сторонами углового выступа 5 составляет 50°-60°^, а угол, образуемый боковой поверхностью прилива 4 и стороной углового выступа 5 составляет 145°-160°. Желоб 6 крышки 3 охватывает горловину 2 корпуса. На внутренней поверхности желоба 6, со стороны, обращенной к наружной поверхности корпуса 1, выполнен буртик 7. На внешней поверхности крышки 3 для размещения днища корпуса вышестоящей тары при ее штабелировании выполнено углубление 9. Профиль углубления 9 крышки 3 соответствует профилю дна корпуса.

При закрывании тары съемная крышка 3 с желобом 6 надевается на горловину 2 корпуса 1, обеспечивая плотный контакт горловины 2 и желоба 6. Фиксация крышки 3 в закрытом состоянии обеспечивается за счет захождения буртика 7 за выступ 5 прилива 4 с остроконечной или дугообразной кольцевой кромкой 10. Когда крышка надевается плотно до конца указанный буртик 7 располагается

ниже углового выступа 5, при этом остроконечная или дугообразная кольцевая кромка 10 несколько вжимается в материал крышки и создает дополнительный уплотняющий эффект, благодаря чему крышка не может быть снята без приложения определенного усилия. На корпусе 1 выполнены стоповочно-центровочные ребра 8. При стоповке баночек без крышек за счет этих ребер корпус последующий вставляется в корпус предыдущий, не проваливаясь в него, строго параллельно поверхности столовки. Высоту ребер 8 выбирают такой, чтобы можно было обеспечить надежную опору при стоповке баночек без крышек, преимущественно она составляет 8-9 мм.

Claims (3)

1. Полимерная тара для жидких, сыпучих и пастообразных продуктов, содержащая преимущественно цилиндрический корпус с горловиной, на наружной поверхности которой по периметру выполнен прилив, съемную крышку с выступом, расположенным по периметру крышки снаружи корпуса, и имеющую углубление на наружной поверхности для размещения днища корпуса вышестоящей тары при ее штабелировании, внутри выступа образован желоб, на внутренней поверхности которого со стороны, обращенной к наружной поверхности корпуса, выполнен буртик с возможностью взаимодействия с приливом горловины с образованием замкового соединения при закрывании крышки, отличающаяся тем, что прилив выполнен трапециевидным с угловым выступом с образованием остроконечной или дугообразной кольцевой кромки и наличием на поверхности корпуса стоповочно-центровочных ребер.

2. Полимерная тара по п.1, отличающаяся тем, что прилив горловины имеет в радиальном направлении 0,9-1,3 мм, а в осевом 2,6 мм.

3. Полимерная тара по п.1, отличающаяся тем, что угол, образуемый сторонами углового выступа прилива горловины составляет 50-60, а угол образуемый боковой поверхностью прилива горловины и стороной углового выступа составляет 145-160°.
