Abstract

1. Устройство для сбора нефтяного загрязнения с поверхности водоемов, включающее подвешиваемый резервуар с кольцевым ограничительным элементом в его верхнем конце, служащим посадочным местом для обратного клапана, и обратный клапан, отличающееся тем, что клапан выполнен плавучим с выпуклой верхней поверхностью.2. Устройство по п. 1, отличающееся тем, что нижний конец резервуара заужен для присоединения груза, рукава и шланга.3. Устройство по п.1 или 2, отличающееся тем, что клапан имеет поверхность в форме полусферы или шара.

Description

:УСТРОЙСТВО ДЛЯ СБОРА НЕФТЯНОГО ЗАГРЯЗНЕНИЯ

С ПОВЕРХНОСТИ ВОДОЕМОВ.

: . .Пшеничный Б.П.

Нефть и нефтепродукты являются ОДНРШИ из основных загрязни елей водоемов. Попадая в воду в результате утечек, разливов, аварий и друп-ши путями, нефть и нефтепродукты растекаются по поверхности Еодоемов, покрывая большие акватории тонкой, поверхностной пленкой. Нефтяная пленка слаборазрушшла и быстро смыкается при нарушении ее целостности.

Для борьбы с нефтяньв/1 загрязнением, попавшим в водоем и обргг овавшим таг/1 нефтяную пленку, применяются различного рода плззучие за:граждения (боны), препятствующие растеканию нефти, спещ апьные сула -нефтесборш 1ки и различные устройства, собираюш 1е нефть - ср в/меры.

Аналогом предлагаемого устройства для сбора нефтяного загрязнения о поверхности водоемов может служить- устройство Рейнверфта, представляющее собой плавучую воронку, погруженную под воду, из которш насосом выкачивается вода (Не ль сон-Смит, Нефть и экология моря . 313Д-ЕО Прогресс, Москва, 1977, стр.2Е8, рис.9-ЗА). Наиболее близко устройство, представляющее собой погруженную в воду трубу с кшапв ом ( плаваюшрз в воде на поплавке, работающее при волнении (Авт.свадет. 1714040,кп.Е 02 В 15/04,1992).

Изобретение относится к охране водной среды . Цель изобретенная расширению возможностей устройства за счет использования его для с6о - 2нефтяного загрязненрш с поверхности водоемов при волненрш как на отк :рытых акваториях, так. и в местах постоянного (вероятного) поступлений/ в водоем (в портах, на нефтебааа :).

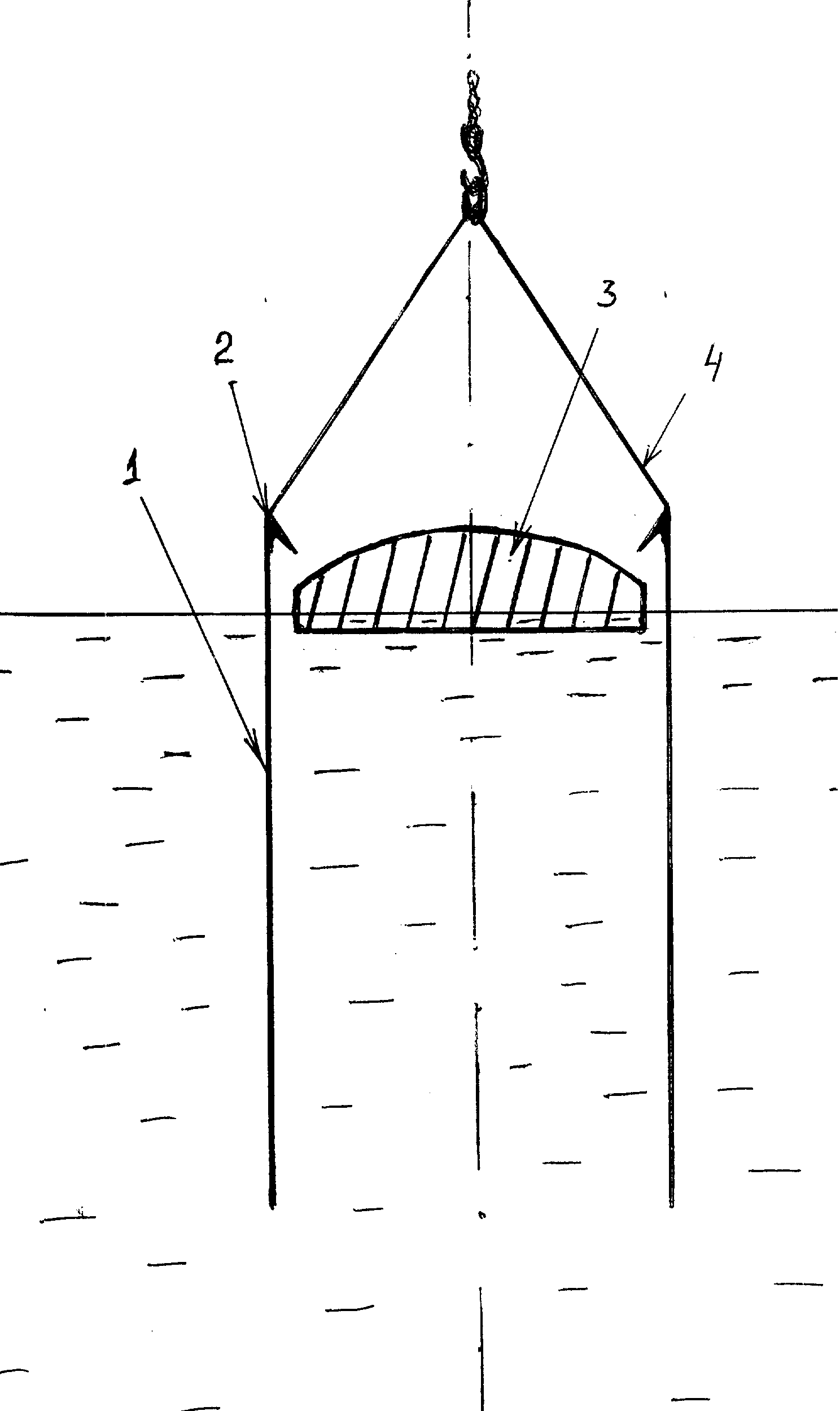

Устройство для сбора нефтяного загрязнения с поверхности водоемов ( Фиг.1) представляет собой резервуар (1), верхний конец которого обо .рудован кольцевые/ огран иительным элементом (2), служасцими посадочным местом для плавучего обратного клапана (3), имеющего выпуг хую поверхность. Нижний конец резервуара может быть заужен и переходить в трубу, на которую креШТтся груз и может крепиться рукав, и.1и шланг. Резервуар опускается в воду на подвеске (4) с неподвижного (относите//бкороли) предмета ( с берега, дебарь адера, платформ/и), или с подвгихяого, плавучего предмета, отслеживающего волны (с поплавка,буя, плав, 1 , ). В первом случае (резервуар неподврзжен), верхний конец резервуара покрывается водой .при прохоадении гребня волны и ока:ЭЫваетсн над поверхностью воды, когда находится в ложбине между волнами. Во втором случае (резервуар движется вместе с плавучим предме.том), резервуар также ..пересекает урез, воды, оказываясь то под водой, то над ее поверхностью (позверхность водоема как бы неподвижна), Работа устройства для сбора нефтяного загрязнешш осуществляется следующим образом (Фиг.2). При волнении в водоеме, когда верхний конец резервуара ( 1). пересекает урев воды , покрытой нефтяной плен крйЛ и оказывается под водой (Фиг.2 а), плавучий клапан (3), прижимается к посадочному месту кольцевого ограничительного элемента (2), закрывает входное отверстие резервуара, и не дает возможности воде ни проникнуть в резервуар, ни вьшиться из него. В этот момент нефтяная пленка на поверхности водоема (над резервуаром), благодаря cmiai молекулярного сцепления, смыкается. Когда устройство , пересекая урез воды, покрытой нефтяной пленкой, оказывается над поверхностью (Фиг.2 б), клапан (3) открывается (падает под тяжестью, собственного веса) и в -резервуар поступает вода вместе с нефтью. Выпуклая поверхность клапана облегчает поступлние нефти в резервуар. В этот момент через нижний конец резервуара выливается часть воды, поступившей внего ранее,- а более легкая нефть оказывается внутри резервуара под клапшюм. В следующий цикл работы, когда резервуар устройства вновь оказывается под водой (Фиг.2 в), нефтяная пленка над ни1/1 (на поверхности водоема) вновь смыкается, а входное отверстиерезервуара опять вакрЫЕается клапаном, не .давая возможности воде и нефтяной пленке ни попасть-в-резервуар, ни вылиться из него. В следующий момент, когда -резервуар вновь переоекает урез воды и оказывается над поверхностью водоема (Ф1П.-2 г), клапан открывается и резервуаром захватывается очередная порция воды с нефтью. В этот момент часть воды снова вылив тся через нижний конец резервуара, а нефть опять попадает в резервуар- (под клапан) и не выливается Р13 него при движении резервуара под воду (Фиг.2 д). -- Таким образом, используя анергию волн, верхний конец резервуара устройства многократно пересекает поверхность водоема, покрытую нефтя ным загрязнением. Более легкая нефть собирается в резервуаре под клапа . --2 X . ,- 3 f HOM и не выливается из него, в то время как, тяжелая, по сравнению с нефтепродуктами, вода, попадающая в резервуар Емеоте с нефтью, выливается через его нижний конец, По прошеотврш определенного временр резервуар устройства заполняется нефтянш загрязнением. Нефть из резервуара 1у1ожет быть откачена насосом через его верхнртй конец. Если к нижнему концу резервуара подсоедршен рукав или шланг, то устройство может быть поднято, а цефть из него через рукав слита в емкость. Рукав илрг шланг могут быть подведены под водой снизу к специальной емкости,, установленной в водоеме. В этом случае устройство может продолжать работать при заполненном нефтью резервуаре. Нефть из него ( по шлангу, или рукаву) будет перетекать в эту емкость, вытесняя из нее воДУ.

Устройство для сбора нефтяного загрязнения может быть также исполь овало для сбора плавающЕ-ж по поверхности водоема загрязняюшдх предметов (плавучёгомусора, использованного сорбента и т.д.). Плавающие- по поверхности водоема предметы, также как и нефть, поступают в резервуар при пересечении им уреза воды и удерживаются под риапаном. Для-Облегчения поступления в резервуар объемных плаваюш предметов, Поверхности плавучего клапана придается более выпуклая форма (полусфера, -inap). о

Claims (3)

1. Устройство для сбора нефтяного загрязнения с поверхности водоемов, включающее подвешиваемый резервуар с кольцевым ограничительным элементом в его верхнем конце, служащим посадочным местом для обратного клапана, и обратный клапан, отличающееся тем, что клапан выполнен плавучим с выпуклой верхней поверхностью.

2. Устройство по п. 1, отличающееся тем, что нижний конец резервуара заужен для присоединения груза, рукава и шланга.

3. Устройство по п.1 или 2, отличающееся тем, что клапан имеет поверхность в форме полусферы или шара.
