RU80931U1 - Зажигательный горн агломерационной машины - Google Patents
Зажигательный горн агломерационной машины Download PDFInfo
- Publication number
- RU80931U1 RU80931U1 RU2008140090/22U RU2008140090U RU80931U1 RU 80931 U1 RU80931 U1 RU 80931U1 RU 2008140090/22 U RU2008140090/22 U RU 2008140090/22U RU 2008140090 U RU2008140090 U RU 2008140090U RU 80931 U1 RU80931 U1 RU 80931U1
- Authority
- RU
- Russia
- Prior art keywords
- incendiary
- hearth
- nozzles
- horn
- burners
- Prior art date
Links
- 238000005054 agglomeration Methods 0.000 title claims description 3
- 230000002776 aggregation Effects 0.000 title claims description 3
- 238000005245 sintering Methods 0.000 abstract description 3
- 239000000446 fuel Substances 0.000 description 3
- 238000002485 combustion reaction Methods 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 239000000203 mixture Substances 0.000 description 1
- 230000008520 organization Effects 0.000 description 1
Landscapes
- Furnace Details (AREA)
Abstract
Полезная модель относится к металлургической промышленности и предназначена для применения в агломерационных и обжиговых машинах имеющих зажигательный горн. Зажигательный горн агломерационной машины содержит газовые горелки установленные на своде, которые на выходе имеют патрубки со сменными насадками, выполненными в виде конусов имеющих вдоль их образующих дополнительные отверстия щелевидного, круглого, иной формы или в их сочетании.
Description
Полезная модель относится к металлургической промышленности и предназначена для применения в агломерационных и обжиговых машинах имеющих зажигательный горн.
Широко известны устройства зажигательных горнов с расположением газовых горелок на его своде, например SU №934175, F27B 21/06, RU №2164651, F27B 21/08. Особенностью известных конструкций зажигательного горна является организация факельного сжигания газа в объеме, или на поверхности свода.
Недостатком таких конструкций являются повышенные потери тепла сжигаемого топлива через стенки и свод горна, где зона максимальных температур на поверхности свода горна снижает интенсивность прогрева и зажигания шихты.
Наиболее близким является решение по патенту RU №2164651 F27B 21/08 «Зажигательный горн агломерационной машины». Зажигательный горн содержит прямоугольный в сечении корпус с рядами горелок, в том числе продольными, расположенными на его своде.
Недостатком данного зажигательного горна является высокотемпературное воздействие факела горелок на футеровку горна.
Техническим результатом является повышение надежности зажигательного горна и производительности агломерационной машины, повышение качества агломерата, снижение удельного расхода топлива.
Технический результат достигается тем то, что горелки на выходе снабжены патрубками со сменными коническими насадками с дополнительными отверстиями щелевидной, круглой, иной формы или в их сочетании. Таким образом, создается зона максимальных температур
горения газа непосредственно на поверхности шихты, а стены и свод горна защищены от прямого воздействия максимальных температур факела.

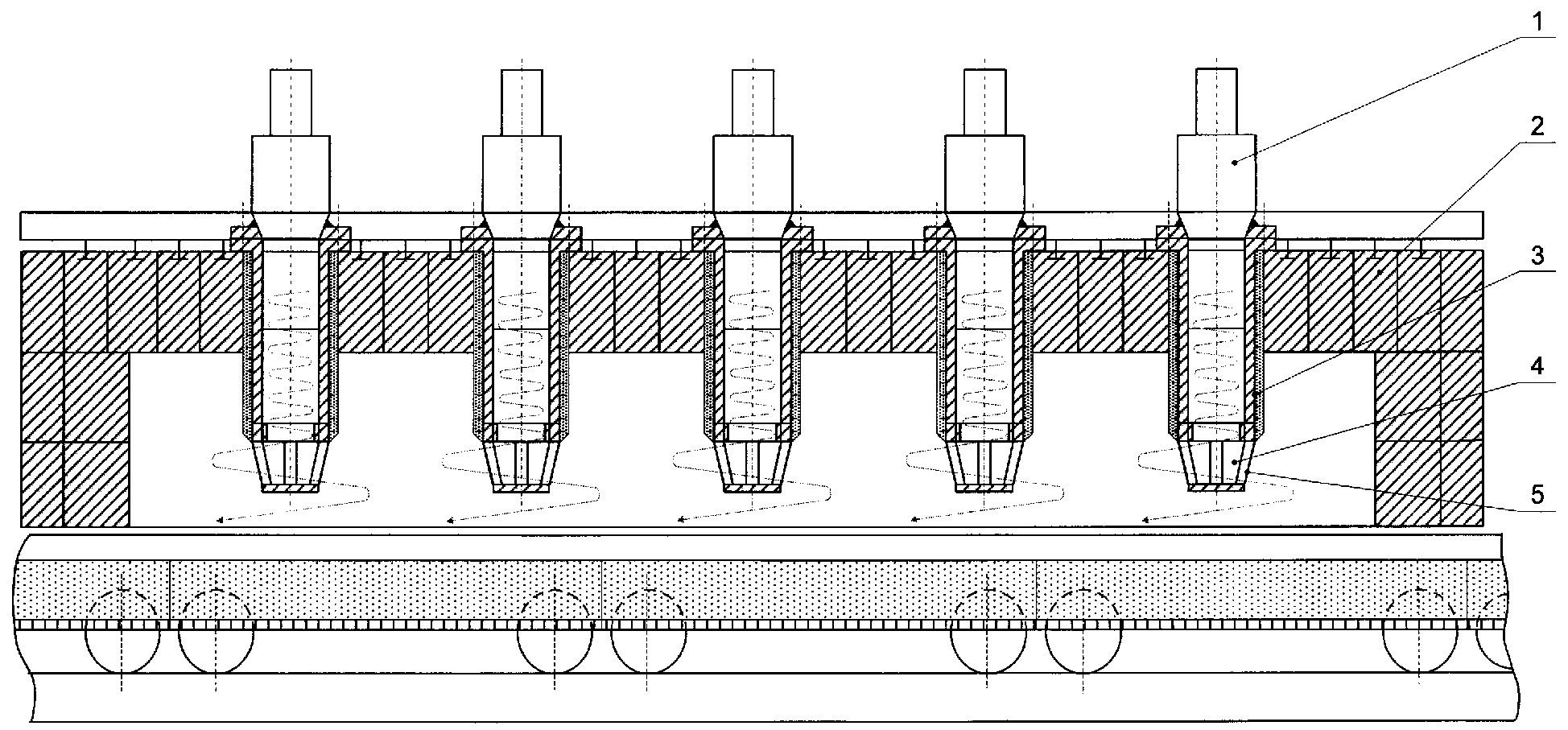

Устройство горна изображено на чертеже в составе агломерационной машины, где газовые горелки 1, размещены на своде 2 горна и имеют патрубки 3 с конусными насадками 4 и с отверстиями 5 на боковой поверхности.
Горн работает следующим образом: топливная смесь через горелки 1, установленные на своде 2 горна по патрубку 3 поступает в насадки 4. Через отверстия 5 в насадках 4 она выходит в закрученном в горизонтальной плоскости потоке, настилается на движущийся слой шихты под горном. Стенки, свод горна и патрубки изолированы от воздействия высоких температур горения газа, что обеспечивают высокую интенсивность теплоотдачи шихте.
Таким образом, предложенное техническое решение позволяет повысить надежность зажигательного горна и производительность агломерационной машины.
Claims (1)
- Зажигательный горн агломерационной машины, содержащий газовые горелки, установленные на своде, отличающийся тем, что горелки на выходе имеют патрубки со сменными насадками, выполненными в виде конусов, имеющих вдоль их образующих дополнительные отверстия щелевидного, круглого, иной формы или в их сочетании.
