TWI802109B - 複合材料、膜材、以及發光裝置 - Google Patents

複合材料、膜材、以及發光裝置 Download PDF

Info

Publication number
TWI802109B
TWI802109B TW110144140A TW110144140A TWI802109B TW I802109 B TWI802109 B TW I802109B TW 110144140 A TW110144140 A TW 110144140A TW 110144140 A TW110144140 A TW 110144140A TW I802109 B TWI802109 B TW I802109B
Authority
TW
Taiwan
Prior art keywords
zinc
titanium
composite material
silane coupling
coupling agent
Prior art date
Application number
TW110144140A
Other languages
English (en)
Other versions
TW202321155A (zh
Inventor
陳相睿
葉翰政
Original Assignee
財團法人工業技術研究院
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by 財團法人工業技術研究院 filed Critical 財團法人工業技術研究院
Priority to TW110144140A priority Critical patent/TWI802109B/zh
Priority to CN202111598555.7A priority patent/CN116178736A/zh
Priority to US17/691,370 priority patent/US12509595B2/en
Application granted granted Critical
Publication of TWI802109B publication Critical patent/TWI802109B/zh
Publication of TW202321155A publication Critical patent/TW202321155A/zh

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/60—Additives non-macromolecular
    • C09D7/61—Additives non-macromolecular inorganic
    • C09D7/62—Additives non-macromolecular inorganic modified by treatment with other compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08G—MACROMOLECULAR COMPOUNDS OBTAINED OTHERWISE THAN BY REACTIONS ONLY INVOLVING UNSATURATED CARBON-TO-CARBON BONDS
    • C08G83/00—Macromolecular compounds not provided for in groups C08G2/00 - C08G81/00
    • C08G83/001—Macromolecular compounds containing organic and inorganic sequences, e.g. organic polymers grafted onto silica
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D7/00—Features of coating compositions, not provided for in group C09D5/00; Processes for incorporating ingredients in coating compositions
    • C09D7/40—Additives
    • C09D7/66—Additives characterised by particle size
    • C09D7/67—Particle size smaller than 100 nm
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F292/00—Macromolecular compounds obtained by polymerising monomers on to inorganic materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J5/00—Manufacture of articles or shaped materials containing macromolecular substances
    • C08J5/18—Manufacture of films or sheets
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10H—INORGANIC LIGHT-EMITTING SEMICONDUCTOR DEVICES HAVING POTENTIAL BARRIERS
    • H10H20/00—Individual inorganic light-emitting semiconductor devices having potential barriers, e.g. light-emitting diodes [LED]
    • H10H20/80—Constructional details
    • H10H20/85—Packages
    • H10H20/855—Optical field-shaping means, e.g. lenses
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2351/00—Characterised by the use of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Derivatives of such polymers
    • C08J2351/10—Characterised by the use of graft polymers in which the grafted component is obtained by reactions only involving carbon-to-carbon unsaturated bonds; Derivatives of such polymers grafted on to inorganic materials
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08J—WORKING-UP; GENERAL PROCESSES OF COMPOUNDING; AFTER-TREATMENT NOT COVERED BY SUBCLASSES C08B, C08C, C08F, C08G or C08H
    • C08J2387/00—Characterised by the use of unspecified macromolecular compounds, obtained otherwise than by polymerisation reactions only involving unsaturated carbon-to-carbon bonds
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10H—INORGANIC LIGHT-EMITTING SEMICONDUCTOR DEVICES HAVING POTENTIAL BARRIERS
    • H10H20/00—Individual inorganic light-emitting semiconductor devices having potential barriers, e.g. light-emitting diodes [LED]
    • H10H20/80—Constructional details
    • H10H20/84—Coatings, e.g. passivation layers or antireflective coatings
    • H—ELECTRICITY
    • H10—SEMICONDUCTOR DEVICES; ELECTRIC SOLID-STATE DEVICES NOT OTHERWISE PROVIDED FOR
    • H10H—INORGANIC LIGHT-EMITTING SEMICONDUCTOR DEVICES HAVING POTENTIAL BARRIERS
    • H10H20/00—Individual inorganic light-emitting semiconductor devices having potential barriers, e.g. light-emitting diodes [LED]
    • H10H20/80—Constructional details
    • H10H20/85—Packages
    • H10H20/852—Encapsulations
    • H10H20/854—Encapsulations characterised by their material, e.g. epoxy or silicone resins
    • Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
    • Y10—TECHNICAL SUBJECTS COVERED BY FORMER USPC
    • Y10T—TECHNICAL SUBJECTS COVERED BY FORMER US CLASSIFICATION
    • Y10T428/00—Stock material or miscellaneous articles
    • Y10T428/29—Coated or structually defined flake, particle, cell, strand, strand portion, rod, filament, macroscopic fiber or mass thereof
    • Y10T428/2982—Particulate matter [e.g., sphere, flake, etc.]
    • Y10T428/2991—Coated
    • Y10T428/2993—Silicic or refractory material containing [e.g., tungsten oxide, glass, cement, etc.]
    • Y10T428/2995—Silane, siloxane or silicone coating

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Organic Chemistry (AREA)
  • Materials Engineering (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Inorganic Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Nanotechnology (AREA)
  • Manufacturing & Machinery (AREA)
  • Luminescent Compositions (AREA)
  • Inorganic Compounds Of Heavy Metals (AREA)
  • Pigments, Carbon Blacks, Or Wood Stains (AREA)
  • Electroluminescent Light Sources (AREA)
  • Led Device Packages (AREA)

Abstract

複合材料包括核心粒子；以及具有雙鍵或環氧基的矽烷耦合劑，接枝至該核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。上述複合材料可與自由基起始劑或交聯劑反應形成膜材，且膜材可用於覆蓋發光裝置的發光單元。

Description

複合材料、膜材、以及發光裝置
本揭露關於膜材，更特別關於膜材中所用的複合材料。
純有機高分子難以達成高折射率。無機鍍膜有高折射率，但其低可撓性與高密度(＞2.5 cm 3)在後續應用上面臨製程上的困難。綜上所述，目前亟需設計新的膜層組成，以兼具有機材料與無機材料的優點，進而應用於高折射率的膜材上。
本揭露一實施例提供之複合材料，包括：核心粒子；以及具有雙鍵或環氧基的矽烷耦合劑，接枝至核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
本揭露一實施例提供之膜材，係由複合材料與自由基起始劑反應而成，其中複合材料包括：核心粒子；以及具有雙鍵的矽烷耦合劑，接枝至核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
本揭露一實施例提供之膜材，係由複合材料與交聯劑反應而成，其中複合材料包括：核心粒子；以及具有環氧基的的矽烷耦合劑，接枝至該核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
本揭露一實施例提供之發光裝置，包括：發光元件；以及上述之膜材，覆蓋發光元件。
本揭露一實施例提供之複合材料，包括：核心粒子；以及具有雙鍵或環氧基的矽烷耦合劑，接枝至核心粒子的表面。核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。若鋅的比例過高，則易產生沉澱析出，且核心粒子不易保持晶體穩定態。若鈦的比例過高，核心粒子容易在反應過程中快速膠化無法使用。
在一實施例中，核心粒子係由鋅源水解形成氧化鋅後，與鈦源進行縮和反應以形成核心粒子。核心粒子主要含有鈦、鋅、與氧如鈦與鋅的氧化物，其表面具有多個羥基。接著取具有雙鍵或環氧基的矽烷偶合劑與核心粒子反應，使矽烷的Si-O-烷基與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與烷基醇，即矽烷偶合劑接枝至核心粒子的表面上。值得注意的是，上述反應僅為形成複合粒子的方法之一而非唯一方法。本技術領域中具有通常知識者自可採用適當的試劑形成上述複合材料。
在一些實施例中，鋅源可為醋酸鋅、高氯酸鋅、或溴化鋅。在一些實施例中，鈦源可為異丙醇鈦、四氯化鈦、或丁醇鈦。
在一些實施例中，核心粒子中鋅與鈦的重量總和與具有雙鍵或環氧基的矽烷耦合劑的重量比為1:0.1至1:3或1:0.1至1:1.5。若矽烷偶合劑的比例過低，則無法成膜。若矽烷耦合劑的比例過高，則形成的膜層之折射率不足(如小於1.7)。
在一些實施例中，核心粒子的平均粒徑為10 nm至80 nm或15 nm至55 nm。若核心粒子的平均粒徑過小，則膜層較無法產生高折率效果。若核心粒子的平均粒徑過大，則膜層穿透度會低於90%無法提升取光效果。
在一些實施例中，具有雙鍵的矽烷耦合劑包括3-三甲氧基矽烷丙烯酸丙酯、3-(三乙氧基矽基)丙基異氰酸、或

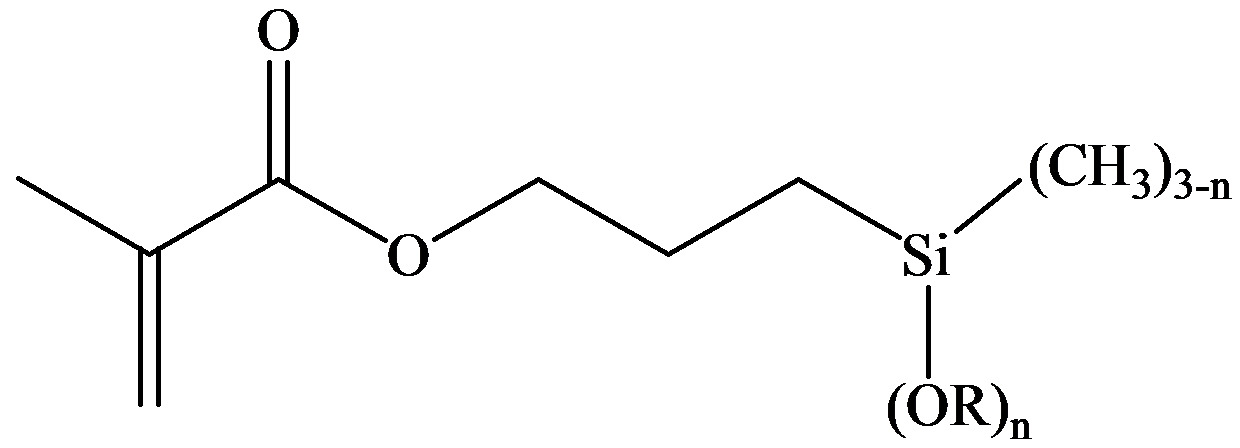

Figure 02_image001
，其中R為甲基或乙基，且n=1-3。在一些實施例中，具有環氧基的矽烷耦合劑包括3-縮水甘油醚氧基丙基三甲氧基矽烷、3-縮水甘油醚氧基丙基三乙氧基矽烷、3-縮水甘油醚氧基丙基甲基二甲氧基矽烷、3-縮水甘油醚氧基丙基甲基二乙氧基矽烷、2-(3,4-環氧環己烷基)乙基三甲氧基矽烷、或2-(3,4-環氧環己烷基)乙基三乙氧基矽烷。
本揭露一實施例提供之膜材，係由複合材料與自由基起始劑反應而成，其中複合材料包括：核心粒子；以及具有雙鍵的矽烷耦合劑，接枝至核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。自由基起始劑的用量可為催化量。舉例來說，複合材料與自由基起始劑的重量比可為1:0.09至1:0.13。自由基起始劑可為熱起始劑或光起始劑，其照光或加熱後可產生自由基使矽烷耦合劑的雙鍵交聯。在一些實施例中，上述膜材的厚度介於4微米至12微米之間或5微米至8微米之間，折射率介於1.7至2.5之間，且穿透度介於90%至100%之間。若膜材的厚度過小，則無法有效保護其覆蓋的元件。若折射率過小，則無法避免在覆蓋高折射率的元件時，因折射率的差異而造成的光損耗。若膜材的穿透度過低，則不適於作為透光的保護層(如覆蓋發光裝置的保護層)。
本揭露一實施例提供之膜材，係由複合材料與交聯劑反應而成，其中複合材料包括：核心粒子；以及具有環氧基的的矽烷耦合劑，接枝至該核心粒子的表面，其中核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。交聯劑可使矽烷耦合劑的環氧基開環，以達交聯效果。在一些實施例中，複合材料與交聯劑的重量比為1:0.09至1:0.13之間。若交聯劑的用量過低，在反應過程中無法合成設計之結構。若交聯劑的用量過高，則會大幅降低折射率。在一些實施例中，交聯劑係C 2-C 6之胺化合物、C 2-C 6之醇化合物、或C 2-C 6之酸化合物。在一些實施例中，交聯劑係HO-(CH 2) n-NH 2，且n為2到4。在一些實施例中，上述膜材的厚度介於4微米至12微米之間或5微米至8微米之間，折射率介於1.7至2.5之間，且穿透度介於90%至100%之間。若膜材的厚度過小，則無法有效保護其覆蓋的元件。若折射率過小，則無法避免在覆蓋高折射率的元件時，因折射率的差異而造成的光損耗。若膜材的穿透度過低，則不適於作為透光的保護層(如覆蓋發光元件的保護層)。
本揭露一實施例提供之發光裝置，包括：發光元件；以及上述之膜材，覆蓋發光元件。由於本揭露實施例的膜材具有足夠的厚度、折射率、與透光度，因此可有效保護發光元件。在一些實施例中，發光元件可為發光二極體，比如有機發光二極體和無機發光二極體或其他合適的發光二極體。由於發光元件的材料折射率一般大於2，若覆蓋發光元件的膜材之折射率過小(比如小於1.7)，則折射率差異會造成光損耗。值得注意的是，雖然本揭露的膜材主要應用於保護發光裝置中的發光元件，但應理解膜材亦可用保護發光單元以外的其他單元，而不限於發光裝置。
綜上所述，本揭露的有機-無機複合材料可同時包含有機分子輕量、可撓曲、高耐衝擊性、與製程方便，以及無機材料高折射率(n=2.0~2.5)、高耐化性、與高耐熱性等優點。透過複合材料設計，可經由表面官能基的修飾改質調控折射率並維持高穿透度。簡言之，本揭露提供的材料組成在薄膜上具高穿透與高折射率，且具有一定膜厚以達保護元件的效果。
為讓本揭露之上述內容和其他目的、特徵、和優點能更明顯易懂，下文特舉出較佳實施例，並配合所附圖式，作詳細說明如下： [實施例]
在以下實施例中，膜材的穿透度的量測以紫外線/可見光分光光譜儀為量測機台，波段定義550nm為基準點所得之數值，折射率的量測以薄膜分析儀(N & K analyze)為量測機台。粒徑量測: 多檢體奈米粒徑量測系統(Otsuka nanoSAQLA)，量測範圍：0.6nm～10µm，精確度: ±2%以內。
實施例1 取5 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入10 g的異丙醇鈦與0.25 g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1: 0.6。之後添加0.9 g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質。核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:1.25，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面，其粒徑平均為53.1nm。接著將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為8微米，折射率為1.8，且穿透度為93.4%。
實施例2 取5 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入10 g的異丙醇鈦與0.25 g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1: 0.6。之後添加0.3 g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質。核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:0.42，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面，其平均粒徑為35.1nm。接著將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為6微米，折射率為1.9，且穿透度為93.8%。
實施例3 取5 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入10 g的異丙醇鈦與0.25 g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1: 0.6。之後添加0.15 g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質。核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:0.2，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面，其粒徑平均為28.9nm。接著將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為5微米，折射率為2.23，且穿透度為96.7%。
由實施例1至3可知，矽烷耦合劑越多(即複合粒子的有機比例越高)，則膜材的折射率越低，但膜材厚度越大。
實施例4 取4 g的醋酸鋅、20 g的異丙醇、與1.4g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入11 g的異丙醇鈦與0.275g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1:0.87。之後添加0.15g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質。核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:0.23，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面，其粒徑平均為45.8nm。接著將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為6微米，折射率為1.95，且穿透度為96.2%。
實施例5 取6 g的醋酸鋅、20 g的異丙醇、與1.6 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入9 g的異丙醇鈦與0.21 g的異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1:0.48。之後添加0.15 g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質，其核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:0.19，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面，其粒徑平均為27.8nm。接著將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為7微米，折射率為1.82，且穿透度為94.9%。
比較例1 取10 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入5 g的異丙醇鈦與0.20g異戊二酮，在80℃下反應，鋅與鈦的重量比例為1: 0.15。一開始反應即固化無法攪拌。由上述可知，鋅的比例過高即無法形成核心粒子。
比較例2 取3 g的醋酸鋅、20 g的異丙醇、與1.2 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入12 g的異丙醇鈦與0.30 g異戊二酮，在80℃下反應，鋅與鈦的重量比例為1:1.2。反應過程中即沉澱析出固體。由上述可知，鈦的比例過高即無法形成核心粒子。
比較例3 取5 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入10 g的異丙醇鈦與0.25 g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1:0.6。將上述溶液旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘，但碎裂而無法成膜。由比較例3可知，無矽烷耦合劑改質的核心粒子無法成膜。
比較例4 取5 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入10 g的異丙醇鈦與0.25 g異戊二酮，在80℃下反應8小時以形成核心粒子，其含有鈦與鋅的氧化物，且鋅與鈦的重量比例為1:0.6。之後添加3 g的3-縮水甘油醚氧基丙基三甲氧基矽烷進行表面改質，使矽烷的Si-O-CH 3與核心粒子表面的-OH反應形成Zn/Ti-O-Si鍵與甲醇，即矽烷接枝至核心粒子表面。核心粒子中鋅與鈦的重量總和與3-縮水甘油醚氧基丙基三甲氧基矽烷之重量比例為1:4.2。接著將上述溶液以形成塗料，旋轉塗佈於玻璃上。以80℃烘烤5分鐘後，再加熱至150℃烘烤5分鐘以形成膜材。膜材的厚度為15微米，折射率為1.52，且穿透度為92.2%。由比較例4可知，矽烷耦合劑過多則膜材折射率不足。
比較例5 取15 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺加熱至80℃溶解後反應8小時以形成核心粒子，其含有鋅的氧化物。將上述溶液旋轉塗佈於玻璃上。以80℃烘烤去除溶劑後，再加熱至150℃烘烤5分鐘形成膜材。膜材的厚度小於5微米，折射率為1.6，且穿透度為＞97%。由比較例5可知，無矽烷耦合劑改質的氧化鋅核心粒子所形成的膜材折射率與厚度不足。
比較例6 取15 g的異丙醇鈦、0.3 g的異戊二酮、20 g的乙醇、與1.9 g的乙醇胺升溫至80℃反應8小時以形成核心粒子，其含有鈦的氧化物。將上述溶液旋轉塗佈於玻璃上。以80℃烘烤去除溶劑後，再加熱至150℃烘烤5分鐘，其為白色粉狀無法成膜。由比較例6可知，無矽烷耦合劑改質的氧化鈦核心粒子無法成膜。
比較例7 取7 g的醋酸鋅、20 g的異丙醇、與1.9 g的乙醇胺，加熱至80℃溶解後反應5分鐘。接著加入8 g的異丙醇鈦與0.22 g異戊二酮，在80℃下反應，鋅與鈦的重量比例為1: 0.36。反應過程中即沉澱析出固體。由上述可知，鋅的比例過高即無法形成核心粒子。
雖然本揭露已以數個較佳實施例揭露如上，然其並非用以限定本揭露，任何所屬技術領域中具有通常知識者，在不脫離本揭露之精神和範圍內，當可作任意之更動與潤飾，因此本揭露之保護範圍當視後附之申請專利範圍所界定者為準。
無。

Claims (15)

  1. 一種複合材料，包括： 一核心粒子；以及 一具有雙鍵或環氧基的矽烷耦合劑，接枝至該核心粒子的表面， 其中該核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
  2. 如請求項1之複合材料，其中該核心粒子中鋅與鈦的重量總和與該具有雙鍵或環氧基的矽烷耦合劑的重量比為1:0.1至1:3。
  3. 如請求項1之複合材料，其中該核心粒子的平均粒徑為10 nm至80 nm。
  4. 如請求項1之複合材料，其中該具有雙鍵的矽烷耦合劑包括3-三甲氧基矽烷丙烯酸丙酯、3-(三乙氧基矽基)丙基異氰酸、或
    Figure 03_image001
    ，其中R為甲基或乙基，且n=1-3。
  5. 如請求項1之複合材料，其中該具有環氧基的矽烷耦合劑包括3-縮水甘油醚氧基丙基三甲氧基矽烷、3-縮水甘油醚氧基丙基三乙氧基矽烷、3-縮水甘油醚氧基丙基甲基二甲氧基矽烷、3-縮水甘油醚氧基丙基甲基二乙氧基矽烷、2-(3,4-環氧環己烷基)乙基三甲氧基矽烷、或2-(3,4-環氧環己烷基)乙基三乙氧基矽烷。
  6. 一種膜材，係由一複合材料與一自由基起始劑反應而成，其中該複合材料包括： 一核心粒子；以及 一具有雙鍵的矽烷耦合劑，接枝至該核心粒子的表面； 其中該核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
  7. 如請求項6之膜材，其中該具有雙鍵的矽烷耦合劑包括3-三甲氧基矽烷丙烯酸丙酯、3-(三乙氧基矽基)丙基異氰酸、或
    Figure 03_image001
    ，其中R為甲基或乙基，且n=1-3。
  8. 如請求項6之膜材，具有厚度介於4微米至12微米之間，折射率介於1.7至2.5之間，且穿透度介於90%至100%之間。
  9. 一種膜材，係由一複合材料與一交聯劑反應而成，其中該複合材料包括： 一核心粒子；以及 一具有環氧基的的矽烷耦合劑，接枝至該核心粒子的表面； 其中該核心粒子包括鋅與鈦的氧化物，且鋅與鈦的重量比為1:0.4至1:0.9。
  10. 如請求項9之膜材，其中該具有環氧基的矽烷耦合劑包括3-縮水甘油醚氧基丙基三甲氧基矽烷、3-縮水甘油醚氧基丙基三乙氧基矽烷、3-縮水甘油醚氧基丙基甲基二甲氧基矽烷、3-縮水甘油醚氧基丙基甲基二乙氧基矽烷、2-(3,4-環氧環己烷基)乙基三甲氧基矽烷、或2-(3,4-環氧環己烷基)乙基三乙氧基矽烷。
  11. 如請求項9之膜材，其中該複合材料與該交聯劑的重量比為1:0.09至1:0.13之間。
  12. 如請求項9之膜材，其中該交聯劑係C 2-C 6之胺化合物、C 2-C 6之醇化合物、或C 2-C 6之酸化合物。
  13. 如請求項9之膜材，其中該交聯劑係HO-(CH 2) n-NH 2，且n為2到4。
  14. 如請求項9之膜材，具有厚度介於4微米至12微米之間，折射率介於1.7至2.5之間，且穿透度介於90%至100%之間。
  15. 一種發光裝置，包括： 一發光元件；以及 請求項6或9之膜材，覆蓋該發光元件。
TW110144140A 2021-11-26 2021-11-26 複合材料、膜材、以及發光裝置 TWI802109B (zh)

Priority Applications (3)

Application Number Priority Date Filing Date Title
TW110144140A TWI802109B (zh) 2021-11-26 2021-11-26 複合材料、膜材、以及發光裝置
CN202111598555.7A CN116178736A (zh) 2021-11-26 2021-12-24 复合材料、膜材、以及发光装置
US17/691,370 US12509595B2 (en) 2021-11-26 2022-03-10 Composite material comprising an oxide of zinc and titanium, film and light-emitting device

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
TW110144140A TWI802109B (zh) 2021-11-26 2021-11-26 複合材料、膜材、以及發光裝置

Publications (2)

Publication Number Publication Date
TWI802109B true TWI802109B (zh) 2023-05-11
TW202321155A TW202321155A (zh) 2023-06-01

Family

ID=86446708

Family Applications (1)

Application Number Title Priority Date Filing Date
TW110144140A TWI802109B (zh) 2021-11-26 2021-11-26 複合材料、膜材、以及發光裝置

Country Status (3)

Country Link
US (1) US12509595B2 (zh)
CN (1) CN116178736A (zh)
TW (1) TWI802109B (zh)

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN118813145B (zh) * 2024-09-14 2025-04-04 浙江祥邦永晟新能源有限公司 一种防迁移转光胶膜及其制备方法、光伏组件

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI225881B (en) * 2001-12-18 2005-01-01 Jsr Corp Particle, composition and protecting membrane
CN101001924A (zh) * 2004-09-23 2007-07-18 德古萨股份公司 表面改性过的锌钛混合氧化物
CN104016361A (zh) * 2014-05-16 2014-09-03 三棵树涂料股份有限公司 两亲性纳米颗粒的制备方法及其在制备Pickering乳液中的应用
CN107583469A (zh) * 2017-11-01 2018-01-16 天津工业大学 含氨基改性纳米粒子的聚酰胺复合纳滤膜的制备方法
CN111704748A (zh) * 2020-06-29 2020-09-25 上海中镭新材料科技有限公司 一种改性纳米氧化物粒子、其制备方法和包含其的免喷涂聚酰胺材料

Family Cites Families (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ATE445568T1 (de) * 2000-03-29 2009-10-15 Evonik Degussa Gmbh Dotiertes titandioxid
EP1330669A4 (en) 2000-10-06 2005-11-09 Ngimat Co OPTICAL WAVEGUIDES AND OPTICAL SUBSYSTEMS INTEGRATED ON A CHIP
KR20090049518A (ko) 2007-11-13 2009-05-18 주식회사 엘지화학 반사방지 코팅 조성물 및 이것을 이용하여 제조된 반사방지필름
JP5422393B2 (ja) 2007-12-17 2014-02-19 三井化学株式会社 重合性組成物、該重合性組成物から得られる透明部材およびその用途
CN101798183A (zh) * 2010-04-09 2010-08-11 上海交通大学 掺铝氧化锌薄膜的制备方法
EP2563826A2 (en) 2010-04-29 2013-03-06 Battelle Memorial Institute High refractive index composition
EP3190083B1 (en) 2010-10-27 2020-08-26 Pixelligent Technologies, LLC Synthesis, capping and dispersion of nanocrystals
JP5741811B2 (ja) 2011-02-23 2015-07-01 三菱マテリアル株式会社 発光素子向け増反射透明膜用組成物、発光素子、および発光素子の製造方法
US20140147684A1 (en) 2012-11-26 2014-05-29 Korea Institute Of Science And Technology Gas barrier film and method of preparing the same
US10033014B2 (en) 2013-03-15 2018-07-24 Pixelligent Technologies Llc. Advanced light extraction structure
CN104018381A (zh) 2014-06-10 2014-09-03 无锡通用钢绳有限公司 一种机械式钢丝绳插接装置
KR20170068550A (ko) * 2014-10-16 2017-06-19 스미토모 오사카 세멘토 가부시키가이샤 표면 수식 금속 산화물 입자 분산액 및 그 제조 방법, 표면 수식 금속 산화물 입자-실리콘 수지 복합 조성물, 표면 수식 금속 산화물 입자-실리콘 수지 복합체, 광학 부재, 및 발광 장치
CN104478231B (zh) * 2014-11-20 2016-08-24 南阳理工学院 一种防紫外光TiO2膜的制备方法
CN107583489B (zh) 2017-10-31 2023-05-30 东方电气集团东方锅炉股份有限公司 一种高效脱硝喷氨混合装置
TWI645022B (zh) 2018-02-13 2018-12-21 國立高雄大學 應用於量子點發光二極體之高折射率有機無機混成膠及其製備方法
CN112105588A (zh) 2018-04-19 2020-12-18 佳殿玻璃有限公司 耐划伤和耐磨玻璃
CN112876896B (zh) * 2021-01-26 2022-05-17 苏州中来光伏新材股份有限公司 一种稀土金属有机络合物包裹的氧化锌钛纳米溶胶及其制备方法

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
TWI225881B (en) * 2001-12-18 2005-01-01 Jsr Corp Particle, composition and protecting membrane
CN101001924A (zh) * 2004-09-23 2007-07-18 德古萨股份公司 表面改性过的锌钛混合氧化物
CN104016361A (zh) * 2014-05-16 2014-09-03 三棵树涂料股份有限公司 两亲性纳米颗粒的制备方法及其在制备Pickering乳液中的应用
CN107583469A (zh) * 2017-11-01 2018-01-16 天津工业大学 含氨基改性纳米粒子的聚酰胺复合纳滤膜的制备方法
CN111704748A (zh) * 2020-06-29 2020-09-25 上海中镭新材料科技有限公司 一种改性纳米氧化物粒子、其制备方法和包含其的免喷涂聚酰胺材料

Also Published As

Publication number Publication date
US20230170450A1 (en) 2023-06-01
CN116178736A (zh) 2023-05-30
TW202321155A (zh) 2023-06-01
US12509595B2 (en) 2025-12-30

Similar Documents

Publication Publication Date Title
US4799963A (en) Optically transparent UV-protective coatings
JP2017525834A5 (zh)
WO2002002676A1 (en) Transparent laminate, plastic lens for eyeglass and primer composition
EP0667880A1 (en) Epoxysilane coating compositions
WO2010134464A1 (ja) コーティング組成物および光学物品
CN104781300B (zh) 水性组合物和硬涂层
KR20110089831A (ko) 실리콘 수지 조성물
CN103897586A (zh) 涂布组合物及其制备方法、和由该涂布组合物形成的膜层
WO2010122912A1 (ja) コーティング組成物
JP2015536477A (ja) シロキサン化合物を含む反射防止コーティング組成物、それを用いて表面エネルギーが調節された反射防止フィルム
JP2011136490A (ja) ハードコート膜付基材およびハードコート膜形成用塗布液
CN104812854A (zh) 包含硅氧烷化合物的超亲水性防反射涂敷组合物、利用其的超亲水性防反射膜及其制备方法
WO2004044627A1 (de) Schichtsystem, beschichtungszusammensetzung und verfahren zu deren herstellung
TWI802109B (zh) 複合材料、膜材、以及發光裝置
KR20160055655A (ko) 하드코팅층 형성용 조성물
JP4785085B2 (ja) 熱硬化性シリコーン樹脂組成物
EP2722365B1 (en) Composition having high refraction
CN118240447B (zh) 涂料、涂层、与发光装置
TW201816015A (zh) 硬塗層組合物及應用其之硬塗膜
TWI882385B (zh) 塗料、塗層、與發光裝置
JPH0372302A (ja) コーティング用組成物
JP2637793B2 (ja) コーティング用組成物
JP6204227B2 (ja) 水性組成物とその製造方法、ハードコートフィルム、積層フィルム、透明導電性フィルム、およびタッチパネル
JP2006016480A (ja) 硬化性組成物及びその硬化被膜を有する透明基材
JP5470809B2 (ja) 積層体の製造方法
