WO1996041787A1 - Liquid crystal compounds having substituted alkyl groups, liquid crystal composition, and liquid crystal display element - Google Patents

Liquid crystal compounds having substituted alkyl groups, liquid crystal composition, and liquid crystal display element Download PDF

Info

Publication number
WO1996041787A1
WO1996041787A1 PCT/JP1996/001550 JP9601550W WO9641787A1 WO 1996041787 A1 WO1996041787 A1 WO 1996041787A1 JP 9601550 W JP9601550 W JP 9601550W WO 9641787 A1 WO9641787 A1 WO 9641787A1
Authority
WO
WIPO (PCT)
Prior art keywords
trans
weight
group
liquid crystal
cyclohexyl
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP1996/001550
Other languages
English (en)
French (fr)
Inventor
Tomoyuki Kondo
Shuichi Matsui
Kouichi Shibata
Kazutoshi Miyazawa
Norihisa Hachiya
Etsuo Nakagawa
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
JNC Corp
Original Assignee
Chisso Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Chisso Corp filed Critical Chisso Corp
Priority to JP50289997A priority Critical patent/JP3477620B2/ja
Priority to US08/981,145 priority patent/US6174456B1/en
Priority to EP96916337A priority patent/EP0857708A4/en
Publication of WO1996041787A1 publication Critical patent/WO1996041787A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C43/00—Ethers; Compounds having groups, groups or groups
    • C07C43/02—Ethers
    • C07C43/03—Ethers having all ether-oxygen atoms bound to acyclic carbon atoms
    • C07C43/14—Unsaturated ethers
    • C07C43/17—Unsaturated ethers containing halogen
    • C07C43/174—Unsaturated ethers containing halogen containing six-membered aromatic rings
    • C07C43/1742—Unsaturated ethers containing halogen containing six-membered aromatic rings with halogen atoms bound to the aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C17/00—Preparation of halogenated hydrocarbons
    • C07C17/093—Preparation of halogenated hydrocarbons by replacement by halogens
    • C07C17/16—Preparation of halogenated hydrocarbons by replacement by halogens of hydroxyl groups
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C22/00—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom
    • C07C22/02—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom having unsaturation in the rings
    • C07C22/04—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom having unsaturation in the rings containing six-membered aromatic rings
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C22/00—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom
    • C07C22/02—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom having unsaturation in the rings
    • C07C22/04—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom having unsaturation in the rings containing six-membered aromatic rings
    • C07C22/08—Cyclic compounds containing halogen atoms bound to an acyclic carbon atom having unsaturation in the rings containing six-membered aromatic rings containing fluorine
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/18—Polycyclic aromatic halogenated hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07C—ACYCLIC OR CARBOCYCLIC COMPOUNDS
    • C07C25/00—Compounds containing at least one halogen atom bound to a six-membered aromatic ring
    • C07C25/24—Halogenated aromatic hydrocarbons with unsaturated side chains
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/06—Non-steroidal liquid crystal compounds
    • C09K19/08—Non-steroidal liquid crystal compounds containing at least two non-condensed rings
    • C09K19/30—Non-steroidal liquid crystal compounds containing at least two non-condensed rings containing saturated or unsaturated non-aromatic rings, e.g. cyclohexane rings
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/06—Non-steroidal liquid crystal compounds
    • C09K19/08—Non-steroidal liquid crystal compounds containing at least two non-condensed rings
    • C09K19/30—Non-steroidal liquid crystal compounds containing at least two non-condensed rings containing saturated or unsaturated non-aromatic rings, e.g. cyclohexane rings
    • C09K19/3001—Cyclohexane rings
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/42—Mixtures of liquid crystal compounds covered by two or more of the preceding groups C09K19/06 - C09K19/40
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/42—Mixtures of liquid crystal compounds covered by two or more of the preceding groups C09K19/06 - C09K19/40
    • C09K19/44—Mixtures of liquid crystal compounds covered by two or more of the preceding groups C09K19/06 - C09K19/40 containing compounds with benzene rings directly linked
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K19/42—Mixtures of liquid crystal compounds covered by two or more of the preceding groups C09K19/06 - C09K19/40
    • C09K19/46—Mixtures of liquid crystal compounds covered by two or more of the preceding groups C09K19/06 - C09K19/40 containing esters
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K2019/0444—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group
    • C09K2019/0448—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group the end chain group being a polymerizable end group, e.g. -Sp-P or acrylate
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09K—MATERIALS FOR MISCELLANEOUS APPLICATIONS, NOT PROVIDED FOR ELSEWHERE
    • C09K19/00—Liquid crystal materials
    • C09K19/04—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit
    • C09K2019/0444—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group
    • C09K2019/0451—Liquid crystal materials characterised by the chemical structure of the liquid crystal components, e.g. by a specific unit characterized by a linking chain between rings or ring systems, a bridging chain between extensive mesogenic moieties or an end chain group the end chain group being a CH3CH=CHCH2CH2- chain

Definitions

  • Liquid crystal compound having substituted alkyl group Liquid crystal compound having substituted alkyl group, liquid crystal composition and liquid crystal display device
  • the present invention relates to a liquid crystal compound and a liquid crystal composition, and more particularly, to a novel liquid crystal compound having a substituted alkyl group, a liquid crystal composition containing the same, and a liquid crystal display device formed using the liquid crystal composition.
  • Liquid crystal compound (In this specification, the term “liquid crystal compound” is used as a general term for a compound that exhibits a liquid crystal phase and a compound that does not exhibit a liquid crystal phase but is useful as a component of a liquid crystal composition.)
  • Display elements are widely used in displays such as watches, calculators, and word processors. These display elements utilize the anisotropy of the refractive index and the anisotropy of the dielectric constant of the liquid crystalline compound.
  • the liquid crystal phase there are a nematic liquid crystal phase, a smectic liquid crystal phase, and a cholesteric liquid crystal phase.
  • a liquid crystal phase using a nematic liquid crystal phase is most widely used.
  • the display method is dynamic scattering (DS) type, orientation phase deformation (DAP) type, guest Z host (GH) type, twisted nematic (TN) type, super twisted nematic (STN) type, thin film transistor (TFT) type Etc.
  • DS dynamic scattering
  • DAP orientation phase deformation
  • GH guest Z host
  • TN twisted nematic
  • STN super twisted nematic
  • TFT thin film transistor
  • liquid crystal compounds used in these display methods exhibit a liquid crystal phase over a wide temperature range centered at room temperature, are sufficiently stable under the conditions in which the display element is used, and are used for driving the display element. Although it must have sufficient properties, no single liquid crystal compound has been found to satisfy this condition at present. For this reason, the reality is that several to dozens of liquid crystal compounds are mixed to prepare a liquid crystal composition having the required characteristics.
  • These liquid crystal compositions are stable to moisture, light, heat, and air that are normally present under the conditions in which the display element is used, are stable to electric fields and electromagnetic radiation, and are mixed. Compounds must be chemically stable.
  • liquid crystal composition various physical property values such as a refractive index anisotropy value ( ⁇ ⁇ ) and a dielectric anisotropy value ( ⁇ ⁇ ) are set to appropriate values depending on a display method and a shape of a display element. Need to be taken. Furthermore, it is important that each component in the liquid crystal composition has good mutual solubility. In recent years, with the diversification of use environments of liquid crystal display devices, there has been an increasing demand for compositions that exhibit a liquid crystal phase up to higher temperatures. In order to achieve this object, a compound having a high isotropic phase transition temperature may be used as a component. As such compounds, the compounds represented by the formulas (a) and (b) are known by Japanese Patent Publication No. 62-46527 and Japanese Patent Publication No. 4-28693, respectively.
  • An object of the present invention is to solve the above-mentioned drawbacks of the prior art, to provide a liquid crystal compound having excellent compatibility and stability with other liquid crystal materials, low viscosity, and a high isotropic phase transition temperature. And a liquid crystal display device formed using the liquid crystal composition.
  • R is H or an alkyl group having 1 to 10 carbon atoms (one or more methylene groups (one CH 2 —) in the alkyl group are — 0—, 1 S—, 1 CO—, 1— CH-CH—, which may be substituted by C—C—, but —0— or S—are not consecutive),
  • m is an integer from 1 to: L 0,
  • X It is F, C 1, B r, shows the I or ⁇ _H, a ,, a 2, a 3 and a 4 are trans independently of one another - 1, 4-sik W
  • Methoxyhexylene group one or more hydrogen atoms on the ring may be substituted by fluorine atom 1,4-phenylene group, cyclohexenylenediyl group, bilimidine-1,2,5-diyl group, pyridine 1,2,5-diyl group or 1,3-dioxane-1,2,5-diyl group, Z 2 and Z 3 independently represent 1 (CH 2 ) Z -or shared but at least two of Z ,, Z 2 and Z 3 denotes a covalent bond. ).
  • a 4 are both trans-1,4-cyclohexylene groups, and A 2 and A 3 are both optionally substituted with one or more hydrogen atoms on the ring by a fluorine atom
  • the liquid crystal compound according to (4) which is a 1,4-fudylene group.
  • A, and A z are both one or more hydrogen atoms on the ring may be substituted with a fluorine atom 1, 4-phenylene group, A 3 and A 4 are trans - 1> 4 —The liquid crystalline compound according to (4), which is a hexylene group.
  • A, and A z are both 1 1 or more hydrogen atoms on the ring may be substituted with a fluorine atom, 4 one phenylene group, A 3 and A 4 are trans - 1, 4
  • a liquid crystal composition comprising at least one liquid crystal compound according to any one of (1) to (10).
  • R represents an alkyl group of from 1 to 1 0 carbon atoms
  • X is F, C 1, 0 CF 3 , OC F 2 H
  • a represents 1 or 2.

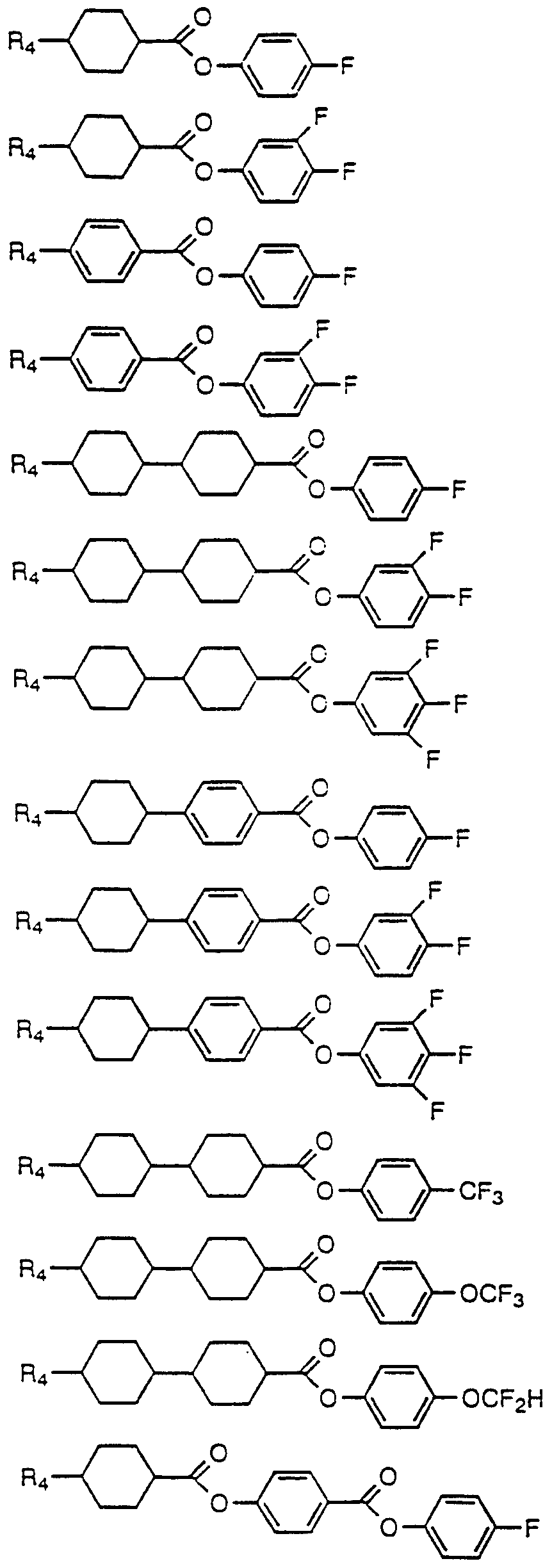

  • the first component at least one kind of the liquid crystalline compound according to any one of (1) to (10) is contained, and as the second component, the general formulas (5), (6), (7) ), (8) and (9)
  • RF represents an alkyl group having 1 to 10 carbon atoms or an alkenyl group having 2 to 10 carbon atoms. Any methylene group (-CHz-) in the alkyl group or alkenyl group is oxygen
  • the ring A may be substituted by the atom (-0—), but no two or more methylene groups are successively replaced by oxygen atoms.
  • Ring A is a trans-1,4-cyclohexylene group, 1,4-diphenylene group or 1,3-dioxane-2,5-diyl group;
  • ring B is trans-1,4-cyclohexylene group, 1> 4-phenylene group or bilimidine group
  • ring C is trans-1, 4-xylene group or a cyclohexylene, 4 - Hue shows a two lens group, Zeta 6 is - (CH 2
  • L 5 and L b independently represent H or F
  • b and c represent 0 or 1 independently of each other.
  • R 3 represents an alkyl group having 1 to 10 carbon atoms
  • L 7 represents H or F, and represents 0 or 1.
  • 1-4 represents an alkyl group having 1 to 10 carbon atoms
  • ring D and ring E independently represent a trans group and represent a 4-cyclohexylene group or a 1,4-phenylene group.
  • Z 7 and Z 8 independently of one another - C 00- or indicates a covalent bond
  • Z is - C_ ⁇ 0- or - C ® C shows one
  • L e and is H or independently of one another indicates F
  • X ⁇ iF, ⁇ CF 3, OCF 2 H shows a CF 3, CF 2 H or CFH z
  • X 2 is OC F 3, OCF 2 H, and CF 3, CF 2 H or CFH z
  • L 8 and L 9 both represent H. e, f and g each independently represent 0 or 1.
  • R 5 and Ro each independently represent an alkyl group having 1 to 10 carbon atoms or an alkenyl group having 2 to 10 carbon atoms.
  • any methylene group (—CH 2 — ) May be substituted by an oxygen atom (—0—), but two or more methylene groups are not consecutively replaced by an oxygen atom
  • Ring G is trans-1,4-cyclohexylene Groups, 1, 4—phenylene or pyrimidine— 2
  • 5 represents a diyl group
  • ring H represents a trans-1,4-cyclohexylene group or 1
  • 4- represents a phenylene group; Represents a C—C—, —COO—, a (CH Z ) Z— , —CH—CH—C—C—C— or a covalent bond, and Zn represents —COO— or a covalent bond.
  • R 7 and R 8 independently represent an alkyl group having 1 to 10 carbon atoms or an alkenyl group having 2 to 10 carbon atoms.
  • any methylene group (—CH 2 —) May be substituted by an oxygen atom (1 0-), but two or more methylene groups are not consecutively substituted by an oxygen atom
  • Ring I is trans — 1, 4-cyclohexylene Group, 1> 4-phenylene group or bilimidine-1,2-diyl group
  • ring J is trans-1,4-cyclohexylene group, one or more hydrogen atoms on the ring are substituted with F May represent a 1,4-fudylene group or a pyrimidine-1,2,5-diyl group
  • ring K represents a trans-1,4-cyclohexylene group or a 1,4-phenylene group
  • Z And Z independently represent a C 0 0-, — (CH 2 ) 2 — or a covalent bond, and Z 13 — CH—CH
  • At least one kind of the liquid crystalline compound according to any one of (1) to (10) is contained, and as a part of the second component, the general formulas (2) and (3) And at least one compound selected from the group consisting of (4) and the other component of the second component represented by the general formulas (5), (6), (7), (8) and (9)
  • a liquid crystal display device comprising the liquid crystal composition according to any one of (11) to (14).
  • the liquid crystal compound represented by the general formula (1) of the present invention has a high compatibility with other liquid crystal materials. Excellent, having a high isotropic phase transition temperature and no increase in viscosity due to introduction of a substituted alkyl group. In addition, these liquid crystal compounds are sufficiently physically and chemically stable under the conditions where a display element is usually used. Furthermore, by appropriately selecting a six-membered ring, a substituent, and / or a bonding group among the molecular constituents, a compound having desired physical properties can be derived. Therefore, when the compound of the present invention is used as a component of a liquid crystal composition, a new liquid crystal composition having preferable characteristics can be provided.
  • Q is a group shown below (in the group, m has the same meaning as described above),- ⁇ CH 2 ⁇ m X
  • Cyc is trans-1,4-cyclohexylene group
  • Phe is 1,4-phenylene group
  • HeX is cyclohexenylenediyl group
  • Pyr is birimidine-12,5-diyl group
  • P yd represents a pyridin-1,2,5-diyl group
  • Dio represents a 1,3-dioxane-25-diyl group
  • Phe may have one or more hydrogen atoms replaced by fluorine atoms, a ,, a 2, eight 3 Oyobihachi 4 shall be chosen from C yc, P he, H e .
  • P yr, P yd or D io preferably ⁇ Ma two or more hetero ring Make it not exist.
  • the compound represented by the formula (1a) is further developed into a compound represented by the following formula (1aa) (lap).
  • R-Cyc-P he-P he-(CH 2 ) E- Cyc-Q dk) R-P he-P he-C yc-(CH Z ) 2 -P 0 3 6 he-Q (1 d 1) R-P he-C yc-P he-(CH Z ) 2 -P he-Q (ldm) R-P he-C yc-Cyc-(CH 2 ) 2 -P he-Q (1 dn) R-Cyc-P he-Cyc-(CH 2 ) Z -P he-Q ( 1 do) R-Cyc-D io-P he-(CH 2 ) 2 -P he-Q (1 dp)
  • Q is a ⁇ ) -substituted alkyl group having 1 to 10 carbon atoms.
  • particularly preferred groups are fluoromethyl, 2-fluoroethyl, 3-fluoropropyl, 4-fluorobutyl, 5-fluoropentyl, 6-fluorohexyl, 10-fluorodecyl, chloromethyl, 2-chloroethyl, —Chloropropyl, 4-chlorobutyl, 5-chloropentyl, 6-chlorohexyl, 9-chlorononyl, bromomethyl, 2-bromoethyl, 3-bromobromo, 4-bromobutyl, 5-bromopentyl, 6-bromohexyl, 8 —Bromooctyl, iodomethyl, 2—Iodoethyl, 3 —Iodobu pill, 4Iodobutyl, 5 —Iodopentyl, 6-Iodohexyl, 7 —Iodoheptyl, Hydroxymethyl, 2—Iod
  • the compounds represented by the formulas (laa) to (lap), (lba) to (lbp), (1ca) to (1cp), and (Ida) to (1dp) are preferred compounds.
  • more preferred are compounds represented by the following formulas (111) to (114).
  • the liquid crystalline compound represented by the general formula (1) of the present invention can be produced by a known general organic synthesis method, and can be easily produced, for example, by the following method.
  • the above alcohol ( ⁇ ), which is also a starting material, can be produced by a known general organic synthesis method. For example, it can be easily produced by a method as shown in schemes 1 to 12 below. .
  • the compound ( ⁇ _) is converted to J.D. Buhl-er, etc. (The Journal of Organic Chemistry 1, 38, 90, 4 (1973)) or Imamoto, etc.
  • Compound (i) by the method of (Journal of the American Chemical Society, 111, 4392 (11989)), etc., and then in the presence of an acidic catalyst such as P-toluenesulfonic acid. Heat dehydration in a solvent such as toluene or xylene to obtain compound (II).
  • Compound ( ⁇ ) was catalytically hydrogenated in the presence of a catalyst such as Pd-C to give compound (i), and then converted to compound (i) by Uemura et al.
  • the compound () was converted to a forest or the like (Journal of the American Chemical Society, 106, 158 (1980)) or Negishi, etc. (The Journal of Organic Chemistry, JJ_ (10)). , 1821 (19777)), etc., followed by deprotection to obtain the alcohol derivative (11).
  • a Grignard reagent or lithium reagent of the compound () is prepared and then reacted with a cyclic ether such as formaldehyde, ethylene oxide or propylene oxide to obtain the corresponding alcohol derivative.
  • a cyclic ether such as formaldehyde, ethylene oxide or propylene oxide
  • compound () was converted to compound (12) by the method of WS Wardsworth et al. (Journal of the American Chemical Society, 8.1733 (19661)). Thereafter, the resultant is subjected to catalytic hydrogenation to obtain a compound (13). Next, this is reduced with a reducing agent such as lithium aluminum hydride (LAH), bis (2-methoxetoxy) aluminum sodium, lithium borohydride or diisobutylaluminum hydride to obtain compound (1).
  • LAH lithium aluminum hydride
  • LAH bis (2-methoxetoxy) aluminum sodium
  • lithium borohydride or diisobutylaluminum hydride to obtain compound (1).
  • the compound (1) was converted to H. Becker et al. (Organikum, VEB Deutscher Ver 1 agdermaschineen, 21 (1973)), CR Noller et al. (Organic Synsence, II, 358 (19443)), GA Wi1ey, etc. (Journal of the European Chemical Society, 964 (1964)),
  • the compound (20) is subjected to Grignard reaction with phenylmagnesium halide, dehydration, catalytic hydrogenation, halogenation by the above-mentioned method of Uemura et al., And cross-coupling reaction by the above-mentioned method of Hayashi et al. After that, deprotection can give (22) an example of an alcohol derivative.
  • the compound (2 0) is converted to the compound (2 3) by a method such as the aforementioned WS Wardsw 0 rth, catalytic hydrogenation and reduction, and a method such as the aforementioned H. Becker, etc. And Next, each of the aforementioned forests, etc. (2). Can be obtained.
  • compound (25) is subjected to dehydration and catalytic hydrogenation by the above-mentioned method such as J. D. Bu-hier, and then deprotected to obtain compound (1). Then, the compound (27) was subjected to a pair reaction (G. Wittig et al., Langebante Chemie, _ ⁇ '121, 1373 (1955)), organic reactions, No. 14 Volume, Chapter 3) and catalytic hydrogenation followed by deprotection to give the alcohol derivative example (28).
  • a pair reaction G. Wittig et al., Langebante Chemie, _ ⁇ '121, 1373 (1955)
  • organic reactions No. 14 Volume, Chapter 3
  • compound (30) is converted to compound (31) by the above-described method such as J. D. Bu-h1 er. After subjecting the compound (31) to dehydration, catalytic hydrogenation, deprotection, the Etztig reaction and catalytic hydrogenation, the compound (31) can be deprotected to obtain an alcohol derivative (32).
  • compound (33) is converted to compound (34) by the method of J. D. Bu-h 1 er and the like, and then dehydrated, and then trimethylodosilane or trifluoride. Deprotected with boron, etc. to give compound (35).
  • the compound (35) is catalytically hydrogenated in the presence of a catalyst such as Ru-C, and then oxidized to a compound (36).
  • the compound (36) was repeatedly subjected to the reaction from the compound (33) to the compound (36) to obtain a cyclohexanone derivative, which was then subjected to the above-mentioned Eitztig reaction and contact hydrogenation. Then, deprotection gives an alcohol derivative (37).
  • compound (38) can be used for dehydration, catalytic hydrogenation, deprotection, Wittig reaction and catalytic hydrogenation as described in J.D. After the attachment, the compound is deprotected to give an alcohol derivative (40). Further, as shown in scheme 11, compound (41) is subjected to the cross-force coupling reaction and deprotection by the method of Hayashi et al. Described above, and the above-mentioned Zitztig reaction. (3) can be obtained.
  • the compound (1) is subjected to the above-mentioned cross-coupling reaction by the method of Hayashi et al., The halogenation by the method of Uemura et al., And the cross-force coupling reaction by the method of Hayashi et al. Then, after deprotection, (45) as an example of an alcohol derivative can be obtained.
  • the compound of the present invention having a structure other than those exemplified above (for example, a compound in which a hydrogen atom of an aromatic ring is substituted with a fluorine atom) can be easily produced by the same method as described above or a combination thereof.
  • liquid crystal compounds of the present invention obtained in this manner are all excellent in compatibility with other liquid crystal materials, have a high isotropic phase transition temperature, and show no increase in viscosity due to introduction of a substituted alkyl group. . Also, since it has excellent stability, it is extremely excellent as a component of a nematic liquid crystal composition.
  • the compound of the present invention has no such adverse effects, and has an unexpected effect of improving compatibility while maintaining a high isotropic phase transition temperature and low viscosity.
  • the constituent components of the liquid crystal composition for a TFT type which requires a high voltage holding ratio as well as a TN type and an STN type are required. Can be suitably used.
  • compounds having 3 or 4 cyclohexane rings in the molecule exhibit exceptionally high isotropic phase transition temperature, small ⁇ and relatively low viscosity, and have 3 or 4 aromatic compounds.
  • a compound having a ring shows a large ⁇
  • a compound having a pyrimidine ring, a pyridine ring or a dioxane ring shows a relatively large ⁇ .
  • substituting a hydrogen atom of the ring with a fluorine atom it is possible to improve ⁇ and compatibility.
  • R is an alkenyl group exhibit a large elastic constant ratio (bend elastic constant and spray elastic constant) and have a steep change in transmittance, so that they are particularly suitable for STN compositions.
  • X is F, Cl, Br, I or 0H
  • a compound having F is particularly suitable in terms of stability and viscosity.
  • the liquid crystal composition provided by the present invention may include only the first component containing at least one kind of the liquid crystal compound represented by the general formula (1), and in addition to this, as the second component, the general formula referred to above. At least one compound selected from the group consisting of (2), (3) and (4) (hereinafter referred to as the second component A) and / or general formulas (5), (6), (7), A mixture of at least one compound selected from the group consisting of (8) and (9) (hereinafter, referred to as the second component B) is preferable. In addition, the threshold voltage, the liquid crystal phase temperature range, and the refractive index anisotropy are preferable. A known compound can be mixed as a third component for the purpose of adjusting properties, dielectric anisotropy, viscosity and the like.
  • preferred examples of the compounds represented by the general formula (2) include the following (2-1) to (2-1-5), and preferred examples of the compounds represented by the general formula (3).
  • 3 — 1) to (3-48) and (4-1) to (4-155) can be mentioned as preferred examples of the compounds included in the general formula (4).
  • the amount of the compound is in the range of 1-9 9% by weight relative to the total weight suitable Suruga of the liquid crystal composition, preferably 1 0 9 7 wt%, more preferably from 4 0 to 9 5% by weight ⁇
  • the general formula (5), (6) and as preferable examples of compounds included in the respective (5 _ 1) ⁇ (? ) (5 - 2 4) 6 - n 6 3) and ( 7 — n to ( 7 — 17)) is preferable examples of compounds included in the respective (5 _ 1) ⁇ (? ) (5 - 2 4) 6 - n 6 3) and ( 7 — n to ( 7 — 17)) .
  • the compounds represented by the general formulas (8) and (9) are compounds having a negative or weak dielectric anisotropy value.
  • the compound represented by the general formula (8) is
  • the compound represented by the general formula (9) is used mainly for the purpose of decreasing the viscosity or adjusting the refractive index anisotropy value, and for the purpose of expanding the liquid crystal phase temperature range and adjusting the refractive index anisotropy value. used.
  • the compounds represented by the general formulas (5) to (9) are indispensable especially for preparing a liquid crystal composition for an STN type display system or a normal TN type display system.
  • the amount of the compound used is preferably in the range of 1 to 99% by weight based on the total weight of the liquid crystal composition. However, it is preferably in the range of 10 to 97% by weight, more preferably 40 to 95% by weight.
  • the liquid crystal composition provided according to the present invention has at least one kind of the liquid crystal compound represented by the general formula (1) in a ratio of 0.1 to 99% by weight, so that excellent properties can be exhibited. Preferred.
  • the liquid crystal composition is generally prepared by a method known per se, for example, a method in which various components are mutually dissolved at a high temperature. If necessary, by adding appropriate additives, improvements and optimization can be made according to the intended use. Such additives are well known to those skilled in the art and are described in detail in the literature and the like. Usually, a chiral dopant is added which induces the helical structure of the liquid crystal, adjusts the required twist angle, and prevents reverse twist.
  • dichroic dyes such as merocyanine, styryl, azo, azomethine, azoxy, quinofutane, anthraquinone and tetrazine are added, they can be used as GH type liquid crystal compositions. You can also.
  • the composition according to the present invention includes NCAP prepared by encapsulating a nematic liquid crystal and a polymer dispersed liquid crystal display device (PDL CD) formed by forming a three-dimensional network polymer in the liquid crystal. It can also be used as a liquid crystal composition for birefringence control (ECB) type and DS type as well as for liquid crystal display devices (PN L CD).
  • PDL CD polymer dispersed liquid crystal display device
  • composition example 1 The following can be shown as examples of the liquid crystal composition having the compound of the present invention.
  • the compound No. is the same as that shown in Examples described later.
  • Composition example 1 Composition example 1
  • composition examples are shown below, and the compounds in these composition examples are shown in the following table.
  • the group shown in each column of the left terminal group, the bonding group, the ring structure, and the right terminal group was made to correspond to that shown in the symbol ⁇ .
  • 301-HBBH-2F 40% by weight 3-HB-C180% by weight 5-HB-C30% by weight 1 11 HB-C100% by weight
  • FIG. 1 is a graph illustrating the effect of the liquid crystal composition example of the present invention in relation to the voltage holding ratio (%) and TCO.
  • A the mother liquid crystal composition
  • the present invention the liquid crystal composition example
  • comparative liquid crystal composition example is a comparative liquid crystal composition other examples.
  • C is a crystal
  • SA is a smectic A phase
  • SB is a smectic B phase
  • SX is a smectic phase whose phase structure has not been broken
  • N is a nematic phase
  • I is It shows isotropic phase, and the unit of phase transition temperature is all.
  • Example 2 4-(trans-41- (3-fluoropropyl) cyclohexyl) -1'-fluoro- 4 '-(trans-14-pentylcyclohexyl) biphenyl (In the general formula (1), R is C 5 H ll m is 3, X is F, A and A 4 are all trans — 1, 4-cyclohexylene group, A 2 is 2-fluoro-1,4-phenylene group, and A 3 is 1, 4 —Production of a compound (No. 35) in which the fudylene group, Z, Z 2 and Z 3 are all covalent bonds
  • NI is the nematic phase-isotropic phase transition temperature (T)
  • ⁇ is the dielectric anisotropy value
  • ⁇ is the refractive index anisotropy value
  • 77 is the viscosity at 20 ° ( m P a ⁇ s)
  • V 10 indicates a threshold voltage (V).
  • Example 7 (use example 1)
  • a liquid crystal composition comprising the following cyanofurylcyclohexane-based liquid crystal compound: 4- (trans-1-propylcyclohexyl) benzonitrile 24% by weight, 4- (trans-1-pentylcyclohexyl) benzonitrile 36% by weight, 4-(trans-41-heptylcyclohexyl) benzonitrile 25% by weight, 4- (trans-41-pentylcyclohexyl) -1,4'-cyanobiphenyl
  • This composition was allowed to stand in a freezer of ⁇ 20 ° C., but no crystal was found out over 60 days.
  • Example 8 (Use example 2)
  • composition was allowed to stand in a freezer at ⁇ 20, but no crystal precipitation was observed beyond 60 days.
  • Example 9 (Example 3)
  • Example 10 (Example 4)
  • the physical properties of the liquid crystal composition of Composition Example 24 were as follows.
  • Example 11 (Example 5)
  • the physical properties of the liquid crystal composition of Composition Example 25 were as follows.
  • Example 1 2 (Example 6)
  • the physical properties of the liquid crystal composition of Composition Example 26 were as follows.
  • the physical properties of the liquid crystal composition of Composition Example 27 were as follows.
  • Example 14 (Example 8)
  • the physical properties of the liquid crystal composition of Composition Example 28 were as follows.
  • Example 15 (Example 9)
  • Example 16 (Example of use 10)
  • the physical properties of the liquid crystal composition of Composition Example 30 were as follows.
  • Example 1 (Example of use 1 1)
  • the physical properties of the liquid crystal composition of Composition Example 31 were as follows.
  • Example 1 8 (Application example 1 2)
  • the physical properties of the liquid crystal composition of Composition Example 32 were as follows.
  • the physical properties of the liquid crystal composition of Composition Example 33 were as follows.
  • the physical properties of the liquid crystal composition of Composition Example 37 were as follows.
  • the physical properties of the liquid crystal composition of Composition Example 40 were as follows.
  • liquid crystal compositions shown in the above Examples 9 to 27 were each left in a freezer at ⁇ 20. However, crystals of any of the liquid crystal compositions began to break out after 60 days. I could't.
  • Example 2 8 (Example of use 2 2)
  • the liquid crystal composition (b) of the present invention has a high temperature in the measurement temperature range. It shows a voltage holding ratio, and it is known that it can be suitably used for a liquid crystal composition for TFT which requires this.
  • the compound of the present invention suppresses the decrease in the isotropic phase transition temperature and the increase in the viscosity to the same extent as compared with the comparative compound, but improves the compatibility.
  • the compound of the present invention when used as a component of a liquid crystal composition, the compound has excellent compatibility with other liquid crystal materials, and also has a six-membered ring, a substituent and a bonding group of a molecular component.
  • a new liquid crystal composition having desired physical properties can be provided.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Crystallography & Structural Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Materials Engineering (AREA)
  • Liquid Crystal Substances (AREA)
  • Organic Low-Molecular-Weight Compounds And Preparation Thereof (AREA)
  • Heterocyclic Compounds That Contain Two Or More Ring Oxygen Atoms (AREA)
  • Pyridine Compounds (AREA)

Description

明細書
置換アルキル基含有液晶性化合物、 液晶組成物および液晶表示素子 技術分野
本発明は、 液晶性化合物および液晶組成物に関し、 更に詳しくは置換アルキル 基を有する新規な液晶性化合物、 これを含有する液晶組成物および該液晶組成物 を用いて構成した液晶表示素子に関する。
背景技術
液晶性化合物 （本明細書において、 液晶性化合物なる用語は、 液晶相を示す化 合物および液晶相を示さないが液晶組成物の構成成分として有用である化合物の 総称として用いられる。 ） を用いた表示素子は、 時計、 電卓、 ワープロ等のディ スプレイに広く利用されている。 これらの表示素子は液晶性化合物の屈折率異方 性、 誘電率異方性等を利用したものである。
液晶相には、 ネマチック液晶相、 スメ クチック液晶相、 コレステリ ック液晶相 がある力 ネマチック液晶相を利用したものが最も広く用いられている。 また表 示方式としては動的散乱 （D S ) 型、 配向相変形 （D A P ) 型、 ゲスト Zホスト ( G H ) 型、 ねじれネマチック （T N ) 型、 超ねじれネマチック （S T N ) 型、 薄膜トランジスタ （T F T ) 型等がある。
これらの表示方式で用いられる液晶性化合物は、 室温を中心とする広い温度範 囲で液晶相を示し、 表示素子が使用される条件下で十分に安定であり、 さらに表 示素子を駆動させるに十分な特性を持たなくてはならないが、 現在のところ単一 の液晶性化合物でこの条件を満たすものは見いだされていない。 このため数種類 から数十種類の液晶性化合物を混合し、 もって要求特性を備えた液晶組成物を調 製しているのが実状である。 これらの液晶組成物は、 表示素子が使用される条件 下で通常存在する水分、 光、 熱、 空気に対して安定で、 また電場や電磁放射に対 しても安定である上、 混合される化合物に対し化学的にも安定であることが要求 される。 また液晶組成物には、 その屈折率異方性値 （Δ η ) および誘電率異方性 値 （Δ ε ) 等の諸物性値が表示方式や表示素子の形状に依存して適当な値を取る ことが必要とされる。 さらに液晶組成物中の各成分は、 相互に良好な溶解性を持 つことが重要である。 近年、 液晶表示素子の使用環境の多様化に伴い、 より高い温度まで液晶相を示 す組成物への要求が高まっている。 この目的を達成するには、 高い等方相転移温 度を有する化合物を構成成分とすればよい。 このような化合物として、 式 （a) および式 （b) に示す化合物がそれぞれ特公昭 6 2 - 4 6 5 2 7および特公平 4 - 2 8 6 9 3により知られている。
Figure imgf000004_0001
Figure imgf000004_0002
これらの化合物は、 高い等方相転移温度を有し、 比較的低粘性であるが、 液晶 組成物中の他の構成成分との相溶性が未だ十分ではなく、 使用量が大きく制限さ れるという問題点を有していた。
本発明の目的は、 前記従来技術の欠点を解消し、 他の液晶材料との相溶性およ び安定性に優れ、 かつ低粘性で、 高い等方相転移温度を有する液晶性化合物、 こ れを舍有する液晶組成物および該液晶組成物を用いて構成した液晶表示素子を提 供することにある。
発明の開示
上記目的を達成するため、 本願で特許請求される発明は以下の通りである。
( 1 ) 一般式 （ 1 )
R -A.- Z. - AE- Zz-Aa- Za-Ai
Figure imgf000004_0003
(1.)
(式中、 Rは Hまたは炭素数 1〜 1 0のアルキル基 （該アルキル基中の 1つ以上 のメチレン基 （一 CH2—） は、 — 0—、 一 S―、 一 CO—、 一 CH- CH—、 一 Cョ C—によって置換されていてもよいが、 — 0-または一 S—が連続するこ とはない） を示し、 mは 1〜： L 0の整数を示し、 Xは F、 C 1、 B r、 Iまたは 〇Hを示し、 A,、 A2、 A3および A4は相互に独立してトランス- 1 , 4—シク W
口へキシレン基、 環上の 1つ以上の水素原子がフッ素原子で置換されていてもよ い 1 , 4—フエ二レン基、 シクロへキセニレンジィル基、 ビリ ミジン一 2 , 5 - ジィル基、 ビリジン一 2， 5—ジィル基または 1 , 3—ジォキサン一 2, 5—ジ ィル基を示し、 Zい Z2および Z3は独立して一 （CH2)Z -または共有き合を示 すが、 Z，、 Z 2および Z 3のうち少なくとも 2つは共有結合を示す。 ） で示され る液晶性化合物。
(2) Xが Fである （ 1 ) に記載の液晶性化合物。
(3) Xが OHである （ 1 ) に記載の液晶性化合物。
(4) Z,、 Z2および Z 3が全て共有結合である （2) に記載の液晶性化合 物。
(5) Z,が— （CHZ)2—である （2) に記載の液晶性化合物。
(6) Z2が— （CH2)2—である （2) に記載の液晶性化合物。
(7 ) Z3が— （CH2)Z—である （2) に記載の液晶性化合物。
(8) および A4が共にトランス— 1 , 4—シクロへキシレン基、 A2お よび A 3が共に環上の 1つ以上の水素原子がフッ素原子で置換されていてもよい
1 , 4 _フユ二レン基である （4) に記載の液晶性化合物。
( 9 ) A ,および Azが共に環上の 1つ以上の水素原子がフッ素原子で置換さ れていてもよい 1， 4—フエ二レン基、 A3および A4がトランス— 1 > 4—シク 口へキシレン基である （4) に記載の液晶性化合物。
( 1 0) A,および Azが共に環上の 1つ以上の水素原子がフッ素原子で置換 されていてもよい 1 , 4一フエ二レン基、 A3および A4がトランス— 1 , 4ーシ クロへキシレン基である （6) に記載の液晶性化合物。
( 1 1 ) ( 1 ) 〜 （ 1 0 ) のいずれかに記載の液晶性化合物を少なく とも 1 種類含有することを特徴とする液晶組成物。
( 1 2) 第一成分として、 （ 1 ) 〜 （ 1 0) のいずれかに記載の液晶性化合 物を少なく とも 1種類含有し、 第二成分として、 一般式 （2) 、 (3) および
Figure imgf000006_0001
yL3 し i
(
U し 2
(式中、 R ,は炭素数 1〜 1 0のアルキル基を示し、 X ,は F、 C 1、 0 C F3、 OC F2H、 C F3、 C F2Hまたは CF H2を示し、 L,、 L 2、 L3および L«は相 互に独立して Hまたは Fを示し、 Z 4および Zsは相互に独立して- （C HZ)2 -、 一 C H = CH -または共有結合を示し、 aは 1または 2を示す。 ） からなる群から 選択される化合物を少なくとも 1種類含有することを特徴とする液晶組成物。
( 1 3) 第一成分として、 （ 1 ) 〜 （ 1 0) のいずれかに記載の液晶性化合物 を少なくとも 1種類含有し、 第二成分として、 一般式 （5) 、 （6) 、 （7 ) 、 (8) および （9)
Figure imgf000006_0002
(式中、 R F、 炭素数 1〜 1 0のアルキル基または炭素数 2〜 1 0のァルケ 二ル基を示す。 該アルキル基またはアルケニル基中の任意のメチレン基 （- C H z -) は酸素原子 （-0—) によって置換されていてもよいが、 2つ以上のメチ レン基が連続して酸素原子に置換されることはない。 環 Aはトランス- 1， 4 - シクロへキシレン基、 1 , 4一フエ二レン基または 1 , 3—ジォキサン— 2, 5 一ジィル基を示し、 環 Bはトランス- 1 , 4 -シクロへキシレン基、 1 > 4.-フ ェニレン基またはビリ ミジン一 2 , 5 -ジィル基を示し、 環 Cはトランス— 1 , 4—シクロへキシレン基または 1 , 4 -フエ二レン基を示し、 Ζ6は— （CH2
)2 -、 — C 00 -または共有結合を示し、 L5および Lbは相互に独立して Hまた は Fを示し、 bおよび cは相互に独立して 0または 1を示す。 ）
Figure imgf000007_0001
(式中、 R3は炭素数 1〜 1 0のアルキル基を示し、 L7は Hまたは Fを示し. は 0または 1を示す。 ）
(7)
Figure imgf000007_0002
(式中、 1¾4は炭素数1〜 1 0のアルキル基を示し、 環 Dおよび環 Eは相互に独 立してトランス— し 4—シクロへキシレン基または 1 , 4 -フヱニレン基を示 し、 Z7および Z8は相互に独立して— C 00—または共有結合を示し、 Z,は- C〇 0—または— Cョ C一を示し、 Leおよび は相互に独立して Hまたは Fを 示し、 X^iF、 〇 C F3、 O C F2H、 C F3、 C F 2 Hまたは C F H zを示すが、 X2が OC F3、 O C F2H、 C F3、 C F 2 Hまたは C F H zを示す場合は L 8およ び L9は共に Hを示す。 e、 f および gは相互に独立して 0または 1を示す。 ）
Figure imgf000007_0003
(式中、 R5および Roは相互に独立して炭素数 1〜 1 0のアルキル基または炭素 数 2〜 1 0のアルケニル基を示す。 いずれにおいてもそのうちの任意のメチレン 基 （― CH2— ) は酸素原子 （—0—) によって置換されていてもよいが、 2つ 以上のメチレン基が連続して酸素原子に置換されることはない。 環 Gはトランス 一 1 , 4—シクロへキシレン基、 1 , 4—フエ二レシ基またはピリ ミジン— 2, 5一ジィル基を示し、 環 Hはトランス一 1 , 4ーシクロへキシレン基または 1 ,
4—フエ二レン基を示し、 Z,。は一 C≡ C一、 - COO—、 一 （CHZ)Z—、 -- CH - CH - C≡ C—または共有結合を示し、 Znは— COO -または共有結合 を示す。 ）
Figure imgf000008_0001
(式中、 R7および R8は相互に独立して炭素数 1〜 1 0のアルキル基または炭素 数 2〜 1 0のアルケニル基を示す。 いずれにおいてもそのうちの任意のメチレン 基 （― CH2— ) は酸素原子 （一 0 -） によって置換されていてもよいが、 2つ 以上のメチレン基が連続して酸素原子に置換されることはない。 環 Iはトランス — 1 , 4ーシクロへキシレン基、 1 > 4—フエ二レン基またはビリ ミジン一 2, 5―ジィル基を示し、 環 Jはトランス- 1 , 4ーシクロへキシレン基、 環上の 1 つ以上の水素原子が Fで置換されていてもよい 1 , 4—フユ二レン基またはピリ ミジン一 2, 5—ジィル基を示し、 環 Kはトランス— 1 , 4ーシクロへキシレン 基または 1 , 4一フエ二レン基を示し、 Z および Z は相互に独立して一 C 0 0 -、 — （C H2) 2—または共有結合を示し、 Z13は— C H - CH―、 - Cョ C 一、 一 C 00 -または共有結合を示し、 hは 0または 1を示す。 ） からなる群か ら選択される化合物を少なくとも 1種類含有することを特徴とする液晶組成物。
( 1 4) 第一成分として、 （ 1 ) 〜 （ 1 0) のいずれかに記載の液晶性化合 物を少なくとも 1種類含有し、 第二成分の一部分として、 一般式 （2) 、 (3) および （4) からなる群から選択される化合物を少なく とも 1種類含有し、 第二 成分の他の部分として、 一般式 （ 5) 、 （6) 、 （7) 、 （8) および （9) か らなる群から選択される化合物を少なく とも 1種類含有することを特徴とする液 白
組成物 <
( 1 5) ( 1 1 ) 〜 （ 1 4) のいずれかに記載の液晶組成物を用いて構成し た液晶表示素子。
本発明の一般式 （ 1 ) で示される液晶性化合物は、 他の液晶材料との相溶性に 優れ、 高い等方相転移温度を有するうえ置換アルキル基の導入による粘度の増加 も見られない。 またこれらの液晶性化合物は、 表示素子が通常使用される条件下 において物理的および化学的に十分安定である。 さらには分子構成要素のうち六 員環や置換基および/または結合基を適当に選択することにより、 所望の物性値 を持つものへと誘導され得る。 従って、 本発明の化合物を液晶組成物の成分とし て用いた場合、 好ましい特性を有する新たな液晶組成物を提供し得る。
本発明の一般式 （ 1 ) で示される化合物は、 次の通りに類別される。
以下、 Qは下記に示される基 （基中、 mは前記と同一の意味を示す。 ） 、 -{ C H2}mX
C y cはトランス一 1 , 4—シクロへキシレン基、 P h eは 1 , 4—フエ二レン 基、 H e Xはシクロへキセニレンジィル基、 P y rはビリ ミジン一 2 , 5—ジィ ル基、 P y dはピリ ジン一 2 , 5—ジィル基、 D i oは 1 , 3—ジォキサン— 2 5 -ジィル基を示し、 該 P h eは 1つ以上の水素原子がフッ素原子で置換されて いてもよく、 A,、 A2、 八3ぉょび八4 は C y c、 P h e、 H e . P y r、 P y dまたは D i oから選ばれるものとし、 好ましくは、 2つ以上のへテロ環を 舍まないものとする。
R -A1-A2-A3-A4- Q ( l a )
R - A , - (C H2)z- Az- A3- A4- Q ( l b)
R - A ! - A2- (C Hz)2- A3- A4- Q ( 1 c)
R -A,- A2- A3- (C Hz)2 - A4- Q ( I d)
式 （ 1 a ) で示される化合物は、 さらに下記の式 （ 1 a a ) ( l a p) で示 される化合物に展開される。
R- C y c - C y c - C y c - C y c - Q ( 1 a a )
R— C y c— C y c— C y c— P h e— Q ( l a b) R- C y c - C y c - P h e - P h e - Q ( l a c) R- C y c - P h e - P h e - P h e -Q ( l a d) R— P h e— P h e - P h e - P h e— Q ( 1 a e )
R - P h e— P h e - P h e - C y c - Q ( 1 a f )
R— P h e— P h e— C y c— C y c— Q ( l a g) R - P h e - C y c - C y c - C y c -Q ( 1 a h)
R- C y c - C y c - P h e - C y c - Q ( 1 a i )
R - C y c - P h e - C y c - C y c -Q (1 a j )
R- C y c - P e - P h e - C y c - Q ( 1 a k) R - P h e - P h e - C y c - P h e -Q ( 1 a 1 )
R— H e x— P h e— P h e— H e x— CI ( l a m)
R- P h e - P y r - P e - C y c - Q ( l a n)
R— D i o - C y c - P h e - P h e - Q ( 1 a o )
R - P y r - P h e - C y c - C y c - Q ( l a p) 式 （ 1 b) で示される化合物は、 さらに下記の式 （ 1 b a ) 〜 （ 1 b p ) で示 される化合物に展開される。
R - C y c - (CH2)2- C y c - C y c - C y c -Q ( 1 a ) R - C y c - (CH2)2- C y c - C y c - P h e -Q. ( 1 b) R - C y c - (CH2)2- C y c - P h e - P h e -Q ( 1 c ) R— C y c - (CH2)2- P h e - P h e - P h e -Q ( 1 d) R - P h e - (CH2)2- P h e - P h e - P h e -Q ( 1 b e ) R - P h e - (CH2)2- P h e - P h e - C y c -Q ( 1 f ) R - P h e - (CH2)2- P h e - C y c - C y c - Q ( 1 b g ) R - P h e - (CH2)2- C y c - C y c - C y c -Q ( 1 b h) R— C y c - (C H2)2- C y c - P h e - C y c -Q ( 1 b i ) R - C y c - (CH2)2- P h e - C y c - C y c - Q ( 1 b j ) R - C y c - (CH2)2- P h e - P h e - C y c - Q ( 1 k) R - P h e - (CH2)2- P h e - C y c - P h e -Q ( 1 b 1 ) R - P h e - (CH2)2- C y c - P h e - P h e -Q ( 1 b m) R— P h e— (CH2)2- C y c - C y c - P h e -Q ( 1 b n) R - C y c - (CHZ)2- C y c - P h e - P y d -Q ( 1 b o ) R— C y c— (CHZ)2- C y c - C y c - D i o -Q ( 1 b p) 式 （ 1 c) で示される化合物は、 さらに下記の式 （ 1 c a ) 〜 （ 1 c p ) で示 される化合物に展開される。 R - C y c - C y c C H2)2 C y c C y c - Q c a )
R- C y c - C y c C H 2) 2 C y c P h e - Q c b ) R - C y c - C y c C H 2) 2 P h e P h e - Q c c ) R- C y c - P h e C H z) 2 P h e P h e - Q c d ) R- P h e - P h e C H2)2 P h e P h e - Q c e ) R - P h e - P h e C H2)2 P h e C y c - Q c f ) R - P h e - P h e C H 2) 2 C y c C y c - Q c g ) R- P h e - C y c C H C y c C y c - Q c h) R - C y c - C y c C H2)2 P h e C y c - Q c i ) R - C y c - P h e rl z) 2 C y c C y c - Q c j ) R - C y c - P h e C H 2) 2 P h e C y c - Q c k) R - P h e - P h e rl z) 2 C y c P h e - Q c 1 ) R - P h e - C y c C Hz)2 P h e P h e - Q c m ) R- P h e - C y c ri z) 2 C y c P h e - Q e n)
R - D i o - C y c C ri 2) 2 P h e P h e - Q c 0 )
R-H e x - P h e CHZ)2- P h e -C y c -Q c p ) 式 （ 1 d ) で示される化合物は、 さらに下記の式 （ I d a) 1 d p ) で示 される化合物に展開される。
R - C y c - C y c - C y c - (CH2)2- C y c -Q d a )
R - C y c - C y c - C y c - (CHZ)2- P h e -Q d b )
R - C y c - C y c - P h e - (CH2)2- P h e - Q d c )
R - C y c - P h e - P h e - (CHZ)2- P h e -Q d d )
R - P h e - P h e - P h e - (CHZ)2- P h e -Q d e )
R - P h e - P h e - P h e - (C H2)2- C y c - Q d f )
R - P h e - P h e - C y c - (CH2)2- C y c -Q d g )
R - P e - C y c - C y c - (CH2)2- C c -Q d h )
R - C y c - C y c - P h e - (CH2)2- C c -Q d i )
- C y c - P h e - C y c - (CH2)2 - C y c - Q d j )
R - C y c - P h e - P h e - (CH2)E- C y c - Q d k ) R - P h e - P h e - C y c - (C HZ)2- P 0 3 6 h e - Q ( 1 d 1 ) R - P h e - C y c - P h e - (C HZ)2- P h e - Q ( l d m) R - P h e - C y c - C y c - (C H2)2- P h e - Q ( 1 d n) R - C y c - P h e - C y c - (C H2)Z- P h e - Q ( 1 d o ) R - C y c - D i o - P h e - (C H2)2- P h e - Q ( 1 d p ) 前記した全ての化合物において、 Qは炭素数 1〜 1 0の ώ) -置換アルキル基で あるが、 その中で特に好ましい基は、 フルォロメチル、 2 -フルォロェチル、 3 一フルォロプロピル、 4一フルォロブチル、 5 -フルォロペンチル、 6 —フルォ 口へキシル、 1 0—フルォロデシル、 クロロメチル、 2—クロロェチル、 3 —ク ロロプロピル、 4一クロロブチル、 5—クロ口ペンチル、 6—クロ口へキシル、 9一クロロノニル、 ブロモメチル、 2—ブロモェチル、 3 —ブロモブロビル、 4 ーブロモブチル、 5 —ブロモペンチル、 6 —ブロモへキシル、 8 —ブロモォクチ ル、 ョー ドメチル、 2 —ョー ドエチル、 3 —ョードブ口ピル、 4一ョー ドブチル 、 5 —ョー ドペンチル、 6 -ョー ドへキシル、 7 —ョ一 ドヘプチル、 ヒ ドロキシ メチル、 2 —ヒ ドロキシェチル、 3 —ヒ ドロキシブ口ビル、 4ーヒ ドロキシブチ ル、 5—ヒ ドロキシペンチル、 6 —ヒ ドロキシへキシル、 1 0 —ヒ ドロキシデシ ルである。
前記した通り、 式 （ l a a) 〜 （l a p) 、 （ l b a) 〜 （ l b p) 、 ( 1 c a ) 〜 （ 1 c p) および （I d a ) 〜 （ 1 d p ) で示される化合物は好適例とい える力 これらの中でもさらに好ましいものとして下記の式 （ 1 一 1 ) 〜 （ 1 一 4 4) で示される化合物をあげることができる。
Figure imgf000013_0001
OSSlO/96df/X3d L8LI /96 ΟΛ\ to t
n
Figure imgf000014_0001
o
Figure imgf000014_0002
本発明の一般式 （ 1 ) で示される液晶性化合物は、 公知の一般的な有機合成法 によって製造することができるが、 例えば以下のような方法で簡便に製造するこ とができる。
DAST
R-A,-Z,-Ai ■Z Z3-A4-(CH2)r,F Z3-A4{CH2)nCl Z3-A CH2)mF
Figure imgf000015_0001
R-A'- Zに A2-Z2-A3-Z3-A4 CH2)m0SiMe3
(A
PhPF4
Figure imgf000015_0002
すなわち、 一般式 （ 1 ) において X = O Hである化合物 （丄） を、 三フッ化ジ ェチルァミノ硫黄 （D A S T) (M. H u d 1 i c k y , オーガ二ック リアク シヨ ンズ， 3 5 , 5 1 3 ( 1 9 8 8 ) 、 P. A. M e s s i n a等， ザ ジャー ナル ォブ フルオリ ン ケミス トリ一， 1 3 7 ( 1 9 8 9 ) ) . (2— クロ口 — 1 , 1 , 2 _ トリフルォロェチル） ジェチルァミ ン （C. M. S h a r t s等， オーガニック リアクショ ンズ， 1 5 8 ( 1 9 7 4 ) ) 、 三フッ 化モルホリノ硫黄 （K. C. Ma n g e等， ザ ジャーナル ォブ フルオリ ン ケミス トリー， 4 0 δ ( 1 9 8 9 ) ) またはジェチルァミ ン一へキサフ ルォロプロペン （石川等， ブルティ ン ォブ ザ ケミカル ソサイエティ ー ォブ ジヤノ、'ン， ( 1 1 ) , 3 3 7 7 ( 1 9 7 9) 等のフッ素化剤でフッ素 化することにより、 X = Fである化合物 （ ） を製造することができる。
このものはまた、 前記アルコール （丄） と塩化水素/塩化亜鉛、 臭化水素酸、 ヨウ化水素酸、 塩化チォニル、 臭化チォニル、 ヨウ化カリウム、 三ヨウ化リ ン、 三塩化リン、 三臭化リ ン、 五塩化リ ンまたはォキシ塩化リン等のハロゲン化剤の 反応から得られ、 一般式 （ 1 ) において X =ハロゲン原子である化合物 （J_) を- K F (石川等， ケミス トリ ー レターズ， 7 6 1 ( 1 9 8 1 ) ) 、 ピリジニゥム ポリ （ハイ ドロジェン フルオリ ド） （HF— P y) (G. A. 0 1 a h等， ザ ジャーナル ォブ オーガニック ケミス トリ ー， 4 4, 3 8 7 2 ( 1 9 7 9) ) 、 n— B u4NF (D. 0. K i e s e w e t t e r等， ザ ジャーナル ォブ オーガニック ケミス トリ —， 4 9, 4 9 0 0, ( 1 9 8 4) ) または P h 4 P F - H F錯体 （S. J . B r o w n等， ジャーナル ォブ ザ ケミカ ル ソサイエティー ケミカル コ ミュニケイ シヨ ンズ， 6 7 2 ( 1 9 8 5) ) 等のフッ素化剤と反応させることによつても製造することができる。
さらに、 前記アルコール （丄） をシリルェ—テル体 （丄） とした後、 P h P F4 (H. K o o p等. ジャーナル ォブ フルオリ ン ケミス トリ一, 2 5 2 ( 1 9 7 2) ) 、 η— B u4NF/CH3S 02Fまたは DAST等のフッ素化剤 でフッ素化して製造することもできる。
なお、 出発物質でもある上記アルコール （丄） は公知の一般的な有機合成法に よって製造することができるが、 例えば以下の s c h e m e 1〜 1 2に示すよう な方法で簡便に製造することができる。
* 1
δ
25
Figure imgf000017_0001
to
Figure imgf000018_0001
(sctiome 2)
。
(15) 00
Figure imgf000018_0002
(scheme 3)
CH H
Figure imgf000018_0003
(scheme 4)
t CO
n
Figure imgf000019_0001
(scheme 5)
Figure imgf000019_0002
m) ), I) -ひ .)-Q(cHz)(»H
( 20 ) 1
(scheme 6)
Figure imgf000019_0003
(scheme 7)
Figure imgf000020_0001
t
en
Figure imgf000021_0001
(scheme 11)
Figure imgf000021_0002
(n lioino 12)
( scheme屮、 n！および n2は ίに l!l!Y して（）；1:たは Iを示し、 X' は B i ll:たは Iを示す
反応 : ft： a ) ハ πゲン比物 Zn - U Uに i i ) H II r
b) -H2 /AJ?|'l:Mft¾: j ) シクロへキサノン ii^^Zn I) uし ί c) ト I 2/ (I - C k) PCC
<D I 2/S h C I 5 I ) ハロゲン化物 ZMg
c )ハ nゲン化物/ n-li u l. i /ZnC I a " 0ィ CH4„p'ph3x'ン,
f ) H ·■ - II ) M e；, S i I
g) (J- ί 0) 2 I'O C II 2 COO 1· t i.' o ) K u— C
10
すなわち、 s c h e m e 1に示すごとく、 化合物 （^_) を J . D. B u h l - e r等 （ザ ジャーナル ォブ オーガニック ケミス トリ一, 3 8, 9 0 4 ( 1 9 7 3 ) ) または今本等 （ジャーナル ォブ ジ アメ リカン ケミカル ソ サイエティ一， 1 1 1 , 4 3 9 2 ( 1 9 8 9 ) ) の方法等により化合物 （i) と した後、 P— トルヱンスルホン酸等の酸性触媒存在下、 トルエンまたはキシレン 等の溶媒中で加熱脱水して化合物 （丄） とする。 化合物 （丄） を P d - C等の触 媒存在下接触水素添加して化合物 （i) とした後、 上村等 （ブルティ ン ォブ ザ ケミカル ソサイエティー ォブ ジャパン， 4 7 , 1 4 7 ( 1 9 7 4 ) ) または H. B e c k e r等 （O r g a n i k um, V E B D e u t s c e r V e r 1 a g d e r W i s s e n s c h a f t e n, 1 8 9 ( 1 9 7 3 ) ) の方法等によりハロゲン化物 （i_) とする。
該化合物 （ ） を林等 （ジャーナル ォブ ジ アメ リカン ケミカル ソサ イエティー， 1 0 6, 1 5 8 ( 1 9 8 4 ) ) または根岸等 （ザ ジャーナル ォ ブ オーガニック ケミス トリ ー， JJ_ ( 1 0) , 1 8 2 1 ( 1 9 7 7) ) の方 法等によりクロスカップリ ング反応を行った後、 脱保護してアルコール誘導体例 の ( 1 1 ) を得ることができる。
また、 化合物 （ ） のグリニャール試薬またはリチウム試薬を調製した後、 ホ ルムアルデヒ ド、 エチレンォキシドまたはプロピレンォキシド等の環状エーテル と反応することによってもそれぞれ対応するアルコール誘導体が得られる。
次に、 s c h e m e 2に示すごとく、 化合物 （ ） を W. S. W a r d s w o r t h等 （ジャーナル ォブ ジ アメ リカン ケミカル ソサイエティー， 8 . 1 7 3 3 ( 1 9 6 1 ) ) の方法により化合物 ( 1 2) とした後、 接触水素添 加して化合物 ( 1 3) とする。 次いで、 これを水素化リチウムアルミニウム ( L A H) 、 水素化ビス （ 2—メ トキシェ トキシ） アルミニウムナ トリ ウム、 水素 化ホウ素リチウムまたは水素化ジィソブチルアルミニウム等の還元剤で還元して 化合物 ( 1 ) とする。
該化合物 ( 1 ) を H. B e c k e r等 （O r g a n i k um, V EB D e u t s c h e r V e r 1 a g d e r W i s s e n s c h a f t e n, 2 1 2 ( 1 9 7 3) ) 、 C. R. N o l l e r等 （オーガニック シンセンス， II, 3 5 8 ( 1 9 4 3 ) ) 、 G. A. W i 1 e y等 （ジャーナル ォブ ジ ァ メ リカン ケ ミカル ソサイエティ一， 9 6 4 ( 1 9 6 4) ) 、
S. M a n n a等 （シンセテイ ツク コ ミュニケイ ショ ンズ， 1 5 , 6 3 3 ( 1 9 8 5) ) 、 G. C a i n e l l i等 （シンセシス， 3 0 6 ( 1 9 8 3) ) 、 G. H. D a u b等 （ザ ジャーナル ォブ オーガニック ケミス トリー， 1 9 , 1 5 7 1 ( 1 9 5 4) ) 、 H. S t o n e等 （オーガ二ック シンセシス， IV, 3 2 3 ( 1 9 6 3 ) ) 、 G. A. O l a h等 （シンセシス， 6 5 3 ( 1 9 7 4 )
、 ザ ジャーナル ォブ オーガニック ケミス トリー， 4 4 , 1 2 4 7 ( 1 9 7 9 ) ) または今本等 （シンセシス， 4 6 0 ( 1 9 8 3 ) ) の方法等によりハラ イ ド ( 1 5 ) とした後、 前述のそれぞれ林等の方法等によるクロスカップリ ング 反応、 上村等の方法等によるハロゲン化および林等の方法等によるクロス力ッブ リング反応を行った後、 脱保護してアルコール誘導体例の ( 1 7 ) を得ることが できる
また、 s c h e m e 3に示すごとく、 前記化合物 ( 1 5 ) を前述の J . D. B u h 1 e r等の方法等、 脱水、 接触水素添加、 前述の上村等の方法等によるハ ロゲン化および前述の林等の方法等によるクロス力ップリング反応を行った後、 脱保護してアルコール誘導体例の ( 1 8 ) を得ることができる。
また、 s c h e m e 4に示すごとく、 W. S u c r o w等 （ケミ ツヒ ベリ ヒ テ， 1 2 1 , 2 1 9 ( 1 9 8 8 ) ) の方法で得られる化合物 ( 1 9 ) をクロロク ロム酸ピリ ジニゥム (P C C) 、 ニクロム酸ピリジニゥム、 フロォ口クロム酸ビ リジニゥム、 酸化クロム、 活性二酸化マンガンまたはジメチルスルホキシドノ塩 化ォキサリル等の酸化剤で酸化して化合物 （_U_) とする。
次いで該化合物 ( 2 0 ) をフヱニルマグネシウムハライ ドとのグリニャール反 応、 脱水、 接触水素添加、 前述の上村等の方法等によるハロゲン化および前述の 林等の方法等によるクロスカップリ ング反応を行った後、 脱保護してアルコ ール 誘導体例の ( 2 2 ) を得ることができる。
また、 s c h e m e 5に示すごとく、 前記化合物 ( 2 0 ) を前述の W. S. Wa r d s w 0 r t h等の方法、 接触水素添加、 還元および前述の H. B e - c k e r等の方法等により化合物 （2 3 ) とする。 次いで、 前述のそれぞれ林等 の方法等によるクロスカツプリング反応、 上村等の方法等によるハロゲン化およ び林等の方法等によるクロス力ップリ ング反応を行った後、 脱保護してアルコ一 ル誘導体例の (2 4) を得ることができる。
また、 s c h e m e 6に示すごとく、 化合物 (2 5) を前述の J . D. B u - h i e r等の方法等、 脱水および接触水素添加に付した後脱保護して化合物 （ 1) とする。 次いで該化合物 (2 7) をゥイ ツティヒ反応 （G. W i t t i g等 . ァンゲバンテ ケミー， _±' 1 2 1 , 1 3 7 3 ( 1 9 5 9) 、 オーガ二ック リアクショ ンズ， 第 1 4巻， 第 3章） および接触水素添加に付した後、 脱保護 してアルコール誘導体例の (2 8) を得ることができる。
また、 s c h e m e 7に示すごとく、 化合物 (2 5) を前述の林等の方法等に よるクロス力 'ンプリ ング反応、 脱保護、 ウイ ッティ反応および接触水素添加に付 したのち、 脱保護してアルコール誘導体例の (2 9) を得ることができる。
また、 s c h e m e 8に示すごとく、 化合物 (3 0) を前述の J . D. B u - h 1 e r等の方法等により化合物 (3 1 ) とする。 該化合物 (3 1 ) を脱水、 接 触水素添加、 脱保護、 ゥイ ツティヒ反応および接触水素添加に付した後、 脱保護 してアルコール誘導体例の (3 2) を得ることができる。
また、 s c h e m e 9に示すごとく、 化合物 (3 3) を前述の J . D. B u - h 1 e r等の方法等により化合物 (3 4) とした後脱水し、 次いでトリメチルョ - ドシランまたは三フッ化ホウ素等により脱保護し化合物 （3 5) とする。 化 合物 (3 5) を R u - C等の触媒の存在下接触水素添加し、 次いで酸化して化合 物 ( 3 6) とする。
該化合物 (3 6) に化合物 (3 3) から化合物 (3 6) への反応を繰り返し行 つてシクロへキサノ ン誘導体とした後、 これを前述のゥイ ツティヒ反応および接 触水素添加に付し、 次いで脱保護してアルコール誘導体例の (3 7) を得ること ができる。
また、 s c h e m e l Oに示すごとく、 化合物 (3 8) を前述の J . D. B u h 1 e r等の方法等、 脱水、 接触水素添加、 脱保護、 前述のウイ ッティ ヒ反 応および接触水素添加に付した後、 脱保護してアルコール誘導体例の (4 0) を 得ることができる。 また、 s c h e m e 1 1に示すごとく、 化合物 ( 4 1 ) を前述の林等の方法等 によるクロス力ップリング反応、 脱保護および前述のゥイ ツティヒ反応に付し、 次いで脱保護してアルコール誘導体例の ( 3 ) を得ることができる。
また、 s c h e m e 1 2に示すごとく、 前記化合物 ( 1 ) を前述のそれぞれ 林等の方法等によるクロスカップリ ング反応、 上村等の方法等によるハロゲン化 および林等の方法等によるクロス力ップリング反応に付し、 次いで脱保護してァ ルコール誘導体例の ( 4 5 ) を得ることができる。
上記に例示した以外の構造を有する本発明化合物 （例えば芳香環の水素原子が フッ素原子に置換された化合物） についても上記と同様な手法あるいはそれらの 組み合わせにより容易に製造することができる。
このようにして得られる本発明の液晶性化合物は、 いずれも他の液晶材料との 相溶性に優れ、 高い等方相転移温度を有するうえ置換アルキル基の導入による粘 度の増加も見られない。 また安定性にも優れているためネマチック液晶組成物の 構成成分として極めて優れている。
従来、 液晶性化合物は一般にその分子内の水素原子をフッ素原子に置換すると、 等方相転移温度の低下や粘度の増加といった欠点を生ずることは当該業者によく 知られていることであり、 以下にその一例を示す。
N【 （て） 1} m P a · s ) 2)
Figure imgf000025_0001
3Π7· 82. 2 26. 1
Figure imgf000025_0002
1) ：メルク社製液晶組成 ¾Zし I— 1 132に i 5重量 ¾溶解した測定結果
2) ：同上 20てにおける測定結果 しかし、 本発明の化合物においてはそれらの悪影響は見られず、 高い等方相転 移温度と低粘性を維持しつつ相溶性が改善されるという予期し得ぬ効果が得られ る。
本発明の化合物は、 さらに倭れた安定性と高い電圧保持率を有するため、 TN 型および STN型はもちろん、 高い電圧保持率が必要とされる TFT型用の液晶 組成物においてもその構成成分として好適に使用することができる。
本発明化合物のうち、 分子内に 3個あるいは 4個のシクロへキサン環を有する 化合物は格別に高い等方相転移温度と小さな Δ ηおよび比較的低粘性を示し、 3 個あるいは 4個の芳香環を有する化合物は大きな Δηを示し、 またピリ ミジン環、 ピリジン環またはジォキサン環を有する化合物は比較的大きな△ εを示す。 また、 環の水素原子をフッ素原子に置換することにより、 Δ εおよび相溶性を改善する ことが可能である。
Rがアルケニル基である化合物は、 大きな弾性定数比 （ベンド弾性定数 スプ レイ弾性定数） を示し、 透過率の変化が急峻であることから STN用の組成物に 特に好適である。
また、 Xは F、 C l、 B r、 Iまたは 0 Hであるが、 安定性および粘性の点か ら Fである化合物が格別に好適といえる。
これらのことから六員環や置換基および/または結合基を適当に選択すること により所望の物性を有する新たな液晶性化合物を得ることができる。
本発明により提供される液晶組成物は、 一般式 （1 ) で示される液晶性化合物 を少なく とも 1種類含む第一成分のみでもよいが、 これに加え、 第二成分として 既述参照の一般式 （2) 、 (3) および （4) からなる群から選ばれる少なく と も 1種類の化合物 （以下第二 A成分と称する） および/または一般式 （5) 、 (6) 、 （7 ) 、 （8) および （9) からなる群から選ばれる少なくとも 1種類 の化合物 （以下第二 B成分と称する） を混合したものが好ましく、 さらに、 しき い値電圧、 液晶相温度範囲、 屈折率異方性値、 誘電率異方性値および粘度等を調 整する目的で、 公知の化合物を第三成分として混合することもできる。
上記第二 A成分のうち、 一般式 （2) に舍まれる化合物の好適例として次の (2 - 1 ) 〜 （2— 1 5) 、 一般式 （3) に舍まれる化合物の好適例として （3 — 1 ) 〜 （3— 48) 、 一般式 （4) に含まれる化合物の好適例として （4— 1 ) 〜 （4一 5 5) をそれぞれ挙げることができる。
Figure imgf000027_0001
2 δ t en
Figure imgf000028_0001
Figure imgf000028_0002
()31- t
en
Figure imgf000029_0001
S -25 3
Figure imgf000029_0002
t
Figure imgf000030_0001
Figure imgf000030_0002
(313- t
CJ1
Figure imgf000031_0001
6
:354-
t t
n Cn
o
Figure imgf000032_0001
t 0
Figure imgf000032_0002
Figure imgf000033_0001
U
0. {9)
Figure imgf000033_0002
00
Figure imgf000034_0001
Figure imgf000034_0002
) (S3
Figure imgf000035_0001
OSSlO/96dr/13d LSLIP/96 OM „
PCT/JP96/01550 これらの一般式 （2) 〜 （4 ) で示される化合物は、 誘電率異方性値が正を示 し、 熱安定性や化学的安定性が非常に優れている。
該化合物の使用量は、 液晶組成物の全重量に対して 〜 9 9重量％の範囲が適 するが、 好ましくは 1 0 9 7重量％、 より好ましくは 4 0〜 9 5重量％である < 次に、 前記第二 B成分のうち、 一般式 （5 ) 、 ( 6 ) および （？） に含まれる 化合物の好適例として、 それぞれ （5 _ 1 ) 〜 （5 - 2 4 ) 6— n 6 3) および （7— n 〜 （7— 1 7 ) を挙げることができる。
Figure imgf000037_0001
Figure imgf000037_0002
< I M
L)〔
(9)1 (5-18)
Figure imgf000038_0001
20
(6-1)
Figure imgf000039_0001
Figure imgf000039_0002
) (17-
Figure imgf000040_0001
o
00 O
ひ
Figure imgf000041_0001
oo
これらの一般式 （8) および （9) で示される化合物は、 誘電率異方性値が負 または弱い正の化合物であり、 そのうち一般式 （8) で示される化合物は、 組成 物成分として、 主に粘度低下や屈折率異方性値の調整の目的に、 また一般式 （9 ) で示される化合物は、 液晶相温度範囲を広げる目的およびノまたは屈折率異方 性値の調整を目的に使用される。
上記の一般式 （5) 〜 （9) で示される化合物は、 特に STN型表示方式や通 常の T N型表示方式用の液晶組成物を調製する場合に不可欠な化合物である。
該化合物の使用量は、 通常の STN型表示方式や TN型表示方式用の液晶組成物 を調製する場合には、 液晶組成物の全重量に対して 1〜 9 9重量％の範囲が適す るが、 好ましくは 1 0〜 9 7重量％、 より好ましくは 4 0〜 9 5重量％の範囲で ある。
本発明に従い提供される液晶組成物は、 一般式 （ 1 ) で示される液晶性化合物 の少なくとも 1種類を 0. 1〜 9 9重量％の割合で舍有することが、 優良な特性 を発現せしめるために好ましい。
該液晶組成物はそれ自体公知の方法、 例えば種々の成分を高温度下で相互に溶 解させる方法等により一般に調製される。 また、 必要により、 適当な添加物を加 えることによって、 意図する用途に応じた改良がなされ、 最適化される。 このよ うな添加物は当該業者によく知られており、 文献などに詳細に記載されている。 通常、 液晶のらせん構造を誘起して必要なねじれ角を調整し、 逆ねじれを防ぐと いつた効果を有するキラルド一プ剤などが添加される。
また、 メロシアニン系、 スチリル系、 ァゾ系、 ァゾメチン系、 ァゾキシ系、 キ ノフタ口ン系、 アントラキノ ン系およびテトラジン系等の二色性色素を添加すれ ば、 GH型用の液晶組成物として使用することもできる。 本発明に係る組成物は、 ネマチック液晶をマイクロカプセル化して作製した N CAPや、 液晶中に三次元 網目状高分子を形成して作製したポリマー分散型液晶表示素子 （P D L CD) 例 えばポリマーネッ トワーク液晶表示素子 （PN L CD) 用をはじめ、 複屈折制御 (E CB) 型や D S型用の液晶組成物としても使用できる。
本発明の化合物を舍有する液晶組成物例として以下のものを示すことができる, なお、 化合物の N o. は後述の実施例中に示されるそれと同一である。 組成例 1
Figure imgf000043_0001
C3H7" ~ "。C2H5 3重量？
Figure imgf000043_0002
10重量％
C3H7 ~0"^~ "。CH3 10重量％ C4Hg→ -≡→Q^- OCH3 10重量？
3重量％
3重量％
4重量％
Figure imgf000043_0003
4重量％
4重量％
Figure imgf000043_0004
組成例 2
(No. 3) 6重量％ (No. 4) 6重置％ ( o. 5) 4重量％
8重量％ 8重量％ 4重量％ 8重量％ 4重量％ 8重量％ 6重量％ 8重量％ 5重量％ 4重量％ 6重量％
Figure imgf000044_0001
5重量％
組成例 3
(No. 1) 5重量％ (No. 3) 5重量％
(No. 4) 5重量％ (No. 5) 5重量％
13重量％
3重量％
Figure imgf000045_0001
8重量％
8重量％
C2H5 OCH3
10重量％ 3重量％ 2重量％ 3重量％
3重量％
3重量％
Figure imgf000045_0002
組成例 4
(No. 1) 4重; 1% (No. 3) 5重量％ (No. 4) 4重量％
(No. 38) 3重量％
5重量％ 2重量％ 10重量％ 10重量％ 4重量％
4重量％
4重量％
4重量％
4重量％
4重量％
4重量 9
4重量％
Figure imgf000046_0001
6重量％
C3H7— ^ ヽ * 厂。3Η7 8重量％
C3H7" " " ~。CH3 3重量％
4重量％
Figure imgf000046_0002
4重量％ 組成例 5
(No. 1) 4重量％
(No. 38) 4重量％ (No. 40) 4重量％
10重量％ 10重量％ 10重量％ ' 8重量％ 10重量％ 2重量％ 2重量％ 3重量％ 3重量％
Figure imgf000047_0001
O- OCH, 3重量％ 3重量％ 2重量％
2重量％
10重量％ 4重量％
2重量％
2重量％
2重量％
Figure imgf000047_0002
組成例 6
Figure imgf000048_0001
％ 組成例 7
(No. 3) 5重：！:％
(No. 4) 5重量％
(No. 6) 3重量％
(No. 7) 3重量％
15重量％
12重量％
12重量％ 5重量％
4重量％
Figure imgf000049_0001
2重量％
2重量％
2重量％
10重量％ 10重量％ 10重量％
Figure imgf000049_0002
組成例 8
( o. 120) 3重量％
(No, 21) 5重量％
(No. 142) 6重晷％
(No. 72) 6重量％ (No. 75) 6重量％
12重量 9-0 10重量％
10重量％
6重量％ 6重量％ 6重量％ 4重量％
3重量％ 2重量％
4重量％ 4重量％
Figure imgf000050_0001
3重量％ 2重量％ ^ O 重量％
CH3 2 組成例 9
( o. 213) 3重置％ ( o. 214) 2重量 9 ( o. 166) 4重量％ ( o. 168) 4重量％
5重量％ 0重量％ 5重量％ 0里; s¾
8重量％ 5重量％
5重量％
6重量％
2重量％ 6重量％ 4重量％
Figure imgf000051_0001
C3H7 ~ ~ ~ jr。CH3 4重量％
2重量％ 2重量％
3重量％
Figure imgf000051_0002
組成例 1 0
(No. 174) 5重置％ (NO. 176) 5重量％
Figure imgf000052_0001
(No. 89) 5重量％
C3H7" ~ "CN I 8重量％ 3 7" 4重量％
10重量％
C3H7-< )- ^-OC2H5
4重量％ 4重量％ 8重量％ 6重量％
2重量％ 10重量％ 10重量％ 4重量％
Figure imgf000052_0002
5重量％
組成例 1 1
(No. 38) 5重量％
(No. 40) 5重量％
(No. 41) 4重量％
10重量％
12重量％
12重量％
12重量％ 8重量％
4重量％
8重量％
5重量％ 5重量％
Figure imgf000053_0001
10重量％
組成例 1 2
(No. 38) 6重量％ (NO. 40) 6重量％
( o. 4 1) 6重量％
6重量％
6重量％ 4重量％
13重量％
13重量％ 5重量％
5重量％
5重量％ 3重量％ 3重量％ 13重量％ 6重量％
Figure imgf000054_0001
組成例 1 3
Figure imgf000055_0001
C3H7 )- /广 α 7重量％
8重量％
6重量％
Figure imgf000055_0002
6里至％ ふ
Qr 5重量％
C4Hg— \ κ> 8重量％
C5H„人 - ~CI 5重量％
8 Ml重量％
F
CsHn 1 0重量％
F
F
3 7 ~\ 3重量％
F
~ ^ C3H7 3重量％ 組成例 1 4
(No. 87) 5重量％
(No. 88) 4重量％
(No. 93) 5重量％
(No. 94) 4重量％
Figure imgf000056_0001
3重量％
2重量％
％ ％
Figure imgf000056_0002
組成例 1 5
(NO. 20) 5重置％
(No. 152) 6重量％
(No. 154) 4重量％
(No. 155) 4重量％
8重量％ 6重量％ 3重量％
4重量％
4重量％
4重量％
7重量％
7重量％
14重量％
Figure imgf000057_0001
5重量％
4重量％ C3H7 f~ _ ― ^ -C4H9 4重量％
4重量％ 3重量％
2重量％
Figure imgf000057_0002
C3H7 2重量％ 組成例 1 6
Figure imgf000058_0001
CH2=C3Hs h- ( )-C3H7 4重量％
Figure imgf000058_0002
4重量％ 組成例 1 Ί
Figure imgf000059_0001
組成例 1 8
( o. 99) 4重置％
(No. 100) 4重量％ (No. 109) 3重量％
( o. 112) 4重量％
11重量％ 5重量％ 8重量％
12重量％
5重量％
3重量％
3重量％
5重量％
5重量％
5重量％
5重量％
4重量％
5重量％
6重量％
3重; E%
Figure imgf000060_0001
組成例 1 9
(No. 38) 5重量％
(No. 40) 5重量％
(No. 41) 5重量％
12重量％
Figure imgf000061_0001
12重量％ C7H1S" ~0"F 12重量％
6重量％
C3H7- y- / 。 CF3 6
6重量％ 5重量％
6重量％
10重量％
Figure imgf000061_0002
0重量％
1- δ 組成例 2 0
(No. 183) 4重量％
( o. 184) 4重量％
Figure imgf000062_0001
(No. 124) 4重量％
10
2重量％
4重量％
Figure imgf000062_0002
3重量％
8重量％ 5 8重量％
8重量％
8重量％
2重量％
Figure imgf000062_0003
2重量％ 組成例 2 1
(No. 14) 3重量％ ( o. 15) 3重量％ (No. 17) 3重量％
(No. 43) 3重量％
0重: 1% 5重量％ 3重量％ 5重量％ 5重量％ 3重量％ 6重量％
• 6重量％ 6重量％
5重量％ 2重量％ 2重量％ 3重量％
2重量％
2重量％
Figure imgf000063_0001
2重量％ 組成例 2 2
Figure imgf000064_0001
c3H7~ ~ "0C2Hs 3重量％
2重量％
1 0重量％
Figure imgf000064_0002
1 0重量％
C5H11 1 0重量％
5重量％
5重量％
1 0重量％
5重量％
3重量％ 8重量％
6重量％
3重量％
2重量％
Figure imgf000064_0003
以下さらに組成例を示すが、 これらの組成例における化合物の表示は、 下記表
1に示す定義に従い左末端基、 結合基、 環構造および右末端基の各欄に示された 基を記号の櫊に示されたそれに対応させることにより行った。
【表 1 】
Figure imgf000065_0001
組成例 2 3
4 -HB B H- 4 F (N o . 1 ) 0重量％
I V 2 - B E B (F, F) 一 C 0重量％ 3 - H B - C 0重量％ 1 - B T B - 3 0重量％
2 - B TB - 1 0重量％
3 - H H - 4 0重量％
3 - H H B - 1 0重量％ 3 - H H B - 3 0重量％ 3 -H 2 B TB - 2 0重量％ 3 - H 2 BTB- 3 0重量％
3 - H 2 BTB - 4 0重量％
3 - H B (F) TB - 2 0重量％ 3 - HB (F) TB - 3
Figure imgf000066_0001
0重量％ 組成例 2 4
4 - HB B H - 4 F (N o. 1 ) 2111 5. 0重量％
V 2 - H B - C δ
1 2. 0重量％
1 V 2 - H B - C 1 2. 0重量％ 3 - H B - C 2 4. 0重量％ 3 - H B (F) - C 5. 0重量％
2— B T B - 1 2 · 0重量％
3 - H H - 4 8. 0重量％ 3 -H H-V F F 6 , 0重量％
2 - H H B - C 3 0重量％ 3 - H HB - C 6 0重量％
3 - HB (F) TB - 2 8 0重量％ 3 -H 2 BTB - 2 3 0重量％ 3 -H 2 BTB - 3 3 0重量％ 3 - H 2 BTB - 4 3 0重量％ 組成例 2 5
4 - H B B H - 4 F (N o . 1 ) 3 0重量％
5 - H B B H - 1 F ( o. 5 ) 3 0重量％ 201 - B E B (F) - C 5 0重量％ 301 - B E B (F) - C 1 5 0重量％
40 1 - B E B (F) — C 1 3 0重量％
501 - B E B (F) 一 C 1 3 0重量％
2 - H H B (F) 一 C 1 5 0重量％
3 - H H B (F) 一 C 1 5 0重量％ 3 - H B (F) TB - 2 3 0重量％
3 - H B (F) TB - 3 2 0重量％ 3 - H B (F) TB - 4 3 0重量％ 3 - H H B一 1 8 0重量％ 3 - H H B— 01 2 0重量％ 組成例 2 6
3 - H B B H - 3 F (N o. 7 ) 4 0重量％
4 - H B B H - 4 F (N o. 1 ) 5 0重量％
5 - P y B - F 4 0重量％
3 - P y B (F) 一 F 4 0重量％ 2 - B B一 C 5 0重量％
4 - B B一 C 4 0重量％
5 - B B一 C 5 0重量％
2 - P y B - 2 2 0重量％
3 - P y B - 2 2 0重量％ 4 - P y B - 2 2 0重量％
6 - P y B - 05 3 0重量％ 6 - P y B - O 6 3 0重量％ 6 - P y B - O 7 3 0重量％ 6 - P y B - 08 3 0重量％ 3 - P y B B - F 6. 0重量％
4 - P y B B - F 6. 0重量％
5 - P y B B - F 6. 0重量％ 3 - H H B - 1 6. 0重量％ 3 - H H B - 3 4. 0重量％
2 - H 2 BTB - 2 4. 0重量％ 2 -H 2 BTB - 3 4. 0重量％
2 - H 2 BTB - 4 5. 0重量％ 3 - H 2 BTB— 3 5. 0重量％ 3 -H 2 BTB - 4 5. 0重量％ 組成例 1 7
3 - HB B H - 5 F (N o 1 0) 3. 0重量％
3 - D B - C 1 0. 0重量％
4 - D B - C 1 0. 0重量％ 2 - B E B - C 1 2. 0重量％
3 - B E B - C 4. 0重量％
3— P y B (F) 一 F 6. 0重量％
3 - H EB - 04 8. 0重量％
4 - HEB -02 6. 0重量％ 5 - HEB - 0 1 6. 0重量％
3 -HE B -02 5. 0重量％
5 - HEB—〇 2 4. 0重量％ 5 - H E B - 5 5 , 0重量％
4 - H E B - 5 5. 0重量％ 1 〇 一 B EB - 2 4 0重量％
3 - H H B - 1 3 0重量％
3 -HH EB B - C 3 0重量％
3 -HB EB B - C 3 0重量％
5 - HB E B B - C 3 0重量％ 組成例 2 8
301 - H B B H - 2 F (N o 1 ) 4 0重量％ 3 - H B - C 1 8 0重量％ 5 - H B - C 3 0重量％ 1 〇 1 一 H B - C 1 0 0重量％
3 - H B (F) 一 C 1 0 0重量％
2 - P y B - 2 2 0重量％
3 - P y B - 2 2 0重量％
4 - P y B - 2 2 0重量％ 1 01 - H H - 3 7 0重量％
2 - B T B - 01 0重量％
3 - H H B - 1 7 0重量％ 3 - H H B - F 4 0重量％
3 - H H B - 0 1 4 0重量％ 3 - H H B - 3 4 0重量％
3 -H 2 BTB - 2 3 0重量％
3 - H 2 BTB - 3 3 0重量％
2 - P y B H - 3 4 0重量％ 3 - P y B H - 3 3 0重量％ 3 - P y B B - 2 3 0重量％ 組成例 2 9
4 - H B B H - 4 F (N o . 1 ) 4. 0重量％
3 - H B B ( 2 F) H - 5 F (N o. 4 6) 3. 0重量％ 2〇 1 - B EB (F) - C 5 · 0重量％ 301 -B E B (F) - C 1 2. 0重量％
501 - B EB (F) - C 4. 0重量％ 1 V 2 - B EB (F, F) 一 C 1 0. 0重量％
3 - HH - EM e 1 0. 0重量％ 3 - H B - 02 1 8. 0重量％ 3 - HHEB - F 3. 0重量％ δ - ΗΗ ΕΒ - F 3. 0重量％ 3 - HB E B - F 4. 0重量％
201 - H B E B (F) 一 C 2. 0重量％ 3 - HB (F) EB (F) - C 2. 0重量％
3— HB EB (F, F) - C 2. 0重量％
3 - H H B - F 4. 0重量％
3 - H H B - O 1 4. 0重量％ 3 - H H B - 3 6. 0重量％ 3 - HEB EB - F 2. 0重量％
3 -HEB EB - l 2. 0重量％ 組成例 3 0
3 - HB B ( 2 F) H - 3 F ( O. 4 5) 3. 0重量％ 201 - B EB (F) - C 5 - 0重量％ 301 -B EB (F) - C 1 2. 0重量％
501 - B EB (F) - C 4. 0重量％ 1 V 2 - B EB (F, F) - C 1 6. 0重量％ 3 - H B - O 2 1 0. 0重量％ 3 - H H - 4 3. 0重量％ 3 - HHB - F 3. 0重量％
3 - H H B - 1 8. 0重量％ 3 - H H B - 01 4. 0重量％ 3 - HB EB - F 4 , 0重量％ 3 - H H EB - F 7. 0重量％ 5 - HHEB - F 7 0重量％ 3 - H 2 BTB - 2 4 0重量％ 3 -H 2 B TB - 3 4 0重量％ 3 - H 2 BTB - 4 4 0重量 3 - H B (F) TB— 2 2 0重量％ 組成例 3 1
3 - H B B H - 5 F ( N o . 1 0 ) 3 0重量％
3 - H B B H - 3 F ( N o . 7 ) 3 0重量％
2 - B E B - C 1 2 0重量％ 3 - B E B - C 4 0重量％
4 - B E B - C 6 0重量％
3 - H B一 C 2 8 0重量％
3 - H E B - 0 4 1 2 0重量％
4 - H E B - 0 2 8 0重量％ 5 - H E B - O 1 8 0重量％
3 - H E B - 〇 2 6 0重量％
5 - H E B - 〇 2 5 0重量％ 3 - H H B - 1 3 0重量％
3 - H H B— 0 1 2 0重量％ 組成例 3 2
4 - H B B H - 4 F ( N o 1 ) 4 0重量％ 3 - H B B H - 3 F ( N o 7 ) 4 0重量％ 2 - B E B - C 1 0 0重量％
5 - B B一 C 1 2 0重量％ 7 - B B一 C 0重量％
1 - B T B - 3 0重量％
2 - B T B一 1 1 0 0重量％ 1 0 - B E B - 2 1 0 0重量％ 1 O - B E B - 5 1 2 0重量％ 2 - H H B一 1 4 0重量％
3 - H H B - F 4 0重量％ 3 - H H B一 1 7 0重量％ 3 - H H B - 〇 1 4 0重量％ 3 - H H B— 3 5 0重量％ 組成例 3 3
4 -HB B H - 4 F (N o 1 ) o . 0重量％
2 - H H B (F) 一 F 1 5. 0重量％
3 - H H B (F) 一 F 1 5. 0重量％ 5 -HHB (F) - F 1 5. 0重量％
2 - H 2 H B (F) - F 1 0. 0重量％
3 - H 2 H B (F) 一 F 5. 0重量％ 5 - H 2 H B (F) 一 F 1 0. 0重量％
2 - H B B (F) 一 F 6. 0重量％ 3 -HB B (F) - F 6. 0重量％
5 - H B B (F) - F 1 3. 0重量％ 組成例 3 4
4 - HB B H - 4 F (N o 1 ) 5. 0重量％ 3 -HB B ( 2 F) H - 3 F (N o 4 5) 3. 0重量％ 7 - H B (F) - F 5. 0重量％
5 - H 2 B (F) 一 F 5. 0重量％
3 - H H - 4 5. 0重量％
3 - H B - 02 1 0. 0重量％
2 - H H B (F) - F 1 0. 0重量％ 3 -HHB (F) - F 1 0. 0重量％
5 - HHB (F) 一 F 1 0. 0重量％
3 - H 2 H B (F) 一 F 5. 0重量％ 2 - HB B (F) 一 F 3. 0重量％ 3 -HB B (F) - F 3. 0重量％ 5 -HB B (F) - F 6 0重量％
2 - H 2 B B (F) 一 F 5 0重量％
3 - H 2 B B (F) - F 6 0重量％ 3 - H H B - 1 4. 0重量％
3 - H H B - 01 3. 0重量％ 3 - H H B - 3 2. 0重量％ 組成例 3 5
5 - H B B H - 1 F (N o . 5) 3 0重量％
3 - HB B H - 5 F (N o . 1 0) 3 0重量％ 7 -H B (F, F) - F 3 0重量％
3 - H B - 02 0重量％
2 - H H B (F) 一 F 8 0重量％
3 - H H B (F) 一 F 8 0重量％ 5 - H H B (F) 一 F 8 0重量％ 2 -HB B (F) - F 9 0重量％
3 - H B B (F) 一 F 9 0重量％ 5 - HB B (F) 一 F 1 6 0重量％
2 - H B B - F 4 0重量％
3 - H B B - F 4 0重量％ 5 - HB B - F 3 0重量％
3 - HB B (F, F) - F 5 0重量％ 5— HB B (F, F) — F 1 0 0重量％ 組成例 3 6
3 - HB B ( 2 F) H - 3 F (N o 4 5) 3 0重量％ 3 - HB B (2 F) H- 5 F (N o 4 6) 3 0重量％
7 - HB (F, F ) - F 4 0重量％
3 - H 2 H B (F, F) 一 F 1 2 0重量％
4 - H 2 H B (F, F) - F 1 0 0重量％
5 - H 2 H B (F, F) — F 1 0 0重量％ 3 -HH B (F, F) - F 1 0 0重量％
4— HH B (F, F) 一 F 5 0重量％
3 - H H 2 B (F, F) - F 1 2 0重量％ 5 - H H 2 B (F， F) - F 7 0重量％ 3 - H B B (F, F) 一 F 1 2 0重量％ 5 - H B B (F, F) 一 F 1 2. 0重量％ 組成例 3 7
3 - H B B H - 3 F (N o ) 4. 0重量％ 3 - H B - C L 1 0. 0重量％ 5 - H B - C L 4. 0重量％
7 - H B - C L 4. 0重量％ 101 - H H - 5 5. 0重量％
2 - HB B (F) 一 F 8. 0重量％
3 - H B B (F) 一 F 8. 0重量％ 5 -HB B (F) - F 1 . 0重量％
4一 HH B - Cし 8. 0重量％ 5 -HHB - C L 8. 0重量％
3 - H 2 H B (F) - C L 4. 0重量％ 3 - HB B (F, F) — F 1 0. 0重量％ 5 -H 2 B B (F, F) - F 9. 0重量％
3 - H B (F) V B - 2 2. 0重量％ 3 - H B (F) VB - 3 2. 0重量％ 組成例 3 8
4 - HB B H - 4 F (N o 1 ) 2. 0重量％ 301 - H B B H - 2 F (N o 1 4) 4. 0重量％
3 - H H B (F, F) 一 F 9. 0重量％
3 - H 2 H B (F, F) 一 F 8. 0重量％
4 - H 2 H B (F, F) 一 F 8. 0重量％
5 - H 2 H B (F, F) - F 8. 0重量％ 3 - HB B (F, F) - F 2 1 , 0重量％
5 - HB B (F, F) 一 F 2 0 0重量％
3 - H 2 B B (F, F) 一 F 1 0 0重量％ 5 - H H B B (F, F) - F 2 0重量％ 3— HH 2 B B (F, F) - F 2 0重量％ 5 - H H E B B - F 2. 0重量％
1 〇 1 - H B B H - 4 2. 0重量％
1 〇 1一 H B B H - 5 2. 0重量％ 組成例 3 9
4 - H B B H - 4 F (N o 1 ) 2 0重量％ 3 - H B B ( 2 F) H - 5 F (N o 4 6) 2 0重量％
5 - H B - F 1 2 0重量％
6 - H B - F 9 0重量％
7 - H B - F 0重量％
2 - H H B - O C F 3 7 0重量％
3 - H H B - O C F 3 9 0重量％
4 - H H B - 0 C F 3 7 0重量％
5 - H H B - O C F 3 5 0重量％ 3 - H H 2 B -O C F 3 4 0重量％ δ - H H 2 B - O C F 3 4 0重量％ 3 - H H B ( F , F) - O C F 3 5 0重量％ 3 - H B B (F) 一 F 1 0 0重量％ 5 - H B B (F) 一 F 1 0 0重量％ 3 - H H 2 B (F) - F 3 0重量％
3一 H B (F) B H - 3 2 0重量％ 5 - H B B H - 3 2 0重量％ 組成例 4 0
4 - H B B H - 4 F (N o . 1 ) 3 0重量％ 3一 H B B ( 2 F) H - 3 F (N o. 4 5) 4 0重量％
5一 H 4 H B (F, F ) 一 F 7 0重量％ 5一 H 4 HB -O C F 3 8 0重量％ 3 - H 4 H B (F, F) - C F 3 8 0重量％ 5一 H 4 H B ( F, F ) 一 C F 3 1 0 0重量％ 3 - H B - C L 6 0重量％ 5 - H B - C L 4. 0重量％
2 - H 2 B B (F) 一 F 5. 0重量％
3 - H 2 B B (F) 一 F 1 0. 0重量％
5 - HV HB (F, F) 一 F 5. 0重量％ 3 -HHB -O C F 3 5. 0重量％
3 - H 2 HB -O C F 3 5. 0重量％ V - H H B (F) — F 5. 0重量％
3 - H C h B (F) 一 F 5. 0重量％ 5 -HH EB -O C F 3 2. 0重量％ 3 - H B E B (F, F) - F 5. 0重量％
5 - HH - V 2 F 3. 0重量％ 組成例 4 1
4 - HB B H- 4 F (N o. 1 ) 5. 0重量％
2 - HHB (F) 一 F 2. 0重量％ 3 -HH B (F) - F 2. 0重量％
5 - H H B (F) 一 F 2. 0重量％
2 - H B B (F) 一 F 6. 0重量％
3 - HB B (F) - F 6 , 0重量％ 5 - H B B (F) 一 F 1 0, 0重量％ 2 -H 2 B B (F) - F 9. 0重量％
3 - H 2 B B (F) 一 F 9 , 0重量％ 3 - HBB (F, F) 一 F 2 5 0重量％ 5 - HB B (F, F) - F 1 9 0重量％ 101 - HB B H- 4 3 0重量％ 1 01 - HB B H - 5 2 0重量％ 図面の簡単な説明
図 1は、 本発明の液晶組成物例の効果を、 電圧保持率 （％) と T CO との関 係において説明するグラフである。 （a) は母液晶組成物、 （b) は本発明液晶 組成物例、 （c ) は比較液晶組成物例、 （d) は比較液晶組成物他例である。 発明を実施するための最良の形態
以下、 実施例により本発明をより詳細に説明する。 なお、 各実施例中において、 Cは結晶を、 S Aはスメ クチック A相を、 S Bはスメ クチック B相を、 S Xは相 構造未解折のスメ クチック相を、 Nはネマチック相を、 Iは等方相を示し、 相転 移温度の単位は全ててである。
実施例 1
4 - (トランス一 4一 （4—フルォロブチル） シクロへキシル） 一 4' 一 （ ト ランス一 4一プチルシクロへキシル） ビフエニル （一般式 （ 1 ) において、 Rが C4H9、 mが 4、 X力く F、 および A4が共にトランス一 1 , 4—シクロへキシ レン基、 A2および A3が共に 1， 4一フヱニレン基、 Z,、 Zzおよび Z3が全て 共有結合である化合物 （N o . 1 ) ) の製造
4 - (トランス一 4一 （4ーヒ ドロキシブチル） シクロへキシル） 一 4' — ( トランス一 4一ブチルシク口へキシル） ビフエニル 6. 3 g (0. 0 1 m 0 1 ) およびジクロロメタン 5 0 m 1を混合した。 該混合物に D AS T 3. 4 g ( 0. 0 2 1 m o 1 ) のジクロロメタン 7 m 1の溶液を— 5 0てを保つように滴 下し、 同温度で 3 0分間撹拌した。 その後、 徐々に昇温して室温で 6時間撹拌し た。
反応混合物を氷水 1 0 0 m l中へ注ぎ、 ジクロロメタン 1 0 0 m lで抽出した < 得られた有機相を水で 3回洗浄した後、 無水硫酸マグネシウム上で乾燥した。 減 圧下に溶媒を留去し、 残查をシリカゲルカラムクロマ トグラフィ ー （溶出液： ト ルェンノヘプタン） に付し、 粗製の 4 _ ( トランス— 4— (4—フルォロブチル ) シクロへキシル） — 4' 一 （トランス— 4—ブチルシクロへキシル） ビフエ二 ノレ 5. 0 gを得た。 このものを酢酸ェチルから再結晶し、 標題化合物 2. 7 g ( 収率 4 2. 9 % ) を得た。
C 6 4 Sx 2 3 5 N 2 9 8 I
また、 各スぺク トルデータはよくその構造を支持した。
質量分析： 4 4 8 (M+)
1 H - N M R (C D C 13、 T S内部標準）
«5 ( ρ ρ m) 0. 8 1 - 2. 6 1 (m, 3 5 H)
4. 4 5 (d t , 2 H)
7. 3 7 ( d d , 8 H)
実施例 1の方法に準じて次の化合物 （N o . 2〜N o . 3 4) を製造する。 N o .
2 4 - (トランス一 4一フルォロメチルシクロへキシル） 一 4' — ( トランス— 4ーェチルシクロへキシル） ビフエニル
3 4— (トランス一 4 —フルォロメチルシクロへキシル） - 4 ' 一 （ トランス一 4一プロビルシクロへキシル） ビフヱニル
4 4 - (トランス— 4一フルォロメチルシクロへキシル） — 4' - ( トランス— 4—ブチルシクロへキシル） ビフエニル
5 4 - (トランス一 4一フルォロメチ レシクロへキシル） - ' - ( トランス一 4一ペンチルシクロへキシル） ビフエニル
C— Sx 1 0 3
N - I 2 9 2
6 4一 （トランス— 4 一 （ 2—フルォロェチル） シクロへキシル） 一 4' - (トランス一 4一プロビルシクロへキシル） ビフヱニル
7 4 - (トランス一 4— ( 3 —フルォ αプロピル） シクロへキシル） - ' - (トランス一 4—プロビルシクロへキシル） ビフエニル
8 4— (トランス— 4 — ( 3—フルォロプロビル） シクロへキシル）
- 4 ' ― (トランス- 4一ペンチルシクロへキシル） ビフヱニル
C 6 1 SX 2 3 6 N 3 1 4 I
9 4 - (トランス一 4 - ( 3—フルォロプロビル） シクロへキシル）
- ' - (トランス一 4 ーノニルシクロへキシル） ビフエニル
1 0 4— （トランス一 4 — ( 5 -フルォロペンチル） シクロへキシル）
- ' - (トランス— 4一プロビルシクロへキシル） ビフエニル
C - Sx 5 2
N - I 3 0 3
1 1 4— (トランス一 4 一 （ 8 —フルォロォクチル） シクロへキシル） - ' ― (トランス一 4 ーェチルシクロへキシル） ビフエニル
1 222 2 4 — （トランス一 4 — ( 8 —フルォロォクチル） シクロへキシル） ル o4421.
- ' 一 （ トランス一 4一へプチルシクロへキシル） ビフエニル
1 3 4一 （トランス一 4一 （4一フルォロブチル） シクロへキシル） 一 4 ' 一 （トランス一 4一エ トキシシクロへキシル） ビフエニル
1 4 4一 （トランス— 4 - ( 2—フルォロェチル） シク口へキシル） 一 4 ' 一 （トランス一 4—プロボキシメチルシクロへキシル） ビフエニル N - I 2 9 2
1 5 4 — （トランス一 4 一 （5 —フルォロペンチル） シクロへキシル） 一 4 ' 一 （トランス一 4ーェテニルシクロへキシル） ビフエニル
1 6 (E) — 4一 （トランス一 4 一 （ 3 —フルォロプロビル） シクロへ キシル） — 4 ' ― (トランス— 4— ( 1 一プロぺニル） シクロへキシル） ビ フエニル
1 7 (E) — 4 — （トランス— 4 一 （ 2 —フルォロェチル〉 シクロへキ シル） 一 4' 一 （トランス一 4一 （ 3 —ブテニル） シクロへキシル） ビフエ 二ノレ
1 8 4 — （トランス— 4 - ( 4一フルォロブチル） シクロへキシル） 一 4 ' 一 （ トランス一 4一 （ 2 —プロぺニルォキシメチル） シクロへキシル） ビフユ二ル
1 9 4一 （トランス一 4 一 （ 5 —ブロモペンチル） シクロへキシル） ― 4 ' - (トランス— 4 _プロビルシクロへキシル） ビフエ二ル
4 — (トランス一 4一 （4一フルォロブチル） シクロへキシル） 一 — ( 2 — （トランス一 4 —プロビルシクロへキシル） ェチル） ビフエ二
4 - (トランス— 4 一 （ 2 —フルォロェチル） シクロへキシル） 一 ( 2 — （トランス一 4 —ペンチルシクロへキシル） ェチル） ビフエ二ル 4 - (トランス一 4 - ( 5 -フルォロペンチル） シクロへキシル） - ( 2 — (トランス一 4 ーメ トキシプロピルシク口へキシル） ェチル） ビフエニル 3 4 - ( 2 - (トランス- 4一フルォロメチルシクロへキシル） ェチ ル） 一 4' 一 （トランス一 4一ペンチルシクロへキシル） ビフエニル
4 4一 （2— (トランス一 4— (7—フルォ口へプチル） シクロへキ シル） ェチル） — 4' 一 （トランス一 4ーェチルシクロへキシル） ビフエ二 5 (E) — 4— (2— (トランス- 4一 （3—フルォロプロビル） シ クロへキシル） ェチル） — 4' - (トランス一 4一 （1—ブテュル） シクロ へキシル） ビフエニル
6 4 - (2— （トランス— 4一 （5—フルォロペンチル） シクロへキ シル） ェチル） — 4' 一 （トランス一 4— (2 -ブロぺニル） シクロへキシ ル） ビフエニル 7
8
7 4 - ( 2 - (トランス一 4一クロロメチルシクロへキシル） ェチル） - ' - (ドランス一 4一プロビルシクロへキシル） ビフエニル
8 4 - ( 2 - (トランス— 4一クロロメチルシクロへキシル） ェチル） 一 4' 一 （トランス- 4—ブチルシクロへキシル） ビフエニル
9 4 - (3—フルォロブ口ビル） — 4' ' ' —ェチル— 1 , 1 ' : 4' , 1 ' ' ： 4' ' , Γ ' ' —クァテルフエニル
3 0 4— （トランス一 4— (4一 （4一フルォロブチル） フエニル） シ クロへキシル） 一 4' 一ペンチルビフエニル
3 1 (2—フルォロェチル） 一 4一 （トランス一 4— (トランス一 4一 ( 4ーメチノレフエニル） シクロへキシル） シクロへキシル） ベンゼン
3 2 ( トランス— 4一フルォロメチルシクロへキシル） — 4一 （トランス 一 4一 （ブチルフエニル） シクロへキシル） ベンゼン
3 3 (トランス一 4一 （3—フルォロプロピル） シクロへキシル） 一 4一 (トランス一 4— (トランス一 4—プロビルシクロへキシル） シク口へキシ ル） ベンゼン
3 4 4一 （5—フルォ πペンチル） 一 4' ' ' 一ペンチルー 1 , 1 ' ：
4' , 1 ' ' ： 4' ' , Γ ' ' ークァテルシクロへキサン
実施例 2 4 - (トランス一 4一 （3—フルォロプロビル） シクロへキシル） 一 2' —フ ルォ口— 4' 一 （トランス一 4一ペンチルシクロへキシル） ビフエニル （一般式 ( 1 ) において、 Rが C5Hl l mが 3、 Xが F、 A ,および A4が共にトランス — 1 , 4—シクロへキシレン基、 A2が 2—フルォロ— 1， 4—フエ二レン基、 A3が 1 , 4—フユ二レン基、 Z,、 Z 2および Z 3が全て共有結合である化合物 (N o. 3 5) ) の製造
4一 （トランス— 4一 （ 3—ヒ ドロキシブ口ビル） シクロへキシル） — 2' — フルォロ— 4' - (トランス一 4—ペンチルシクロへキシル） ビフヱニル 3. 2 g ( 0. 0 0 7 m 0 1 ) およびジクロロメタン 3 0 m 1を混合した。 該混合物に DA ST 1. 7 g (0. O l l m o l ) のジクロロメタン 4m lの溶液を― 5 0てを保つように滴下し、 同温度で 3 0分間撹拌した。 その後、 徐々に昇温して 室温で 5時間撹拌した。
反応混合物を氷水 5 0 m 1中へ注ぎ、 ジクロ口メタン 6 0 m lで抽出した。 得 られた有機相を水で 3回洗浄した後、 無水硫酸マグネシウム上で乾燥した。 滅圧 下に溶媒を留去し、 残查をシリカゲルカラムクロマトグラフィー （溶出液： トル ェンノヘプタン） に付し、 粗製の 4— ( トランス— 4一 ( 3—フルォロプロピル ) シクロへキシル） 一 2' —フルオロー 4' 一 （トランス一 4一ペンチルシクロ へキシル） ビフヱニル 2. 7 gを得た。 このものを酢酸ェチルから再結晶し、 標 題化合物 1. 4 g (収率 4 3. 6 %) を得た。
また、 各スぺク トルデータはよくその構造を支持した。
質量分析： 4 6 6
1 H - N R (C D C 13、 TM S内部標準）
S ( P p m)
0. 8 4 - 2. 6 2 (m, 3 5 H)
4. 4 5 ( d t ; 2 H)
7. 3 3 (m, 7 H)
実施例 2の方法に準じて次の化合物 （N o. 3 6〜N o. 6 8) を製造する。 N 0 .
3 6 4— （トランス一 4一 （4一フルォロブチル） シクロへキシル） 一 2， フルォロ— 4' 一 （トランス一 4ーメチルシクロへキシル） ヒ'フエ二 ノレ
7 4 - (トランス一 4一 （5—フルォロペンチル） シクロへキシル） 一 2' フルオロー 4' 一 （トランス一 4 -ェチルシク πへキシル） ビフエ二 ル
8 4一 （トランス— 4一フルォロメチルシクロへキシル） 一 2' —フル ォ口 4 ' ― (トランス一 4一プロビルシクロへキシル） ビフエニル
9 4一 （トランス一 4一 （4一フルォロブチル） シクロへキシル） - -フルオロー 4' 一 （トランス— 4ーブチルシクロへキシル） ビフエ二 ル
0 4 - (トランス— 4—フルォロメチルシクロへキシル） — 2' —フル ォ口 4 ' 一 （トランス一 4—ブチルシクロへキシル） ビフエニル
4 1 4 - (トランス一 4一フルォロメチルシクロへキシル） — 2' —フル ォ π— 4' — （トランス - 4一ペンチルシクロへキシル） ビフエニル
4 2 4— (トランス一 4— (3—ブロモプロビル） シクロへキシル） 一
2 ' —フルオロー 4' - (トランス一 4—プロビルシクロへキシル） ビフエ ニル
4 3 4 - (トランス一 4一 （4一フルォロブチル） シクロへキシル） 一 2 ' 一フルオロー 4' 一 （トランス— 4一エテュルシクロへキシル） ビフエ ニル
4 4 2—フルォロ— 4 - (トランス一 4— (2 -フルォロェチル） シクロ へキシノレ） 一 4' 一 （トランス一 4ーェチルシクロへキシル） ビフエニル
4 5 2—フルオロー 4一 （トランス一 4— (3—フルォロプロピル） シク 口へキシル） 一 4' - (トランス- 4—プロビルシクロへキシル） ビフエ二 ル
C 4 3 Sx 1 2 4 N 3 0 2 I
4 6 2—フルオロー 4一 （トランス— 4一 （5—フルォロペンチル） シク 口へキシル） — 4' - (トランス— 4—プロビルシクロへキシル） ビフエ二ル C 7 9 Sx l l 8 N 2 9 4 1 47 2—フルオロー 4一 （トランス一 4一 （6—フルォ口へキシル） シク 口へキシル） 一 4' 一 （トランス一 4一ペンチルシクロへキシル） ビフエ二 ル
48 2—フルォロ— 4— (トランス— 4一 （7—フルォ口へプチル） シク 口へキシル） 一 4' 一 （トランス一 4ーォクチノレシクロへキシノレ） ビフヱ二 ル
49 2—フルォロ— 4— (トランス— 4一 （3—フルォロプロピル） シク 口へキシ ^；レ） 一 4' ― (トランス一 4 _ブチゾレシクロへキシ ビフエニル
5 0 2—フルオロー 4一 （トランス - 4一 （5—フルォロペンチル） シク 口へキシル） 一 4' 一 （トランス一 4ーメ トキシメチルシクロへキシル） ビ フエニル
5 1 4— （トランス一 4一フルォロメチルシクロへキシル） 一 3' —フル オロー 4' - (トランス一 4一プロビルシクロへキシノレ） ビフヱニル
5 2 4— （トランス一 4一 （3—フルォロプロビル） シクロへキシル） 一 3 ' 一フルオロー 4' 一 （トランス一 4一プロビルシクロへキシル） ビフエ ニル
5 3 4— (トランス一 4一 （6—フルォ口へキシル） シクロへキシル） 一 3 ' 一フルォロ— 4' 一 （トランス— 4ーブチルシクロへキシル） ビフエ二 ル
5 4 4一 （トランス一 4 _ (4一フルォロブチル） シクロへキシル） 一
3 ' —フルォロ— 4' ― (トランス - 4一ブチルシクロへキシル） ビフエ二 ル
5 5 3—フルオロー 4一 （トランス— 4— (3—フルォロプロピル） シク 口へキシル） — 4' 一 （トランス一 4—ェチルシクロへキシル） ビフヱニル 5 6 3—フルオロー 4一 （トランス一 4一 （4一フルォロブチル） シクロ へキシル） — 4' - (トランス一 4—ブチルシクロへキシル） ビフエニル 5 7 (E) 一 3—フルォロ— 4— (トランス— 4— (2—フルォロェチル） シクロへキシル） — 4' ― (トランス— 4一 （ 1一ペンテニル） シクロへキ シル） ビフエ二ル 8 4— （トランス一 4— ( 5—フクレオ口ペンチル） シクロへキシル） ― 2 ' , 6 ' —ジフルオロー 4' 一 （トランス - 4—メチルシクロへキシル） ビフヱ二ノレ
9 4— (トランス一 4— (3—フルォロプロビル） シクロへキシル） - 2' , 5' —ジフルォロ一 4' - (トランス一 4一プロピルシクロへキシル） ビフエ二ル
0 2, 3—ジフルォロ— 4一 （トラ ンス- 4— (2—フルォロェチル） シクロへキシル） 一 4' 一 （トランス一 4—ェチルシクロへキシル） ビフエ ニル
6 1 3, 5—ジフルオロー 4一 （トランス- 4 - (5—フルォロペンチル） シクロへキシル） — 4' 一 （トランス一 4ーブチルシクロへキシル） ビフエ ニル
6 2 2—フルォロ— 4— (トランス - 4一 （3—フルォロプロビル） シク 口へキシル） — 2' —フルオロー 4' 一 （トランス一 4—ェチルシクロへキ シル） ビフエニル
6 3 2—フルオロー 4一 （トランス— 4 - (3—フルォロプロビル） シク 口へキシル） 一 2' —フルオロー 4' 一 （トランス一 4 -プロビルシクロへ キシル） ビフエニル
6 4 2—フルオロー 4— (トランス一 4一 （2—フルォロェチル） シクロ へキシル） 一 2' —フルォロ— 4' - (トランス- 4ーブチルシクロへキシ ル） ビフエニル
6 5 2—フルオロー 4一 （トランス一 4 - (5—フルォロペンチル） シク 口へキシル） - 2' —フルオロー 4' 一 （トランス— 4一ペンチルシクロへ キシル） ビフエニル
6 6 3—フルオロー 4— (トランス— 4— (1 0—フルォロデシル） シク 口へキシル） 一 2' —フルオロー 4' 一 （トランス一 4ーメチルシクロへキ シル） ビフヱニル
6 7 4 - (トランス - 4一 （7—フルォ口へプチル） シクロへキシル） - 3' —フルォロ - 4' - (2— （ トランス一 4ーェチルシクロへキシル） ェ チル） ビフエニル
6 8 2—フルォロ— 4一 （2— (トランス— 4— (3—フルォロプロビル） シクロへキシル） ェチル） - 4 ' 一 （トランス一 4一ペンチルシクロへキシ J ) ビフエ二ノレ
実施例 3
4 - (5 -フルォロペンチル） 一 4' - (トランス一 4一 （トランス一 4—ブ 口ビルシクロへキシル） シクロへキシル） ビフエニル （一般式 （ 1 ) において、 R力く C3H7、 m力く 5、 Xが F、 A ,および A 2が共にトランス— 1 , 4—シクロへ キシレン基、 A3および A4が共に 1 , 4 _フヱニレン基、 Z,、 22ぉょび∑3が 全て共有結合である化合物 （N o. 6 9) ) の製造
4— ( 5—ヒ ドロキシペンチル） 一 4' - (トランス一 4— (トランス— 4一 プロビルシクロへキシル） シクロへキシル） ビフエニル 5. 2 g (0. 0 1 2 m o 1 ) およびジクロロメ タン 4 5 m 1を混合した。 該混合物に D A S T 2. 8 g (0. 0 1 8 m o l ) のジクロロメタン 6 m lの溶液を一 5 0 'Cを保つよう に滴下し、 同温度で 3 0分間撹拌した。 その後、 徐々に昇温して室温で 6時間撹 拌した。
反応混合物を氷水 1 0 0 m l中へ注ぎ、 ジクロロメ タン 1 0 0 m lで抽出した, 得られた有機相を水で 3回洗浄した後、 無水硫酸マグネシウム上で乾燥した。 減圧下に溶媒を留去し、 残查をシリカゲルカラムクロマトグラフィー （溶出液： トルエン Zヘプタン） に付し、 粗製の 4一 （ 5 -フルォロペンチル） — 4' 一 （ トランス— 4一 （ トランス - 4一プロビルシクロへキシル） シクロへキシル） ビ フエニル 4. 9 gを得た。 このものを酢酸ェチルから再結晶し、 標題化合物 2. 0 g (収率 3 8. 5 ¾) を得た。
また、 各スぺク トルデータはよくその構造を支持した。
質量分折： 4 4 8 (Μ
1 H - NMR (CD C 13、 TMS内部標準）
δ ( ρ p m)
0. 9 0 - 2. 6 3 (m, 3 5 H)
4. 4 4 (d t , 2 H) 7. 3 8 ( d d , 8 H)
実施例 3の方法に準じて次の化合物 （N o . 7 0〜N o . 1 0 7 ) を製造する N 0 .
7 0 4 - (2—フルォロェチル） 一 4' - (トランス一 4 - (トランス一 4ーメチルシクロへキシル） シクロへキシル） ビフエニル
7 1 - ( 3 -フルォロブ口ビル） — 4' 一 （トランス一 4一 （トランス
— 4ーェチルシクロへキシル） シクロへキシル） ビフエニル
7 2 4— (4 -フルォロブチル） — 4' 一 （トランス- 4一 （トランス一 4一プロビルシクロへキシル） シクロへキシル） ビフヱニル
7 3 4一 （5 -フルォロペンチル） - 4' 一 （トランス一 4一 （トランス 一 4一プロビルシクロへキシル） シクロへキシル） ビフエニル
7 4 4 - ( 7—フルォ口へプチル） - 4' 一 （トランス - 4 - (トランス 一 4一プロビルシクロへキシル） シクロへキシル） ビフユニル
7 5 4 - ( 4 -フルォロブチル） - 4' - (トランス一 4 - (トランス一 4ーブチルシクロへキシル） シクロへキシル） ビフエニル
7 6 4 - ( 3—フルォロプロビル） — 4' 一 （トランス一 4— (トランス 一 4一ペンチルシクロへキシル） シクロへキシル） ビフエニル
7 7 (E) - 4 - (2 -フルォロェチル） — 4' 一 （トランス一 4一 （ト ランス一 4一 （3—ペンテュル） シクロへキシル） シクロへキシル） ビフエ ニル
7 8 (Z) - 4 (4一フルォロブチル） 一 4' - (トランス一 4 - (ト ランス一 4一 ( 4 へキセニル） シクロへキシル） シクロへキシル） ビフエ ニル
7 9 4 - ( 3—ブ口モプロビル） 一 *: ' ― (トランス一 4— (トランス- 4一ペンチルシクロへキシル） シクロへキシル） ビフエニル
8 0 4—クロロメチル— 4' - (トランス— 4一 （トランス— 4一プロビ ルシクロへキシル） シクロへキシル） ビフエニゾレ
8 1 - (トランス一 4— (トランス一 4— (3—フルォロプロピル） シ クロへキシル） シクロへキシル） - 4' ーメチルビフエニル 8 2 4 - (トランス一 4一 （トランス一 4一 （2—フルォロェチル） シク 口へキシル） シクロへキシル） 一 4' 一プロビ レビフエニル
83 4— (トランス一 4一 （トランス— 4—フルォロメチルシクロへキシ ル） シクロへキシル） — 4' ーブチノレビフエニル
84 4 - (トランス - 4一 （トランス一 4一 （5 -フルォロペンチル〉 シ クロへキシノレ） シクロへキシル） 一 4' —ペンチルビフエニル
85 4 - (トランス— 4一 （トランス一 4一 （6 -フルォ口へキシル） シ クロへキシゾレ） シクロへキシゾレ） 一 4' ーメ トキシビフエニクレ
86 4一 （3—フルォロプロピル） 一 4' - (トランス一 4— ( 2 - (ト ランス一 4ーェチルシクロへキシル） ェチル） シクロへキシル） ビフヱニル 87 4 - ( 4—フルォロブチル） 一 4' 一 （トランス一 4一 ( 2 - (トラ ンス一 4一プロビルシクロへキシル） ェチル） シクロへキシル） ビフエ二ル
8 8 4 - ( 4一フルォロブチル） 一 4' - (トランス— 4 - (2 - (トラ ンスー 4一ペンチルシクロへキシル） ェチル） シクロへキシル） ビフヱニル 8 9 4—フルォロメチルー 4' 一 （トランス - 4一 ( 2 - (トランス一 4 一プロビルシクロへキシル） ェチル） シクロへキシル） ビフヱニル
9 0 4 - (トランス一 4一 （2— （トランス一 4— (3—フルォ口プロピ レ） シクロへキシスレ） ェチノレ） シクロへキシゾレ） 一 4' 一ェチクレビフエ二ノレ 9 1 - (トランス一 4一 （2— （トランス一 4 - (5—フルォロペンチ ル） シクロへキシル） ェチル） シクロへキシル） 一 4' 一ペンチゾレビフヱニ ル
9 2 4 - ( 2 - ( 4 - ( トランス一 4一 （トランス一 4—メチルシクロへ キシル） シクロへキシノレ） フエ二ノレ） ェチル） 一 （4ーフノレオロブチル） ベ ンゼン
93 4— (2— (4— (トランス一 4一 （トランス一 4一プロビルシクロ へキシル） シクロへキシル） フエニル） ェチル） —フルォロメチルベンゼン
9 4 4 - (2— （4一 （トランス一 4一 （トランス一 4一ペンチルシクロ へキシル） シクロへキシル） フヱニル） ェチル） 一フルォロメチルベンゼン
9 5 4— （2— (4— (トランス— 4一 （トランス一 4 - (3—ブテュル） シクロへキシル） シクロへキシル） フエニル） ェチル） フルォロメチルベン ゼン
6 4—へキシルー （2— ( 4 - (トランス一 4 - (トランス一 4一 （2 一フルォロェチル） シクロへキシル） シクロへキシル） フエニル） ェチル） ベンゼン
7 4一エ トキシェチル— （2— ( 4 - (トランス— 4— (トランス一 4 一 （4 -フ レオロブチル） シクロへキシル） シクロへキシル） フエニル） ェ チル） ベンゼン
8 3—フルォロ— 4— (7—フルォ口へプチル） — 4' ― (トランス— 4— (トランス— 4一ペンチルシクロへキンル） シクロへキシル） ビフエ二 ル
9 4一 （4一フルォロブチル） — 2' —フルオロー 4' - (トランス一 4. (トランス— 4一プロビルシクロへキシル） シクロへキシル） ビフエ二 ル
1 0 0 4— （4 -フルォロブチル） — 2' —フルオロー 4' - (トランス一
4一 （トランス- 4ーブチルシクロへキシル） シクロへキシル） ビフエニル 1 0 1 3 -フルォロ— 4一 （トランス- 4— (トランス— 4一 （5—フルォ 口ペンチル） シクロへキシル） シクロへキシル） 一 4' ーェチルビフエニル 1 0 2 4 - ( 7—フルォ口へプチル） 一 2' —フルオロー 4' 一 （トランス
- - (2— （トランス一 4ーメチルシクロへキシル） ェチル） シクロへキ シル） ビフエニル
1 0 3 3、 5—ジフルオロー 4— (4一フルォロブチル） — 4' 一 （トラン スー 4一 （トランス— 4一プロビルシクロへキシル） シクロへキシル） ビフ ェニル
1 0 4 3—フルオロー 4一フルォロメチル— 2 ' —フルォロ— 4' 一 （トラ ンスー 4一 （2— （トランス - 4ーノニルシクロへキシル） ェチル） シクロ へキシル） ビフエニル
1 0 5 3—フルオロー 4一 （トランス一 4一 （2— (トランス— 4一フルォ ロメチルシクロへキシル） ェチル） シクロへキシル） 一 4' ーメチルビフエ ニル
1 0 6 4 - ( 2 - ( 2 —フルオロー 4 — (トランス一 4一 （トランス一 4 一 ェテニノレシクロへキシノレ） シクロへキシノレ） フエニ レ） ェチノレ） 一フクレオ口 メチルベンゼン
1 0 7 2 —フルオロー 4 —ブチルー （ 2 — （2 —フルォロ— 4 — (トランス 一 4一 （トランス一 4 一 （ 2 —フルォロェチル） シクロへキシノレ） シクロへ キシル） フヱニル） ェチル） ベンゼン
実施例 4
4 - ( 3 —フルォロプロピル） 一 4 ' - ( 2 — (トランス— 4 — (トランス一 4—メチルシクロへキシル） シクロへキシル） ェチル） ビフヱニル （一般式 （ 1 ) において、 Rが C H3、 mが 3、 Xが F、 A ,および A2が共にトランス一 1 , 4 —シクロへキシレン基、 A 3および A 4が共に 1 , 4一フエ二レン基、 Z ,お よび Z3が共に共有結合、 Z2が— （C H2)2—である化合物 （N o . 1 0 8 ) ) の製造
4一 （ 3 —ヒ ドロキシプロビル） - 4' - ( 2 — （トランス一 4 一 （トランス 一 4 ーメチルシクロへキシル） シクロへキシル） ェチル） ビフヱニル 5. 9 g ( 0. 0 1 m 0 1 ) およびジクロロメタン 6 0 m 1を混合した。 該混合物に D A S T 3. 4 g ( 0. 0 2 1 m o l ) のジクロロメタン 7 m l の溶液を一 5 0 'C を保つように滴下し、 同温度で 3 0分間撹拌した。 その後、 徐々に昇温して室温 で 7時間撹拌した。
反応混合物を氷水 1 5 0 m l中へ注ぎ、 ジクロロメタン 1 2 0 m l で抽出した < 得られた有機相を水で 3回洗浄した後、 無水硫酸マグネシウム上で乾燥した。 減圧下に溶媒を留去し、 残查をシリ力ゲル力ラムクロマ トグラフィー （溶出液： トルエンノヘプタン） に付し、 粗製の 4 — ( 3 —フルォロプロピル） — 4 ' 一 （ 2 — （トランス一 4一 （トランス一 4 —メチルシクロへキシル） シクロへキシル ) ェチル） ビフヱニル 5. 0 gを得た。 このものを酢酸ェチルから再結晶し、 標 題化合物 3. 2 g (収率 5 4. 2 %) を得た。
また、 各スぺク トルデータはよくその構造を支持した。
質量分折： 4 2 0 (M+) lH -NMR (CD C 1 TMS内部標準）
δ ( Ρ Ρ m)
0. 6 5 - 2. 7 5 (m, 3 1 Η)
4. 4 3 ( d t , 2 Η)
7. 3 8 ( d d , 8 Η)
実施例 4の方法に準じて次の化合物 （N o . 1 0 9 N o . 1 8 ) を製造す る。
N 0 .
1 0 9 4 -フルォロメチルー 4' - ( 2— （トランス一 4一 （トランス一 4 一プロビルシクロへキシル） シクロへキシル） ェチル） ビフヱニル
1 1 0 4 - ( 3—フルォロブ口ピル） 一 4' 一 （2— (トランス一 4一 （ト ランス— 4一プロビルシクロへキシル） シクロへキシル） ェチル） ビフエ二 ル
1 1 1 4一 （5—フルォロペンチル） 一 4 ' 一 （2— (トランス一 4一 （ト ランス- 4—プロビルシクロへキシル） シクロへキシル） ェチル） ビフエ二 ル
1 1 2 4 -フルォロメチルー 4 ' 一 （ 2— （トランス- 4一 （トランス一 4 ーブチルシクロへキシル） シクロへキシル） ェチル） ビフヱニル
1 1 3 4 - ( 2—フルォロェチル） — 4' 一 （ 2— （トランス- 4— (トラ ンス— 4一ペンチルシクロへキシル） シクロへキシル） ェチル） ビフエ二ル
1 1 4 4一 （ 8—フルォロォクチル） 一 4' 一 （ 2— （トランス一 4一 （ ト ランス一 4 —デシルシクロへキンル） シクロへキシル） ェチル） ビフエ二ル
1 1 5 (E) — 4 — ( 2 —フルォロェチル） — 4 ' 一 （ 2— （トランス- 4 - (トランス一 4一 （ 1 ーフ。ロぺニノレ） シクロへキシノレ） シクロへキシノレ） ェチル） ビフエニル
1 1 6 ( Z) - 4 - ( 一フルォロブチル） — 4 ' 一 （2— （トランス- 4 一 （ トランス一 4一 （2—ブテニル） シクロへキシル） シクロへキシル） ェ チル） ビフエニル
1 1 7 (E) 一 4 —フルォロメチルー 4' 一 （2— （トランス— 4一 （トラ ンスー 4一 （3—ペンテニル） シクロへキシノレ） シクロへキシル） ェチル） ビフエニル
1 8 4 - ( 6一フルォ口へキシル） 一 4' ― (2— （トランス一 4 - (ト ランス一 4ーメ トキシシクロへキシル） シクロへキシル） ェチル） ビフエ二 ル
1 9 4 - ( 2一フルォロェチル） 一 4' 一 （2— （トランス一 4一 （トラ ンス一 4ーメ トキシプロビルシクロへキシル） シクロへキシル） ェチル） ビ フエニル
2 0 4—クロロメチル— 4' ― (2— (トランス一 4一 （トランス— 4— プロビルシクロへキシル） シクロへキシル） ェチル） ビフヱニル
2 1 - (2—クロロェチル） 一 4' 一 （2— （トランス一 4一 （トラン スー 4ーブチルシクロへキシル） シクロへキシル） ェチル） ビフエニル2 2 4 - ( 3—ョ一 ドプロビル） — 4' 一 （2— (トランス一 4 - (トラ ンスー 4一ペンチルシクロへキシル） シクロへキシル） ェチル） ビフエニル 2 3 4 - ( 2— （トランス一 4一 （トランス— 4— (2—フルォロェチル） シク口へキシル） シクロへキシル） ェチル） - 4' ーェチルビフエニル2 4 4 - (2— (トランス- 4— (トランス— 4— (4一フルォロブチル） シクロへキシ レ） シクロへキシノレ） ェチル） 一 4' —プロピルビフエ二ル2 5 4 - (2— (トランス一 4— (トランス— 4一 （4—フルォロブチル） シクロへキシル） シクロへキシル） ェチル） — 4' ーブチルビフヱニル2 6 4— （2— (トランス一 4— (トランス— 4— (3—フルォロプロビ ル） シクロへキシル） シクロへキシノレ） ェチル） - ' —ペンチルビフエ二 ル
27 4 - ( 2 - (トランス一 4一 （トランス一 4— (5—フルォロペンチ ル） シクロへキシル） シクロへキシル） ェチル） — 4' -メチルビフエニル2 8 4— (2— (トランス一 4— (トランス— 4— (3—フルォロブロビ ル） シクロへキシル） シクロへキシスレ） ェチノレ） 一 4' 一ペンチルォキシビ フエニル
2 9 4 - (2— (トランス— 4一 （トランス一 4— (3 -フルォロプ πビ ル） シクロへキシル） シクロへキシ レ） ェチル） - ' -ェ トキシメチルビ フエニル
3 0 4 - (2— （トランス— 4 - (トランス一 4一 （5—フルォロペンチ ル） シクロへキシル） シクロへキシ レ） ェチル） 一 4' —メ トキシェチルビ フユニ レ
3 1 - (2— ( 4 - (トランス一 4ーメチルシク口へキシル） フェニル） ェチル） 一 （トランス一 4— (3—フルォロプロピル） シクロへキシル） ベ ンゼン
3 2 4— (2— (4— (トランス一 4—プロビルシク口へキシル） フエ二 ノレ） ェチル） 一 （トランス— 4 - (2—フルォロェチル） シクロへキシル） ベンゼン
3 3 4一 （2— （4一 （トランス一 4一プチルシク口へキシル） フエニル） ェチル） 一 （トランス一 4 - (5—フルォロペンチル） シクロへキシル） ベ ンゼン
1 3 4 4一 （2 - (4— (トランス一 4—へキシルシク口へキシル） フヱニ ル） ェチル） ― （トランス一 4— (4一フルォロブチル） シクロへキシル） ベンゼン
1 3 5 4一 ( 2 - (4一 （トランス一 4 -ェテニルシクロへキシル） フエ二 ル） ェチル） 一 （トランス一 4— (3—フルォロプロピル） シクロへキシル） ベンゼン
1 3 6 4— ( 2 - ( 4一 （トランス— 4一 （3—ブテュル） シクロへキシル） フエニル） ェチル） ― (トランス一 4一 （2—フルォロェチル） シクロへキ シル） ベンゼン
1 3 7 4 - ( 2 - (4一 （トランス— 4—メ トキシェチルシクロへキシル） フヱニル） ェチル） ― (トランス一 4一 （5—フルォロペンチル） シクロへ キシル） ベンゼン
1 3 8 4— ( 2— ( 4 - (トランス一 4—プロボキシシクロへキシル） フヱ ニル） ェチル） ― (トランス— 4— (3—フルォロプロビル） シクロへキシ ル） ベンゼン 1 3 9 4 - ( 2—フルォロェチル） — 3' —フルオロー 4' - ( 2 - ( トラ ンス - 4— (トランス一 4一プロビルシクロへキシル） シクロへキンル） ェ チル） ビフエニル
1 4 0 3—フルオロー 4— (3 -フルォ口プロビル） — 4 ' 一 ( 2 - (トラ ンスー 4— (トランス一 4一ペンチゾレシクロへキシル） シクロへキシル） ェ チ^レ） ビフヱニル
1 4 1 2—フルオロー 4一 （5—フルォロペンチル） 一 2' —フルォ口— 4 ' - (2— （トランス一 4一 （トランス一 4一ペンチルシクロへキシル） シクロへキシル） ェチル） ビフエ二ル
1 4 2 4—クロロメチル— 2' —フルオロー 4' ― (2— (トランス— 4一 (トランス— 4—プロビルシクロへキシル） シクロへキシル） ェチル） ビフ ェニル
1 4 3 2—フルオロー 4一 （2— （トランス一 4一 （トランス一 4一 （4一 フルォロブチル） シクロへキシル） シクロへキンル） ェチル） — 4' ーメチ ルビフユニル
1 4 4 3—フルオロー 4一 （2— （トランス一 4— (トランス一 4 _ ( 7 - フルォ口へプチル） シクロへキシル） シクロへキシル） ェチル） — 4' ーェ チルビフエ二ル
1 4 5 3—フルオロー 4一 （2— (トランス一 4一 （トランス一 4— ( 3 - フルォロプロピル） シクロへキシル） シクロへキシル） ェチル） 一 2' —フ ルオロー 4 ' 一ブトキシビフエニル
1 6 4一 （2— （2—フルオロー 4一 （ トランス一 4一ペンチルシクロへ キシル） フヱニル） ェチル） 一 （トランス一 4一フルォロメチルシクロへキ シル） ベンゼン
1 4 7 2—フルォロ— 4— (2— (2—フルォロ— 4— (トランス一 4—プ 口ビルシクロへキシノレ） フエニル） ェチル） 一 （トランス一 4— (3—フル ォロプロビル） シクロへキシクレ） ベンゼン
1 4 8 3—フルオロー 4— (2— (2—フルオロー 4— (トランス一 4ープ 口ビルシクロへキシノレ） フヱニル） ェチル） 一 （トランス一 4一 （5—フル ォロペンチ レ） シクロへキシクレ） ベンゼン
実施例 5
4— (トランス一 4— (2— （トランス一 4— (トランス一 4 -ェチルシクロ へキシル） シクロへキシル） ェチル） シクロへキシル） 一 （4一フルォロブチル ) ベンゼン （一般式 （ 1 ) において、 Rが C2H5、 mが 4、 Xが F、 Al Az および A3力くトランス一 1 , 4 -シクロへキシレン基、 A 4力 1 , 4一フエニレ ン基、 Z,および Z 3が共に共有結合、 Z2が— （C H2)2—である化合物 （N o.
1 4 9) ) の製造
4一 （トランス一 4一 （2— (トランス一 4一 （トランス一 4—ェチルシクロ へキシル） シクロへキシル） ェチル） シクロへキシル） 一 （4ーヒ ド πキシブチ ル） ベンゼン 4. 4 g ( 0. 0 1 0 m 0 1 ) およびジクロロメタン 4 5 m 1を 合した。 該混合物に DAST 2. 4 g (0. 0 l 5 m o l ) のジクロロメタン 5 m 1の溶液を一 5 0 を保つように滴下し、 同温度で 3 0分間撹拌した。 その 後、 徐々に昇温して室温で 5時間撹拌した。
反応混合物を氷水 1 0 0 m l中へ注ぎ、 ジク口ロメタン 9 0 m 1で抽出した。 得られた有機相を水で 3回洗浄した後、 無水硫酸マグネシゥム上で乾燥した。 減圧下に溶媒を留去し、 残査をシリカゲルカラムクロマトグラフィー （溶出液： トルェンノヘプタン） に付し、 粗製の 4一 （トランス— 4— (2— （トランス一 4 - (トランス- 4ーェチルシクロへキシル） シクロへキシル） ェチル） シクロ へキシル） ― （4一フルォロブチル） ベンゼン 3. 9 gを得た。 このものを酢酸 ェチルから再結晶し、 標題化合物 1. 9 g (収率 4 3. 2 %) を得た。
また、 各スぺク トルデータはよくその構造を支持した。
質量分析： 4 5 4 (M+)
Ή -NMR (CD C 13、 T S内部標準）
5 (p p m)
0. 6 9— 2. 5 3 (m, 4 5 H)
4. 4 5 (d t , 2 H)
7. 1 0 ( s , 4 H)
実施例 5の方法に準じて次の化合物 （N o . 1 5 0〜N o. 2 0 5 ) を製造す る。
N o.
1 5 0 4 - ( トラ ンス一 4一 （2— （ トランス一 4一 （ トランス一 4ーメチ ゾレシクロへキシノレ） シクロへキシノレ） ェチノレ） シクロへキシノレ） 一 （3—フ ルォロプロピル） ベンゼン
1 5 1 - ( トラ ンス一 4一 （2— （ トランス一 4一 （ トラ ンス一 4一プロ ビルシクロへキシル） シクロへキシル） ェチル） シクロへキシル） 一 （5— フルォロペンチル） ベンゼン
1 5 2 4 - ( トランス一 4— (2— （ トラ ンス一 4一 （ トランス一 4一プロ ビルシクロへキシル） シクロへキシル） ェチル） シクロへキシル） —フルォ 口メチルベンゼン
1 5 3 4— （ トラ ンス一 4一 （2— （ トランス一 4— ( トランス— 4一ペン チルシクロへキシル） シクロへキシル） ェチル） シクロへキシル） 一 （2— フ レオロェチル） ベンゼン
1 5 4 4— （ トラ ンス一 4一 （2— （ トランス一 4一 （ トラ ンス一 4—プチ ノレシクロへキシスレ） シクロへキシノレ） ェチノレ） シクロへキシノレ） 一フクレオ口 メチゾレベンゼン
1 5 5 4 - ( トラ ンス一 4一 （2— （ トランス一 4一 （ トランス一 4一ペン チゾレシクロへキシノレ） シクロへキシ レ） ェチ レ） シクロへキシノレ） 一フクレオ ロメ チルベンゼン
1 5 6 4 - ( トラ ンス一 4一 （2— （ トランス一 4一 （ トラ ンス一 4 -ノニ スレシク ロへキシノレ） シクロへキシ レ） ェチゾレ） シクロへキシノレ） 一フ レオ口 メ チルべンゼン
1 5 7 ( Z) - 4 - ( トランス一 4 _ (2— （ トランス一 4一 （ トランス一 4 - ( 2—ペンテニル） シクロへキシル） シクロへキシル） ェチル） シクロ へキシル） ― （3—フルォロプロピル） ベンゼン
1 5 8 4— （ トランス一 4一 （2— （ トラ ンス一 4一 （ トランス一 4一プロ ピノレシクロへキシル） シク ロへキシル） ェチル） シクロへキシル） - (4— クロロブチル） ベンゼン 5 9 4— （トランス一 4一 （2— （トランス一 4一 （トランス一 4一ペン チゾレシクロへキシ レ） シクロへキシノレ） ェチ レ） シクロへキシ レ） 一 （4一 クロロブチル） ベンゼン
6 0 4—メチルー （ トランス一 4一 （2— （トランス一 4一 （トランス一 4 -フルォロメチルシクロへキシル） シクロへキシル） ェチル） シクロへキ シノレ） ベンゼン
6 1 4—プロピル一 （ トランス一 4— (2— (トランス一 4一 （トランス 一- 4一 （2—フルォロェチル） シクロへキシル） シクロへキシル） ェチル） シクロへキシ ベンゼン
1 6 2 4—ペンチル— （トランス一 4— (2— (トランス— 4一 （トランス 一 4一 （5—フルォロペンチル） シクロへキシル） シクロへキシル） ェチル） シクロへキシル） ベンゼン
1 6 3 4 -メ トキシブチルー （トランス- 4— (2— （トランス一 4一 （ト ランス一 4一 （3—フルォロブ口ピル） シクロへキシル） シクロへキシル） ェチル） シクロへキシル） ベンゼン
1 6 4 4— （トランス一 4一 （トランス一 4— (トランス一 4ーェチルシク 口へキシル） シクロへキシル） シクロへキシル） 一 （2—フルォロェチル） ベンゼン
1 6 5 4 - (トランス一 4一 （トランス一 4一 （トランス一 4ーェチルシク 口へキシル） シクロへキシル） シクロへキシル） 一 （3—フルォロプロピル） ベンゼン
1 6 6 4 - (トランス— 4— (トランス一 4— (トランス一 4—プロビルシ クロへキシル） シクロへキシル） シクロへキシノレ） 一フクレオロメチクレベンゼ ン
1 67 4 - (トランス一 4一 （トランス一 4— (トランス一 4一プロビルシ クロへキシル） シクロへキシル） シクロへキシル） 一 （4一フルォロブチル） ベンゼン
1 6 8 4一 （トランス一 4 - (トランス- 4— (トランス一 4一ペンチルシ クロへキシル） シクロへキシル） シクロへキシル） 一フルォロメチルベンゼ ン
1 6 9 4 - ( トラ ンス一 4— (トランス一 4 - ( トラ ンス— 4—エテュルシ クロへキシクレ） シクロへキシゾレ） シクロへキシノレ） 一 （5— フゾレオ口ペンチ ル） ベンゼン
1 7 0 4 - ( トランス一 4一 （ トランス一 4 - ( トラ ンス一 4ーメチルシク 口へキシゾレ） シクロへキシゾレ） シクロへキシゾレ） 一 （4一クロロブチル） ベン ゼン
1 7 1 - ( トランスー 4一 （ トランス一 4一 （ トランス一 4一 （3—ブテ ニル） シクロへキシル） シク口へキシル） シクロへキシル） 一 （3—フルォ ロブ口ビル） ベンゼン
1 7 2 4ーメチルー （ トランス一 4一 （ ト ランス一 4一 （トランス一 4一 ( 3—フクレオ口プロビル） シクロへキシル） シクロへキシル） シクロへキシノレ） ベンゼン
1 7 3 4—ェチル— （ トランス一 4一 （ トランス— 4一 （トラ ンス一 4一 ( 3—フルォロプロピル） シクロへキシル） シクロへキシル） シクロへキシル） ベンゼン
1 7 4 4一プロピル— （ トラ ンス一 4— ( トランス一 4一 （ トランス— 4— (4ーフ レオ口ブチ^ シクロへキシ シクロへキシノレ） シクロへキシ レ） ベンゼン
1 7 5 4—プロビル— （ トランス一 4— ( トランス一 4一 （ トランス一 4— ( 5—フ レオ口ペンチノレ） シクロへキシゾレ） シクロへキシゾレ） シクロへキシ ル） ベンゼン
1 7 6 4—プチルー （ トラ ンス— 4— ( ト ラ ンス— 4一 （ トランス— 4一 ( 4ーフゾレオロブチル） シクロへキシル） シクロへキシノレ） シクロへキシル） ベンゼン
1 7 7 4一へプチル— （ トランス— 4— ( トラ ンス一 4— ( トランス一 4一 (8—フルォロォクチル） シクロへキシル） シク ロへキシル） シクロへキシ ル） ベンゼン
1 7 8 (E) - 4 - (3—ペンテュル） 一 （ トランス一 4一 （ トラ ンス一 4 一 （トランス一 4— (2—フルォロェチル） シクロへキシル） シクロへキシ ル） シクロへキシル） ベンゼン
7 9 4一ペンチルォキシー （トランス- 4一 （トランス一 4 - (トランス - - (4一フルォロブチル） シクロへキシル） シクロへキシル） シクロへ キシル） ベンゼン
8 0 4 - (2— （トランス一 4一 （トランス一 4 - (トランス一 4 -ェチ ルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） 一 （2—フ クレオロェチル） ベンゼン
8 1 4— （2— （トランス一 4一 （トランス一 4 _ (トランス一 4ーェチ ルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） 一 （4ーフ ルォロブチル） ベンゼン
8 2 4 - (2— （トランス一 4一 （トランス一 4一 （トランス一 4一プロ ピルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） 一フルォ πメチルべンゼン
1 8 3 4— （2— （トランス一 4一 （トランス一 4一 （トランス一 4一プロ ビルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） - (2— フクレオロェチル） ベンゼン
1 8 4 4— （2— （トランス一 4一 （トランス一 4一 （トランス一 4—プロ ビルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） ― (4一 フルォロブチル） ベンゼン
1 8 5 4— （2— （トランス一 4一 （トランス一 4一 （トランス一 4一プチ ルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） 一フルォロ メチルベンゼン
1 8 6 4 - ( 2 - (トランス一 4一 （トランス一 4— (トランス一 4 -ペン チルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） —フルォ 口メチ π /ベンセノ
1 8 7 4 - ( 2 - (トランス一 4一 （トランス一 4一 （トランス- 4一ペン チルシクロへキシル） シクロへキシル） シクロへキシル） ェチル） 一 （3— フルオロフ-口ピル） ベンゼン 1 8 8 (E) — 4— (2— （ トランス一 4一 （ トランス一 4一 （ トランス一 4一 （ 1 ーフ'口ペニ レ） シク口へキシ レ） シクロへキシ レ） シク ロへキシ レ） ェチル） - (5—フルォロペンチル） ベンゼン
1 8 9 4—ェチルー （2— （ トランス一 4一 （ トランス一 4一 （ トランス一 4一 （ 3— フノレオロブロビノレ） シクロへキシノレ） シクロへキシノレ） シク ロへ キシル） ェチル） ベンゼン
1 9 0 4—プロピル一 （2— （ トランス— 4一 （ トランス— 4一 （トランス - - ( 5—フノレオ口ペンチル） シクロへキシル） シクロへキシル） シクロ へキシ ?レ） ェチ ·；レ） ベンゼン
1 9 1 4ーブチル- (2— （ トランス— 4一 （ トランス一 4— ( トランス一 4一 （ 4一フクレオロブチノレ） シクロへキシノレ） シクロへキシ レ） シクロへキ シクレ） ェチノレ） ベンゼン
1 9 2 (E) - 4 - ( 1 -ブテニル） 一 （2— （ トランスー 4一 （トラ ンス - - ( トランス一 4一 （2—フルォロェチル） シクロへキシノレ） シクロへ キシル） シクロへキシル） ェチル） ベンゼン
1 9 3 4 -メ トキシペンチル一 （2— （ トランス一 4— ( トラ ンス一 4— ( トラ ンス一 4一 （6—フルォ口へキシル） シクロへキシル） シクロへキシル） シク ロへキシル） ェチル） ベンゼン
1 9 4 4一 （ トラ ンス一 4一 （トランス— 4一 （2— （トラ ンス一 4一プロ ビノレシクロへキシノレ） ェチノレ） シクロへキシゾレ） シクロへキシノレ） 一フゾレオ 口メ チルベンゼン
1 9 5 4— （ トラ ンス一 4一 （ トランス一 4— (2— （ トラ ンス一 4一プチ ノレシクロへキシル） ェチル） シクロへキシル） シクロへキシル） 一 （5—フ ルォロペンチル） ベンゼン
1 9 6 4— （ トラ ンス一 4— ( トランス— 4一 ( 2 - ( トラ ンス一 4一ヘプ チノレシクロへキシ Λ/) ェチノレ） シクロへキシ レ） シクロへキシノレ） 一 （2— フゾレオロェチル） ベンゼン
1 9 7 4 - ( ト ラ ンス一 4一 （ トラ ンス一 4一 （2— （ トランス一 4一エ ト キシェチルシク ロへキシル） ェチル） シクロへキシゾレ） シク ロへキシル） 一 ( 3 —フルォロプロピル） ベンゼン
9 8 4—メチルー （トランス一 4 - (トランス一 4 一 （ 2— (トランス - 4 - ( 5 —フルォロペンチル） シクロへキシル） ェチル） シクロへキシル） シクロへキシ レ） ベンゼン
1 9 9 4—プロピル一 （トランス - 4— (トランス一 4 — ( 2— （トランス 一 4一 （ 4—フルォロブチル） シクロへキシル） ェチル） シクロへキシル） シク πへキシゾレ） ベンゼン
2 0 0 4一ペンチル一 （トランス— 4一 （トランス- 4 一 （ 2 — （トランス 一 4 — ( 5—フルォロペンチル） シクロへキシル） ェチル） シクロへキシル） シクロへキシル） ベンゼン
2 0 1 - ( 2—プロぺニル） 一 （トランス— 4一 （トランス— 4一 （ 2 — (トランス一 4一 （ 3 —フルォロプロピル） シクロへキシル） ェチル） シク 口へキシ レ〉 シクロへキシゾレ） ベンゼン
2 0 2 2 -フルオロー 4一 （トランス一 4 一 （ 2— （トランス一 4一 （トラ ンスー 4—ェチルシクロへキシル） シクロへキシル） ェチル） シクロへキシ ル） 一 （ 2 —フルォロェチル） ベンゼン
2 0 3 2 , 6 —ジフルオロー 4 - (トランス一 4一 （トランス一 4一 （トラ ンスー 4一ペンチルシクロへキシル） シクロへキシル） シクロへキシル） 一 ( 3 —フルォロプロピル） ベンゼン
2 0 4 2 -フルォ口— 4—プロピル一 （トランス一 4— (トランス- 4一 ( トランス一 4 一 （ 5 —フルォロペンチル） シクロへキシル） シクロへキシル） シクロへキシル） ベンゼン
2 0 5 3—フルオロー （ 2— (トランス一 4 - (トランス一 4一 （トランス 一 4ーメチルシクロへキシル） シクロへキシル） シク αへキシル） ェチル） 一フルォロメチルベンゼン
実施例 6
4 - (トランス一 4— ( 2—フルォ口ェチル） シクロへキシル） - 4 ' ' —ェ チル— 1 , Γ ： 4， ， Γ ' 一テルフエニル （一般式 （ 1 ) において、 Rが C 2H5、 mが 2、 X力く F、 A,、 A2および A3が 1 > 4 —フエ二レン基、 A4力 トラ ンスー 1 , 4ーシクロへキシレン基、 Z ,、 Z2および Z 3が全て共有結合である 化合物 （N o . 2 0 6 ) ) の製造
4 - (トランス - 4 一 （ 2 —ヒ ドロキシェチル） シクロへキシル） 一 4' ' 一 ェチル— 1 , Γ ： 4 ' , 1 ' ' —テルフヱニル 4. 8 g ( 0. 0 1 3 m 0 1 ) およびジクロロメタン 5 0 m 1を混合した。 該混合物に DA S T 3. 0 g ( 0. 0 1 9 m o 1 ) のジクロロメタン 6 m l の溶液を— 5 0てを保つように滴下し、 同温度で 3 0分間撹拌した。 その後、 徐々に昇温して室温で 5時間撹拌した。 反応混合物を氷水 1 0 0 m l中へ注ぎ、 ジクロロメタン 1 0 0 m lで抽出した < 得られた有機相を水で 3回洗浄した後、 無水硫酸マグネシウム上で乾燥した。 滅圧下に溶媒を留去し、 残查をシリカゲルカラムクロマトグラフィー （溶出液 ： トルェン ヘプタン） に付し、 粗製の 4 — (トランス— 4— ( 2 —フルォロェ チノレ） シクロへキシル） 一 4 ' ' ーェチクレー 1 , 1 ' : 4 ' , 1 ' ' —テルフエ ニル 4. 3 gを得た。 このものを酢酸ェチルから再結晶し、 標題化合物 1. 7 g (収率 3 5. 4 %) を得た。
また、 各スぺク トルデータはよくその構造を支持した。
質量分析： 3 8 6 ( +)
1 Η - M R (C D C 1 3、 TM S内部標準）
S ( p ρ m)
0. 8 0 - 2. 7 6 (m, 2 7 H)
4. 4 4 (d t ( 2 H)
7. 3 0 - 7. 7 5 (m, 1 2 H)
実施例 6の方法に準じて次の化合物 （N o . 2 0 7〜N o . 2 4 7 ) を製造す る。
N 0 .
2 0 7 4 - (トランス一 4 — ( 3 —フルォロプロピル） シクロへキシル）
4 ' —ェチルー 1 , Γ : 4 ' , 1 ' ' —テルフエニル
2 0 8 4 - (トランス一 4 一 （ 4 一フルォロブチル） シクロへキシル） 一
4 ' 一プロピル— 1 , 1 ' ： 4 ' , 1 ' ' —テルフエニル
2 0 9 4 - (トランス— 4 — (2 —フルォロェチル） シクロへキシル） 一 4 ' ' 一ペンチルー 1， 1 ' : 4' , 1 ' ' 一テルフヱニル 1 0 4— （トランス一 4一 （4一フルォロブチル） シクロへキシル） 一
4' ' 一へプチルォキシー 1， Γ ： 4' , 1 ' ' 一テルフエニル
1 1 - ( 3一フルォロブ口ビル） - 4' ' - (トランス一 4 -メチルシ クロへキシル） 一 1 , Γ ： 4' , Γ ' 一テルフヱニル
1 2 4 - (5 -フルォロペンチル） 一 4' ' 一 （トランス一 4—ェチルシ クロへキシル） 一 1 , 1 ' : 4' , 1 ' ' 一テルフエニル
2 1 3 4 - ( 4—フルォロブチル） — 4 ' ' 一 （トランス— 4—プロビルシ クロへキシル） 一 1 , 1 ' ： 4' , 1 ' ' 一テルフエニル
2 1 4 - ( 4一フルォロブチル） - 4' ' - (トランス— 4ーブチルシク 口へキシル） 一 1 , Γ ： 4' , Γ ' 一テルフヱニル
2 1 5 4 - ( 5一フルォ口ペンチル） 一 4' ' - (トランス— 4—ペンチル シク口へキシル） 一 1 , 1 ' ： 4 ' , 1 ' ' 一テルフエニル
2 1 6 4—フルォロメチルー 4' ' - (トランス— 4—デシルシクロへキシ ル） 一 1 , Γ ： 4' , Γ ' 一テルフエニル
2 1 7 4— (7—フルォ口へプチル） - 4' ' ― (トランス— 4 - (4—ぺ ンテニル） シクロへキシル） 一 1 , Γ : 4' , 1 ' ， 一テルフエニル
2 1 8 4 - (3 -クロ口プロビル） — 4' ' - (トランス— 4—ブチルシク πへキシル） — 1 , 1 ' ： 4' ， Γ ' —テルフエニル
2 1 9 4— （トランス一 4— (4一フルォロブチル） シク口へキシル） 一
4 ' 一 （2 - （4一ェチルフエニル） ェチル） ビフエニル
2 2 0 4 - (トランス一 4一 （3—フルォロプロビル） シクロへキシル） 一
4' 一 （2— （4一プロピルフヱニル） ェチル） ビフヱニル
2 2 1 4— （トランス一 4— (6—フルォ口へキシル） シクロへキシル） 一 4 ' 一 （2— (4 -ブチルフエニル） ェチル） ビフヱニル
2 2 2 4 - ( トランス一 4— (2—フルォ πェチル） シクロへキシル） 一
4' ― (2— (4—へキシルフヱニル） ェチル） ビフエニル
2 2 3 ( Z) 一 4一 （トランス一 4一フルォロメチルシクロへキシル） 一
4 ' 一 （2— ( 4 - (4一へキセニル） フヱニル） ェチル） ビフエ二ル 2 2 4 4— （2— （トランス— 4一 （4一フルォロブチル） シクロへキシル） ェチル） 一 4 ' ' 一プロビル一 1 , 1 ' ： 4 ' , 1 ' ' —テルフエ二 レ
2 2 5 4 - (2— （トランス— 4一 （5—フルォロペンチル） シクロへキシ ル） ェチル） - ' ' —ペンチル一 1 , 1 ' ： 4 ' , 1 ' ' 一テルフエニル 2 2 6 4— (2— (トランス— 4一 （2—フルォ口ェチル） シクロへヰシル） ェチル） 一 4 ' ， 一へプチルー 1 , 1 ' ： 4 ' , 1 ' ' 一テルフエニル 2 2 7 4 - (2— （トランス一 4一 （3—フルォロプロピル） シクロへキシ ル） ェチル） 一 4 ' ' 一プロボキシメチルー 1 , ： 4 ' , 1 ' ' —テル フエニル
2 2 8 4 - ( 2 - ( 4 - ( 5—フルォロペンチル） フユニル） ェチル） 一 4 ' - (トランス一 4—メチルシクロへキシル） ビフエニル
2 2 9 4 - ( 2 - ( 4 - ( 2—フルォロェチル） フヱニル） ェチル） 一 4' 一 （トランス一 4ーェチルシクロへキシル） ビフエニル
2 3 0 4 - ( 2 - ( 4一フルォロメチルフヱニル） ェチル） — 4 ' - (トラ ンス— 4ーノニルシクロへキシル） ビフエニル
2 3 1 (E) - 4 - (2— ( 4 - (3 -フルォロプロピル） フヱニル） ェチ ル） — 4' 一 （トランス一 4一 （ 1ーブテニル） シクロへキシル） ビフヱ二 ル
2 3 2 4 - ( 2 -フルォロェチル） 一 4' 一 （2— （トランス一 4一プロ ビルシクロへキシル） ェチル） 一 1 , Γ 4 ' , 1 ' ' 一テルフエニル 2 3 3 4一 （5—フルォロペンチル） 一 4 ' 一 （2— （トランス一 4—プ 口ピルシクロへキシル） ェチル） — 1 , 1 ： 4 ' , 1 ' ' 一テルフエニル
2 3 4 4 - ( 3—フルォロプロピル） 一 4 ' 一 （2— （トランス一 4一へ プチルシクロへキシル） ェチル） 一 1 , 1 ： ' , 1 ' ' 一テルフエニル 2 3 5 4一 （4一フルォロブチル） 一 4' 一 （2— (トランス一 4ーメ ト キシメチルシクロへキシル） ェチル） — 1 1 ' ： 4 ' , 1 ' ' 一テルフエ 二ノレ
2 3 6 4 - (2— (4— （トランス— 4— (3—フルォロプロビル） シクロ へキシル） フエニル） ェチル） — 4' ーメチルビフエニル 3 7 4一 ( 2 - (4— (トランス一 4— (5—フルォロペンチル） シクロ へキシル） フエニル） ェチル） — 4' —ェチルビフエニル
3 8 4一 ( 2 - ( 4 - (トランス- 4— (2—フルォロェチル） シクロへ キンル） フヱニル） ェチル） 一 4' —ォクチルビフヱニル
3 9 4—フルォロメチルー 4' 一 ( 2 - ( 4 - (トランス— 4ーェチルシ クロへキシル） フエニル） ェチル） ビフエ二ル
40 4一 （4一フルォロブチル） 一 4' ― ( 2 - ( 4 - (トランス一 4ー ェチルシクロへキシル） フエニル） ェチル） ビフヱニル
1 4一 （6—フルォ口へキシル） — 4' ― (2— ( 4 - (トランス- 4 一へキシルシクロへキシル） フエニル） ェチル） ビフエニル
42 4 - ( 3—フルォロブ口ビル） — 4' - (2— ( 4 - (トランス一 4 一 （4一ペンテ二 レ） シクロへキシノレ） フエニル） ェチル） ビフエニル
43 2—フルオロー 4一 （トランス— 4— (4一フルォロブチル） シクロ へキシル） 一 2 ' —フルォロー 4' ' —ブチルー 1 , 1 ' : 4' , 1 ' ' 一 テルフエニル
44 3一フルオロー 4一 （5一フルォロペンチル） — 2' —フルオロー 2 ' ' —フルオロー 4' ' - (トランス一 4ーェチルシクロへキシル） - 1, 1 ' ： 4 ' , 1 ' ' 一テルフェニル
45 4— ( 2— ( 2—フルォ σ— 4— (トランス— 4 - (3—フルォロブ 口ピル） シクロへキシル） フエニル） ェチル） — 4， —メチルビフエニル 2 46 4一フルォロメチル— 3' —フルオロー 4' 一 （2— (2—フルォロ - - (トランス一 4一プロビルシクロへキシル） フエニル） ェチル） ビフ ェニル
247 4一クロロメチルー 3' —フルォロ - 4' — (2— (2—フルォ口— 4 - (トランス一 4一プロビルシクロへキシル） フエニル） ェチル） ビフエ ニル
2 4 8 2— ( 4 - (トランス一 4一 （5 -フルォロペンチル） シクロへキシ ル） フヱニル） 一 5— (4—プロピルフエニル） ピリ ミジン 2 4 9 2 - (トランス一 4一 （ 4' — ( 3 -フルォロプロピル） ビフエニル 一 4一ィル） シクロへキシル） - 5 —ペンチルジォキサン
以下、 本発明化合物を液晶組成物の成分として用いた場合の例を示す。 各使用 例において、 N Iはネマチック相-等方相転移温度 （て） を、 Δ εは誘電率異方 性値を、 Δ ηは屈折率異方性値を、 77は 2 0てにおける粘度 （m P a · s ) を、 V10はしきい値電圧 （V) を示す。
実施例 7 (使用例 1 )
下記のシァノ フユニルシクロへキサン系液晶化合物を舍む液晶組成物： 4 - (トランス一 4—プロピルシクロへキシル） ベンゾニトリクレ 2 4重量％、 4 - (トランス一 4一ペンチルシクロへキシル） ベンゾニトリル 3 6重量％、 4 - (トランス一 4一へプチルシクロへキシル） ベンゾニ トリル 2 5重量％、 4 - (トランス一 4一ペンチルシクロへキシル） 一 4' ーシァノビフエニル
1 5重量％ は以下の物性を有する。
N I ： 7 2. 4、 Δ ε : 1 1. 0. Δ η ： 0. 1 3 7、 : 2 7. 2、 セル)!： 9 mにおける V 10： 1. 7 8。
この組成物 8 5重量％に 4一 （トランス— 4 — ( 4—フルォロブチル） シクロ へキシル） 一 4 ' - (トランス— 4 —ブチルシクロへキシル） ビフエニル （ィ匕合 物 N o . 1 ) を 1 5重量％混合してネマチック液晶組成物を得た。 この液晶組成 物の物性値は次の通りであった。
N I : 9 8. 6、 Δ ε : 9. 9、 Δ η : 0. 1 1 s τ? ： 3 3. 5、 セル厚 8. 7 〃 mにおける V 10： 1. 9 4。
この組成物を- 2 0 ΐのフリ一ザ一中に放置したが、 6 0日を越えても結晶の 折出はみられなかった。
実施例 8 (使用例 2)
4一 （トランス一 4 一 （ 4一フルォロブチル） シクロへキシル） 一 4 ' - (ト ランス— 4 —プチルシクロへキシル） ビフヱニル （化合物 N o . 1 ) に替えて、 4 - (トランス— 4 一 （ 5 —フルォロペンチル） シクロへキシル） 一 4 ' - (ト ランス— 4 ーェテニルシクロへキシル） ビフヱニル （化合物 N 0. 1 5 ) を用い る以外は実施例 7と同様にして液晶組成物を得た。 この液晶組成物の物性値は次 の通りであった。
I : 9 9. 8、 Δ ε : 9. 7、 Δ η : 0. 1 4 3、 ？？ ： 3 3. 1、 セル) |： 8. 7 mにおける V ,。 ： 1. 9 8。
この組成物を— 2 0でのフリーザー中に放置したが、 6 0日を越えても結晶の 折出はみられなかった。
実施例 9 (使用例 3)
組成例 2 3の液晶組成物の物性値は、 次の通りであった。
N I ： 9 6. 6、 厶 ε : 7. 1、 厶 η : 0. 1 6 2. V ： 1 7. 0、 Vlo : 2. 1 0。
実施例 1 0 (使用例 4)
組成例 2 4の液晶組成物の物性値は、 次の通りであった。
N 1 ： 9 3 . 2、 厶 ε : 8 . 7、 Δ η : 0 . 1 4 9 s V ： 1 9 . 8、 V10 : 1. 9 9 o
実施例 1 1 (使用例 5 )
組成例 2 5の液晶組成物の物性値は、 次の通りであった。
N I : 9 7. 7. Δ ε ： 3 0. 9、 Α η : 0. 1 4 7. 7? 8 9. V , 0. 8 6 ο
実施例 1 2 (使用例 6)
組成例 2 6の液晶組成物の物性値は、 次の通りであった。
Ν I ： 1 0 3. 6、 厶 ε : 6. 4、 Δ η : 0. 1 9 8、 τ? : 3 9. 5、 V10 : 2. 2 8 o
実施例 1 3 (使用例 7 ) '
組成例 2 7の液晶組成物の物性値は、 次の通りであった。
N I : 7 2 . 3、 厶 ε : 1 1 . 5、 厶 η : 0 . 1 2 2. τ? ： 4 0 . 9、 V 1 0 : 1. 3 0 c
実施例 1 4 (使用例 8 )
組成例 2 8の液晶組成物の物性値は、 次の通りであった。
N I ： 8 4. 7、 Α ε : 8. 1、 Α η ·· 0. 1 τ? ： 2 0. 0、 V 10 : W
1. 7 5 o
実施例 1 5 (使用例 9 )
組成例 2 9の液晶組成物の物性値は、 次の通りであった,
N I ： 8 4 , 6、 Δ ε : 2 3. 5、 Δ η : 0. 1 1 8. 7? 3 9. 0、 V , 0 . 9 9 ο
実施例 1 6 (使用例 1 0 )
組成例 3 0の液晶組成物の物性値は、 次の通りであった。
Ν I ： 9 3 . 6. Δ ε ： 2 8. 2. Δ η ： 0. 1 0. τ? ： 1 . 6、 V 1. 0 0 ο
実施例 1 Ί (使用例 1 1 )
組成例 3 1の液晶組成物の物性値は、 次の通りであった。
Ν I ： 6 8 , 1、 Δ ε : 9. 9、 Δ η : 0. 1 1 5、 τ? : 2 8 8、 V ,ο 1. 3 6 c
実施例 1 8 (使用例 1 2 )
組成例 3 2の液晶組成物の物性値は、 次の通りであった。
Ν I ： 7 6 . 3、 Δ ε : 6 . 5、 厶 η : 0. 1 6 4. τ? ： 2 4. 3、 V , 1 . 7 8 c
実施例 1 9 (使用例 1 3 )
組成例 3 3の液晶組成物の物性値は、 次の通りであった。
Ν I ： 1 0 6. 7、 厶 ε : 5. 0、 Δ η : 0. 0 9 7. ν '. 2 1 6、 V 実施例 2 0 (使用例 1 4 )
組成例 3 4の液晶組成物の物性値は、 次の通りであった。
Ν I ： 9 6 , 4、 Δ ε : 3. 2、 厶 η : 0. 0 9 6、 7? : 2 2. 5. V , 2. 6 9。
実施例 2 1 (使用例 1 5 )
組成例 3 5の液晶組成物の物性値は、 次の通りであった。
Ν I ： 9 3 . 4、 Δ ε : 5. 7、 厶 η : 0. 1 2 0. τ? : 2 7. 6. V , 2. 0 0 c 実施例 2 2 (使用例 1 6)
組成例 3 6の液晶組成物の物性値は、 次の通りであった。
N I : 8 3. 0、 厶 ε : 8. 4、 厶 η : 0. 0 9 0、 τ? : 2 9. 9、 V10 :
1. 6 0 o
実施例 2 3 (使用例 1 7 )
組成例 3 7の液晶組成物の物性値は、 次の通りであった。
N I : 9 4. 7. Δ ε ： . 8、 厶 η : 0. 1 2 5、 ： 2 2. 4、 V10 :
2. 3 4
実施例 2 4 (使用例 1 8 )
組成例 3 8の液晶組成物の物性値は、 次の通りであった。
N I : 9 9. 3 s Δ ε ： 8. 9、 Δ η : 0. 1 1 6、 τ? : 3 5. 2、 V10 :
1. 7 7 c
実施例 2 5 (使用例 1 9 )
組成例 3 9の液晶組成物の物性値は、 次の通りであった。
N I : 8 9. 4、 厶 ε : 4. 5、 厶 η : 0. 0 9 3. ν 1 5. 8. V 10 ：
2. 4 0 ο
実施例 2 6 (使用例 2 0 )
組成例 4 0の液晶組成物の物性値は、 次の通りであった。
Ν I : 8 1. 1 Δ e ： 8. 2、 厶 n : 0. 0 9 5、 ？？ ： 2 8. 7、 V10 : 1 . 7 δ ο
実施例 2 7 (使用例 2 1 )
組成例 4 1の液晶組成物の物性値は、 次の通りであった。
Ν Ι : 9 5. 9、 厶 ε : 7. 3 s Δ n ： 0. 1 3 4、 τ? : 3 5. 3、 Vl0 : 1. 9 10
なお、 上記実施例 9〜実施例 2 7に示す液晶組成物をそれぞれ- 2 0 でのフリ 一ザ一中に放置したが、 何れの液晶組成物についても 6 0日経過後結晶の折出は みられなかった。
実施例 2 8 (使用例 2 2 )
フッ素系液晶化合物の 3， 4ージフルォロ— （トラ ンス一 4一 （トランス一 4 ーェチノレシクロへキシノレ） シクロへキシスレ） ベンゼン、 3 , 4 —ジフルオロー ( トランス一 4一 （トランス一 4一プロビルシクロへキシル） シクロへキシル） ベ ンゼンおよび 3 , 4 —ジフルォロ— （トランス一 4— (トランス一 4—ペンチル シクロへキシル） シクロへキシル） ベンゼンを等重量で舍む母液晶組成物 （a ) の 8 5重量％に、 1 5重量％のそれぞれ 4一 （トランス— 4— ( 4一フルォロブ チル） シクロへキシル） — 4 ' - (トランス一 4 ーブチルシクロへキシル） ビフ ヱニル （化合物 N o . 1 ) または比較のため 4, 4' —ビス （トランス— 4 —ブ チルシクロへキシル） ビフエニル若しくは 4— (トランス一 4一 （トランス一 4 —プロビルシクロへキシル） シクロへキシル） ベンゾニトリルを混合して、 ネマ チック液晶組成物 （b) 、 ( c ) および （d) を得た。
これらの液晶組成物について電圧保持率の温度変化を測定した結果、 図 1に示 す通りであった。
なお、 同図中縦軸は電圧保持率 （％) を示し、 横軸は測定温度 T CO を示す c 同図からも明かな通り、 本発明液晶組成物 （b) は測定温度範囲下で高い電圧 保持率を示し、 このことが必要とされる T F T用の液晶組成物にも好適に使用で きることが知れる。
比較例 1
4一 （トランス一 4 一 （ 4一フルォロブチル） シクロへキシル） 一 4 ' - (ト ランス一 4ーブチルシクロへキシル） ビフヱニル （化合物 N o . 1 ) に替えて、 フッ素置換されていない同一の構造を有する比較化合物 4， 4 ' -ビス （トラン スー 4 —プチルシク口へキシル） ビフヱニルを用いる以外は実施例 7 と同様にし て液晶組成物を得た。 この液晶組成物の物性値は次の通りであった。
N I : 9 8. 8、 Δ ε : 9. 6、 厶 η : 0. 1 0. τ? ： 3 3. 3、 セル厚 8. 7 ' mにおける V，。： 2. 0 0。
この組成物を— 2 0 のフリ一ザ一中に放置したところ 3 4日で結晶の析出が みられた。
このことから、 本発明の化合物は比較化合物に比し、 等方相転移温度の低下と 粘度の増加は同程度に抑制されるが、 相溶性は改善されることが知れる。
以上説明した通り、 本発明の化合物はいずれも非常に安定性に優れ、 高い等方 相転移温度と低い粘度を維持しつつ他の液晶材料との相溶性が改善されることが 知れる。
産業上の利用の可能性
従って、 本発明の化合物を液晶組成物の成分とした場合、 他の液晶材料との相 溶性に優れているという特徴に加え、 分子構成要素の六員環、 置換基およびノま たは結合基を適当に選択することにより、 所望の物性を有する新たな液晶組成物 を提供することができる。

Claims

請求の範囲
1 - 一般式 （ 1 )
R— A,— Ζ ,— A2— Z2— A3— Z3— A4" C HZ mX ( 1 )
(式中、 Rは Hまたは炭素数 1〜 1 0のアルキル基 （該アルキル基中の 1つ以上 のメチレン基 （— C H2— ) は、 一 0—、 — S—、 一 C O—、 一 C H - C H—、 — C三 C—によって置換されていてもよいが、 一 0—または一 S—が連繞するこ とはない） を示し、 mは 1〜 1 0の整数を示し、 Xは F、 C 1、 B r、 Iまたは O Hを示し、 A,、 A2、 A3および A4は相互に独立してトランス— 1 , 4—シク 口へキシレン基、 環上の 1つ以上の水素原子がフッ素原子で置換されていてもよ い 1 , 4一フエ二レン基、 シクロへキセニレンジィル基、 ピリ ミジン _ 2 , 5 - ジィル基、 ピリジン— 2， 5 —ジィル基または 1 , 3—ジォキサン一 2 , 5 —ジ ィル基を示し、 Ζ ,、 Z2および Z3は独立して一 （C H2)2 -または共有結合を示 すが、 Z ,、 Zzおよび Z3のうち少なくとも 2つは共有結合を示す。 ) で示され る液晶性化合物。
2. Xが Fである請求項 1に記載の液晶性化合物。
3. Xが O Hである請求項 1に記載の液晶性化合物。
4. Z ,、 Z2および Z 3が全て共有結合である請求項 2に記載の液晶性化合物。
5 - Z ,が- （C H2)2-である請求項 2に記載の液晶性化合物。
6. Zzがー （C H2)2—である請求項 2に記載の液晶性化合物。
7. Z 3が- （C H2) 2 _である請求項 2に記載の液晶性化合物。
8. A ,および A4が共にトランス一 1 , 4ーシクロへキシレン基、 A2および A3 が共に環上の 1つ以上の水素原子がフッ素原子で置換されていてもよい 1 , - フニニレン基である請求項 4に記載の液晶性化合物。
9. A ,および A2が共に環上の 1つ以上の水素原子がフッ素原子で置換されてい てもよい 1 , 4一フエ二レン基、 A3および A4がトランス— 1 , 4 ーシクロへキ シレン基である請求項 4に記載の液晶性化合物。
1 0. A,および Azが共に環上の 1つ以上の水素原子がフッ素原子で置換されて いてもよい 1 , 4—フエ二レン基、 A3および A4がトランス— 1 , 4ーシクロへ キシレン基である請求項 6に記載の液晶性化合物。
1 1. 請求項 1〜 1 0のいずれかに記載の液晶性化合物を少なく とも i種類含有 することを特徴とする液晶組成物。
1 2. 第一成分として、 請求項 1〜 1 0のいずれかに記載の液晶性化合物を少な く とも 1種類含有し、 第二成分として、 一般式 （2) 、 (3) および （4)
Figure imgf000112_0001
(式中、 R,は炭素数 1〜 1 0のアルキル基を示し、 X F、 C 1、 0 C F3、 OCF2H、 CF3、 C F2Hまたは C F H2を示し、 L,、 L 2、 L3および L4は 相互に独立して Hまたは Fを示し、 および Z5は相互に独立して— （CH2)2 一、 一 C H = C H—または共有結合を示し、 aは 1または 2を示す。 ) からなる 群から選択される化合物を少なくとも 1種類舍有することを特徴とする液晶組成 物。
1 3. 第一成分として、 請求項 1〜 1 0のいずれかに記載の液晶性化合物を少な くとも 1種類含有し、 第二成分として、 一般式 （5) 、 （6) 、 （7) 、 (8) および （9)
Figure imgf000112_0002
(式中、 R2は F、 炭素数 1〜 1 0のアルキル基または炭素数 2〜 1 0のァルケ 二ル基を示す。 該アルキル基またはアルケニル基中の任意のメチレン基 （- CH- 一） は酸素原子 （― 0—） によって置換されていてもよいが、 2つ以上のメチレ ン基が連続して酸素原子に置換されることはない。 環 Aはトラ ンス- 1 > 4 -シ クロへキシレン基、 1 , 4—フエ二レン基または 1 , 3—ジォキサン一 2, 5— ジィル基を示し、 環 Bは トランス— 1 > 4—シクロへキシレン基、 1 , 4 -フエ 二レン基またはビリ ミジン一 2 , 5—ジィル基を示し、 環 Cはトラ ンス— 1 , 4 -シクロへキシレン基または 1 , 4—フエ二レン基を示し、 Z6は— （CH2)2— - - CO 0 -または共有結合を示し、 L 5および L 6は相互に独立して Hまたは Fを 示し、 bおよび cは相互に独立して 0または 1を示す。 ）
Figure imgf000113_0001
(式中、 R3は炭素数 1〜 1 0のアルキル基を示し、 L7は Hまたは Fを示し、 d は 0または 1を示す。 ）
Figure imgf000113_0002
(式中、 1¾ ま炭素数 1〜 1 0のアルキル基を示し、 環 Dおよび環 Eは相互に独立 してトランス一 1 , 4ーシクロへキシレン基または 1 , 4—フエ二レン基を示し、 Z7および Z 8は相互に独立して一 C 00—または共有結合を示し、 Z9は— C 0 0 -または一 Cョ C—を示し、 L 8および L,は相互に独立して Hまたは Fを示し、 X2は F、 O C F3、 O C FzH、 C F3、 C F z Hまたは C F H zを示す力 2が〇 C F3、 O C F2H、 C F3、 C F2Hまたは C F H2を示す場合は L8および L9は 共に Hを示す。 e、 f および gは相互に独立して 0または 1を示す。 ）
Figure imgf000113_0003
(式中、 R5および R6は相互に独立して炭素数 1 ~ 1 0のアルキル基または炭素 数 2〜 1 0のァルケ二ル甚を示す。 いずれにおいてもそのうちの任意のメチレン 基 （— CH2_) は酸素原子 （—0-) によって置換されていてもよいが、 2つ 以上のメチレン基が連続して酸素原子に置換されることはない。 環 Gはトランス — 1 , 4ーシクロへキシレン基、 1 , 4 -フエ二レン基またはピリ ミジン- 2 > 5—ジィル基を示し、 環 Hはトランス一 1 , 4ーシクロへキシレン基または 1 , 4—フエ二レン基を示し、 Z,。は- Cミ C一、 — C00—、 - (CH2)2—、 一 CH- C H— Cョ C一または共有結合を示し、 は— C00—または共有結合 を示す。 ）
Figure imgf000114_0001
(式中、 R7および R8は相互に独立して炭素数 1〜 1 0のアルキル基または炭素 数 2〜 1 0のアルケニル基を示す。 いずれにおいてもそのうちの任意のメチレン 基 （― C H2— ) は酸素原子 （— 0— ) によって置換されていてもよいが、 2つ 以上のメチレン基が連続して酸素原子に置換されることはない。 環 I はトランス — 1 , 4—シクロへキシレン基、 1 , 4 -フエ二レン基またはピリ ミジン— 2 , 5一ジィル基を示し、 環 Jはトランス一 1 , 4—シクロへキシレン基、 環上の 1 つ以上の水素原子が Fで置換されていてもよい 1 , 4—フ 二レン基またはピリ ミジン一 2, 5—ジィル基を示し、 環 Kはトランス— 1 , 4—シクロへキシレン 基または 1 , 4一フエ二レン基を示し、 Z 12および Z, 4は相互に独立して- CO 0 -、 一 （C H2)2—または共有結合を示し、 Z13は— C H = CH -、 - C≡ C 一、 一 C 00 -または共有結合を示し、 hは 0または 1を示す。 ） からなる群か ら選択される化合物を少なくとも 1種類含有することを特徴とする液晶組成物。
1 4. 第一成分として、 請求項 1〜 1 0のいずれかに記載の液晶性化合物を少な くとも 1種類含有し、 第二成分の一部分として、 請求項 1 2に記載の一般式 （2 ) 、 (3) および （4) からなる群から選択される化合物を少なくとも 1種類舍 有し、 第二成分の他の部分として、 請求項 1 3に記載の一般式 （5) 、 （6) 、
(7) 、 (8) および （9) からなる群から選択される化合物を少なくとも 1種 類含有することを特徴とする液晶組成物。
1 5. 請求項 1 1に記載の液晶組成物を用いて構成した液晶表示素子。
1 6. 請求項 1 2に記載の液晶組成物を用いて構成した液晶表示素子。
1 7. 請求項 1 3に記載の液晶組成物を用いて構成した液晶表示素子。
1 8. 請求項 1 4に記載の液晶組成物を用いて構成した液晶表示素子。
10
15
20
25
PCT/JP1996/001550 1995-06-08 1996-06-07 Liquid crystal compounds having substituted alkyl groups, liquid crystal composition, and liquid crystal display element Ceased WO1996041787A1 (en)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP50289997A JP3477620B2 (ja) 1995-06-08 1996-06-07 置換アルキル基含有液晶性化合物、液晶組成物および液晶表示素子
US08/981,145 US6174456B1 (en) 1995-06-08 1996-06-07 Liquid crystal compounds having substituted alkyl groups, liquid crystal composition and liquid crystal display element
EP96916337A EP0857708A4 (en) 1995-06-08 1996-06-07 LIQUID CRYSTAL COMPOUNDS HAVING SUBSTITUTED ALKYL GROUPS, LIQUID CRYSTAL COMPOSITIONS AND LIQUID CRYSTAL DISPLAY ELEMENT

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP7/166802 1995-06-08
JP16680295 1995-06-08

Publications (1)

Publication Number Publication Date
WO1996041787A1 true WO1996041787A1 (en) 1996-12-27

Family

ID=15837961

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP1996/001550 Ceased WO1996041787A1 (en) 1995-06-08 1996-06-07 Liquid crystal compounds having substituted alkyl groups, liquid crystal composition, and liquid crystal display element

Country Status (5)

Country Link
US (1) US6174456B1 (ja)
EP (1) EP0857708A4 (ja)
JP (1) JP3477620B2 (ja)
TW (1) TW305872B (ja)
WO (1) WO1996041787A1 (ja)

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN103184053B (zh) * 2011-12-29 2015-03-11 苏州汉朗光电有限公司 高散射态近晶相液晶材料及其显示器件
CN102977895A (zh) * 2012-11-30 2013-03-20 石家庄诚志永华显示材料有限公司 一类扭曲向列相第一极小液晶组合物
WO2014090372A1 (en) * 2012-12-10 2014-06-19 Merck Patent Gmbh Bimesogenic compounds and mesogenic media
TWI869571B (zh) * 2021-03-12 2025-01-11 達興材料股份有限公司 液晶組成物及液晶顯示裝置

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3904817A1 (de) * 1989-02-17 1990-09-20 Nematel Dr Rudolf Eidenschink Difluormethyl-verbindungen
JPH05186376A (ja) * 1991-02-01 1993-07-27 F Hoffmann La Roche Ag 四環化合物
JPH06503362A (ja) * 1991-09-30 1994-04-14 エフ・ホフマン−ラ　ロシュ　アーゲー ハロビニル誘導体
JPH07233109A (ja) * 1994-02-24 1995-09-05 Sumitomo Chem Co Ltd 光学活性なアルコール誘導体およびその製造法
JPH07316082A (ja) * 1994-03-29 1995-12-05 Chisso Corp 液晶性化合物および液晶組成物

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US4583826A (en) 1981-10-14 1986-04-22 Hoffmann-La Roche Inc. Phenylethanes
DE4027315A1 (de) * 1989-08-30 1991-03-07 Merck Patent Gmbh Halogenierte benzolderivate und fluessigkristallines medium
DE59209827D1 (de) 1991-02-12 2000-05-25 Merck Patent Gmbh Flüssigkristalline verbindungen
US5382379A (en) 1992-10-07 1995-01-17 Chisso Corporation Cyclohexane derivative
US5718840A (en) 1993-05-10 1998-02-17 Merck Patent Gesellschaft Mit Beschrankter Haftung Benzene derivatives, and liquid-crystalline medium
US5578241A (en) 1993-05-18 1996-11-26 Merck Patent Gesellschaft Mit Beschrankter Haftung Liquid crystal display
TW304203B (ja) * 1994-04-28 1997-05-01 Chisso Corp
US5827450A (en) 1995-10-10 1998-10-27 Merck Patent Gesellschaft Mit Beschrankter Haftung Benzene derivatives, and liquid-crystalline medium

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE3904817A1 (de) * 1989-02-17 1990-09-20 Nematel Dr Rudolf Eidenschink Difluormethyl-verbindungen
JPH05186376A (ja) * 1991-02-01 1993-07-27 F Hoffmann La Roche Ag 四環化合物
JPH06503362A (ja) * 1991-09-30 1994-04-14 エフ・ホフマン−ラ　ロシュ　アーゲー ハロビニル誘導体
JPH07233109A (ja) * 1994-02-24 1995-09-05 Sumitomo Chem Co Ltd 光学活性なアルコール誘導体およびその製造法
JPH07316082A (ja) * 1994-03-29 1995-12-05 Chisso Corp 液晶性化合物および液晶組成物

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP0857708A4 *

Also Published As

Publication number Publication date
EP0857708A4 (en) 1998-11-18
EP0857708A1 (en) 1998-08-12
US6174456B1 (en) 2001-01-16
TW305872B (ja) 1997-05-21
JP3477620B2 (ja) 2003-12-10

Similar Documents

Publication Publication Date Title
EP0969071B1 (en) Alkenyl compound having a negative delta epsilon value, liquid crystal composition and liquid crystal display device
WO1999021816A1 (en) Novel liquid-crystal compounds having large negative value of permittivity anisotropy, liquid-crystal composition, and liquid-crystal display element
WO1996011995A1 (en) Liquid crystal composition and liquid crystal display
WO1997036847A1 (en) Liquid crystal compounds, liquid crystal compositions containing the compounds, and liquid crystal display devices made by using the compositions
JPWO1998027036A1 (ja) ジフルオロフェニル誘導体、液晶性化合物および液晶組成物
WO1998027036A1 (fr) Derives de difluorophenyle, composes de cristaux liquides et composition de cristaux liquides
US6168728B1 (en) Acetylene derivatives, and liquid crystal composition and liquid crystal display device each comprising the same
WO1998023563A1 (en) Liquid crystal compounds exhibiting negative anisotropy of permittivity, liquid crystal compositions, and liquid crystal displays
WO1998013323A1 (en) Substituted benzene derivative, liquid-crystal composition, and liquid-crystal display element
EP0742275B1 (en) Liquid crystal compound and liquid crystal composition containing the same
WO1998023562A1 (en) 3,3&#39;-difluorobiphenyl derivatives, liquid crystal compositions, and liquid crystal display elements
WO1998013322A1 (en) Terphenyl derivative, liquid-crystal composition, and liquid-crystal display element
EP0891314A1 (en) Bisalkenyl derivatives, liquid crystalline compounds and liquid crystal compositions
JP4214604B2 (ja) 誘電率異方性が負の値を有するチオエーテル化合物、液晶組成物および液晶表示素子
WO1998020006A1 (en) Fluoroalkylated dioxane derivatives, liquid crystal compositions, and liquid-crystal display elements
JP4091982B2 (ja) ベンジルエーテル誘導体、液晶組成物および液晶表示素子
WO1997037960A1 (en) α,α-DIFLUOROBENZYL ETHER DERIVATIVES, LIQUID CRYSTAL COMPOSITIONS, AND LIQUID CRYSTAL DISPLAY DEVICES
JPH0952851A (ja) アルケニルシクロヘキサン誘導体および液晶組成物
JPWO1997027166A1 (ja) ベンジルエーテル誘導体、液晶組成物および液晶表示素子
WO1996041787A1 (en) Liquid crystal compounds having substituted alkyl groups, liquid crystal composition, and liquid crystal display element
JP3646399B2 (ja) フッ素置換結合基を有する液晶性化合物、液晶組成物および液晶表示素子
WO1997013738A1 (en) Fluoroalkenyl derivatives and liquid crystal compositions
US5698136A (en) Liquid crystalline alkenylcyclohexene derivative, liquid crystal composition and liquid crystal display element
EP0727473B1 (en) Liquid crystaline alkynyltolan compound, liquid crystal composition and liquid crystal display element
WO1998032722A1 (en) Liquid-crystal compounds having fluorinated alkyl groups, liquid-crystal composition, and liquid-crystal display element

Legal Events

Date Code Title Description
AK Designated states

Kind code of ref document: A1

Designated state(s): JP US

AL Designated countries for regional patents

Kind code of ref document: A1

Designated state(s): AT BE CH DE DK ES FI FR GB GR IE IT LU MC NL PT SE

DFPE Request for preliminary examination filed prior to expiration of 19th month from priority date (pct application filed before 20040101)
121 Ep: the epo has been informed by wipo that ep was designated in this application
WWE Wipo information: entry into national phase

Ref document number: 08981145

Country of ref document: US

WWE Wipo information: entry into national phase

Ref document number: 1996916337

Country of ref document: EP

WWP Wipo information: published in national office

Ref document number: 1996916337

Country of ref document: EP

WWR Wipo information: refused in national office

Ref document number: 1996916337

Country of ref document: EP

WWW Wipo information: withdrawn in national office

Ref document number: 1996916337

Country of ref document: EP
