WO1998058031A1 - Water-repellent overprint varnish composition and printed matter made by using the same - Google Patents

Description

明

撥水性オーバ一プリ ン トニ ス組成物および

これを用いた印刷物

技術分野

糸

本発明は、 特に撥水性、 耐摩田擦性に優れた無色透明から乳 白色のオーバ一プリ ン トニ ス組成物、 およびこれを用いた印 刷物に関する。

背景技術

一般に、 印刷物の光沢を向上させ、 また印刷物の皮膜を保 護するため、 オーバ一プリ ン トニス （以下、 「 O Pニス」 と レ、 う こ と もある） が使用 されて レ、る。 すなわち、 印刷イ ン キ 各色 （黄、 紅、 藍、 墨等） を基材シー ト に印刷 した後、 その 印刷物上に無色透明な O Pニスを印刷 している。 しカゝ し、 従 来の O P ニ ス では、 印刷物にコ一ヒ 一 、 ジュー ス等の飲料物 がこぼれた り する と 、 表面に汚れが付着 し、 印刷物にベた付 きがなお残った り した。 また、 従来の〇 P ニ スは、 撥水性が 不十分であるため、 ポスタ一等のよ う に、 風雨にさ ら される と 、 印刷物の皮膜が侵される こ と がある。 さ らに、 通常の印 刷物は熱や、 引 つ搔き傷に対 して も必ず し も十分な耐性を有 し て いなレヽ

こ れ ら の対策と し て 、 従来 O P ニ ス に ポ リ エ チ レ ン ヮ ッ ク スゃシ リ 一コ ン系の添加剤を配合する こ と が行われているが 必ず し も満足 し得る結果は得られていなレ、 発明の開示

従って、 本発明は、 撥水性、 拭き取 り性、 耐摩擦性等に優 れた O Pニス組成物を提供する こ と を 目的とする。

また、 本発明のも う 一つの 目的は、 撥水性、 耐摩耗性に優 れた保護層によ り 保護 された印刷物を提供する こ と である。

上記目的、 および以下の記述から明 らかと なろ う 他の 目 的 は、 本発明に従い、 体積平均粒径が 2 ない し 5 マイ ク ロ メ一 トル （ /z m ) である ポ リ テ ト ラ フルォロエチ レン粒子を、 ォ —バ一プリ ン ト ニ ス組成物の固形分を基準と して 2 0〜 3 4 0 重量％含有する こ と を特徴とする撥水性ォ一バ一プリ ン ト ニス組成物によ り 達成される。

また、 本発明によれば、 基材シー ト と 、 こ の基材シー ト の 少な く と も一部に設け られ、 概念駆動型の認知が可能な情報 を構成する印刷ィ ンキ皮膜と 、 こ の印刷ィ ン キ皮膜を含む印 刷面を被覆 して設け られた透明オーバ一プリ ン ト層 と を備え、 該透明オーバ一プリ ン ト層が上記本発明の O P ニ ス組成物か らなる こ と を特徴とする印刷物が提供される。

発明を実施するための最良の形態

本発明の O P ニス組成物において、 ポ リ テ ト ラ フ ルォロ ェ チ レ ン （以.下、 「 P T F E」 と略す） は、 撥水性および耐摩 耗性付与剤と して作用する。 P T F Eは、 粒子の形態で本発 明の O Pニス組成物に含め られている。

本発明において、 P T F E粒子の粒径は、 当該分野でよ く 知 られている レ一ザ一回折法、 コ一ルター力 ゥ ンタ一法等に よ り 得られる体積平均粒径で表される。 本発明において、 P T F E粒子は、 体積平均粒径が 2 〜 5 mの ものである。 体 積平均粒径が 2 μ mに満たない場合は、 O P ニ ス皮膜の中に P T F E粒子がも ぐ り 込んで O P ニ ス皮膜上へ突出せず、 耐 摩擦性が低化する。 また、 体積平均粒径が 5 μ mよ り 大きレヽ 場合は、 P T F E粒子の O P ニ ス への分散性が悪く 流動性も 劣化 し、 P T F E粒子が印刷機の版やブラ ンケ ッ トへ堆積 し て しま う。 使用する全 P T F E粒子の 4 5 重量。 /₀以上の粒子 が体積平均粒径 2 〜 4 μ mを有する こ と が さ らに好ま しい。

また、 P T F E粒子は、 全 O P ニ ス組成物の固形分 （ P T F E粒子を除く ） を基準と して 2 0 〜 3 4 0 重量％の割合で O Pニス組成物に配合される。 P T F E粒子の含有量が固形 分に対 して 2 0 重量％よ り 少ないと 、 撥水性、 拭き取 り性、 耐摩擦性が十分に得られず、 他方 P T F E粒子の含有量が固 形分に対して 3 4 0 重量％よ り 多いと 、 耐パイ リ ング性、 レ ベ リ ング性が不十分と なる。 P T F E粒子は、 上記固形分に 対 して 2 0 〜 1 2 0 重量。 /。の割合で O P ニ ス組成物に添加 さ れる こ と が さ らに好ま しい ₃

本発明において、 O P ニス組成物の上記固形分は、 本発明 の O P ニス組成物に含まれる常温 （ 2 0 °C ) で固体の成分で あ り 、 よ り 具体的には、 ビ ヒ ク ルと して配合される各種樹脂、 乾性油によって構成される ものであって、 溶媒成分を除く も のである。

本発明の〇 P ニ ス組成物は、 オフセ ッ ト印刷方式、 グラ ビ ァ印刷方式も し く はシルク ス ク リ ーン方式等で塗工する こ と ができ る，. 塗工された O P ニ ス組成物は、 乾燥後実質的に無 色透明の皮膜を形成する。

オ フセ ッ ト 印刷方式で塗工する 場合、 本発明の O P ニ ス組 成物は、 P T F E粒子を除き 、 ロ ジ ン変性フ ヱ ノ ール樹脂、 石油樹脂、 アルキ ッ ド樹脂、 ま たは これ ら 乾性油変性樹脂等 の樹脂 2 0 8 0 重量。/。、 あま に油、 桐油、 大豆油等の乾性 油 0 8 0 重量 ⁰/ 0 、 ノ ノレマノレ ラ フ ィ ン 、 イ ソ パラ フ ィ ン、 ァ ロ マチ ッ ク ヽィ ド ロ カ ーボ ン、 ナ フ テ ン 、 α ォ レ フ ィ ン ま たは これ らの混合物等の溶剤 0 8 0 重量。 /₀、 ドラ イ ヤー、 乾燥抑制剤等の添加剤 1 5 重量％か ら な る （ P T F Ε粒子 を除き 、 合計 1 0 0 重量。 /₀ ) こ と が好ま しい。 よ り 好ま し く は、 樹脂 1 重量部に対 して乾性油 0 . 3 4 重量部を配合す る。

グラ ビア印刷方式で塗工する場合、 本発明の Ο Ρ ニ ス組成 物は、 P T F Ε粒子を除き 、 ア ク リ ル系樹脂、 塩化 ビニル一 酢酸 ビニ ル共重合樹脂、 ポ リ エ ス テ ル樹脂、 ウ レ タ ン樹脂、 塩素化ポ リ オ レ フ イ ン樹脂、 塩化 ゴム樹脂、 エ チ レ ン 一酢酸 ビュ ル共重合樹脂、 ポ リ ア ミ ド樹脂お よ びセル ロ ー ス樹脂か ら な る群の中か ら選ばれる少な く と も 1 種の樹脂 2 0 5 0 重量 ⁰/。 、 お よび ト ルエ ン、 齚酸ェチル、 酢酸イ ソ ブチル、 メ チルェ チルケ ト ン 、 メ チルイ ソ ブチルケ ト ン等の溶斉 lj 5 0 8 0 重量。 /₀ カゝ ら な る （ P T F E 粒子 を 除き 、 合計 1 0 0 重 量。 /₀ ) こ と が好ま し い

本発明の O P ニ ス組成物を塗工す る に 当 り 、 まず、 基材シ 一 ト 上に概念駆動型の認知が可能な情報を構成する 印刷ィ ン キ皮膜を基材シ一 ト の少な く と も 一部に形成する。 上記基材シー ト と し ては、 シー ト 状で、 印刷イ ンキ受容性 を有する も のであれば任意のシー ト が利用 でき る が、 中でも 、 パルプを主成分 と する紙、 合成樹脂を主成分 と する プラ スチ ッ ク フ ィ ルム、 ある いは合成樹脂を主成分 と してその印刷ィ ンキ受容性を改善 させた合成紙等が好ま し く 利用でき る。 パルプを主成分 と する紙と しては、 例えば、 更紙、 中質紙、 上質紙等が利用でき る。

合成紙 と しては、 例えば、 無孔質のプラ スチ ッ ク フ イ ノレム の片面ま たは両面に印刷ィ ンキ受容性の塗料を塗布 しその塗 布膜を形成 して、 印刷ィ ンキ受容性を改善 さ せた も のが利用 でき る。 こ の よ う なプラ スチ ッ ク フ イ ノレム と しては、 例えば、 ポ リ 塩化 ビニルフ ィ ノレム、 ポ リ エチ レ ン フ ィ ルム、 ポ リ プロ ピ レ ン フ ィ ルム、 ポ リ エ ステルフ ィ ルム等が例示でき 、 ま た 上記塗料 と しては、 マ ツ ト剤を含有する も のが使用でき る 。 マ ッ ト 剤 と しては、 シ リ カ 、 炭酸カルシ ウ ム、 硫酸バ リ ウ ム 等が使用 でき る。

ま た、 こ の他、 上記合成紙 と し て、 プラ ス チ ッ ク フ ィ ルム を発泡 させて微細な孔を多数設け 、 こ の微細孔に よ っ て印刷 ィ ンキ受容性を改善 させた も の、 溶剤溶解性の微粉末を混合 し て製膜 し.たブラ スチ ッ ク フ ィ ルムの上記微粉末を溶剤に よ り 溶解除去 し 、 こ う し て除去 さ れた微粉末存在部位を微細な 孔 と し て 、 こ の微細孔に よ っ て印刷イ ン キ受容性を改善 さ せ た も の、 あ る いは微粉末を混合 して製膜 したプラ スチ ッ ク フ イ ル ム を延伸 し 、 こ の延伸 に よ っ て微粉末 と プラ スチ ッ ク と の間に微細な亀裂を生 じせ し め、 こ の微細な亀裂に よ っ て印 刷ィ ンキ受容性を改善させたもの等が適用でき る。

なお、 基材シ一 トがその表面に粘土質の材料を合成樹脂バ ィ ンダ一中に分散させた塗被層を備える も のを使用する こ と も でき る。

このよ う な粘土質の材料と しては、 例えば、 タ ノレク 、 ク レ ―、 カオリ ン等が例示でき 、 合成樹脂バイ ンダーと しては、 ボ リ エチ レン、 ポ リ プロ ピ レ ン等のポ リ オ レ フ イ ン、 ポ リ 塩 化ビニル、 ポ リ 酢酸ビニル、 塩化 ビニル—酢酸ビニル共重合 体等の各種合成樹脂が利用でき る。 なお、 合成樹脂バイ ンダ

—と してポ リ ォレフ ィ ンを利用する場合には、 塗被層表面の ポ リ オレ フ イ ンに酸化処理を施 して、 本発明の O P ニ ス と の 密着性を増大させる こ と が望ま しい。 酸化処理と しては、 コ ロナ放電処理、 火炎処理、 オゾン処理等が利用でき る。 なお、 上記塗被層は、 その表面が平坦に構成されている こ と が望ま しレヽ

なお、 かかる塗被層は、 オー バ 一プ リ ン ト層が形成される 面側に設け られていればよ く 、 必ず し も基材シー ト の両面に 設け られている必要はない。

上記基材シー ト上に形成される印刷ィ ン キ皮膜と しては、 周知の印刷.技術に係る ものが適用でき る。 例えば、 シルク ス ク リ ーン印刷によ る印刷イ ンキ皮膜、 オフセ ッ ト印刷によ る 印刷イ ンキ皮膜、 凸版印刷によ る印刷イ ンキ皮膜、 グラ ビァ 印刷によ る印刷イ ンキ皮膜、 グラ ビアオフセ ッ ト印刷によ る 印刷イ ンキ皮膜等であ り 、 一色に限らず、 多色の印刷イ ン キ で刷 り 重ねられた多層構造の印刷ィ ンキ皮膜であってよい。 かかる印刷イ ンキ皮膜は、 基材シ一 ト全面に設け られる必 要がな く 、 その一部に、 概念駆動型の認知が可能な可視情報 を構成する形状に設け られればよい。 こ こ で、 概念駆動型の 認知が可能な可視情報と は、 可視情報観察者の持つ既存の知 識に基づいて上記情報が認知される も ので、 も つばら刺激駆 動型の知覚に頼る可視情報 （例えば、 木目模様等の装飾模様 等） と異な り 、 その印刷イ ンキ皮膜の形状が意味を有 し、 こ の意味を認知する こ と ができ る ものをいい、 主に、 文字、 記 号 （例えば、 電話や郵便を意味する記号、 天気図において使 用 される晴天や雨天を意味する記号、 著作権や商標権を示す 記号、 地図において使用 される鉄道の記号や等高線、 芸能人 等著名人の写真等） 、 あるいは建築物の間取 り 図に用いられ る各種の符号や線等であ り 、 通常、 上記印刷物の価値を化体 する。

本発明の O P ニ ス組成物は、 上記印刷方式によ り 、 印刷ィ ン キ皮膜を含む印刷面を被覆する よ う に適用 される。

次に実施例によ り 本発明を説明する： なお、 以下の例中、 「部」 、 「％」 は重量基準である。

実施例 1 〜 3

樹脂は固形であるため、 使い易 く するために溶剤、 乾性油 で溶解 した。すなわち、ロ ジン変性フ ヱ ノ ール樹脂 4 0 重量。/₀、 桐油 4 0 重量％、 3 号ソルベン ト（ 日 本国の 日 本石油化学（株） 製溶剤） 2 0 重量％を攪拌付き 4 つ 口 フ ラ ス コ に仕込み、 1 8 0 Cで 1 時間かけ溶解 し、 く み出 し ワ ニ ス （以下、 ヮ ュ ス A と レ、 う ） を調製 し た ： ワ ニ ス A に、 添加剤 と して 、 ポ リ エチ レン ワ ッ ク ス 、 シ リ コ ー ンオイ ルま たは P T F E粒子 （ 日 本国の （株） セイ シン 企業製 F T ワ ッ ク ス F T — 3 0 1 ； 体積平均粒径 3 . 9 マイ ク ロ メ ー ト ル） を下記表 1 に示す比率で混合 し、 三本 ロ ール で十分に分散練肉 した後、 ナフテ ン酸コ バル ト ドラ イ ヤ一 0 . 3 重量％、 ナ フテ ン酸マ ンガン ド ラ イ ヤー 0 . 3 重量。/₀、 乾 燥抑制剤 1 重量。 /₀を混合 した （表 1 には、 ドラ イ ヤーお よび 乾燥抑制剤の量は省略されている） 。

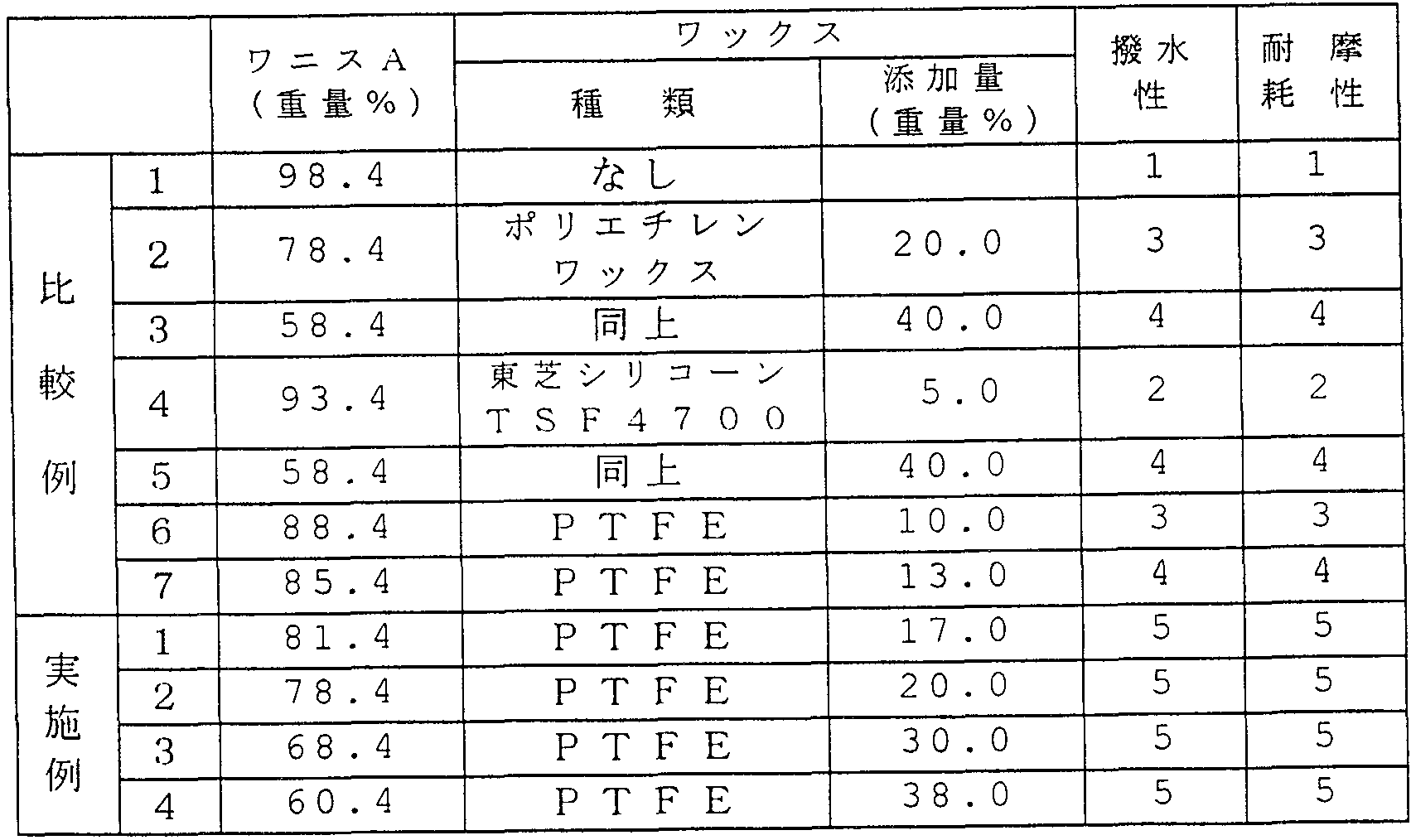

表 1

各ニ ス 0 . 3 c c を展色機 （ R I テス タ 一） にて コ ー ト 紙 に印刷 し常温で 2 4 時間放置後各試験を行つ た

表中の試験法は以下の通 り に行っ た。 (撥水性）

市販のコー ヒ ーを印刷物に 1 滴垂ら し、 1 分間後、 布で拭 き取った時の印刷物のベと付き度合いを以下の 5段階基準で 評価 し、 表 1 に表示 した。

5 ： 優れる ； 4 ： 良好 ； 3 ： 普通 ； 2 ： やや劣る ； 1 ： 劣る。

(耐摩擦性）

各印刷物をサザ一ラ ン ドラブテ ス タ 一によ り 、 2 ポ ン ドの 荷重で 2 0 回擦 り 、 印刷物の傷付き度合いを 5 段階評価で表 示 した。 表示法は上記撥水性に同 じ。

実施例 5 〜 7

メ チルメ タ ァ ク リ レー ト Zブチルメ タ ァ ク リ レー ト を主 と する ア ク リ ルポ リ オ一ル 2 2 . 5 %、 塩化 ビニルー酢酸ビニ ル共重合樹脂 2 . 5 重量⁰ /₀、 ト ルエ ン 3 7 . 5 %、 酢酸イ ソ ブチル 1 7 . 5 %、 酢酸ェチル 1 5 %、 メ チルイ ソ ブチルケ ト ン 2 。/₀、 メ チルェ チルケ ト ン 3 %を攪拌機付き 4 つロ フ ラ ス コ に仕込み、 5 ◦ Cで溶解 し ワ ニ ス （以下、 ワ ニ ス B ) を 調製した：

ワ ニ ス B 1 0 0 部に対 して、 添加斉 I] と して、 ワ ッ ク ス 、 シ リ コ ー ン オイ ル、 実施例 1 で使用 した P T F E粒子を下記表 2 の割合で混合 し、 デイ スパ一で十分に分散 した。 表 2

各 ワ ニ ス を小型グラ ビア校正機にて コ ー ト 紙に印刷 し、 常 温 2 4 時間放置後各試験を行っ た。

表中の試験法は上記 と 同 じである。

実施例 8

ァ ク リ ル樹脂（ロ ー ム ア ン ド ハ ー ス社製ノ、。ラ ロ イ ド B 6 6 ) 2 5 %、 ダイ アセ ト ンァノレコ ール 3 0 %、 メ チルプロ ピ レ ン グ リ コ ールアセテー ト 3 0 %、 石油ナフサ （沸点 1 6 0 1 8 0 ） 1 5 %を攪拌機付き 4 ッ ロ フ ラ ス コ に仕込み、 8 0 。C で 2 時間力 けて樹脂を溶解 し 、 ワ ニ ス （以下、 ワ ニ ス C と い う ） を調製 した。

ワ ニ ス C 1 0 0 部に実施例 1 で使用 した P T F E粒子 5 % (対樹脂比 2 0 重量 ⁰ /₀ ) 及び レべ リ ン グ剤 と してァ ク リ ルォ リ ゴマ一 （ 日 本国の共栄社化学製商品名 ポ リ フ ロ ー 3 ) 1 % を配合 し 、 高速デ ィ ゾルバ一で 3 0 分攪拌に よ り 、 均一分散 された粘度 4 6 ボイ ズのス ク リ ー ン印刷用◦ P ニ スを得た。 この〇 P ニ ス 1 0 0 部に対 してブチロ セ ロ ソノレブ 2 5 部を 添加 し粘度調整を行い （粘度 1 8 ボイ ズ） 、 2 7 0 メ ッシュ ナイ ロ ン版にてコ一 ト紙に印刷 し、 常温で 2 4 時間乾燥させ て乾燥皮膜を得た。 こ の皮膜の上記試験法によ る評価は、 撥 水性 5 、 耐摩擦性 5 であった。

実施例 9

実施例 8 で得られたワ ニス Cに、 添加剤 と して、 実施例 1 で使用 した P T F E粒子 1 0 。/₀ (対樹脂比 4 0 % ) およびレ ベ リ ン グ剤 と してァク リ ルオリ ゴマー （共栄社化学製商品名 ポ リ フ ロ ー 3 ) 1 。/oを配合し、 高速ディ ゾルバ一で 3 0 分攪 拌に よ り 、 均一分散された粘度 4 6 ボイ ズのス ク リ ー ン印刷 用 O P ニスを得た。

こ の O P ニス 1 0 0 部に対してブチロ セ ロ ソルブ 2 0部を 添加 し粘度調整を行い （粘度 1 8 ボイ ズ） 、 2 7 0 メ ッシュ ナイ ロ ン版にて コ一 ト紙に印刷 し、 常温で 2 4 時間乾燥させ て乾燥皮膜を得た。 この皮膜の上記試験法によ る評価は、 撥 水性 5 、 耐摩擦性 5 であ り 、 かつ、 マ ツ ト効果のある外観が 得られた。

比較例 1 3

実施例 8 において P T F E に代えてポ リ エチ レンヮ ッ ク ス ( 日 本国の東洋ペ ト ロ ライ ト社製商品名 P Wパウダー VI 2 0 1 0 ) 5 %を添加 した他は、 実施例 8 と 同操作によ り 乾燥皮 膜を得た。 こ の皮膜の上記試験法によ る評価は、 撥水性 3 、 耐摩擦性 3 であつた .： 実施例 9〜 1 2

基材シー ト と して 、 ポ リ エチ レンフ ィ ルムの片面に、 ク レ 一をボ リ エチ レンバイ ンダーに混合 して構成される塗被層を 有する も のを使用 した。

こ の塗被層面の一部に、 オフセ ッ ト印刷法によ り 、 日本国 の東洋イ ンキ製造 （株） 製 T S P超耐光性イ ンキ （但し、 ィ エ ロ 一、 シア ン、 マゼン タ 、 ブラ ッ ク の 4 色で、 これ ら各色 の印刷ィ ンキ皮膜は一部で互いに重なって設け られている） を印刷 して印刷イ ンキ皮膜を形成した。 なお、 こ の印刷イ ン キ皮膜は可視情報と して地図の形状を有する ものである。

次に、 実施例 1〜 4 に係る各ニ スを、 上記印刷イ ンキ皮膜 を被覆する よ う に印刷 して透明オーバ一プリ ン ト層を形成 し た。 透明オーバ一プリ ン ト層の塗布方法と してはオフセ ッ ト 印刷法を採用 した。 また、 その平均膜厚は P T F E ワ ッ ク ス 粒子の体積平均粒径 （ 3 . 9 マイ ク ロ メ 一 ト ル） よ り 薄レヽも の と した。

こ う して得られた印刷物の透明オーバ一プ リ ン ト層の上に 市販の缶入 り コー ヒ ーを 1 滴垂ら し、 1 分間後、 布で拭き取 つて、 印刷物表面の汚れの有無を肉眼で観察 した。 実施例 9 〜 1 2 のレ、.ずれの印刷物について も、 表面の汚れは観察され なかつた。

実施例 1 3〜 1 5

基材シー ト と してコー ト紙を使用 した

この基材シ一 卜の一部に、 グラ ビァ印刷法によ り 、 日本国 の東洋イ ンキ製造 （株） 製グラ ビア イ ンキ （但し、 イエロ 一、 シア ン、 マゼンタ 、 ブラ ッ ク の 4 色） でグラ ビア印刷 して印 刷イ ン キ皮膜を形成 した。 こ の印刷イ ンキ皮膜は、 可視情報 と して、 文字、 芸能人の顔写真を含む形状である。

次に、 実施例 5 〜 7 に係る各ニ スを、 上記印刷イ ンキ皮膜 を被覆する よ う に印刷 して透明オーバ 一プリ ン ト層を形成 し た。 透明オーバ 一プリ ン ト層の塗布方法と してはグラ ビア印 刷法を採用 した。 また、 その平均膜厚は P T F E ワ ッ ク ス粒 子の体積平均粒径 （ 3 . 9 マイ ク ロ メ ー ト ル） よ り 薄いも の と した。

こ う して得られた印刷物の透明オー バ 一プリ ン ト層の上に 市販の缶入 り コー ヒ ーを 1 滴垂ら し、 1 分間後、 布で拭き取 つて、 印刷物表面の汚れの有無を肉眼で観察 した。 実施例 1 3 〜 1 5 のいずれの印刷物について も、 表面の汚れは観察さ れなかった。 以上述べたよ う に、 本発明の〇 P ニ ス組成物は撥水性、 拭 き取 り 性、 耐摩擦性を向上させる こ と ができ る。

Claims

請求の範囲

1 . 体積平均粒径が 2 なレヽ し 5 マイ ク ロ メ 一 ト ルであるポ リ テ ト ラ フルォロ エチ レン粒子を、 オーバ一プ リ ン ト ニス組成 物の固形分を基準と して 2 0 ない し 3 4 0 重量％添加 してな る こ と を特徴とする撥水性オーバープリ ン トニ ス組成物。

2 . オーバ一プ リ ン トニス組成物が、 ポ リ テ ト ラ フルォロェ チ レン粒子を除き 、 ロ ジン変性フ ヱ ノ ール樹脂、 石油樹脂、 アルキ ッ ド樹脂またはこれらの乾性油変性樹脂から選ばれる 少な く と も一種の樹脂 2 0 なレ、 し 5 0 重量。 /₀、 乾性油 0 ない し 8 0 重量。 /₀、 および溶剤 0 ない し 8 0 重量。 /₀からなる請求 項 1 記載の撥水性オーバ一プリ ン トニス組成物。

3 . オーバープリ ン トニス組成物が、 ポ リ テ ト ラ フルォロェ チレン粒子を除き 、 ア ク リ ル系樹脂、 塩化ビニルー酢酸ビニ ル共重合樹脂、 ポ リ エステル樹脂、 ウ レタ ン樹脂、 塩素化ポ リ オ レフ イ ン樹脂、 塩化ゴム樹脂、 エチ レ ン一酢酸ビュル共 重合樹脂、 ポ リ ア ミ ド樹脂およびセルロ ース樹脂からなる群 の中か ら選ばれる少な く と も 1 種の樹脂 2 0 なレ、 し 5 0 重 量 °/o、 および溶剤 5 0 ない し 8 0 重量。 /₀からなる請求項 1 記 載の撥水性オーバープ リ ン トニス組成物。

4 . 基材シー ト と 、 こ の基材シー ト の少な く と も一部に設け られ、 概念駆動型の認知が可能な情報を構成する印刷ィ ンキ 皮膜と 、 こ の印刷ィ ンキ皮膜を含む印刷面を被覆 して設け ら れた透明オーバ一プリ ン ト層 と を備え、 該透明オーバ一プ リ ン ト層が請求項 1 記載のニ ス組成物からなる こ と を特徴とす る印刷物
